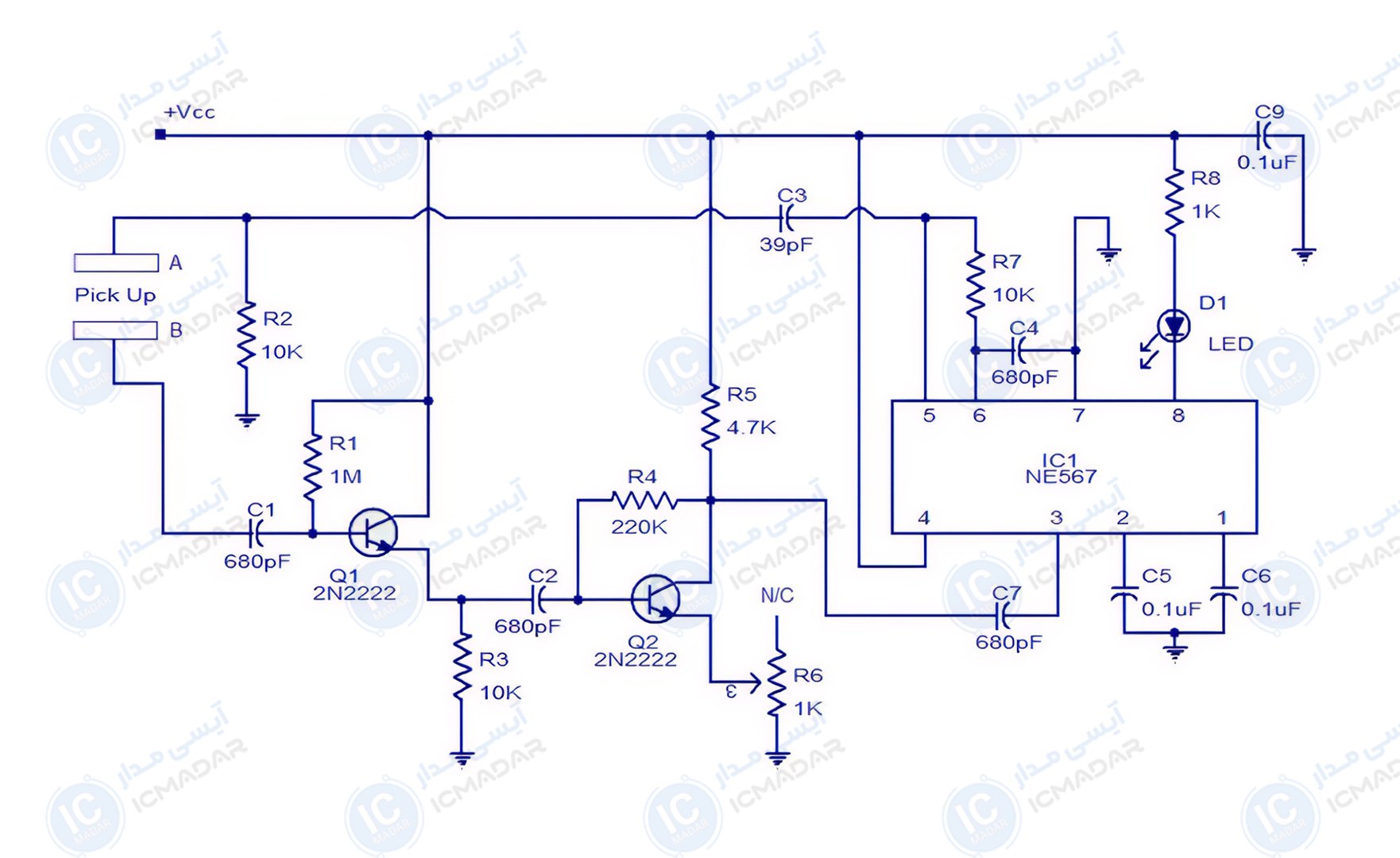

مدار سنسور مجاورت با NE567
تشخیص وجود اجسام | کنترل دربهای اتوماتیک | ساخت سیستمهای امنیتی
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- آیسی NE567
- ترانزیستور 2N2222 دوعدد
- خازن الکترولیت 680 پیکوفاراد سه عدد
- خازن عدسی 100 نانوفاراد دوعدد
- خازن عدسی 39 پیکوفاراد
- مقاومت 220 کیلواهم
- مقاومت 1 مگااهم
- مقاومت 10 کیلواهم سه عدد
- مقاومت 4.7 کیلواهم
- مقاومت 1 کیلواهم دوعدد
- پتانسیومتر 1 کیلواهم
- ال ای دی
- سنسور مجاورت
- باتری 9 ولت
