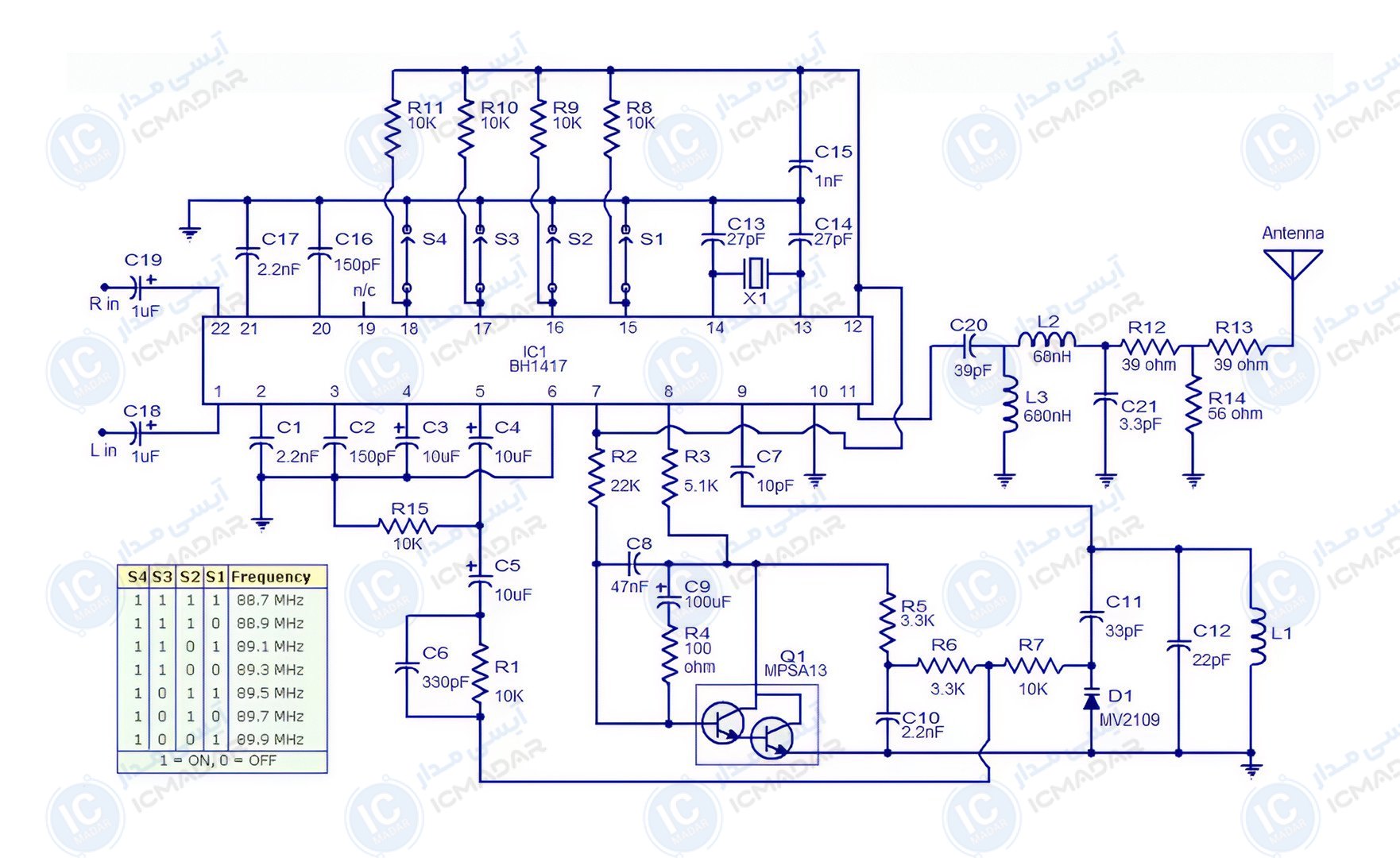

مدار فرستنده FM استریو با آیسی BH1417
پروژههای صوتی بیسیم | پخش رادیویی خانگی | سیستمهای صوتی خودرو
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- آیسی BH1417
- ترانزیستور MPSA13
- دیود MV2109
- خازن 1 میکروفاراد دو عدد
- خازن 10 میکروفاراد سه عدد
- خازن 2.2 نانوفاراد دو عدد
- خازن 150 پیکوفاراد
- خازن 47 نانوفاراد
- خازن 100 نانوفاراد
- خازن 330 پیکوفاراد
- خازن 1 نانوفاراد
- خازن 27 پیکوفاراد
- خازن 39 پیکوفاراد
- خازن 3.3 پیکوفاراد
- خازن 22 پیکوفاراد
- مقاومت 10 کیلواهم چهار عدد
- مقاومت 22 کیلواهم
- مقاومت 5.1 کیلواهم
- مقاومت 4.7 کیلواهم
- مقاومت 3.3 کیلواهم
- مقاومت 100 اهم
- مقاومت 39 اهم دو عدد
- مقاومت 56 اهم
- کریستال 7.68 مگاهرتز
- سیم مسی
- هسته فریت
- سلف L2 و L3 مقدار 680 نانوفاراد
- سوئیچ DIP چهار کاناله
- پتانسیومتر 10 کیلواهم
