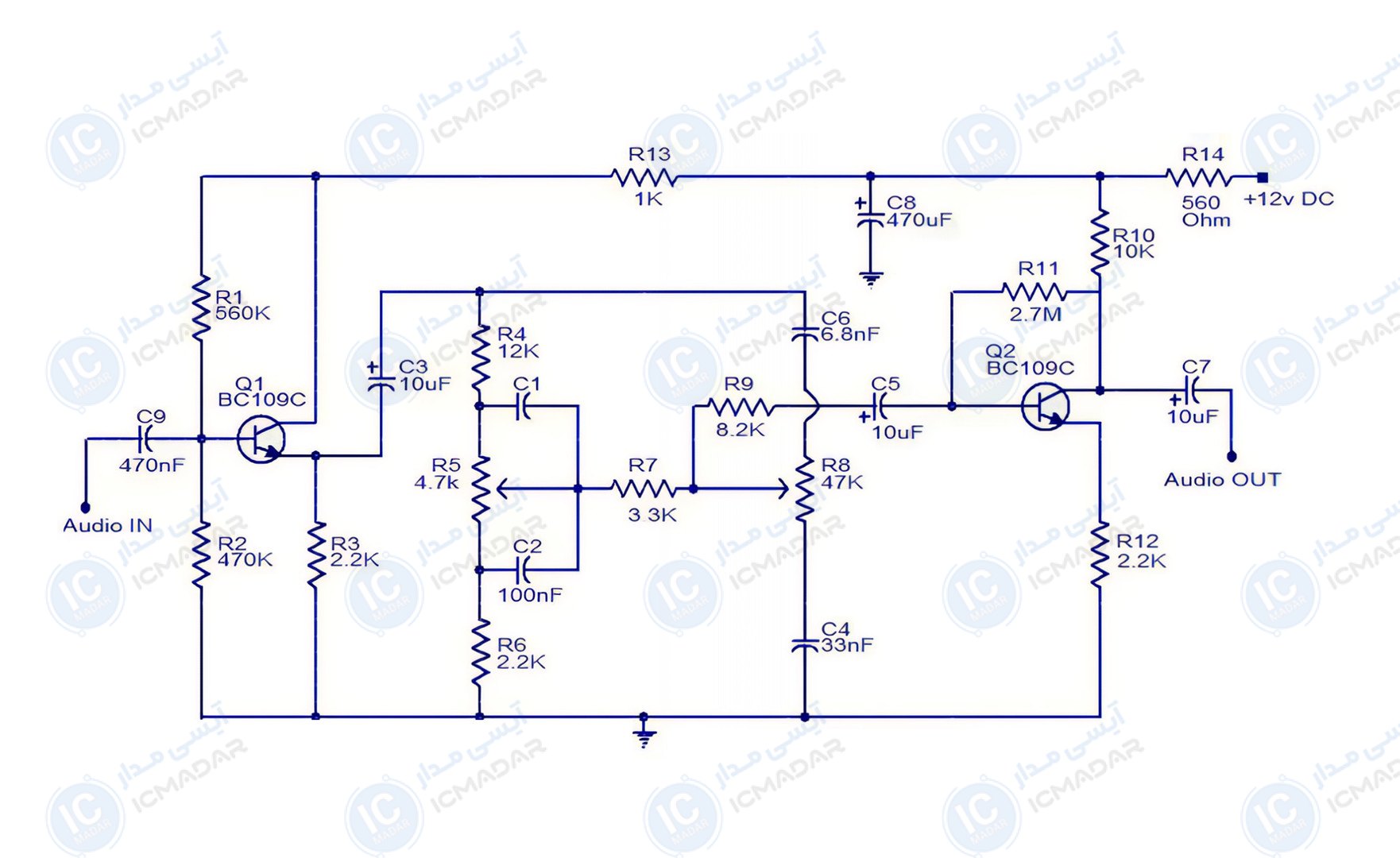

مدار کنترل تن دو ترانزیستوری
تنظیم زیر و بم صدای سیستم صوتی | استفاده در آمپلیفایرهای صوتی | پیشتقویتکننده با تنظیم صدا
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- ترانزیستور BC109C دو عدد
- خازن 470 میکروفاراد
- خازن 10 میکروفاراد سه عدد
- خازن 6.8 نانوفاراد
- خازن 100 نانوفاراد
- خازن 470 پیکوفاراد
- خازن 33 نانوفاراد
- مقاومت 560 کیلواهم
- مقاومت 470 کیلواهم
- مقاومت 2.7 مگااهم
- مقاومت 10 کیلواهم
- مقاومت 2.2 کیلواهم سه عدد
- مقاومت 1.2 کیلواهم
- مقاومت 1 کیلواهم
- مقاومت 8.2 کیلواهم
- مقاومت 3.3 کیلواهم
- پتانسیومتر 47 کیلواهم
- پتانسیومتر 4.7 کیلواهم
