آموزش ساخت مدار مبدل 12 به 220 ولت 100 وات
مقدمـه
حتما میدانید که اینورتر وسیله ای است که می تواند ولتاژ DC را به AC تبدیل کند.
بسیاری از مواقع نیاز به ذخیره برق داریم اما هنوز باتری هایی که ولتاژ AC را ذخیره کنند وجود ندارد یکی از کاربرد های بسیار مهم این اینورتر ها برای برق اضطراری است و شما می توانید به کمک این مدار هنگام قطع برق هم از وسایل خود استفاده کنید.
مدار که امروز معرفی میکنیم مدار مبدل 12 به 220 ولت با توان 100 وات میباشد که پیشنهاد میکنیم تا انتهای این آموزش جذاب همراه ما باشید.
پیشنهاد ما طبق فهرست مطالب زیر آموزش ساخت این مدار را پیش ببرید :
همراه ما باشید

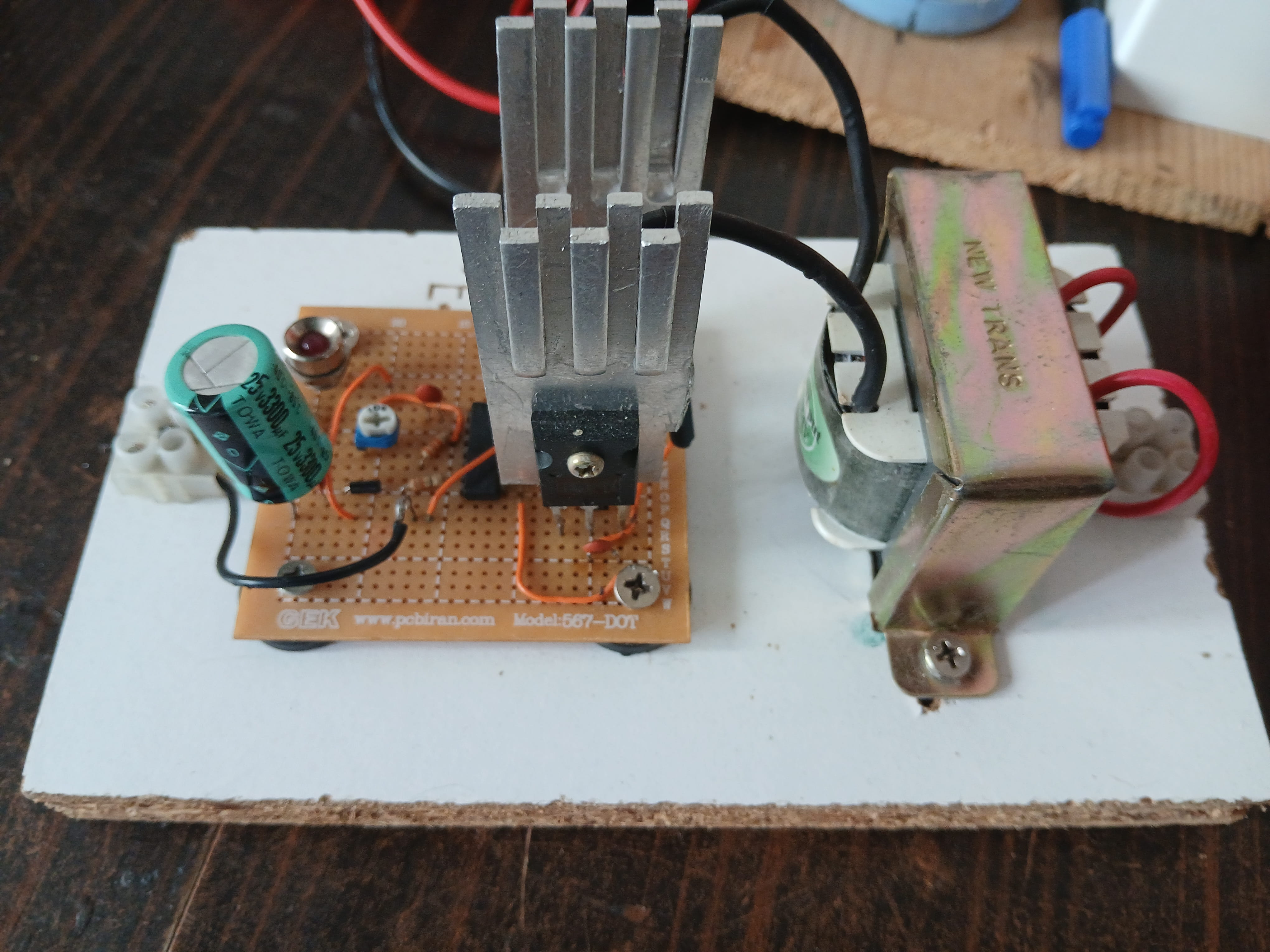

تصویر مونتاژ شده
توضیحات
اساس کار مبدل ها در تبدیل جریان مستقیم به جریان متناوب بر پایه نوسان سازی است. نوسان ساز یا اوسیلاتور این مدار تشکیل شده از یک آیسی CD4047 به عنوان یک مولتی ویبراتور هست.
این مدار مبدل با ولتاژ خروجی 220 ولت و فرکانس 50 هرتز، دارای توان خوب و قادر به تولید حدود 100 وات انرژی است.
شما می تونید با استفاده از باتری ماشین خود این مبدل را راه اندازی کنید و دو عدد لامپ 100 وات را برای مدتی با نور کامل روشن نگه دارید.
همانطور که میبینید این مدار به یک پتانسیومتر جهت تنظیم دقیق فرکانس مجهز است و این مزیت بسیار عالی نسبت به دیگر مدارات اینورتر یا همان مبدل ولتاژ است.
ترانس قابل استفاده در این مدار، یک ترانس کاهنده 220 ولت به 12 ولت 5 آمپر با سه سر خروجی است که در اصطلاح به آن ترانس دوبل می گویند. یعنی با اتصال ورودی ترانس به برق شهر دو خروجی 12 ولت در سیم پیچ ثانویه ترانسفورماتور خواهیم داشت که با هم سری هستند. یعنی اختلاف ولتاژ دو سر کناری 24 ولت است.
مشخصات فنی
لیست قطعات
ایسی 4047
ترانزیستور IRFP064 دو عدد
مقاومت 1 کیلو اهم
خازن 3300 میکرو فاراد 25 ولت
خازن عدسی 100 نانو فاراد چهار عدد
پتانسیومتر 100 کیلو اهم
ال ای دی قرمز مات
مقاومت 33 کیلو اهم
مقاومت 330 اهم سه عدد
دیود 1N4007 سه عدد
از طریق بخش زیر می توانید تمامی فایل هایی که در جهت مونتاژ و پیاده سازی این مدار (پی سی بی ، بردبورد ، شماتیک) مورد نیاز است تهیه نمایید
برد بوررد
پی سی بی
شماتیک
فایل پی سی بی
قابل پیاده سازی به روش های مختلف
طراحی به صورت تک لایه
حاوی فایل پروژه پی سی بی
دارای تصاویر سه بعدی مونتاژ شده
نمایش ابعاد دقیق پی سی بی
تضمین کیفیت بسیار بالا با فرمت PDF
44,000 تومان
فایل بردبورد
کپی برداری راحت از تصویر جهت مونتاژ
درج مقادیر تمام قطعات بر روی بردبورد
فایل موجود با فرمت JPG
فشررده سازی شده در قالب Zip
تضمین کیفیت بسیار بالا
28,000 تومان
فایل شماتیک
شماتیک رسم شده طبق استاندارد جهانی
کاملا خوانا و قابل فهم
درج مقادیر تمام قطعات در شماتیک
فشرده سازی شده در ZIP
فایل موجود با فرمت PDF
تضمین کیفیت بسیار بالا
34,000 تومان
از طریق بخش زیر می توانید تمامی فایل هایی که در جهت مونتاژ و پیاده سازی این مدار (پی سی بی ، بردبورد ، شماتیک) مورد نیاز است تهیه نمایید
برد بوررد
پی سی بی
شماتیک
فایل پی سی بی
44,000 تومان
فایل بردبورد
28,000 تومان
فایل شماتیک
34,000 تومان
توصیه های قبل از ساخت
برای ابتدا باید بدونید که بهتر است همیشه مدارات را روی پی سی بی پیاده کنید.
اگر مدار مورد نظر توان بالا باشه میباستی روی خطوط مسی ولتاژ مثبت قطع کاری کنید تا از هجوم جریان زیاد خطوط، ترک بر ندارند.
این ترک هایی که ناشی از جریان زیاد ایجاد میشند باعث میشه که مدار از کار بیافته.
لازمه بدونید که مدارات رادویویی در اکثر مواقع روی بردبرود و سیم کشی سر خود جوابگو نیستند یا اینکه در زمان کارکردن با اختلال مواجه خواهند شد
پیشنهاد میشه که حتما با پی سی بی ساخته شوند.
البته مداری که به صورت سیم کشی و بدون پی سی بی میسازید ممکن است با کوچیک ترین اشتباه مدار کار نکنه یا اینکه به درستی عمل نکنه
که باید مدار را از روی نقشه چند بار برسی و چک کنید که درست لحیم کار کردید یا خیر، سپس تمامی قطعات به صورت جداگانه تست کنید تا سلامت آن ها مطمئن بشید
ادامه مطلب
ویدئو تست مدار
سخن پایانی
برای مونتاژ این مدار اینورتر کار سختی پیش رو خواهید داشت. تنها نکته مهم قرار دادن دو ترانزیستور های قدرت روی هیت سینک مناسب می باشد.
برای سهولت کار ما برای شما فایل های مورد نیاز جهت مونتاژ و پیاده سازی مدار گذاشته ایم که می توانید آن فایل ها را با کلیک رو این بخش تهیه نمایید.
اگر از مدار خوشتون اومد و میخواهید این مدار رو بسازید تاکید می کنیم حتما مقاله توصیه های قبل از ساخت را با دقت بخونید، که در این مقاله سعی شده، مشکلات پر تکرار را رفع کنیم. اگر هم به هر دلیلی در مراحل راه اندازی و ساخت پروژه با مشکل مواجه شدید بدون هیچ نگرانی از طریق بخش نظرات در انتهای همین پست سوالتون را مطرح کنید مجموعه آیسی مدار در اسرع وقت پاسخگوی شما خواهد بود.
همچنین اگر علاقمند به مدارات بیشتر هستید پیشنهاد میکنیم اپلیکیشن آیسی مدار نصب کنید موفق و موید باشید.
