آموزش ساخت مدار آشکار ساز ولتاژ متناوب
مقدمـه
فازمتر القایی یا همان آشکار ساز ولتاژ متناوب یکی از لوازم ضروری برای بررسی وجود جریان برق است و باید در هر جعبه ابزاری آن را داشته باشیم.
این نوع آشکار ساز بدون نیاز به تماس مستقیم با سیم یا کابل، برق را از فاصله چند سانتی متری تشخیص می‌دهد.
اگر قصد ساخت آن را دارید با ما همراه باشید که امروز در این پست از سایت آیسی مدار به آموزش ساخت آن به صورت قدم به قدم خواهیم پرداخت
پیشنهاد ما طبق فهرست مطالب زیر آموزش ساخت این مدار را پیش ببرید :
همراه ما باشید.

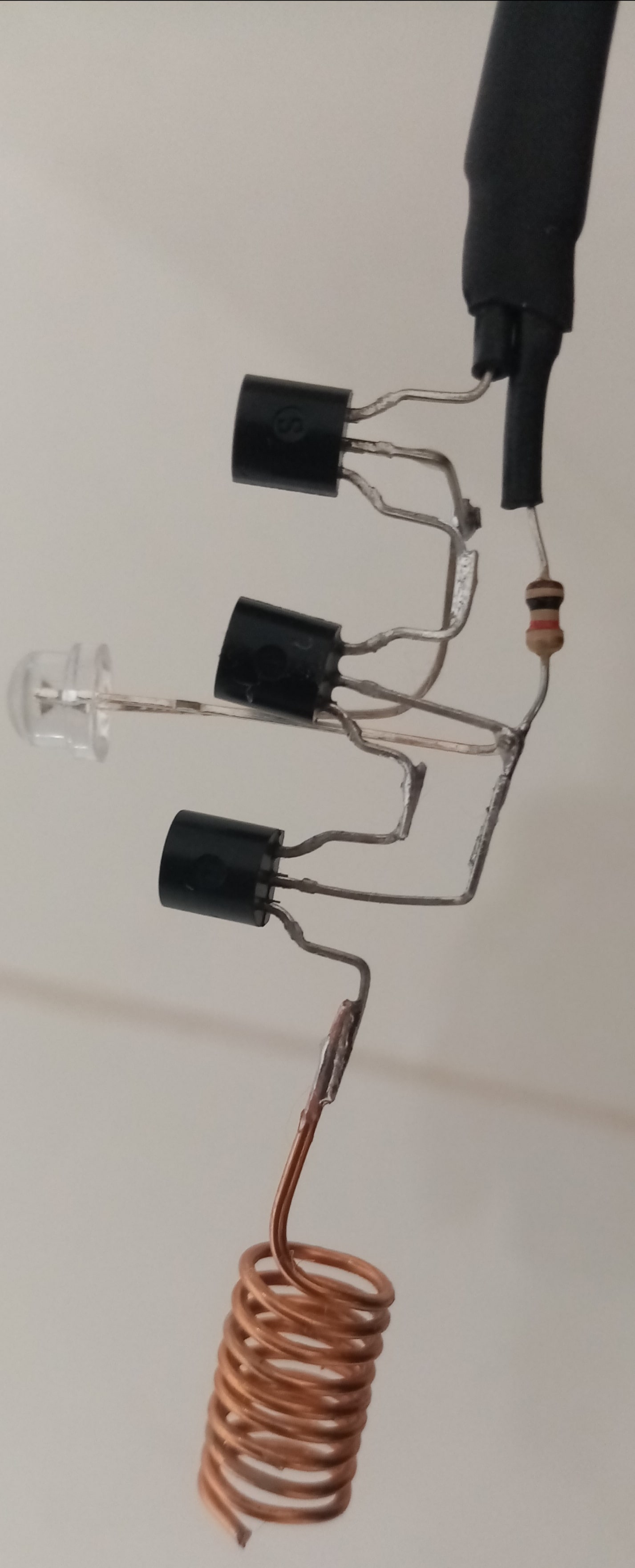

تصویر مونتاژ شده
توضیحات
مدار بالا با تشخیص هرگونه میدان اطراف ولتاژ متناوب AC, یک ال ای دی روشن میشود
از این مدار می توان برای تشخیص وجود ولتاژ AC در سیم ها, کلیدها, دوشاخه ها, پریزهای برق, دستگاه های الکترونیکی و غیره بدون نیاز به تماس مستقیم استفاده کرد
همچنین از این مدار می توان برای تشخیص سیم فاز از نول استفاده کرد، در هنگامی که مدار را به سیم فاز نزدیک کنیم ال ای دی روشن میشود، ولی با نزدیک کردن به سیم نول ال ای دی غیر فعال هست.
طریقه ساخت آنتن به این صورت است که باید ابتدا سیم لاکی را به اندازه 30 سانتی متر را دور یک شی مانند سیخ چوب کباب بچرخانید، سپس یک سر آنتن را به بیس ترانزیستور C945 متصل کنید
آشکار ساز ولتاژ متناوب یکی از لوازم ضروری برای بررسی وجود جریان برق است و باید در هر جعبه ابزاری آن را داشته باشیم.
این نوع آشکار ساز بدون نیاز به تماس مستقیم با سیم یا کابل، برق را از فاصله چند سانتی متری تشخیص می‌دهد و پس از آن با سیستمی که برای آن طراحی شده بوق یا ال ای دی روشن خواهد شد
مشخصات فنی
لیست قطعات
ترانزیستور C945 سه عدد
مقاومت 1 کیلو اهم
ال ای دی قرمز شفاف
تهیه فایل های مدار
از طریق بخش زیر می توانید تمامی فایل هایی که در جهت مونتاژ و پیاده سازی این مدار (پی سی بی ، بردبورد ، شماتیک) مورد نیاز است تهیه نمایید
برد بوررد
پی سی بی
شماتیک
فایل پی سی بی
قابل پیاده سازی به روش های مختلف
طراحی به صورت تک لایه
حاوی فایل پروژه پی سی بی
دارای تصاویر سه بعدی مونتاژ شده
نمایش ابعاد دقیق پی سی بی
تضمین کیفیت بسیار بالا با فرمت PDF
44,000 تومان
فایل بردبورد
کپی برداری راحت از تصویر جهت مونتاژ
درج مقادیر تمام قطعات بر روی بردبورد
فایل موجود با فرمت JPG
فشررده سازی شده در قالب Zip
تضمین کیفیت بسیار بالا
28,000 تومان
فایل شماتیک
شماتیک رسم شده طبق استاندارد جهانی
کاملا خوانا و قابل فهم
درج مقادیر تمام قطعات در شماتیک
فشرده سازی شده در ZIP
فایل موجود با فرمت PDF
تضمین کیفیت بسیار بالا
34,000 تومان
از طریق بخش زیر می توانید تمامی فایل هایی که در جهت مونتاژ و پیاده سازی این مدار (پی سی بی ، بردبورد ، شماتیک) مورد نیاز است تهیه نمایید
برد بوررد
پی سی بی
شماتیک
فایل پی سی بی
44,000 تومان
فایل بردبورد
28,000 تومان
فایل شماتیک
34,000 تومان
توصیه های قبل از ساخت
برای ابتدا باید بدونید که بهتر است همیشه مدارات را روی پی سی بی پیاده کنید.
اگر مدار مورد نظر توان بالا باشه میباستی روی خطوط مسی ولتاژ مثبت قطع کاری کنید تا از هجوم جریان زیاد خطوط، ترک بر ندارند.
این ترک هایی که ناشی از جریان زیاد ایجاد میشند باعث میشه که مدار از کار بیافته.
لازمه بدونید که مدارات رادویویی در اکثر مواقع روی بردبرود و سیم کشی سر خود جوابگو نیستند یا اینکه در زمان کارکردن با اختلال مواجه خواهند شد
پیشنهاد میشه که حتما با پی سی بی ساخته شوند.
البته مداری که به صورت سیم کشی و بدون پی سی بی میسازید ممکن است با کوچیک ترین اشتباه مدار کار نکنه یا اینکه به درستی عمل نکنه
که باید مدار را از روی نقشه چند بار برسی و چک کنید که درست لحیم کار کردید یا خیر، سپس تمامی قطعات به صورت جداگانه تست کنید تا سلامت آن ها مطمئن بشید
ادامه مطلب
ویدئو تست مدار
سخن پایانی
با استفاده از این آشکار ساز برق که در اینجا آموزش داده شد، می‌توانید بدون نگرانی از برق‌گرفتگی، از قطع یا وصل بودن جریان برق آگاه شوید.
اگر شما قبلا یک تستر برقی ساختید خوشحال می‌شویم در نظرات پایین نظرتونو بگید.
اگر از مدار خوشتون اومد و میخواهید این مدار رو بسازید تاکید می کنیم حتما مقاله توصیه های قبل از ساخت را با دقت بخونید، که در این مقاله سعی شده، مشکلات پر تکرار را رفع کنیم. اگر هم به هر دلیلی در مراحل راه اندازی و ساخت پروژه با مشکل مواجه شدید بدون هیچ نگرانی از طریق بخش نظرات در انتهای همین پست سوالتون را مطرح کنید مجموعه آیسی مدار در اسرع وقت پاسخگوی شما خواهد بود
.
همچنین اگر علاقمند به مدارات بیشتر هستید پیشنهاد میکنیم اپلیکیشن آیسی مدار نصب کنید موفق و موید باشید.
14 نفر این مدار را ساختند
حسین امین زاده
mohammad mahdi
حسین الکترونیک
شاهین واحدی
سیدمرتضی حسینی
محمد اصغری
soroush abolghasemi
kamal saleheشما هم این پروژه را ساختید؟
آن را به اشتراک بگذارید←
مجموعه icmadar یک تیم فعال در زمینه طراحی و تولید مدارات الکترونیکی و لوازم جانبی است. این مجموعه در زمینه ارائه خدمات الکترونیکی مرتبط با آموزش ساخت و ساز فعالیت می‌نماید. رسالت اصلی این مجموعه دسترسی سریع و آموزش صحیح مباحث الکترونیکی می‌باشد.
کلیه حقوق این سایت متعلق به تیم آیسی مدار می باشد
کالاها
دسته بندی ها
- ورود با پیامک
- ورود با رمز
سلام با احترام امکان افزایش حساسیت این مدار هست به گونه ای که بتواند مسیر سیم حامل ولتاژ را از زیر دیوار گچی آشکار کند؟
سلام اگه سیم از داخل فاصلش با دیوار کم باشه بله می تونه
سلام من رو فیبر سوراخ دار مدارو پیاده کردم همه چیز درسته ولی متاسفانه کار نمیکنه و لامپ روشن میمونه
سلام این مدار بسیار ساده هست و ساختش بسیار راحته .. از سالم بودن ترانزیستور ها مطمئن هستین ؟؟ اپلیکشین آیسی مدار رو نصب کنید و یک ویدیو از مداری که ساختین برامون بفرستین بررسی کنیم
اندازه سلف در رنج تاثیر میزاره؟من خودم با یک باتری سکه ای ساختم و سیم پیچ کلا ۳ دور بیشتر نیست و عملکرد خوبی داره
سلام تا حدودی توی عملکرد تاثیرگذاره
