آموزش ساخت مدار فتوسل حساس به نور با LDR

برای ساخت این مدار، از یه سنسور LDR استفاده می‌کنیم که وقتی نور روی اون می‌افته، مقاومتش تغییر می‌کنه. این سنسور به ترانزیستور 2N2222 متصل می‌شه که به نوعی نقش “سوئیچ” رو ایفا می‌کنه و جریان مورد نیاز LED رو کنترل می‌کنه.

هر چی نور بیشتر باشه، LDR جریان بیشتری رو به ترانزیستور می‌فرسته و LED روشن می‌شه. حالا برعکس، وقتی نور کم بشه، LED خاموش می‌شه. تو این مدار، یه پتانسیومتر 100 کیلو اهمی هم گذاشتیم که کمک می‌کنه حساسیت مدار رو نسبت به نور تنظیم کنی. مثلاً می‌تونی تعیین کنی که LED توی چه شدتی از نور روشن یا خاموش بشه.

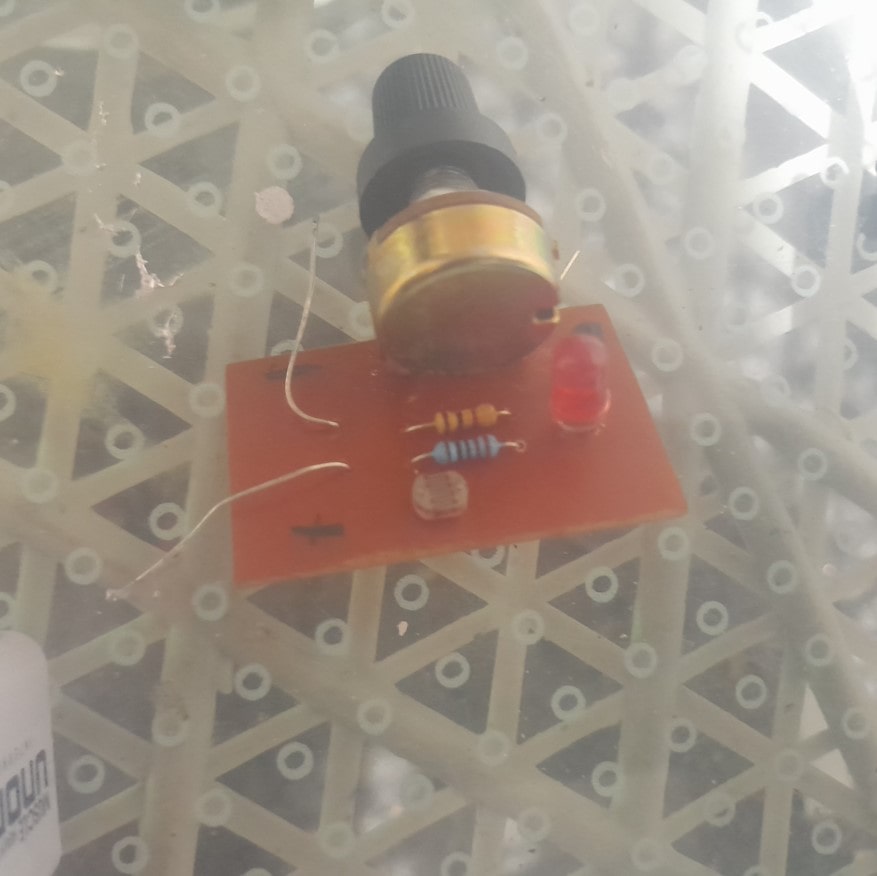

علاوه بر این، از چند مقاومت مثل 1 کیلو و 220 اهم استفاده می‌کنیم تا جریان مدار رو کنترل کنن و از آسیب رسیدن به قطعات جلوگیری بشه. همه این قطعات رو می‌تونی روی یه برد ساده ببندی، ولی اگه می‌خوای کار تمیزتر و منظم‌تر باشه، می‌تونی برد مدار چاپی (PCB) هم براش تهیه کنی.
