آموزش ساخت مدار جایگزینی باتری چراغ قوه با باتری لیتیوم‌یون
مقدمـه
تا حالا شده چراغ قوه‌تون بخاطر تموم شدن باتری‌های قدیمی و سنگین خاموش بشه؟! یا مجبور شید وسط یه کار فوری باتری‌هاشو عوض کنید؟ خب خبر خوب اینه که می‌تونید با یه مدار ساده و استفاده از باتری‌های لیتیوم‌یون و ماژول TP4056، چراغ قوه قدیمی‌تون رو به یه چراغ قوه جدید، سبک و بادوام تبدیل کنید. با این تغییر، دیگه نه نگران وزن زیاد هستید و نه نیاز به تعویض‌های مکرر باتری دارید.

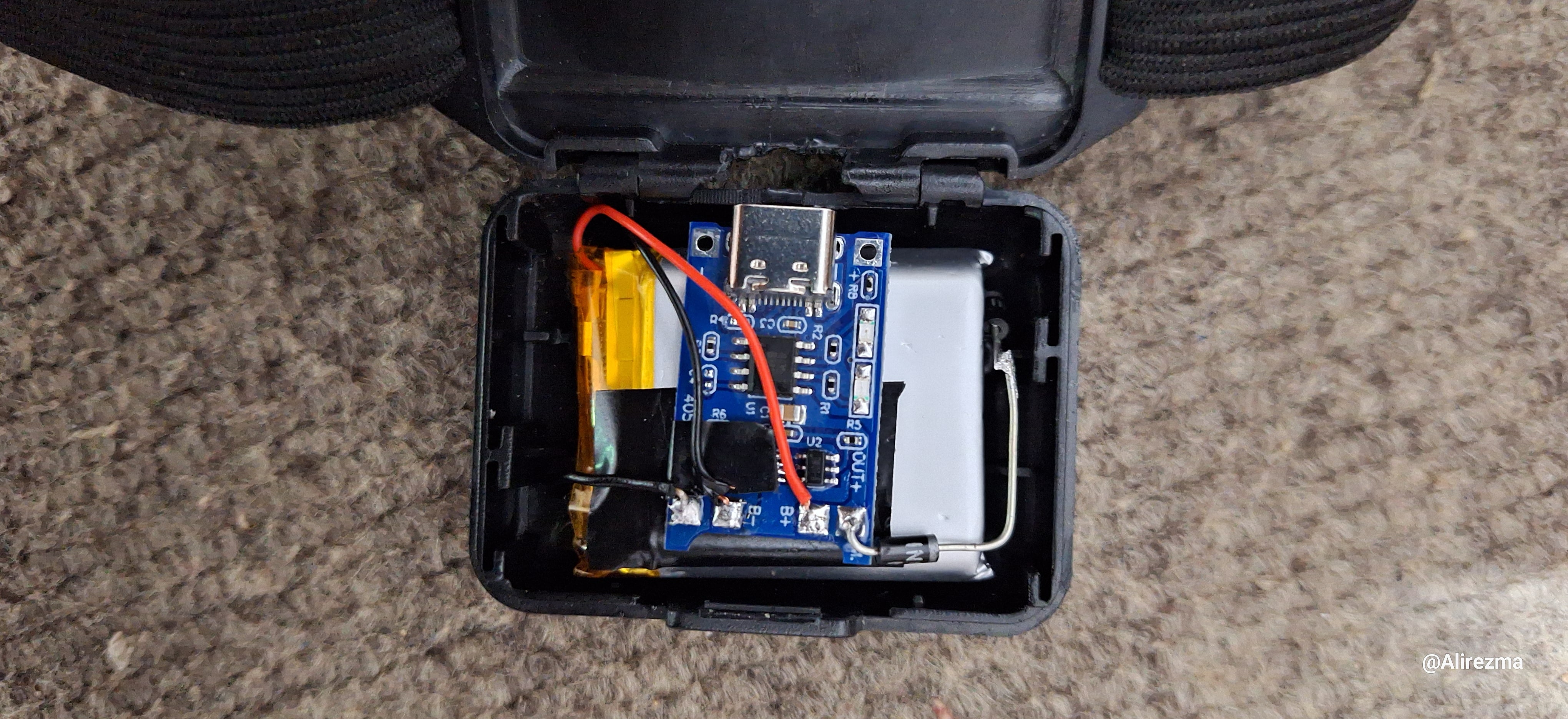

تصویر مونتاژ شده
توضیحات
این مدار، از باتری‌های لیتیوم‌یون ۳.۷ ولت استفاده می‌کند که واقعاً عالیه! این باتری‌ها نسبت به باتری‌های قدیمی هم وزن کمتری دارند و هم زمان کارکرد بیشتری. به عبارتی، می‌تونید بدون نگرانی از تمام شدن باتری، خوب از چراغ قوه‌تون استفاده کنید.
در این مدار، ماژول TP4056 وجود داره که مسئولیت شارژ باتری‌ها رو به عهده داره. این ماژول به‌گونه‌ای طراحی شده که وقتی باتری‌هاتون رو به برق متصل می‌کنید، شارژ شدنشون به صورت ایمن و با کنترل کامل انجام میشه. دیودهای 1N4007 هم برای حفاظتی از جریان برگشتی تو مدار استفاده شدن تا از آسیب به باتری‌ها جلوگیری کنن. اینطوری خیالتون راحت میشه.
خیلی راحت می‌تونید باتری و شارژر رو داخل باکس چراغ قوه جا بدید و فقط یه سوکت ۲۲۰ ولت برای برق بیرون بذارید. این یعنی می‌تونید همین‌جوری هم از شارژر موبایل برای تغذیه چراغ قوه‌تون استفاده کنید! واقعاً کار رو برای همه آسون می‌کنه.
اگر هم دوست دارید بیشتر درباره مدارات الکترونیکی بیشتر یاد بگیرید، اپلیکیشن آیسی مدار می‌تونه کمک زیادی بهتون بکنه. در این اپلیکیشن همه نوع مدار وجود داره، فقط کافیه اسم پروژه اتو جستجو کنی!
مشخصات فنی
لیست قطعات
شارژر باطری دو عدد دیود 1N4007 دو عدد باطری لیتیوم یون 3.7 ولت
تهیه فایل های مدار
از طریق بخش زیر می توانید تمامی فایل هایی که در جهت مونتاژ و پیاده سازی این مدار (پی سی بی ، بردبورد ، شماتیک) مورد نیاز است تهیه نمایید
برد بوررد
پی سی بی
شماتیک
فایل پی سی بی
فایل بردبورد
فایل شماتیک
34,000 تومان
تهیه برد مونتاژ شده
توصیه های قبل ساخت
برخی از قطعات، مانند ترانزیستورها و آی‌سی‌ها، در حین کار گرما تولید می‌کنند. برای جلوگیری از خرابی قطعات، از هیت‌سینک یا فن برای خنک کردن آن‌ها استفاده کنید. گرمای بیش از حد می‌تواند عمر مدار را کاهش دهد.
برای تست اولیه مدار، از ولتاژ و جریان پایین‌تر استفاده کنید. این کار به شما کمک می‌کند تا بدون نگرانی از آسیب دیدن قطعات، عملکرد مدار را بررسی کنید. پس از اطمینان از صحت کارکرد مدار، میتوانید آن را به ولتاژ و جریان نهایی متصل کنید.
ادامه مطلب
ویدیو تست مدار
سخن پایانی
با ساخت این مدار جایگزینی، شما صاحب یه چراغ قوه سبک، کم‌مصرف و بادوام می‌شید که جایگزین مناسبی برای مدل‌های قدیمی و سنگینه. اگه این پروژه رو ساختید، عکسش رو با ما به اشتراک بذارید که بقیه هم از تجربه شما استفاده کنند.
اگر از این مدار خوشتون آمده و قصد ساخت آن را دارید، حتماً مقاله “توصیه‌های قبل از ساخت” را با دقت مطالعه کنید.
در این مقاله، به بررسی و رفع مشکلات پرتکرار پرداخته‌ایم. اگر در مراحل راه‌اندازی یا ساخت پروژه با مشکلی مواجه شدید، بدون نگرانی سوالات خود را در بخش نظرات انتهای همین پست مطرح کنید؛ تیم آیسی مدار در اسرع وقت به شما پاسخ خواهد داد.
همچنین، اگر به مدارات بیشتری علاقه‌مند هستید، پیشنهاد می‌کنیم اپلیکیشن آیسی مدار را نصب کنید. موفق باشید!
