تست و تعویض ترموستات و ترمیستور خشک‌کن Whirlpool

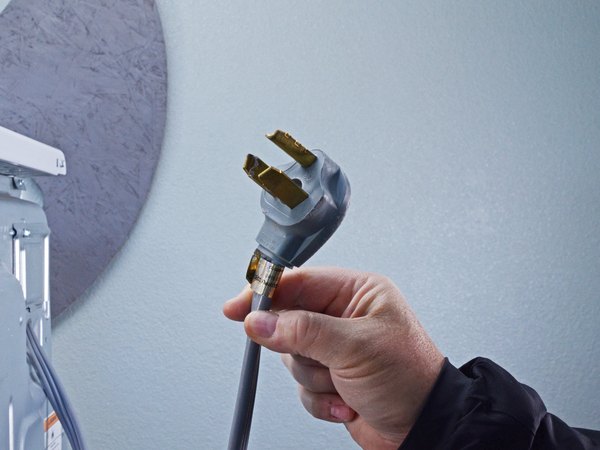

قبل از شروع هر کاری، حتما دوشاخه خشک‌کن رو از پریز برق بکش تا ایمنی کامل برقرار بشه.

ممکنه کابل برق دستگاه تو به‌جای سه شاخه، چهار شاخه داشته باشه. اون شاخه چهارم در واقع همون اتصال ارت یا زمینه که برای ایمنی بیشتر دستگاهت تعبیه شده.

در طول این تعمیر، حواست به جایگاه هر پیچ باشه. بهتره پیچ‌ها رو روی یه پد مگنتی دسته‌بندی کنی تا موقع بستن دستگاه، هر کدوم دقیقا سر جای قبلی خودش بسته بشه.

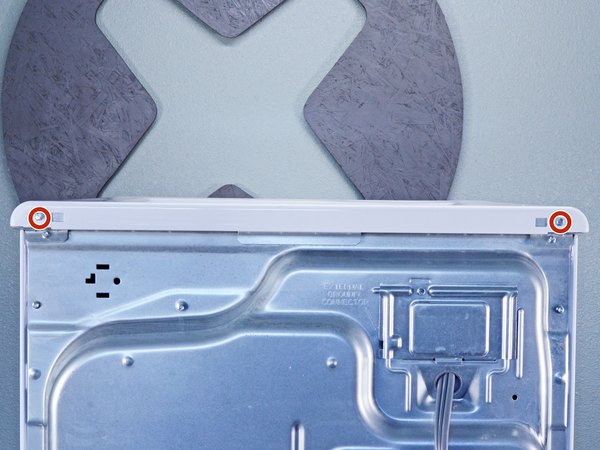

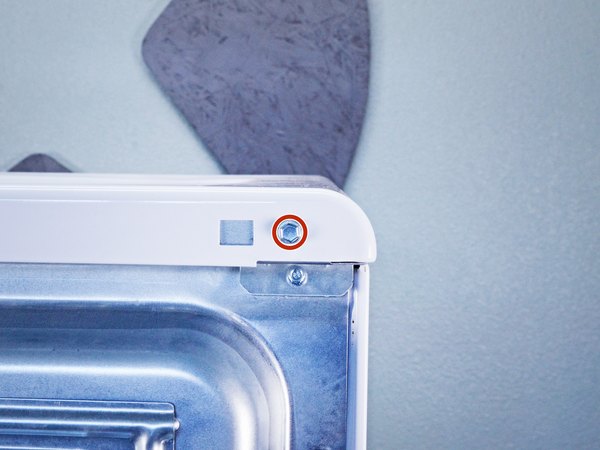

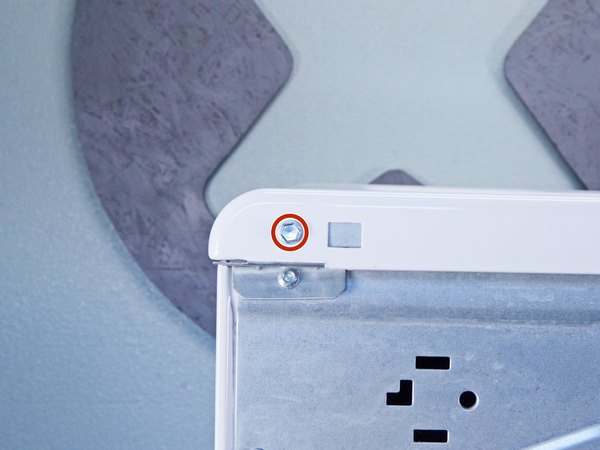

← حالا با یه آچار بکس دستی، پیچ‌هایی که پنل بالایی رو به براکت پشتی وصل کردن، باز کن.

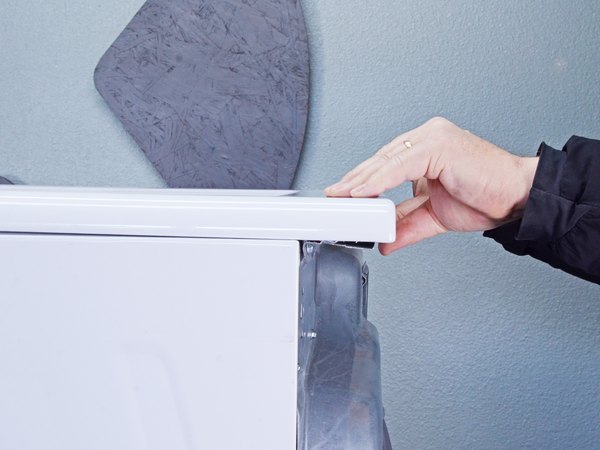

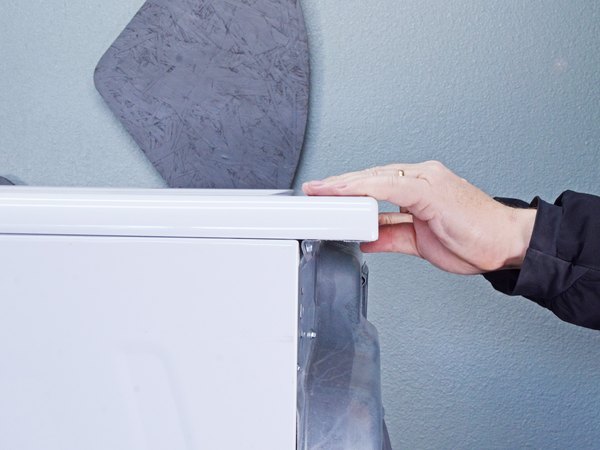

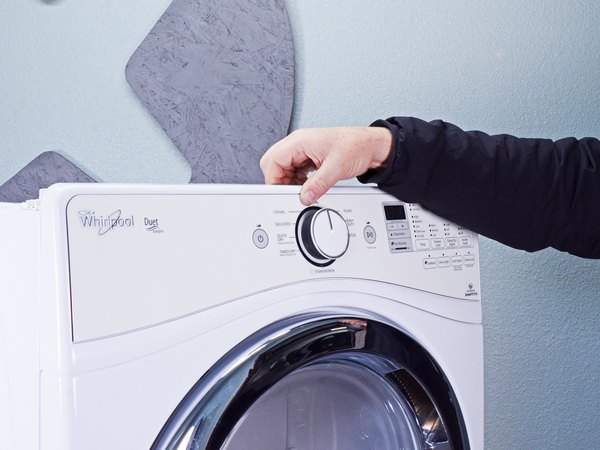

پنل بالایی رو با دو دست بگیر و حدود یکی دو سانتیمتر به سمت پشت دستگاه هل بده تا از جاش آزاد بشه.

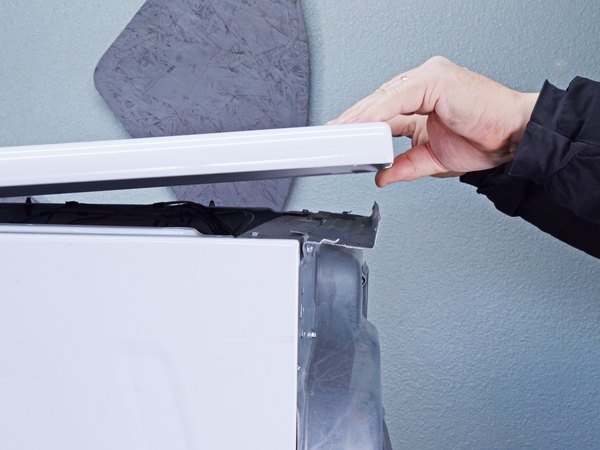

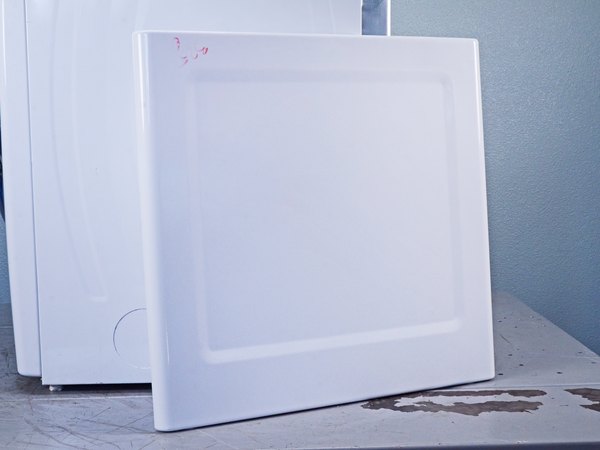

حالا پنل بالایی رو به سمت بالا بکش تا کاملا از شاسی دستگاه جدا بشه. پنل رو بردار و تو یه جای امن قرار بده تا خط‌وخش نیفته.

بریم سراغ برد اصلی؛ کابل مربوط به پنل کنترل رو پیدا کن و با دقت از روی برد اصلی جداش کن.

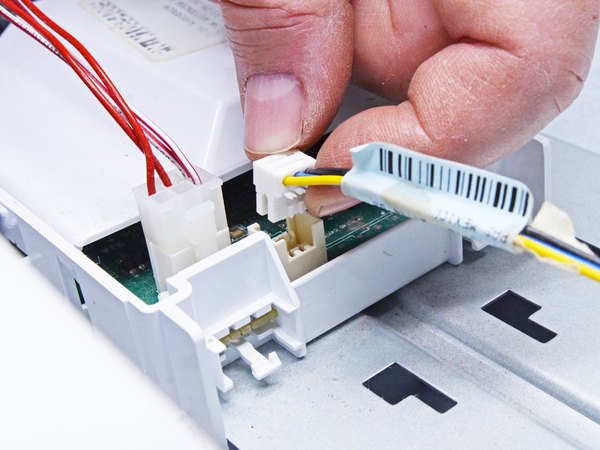

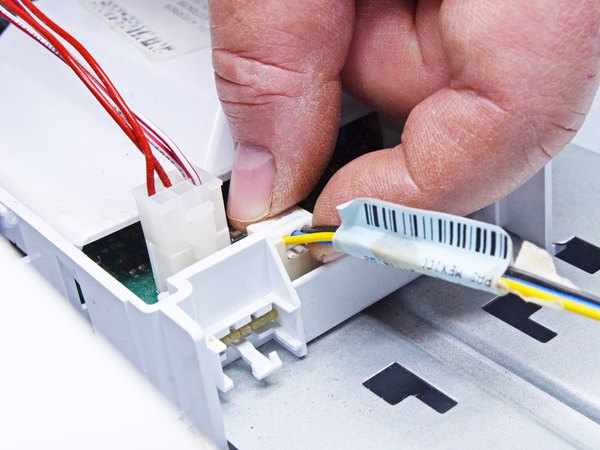

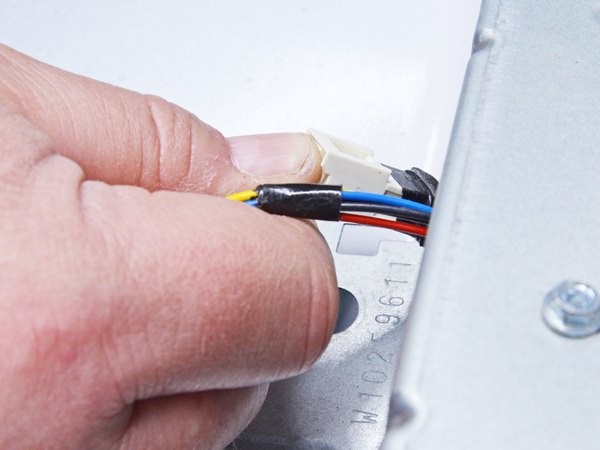

در ادامه، کانکتور مربوط به چراغ داخل دیگ رو هم پیدا کن و اون رو هم از جاش بیرون بکش تا ارتباطش قطع بشه.

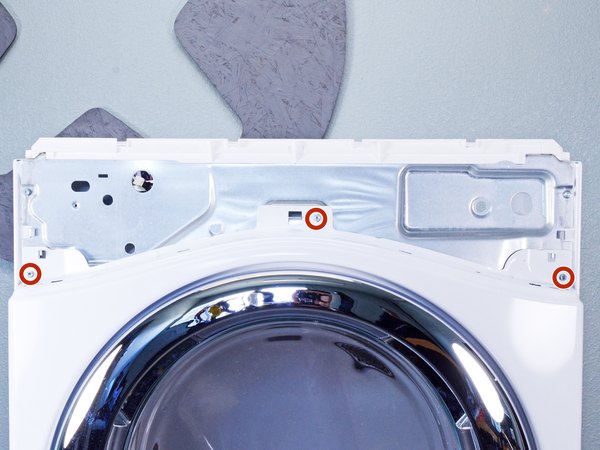

← حالا وقتشه پیچ‌هایی که پنل کنترل رو سر جاش محکم نگه داشتن رو باز کنی.

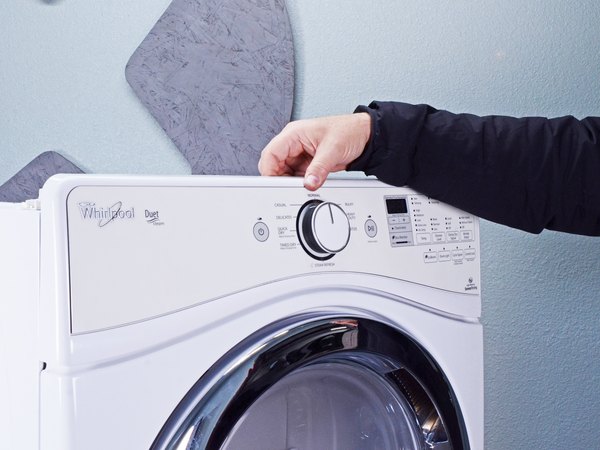

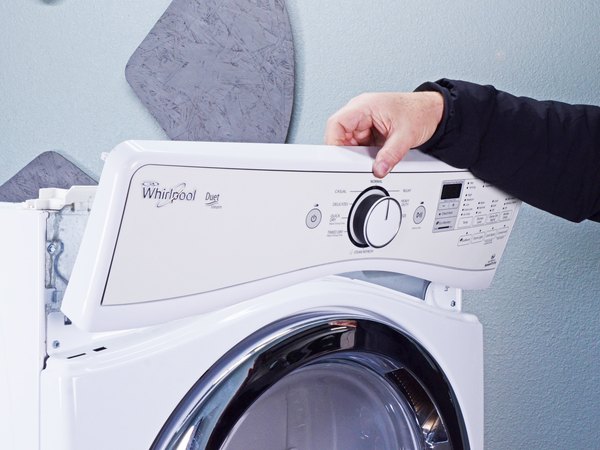

پنل کنترل رو به سمت بالا بکش و کمی به سمت بیرون کج کن تا از بدنه دستگاه جدا بشه.

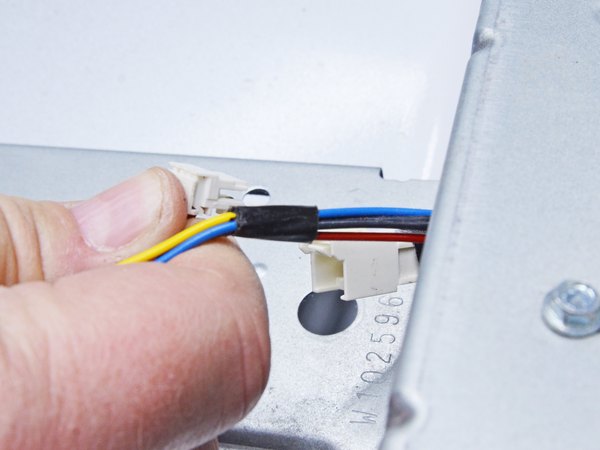

حواست باشه موقع برداشتن پنل، کابل رو با دقت از سوراخی که روی بدنه تعبیه شده عبور بدی تا گیر نکنه و پاره نشه.

موقع بستن دوباره دستگاه یادت نره که قبل از جا زدن پنل کنترل، اول کابل رو از همین سوراخ رد کنی.

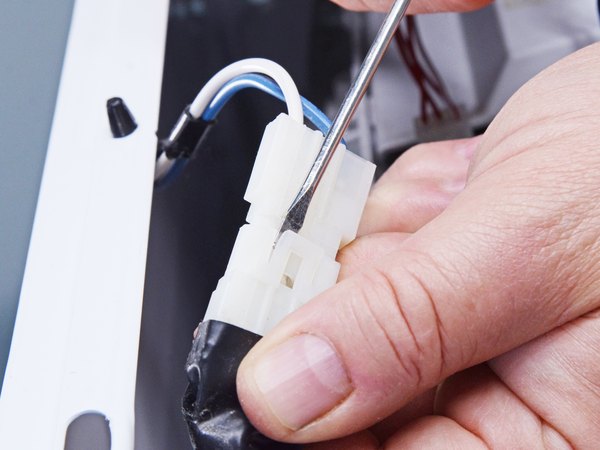

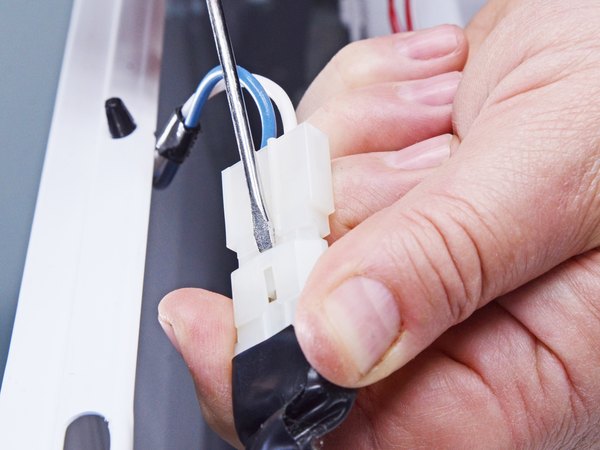

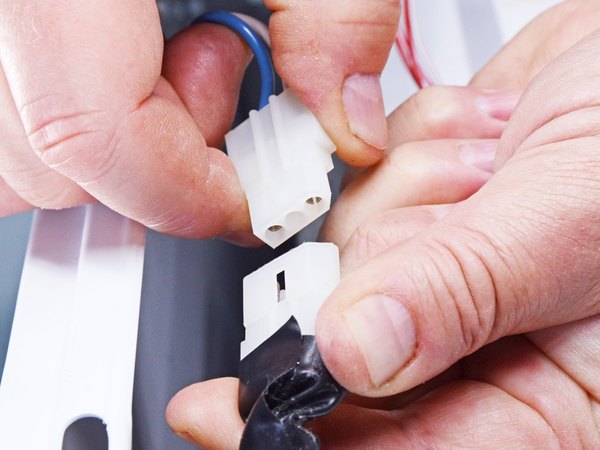

با استفاده از یه پیچ‌گوشتی دوسو کوچیک یا یه اسپاجر، خارهای قفل‌کننده دو طرف کانکتور سوئیچ در رو آزاد کن. بعد از آزاد شدن خارها، کانکتور رو به آرومی بیرون بکش تا ارتباطش قطع بشه.

← پیچ‌های فلزی قسمت بالای پنل جلویی رو پیدا کن و همه رو باز کن.

حالا دستگاه رو کمی به سمت عقب کج کن و یه چیزی زیرش بذار تا محکم وایسه؛ یا اینکه از یه دوست بخواه تا دستگاه رو برات نگه داره.

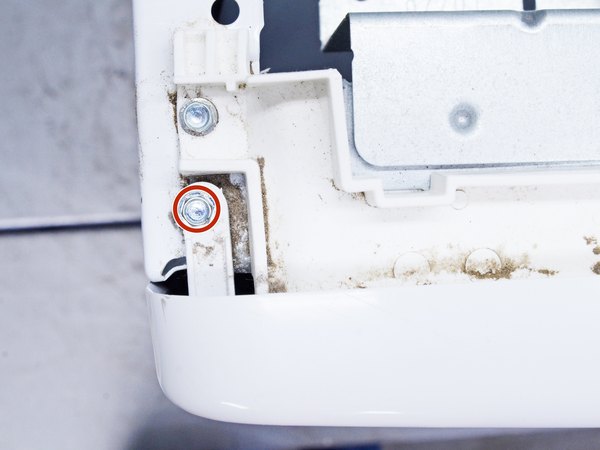

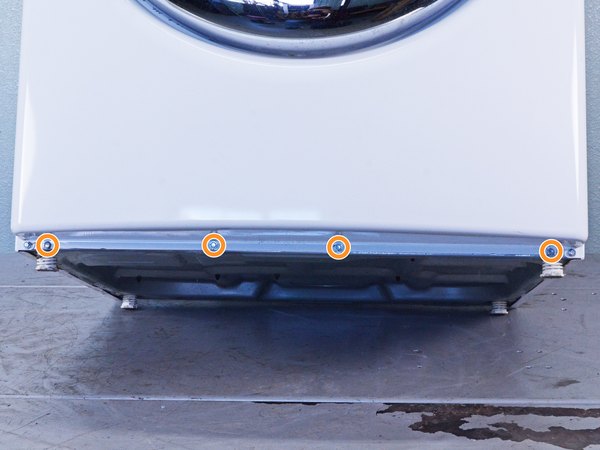

← بریم سراغ پایین دستگاه؛ پیچ‌های فلزی که در لبه پایینی پنل جلویی قرار دارن رو هم باز کن.

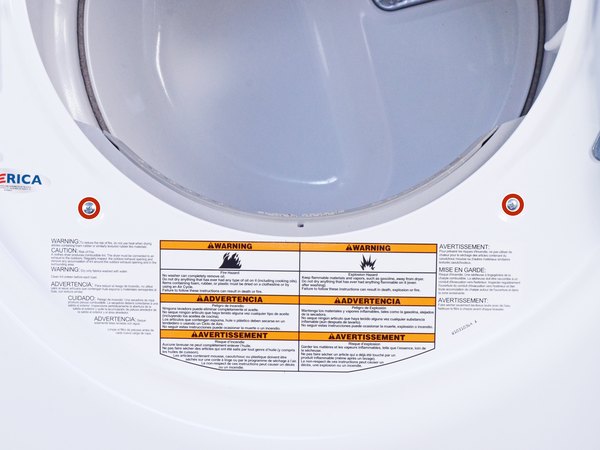

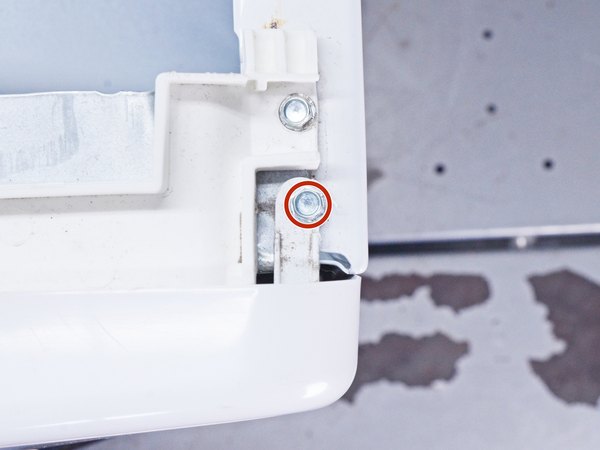

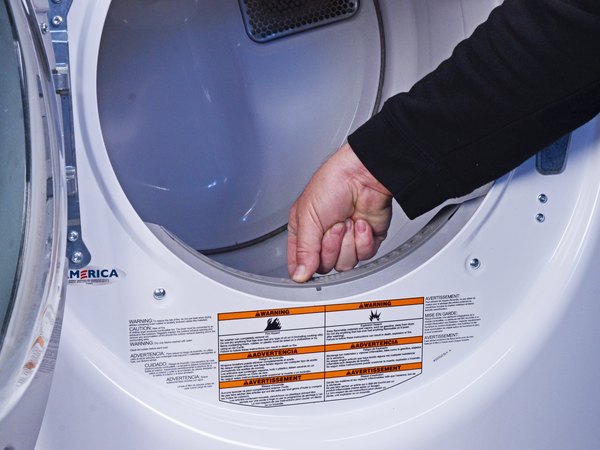

← حالا در خشک‌کن رو باز کن و پیچ‌هایی که داخل قسمت در و زیر دهانه دیگ هستن رو باز کن.

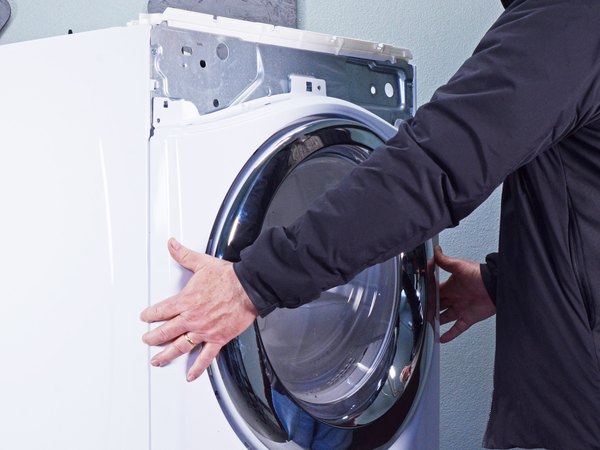

این پنل کمی سنگین و بدبارقواره هست. بهتره برای این مرحله از یه نفر کمک بگیری تا پنل از دستت نیفته.

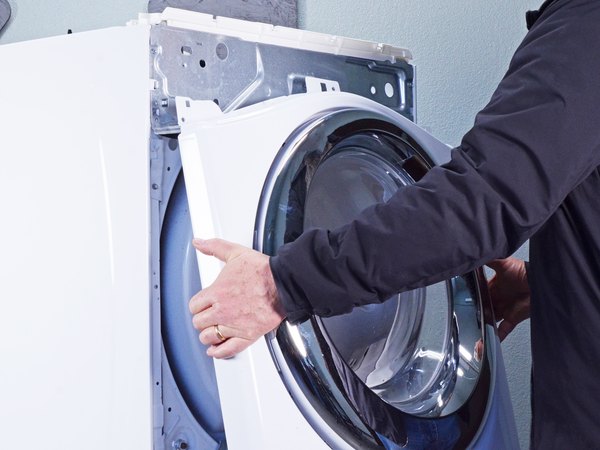

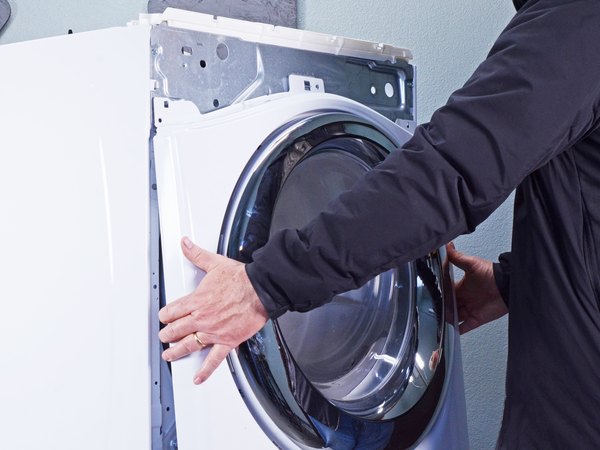

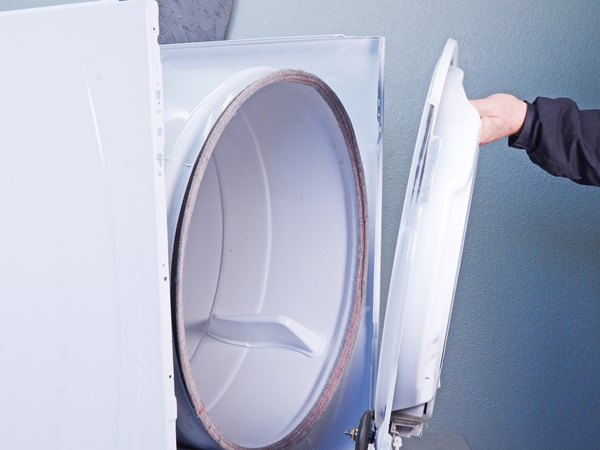

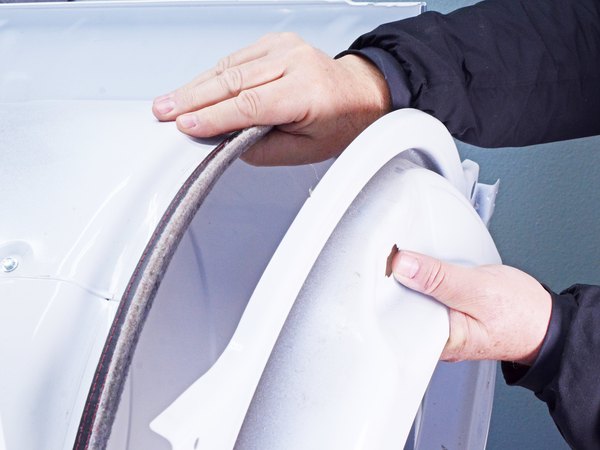

قسمت پایینی پنل رو بگیر و حدود چند سانتیمتر از شاسی دستگاه به سمت بیرون بکش. حالا پنل جلویی رو از روی زبانه‌های کوچیکی که بالای بدنه قرار دارن بلند کن و کامل برش دار.

خیلی دقت کن که موقع برداشتن پنل، سیم‌کشی‌های مربوط به سوئیچ در به جایی گیر نکنن و کشیده نشن.

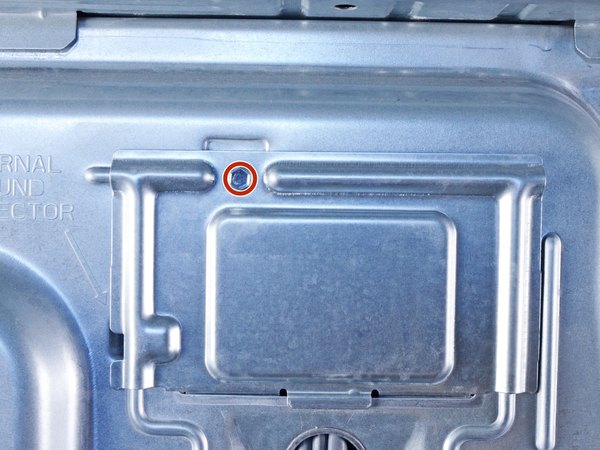

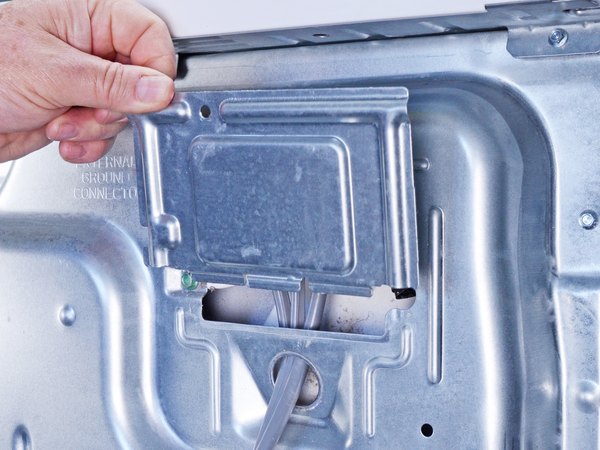

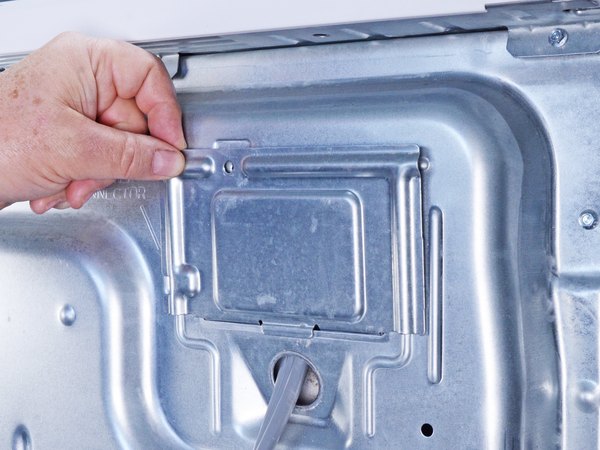

← پیچ نگهدارنده صفحه پوششی رو با پیچ‌گوشتی باز کن.

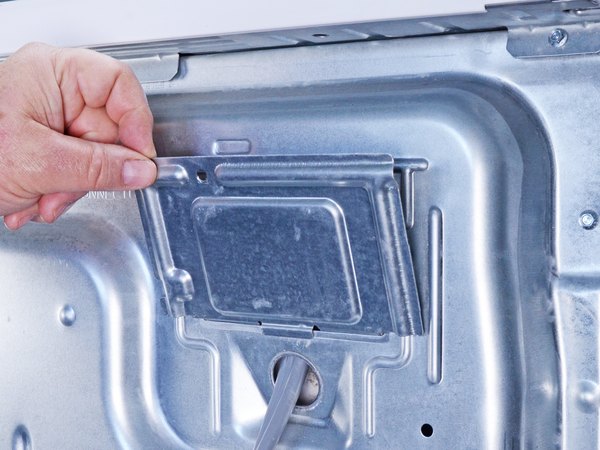

حالا که پیچ باز شده، صفحه پوششی رو بردار و کنار بذار.

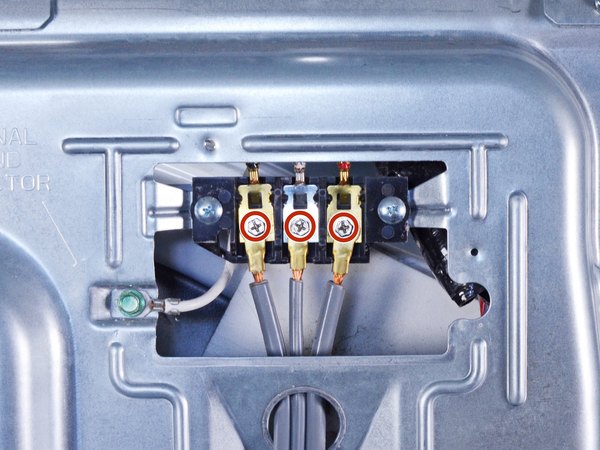

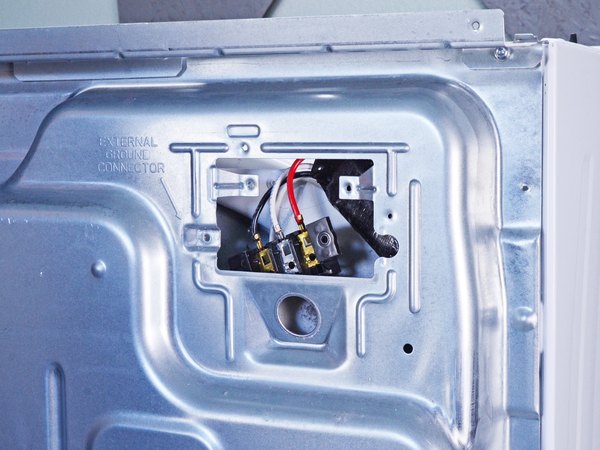

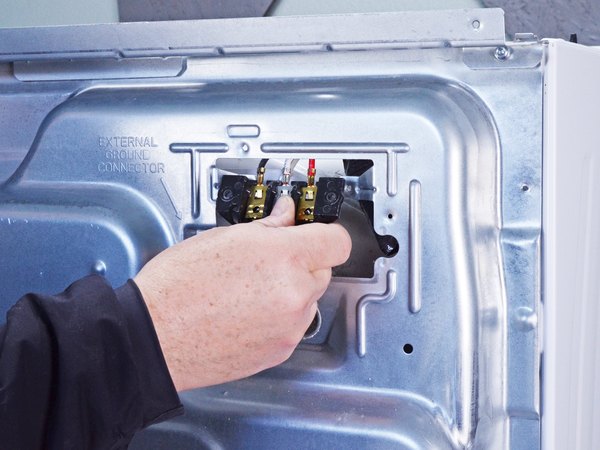

← پیچ‌هایی که کابل‌های برق رو سر جاشون محکم کردن، باز کن.

اگه فکر می‌کنی ممکنه ترتیب کابل‌ها یادت بره، با یه ماژیک علامت‌گذاریشون کن یا قبل از باز کردن یه عکس ازشون بگیر تا خیالت راحت باشه.

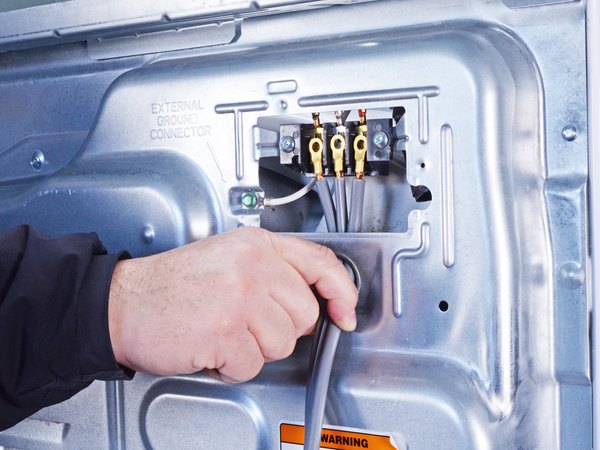

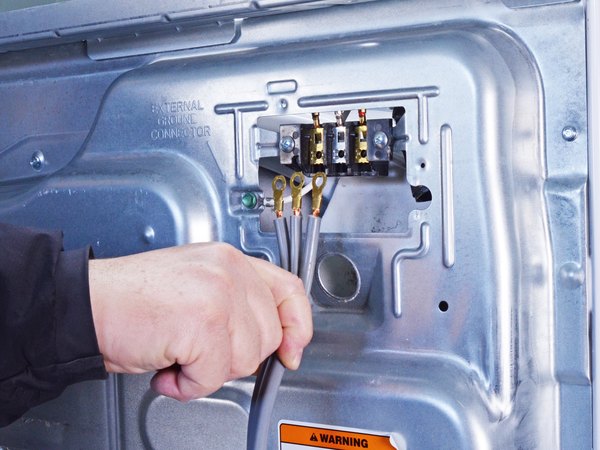

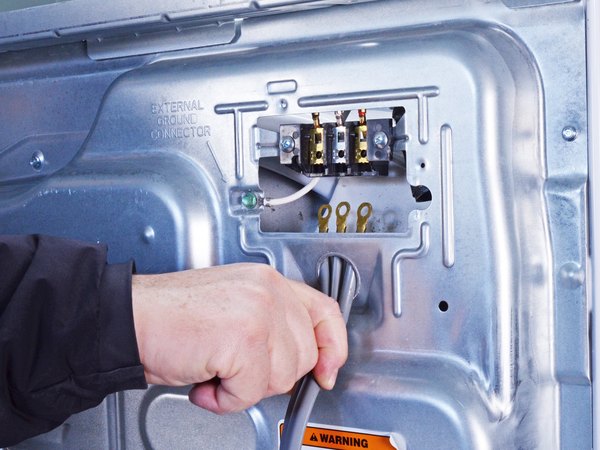

حالا کابل برق رو با احتیاط از طریق سوراخ گردی که مشخصه، به سمت پایین بکش تا خارج بشه.

موقع جمع کردن دستگاه، حتما دقت کن که این اتصالات رو دقیقا مثل اولش سر جای خودشون وصل کنی.

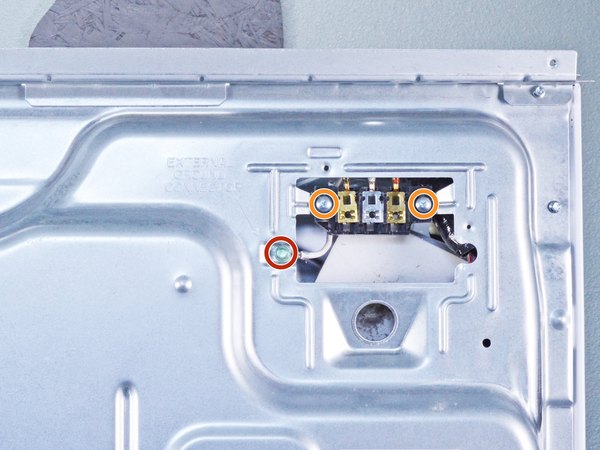

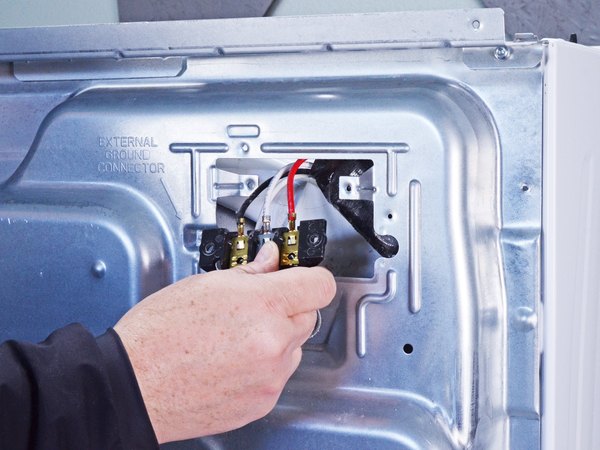

← پیچ سبز رنگی که مربوط به اتصال ارت هست رو باز کن.

← بعدش پیچ‌های مربوط به بلوک ترمینال کابل برق رو هم باز کن تا این قطعه آزاد بشه.

حالا بلوک ترمینال برق رو به قسمت پشت پنل پشتی هدایت کن تا سر راهت نباشه.

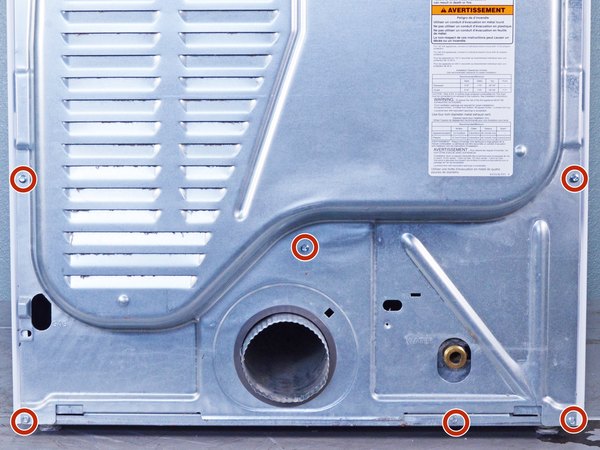

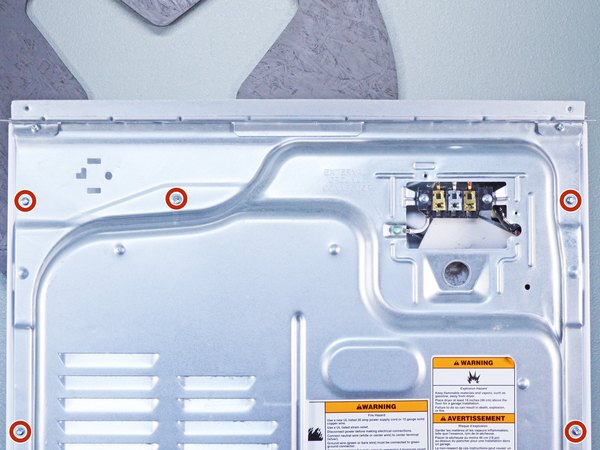

← بریم سراغ پشت دستگاه؛ پیچ‌های پنل پشتی رو پیدا کن و بازشون کن.

یادت نره که پیچ‌ها رو مرتب یه جا بذاری تا موقع بستن دستگاه دقیقا بدونی هر کدوم مال کجا بوده.

← پیچی که براکت برد اصلی رو به شاسی متصل کرده، پیدا کن و بازش کن.

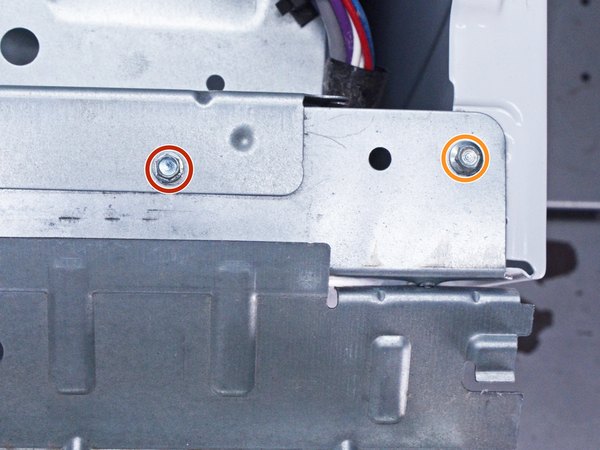

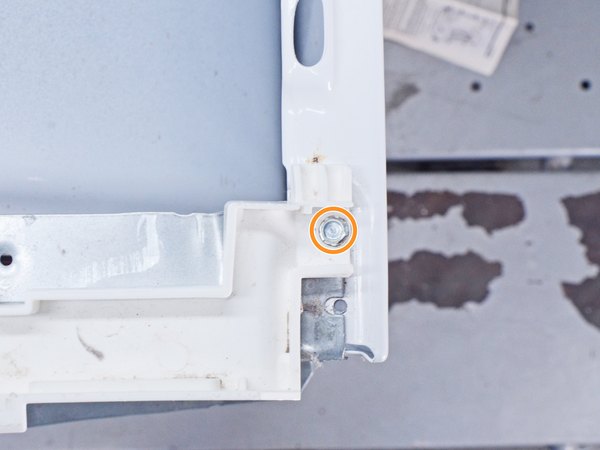

← در نهایت پیچ‌هایی که در قسمت بالا و پشت دستگاه قرار دارن رو هم باز کن.

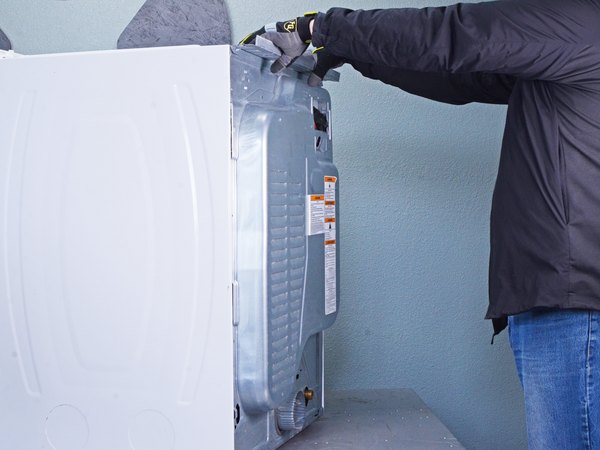

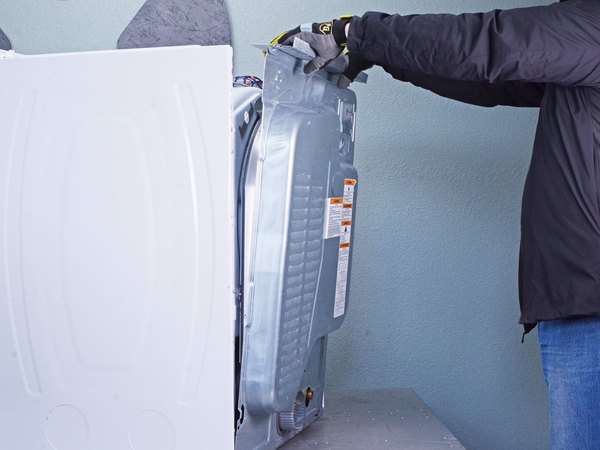

لبه‌های پنل پشتی ممکنه تیز باشن، پس حتما قبل از ادامه کار دستکش ایمنی بپوش تا دستت آسیب نبینه.

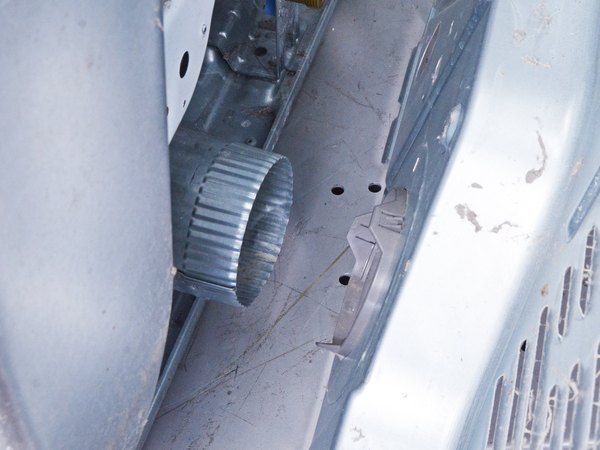

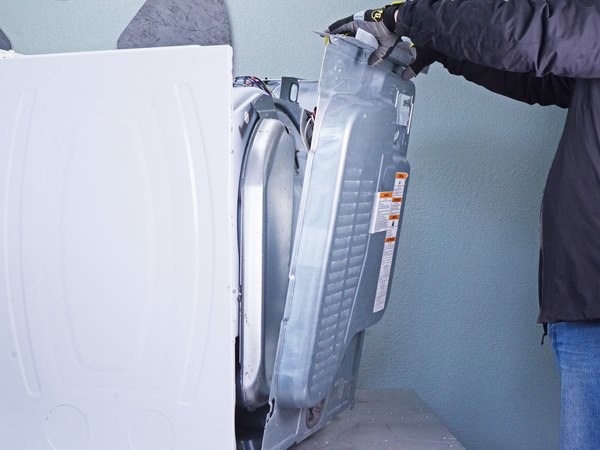

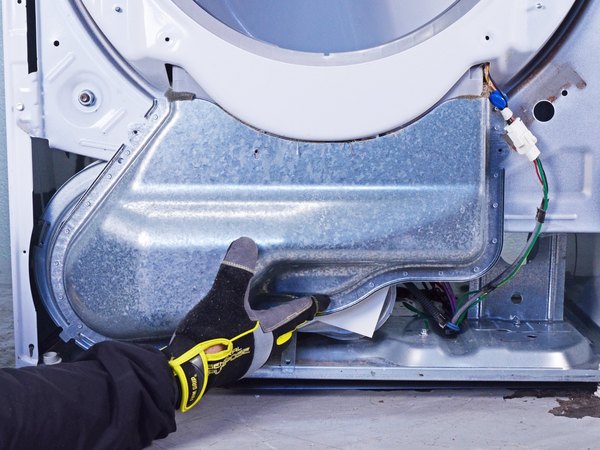

پنل رو حدود یه سانتیمتر بلند کن و کمی به سمت عقب کج کن تا از لوله هواکش آزاد بشه. حالا پنل رو از روی لوله هواکش بلغزون و کاملا برش دار.

وقتی خواستی دستگاه رو دوباره جمع کنی، این نکات رو یادت باشه:

اول مطمئن شو که لوله هواکش کاملا داخل دریچه مخصوص روی پنل قرار گرفته باشه. دوم اینکه زبانه‌های پایین پنل باید دقیقا با لبه پایینی بدنه دستگاه تراز بشن. و در آخر پنل رو طوری تنظیم کن که سوراخ پیچ‌هاش دقیقا روبه‌روی سوراخ‌های بدنه قرار بگیرن.

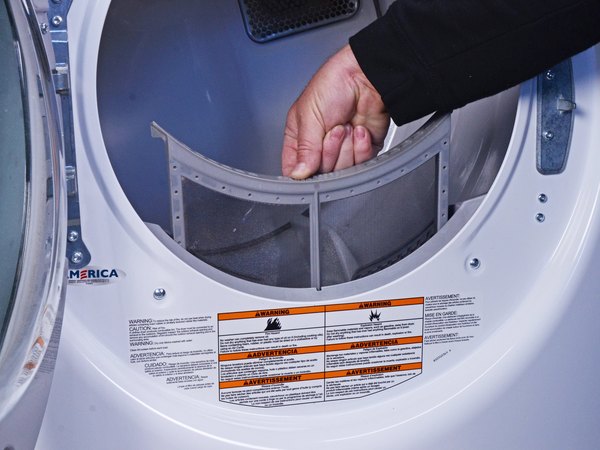

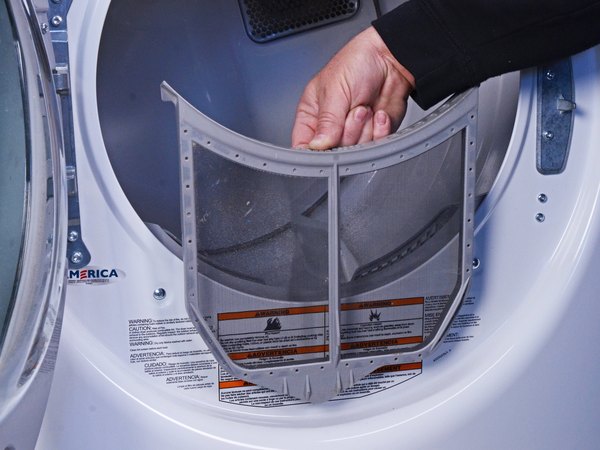

فیلتر پرزگیر رو بگیر و از داخل شیارش به سمت بالا بکش تا خارج بشه.

تو این عکس‌ها پنل جلویی روی دستگاهه، ولی حتی اگه قبلا پنل جلویی رو باز کرده باشی هم روش کار دقیقا همین‌طوریه و تغییری نمی‌کنه.

← پیچ‌های نگهدارنده محفظه فیلتر پرزگیر رو با پیچ‌گوشتی باز کن.

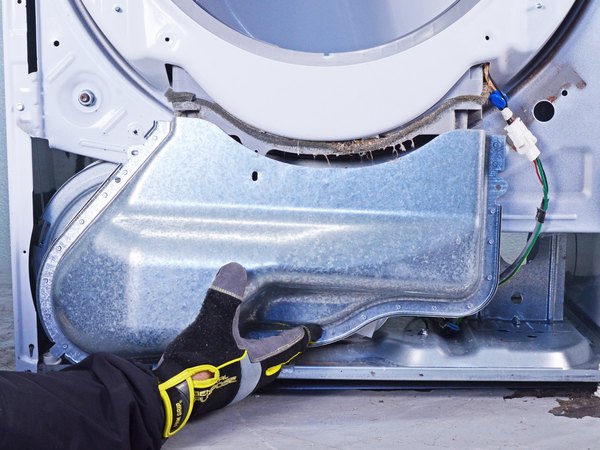

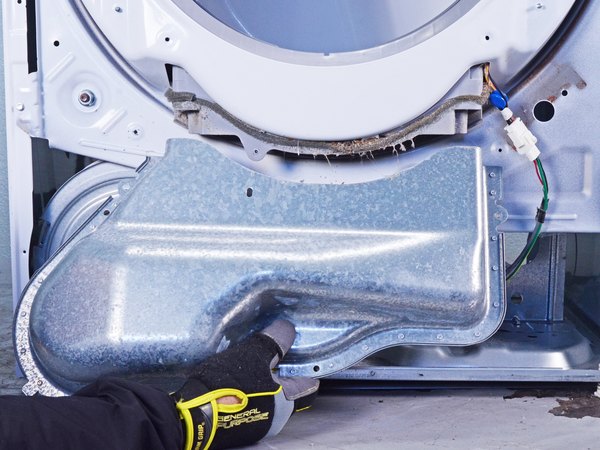

محفظه فیلتر رو کمی به سمت بیرون بدنه بکش و بعد به سمت پایین هدایتش کن تا کاملا جدا بشه.

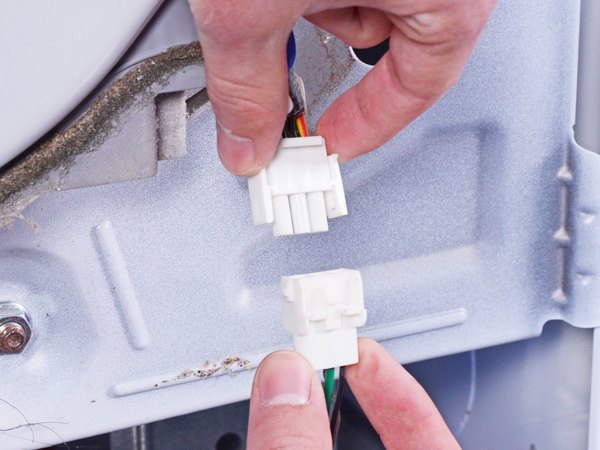

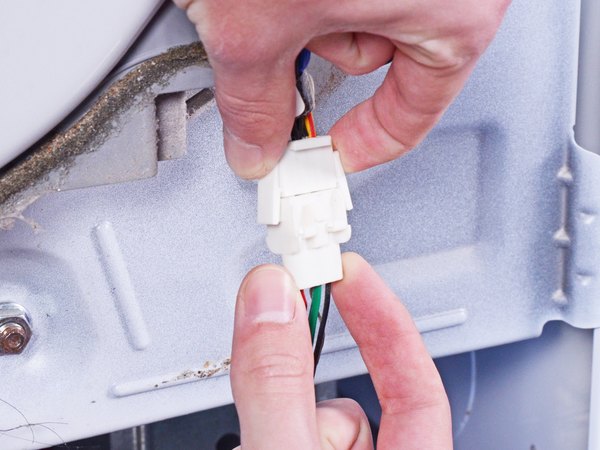

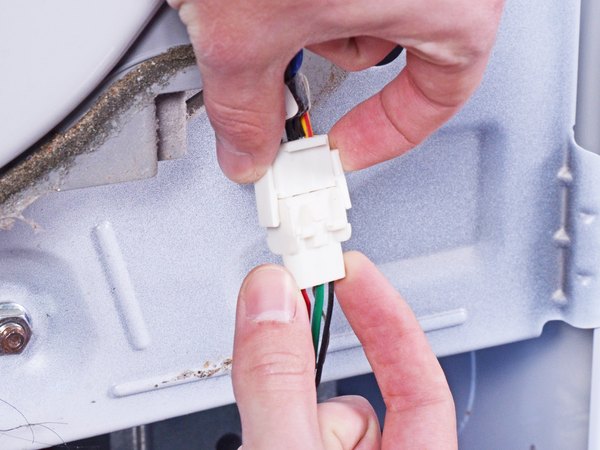

زبانه‌های قفل‌کننده روی کانکتور سنسور رطوبت رو با انگشتات فشار بده. حالا کانکتور رو بکش بیرون تا ارتباط سنسور قطع بشه.

قبل از اینکه سیم‌ها رو بکشی، حتما از جایگاه کانکتورها و موقعیت براکت برد اصلی یه عکس بگیر تا بعدا گیج نشی.

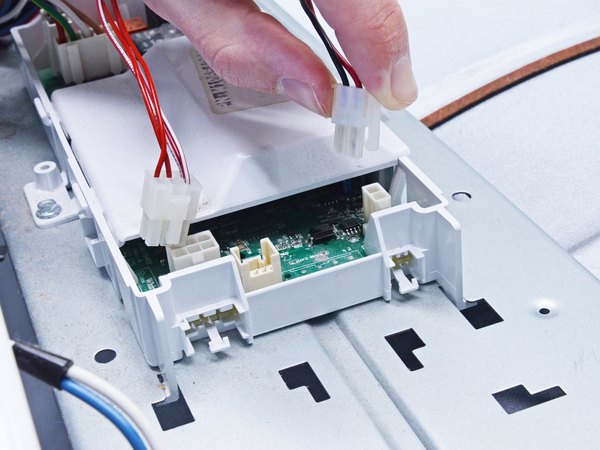

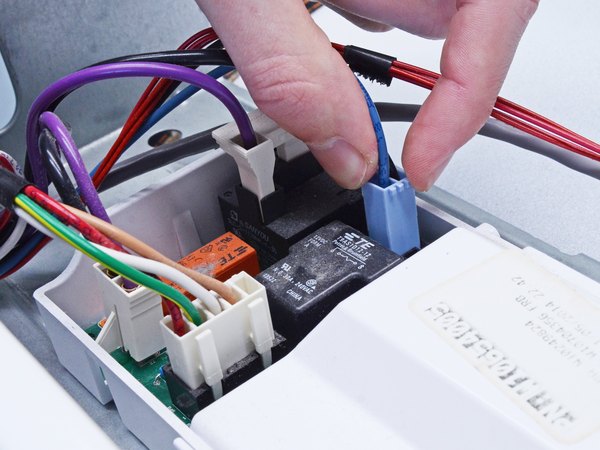

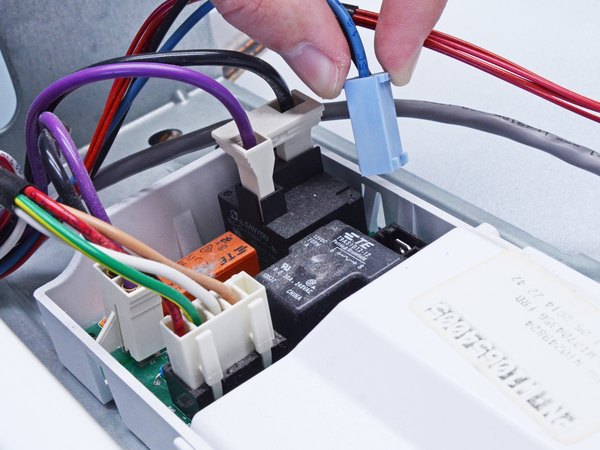

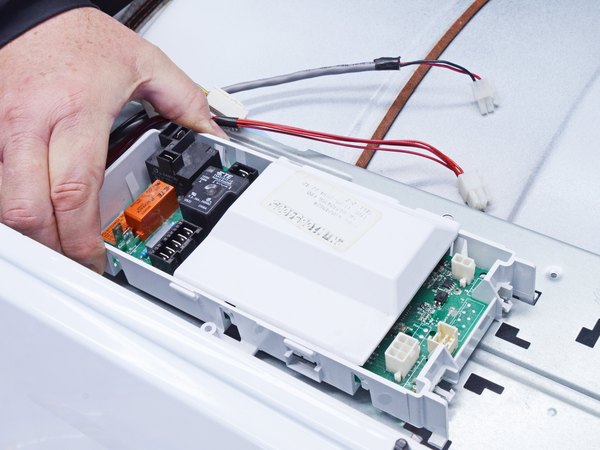

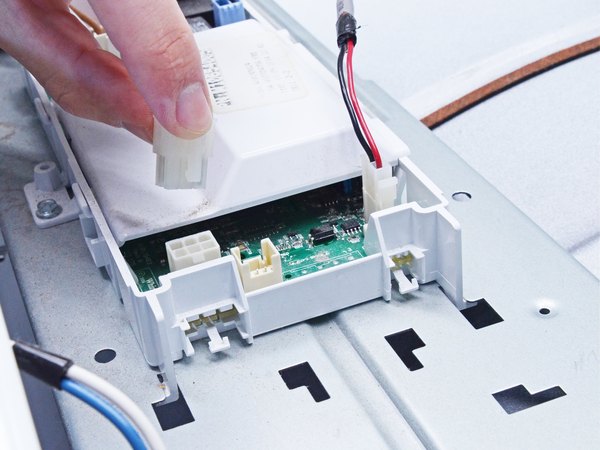

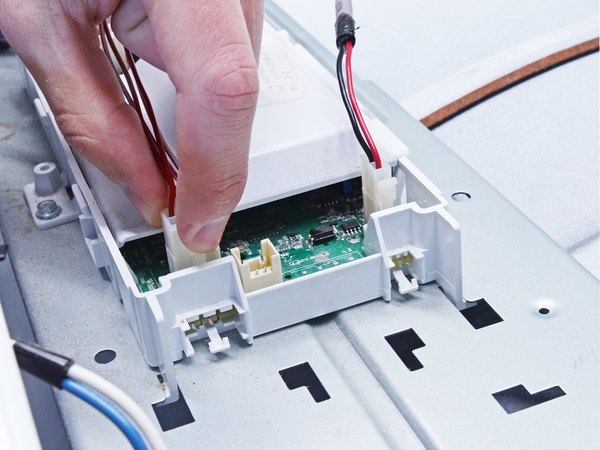

حالا تمام کانکتورهایی که به نیمه جلویی برد اصلی متصل هستن رو با دقت جدا کن.

باز هم تأکید می‌کنیم، داشتن یه عکس از اتصالات بهت کمک می‌کنه موقع بستن دستگاه کار رو خیلی راحت‌تر پیش ببری.

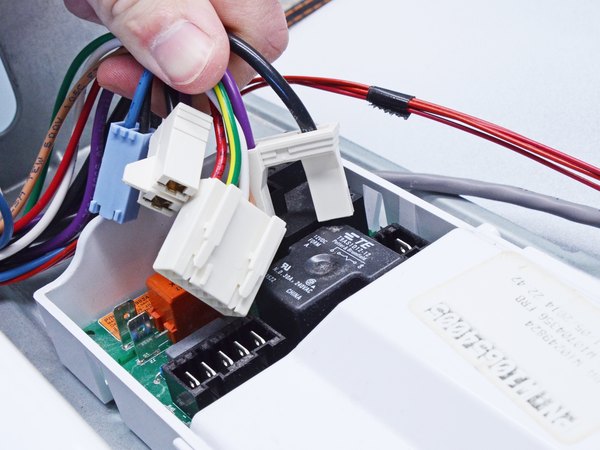

حالا سراغ نیمه پشتی برد اصلی برو و تمام کانکتورهای اون قسمت رو هم جدا کن.

← پیچ فلزی که برد اصلی رو روی براکت مخصوصش نگه داشته، باز کن.

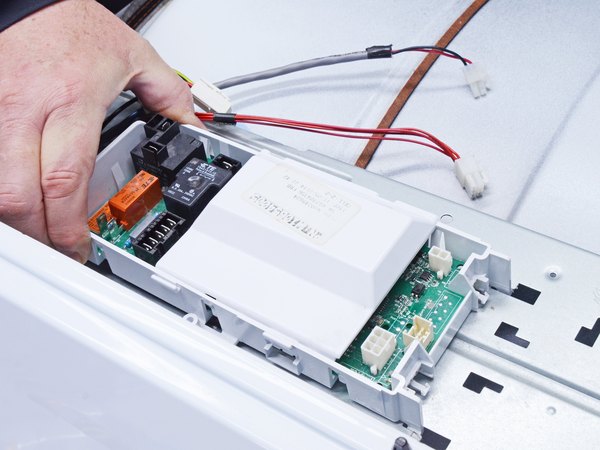

گوشه پشتی برد اصلی (اون سمتی که به دیواره‌های دستگاه نزدیک‌تره) رو کمی بلند کن.

هدف ما از این کار اینه که زبانه قفل‌کننده‌ای که در کنار برد اصلی قرار داره رو آزاد کنیم.

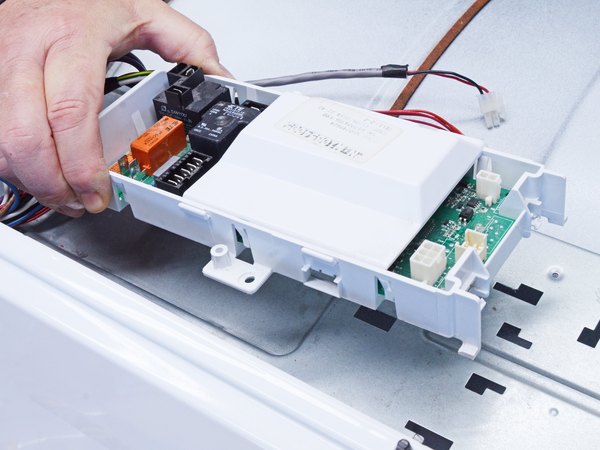

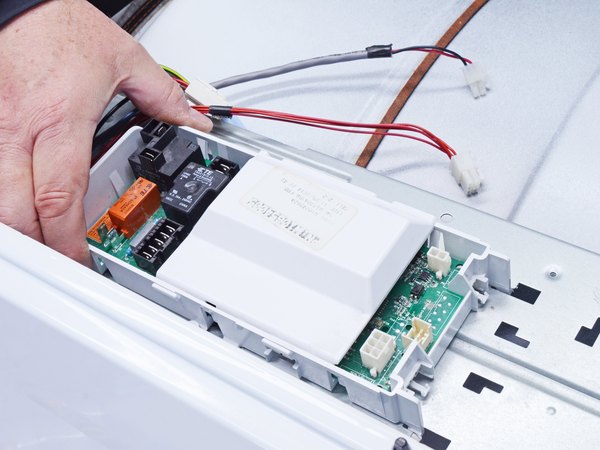

حالا برد اصلی رو به سمت جلوی خشک‌کن بکش تا از زبانه‌هایی که اون رو به براکت وصل کردن، رها بشه.

وقتی کامل آزاد شد، برد اصلی رو از روی براکت بردار و تو یه جای امن بذار تا آسیب نبینه.

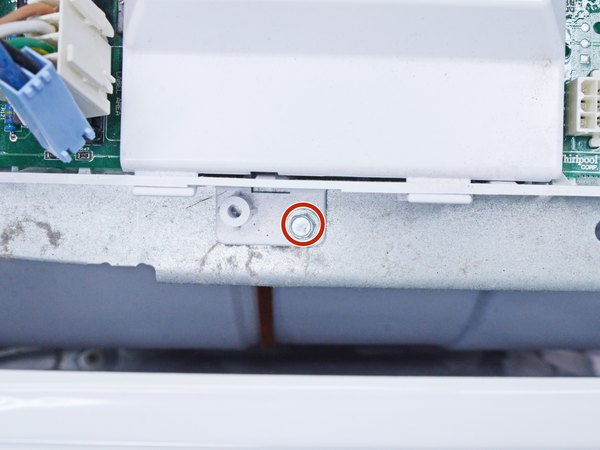

← حالا پیچ فلزی که خود براکت برد اصلی رو نگه داشته باز کن.

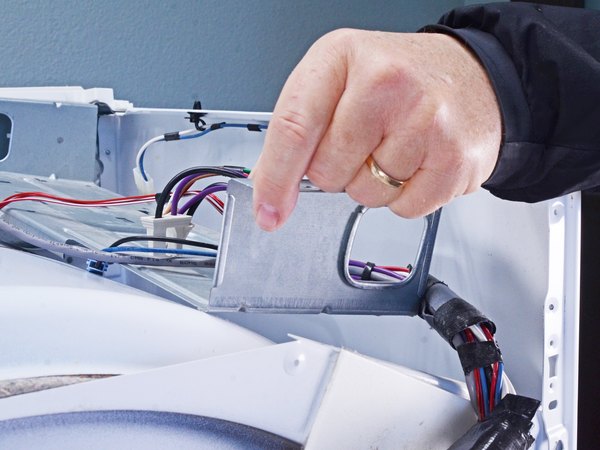

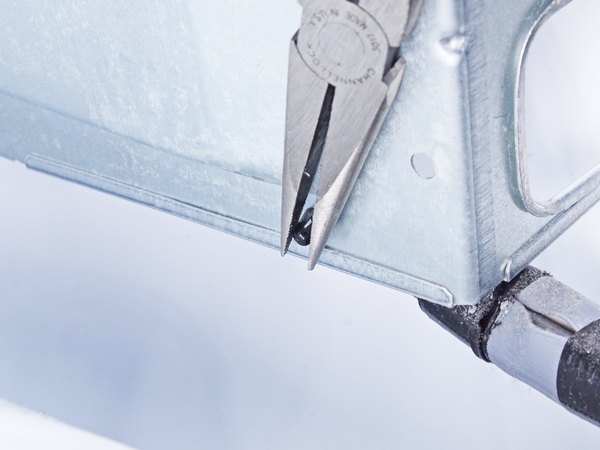

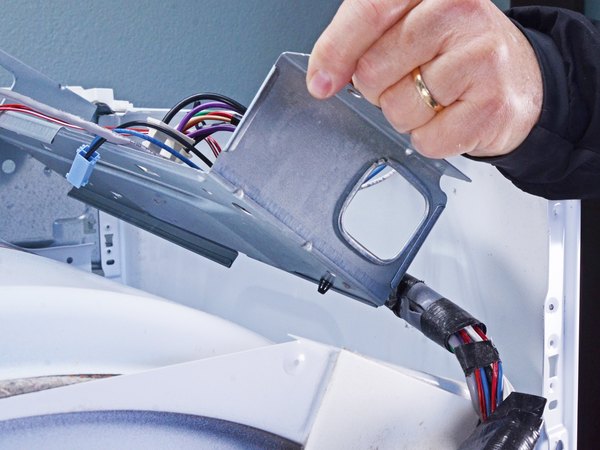

براکت برد اصلی رو از روی شاسی بلند کن و بچرخون تا زیرش رو راحت ببینی. با یه انبردست دم‌باریک، خارهای نگهدارنده کابل‌ها رو فشار بده تا جمع بشن. حالا دسته‌سیم‌ها رو از براکت جدا کن و در نهایت خود براکت برد اصلی رو کامل بردار.

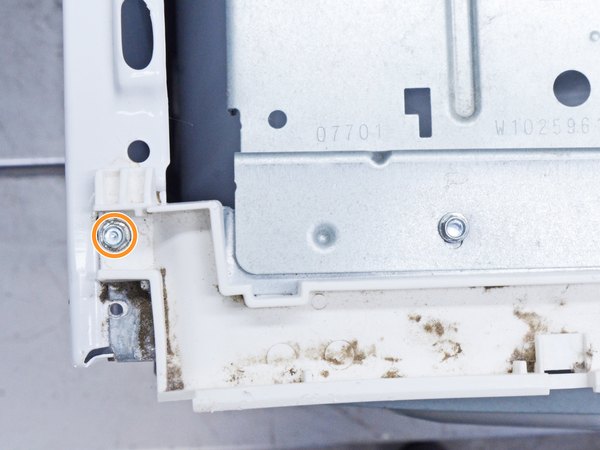

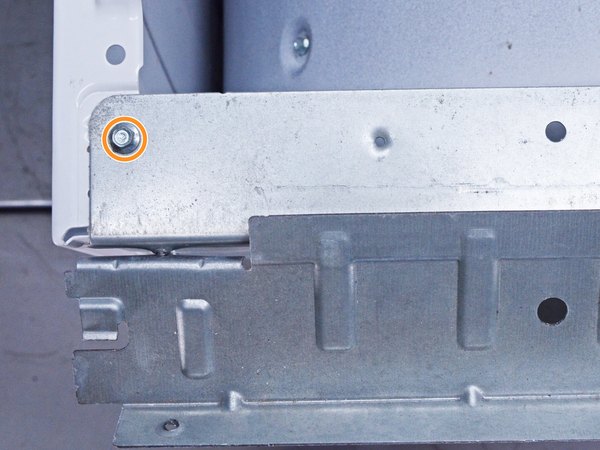

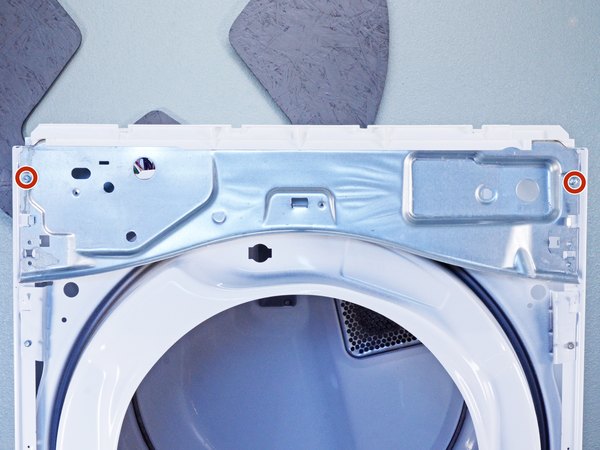

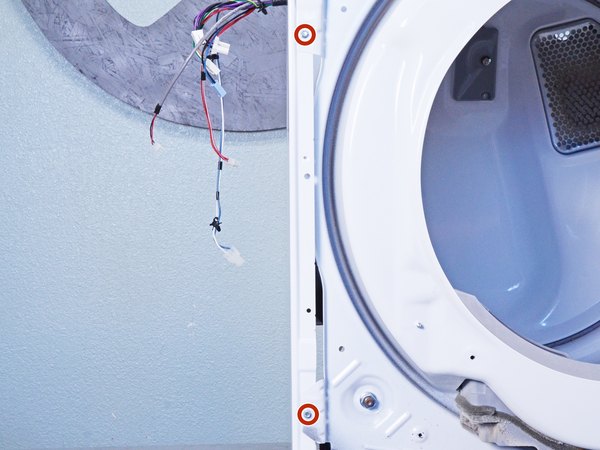

← پیچ‌هایی که دیواره بالایی جلویی رو به شاسی دستگاه متصل کردن، باز کن.

← بعدش پیچ‌های فلزی که بخش پلاستیکی بالایی رو به این دیواره وصل کردن رو هم باز کن.

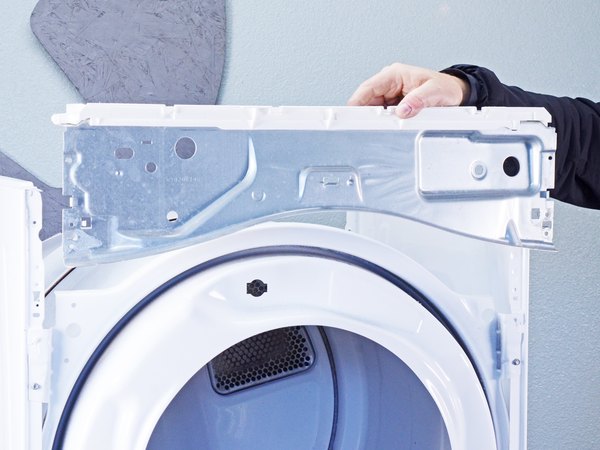

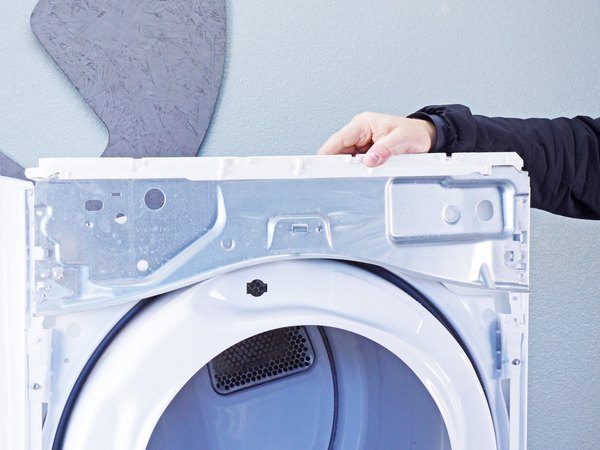

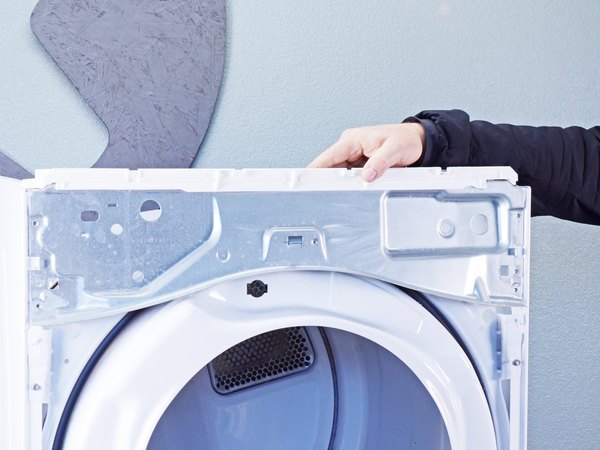

حالا دیواره بالایی جلویی رو کامل از جاش بردار و کنار بذار تا فضا برای کار باز بشه.

قبل از دست زدن به چیزی، حتما دقت کن که مسیر عبور تسمه چطوریه؛ خیلی بهتره ازش عکس بگیری تا موقع بستن به مشکل نخوری.

تو این مرحله خیلی مراقب دستات باش! بازوی هرزگرد تحت فشار فنر هست؛ اگه یهو رها بشه ممکنه دستت رو گاز بگیره یا به سوئیچ تسمه آسیب بزنه.

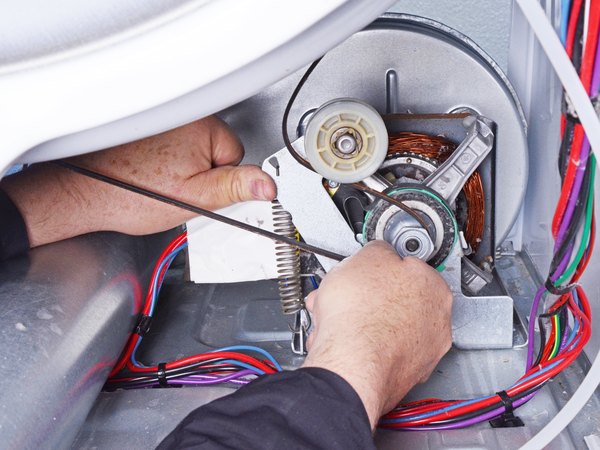

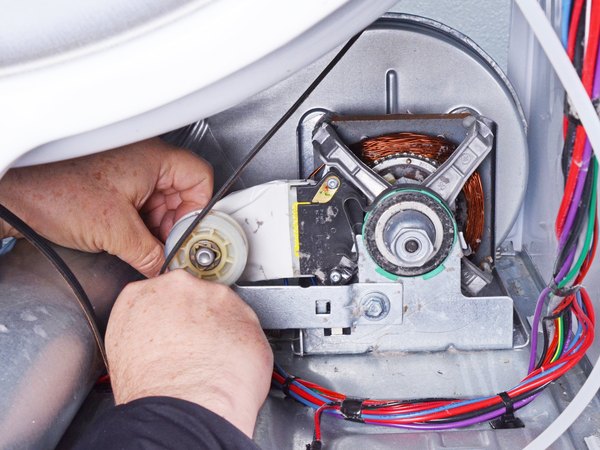

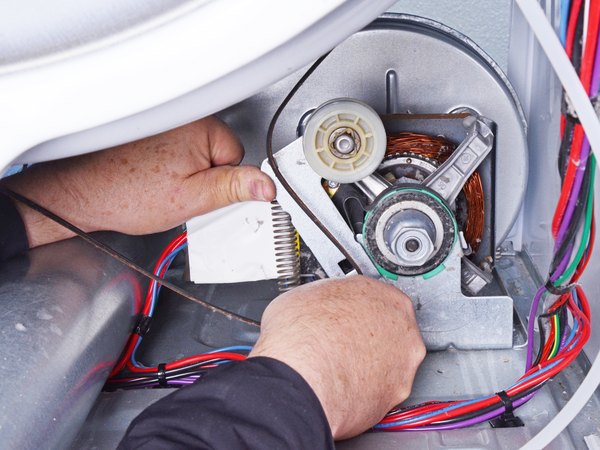

بازوی هرزگرد (همون قطعه فلزی که شبیه L برعکس هست) رو به سمت بالا هل بده تا کشش روی تسمه موتور کم بشه. حالا که تسمه شل شد، اون رو از روی پولی موتور دربیار.

در نهایت بازوی هرزگرد رو خیلی آروم رها کن تا پایین بیاد و موازی با کف خشک‌کن قرار بگیره.

وقتی خواستی دستگاه رو جمع کنی، به عکس‌هایی که گرفتی نگاه کن تا تسمه رو دقیقا از همون مسیر درستش رد کنی.

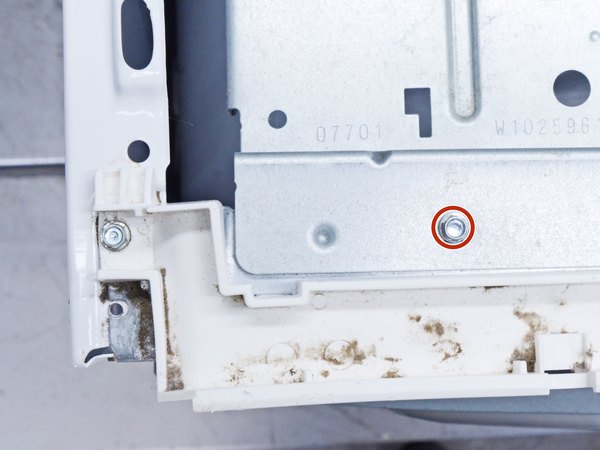

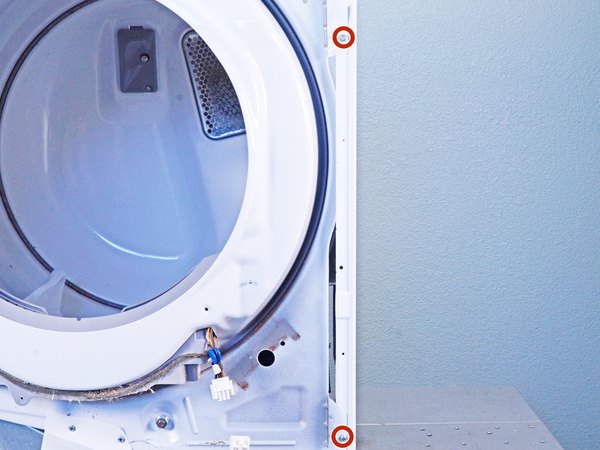

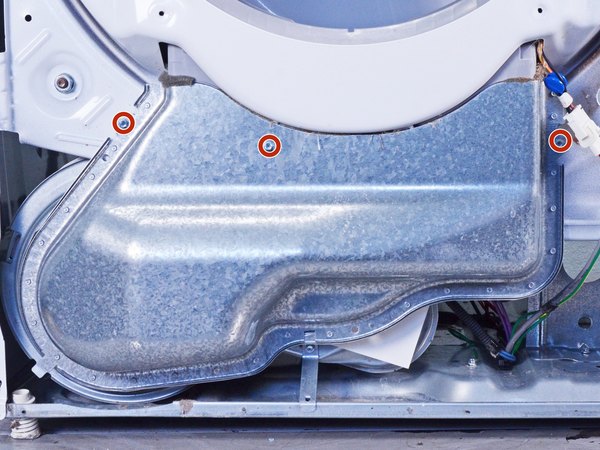

← پیچ‌هایی که دیواره پایینی جلویی رو سر جاش محکم کردن رو باز کن.

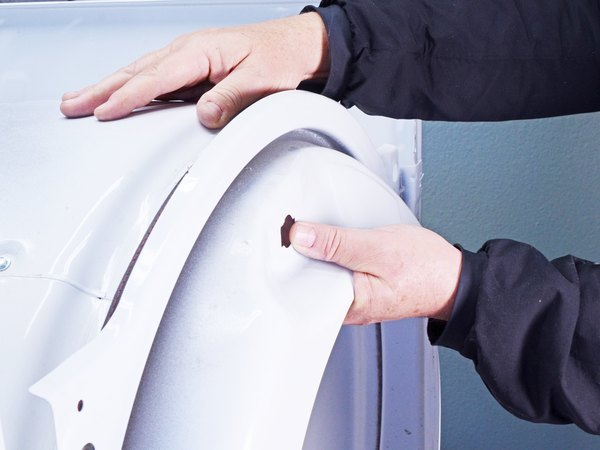

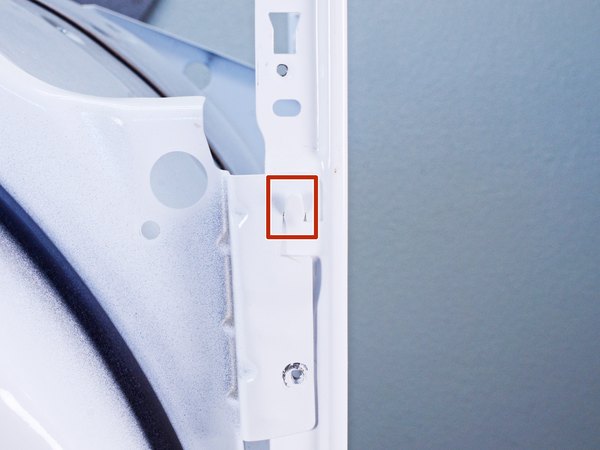

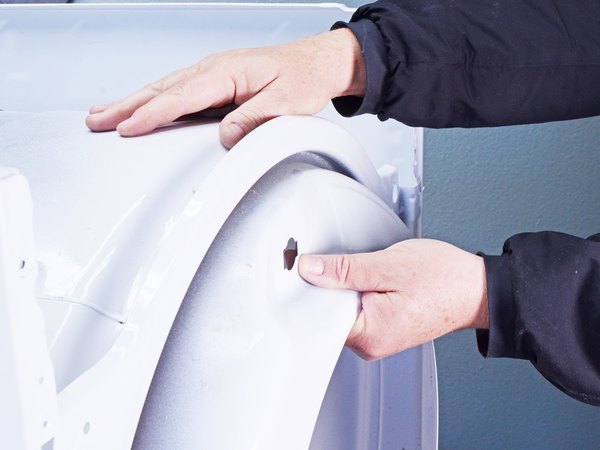

← در حالی که دیگ رو با یه دست نگه داشتی تا نیفته، دیواره پایینی جلویی رو از روی قلاب‌های شاسی بلند کن.

دیواره رو حدود پنج سانتیمتر بیار پایین تا غلتک‌هایی که زیر دیگ قرار دارن آزاد بشن. در حالی که حواست به نگهداری دیگ هست، دیواره پایینی جلویی رو کامل بردار.

موقع بستن دستگاه، باید این دیواره رو کمی به سمت راست کج کنی تا غلتک‌ها دقیقا برن زیر لبه جلویی دیگ. وقتی دیگ روی غلتک‌ها نشست، می‌تونی دیواره رو صاف کنی.

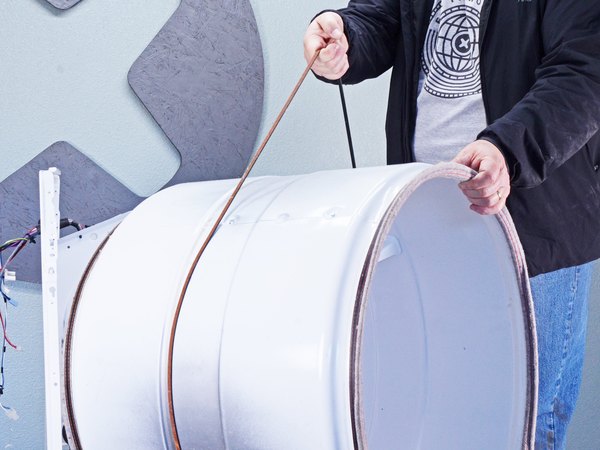

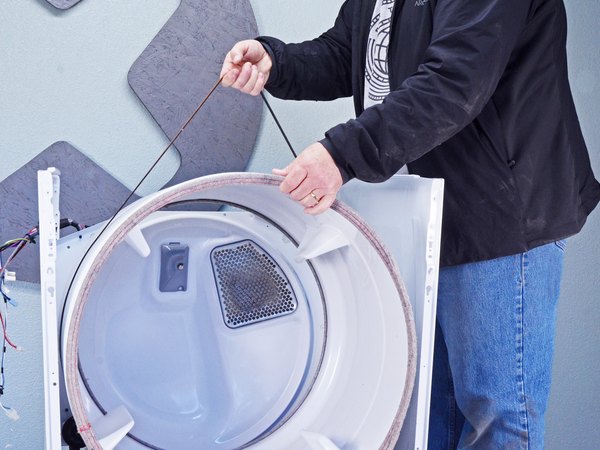

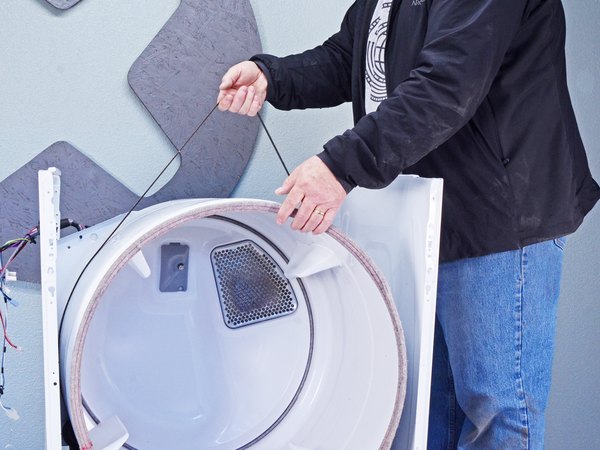

از خود تسمه به عنوان دستگیره استفاده کن و دیگ رو چند سانتیمتر بالا بکش. حالا دیگ رو تاب بده و از قسمت جلوی خشک‌کن بکشش بیرون.

یادت باشه که کدوم سمت دیگ رو به جلو قرار داشت تا موقع جا زدن برعکس نذاریش.

اگه تسمه پاره شده بود، برو جلوی دستگاه بایست، دستات رو ببر داخل دیگ، کمی بلندش کن و از دهانه جلویی بکشش بیرون. کمک گرفتن از یه دوست تو این مرحله ایده خیلی خوبیه.

موقع جا زدن دیواره پایینی جلویی، مطمئن شو که دیگ دقیقا روی غلتک‌هاش سوار شده. عجله نکن و سعی نکن با زور جا بزنیش.

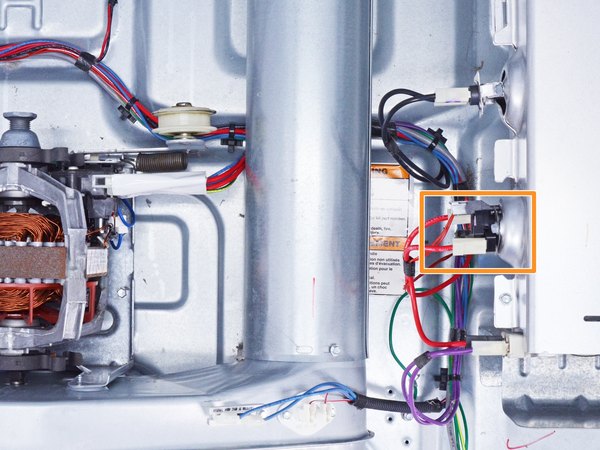

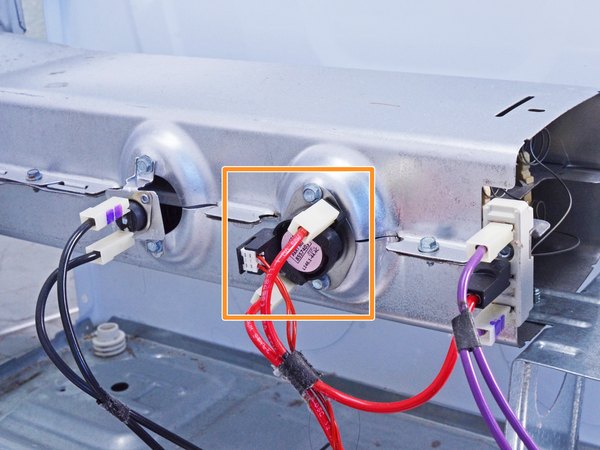

← مراحل بعدی بهت نشون میدن که چطوری ترموستات حد بالا و ترمیستور ورودی رو تست و تعویض کنی.

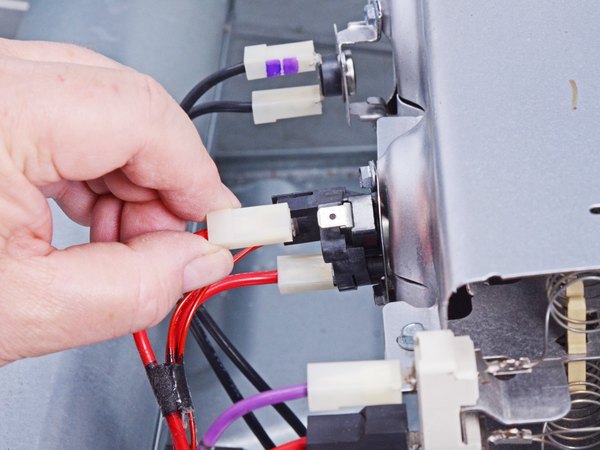

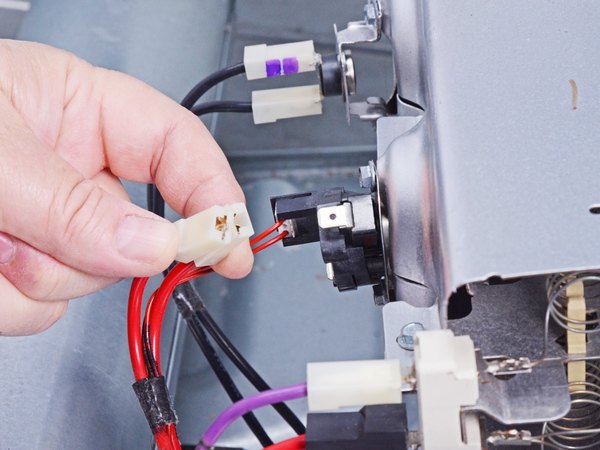

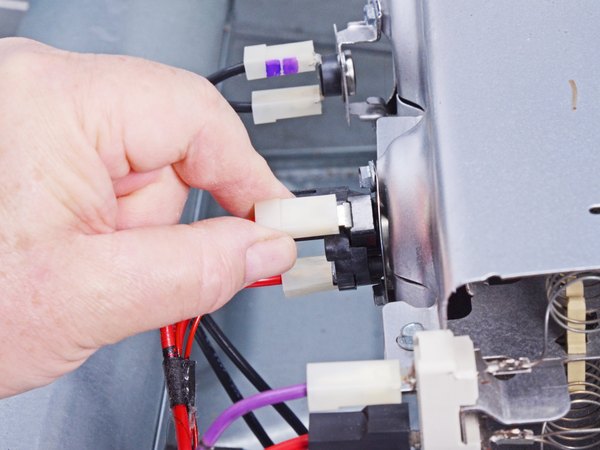

کانکتورهای فیشی رو مستقیم به سمت بیرون بکش تا ارتباط بخش ترموستات این قطعه ترکیبی قطع بشه.

حتما دقت کن که خود بدنه کانکتور رو بگیری و موقع جدا کردن سیم‌ها رو نکشی.

اگه فقط می‌خوای قطعه رو عوض کنی و نیازی به تست ترموستات نداری، از این مرحله بگذر.

برای این کار به یه مولتی‌متر نیاز داری. اگه با مولتی‌متر آشنا نیستی، باید اون رو روی حالت تست بوق (Continuity) یا اندازه‌گیری مقاومت (اهم) تنظیم کنی.

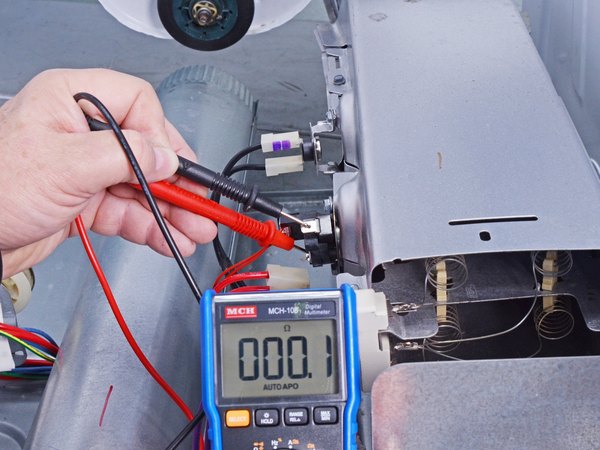

حالا که ترموستات جدا شده، می‌تونی تست اتصال کوتاهش رو بگیری. تو دمای اتاق باید بهت اتصال نشون بده (یعنی مقاومتی کمتر از 1 اهم داشته باشه). اگه روی صفحه مولتی‌متر علامت OL رو دیدی یا مقاومت بیشتر از 1 اهم بود، یعنی ترموستات سوخته و باید عوض بشه.

اگه مدل دستگاه تو ترمیستور ورودی نداره، می‌تونی این مرحله رو نادیده بگیری.

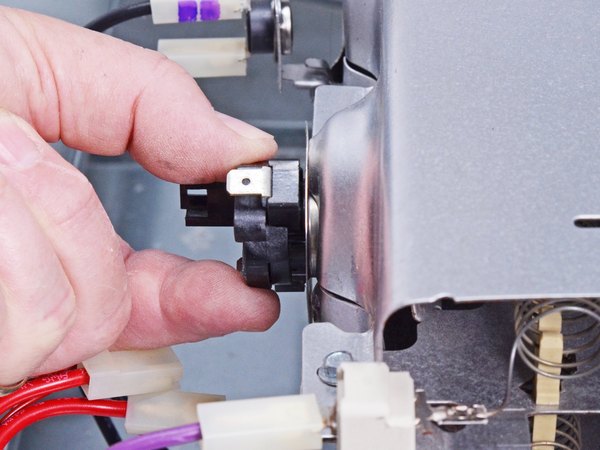

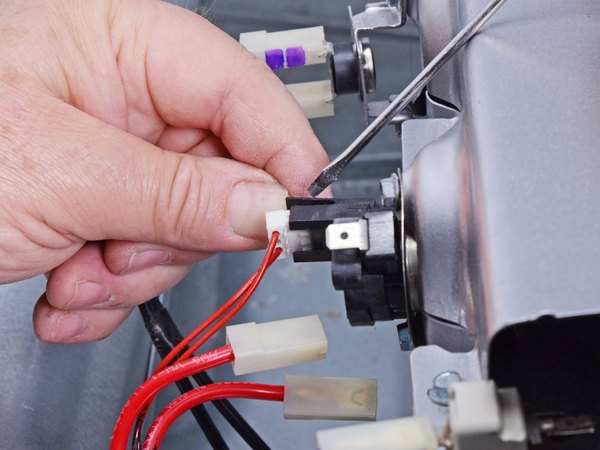

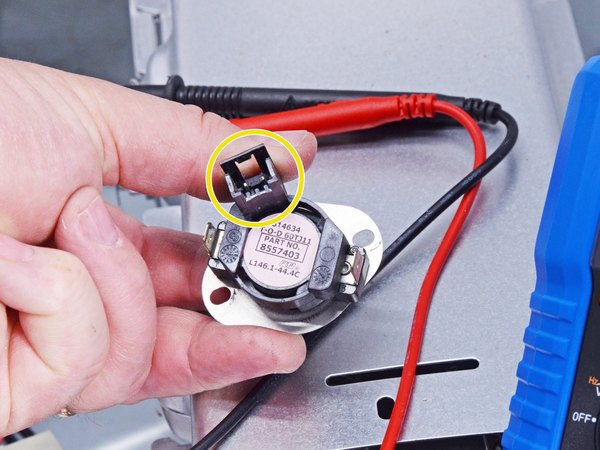

با یه پیچ‌گوشتی دوسو کوچیک یا اسپاجر، زبانه قفل‌کننده مشکی‌رنگ رو کمی بالا بده تا کانکتور ترمیستور آزاد بشه.

این زبانه مشکی خیلی ظریف و شکننده‌ست؛ پس فقط در حدی که کانکتور آزاد بشه بلندش کن. موقع کشیدن هم حتما بدنه کانکتور رو بگیر و سیم‌ها رو نکش.

وقتی خار آزاد شد، کانکتور رو مستقیم بیرون بکش تا ارتباط ترمیستور قطع بشه.

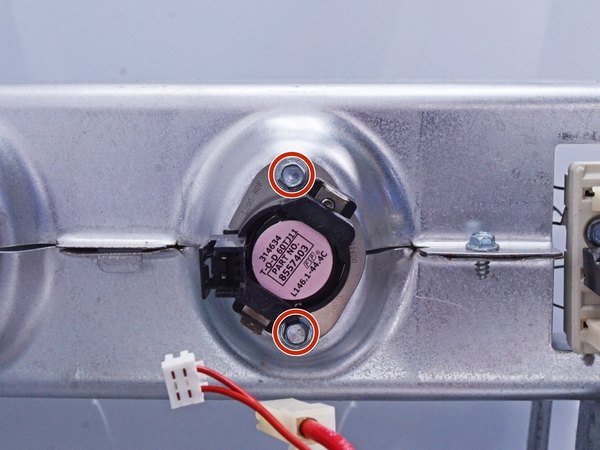

← پیچ‌های فلزی که مجموعه ترموستات و ترمیستور رو سر جاش نگه داشتن، باز کن.

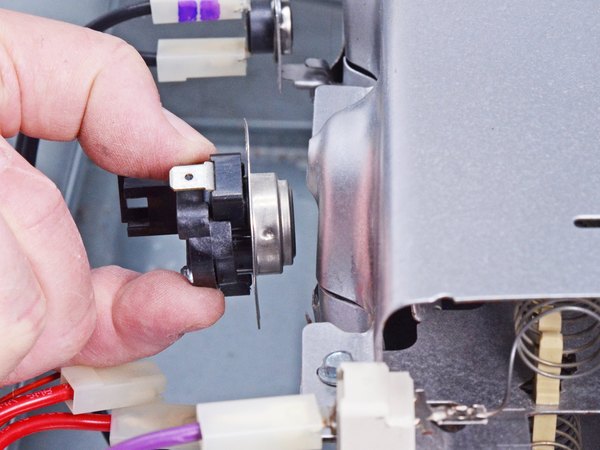

حالا قطعه رو مستقیم از سوراخی که توش قرار گرفته بیرون بکش تا کامل جدا بشه.

اگه ترموستات دستگاه تو اصلا ترمیستور نداره، می‌تونی از مرحله بعدی بپری.

موقع درآوردن دقت کن قطعه چطوری نصب شده بود تا موقع بستن برعکس جا نزنیش.

این مرحله نحوه تست ترمیستور ورودی رو نشون میده. اگه از خرابیش مطمئنی و فقط می‌خوای عوضش کنی، از این مرحله رد شو.

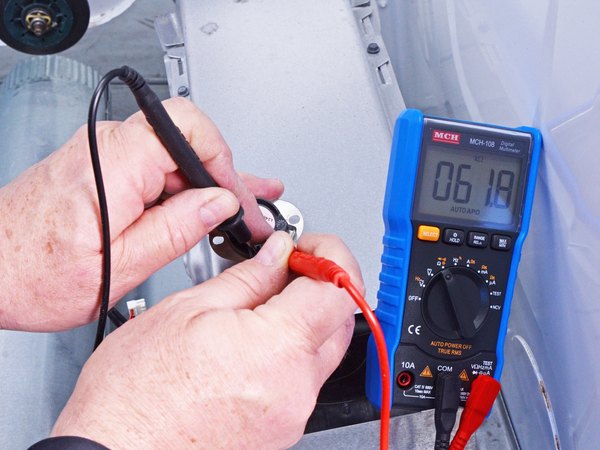

← در حالی که قطعه از روی محفظه المنت باز شده، پایه‌های کوچیک ترمیستور رو با مولتی‌متر روی حالت اندازه‌گیری مقاومت تست کن.

مقدار مقاومت استاندارد این قطعه تو مدل‌های مختلف فرق داره. معمولا یه دفترچه یا برگه راهنمای فنی داخل بدنه خشک‌کن هست که می‌تونی عدد دقیق رو از اونجا بخونی.

اگه مقاومتی که روی مولتی‌متر می‌بینی با محدوده مجاز دفترچه هم‌خوانی نداشت، یعنی ترمیستور خرابه و باید یه دونه جدید بخری.

خسته نباشی! حالا که ترموستات و ترمیستور جدید رو تست و نصب کردی، سیستم گرمایشی دستگاهت دوباره مثل روز اول کار می‌کنه. برای جمع کردن خشک‌کن، کافیه همین مراحلی که با هم اومدیم جلو رو از آخر به اول انجام بدی.

هر وقت تو تعمیر لوازم الکترونیکی و برقی نیاز به راهنما داشتی، یادت نره که آموزش‌های آیسی‌مدار همیشه اینجاست تا کمکت کنه؛ موفق باشی!
