آموزش تست و تعویض سوییچ در خشک‌کن ویرپول

قبل از انجام هر کاری روی دستگاه، حتما دوشاخه خشک‌کن رو از پریز برق بکش تا خیالت از بابت برق‌گرفتگی راحت باشه.

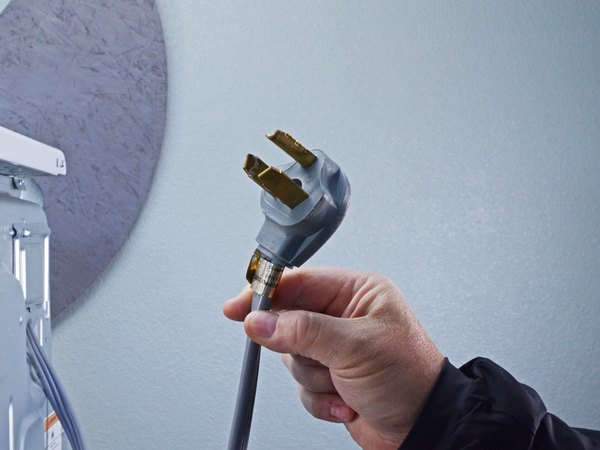

کابل برق دستگاه تو ممکنه به جای سه شاخه، چهار شاخه داشته باشه. اون شاخه اضافی برای اتصال زمین (Ground) تعبیه شده و کاملا طبیعیه.

موقع باز کردن دستگاه، حواست به پیچ‌ها باشه و هر کدوم رو دقیقا همون‌جایی که بود برگردون (استفاده از پد مگنت‌دار تعمیرات خیلی کمک می‌کنه).

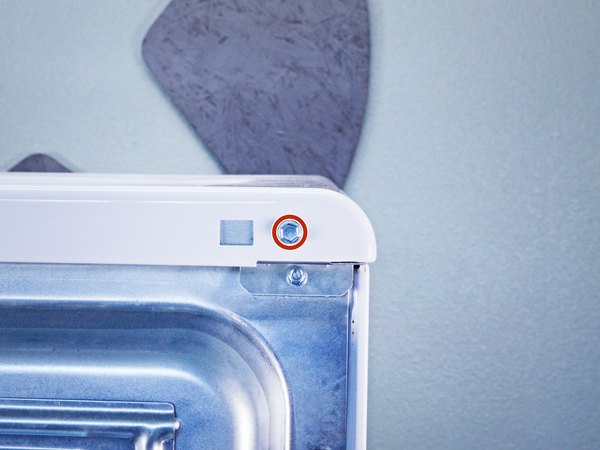

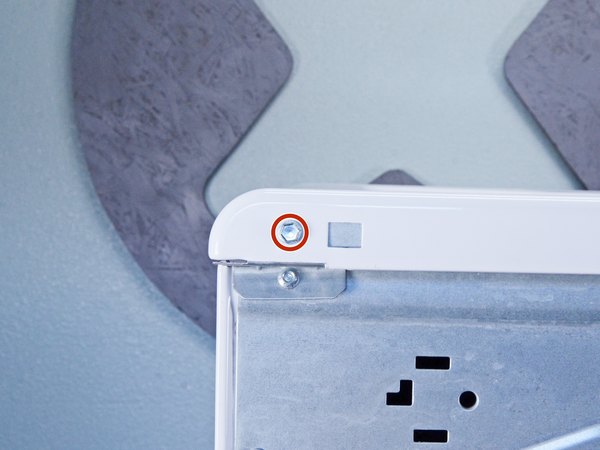

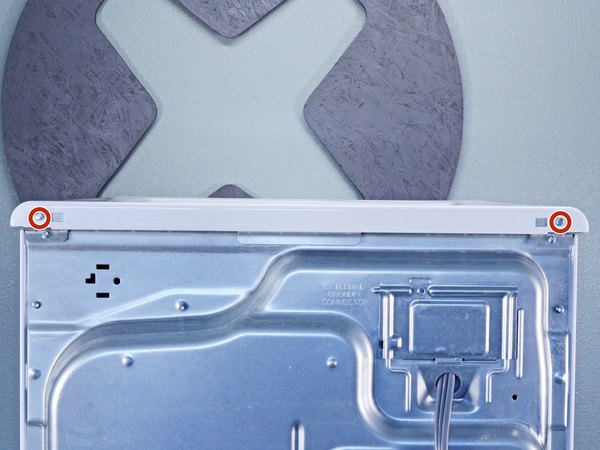

← حالا با یه پیچ‌گوشتی بکس، پیچ‌هایی که پنل بالایی رو به براکت پشتی وصل کردن، باز کن.

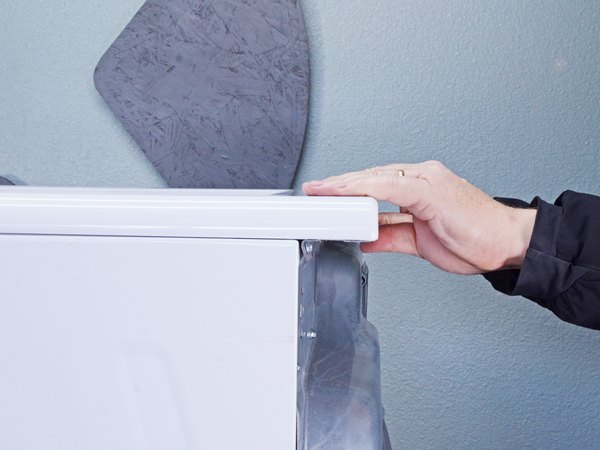

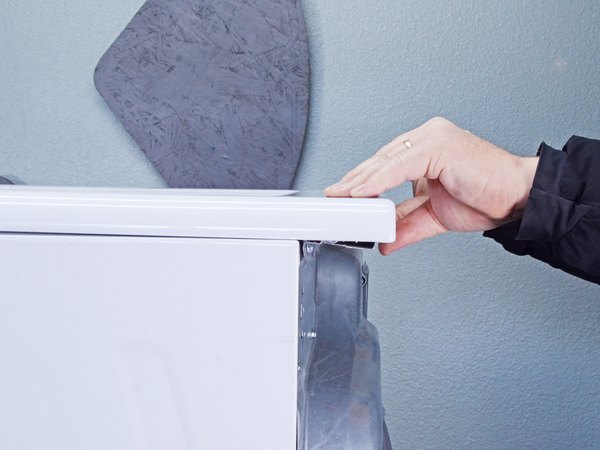

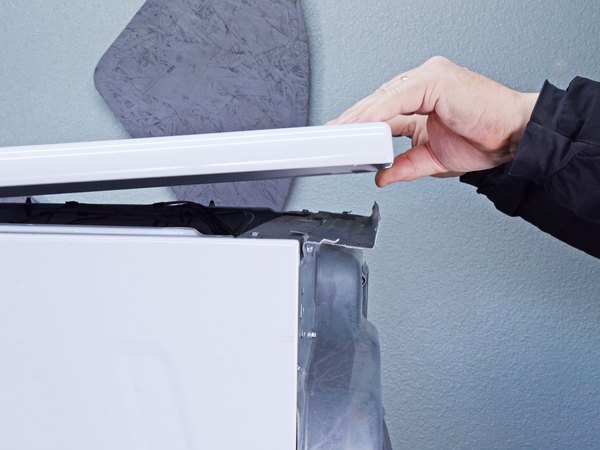

حالا که پیچ‌ها باز شدن، لبه پشتی پنل بالایی رو محکم بگیر و حدود یک تا دو سانتی‌متر به سمت پشت دستگاه بکش تا از جاش آزاد بشه.

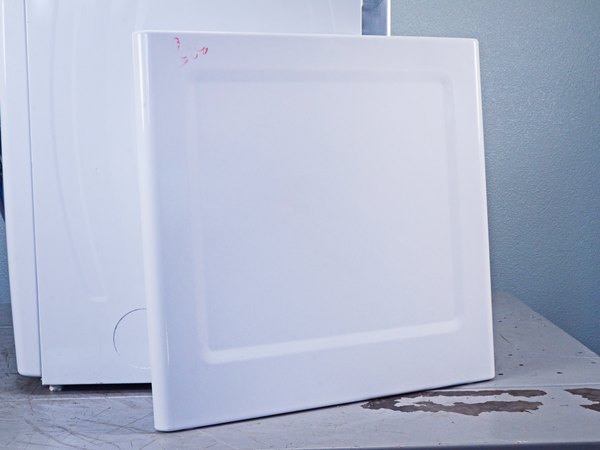

پنل بالایی رو به سمت بالا بکش تا کاملا از شاسی اصلی دستگاه جدا بشه. حالا پنل رو بردار و توی یه جای امن بذار تا حین کار آسیب نبینه.

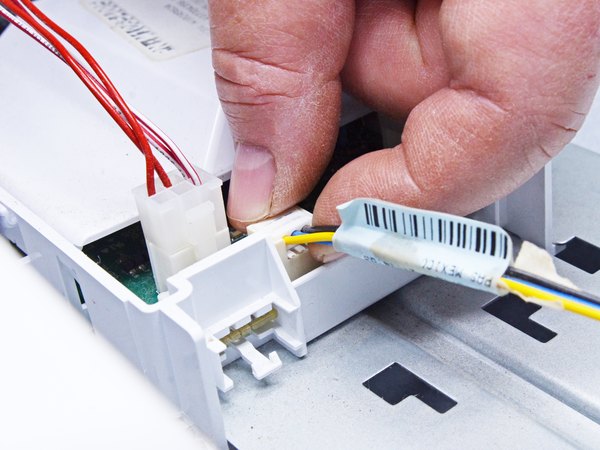

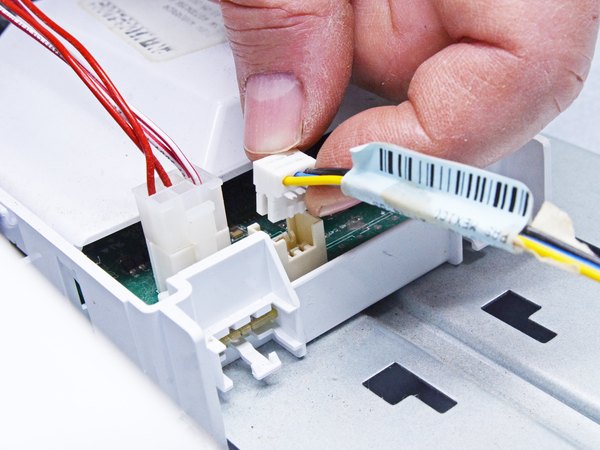

اول باید کابلی که پنل کنترل رو به برد اصلی متصل می‌کنه پیدا کنی و با احتیاط کانکتورش رو از روی برد جدا کنی.

حالا نوبت به کانکتور لامپ داخل درام (محفظه خشک‌کن) می‌رسه. اون رو هم با دقت از روی برد قطع کن تا مسیر آزاد بشه.

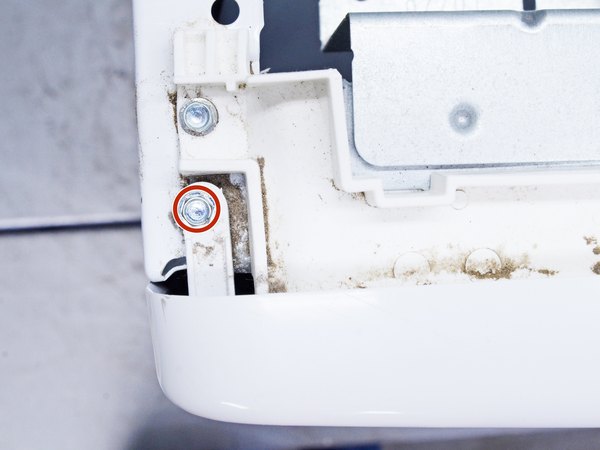

← با استفاده از پیچ‌گوشتی مناسب، پیچ‌هایی که پنل کنترل رو سر جاش محکم نگه داشتن باز کن.

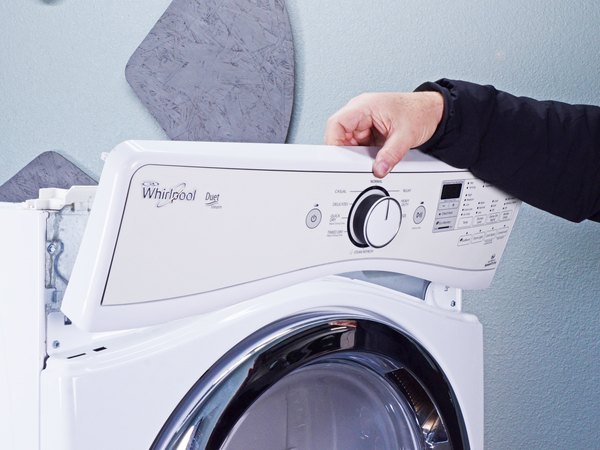

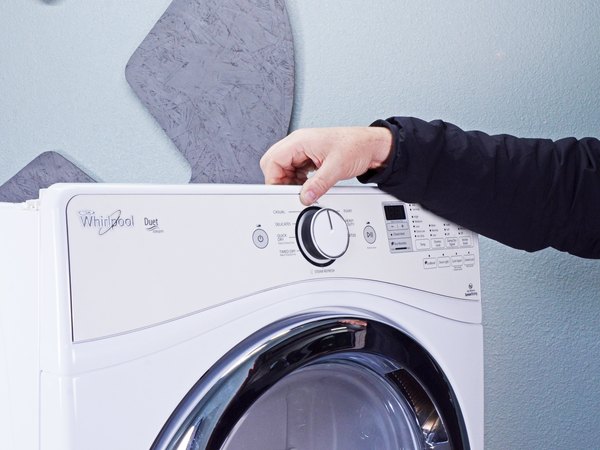

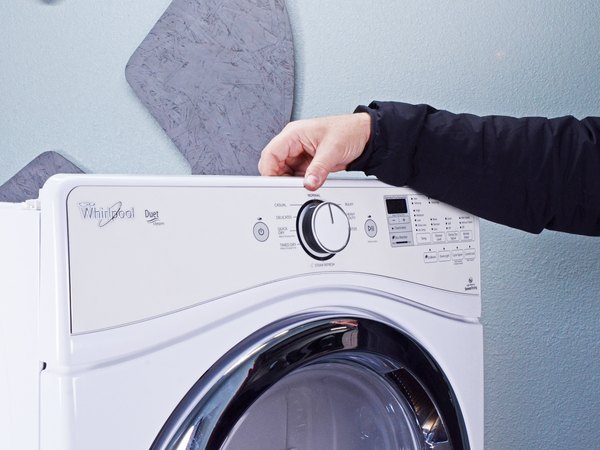

پنل کنترل رو به سمت بالا بکش و کمی به سمت بیرون (دور از شاسی) خم کن تا کامل آزاد بشه و بتونی برش داری.

موقع برداشتن پنل، دقت کن که کابلش رو از سوراخ روی شاسی رد کنی تا گیر نکنه.

موقع بستن دستگاه هم حواست باشه اول کابل رو از همین سوراخ رد کنی و بعد پنل کنترل رو سر جاش بشونی.

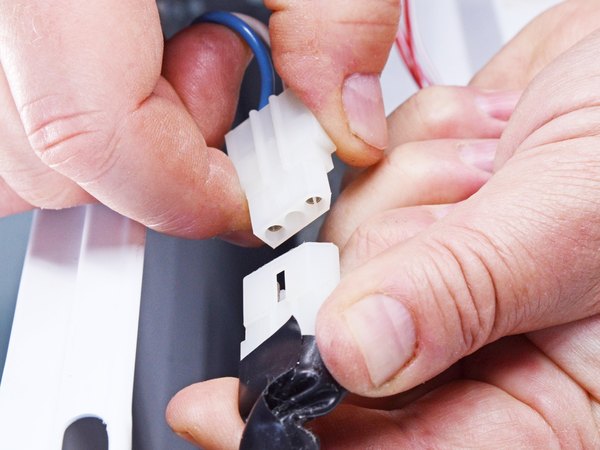

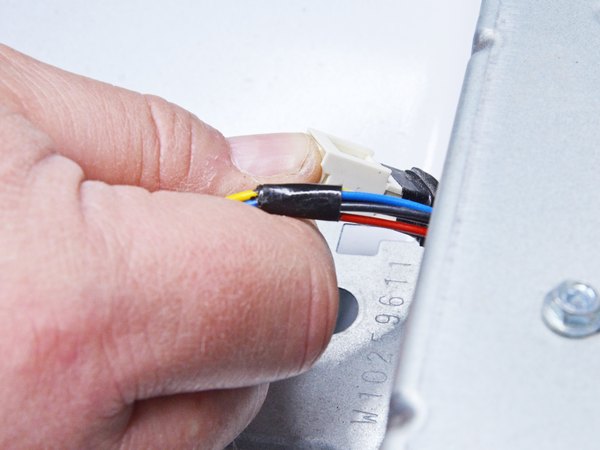

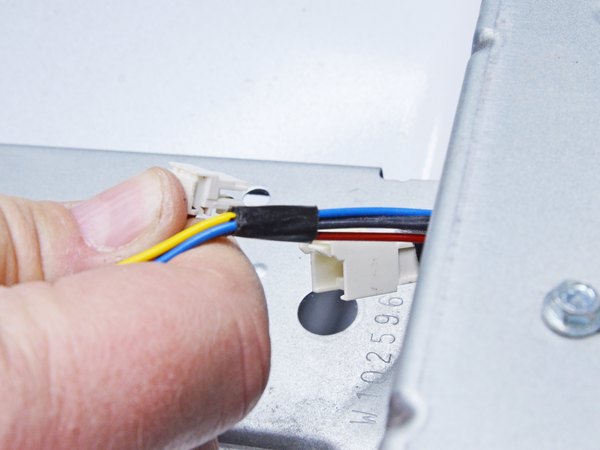

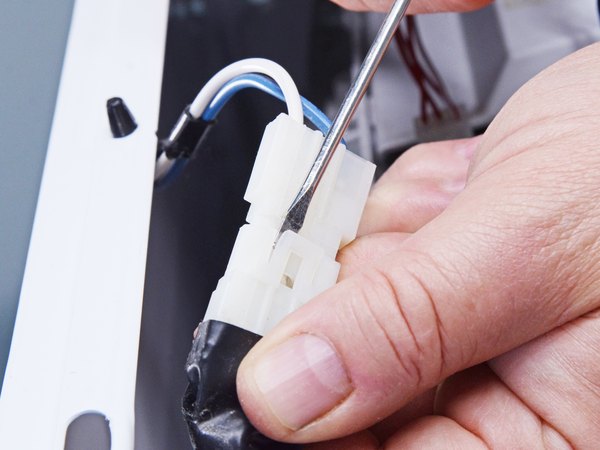

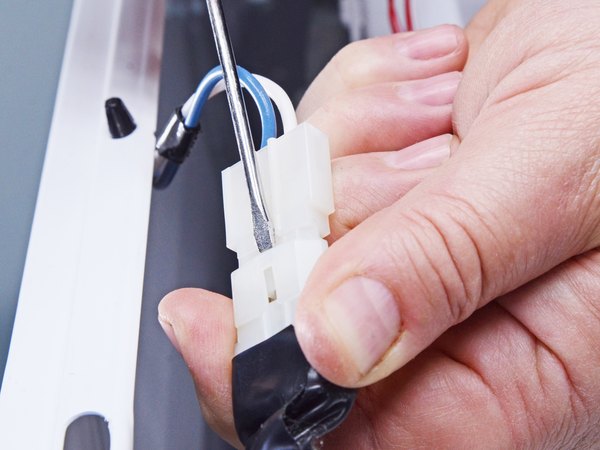

با استفاده از یه پیچ‌گوشتی دو سوی کوچیک یا اسپاجر، خارهای دو طرف کانکتور سوییچ در رو به آرومی آزاد کن. حالا کانکتور رو به سمت بیرون بکش تا کاملا از سوییچ قطع بشه.

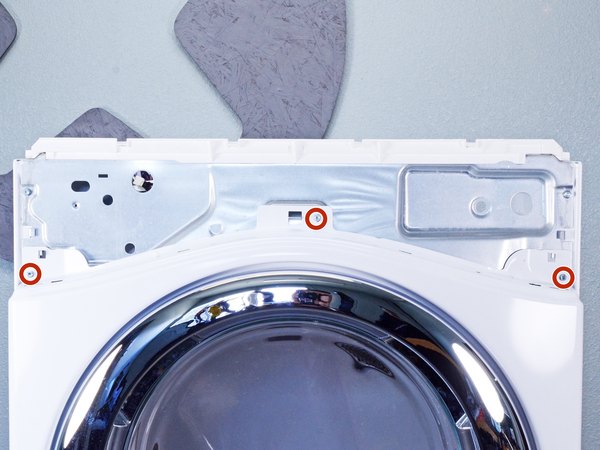

← اول از همه، پیچ‌های فلزی که روی قسمت بالایی پنل جلویی قرار دارن رو باز کن.

دستگاه رو کمی به سمت عقب خم کن و زیرش یه تکیه‌گاه محکم بذار تا ثابت بمونه، یا اینکه از یه نفر بخواه دستگاه رو برات نگه داره.

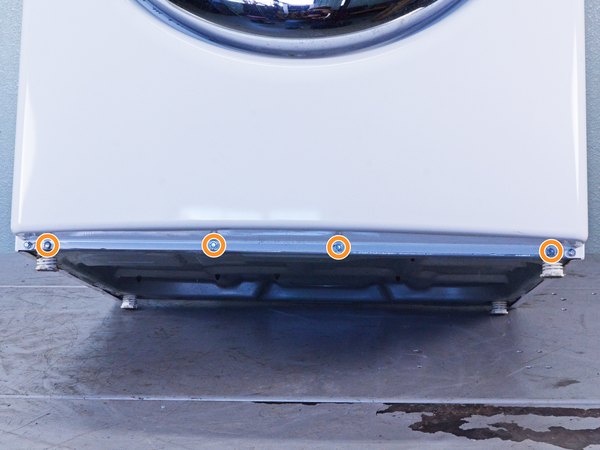

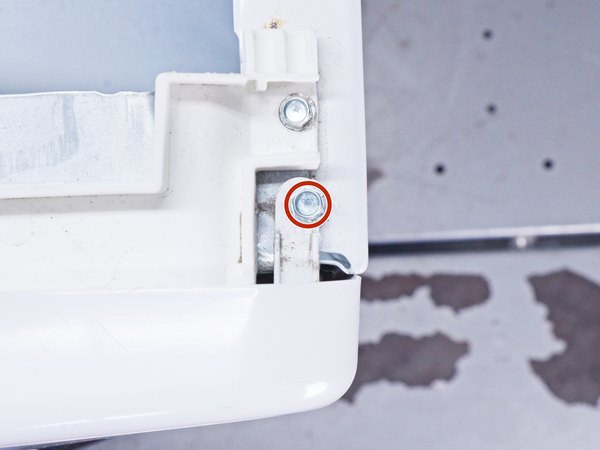

← حالا پیچ‌های فلزی که در لبه پایینی پنل جلویی قرار دارن رو پیدا کن و بازشون کن.

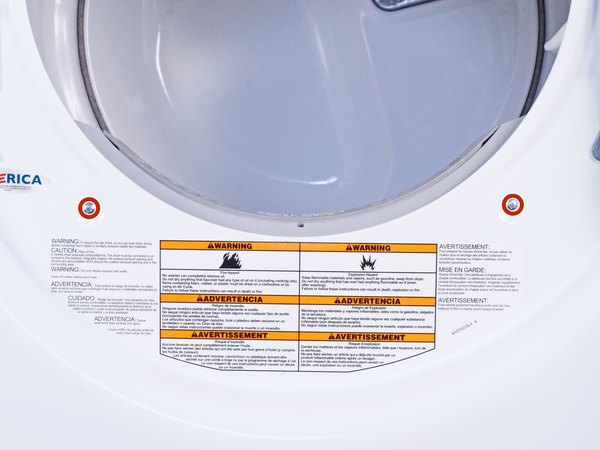

← در خشک‌کن رو باز کن و پیچ‌هایی که داخل محدوده در و پایین دهانه ورودی محفظه قرار دارن رو هم باز کن.

این پنل یکم سنگین و بدبار. پیشنهاد می‌کنم برای این مرحله از یه دوست کمک بگیری تا پنل یهو نیفته و آسیب نبینه.

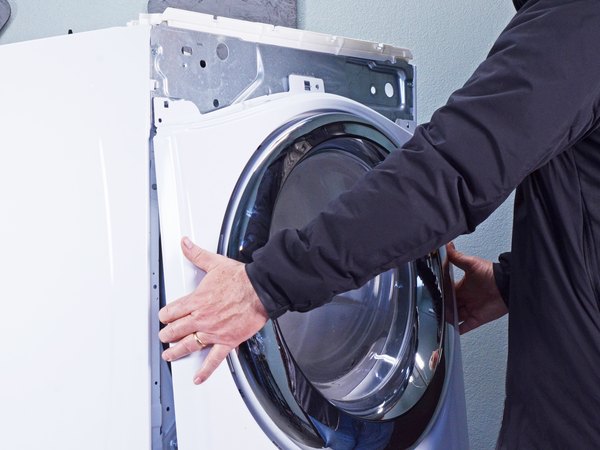

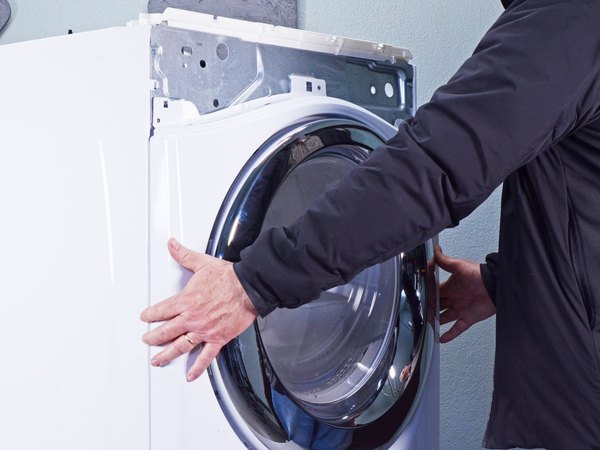

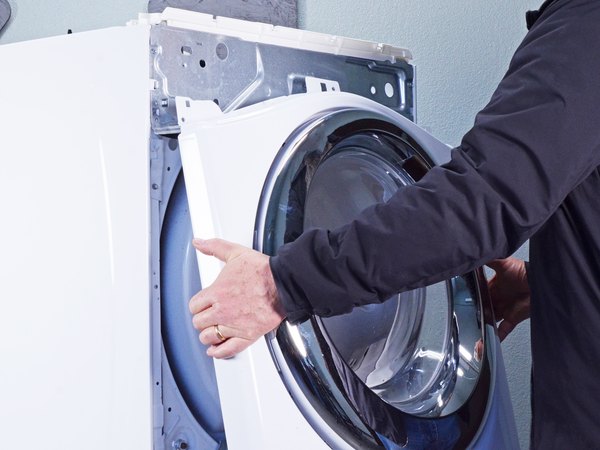

لبه پایینی پنل رو بگیر و حدود 5 تا 7 سانتی‌متر از شاسی دستگاه فاصله بده. حالا پنل جلویی رو به سمت بالا بکش تا از روی زبانه‌های کوچیکی که بالای شاسی هستن آزاد بشه و بتونی کامل برش داری.

موقع برداشتن پنل خیلی مراقب باش که دسته سیم سوییچ در، به جایی گیر نکنه و پاره نشه.

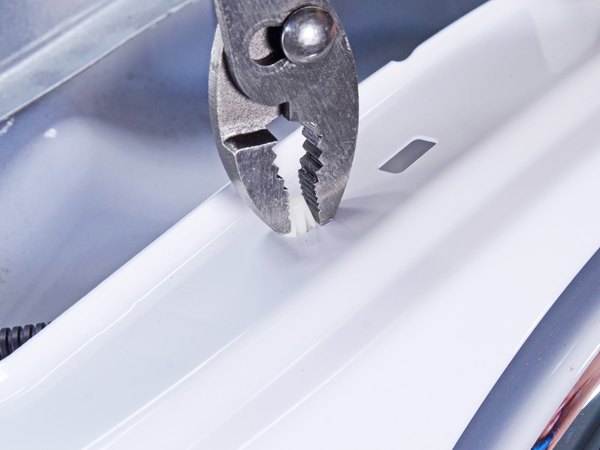

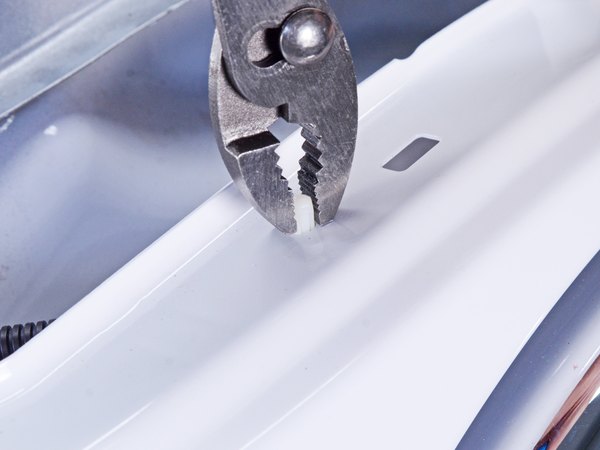

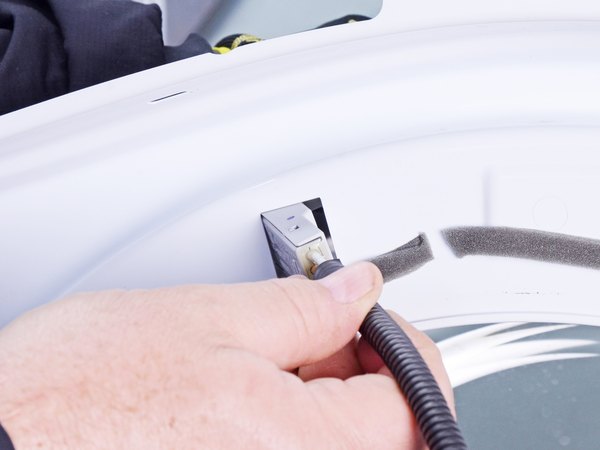

با یه انبردست (ترجیحا مفصل‌لغزان)، خارهای گیره نگهدارنده دسته سیم رو فشار بده تا جمع بشن. در حالی که خارها رو فشار میدی، گیره رو از داخل سوراخ نصبش به سمت بیرون هل بده تا دسته سیم سوییچ کاملا آزاد بشه.

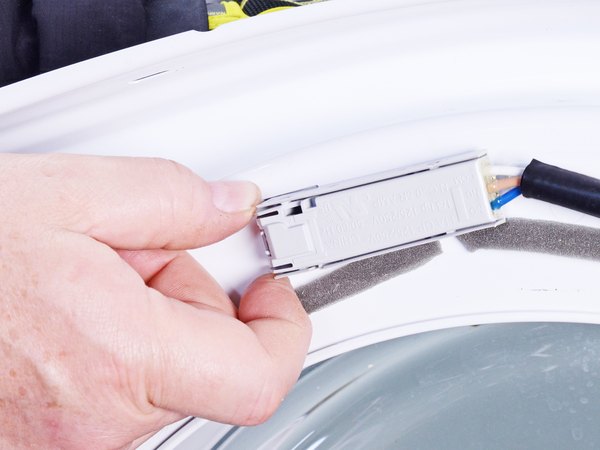

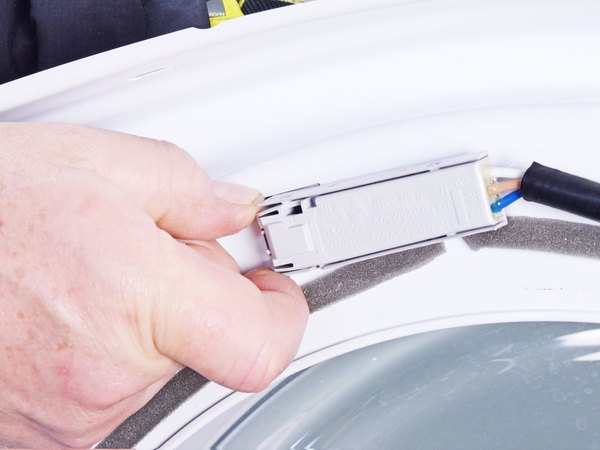

برو پشت پنل جلویی؛ باید خارهای انتهای سوییچ رو به سمت بدنه خود سوییچ فشار بدی تا از جاش رها بشه.

قلق این خارها یکم عجیبه. باید اون‌ها رو تو یه مسیر مورب فشار بدی تا آزاد بشن. وقتی درست فشار بدی، خودت متوجه آزاد شدنشون میشی.

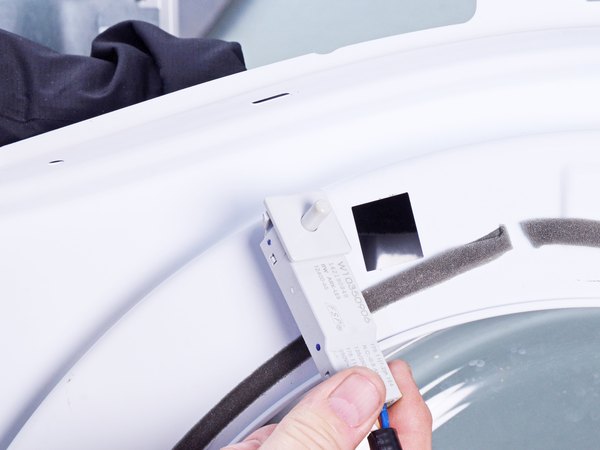

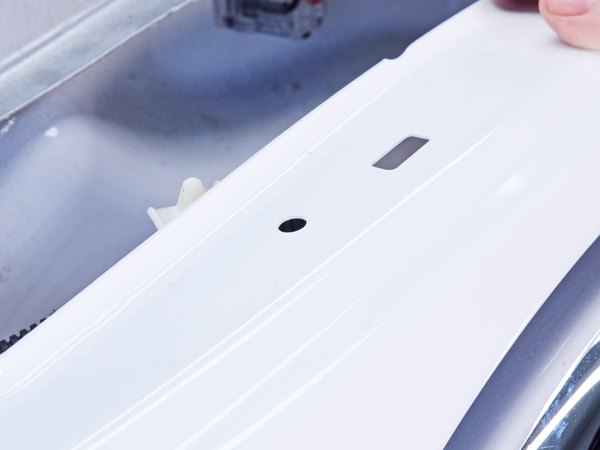

حالا سوییچ رو از توی سوراخی که قرار داره، به سمت جلوی پنل هل بده تا بیرون بیاد.

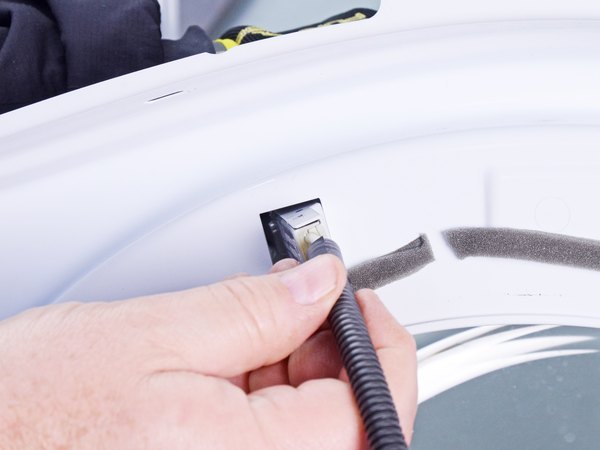

در نهایت، دسته سیم رو از داخل سوراخ نصب روی پنل رد کن تا سوییچ به طور کامل از دستگاه جدا بشه.

توی عکس دوم می‌تونی سوییچ جدا شده رو ببینی و لبه‌های نصبش رو به خوبی تشخیص بدی. این لبه‌ها در قسمت جلوی سوییچ قرار دارن و مستقیما رو به در خشک‌کن هستن.

تو این مرحله می‌خوایم سوییچ رو تست کنیم و برای این کار به یه مولتی‌متر نیاز داری. مطمئن شو که مولتی‌مترت روی حالت تست بوق (Continuity) یا مقاومت (اهم) تنظیم شده باشه.

پراب‌های مولتی‌متر رو داخل دوتا سوکت بیرونی کانکتور سوییچ قرار بده تا بتونی اتصال کوتاه یا قطعی سوییچ در رو بررسی کنی.

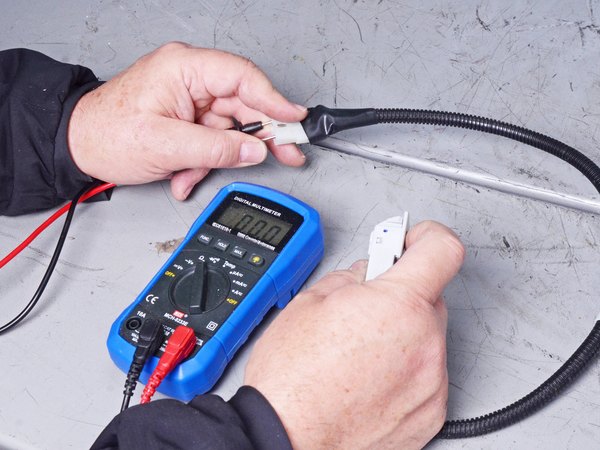

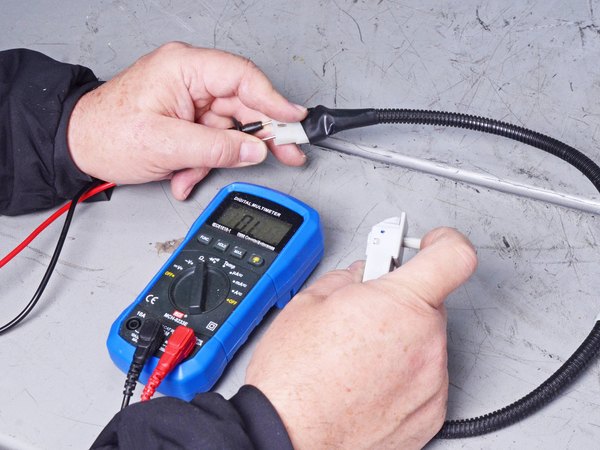

وقتی دکمه روی سوییچ فشرده نشده، مولتی‌متر باید حالت بی‌نهایت یا همون OL رو نشون بده. اما وقتی دکمه سوییچ رو فشار میدی (در حالی که پراب‌ها سر جاشون هستن)، عدد روی مولتی‌متر باید کمتر از 1 اهم رو نشون بده.

اگه هر کدوم از این اعداد اشتباه بود (مخصوصا وقتی دکمه رو فشار میدی و اتصالی برقرار نمیشه)، یعنی سوییچ خراب شده و باید با یه قطعه جدید تعویضش کنی.

خب، کارمون با تست و تعویض سوییچ در خشک‌کن ویرپول تموم شد. حالا برای بستن دستگاه، کافیه تمام این مراحلی که با هم رفتیم رو از آخر به اول انجام بدی. یادت نره که سوکت‌ها و پنل‌ها رو دقیق سر جای خودشون محکم کنی.

امیدواریم این آموزش از آیسی‌مدار برات مفید بوده باشه و تونسته باشی دستگاهت رو بدون مشکل تعمیر کنی. اگه قطعه خراب رو عوض کردی، حتما اون رو به مراکز بازیافت قطعات الکترونیکی بسپار تا به محیط زیست آسیب نرسه. خسته نباشی!
