آموزش کالبدشکافی و تعویض عایق حرارتی بخارپز زیمنس مدل HLHB26

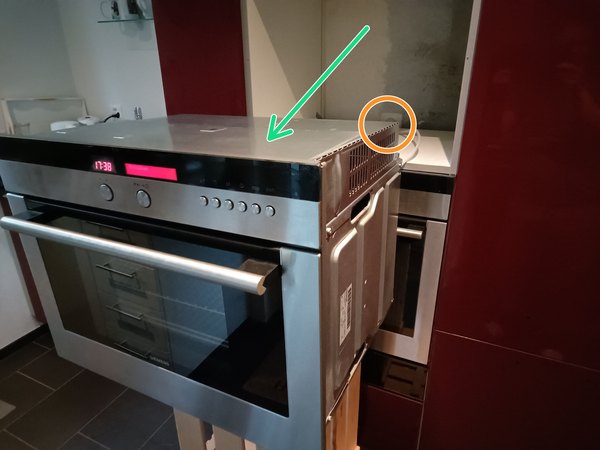

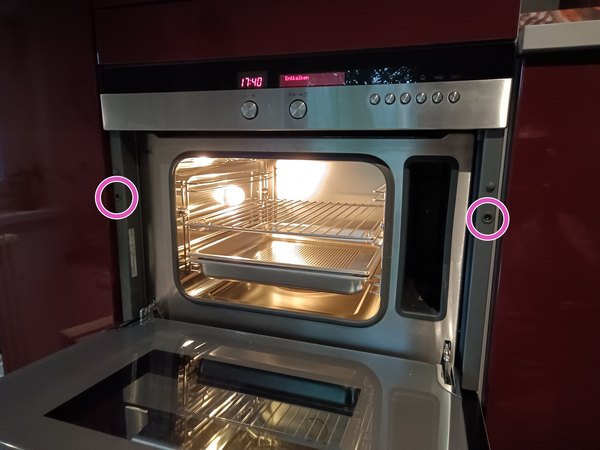

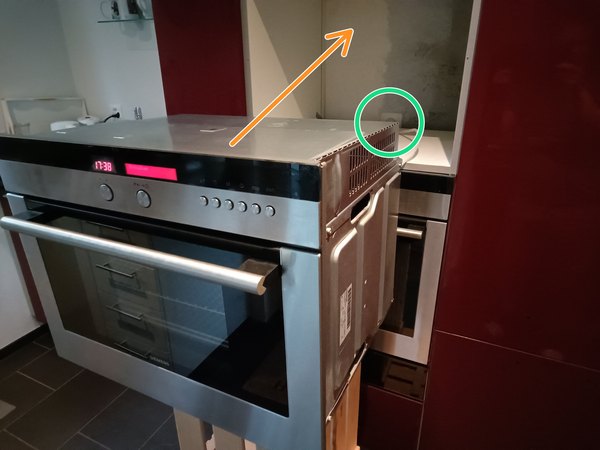

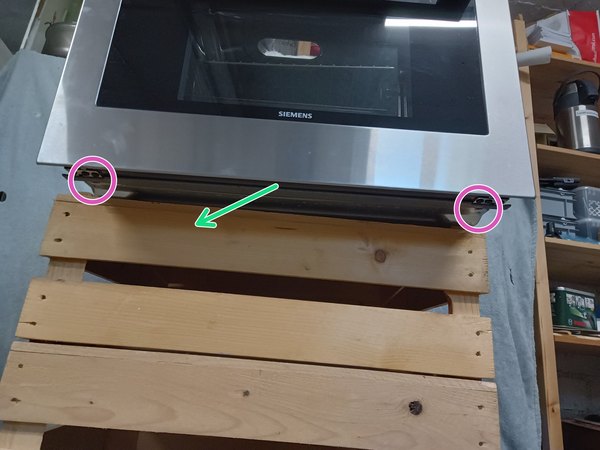

← اول در بخارپز رو باز کن و دو تا پیچی که تو لبه‌های جلویی می‌بینی رو کامل باز کن.

← دستگاه رو به آرومی از داخل کابینت بیرون بکش و روی یه میز یا پایه محکم قرار بده.

← کابل برق اصلی دستگاه رو کامل از پریز جدا کن تا خیالت از بابت ایمنی راحت باشه.

بخارپز رو تو یه فضای خلوت و باز بذار تا بتونی از همه طرف بهش دسترسی داشته باشی و موقع باز کردن قطعات گیج نشی.

حتما دستگاه رو روی یه سطح بلندتر مثل یه میز کار بذار تا موقع تعمیر کمتر خم بشی و تسلط کافی داشته باشی.

یه نکته خوب: برای باز کردن تمام پیچ‌های این دستگاه فقط به همون پیچ‌گوشتی Torx T20 نیاز داری.

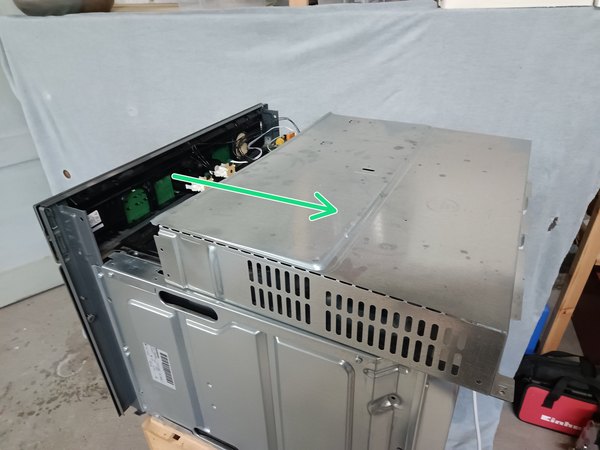

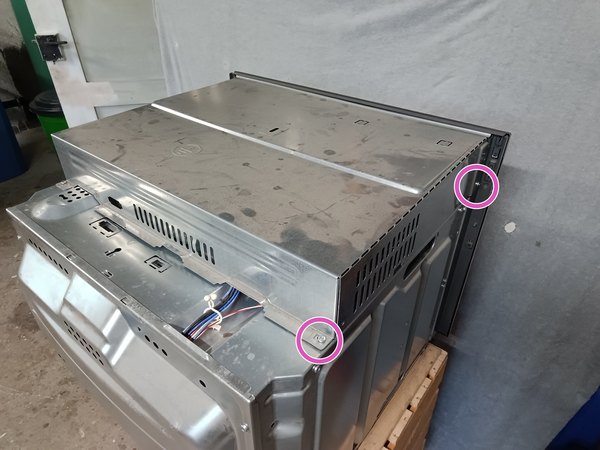

← چهار تا پیچی که روی قاب بالایی قرار دارن رو با پیچ‌گوشتی باز کن.

← حالا درپوش فلزی بالایی رو به آرومی بردار و کنار بذار.

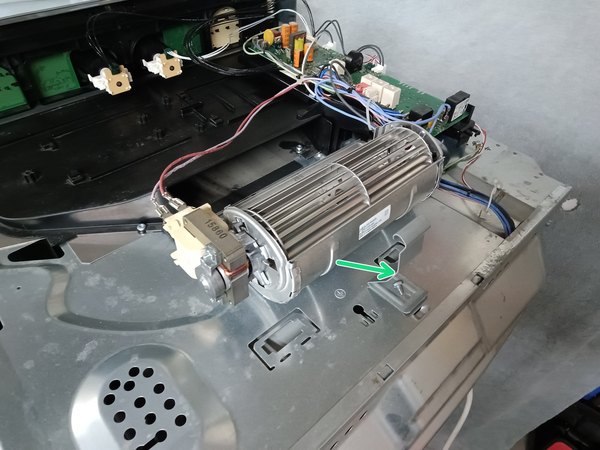

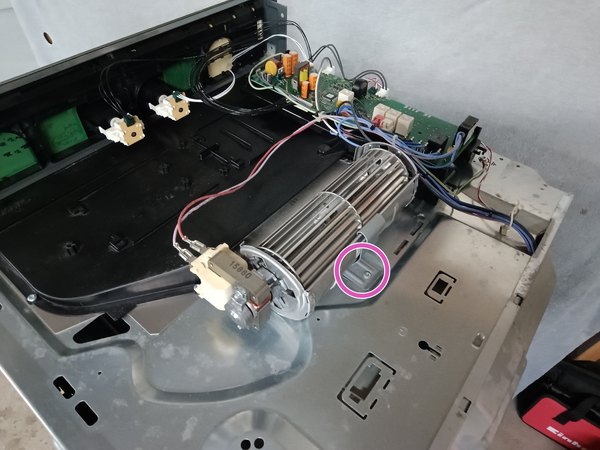

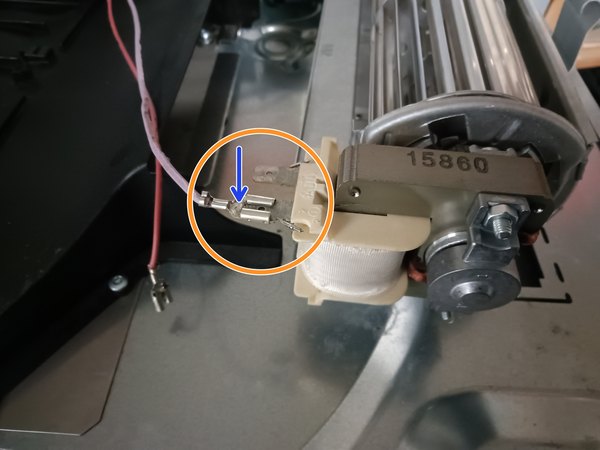

← تک پیچی که روی غلتک فن قرار داره رو پیدا کن و بازش کن.

← پایه نگهدارنده فلزی رو از جاش دربیار.

← سیم‌هایی که به این قسمت وصل شدن رو با دقت جدا کن.

برای جدا کردن سوکت سیم‌ها، یه ضامن کوچیک روی اون‌ها هست؛ اول ضامن رو با انگشتت فشار بده و بعد سوکت رو بکش تا پایه‌ها آسیب نبینن.

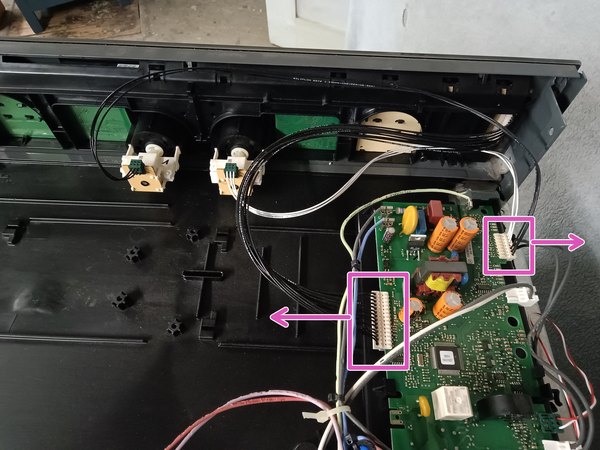

← کابل چند رشته‌ای که به ماژول نمایشگر جلو وصله رو با احتیاط بیرون بکش.

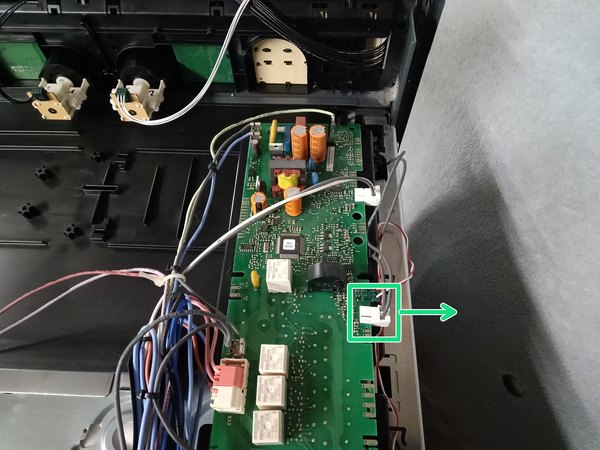

← سوکت مربوط به سوییچ در بخارپز رو هم آروم جدا کن.

این کابل‌هایی که الان آزاد کردی رو مرتب کن و یه گوشه قرار بده تا موقع کار جلوی دست‌وپات نباشن.

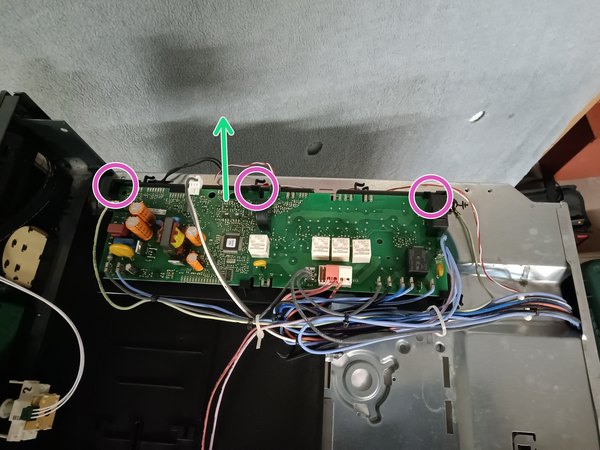

← خارهای پلاستیکی یا زبانه‌های نگهدارنده برد رو کمی به سمت بیرون فشار بده.

← حالا ماژول قدرت رو به سمت بالا بکش و از تو پایه نگهدارنده‌ش خارج کن.

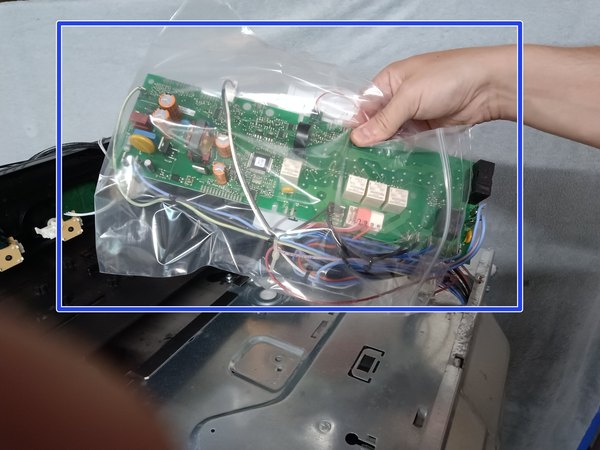

برای اینکه این برد حساس در برابر الکتریسیته ساکن یا ضربه‌های فیزیکی آسیب نبینه، حتما اون رو داخل یه پلاستیک تمیز بپیچ و یه جای امن بذار.

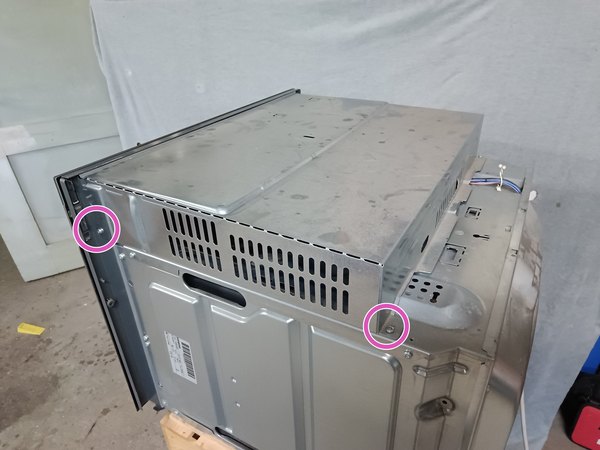

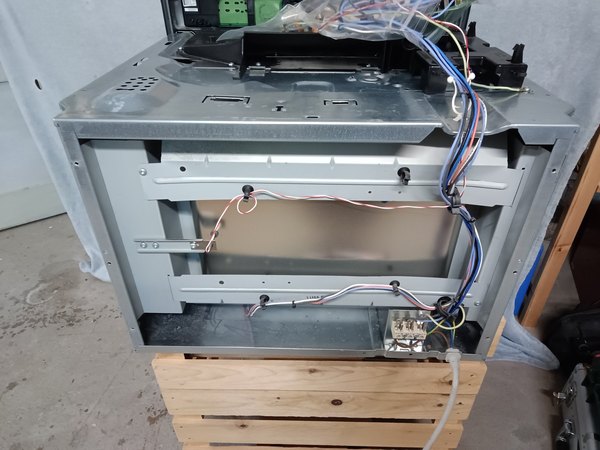

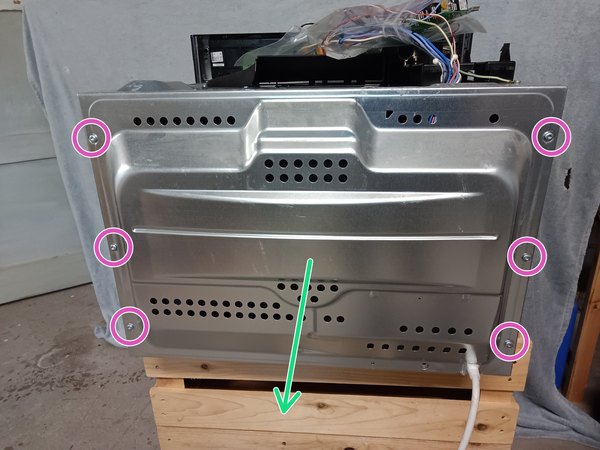

← 6 تا پیچی که پنل پشتی دستگاه رو نگه داشتن رو باز کن.

← حالا بخش پشتی بدنه رو کامل جدا کن و کنار بذار.

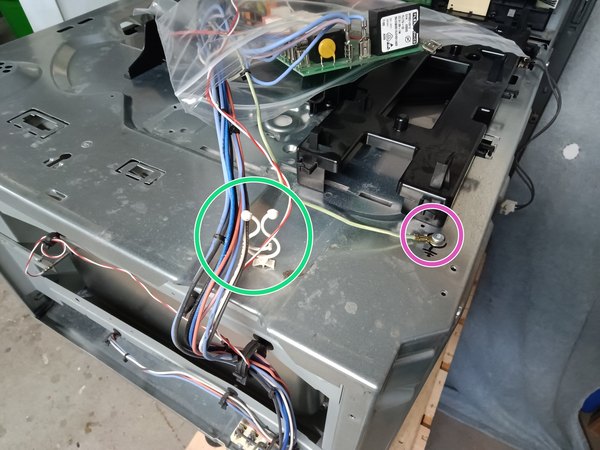

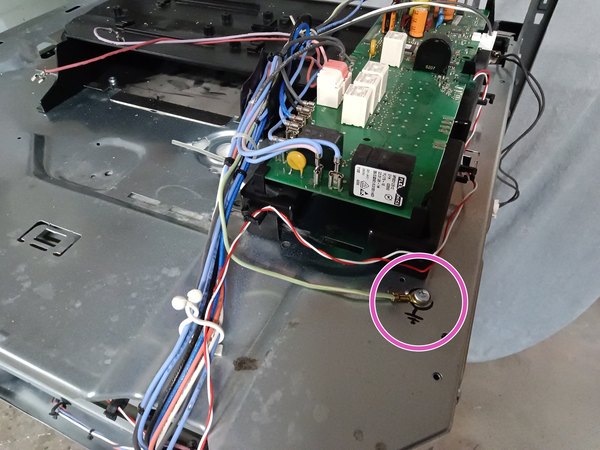

← پیچی که سیم ارت (اتصال زمین) رو به بدنه محکم کرده باز کن.

← کابل‌ها رو از داخل گیره‌های نگهدارنده‌شون آزاد کن.

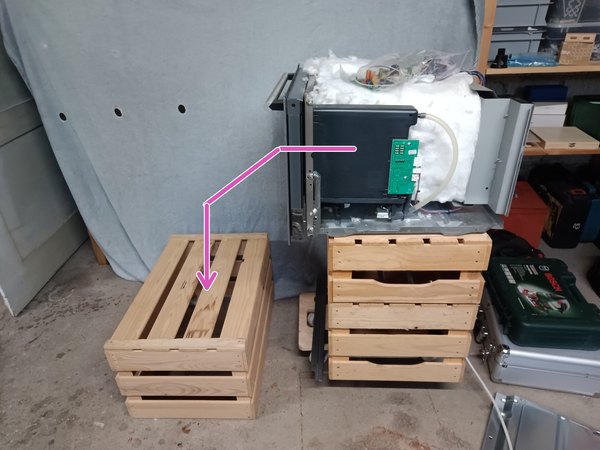

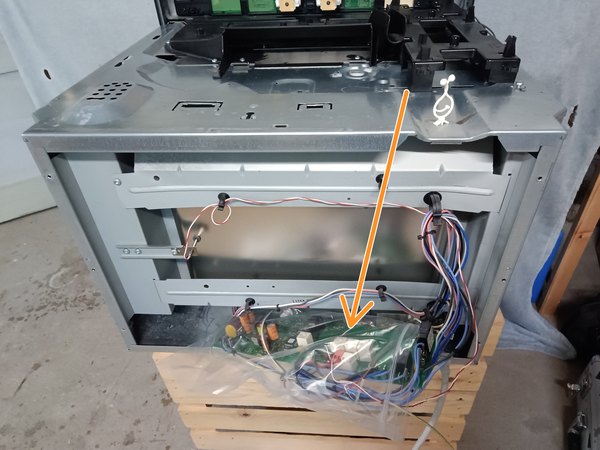

← حالا همون ماژول قدرتی که تو پلاستیک پیچیده بودی رو آروم پایین دستگاه بذار تا کشیده نشه.

← کابل‌های جلویی رو کامل بزن کنار تا مزاحمت ایجاد نکنن.

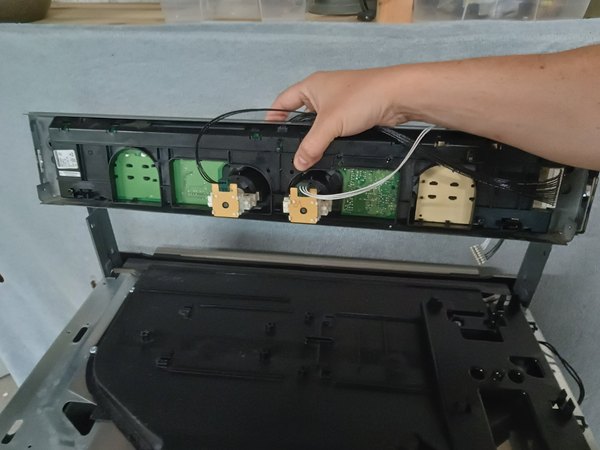

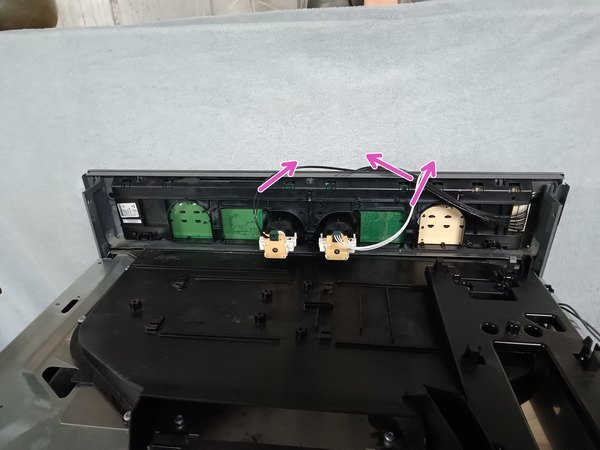

← ماژول نمایشگر رو آروم به سمت بالا بکش.

← اگه گیر کرده بود، می‌تونی زبانه‌های کناری رو یه کوچولو با احتیاط بالا بیاری تا آزاد بشه.

اگه نیازی به باز کردن کامل بخش نمایشگر نداری، می‌تونی از این چند مرحله مربوط به نمایشگر عبور کنی و بری سراغ ادامه کار.

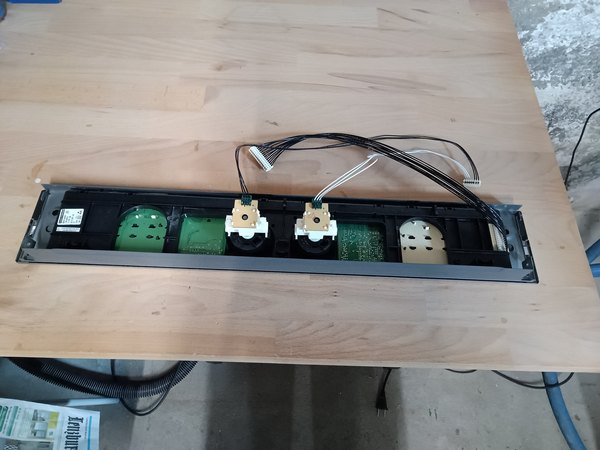

ماژول نمایشگر رو روی یه سطح صاف و تمیز بذار تا خط نیفته.

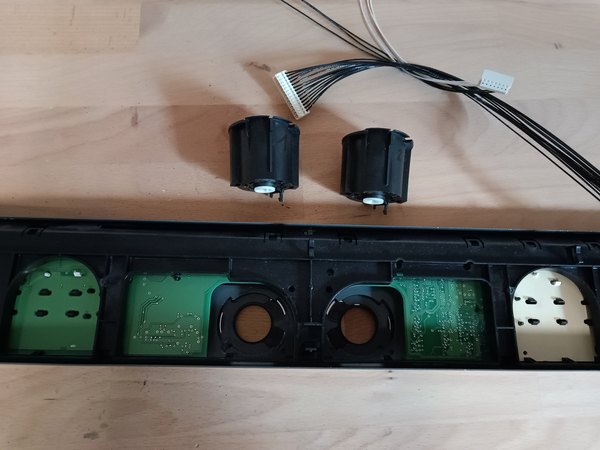

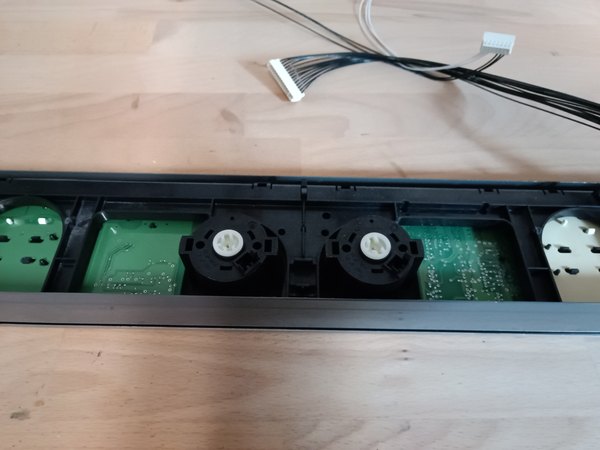

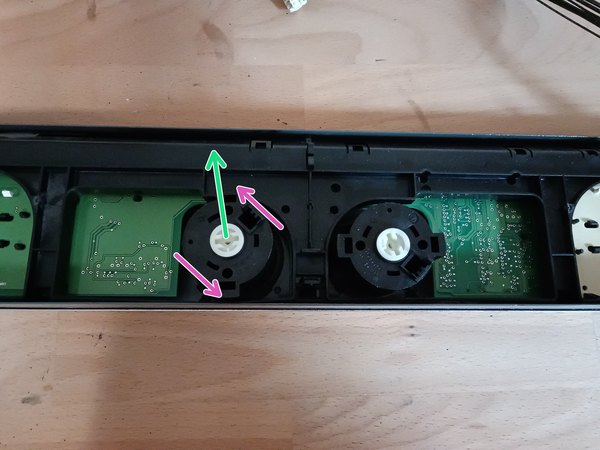

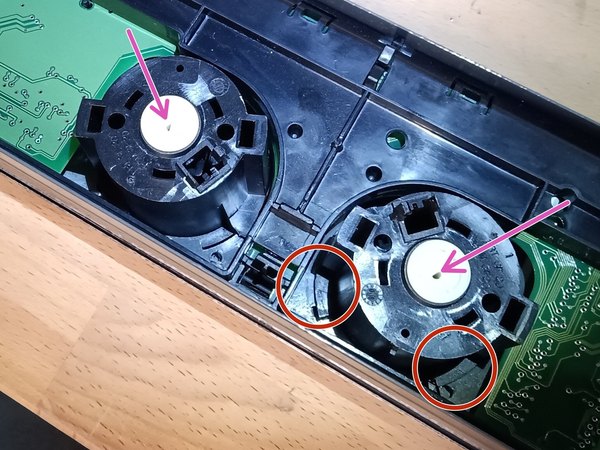

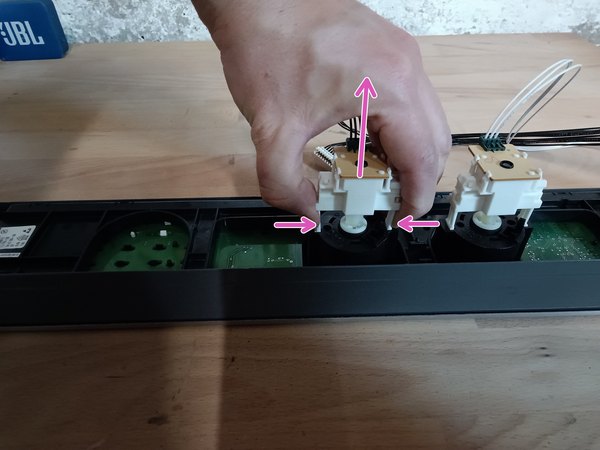

← پتانسیومتر (ولوم چرخشی) رو کمی با انگشتات فشار بده و از جاش بکش بیرون.

← پایه‌های پلاستیکی نگهدارنده رو به اندازه 90 درجه خلاف جهت عقربه‌های ساعت بچرخون.

← حالا با احتیاط اون‌ها رو به سمت بیرون بکش.

حواست باشه اینجا نباید زور بزنی، محکم بکشی یا از چیزی به عنوان اهرم استفاده کنی، چون این قطعات زود می‌شکنن.

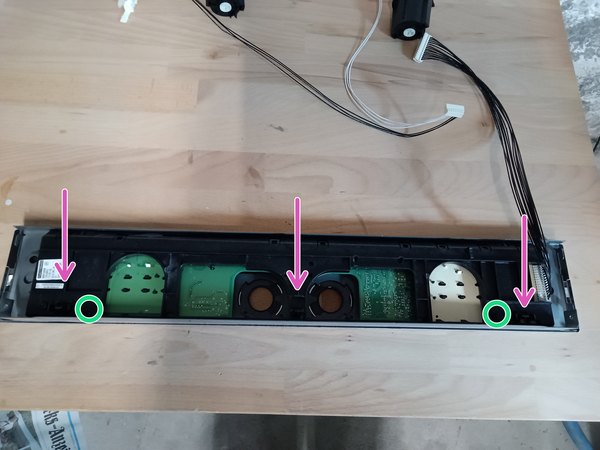

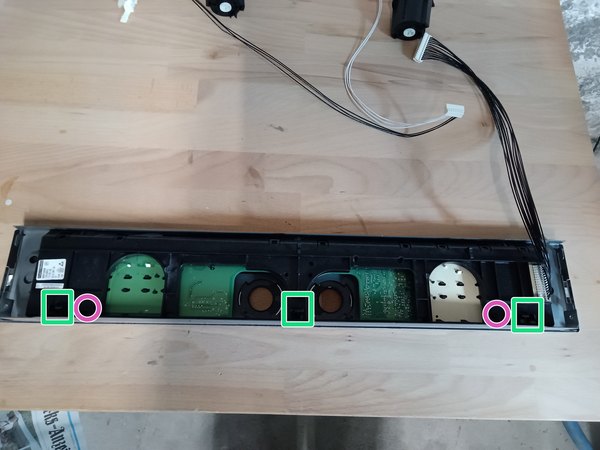

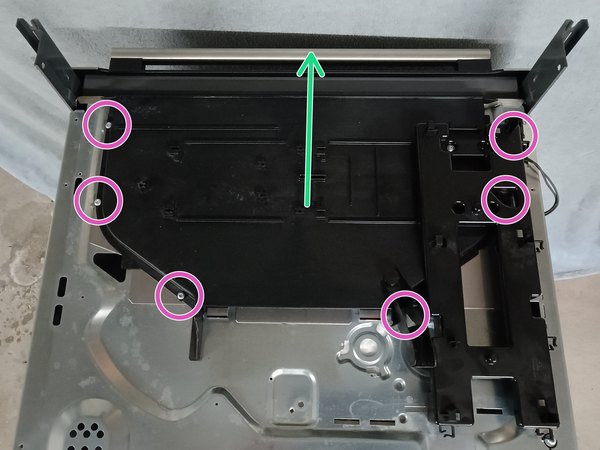

← دو تا پیچ مربوطه رو باز کن.

← 3 تا اهرم یا خار پلاستیکی رو هم‌زمان فشار بده.

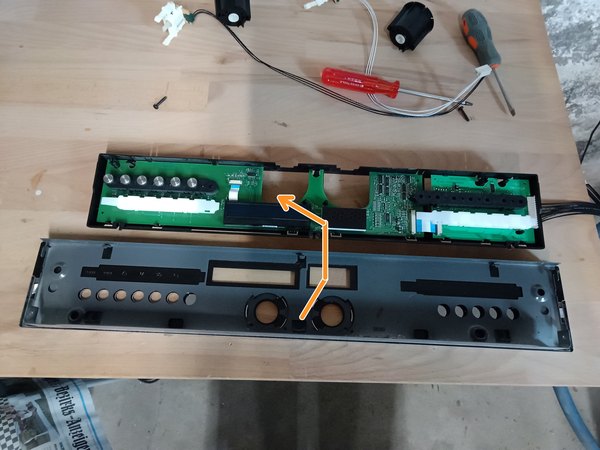

← حالا ماژول نمایشگر رو کامل بکش بیرون.

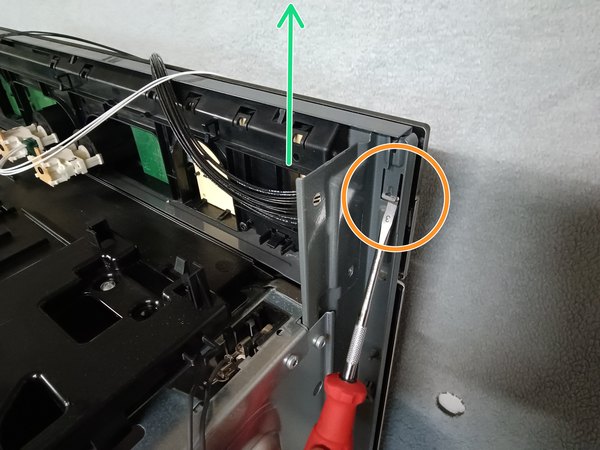

سمت چپ معمولا خیلی سفت جا خورده. اگه لازم شد می‌تونی با یه پیچ‌گوشتی خیلی نرم زیرش بندازی تا آزاد بشه، ولی مراقب باش پلاستیکش خط نیفته.

← برای بستن دوباره نمایشگر، اول اون رو سر جاش قرار بده تا صدای کلیک خارها رو بشنوی.

← بعد هم اون 2 تا پیچش رو سر جاشون محکم کن.

← پایه‌های نگهدارنده‌ای که 90 درجه چرخونده بودی رو دوباره جا بزن و پیچشون کن.

دقت کن که موقع بستن پیچ‌ها، هر دو تا زبانه باید کامل درگیر بشن.

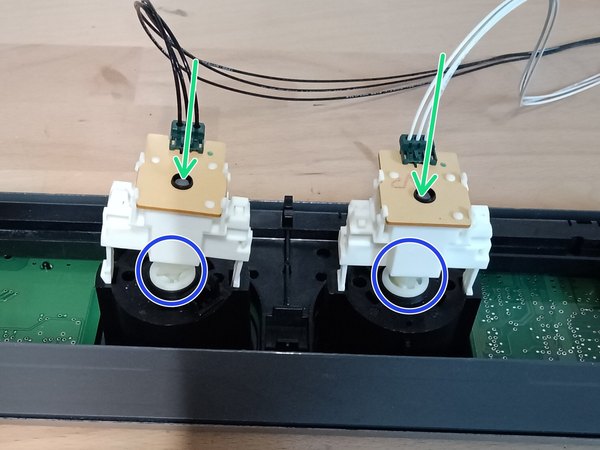

← پتانسیومتر یا همون ولوم رو سر جاش فشار بده تا کلیک کنه.

حواست باشه جهت قرارگیری ولوم درست باشه و موقع چرخوندن گیر نکنه.

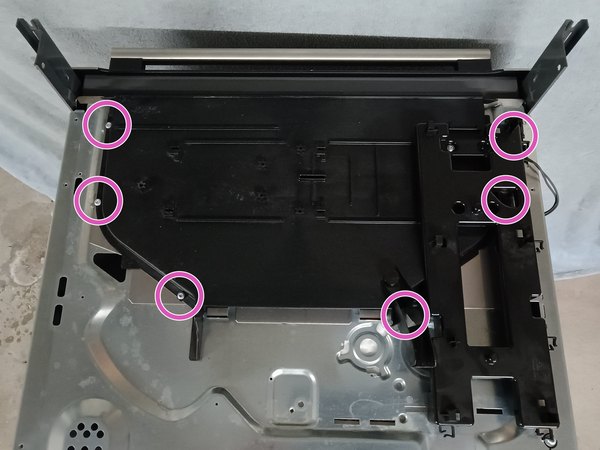

← 6 تا پیچی که درپوش سیستم تهویه رو نگه داشتن باز کن.

← قاب تهویه رو با دقت جدا کن و کنار بذار.

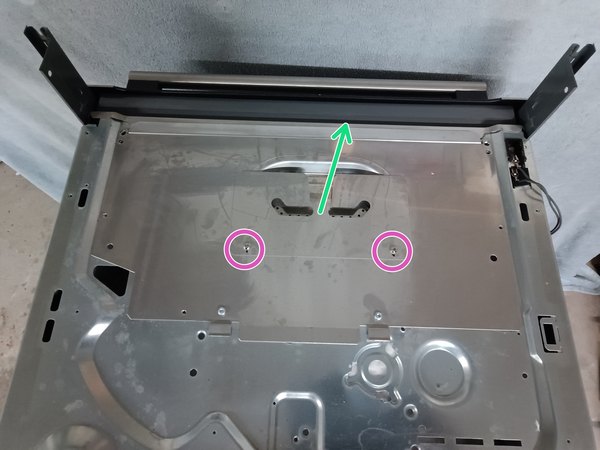

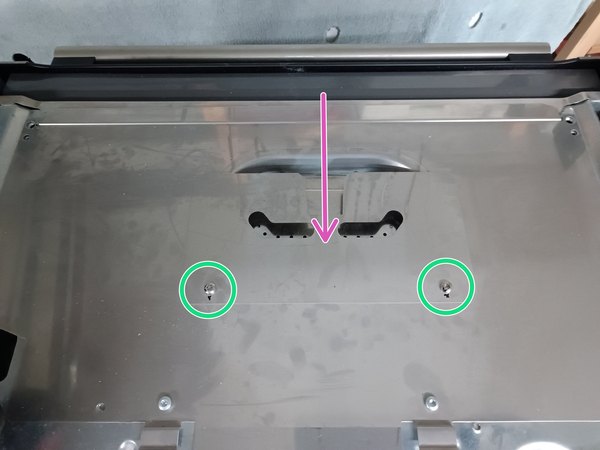

← 2 تا پیچ این قسمت رو باز کن.

← ورق فلزی فولادی رو بردار.

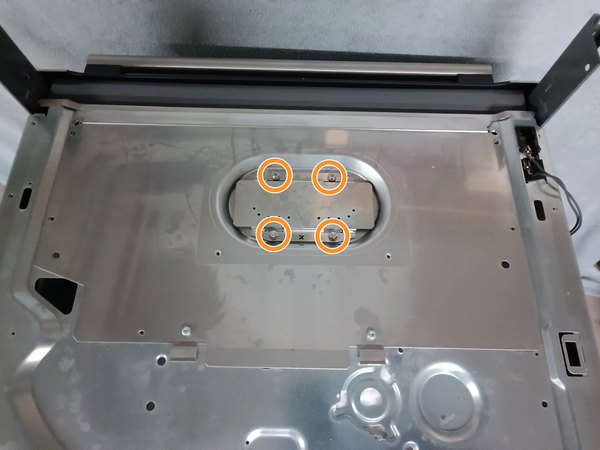

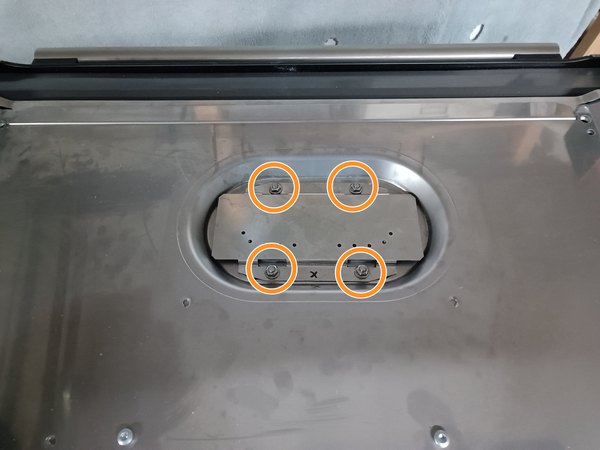

← 4 تا مهره‌ای که تو تصویر مشخص شده رو باز کن.

دریچه فلزی رو هم دربیار.

یه ترفند خوب: حتما با یه ماژیک روی این قطعات فلزی علامت بزن تا موقع بستن بدونی دقیقا کدوم وری و کجای دستگاه قرار می‌گرفتن.

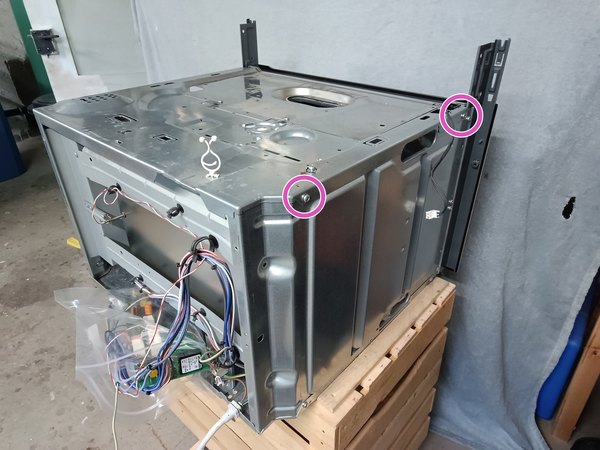

← 4 تا پیچ (هر سمت 2 تا) رو باز کن.

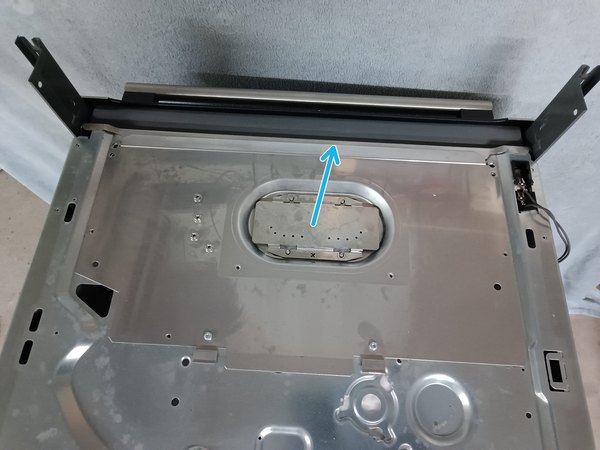

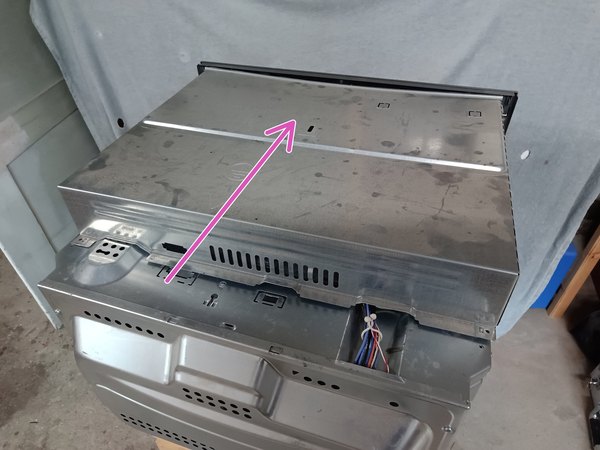

← حالا کل پوسته بالایی بدنه رو با دو دست بگیر و بلند کن.

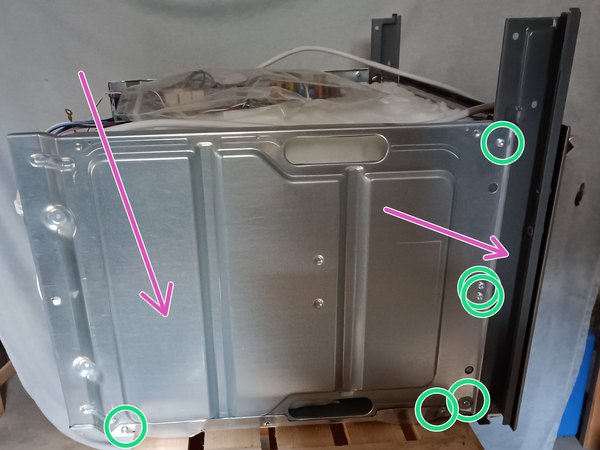

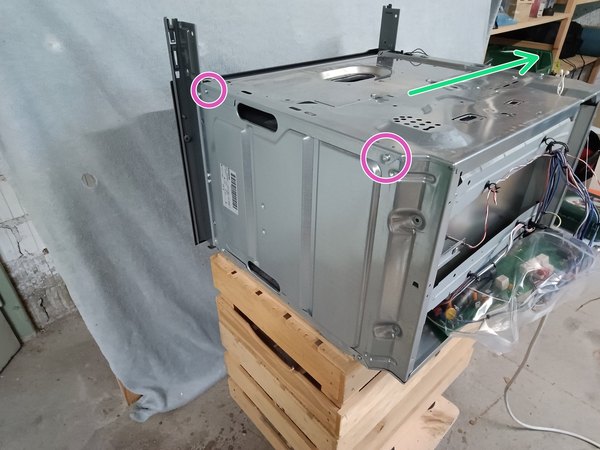

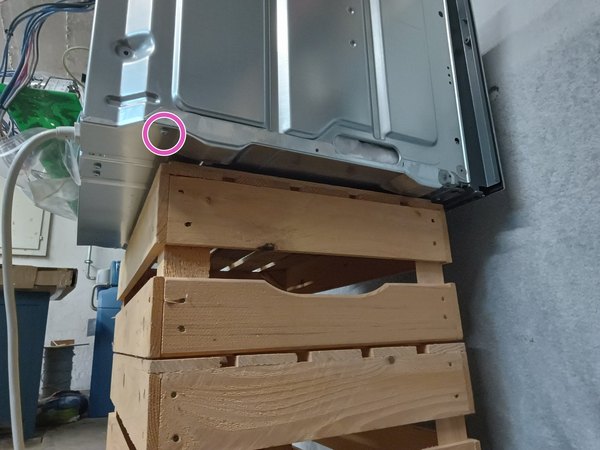

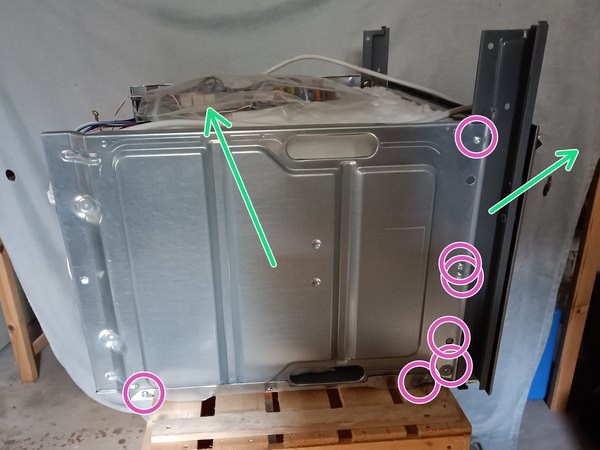

← یه پیچ که تو قسمت پایینی قرار داره رو باز کن.

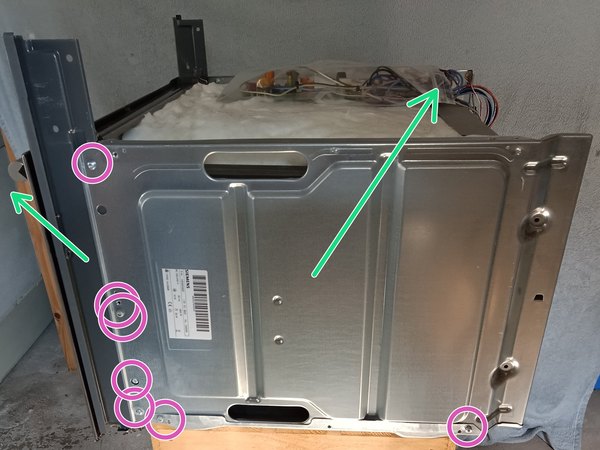

← 7 تا پیچ دیگه که روی دیواره کناری هستن رو هم کامل باز کن.

← پنل کناری بدنه و ریل اون رو از دستگاه جدا کن.

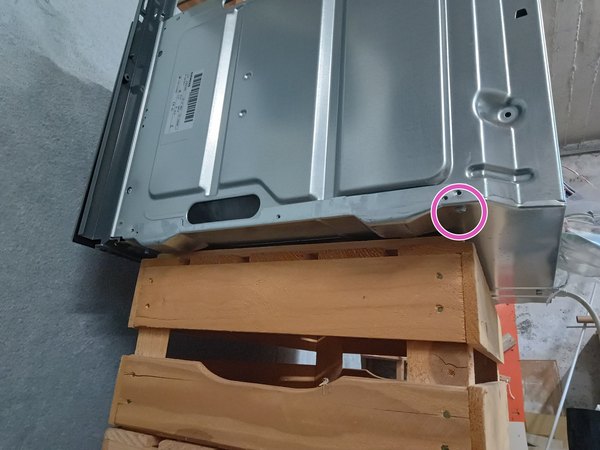

← دقیقا مثل سمت قبلی، تک پیچ پایینی رو باز کن.

← 7 تا پیچ دیواره رو باز کن.

← پنل کناری و ریل این سمت رو هم کامل بردار.

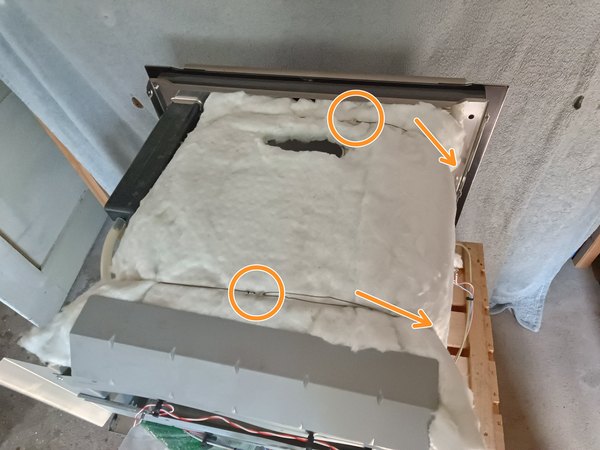

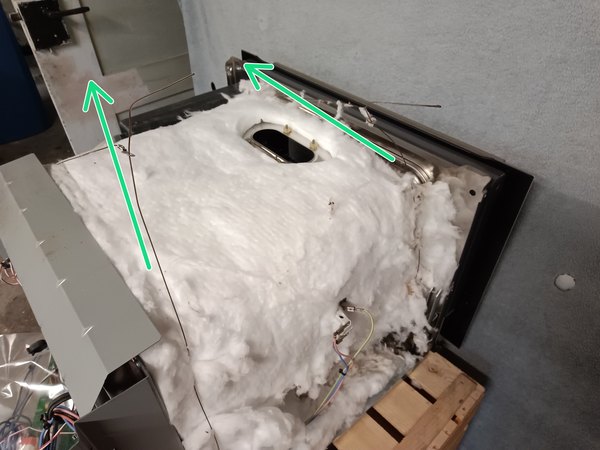

← سر سیم‌های فلزی نگهدارنده رو به سمت بالا خم کن.

← این مفتول‌ها رو از داخل سوراخ‌ها یا حلقه‌هاشون بیرون بکش و کامل برش دار.

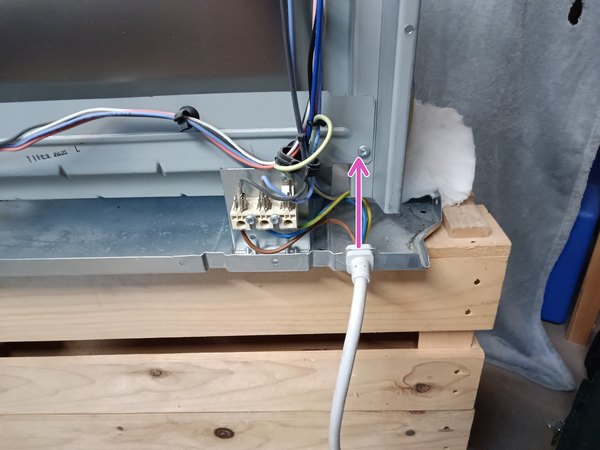

← کابل اصلی برق رو از جاش بکش بیرون.

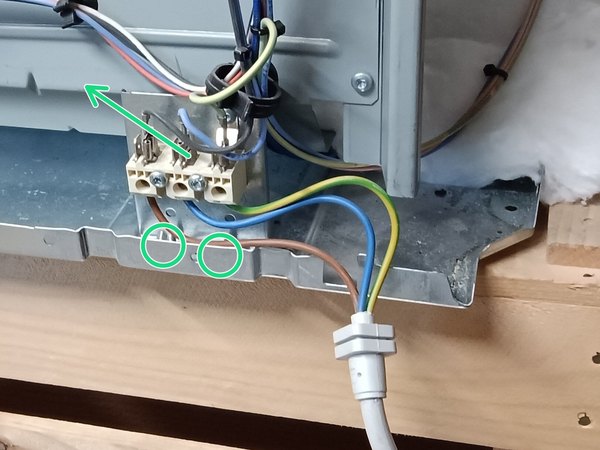

← ترمینال یا همون محل اتصال کابل رو که با 2 تا پیچ محکم شده باز کن و برش دار.

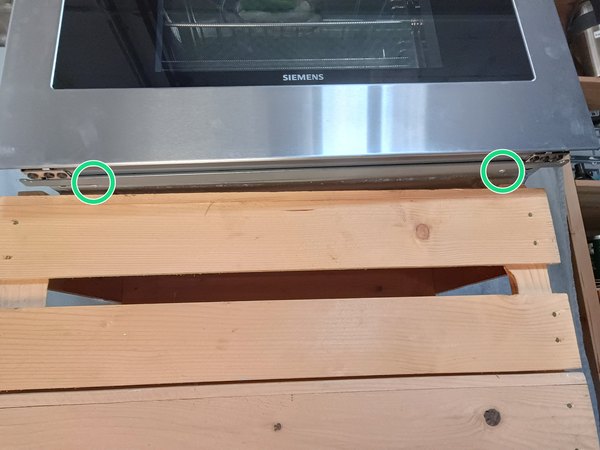

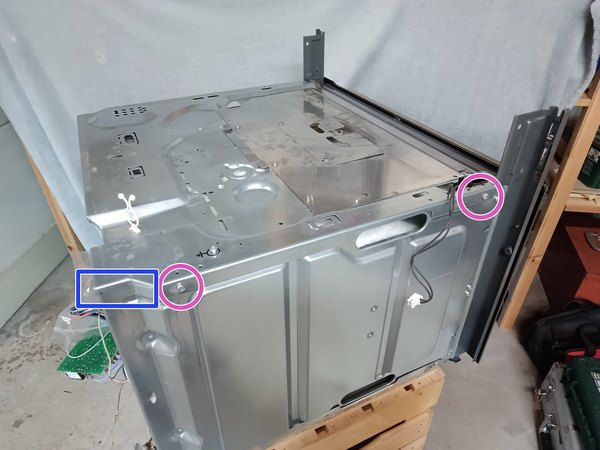

← پایین دستگاه سمت جلو، 2 تا پیچ هست که باید بازشون کنی.

← ناودانی یا همون مسیر تخلیه آب رو جدا کن.

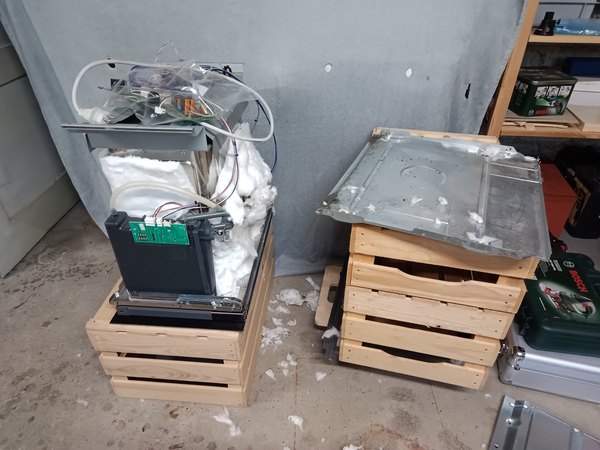

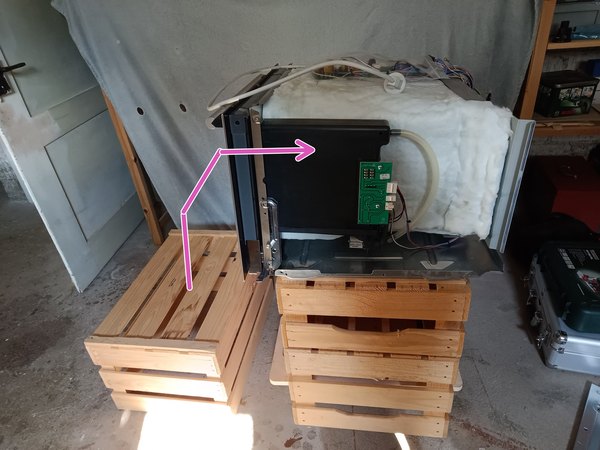

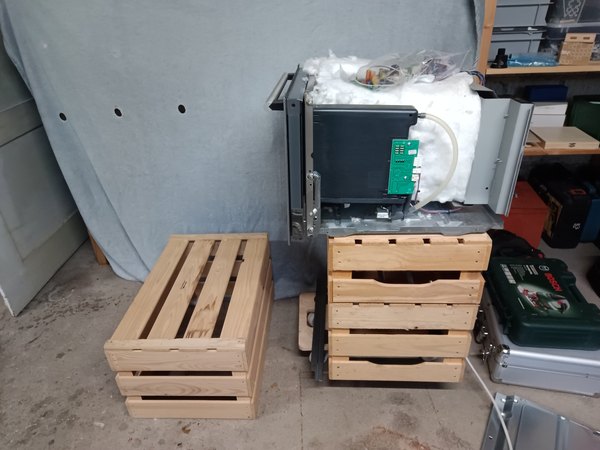

← بخش بالایی و اصلی محفظه بخارپز رو کج کن و به آرومی روی در دستگاه تکیه بده.

حتما یه پارچه نرم یا زیرانداز تمیز روی در بنداز که شیشه‌ش خط نیفته یا آسیب نبینه.

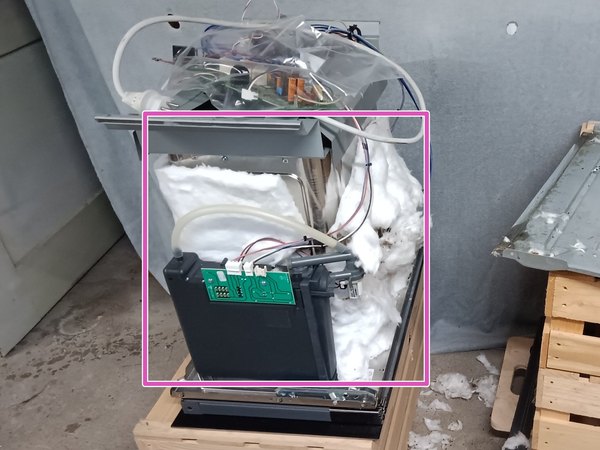

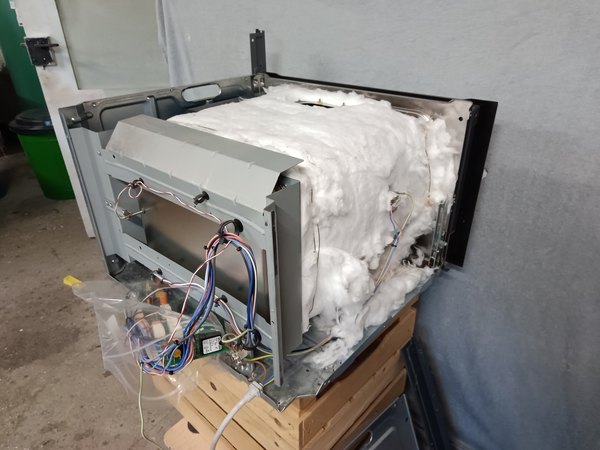

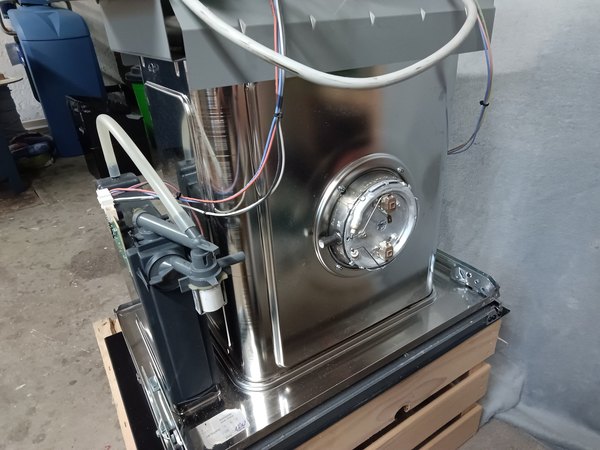

← بالاخره رسیدیم به اصل کاری! عایق حرارتی قدیمی و فرسوده رو کامل از دور محفظه جدا کن.

حتما تمام پرزها، خورده‌ها و تیکه‌های باقی‌مونده روی بدنه رو تمیز کن تا سطح برای نصب عایق جدید آماده بشه.

یه هشدار جدی: حتما از دستکش کار و لباس آستین‌بلند استفاده کن. پشم‌شیشه و الیاف این عایق‌ها می‌تونه به شدت باعث خارش و حساسیت پوستی بشه.

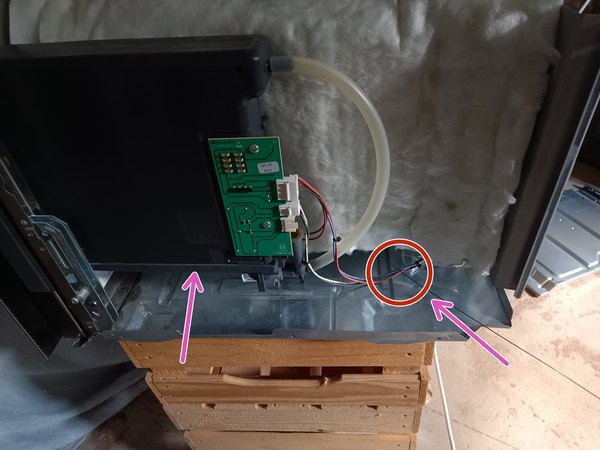

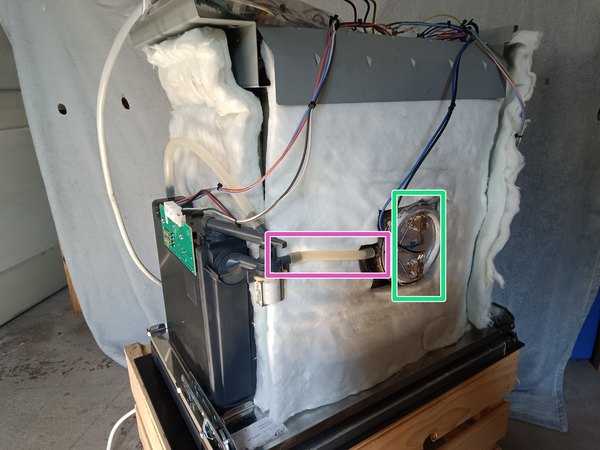

← شیلنگ رو از روی سینی یا محفظه بکش و جدا کن.

← کابل متصل به سینی رو هم دربیار تا مزاحم نصب عایق جدید نشن.

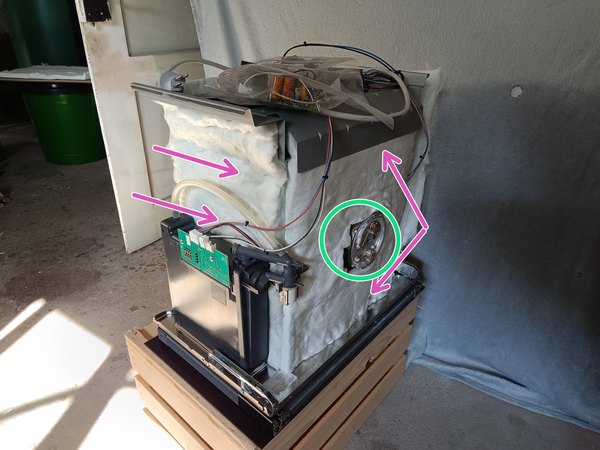

← عایق حرارتی جدیدت رو بیار و آروم دور محفظه بپیچون یا سر جاش قرار بده.

← با استفاده از یه کاتر، جای سینی رو روی عایق جدید برش بزن.

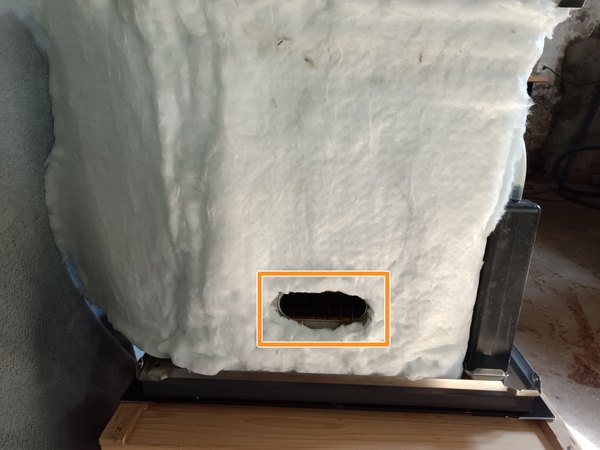

← سوراخ مربوط به دریچه خروج هوا (اگزوز) رو هم با دقت روی عایق دربیار.

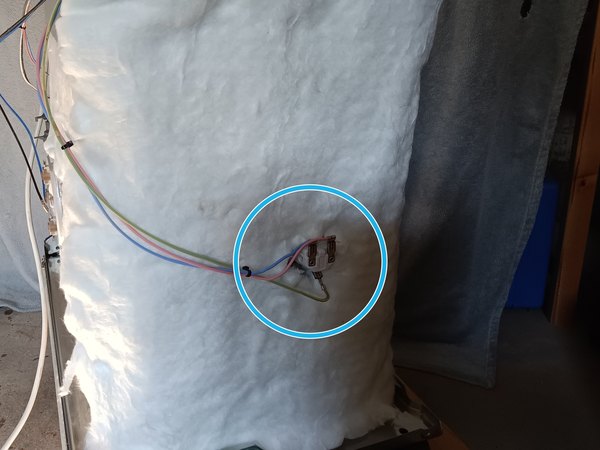

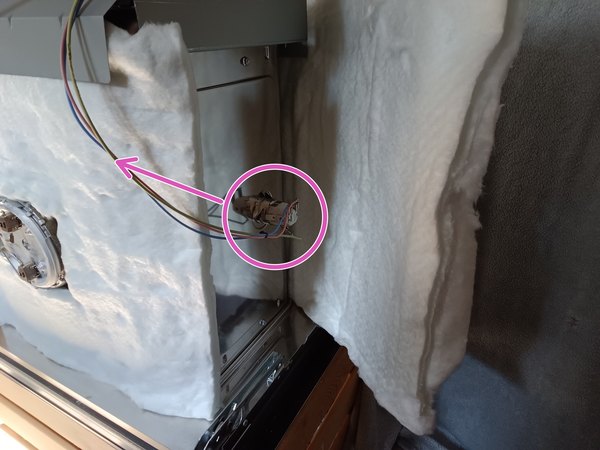

← کابل مربوط به لامپ روشنایی داخل فر رو جدا کن.

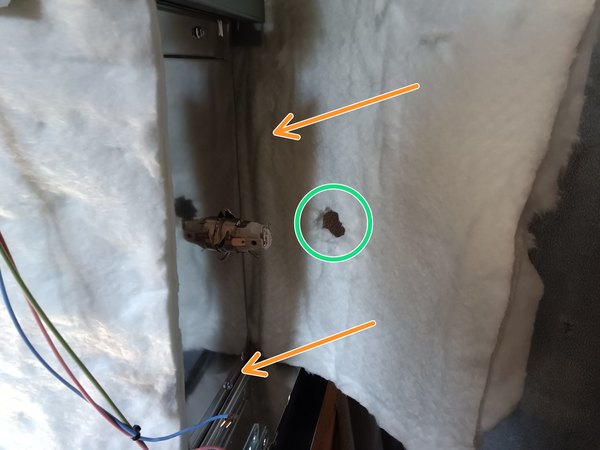

← روی عایق به اندازه جای لامپ یه برش کوچیک ایجاد کن.

← عایق رو از روی لامپ رد کن تا قشنگ سر جاش بشینه.

حالا کابل لامپ رو دوباره وصل کن.

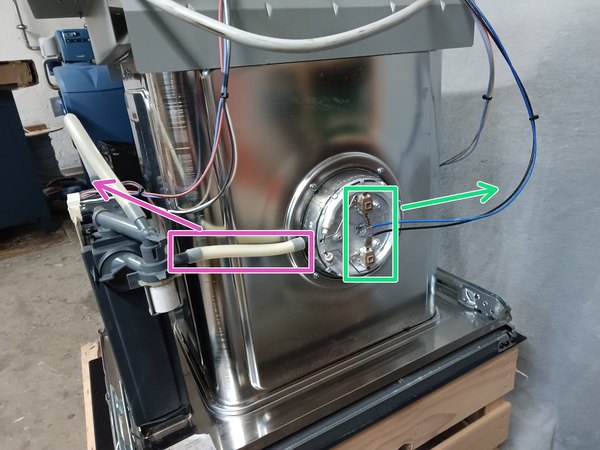

← شیلنگی که قبلا باز کرده بودی رو دوباره به سینی وصل کن.

← کابل سینی رو هم سر جاش جا بزن.

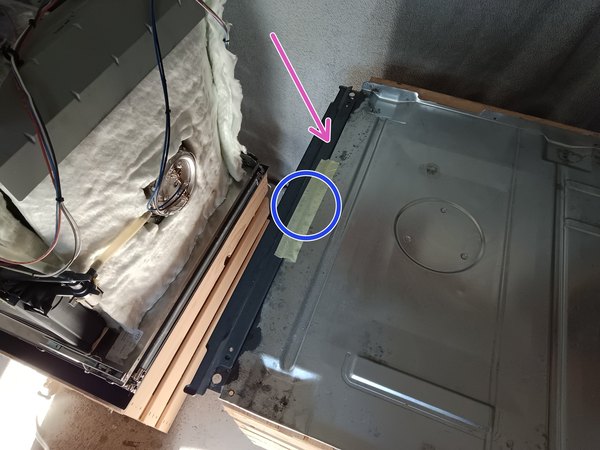

← ناودانی تخلیه آب رو روی کفی پایینی بدنه قرار بده.

موقتا با یه تیکه چسب نواری ثابتش کن تا موقع ادامه کار تکون نخوره.

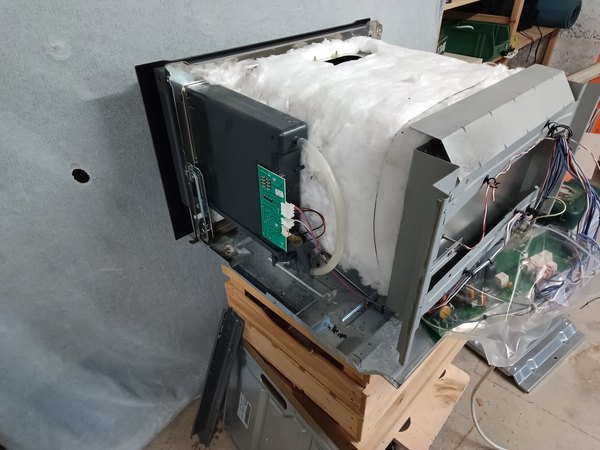

← بخش بالایی و محفظه بخارپز رو که تکیه داده بودی، بلند کن و دقیق روی شاسی پایینی قرار بده.

← حالا اون 2 تا پیچ ناودانی رو ببند تا کامل محکم بشه.

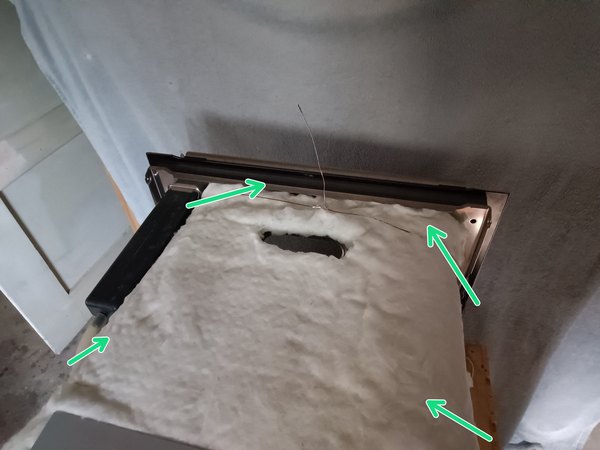

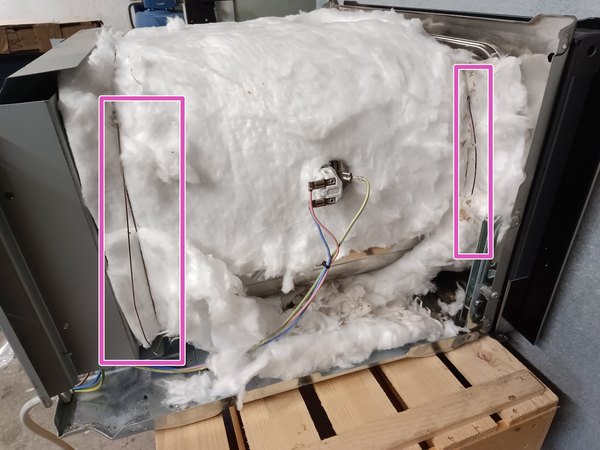

← سیم مفتولی نگهدارنده عایق رو از قسمت پایین وارد کن.

← اون رو دور تا دور عایق حرارتی بپیچ تا عایق رو بغل کنه.

← سر سیم رو از داخل حلقه‌ش رد کن و حسابی بکش تا سفت بشه.

خیلی دقت کن موقع سفت کردن این سیم، هیچ کدوم از کابل‌های برق زیرش گیر نکنن و له نشن!

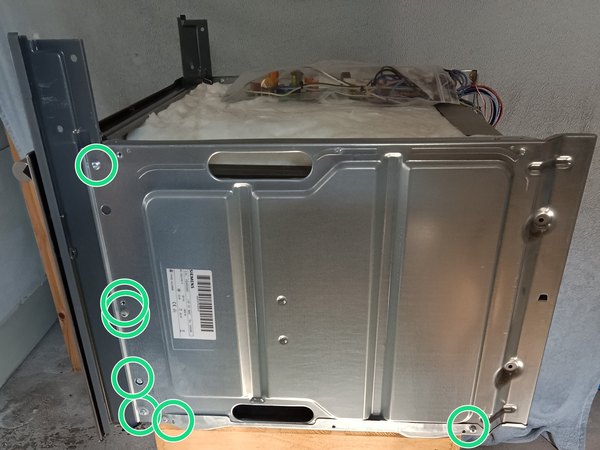

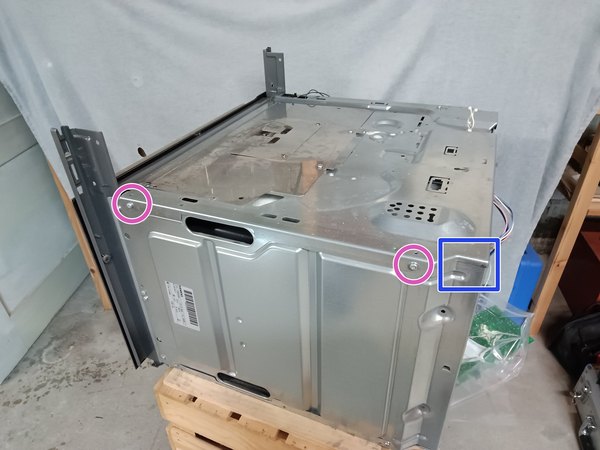

← پنل کناری بدنه و ریل کشویی رو سر جاشون قرار بده.

← 7 تا پیچی که روی دیواره بودن رو ببند.

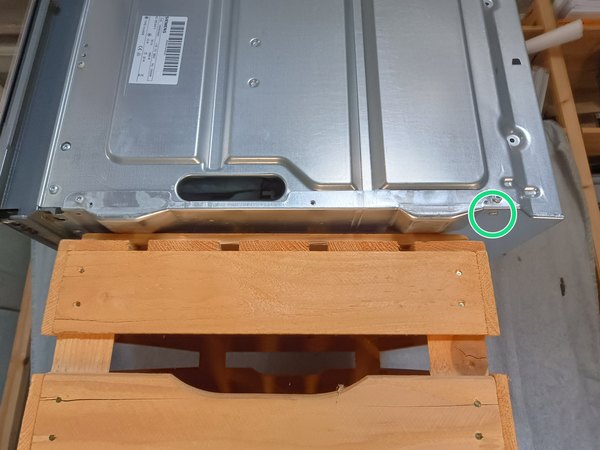

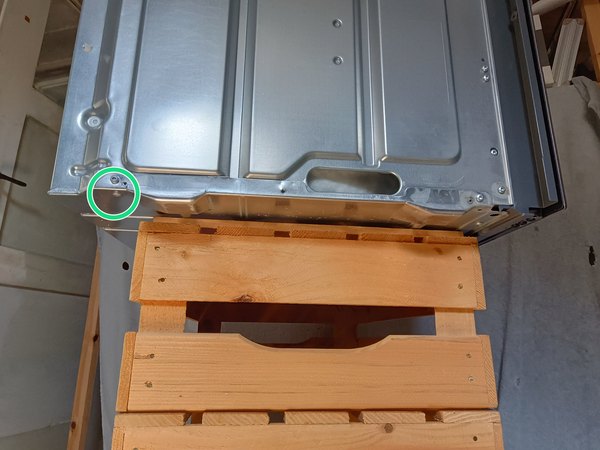

← تک پیچ پایینی رو هم محکم کن.

← برای سمت دیگه هم پنل و ریل رو نصب کن.

← 7 تا پیچ دیواره رو سفت کن.

← پیچ قسمت پایینی رو هم ببند.

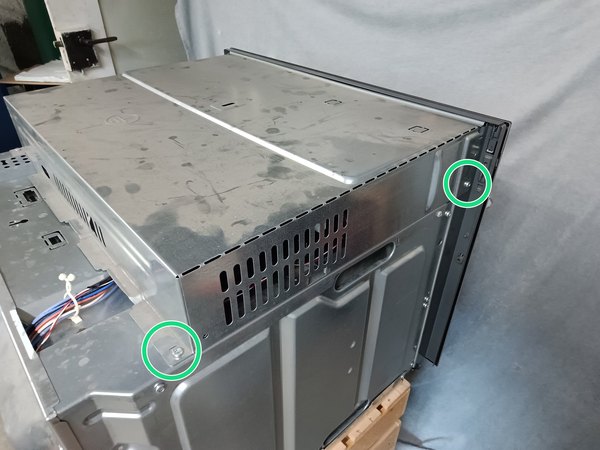

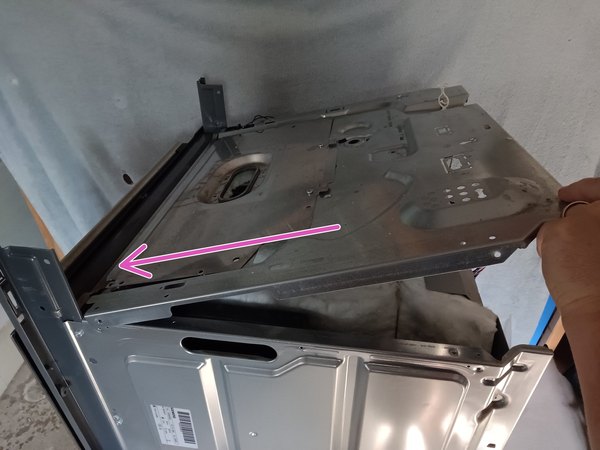

← قاب اصلی بالایی رو روی دستگاه سوار کن.

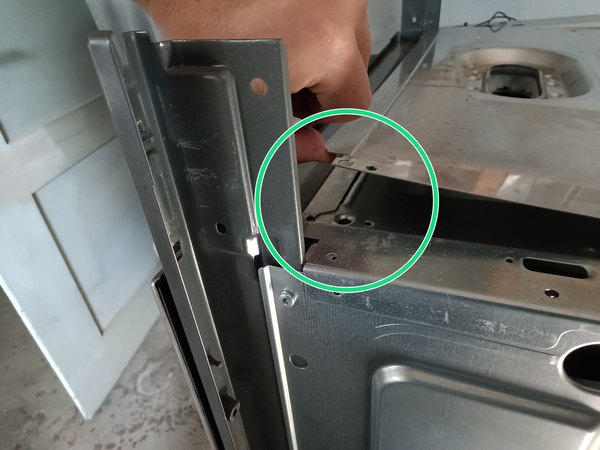

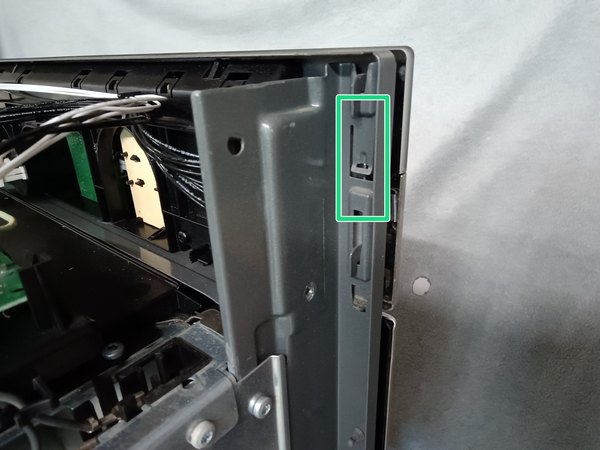

← حواست باشه یه لبه فلزی زیر کاور جلویی و یکی دیگه‌ش روی اون قرار می‌گیره تا درست چفت بشن.

مطمئن شو قاب بالایی قشنگ روی پنل‌های کناری نشسته و تراز شده.

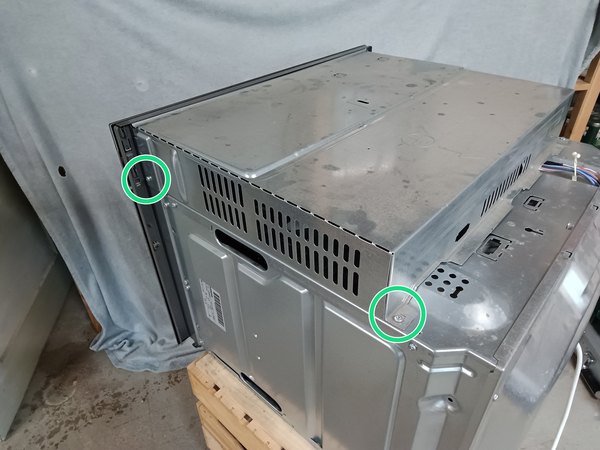

← حالا با همون 4 تا پیچ قبلی سر جاش محکمش کن.

← ورق فلزی بالایی رو روی بریدگی‌های مخصوصش تراز کن.

← پشم‌شیشه‌ها و عایق رو با دست یه کم کنار بزن.

خیلی مهمه که هیچ تیکه‌ای از عایق روی رزوه‌های پیچ یا سطوحی که قراره به هم چفت بشن قرار نگیره، وگرنه دستگاه خوب کیپ نمی‌شه.

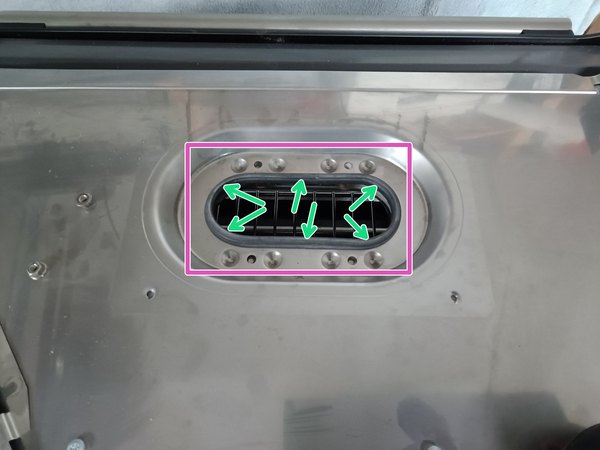

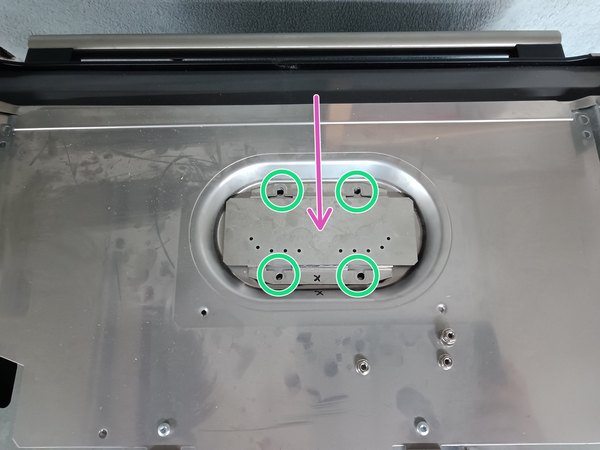

← دریچه رو روی سوراخ و بریدگی مشخص شده قرار بده.

← با دست فشارش بده به سمت پایین تا رزوه‌ها کامل از تو سوراخ‌ها بیرون بیان.

← حالا با بستن اون 4 تا مهره، دریچه رو سفت کن.

← ورق فلزی فولادی رو سر جاش قرار بده.

← با 2 تا پیچی که داشت، محکمش کن.

← کانال هوا یا همون مسیر تهویه رو بیار و با 6 تا پیچ روی بدنه ببند.

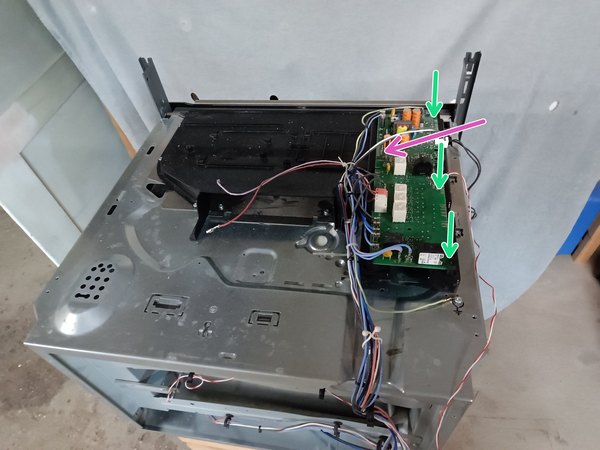

← برد قدرت رو از تو پلاستیک دربیار و آروم توی ریل نگهدارنده‌ش سر بده.

← فشار بده تا صدای تق جا افتادن خارهاش رو بشنوی.

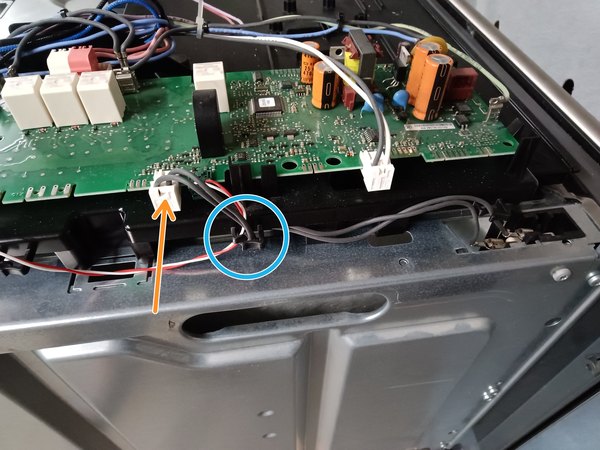

← سوکت سوییچ در دستگاه رو دوباره وصل کن.

بقیه کابل‌ها رو هم از مسیرهای خودشون رد کن تا مرتب بشن.

← سیم ارت رو فراموش نکنی! حتما با پیچش به بدنه وصلش کن.

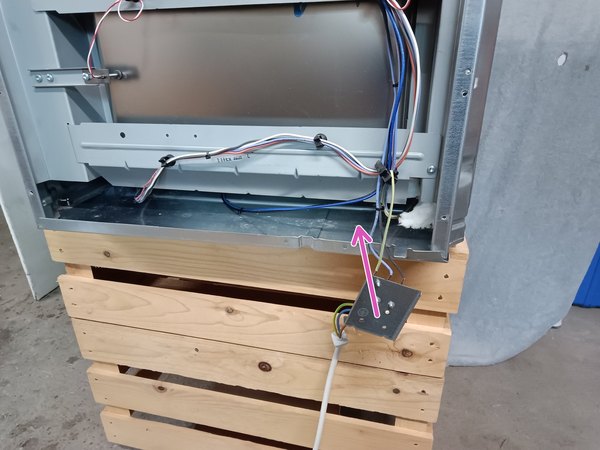

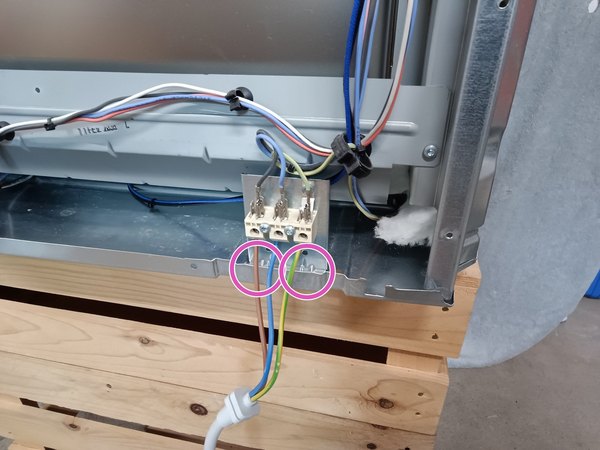

← ترمینال و اتصالات کابل رو با اون 2 تا پیچ سر جاشون محکم کن.

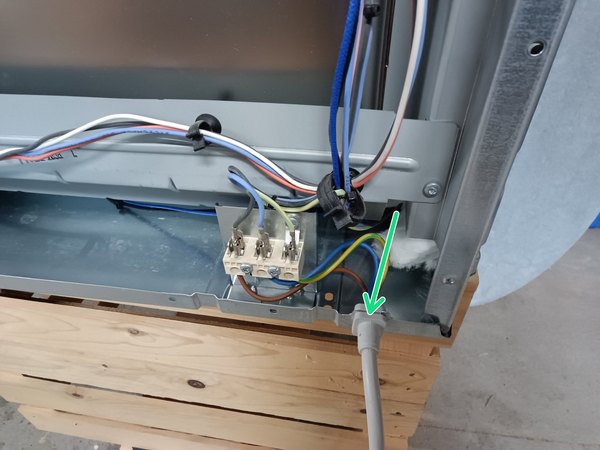

← کابل اصلی برق رو از داخل لاستیک محافظ (واشر) رد کن و جا بزن.

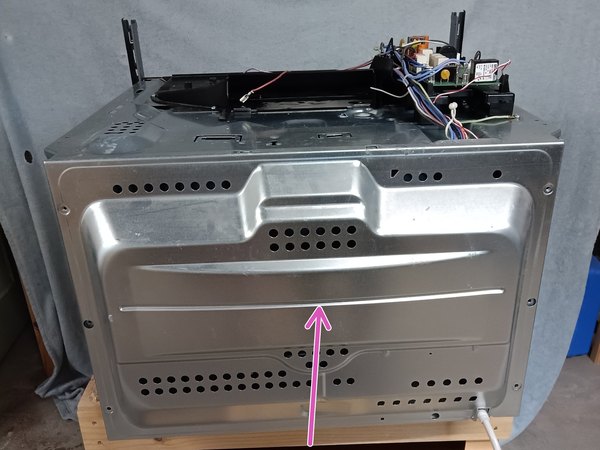

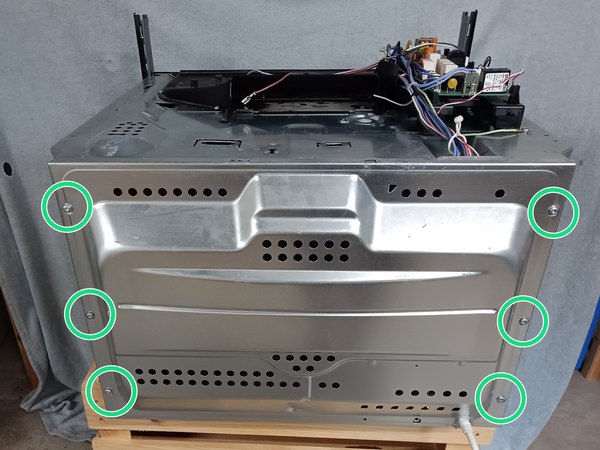

← پنل یا قاب پشتی بخارپز رو سر جاش قرار بده.

← هر 6 تا پیچش رو محکم ببند.

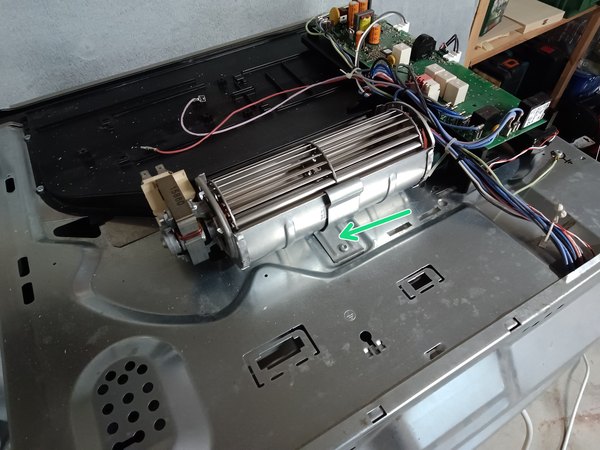

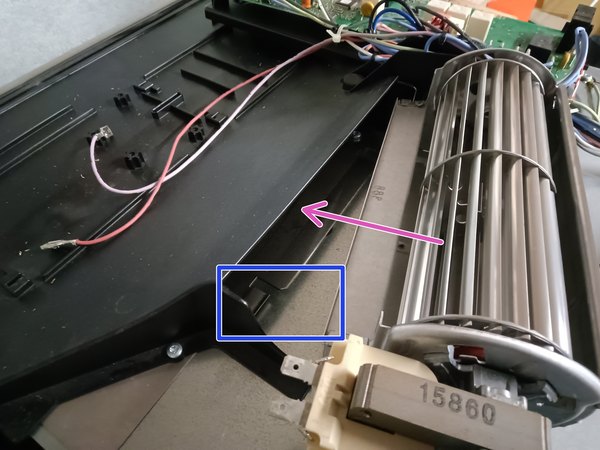

← غلتک فن رو داخل کانال هوا هل بده تا سر جاش بشینه.

دقت کن که ورقه‌های فلزی نگهدارنده دقیقا تو شیار خودشون قرار بگیرن.

← براکت نگهدارنده رو نصب کن و تک پیچش رو ببند.

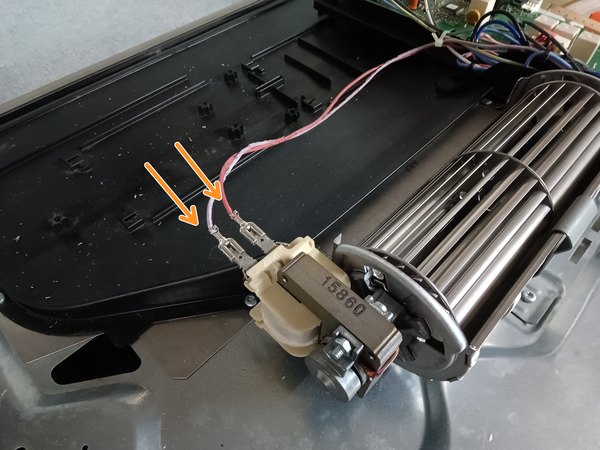

← سوکت‌ها و سیم‌های فن رو هم متصل کن.

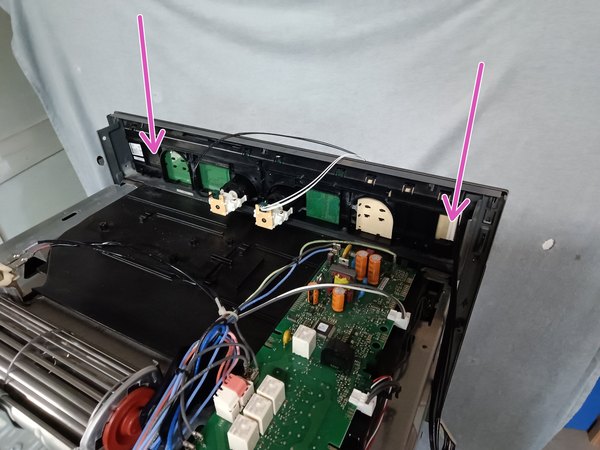

← ماژول نمایشگر رو روی پنل جلویی آویزون کن و جا بزن.

← از هر دو طرف فشار بده تا خارهایش کلیک کنن.

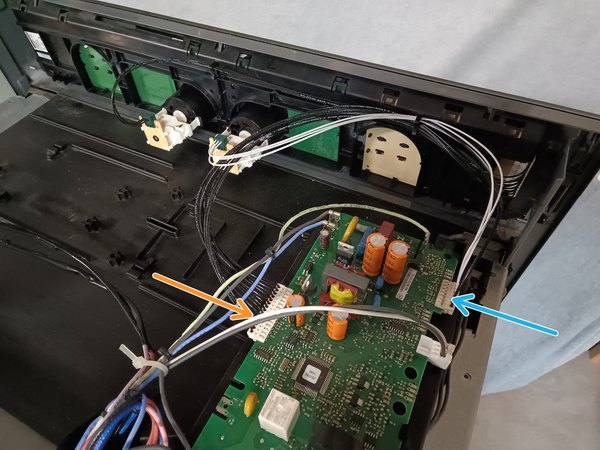

← کابل چند رشته‌ای نمایشگر رو متصل کن.

کابل مربوط به پتانسیومتر (ولوم) رو هم وصل کن.

← درپوش فلزی روی سقف رو بکش و سر جاش تراز کن.

← 4 تا پیچش رو محکم ببند.

کارت تموم شد! بخارپز الان کاملا جمع شده.

← دستگاه رو بیار جلوی محفظه کابینت و روی یه ارتفاع مناسب قرار بده.

← کابل برق رو به پریز اصلی توکار وصل کن.

← حالا دستگاه رو آروم هول بده داخل کابینت تا جایی که متوقف بشه.

← اون 2 تا پیچ جلویی که اول باز کرده بودی رو ببند تا بخارپز تو کابینت ثابت بشه.

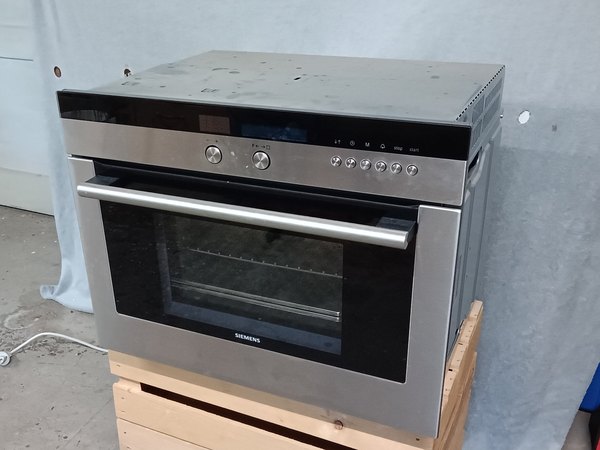

دستگاه رو روشن کن و یه برنامه کوتاه بهش بده تا مطمئن شی همه‌چیز عالی کار می‌کنه و بدنه دستگاه دیگه مثل قبل داغ نمی‌شه.

خب، یه تعمیر طولانی و تخصصی رو با موفقیت انجام دادی! الان دیگه بخارپز زیمنس تو یه عایق حرارتی تازه‌نفس داره و گرما رو عالی تو خودش نگه می‌داره. برای جمع کردن دستگاه هم که دیدی کافی بود مراحل رو از آخر به اول انجام بدی.
