تعویض ماژول لیزر جاروبرقی رباتیک شیائومی Roborock S50200

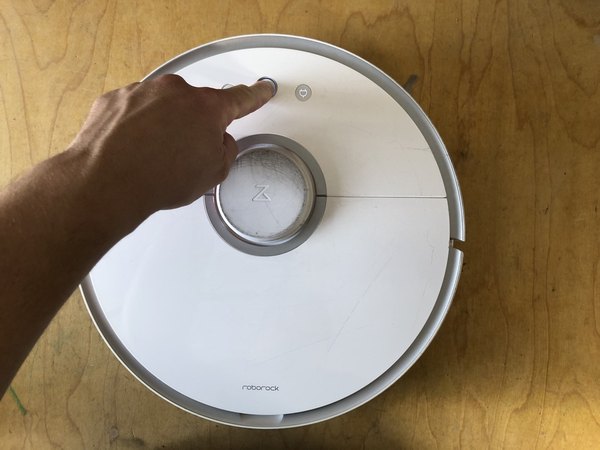

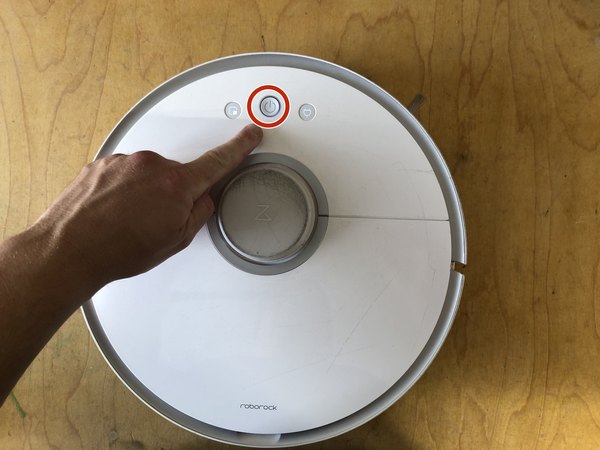

← اول از همه دکمه پاور (روشن/خاموش) که روی بدنه جارو قرار داره رو پیدا کن. این دکمه رو چند ثانیه نگه دار تا دستگاه کامل خاموش بشه و بتونیم با خیال راحت و بدون خطر اتصالی، کارمون رو شروع کنیم.

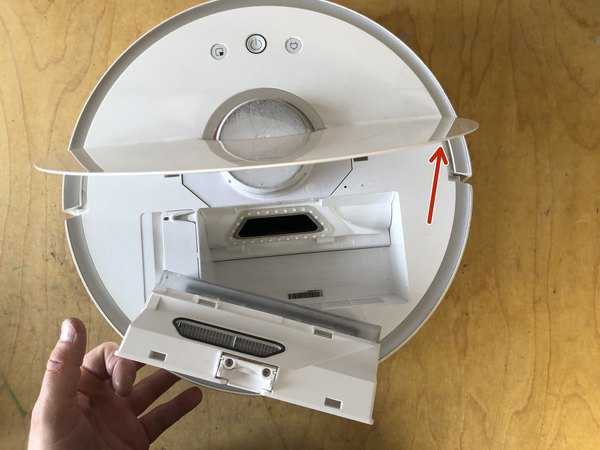

← درپوش بالایی جاروبرقی رو به سمت بالا باز کن تا به مخزن زباله دسترسی پیدا کنی.

حالا خیلی راحت دستگیره کوچیک روی مخزن رو بگیر و به سمت بالا بکش تا مخزن از سر جاش بیرون بیاد. این‌طوری فضای کارمون برای باز کردن قاب‌ها بازتر می‌شه.

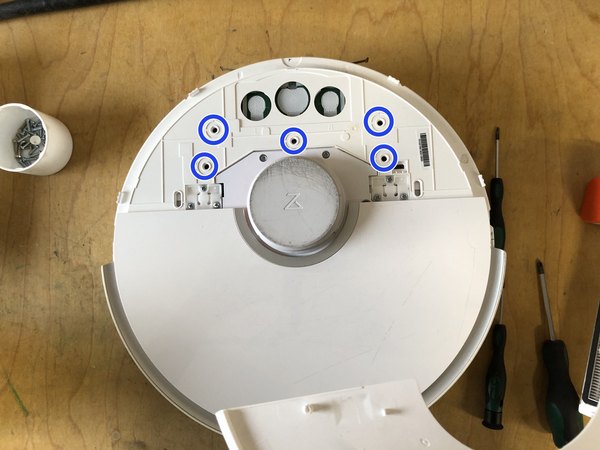

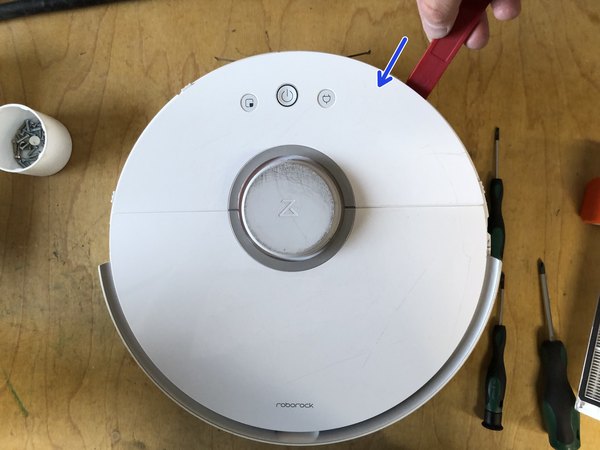

یه اسپاجر (قاب‌بازکن پلاستیکی) بردار و لبه‌اش رو خیلی آروم از درز کناری قاب بالایی وارد کن. اسپاجر رو یکم بچرخون تا خارهای پلاستیکی که قاب رو نگه داشتن، با یه صدای تق کوچیک آزاد بشن. مراقب باش فشار بیش از حد نیاری که خارها نشکنن. وقتی همه خارها آزاد شدن، قاب رو به سمت بالا بکش و از روی دستگاه برش دار.

تو عکس‌های این مرحله می‌بینی که بامپر (ضربه گیر) جلوی جارو باز شده، اما برای دسترسی به لیزر اصلا نیازی نیست اون رو باز کنی و می‌تونی نادیده‌اش بگیری.

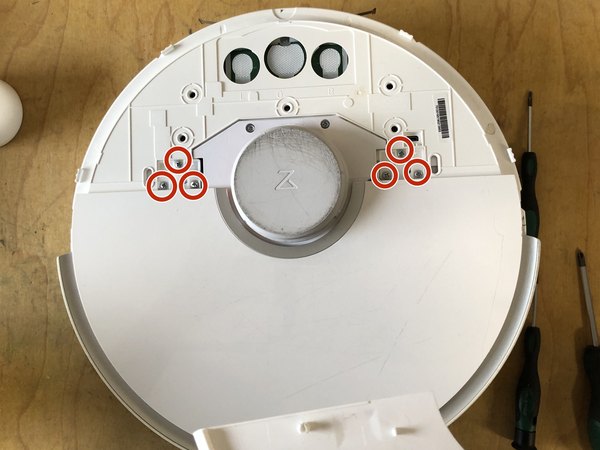

← حالا باید درپوشی که روی محفظه زباله قرار می‌گرفت رو باز کنیم. برای این کار 6 تا پیچی که لولاهای این درپوش رو به بدنه متصل کردن پیدا کن و با پیچ‌گوشتی بازشون کن.

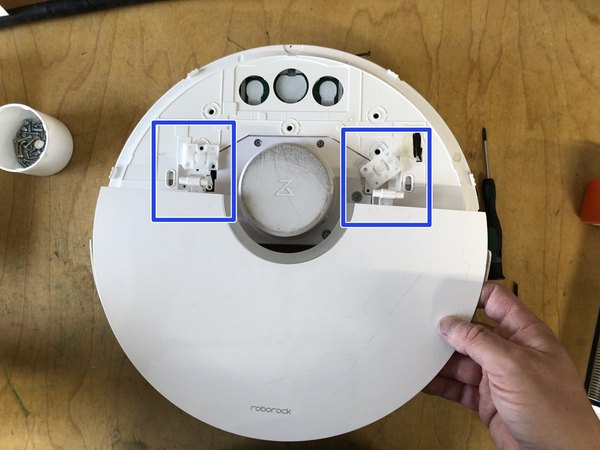

لولاهای فلزی رو به سمت بالا بکش و از روی بدنه جداشون کن تا درپوش آزاد بشه. حالا خود درپوش پلاستیکی رو به سمت بالا بکش و کنار بذارش تا مسیر برای رسیدن به لیزر بازتر بشه.

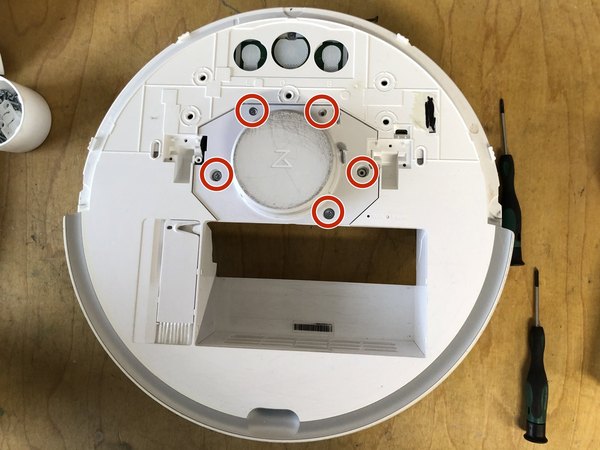

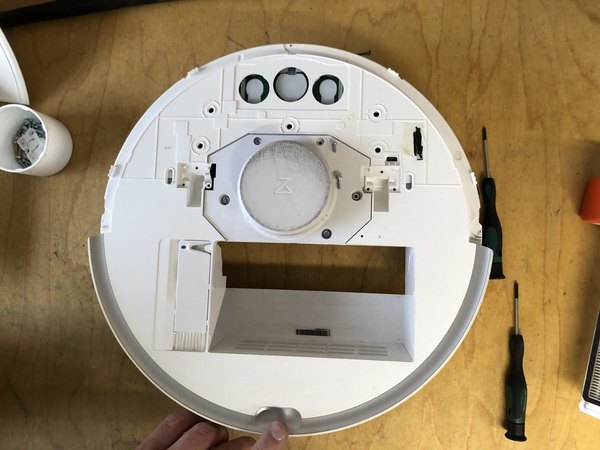

← روی ماژول لیزر یه قاب محافظ گرد قرار داره. 5 تا پیچی که این قاب رو نگه داشتن پیدا کن و همه‌شون رو باز کن.

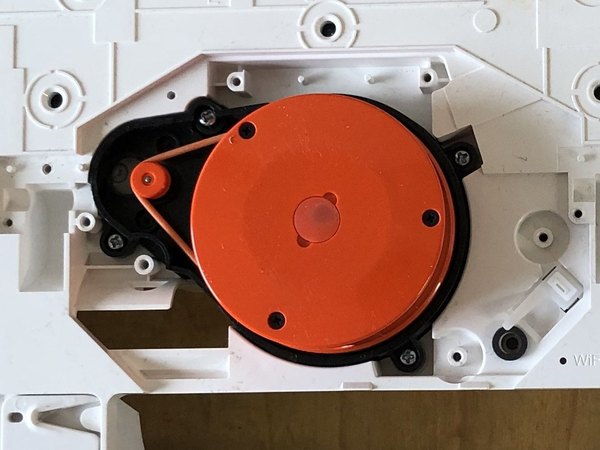

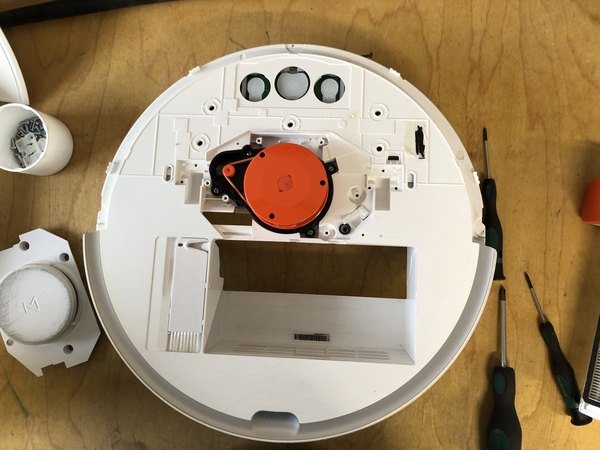

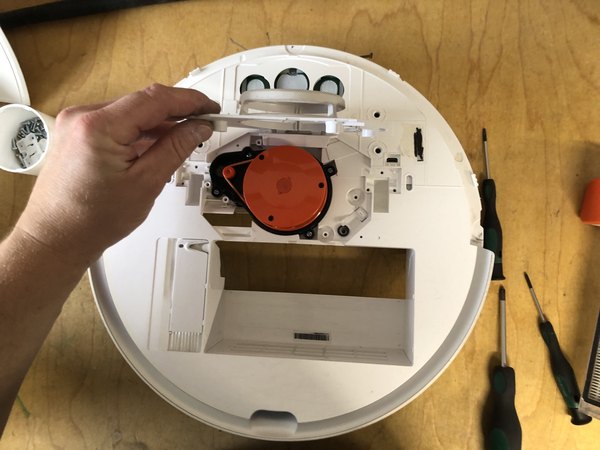

قاب محافظ لیزر رو خیلی نرم به سمت بالا بکش و برش دار. حالا دیگه قطعه اصلی لیزر کاملا جلوی چشماته.

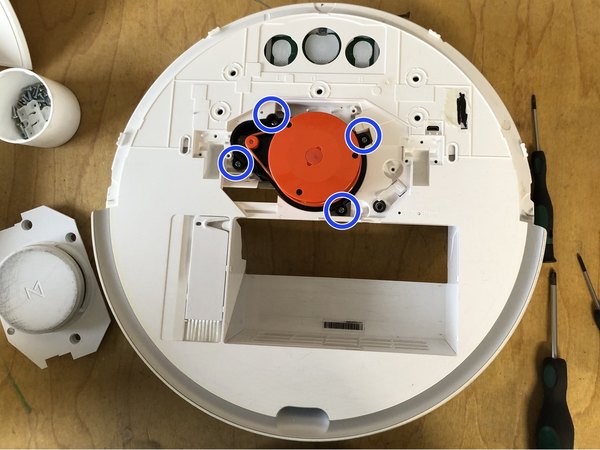

چهار تا پیچی که خود ماژول لیزر رو روی شاسی دستگاه محکم کردن باز کن.

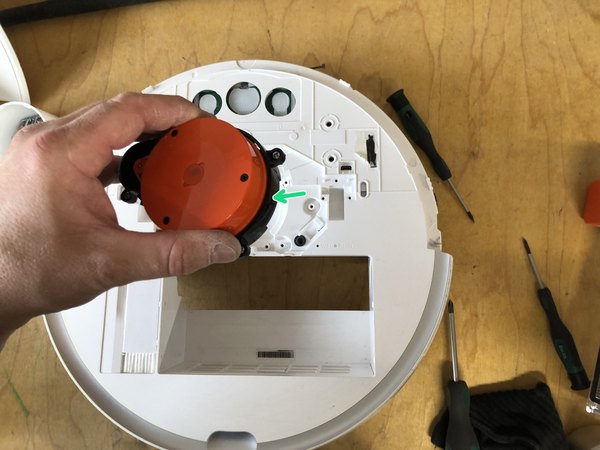

← ماژول رو با احتیاط به سمت بالا بکش تا از جاش دربیاد. یادت باشه که این قطعه هنوز با یه سوکت به برد اصلی وصله، پس یهو نکشش تا سیمش پاره نشه. اول سوکت رو جدا کن و بعد قطعه رو کامل بردار.

به همین سادگی تونستی ماژول لیزر رو باز کنی! حالا کافیه قطعه یا موتور جدید رو سر جاش بذاری و مراحل رو از آخر به اول طی کنی تا جارو دوباره آماده کار بشه. خوشحال می‌شیم نظرت رو درباره این آموزش تو بخش کامنت‌های سایت آیسی‌مدار برامون بنویسی تا بقیه بچه‌ها هم از تجربه‌ات استفاده کنن.
