تست و تعویض ترمیستور خروجی خشک‌کن ویرلپول

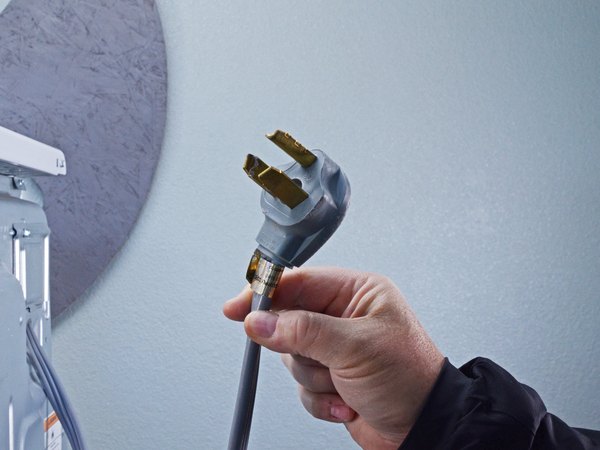

قبل از اینکه دست به آچار بشی، حتما دوشاخه خشک‌کن رو از پریز برق بکش تا حین باز کردن پنل‌ها، هیچ خطر برق‌گرفتگی تهدیدت نکنه.

کابل برق دستگاه تو ممکنه به جای سه شاخه، چهارتا شاخه داشته باشه. اصلا جای نگرانی نیست؛ اون شاخه اضافه مربوط به اتصال زمین (ارت) هست و فقط برای بالا بردن ایمنی دستگاه تعبیه شده.

توی تمام مراحل این آموزش، حواست به تک‌تک پیچ‌ها باشه. هر پیچی که باز می‌کنی رو مرتب یه گوشه بذار تا موقع بستن دستگاه، دقیقا همون جای قبلی خودش بسته بشه.

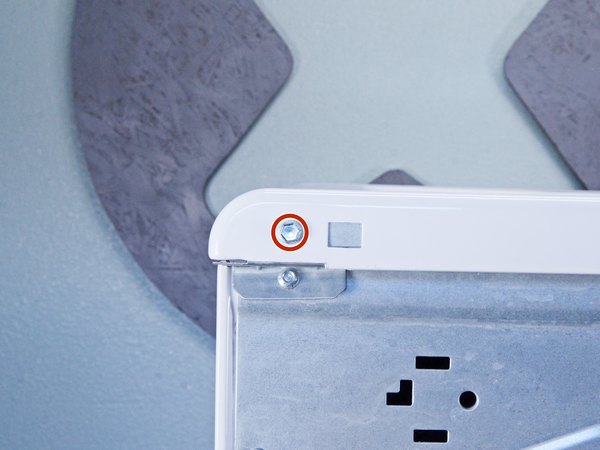

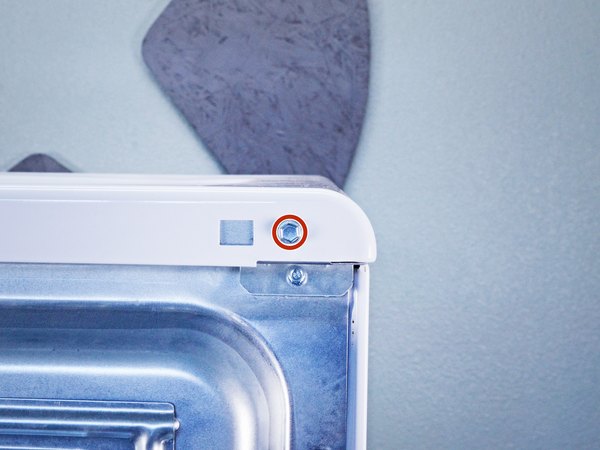

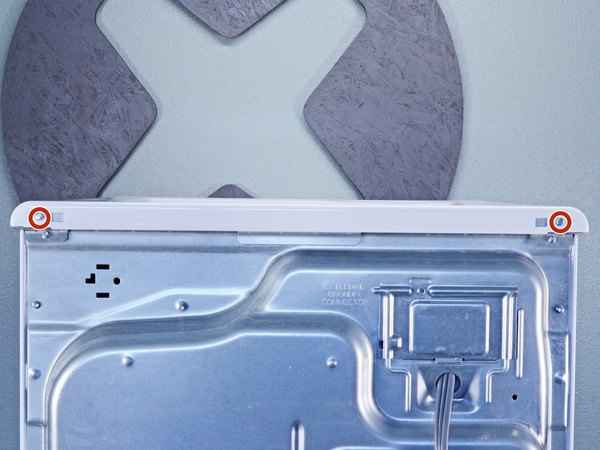

← حالا با کمک یه پیچ‌گوشتی بکس، پیچ‌هایی که پنل بالایی رو به براکت پشت دستگاه محکم کردن، کامل باز کن.

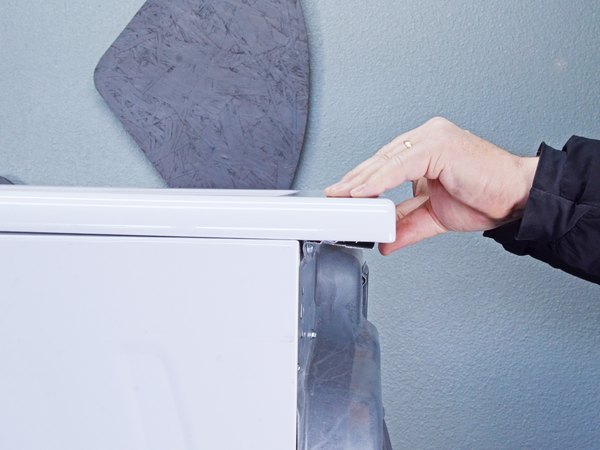

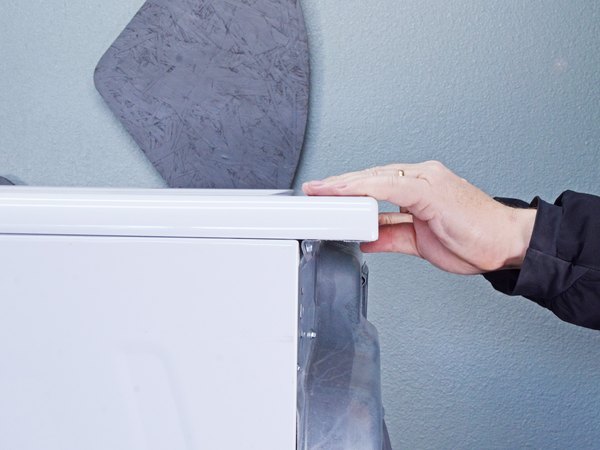

لبه‌های پنل سقف رو با دو دست بگیر و خیلی آروم حدود یک تا دو سانتی‌متر به سمت پشت خشک‌کن هلش بده تا از روی خارهای نگهدارنده آزاد بشه.

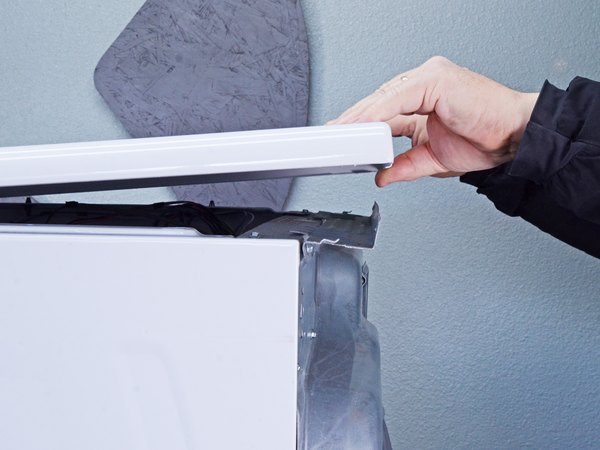

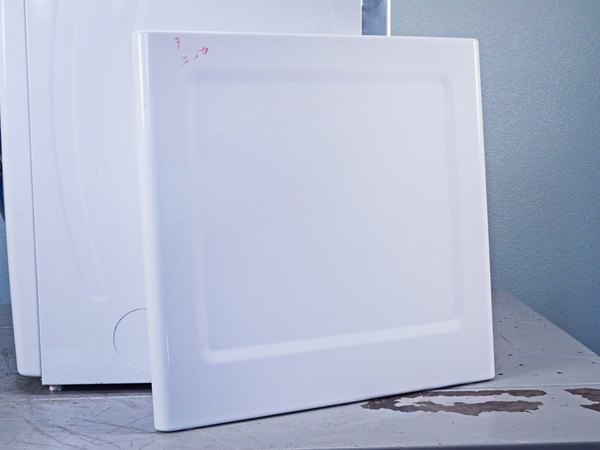

بعد از اینکه پنل رو به عقب کشیدی، حالا به سمت بالا بلندش کن تا از بدنه اصلی دستگاه جدا بشه. پنل سقف رو کامل بردار و توی یه جای امن دور از محیط کار قرار بده تا روش خط و خش نیفته.

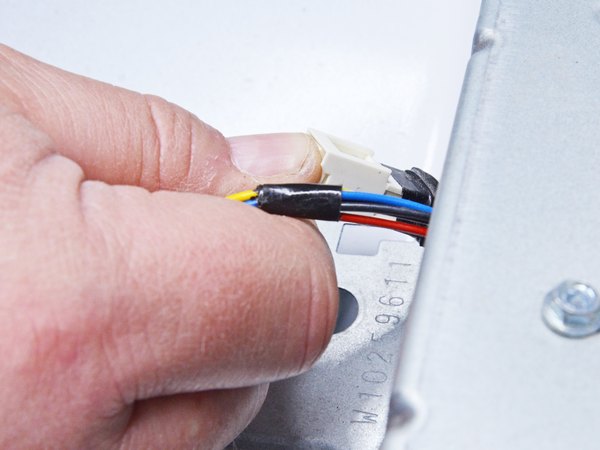

بریم سراغ پنل جلویی. اول باید کابلی که پنل کنترل رو به برد اصلی وصل می‌کنه، با دقت پیدا کنی و سوکتش رو جدا کنی.

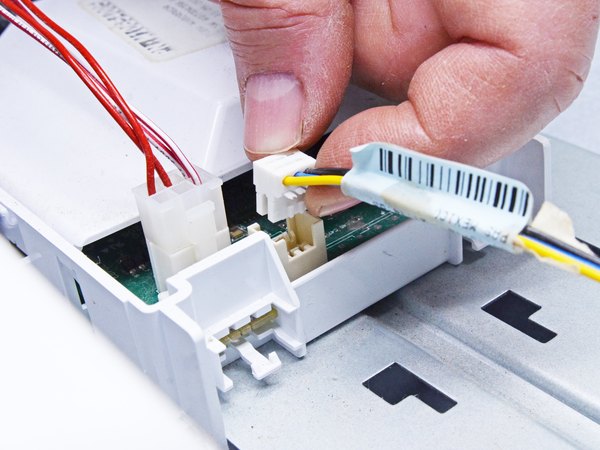

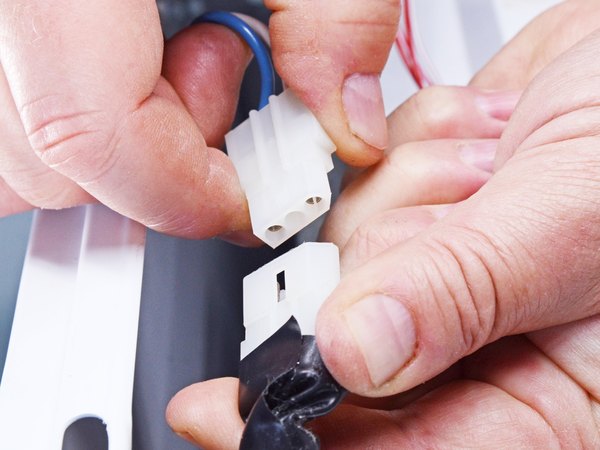

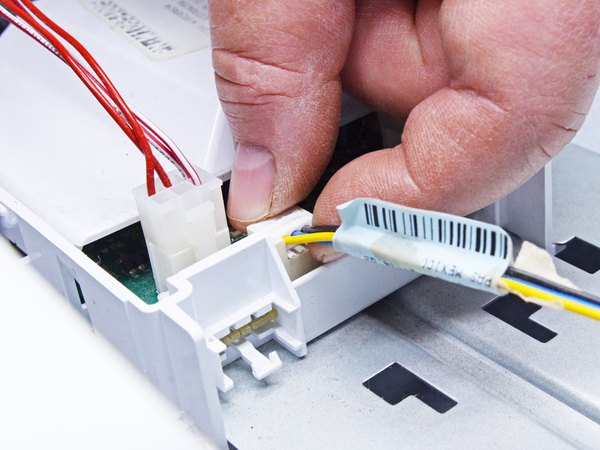

حالا بگرد و کانکتور مربوط به سیم چراغ داخل دیگ (درام) رو هم از روی برد دربیار تا ارتباطش قطع بشه.

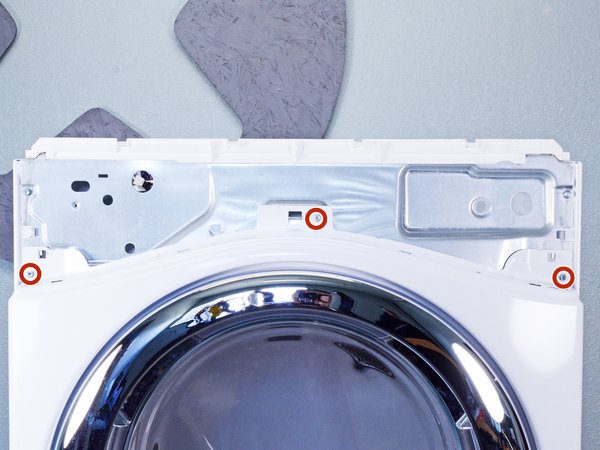

← پیچ‌هایی که پنل کنترل رو سر جاش محکم نگه داشتن، یکی‌یکی باز کن.

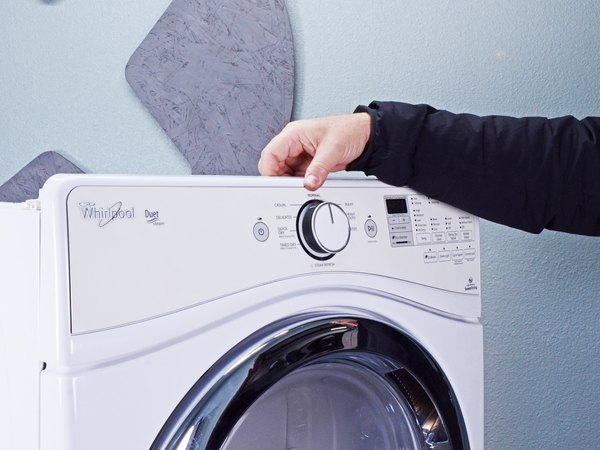

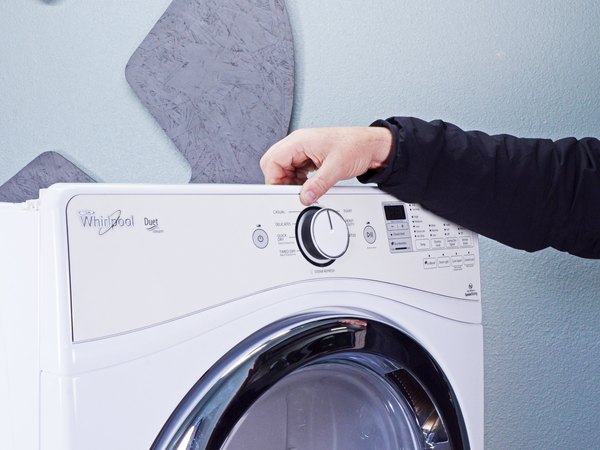

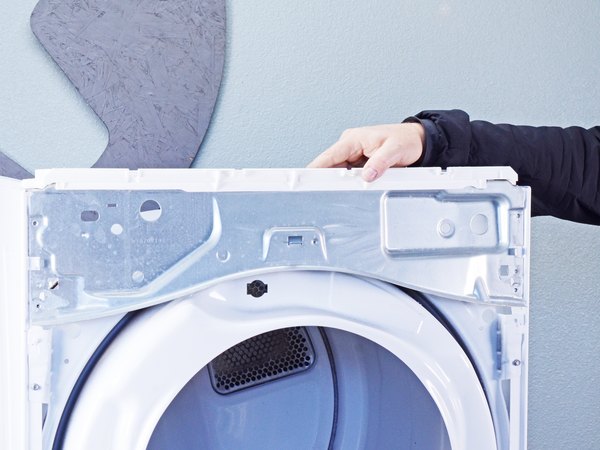

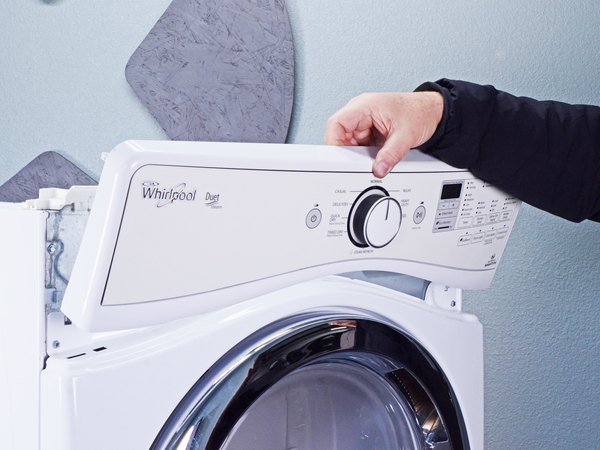

پنل کنترل رو کمی به سمت بالا بکش و هم‌زمان به طرف بیرون کج کن تا کامل از روی شاسی رها بشه.

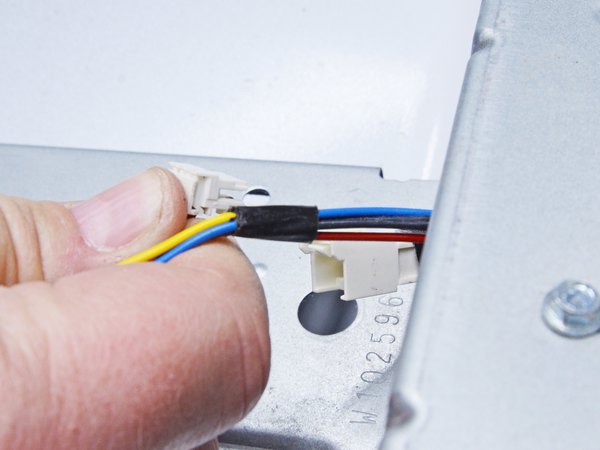

موقع برداشتن پنل، حواست باشه که کابل رو به‌آرومی از داخل سوراخی که روی شاسی تعبیه شده رد کنی تا کشیده و پاره نشه.

یادت باشه موقع جمع کردن دستگاه، اول باید این کابل رو از همون سوراخ رد کنی و بعد پنل کنترل رو سر جاش بشونی.

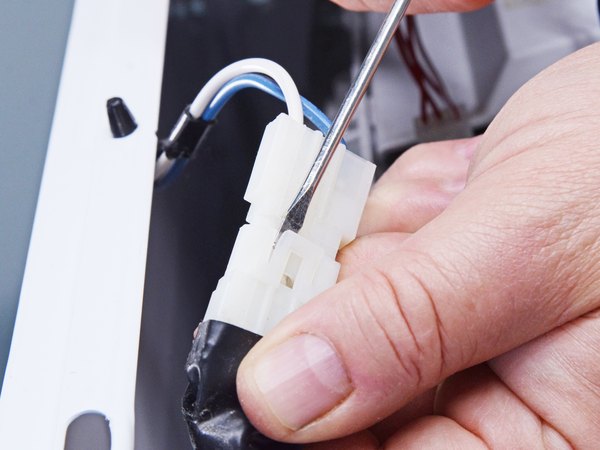

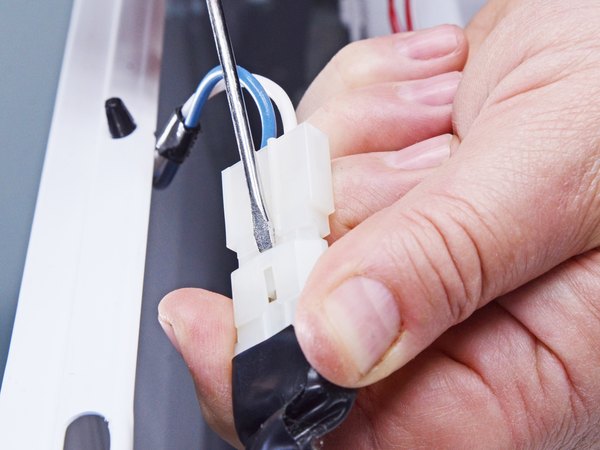

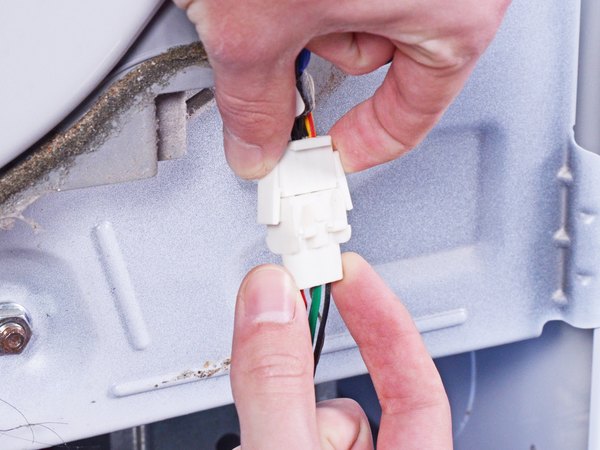

با استفاده از یه اسپاجر یا یه پیچ‌گوشتی دوسوی کوچیک، زبانه‌های قفل‌کننده دو طرف سوکت سوئیچ در رو با احتیاط فشار بده تا آزاد بشن. وقتی زبانه‌ها آزاد شدن، سوکت رو مستقیم بیرون بکش تا ارتباطش قطع بشه.

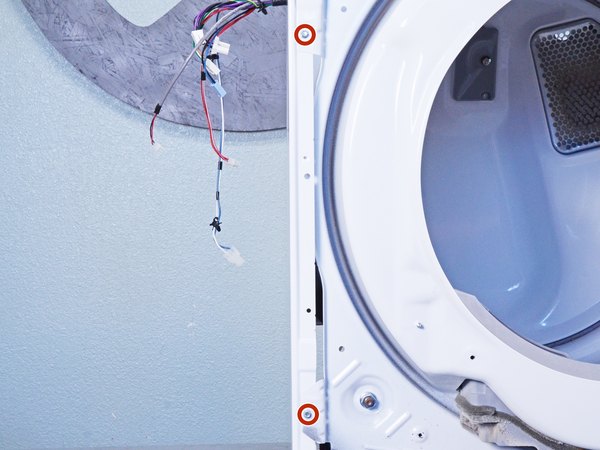

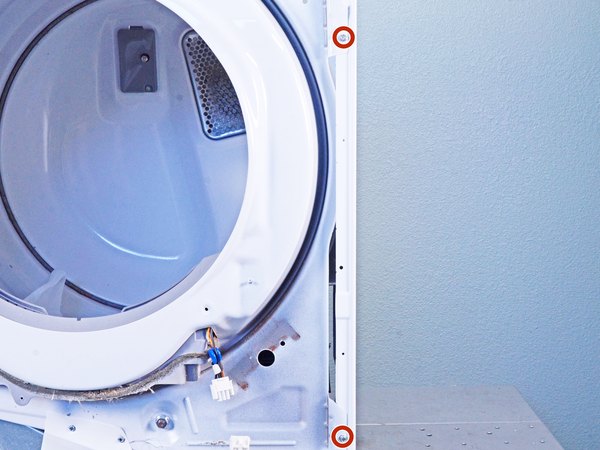

← پیچ‌های فلزی قسمت بالای پنل جلویی رو کامل باز کن.

حالا دستگاه رو کمی به سمت عقب کج کن. بهتره برای این کار از یه دوست کمک بگیری تا خشک‌کن رو برات محکم نگه داره و نیفته.

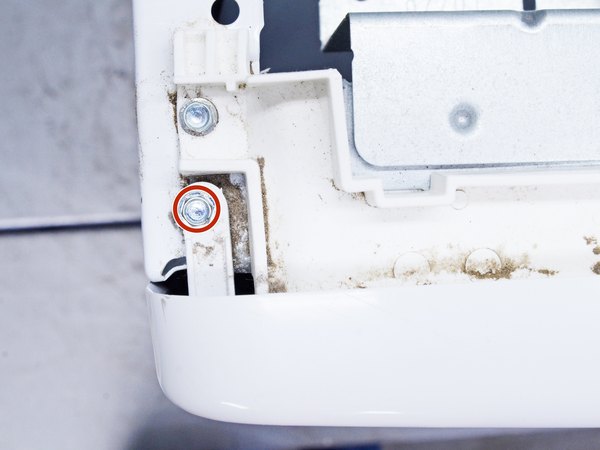

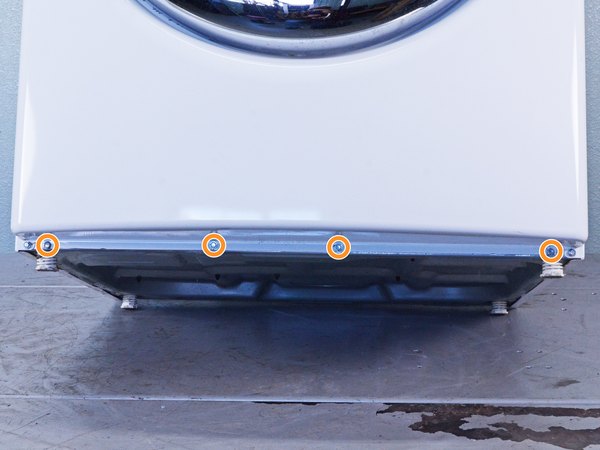

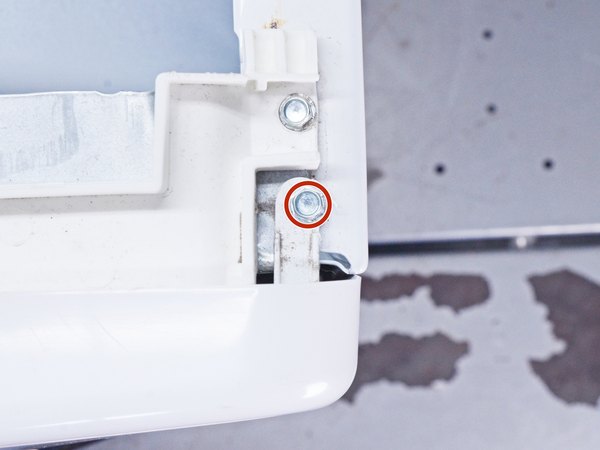

← توی همین حالت کج، پیچ‌های فلزی که روی لبه پایینی پنل قرار دارن رو هم باز کن.

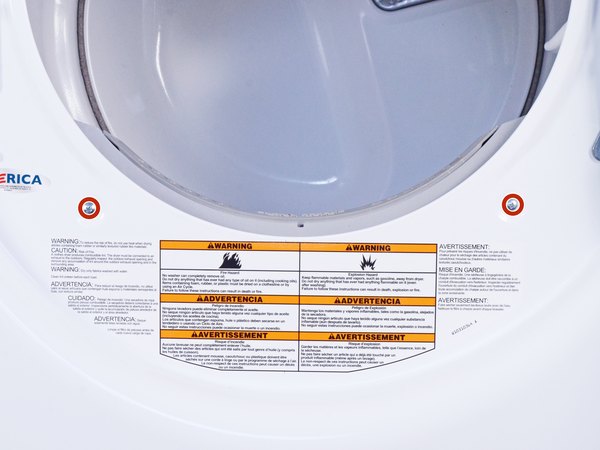

← در خشک‌کن رو باز کن و پیچ‌هایی که تو قسمت پایین دهانه ورودی دیگ قرار دارن رو دربیار.

این پنل یکم سنگین و بدقلقه؛ اگه احساس می‌کنی تنهایی سخته، حتما از یه نفر بخواه تا موقع برداشتنش کمکت کنه.

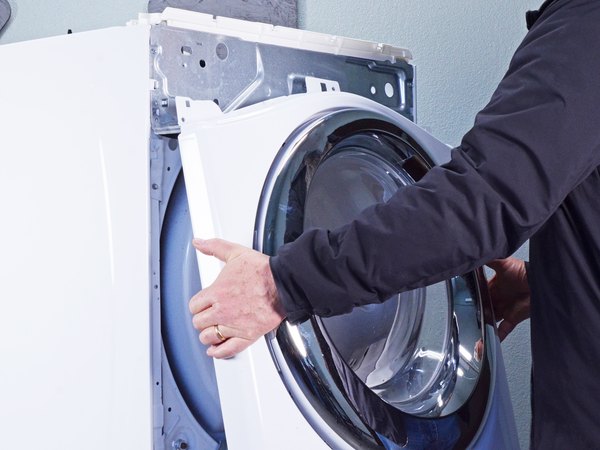

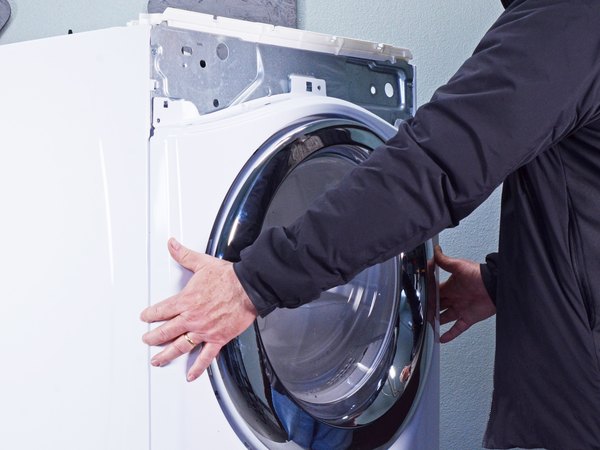

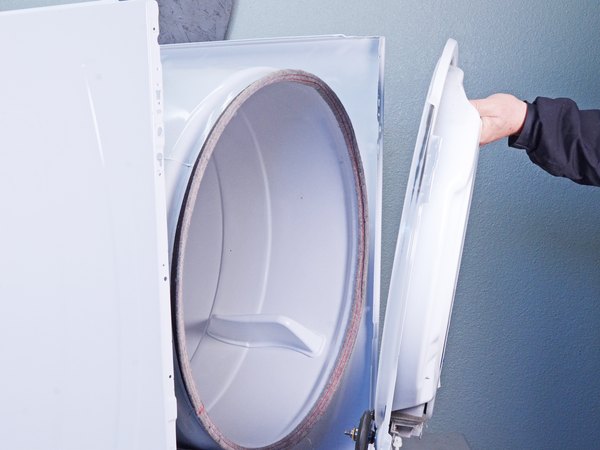

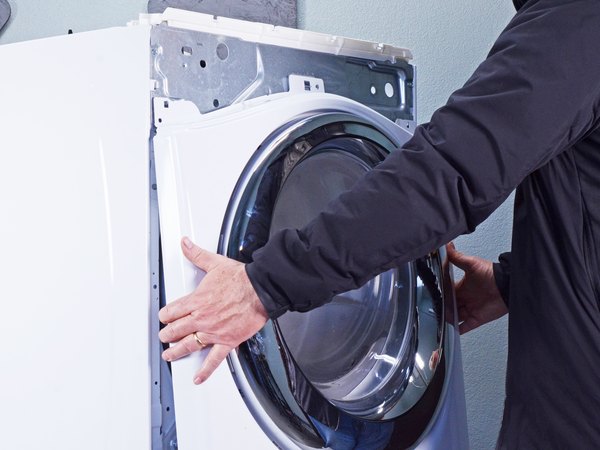

قسمت پایین پنل رو بگیر و حدود پنج تا هفت سانتی‌متر به سمت خودت بکش تا از شاسی فاصله بگیره. حالا کل پنل رو به سمت بالا بلند کن تا از روی زبانه‌های کوچیک بالای شاسی رها بشه و کامل برش دار.

خیلی مراقب باش موقع برداشتن پنل، دسته سیم مربوط به سوئیچ در به جایی گیر نکنه.

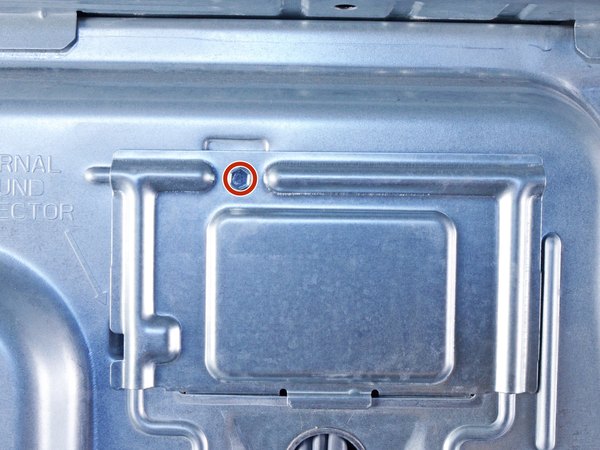

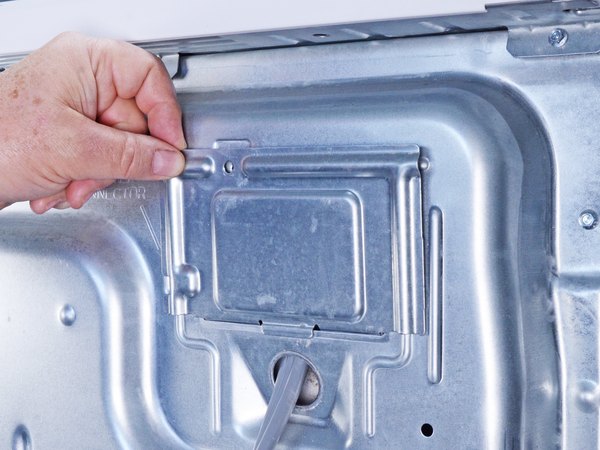

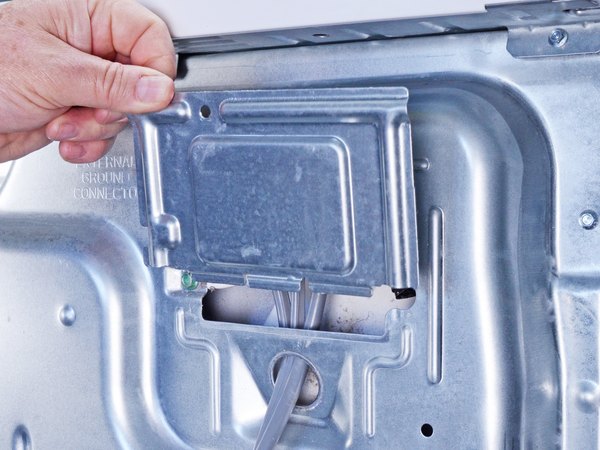

← پیچی که روی درپوش فلزی محافظ قرار داره رو با پیچ‌گوشتی باز کن.

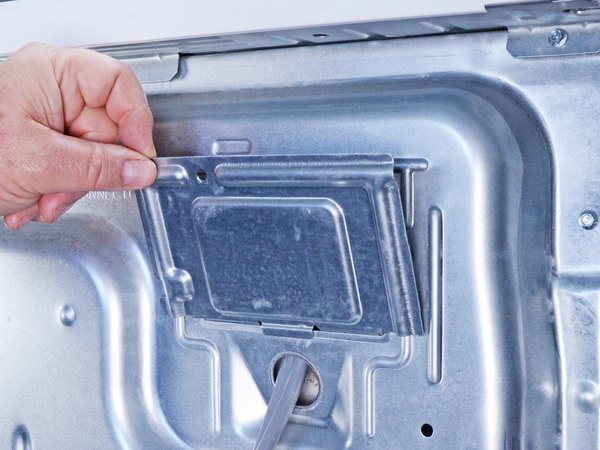

حالا صفحه پوششی رو با دست بردار و کنار بذار تا به بخش اتصالات داخلی دسترسی پیدا کنی.

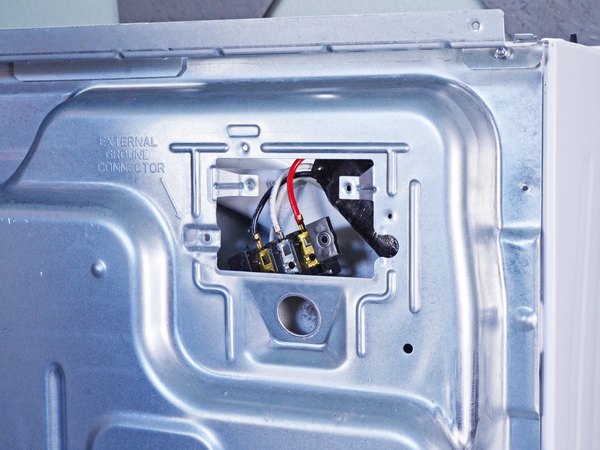

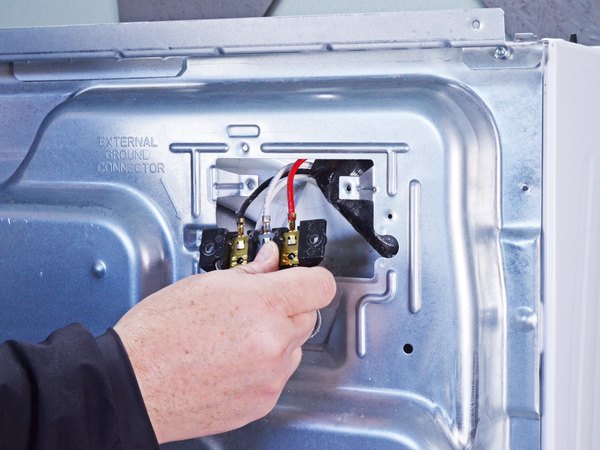

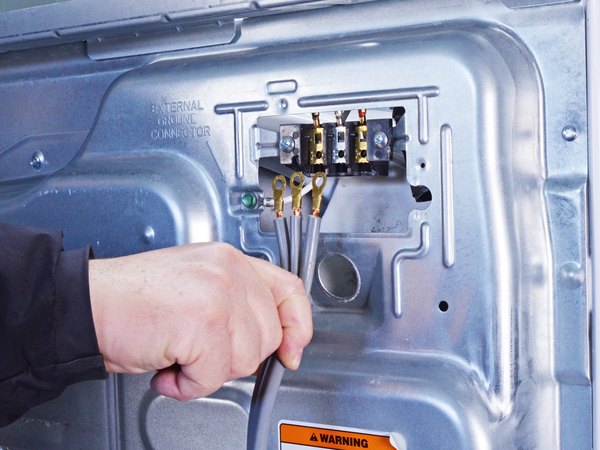

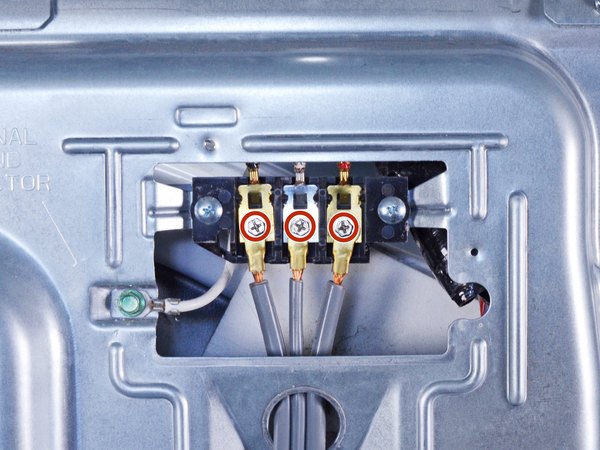

← پیچ‌هایی که رشته سیم‌های کابل برق رو سر جاشون محکم کردن، باز کن.

برای اینکه موقع بستن دستگاه سیم‌ها رو جابه‌جا وصل نکنی، بهتره با یه ماژیک علامت‌شون بزنی یا از کل اتصالات یه عکس واضح بگیری.

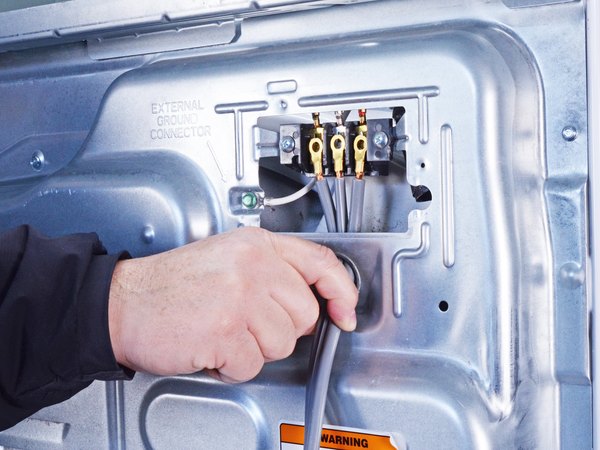

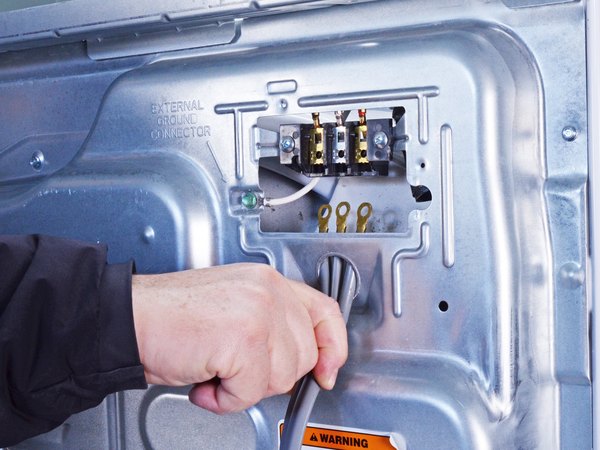

کابل رو خیلی آروم از داخل سوراخ گردی که روی بدنه تعبیه شده، به سمت پایین بکش تا کاملا خارج بشه.

موقع جمع کردن و بستن دستگاه، حتما دقت کن که هر سیم رو دقیقا به همون جای قبلی خودش وصل کنی.

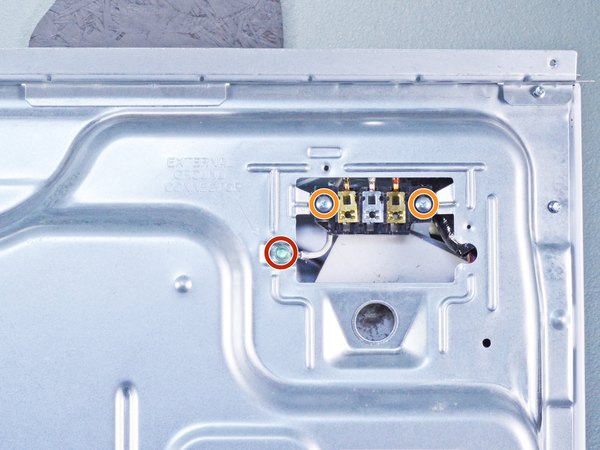

← پیچ سبز رنگ مربوط به سیم ارت (اتصال زمین) رو باز کن.

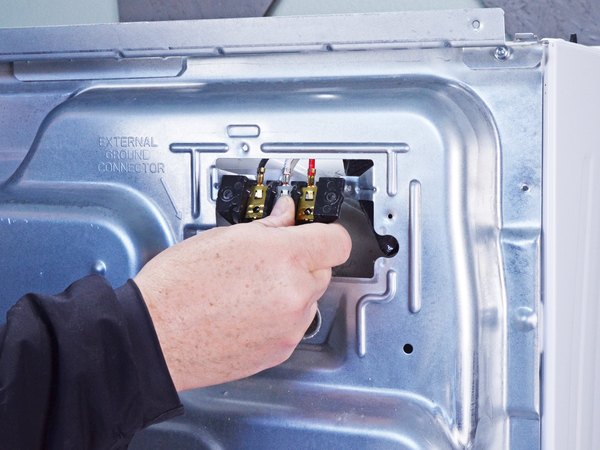

← بعدش برو سراغ پیچ‌های خود بلوک ترمینال کابل و اون‌ها رو هم کامل باز کن.

بلوک ترمینال رو با احتیاط به فضای پشت پنل پشتی هدایت کن تا موقع باز کردن پنل تو دست‌وپات نباشه.

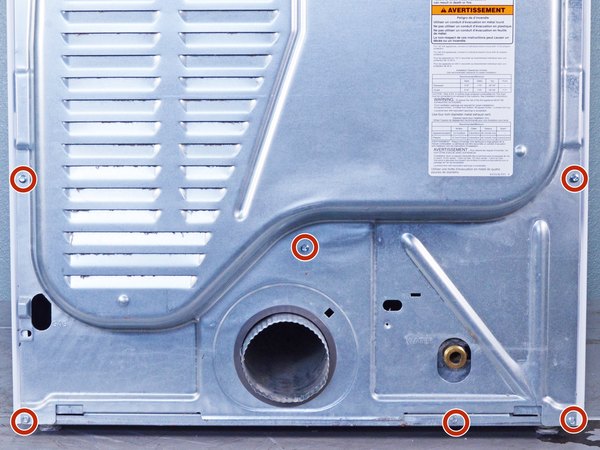

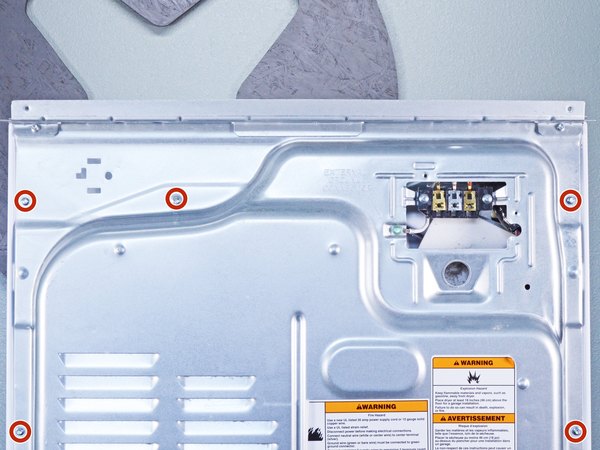

← تمام پیچ‌هایی که پنل پشتی رو به بدنه وصل کردن، باز کن.

باز هم یادآوری می‌کنیم، حواست به پیچ‌ها باشه و مرتب یه جا بذارشون تا موقع بستن هر کدوم سر جای خودش بشینه.

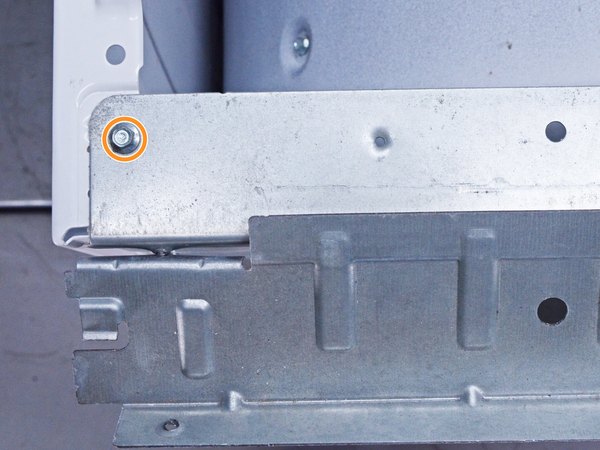

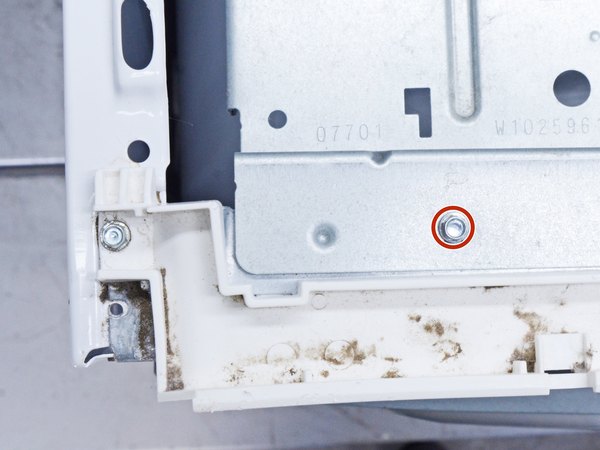

← پیچی که براکت محافظ برد اصلی رو به شاسی نگه داشته هم باز کن.

← حالا پیچ‌های قسمت بالای پشت دستگاه رو کامل دربیار.

لبه‌های پنل پشتی حسابی تیز هستن. قبل از اینکه بهش دست بزنی، حتما دستکش ایمنی بپوش تا دستت رو نبری.

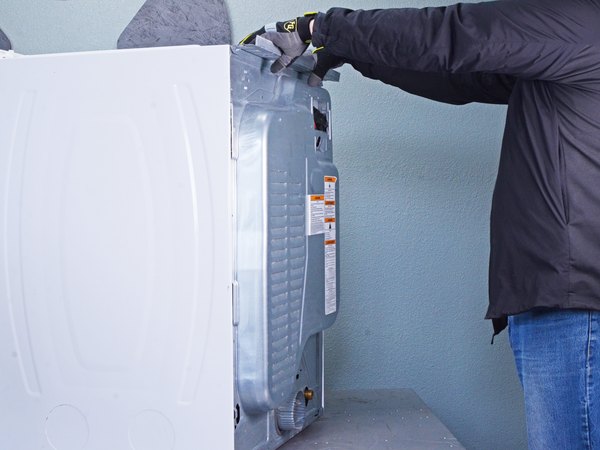

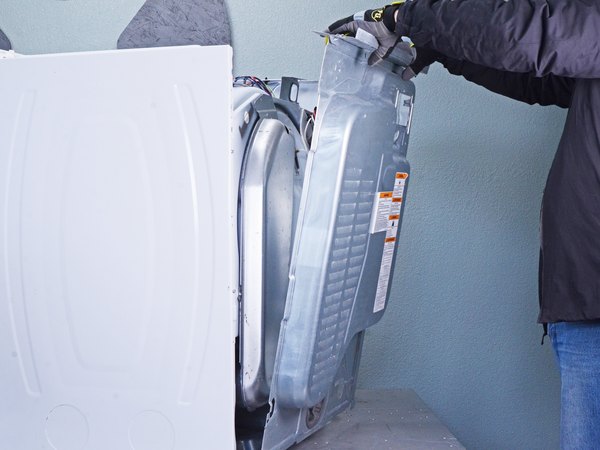

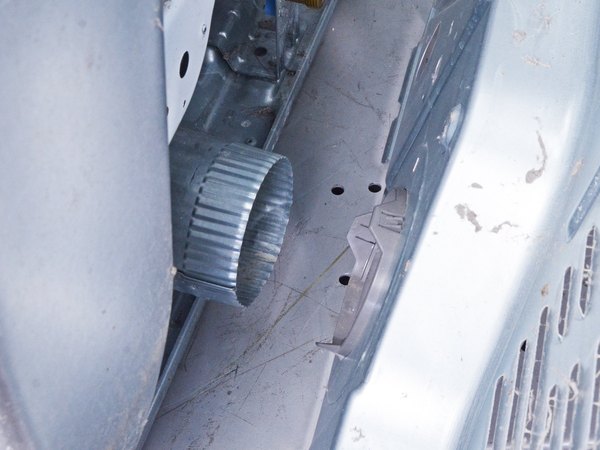

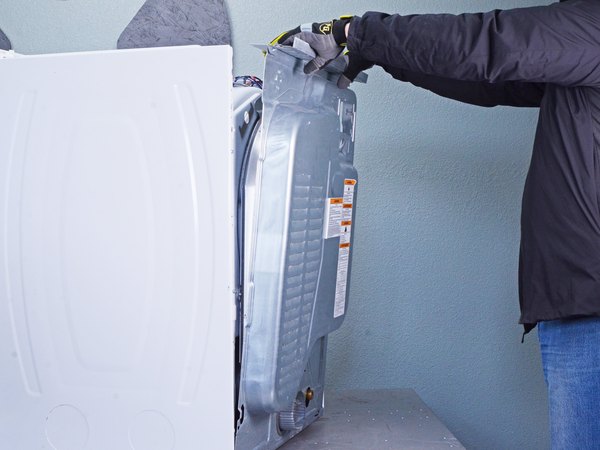

پنل رو حدود یک سانتی‌متر بلند کن و کمی به سمت عقب مایل کن تا از روی لوله تهویه آزاد بشه. حالا پنل رو از لوله تهویه بیرون بکش و کامل از دستگاه جدا کن.

موقع جمع کردن دستگاه، این چند تا نکته رو برای پنل پشتی حتما رعایت کن:

حواست باشه لوله تهویه دقیقا توی یقه روی پنل جا بیفته. مطمئن شو زبانه‌های پایین پنل به‌درستی با لبه پایینی شاسی چفت بشن. پنل رو طوری تنظیم کن که سوراخ پیچ‌هاش کاملا با سوراخ‌های شاسی روبه‌روی هم قرار بگیرن تا موقع پیچ‌کردن به زور متوسل نشی.

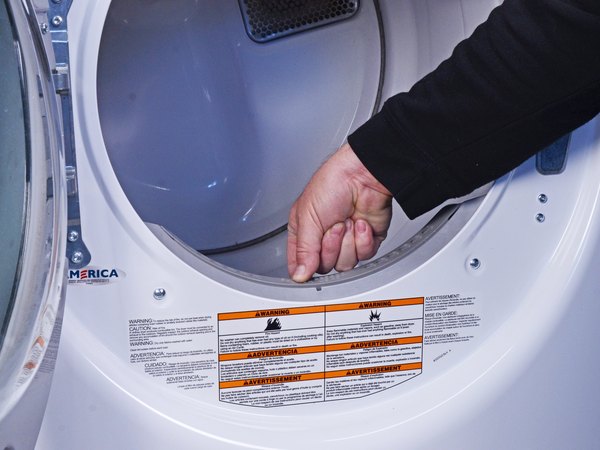

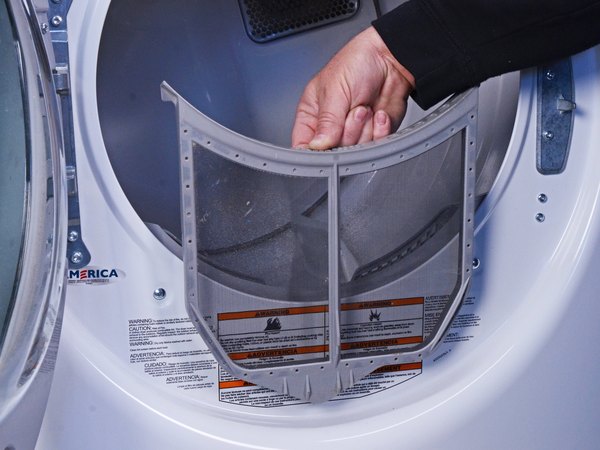

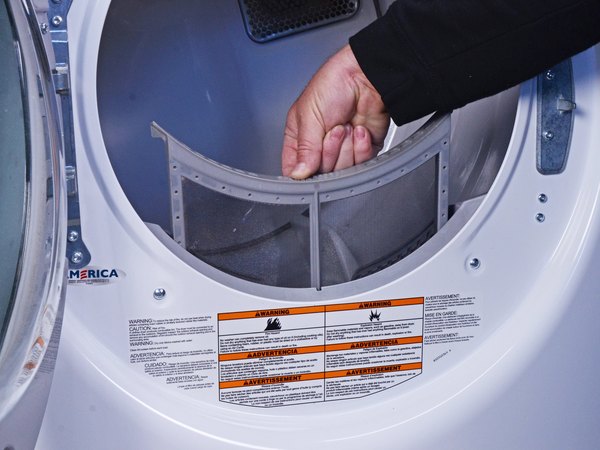

فیلتر پرزگیر رو از داخل شیارش به سمت بالا بکش و کامل از دستگاه خارجش کن.

توی این عکس‌ها پنل جلویی سر جاشه، اما اگر تو مراحل قبلی پنل رو برداشتی، روش کار دقیقا همینه و هیچ فرقی نمی‌کنه.

← پیچ‌هایی که محفظه فیلتر پرزگیر رو سر جاش نگه داشتن، با پیچ‌گوشتی باز کن.

محفظه فیلتر رو کمی از شاسی به سمت بیرون بکش و بعد به طرف پایین هدایتش کن تا کامل دربیاد.

زبانه‌های قفل‌کننده روی سوکت سنسور رطوبت رو با دو انگشت فشار بده تا آزاد بشن. حالا کانکتور رو به آرومی بکش تا از سنسور جدا بشه.

قبل از اینکه سیمی رو بکشی، حتما از اتصالات روی برد و موقعیت براکت عکس بگیر یا روی کاغذ رسم کن تا بدونی هر سوکتی کجا بوده.

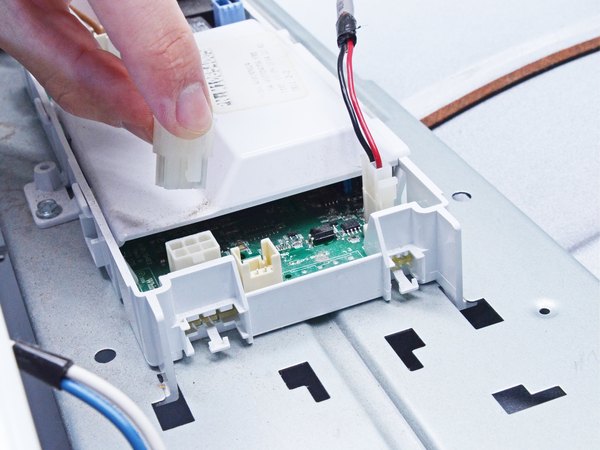

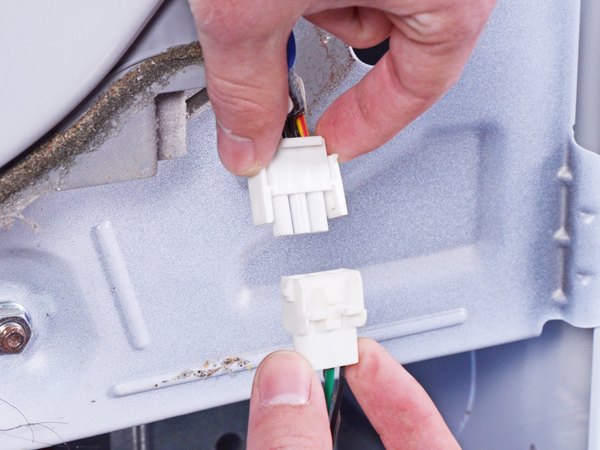

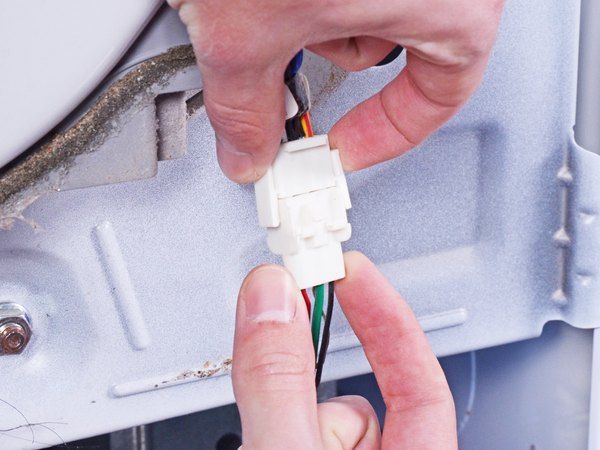

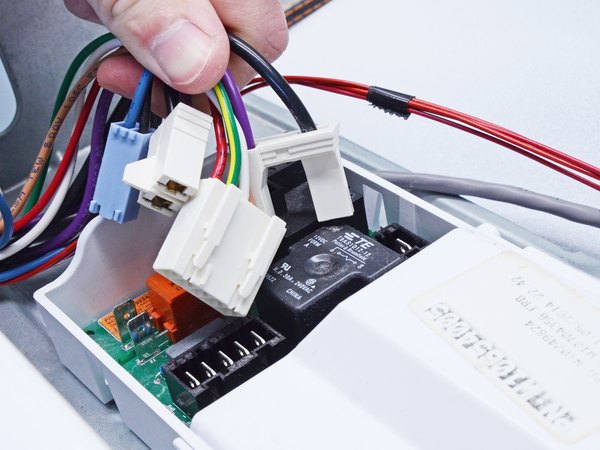

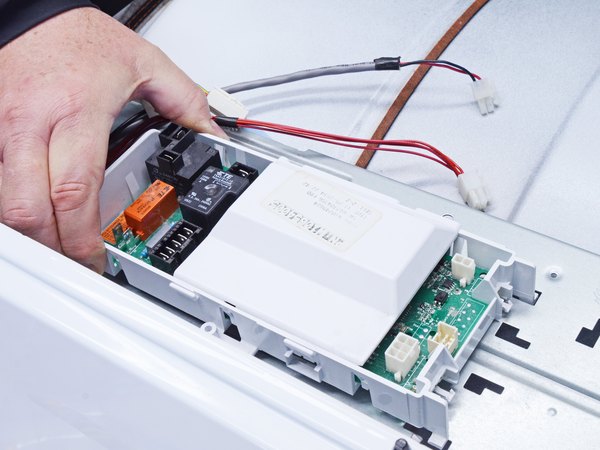

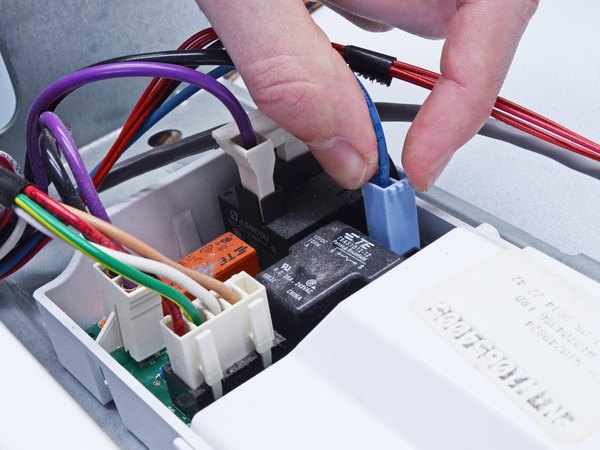

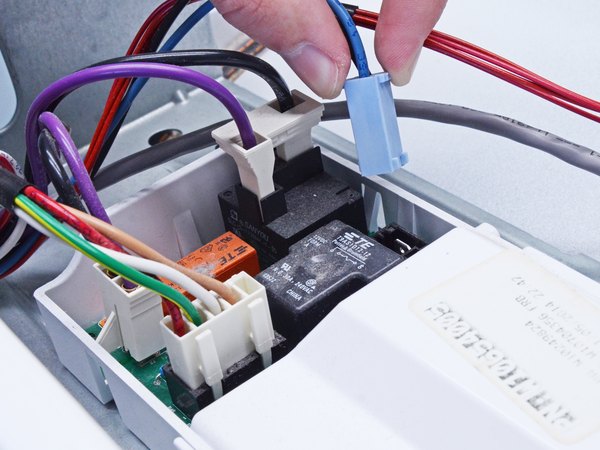

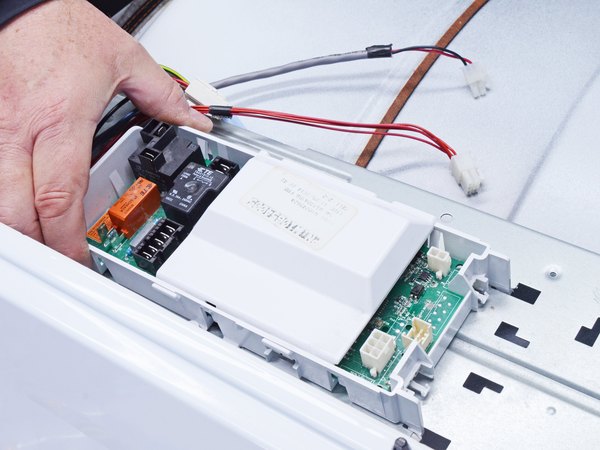

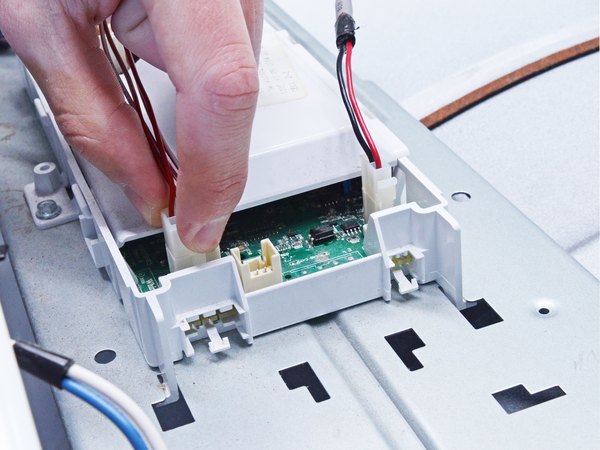

حالا تمام کانکتورهایی که به نیمه جلویی برد اصلی وصل شدن رو یکی‌یکی با دقت جدا کن.

باز هم تأکید می‌کنیم، از جای سوکت‌ها عکس بگیر که موقع بستن اشتباه نکنی.

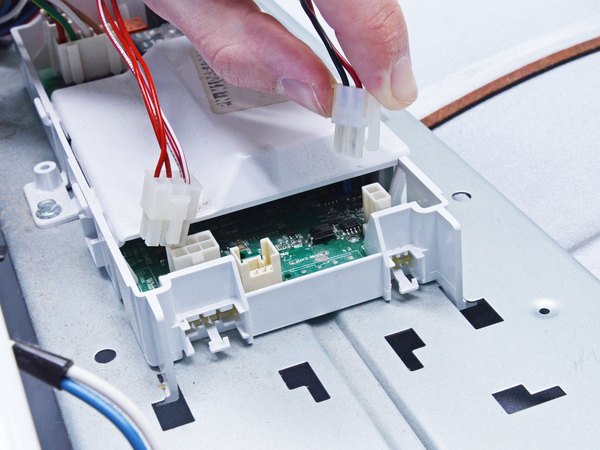

این بار برو سراغ نیمه پشتی برد و تمام اتصالات اون بخش رو هم قطع کن.

← پیچ فلزی کوچیکی که برد اصلی رو روی براکتش نگه داشته رو باز کن.

گوشه پشتی برد رو که نزدیک به دیواره‌های کناری شاسی هست، کمی به سمت بالا بلند کن.

هدف اینه که اون زبانه قفل‌کننده‌ای که کنار برد قرار داره، کاملا آزاد بشه.

حالا برد اصلی رو به سمت جلوی خشک‌کن هل بده تا زبانه‌های اتصال‌دهنده برد به براکت کاملا رها بشن.

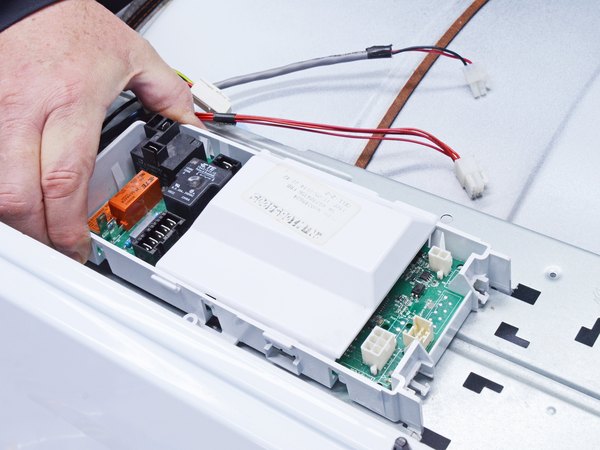

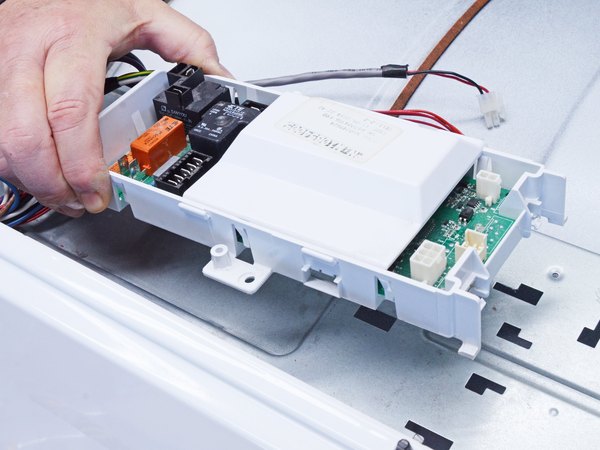

حالا که برد کاملا آزاد شده، اون رو از روی براکت بردار و تو یه جای امن بذار.

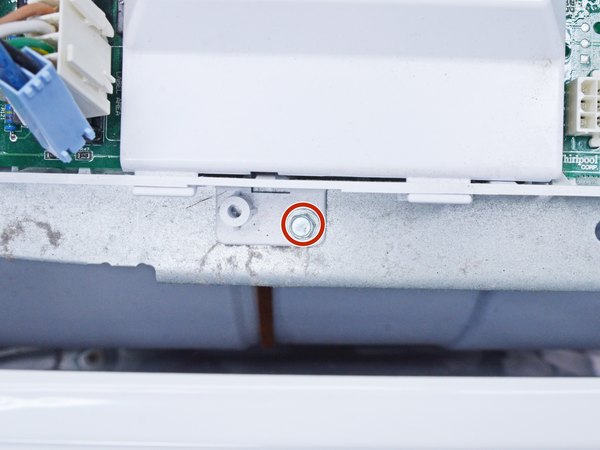

← پیچ فلزی مربوط به خود براکت برد اصلی رو هم با احتیاط باز کن.

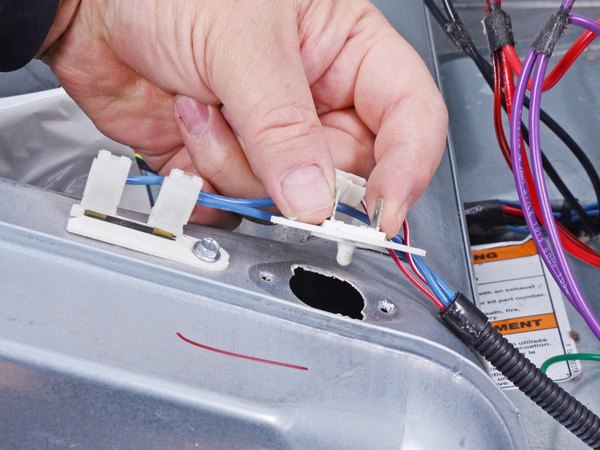

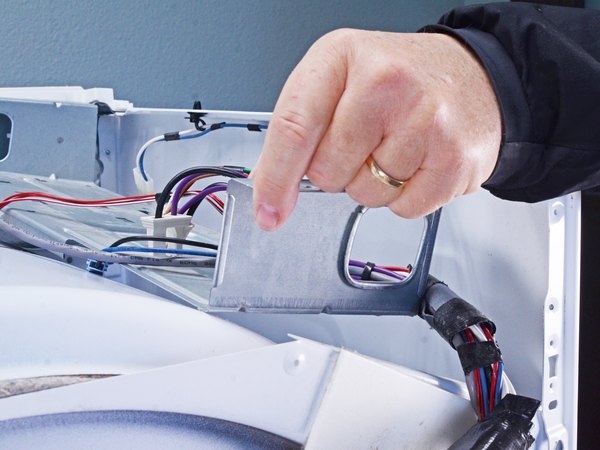

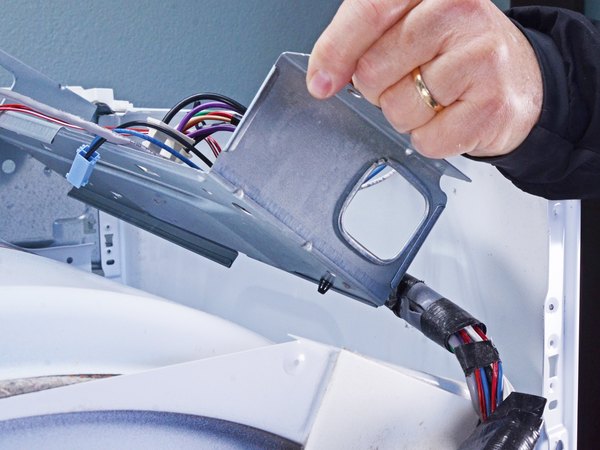

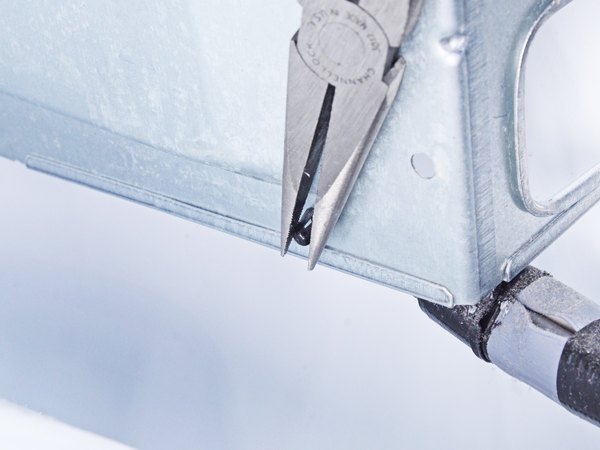

براکت رو از شاسی بلند کن و برش گردون تا زیرش رو راحت ببینی. با یه دم‌باریک، باله‌های قفل‌کننده گیره نگهدارنده دسته سیم رو فشار بده تا جمع بشن. دسته سیم رو از براکت جدا کن و بعدش خود براکت برد رو کامل از دستگاه بیرون بیار.

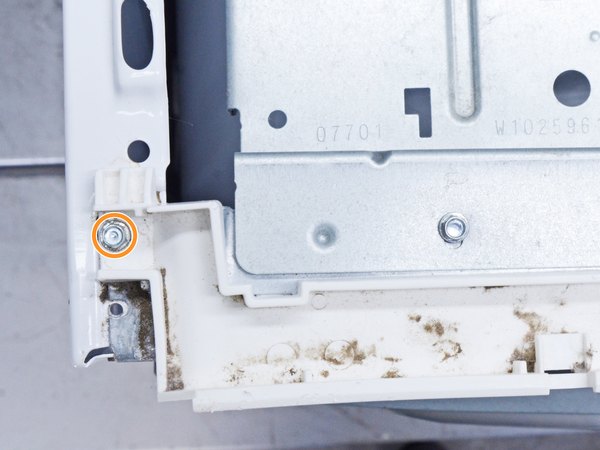

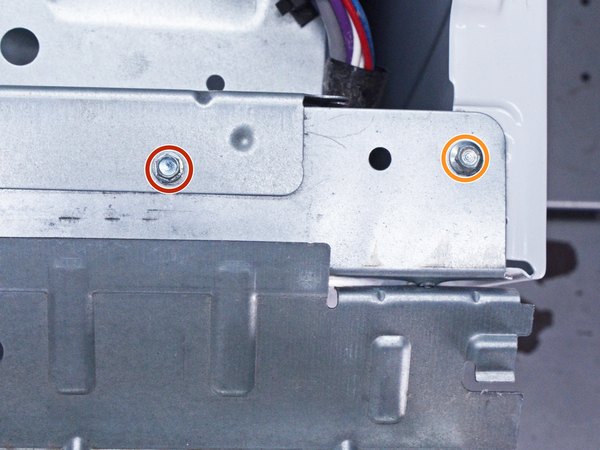

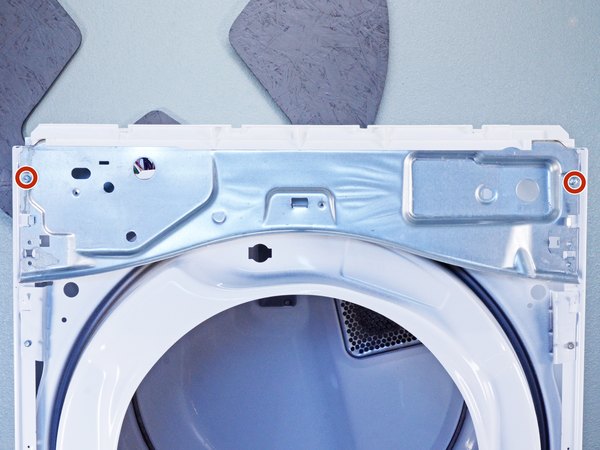

← پیچ‌هایی که قسمت بالایی دیواره محافظ جلو رو به شاسی متصل کردن، باز کن.

← همچنین پیچ‌های فلزی که بخش پلاستیکی بالایی رو به این دیواره وصل کردن رو دربیار.

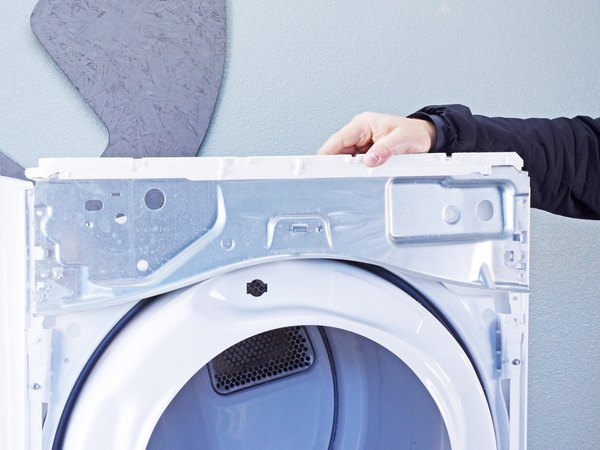

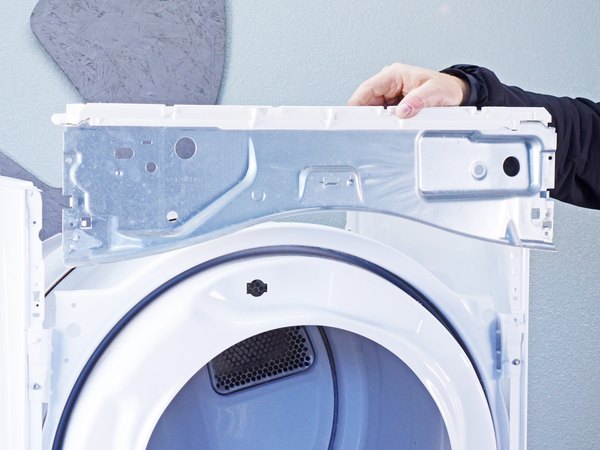

دیواره بالایی جلو رو با دست بگیر، از جاش دربیار و یه گوشه قرار بده تا جلوی دست‌وپات نباشه.

قبل از دست زدن به تسمه، حتما با دقت نگاه کن و به خاطر بسپار که تسمه چطوری از روی پولی‌ها رد شده.

خیلی مراقب باش! بازوی هرزگرد تحت فشار فنره. اگه یهو ول بشه ممکنه دستت رو گاز بگیره یا محکم بخوره به سوئیچ تسمه و بشکنتش.

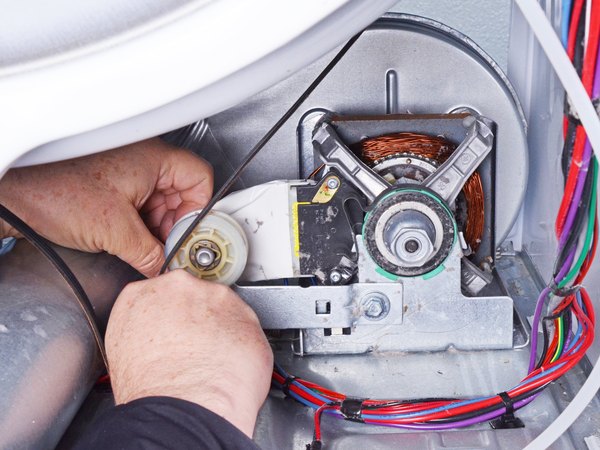

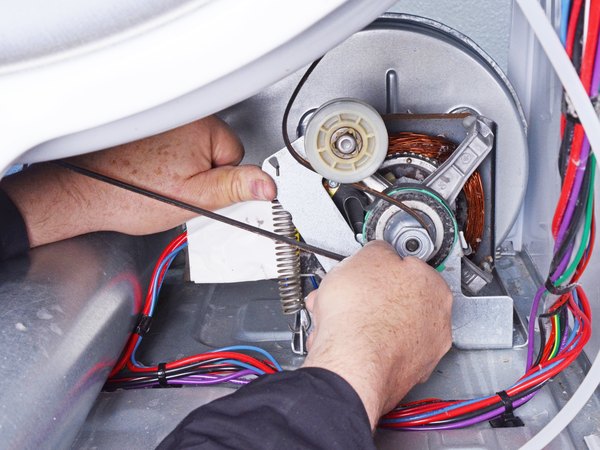

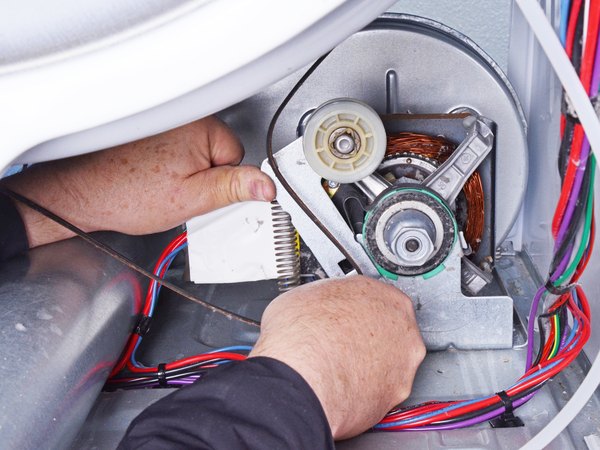

بازوی هرزگرد (اون قطعه فلزی که شبیه 'L' برعکسه) رو به سمت بالا هل بده تا تسمه شل بشه. حالا تسمه رو از روی پولی موتور دربیار و آزادش کن. بازوی هرزگرد رو خیلی آروم ول کن تا بیاد پایین و موازی با کف خشک‌کن قرار بگیره.

موقع جا زدن دوباره تسمه، حتما از یادداشت‌ها یا عکس‌هایی که گرفتی کمک بگیر تا مسیر عبور تسمه رو درست وصل کنی.

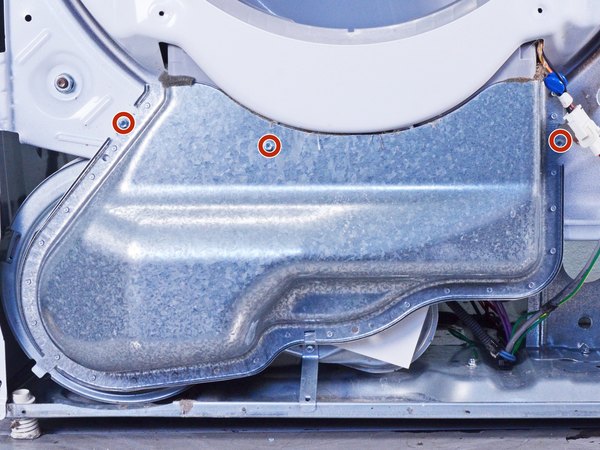

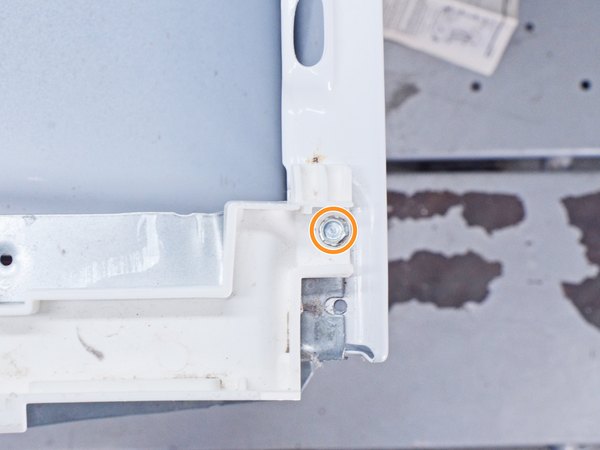

← پیچ‌هایی که دیواره جلویی پایین رو سر جاش نگه داشتن، یکی‌یکی باز کن.

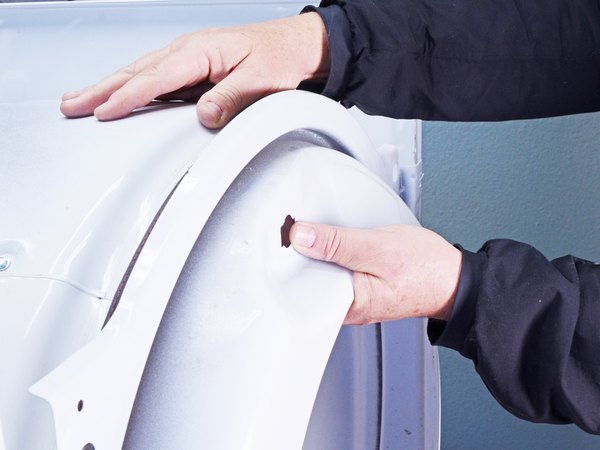

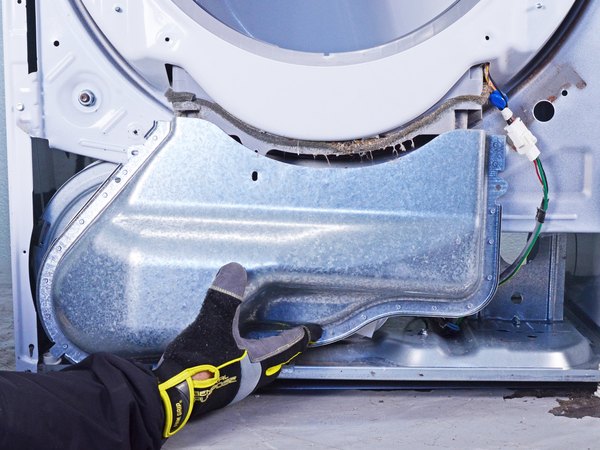

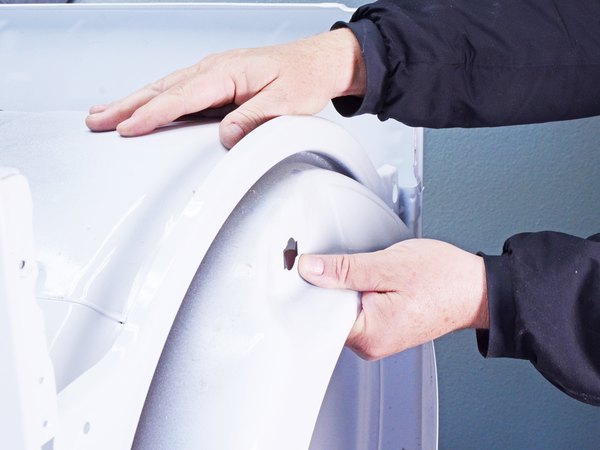

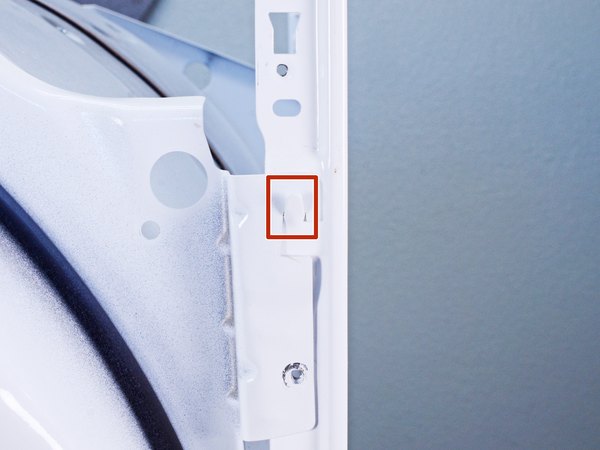

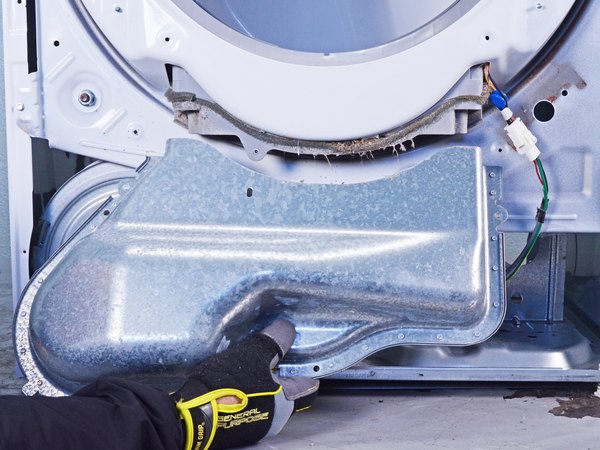

← در حالی که با یه دستت دیگ (درام) رو مهار کردی تا نیفته، با دست دیگه دیواره پایینی جلو رو به سمت بالا بکش تا از روی قلاب‌های شاسی آزاد بشه.

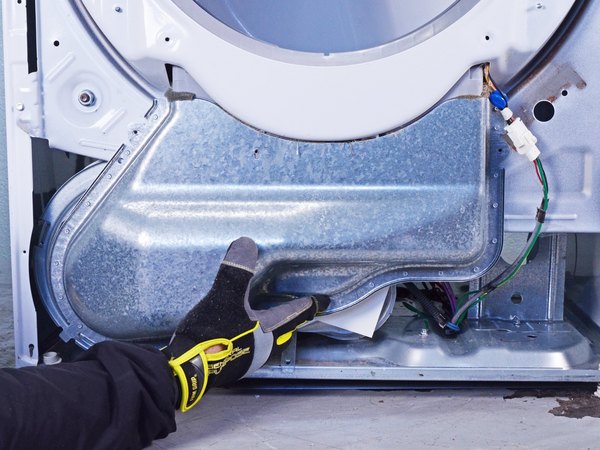

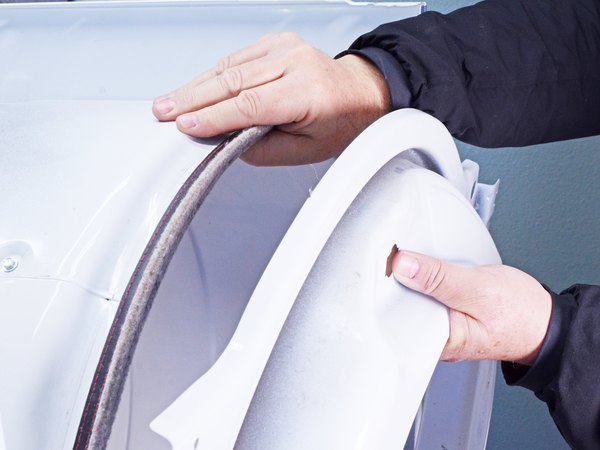

دیواره رو حدود پنج سانتی‌متر بیار پایین تا غلتک‌هایی که زیر دیگ هستن آزاد بشن. همچنان دیگ رو محکم نگه دار و دیواره پایینی رو کامل از دستگاه خارج کن.

موقع بستن دستگاه، باید دیواره رو کمی به سمت راست کج کنی تا غلتک‌ها قشنگ برن زیر لبه جلویی دیگ. وقتی دیگ درست نشست روی غلتک‌ها، می‌تونی دیواره رو صاف کنی و پیچ‌هاش رو ببندی.

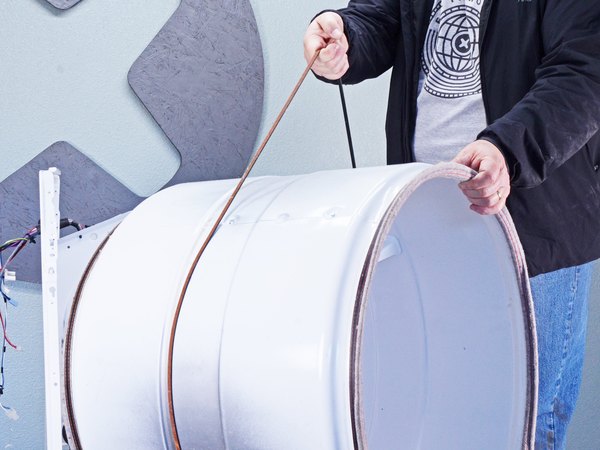

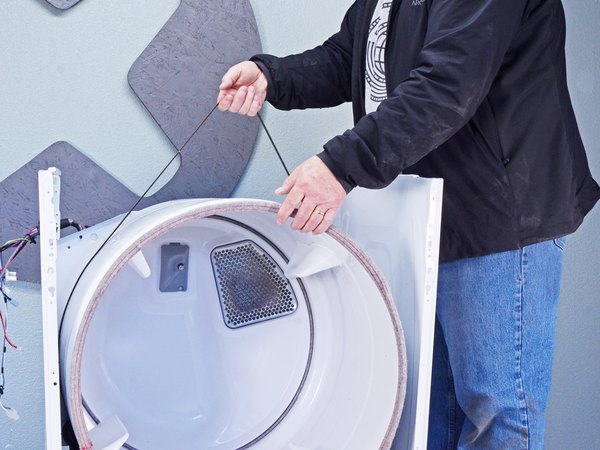

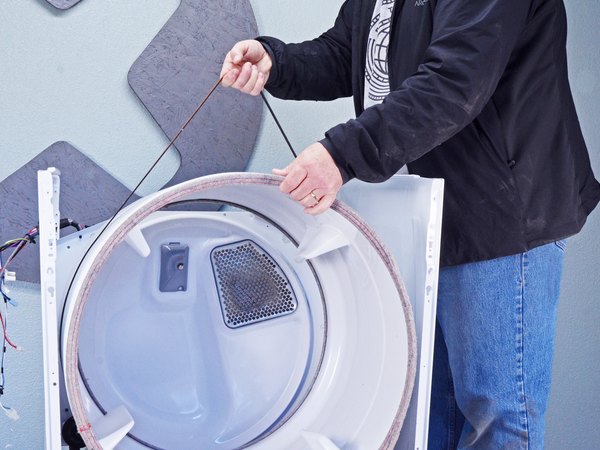

با کمک همون تسمه، دیگ رو چند سانتی‌متر بلند کن. حالا دیگ رو به سمت بیرون دستگاه بچرخون و بکش تا کامل خارج بشه.

دقت کن که کدوم سمت دیگ به طرف جلوی دستگاه بوده تا موقع بستن برعکس جا نزنیش.

اگه تسمه‌ات پاره شده، برو جلوی دیگ بایست و دستات رو ببر داخلش. بلندش کن و از دهانه جلویی بکشش بیرون. برای این کار اگه یه نفر کمکت کنه خیلی بهتره.

موقع جا زدن دیواره پایینی، حتما مطمئن شو که دیگ دقیقا روی غلتک‌ها سوار شده. با حوصله کار کن و به هیچ قطعه‌ای فشار اضافه نیار.

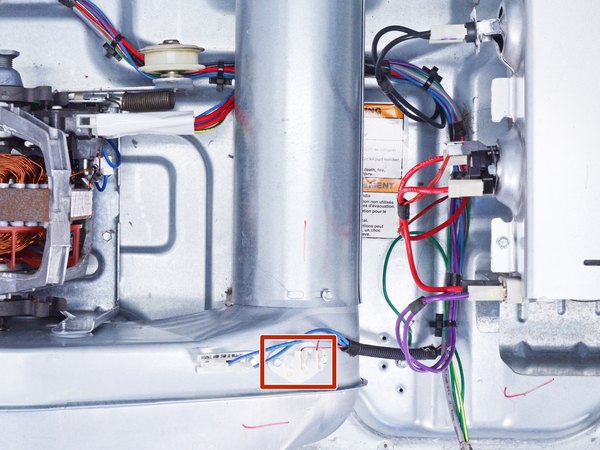

← بالاخره رسیدیم به هدف اصلی! تو قدم‌های بعدی می‌خوایم ترمیستور خروجی رو تست و در صورت نیاز تعویض کنیم.

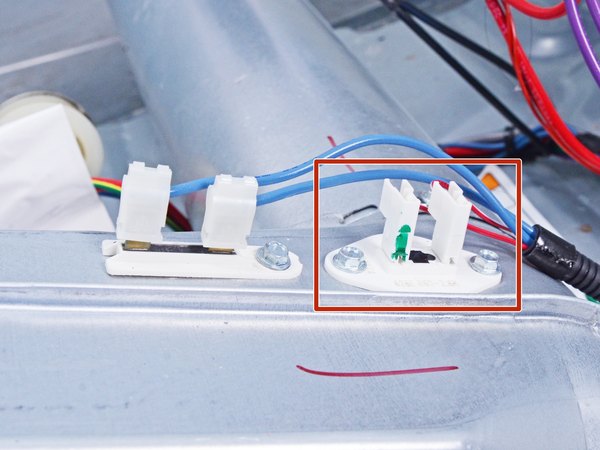

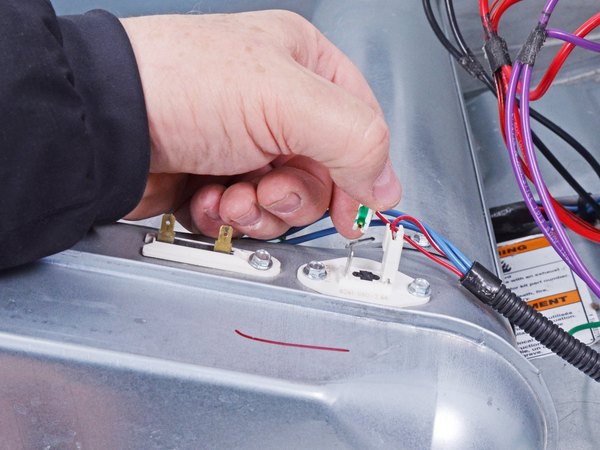

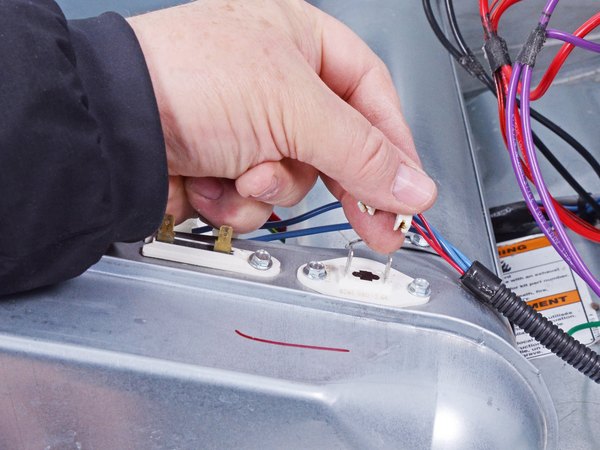

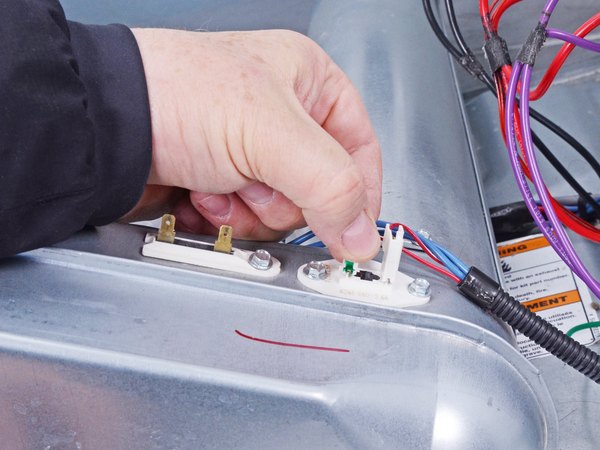

دوتا سوکت فیشی (سرکابلی) که به پایه‌های ترمیستور خروجی وصل شدن رو با دقت بکش و جدا کن.

یادت باشه حتما خود بخش پلاستیکی یا فلزی سوکت رو بگیری و بکشی؛ هیچ‌وقت سیم‌ها رو نکش چون ممکنه از ریشه قطع بشن.

حالا به مولتی‌مترت نیاز داری تا مطمئن بشیم مشکل از خود ترمیستوره یا نه.

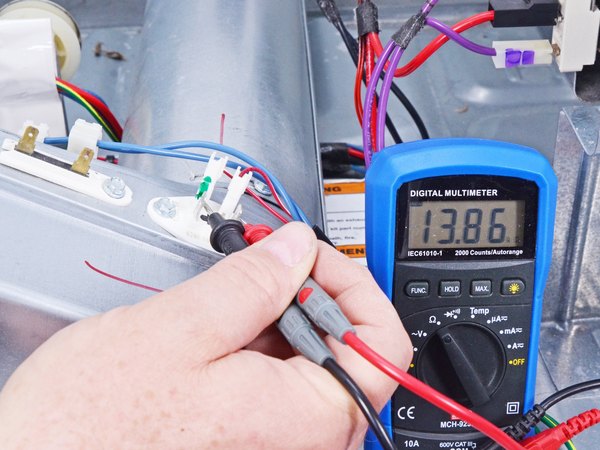

مولتی‌متر رو روی حالت مقاومت (اهم Ω) تنظیم کن. اگه دستگاهت درجه‌بندی‌های مختلفی برای اهم داره، بذارش روی (Rx1000). پروب‌های مولتی‌متر رو به دوتا پایه ترمیستور وصل کن. توی دمای اتاق (حدود 21 درجه سانتی‌گراد)، مقاومتی که نشون می‌ده برای خشک‌کن‌های مدل Duet ویرلپول باید بین 12.5 تا 14.5 کیلواهم باشه.

توی بعضی مدل‌های دیگه ممکنه این عدد متفاوت باشه؛ مثلا عدد 10 کیلواهم توی دمای اتاق برای خیلی از ترمیستورهای خروجی (یا همون سنسور کنترل دما) یه عدد استاندارده.

اگه عددی که روی مولتی‌متر می‌بینی تو این بازه نیست، یا اینکه دستگاهت علامت قطعی مدار (OL) یا مقاومت صفر نشون می‌ده، یعنی ترمیستورت سوخته و باید بری سراغ قدم بعدی تا عوضش کنی.

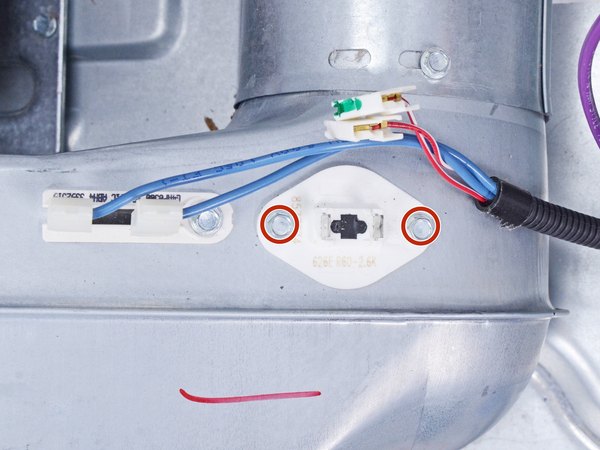

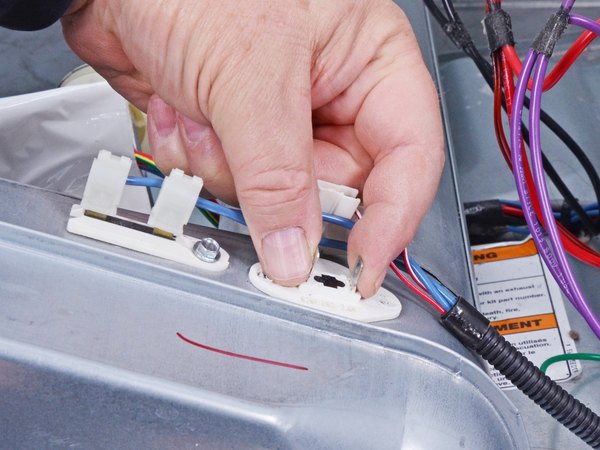

← پیچ‌هایی که ترمیستور خروجی رو روی محفظه دمنده نگه داشتن، با پیچ‌گوشتی باز کن.

ترمیستور رو مستقیم از سوراخی که توش قرار گرفته به سمت بیرون بکش و کامل از دستگاه خارجش کن.

حالا که ترمیستور خراب رو درآوردی، کافیه قطعه جدید رو سر جاش قرار بدی و تمام این مراحل رو با دقت از آخر به اول پیش بری تا خشک‌کنت دوباره مثل روز اول کار کنه. امیدواریم این آموزش از تیم آیسی‌مدار برات مفید بوده باشه و تونسته باشی خودت از پس این تعمیر بربیای. اگه حین کار با چالشی روبه‌رو شدی یا سوالی داشتی، حتما تو بخش دیدگاه‌ها برامون بنویس تا بتونیم راهنماییت کنیم.
