تعویض برد فلاش دوربین کانن PowerShot A550

برای شروع کار، باید قاب‌های اصلی بدنه رو باز کنیم. روی بدنه این دوربین در مجموع 6 تا پیچ 4.45 میلی‌متری وجود داره که باید با استفاده از پیچ‌گوشتی فیلیپس #00 بازشون کنی.

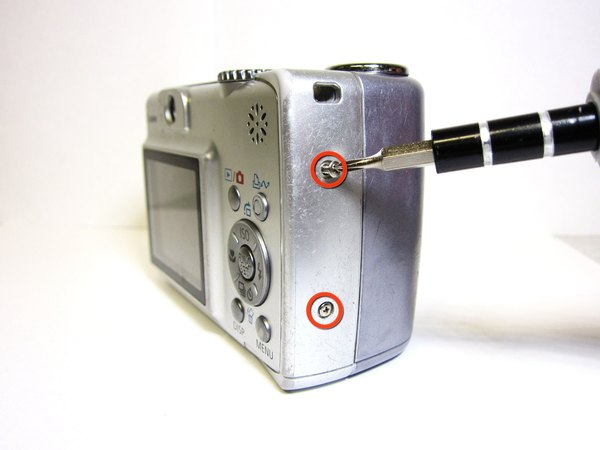

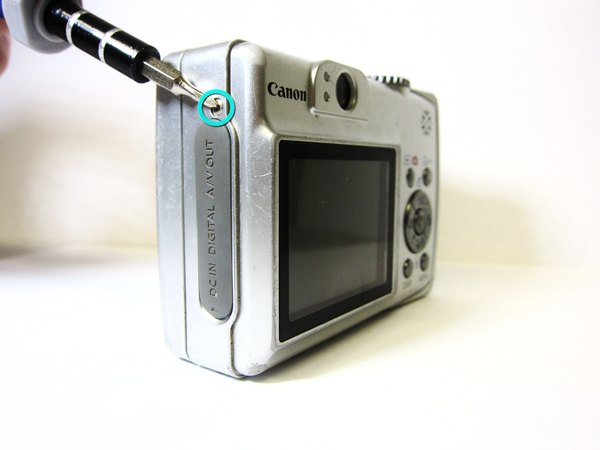

← وقتی از روبرو به لنز دوربین نگاه می‌کنی، دو تا از این پیچ‌ها سمت چپ بدنه قرار گرفتن.

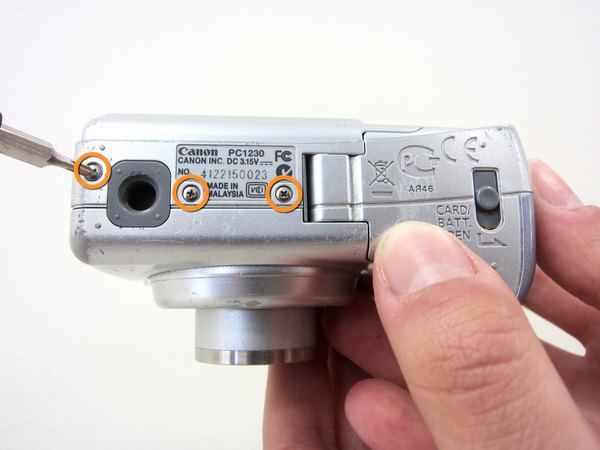

← سه تا پیچ هم در قسمت زیرین (کف) دوربین هستن.

← یه دونه پیچ هم در سمت راست بدنه وجود داره که اونم باید باز بشه.

حالا دوربین رو برگردون تا به قسمت زیرین دستگاه مسلط بشی.

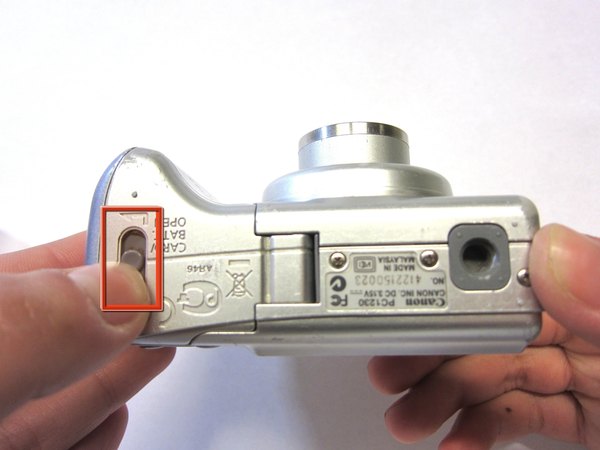

← برای باز کردن محفظه مموری کارت و باتری، دکمه‌ای که روش نوشته CARD/BATT رو به سمت بالا بکش و بعد درپوش رو به سمت چپ هل بده تا کاملا باز بشه.

وقتی درپوش رو باز کردی، ساختار داخلی محفظه باتری و مموری کارت دقیقا مثل این تصویر بهت نشون داده می‌شه.

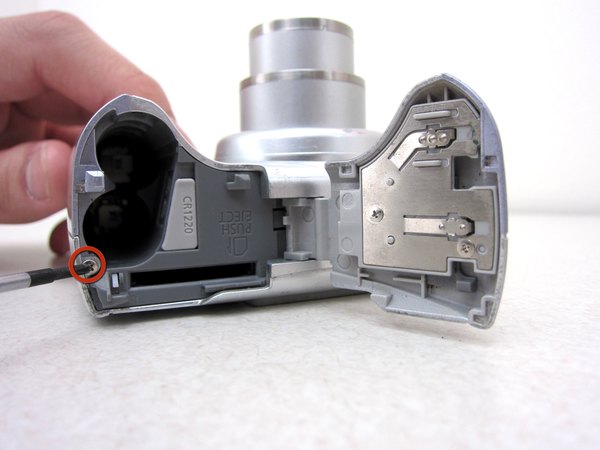

← یه پیچ 4.45 میلی‌متری دیگه داخل همین محفظه پنهان شده. با همون پیچ‌گوشتی فیلیپس #00 این پیچ رو هم باز کن.

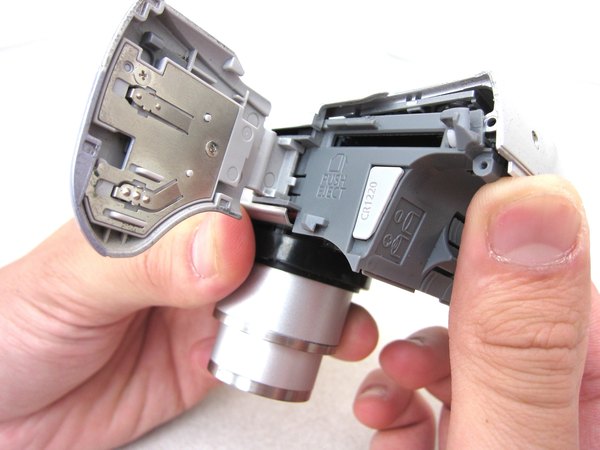

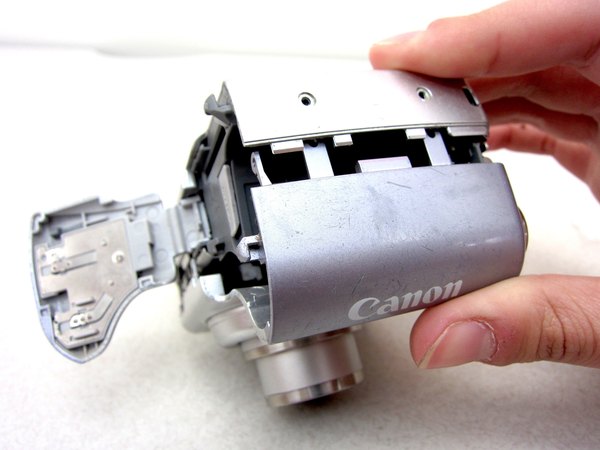

حالا که تمام پیچ‌های نگهدارنده باز شدن، قاب جلویی رو بگیر و خیلی آروم و بدون فشار اضافی از بدنه اصلی جداش کن.

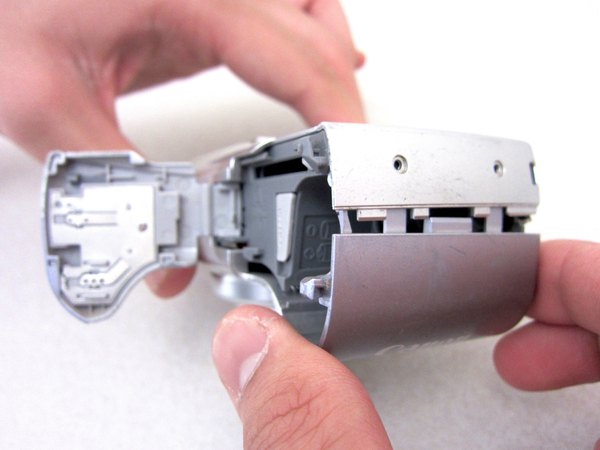

یه ترفند کاربردی: برای اینکه قاب راحت‌تر جدا بشه، کارت رو از سمت چپ دوربین (یعنی دقیقا کنار محفظه باتری) شروع کن و خارهای پلاستیکی اون قسمت رو با ملایمت آزاد کن.

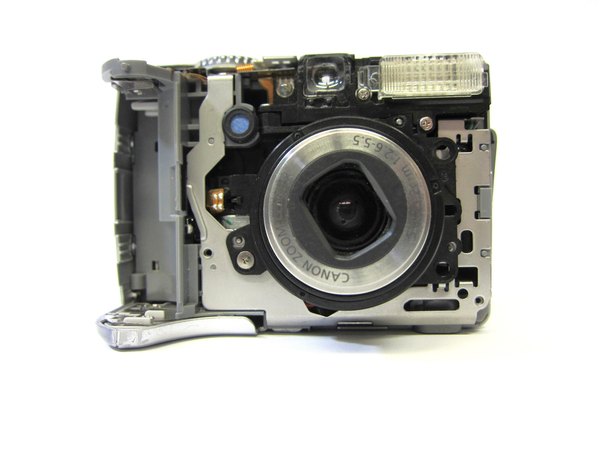

بعد از اینکه قاب جلویی رو درآوردی، نمای داخلی دوربین و اسکلت فلزی اون دقیقا مثل چیزی می‌شه که توی عکس می‌بینی.

حالا باید قاب پشتی رو آزاد کنیم. برای این کار دوباره از سمت محفظه باتری شروع کن و لبه‌های قاب رو آروم به سمت بیرون بکش.

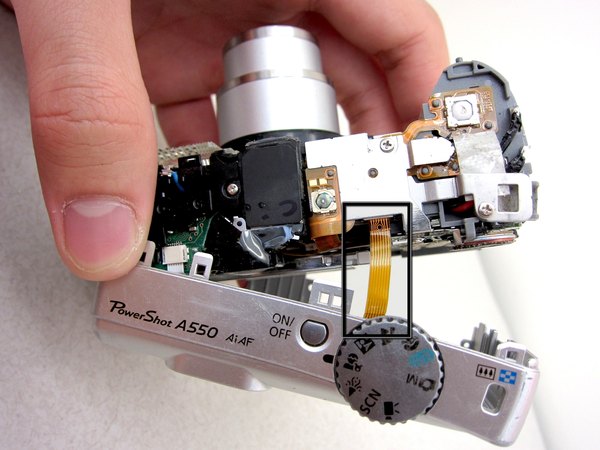

هشدار خیلی مهم: وقتی قاب پشتی آزاد شد، به هیچ‌وجه یهو نکشش! این قاب با یک کابل فلت ظریف به بدنه اصلی متصله و با کشیدن ناگهانی پاره می‌شه.

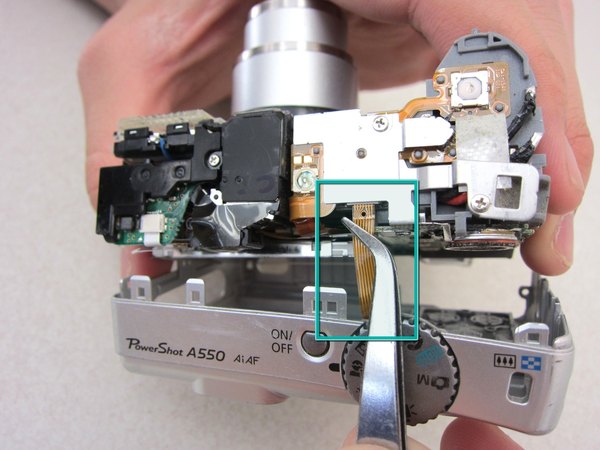

← برای جدا کردن کامل قاب از دوربین، از یه پنس استفاده کن و کابل فلت ارتباطی رو خیلی با احتیاط از روی بدنه جدا کن.

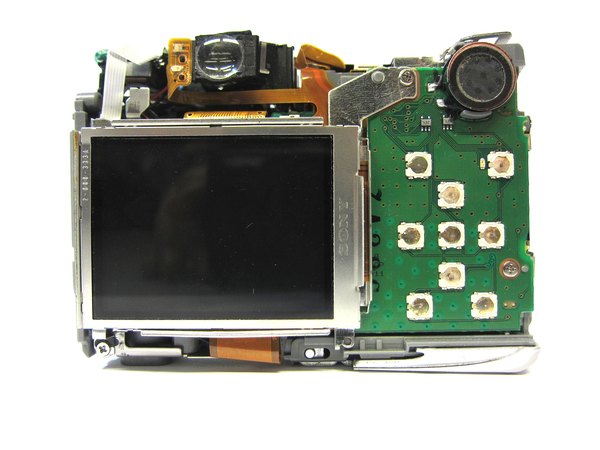

به محض اینکه فلت قاب پشتی رو جدا کردی، نمای پشت دوربین و قطعات داخلیش مثل این تصویر نمایان می‌شه.

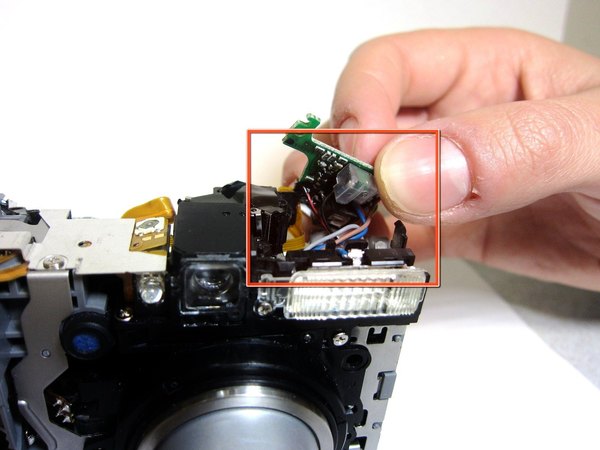

حالا دوربین رو بچرخون و به قسمت جلویی دستگاه نگاه کن. تو قسمت بالا و سمت راست دوربین، دقیقا پشت مجموعه فلاش، می‌تونی برد فلاش رو پیدا کنی. این همون قطعه‌ایه که قراره تعویضش کنیم.

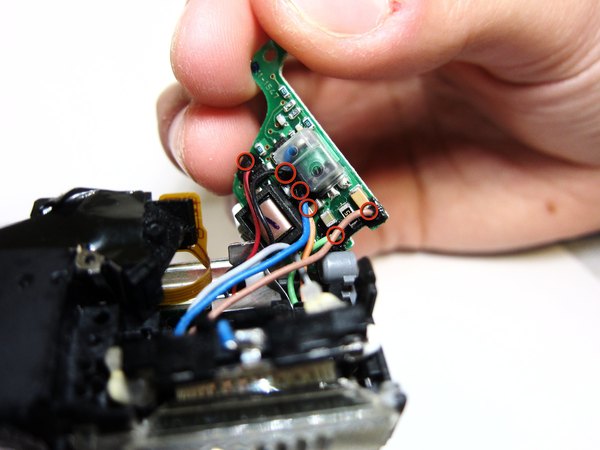

← هویه رو داغ کن و با کمک سیم قلع‌کش، اتصال سیم‌هایی که توی تصویر با دایره مشخص شدن رو از روی پایه‌های برد آزاد کن. حواست باشه نوک داغ هویه به قطعات پلاستیکی اطراف نخوره.

وقتی تموم سیم‌ها رو با موفقیت جدا کردی، برد خراب آزاد می‌شه. حالا همه‌چیز برای نصب برد فلاش جدید آماده‌ست.

کار تعویض تموم شد! برای بستن دوربین و نصب قطعه جدید، کافیه همین مراحلی که با هم انجام دادیم رو از آخر به اول تکرار کنی و سیم‌ها رو با دقت روی برد جدید لحیم کنی. امیدوارم این آموزش از تیم آیسی‌مدار برات کاربردی بوده باشه و مشکل فلاش دوربینت رو کامل حل کنه. اگه این مطلب به دردت خورد، حتما لینک صفحه رو برای دوستات که به کارهای فنی و تعمیرات علاقه دارن بفرست!
