تعویض ال‌سی‌دی دوربین کانن PowerShot A75

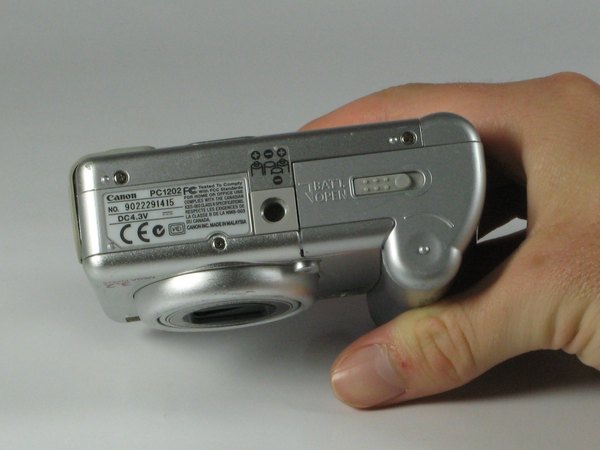

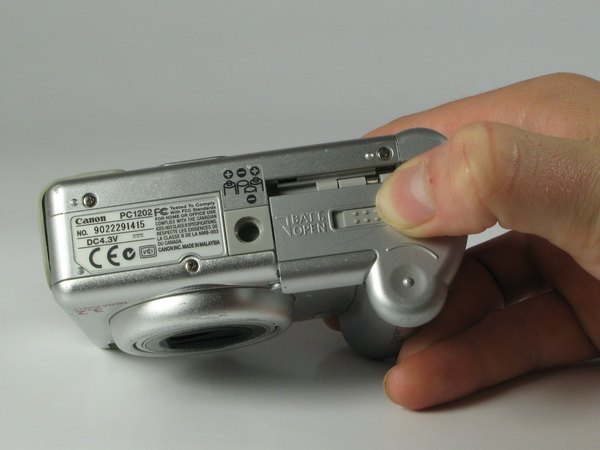

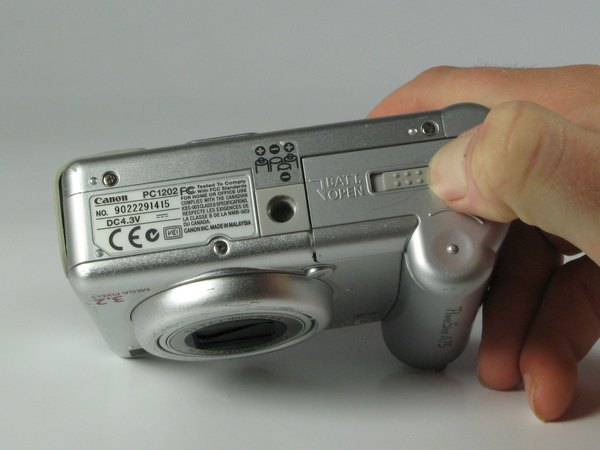

اول دوربین رو برگردون و روی سطح نرمی بذار. حالا نگاه کن تا کلید کشویی مربوط به درپوش باتری که روش نوشته "BATT OPEN" رو پیدا کنی.

حالا این کلید کشویی رو به سمت راست فشار بده تا قفل درپوش آزاد بشه.

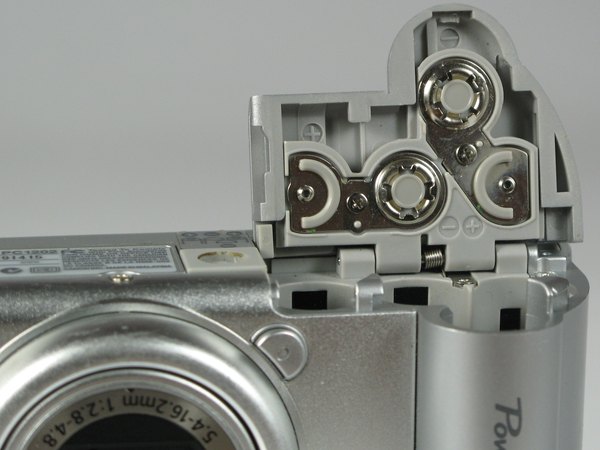

با این کار، درپوش باتری یه مقدار به سمت پایین می‌لغزه و با حالت فنری خودش باز می‌شه.

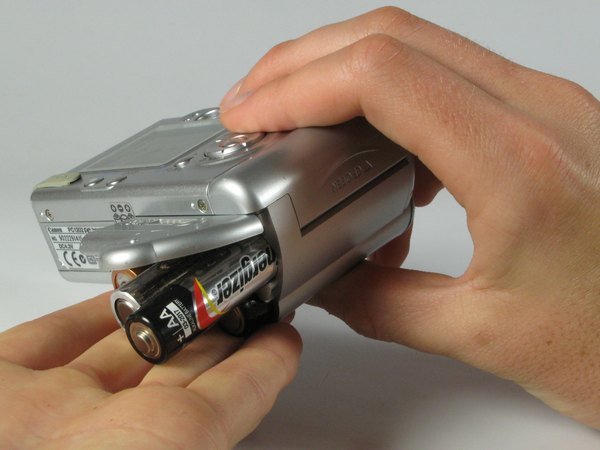

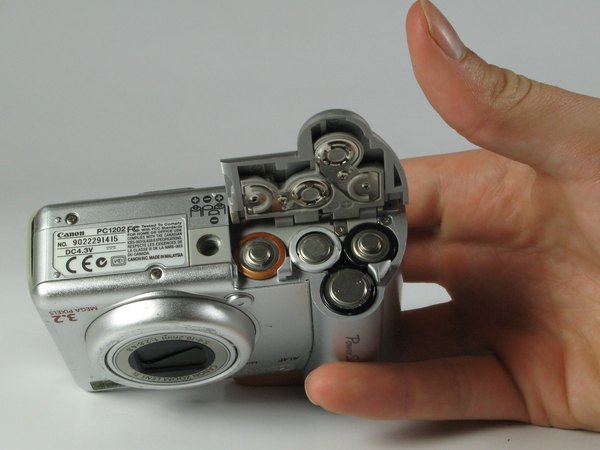

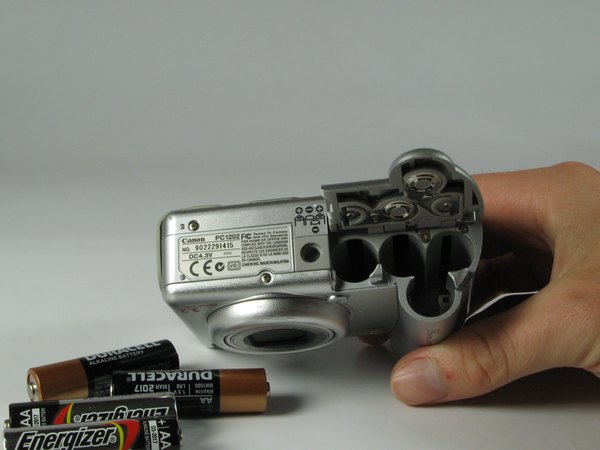

بریم سراغ باتری‌ها. هر 4 تا باتری قلمی (AA) رو از داخل محفظه بیرون بیار.

موقع درآوردن باتری‌ها خوب دقت کن که قطب‌های مثبت و منفی چطوری قرار گرفتن تا بعدا برای جا زدنشون به مشکل نخوری.

البته نگران نباش، جهت درست قرارگیری باتری‌ها هم زیر خود درپوش و هم روی یه برچسب کنار محفظه باتری کشیده شده.

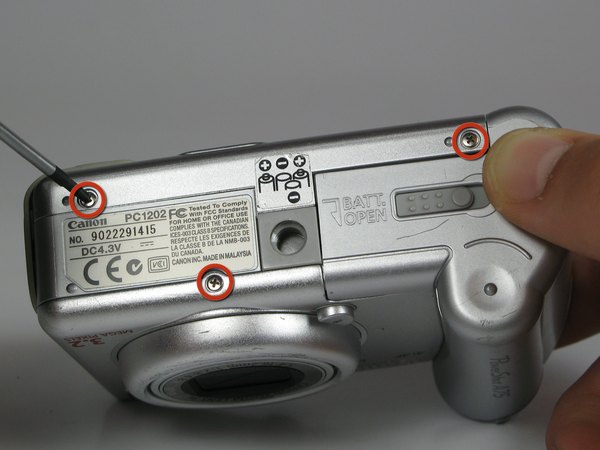

← حالا پیچ‌گوشتی چهارسو رو بردار و سه تا پیچ 2.5 میلی‌متری که زیر بدنه دوربین قرار دارن رو باز کن.

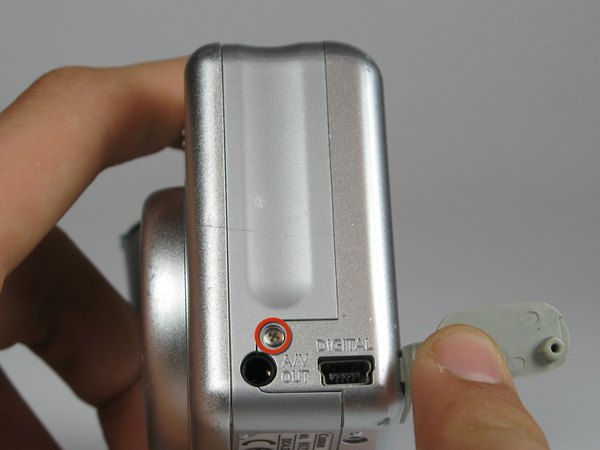

← درپوش پلاستیکی مربوط به پورت A/V رو کنار بزن و پیچی که اندازه 3.8 میلی‌متر داره و اون زیر قایم شده رو هم باز کن.

← یه پیچ 2.4 میلی‌متری هم دقیقا زیر درپوش شیار کارت حافظه قرار داره؛ اون رو هم باز کن تا بدنه کم‌کم آزاد بشه.

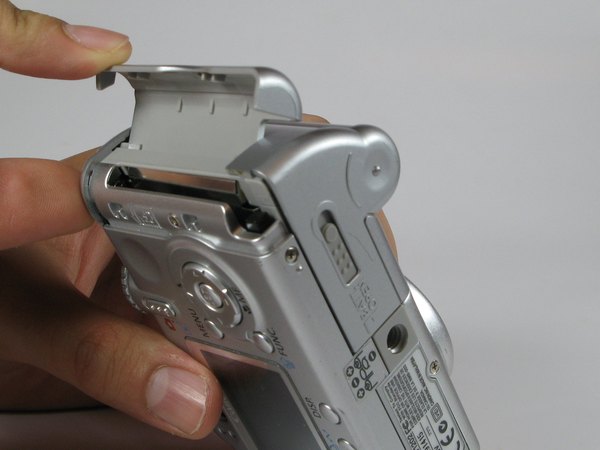

برای دسترسی بهتر، درپوش کارت حافظه رو به سمت بیرون هل بده تا یه صدای تق بشنوی و درپوش کاملا باز بشه.

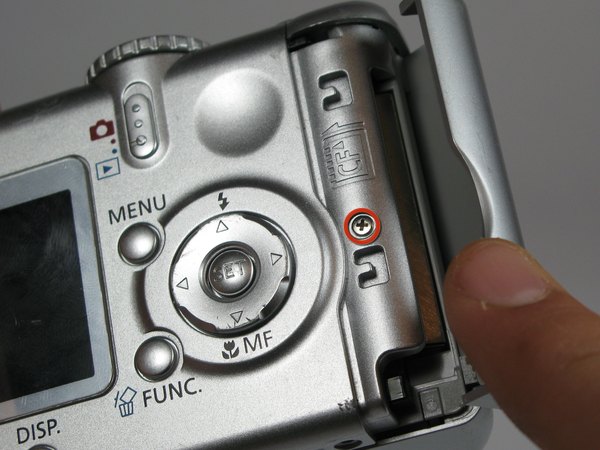

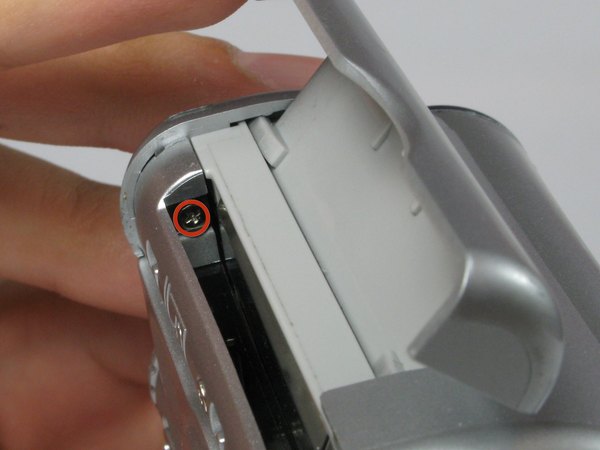

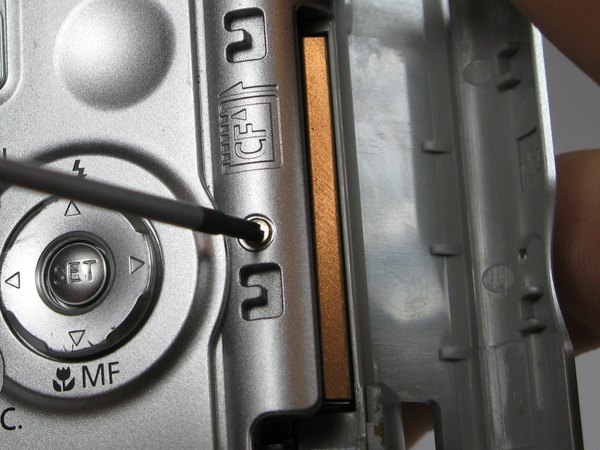

← حالا می‌تونی پیچ بلند 5.9 میلی‌متری که تو گوشه بالایی محفظه کارت حافظه قرار داره رو به راحتی باز کنی.

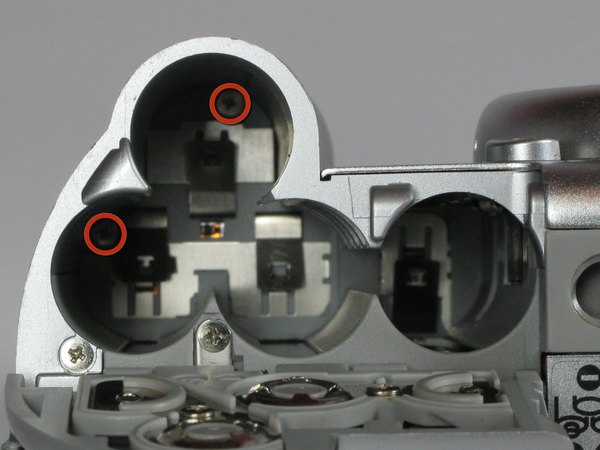

← برگردیم سمت محفظه باتری. دو تا پیچ 4.1 میلی‌متری اون پایین هستن که باید بازشون کنی.

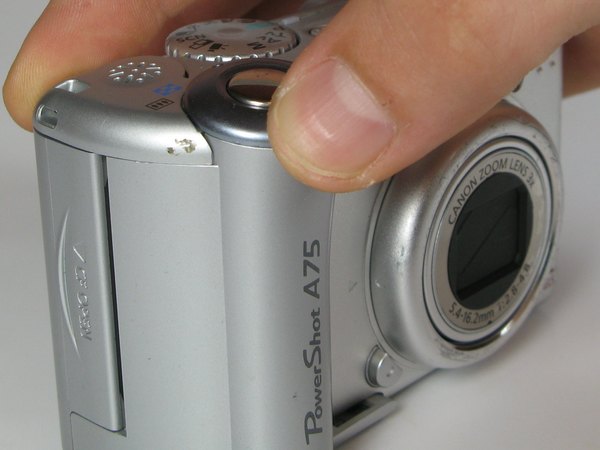

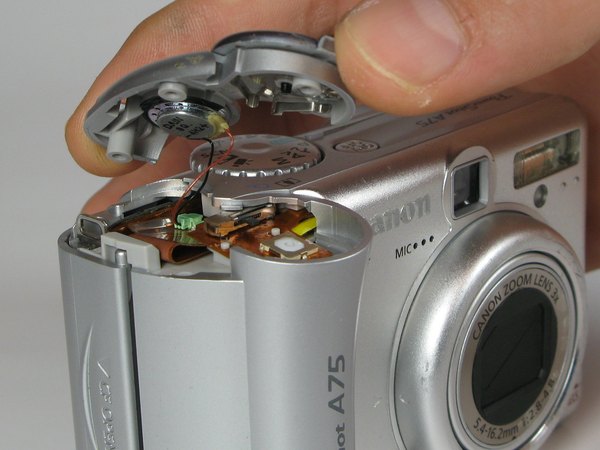

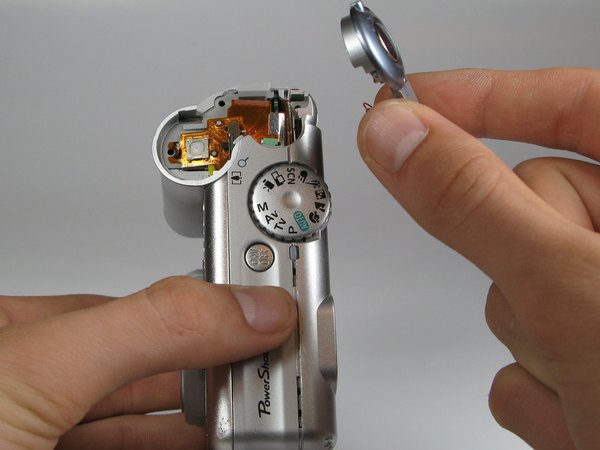

تو این مرحله باید مجموعه دکمه شاتر و اسپیکر رو که بالای دوربین قرار دارن، خیلی آروم به سمت بالا بکشی تا جدا بشن.

حواست باشه این قطعه رو یک‌دفعه و با زور نکشی! اسپیکر با یه سوکت و سیم ظریف به بورد دوربین وصله و کشیدن محکم باعث پاره شدن سیم می‌شه.

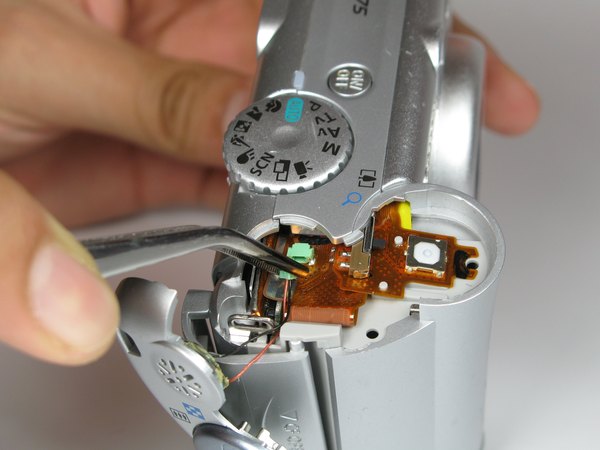

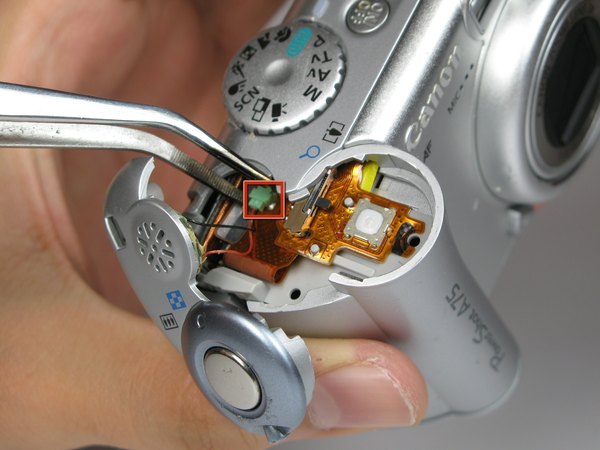

← پنس رو بردار و سوکت کوچیکی که اسپیکر رو به بورد متصل کرده، خیلی ملایم بگیر و از جاش دربیار.

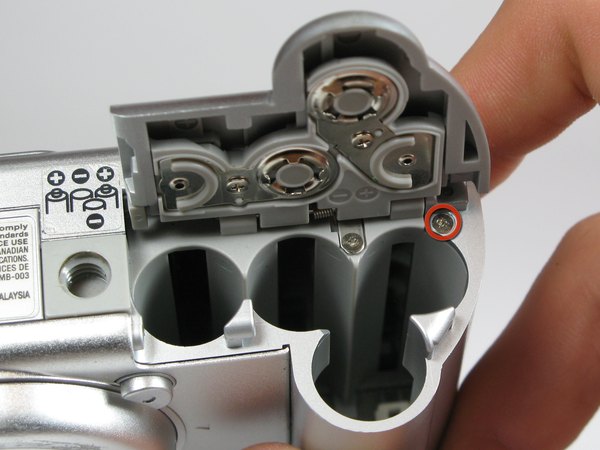

← حالا زیر درپوش باتری، فقط پیچ 4.2 میلی‌متری که سمت راست قرار داره رو باز کن. کاری به پیچ وسطی نداشته باش.

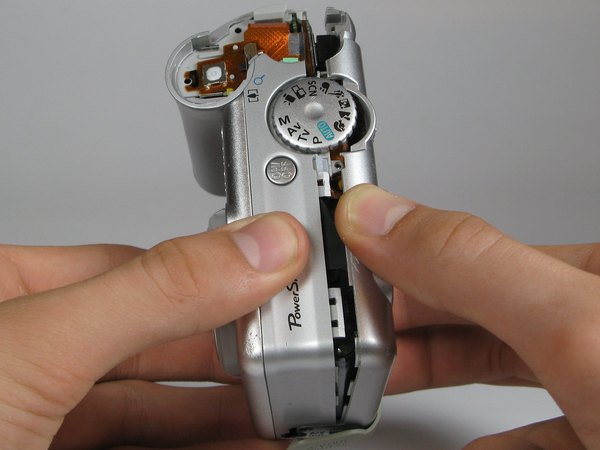

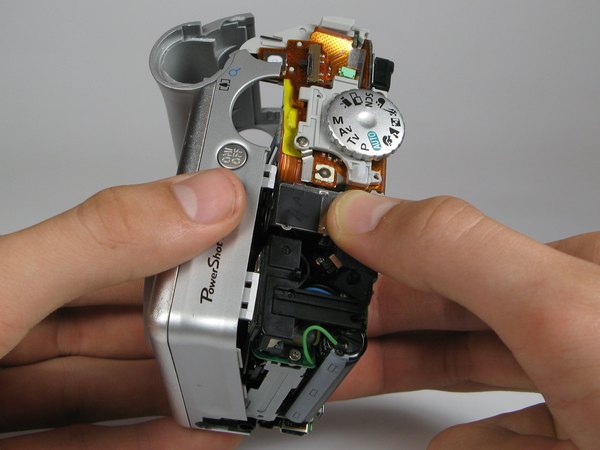

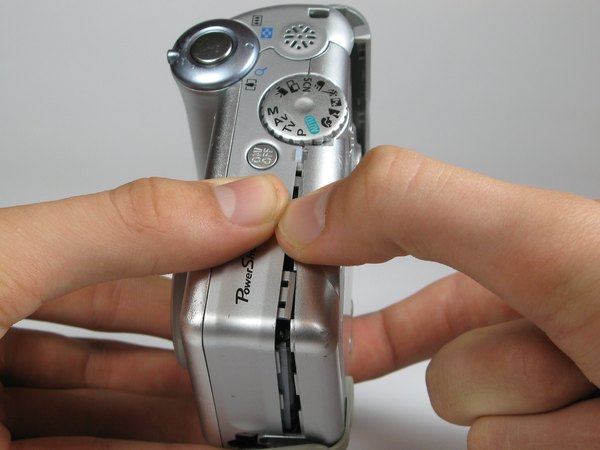

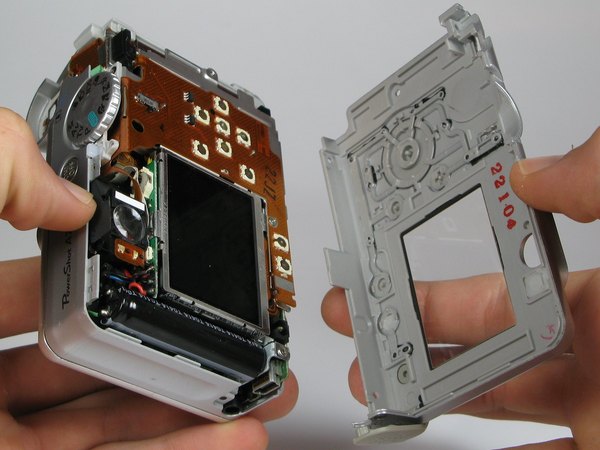

دیگه وقتشه قاب‌های دستگاه رو باز کنیم. با دستات قاب پشتی و جلویی دوربین رو بگیر و خیلی آروم از هم فاصله‌شون بده.

جدا کردن این دو نیمه، مخصوصا تو قسمت بالایی دوربین ممکنه یکم سفت باشه. یه مقدار نیروی کنترل‌شده وارد کن تا خارهای پلاستیکی آزاد بشن.

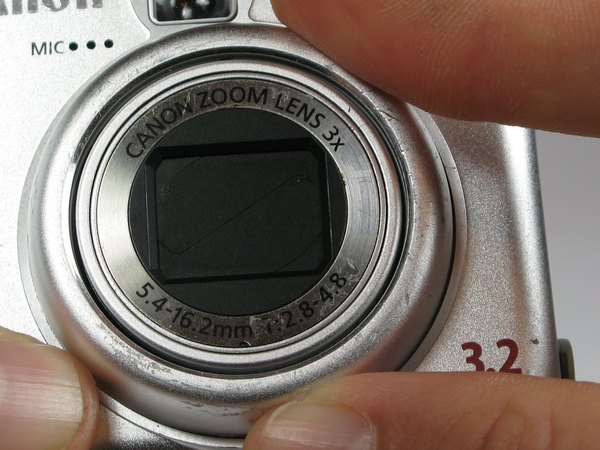

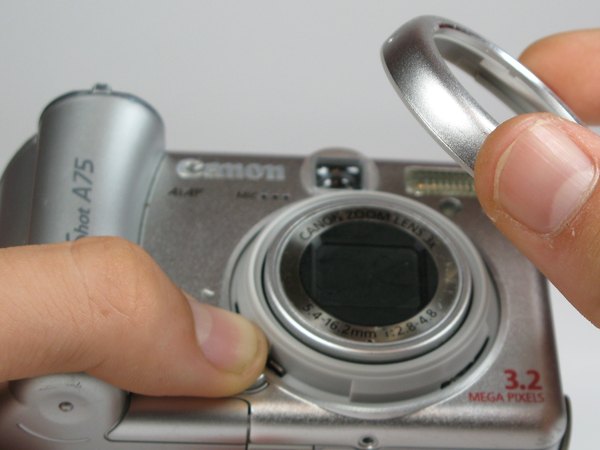

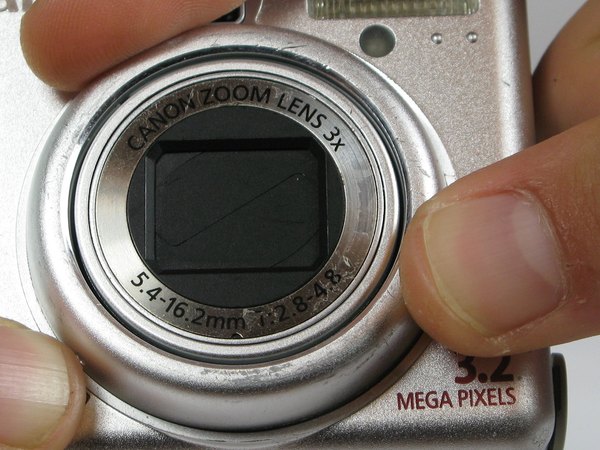

جلوی دوربین، سمت چپ و پایین لنز یه دکمه کوچیک می‌بینی؛ اون رو به داخل فشار بده. هم‌زمان با فشردن دکمه، حلقه بیرونی قاب لنز رو خلاف جهت عقربه‌های ساعت بچرخون و بکش بیرون.

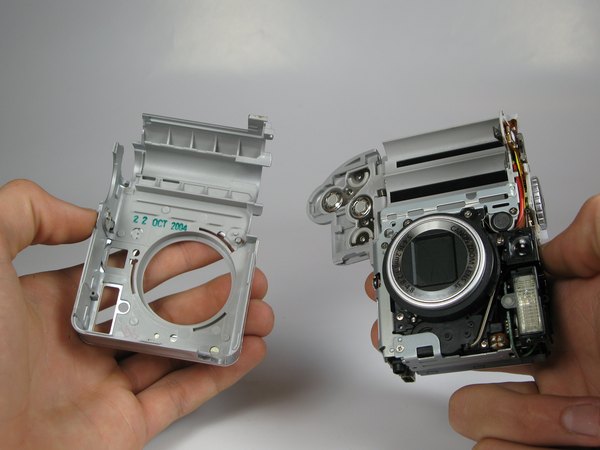

حالا قاب جلویی دوربین کاملا آزاده و می‌تونی اون رو برداری و کنار بذاری.

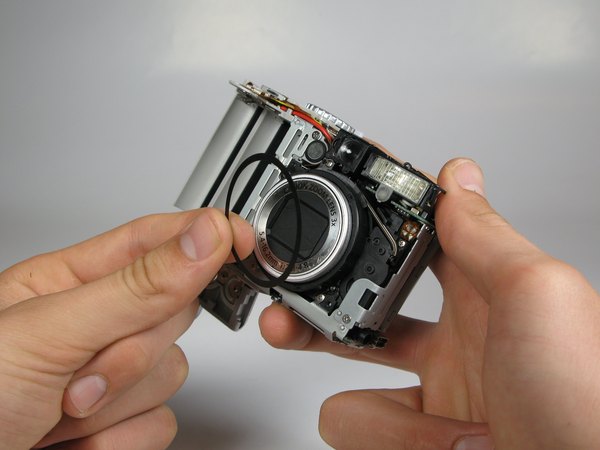

دقت کن که بعد از برداشتن قاب، یه واشر لاستیکی مشکی دور لنز هست که ممکنه بیفته. حتما حواست بهش باشه تا موقع بستن دوربین دوباره سر جاش قرارش بدی.

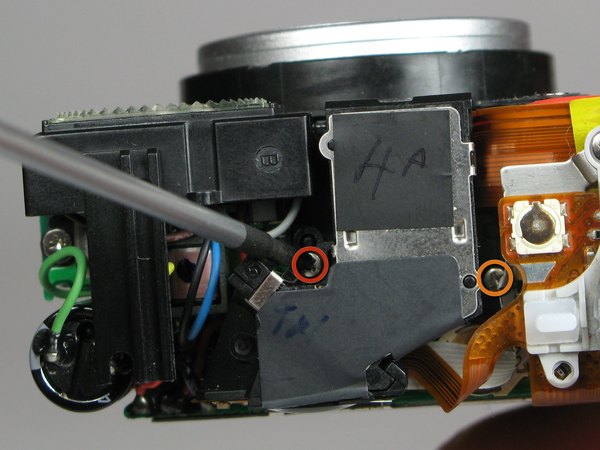

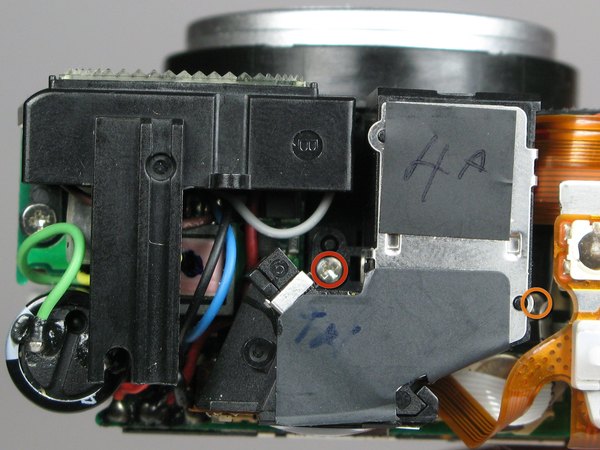

← دقیقا پشت چشمی دوربین تو قسمت بالایی، یه پیچ 4.4 میلی‌متری قرار داره که باید باز بشه.

← یه پیچ 4.3 میلی‌متری هم سمت راست محفظه چشمی، تو شکاف بین چشمی و کابل فلت بالایی دوربین هست. اونم با دقت باز کن.

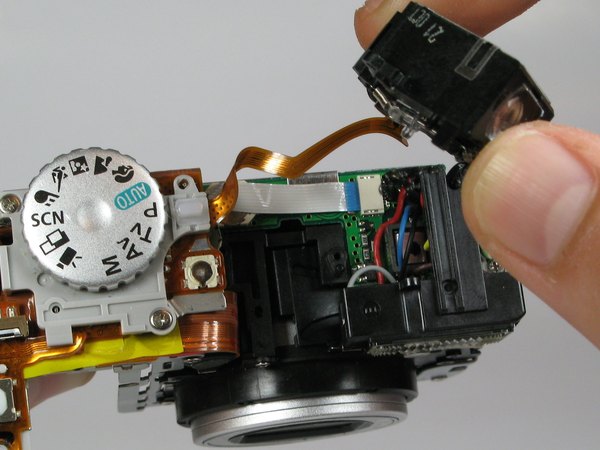

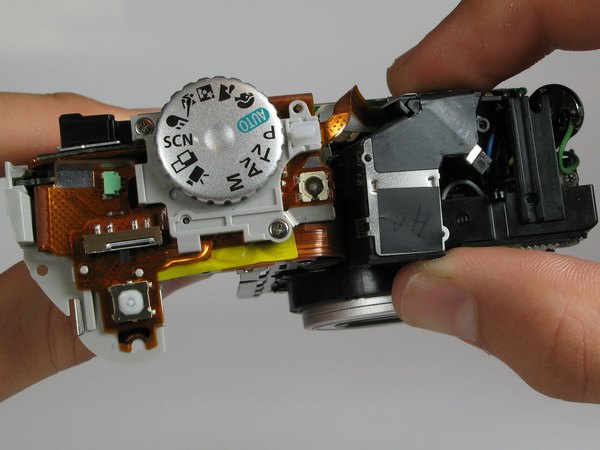

حالا قطعه چشمی رو با دست بگیر و یه مقدار به چپ و راست تکونش بده تا با یه صدای تق کوچیک از جاش دربیاد.

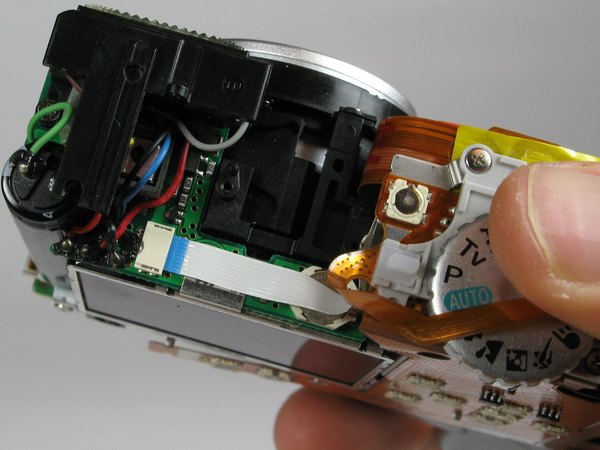

زیر این قطعه، باید یه کابل فلت سفید رنگ ببینی که به مادربرد دوربین وصل شده.

همون فلت سفیدی که الان پیداش کردیم رو در نظر بگیر.

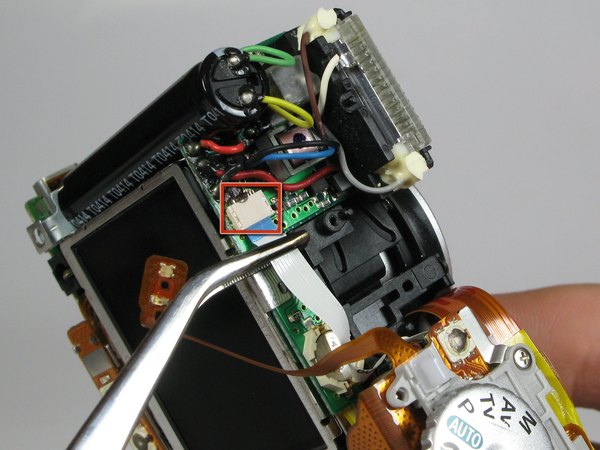

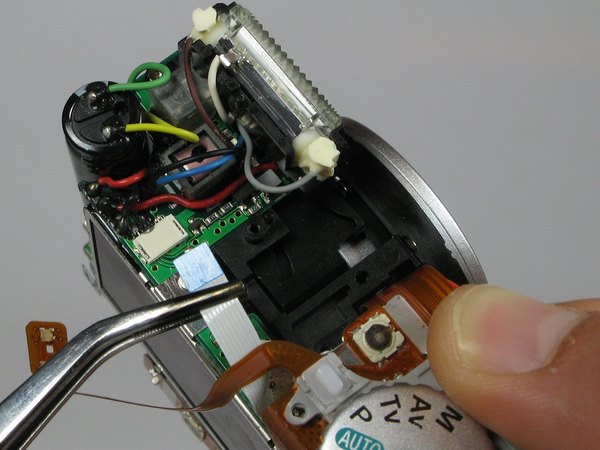

← با کمک پنس، فلت سفید رو از نزدیک‌ترین نقطه به محل اتصالش بگیر و خیلی ملایم به سمت بیرون بکش تا آزاد بشه.

این کابل ضامن خاصی نداره و با یه کشش کوچیک به راحتی بیرون میاد.

← حالا که فلت کنار رفت، پیچ 2.9 میلی‌متری که دقیقا زیر همون کابل قرار داشت رو باز کن.

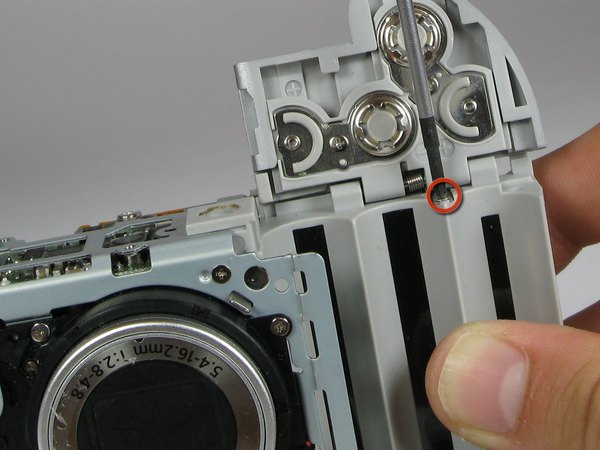

← دوباره برگردیم به قسمت زیر درپوش باتری و پیچ 4.2 میلی‌متری اونجا رو هم باز کنیم.

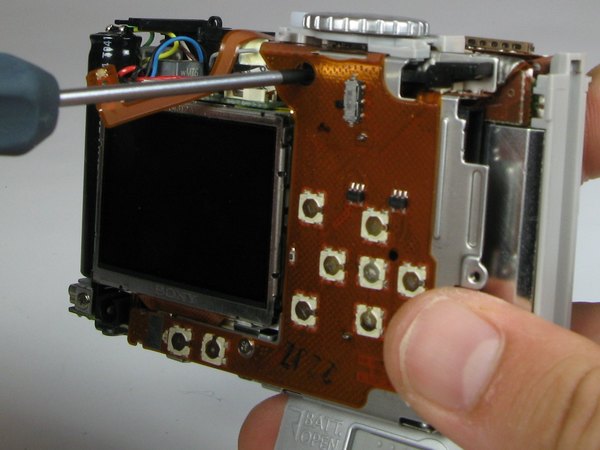

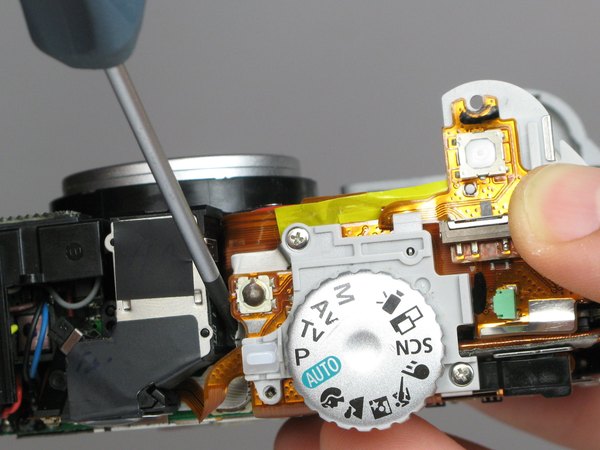

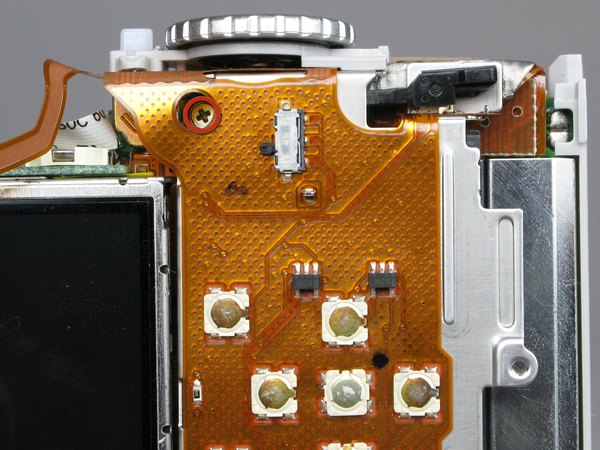

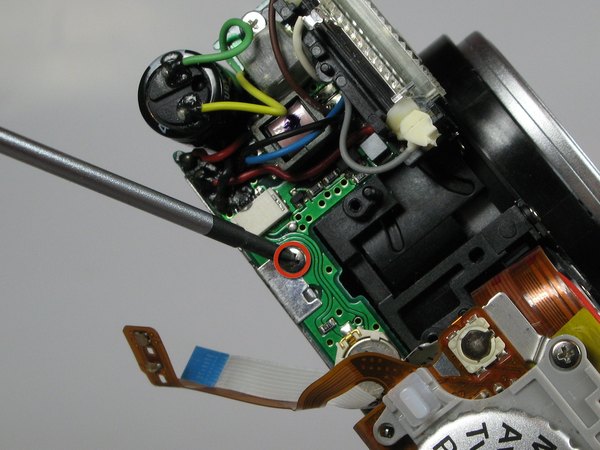

← زیر کلید چرخشی تنظیم حالت‌های دوربین، روی پنل مسی یه سوراخ عمیق هست. پیچ 3.4 میلی‌متری داخلش رو باز کن.

بیرون آوردن این پیچ ممکنه یکم قلق داشته باشه، پس از یه پیچ‌گوشتی با خاصیت آهنربایی خوب استفاده کن.

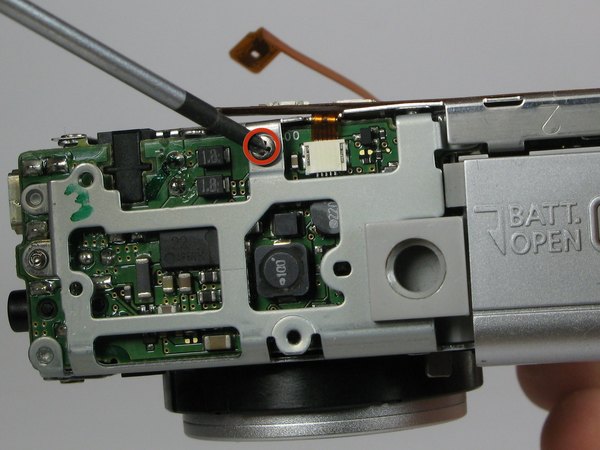

← تو قسمت پایین دوربین، روی قاب نقره‌ای رنگ یه پیچ 2.5 میلی‌متری هست که پنل پشتی رو نگه داشته. بازش کن.

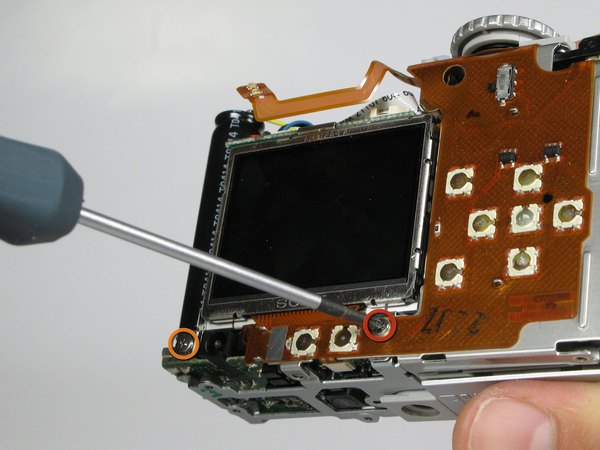

← روی فلت مسی تو قسمت پایینی پشت دوربین، یه پیچ 3.4 میلی‌متری قرار داره؛ اون رو هم باز کن.

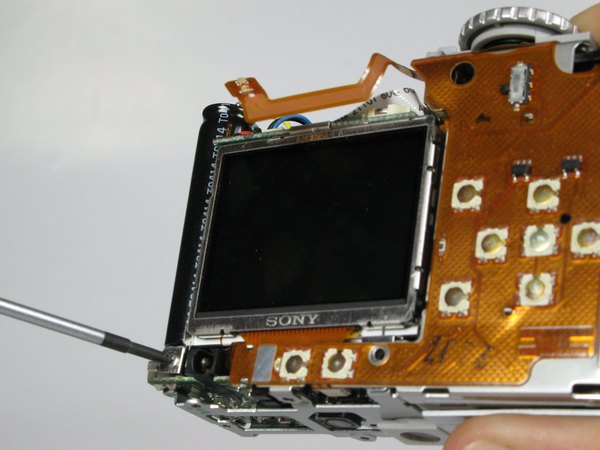

← تو همون نمای پشتی، پیچ 2.9 میلی‌متری که تو گوشه پایین سمت چپ هست رو دربیار.

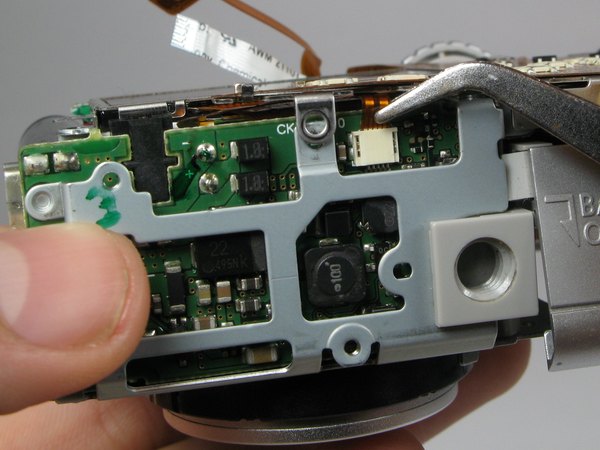

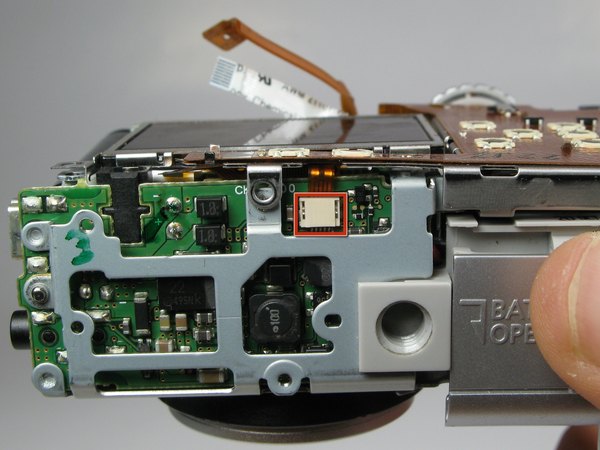

حالا می‌تونی کابل فلت مسی رو ببینی که ال‌سی‌دی رو به مادربرد پایینی متصل کرده.

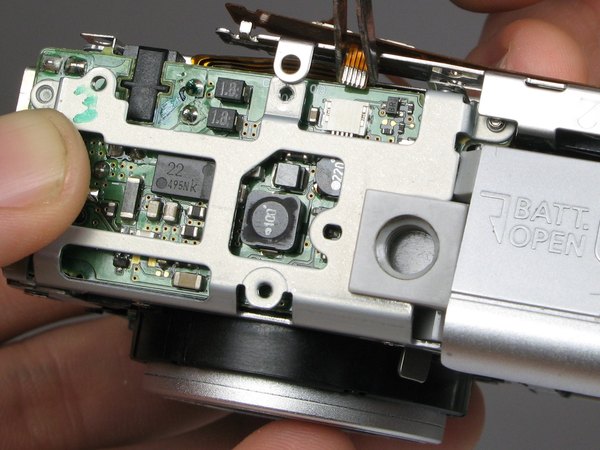

← فلت رو از نزدیکی کانکتور سفیدش بگیر و با احتیاط کامل از تو سوکت بیرون بکش.

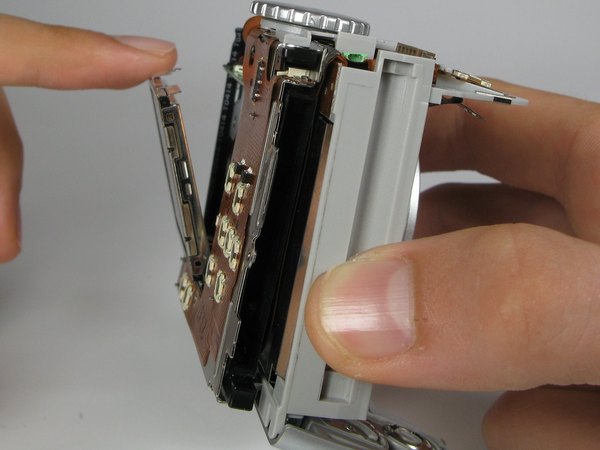

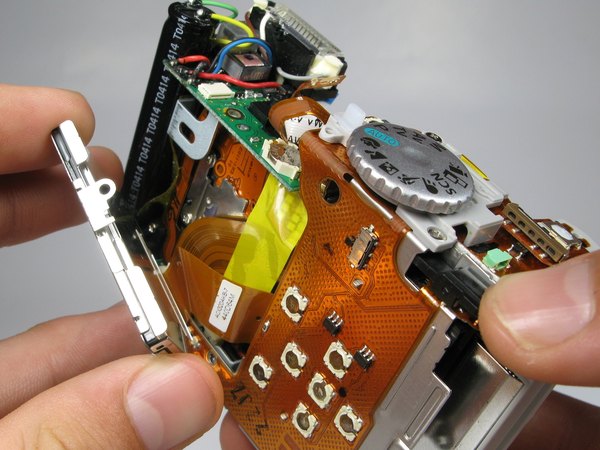

تو این مرحله، ال‌سی‌دی رو خیلی ملایم بلند کن تا حدود 45 درجه از بدنه دوربین فاصله بگیره.

حواست باشه قاب پشتی رو زیاد از حد نکشی! این قاب هنوز با فلت‌ها به بالای دوربین وصله و قرار نیست کاملا از بدنه جدا بشه.

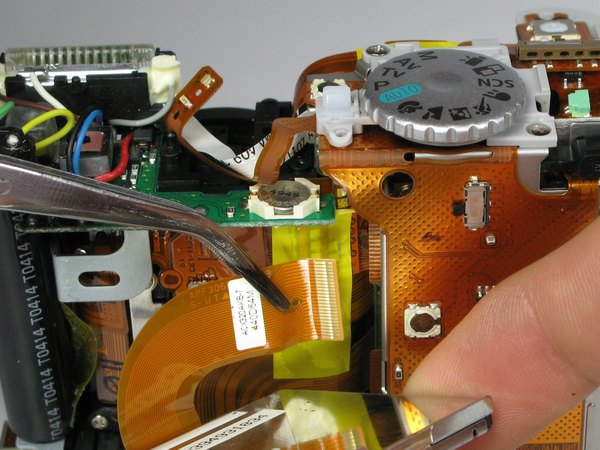

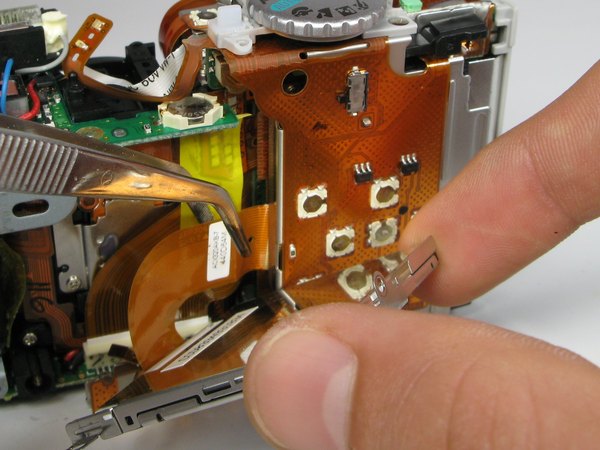

حالا فلت بزرگ‌تری که ال‌سی‌دی رو به بدنه اصلی دوربین متصل کرده رو پیدا کن.

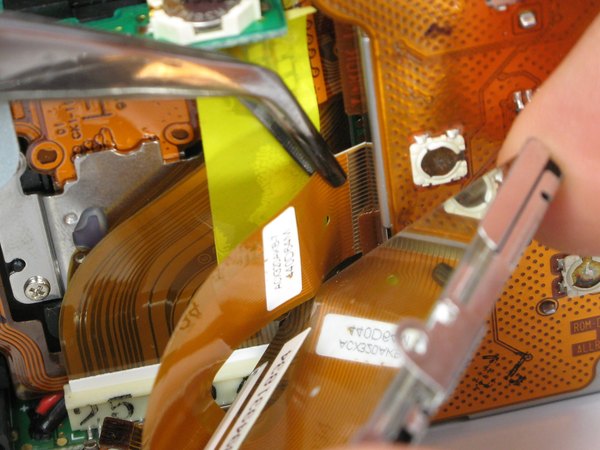

این فلت رو هم با احتیاط از روی مادربرد به سمت بیرون بکش تا از جاش خارج بشه.

برای جدا کردن این کابل، ممکنه استفاده از انگشت‌هات خیلی راحت‌تر و امن‌تر از پنس باشه.

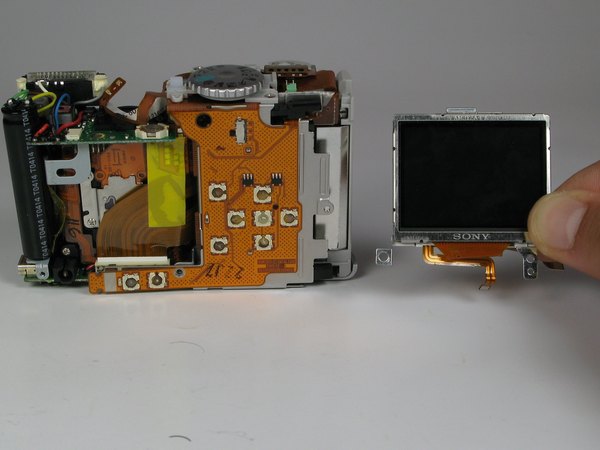

عالی شد! با آزاد شدن این کابل، ال‌سی‌دی معیوب کاملا از دستگاه جدا می‌شه.

خسته نباشی! حالا می‌تونی ال‌سی‌دی جدید رو روی دوربین نصب کنی. برای جمع کردن دستگاه، کافیه همین مراحل رو دقیقا از آخر به اول انجام بدی و فلت‌ها رو سر جاشون محکم کنی.
