کالبدشکافی و آموزش باز کردن پروژکتور سونی VPL-ES1

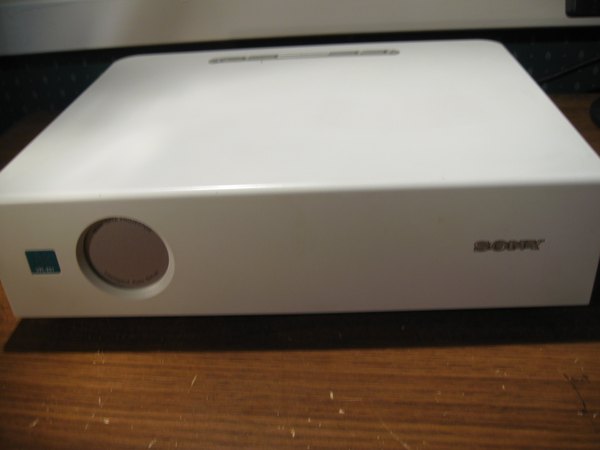

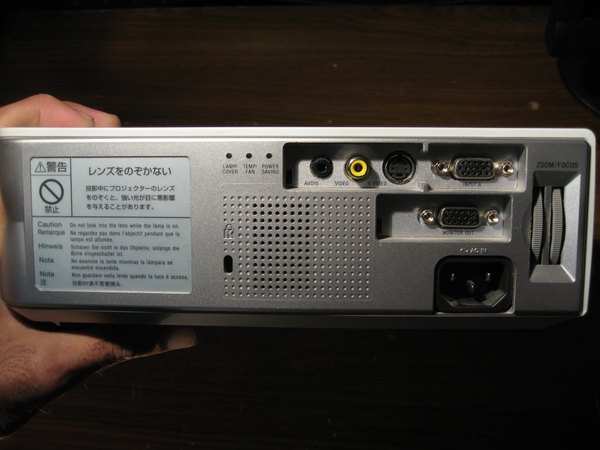

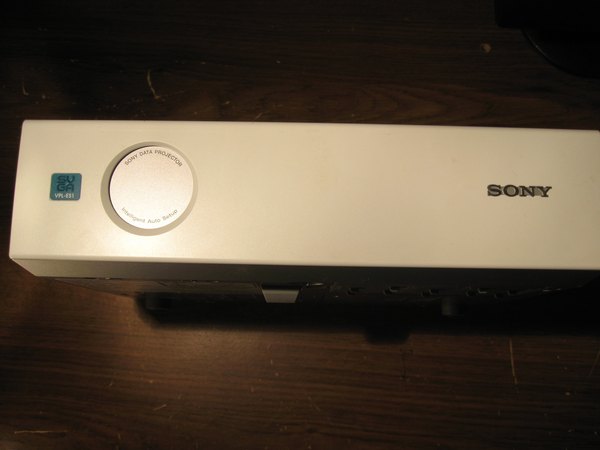

تو این تصاویر می‌تونی نمای جلو و کناری پروژکتور رو بررسی کنی. پورت‌های ورودی برق، ورودی صدا، کواکسیال و پورت‌های ورودی و خروجی VGA روی بدنه کاملا مشخص هستن. همچنین پیچ‌های تنظیم زوم و فوکوس لنز هم تو قسمت جلویی تعبیه شدن.

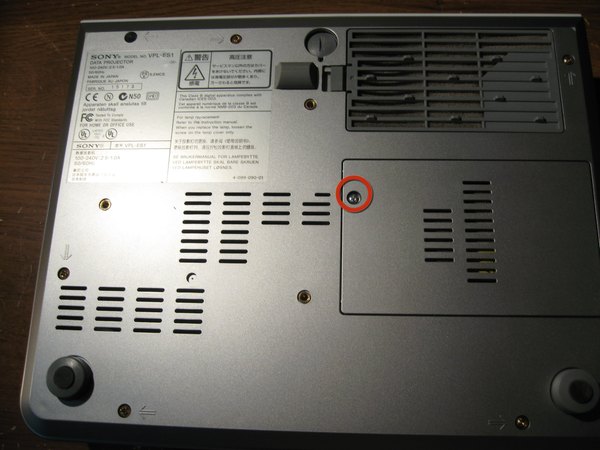

اول از همه دستگاه رو برگردون تا به قسمت زیرین اون دسترسی داشته باشی. برای شروع کار، باید لامپ پروژکتور رو خارج کنیم. پیچی که درپوش لامپ رو نگه داشته باز کن و درپوش پلاستیکی رو بردار.

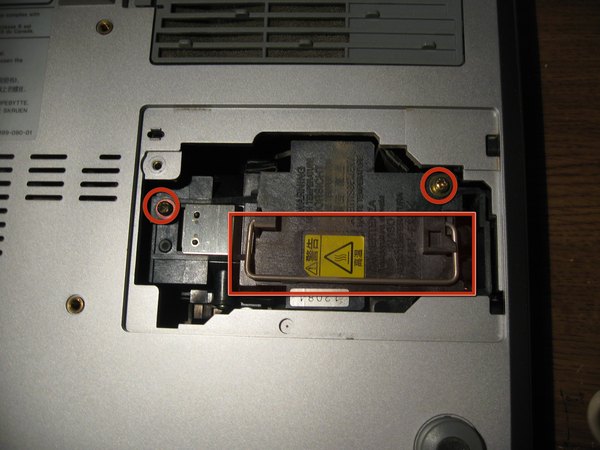

حالا دو تا پیچی که خود ساختار لامپ رو محکم کردن شل کن. طراحی این پیچ‌ها طوریه که کامل از مجموعه لامپ جدا نمیشن، پس فقط کافیه تا جای ممکن بازشون کنی که لامپ آزاد بشه. دستگیره فلزی روی لامپ رو بگیر و خیلی آروم اونو به سمت بالا بکش تا کل مجموعه لامپ از داخل پروژکتور خارج بشه.

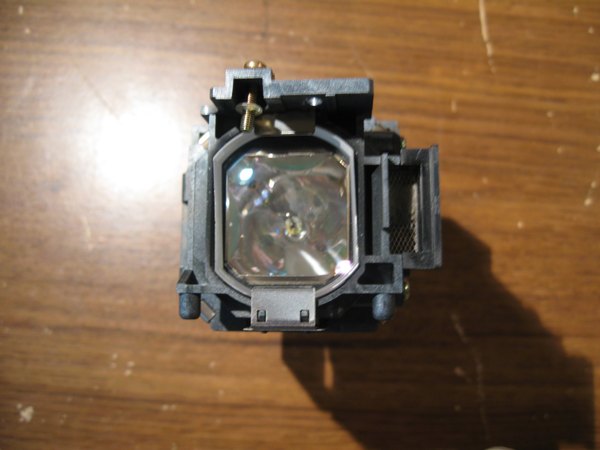

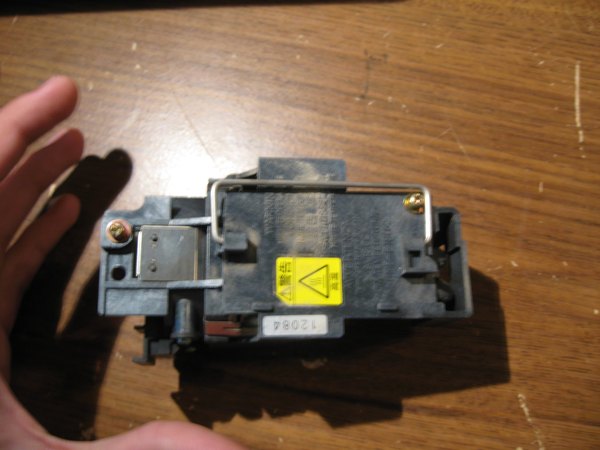

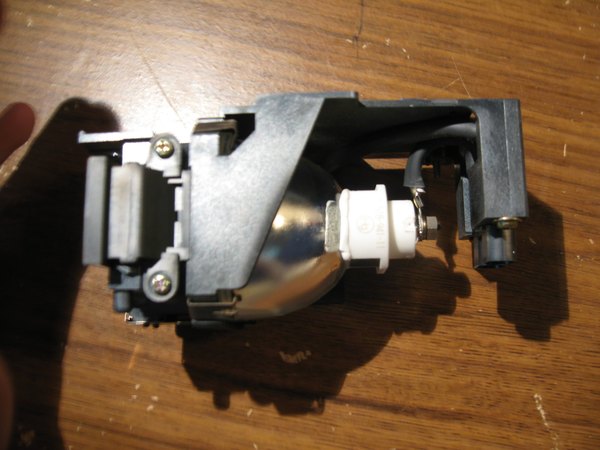

تو این چند تا تصویر می‌تونی جزئیات مجموعه لامپ رو بعد از اینکه کامل از دستگاه خارج شد، با دقت نگاه کنی و با ظاهرش آشنا بشی.

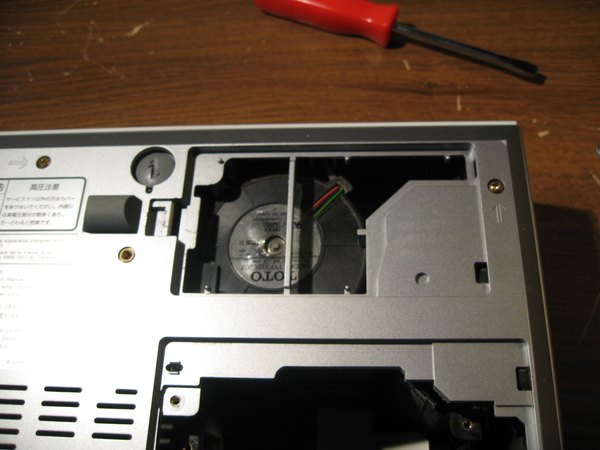

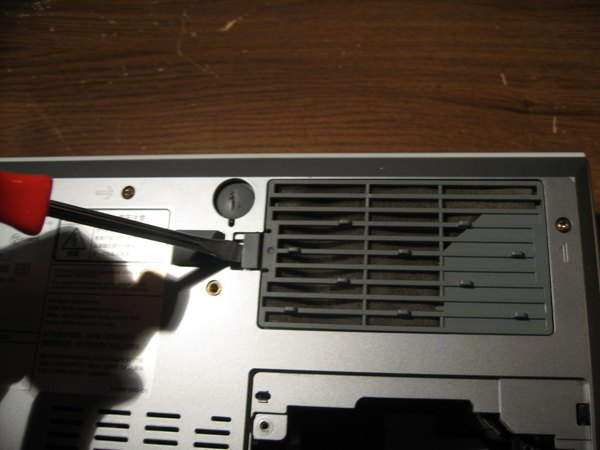

حالا برو سراغ درپوش مربوط به بخش ورودی هوا. فقط کافیه لبه اون رو کمی به سمت بالا اهرم کنی تا از خارهایش آزاد بشه و به راحتی دربیاد.

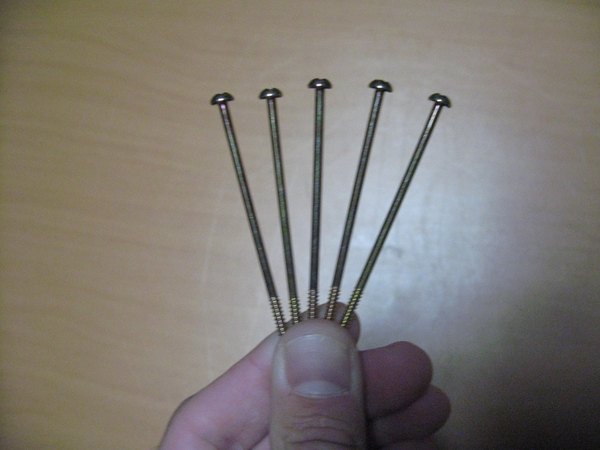

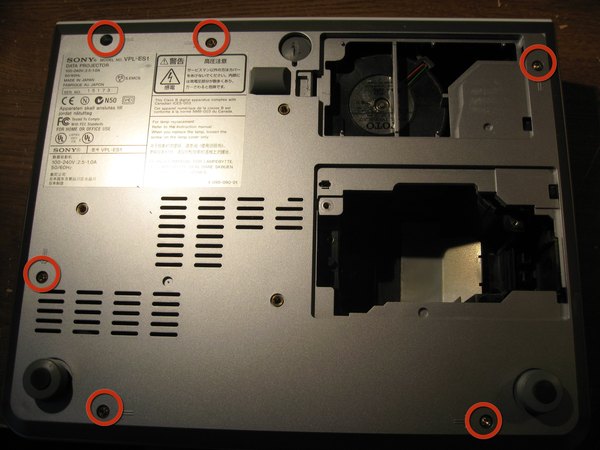

تو این مرحله باید هر شش تا پیچی که روی قاب زیرین پروژکتور قرار دارن رو باز کنی تا دو کفه دستگاه از هم جدا بشن. همون‌طور که تو تصویر دوم هم می‌بینی، این پیچ‌ها از نوع بلند هستن؛ پس موقع جمع کردن دوباره دستگاه حواست باشه که جاشون رو اشتباه نبندی.

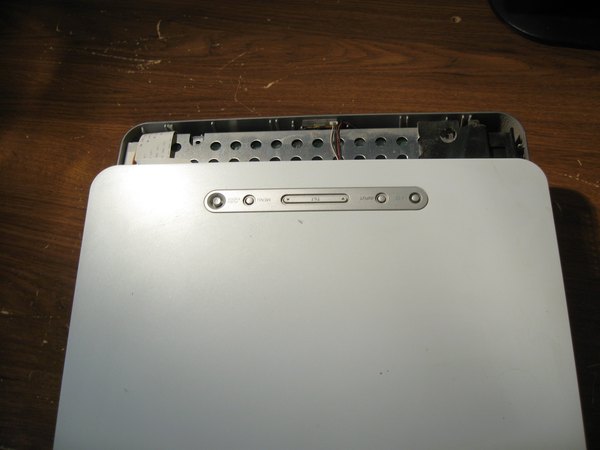

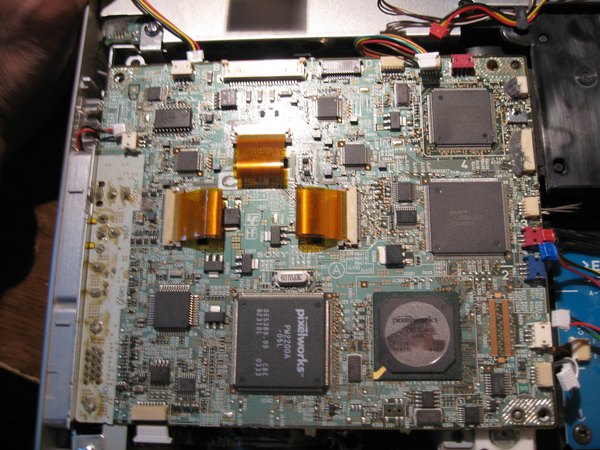

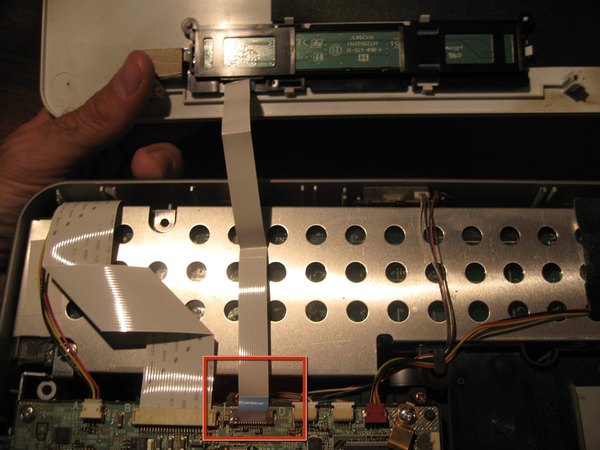

پروژکتور رو با احتیاط برگردون. لبه‌های قاب بالایی رو خیلی آروم و دور تا دور اهرم کن تا باز بشه. دقت کن که یه فلت رابط بین پنل کنترل (دکمه‌های روی دستگاه) و مین‌برد قرار داره، پس قاب رو یهو به سمت بالا نکش. این کابل فلت رو به آرومی از روی مین‌برد جدا کن. حالا می‌تونی قاب بالایی رو کامل برداری و تو یه جای امن قرار بدی. تو تصویر سوم می‌تونی اولین نگاه رو به نمای داخلی، مین‌برد و چیدمان قطعات بندازی.

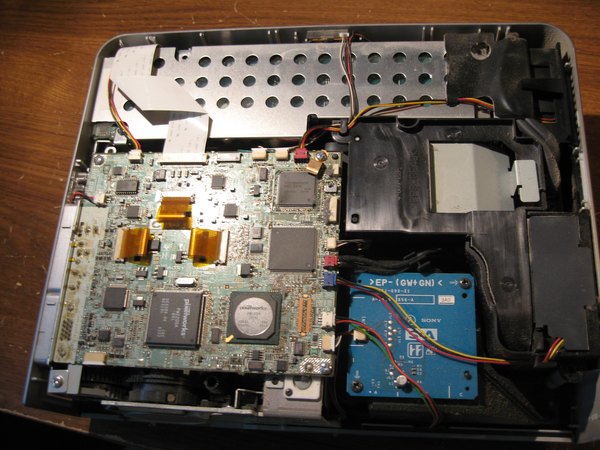

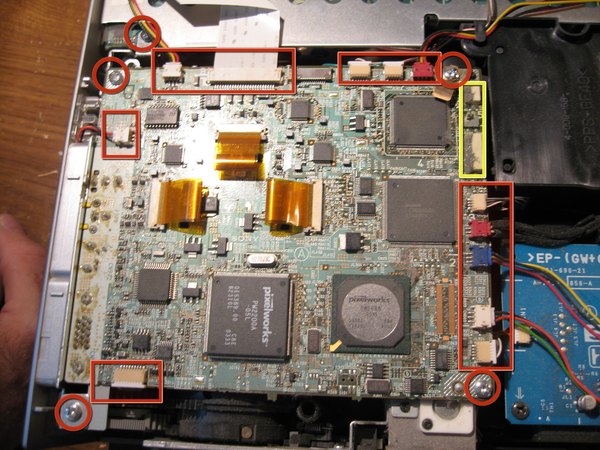

حالا باید تمام سوکت‌ها و کانکتورهایی که دور تا دور مین‌برد قرار دارن رو جدا کنی. تو تصویر با کادرهای قرمز نشونشون دادیم. خیلی با احتیاط اونا رو از سوکت‌هاشون بکش بیرون.

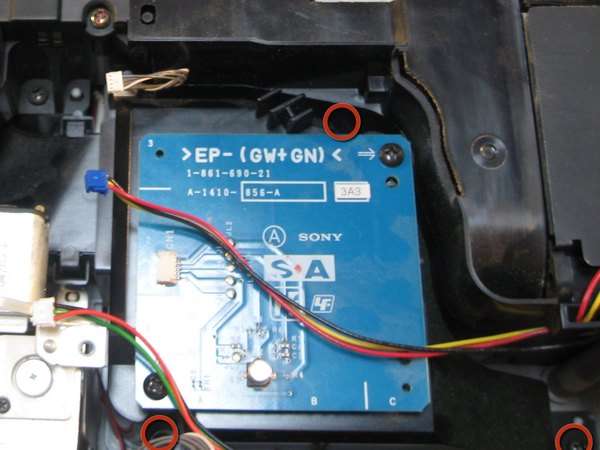

یه کانکتور هم هست که زیر مین‌برد قرار گرفته و به یه برد آبی‌رنگ کوچیک (گوشه پایین سمت راست) وصل میشه. برای راحتی کار، این کانکتور رو از سمت همون برد آبی جدا کن.

اگه دیدی دو تا کانکتور (که با کادر زرد مشخص شدن) به جایی وصل نیستن، نگران نشو؛ این مسئله طبیعیه و احتمالا شرکت سازنده از این برد تو مدل‌های دیگه پروژکتور هم استفاده کرده. در مرحله بعد، پنج تا پیچی که با دایره‌های قرمز مشخص شدن رو باز کن تا مین‌برد از شاسی آزاد بشه.

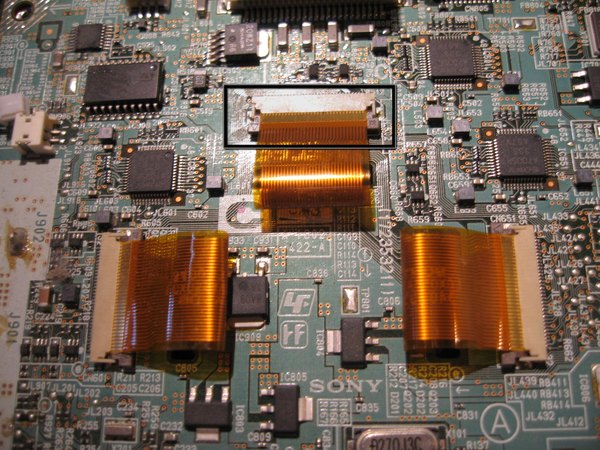

تو تصویر سوم، فلت‌های پهن مربوط به سیستم LCD رو وسط برد می‌بینی. برای باز کردنشون باید دو طرف ضامن‌های قهوه‌ای‌رنگ روی سوکت رو خیلی آروم به سمت بالا بکشی تا فلت‌ها رها بشن.

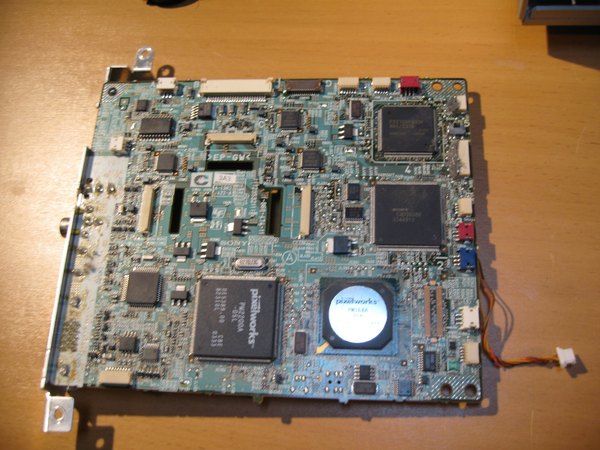

حالا وقتشه مین‌برد رو دربیاری. لبه سمت چپ قاب پلاستیکی رو یه کوچولو به سمت بیرون متمایل کن تا راه باز بشه و بعد برد رو آروم به سمت بالا بکش. مراقب پورت‌های ورودی و خروجی باش که به لبه‌های قاب گیر نکنن. تو تصویر دوم می‌تونی نمای دستگاه رو بعد از برداشتن مین‌برد و نمایان شدن قطعات زیرین ببینی.

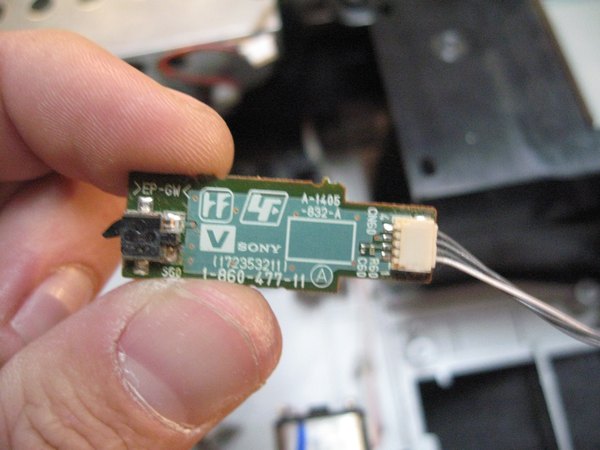

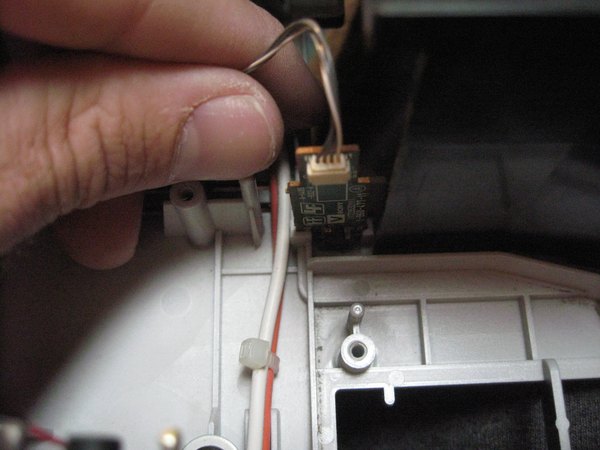

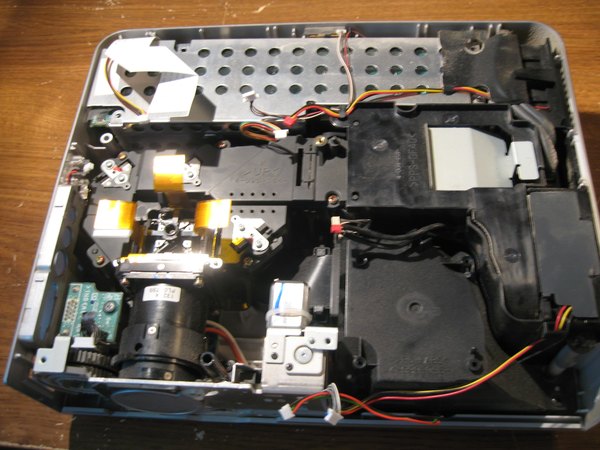

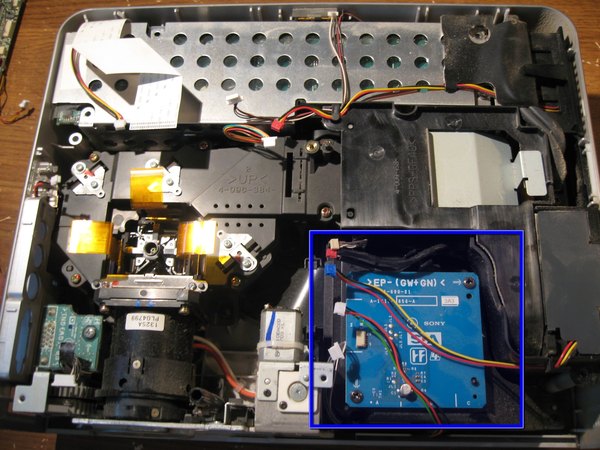

اینجا می‌تونی قطعات اصلی مثل پنل‌های LCD، منشور متصل به لنز و مجراهای هدایت هوای خنک‌کننده رو با جزئیات ببینی. روی محفظه فن یه برد خیلی کوچیک قرار داره. اگه خواستی می‌تونی اصلا بهش دست نزنی و همونجا بمونه. اما ما اینجا بازش کردیم تا دقیق‌تر نشون بدیم که این قطعه و زیرش چه شکلیه. تصویر بعدی هم نمای نزدیک‌تری از همین بخش رو بهت میده.

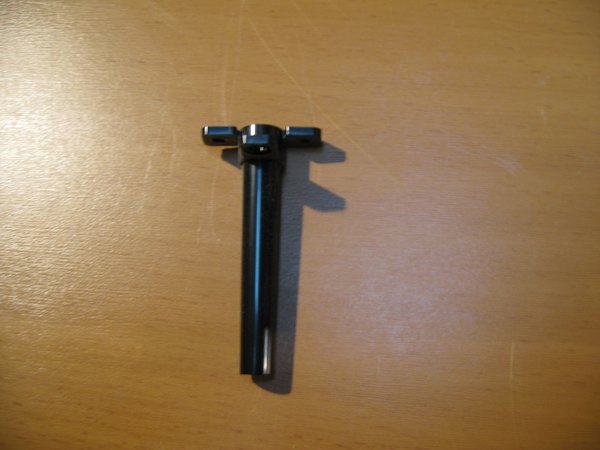

پیچی که تو تصویر اول با علامت قرمز مشخص شده رو با پیچ‌گوشتی باز کن. این قطعه فلزی احتمالا به عنوان یه پایه یا نگه‌دارنده برای بردهای بالایی عمل می‌کرده و باید برداشته بشه. تو تصویر سوم این قطعه رو بعد از اینکه کامل از دستگاه جدا شده می‌بینی.

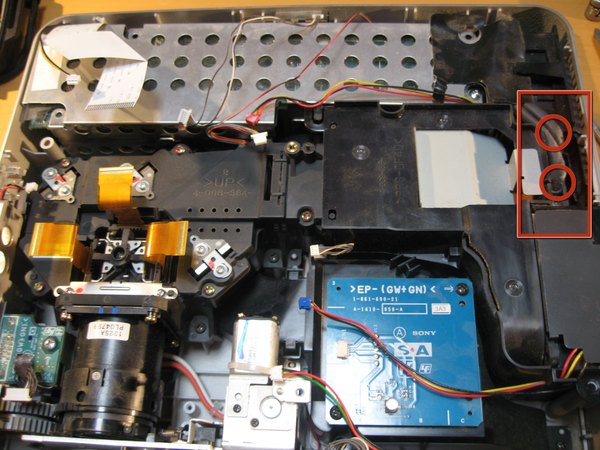

دو تا پیچی که مسیر ارتباطی و انتقال برق بین منبع تغذیه (پاور) و محفظه لامپ رو برقرار کردن، باز کن. بعد از باز کردن پیچ‌ها، کانکتور تغذیه لامپ رو با دقت به سمت بیرون بکش تا جدا بشه.

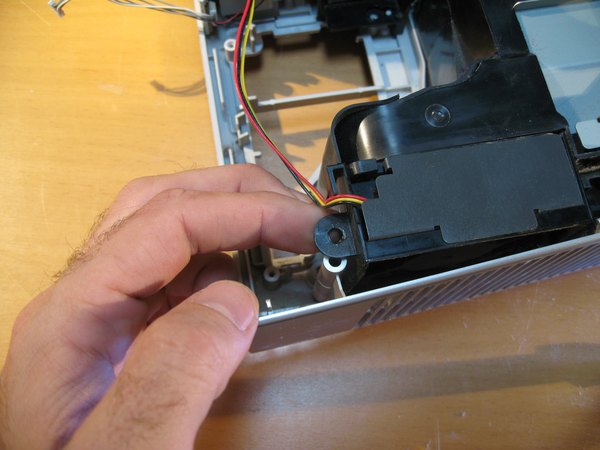

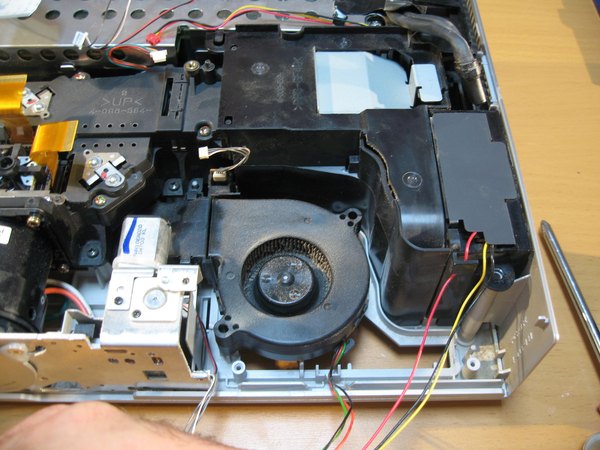

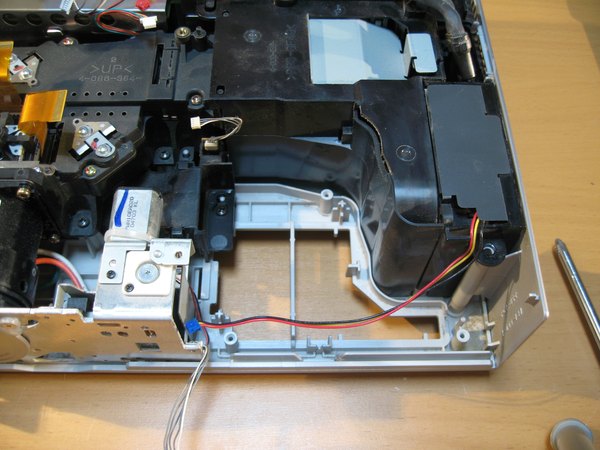

روی محفظه پلاستیکی فن خنک‌کننده سه تا پیچ وجود داره؛ اونا رو پیدا کن و بازشون کن. قاب رویی محفظه فن رو بردار و بذار کنار. حالا خود فن رو خیلی آروم به سمت بالا بکش و به طور کامل از دستگاه خارجش کن.

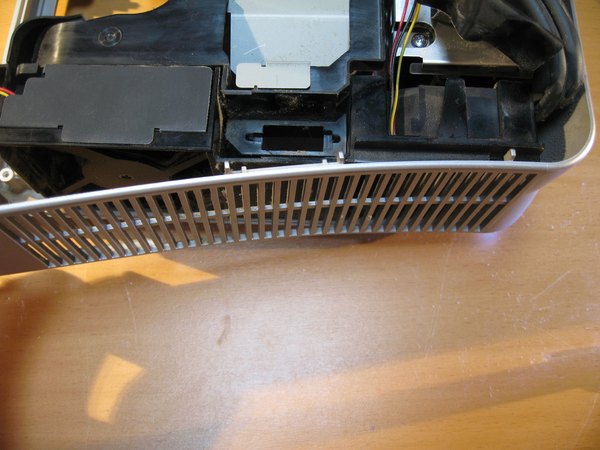

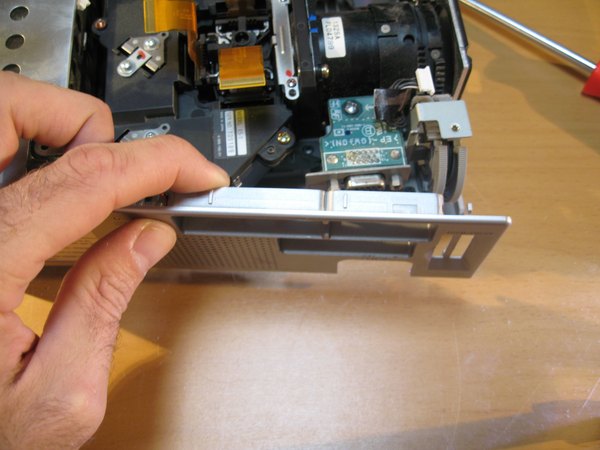

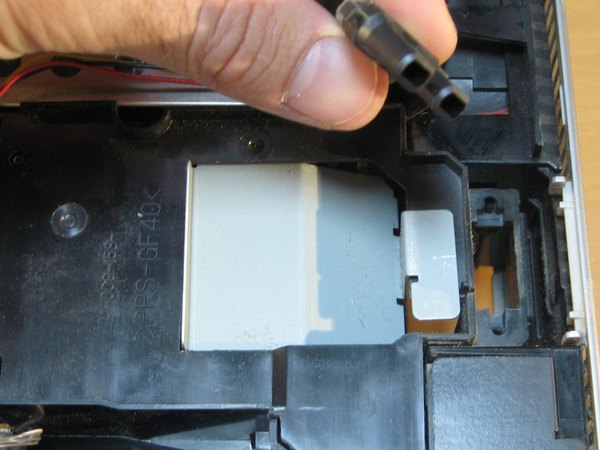

برای درآوردن پنل کناری قاب، گوشه‌هاش رو به آرومی و با ابزار پلاستیکی اهرم کن تا خارهایش آزاد بشن و بتونی پنل رو جدا کنی.

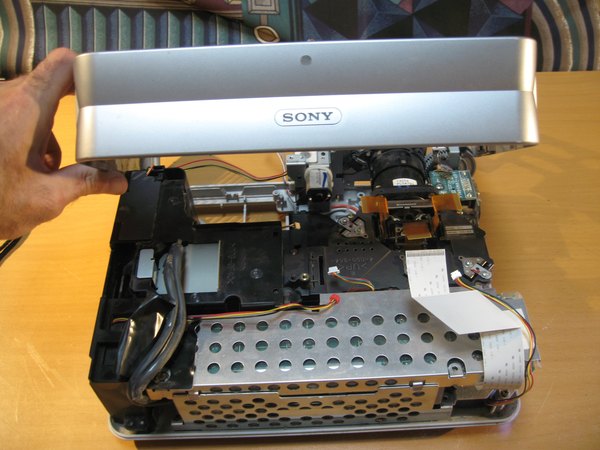

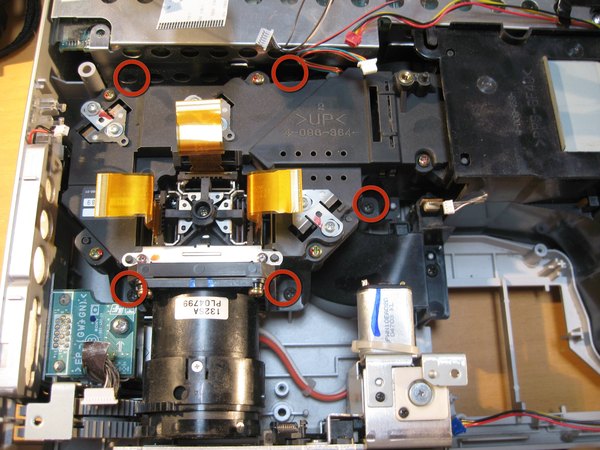

تو تصویر اول، نمای کناری و پشتی پروژکتور رو می‌بینی که پنل‌هاش کامل برداشته شدن. حالا باید پنج تا پیچی که مجموعه مهم لنز، منشور و LCD رو به شاسی متصل کردن باز کنی. از سمت چپ دستگاه، کل مجموعه اپتیکال رو بگیر و آروم به سمت بالا بکش تا کامل از شاسی بیرون بیاد.

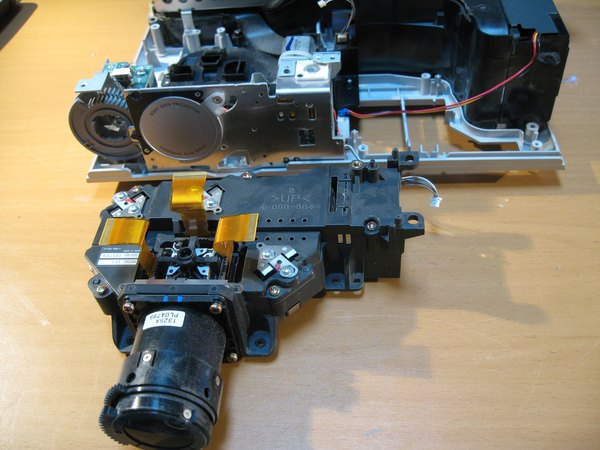

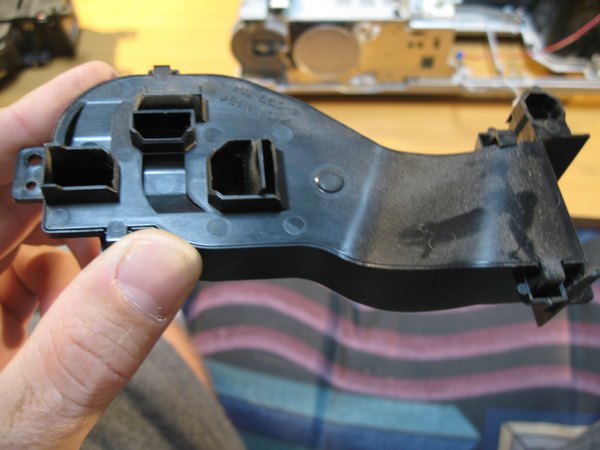

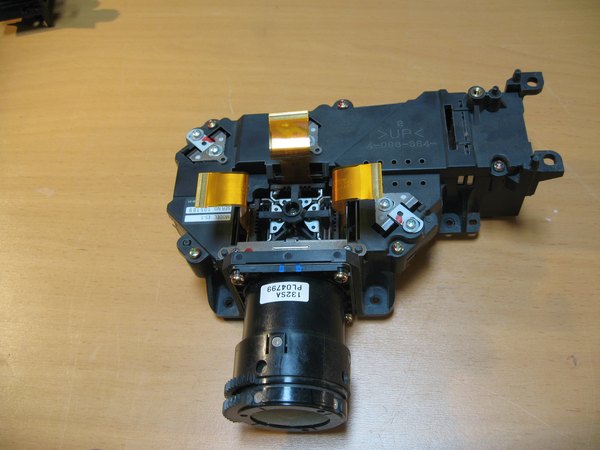

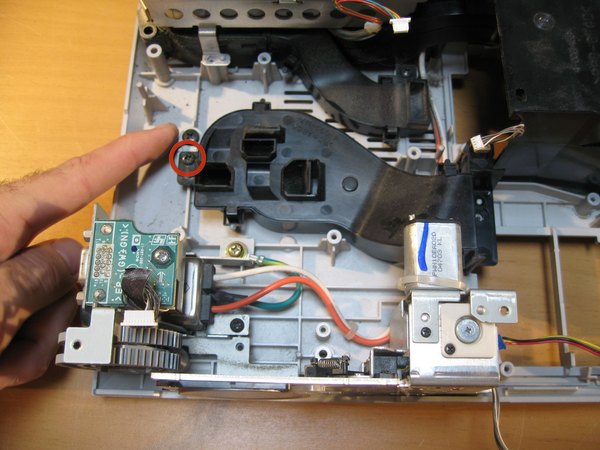

تصویر اول مجموعه لنز و LCD رو نشون میده که کامل از دستگاه خارج شده. حالا برو سراغ مجرا یا کانال هدایت هوای فن. یه پیچ داره که با دایره قرمز مشخص شده؛ اونو باز کن تا کانال آزاد بشه. این قطعه پلاستیکی وظیفه خیلی مهمی داره و جریان هوا رو دقیقا به زیر هر سه تا پنل LCD می‌فرسته تا موقع کار داغ نکنن.

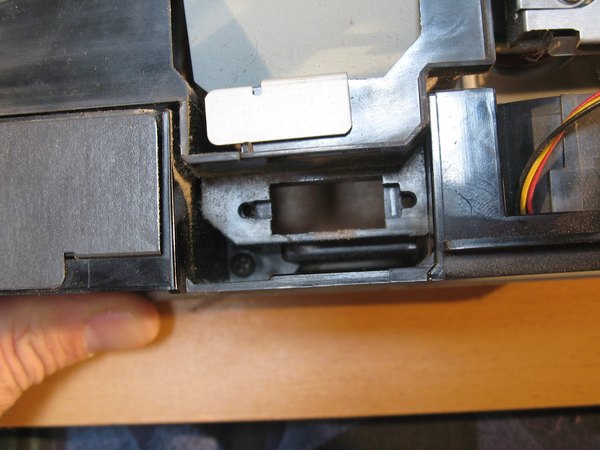

بعد از برداشتن مجرای فن، یه سوییچ مدار کوچیک می‌بینی که به صورت عمودی قرار گرفته. برای جدا کردنش، کافیه اونو خیلی آروم از داخل شیاری که توش قرار داره به سمت بالا بکشی.

این سوییچ مشکی در واقع یه کلید ایمنیه که به درپوش لامپ تو قسمت زیرین دستگاه متصله. اگه درپوش لامپ باز باشه، این سوییچ فشرده نمیشه و دستگاه برای جلوگیری از خطر آتش‌سوزی و برق‌گرفتگی، جریان برق لامپ رو قطع می‌کنه.

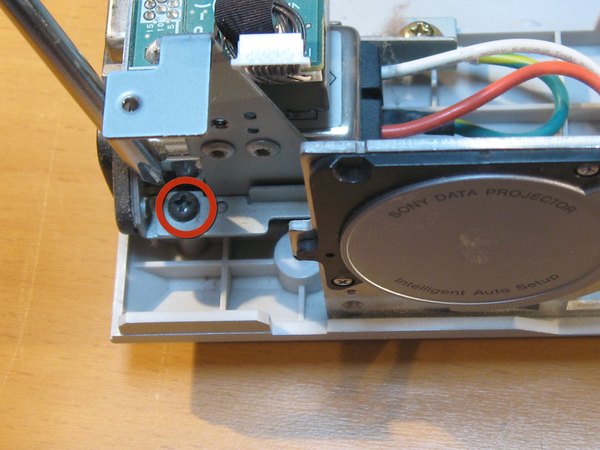

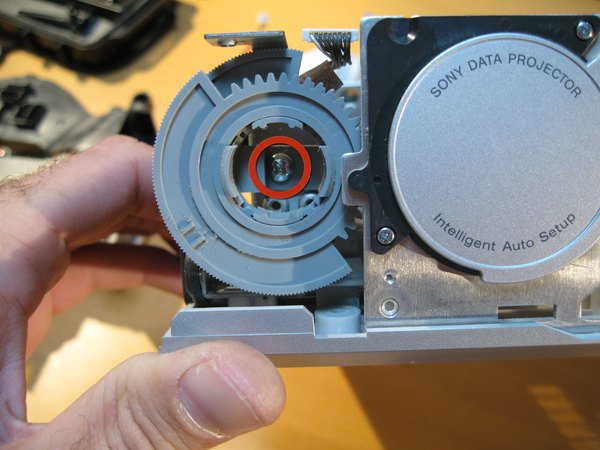

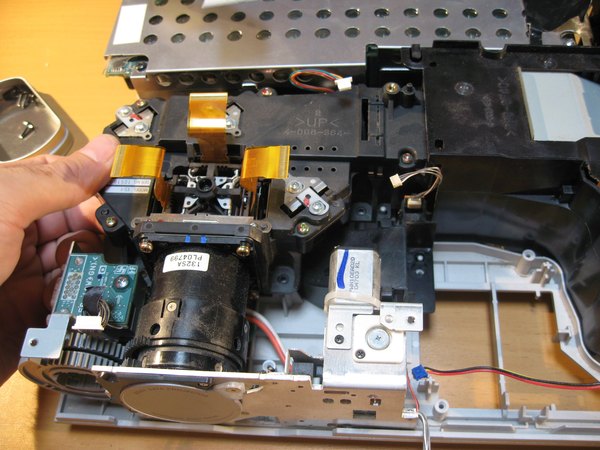

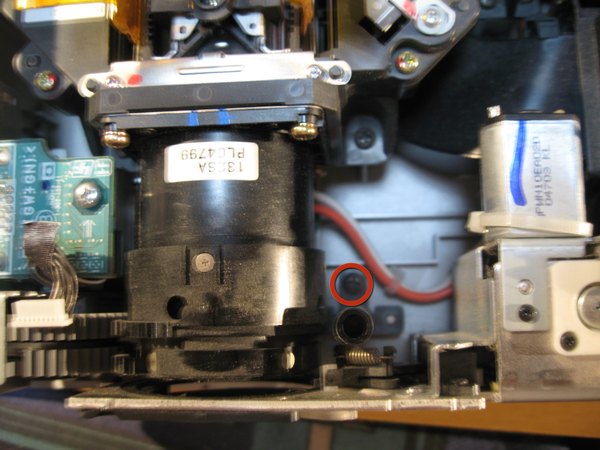

تو این مرحله می‌خوایم درپوش اتوماتیک لنز و حلقه‌های تنظیم زوم و فوکوس رو باز کنیم. اول باید حلقه‌های زوم و فوکوس رو دربیاری. پیچی که با دایره قرمز مشخص شده رو باز کن و هر دو حلقه رو با هم به آرومی بیرون بکش. بعد از اون، پیچی که مجموعه درپوش اتوماتیک لنز رو به بدنه متصل کرده باز کن.

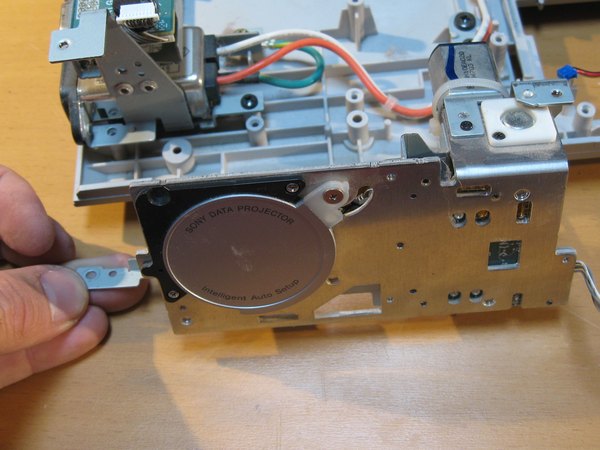

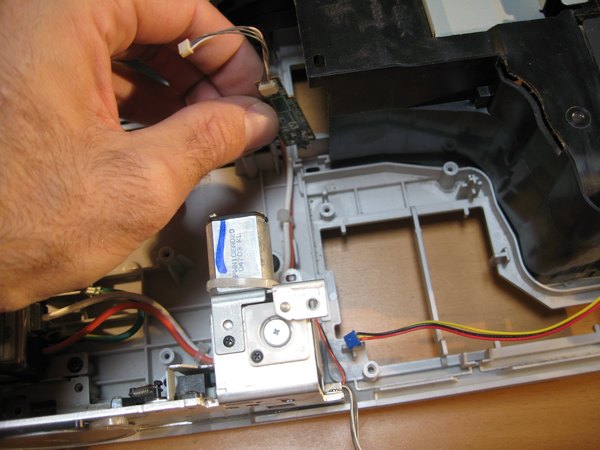

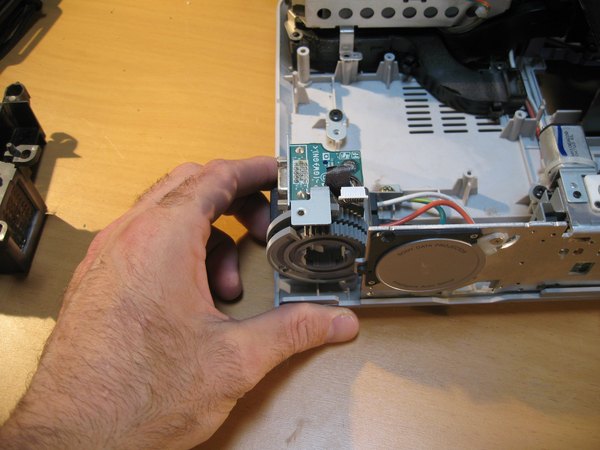

حالا می‌تونی درپوش اتوماتیک لنز رو به همراه موتوری که بهش متصله (سمت راست تصویر) جدا کنی. تصویر دوم نشون میده که دقیقا چه قطعاتی در سمت چپ بدنه پروژکتور باقی مونده.

ما تو این آموزش منبع تغذیه (پاور) و فن زیرش رو باز نمی‌کنیم. دستکاری منبع تغذیه به خاطر وجود خازن‌های ولتاژ بالا می‌تونه به شدت خطرناک باشه؛ پس بهتره به اون بخش کاری نداشته باشی.

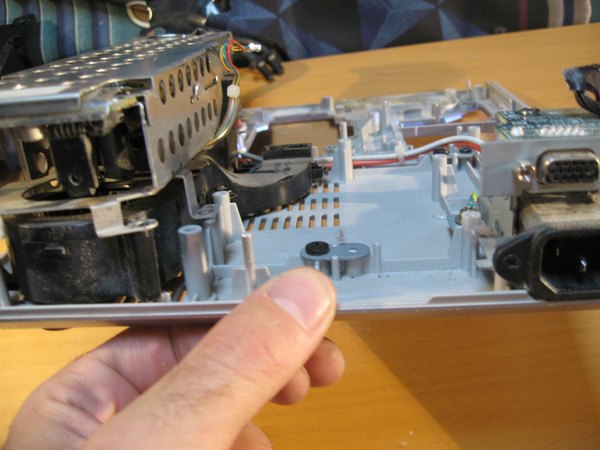

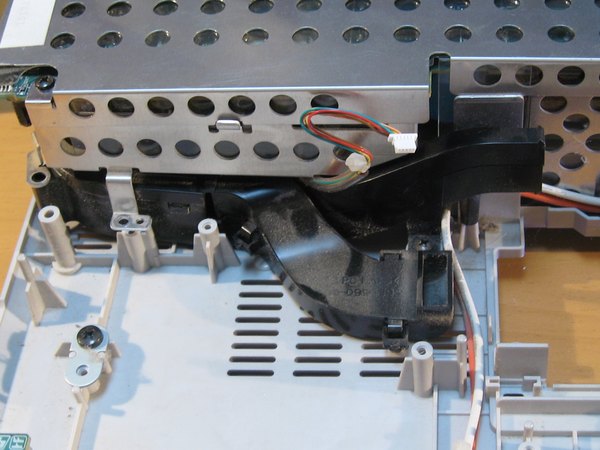

تو تصویر سوم می‌تونی یه کانال خنک‌کننده دیگه رو ببینی که هوا رو از قسمت زیر پاور به سمت محفظه لامپ هدایت می‌کنه.

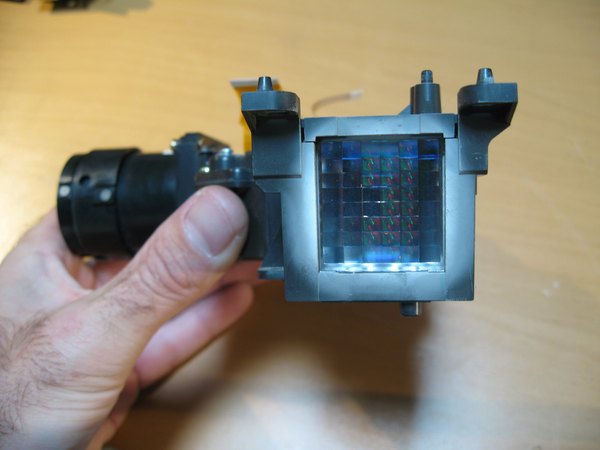

حالا می‌رسیم به جذاب‌ترین بخش ماجرا، یعنی مجموعه LCD که در واقع قلب تپنده این پروژکتور به حساب میاد. تو این تصاویر می‌تونی مسیر خروج هوا و جزئیات ظاهری این قطعه رو بررسی کنی.

بد نیست بدونی که تو این سیستم، نور تولید شده توسط لامپ، از طریق آینه‌ها بازتاب داده میشه و به سه پرتو نور مجزا روی پنل‌های LCD می‌تابه. این پرتوها بعد از عبور از پنل‌ها وارد یه منشور میشن و تصویر نهایی از طریق لنز روی پرده یا دیوار اتاق شکل می‌گیره.

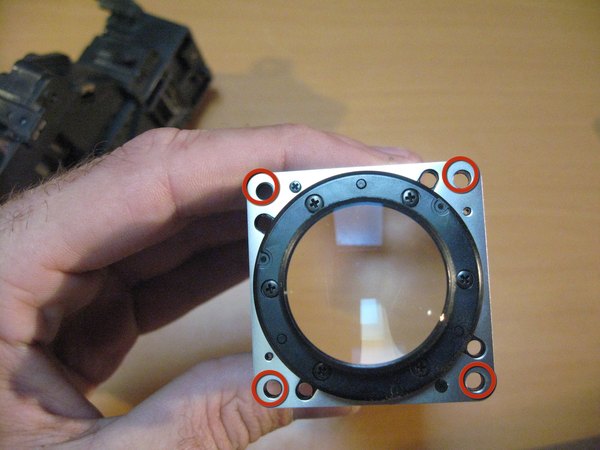

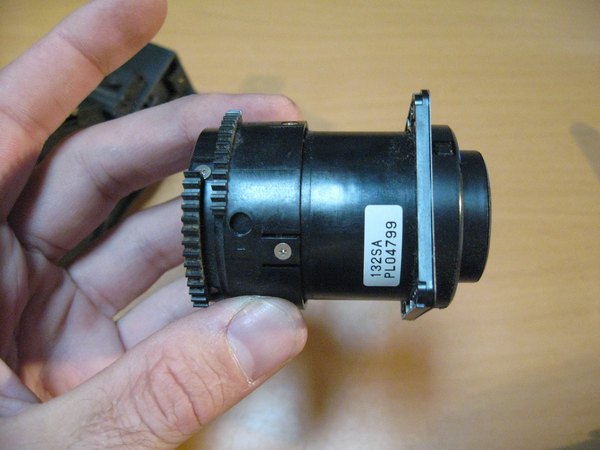

تو تصویر اول می‌تونی قسمت زیرین مجموعه LCD و لنز رو ببینی که کانال‌های خنک‌کننده چطور تا زیر پنل‌های LCD کشیده شدن. برای جدا کردن لنز از بدنه اصلی اپتیکال، باید چهار تا پیچی که تو گوشه‌های فیکسچر لنز قرار دارن رو باز کنی. حالا می‌تونی خود لنز رو به همراه حلقه‌های فوکوس و زوم به صورت کاملا مجزا ببینی.

ما به ساختار داخلی خود لنز دست نمی‌زنیم؛ چون کالیبره کردن دوباره قطعات نوری و شیشه‌های داخلش بعد از باز شدن، کار به شدت تخصصی و سختیه و نیاز به تجهیزات خاص داره.

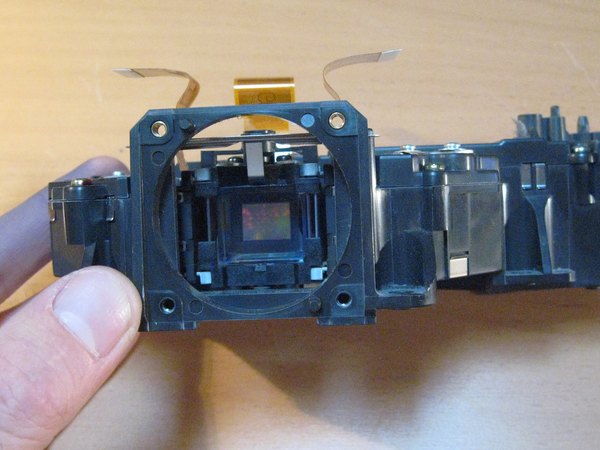

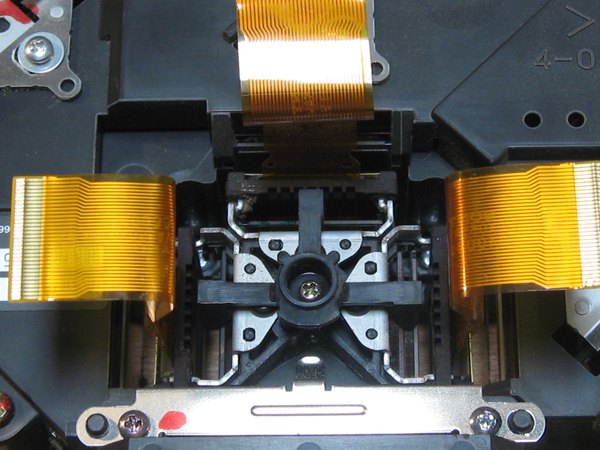

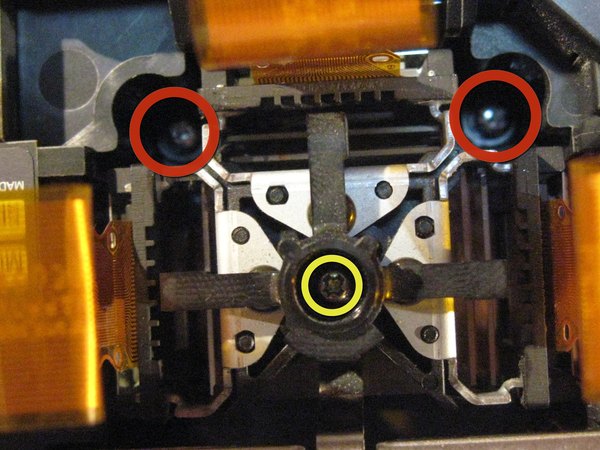

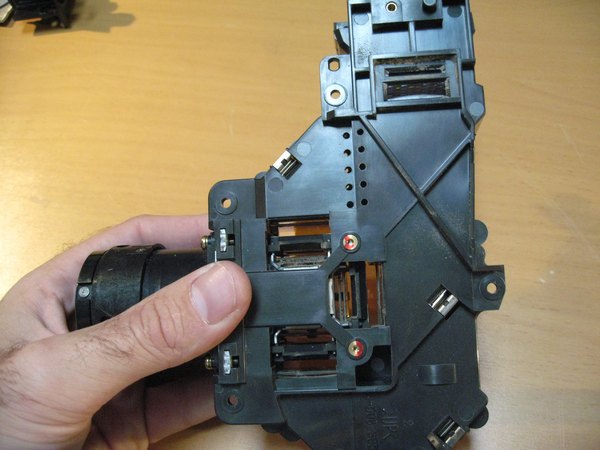

تو تصویر اول، نمای داخلی مجموعه رو بدون حضور لنز می‌بینی که خیلی جالبه. برای درآوردن بخش داخلی LCDها، فقط اون دو تا پیچی که با دایره قرمز مشخص شدن رو باز کن.

خیلی حواست باشه پیچی که با رنگ زرد مشخص شده رو به هیچ وجه باز نکنی! این پیچ لنزهای رنگی بین پنل‌های LCD و منشور رو تو جای دقیقشون نگه داشته و اگه بازش کنی، تنظیمات رنگ و نور کلا به هم می‌ریزه.

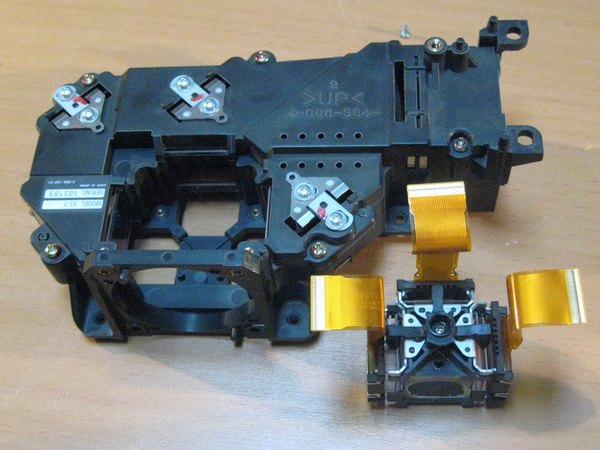

حالا اگه نیاز داشتی، می‌تونی بخش LCD و منشور رو با کشیدن ملایم، از بقیه فیکسچر پلاستیکی جدا کنی.

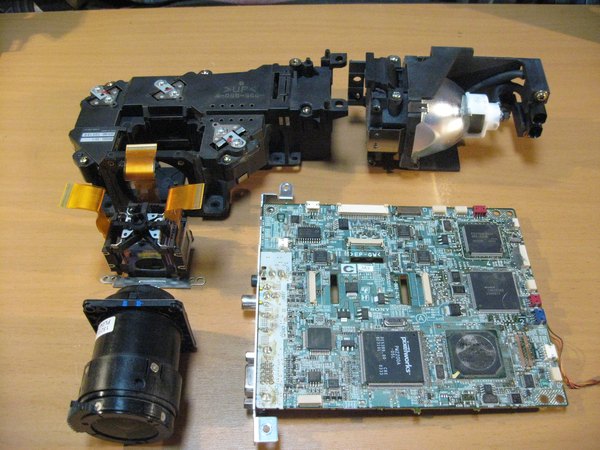

تو تصویر اول نمای کاملی از قطعات اصلی مثل مجموعه LCD، لنز، لامپ و مین‌برد رو در کنار هم می‌بینی که ساختار کلی پروژکتور رو تشکیل میدن.

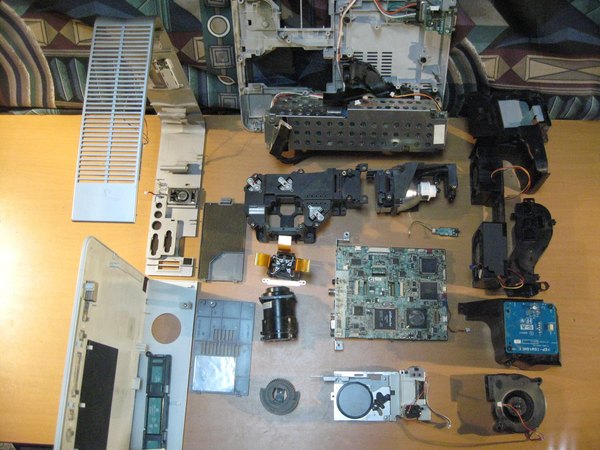

تصویر دوم هم پایان کار و یه کالبدشکافی کامل از تمام اجزای این پروژکتور سونی رو نشون میده. امیدواریم این تور آموزشی از آیسی‌مدار برات جذاب بوده باشه و با معماری داخلی این دستگاه آشنا شده باشی. اگه موقع کار سوالی برات پیش اومد، حتما تو بخش کامنت‌ها برامون بنویس تا راهنماییت کنیم!
