تعویض منبع تغذیه (پاور) ویدئو پروژکتور اینفوکوس LP435Z

پروژکتور رو به پشت بخوابون؛ جوری که دکمه‌های کنترل رو به پایین باشن و لنز دستگاه هم سمت مخالف تو قرار بگیره.

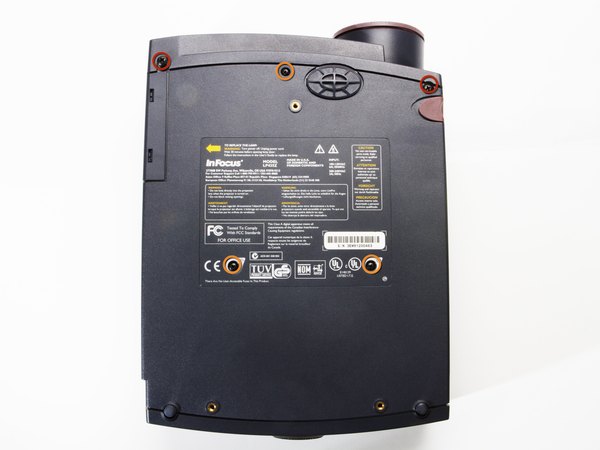

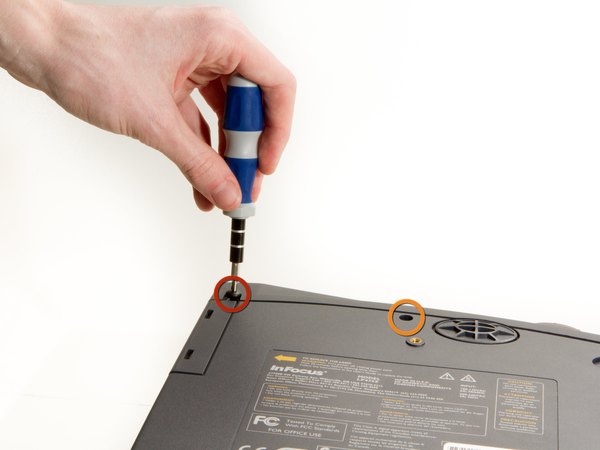

← با کمک پیچ‌گوشتی چهارسو نمره 2، دو تا پیچ بلند 84 میلی‌متری که تو گوشه‌های بالا سمت چپ و راست دستگاه هستن رو باز کن.

← حالا نوبت باز کردن سه تا پیچ 8.5 میلی‌متری باقی‌مونده‌ست. برای این کار از پیچ‌گوشتی چهارسو نمره 1 استفاده کن.

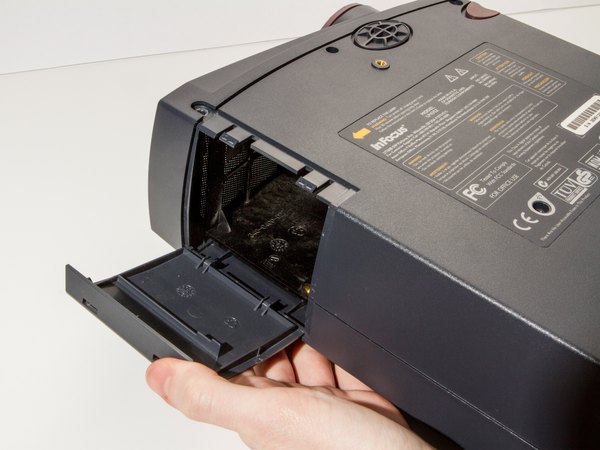

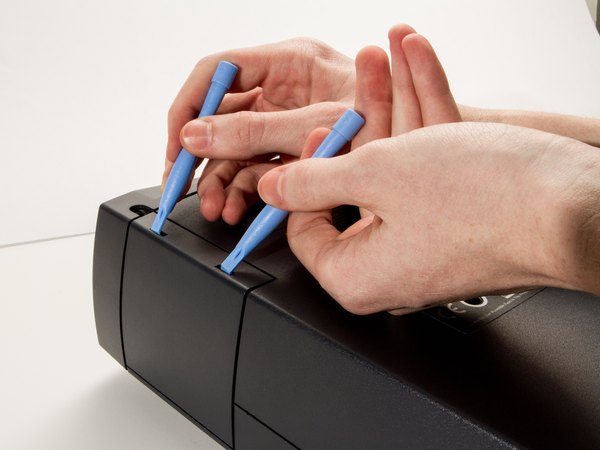

ابزار بازکننده پلاستیکی رو بردار و با احتیاط خارهایی که درپوش لامپ رو نگه داشتن به سمت پایین فشار بده. بعد از آزاد شدن خارها، می‌تونی قاب لامپ رو برداری.

تو این مدل دستگاهی که ما برای آموزش باز می‌کنیم، مجموعه لامپ وجود نداره. پس اگه پروژکتور تو لامپ داره و ظاهرش کمی متفاوته، اصلا نگران نشو.

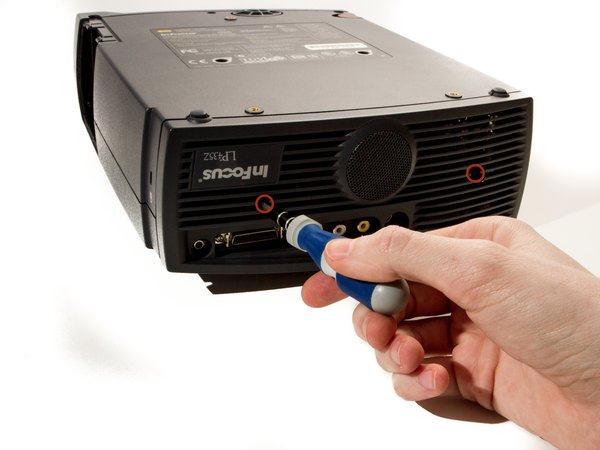

← دو تا پیچ 8.5 میلی‌متری تو پنل پشتی هست که قاب عقب رو به بدنه اصلی پروژکتور متصل کرده. با همون پیچ‌گوشتی چهارسو نمره 1 این دو تا پیچ رو باز کن.

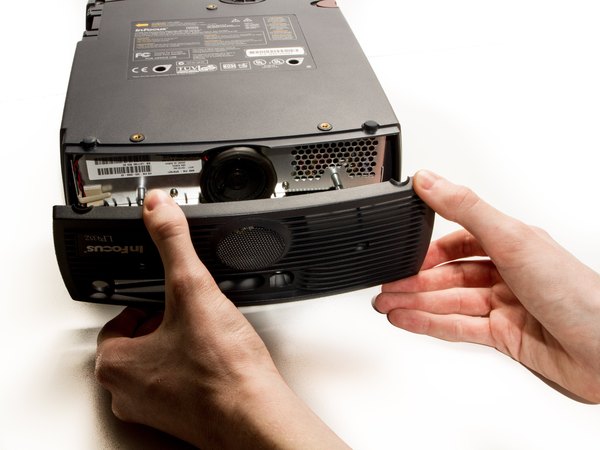

قاب پشتی رو خیلی صاف و مستقیم به سمت بیرون بکش تا جدا بشه و اون رو یه گوشه امن بذار تا گم نشه.

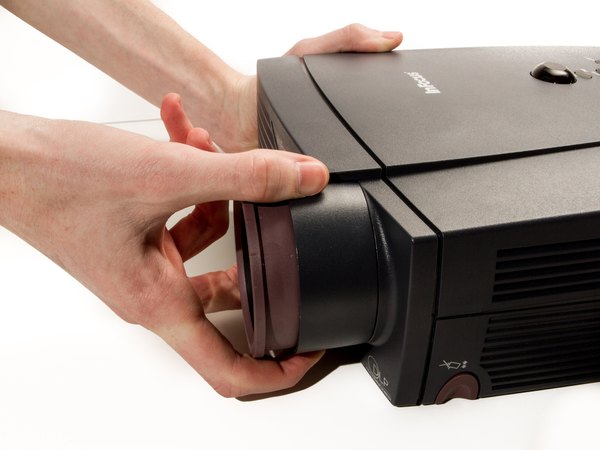

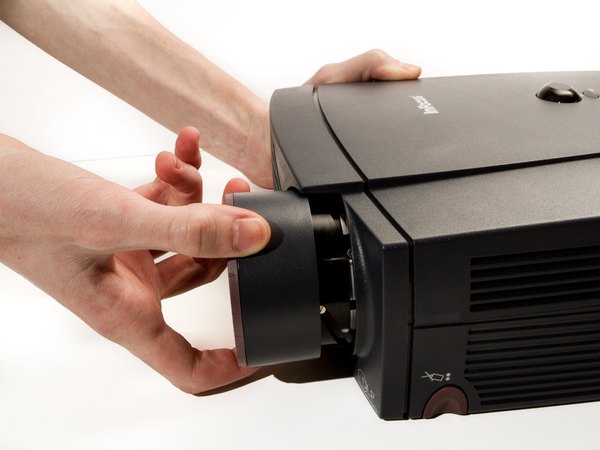

پروژکتور رو برگردون و بچرخون تا این بار لنز دستگاه دقیقا رو به روی خودت قرار بگیره. حلقه خاکستری تنظیم زوم رو در جهت عقربه‌های ساعت بچرخون تا لنز تا آخر بیاد بیرون. حالا همین حلقه زوم رو تا جایی که جا داره به سمت انتهای لنز بکش.

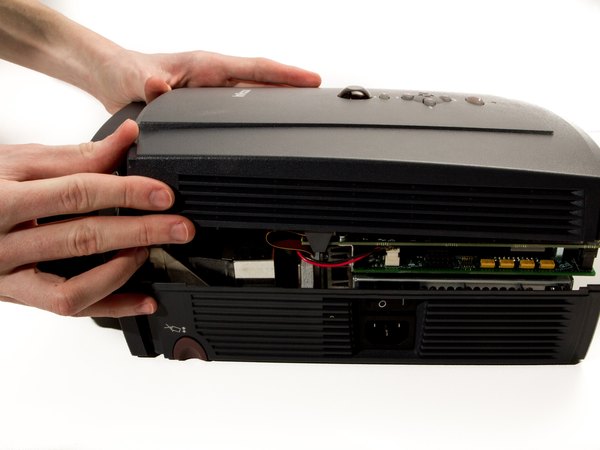

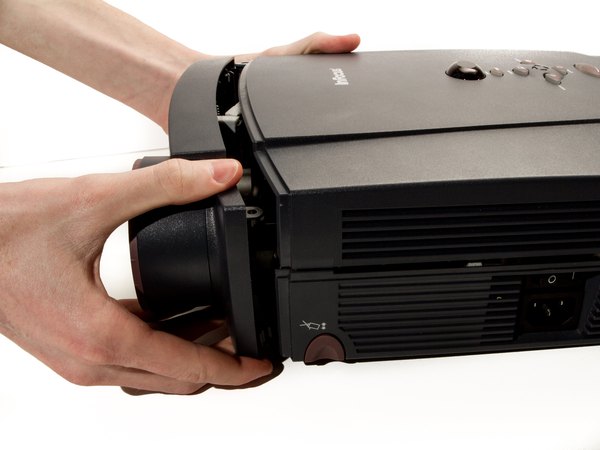

قاب جلویی رو به سمت حلقه زوم که الان شل شده هل بده. این کار رو تا جایی ادامه بده که قاب بالایی پروژکتور از زیر لبه قاب جلویی آزاد بشه.

حواست باشه که قاب جلویی قرار نیست کاملا جدا بشه، چون حلقه تنظیم زوم سر راهشه. فقط کافیه کمی به سمت جلو سر بخوره تا بقیه قطعات آزاد بشن.

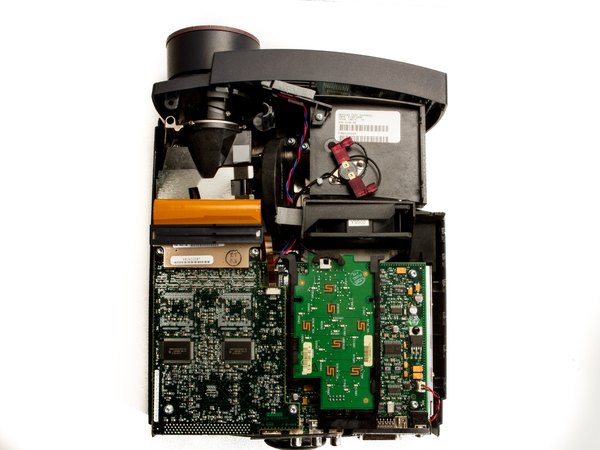

حالا خیلی راحت قاب بالایی دستگاه رو به سمت بالا بکش تا جدا بشه و اون رو هم کنار بقیه قطعات بازشده بذار.

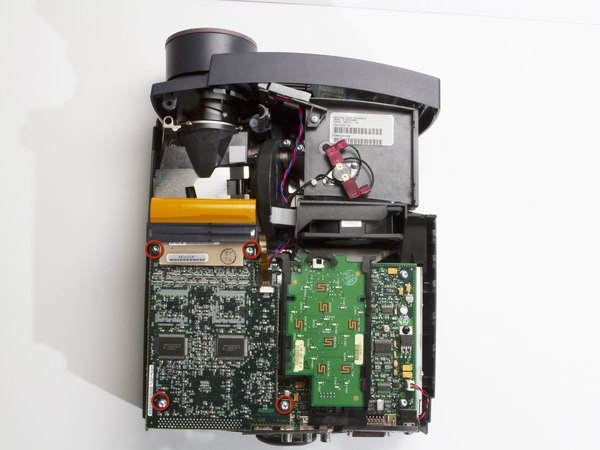

← وقتشه بری سراغ برد DLP دستگاه. چهار تا پیچ 8.5 میلی‌متری که با پیچ‌گوشتی ستاره‌ای T10 باز میشن رو پیدا کن و همه‌شون رو باز کن تا برد آزاد بشه.

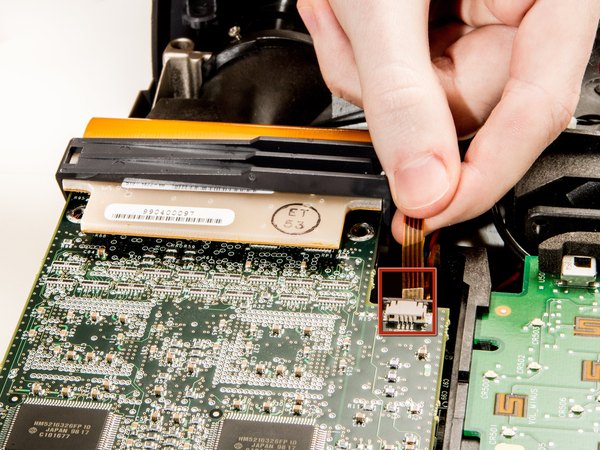

← یه فلت خیلی ظریف این برد رو به مادربرد وصل کرده. خیلی آروم و با احتیاط این فلت رو از جاش جدا کن تا ارتباط قطع بشه.

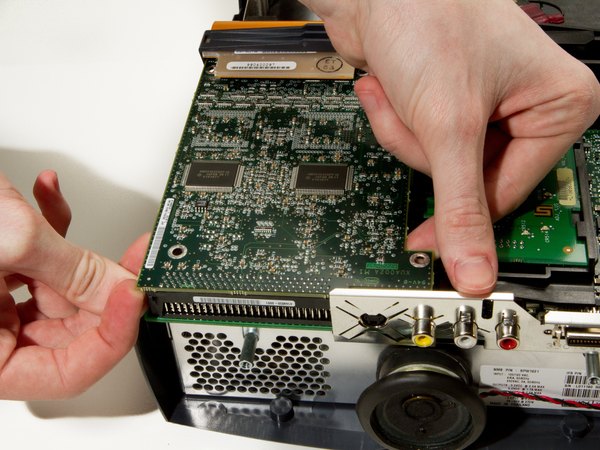

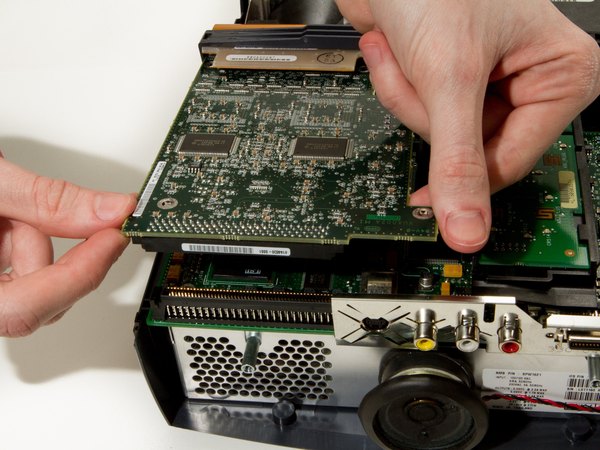

برد DLP با یه کانکتور بزرگ 100 پین به مادربرد اصلی پروژکتور متصل شده. باید این برد رو از محل اتصالش جدا کنی. برای این کار خیلی ملایم برد رو به سمت بالا بکش. اگه دیدی سفته، می‌تونی کمی به سمت چپ و راست تکونش بدی تا کانکتور شل بشه و راحت‌تر بیرون بیاد.

خیلی مراقب باش! سمت دیگه این برد یه فلت حساس قرار داره که اگه موقع کشیدن برد بهش فشار بیاری، ممکنه خیلی راحت پاره بشه و حسابی تو دردسر بیفتی.

← دو تا پیچ 8 میلی‌متری ستاره‌ای T10 دیگه هم مونده که مادربرد رو به پاور ساپلای (منبع تغذیه) محکم کردن. اونا رو هم باز کن.

باید بقیه کابل‌هایی که به مادربرد وصل هستن رو هم جدا کنی.

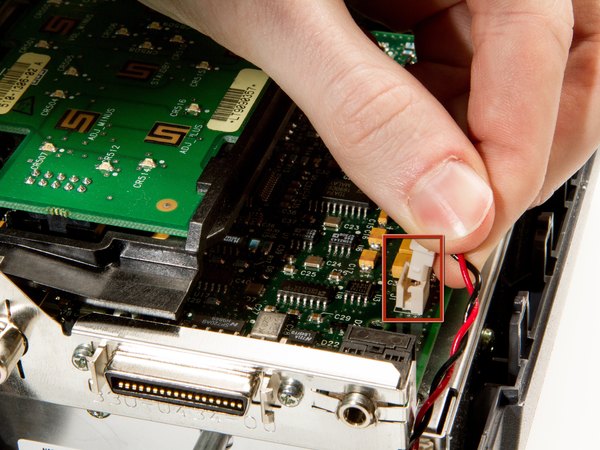

← اول از همه، سوکت کابل اسپیکر (بلندگو) رو با احتیاط از روی برد جدا کن.

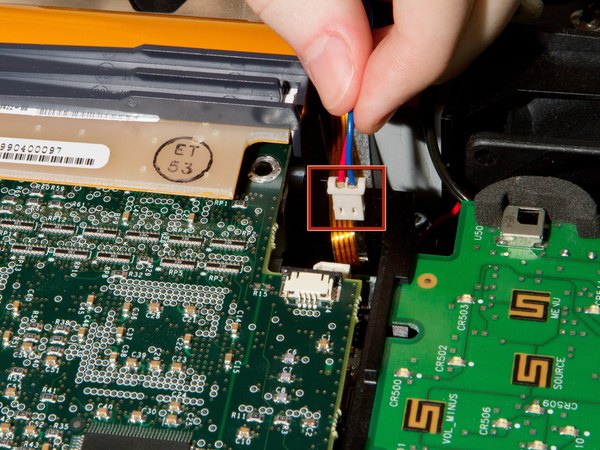

← حالا کابل مربوط به فن دوم دستگاه رو هم جدا کن.

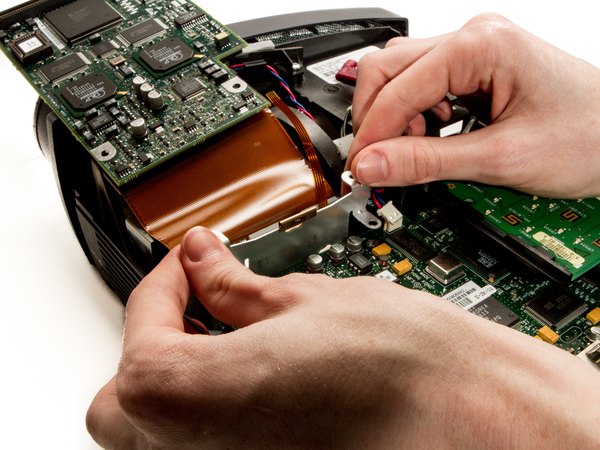

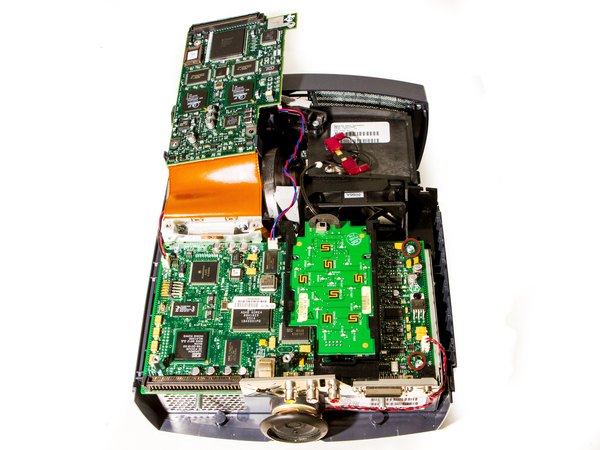

برد DLP رو به سمت بالا برگردون؛ جوری که هنوز به اون فلت پهن متصل بمونه و آسیبی بهش نرسه.

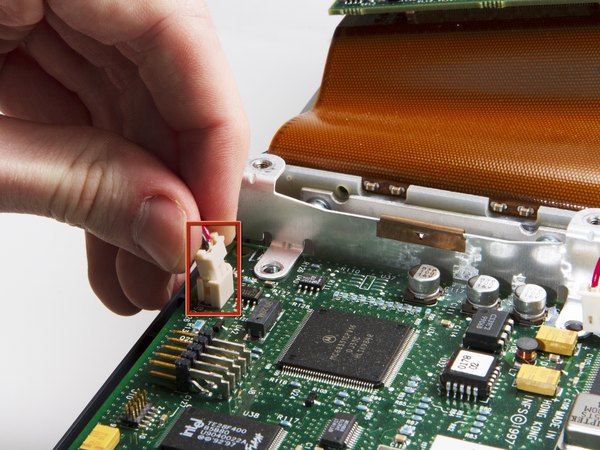

← کابل برق برد DLP رو هم پیدا کن و از جاش بکش بیرون.

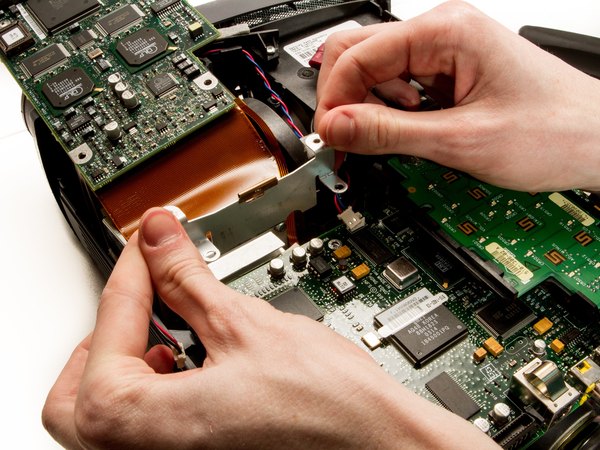

حالا نوبت قطعه نگهدارنده برد DLP هست. خیلی ملایم این قطعه رو به چپ و راست تکون بده و همزمان به سمت بیرون بکش تا به صورت کشویی از جاش دربیاد.

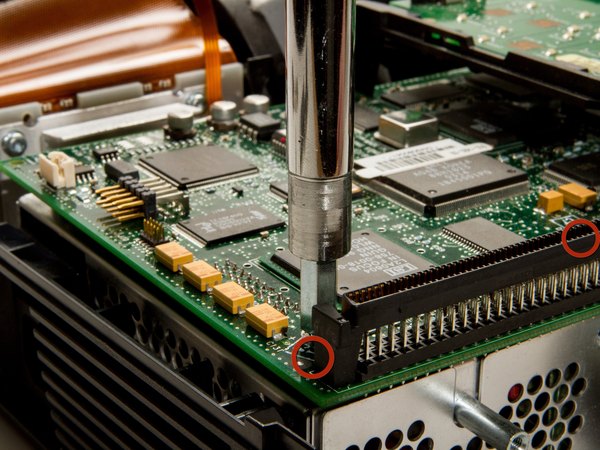

← آچار بکس یا مهره‌گیر 1/4 اینچی رو بردار و دو تا پیچ یا مهره بلند رو از روی مادربرد باز کن.

اگه پیچ دوم رو پیدا نمی‌کنی، باید بگم که دقیقا پشت سمت راست همون کانکتور بزرگ 100 پین قایم شده.

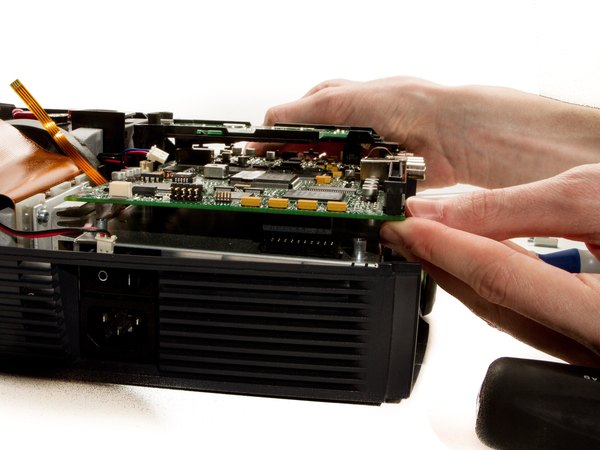

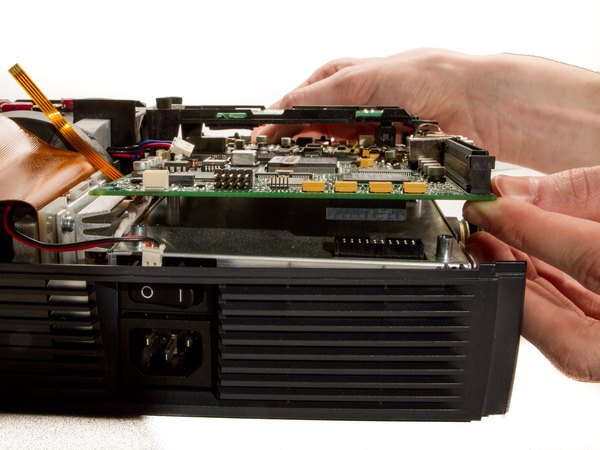

مادربرد رو خیلی آروم از روی کانکتوری که روی منبع تغذیه قرار داره، به سمت بالا بکش تا جدا بشه.

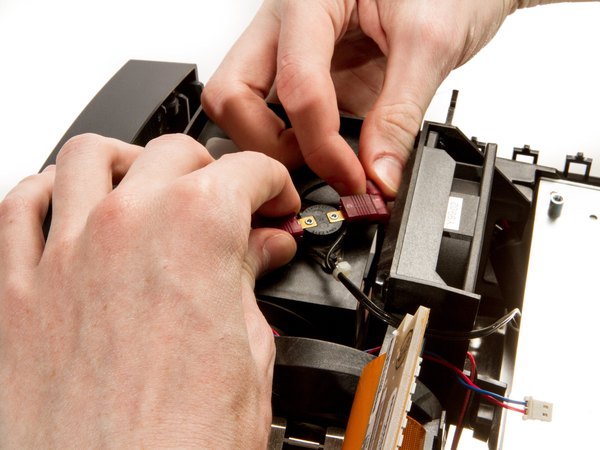

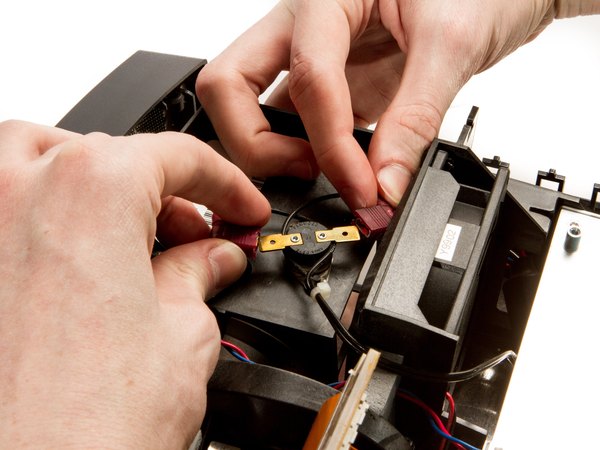

کابل‌های برق لامپ رو باید از بالای محفظه لامپ جدا کنی. برای این کار کافیه دو تا سیم رو خیلی آروم تو جهت‌های مخالف بکشی تا سوکتشون باز بشه.

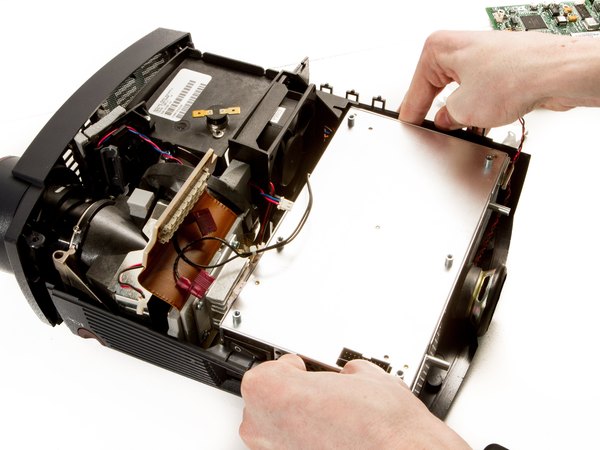

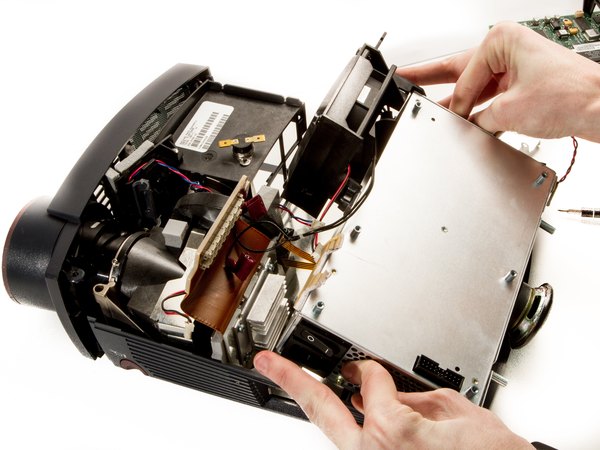

با استفاده از انگشت‌های شست، لبه‌های قاب پلاستیکی بیرون منبع تغذیه رو به سمت بیرون فشار بده. این کار باعث میشه پاور ساپلای آزاد بشه و بتونی اون رو از جاش دربیاری.

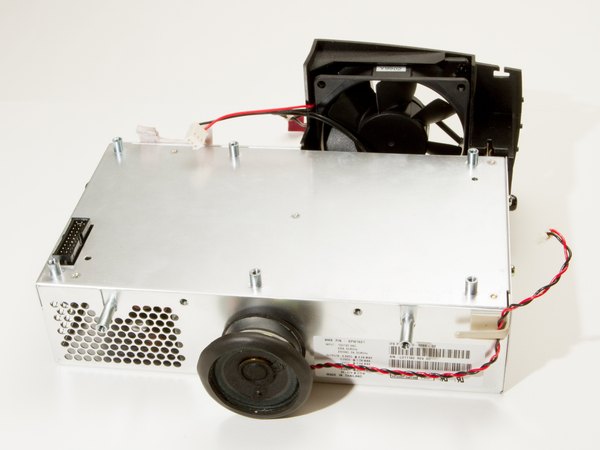

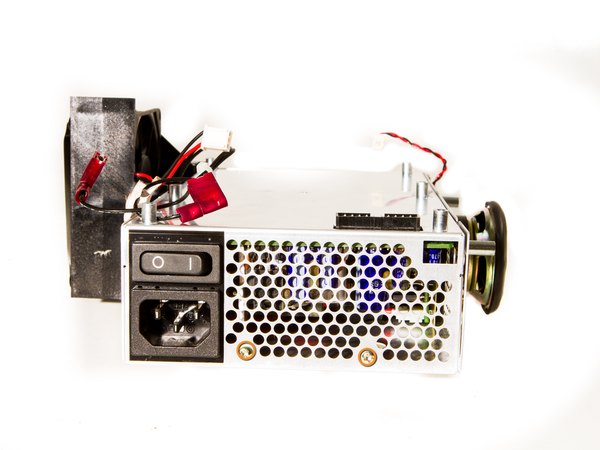

منبع تغذیه رو بچرخون تا محفظه فن اصلی سمت راستت قرار بگیره و پایه‌های نصب مادربرد هم رو به بالا باشن.

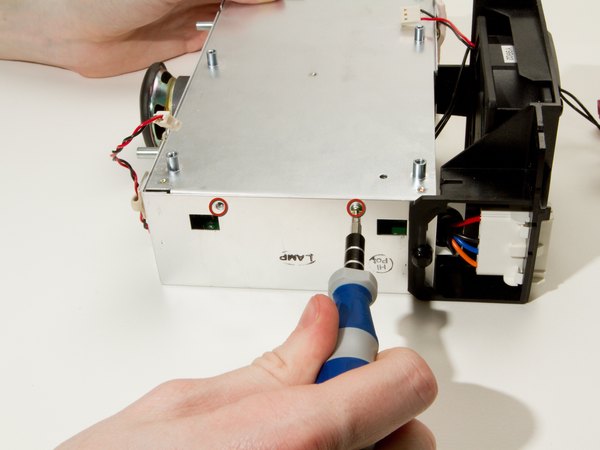

← دو تا پیچ 7 میلی‌متری رو که تو کناره‌های منبع تغذیه قرار دارن با پیچ‌گوشتی چهارسو نمره 2 باز کن.

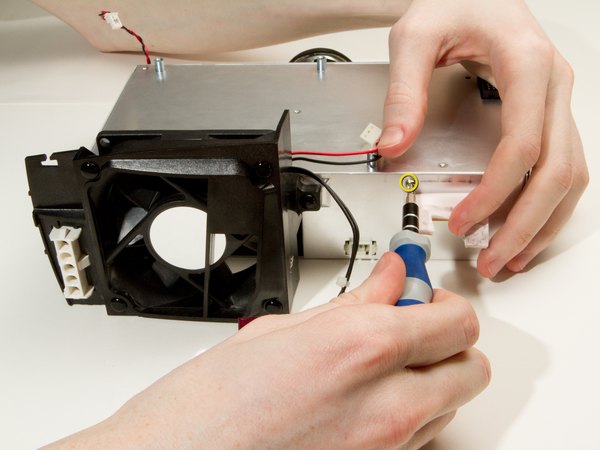

← حالا برو سراغ سمت مخالف منبع تغذیه و دو تا پیچ 7 میلی‌متری دیگه رو هم با همون پیچ‌گوشتی باز کن.

← منبع تغذیه رو یه کم بچرخون تا فن روبه‌روت قرار بگیره. پنجمین پیچ 7 میلی‌متری دقیقا زیر پد فومی مخفی شده؛ اون رو هم باز کن.

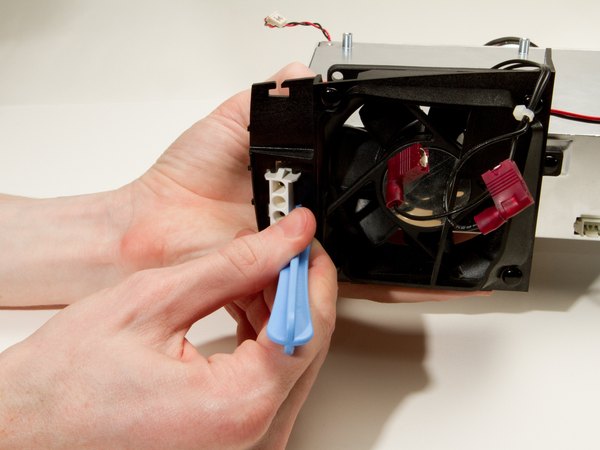

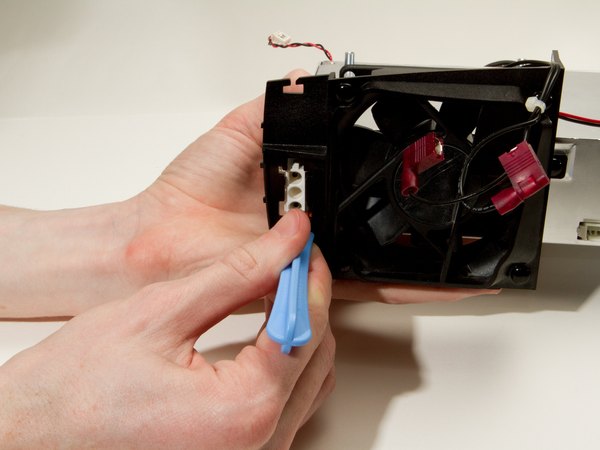

یه ابزار پلاستیکی مثل اسپاتول رو بردار و کانکتور سفید مولکس رو از داخل محفظه فن به سمت بیرون فشار بده تا آزاد بشه.

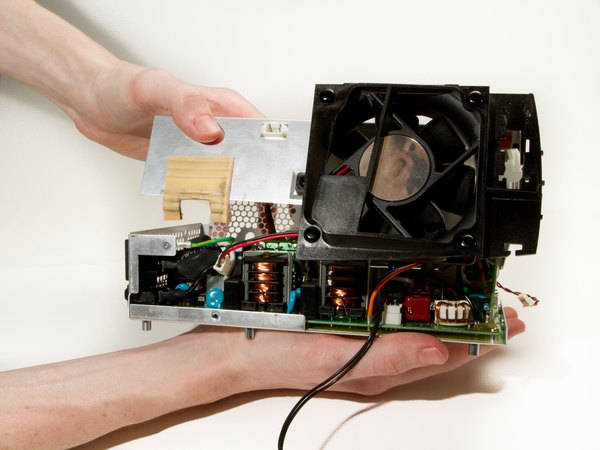

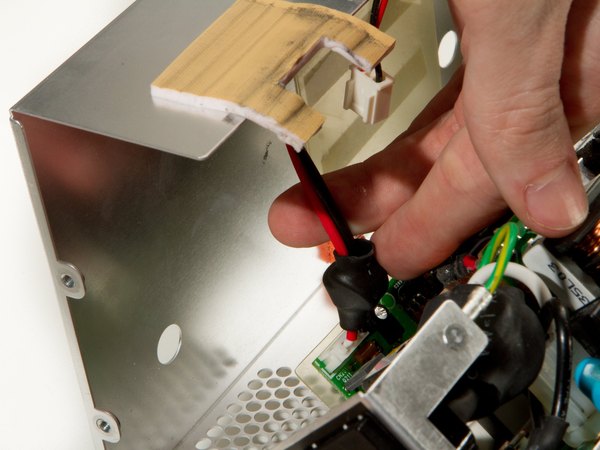

حالا منبع تغذیه رو برگردون تا پایه‌های نصب مادربرد به سمت پایین قرار بگیرن. محفظه منبع تغذیه رو با احتیاط باز کن. حواست باشه که موقع باز کردن یه کابل کشیده میشه که باید قبل از جدا کردن کامل قاب، سوکت اون رو دربیاری.

شاید راحت‌تر باشی که منبع تغذیه رو جوری بچرخونی که اسپیکر رو به پایین باشه. این‌طوری دسترسی به کابل برای جدا کردنش خیلی بهتر میشه.

خب، کفی منبع تغذیه الان کاملا آزاد شده و می‌تونی پاور جدید رو جایگزین کنی.

خسته نباشی! تعویض منبع تغذیه پروژکتورت با موفقیت تموم شد. برای بستن دوباره دستگاه کافیه همین مراحل رو از آخر به اول انجام بدی.
