تعویض برد DLP ویدئو پروژکتور اینفوکوس LP435Z

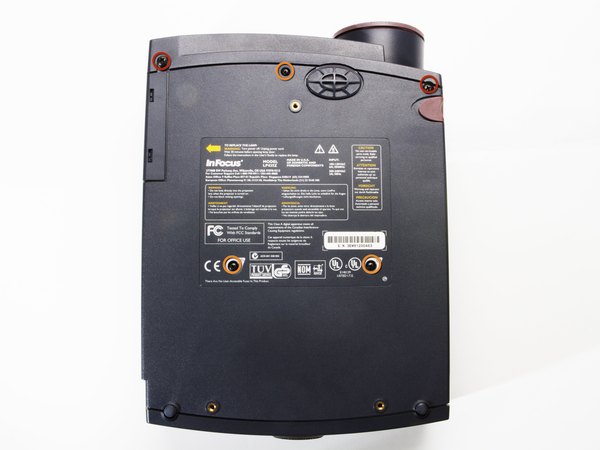

پروژکتور رو به پشت بخوابون؛ جوری که دکمه‌های کنترل رو به پایین باشن و لنز دستگاه هم سمت مخالف تو قرار بگیره.

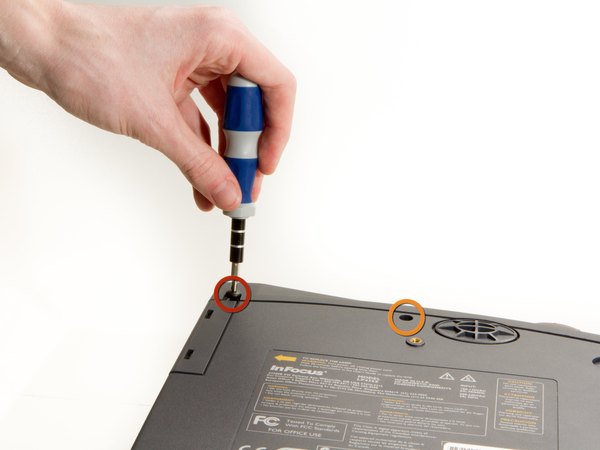

← با کمک پیچ‌گوشتی چهارسو نمره 2، دو تا پیچ بلند 84 میلی‌متری که تو گوشه‌های بالا سمت چپ و راست دستگاه هستن رو باز کن.

← حالا نوبت باز کردن سه تا پیچ 8.5 میلی‌متری باقی‌مونده‌ست. برای این کار از پیچ‌گوشتی چهارسو نمره 1 استفاده کن.

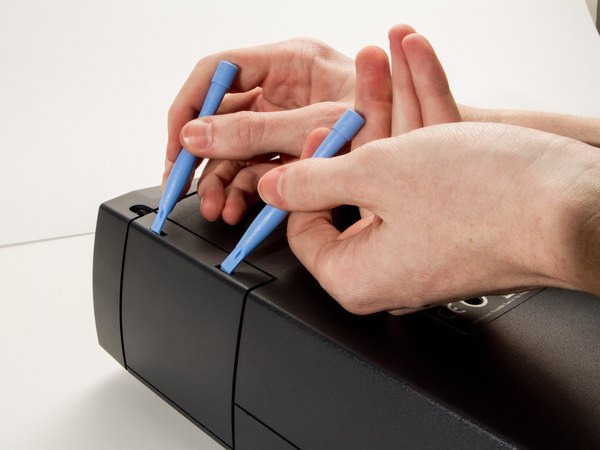

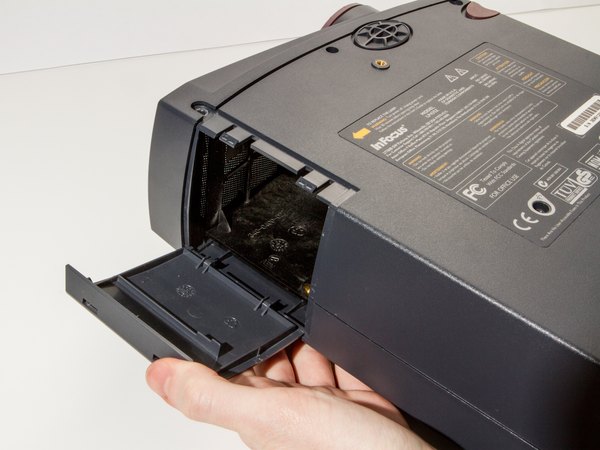

ابزار بازکننده پلاستیکی رو بردار و با احتیاط خارهایی که درپوش لامپ رو نگه داشتن به سمت پایین فشار بده. بعد از آزاد شدن خارها، می‌تونی قاب لامپ رو برداری.

تو این مدل دستگاهی که ما برای آموزش باز می‌کنیم، مجموعه لامپ وجود نداره. پس اگه پروژکتور تو لامپ داره و ظاهرش کمی متفاوته، اصلا نگران نشو.

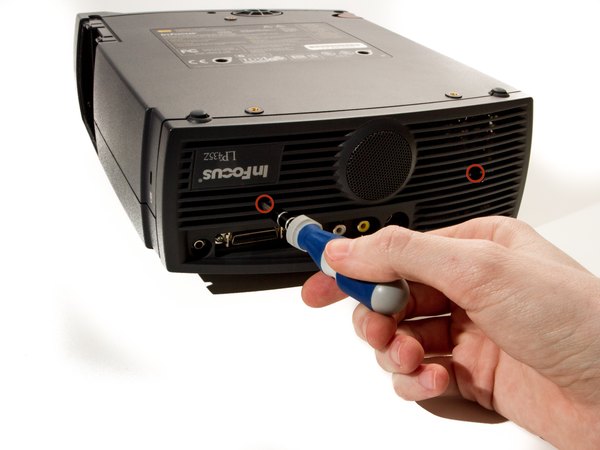

← دو تا پیچ 8.5 میلی‌متری تو پنل پشتی هست که قاب عقب رو به بدنه اصلی پروژکتور متصل کرده. با همون پیچ‌گوشتی چهارسو نمره 1 این دو تا پیچ رو باز کن.

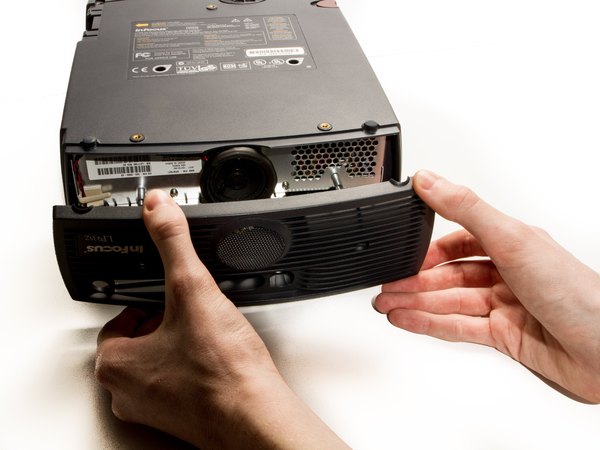

قاب پشتی رو خیلی صاف و مستقیم به سمت بیرون بکش تا جدا بشه و اون رو یه گوشه امن بذار تا گم نشه.

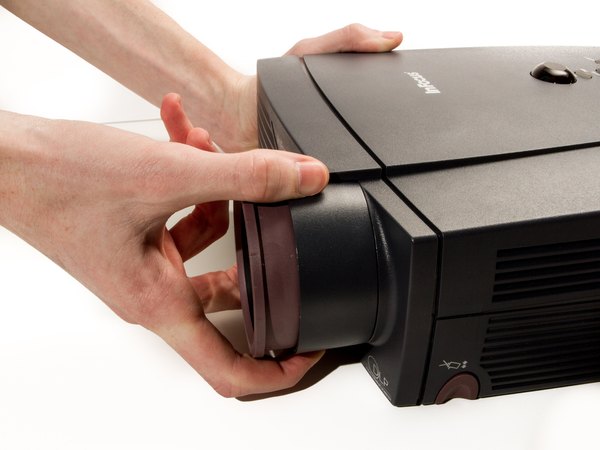

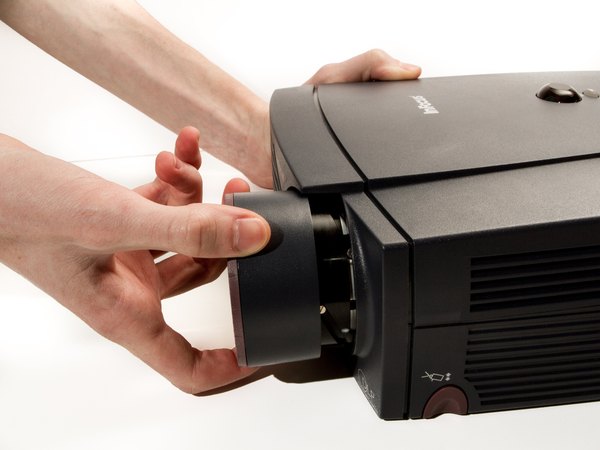

پروژکتور رو برگردون و بچرخون تا این بار لنز دستگاه دقیقا رو به روی خودت قرار بگیره. حلقه خاکستری تنظیم زوم رو در جهت عقربه‌های ساعت بچرخون تا لنز تا آخر بیاد بیرون. حالا همین حلقه زوم رو تا جایی که جا داره به سمت انتهای لنز بکش.

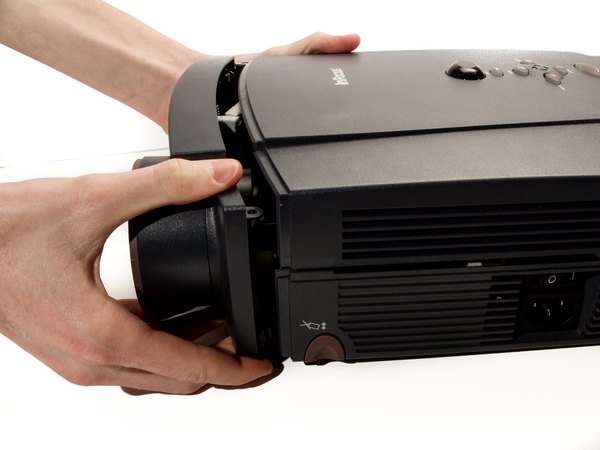

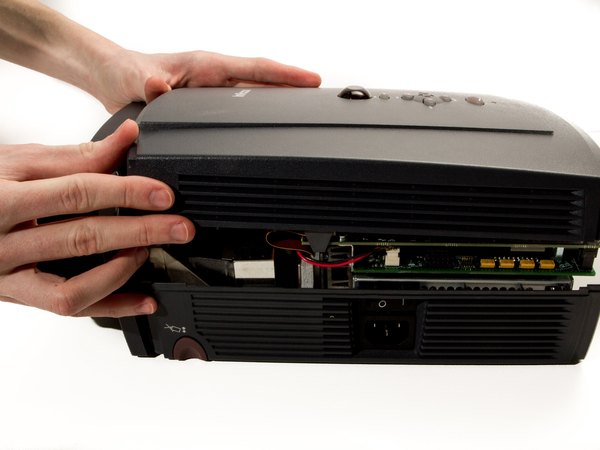

قاب جلویی رو به سمت حلقه زوم که الان شل شده هل بده. این کار رو تا جایی ادامه بده که قاب بالایی پروژکتور از زیر لبه قاب جلویی آزاد بشه.

حواست باشه که قاب جلویی قرار نیست کاملا جدا بشه، چون حلقه تنظیم زوم سر راهشه. فقط کافیه کمی به سمت جلو سر بخوره تا بقیه قطعات آزاد بشن.

حالا خیلی راحت قاب بالایی دستگاه رو به سمت بالا بکش تا جدا بشه و اون رو هم کنار بقیه قطعات بازشده بذار.

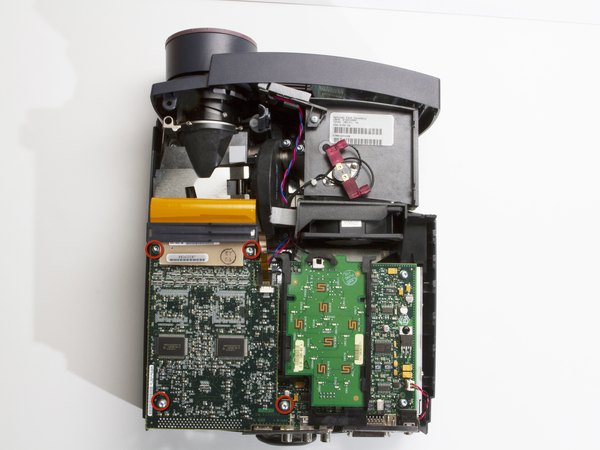

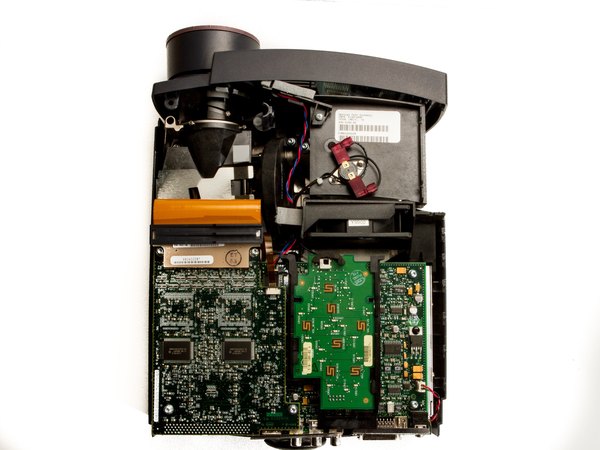

← وقتشه بری سراغ برد DLP دستگاه. چهار تا پیچ 8.5 میلی‌متری که با پیچ‌گوشتی ستاره‌ای T10 باز می‌شن رو پیدا کن و همه‌شون رو باز کن تا برد آزاد بشه.

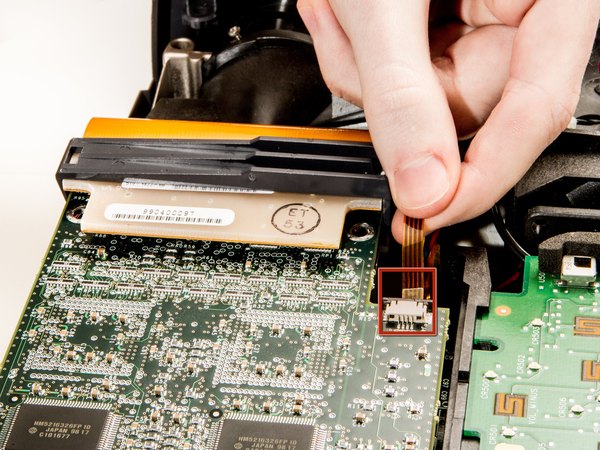

← یه فلت خیلی ظریف این برد رو به مادربرد وصل کرده. خیلی آروم و با احتیاط این فلت کوچیک رو از جاش جدا کن تا ارتباط قطع بشه.

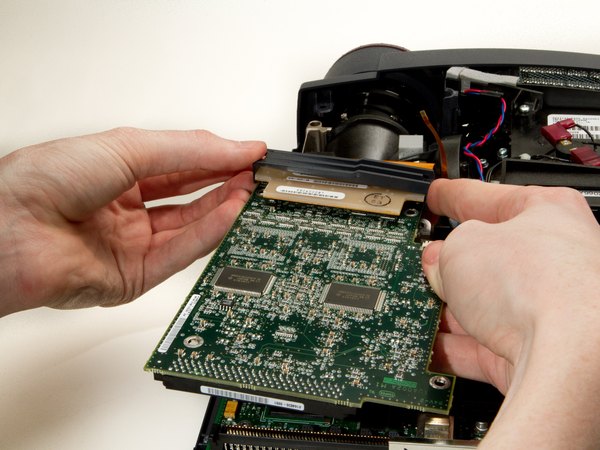

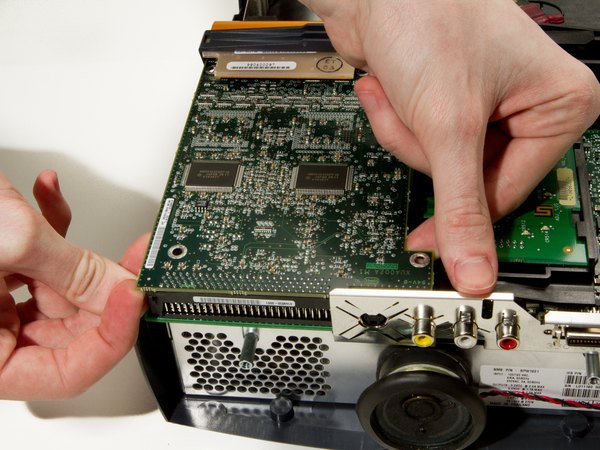

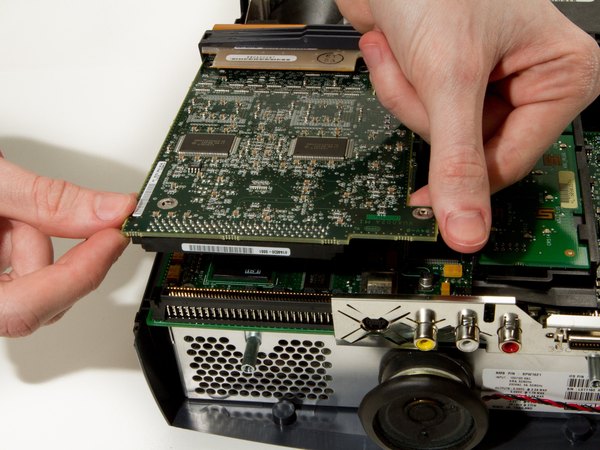

برد DLP با یه کانکتور بزرگ 100 پین به مادربرد اصلی پروژکتور متصل شده. باید این برد رو از محل اتصالش جدا کنی. برای این کار خیلی ملایم برد رو به سمت بالا بکش. اگه دیدی سفته، می‌تونی کمی به سمت چپ و راست تکونش بدی تا کانکتور شل بشه و راحت‌تر بیرون بیاد.

خیلی مراقب باش! سمت دیگه این برد یه فلت حساس قرار داره که اگه موقع کشیدن برد بهش فشار بیاری یا محکم بکشی، ممکنه خیلی راحت پاره بشه.

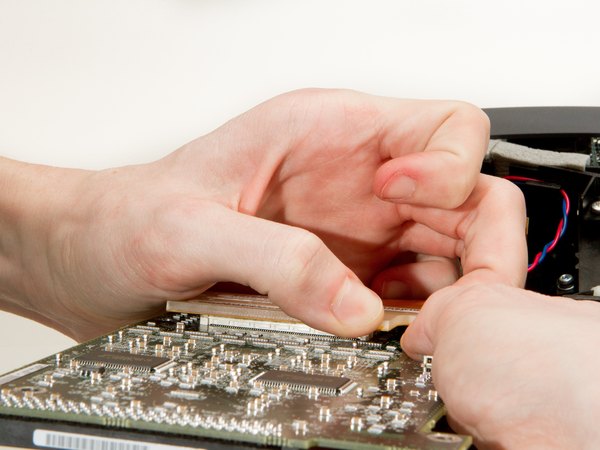

یه گیره پلاستیکی مشکی روی کانکتور فلت پهن قرار داره که اون رو محکم نگه می‌داره. از لبه سمت چپ شروع کن و این گیره رو آروم باز کن. وقتی گیره آزاد شد، فلت پهن رو با ملایمت از روی برد DLP جدا کن. حالا دیگه می‌تونی کل برد رو برداری.

اصلا از زور استفاده نکن! سوکت‌های روی برد خیلی ظریف هستن و اگه فشار زیادی وارد کنی، ممکنه پایه‌های کانکتور بشکنن و خسارت زیادی به بار بیاد.

کار باز کردن و جداسازی برد با موفقیت تموم شد! حالا برد جدید رو بردار و برای بستن دستگاه، دقیقا همین مراحل رو از آخر به اول انجام بده. اگه این آموزش از آیسی‌مدار برات مفید بود و تونستی دستگاهت رو تعمیر کنی، حتما لینک این صفحه رو برای دوستات هم بفرست تا اونا هم بتونن مثل تو یه تعمیرکار حرفه‌ای بشن!
