کالبدشکافی و بررسی قطعات داخلی آمازون فایر تی‌وی

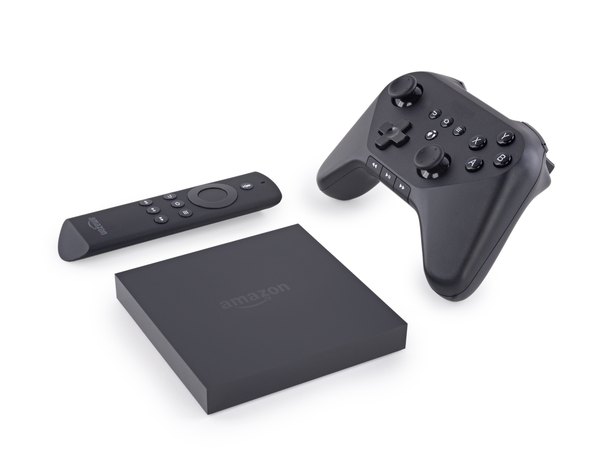

آمازون با معرفی این تی‌وی باکس حسابی گرد و خاک کرده و سخت‌افزار قدرتمندی رو تو یه جعبه کوچیک جا داده. بیا قبل از باز کردن قاب، یه نگاهی به مشخصات فنی این غول کوچیک بندازیم:

← پردازنده چهار هسته‌ای 1٫7 گیگاهرتزی Qualcomm Krait 300

← پردازنده گرافیکی اختصاصی Qualcomm Adreno 320

← دو گیگابایت حافظه رم LPDDR2 با فرکانس 533 مگاهرتز

← 8 گیگابایت حافظه داخلی ذخیره‌سازی

پشتیبانی از وای‌فای MIMO با استانداردهای 802.11a/b/g/n

← بلوتوث نسخه 4٫0

این دستگاه فقط یه گیرنده ساده نیست؛ قدرت پردازشیش اون‌قدر بالاست که می‌تونه بازی‌های سنگین رو هم اجرا کنه و آمازون برای همین یه کنترلر بازی اختصاصی هم براش طراحی کرده.

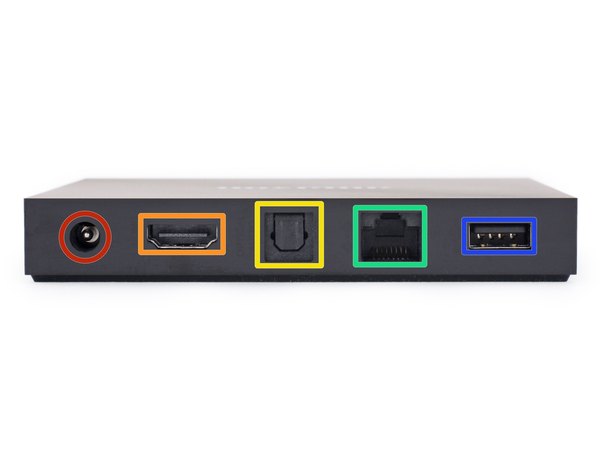

پشت این جعبه مشکی ساده، یه ردیف کامل از پورت‌های مختلف برای ارتباط با دستگاه‌های دیگه قرار گرفته:

← ورودی برق 5٫5 میلی‌متری (DC Jack)

← خروجی HDMI 1.4b تایپ A با پشتیبانی از HDCP

← خروجی صدای اپتیکال (TOSLINK)

← پورت شبکه اترنت 10/100

پورت USB 2.0 تایپ A

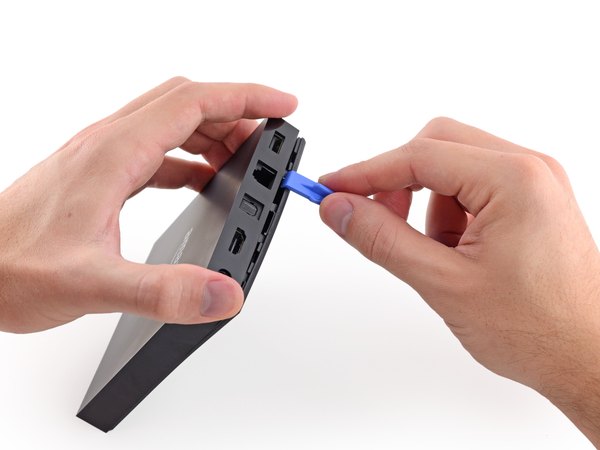

خب، دیگه وقتشه دست به کار بشیم و قاب دستگاه رو باز کنیم. ابزار بازکننده پلاستیکی رو بردار و با دقت بیفت به جون درزهای دستگاه!

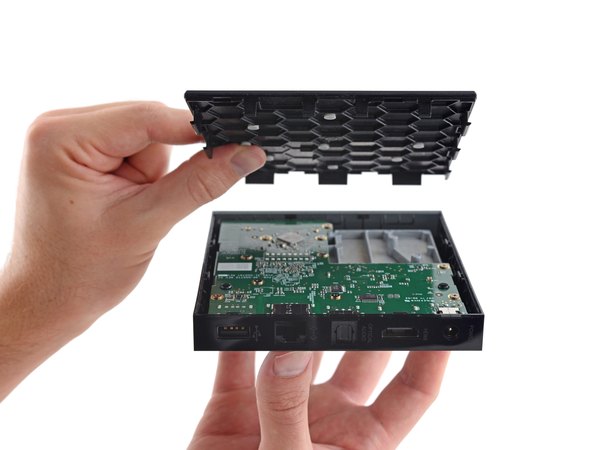

برای رسیدن به قطعات داخلی فایر تی‌وی باید خارهای پلاستیکی محکمی که قاب رو نگه داشتن، آزاد کنیم. با اینکه خیلی سفت بسته شده، اما ابزارهای پلاستیکی ما از پسش برمیان.

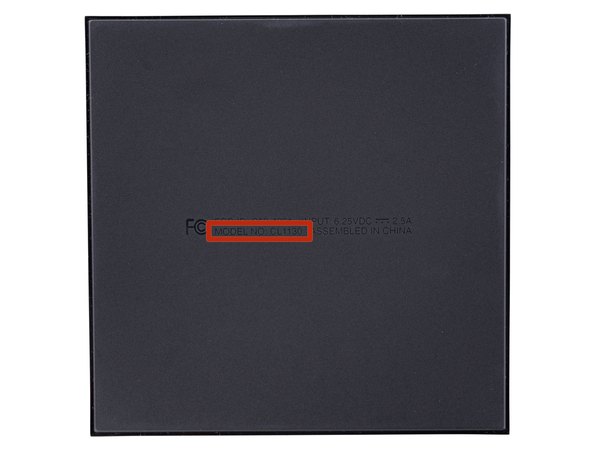

پشت قاب دستگاه هم اطلاعات جالبی حک شده:

← مدل دستگاه CL1130

ورودی برق 6٫25 ولت DC تأییدیه کمیسیون ارتباطات فدرال (FCC)

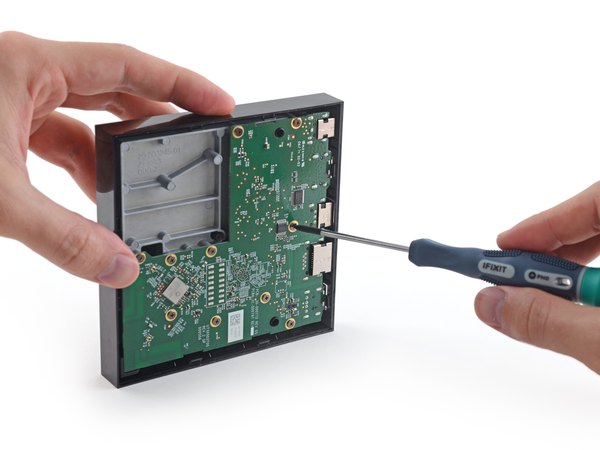

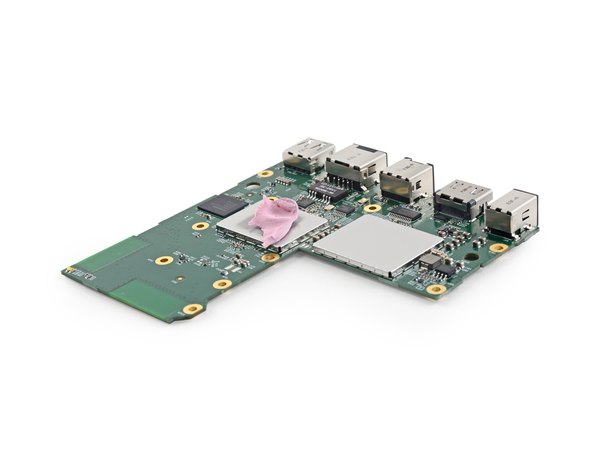

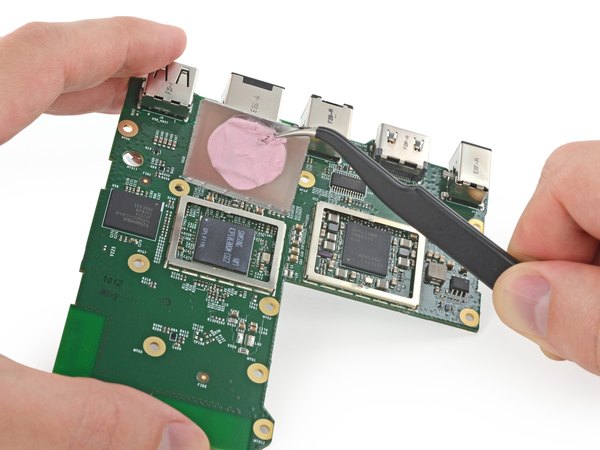

باز کردن پیچ‌های روی مادربرد نیاز به دقت و حوصله داره. با یه پیچ‌گوشتی مناسب باید یکی‌یکی پیچ‌ها رو باز کنی و مراقب باشی نوک ابزارت روی برد لیز نخوره. بعد از باز کردن چند تا پیچ، مادربرد دستگاه کاملا آزاد می‌شه و می‌تونی اون رو از تو قاب بیرون بیاری. روی برد یه پد حرارتی صورتی‌رنگ می‌بینی که انگار یکی آدامسش رو اونجا چسبونده!

این پد حرارتی صورتی‌رنگ در واقع دقیقا جایگاه پردازنده اصلی رو به ما نشون می‌ده و وظیفه‌اش انتقال حرارت به بیرون از چیپسته.

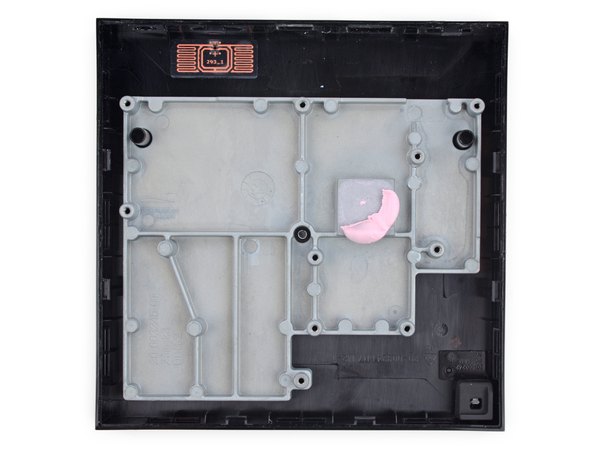

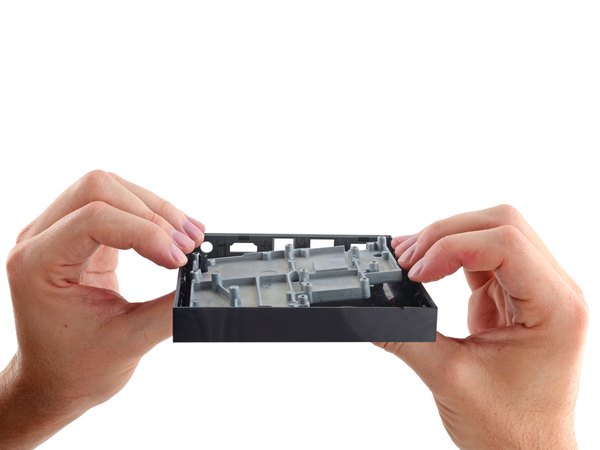

سخت‌افزار قوی این دستگاه گرمای زیادی تولید می‌کنه. آمازون برای جلوگیری از داغ شدن بیش از حد، یه هیت‌سینک بزرگ در نظر گرفته که تقریبا کل فضای بالای قاب رو پر کرده. ترکیب این هیت‌سینک با اون پدهای حرارتی ضخیم، باعث می‌شه دستگاه تو پردازش‌های سنگین کاملا خنک بمونه.

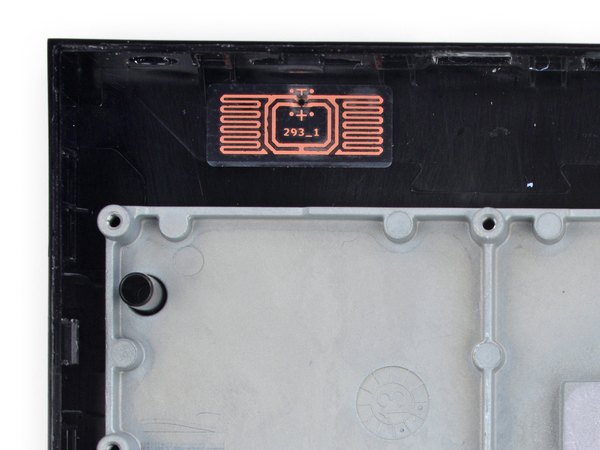

جالبه بدونی زیر پورت HDMI یه آنتن کوچیک و یه چیپ ریز قرار داره که به هیچ جای سیستم وصل نیست. این قطعه در واقع یه برچسب RFID هست که احتمالا برای رهگیری دستگاه تو خط تولید کارخونه استفاده می‌شه.

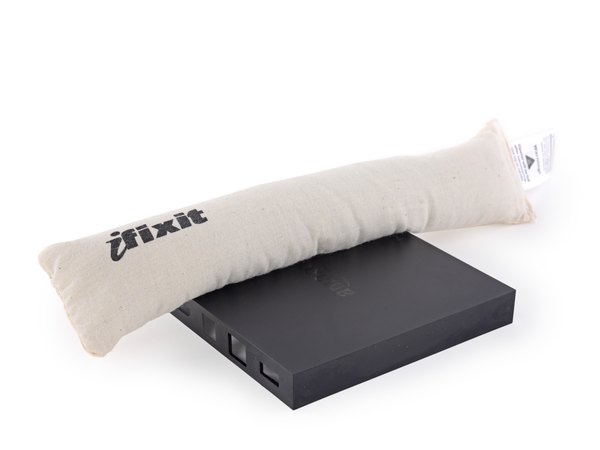

برای جدا کردن هیت‌سینک، اولش خواستیم از کیسه حرارتی (iOpener) استفاده کنیم که متأسفانه جواب نداد و کارمون سخت شد. اینجاست که چالش اصلی شروع می‌شه... برای جدا کردن این هیت‌سینک که با چسب خیلی محکمی چسبیده، باید ترکیبی از حرارت ملایم و فشار اهرمی رو به کار بگیری. با کمی حوصله، گرم کردن مداوم و تکون دادن‌های آروم بالاخره این قطعه لجباز هم از جاش کنده می‌شه.

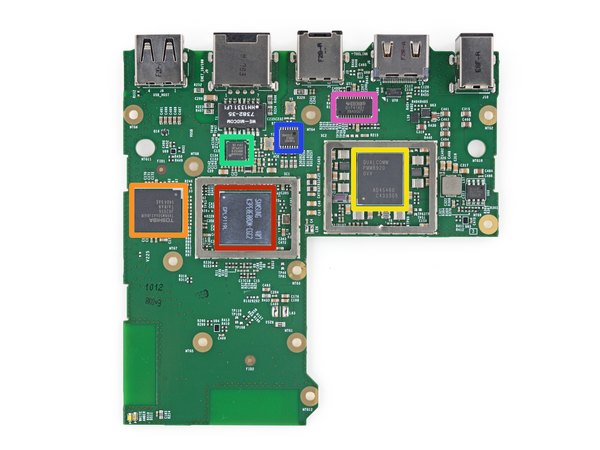

حالا که برد کاملا لخت شده، بریم سراغ معرفی چیپست‌های مهم فایر تی‌وی:

← رم 2 گیگابایتی سامسونگ مدل LPDDR2 که دقیقا زیرش پردازنده اصلی چهار هسته‌ای یعنی Qualcomm Krait 300 جا خوش کرده.

← حافظه فلش 8 گیگابایتی توشیبا (eMMC NAND)

← آیسی مدیریت تغذیه از برند Qualcomm مدل PMM8920

← کنترلر شبکه اترنت سریع ساخت Atheros مدل AR8152-B

کلاک ژنراتور PCI-E از برند Pericom

← فرستنده صدای دیجیتال ساخت Texas Instruments

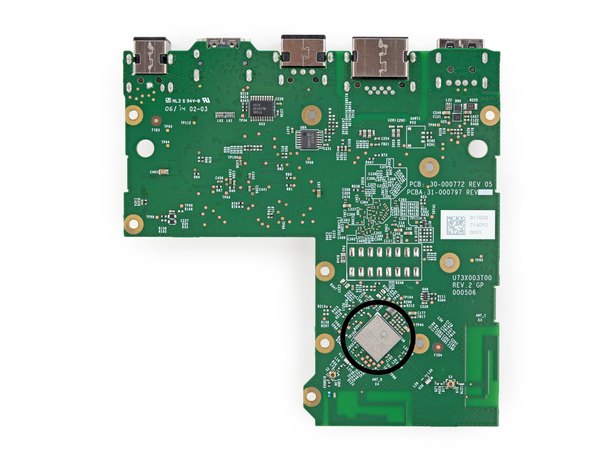

پشت برد هم چیپ یکپارچه وای‌فای دو بانده 802.11n و بلوتوث نسخه 4٫0 مدل Qualcomm Atheros QCA6234XH قرار گرفته.

بعد از کالبدشکافی خود دستگاه، حالا نوبت ریموت کنترله. خوشبختانه این ریموت هنوز از باتری‌های قابل تعویض پشتیبانی می‌کنه! ما که اصلا دوست نداریم یه روزی برسه که باتری ریموت‌ها هم داخلی و غیرقابل تعویض بشن. خب، بریم برای باز کردن قاب ریموت!

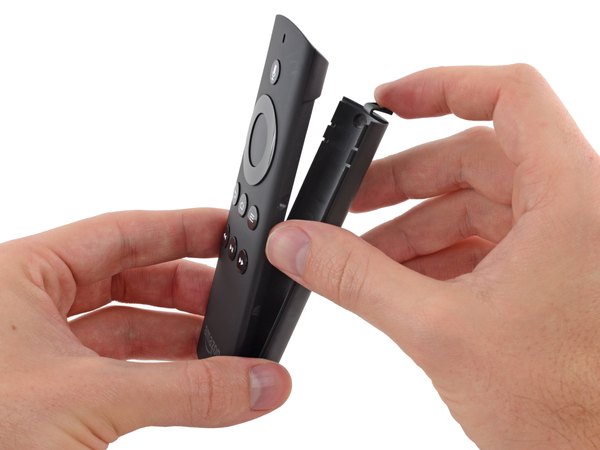

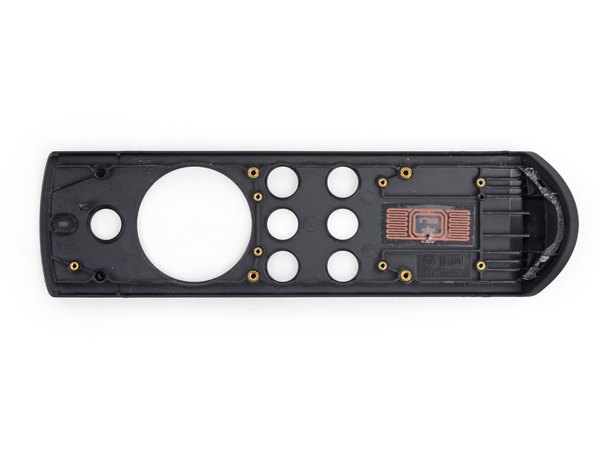

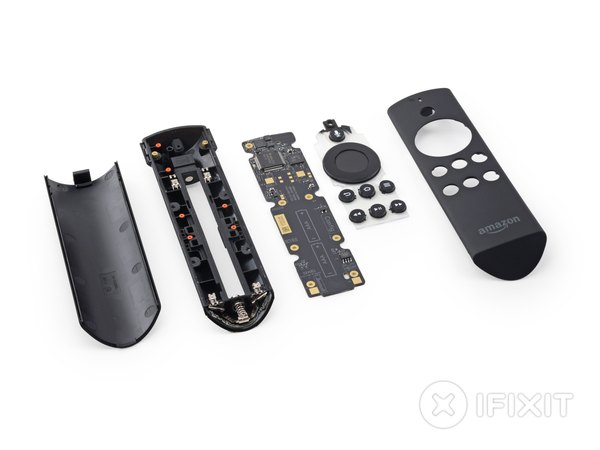

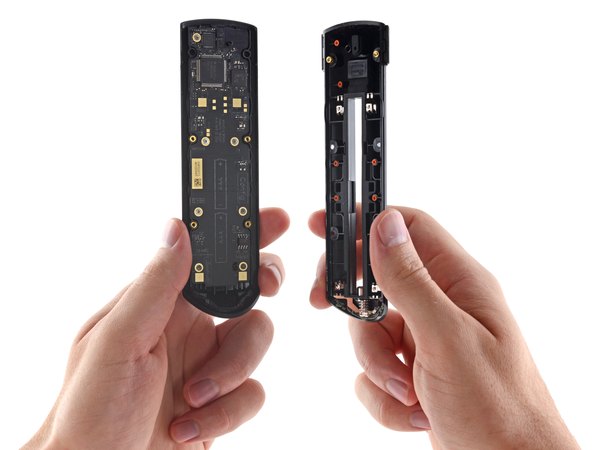

برای باز کردن قاب ریموت و رسیدن به میکروفون، باید پیچ‌گوشتی و ابزار بازکننده پلاستیکی رو برداری و با دقت لبه‌ها رو اهرم کنی. داخل ریموت هم یه برچسب RFID دیگه پیدا کردیم. انگار آمازون خیلی به رهگیری لحظه‌به‌لحظه قطعاتش علاقه داره!

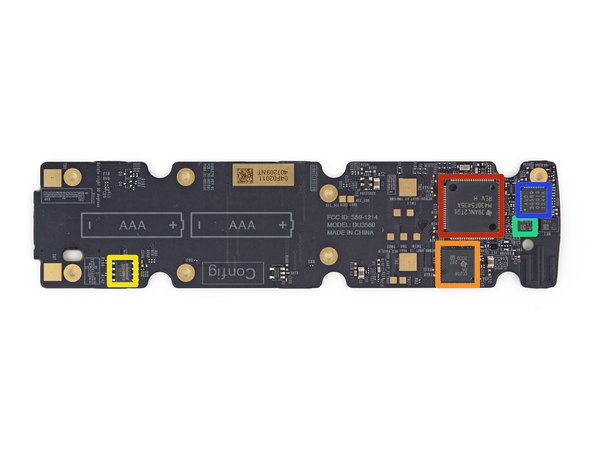

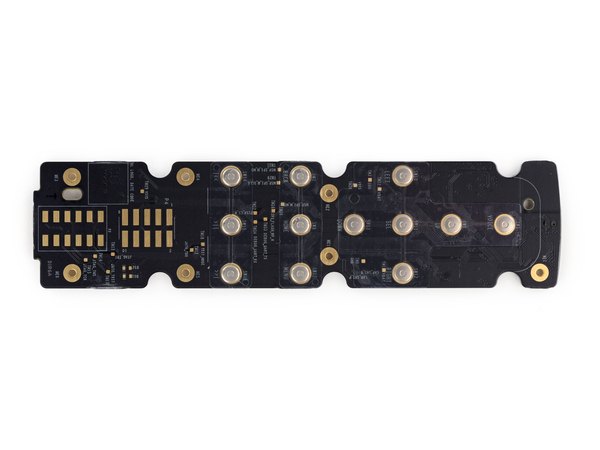

روی برد کوچیک این ریموت کنترل، این قطعات مهم رو داریم:

← میکروکنترلر 16 بیتی فوق کم‌مصرف از Texas Instruments

← ماژول بلوتوث دو حالته (کلاسیک و کم‌مصرف BLE) باز هم از Texas Instruments

← حافظه فلش سریال Winbond با رابط SPI

← میکروفون مدل MD v1.2 برای دریافت دستورات صوتی کاربر

پردازنده صوتی Audience

خیلی از چیپست‌هایی که تو این دستگاه و ریموتش می‌بینیم، قبلا تو گجت‌های دیگه هم امتحانشون رو پس دادن و قطعات بسیار قابل اعتمادی هستن.

کارمون با ریموت هم تموم شد! حالا بریم سراغ قسمت جذاب بعدی یعنی دسته بازی.

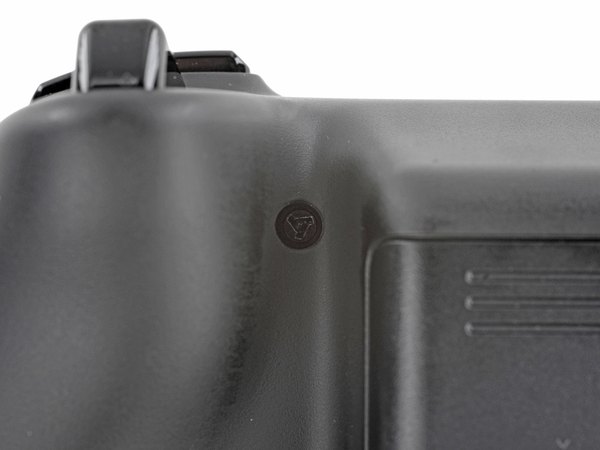

داستان هنوز تموم نشده! تو بخش سوم این کالبدشکافی می‌خوایم دسته بازی (گیم‌پد) آمازون رو باز کنیم. پیچ‌های این کنترلر از نوع سه‌پر یا Y-type هستن که باز کردنشون بدون ابزار مخصوص خیلی سخته و کلا برای جلوگیری از دستکاری کاربرها طراحی شدن.

خوشبختانه ما تو ست پیچ‌گوشتی‌هامون سرپیچ Y1 رو داریم که به خوبی روی این پیچ‌ها می‌شینه و می‌تونیم قاب رو باز کنیم.

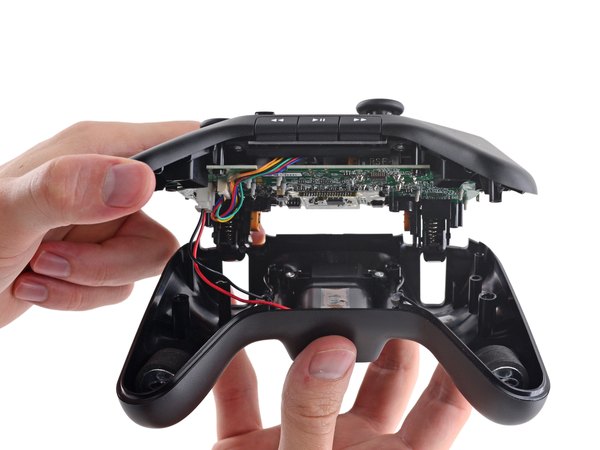

بعد از باز کردن این پیچ‌های عجیب‌وغریب، قاب کنترلر به راحتی باز می‌شه و خوشبختانه هیچ چسبی لبه‌ها رو درگیر نکرده.

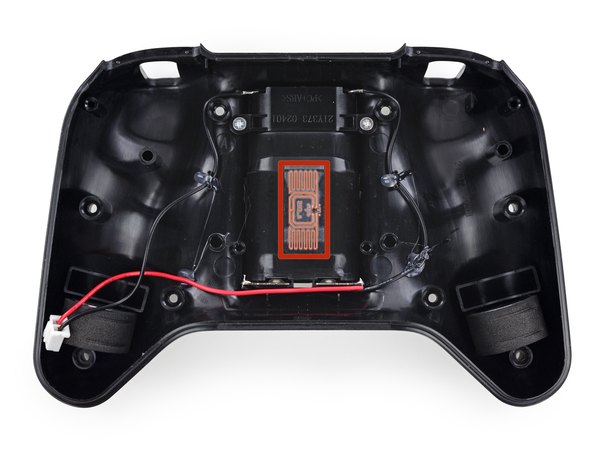

← و باز هم برای تکمیل کلکسیونمون، سومین برچسب RFID رو داخل همین کنترلر پیدا کردیم!

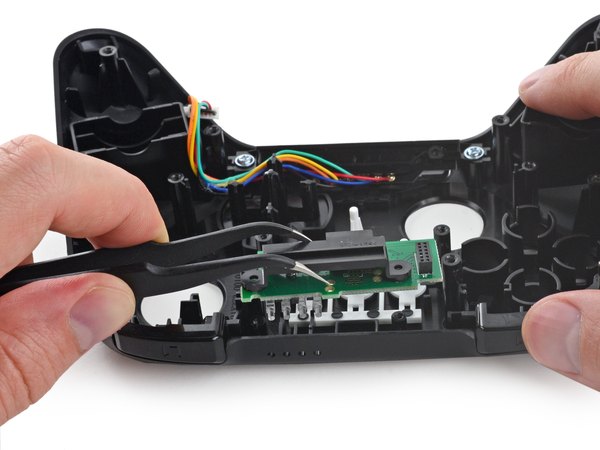

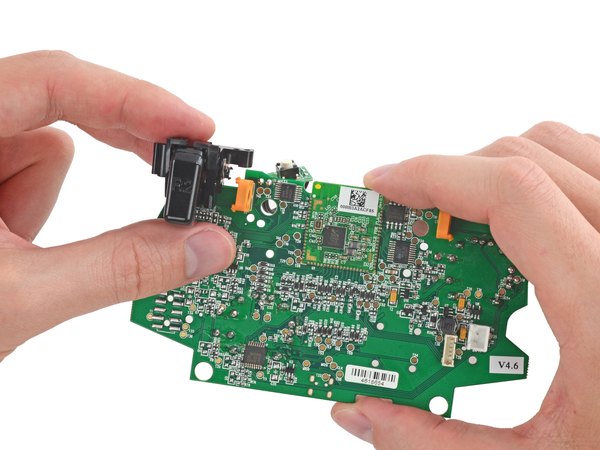

بردهای کوچیک مربوط به دکمه‌های ماشه‌ای (Trigger) رو با پنس خیلی با احتیاط بیرون می‌کشیم. بعدش خیلی سریع برد مربوط به چراغ وضعیت و قطعات متصل بهش رو آزاد می‌کنیم تا مسیر برای درآوردن برد اصلی باز بشه.

طراحی داخلی این کنترلر خیلی استاندارده. واقعا معلوم نیست آمازون با این دسته می‌خواد تو دنیای گیمینگ یه طوفان راه بندازه یا صرفا خواسته یه ابزار جانبی ساده برای پلتفرمش بسازه.

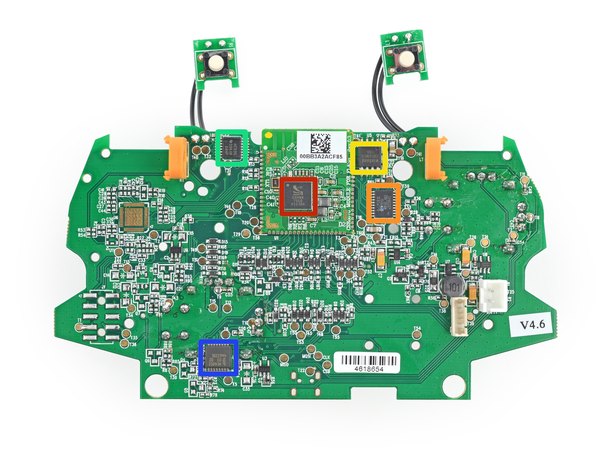

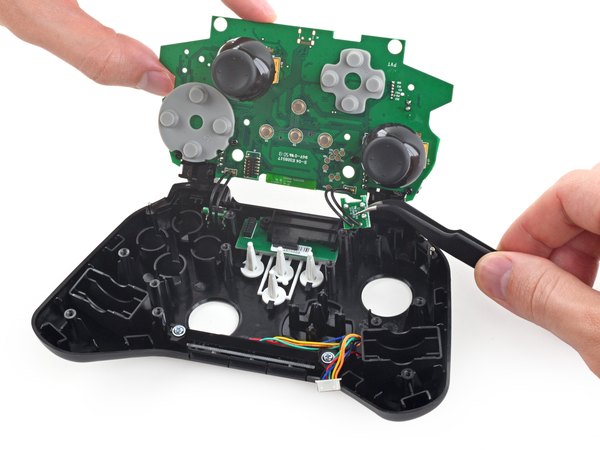

تو مرحله بعد، کابل‌ها و اتصالات دکمه‌ها رو از روی مادربرد کنترلر جدا می‌کنیم. حالا می‌تونیم برد اصلی دسته بازی رو بیرون بیاریم و به قطعات جذابی که روش سوار شده نگاهی بندازیم:

← سیستم روی چیپ (SoC) بلوتوث و پردازش صدای CSR

← میکروکنترلر 32 بیتی NXP Cortex-M0+

← حافظه فلش سریال Winbond با رابط SPI

← شیفت رجیسترهای 8 بیتی Texas Instruments

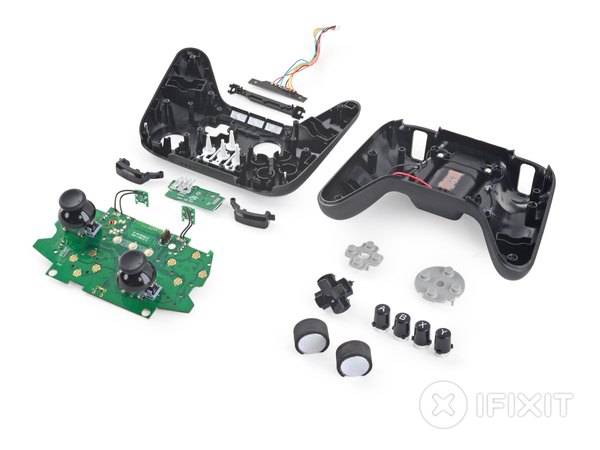

مالتی‌پلکسر آنالوگ 4 کاناله NXP این هم از بررسی کامل دسته بازی که معماری داخلی خیلی تمیز و استانداردی داشت.

نمره تعمیرپذیری آمازون فایر تی‌وی تو این بررسی: 6 از 10 (نمره 10 یعنی راحت‌ترین حالت تعمیر). بیا یه جمع‌بندی بکنیم؛ باز کردن این دستگاه به خاطر خارهای سفت و چسب‌های محکم هیت‌سینک کمی دردسر داره، اما در کل معماری تمیزی داره. امیدوارم این کالبدشکافی برات جذاب بوده باشه. اگه اهل دستکاری گجت‌ها هستی و به تعمیرات علاقه داری، حتما اپلیکیشن آیسی‌مدار رو به دوستات هم معرفی کن تا اون‌ها هم بتونن از این آموزش‌های خاص و رایگان استفاده کنن!

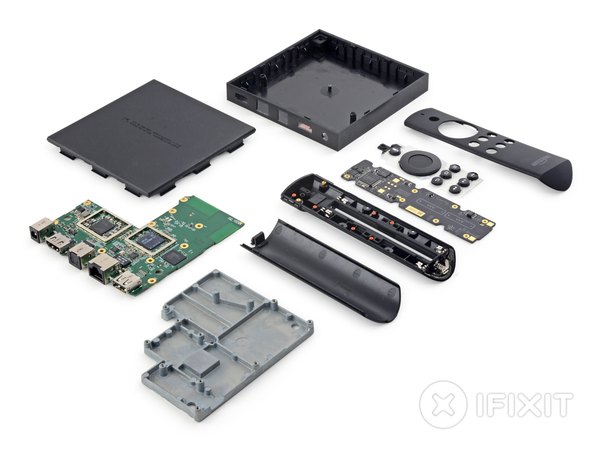

← ساختار ساده شامل قاب بالا و پایین، هیت‌سینک و مادربرده و وقتی باز بشه قطعات زیادی برای سردرگمی نداره.

← منبع تغذیه (آداپتور) کاملا مجزاست و در صورت خرابی نیازی به باز کردن خود دستگاه نیست.

← استفاده از پیچ‌های استاندارد فیلیپس داخل دستگاه باعث می‌شه باز کردن برد فوق‌العاده راحت باشه...

← ...البته به شرطی که نخوای هیت‌سینک رو جدا کنی! چون با مقدار زیادی چسب به شدت محکم شده و درآوردنش واقعا کلافه‌کننده‌ست.

← خارهای پلاستیکی قاب فوق‌العاده سفت هستن و باز کردنشون مهارت و ابزار خوبی می‌خواد.

← تمام قطعات اصلی روی یه مادربرد لحیم شدن و اگه یه قطعه خراب بشه، یا باید بی‌خیال کل دستگاه بشی یا هزینه زیادی برای تعمیر برد بدی.
