تعویض باتری آیپاد نانو نسل ۵

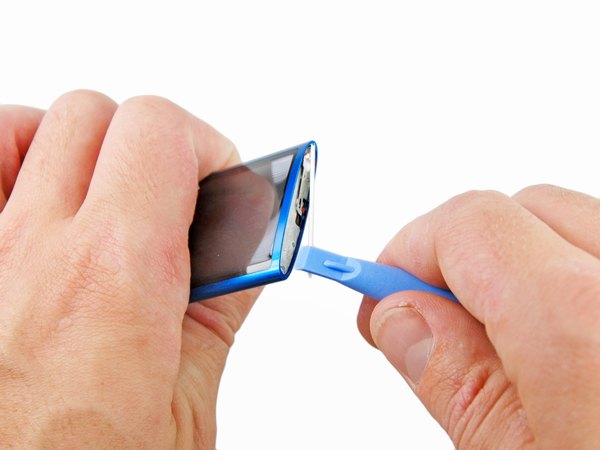

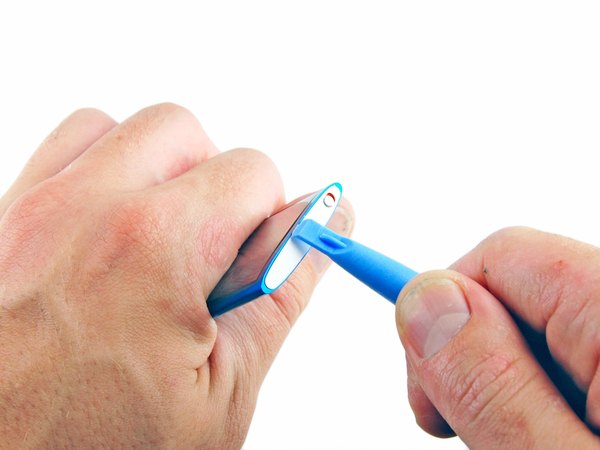

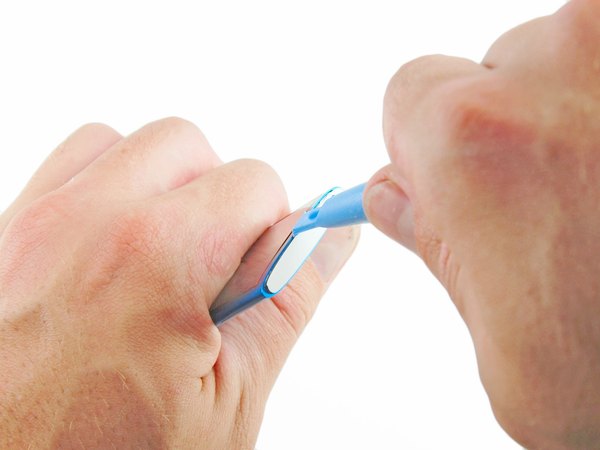

لبه ابزار بازکننده پلاستیکی رو خیلی آروم ببر توی درز بین قاب بیرونی و پنل کوچیک بالایی دستگاه، درست نزدیک صفحه نمایش. حالا با یه حرکت اهرمی ملایم رو به بالا، پنل بالایی رو از روی آیپاد جدا کن.

یادت باشه که این قاب با چسب سر جاش محکم شده، پس ممکنه برای جدا کردنش به یه مقدار نیروی کنترل‌شده نیاز داشته باشی. فقط زور بی‌جا نزن که پلاستیکش نشکنه.

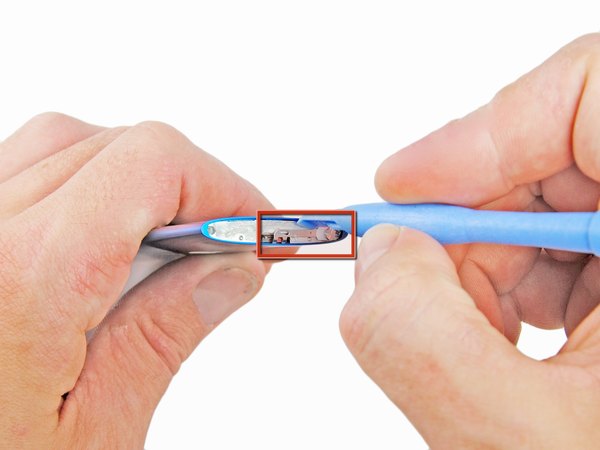

با همون ابزار بازکننده پلاستیکی، دکمه کشویی قفل (Hold) رو از روی صفحه فلزی زیرش اهرم کن و برش دار.

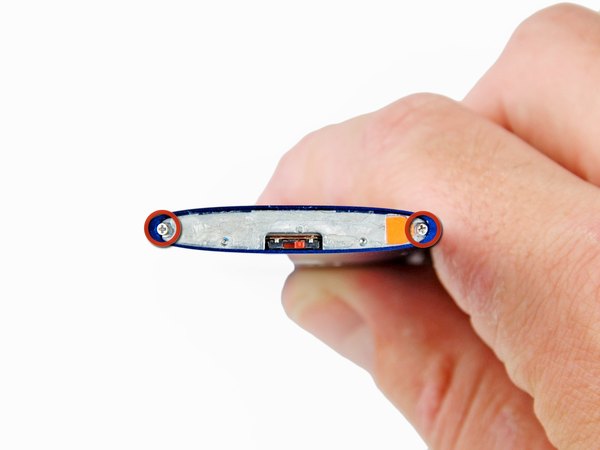

← دو تا پیچ چهارسوی 3.2 میلی‌متری که می‌بینی رو باز کن.

این پیچ‌ها یه کم به سمت بیرون بدنه زاویه دارن و بی‌نهایت کوچیکن. حتما از یه پیچ‌گوشتی نوک‌تیز و سالم استفاده کن و فشار مناسب بیار تا سر پیچ‌ها هرز نشه.

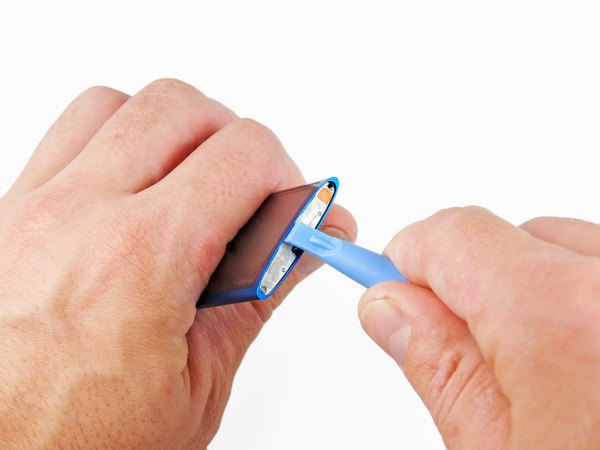

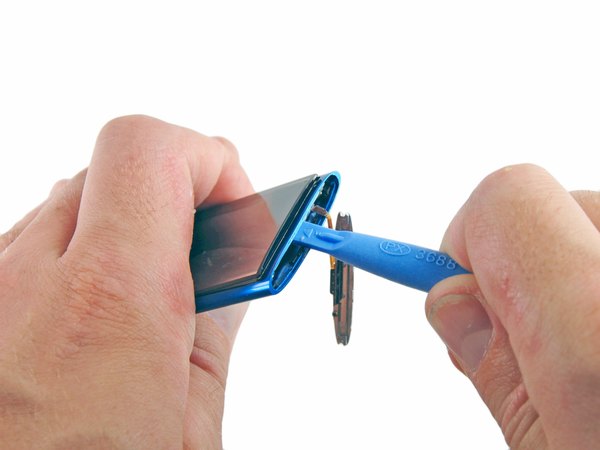

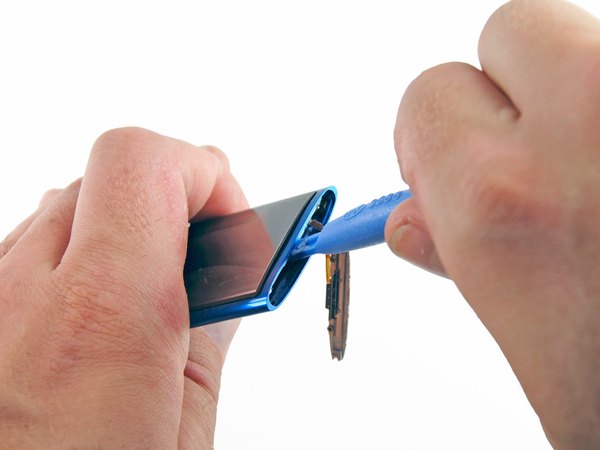

ابزار بازکننده پلاستیکی رو ببر بین قاب بیرونی و اون صفحه فلزی کلید Hold که نزدیک بالای صفحه نمایش قرار داره. در حالی که ابزار رو یه کوچولو به سمت بالا اهرم می‌کنی، صفحه فلزی کلید Hold رو بکش تا از بدنه آیپاد خارج بشه.

حواست باشه! این صفحه فلزی هنوز با یه فلت بی‌نهایت نازک و حساس به برد دستگاه وصله. یه حرکت خشن کافیه تا فلت پاره بشه، پس خیلی ملایم رفتار کن.

پنل شیشه‌ای از هر چهار طرف با چسب دوطرفه به بدنه چسبیده. تو مراحل بعدی باید خیلی باحوصله پیش بری تا یه وقت شیشه ترک نخوره و نشکنه.

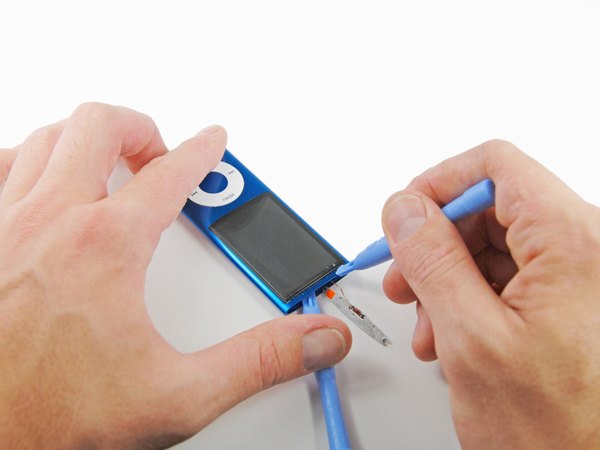

نوک ابزار بازکننده رو از قسمت بالای دستگاه، دقیقا بین ال‌سی‌دی و پنل شیشه‌ای وارد کن. ابزار رو به سمت پشت بدنه خم کن تا قسمت بالای شیشه یه مقدار از قاب اصلی بیاد بیرون.

شیشه تو این مرحله خیلی بالا نمیاد. اصلا سعی نکن همین الان کل پنل رو بکشی بیرون، چون احتمالا خود ال‌سی‌دی رو هم می‌شکنی!

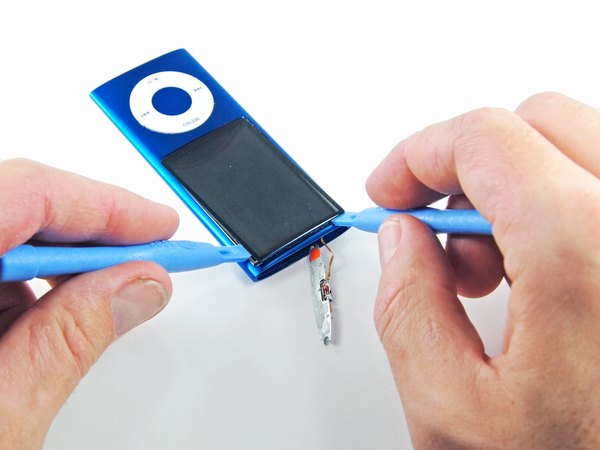

در حالی که با ابزار اول شیشه رو کمی بالا نگه داشتی، یه ابزار بازکننده دوم بردار و اونو ببر بین قاب بیرونی و لبه سمت چپ بالای پنل شیشه‌ای. حالا می‌تونی ابزار اول رو که بین شیشه و ال‌سی‌دی تو قسمت بالای دستگاه گذاشته بودی، با خیال راحت دربیاری.

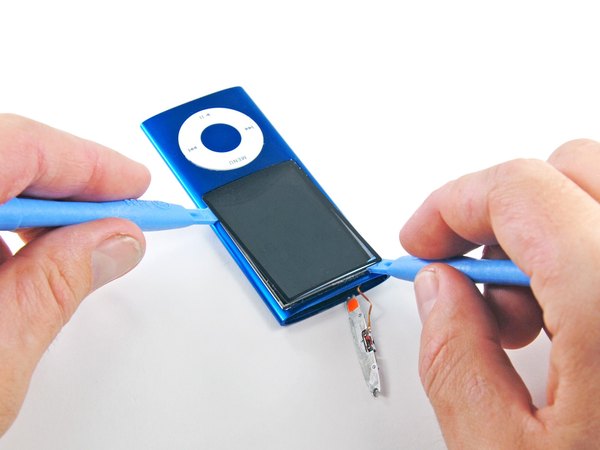

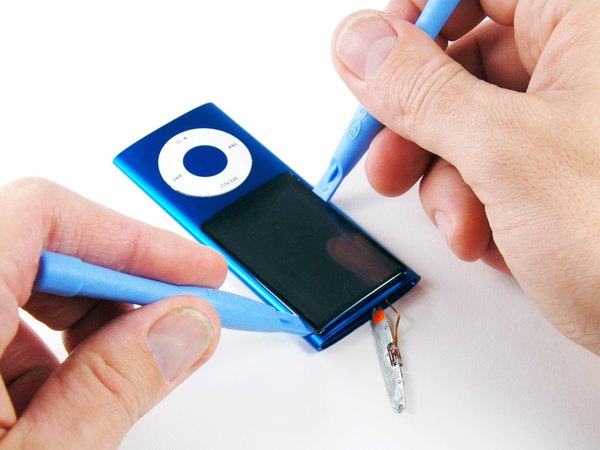

با ابزاری که تو مرحله قبل گذاشتی شیشه رو یه کم اهرم کن و حالا یه ابزار بازکننده دیگه رو تو سمت راست صفحه نمایش، بین شیشه و بدنه وارد کن. این ابزار رو آروم در امتداد لبه سمت راست پنل به سمت پایین بکش تا چسب‌های این قسمت کامل بریده بشن.

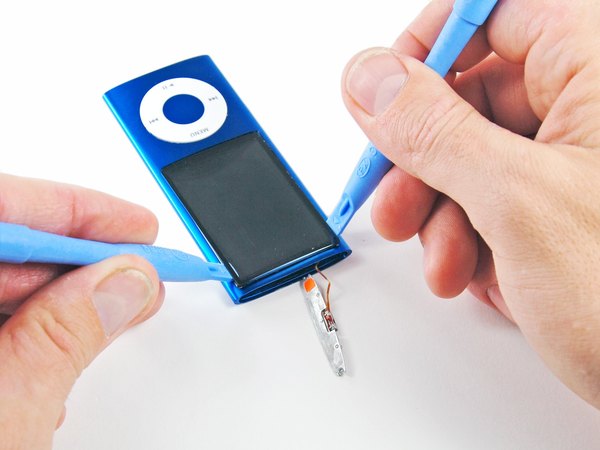

در حالی که هنوز یه ابزار بین شیشه و بدنه قرار داره، یه ابزار بازکننده دیگه رو ببر تو سمت چپ شیشه. دقیقا مثل سمت راست، این ابزار رو هم در امتداد لبه چپ به سمت پایین بکش تا چسب‌های این طرف هم باز بشن.

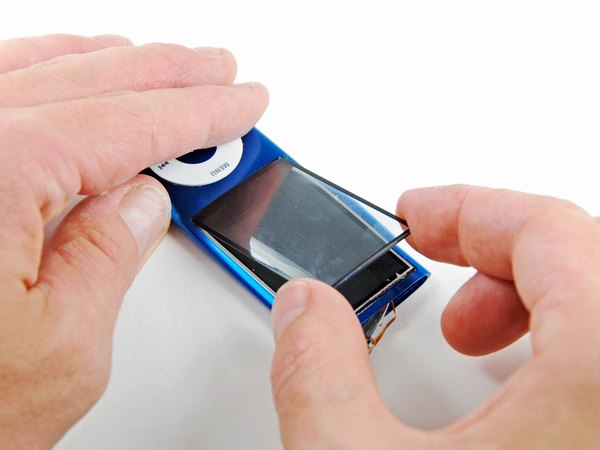

حالا شیشه رو از همون قسمت بالایی بگیر، به سمت بالا بلند کن و پنل شیشه‌ای رو کامل از روی آیپاد نانو بردار.

با استفاده از یه سشوار صنعتی یا هیتر، قسمت پایینی آیپاد رو کمی گرم کن تا چسب زیر قاب پلاستیکی پایینی نرم بشه.

حتما حرارت رو روی درجه کم تنظیم کن و سشوار رو زیاد یه جا نگه ندار تا پلاستیک قاب ذوب نشه.

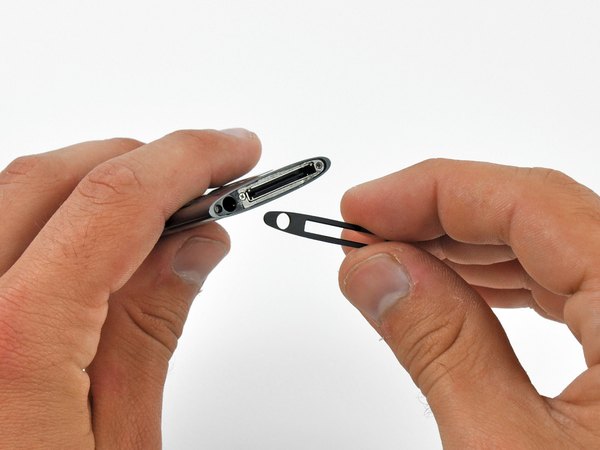

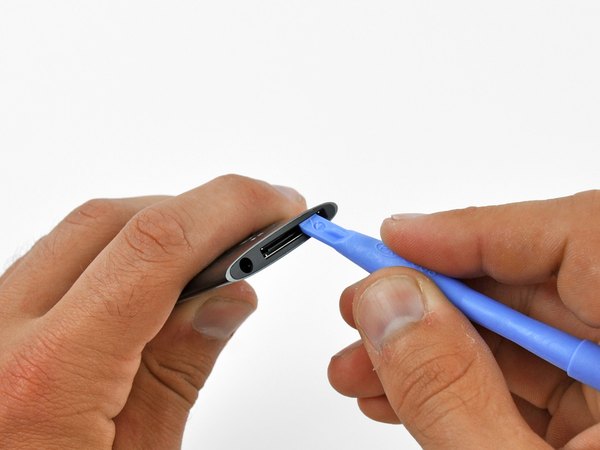

با یه ابزار پلاستیکی، قاب پایینی رو از روی بدنه آیپاد اهرم کن و برش دار.

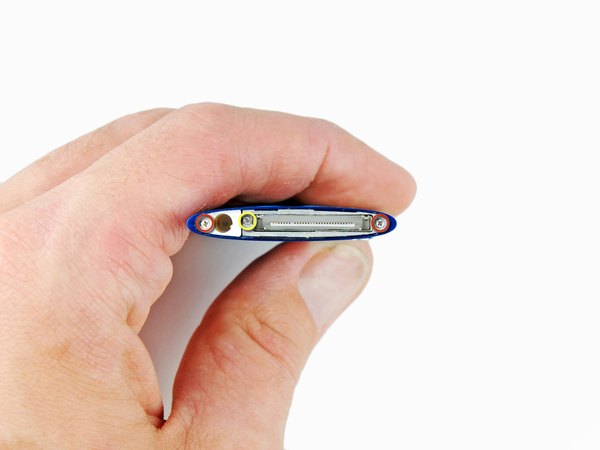

حالا باید سه تا پیچ رو از قسمت پایینی آیپاد باز کنی:

← دو تا پیچ چهارسوی 4.4 میلی‌متری زاویه‌دار.

← یه دونه پیچ چهارسوی 5.4 میلی‌متری.

این پیچ‌ها ممکنه خودشون بیرون نیفتن، پس موقع برداشتن قطعه فلزی نگهدارنده خیلی مراقب باش که گمشون نکنی.

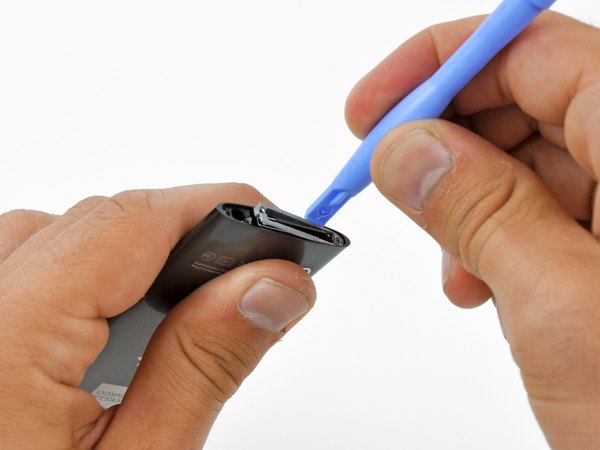

ابزار پلاستیکی رو بنداز زیر قطعه فلزی نگهدارنده تو قسمت پایین آیپاد، اهرمش کن و درش بیار.

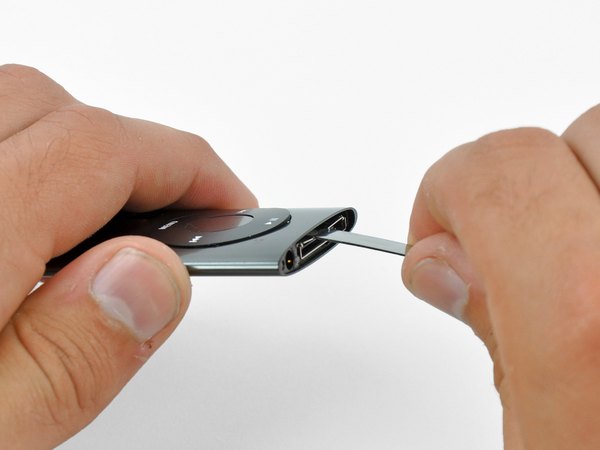

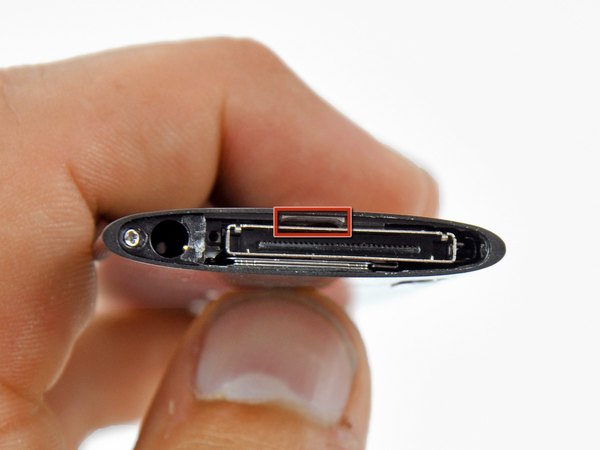

یه اسپاجر فلزی رو ببر تو شکاف پایین آیپاد، درست بالای کانکتور شارژ (Dock). با این اسپاجر فلزی، لبه پایینی دکمه چرخشی (Click Wheel) رو آروم به سمت بالا اهرم کن.

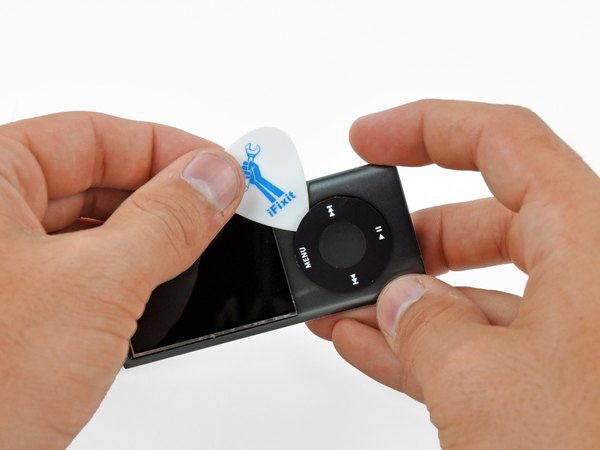

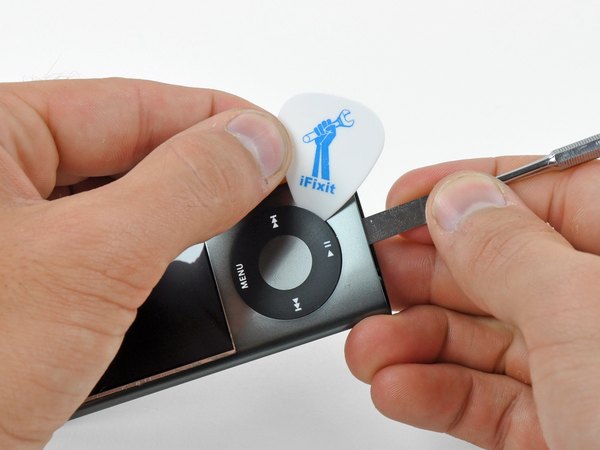

یه پیک پلاستیکی رو بذار بین دکمه چرخشی و بدنه آیپاد و بعد اسپاجر فلزی رو دربیار. با همون پیک پلاستیکی، لبه‌های دکمه چرخشی رو اهرم کن تا کامل از قاب جدا و آزاد بشه.

اصلا سعی نکن همین الان دکمه چرخشی رو کلا برداری، چون هنوز با یه فلت ظریف به مادربرد وصله.

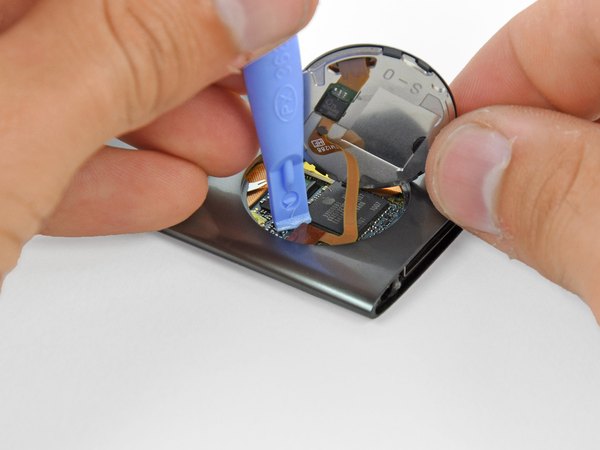

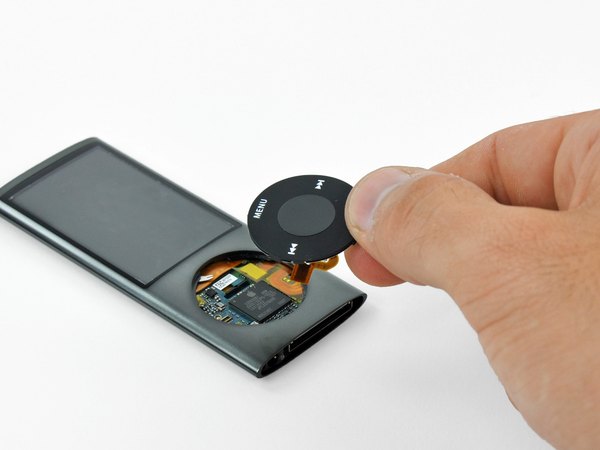

با یه دست دکمه چرخشی رو کمی بالا نگه دار و با دست دیگه، با استفاده از ابزار پلاستیکی، کانکتور فلت دکمه رو از روی سوکتش روی مادربرد جدا کن. حالا می‌تونی دکمه چرخشی رو با خیال راحت برداری.

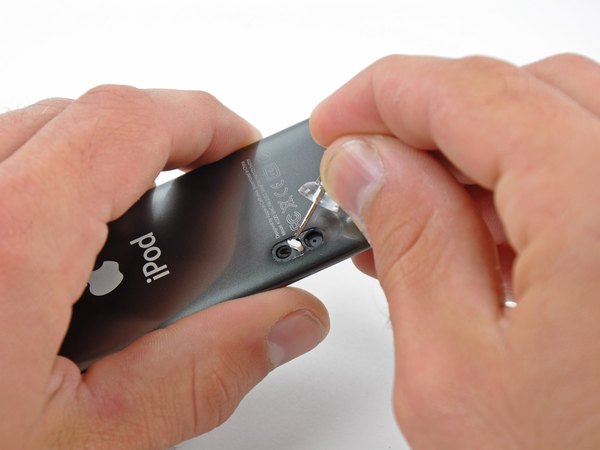

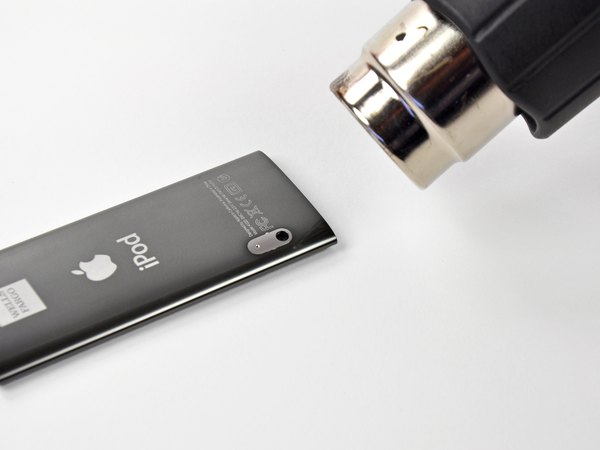

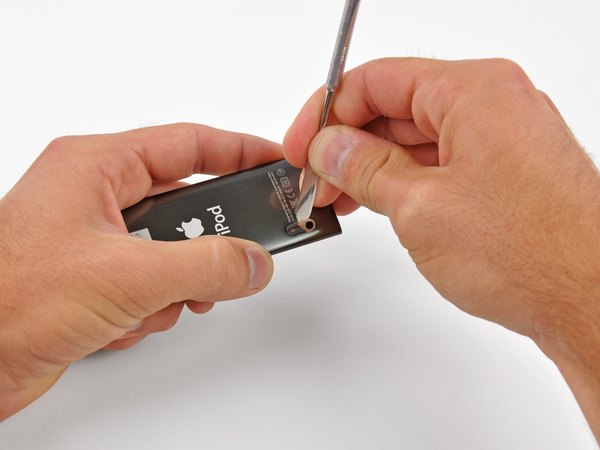

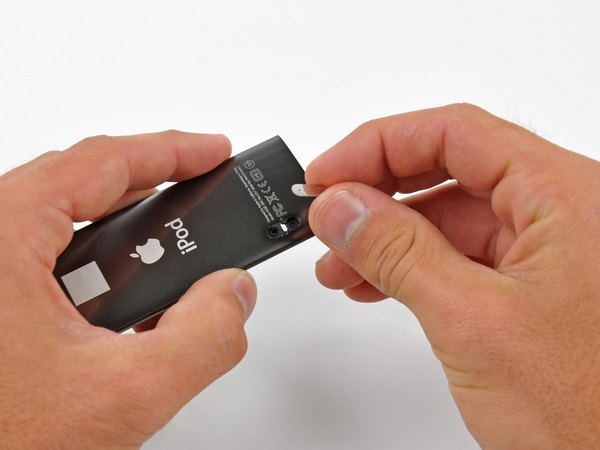

با سشوار صنعتی، چسب زیر روکش دوربین و میکروفون رو کمی گرم کن تا نرم بشه. با یه اسپاجر فلزی، روکش دوربین و میکروفون رو از قاب اهرم کن و برش دار.

خیلی سخته (شایدم غیرممکن) که موقع این کار بدنه آیپاد نزدیک دوربین یه کم آسیب نبینه. البته این خط و خش تو کارکرد آیپاد تأثیری نداره، ولی خب از نظر ظاهری یه کم تو ذوق می‌زنه.

اگه خواستی می‌تونی این روش جایگزین رو برای برداشتن روکش امتحان کنی:

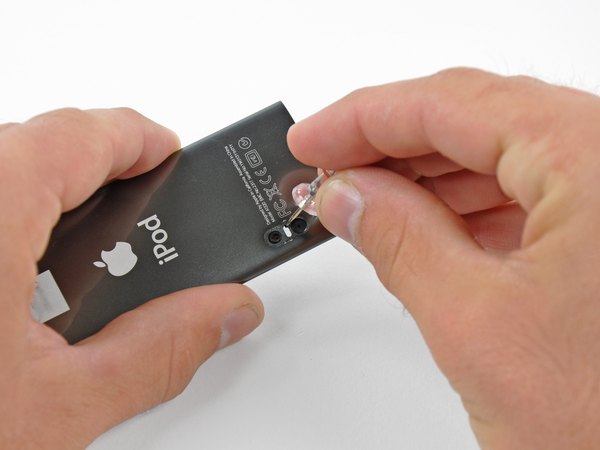

یه قطره چسب حرارتی روی روکش دوربین بریز. نازل چسب حرارتی رو حدود 20 ثانیه روی چسبی که ریختی نگه دار تا چسب زیر لنز هم گرم و نرم بشه. یه اسپاجر رو فشار بده تو چسب حرارتی هنوز داغ و همونجا نگهش دار تا چسب خنک و سفت بشه. حالا اسپاجر رو با یه نیروی ثابت و محکم بکش و همزمان با ناخن لبه روکش رو اهرم کن تا دربیاد.

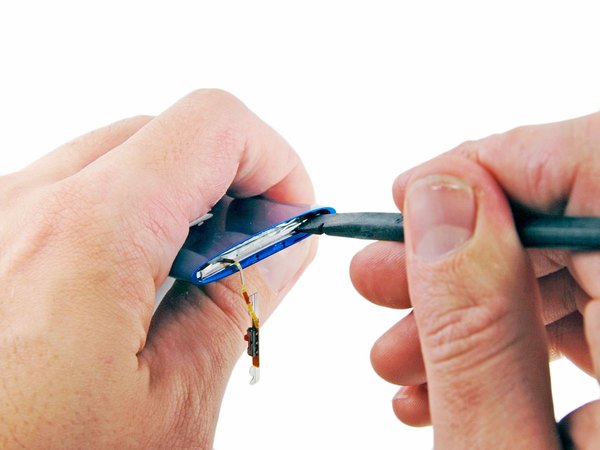

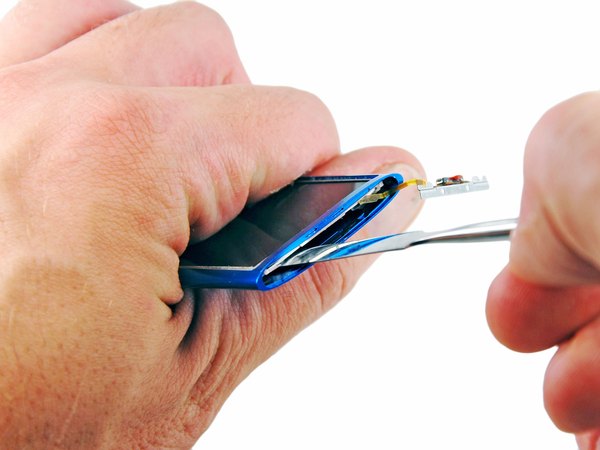

از قسمت بالای آیپاد، یه اسپاجر فلزی رو ببر بین قاب بیرونی و باتری تا چسبی که باتری رو سر جاش نگه داشته، باز بشه.

بی‌نهایت مراقب باش که اسپاجر رو توی خود باتری فرو نکنی یا سوراخش نکنی، چون ممکنه باتری آتیش بگیره.

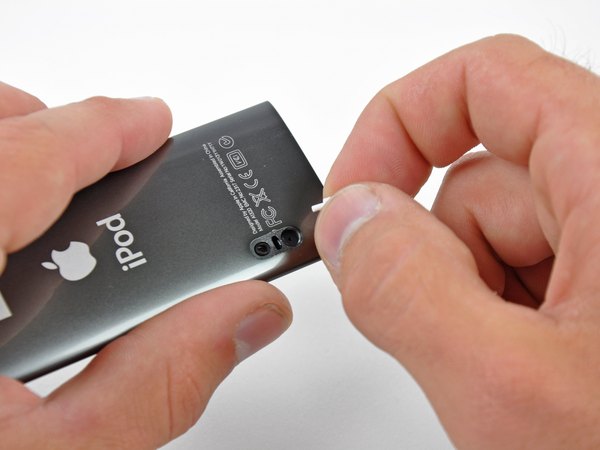

بین دوربین و میکروفون یه نگهدارنده کوچیک سفید رنگ هست که نمی‌ذاره قطعات داخلی تکون بخورن و جابه‌جا بشن.

یه سوزن یا پین فشاری رو ببر تو سوراخی که گوشه این نگهدارنده قرار داره و اونو به سمت بیرون قاب هل بده.

وقتی که نگهدارنده از سوراخ روی قاب بیرونی رد شد و رفت پایین، دیگه نیازی به اون ابزاری که برای فشار دادنش استفاده می‌کردی نیست.

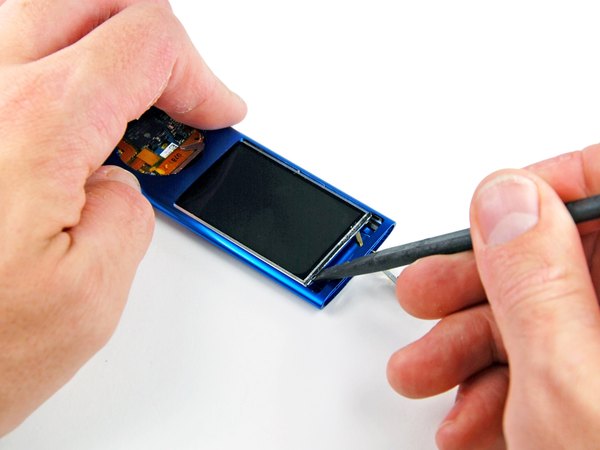

با یه فشار ملایم اما یکنواخت، بالای ال‌سی‌دی رو به سمت پایین هل بده تا کل مجموعه مادربرد از پایین آیپاد به صورت کشویی بیاد بیرون.

اصلا به خود باتری فشار نیار، چون ممکنه سوراخ بشه و خطر آتش‌سوزی به همراه داشته باشه.

در تمام این مدت حواست به صفحه فلزی کلید Hold باشه و مطمئن شو که به لبه‌ها گیر نمی‌کنه تا فلتش پاره نشه.

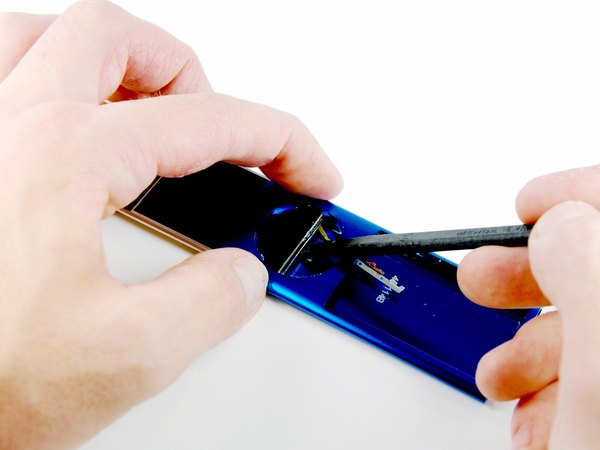

با یه اسپاجر، هل دادن مجموعه مادربرد به سمت بیرون قاب رو ادامه بده.

قطعات داخل نانو خیلی کیپ هم هستن. موقع بیرون آوردن مادربرد خیلی صبور باش و آروم کار کن. مدام چک کن که قطعه یا فلتی به بدنه گیر نکرده باشه.

برای اینکه صفحه فلزی کلید Hold به بدنه گیر نکنه و فلتش پاره نشه، کلید رو دقیقا از وسط دستگاه (جایی که بازترین قسمت قاب هست) به سمت پایین هدایت کن.

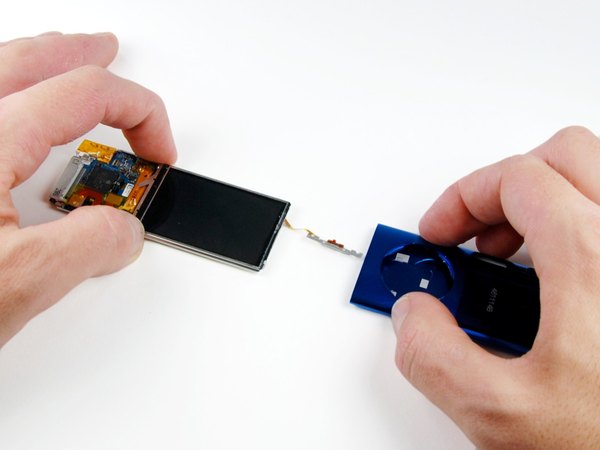

وقتی که بالای ال‌سی‌دی از لبه پایینی قاب بیرونی رد شد، کل مجموعه مادربرد رو از بدنه آیپاد خارج کن.

بازم تکرار می‌کنم، حواست به صفحه فلزی کلید Hold باشه که موقع خروج به لبه سوراخ دکمه چرخشی گیر نکنه.

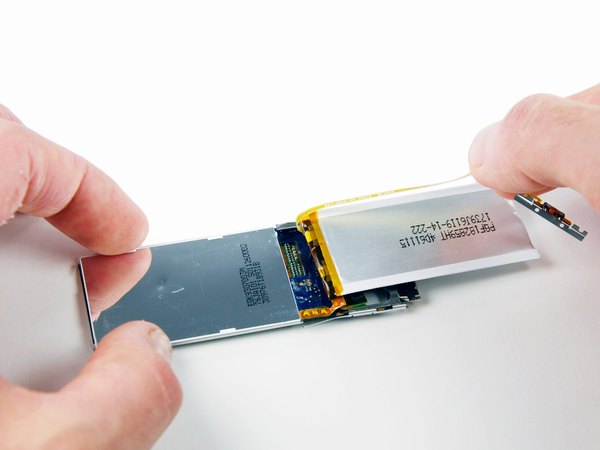

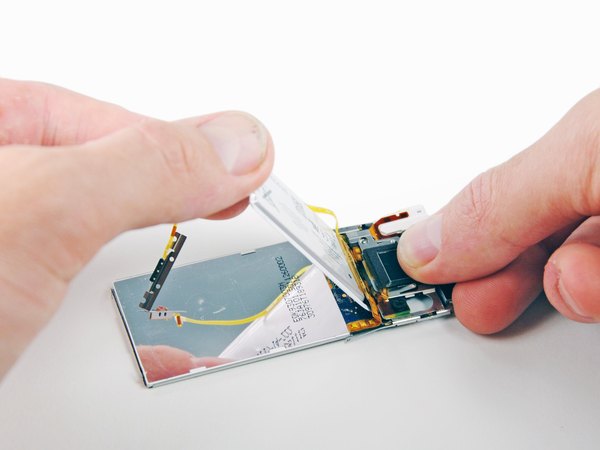

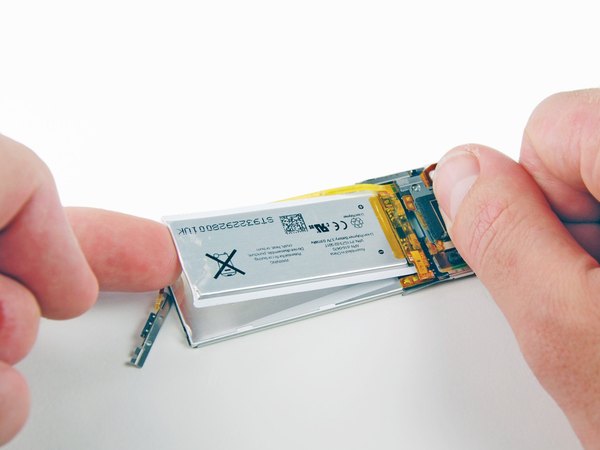

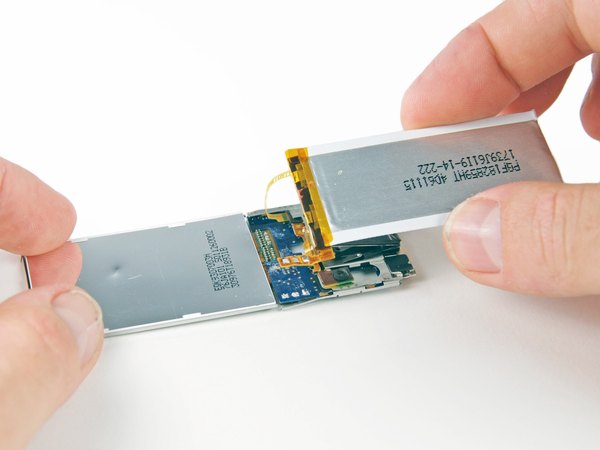

با انگشتات و خیلی با احتیاط، باتری رو از پشت ال‌سی‌دی بلند کن. این کار رو از قسمت بالای ال‌سی‌دی شروع کن.

باتری رو برگردون تا فلت نارنجی رنگ مربوط به کلید Hold که زیر باتری رد شده رو ببینی. حالا خیلی آروم این فلت نارنجی رو از روی باتری جدا کن.

این فلت ظریف با چسب سر جاش محکم شده. خیلی آروم و باحوصله کار کن تا یه وقت فلت پاره نشه.

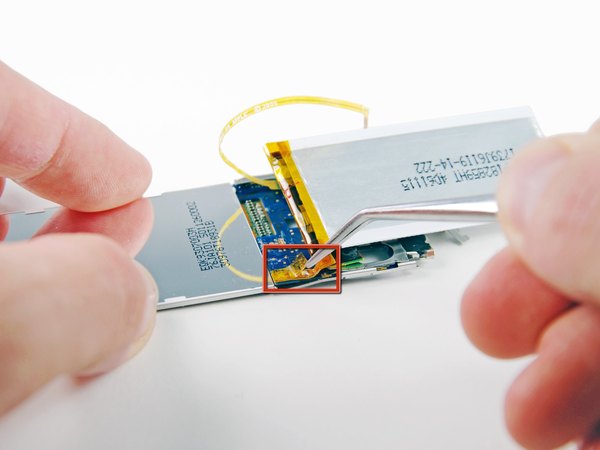

با یه پنس، چسب نارنجی رنگی که روی سه تا نقطه لحیم‌کاری باتری رو پوشونده، جدا کن.

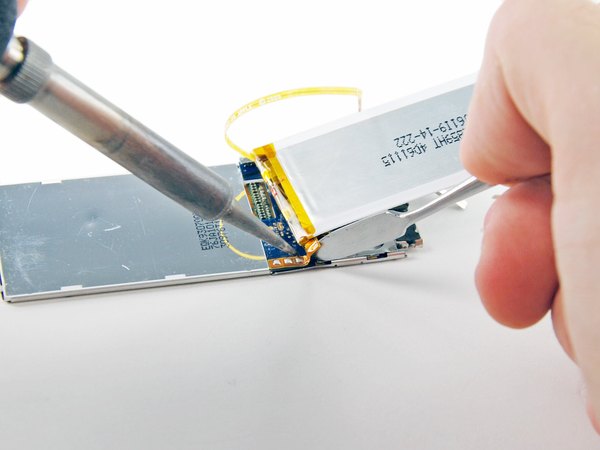

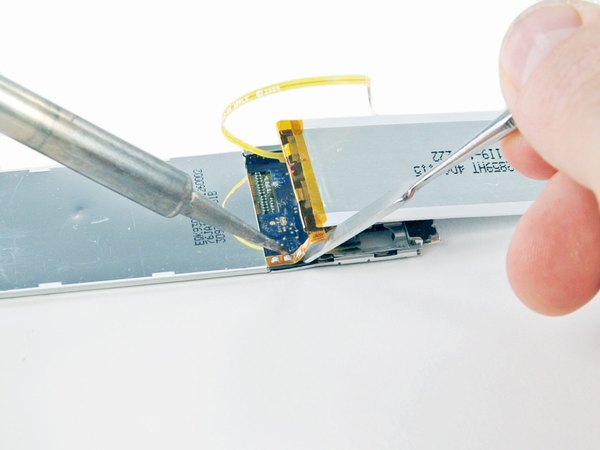

باتری تو این مدل آیپاد با سه تا پد لحیم‌کاری که از روی فلت باتری رد شدن و به پدهای روی مادربرد وصل شدن، متصل شده. تو این مرحله باید هر کدوم از این پدها رو جداگانه با هویه گرم کنی و همزمان با اسپاجر اون قسمت از فلت رو بلند کنی.

اصلا نذار نوک هویه یا اسپاجر باعث اتصال کوتاه بین این پدهای لحیم‌کاری بشه. اتصالی می‌تونه مادربرد رو کلا بسوزونه.

مراقب باش برد و فلت رو بیش از حد داغ نکنی. نوک هویه رو فقط در حدی روی پد نگه دار که قلع ذوب بشه. گرمای زیاد می‌تونه مادربرد رو خراب کنه یا فلت رو ذوب کنه.

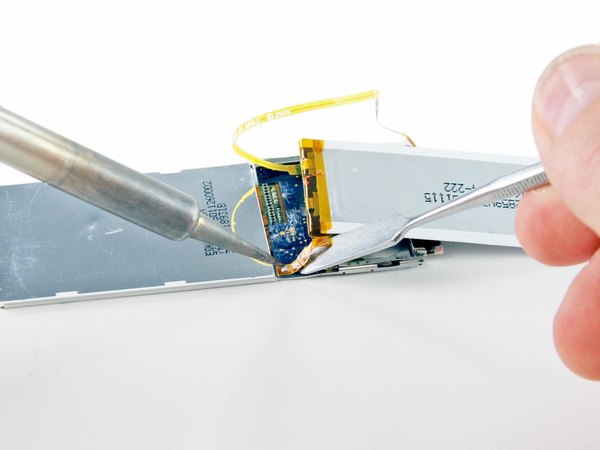

کار رو از سمت راست فلت باتری شروع کن. پد لحیم‌کاری سمت راستی رو گرم کن و همزمان خیلی ملایم زیر فلت رو اهرم کن تا از روی برد جدا بشه.

همین کار رو برای دو تا پد لحیم‌کاری باقی‌مونده هم انجام بده و از راست به چپ پیش برو. وقتی هر سه تا اتصال باز شد، باتری قدیمی رو از روی مادربرد بردار. کار باز کردن تموم شد!

لحیم‌کاری این مدل واقعا ظریف بود و دمت گرم که با دقت تا آخر مسیر اومدی. حالا باتری جدید رو بردار، پدها رو با احتیاط روی مادربرد لحیم کن و دقیقا همین مسیر رو به صورت معکوس برگرد تا آیپاد نانوی دوست‌داشتنیت دوباره شارژ نگه داره.
