تعویض صفحه لمسی نینتندو DS Lite

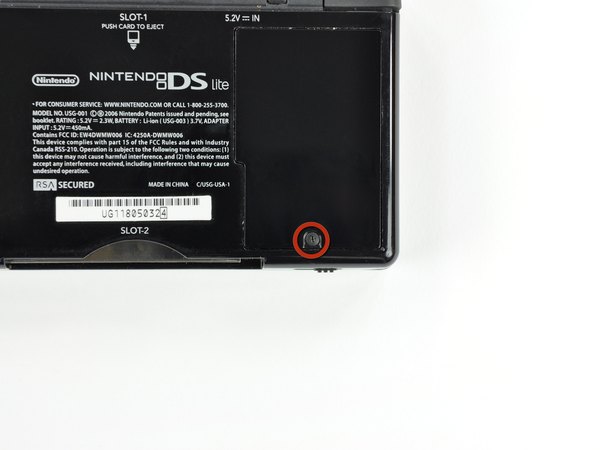

← اول باید پیچ چهارسویی که درپوش باتری رو روی قاب پایینی نگه داشته، باز کنی.

این پیچ جوری طراحی شده که روی درپوش باقی می‌مونه، پس نیازی نیست به زور از پلاستیک جداش کنی.

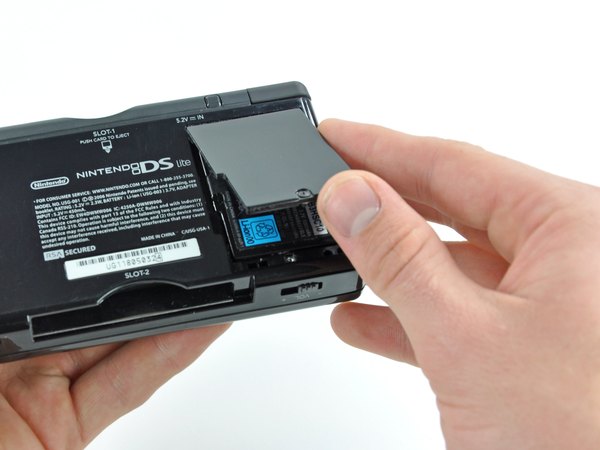

با استفاده از یه اسپاجر یا حتی ناخنت، لبه درپوش باتری رو خیلی نرم به سمت بالا اهرم کن و اون رو از روی بدنه بردار.

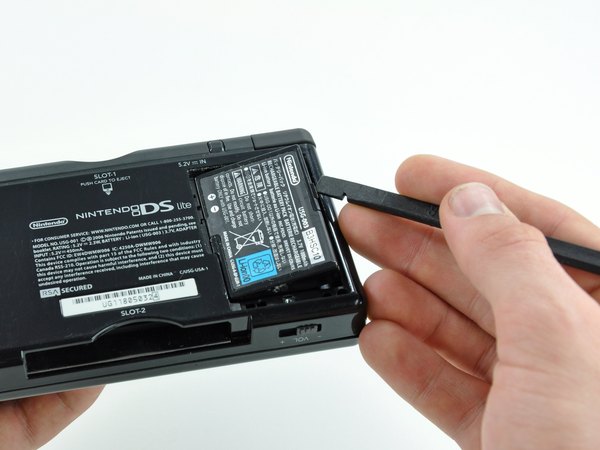

لبه اسپاجر رو بنداز تو شکافی که بین باتری و محفظه پلاستیکی وجود داره و آروم به سمت بالا فشار بیار تا باتری از جاش تکون بخوره. حالا می‌تونی باتری رو به راحتی با دست بگیری و کامل از نینتندو DS Lite خارج کنی.

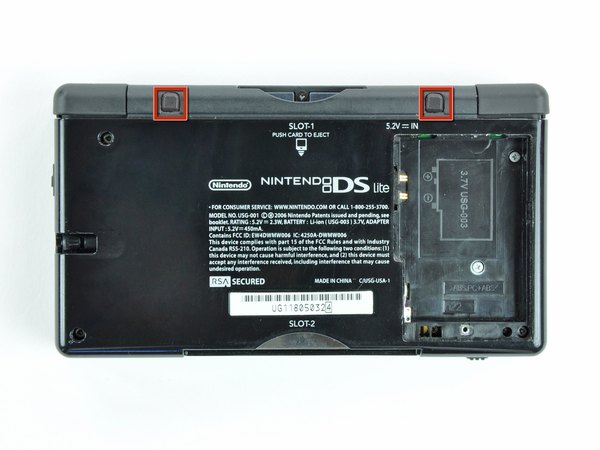

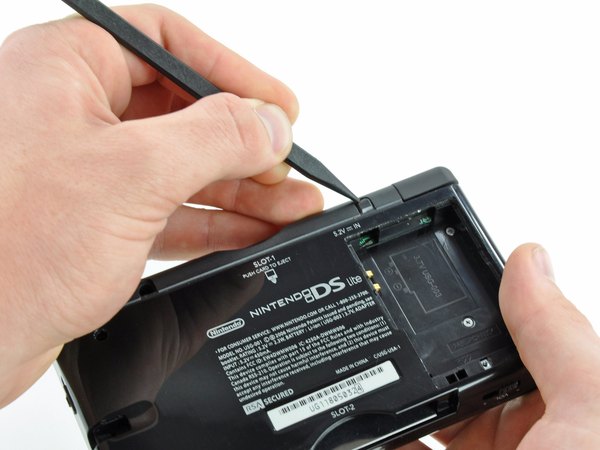

← با نوک اسپاجر، هر دو تا پایه لاستیکی کوچیک رو از روی بدنه جدا کن تا پیچ‌هایی که زیرشون مخفی شدن، معلوم بشن.

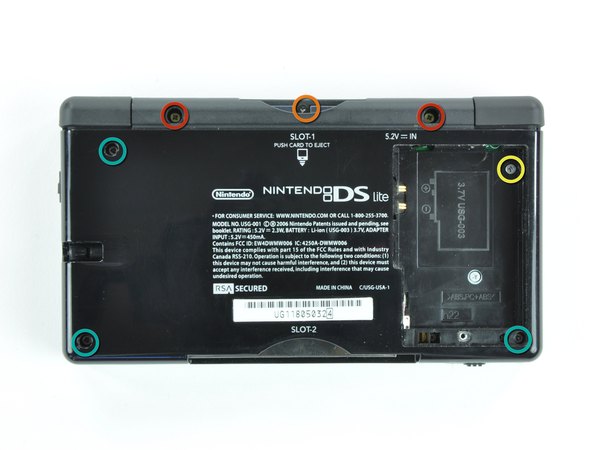

حالا نوبت باز کردن پیچ‌هاییه که قاب پایینی رو به بدنه اصلی محکم کردن. این پیچ‌ها رو باز کن:

← دو تا پیچ چهارسو طلایی 4٫3 میلی‌متری.

← یک پیچ سه‌سو مشکی 3٫9 میلی‌متری.

← یک پیچ چهارسو نقره‌ای 3٫3 میلی‌متری.

← سه تا پیچ سه‌سو نقره‌ای 5٫5 میلی‌متری.

قبل از اینکه بخوای قاب رو باز کنی، حتما کاور پلاستیکی شیار کارتریج بازی رو دربیار تا مزاحم کارت نشه.

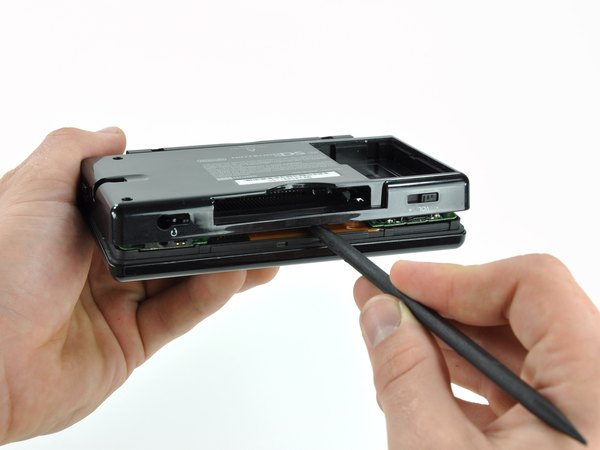

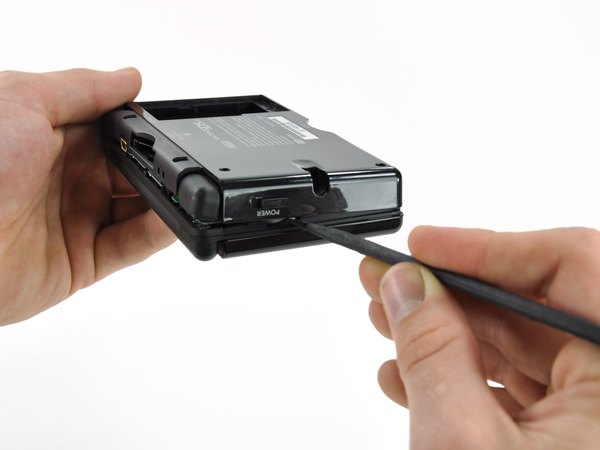

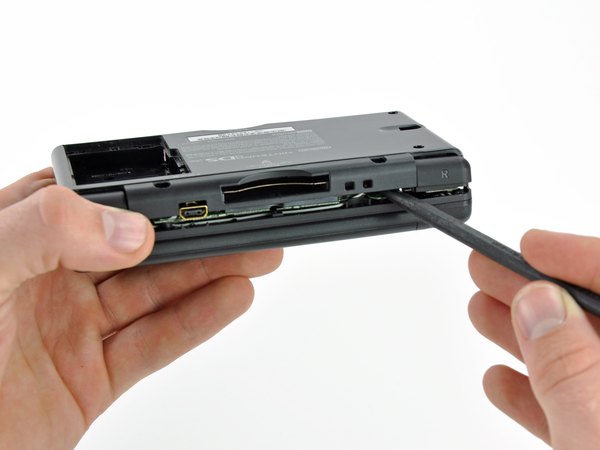

لبه اسپاجر رو تو درز بین قاب بالا و پایین، جایی نزدیک گوشه بالا سمت راست دستگاه قرار بده. خیلی با احتیاط اسپاجر رو در امتداد لبه سمت راست حرکت بده تا شکاف بین دو تا قاب کم‌کم باز بشه. همین حرکت رو برای لبه‌های پشتی هم تکرار کن تا بخش زیادی از قاب پایینی آزاد بشه و بتونی راحت‌تر جداش کنی.

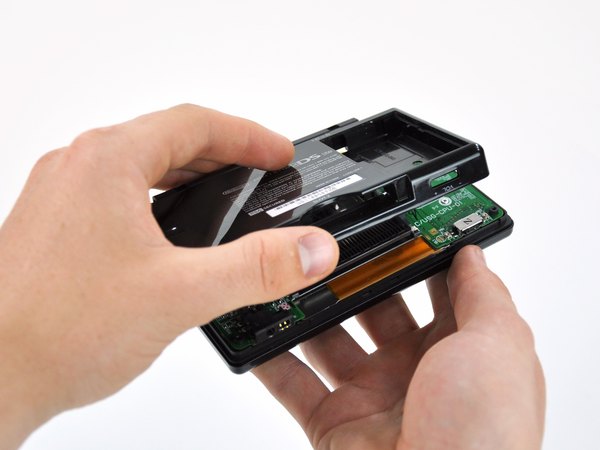

قاب پایینی رو با دست بگیر و از بقیه قسمت‌های دستگاه جدا کن.

یادت باشه قاب رو یهو نکشی! تو بعضی از مدل‌ها از چسب استفاده شده و اگه زور بزنی ممکنه کلید پاور آسیب جدی ببینه.

موقع بستن دستگاه حتما دقت کن که دکمه‌های کشویی پاور و ولوم دقیقا با کلیدهای روی مادربرد تراز باشن تا موقع جا زدن قاب نشکنن.

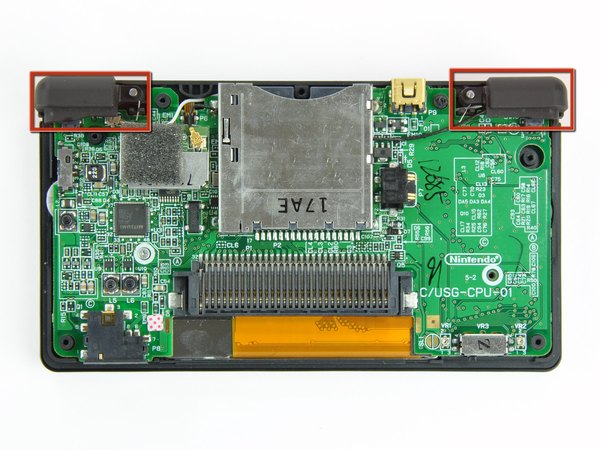

← هر دو تا دکمه ماشه‌ای (L و R) رو با انگشت بگیر و از روی بدنه بلند کن.

این دکمه‌ها خیلی آزاد هستن و فقط با یه پین فلزی و فنر کوچیک سر جاشون نشستن. حسابی مراقب باش که این قطعات ریز گم نشن.

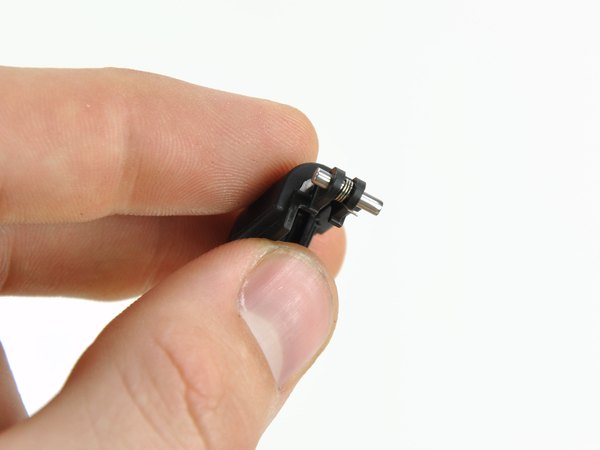

عکس دوم دقیقا نشون میده که این دکمه‌ها و فنرها چطوری سر هم میشن؛ این عکس برای موقعی که می‌خوای دستگاه رو دوباره ببندی خیلی به دردت می‌خوره.

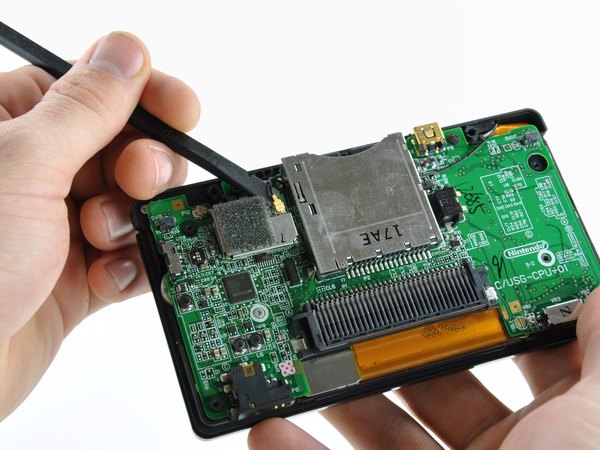

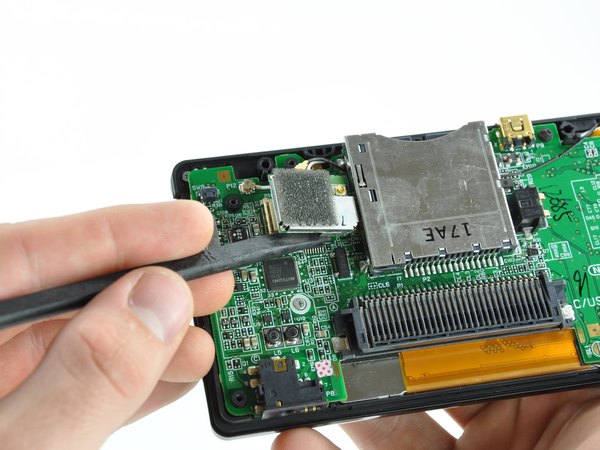

از لبه تخت اسپاجر کمک بگیر تا کانکتور آنتن وای‌فای رو مستقیما به سمت بالا اهرم کنی و از روی برد وای‌فای جداش کنی.

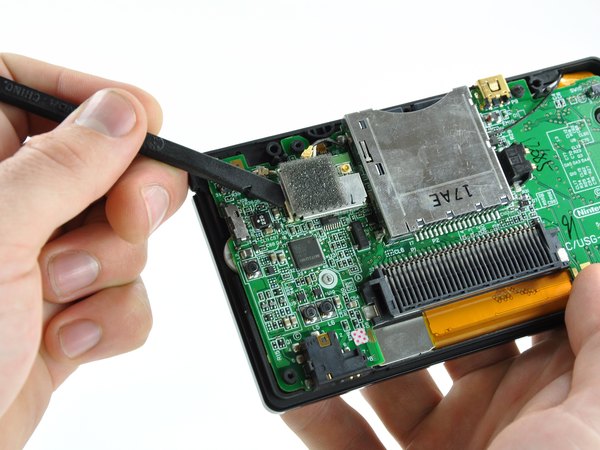

دوباره از همون لبه تخت اسپاجر استفاده کن و این بار کانکتور خود برد وای‌فای رو مستقیم به سمت بالا هل بده تا از روی مادربرد باز بشه.

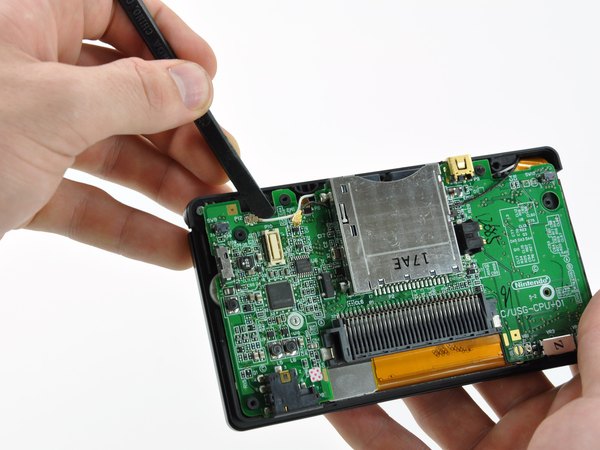

لبه تخت اسپاجر رو زیر لبه سمت راست برد وای‌فای قرار بده و اون رو از مادربرد جدا کن.

این برد با یه لایه چسب به مادربرد چسبیده، پس یکم مقاومت موقع جدا کردنش کاملا طبیعیه.

حالا برد وای‌فای رو کامل از داخل دستگاه بیرون بیار.

با همون لبه تخت اسپاجر، کانکتور میکروفون رو هم مستقیم به سمت بالا اهرم کن تا از سوکت مادربرد جدا بشه.

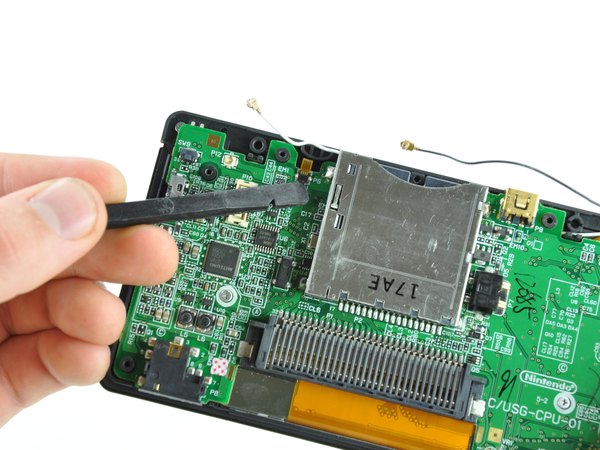

تو مراحل بعدی باید کابل آنتن رو از فضای باریک بین کارتریج‌خوان و مادربرد بیرون بکشی. این کار رو خیلی آروم انجام بده و هر جا حس کردی گیر کرده متوقف شو تا کابل یا مادربرد صدمه نبینه.

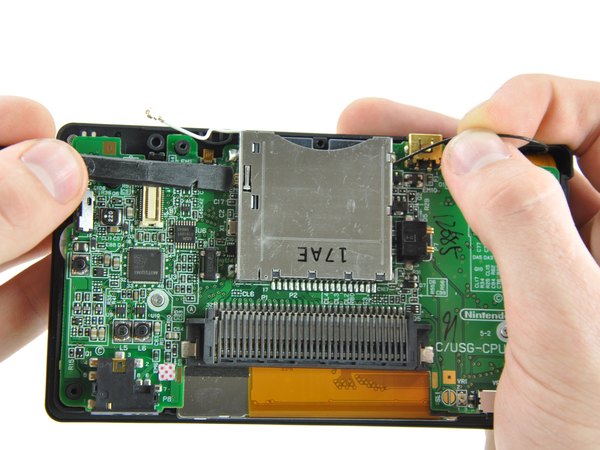

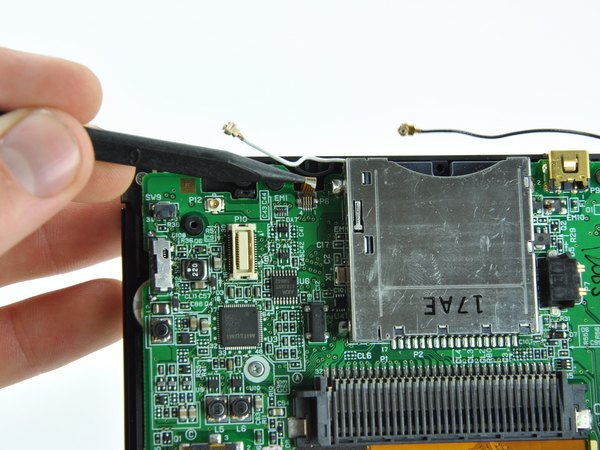

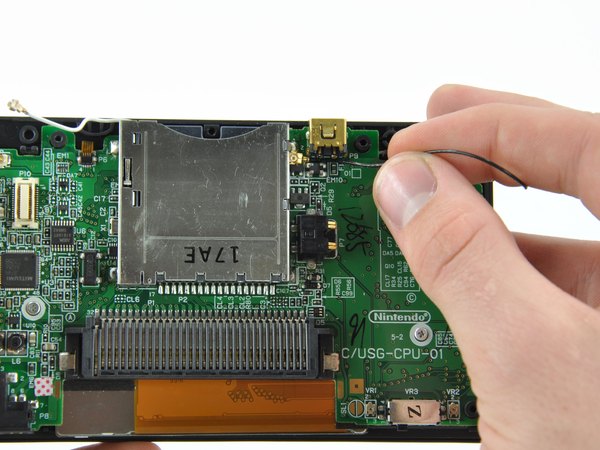

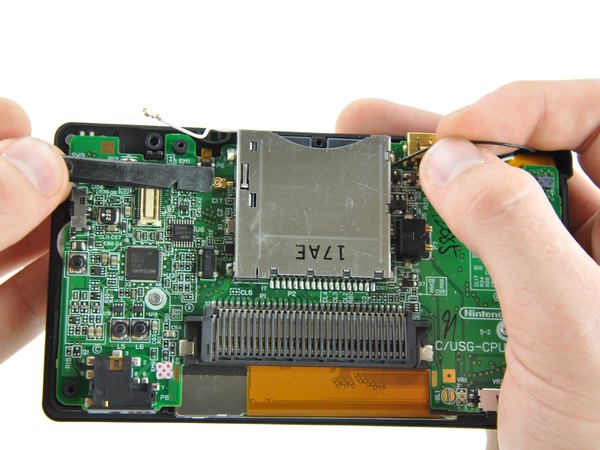

کابل آنتن رو جوری تنظیم کن که کانکتورش به سمت بالا باشه. می‌تونی با یه اسپاجر اون رو تو شکاف بین آیسی‌های مادربرد نگه داری. کابل رو خیلی نرم و با دقت بکش تا کانکتورش بره زیر قسمت کارتریج‌خوان. به کشیدن ادامه بده تا کانکتور کامل از سمت راست کارتریج‌خوان بیرون بیاد و آزاد بشه.

موقع بستن دستگاه و رد کردن دوباره کابل از این مسیر، ممکنه کابل گیر کنه و کلافت کنه. یه ترفند عالی اینه که اول یه نخ از اون مسیر رد کنی، بعد نخ رو به کانکتور ببندی و با کشیدنش، کابل رو راحت از موانع عبور بدی.

با ناخن یا لبه یه اسپاجر، ضامن نگه‌دارنده فلت صفحه لمسی رو با احتیاط به سمت بالا باز کن.

حواست جمع باشه که فقط خود ضامن پلاستیکی رو بلند کنی و به پایه سوکت فشاری نیاری.

حالا با نوک اسپاجر، فلت صفحه لمسی رو مستقیم از داخل سوکت بیرون بکش.

ضامن رو بیشتر از 90 درجه باز نکن، چون خیلی ظریفه و ممکنه بشکنه.

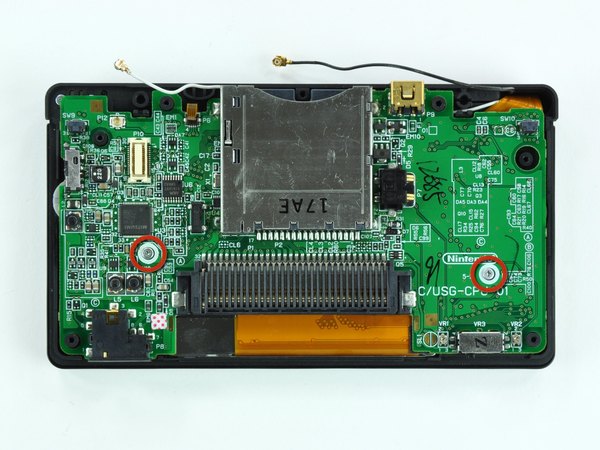

← دو تا پیچ چهارسو 3٫4 میلی‌متری که مادربرد رو به قاب بالایی وصل کردن پیدا کن و بازشون کن.

صفحه نمایش رو یکم باز کن تا بتونی با انگشتت لبه جلویی مادربرد رو به سمت بالا و دور از قاب هل بدی.

هنوز سعی نکن مادربرد رو کامل برداری! این قطعه هنوز با فلت ال‌سی‌دی بالایی به صفحه نمایش وصله و کشیدنش باعث پاره شدن فلت میشه.

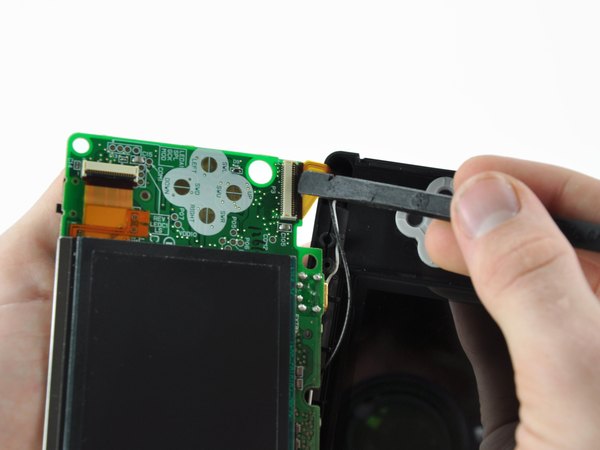

از ناخن یا لبه تخت اسپاجر استفاده کن تا ضامن نگه‌دارنده فلت ال‌سی‌دی بالایی رو خیلی آروم باز کنی.

بازم تأکید می‌کنیم که فقط ضامن رو به بالا هل بدی، نه اینکه کل سوکت رو بکنی.

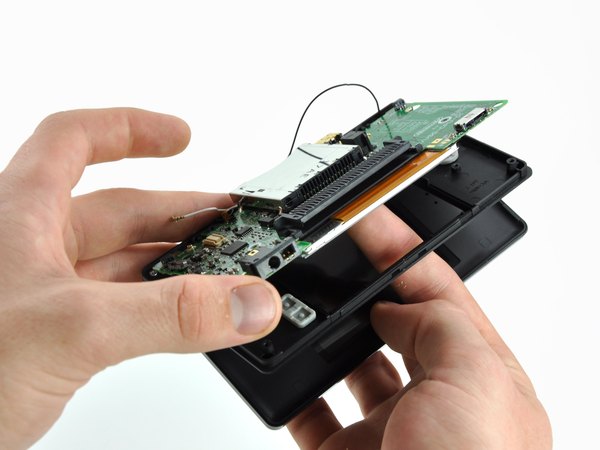

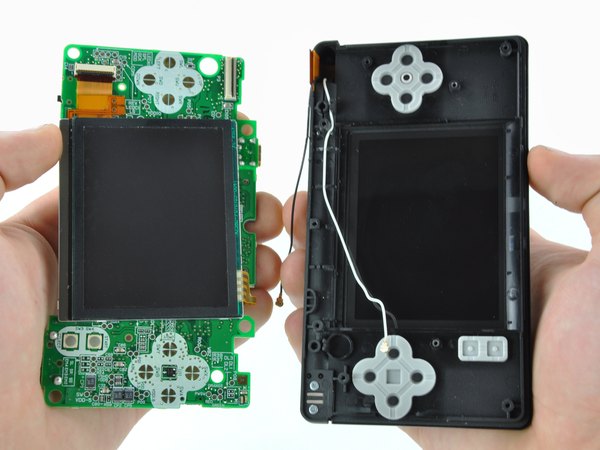

مادربرد رو کمی از دستگاه دور کن تا فلت ال‌سی‌دی بالایی کاملا از سوکتش خارج بشه. الان دیگه مادربرد آزاده و می‌تونی اون رو از نینتندو DS Lite جدا کنی. حالا می‌تونی ضامن مربوط به فلت ال‌سی‌دی پایینی رو هم به همین روش باز کنی و صفحه پایینی رو کامل از مادربرد جدا کنی.

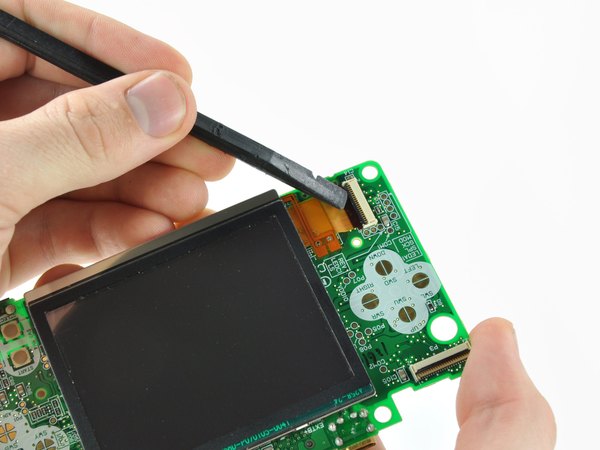

با ناخن یا لبه ابزار پلاستیکی، ضامن نگه‌دارنده فلت ال‌سی‌دی پایینی رو با احتیاط بالا بزن.

حواست باشه که فقط ضامن رو باز کنی و به خود سوکت آسیبی نرسونی.

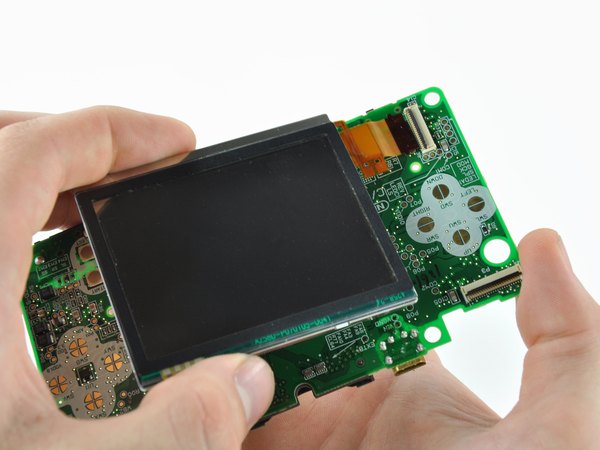

مجموعه ال‌سی‌دی پایینی رو مستقیم به عقب بکش تا فلت اون از سوکت روی مادربرد جدا بشه. حالا مجموعه ال‌سی‌دی پایینی رو به طور کامل از مادربرد جدا کن.

موقع نصب مجدد ال‌سی‌دی پایینی، حتما چک کن که عایق پشتش سر جاش باشه تا از اتصال کوتاه با مادربرد جلوگیری بشه.

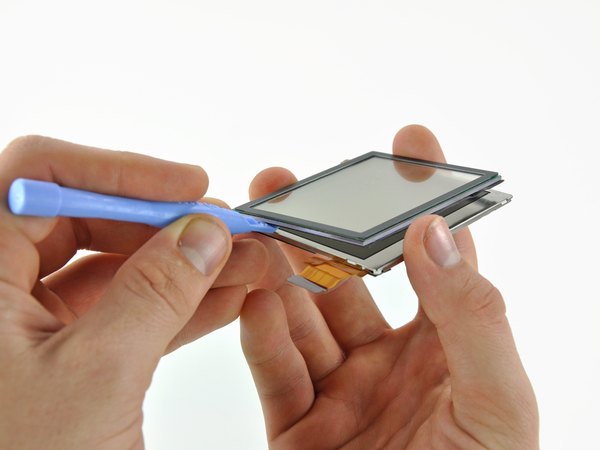

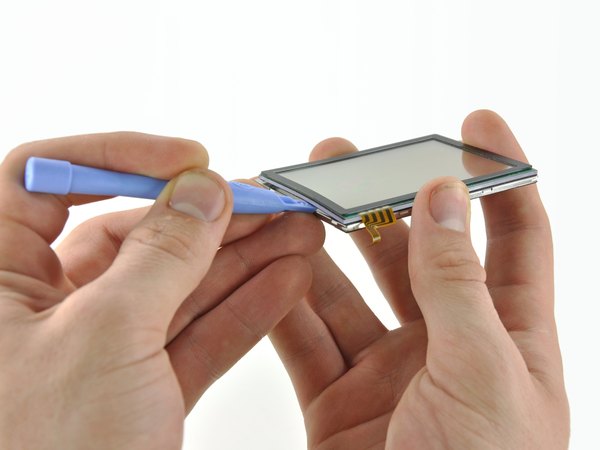

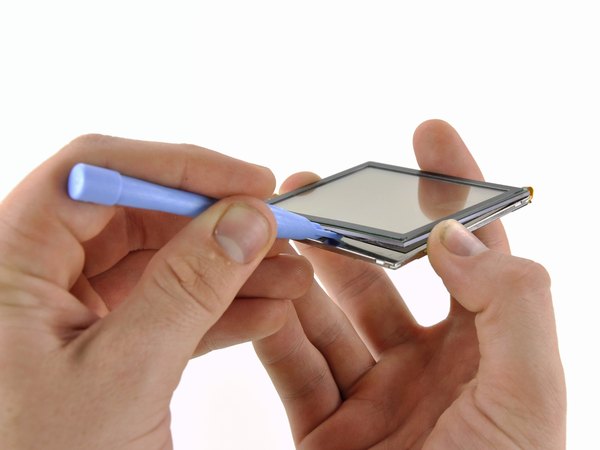

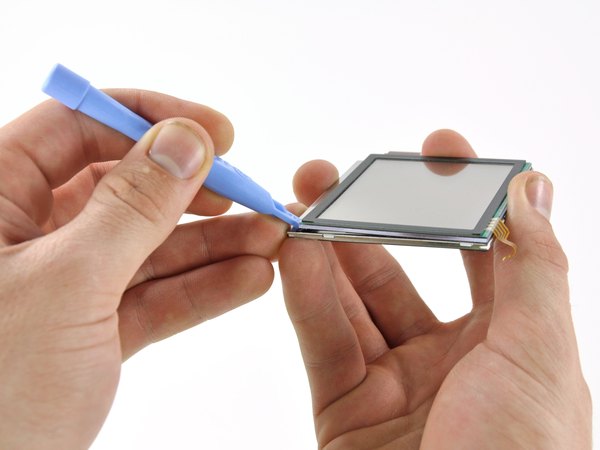

یه ابزار بازکننده پلاستیکی رو تو درز بین صفحه لمسی و گوشه بالا سمت راست نمایشگر فرو ببر. ابزار رو به سمت پایین (روی لبه سمت راست) بکش تا لبه‌های صفحه لمسی از ال‌سی‌دی آزاد بشن.

همین کار رو برای لبه پایینی و لبه سمت چپ هم انجام بده تا چسب دور صفحه لمسی باز بشه و از ال‌سی‌دی جدا بشه.

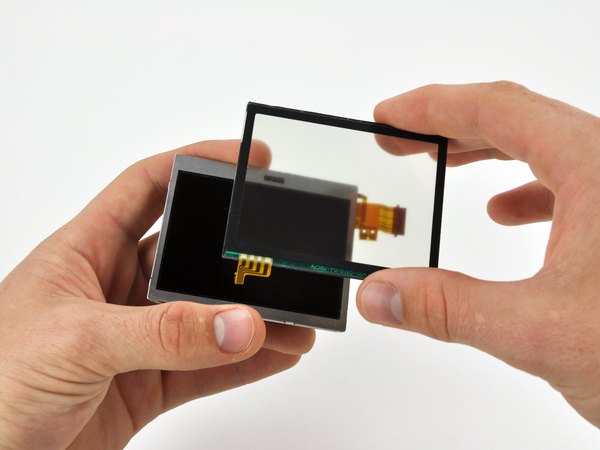

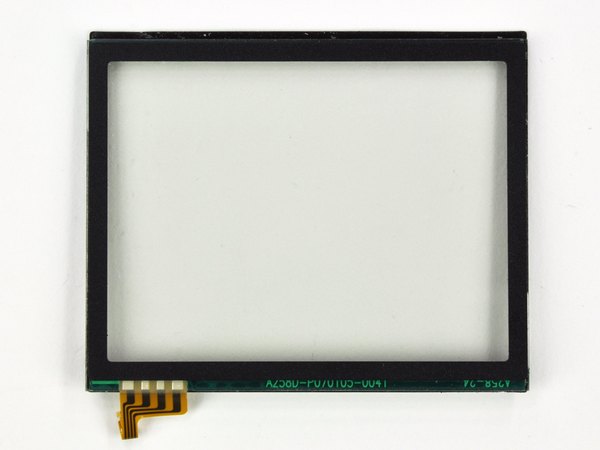

حالا صفحه لمسی رو از روی ال‌سی‌دی بلند کن. قطعه صفحه لمسی الان کاملا جدا شده و تو دستته. اگه تاچ جدیدی که خریدی قاب مشکی پلاستیکی نداره، باید با یه ابزار اون قاب رو از روی تاچ قدیمی بکنی و روی تاچ جدید بچسبونی.

قاب پلاستیکی دور صفحه رو فقط بعد از اینکه دستگاه رو کامل جمع کردی سر جاش بچسبون؛ وگرنه ممکنه تراز نشه و ظاهر دستگاهت رو خراب کنه.

خسته نباشی! کار جدا کردن صفحه لمسی معیوب با موفقیت تموم شد. حالا کافیه صفحه لمسی جدید رو آماده کنی و تمام این مراحل رو از آخر به اول انجام بدی تا دستگاهت دوباره جون بگیره.
