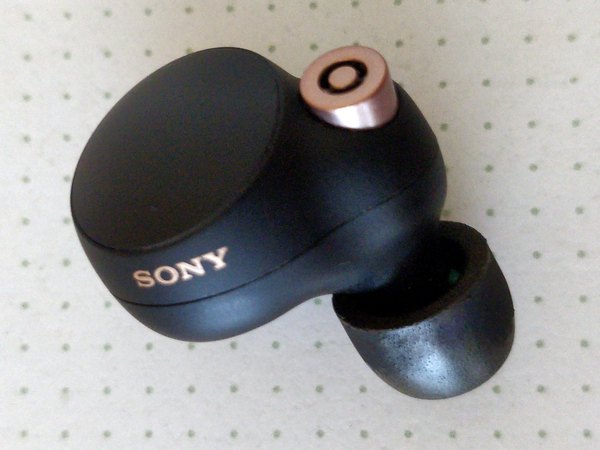

تعویض باتری هدفون بی‌سیم سونی WF-1000XM4

قبل از شروع تعمیر، حتما مطمئن شو که شارژ باتری همون گوشی‌ای که می‌خوای بازش کنی کاملا خالی شده باشه. برای این کار فقط کافیه هدفون رو بیرون از کیس شارژ بذاری تا خودش به‌طور کامل خاموش بشه.

این یه اقدام ایمنی خیلی مهمه، چون اگه احیانا موقع کار اتصالی پیش بیاد یا تو مراحل بعدی حرارت زیادی بهش بدی، باتری خالی خطر انفجار و آتیش‌سوزی نداره.

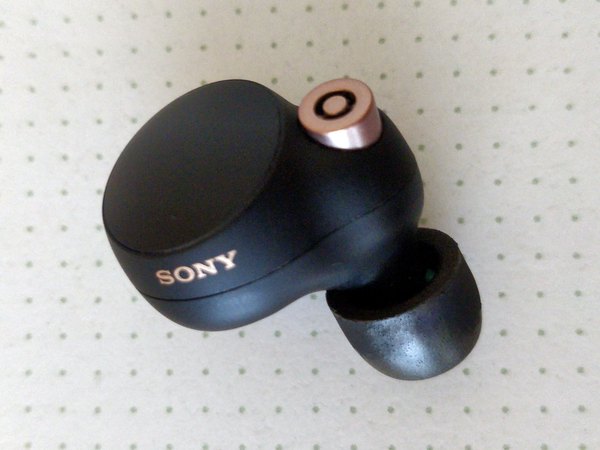

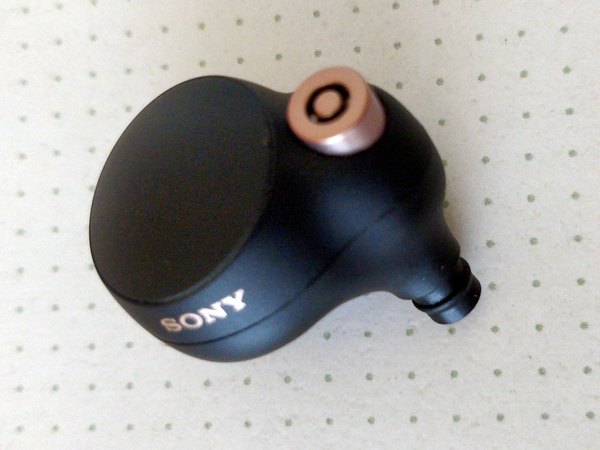

سری فومی یا سیلیکونی روی هدفون رو با دستت بگیر و آروم بکش تا از جاش دربیاد.

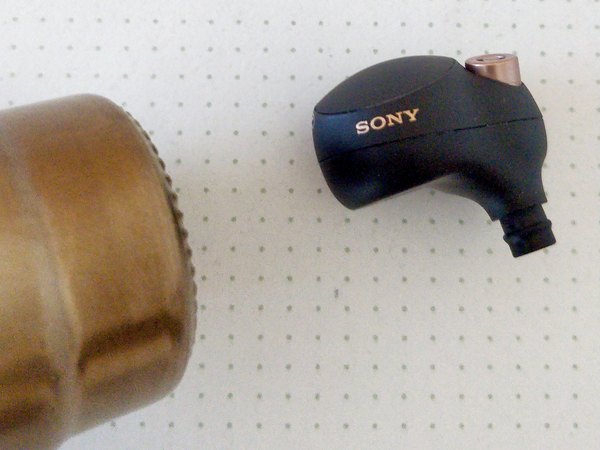

با استفاده از یه سشوار صنعتی یا یه سشوار خانگی قوی، حدود ده ثانیه به بدنه هدفون حرارت بده تا چسبی که دو نیمه قاب رو به هم وصل کرده نرم بشه.

خیلی مراقب باش! اگه بیش از حد حرارت بدی، پلاستیک بدنه هدفون ذوب یا دفرمه می‌شه.

حرارت رو به‌طور یکنواخت به دورتادور هدفون پخش کن و فقط روی یه نقطه متمرکز نشو.

این مرحله یکم قلق داره؛ باید اون‌قدر حرارت بدی که چسب داخلی شل بشه، ولی نه اون‌قدر که بدنه پلاستیکی آسیب ببینه. پس با دقت پیش برو.

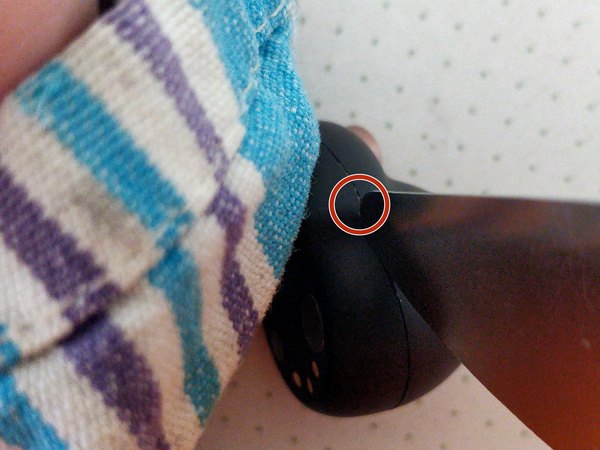

نازک‌ترین ابزاری که داری رو بردار و خیلی آروم وارد شکاف بین دو نیمه قاب هدفون کن.

← حالا دقیقا از همون نقطه‌ای که تو عکس مشخص شده، شروع کن به اهرم کردن تا دو نیمه قاب از هم فاصله بگیرن.

اگه دیدی قاب از هم جدا نمی‌شه، اصلا زور نزن؛ معنیش اینه که چسب هنوز سفته و باید یکم دیگه بهش حرارت بدی.

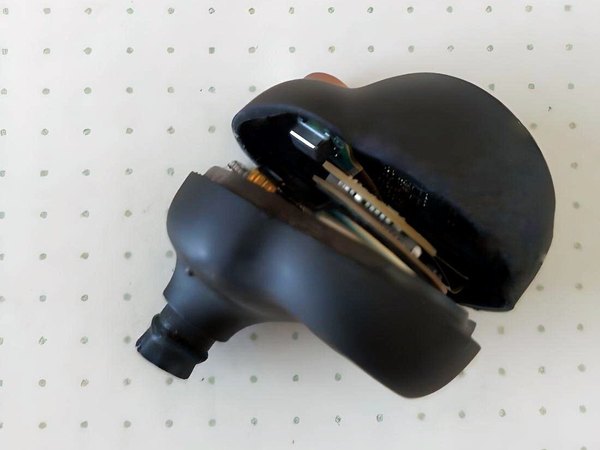

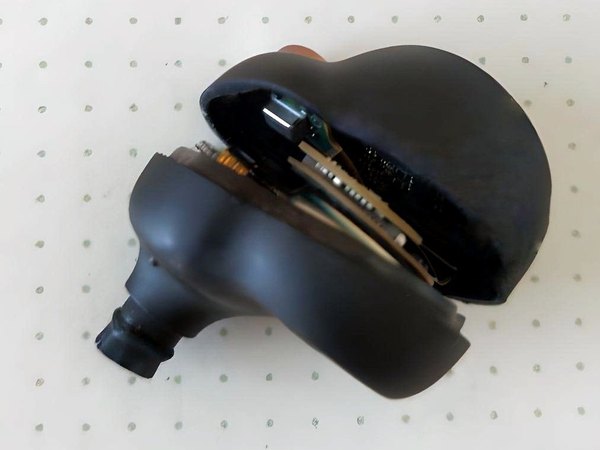

وقتی حس کردی دو قسمت قاب دارن از هم باز می‌شن، ابزارت رو دورتادور لبه‌ها بچرخون و اهرم کن تا کامل آزاد بشن.

حواست به انگشتات باشه! هدفون بعد از حرارت دیدن خیلی داغ می‌شه، پس مراقب باش دستت نسوزه.

بهتره از یه ابزار بازکننده خیلی نازک و ترجیحا فلزی انعطاف‌پذیر استفاده کنی تا این مرحله راحت‌تر و تمیزتر انجام بشه.

وقتی قاب هدفون رو باز کردی، دو تا برد مدار چاپی کوچیک می‌بینی که با یه کانکتور به هم وصل شدن.

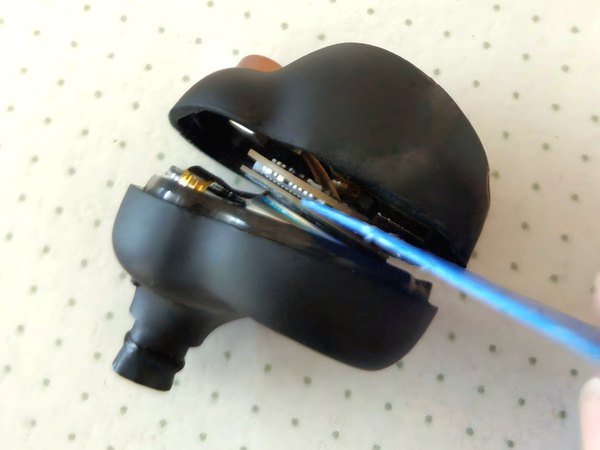

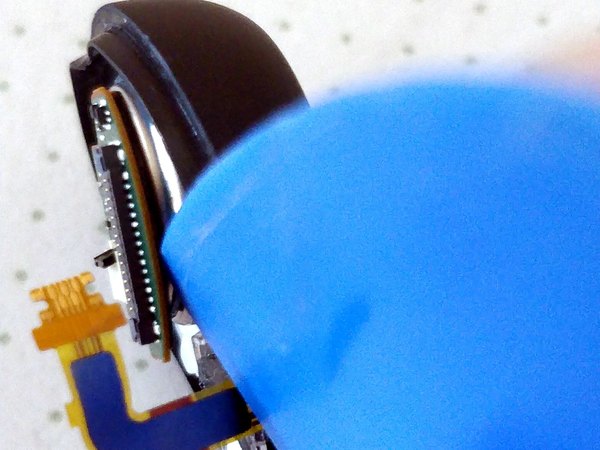

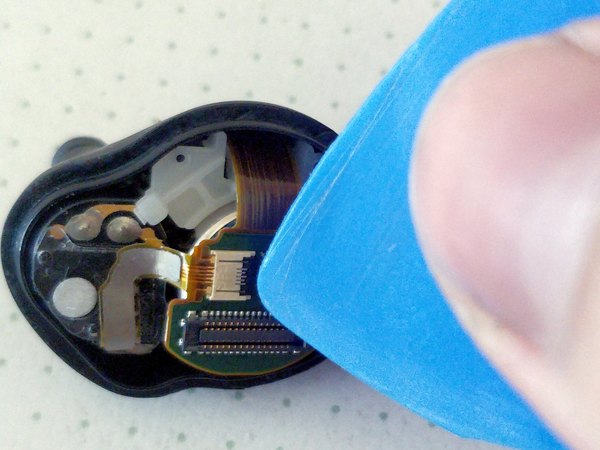

با استفاده از یه پیک بازکننده، خیلی بااحتیاط بین این دو تا برد اهرم کن تا کانکتورشون جدا بشه.

هشدار: برای این مرحله تحت هیچ شرایطی از ابزار فلزی استفاده نکن! باتری هنوز داخل هدفونه و جریان برق قطع نشده؛ برخورد ابزار فلزی ممکنه باعث اتصالی بشه.

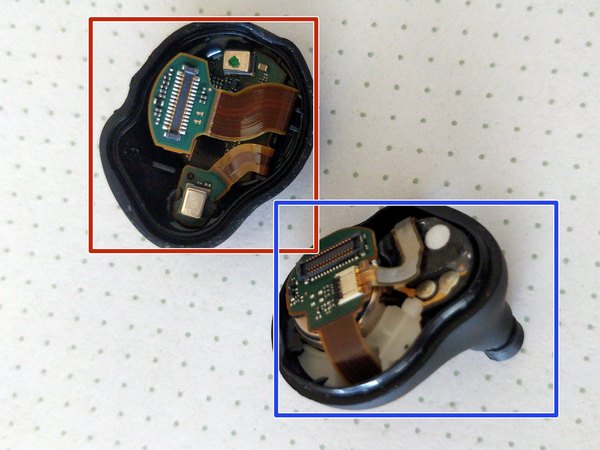

نیمه بالایی قاب هدفون رو کلا جدا کن و یه گوشه بذار تا بعدا موقع بستن دوباره ازش استفاده کنیم.

← نیمه بالایی قاب، همون قسمتیه که تو عکس سوم با رنگ قرمز مشخص شده.

نیمه پایینی قاب هم تو همون عکس با رنگ آبی تیره نشون داده شده.

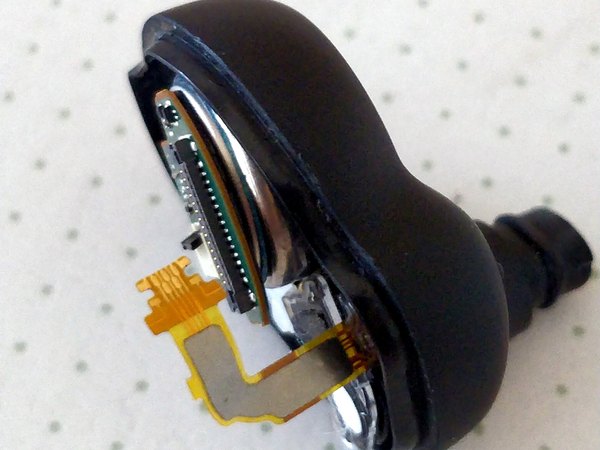

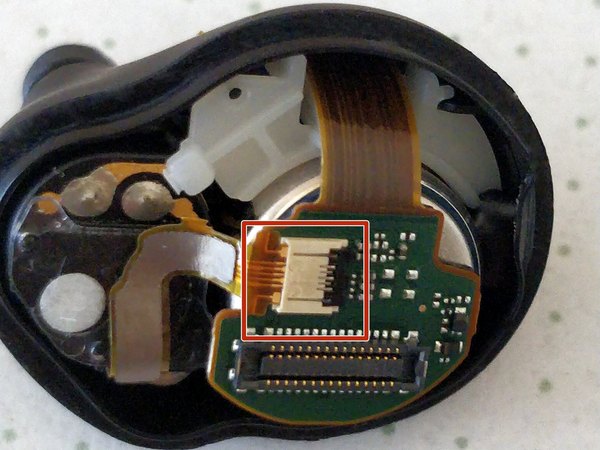

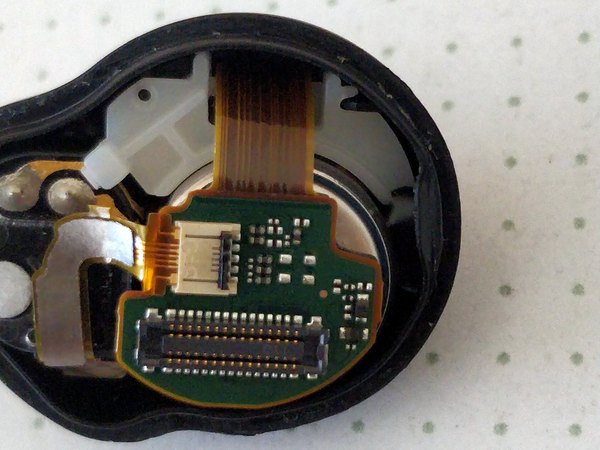

← اول باید کانکتور ZIF (سوکت کابل فلت) رو روی برد مدار چاپی پایینی پیدا کنی.

یه نکته: اگه دیدی فضای کافی برای درآوردن باتری وجود داره، ممکنه اصلا نیازی به جدا کردن این کانکتور نداشته باشی و بتونی از خیر این مرحله ظریف بگذری.

با یه پیک بازکننده یا هر ابزار پلاستیکی ظریف دیگه‌ای، ضامن کانکتور ZIF رو آروم به سمت بالا بکش تا باز بشه.

بازم تأکید می‌کنم: به‌هیچ‌وجه از ابزار فلزی برای این کار استفاده نکن.

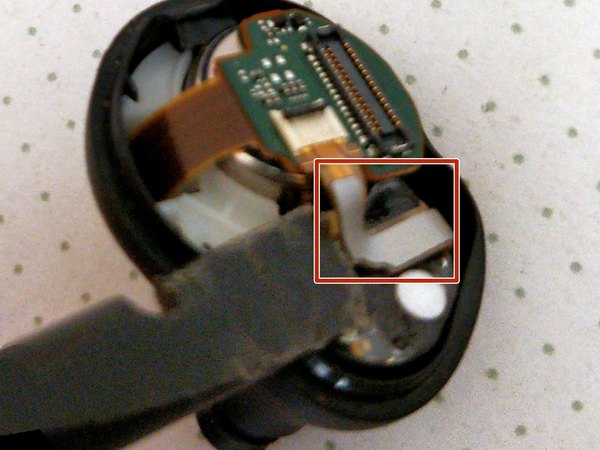

← با یه پیک بازکننده یا اسپاجر، کابلی که با چسب سر جاش محکم شده رو خیلی با ملایمت از روی بدنه آزاد کن.

حالا کابل رو خیلی آروم از داخل سوکتش بیرون بکش.

ممکنه بیرون کشیدن این کابل یکم سخت باشه. اصلا عجله نکن و به هیچ وجه بهش فشار نیار، چون این کابل به‌شدت شکننده‌ست.

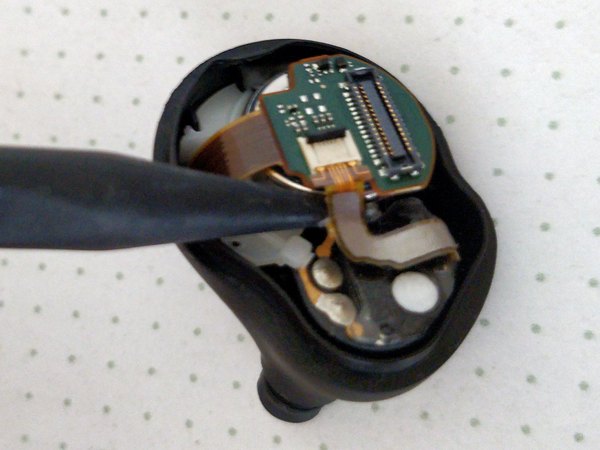

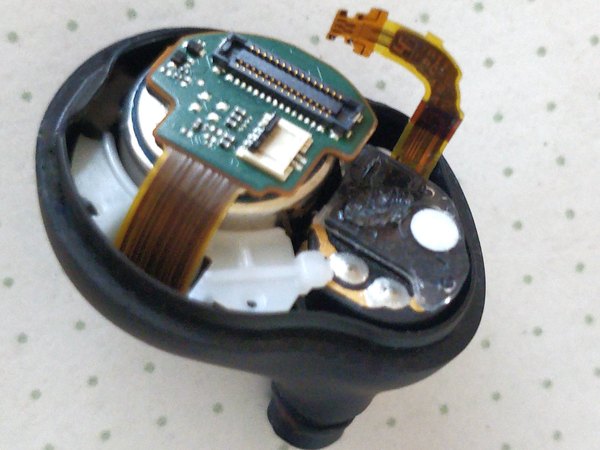

به محل اتصال بین برد الکترونیکی و باتری هدفون که دقیقا زیرش قرار گرفته دقت کن.

یه پیک بازکننده یا یه ابزار پلاستیکی خیلی نازک رو بین برد و باتری وارد کن و خیلی آروم برد رو از روی باتری جدا کن.

حواست باشه که برد مدار مستقیما با یه چسب به قطب منفی باتری چسبیده.

هشدار: زیر برد یه اتصال فلزی خیلی کوچیک هست که با باتری در تماسه. برد رو با نهایت دقت جدا کن تا این پایه فلزی کج یا خراب نشه.

تو این مرحله هم اصلا سمت ابزارهای فلزی نرو، وگرنه باتری اتصالی می‌کنه.

اگه خواستی برای راحت‌تر جدا شدن این قطعات از حرارت استفاده کنی، خیلی محتاط باش؛ چون پلاستیک‌های ساختاری داخل هدفون تو دمای پایین هم سریع دفرمه می‌شن.

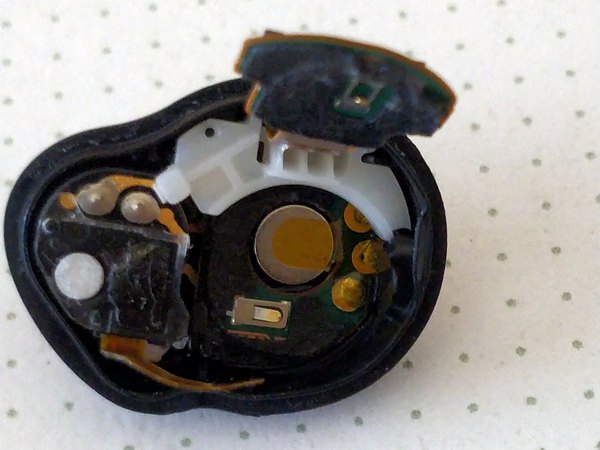

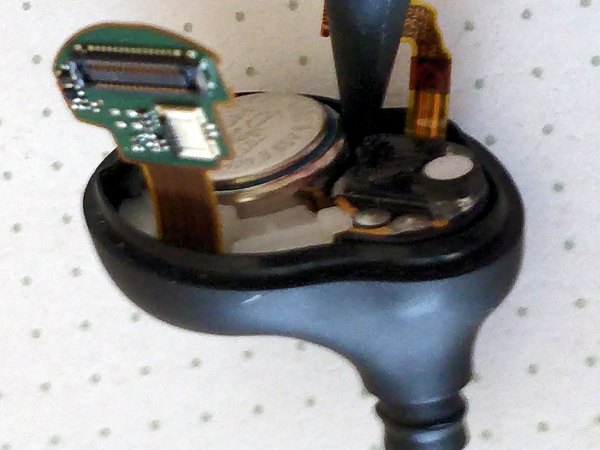

وقتی چسب زیر برد کاملا ول کرد، برد رو به سمت بالا بکش (مثل عکس سوم) تا فضای کافی برای بیرون آوردن باتری برات باز بشه.

نوک یه اسپاجر رو زیر باتری بنداز و اونو به سمت بالا اهرم کن تا از جاش خارج بشه (دقیقا مثل چیزی که تو عکس اول می‌بینی).

چون باتری از زیر با چسب محکم شده، ممکنه لازم باشه یکم نیروی بیشتری صرف کنی تا کامل کنده بشه.

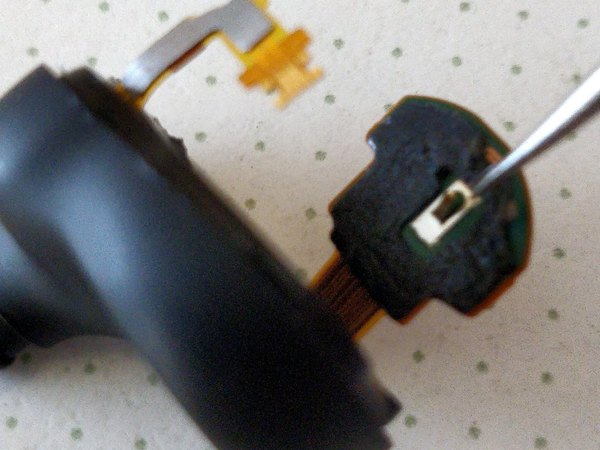

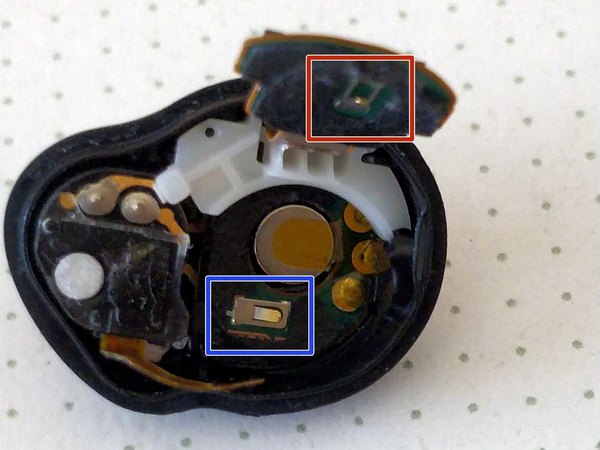

حالا باید دو تا پایه فلزی اتصال باتری رو پیدا کنی.

← یکی از پایه‌ها رو تو عکس با رنگ قرمز مشخص کردیم.

اون یکی پایه هم با رنگ آبی تیره مشخص شده. اگه موقع درآوردن باتری قدیمی این پایه‌های فلزی له شدن یا خوابیدن، با نوک یه پنس خیلی ظریف اونا رو کمی به سمت بالا بکش تا مطمئن بشی که وقتی باتری جدید رو می‌ذاری، اتصال کامل و درستی برقرار می‌شه.

باتری جدیدت رو بردار و طوری داخل محفظه هدفون قرار بده که قطب منفیش رو به سمت بالا باشه.

این مرحله ممکنه یکم اذیتت کنه؛ چون داخل هدفون آهنربا وجود داره و موقع جا زدن باتری، ممکنه باتری به سمت آهنربا کشیده بشه.

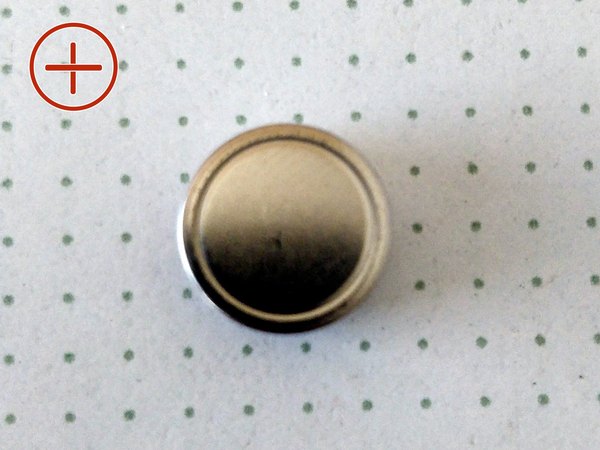

← تو عکس اول می‌تونی سمت مثبت باتری رو ببینی.

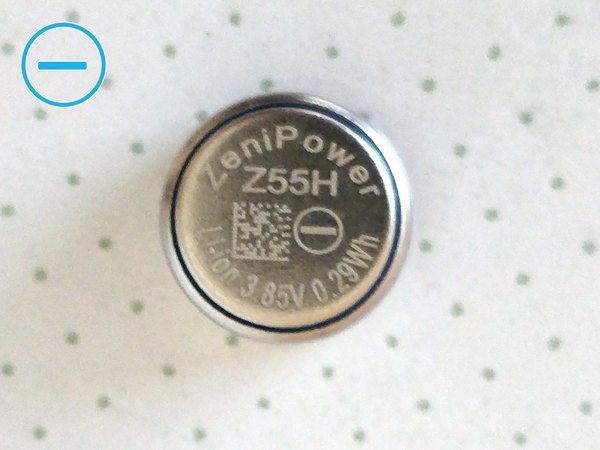

تو عکس دوم هم قطب منفی باتری بهت نشون داده شده تا اشتباه جا نزنی.

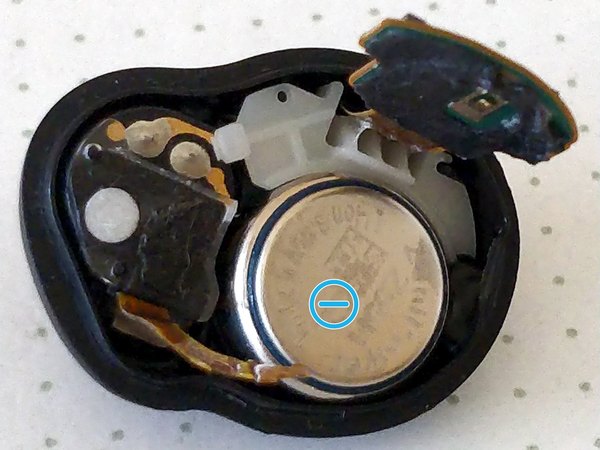

تو عکس سوم هم می‌بینی که باتری جدید به زیبایی سر جای خودش داخل هدفون نشسته.

کار تعویض باتری تموم شد و حالا هدفونت آماده‌ست تا دوباره ساعت‌ها برات موزیک پخش کنه! برای بستن قطعات، فقط کافیه این مراحل رو از آخر به اول دنبال کنی. یادت نره برای چسبوندن دو نیمه قاب حتما از چسب‌هایی مثل E-8000 استفاده کنی که هم محکم می‌چسبن و هم بعد از خشک شدن بی‌رنگ می‌مونن و ردی از خودشون باقی نمی‌ذارن.
