تعویض باتری آیفون نسل اول (iPhone 2G)

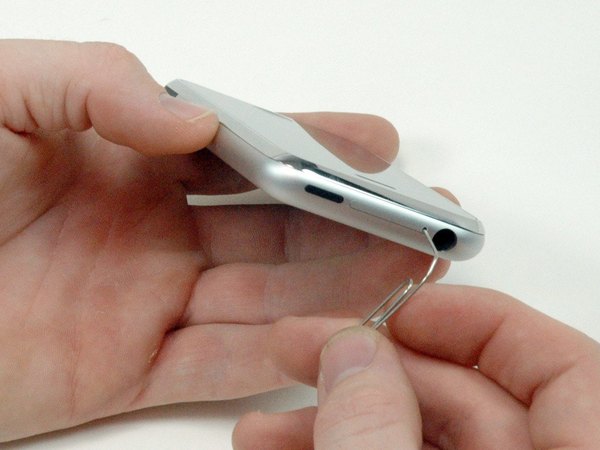

اول از همه باید سیم‌کارت رو دربیاریم. یه سوزن سیم‌کارت یا یه گیره کاغذ بردار و اون رو داخل سوراخ کوچیک کنار جک هدفون فرو کن. حالا سوزن رو کمی به سمت پایین فشار بده تا خشاب سیم‌کارت با یه صدای تق کوچیک بیرون بپره.

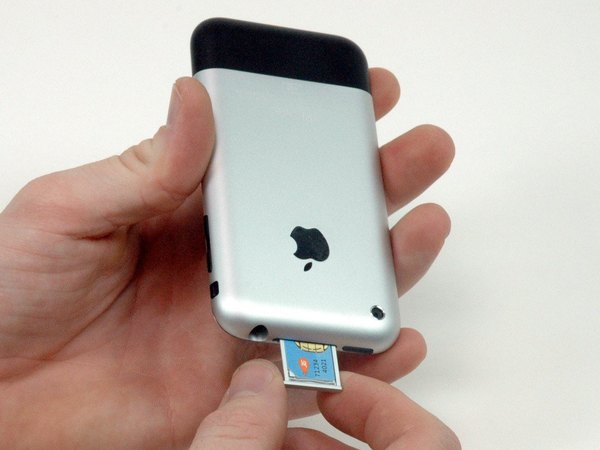

خشاب سیم‌کارت رو با انگشتات بگیر و خیلی راحت از داخل آیفون بکش بیرون و بذارش کنار.

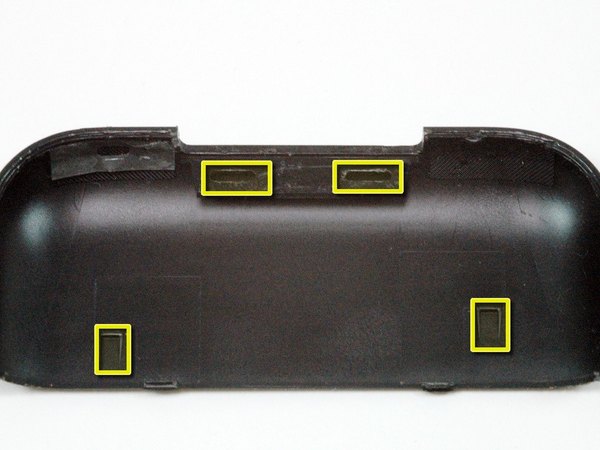

تو این تصویر می‌تونی دو تا زبانه و دو تا گیره رو که زیر قاب آنتن قرار دارن ببینی. برای اینکه این قاب مشکی‌رنگ آزاد بشه، باید اون دو تا زبانه بالایی رو به سمت قاب فشار بدی.

خیلی دقت کن که اسپاجر فلزی رو دقیقا بین درگاه شارژ (کانکتور داک) و قاب آنتن وارد کنی؛ یه وقت ابزار رو داخل خود سوکت شارژ فرو نکنی که پایه‌هاش آسیب می‌بینه.

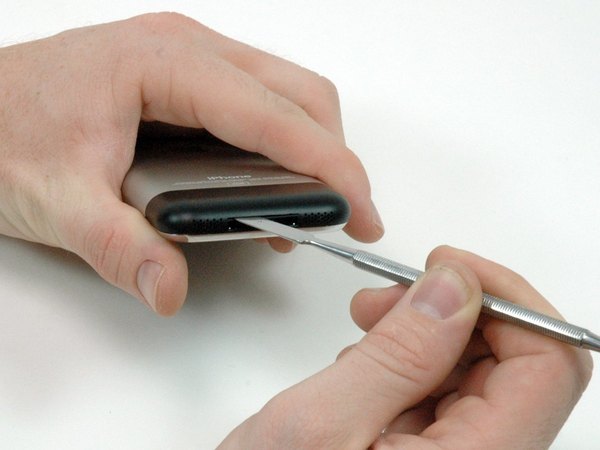

حالا اسپاجر فلزی رو آروم وارد شکاف بین درگاه شارژ و قاب آنتن کن. نزدیک اون دو تا زبانه، کمی ابزار رو به سمت بالا اهرم کن تا یه فاصله کوچیک بین قاب آنتن و حاشیه نقره‌ای جلوی گوشی ایجاد بشه.

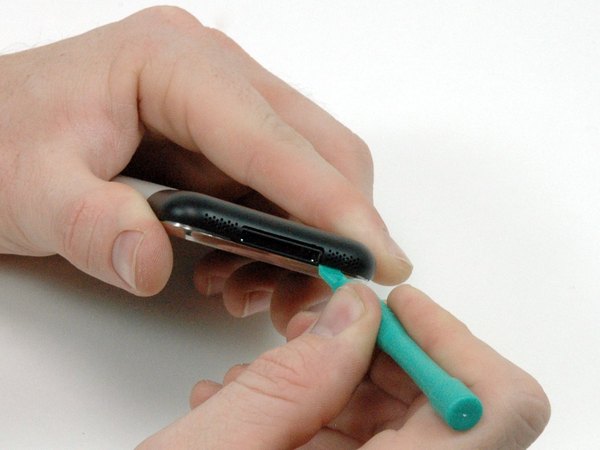

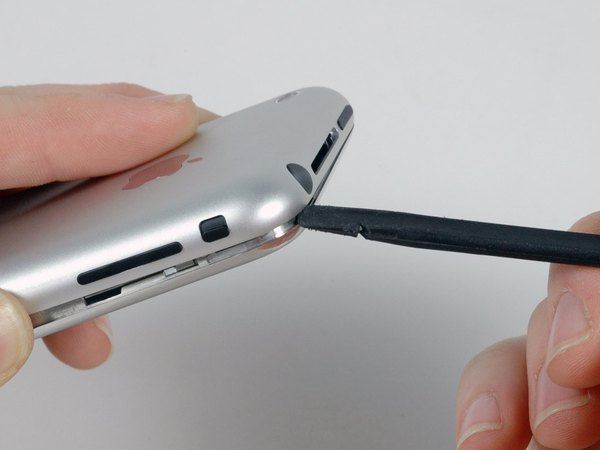

یه ابزار بازکننده پلاستیکی رو تو همون شکافی که ایجاد کردی فرو کن. لبه تیز ابزار باید به سمت قاب آنتن باشه. حالا ابزار رو دور تا دور لبه‌ها و گوشه‌ها بکش تا به قسمت پشتی فلزی برسی. همین کار رو دقیقا برای سمت دیگه درگاه شارژ هم تکرار کن تا قاب آنتن از هر دو طرف کمی آزاد بشه.

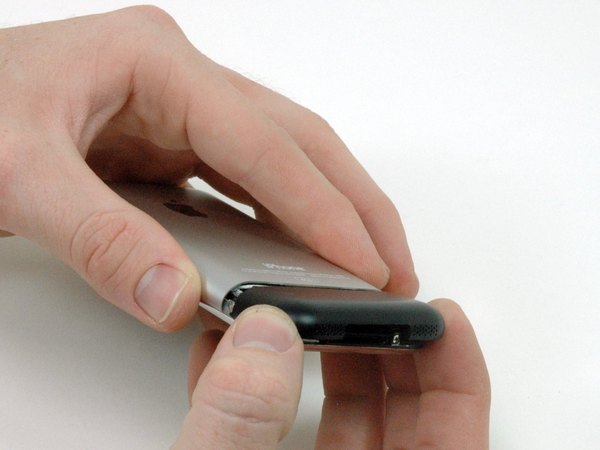

قاب آنتن رو از دو طرف بگیر و با کمی فشار به سمت بالا و بیرون از بدنه گوشی بکش. این مرحله یکم زور می‌خواد، پس اگه دیدی گیر کرده، مطمئن شو که قاب رو به اندازه کافی بالا آوردی تا گیره‌هاش کامل رها شده باشن.

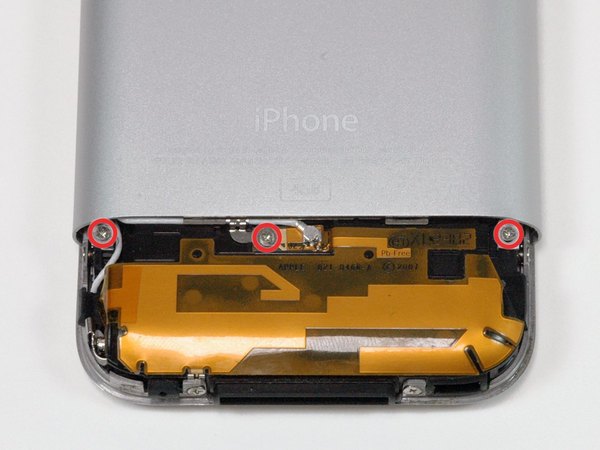

← حالا وقتشه که اون سه تا پیچ چهارسو #00 که قاب پشتی رو به بدنه اصلی آیفون متصل کردن، باز کنی و کنار بذاری.

باز کردن قاب این مدل آیفون یکم قلق داره و ممکنه سخت به نظر برسه، پس اصلا ناامید نشو. یه نفس عمیق بکش و با حوصله و بدون عجله کار رو جلو ببر.

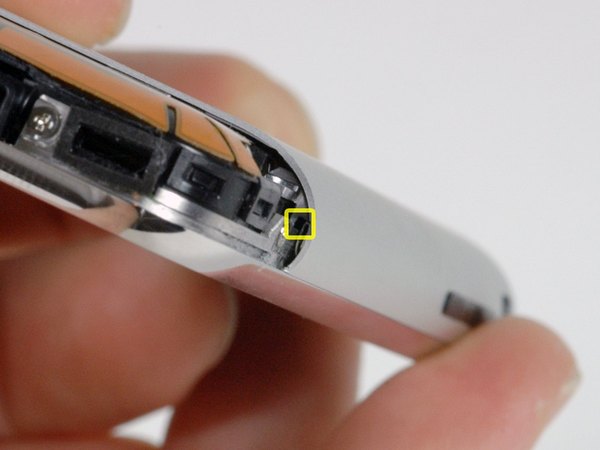

اون سوراخ مربعی کوچیک که تو عکس می‌بینی، دقیقا همون جاییه که تو مرحله بعد باید ابزار نوک‌تیز یا پیک دندان‌پزشکی رو داخلش فرو کنیم.

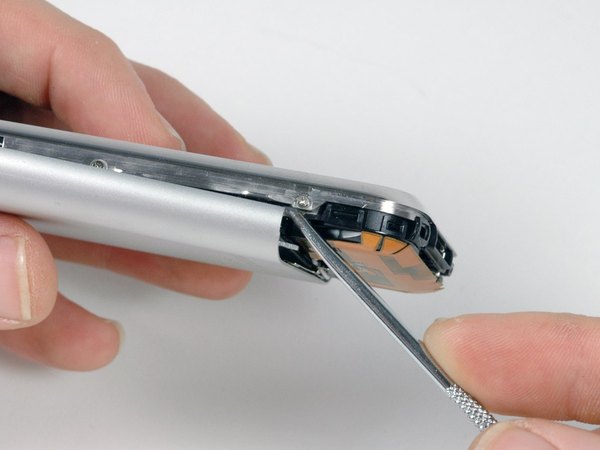

برای جدا کردن قاب پشتی، کار رو از همون سمتی شروع کن که دکمه‌های کناری قرار دارن. پیک یا پروب نوک‌تیز رو کامل داخل اون سوراخ مربعی فرو کن. ممکنه لازم باشه ابزار رو کمی تکون بدی و یکم فشار بیاری تا کامل تا انتها بره داخل.

حالا با یه حرکت سریع، ابزار رو خلاف جهت عقربه‌های ساعت بکش تا قاب پشتی به سمت بالا اهرم بشه. نیرو رو باید عمود بر سطح صفحه نمایش وارد کنی. شاید از اینکه سریع این کار رو بکنی بترسی، اما اگه خیلی آروم این کار رو انجام بدی احتمال کج شدن قاب بدنه بیشتره.

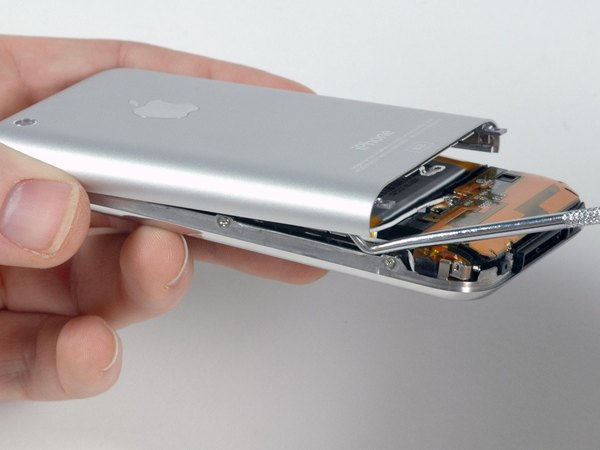

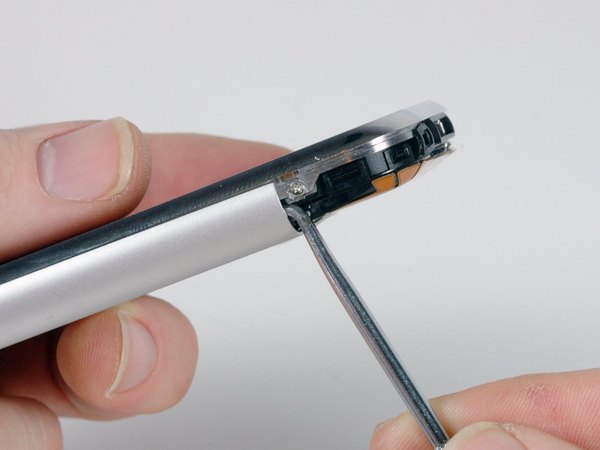

از یه اسپاجر استفاده کن و لبه‌های بالایی و گوشه‌های قاب پشتی رو از بدنه آیفون جدا کن تا این قسمت کامل آزاد بشه.

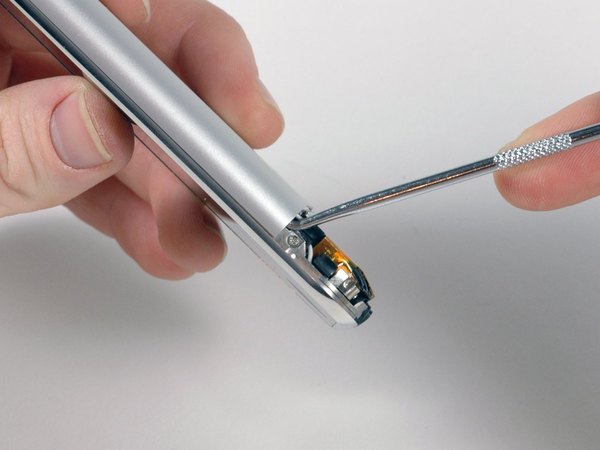

بریم سراغ سمت دیگه گوشی و همین کارها رو تکرار کنیم. ابزار نوک‌تیز رو کامل داخل سوراخ مربعی سمت راست فرو کن. بازم اگه گیر داشت، کمی تکونش بده و فشار بیار تا کاملا جا بره.

این بار ابزار رو تو جهت عقربه‌های ساعت با یه حرکت سریع بکش تا قاب پشتی از این سمت هم بلند بشه. همونطور که گفتم، نترس و سریع عمل کن تا قاب تاب برنداره.

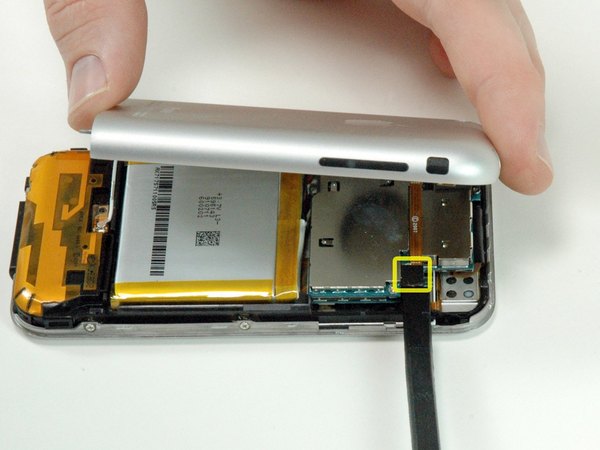

حواست باشه که قاب پشتی هنوز با کابل فلت جک هدفون به بدنه وصله؛ پس یهو قاب رو کامل نکشی و از گوشی دور نکنی تا فلت پاره نشه.

قبل از اینکه کابل جک هدفون رو جدا کنی، حتما چک کن که گوشی کاملا خاموش باشه.

با نوک یه اسپاجر، کانکتور کابل جک هدفون رو خیلی آروم از روی مادربرد (لاجیک برد) جدا کن.

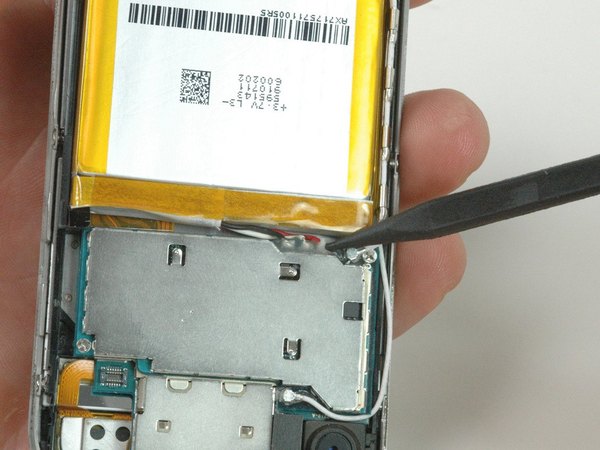

با استفاده از نوک اسپاجر، اون چسب سفید و مات که روی اتصالات باتری رو پوشونده، با دقت بتراش و تمیز کن.

برای اینکه ریسک اتصالی سیم قرمز باتری با شیلد فلزی رو کم کنی، می‌تونی اول فقط چسب روی سیم‌های مشکی و سفید رو پاک کنی. بعد از اینکه این دو تا سیم رو لحیم‌کاری و جدا کردی، برو سراغ تمیز کردن چسب سیم قرمز و جدا کردنش.

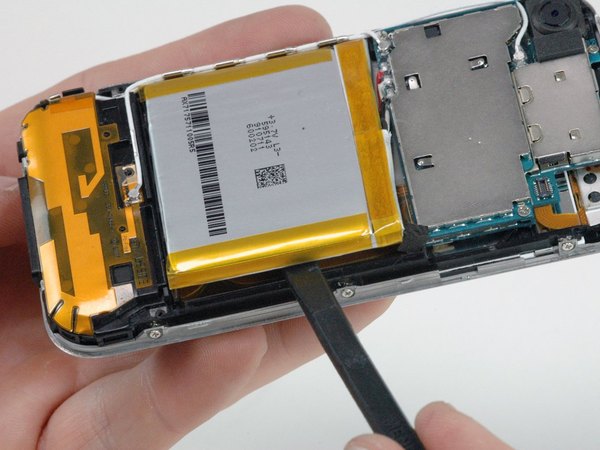

از اون سمتی که روبروی کانکتورهای باتریه شروع کن. یه اسپاجر رو بین باتری و فریم پلاستیکی وارد کن و خیلی ملایم اهرم کن. باتری با چسب به قاب چسبیده، ولی آروم آروم جدا میشه.

اگه دیدی باتری خیلی سفت چسبیده و جدا نمیشه، چند قطره الکل ایزوپروپیل با غلظت بالا (بالای 90 درصد) زیر لبه‌های باتری بریز تا چسب رو نرم کنه.

حدود یه دقیقه صبر کن تا الکل اثر کنه و چسبندگی کمتر بشه. حالا با قسمت تخت اسپاجر، باتری رو به آرومی به سمت بالا هدایت کن.

هیچ‌وقت سعی نکن با زور زیاد باتری رو بکنی. اگه لازم شد بازم کمی الکل بریز. به هیچ وجه ابزارت رو جوری فشار نده که باتری سوراخ بشه یا تغییر شکل بده، چون خطر آتش‌سوزی داره.

اگه بعد از برداشتن باتری، الکلی روی بدنه باقی مونده بود، با یه دستمال تمیزش کن یا بذار تو هوای آزاد خشک بشه و بعد کار رو ادامه بده.

اگر تاحالا لحیم‌کاری نکردی، بهتره قبل از انجام این مرحله کمی رو بردهای اوراقی تمرین کنی تا قلق کار دستت بیاد و به برد اصلی آسیبی نزنی.

خب حالا وقت لحیم‌کاریه. برای این کار به هویه، سیم لحیم و سیم قلع‌کش نیاز داری که از ابزارهای پایه‌ای هر تعمیرکاری محسوب میشن.

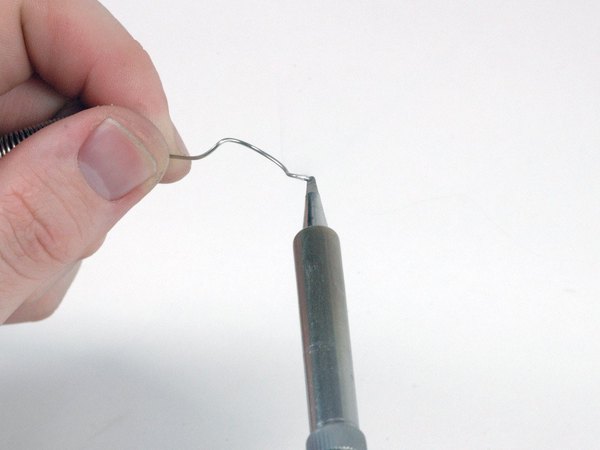

اول از همه هویه رو تمیز کن. یه مقدار کم سیم لحیم روی نوک هویه آب کن و بعد نوکش رو روی یه اسفنج نسوز مرطوب بکش تا حسابی تمیز و براق بشه.

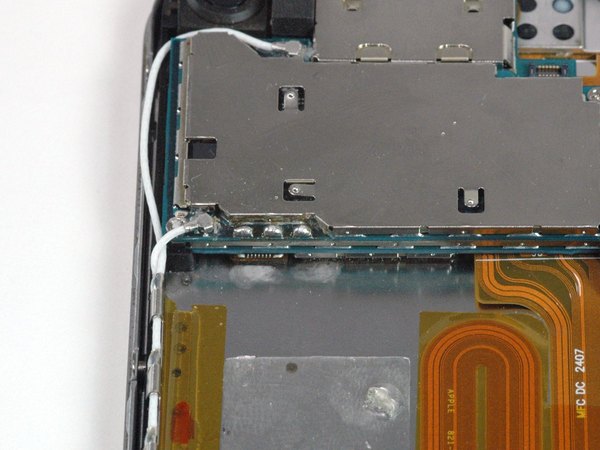

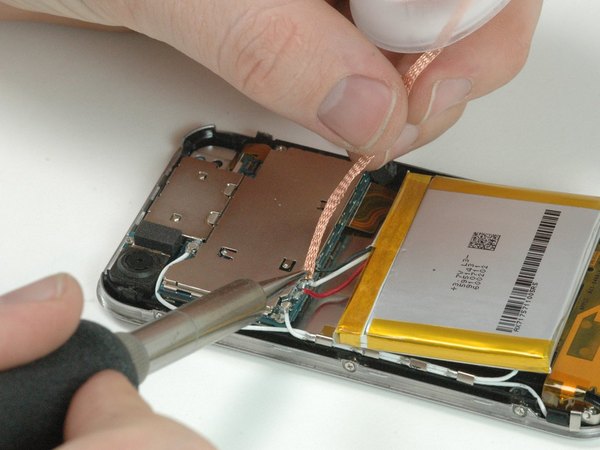

سیم قلع‌کش رو دقیقا روی توپی لحیمی که الان روی برد هست قرار بده. نوک هویه رو روی سیم قلع‌کش، درست بالای همون قسمت لحیم شده بذار. هویه رو همونجا نگه دار تا حرارت منتقل بشه و لحیم قدیمی آب بشه و به سیم قلع‌کش بچسبه. همین کار رو برای دو تا اتصال دیگه باتری هم تکرار کن تا قلعشون کاملا برداشته بشه.

حالا باتری قدیمی رو از آیفون خارج کن. قبل از اینکه سیم‌ها رو بکشی، مطمئن شو که تمام لحیم‌ها پاک شدن؛ اینجوری سیم‌ها بدون هیچ مقاومتی و خیلی راحت از برد جدا میشن.

پیشنهاد می‌کنیم قبل از نصب باتری جدید، سطح کانکتورهای روی برد رو با یه دستمال نرم یا اسفنج و کمی الکل تمیز کنی تا آماده لحیم‌کاری بشه.

نوک هویه رو روی پد فلزی برد بذار و سیم لحیم رو بهش نزدیک کن تا یه توپی کوچیک از قلع مستقیما روی اتصال برد ایجاد بشه. به محض اینکه مقدار کافی لحیم روی برد آب شد، اول سیم لحیم رو دور کن و بعد هویه رو بردار.

این توپی لحیم باید شبیه یه گنبد کوچیک و براق باشه. اگه دیدی سطحش صافه یا تیز و ناهموار شده، کافیه هویه رو دوباره روش بذاری تا آب بشه و بعد برش داری. اگه بازم درست نشد، یه ذره دیگه سیم لحیم بهش اضافه کن.

برای وصل کردن سیم‌های باتری جدید به این ترتیب عمل کن: اول سیم قرمز، بعد سیم سفید و در آخر سیم مشکی.

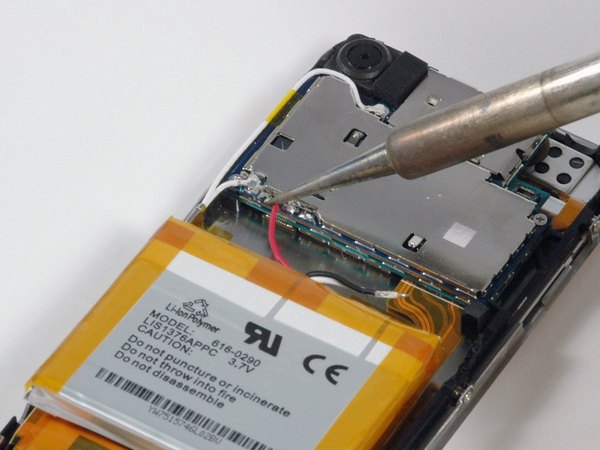

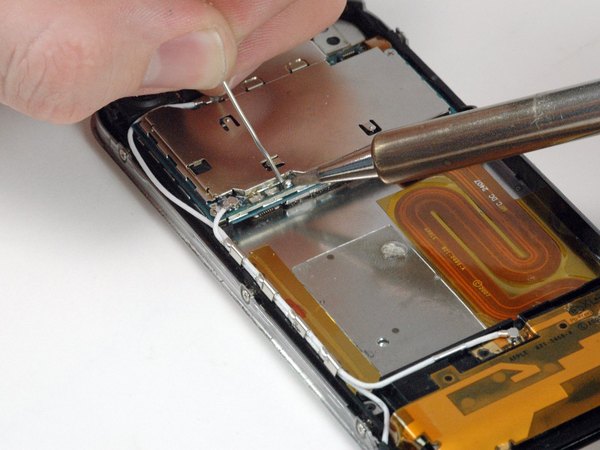

سیم باتری جدید رو دقیقا روی همون توپی لحیمی که ساختی قرار بده. نوک هویه رو روی لحیم فشار بده تا دوباره ذوب بشه. سیم رو به آرومی داخل لحیم آب‌شده هدایت کن تا دقیقا وسط توپی قرار بگیره، بعد هویه رو بردار تا قلع سفت بشه. دو تا سیم دیگه رو هم دقیقا به همین روش متصل کن. خیلی دقت کن که قلع‌ها به هم نچسبن و بین کانکتورها اتصالی به وجود نیاد.

کار تعویض باتری تموم شد و حالا فقط کافیه مراحل رو از آخر به اول انجام بدی تا گوشی با موفقیت بسته بشه. امیدوارم این آموزش از تیم آیسی‌مدار برات مفید بوده باشه و تونسته باشی دستگاهت رو دوباره زنده کنی. حتما یه سر به بقیه آموزش‌های تعمیراتی ما تو سایت بزن تا ترفندهای بیشتری یاد بگیری. موفق باشی!
