کالبدشکافی و بررسی قطعات هواوی Mate 10 Pro

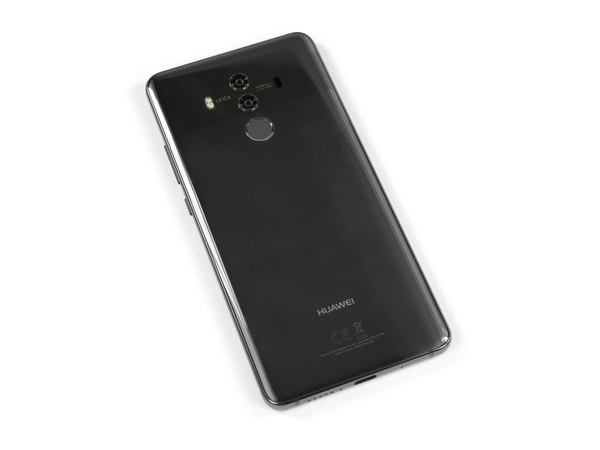

برای شروع، بهتره بدونی هواوی برای رقابت با بقیه پرچمدارها، قاب پشتی این گوشی رو شیشه‌ای طراحی کرده. اما آیا این قاب شیشه‌ای به معنی وجود شارژ بی‌سیمه؟ بیا قبل از باز کردن گوشی، یه نگاهی به مشخصات روی کاغذ بندازیم:

← پردازنده هشت هسته‌ای Kirin 970 در کنار پردازنده گرافیکی Mali-G72 MP12.

← صفحه‌نمایش 6.0 اینچی AMOLED با رزولوشن 1080 در 2160 پیکسل (تراکم 402 پیکسل در اینچ).

← دوربین اصلی دوگانه 20 و 12 مگاپیکسلی با دیافراگم ƒ/1.6، ساخته شده با همکاری لایکا.

← دوربین سلفی 8 مگاپیکسلی با دیافراگم ƒ/2.0.

← حافظه داخلی 128 گیگابایت با 6 گیگابایت رم، یا 64 گیگابایت با 4 گیگابایت رم.

سیستم‌عامل پیش‌فرض اندروید 8.0 (اورئو) به همراه رابط کاربری EMUI 8.0.

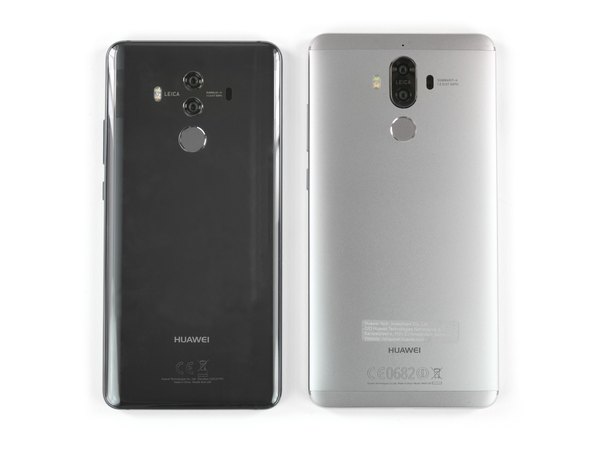

قبل از اینکه قطعات رو از هم باز کنیم، یه مقایسه ریز با نسل قبلیش یعنی Mate 9 می‌کنیم. تفاوت‌های ظاهری تو نگاه اول کمه؛ اما دوربین لایکا با لرزشگیر اپتیکال و سنسور اثر انگشت گردی که درست زیر اون قرار گرفته، خودشون رو نشون می‌دن. تغییر مهم‌تر، قاب پشتی شیشه‌ای با لبه‌های خمیده و نوار رنگی جذابی هست که لنزهای دوربین رو برجسته کرده.

شاید یکم دلمون برای طراحی کلاسیک مدل قبلی تنگ بشه، اما این تغییرات برای همگام شدن با تکنولوژی روز ضروری بوده.

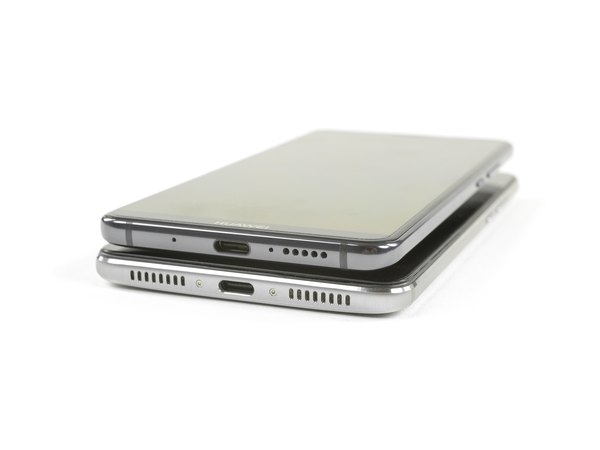

اگه دقیق‌تر نگاه کنی، می‌بینی که Mate 10 Pro با وجود داشتن صفحه‌نمایش بزرگ‌تر 6.0 اینچی و حاشیه‌های خیلی باریک، از نظر ابعاد کلی کمی کوچیک‌تر از Mate 9 طراحی شده.

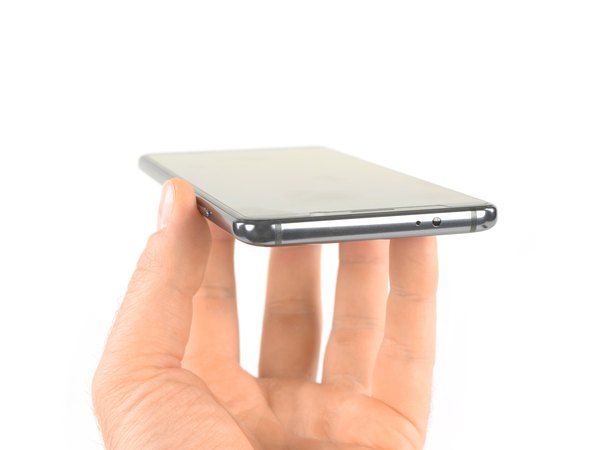

با یادآوری باز کردن Mate 9، پیچ‌گوشتی رو برداشتیم، اما متوجه یه چیز عجیب شدیم: هیچ پیچی روی بدنه برای باز کردن وجود نداره! دومین شوک وقتی بود که دیدیم جک هدفون هم کلا حذف شده. پس خبری از آهنگ گوش دادن موقع تعمیر نیست.

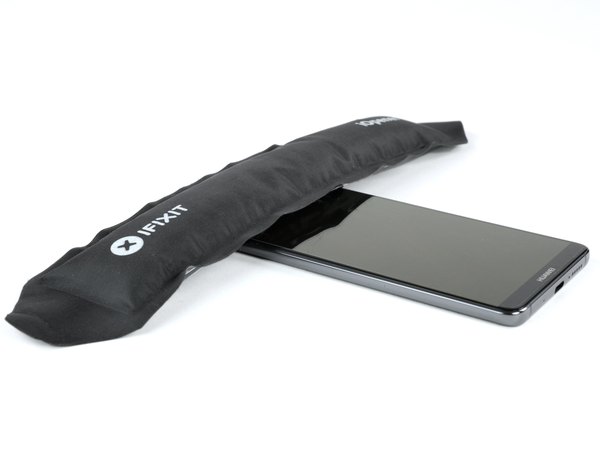

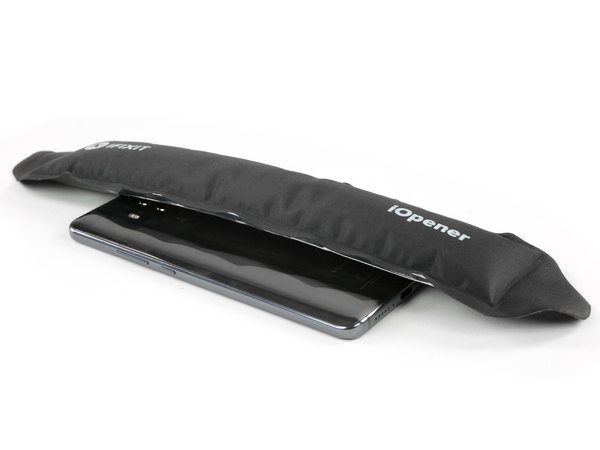

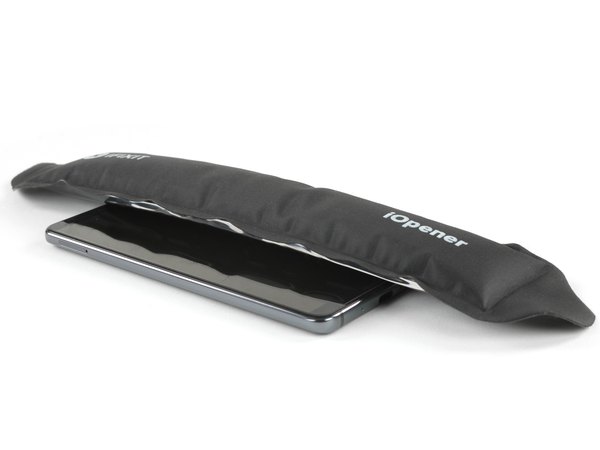

چون هیچ پیچی در کار نیست، باید دست به دامن حرارت بشیم. پد حرارتی رو روی قاب پشتی می‌ذاریم. با توجه به اینکه این گوشی ضدآبه، احتمالا باز کردن چسب‌هاش یکم دردسر داشته باشه.

این گوشی گواهی IP67 داره؛ یعنی می‌تونه تا عمق یک متری آب به مدت 30 دقیقه دوام بیاره، پس طبیعیه که چسب‌های دور قاب خیلی محکم باشن.

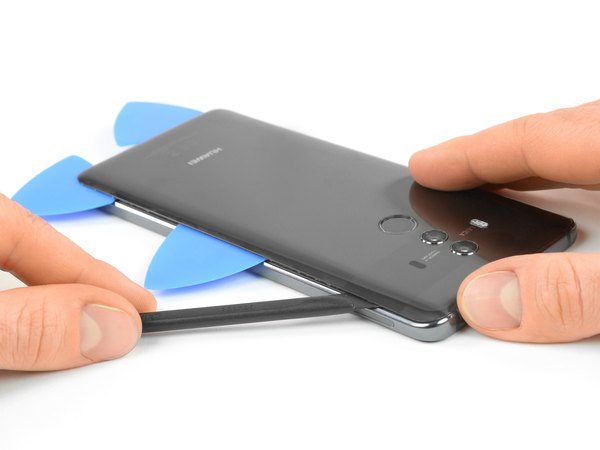

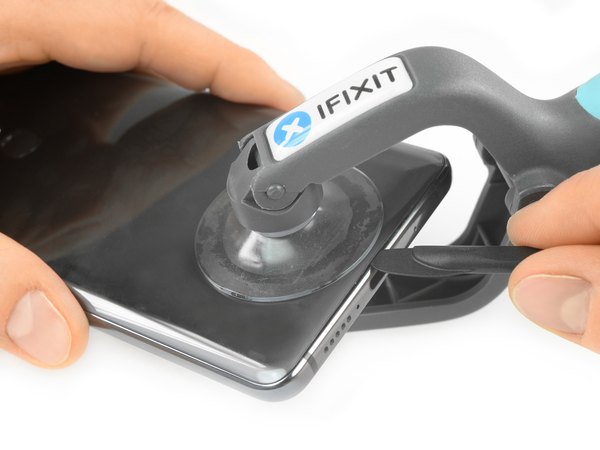

بعد از گرم شدن، با استفاده از یه پیک بازکننده و اسپاجر، خیلی آروم شروع به بریدن چسب‌های دور فریم آلومینیومی می‌کنیم.

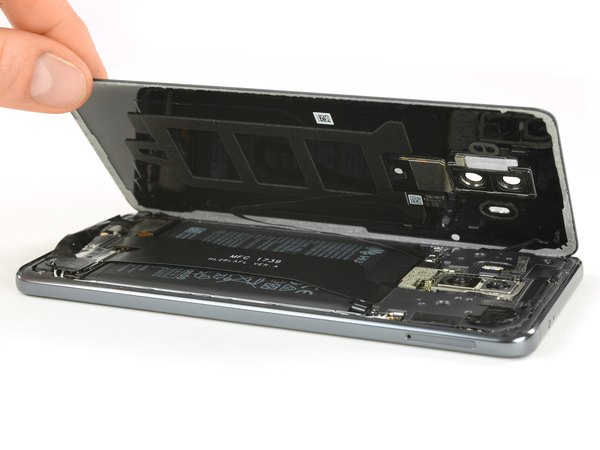

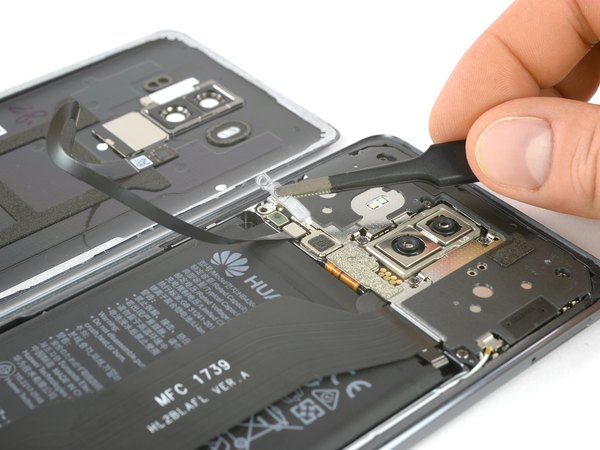

در کمال تعجب، چسب‌ها با حرارت به راحتی ول کردن و تونستیم با کمک چند تا پیک پلاستیکی، قاب پشتی رو جدا کنیم. شاید به خاطر همین چسب‌های نه‌چندان قوی باشه که هواوی از برچسب‌های نشانگر رطوبت تو قاب پشتی استفاده کرده. دقیقا مثل Mate 9، کابل فلت سنسور اثر انگشت هنوز قاب پشتی رو به مادربرد وصل کرده، پس قاب رو یهو نکش.

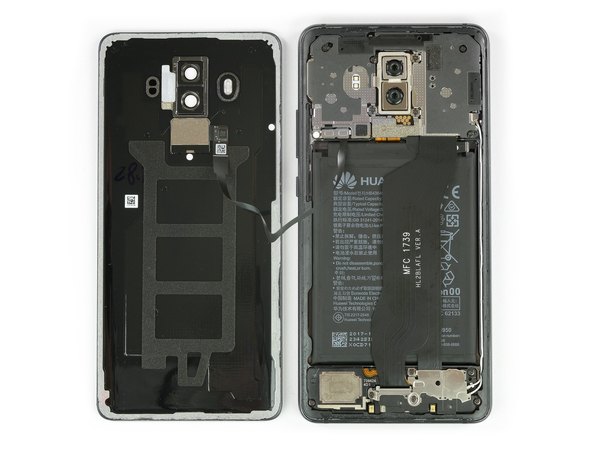

حالا می‌تونی معماری داخلی این پرچمدار رو ببینی! اولین چیزی که جلب توجه می‌کنه، یه کابل فلت خیلی بزرگه که برد پایینی رو به مادربرد اصلی متصل کرده.

کنترلر سنسور اثر انگشت Silead رو می‌تونی سمت چپ این کابل فلت ببینی.

قطعات مهم Mate 10 Pro زیر یه شیلد فلزی بزرگ حسابی محافظت می‌شن. برای ادامه کار، یکی از نشانگرهای رطوبت و تمام پیچ‌هایی که می‌بینی رو به همراه شیلد فلزی کوچیک روی کانکتور اثر انگشت باز کن.

نکته عجیب اینه که این پیچ‌ها از یه آلیاژ خاص آلومینیومی ساخته شدن و اصلا به پیچ‌گوشتی‌های آهنربایی یا پدهای مغناطیسی نمی‌چسبن، پس مراقب باش گمشون نکنی!

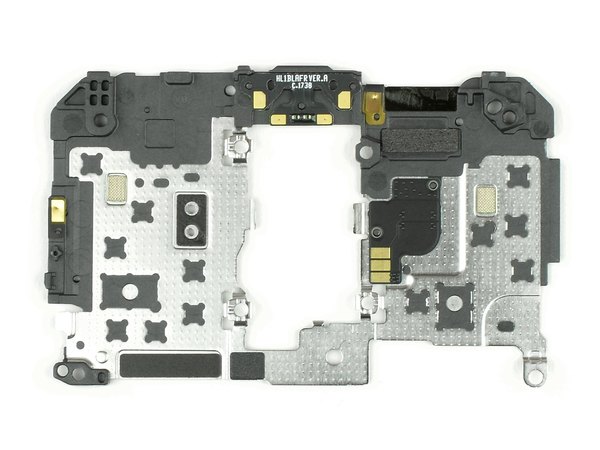

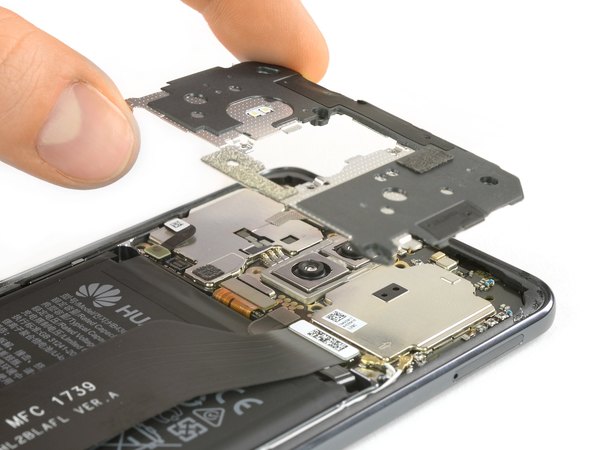

حالا که پیچ‌ها باز شدن، شیلد بزرگ فلزی که فلش دوگانه رو هم روش داره، با احتیاط بردار. این شیلد از تمام کانکتورها و قطعات حساس روی مادربرد محافظت می‌کرده.

حالا نوبت به اون کابل فلت خیلی بزرگی می‌رسه که تو نگاه اول توجهمون رو جلب کرد. بعد از برداشتن یه شیلد فلزی دیگه و جدا کردن دو تا کابل آنتن، این فلت رو بیرون میاریم.

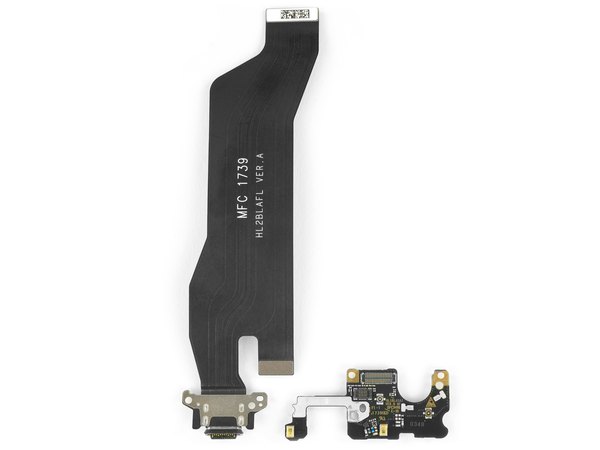

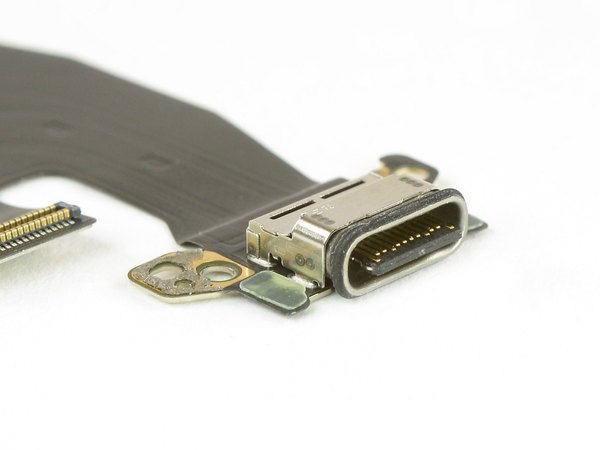

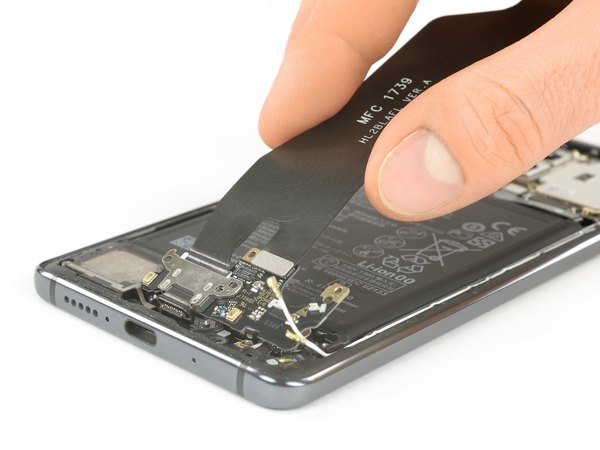

سورپرایز! این فقط یه کابل نیست، بلکه کل برد ثانویه (Daughterboard) به همراه پورت شارژ USB-C و یه واشر لاستیکی ضدآب بهش چسبیده.

اینکه پورت شارژ حالت ماژولار داره خیلی خبر خوبیه. اگه یه روز پورت شارژت خراب بشه، فقط کافیه همین مجموعه کابل فلت و برد کوچیک رو با هم عوض کنی.

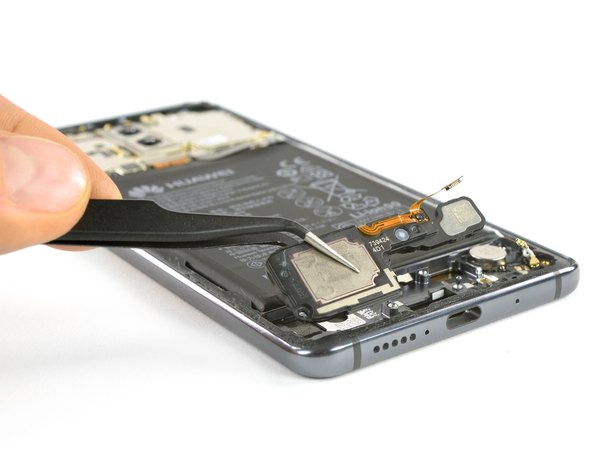

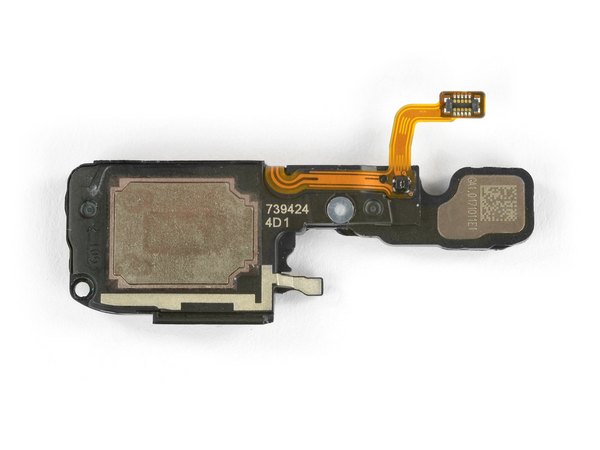

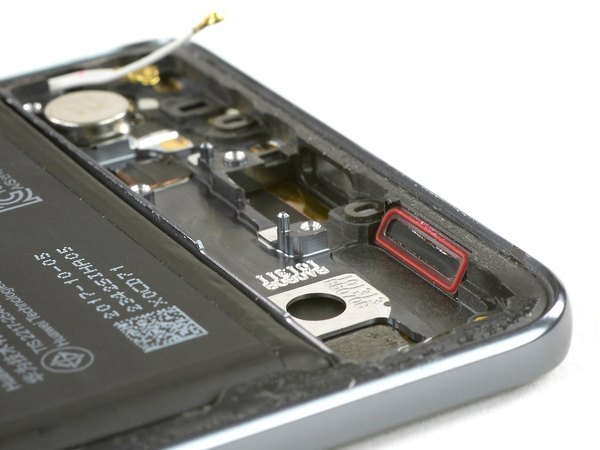

تو قدم بعدی، اسپیکر رو جدا می‌کنیم. زیرش یه واشر قرمز رنگ و یه توری بسیار ظریف قرار داره که از ورود گرد و غبار و آب به داخل گوشی جلوگیری می‌کنه.

جالبه بدونی نسخه معمولی Mate 10 فقط گواهی IP53 داره و ضدآب بودنش به اندازه نسخه Pro نیست.

حالا موتور ویبره رو هم از جاش بیرون بیار؛ یه موتور لرزشی دایره‌ای و کاملا استاندارد که طراحی پیچیده‌ای نداره.

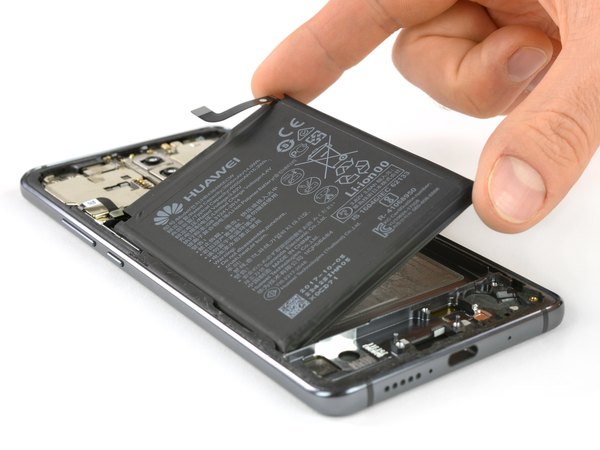

قبل از اینکه بریم سراغ مادربرد، بهتره باتری رو دربیاریم. یه نوار چسب خیلی بزرگ تقریبا کل زیر باتری رو پوشونده. با دادن حرارت ملایم و استفاده از یه کارت پلاستیکی، می‌تونی این باتری غول‌پیکر 4000 میلی‌آمپری رو از جاش بلند کنی.

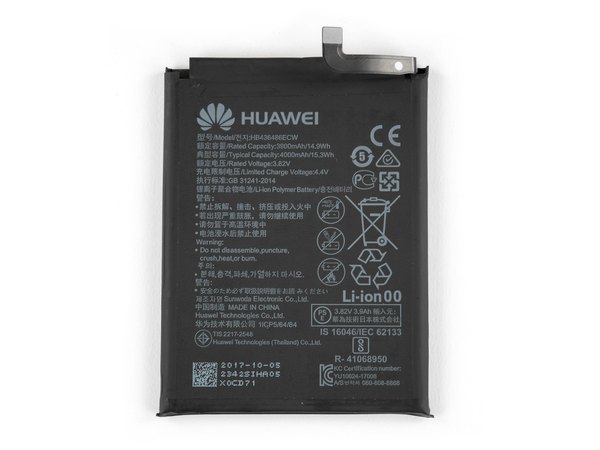

این باتری با ولتاژ 3.82 ولت و توان 15.3 وات‌ساعت، دقیقا همون مدلیه که تو نسل قبلی استفاده شده بود. البته هواوی ادعا می‌کنه سیستم مدیریت هوشمند مصرف، طول عمر باتری رو افزایش داده و با 20 دقیقه شارژ می‌تونی یه روز کامل ازش استفاده کنی.

با وجود اینکه قاب پشتی شیشه‌ایه، اما خبری از سخت‌افزار شارژ بی‌سیم نیست! یعنی ما تمام معایب شکننده بودن قاب شیشه‌ای رو داریم، اما از امکانات جذابش مثل شارژ وایرلس بی‌بهره موندیم.

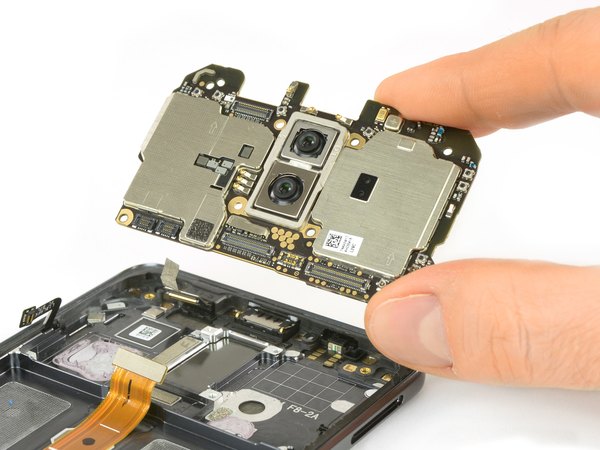

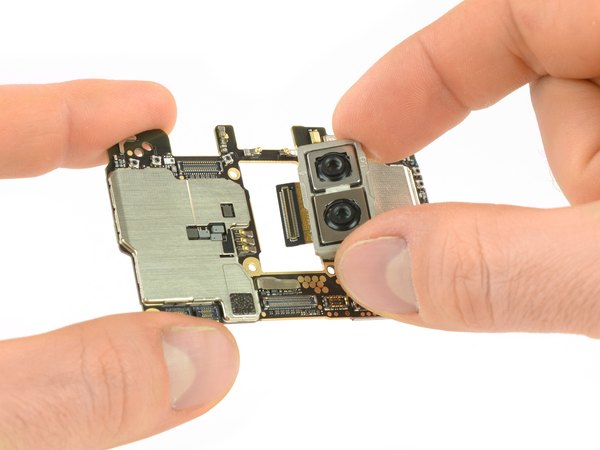

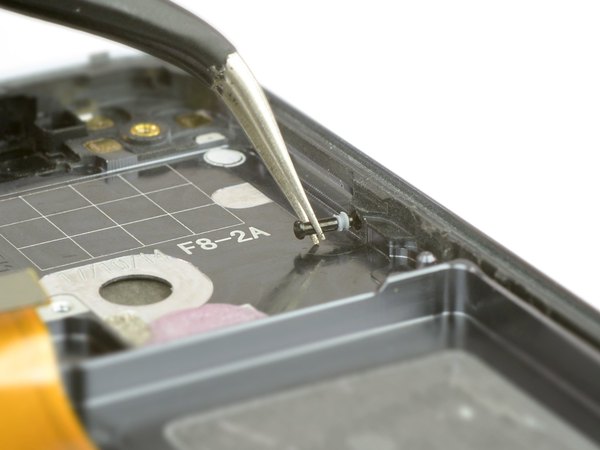

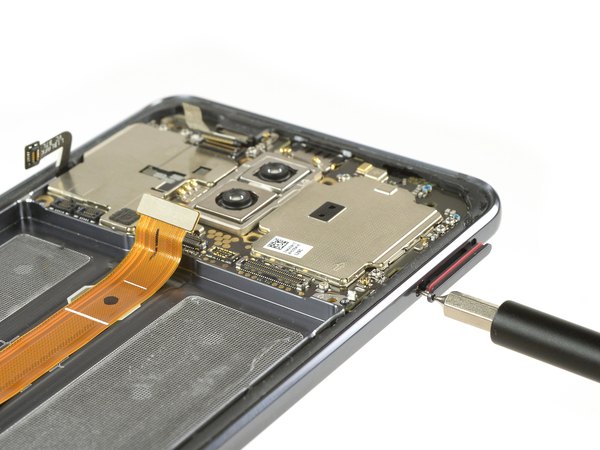

دیگه چیزی تا رسیدن به قلب تپنده گوشی نمونده. خشاب سیم‌کارت رو دربیار و بعدش خیلی راحت مادربرد رو به همراه سیستم دوربین دوگانه از روی شاسی بلند کن. حتی سوزن سیم‌کارت و شیارش هم به یه واشر کوچیک پلاستیکی مجهز شدن تا آب نفوذ نکنه.

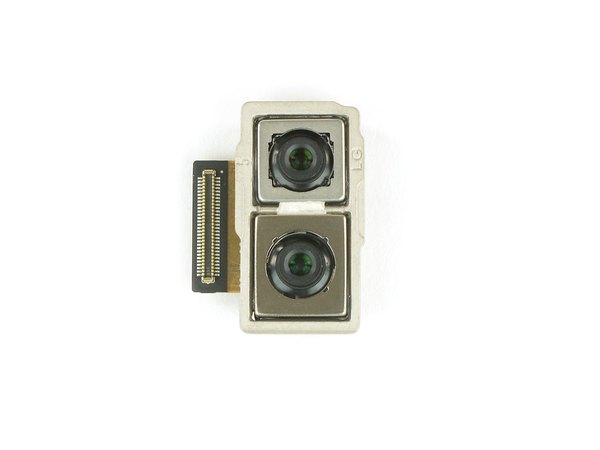

قبل از اینکه بریم سراغ آیسی‌ها، بیا نگاهی به دوربین‌های ساخت لایکا بندازیم: یه ماژول 20 مگاپیکسلی برای ثبت تصاویر سیاه‌وسفید (Monochrome) و یه ماژول 12 مگاپیکسلی رنگی (RGB).

هواوی می‌گه با استفاده از الگوریتم‌های هوش مصنوعی، این دوربین می‌تونه صحنه‌ها و سوژه‌های مختلف رو تشخیص بده و نور، رنگ و کنتراست رو به بهترین شکل تنظیم کنه.

این دوربین‌های دوگانه لایکا دارای دیافراگم ƒ/1.6 هستن که نور بیشتری رو جذب می‌کنن و برای عکاسی تو شب یا ثبت عکس‌های بدون تاری از سوژه‌های متحرک عالی عمل می‌کنن.

علاوه بر این، سیستم دوربین به لرزشگیر اپتیکال (OIS) هم مجهزه که باعث می‌شه موقع لرزش دست، عکس‌ها و فیلم‌ها شفاف و واضح بمونن.

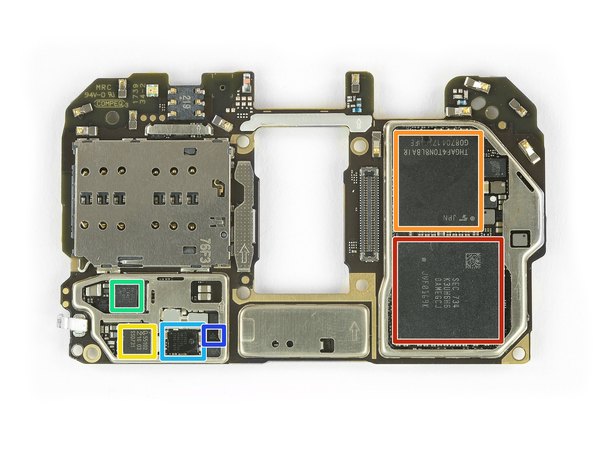

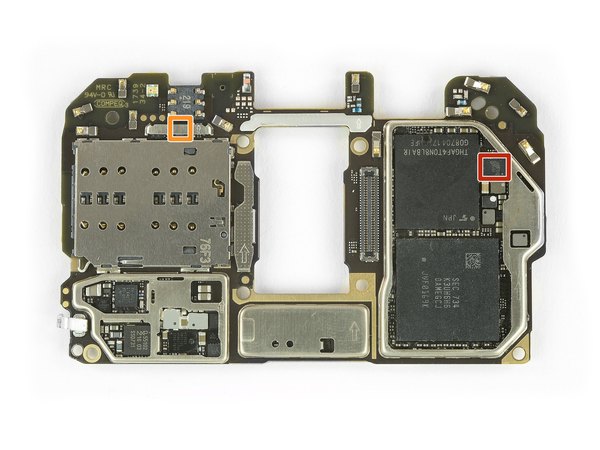

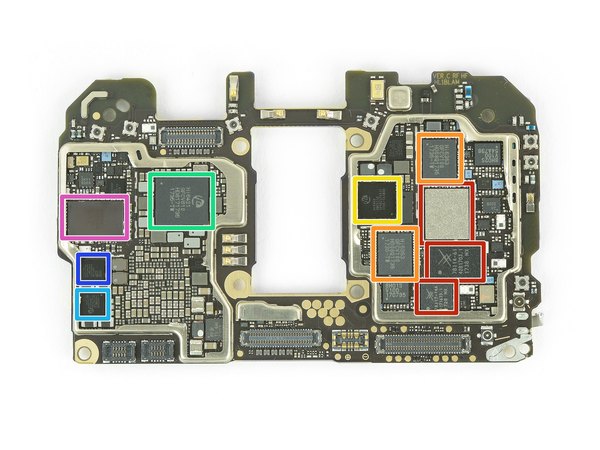

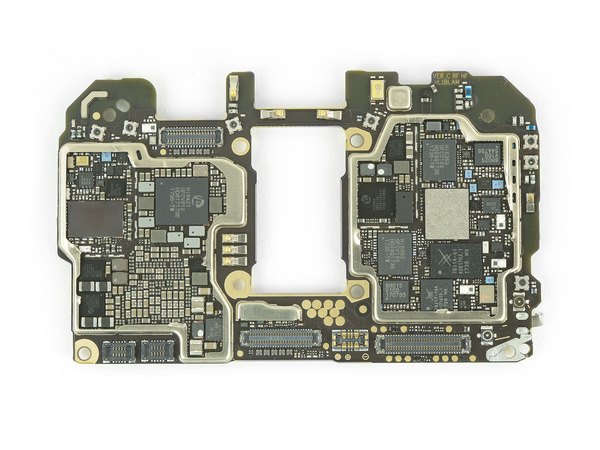

حالا نوبت به بررسی دقیق چیپست‌های روی مادربرد Mate 10 Pro می‌رسه:

← حافظه رم 4 گیگابایتی (یا 6 گیگابایتی) ساخت سامسونگ، که پردازنده قدرتمند Kirin 970 دقیقا زیر اون قرار گرفته.

پردازنده Kirin 970 دارای دو کلاستر چهار هسته‌ای، پردازنده گرافیکی Mali-G72 و یه واحد پردازش عصبی (NPU) اختصاصی برای کارهای هوش مصنوعیه.

← حافظه فلش 128 گیگابایتی NAND ساخت توشیبا.

← کنترلر NFC ساخت NXP Semiconductor.

← ماژول فرکانس رادیویی SKY7360-2A ساخت Skyworks.

آیسی شارژ باتری HiSilicon Hi6523.

کنترلر محافظت در برابر ولتاژ بیش از حد NCP392D ساخت ON Semiconductor.

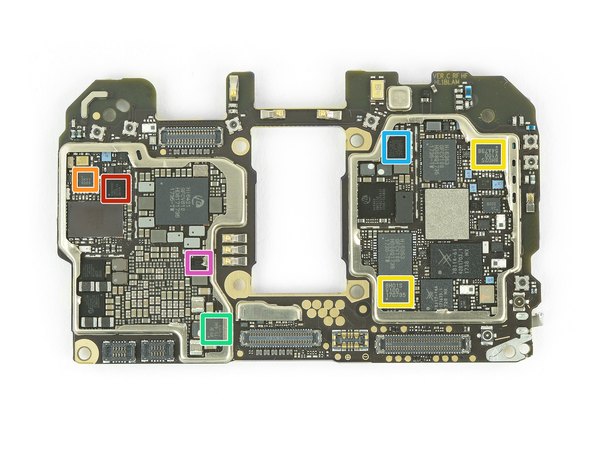

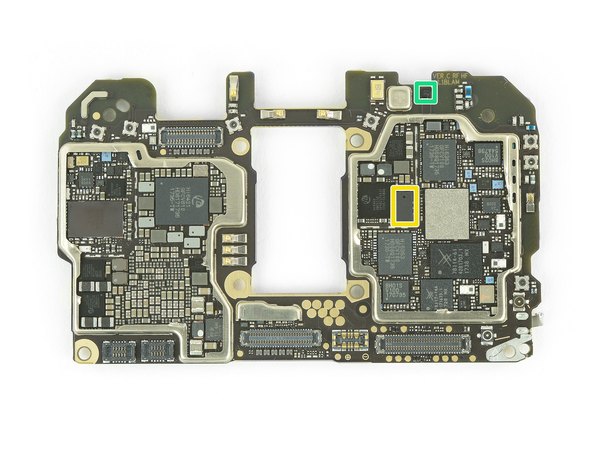

پشت مادربرد هم پر از قطعات ریز و درشته:

← ماژول‌های تقویت‌کننده آنتن Skyworks برای باندهای مختلف شبکه WCDMA / LTE.

← فرستنده و گیرنده رادیویی HiSilicon Hi6363.

← کدک صوتی HiSilicon Hi6403 برای پردازش صدا.

← آیسی مدیریت تغذیه HiSilicon Hi6421.

ردیاب پوششی (Envelope tracker) مدل HiSilicon Hi6422.

یکی دیگه از آیسی‌های مدیریت تغذیه HiSilicon.

← ماژول وای‌فای و بلوتوث BCM43596XKUBG ساخت Broadcom.

ادامه بررسی آیسی‌ها روی برد:

← گیرنده موقعیت‌یاب (GNSS) مدل Broadcom BCM47531.

← سوئیچ و تقویت‌کننده نویز پایین شبکه وای‌فای ساخت Skyworks.

← سوئیچ فرکانس رادیویی HiSilicon.

← آیسی تأمین توان صفحه‌نمایش AMOLED ساخت Texas Instruments.

تقویت‌کننده صوتی کلاس D ساخت NXP Semiconductor برای صدای بلندگو.

مبدل افزاینده ولتاژ 1 آمپری Texas Instruments.

← مبدل DC-DC که احتمالا ساخت شرکت Ricoh هست.

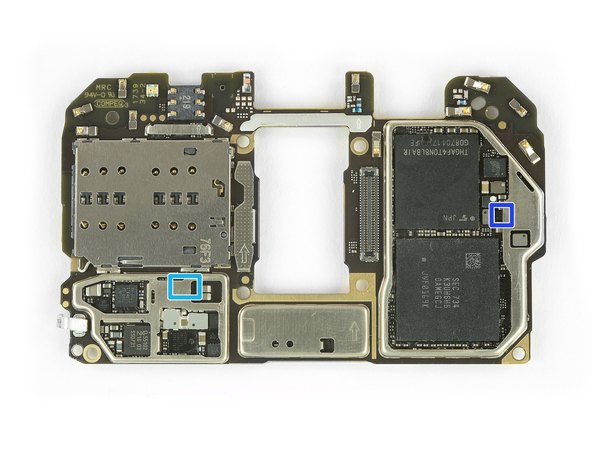

و در نهایت، سنسورهای مختلفی که روی برد قرار دارن:

← شتاب‌سنج و ژیروسکوپ 3 محوره ساخت STMicroelectronics.

← سنسور فشار (احتمالا بارومتر) ساخت STMicroelectronics.

← سنسور تشخیص ژست‌های حرکتی و زمان پرواز (Time-of-Flight) برای فوکوس لیزری.

← قطب‌نمای الکترونیکی 3 محوره ساخت AKM Semiconductor.

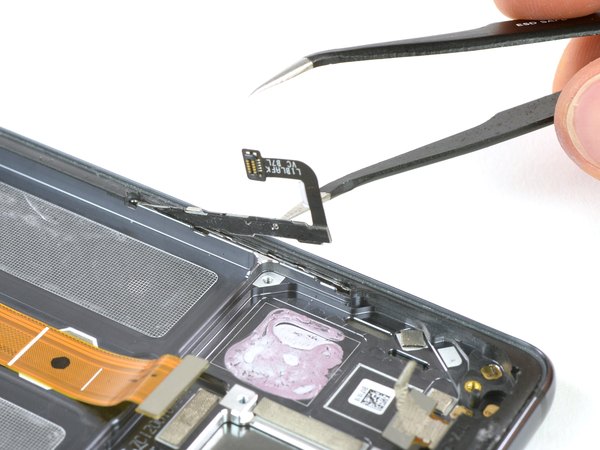

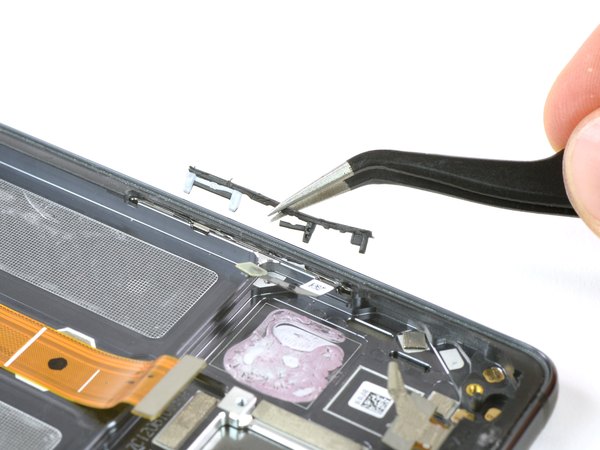

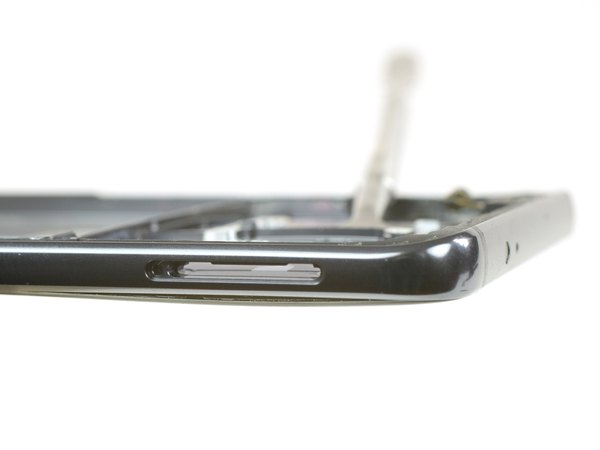

بعد از این مهمونی چیپ‌ها، می‌ریم سراغ دکمه‌های پاور و تنظیم صدا. متأسفانه برای حفظ خاصیت ضدآب بودن (IP67)، از قطعات پلاستیکی و واشرهای کوچیکی استفاده شده که خیلی زود می‌شکنن و اصلا برای تعمیرکارها دوست‌داشتنی نیستن.

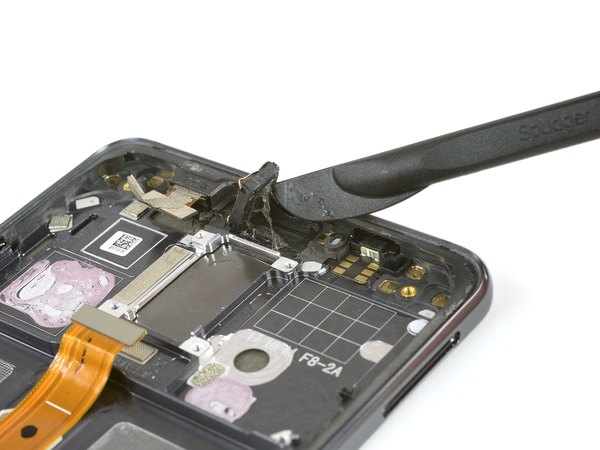

اسپیکر مکالمه با چسب حسابی محکم شده، اما با یه اسپاجر تیغه‌ای و کمی دقت می‌تونی راحت جداش کنی.

هواوی حسابی روی تکنولوژی هوش مصنوعی این گوشی مانور داده و می‌گه می‌تونه تماس‌های کم‌صدا رو تقویت کنه و نویز محیط رو تو تماس‌های شلوغ به حداقل برسونه.

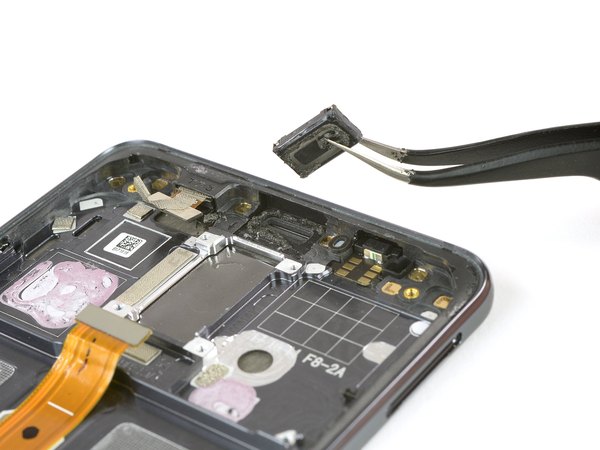

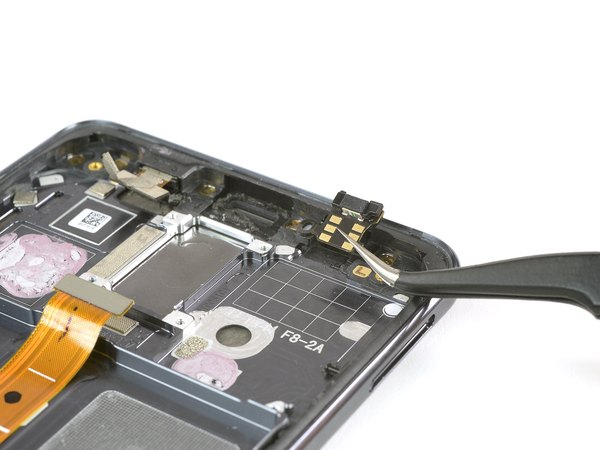

در مقایسه با اسپیکر، فرستنده مادون قرمز خیلی راحت‌تر جدا می‌شه و عملا خودش میفته تو دستت!

وقتی نوبت به دوربین سلفی می‌رسه، اوضاع یکم پیچیده می‌شه. این دوربین به شدت تو شاسی گیر کرده و درآوردنش خیلی سخته. پس تصمیم گرفتیم اول بریم سراغ جدا کردن صفحه‌نمایش.

اما جدا کردن ال‌سی‌دی از فریم هم تقریبا غیرممکنه! با وجود حرارت دادن و استفاده از ابزارهای مختلف، هیچ درز و شکافی باز نمی‌شه چون لبه‌ها به شدت کیپ هستن.

تنها راه نفوذ ما، سوراخ مربوط به دوربین دوگانه‌ست. بعد از کلی درگیری با انواع اسپاجرهای پلاستیکی، بالاخره مجبور شدیم از اسپاجر فلزی استفاده کنیم تا یه شکاف کوچیک باز بشه.

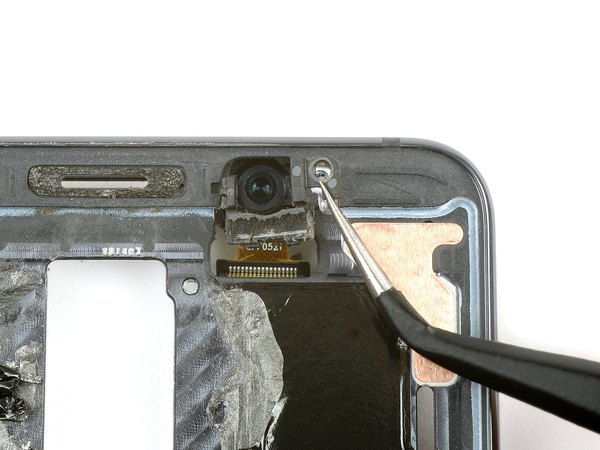

دوباره با اسپاجر سرکج دورتادور لبه‌ها رو باز می‌کنیم تا صفحه‌نمایش آزاد بشه. تازه اینجا متوجه می‌شیم چرا دوربین سلفی بیرون نمیومد: فقط به خاطر یه دونه پیچ مخفی زیر صفحه‌نمایش!

این تک پیچ، تنها پیچی بود که مثل بقیه نبود و به راحتی به پیچ‌گوشتی آهنربایی ما چسبید!

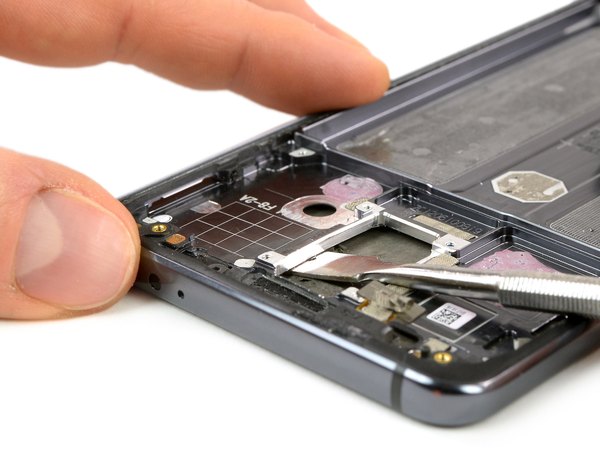

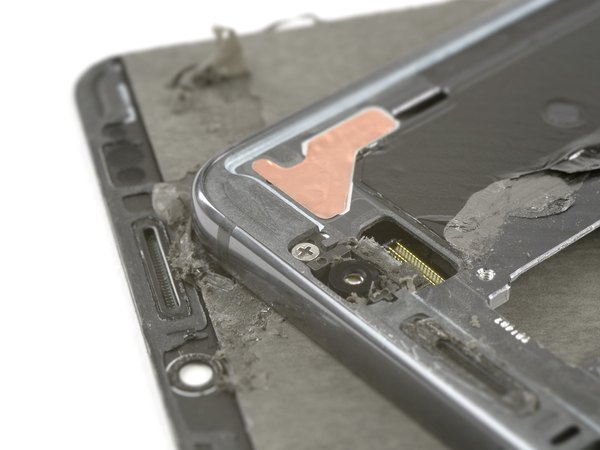

با باز کردن این پیچ، می‌فهمیم که براکت و خود دوربین سلفی فقط از این سمت قابل دسترسی هستن. این یعنی برای یه تعویض ساده دوربین جلو، مجبوری صفحه‌نمایش رو با ریسک بالا جدا کنی! طراح این بخش واقعا تعمیرکارها رو اذیت کرده.

با همه این دردسرها، دوربین سلفی 8 مگاپیکسلی این گوشی کیفیت خوبی داره و با قابلیت‌های هوش مصنوعی می‌تونه افکت بوکه حرفه‌ای برای عکس‌های پرتره ایجاد کنه.

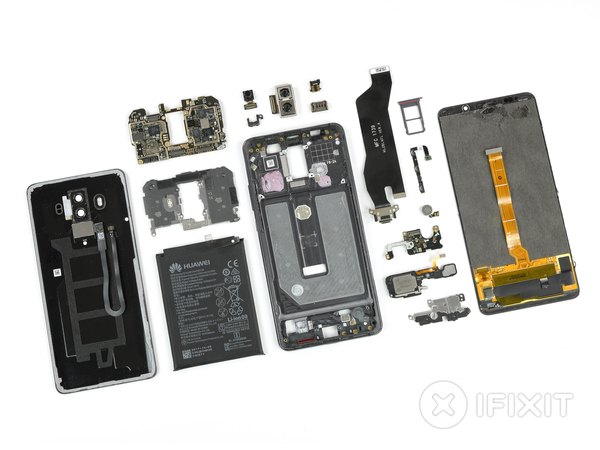

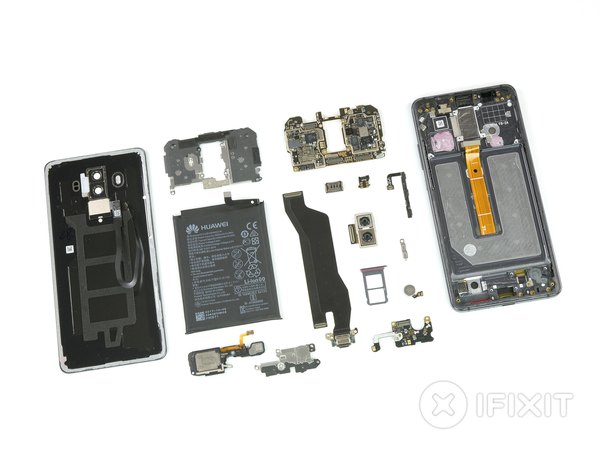

خب، کالبدشکافی ما همینجا به پایان می‌رسه. وقتشه یه جمع‌بندی کنیم و ببینیم این پرچمدار هواوی چه نمره‌ای تو تعمیرپذیری می‌گیره.

امتیاز کالبدشکافی هواوی Mate 10 Pro: 4 از 10 (عدد 10 یعنی راحت‌ترین حالت تعمیر)

← با وجود واشرهای ضدآب، قاب پشتی نسبتا راحت باز می‌شه.

← پورت شارژ، بلندگو و مادربرد به راحتی قابل جدا شدن هستن.

← پیچ‌های استفاده شده تو این گوشی کمه و همه‌شون چهارسو استاندارد هستن، اما خاصیت آهنربایی ندارن (به جز همون یه دونه پیچ مخفی زیر ال‌سی‌دی).

← طراحی داخلی خلوته و فقط یه کابل فلت بزرگ داره، هرچند که پورت شارژ بهش لحیم شده.

← خراب شدن دوربین سلفی یعنی باید کل صفحه‌نمایش و فریم رو عوض کنی، یا ریسک شکستن ال‌سی‌دی رو موقع باز کردن به جون بخری.

← برای تعویض صفحه‌نمایش که رایج‌ترین تعمیر تو گوشی‌هاست، باید تقریبا تمام قطعات رو از گوشی خارج کنی! امیدوارم این کالبدشکافی از تیم آیسی‌مدار برات جذاب و مفید بوده باشه. تو می‌تونی بقیه آموزش‌های فنی و ویدیوهای کالبدشکافی رو تو وب‌سایت یا اپلیکیشن آیسی‌مدار دنبال کنی. تا یه آموزش دیگه، مراقب خودت و ابزارهات باش!
