تعویض مادربرد موتورولا Droid 2

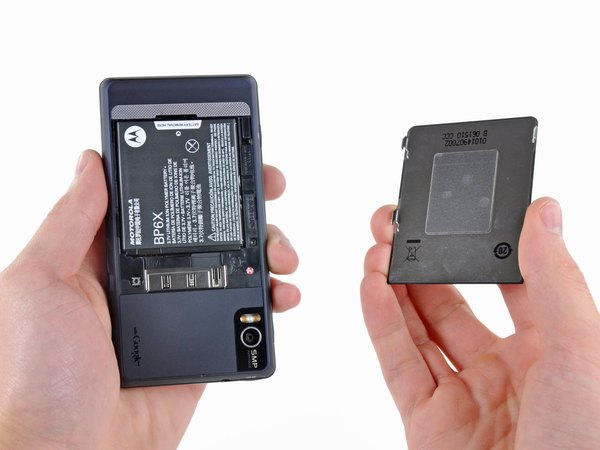

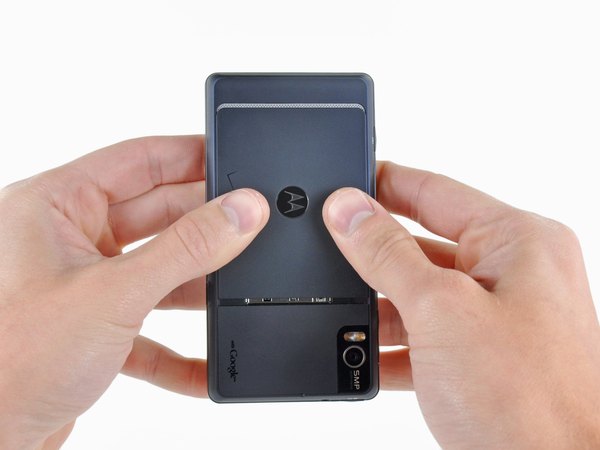

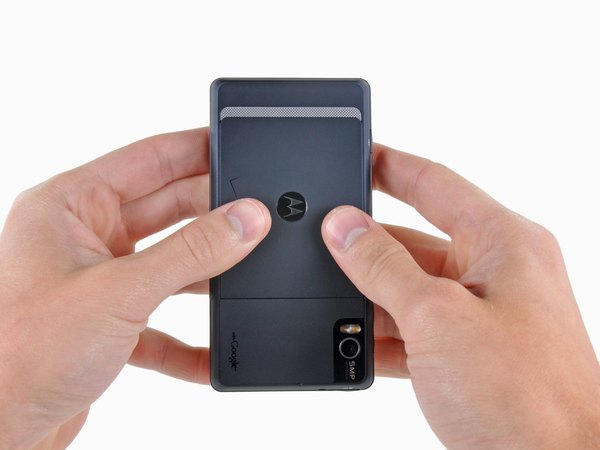

اول از همه باید قاب پشتی رو باز کنیم. انگشتت رو بذار روی قاب باتری و اون رو به سمت لبه پایینی گوشی هل بده تا حالت کشویی حرکت کنه. وقتی خارهای قاب آزاد شد، خیلی راحت اون رو از پشت گوشی جدا کن و بذارش کنار.

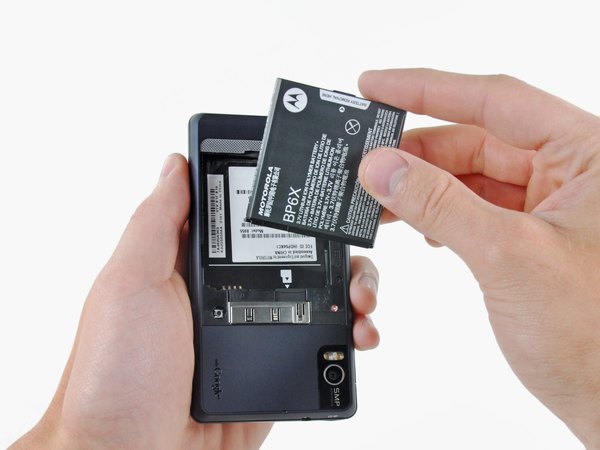

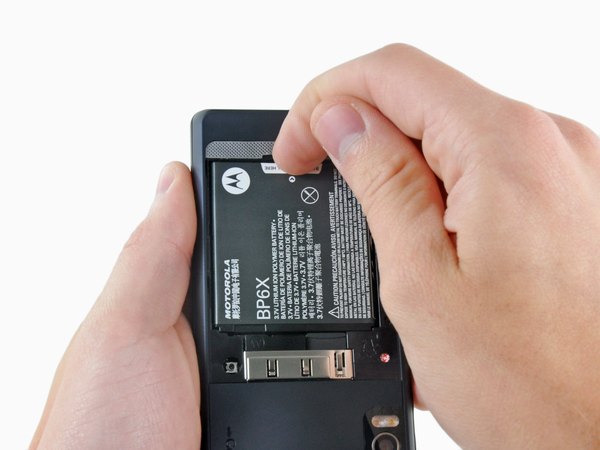

حالا نوبت درآوردن باتریه. باتری Droid 2 رو از همون لبه‌ای که به پایین گوشی نزدیک‌تره بگیر و به سمت بالا بلند کن. باتری رو کاملا از گوشی خارج کن تا خیالمون از بابت قطع بودن جریان برق برای ادامه کار راحت بشه.

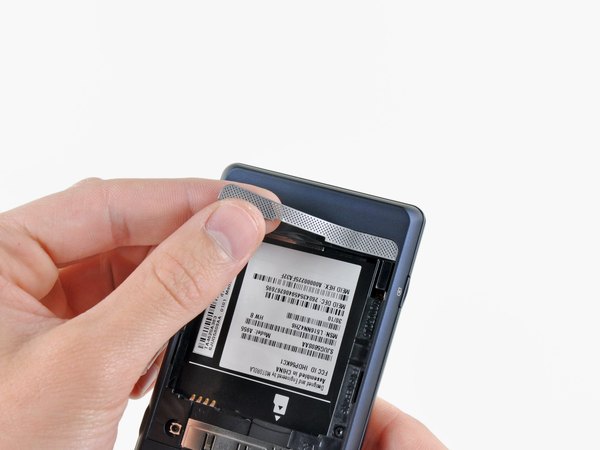

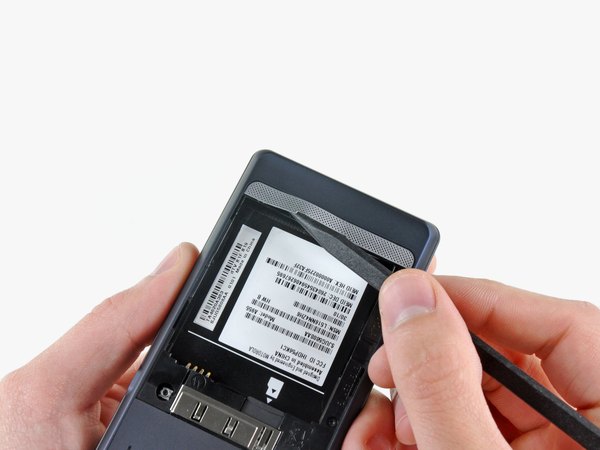

پایین محفظه باتری یه برچسب نقره‌ای رنگ می‌بینی. نوک اسپاجر رو بنداز زیر یکی از گوشه‌های این برچسب و خیلی آروم بلندش کن. حالا با انگشتت برچسب رو بگیر و کامل از روی بدنه گوشی جدا کن تا به پیچ‌ها و قطعات زیرش دسترسی داشته باشیم.

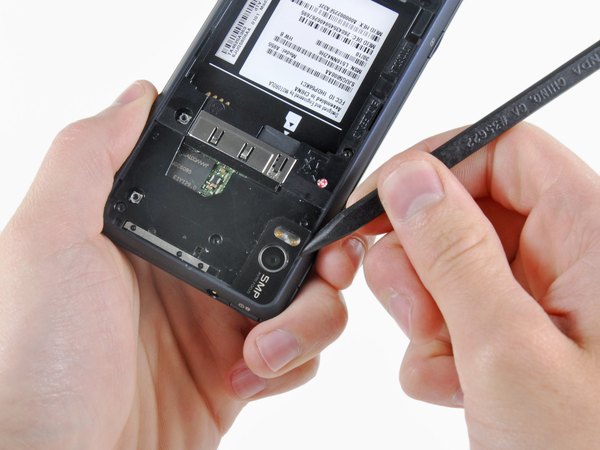

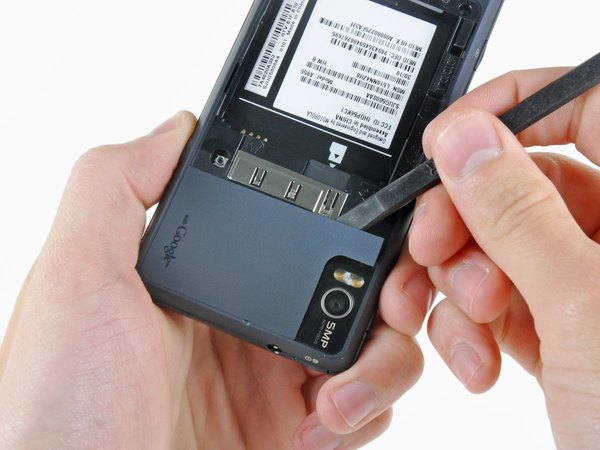

برای رسیدن به بقیه پیچ‌ها، باید کاور پلاستیکی روی دوربین رو برداریم. قسمت تخت اسپاجر رو ببر زیر این کاور و با یه اهرم کردن ملایم، به سمت بالا هدایتش کن تا جدا بشه.

حواست باشه که این کاور پلاستیکی نازک با چسب دوطرفه به بدنه متصل شده. پس خیلی آروم و با دقت کار کن که یه وقت کاور ترک نخوره یا نشکنه.

حالا از نوک اسپاجر کمک بگیر تا قاب پلاستیکی کوچیک دور لنز دوربین رو هم که به قاب پشتی چسبیده، دربیاری. این قطعه هم یه مقدار چسب داره، پس نرم باهاش رفتار کن.

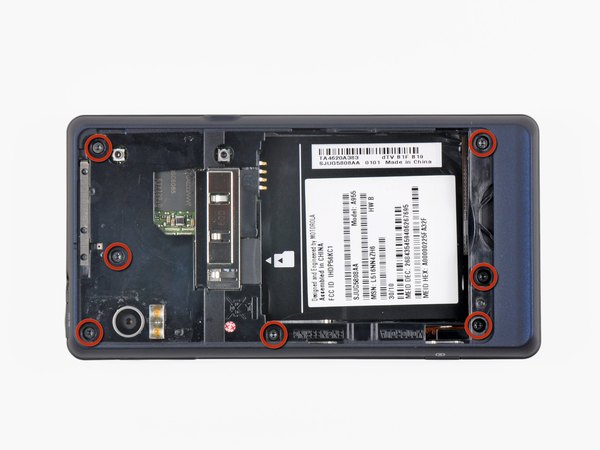

← بریم سراغ باز کردن پیچ‌ها! هفت تا پیچ 5.5 میلی‌متری T5 Torx می‌بینی که قاب پشتی رو به شاسی داخلی متصل کردن. همه این پیچ‌ها رو باز کن و یه جای مطمئن نگهشون دار.

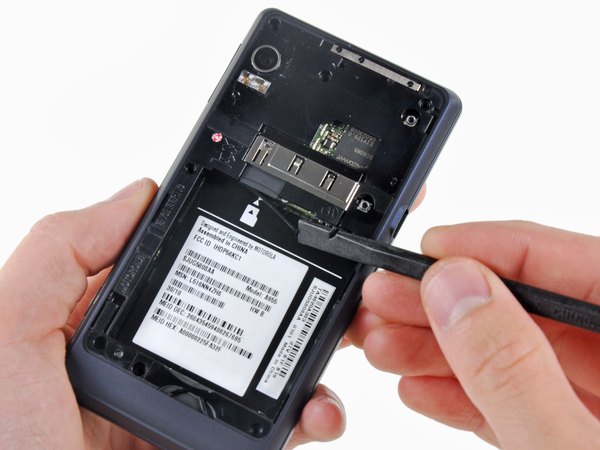

سر تخت اسپاجر رو وارد درزی که تو تصویر مشخص شده بکن و یه مقدار به سمت پایین فشار بیار. هدفمون اینه که اون زبانه پلاستیکی کوچیکی که قاب پشتی رو روی پیچ مادربرد نگه داشته، آزاد کنیم.

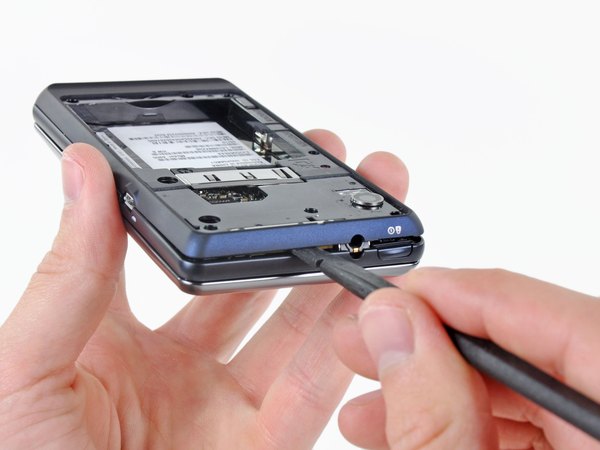

حالا وقتشه که قاب‌ها رو از هم جدا کنیم. اسپاجر رو خیلی نرم بین قاب پشتی و جلویی، دقیقا همون بالای گوشی و نزدیک جک هدفون وارد کن. با یه حرکت ملایم و کنترل‌شده، لبه بالایی قاب پشتی رو به سمت بالا اهرم کن تا کم‌کم از بقیه بدنه گوشی فاصله بگیره.

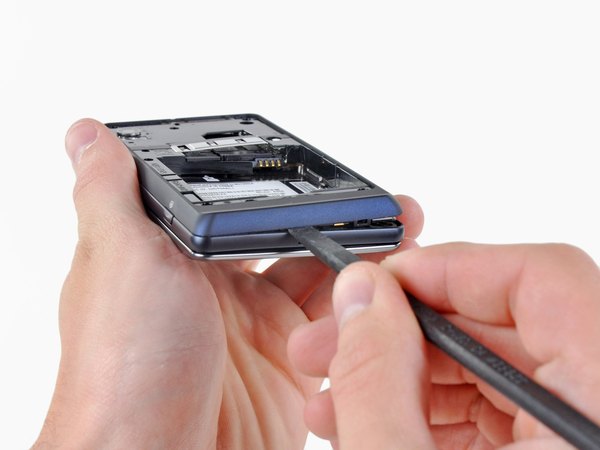

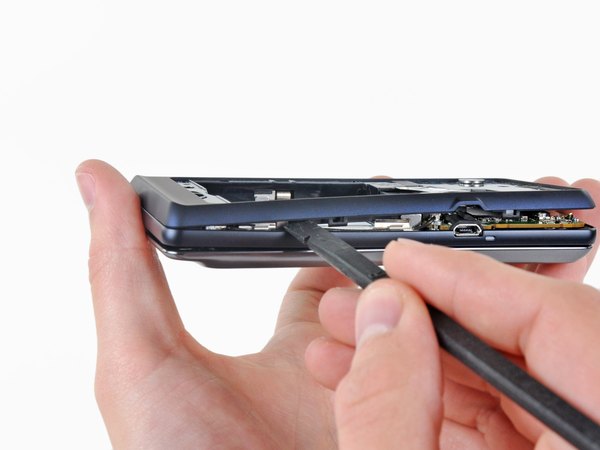

در حالی که اسپاجر هنوز بین دو تا قاب گیر کرده، اون رو در امتداد لبه سمت راست گوشی به سمت پایین بکش و همزمان یه کم به سمت بالا اهرم کن تا خارهای این سمت یکی‌یکی باز بشن.

همین کار رو برای لبه پایینی گوشی هم انجام بده و اسپاجر رو از راست به چپ بکش تا پایین قاب هم از پنل جلویی کاملا آزاد بشه.

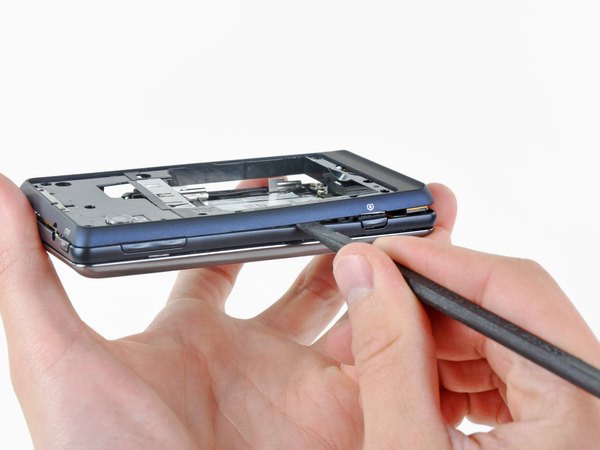

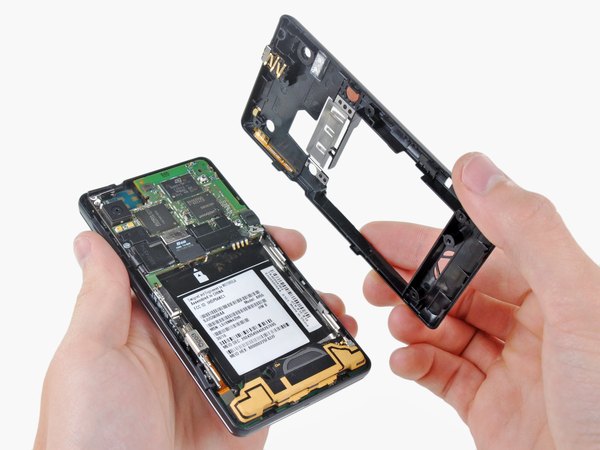

روند باز کردن خارها رو برای لبه سمت چپ هم تکرار کن و اسپاجر رو از پایین به سمت بالا بکش تا قاب کاملا لق بشه. وقتی حس کردی همه خارها آزاد شدن، قاب پشتی رو بلند کن و به طور کامل از روی گوشی برش دار.

تو این مرحله، کاور دکمه‌های کناری گوشی کاملا آزاد هستن و اگه گوشی رو برگردونی ممکنه بیفتن زمین و گم بشن. پس حواست حسابی بهشون باشه.

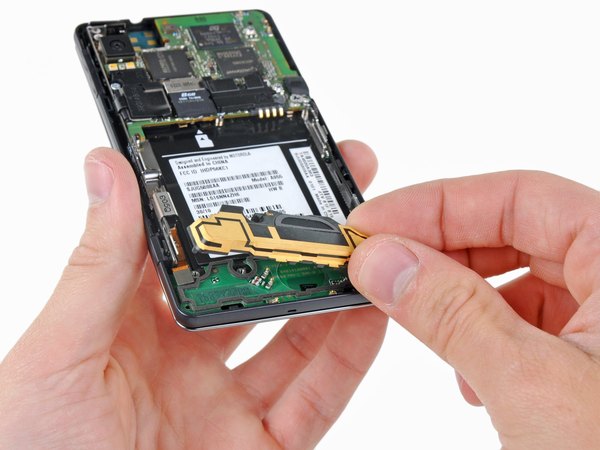

حالا مجموعه اسپیکر و آنتن رو با دستت بگیر و با احتیاط به سمت بالا بکش تا از روی شاسی گوشی برداشته بشه.

یه نکته برای وقتی که می‌خوای گوشی رو دوباره ببندی: تو این مرحله حتما چک کن که اگه دکمه‌های پاور، دوربین یا تنظیم صدا افتادن، دوباره سر جاشون قرارشون بدی.

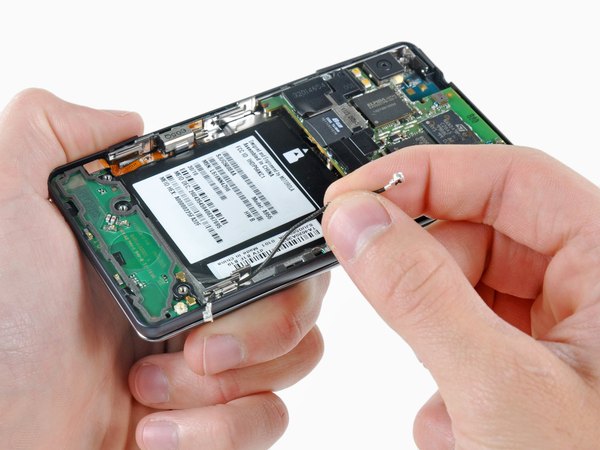

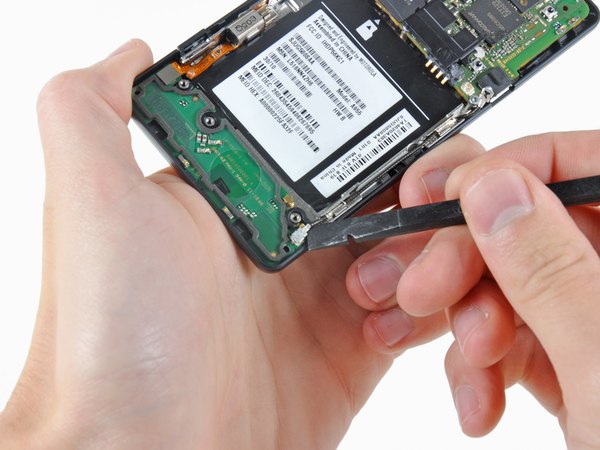

با استفاده از اسپاجر، کانکتورهای کابل آنتن رو از روی سوکت‌هاشون (چه روی مادربرد و چه روی برد اسپیکر/آنتن) به سمت بالا اهرم کن تا جدا بشن. حالا کابل آنتن رو از داخل گیره‌های فلزی کوچیکی که در امتداد لبه قاب جلویی قرار دارن بیرون بکش تا مسیرش کاملا آزاد بشه.

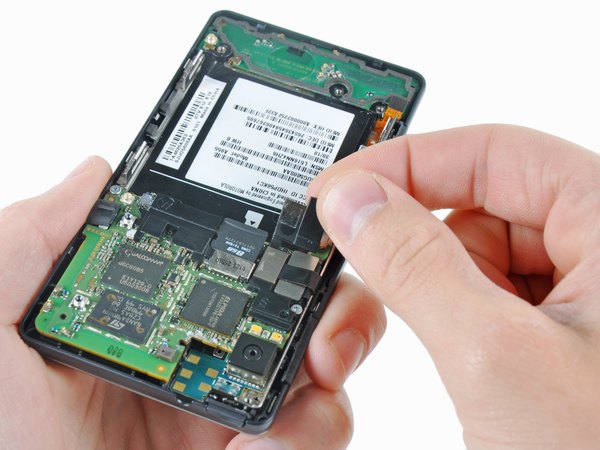

یه برچسب لاستیکی مشکی رنگ روی مادربرد هست که روی کانکتورهای دکمه‌های کناری و فلت تصویر رو پوشونده. لبه‌اش رو بگیر و به آرومی از روی برد جداش کن.

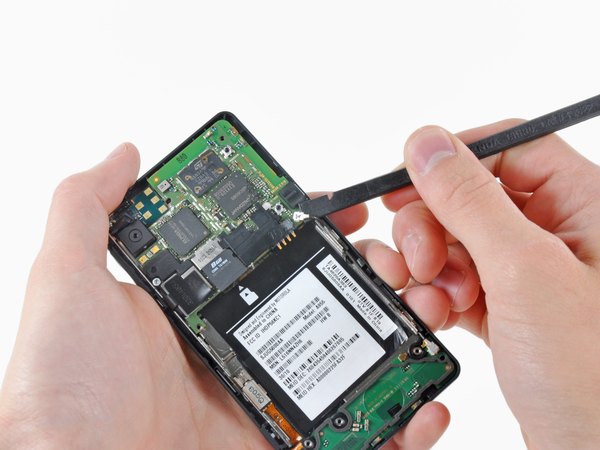

سر تخت اسپاجر رو بذار زیر کانکتور دکمه‌های پاور و ولوم و یه تقه کوچیک به سمت بالا بزن تا از سوکتش روی مادربرد جدا بشه.

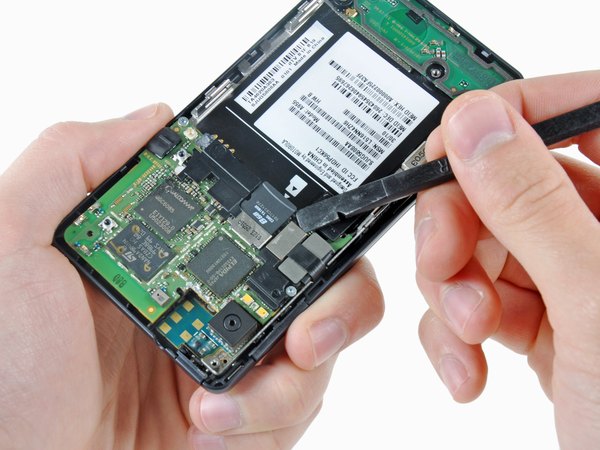

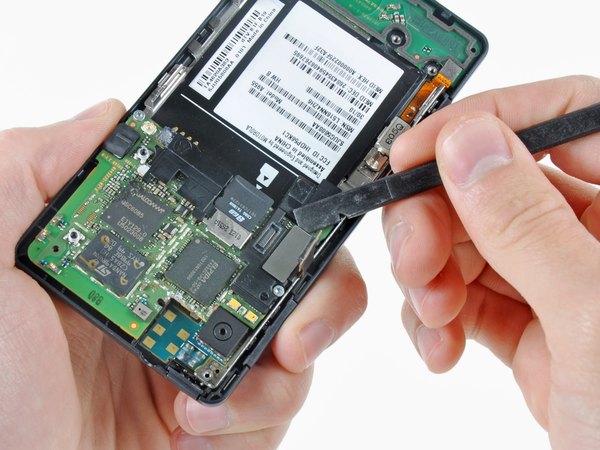

دقیقا مثل مرحله قبل، از قسمت تخت اسپاجر استفاده کن تا کانکتور فلت تصویر رو هم از روی مادربرد آزاد کنی. خیلی مراقب باش به خود کابل فلت آسیبی نزنی.

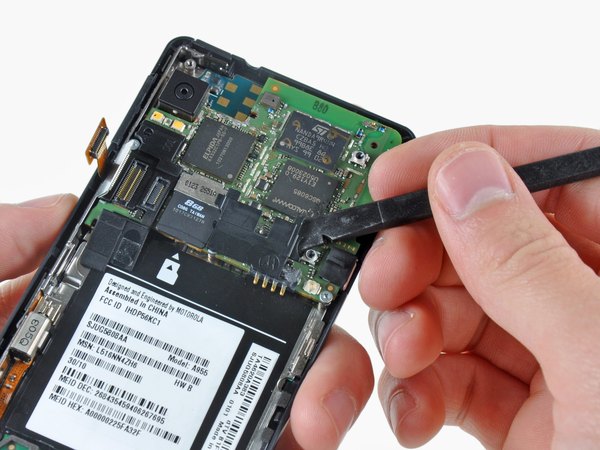

یه قطعه پلاستیکی مشکی کوچیک هم به کانکتور باتری چسبیده. با همون سر تخت اسپاجر اون رو هم جدا کن تا مزاحم بیرون آوردن مادربرد نشه.

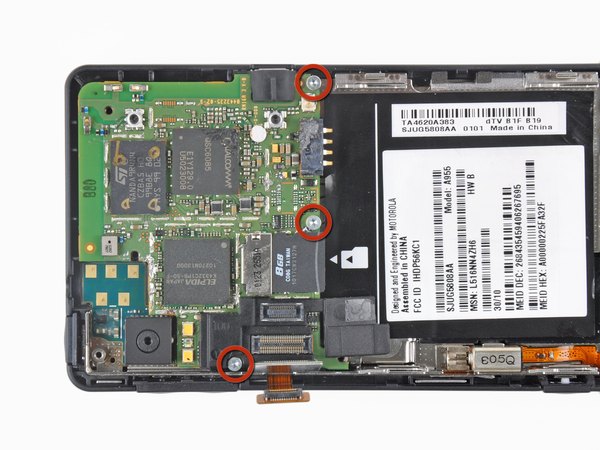

← حالا نوبت باز کردن سه تا پیچ 3.8 میلی‌متری T5 Torx هست که مادربرد رو روی قاب جلویی محکم نگه داشتن.

به هیچ وجه الان سعی نکن مادربرد رو کامل دربیاری! برد هنوز با فلت کیبورد به دستگاه وصله و اگه بکشیش، فلت پاره می‌شه.

خیلی با احتیاط مادربرد رو از روی قاب جلویی بلند کن و کنار گوشی بخوابون. فقط یادت نره که فلت کیبورد هنوز وصله، پس بهش کشیدگی یا فشار وارد نکن.

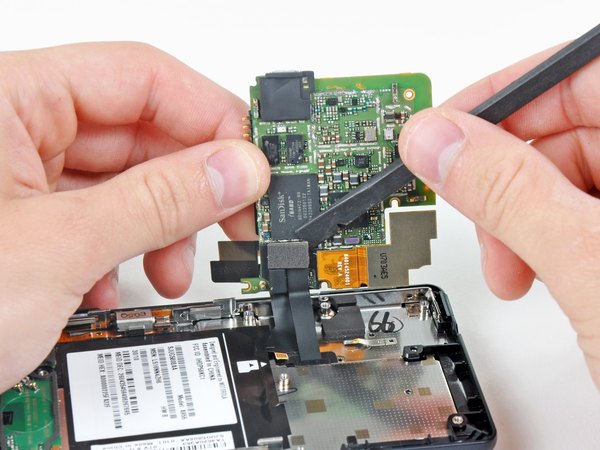

حالا با اسپاجر، کانکتور فلت کیبورد رو مستقیم به سمت بالا اهرم کن تا از روی مادربرد جدا بشه. الان دیگه برد کاملا آزاده و می‌تونی اون رو از گوشی جدا کنی و بری سراغ نصب برد جدید.

به همین راحتی تونستی مادربرد رو جدا کنی! الان دیگه می‌تونی برد جدید و سالم رو سر جاش قرار بدی. برای بستن گوشی فقط کافیه این مسیر رو از آخر به اول طی کنی.
