تعویض قاب و شاسی Game Boy Advance

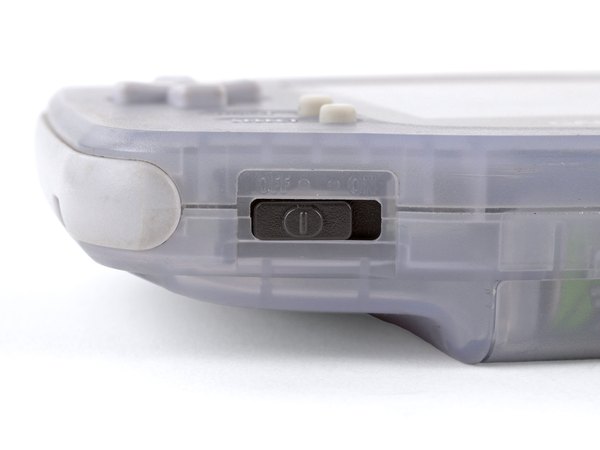

قبل از اینکه کار روی کنسول رو شروع کنی، دکمه پاور رو روی حالت خاموش (OFF) قرار بده و اگه کابلی بهش وصله جداش کن. اگه کارتریج بازی داخل دستگاه مونده، اون رو هم حتما بیرون بیار.

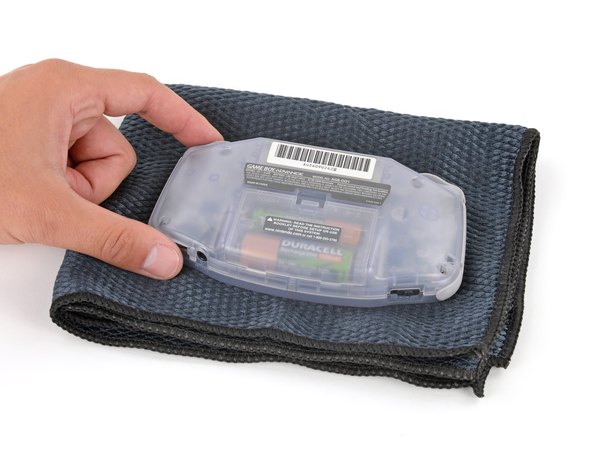

چون تو بیشتر مراحل تعمیر، دستگاه از سمت صفحه نمایش روی میز قرار می‌گیره، بهتره یه پارچه تمیز و نرم زیرش پهن کنی تا روی شیشه خط و خشی نیفته.

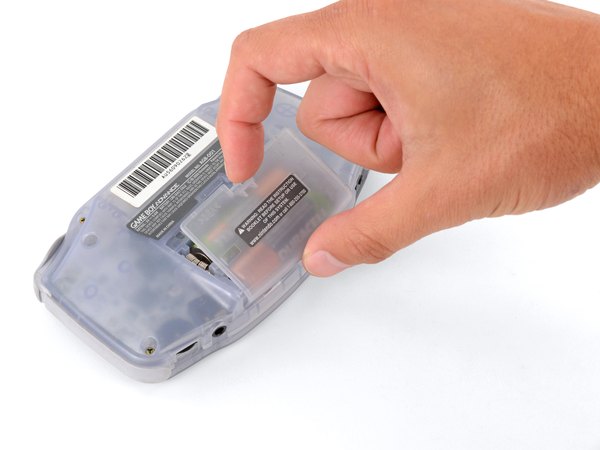

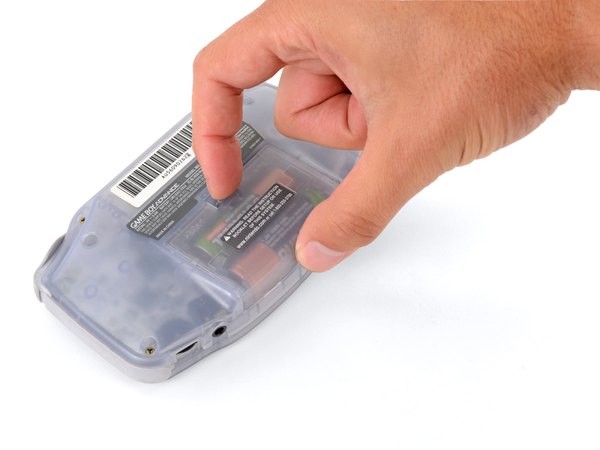

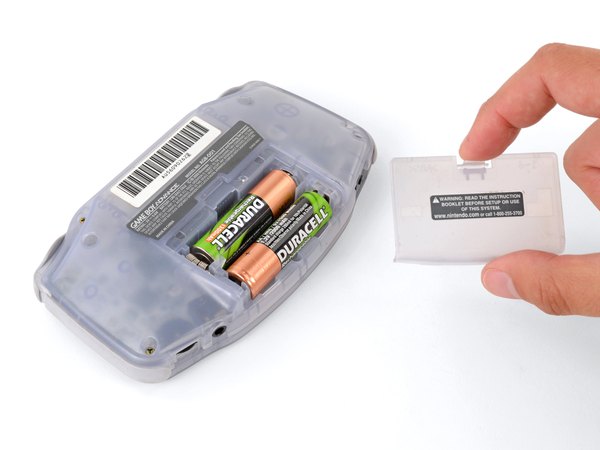

با انگشتت گیره درپوش باتری رو فشار بده و درپوش رو به سمت بیرون بکش تا کاملا از دستگاه جدا بشه.

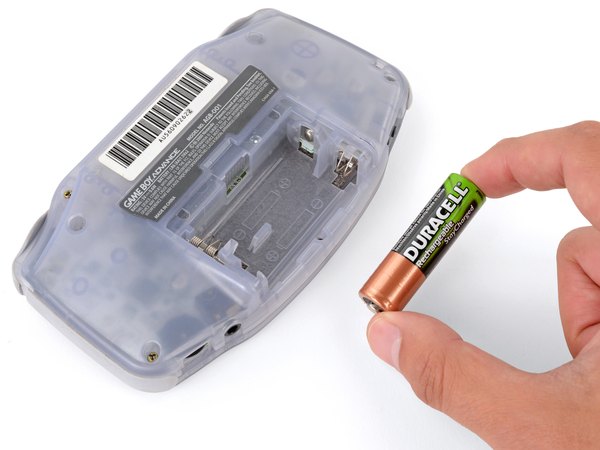

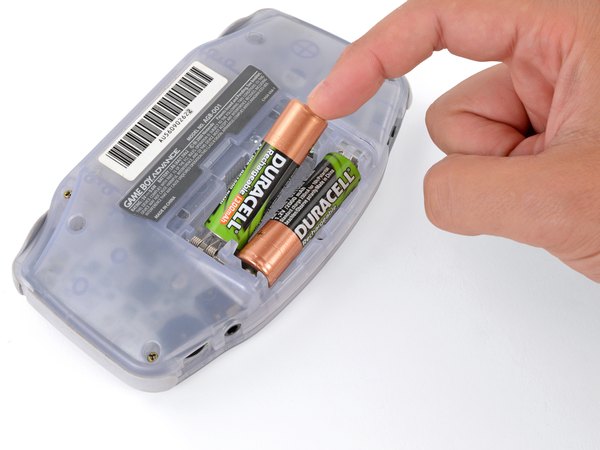

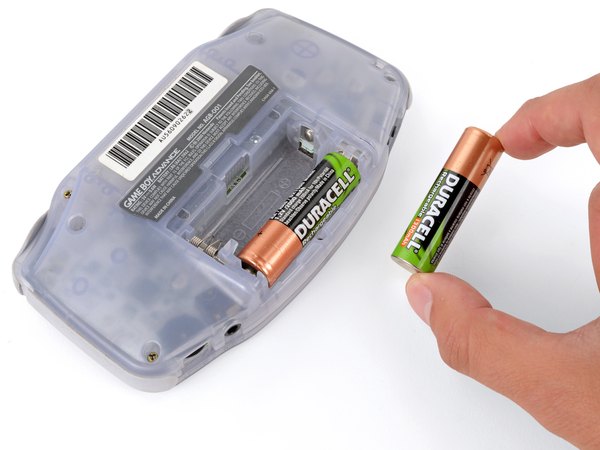

دو تا باتری قلمی (AA) رو از داخل محفظه دربیار.

اگه دیدی پایانه‌های فلزی باتری سولفاته شدن، الان بهترین فرصته که تمیزشون کنی. برای دسترسی بهتر به این قسمت، تو مراحل بعدی قاب پشتی رو کلا باز می‌کنیم.

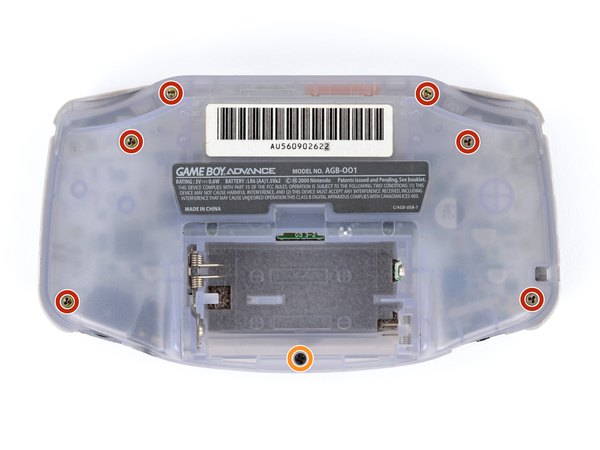

حالا باید هفت تا پیچی که قاب پشتی رو نگه داشتن باز کنی:

← شش تا پیچ 9.4 میلی‌متری سه‌سو (Y0)

← یه دونه پیچ 8.5 میلی‌متری چهارسو (JIS 1)

حواست باشه که از پیچ‌گوشتی سایز نامناسب استفاده نکنی، چون ممکنه پیچ‌ها هرز بشن. پیچ‌گوشتی رو محکم رو به پایین فشار بده و خیلی آروم بچرخون.

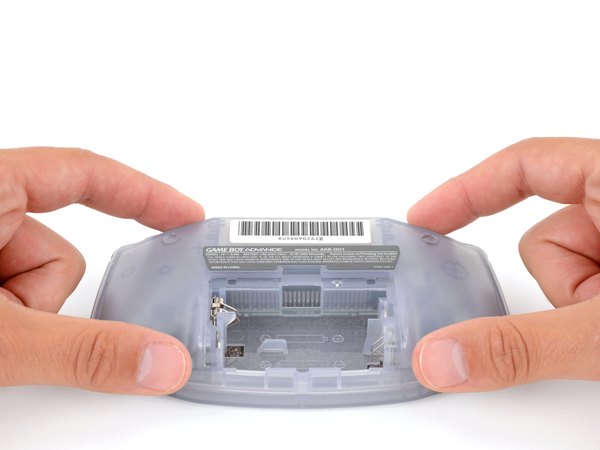

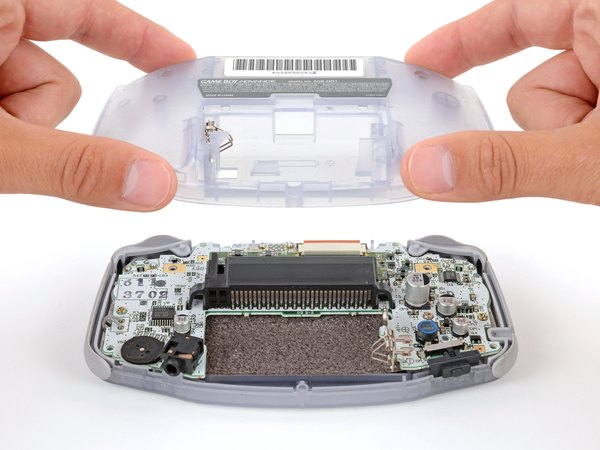

قاب پشتی کنسول رو مستقیم به سمت بالا بکش و از روی دستگاه برش دار.

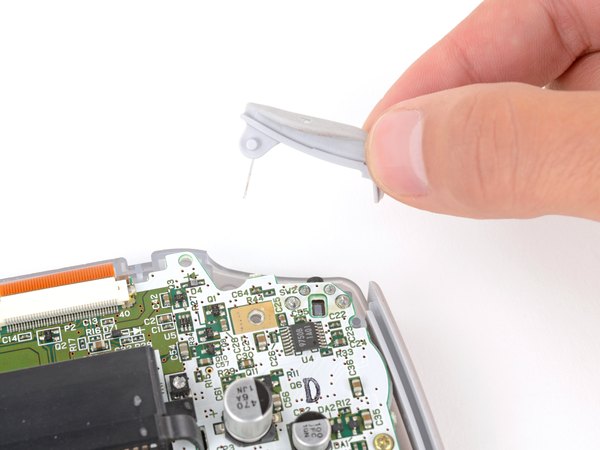

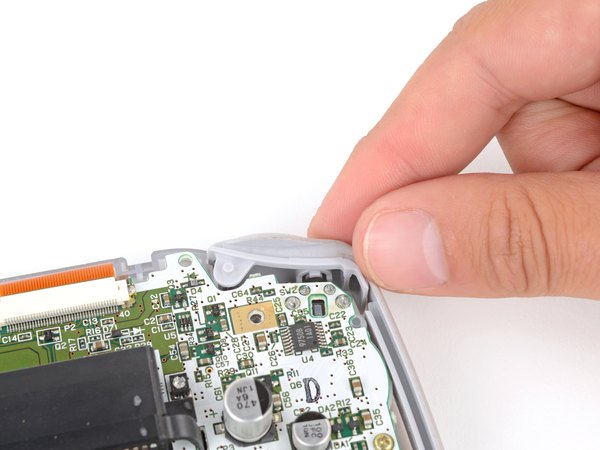

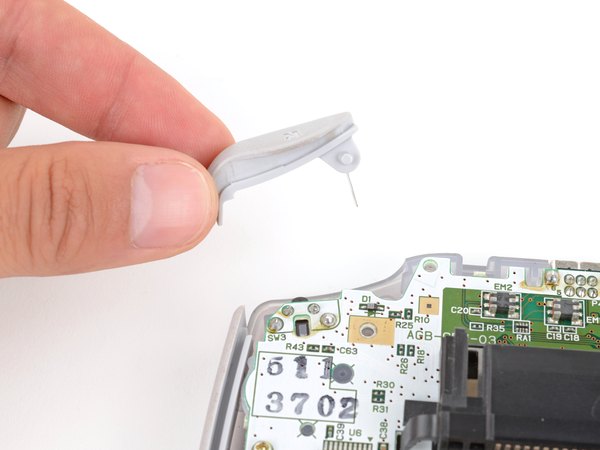

دکمه‌های بالایی دستگاه (همون دکمه‌های L و R معروف) رو به صورت عمودی به سمت بالا بکش تا از جای خودشون خارج بشن.

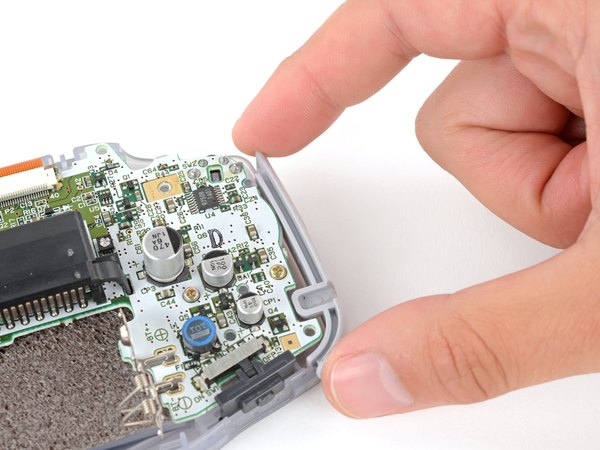

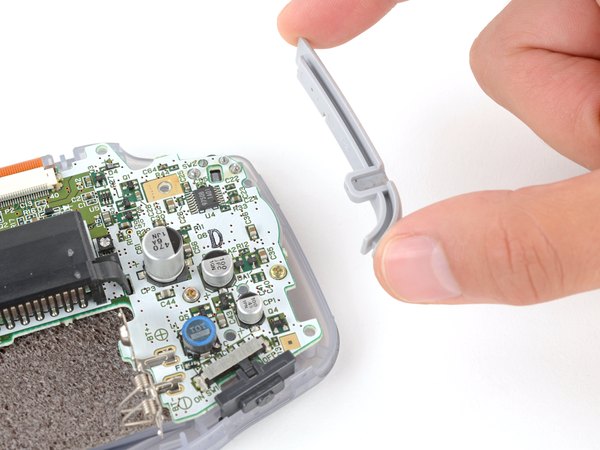

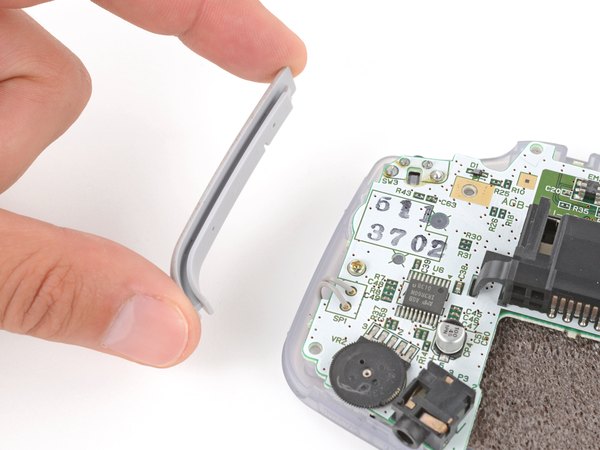

بامپرهای پلاستیکی بغل دستگاه رو هم خیلی راحت به سمت بالا هدایت کن و برش دار.

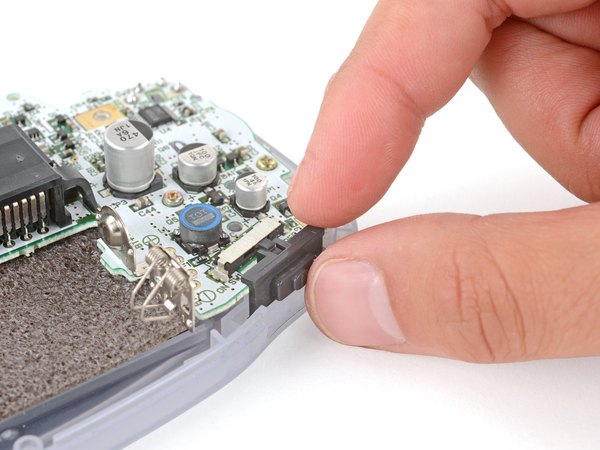

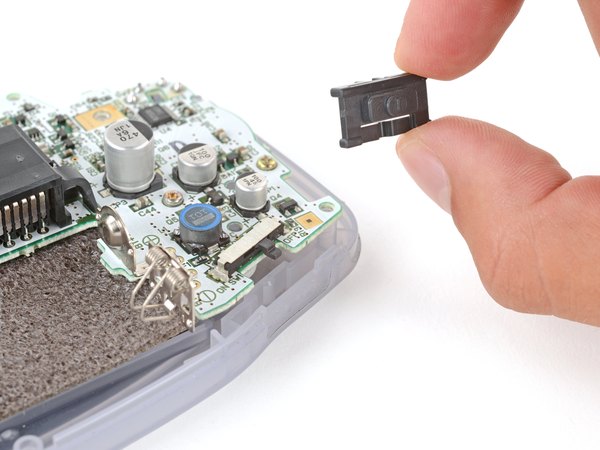

درپوش پلاستیکی دکمه پاور رو بلند کن و کنار بذار.

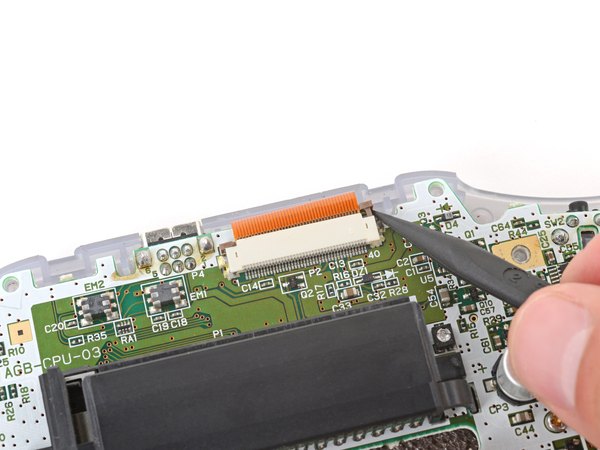

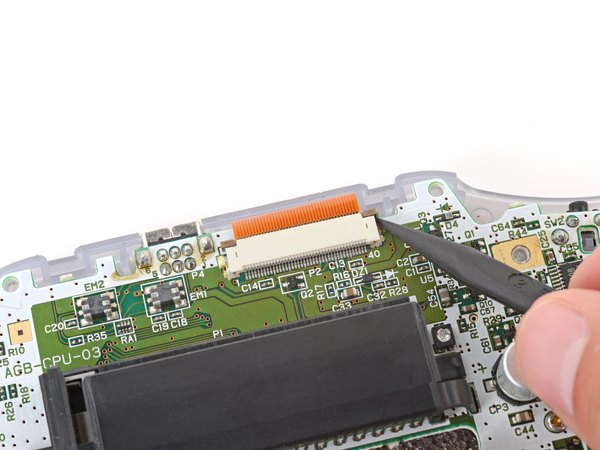

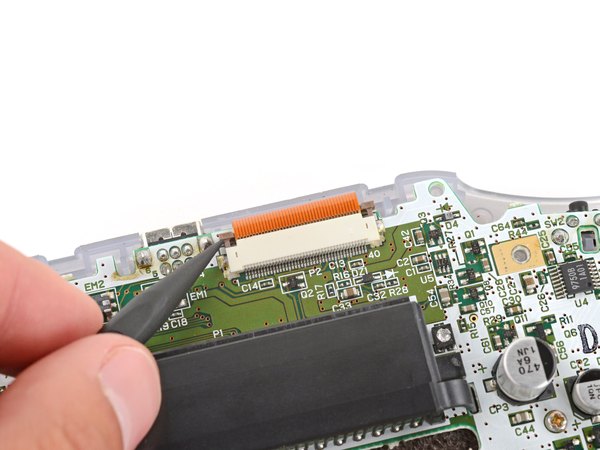

با نوک اسپاجر، هر دو طرف گیره قفل‌کننده کانکتور فلت صفحه نمایش رو به سمت بالا هول بده تا باز بشه.

وقتی گیره باز می‌شه یه صدای کلیک ظریف می‌شنوی یا حسش می‌کنی. حواست باشه بیش‌ازحد فشار نیاری، وگرنه ممکنه گیره کلا از کانکتور جدا بشه و دردسر درست کنه.

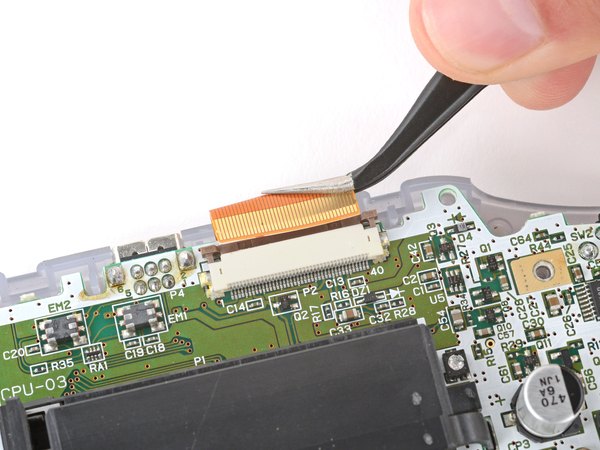

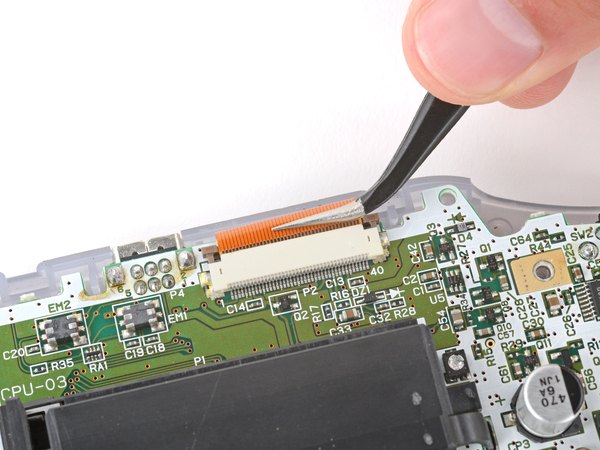

با یه پنس، فلت تصویر رو خیلی آروم و مستقیم از داخل سوکتش بیرون بکش.

این کابل باید خیلی راحت و بدون هیچ فشاری بیرون بیاد. اگه دیدی گیر کرده، احتمالا گیره‌های کانکتور تو مرحله قبل کامل باز نشدن؛ پس دوباره چکشون کن.

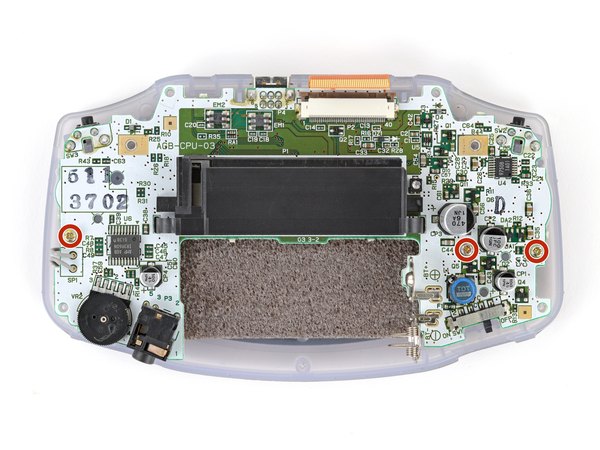

← با استفاده از پیچ‌گوشتی چهارسو (JIS 1)، سه تا پیچ 7 میلی‌متری که مادربرد رو روی قاب نگه داشتن باز کن.

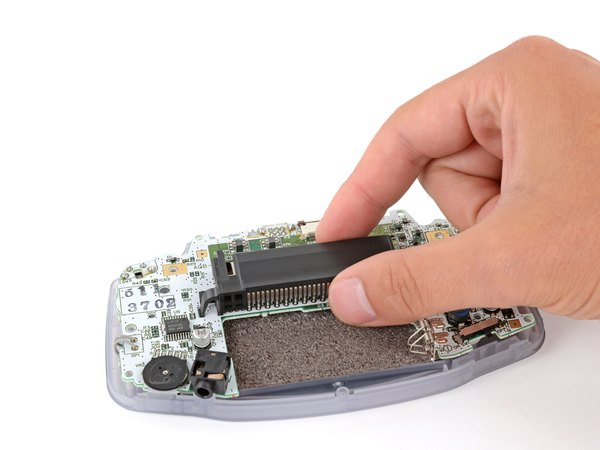

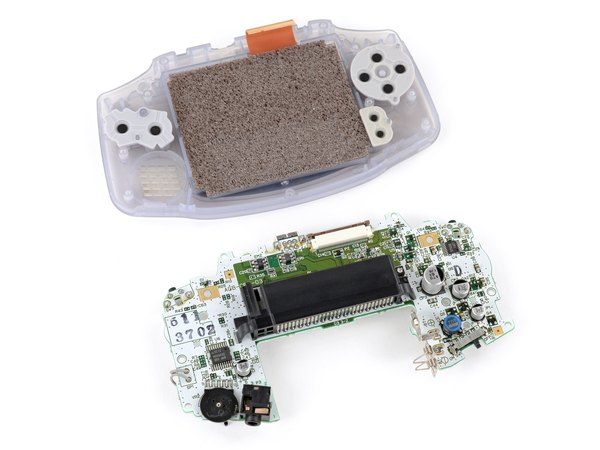

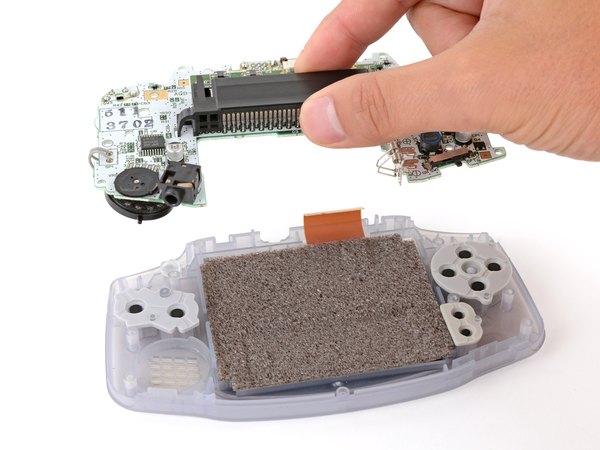

با انگشتات لبه‌های کارتریج‌خوان (جای نوار بازی) رو بگیر و مادربرد رو مستقیم به سمت بالا بکش تا از روی قاب برداشته بشه.

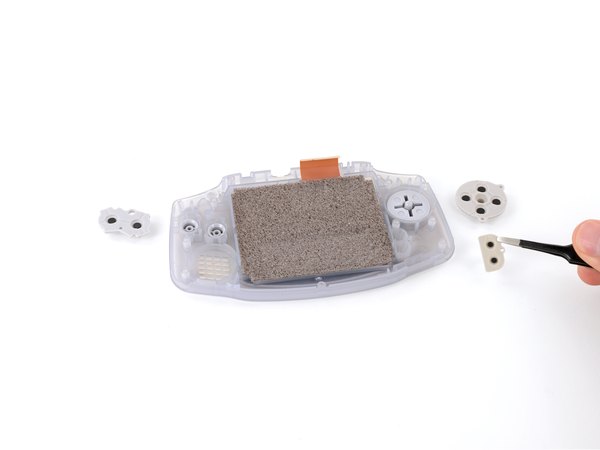

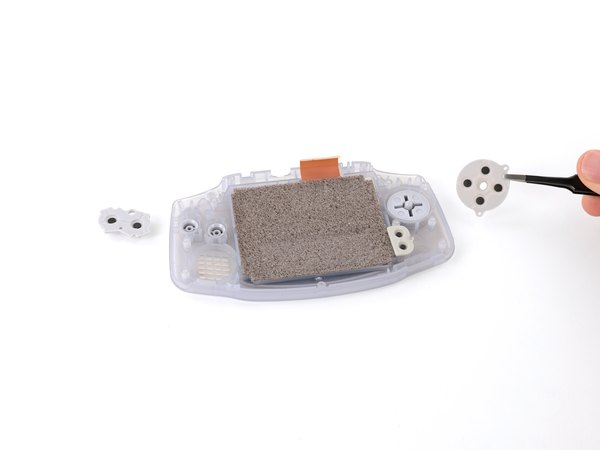

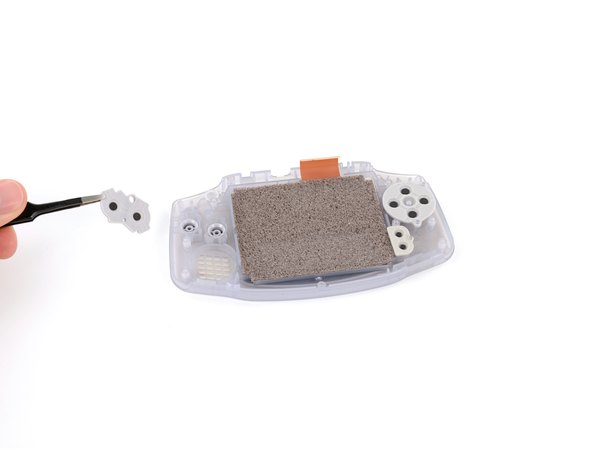

حالا با پنس یا انگشتت، پدهای سیلیکونی که زیر دکمه‌های اصلی (A و B)، دکمه‌های جهت‌دار (D-pad) و دکمه‌های Start/Select قرار دارن رو بردار.

اگه دیدی یکی از پدها روی قاب نیست، احتمالا به خود مادربرد چسبیده؛ یه نگاهی به اونجا بنداز.

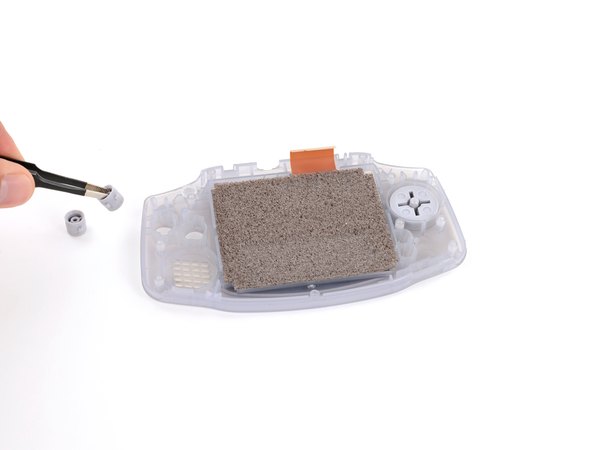

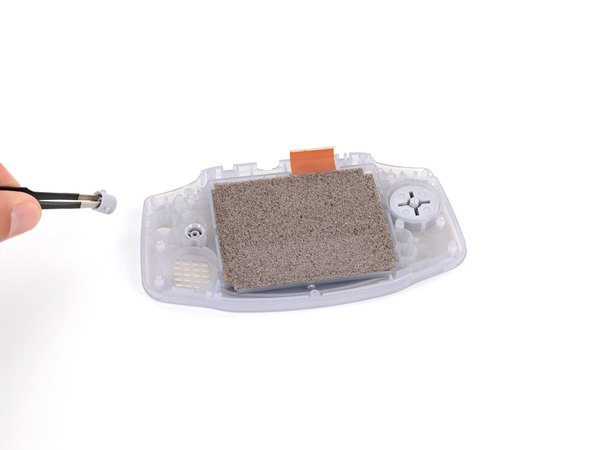

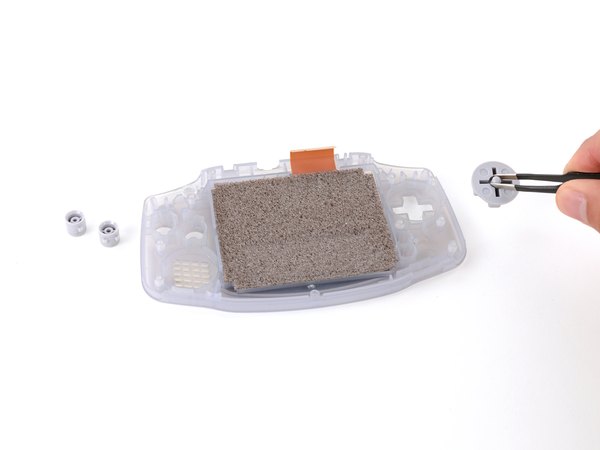

دکمه‌های پلاستیکی A و B و همچنین دکمه‌های جهت‌دار رو با دست یا پنس از جای خودشون خارج کن.

دکمه‌های Start و Select با همون پد سیلیکونی یکپارچه هستن، پس اینجا دکمه دیگه‌ای برای برداشتن نمونده.

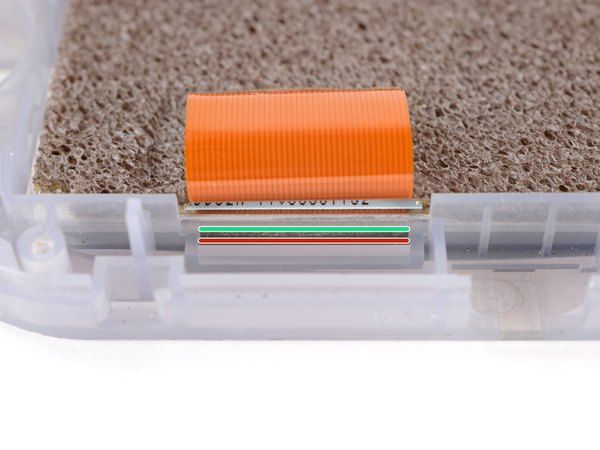

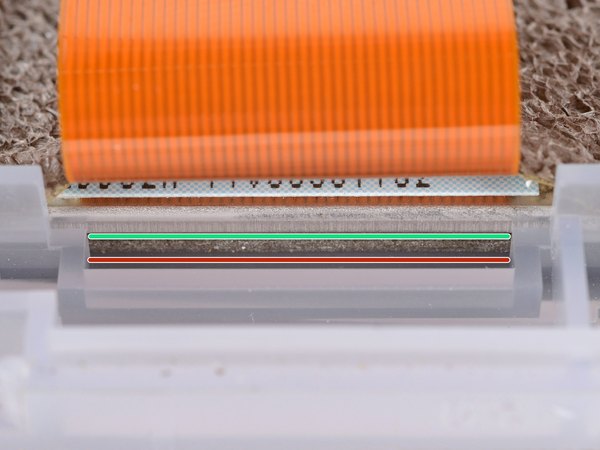

قبل از اینکه بخوای صفحه نمایش رو جدا کنی، باید دقیقا بدونی ابزارت رو کجا وارد کنی:

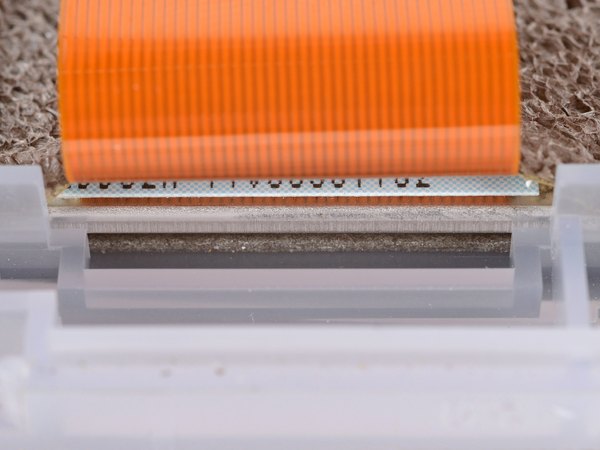

← بین صفحه نمایش و نوار چسب دورش یه شیار هست. اسپاجر رو باید دقیقا همینجا (زیر خود صفحه نمایش) وارد کنی تا نوار چسب سالم بمونه.

← بین نوار چسب و قاب هم یه شیار هست. هرگز ابزارت رو اینجا وارد نکن، چون ممکنه به چسب و واشر دورش آسیب بزنی.

موقع برداشتن صفحه نمایش خیلی مراقب باش که واشر چسبناکی که اون رو به قاب متصل کرده، کش نیاد یا پاره نشه.

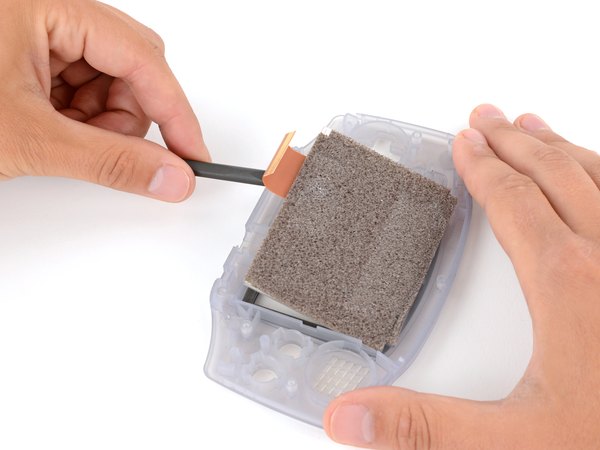

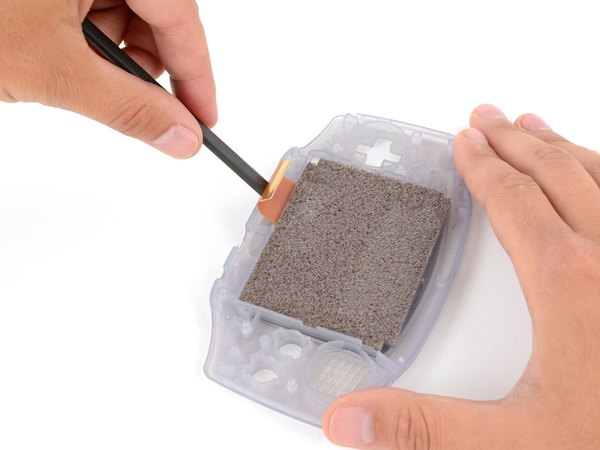

سر تخت اسپاجر رو زیر صفحه نمایش ببر و آروم به سمت بالا اهرم کن. با یه فشار ملایم و پیوسته اجازه بده چسب‌های زیرش کم‌کم جدا بشن.

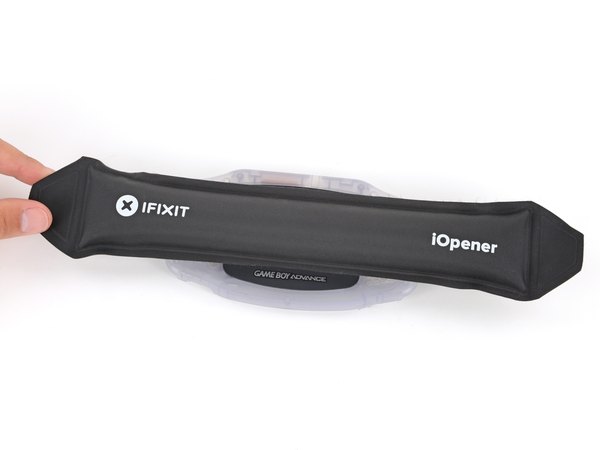

اگه دیدی صفحه نمایش سفت چسبیده و جدا نمی‌شه، دستگاه رو برگردون و روی صفحه رو حدود دو دقیقه با یه پد حرارتی یا کیسه آب‌گرم گرم کن تا چسب‌ها نرم بشن. می‌تونی از سشوار با باد ملایم هم استفاده کنی، فقط مراقب باش حرارت زیاد پلاستیک قاب رو آب نکنه.

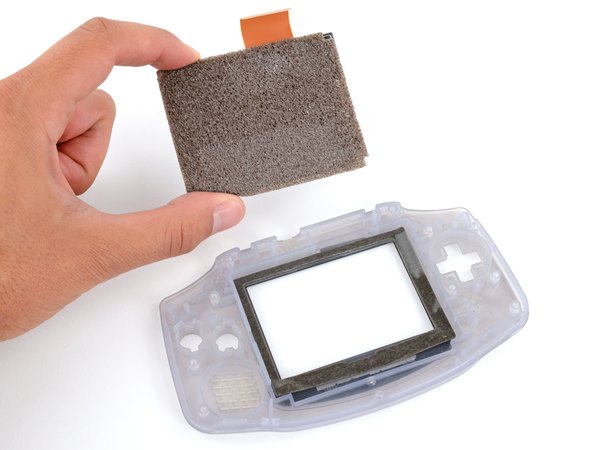

صفحه نمایش رو با احتیاط بلند کن و کامل از روی قاب بردار.

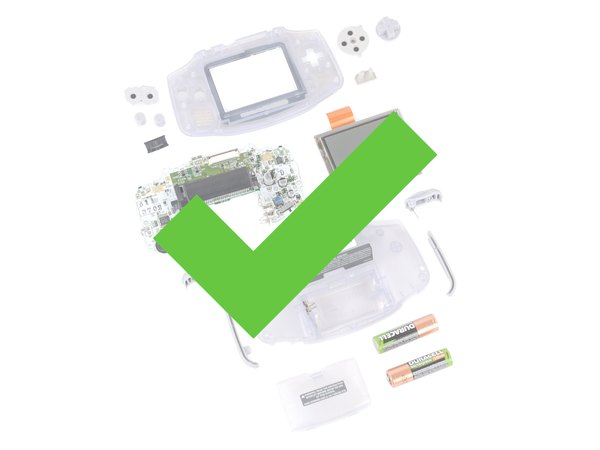

کار باز کردن گیم بوی با موفقیت تموم شد! از اینجا به بعد بهت می‌گیم چطوری تمام این قطعات رو روی قاب جدیدت سوار کنی.

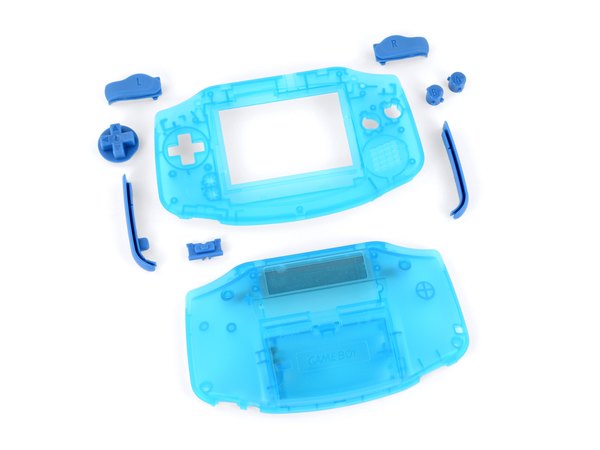

قبل از شروع بستن دستگاه، قاب جدید و دکمه‌هاش رو کنار هم بچین. اونا رو با قطعات فابریک مقایسه کن چون شاید لازم باشه بعضی چیزها رو جابه‌جا کنی:

ممکنه دکمه‌های جدیدت با یه سری زائده‌های پلاستیکی به هم وصل باشن. اگه اینطوره، اونا رو از هم جدا کن و پلاستیک‌های اضافیش رو دور بنداز.

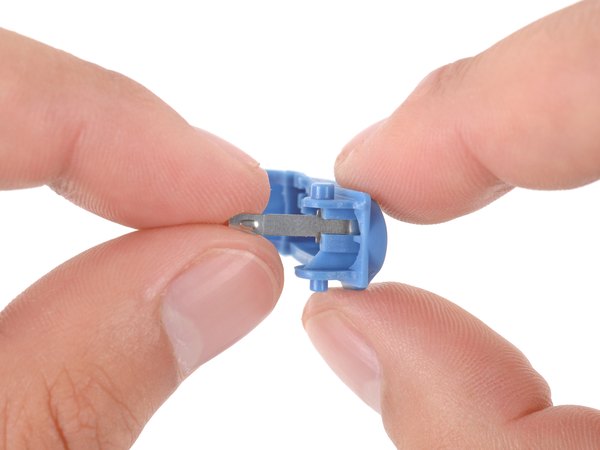

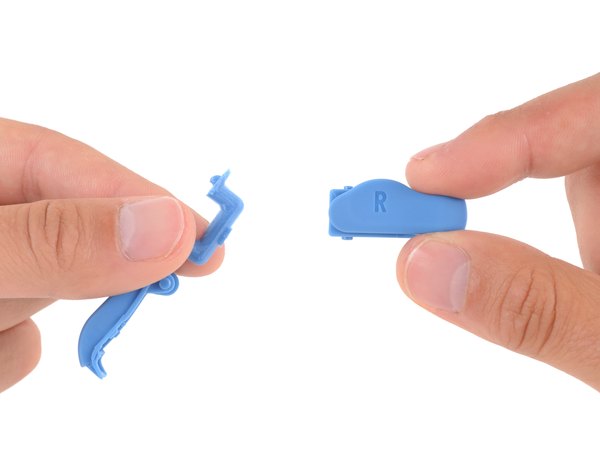

دکمه‌های شانه‌ای (L و R) برای کار کردن به اون بازوهای فلزی کوچیک نیاز دارن. اگه پک قاب جدیدت این فلزها رو نداره، باید از روی دکمه‌های قدیمی بازشون کنی و به جدیدها انتقال بدی.

موقع جا زدن بازوهای فلزی، دقت کن که خمیدگی بازو باید به سمت داخل باشه. در صورت تمایل می‌تونی یه قطره خیلی کوچیک چسب قطره‌ای هم ته بازو بزنی تا محکم روی دکمه بشینه.

وقتی قطعات جدید رو آماده کردی، اونا رو از قطعات کهنه دور نگه دار تا یه وقت اشتباهی قطعه قدیمی رو روی دستگاه نبندی!

اگه قاب جدیدت از قبل طلق شیشه‌ای روی صفحه داره، می‌تونی از این مرحله رد بشی.

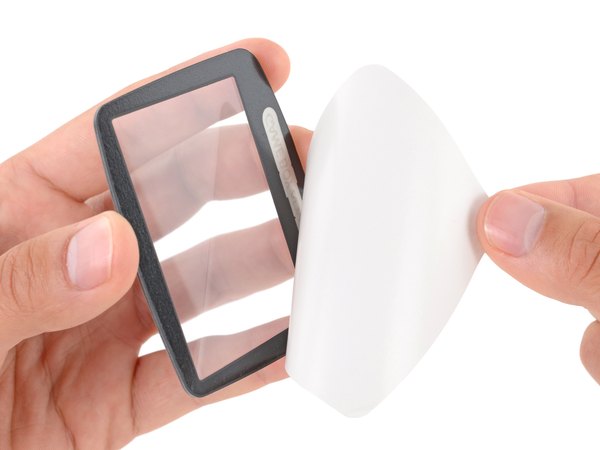

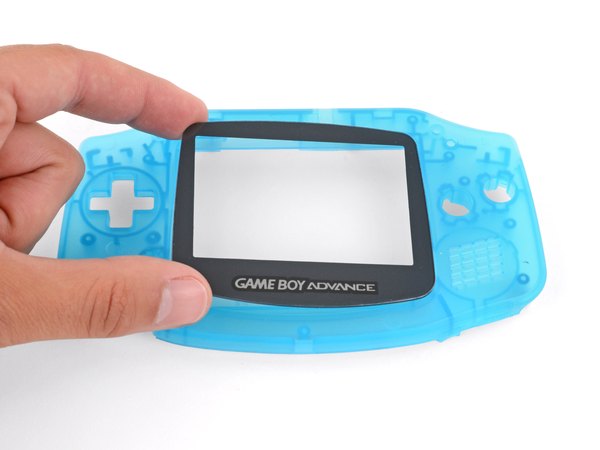

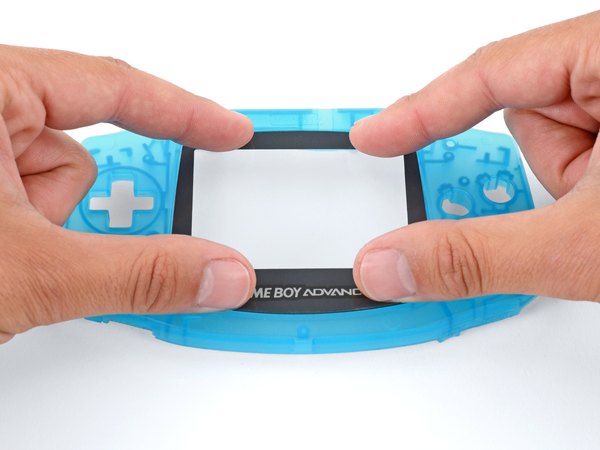

برچسب پشت محافظ شیشه‌ای جدید رو بکن و اون رو محکم روی قاب جلویی فشار بده تا سر جاش بچسبه.

معمولا روی این طلق‌های جدید یه سلفون محافظ هم کشیده شده. برای اینکه موقع کار خط و خشی روش نیفته، بذار تا آخر تعمیر همونجا بمونه و دستش نزن.

اگه قاب جدیدت صفحه نمایش آماده داره، دو مرحله بعدی رو نادیده بگیر.

برای نصب روی قاب جدید به یه واشر (نوار چسب دور صفحه) نیاز داری. اگه روی قاب جدیدت این واشر نصب شده بود، از این مرحله رد شو.

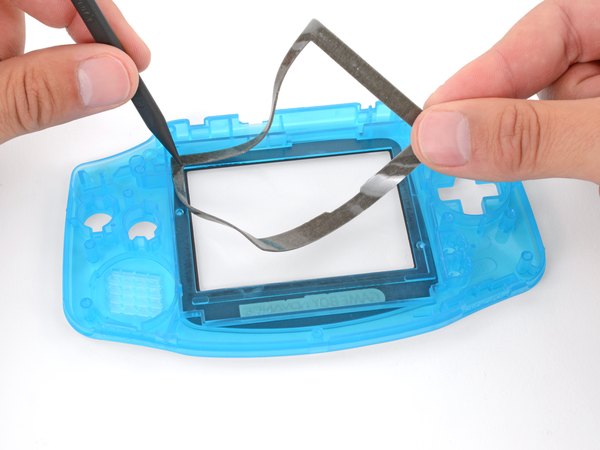

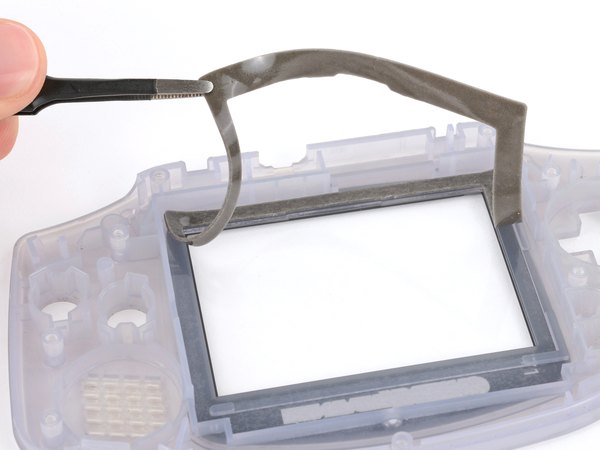

اگه پک قاب جدیدت واشر نداره، باید خیلی بااحتیاط واشر قدیمی رو از روی قاب قبلی (یا خود صفحه نمایش) جدا کنی. ولی اگه واشر جدید داری، فقط کافیه برچسبش رو بکنی.

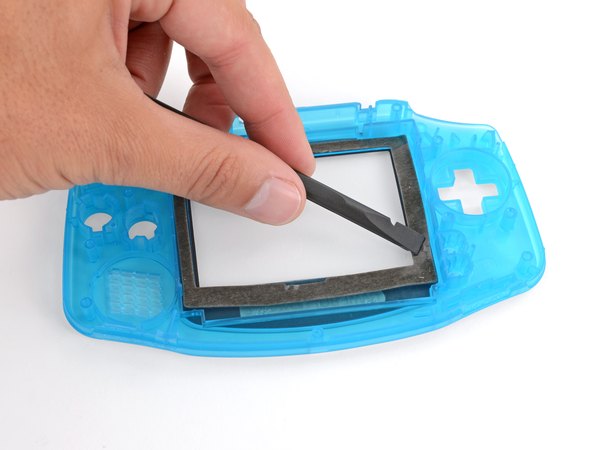

با انگشتات واشر رو دقیقا سر جاش تنظیم کن و روی قاب جدید بچسبون. می‌تونی از اسپاجر هم کمک بگیری تا لبه‌هاش کامل و بدون چروک بچسبه.

قبل از اینکه صفحه رو جا بزنی، به این نکات دقت کن:

اگه داری همون صفحه نمایش قبلی رو نصب می‌کنی، الان بهترین موقع‌ست که با یه پارچه تمیز و بدون پرز گرد و خاکش رو پاک کنی. اگه صفحه نمایش جدید خریدی، حتما چک کن که برچسب‌های محافظش رو کنده باشی.

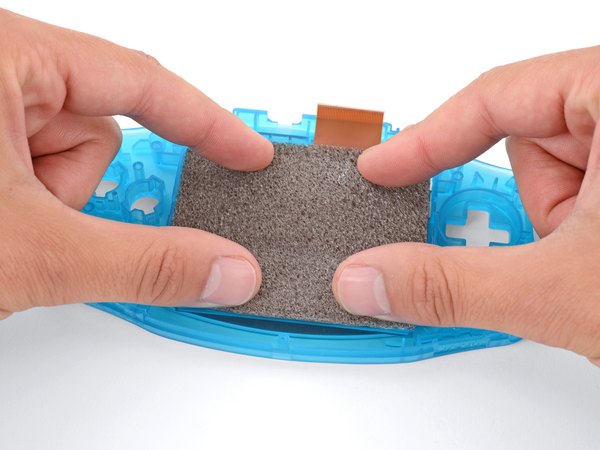

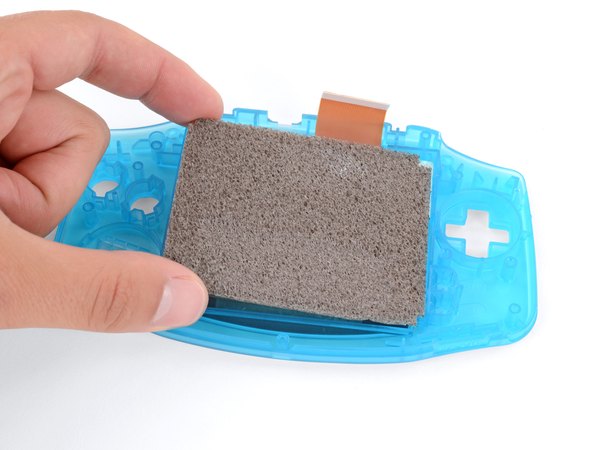

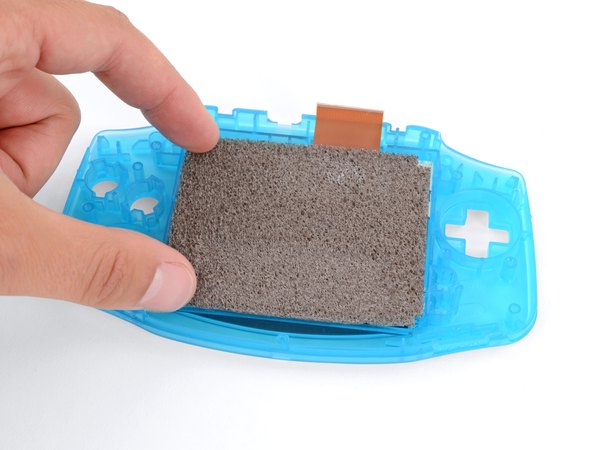

حالا صفحه رو داخل فرورفتگی مخصوصش بذار و دور تا دورش رو با انگشت محکم فشار بده تا کامل به واشر چسبناک زیرش بچسبه و کیپ بشه.

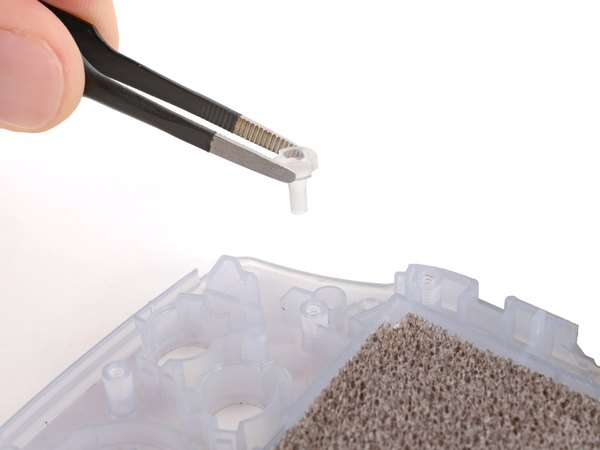

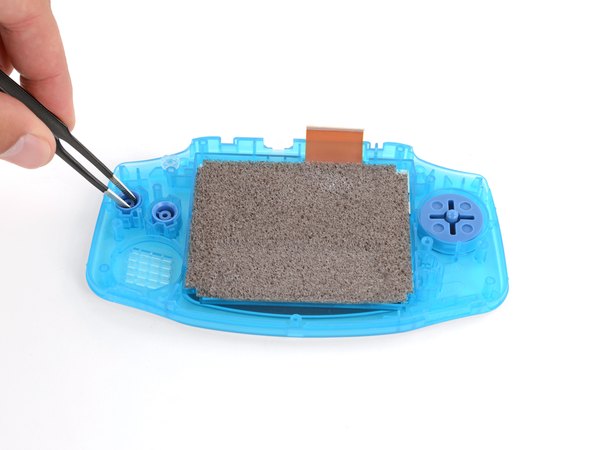

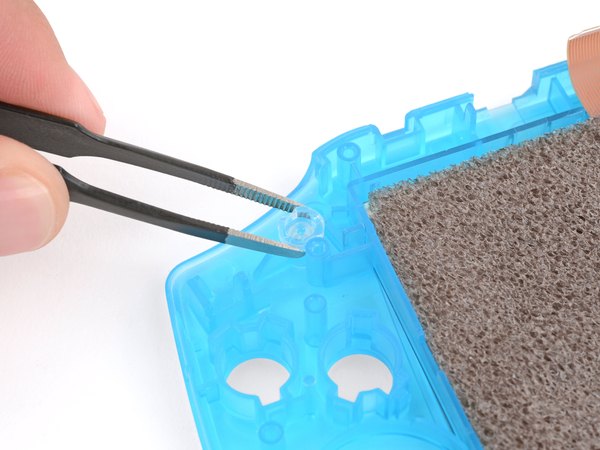

اگه داخل پک قاب جدیدت اون قطعه پلاستیکی کوچیک و شفاف که نور چراغ پاور رو پخش می‌کنه نیست، باید با پنس اون رو از قاب قدیمی (قسمت بالای دکمه‌ها) دربیاری. حالا با پنس همون قطعه شفاف رو توی سوراخ مخصوصش روی قاب جدید قرار بده.

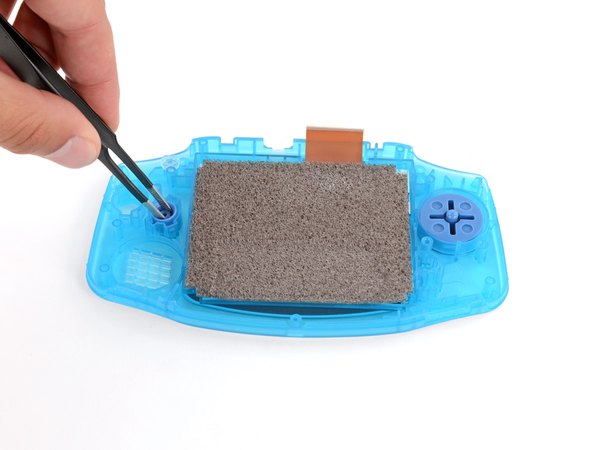

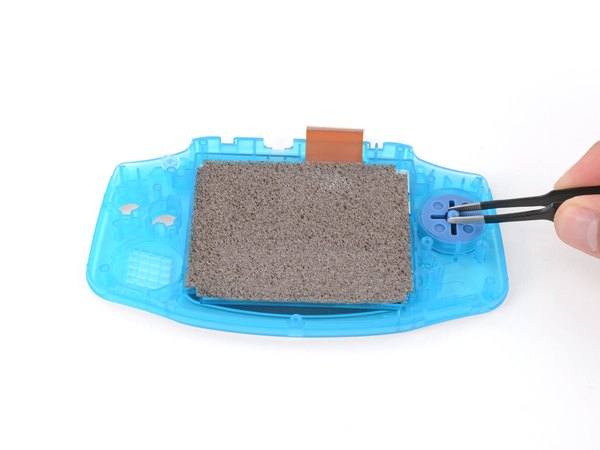

با استفاده از پنس یا دستت، دکمه‌های A و B و کلید جهت‌دار رو سر جاشون بذار.

دکمه‌های A و B یه سری خارهای خاص دارن که فقط تو جهت درست خودشون جا می‌رن. اما کلید جهت‌دار (D-pad) اینطوری نیست و تو هر جهتی که بذاریش مشکلی نداره.

همون‌طور که قبلا گفتیم، دکمه‌های Start و Select با پد سیلیکونی یکپارچه‌ن و اینجا قطعه پلاستیکی جداگانه‌ای برای نصب ندارن.

برای اینکه پدهای سیلیکونی کامل سر جاشون بشینن، شاید لازم باشه قاب رو کمی از روی میز بلند کنی. چون اگه قاب صاف روی میز باشه، دکمه‌ها به پدها فشار میارن و نمی‌ذارن درست نصب بشن.

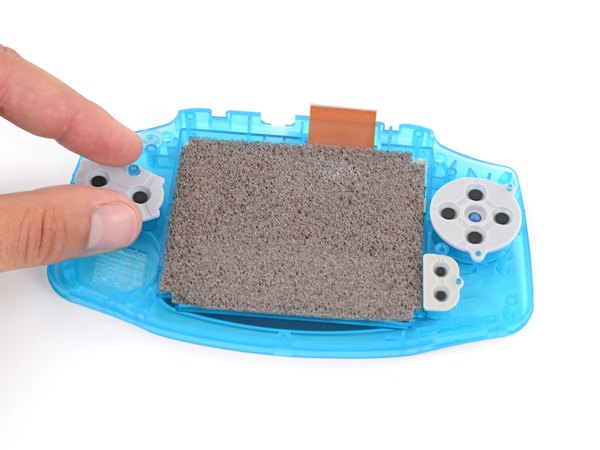

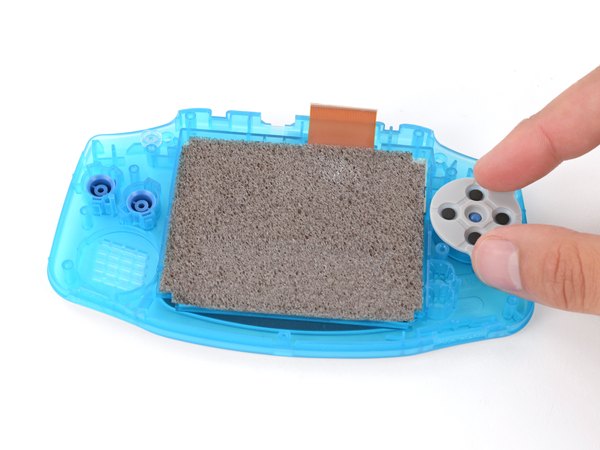

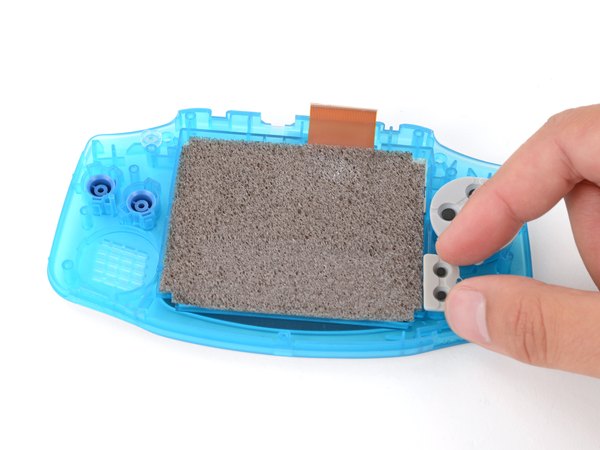

با انگشتت هر سه تا پد سیلیکونی رو محکم سر جاشون فشار بده؛ یکی برای دکمه‌های A و B، یکی برای کلید جهت‌دار و یکی هم برای Start/Select.

روی هر پد یه سری سوراخ کوچیک هست که دقیقا روی پین‌های راهنمای قاب می‌شینن و کمک می‌کنن پدها کج نصب نشن.

اگه قصد ارتقای صفحه نمایش یا مادربرد رو داری، احتمالا قبل از نصب مادربرد باید یه سری لحیم‌کاری یا تغییرات انجام بدی. حتما طبق دستورالعمل قطعه جدیدت پیش برو تا همه‌چیز اصولی نصب بشه.

با یه دستت قاب جلویی رو کمی از روی میز بلند کن و سعی کن تا وقتی پیچ‌های مادربرد رو نبستی، قاب رو تو همون حالت نگه داری.

این کار باعث می‌شه بتونی مادربرد رو کامل سر جاش بخوابونی، وگرنه دکمه‌ها از پایین بهش فشار میارن و برد بالا می‌مونه.

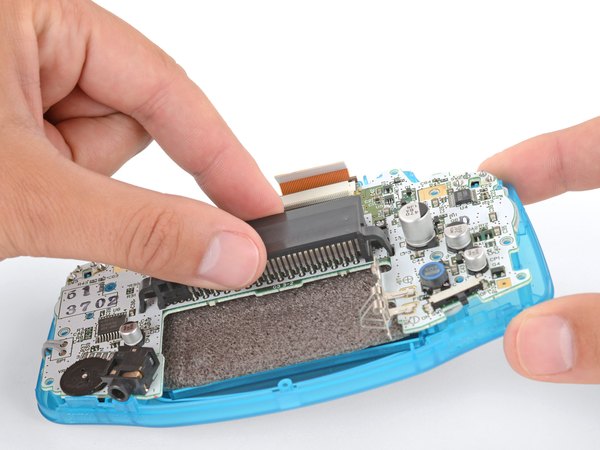

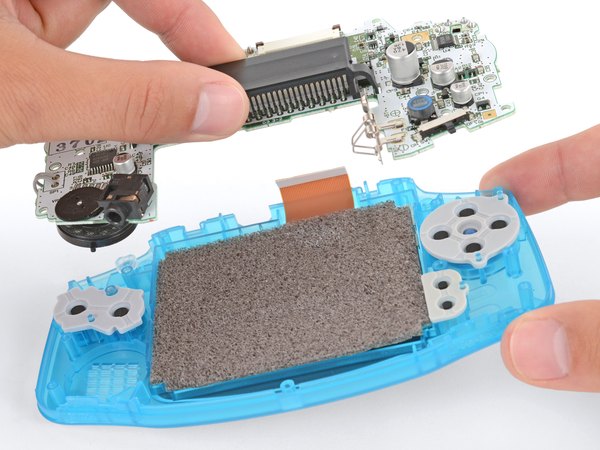

با دست دیگه‌ات، مادربرد رو از قسمت کارتریج‌خوان بگیر. مادربرد رو روی قاب قرار بده. دقت کن که اسپیکر دقیقا داخل بریدگی دایره‌ای خودش بشینه (یه زبانه کوچیک هم پایینش هست که باید چفت بشه).

وقتی برد کامل سر جاش بشینه، ممکنه یه صدای تق خیلی ضعیف بشنوی یا حسش کنی.

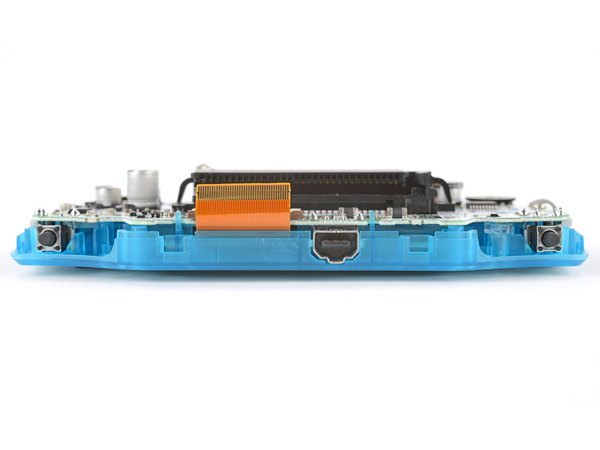

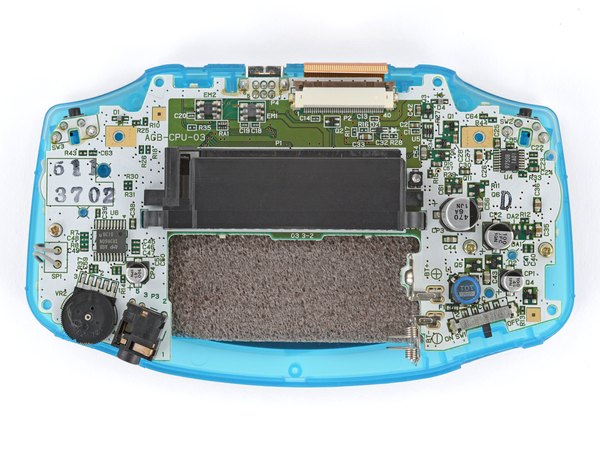

دور تا دور مادربرد رو نگاه کن تا مطمئن بشی کامل خوابیده و فاصله غیرعادی با قاب نداره. اگه دیدی کامل ننشسته، یه کم برد رو تکون بده و آروم فشارش بده تا جا بیفته.

اگه پک قاب جدیدت پیچ‌های یدکی داره، از همون‌ها استفاده کن. سایز این پیچ‌ها ممکنه یه کوچولو متفاوت باشه، پس بر اساس تعدادشون می‌تونی بفهمی هر کدوم مال کجاست. ضمنا معمولا یه پیچ اضافه هم تو پک هست.

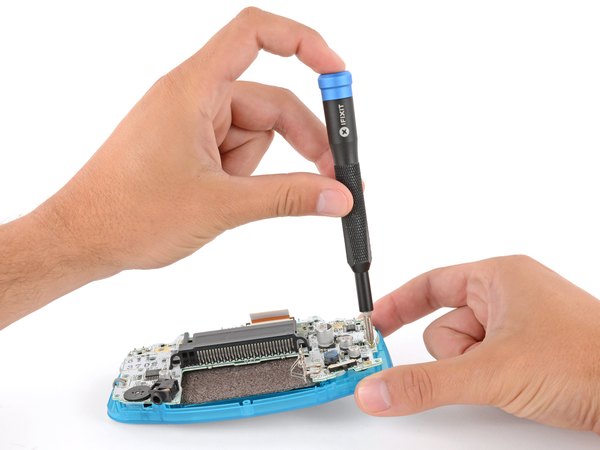

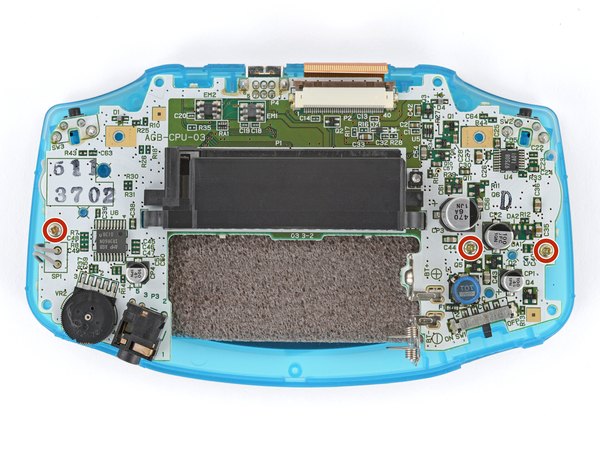

← در حالی که قاب رو کمی بلند نگه داشتی، با پیچ‌گوشتی چهارسو (JIS 1) اون سه تا پیچ 7 میلی‌متری مادربرد رو ببند.

قبل از اینکه بری مرحله بعد، حتما چک کن که برد درست نصب شده باشه:

دکمه‌های A ،B، جهت‌دار و Start/Select رو فشار بده تا مطمئن بشی نرم کار می‌کنن. لبه‌های مادربرد رو نگاه کن تا هیچ فاصله اضافه‌ای با قاب نداشته باشه. اگه حس کردی دکمه‌ها گیر دارن یا برد کج وایستاده، پیچ‌ها رو شل کن، برد رو دوباره جا بزن و پیچ‌ها رو محکم کن و تست بگیر.

اگه صفحه نمایش یا مادربرد ارتقایافته خریدی، ممکنه جای کانکتور فلت تصویر متفاوت باشه.

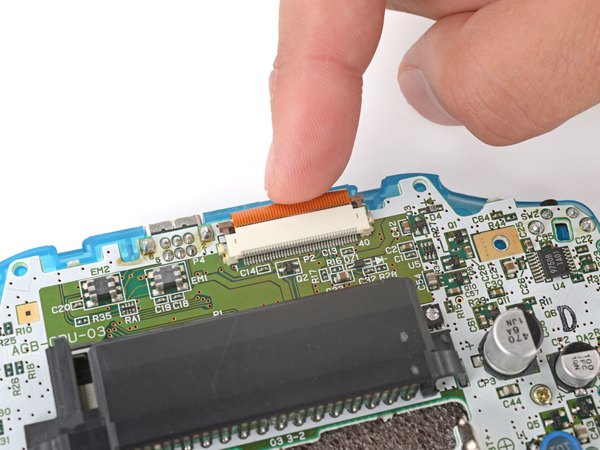

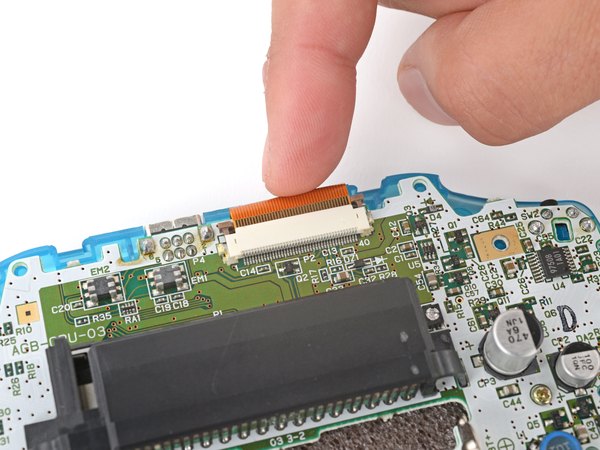

قبل از اینکه فلت رو به کانکتور بالای برد وصل کنی، حتما چک کن که هر دو گیره قفل‌کننده به سمت بالا (حالت باز) باشن. با انگشتت خیلی آروم فلت تصویر رو داخل سوکت روی مادربرد هل بده.

اگه دیدی فلت راحت داخل نمی‌ره، زورش نکن! زاویه‌اش رو تغییر بده و دوباره امتحان کن. این فلت باید تقریبا بدون هیچ فشاری سر جاش بلغزه.

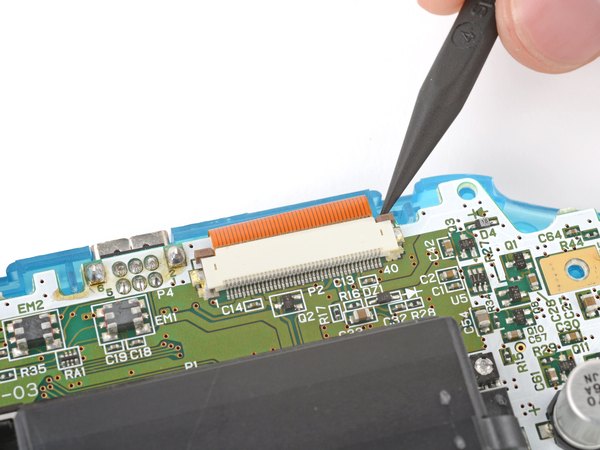

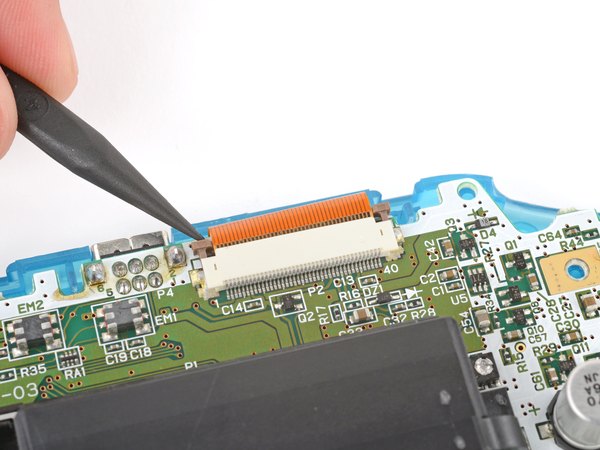

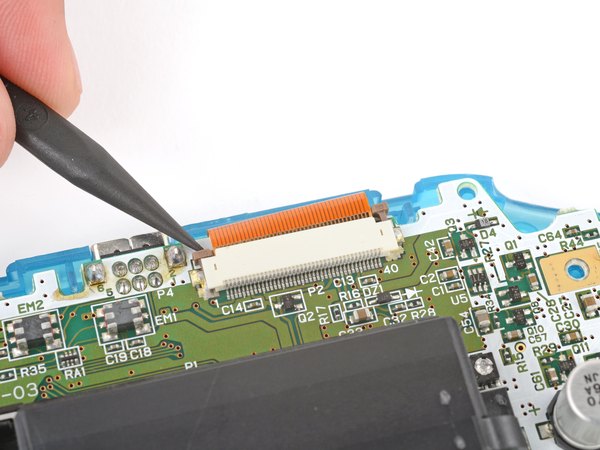

حالا با نوک اسپاجر، هر دو گیره دو طرف کانکتور رو به سمت پایین فشار بده تا کابل تصویر کامل قفل بشه.

وقتی گیره‌ها رو فشار می‌دی، کاملا پایین می‌رن و توقفشون رو حس می‌کنی.

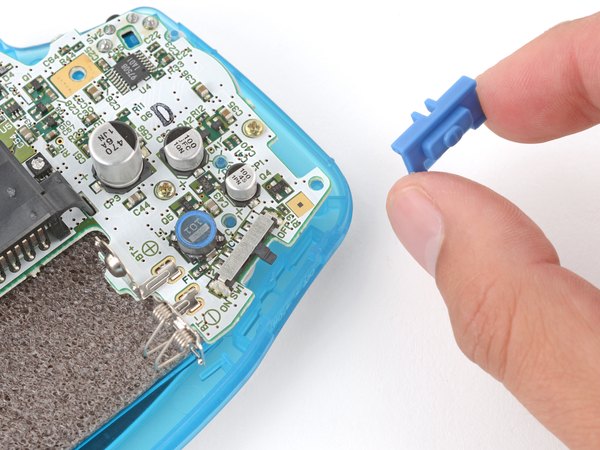

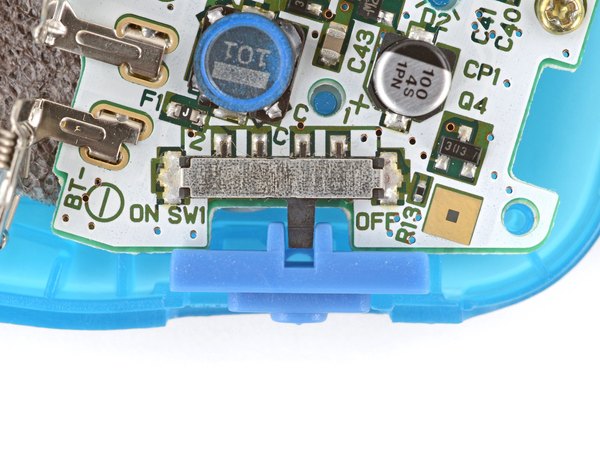

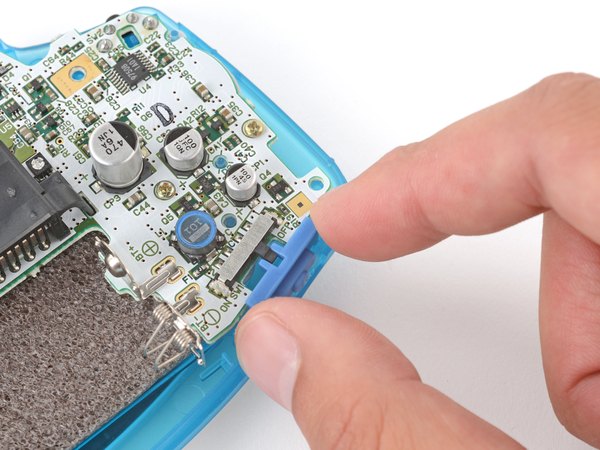

درپوش پلاستیکی دکمه پاور رو با دست سر جاش بذار. دقت کن که شیارش دقیقا دور اون اهرم کوچیک روی مادربرد قرار بگیره.

چون الان گیم بوی رو برعکس روی میز گذاشتی، دکمه L باید سمت راستت قرار بگیره و دکمه R بیاد سمت چپ.

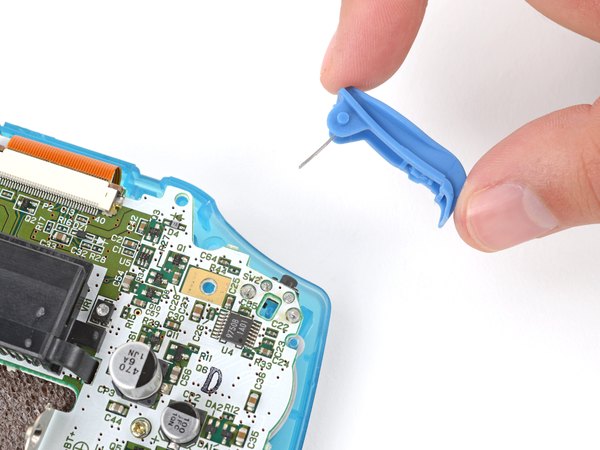

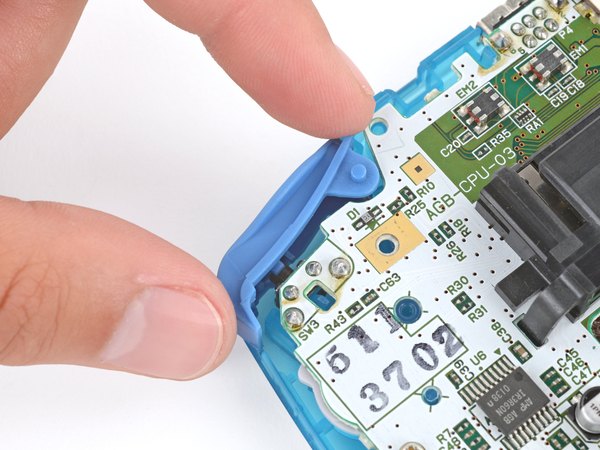

دکمه‌های شانه‌ای رو سر جاشون بلغزون. دقت کن که اون پین کوچیک روی دکمه بره داخل سوراخ قاب و روکش دکمه هم دقیقا روی سوئیچ اصلیش بشینه.

خیلی آروم دکمه‌ها رو فشار بده تا مطمئن بشی نرم کار می‌کنن. اگه گیر داشتن، درشون بیار و دوباره جا بزن و چک کن که بازوهای فلزیشون زیر مادربرد گیر نکرده باشن.

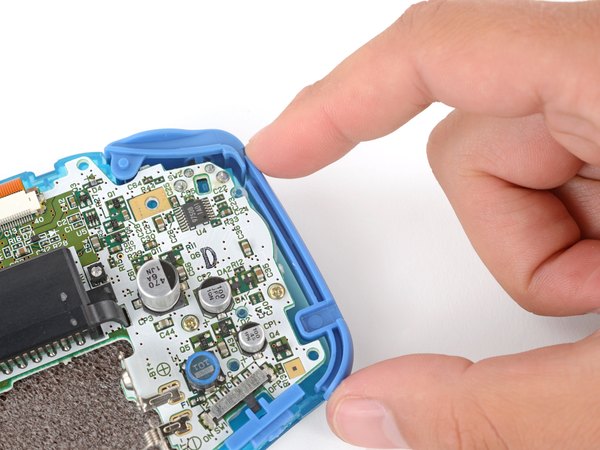

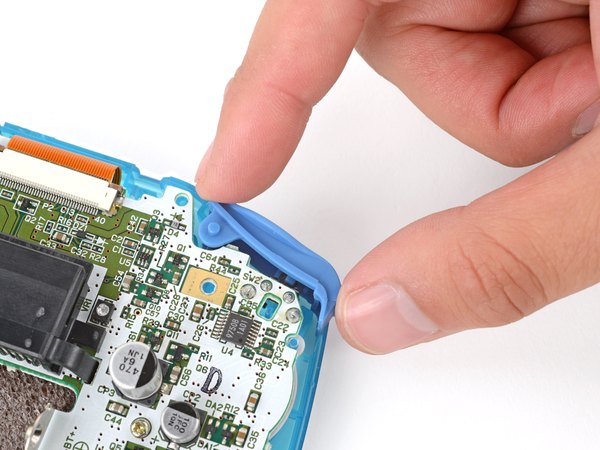

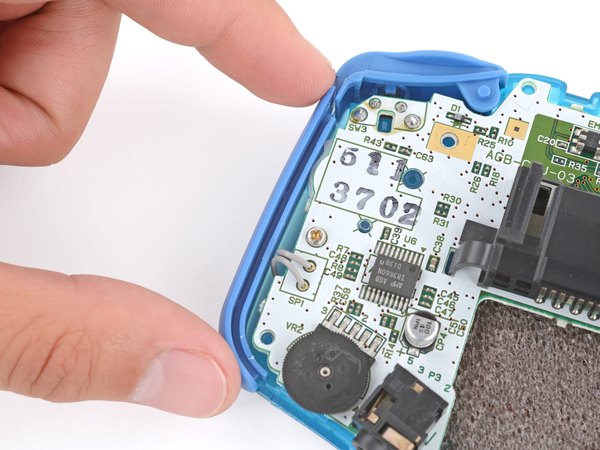

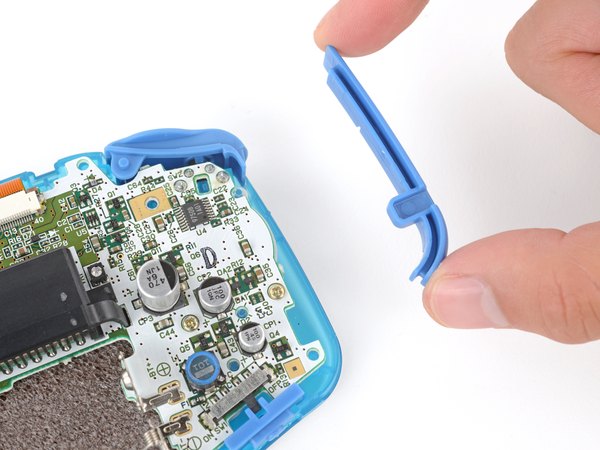

بامپرهای کناری رو با دست جا بزن و حواست باشه که لبه‌های بالایی‌شون باید بیرون دکمه‌های L و R قرار بگیرن.

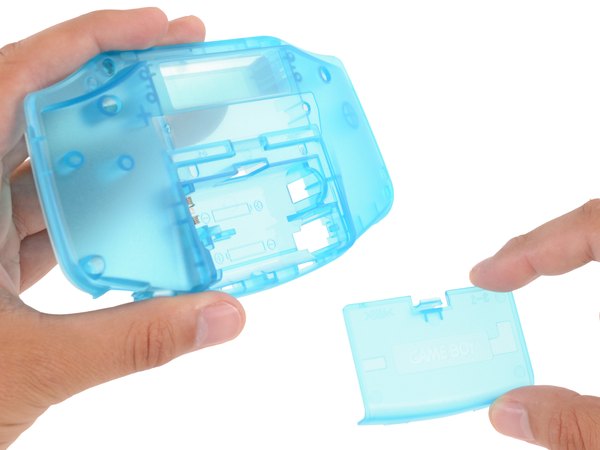

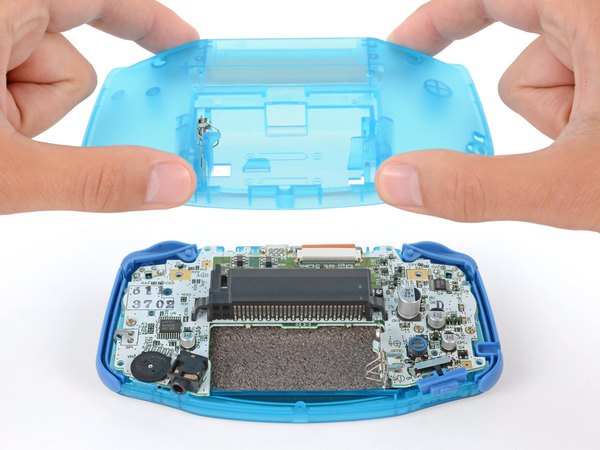

اگه قاب پشتی جدیدت از قبل درپوش باتری روش نصبه، فعلا درپوش رو دربیار. قاب پشتی رو آروم روی قاب جلویی قرار بده.

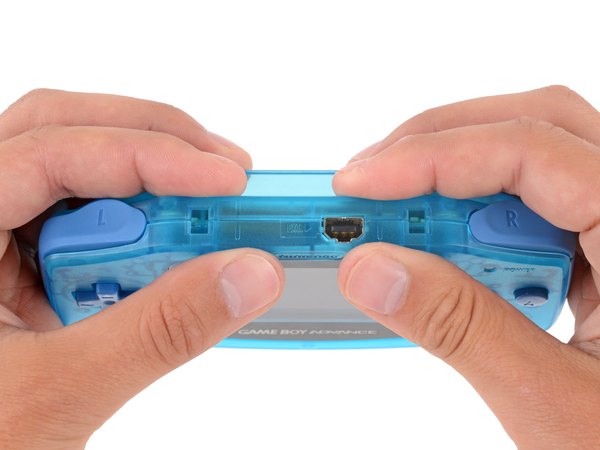

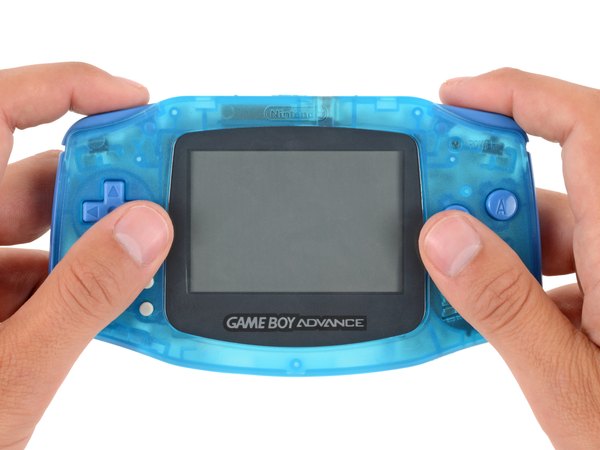

دور تا دور لبه‌های قاب رو با دست محکم فشار بده تا چفت بشه. چک کن که دکمه‌های بالا و بامپرها درست سر جاشون باشن و هیچ درز اضافه‌ای نمونده باشه. یه بار دیگه دکمه‌ها رو تستی فشار بده تا خیالت راحت بشه که نرم کار می‌کنن.

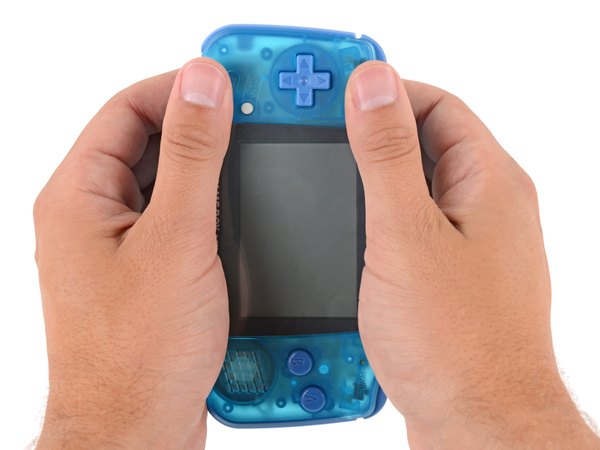

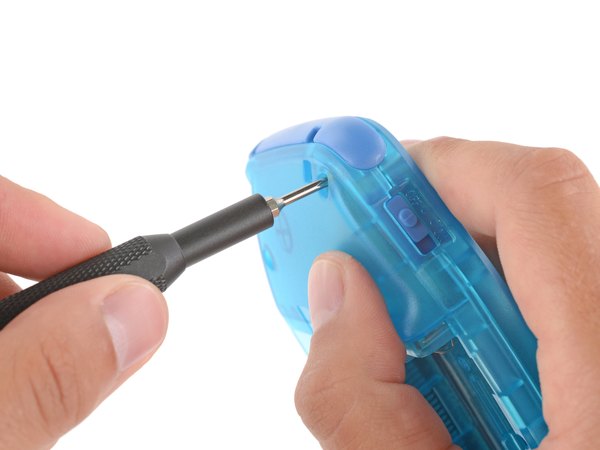

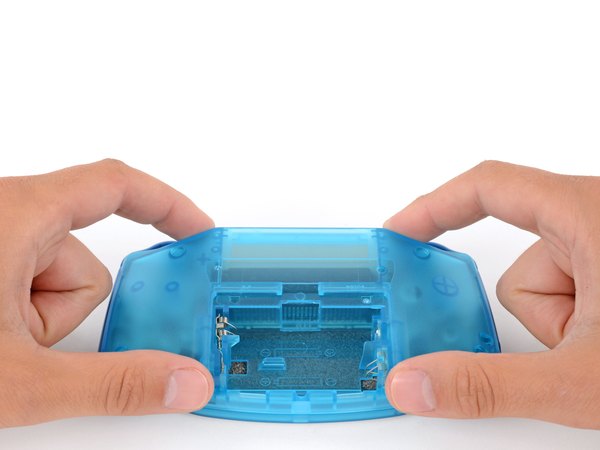

برای اینکه این پیچ‌ها رو راحت‌تر ببندی، بهتره کنسول رو از روی میز بلند کنی و تو دستت نگه داری. دو طرف قاب رو هم با دست به هم فشار بده.

هفت تا پیچ قاب پشتی رو که باز کرده بودی الان باید ببندی:

← شش تا پیچ 9.4 میلی‌متری سه‌سو (Y0)

← یه دونه پیچ 8.5 میلی‌متری چهارسو (JIS 1)

این پیچ‌ها رو فقط تا جایی سفت کن که قاب کیپ بشه. فشار بیش‌ازحد هم گل‌پیچ رو هرز می‌کنه و هم ممکنه پلاستیک قاب جدیدت رو بشکنه.

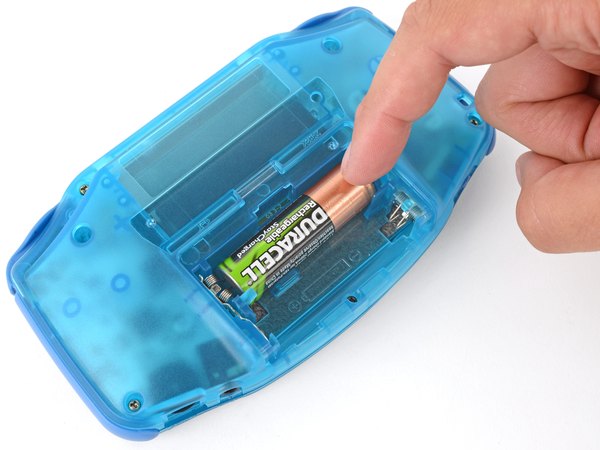

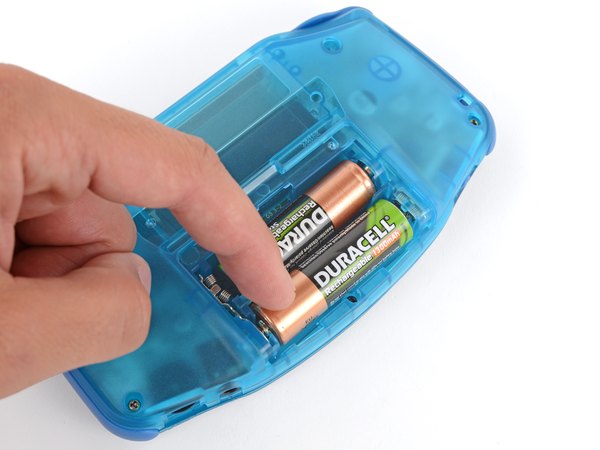

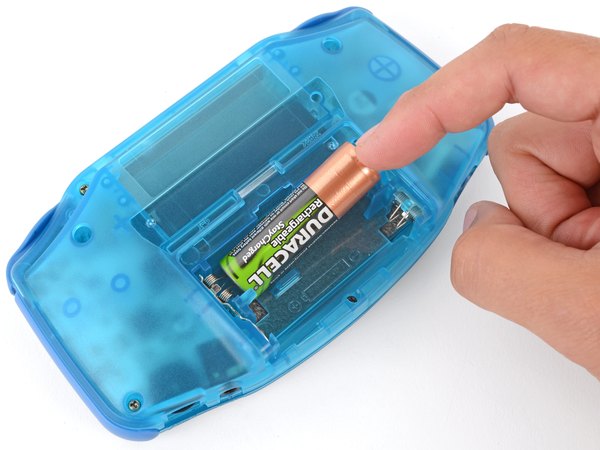

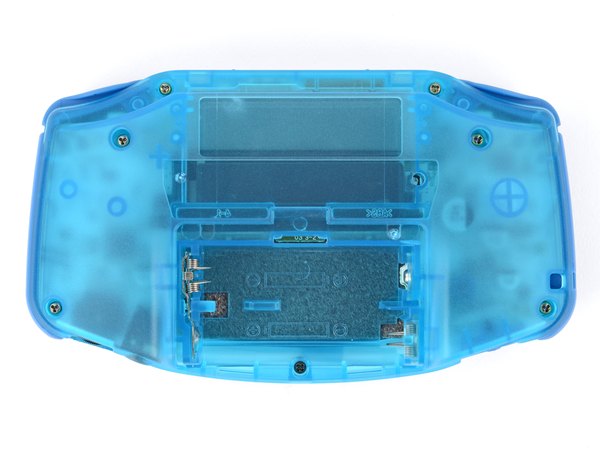

باتری‌ها رو با توجه به شکل مثب و منفی حک‌شده داخل محفظه، سر جای خودشون قرار بده.

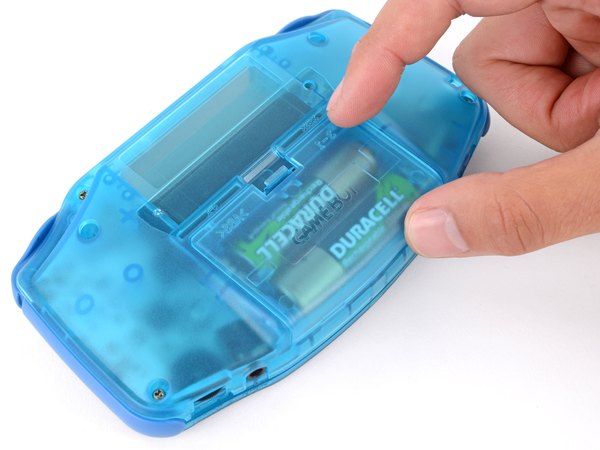

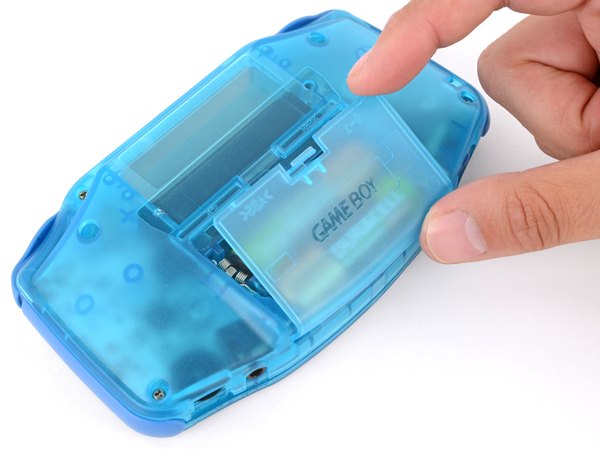

زبانه‌های پایین درپوش باتری رو داخل شیارهاش بذار و درپوش رو فشار بده تا با صدای کلیک سر جاش چفت بشه.

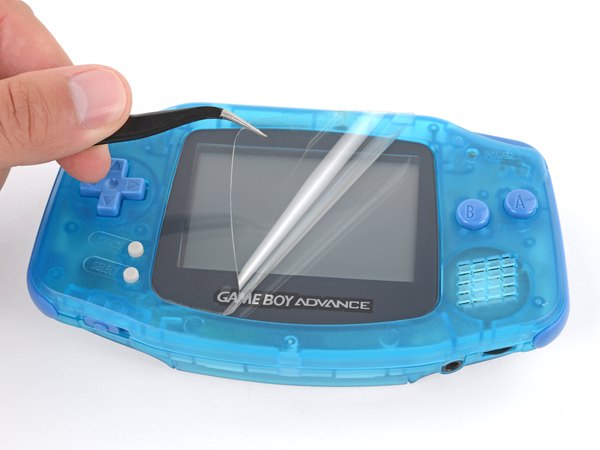

اگه روی طلق شیشه‌ای صفحه نمایش سلفون محافظ داره، الان وقتشه که بکنیش.

موقع برداشتن سلفون خیلی دقت کن که ابزارت روی طلق نو خط نندازه.

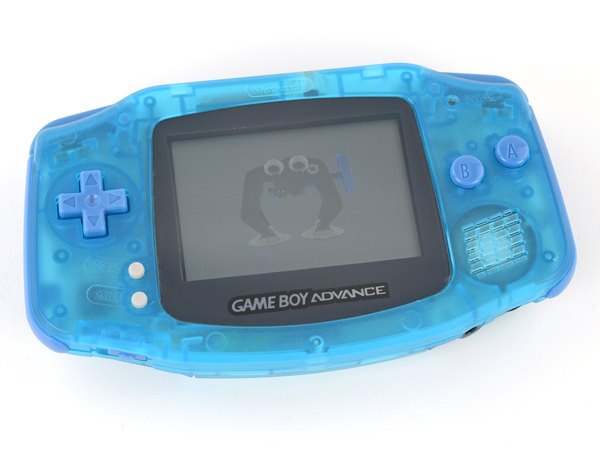

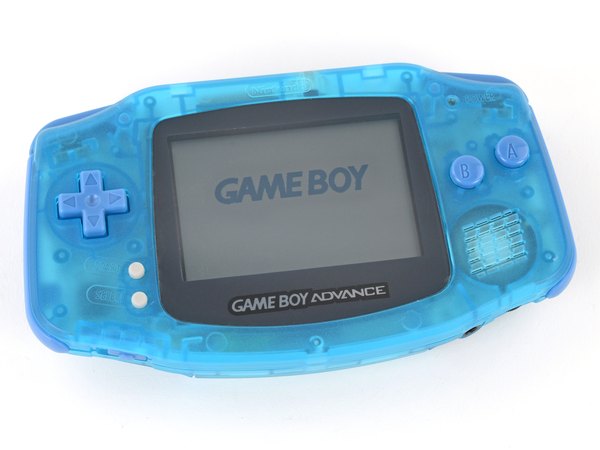

دکمه پاور رو روشن کن و از بازی با کنسول نونوارشده‌ات لذت ببر!

بازسازی یه گجت قدیمی حس فوق‌العاده‌ای داره، مخصوصا وقتی صدای استارت نوستالژیک گیم بوی رو از یه دستگاه تمیز و جدید می‌شنوی!

تبریک می‌گم! تو تونستی گیم بوی ادونس خودت رو با موفقیت نونوار کنی و یه قاب جذاب براش بندازی. حالا کنسولت دقیقا مثل روز اولش می‌درخشه و آماده‌ست تا ساعت‌ها باهاش خاطره‌بازی کنی.
