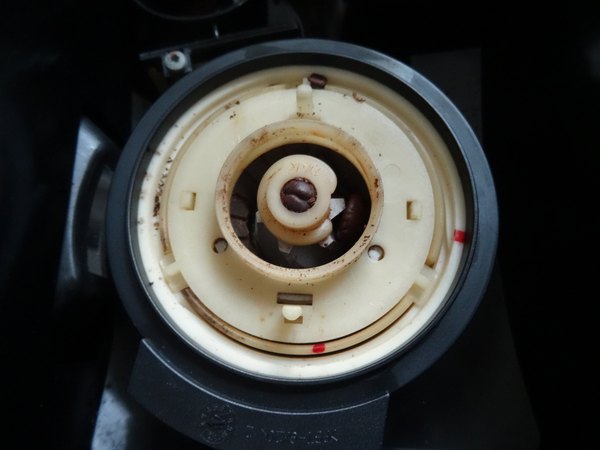

آموزش باز کردن آسیاب قهوه‌ساز Melitta Caffeo Barista T

اول از همه و مهم‌تر از هر چیزی، حتما کابل برق دستگاه رو از پریز جدا کن تا خیالت بابت ایمنی کاملا راحت باشه.

حالا تمام قطعات جداشونده مثل مخزن آب و سینی‌ها رو از روی دستگاه بردار تا موقع کار دست و پات رو نگیرن.

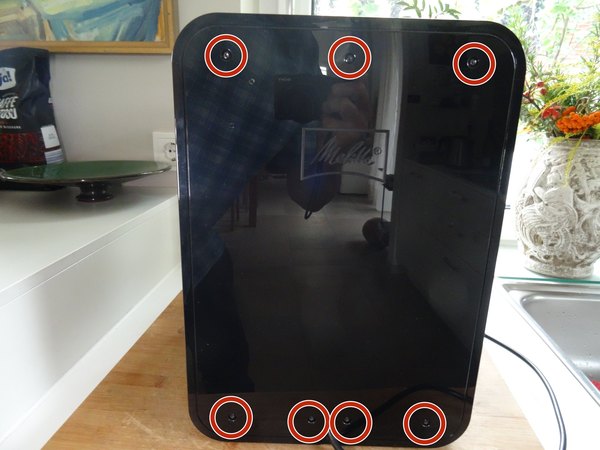

← قاب پشتی قهوه‌ساز با 7 تا پیچ Torx T10 سر جاش محکم شده. همه این پیچ‌ها رو با دقت باز کن.

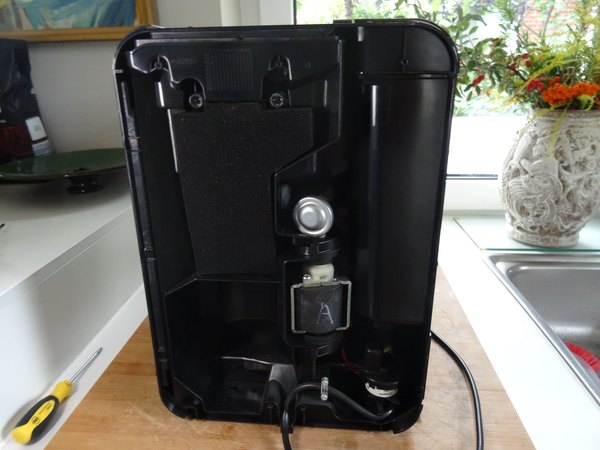

بعد از باز کردن پیچ‌ها، قاب پشتی رو به سمت بیرون بکش تا جدا بشه. ممکنه قاب کمی سفت باشه و گیر کنه، پس با کمی حوصله و نیروی ملایم این کار رو انجام بده.

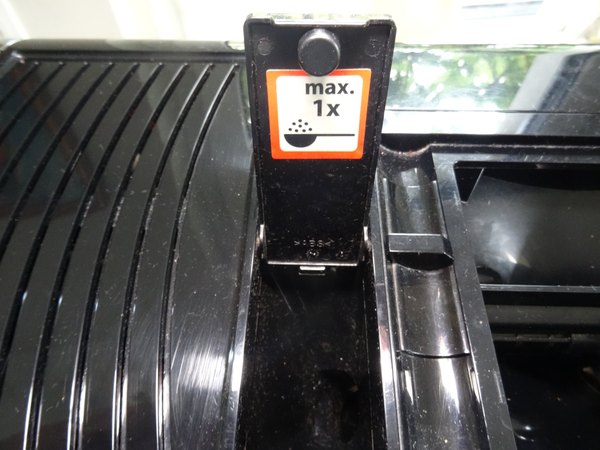

حالا برو سراغ محفظه پودر قهوه و اون رو به سمت بالا بکش تا کمی آزاد بشه.

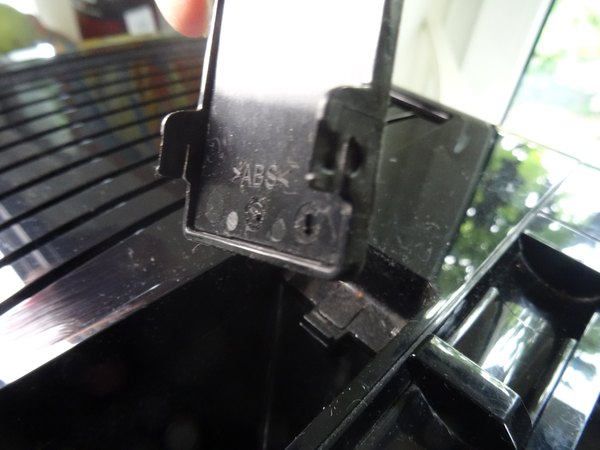

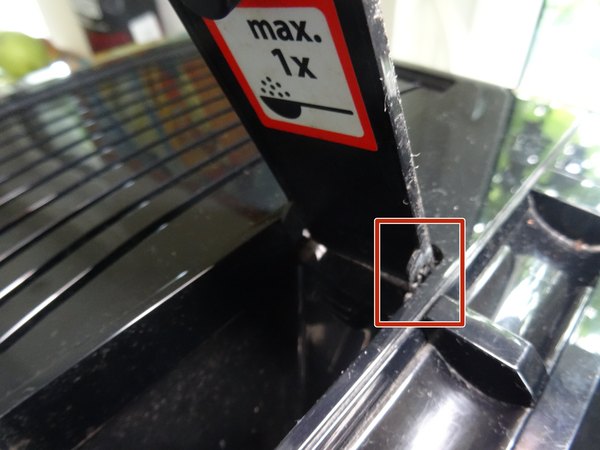

← یکی از کناره‌های محفظه پودر رو از داخل لولا به سمت بیرون بکش تا درب اون کاملا شل و رها بشه.

در نهایت، کل محفظه پودر رو از روی دستگاه بردار و کنار بذار.

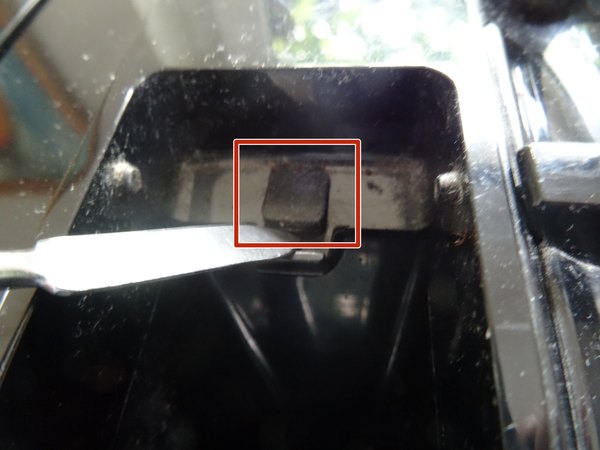

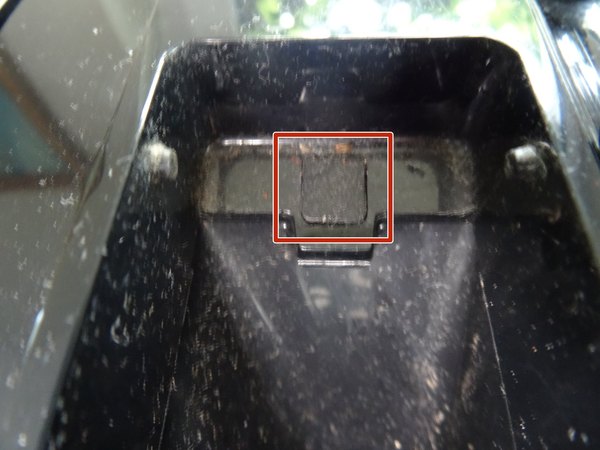

وقتی داخل محفظه پودر رو نگاه کنی، یه درپوش لاستیکی می‌بینی. با کمک یه ابزار مناسب مثل اسپاجر فلزی این درپوش رو از جاش دربیار.

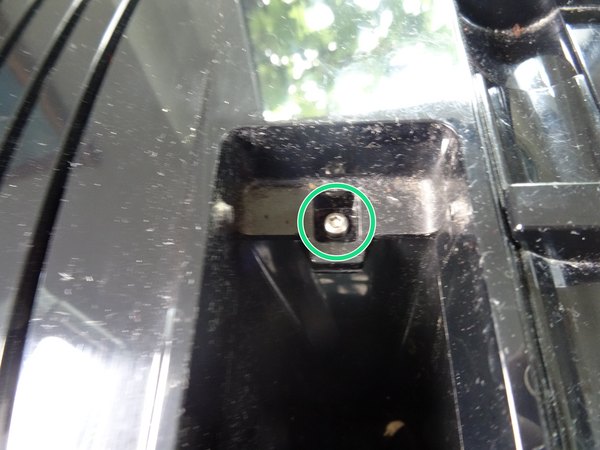

← زیر همون درپوش، یه پیچ Torx T10 قایم شده. با پیچ‌گوشتی بازش کن.

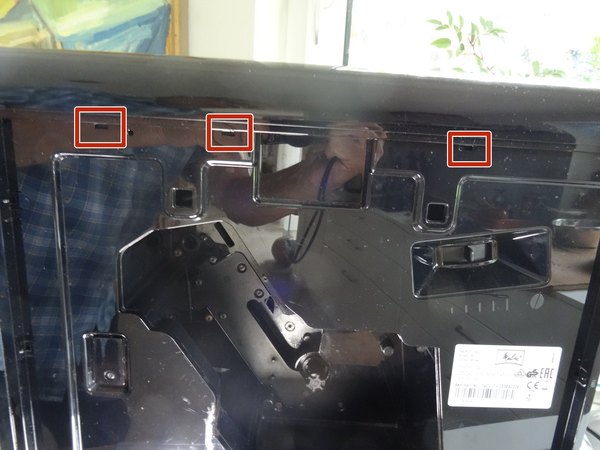

← کاور بالایی که روی واحد دم‌کننده قرار داره، توسط 3 تا گیره پلاستیکی نگه داشته شده. برای دسترسی به این گیره‌ها باید از طریق شیاری که روی بدنه هست اقدام کنی.

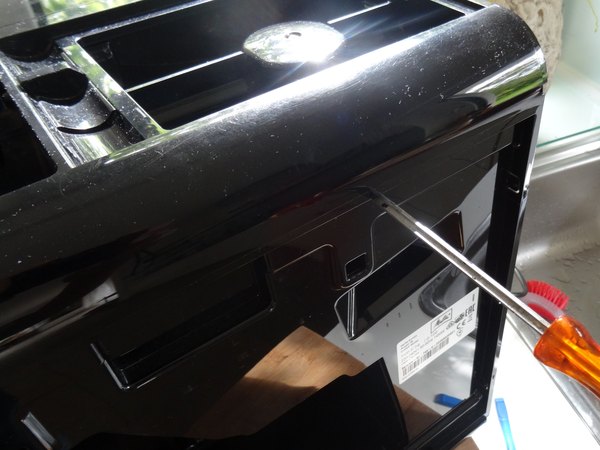

یه پیچ‌گوشتی سرتخت بردار و این سه تا گیره رو به سمت داخل فشار بده. هم‌زمان قاب بالایی رو به سمت بالا بکش تا گیره‌ها کاملا رها بشن و قاب آزاد بشه.

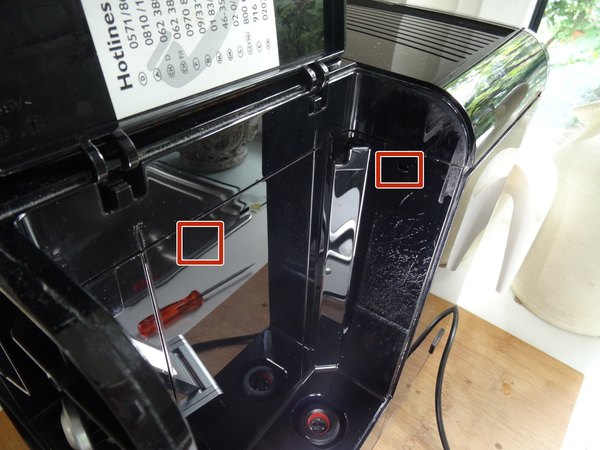

← تو سمتی از دستگاه که مخزن آب قرار می‌گیره، 2 تا گیره دیگه هم وجود داره که باید آزاد بشن.

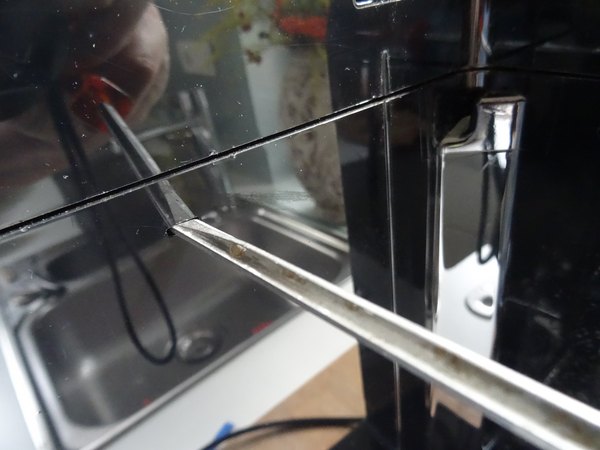

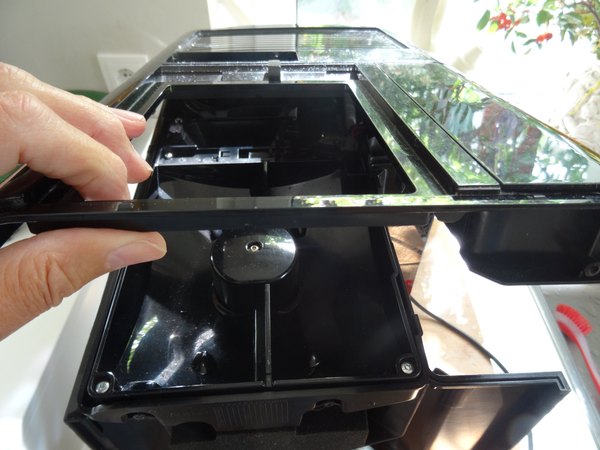

دقیقا مثل مرحله قبل، این گیره‌ها رو هم با ابزاری مثل پیچ‌گوشتی تخت به داخل فشار بده و قاب رو بالا بکش تا کامل شل بشن. حالا قاب بالایی و قسمت پشتی رو کمی بلند کن، روی لبه جلویی قلابش کن و در نهایت کل این بخش رو از روی قهوه‌ساز جدا کن.

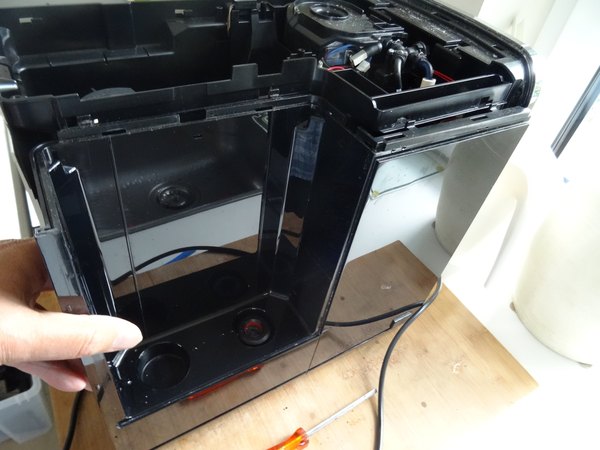

پنل‌های کناری دستگاه رو به سمت عقب هل بده، بعد لبه پایینی رو به سمت بیرون بکش تا پنل کامل از بدنه جدا بشه.

این قسمت ممکنه حسابی کیپ شده باشه و موقع بیرون کشیدن کمی گیر کنه، پس با ملایمت عمل کن.

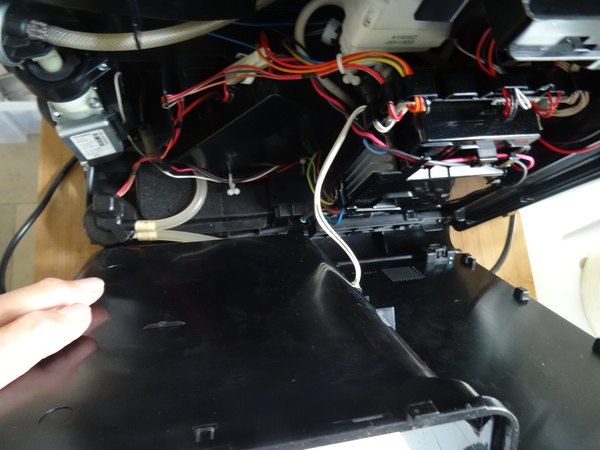

سمت راست دستگاه یعنی همون پنلی که مخزن آب روشه، یه شلنگ تغذیه و یه کابل سنسور سطح آب وجود داره. اگه نیاز بود، این اتصالات رو هم با دقت آزاد کن.

نکته مهم اینه که برای همه تعمیرات نیازی نیست این پنل کناری رو صددرصد و کامل از دستگاه جدا کنی؛ گاهی باز کردن نصفه‌ونیمه هم کارت رو راه می‌ندازه.

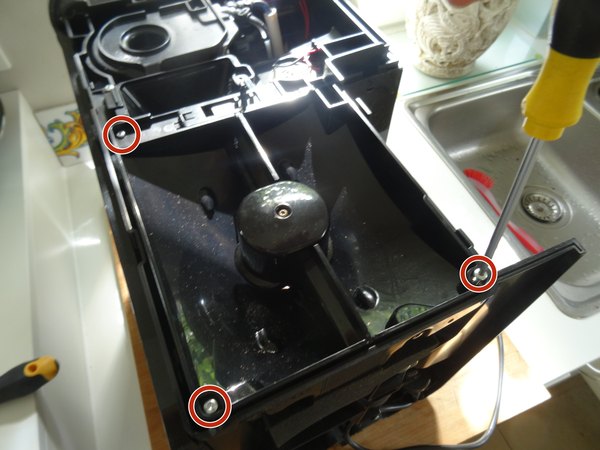

← 3 تا پیچ Torx T10 که محفظه دونه‌های قهوه رو سر جاش نگه داشتن پیدا کن و بازشون کن.

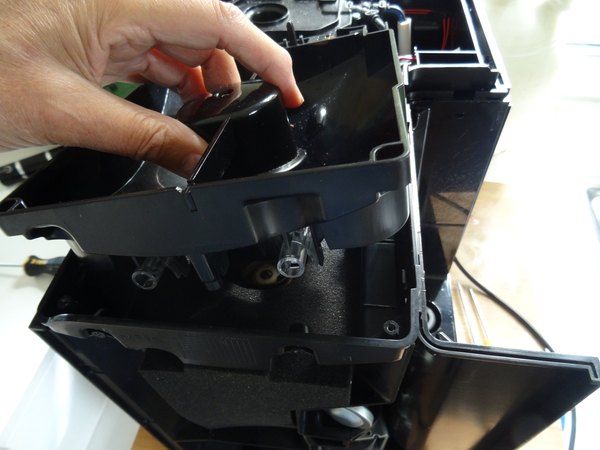

بعد از باز شدن پیچ‌ها، کل محفظه دونه‌های قهوه رو مستقیم به سمت بالا بکش و بیرون بیار.

حواست باشه موقع بستن دوباره قطعات، اسلایدر تنظیم نوع دونه قهوه دقیقا سر جای خودش چفت بشه تا بعدا به مشکل نخوری.

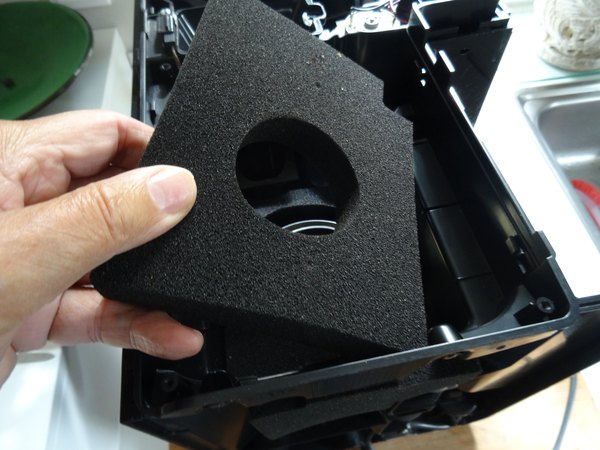

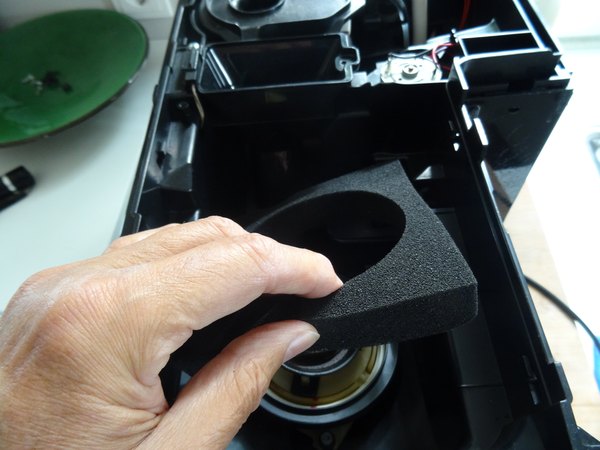

حالا دو تا دمپر (ضربه گیر) فومی و اون قطعه لاستیکی مشکی رنگ که هدایت‌کننده دونه‌های قهوه‌ست رو بردار تا بتونی خود آسیاب رو ببینی.

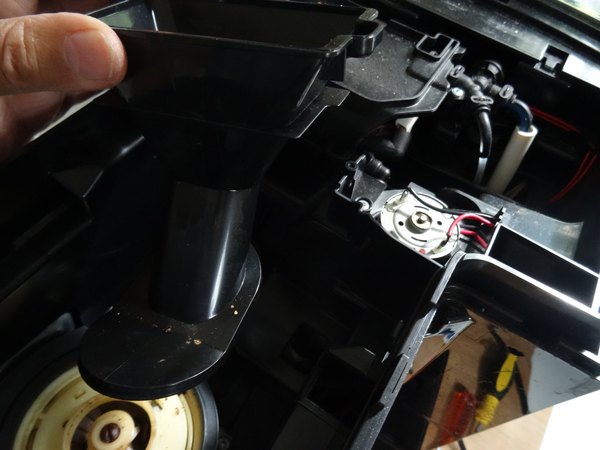

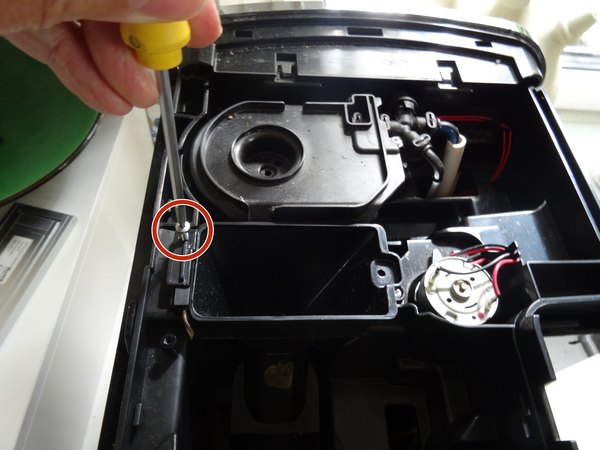

روی مجرای خروجی پودر قهوه یه دونه پیچ Torx T10 بسته شده؛ اون رو باز کن. مجرای خروجی پودر رو به سمت بالا بلند کن و از روی دستگاه برش دار.

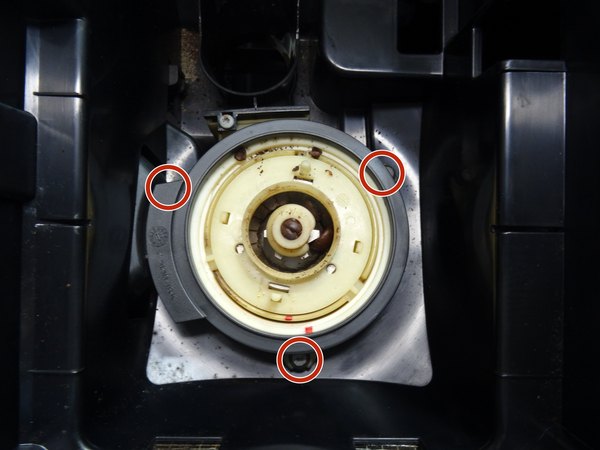

خود قطعه آسیاب با 3 تا پیچ Torx T10 روی شاسی بسته شده. با پیچ‌گوشتی این سه تا پیچ رو هم باز کن. حالا آسیاب تقریبا آزاده. برای درآوردنش، اون رو کمی به سمت داخل فشار بده تا اهرم تنظیمی که تو مراحل قبل دیدیم آزاد بشه، بعد خیلی نرم مجموعه آسیاب رو به سمت بالا بکش.

اگه قصد داری کل موتور و آسیاب رو کامل عوض کنی، باید دو تا کابل برقی که بهش وصله رو هم جدا کنی. اما اگه فقط می‌خوای تمیزش کنی یا سنگ‌های آسیاب رو عوض کنی، دیگه نیازی به دست زدن به کابل‌ها نیست.

خب، به همین راحتی به آسیاب رسیدی! حالا می‌تونی سرویسش کنی یا قطعه جدید رو جایگزین کنی. برای بستن دستگاه هم کافیه همین مسیر رو از آخر به اول طی کنی.

امیدوارم این آموزش قدم‌به‌قدم از آیسی‌مدار برات کاربردی بوده باشه. حتما سری به بقیه آموزش‌های سایت ما بزن تا ترفندهای بیشتری برای تعمیر لوازم الکترونیکیت یاد بگیری.
