تعویض لنز زوم دوربین کانن PowerShot S500

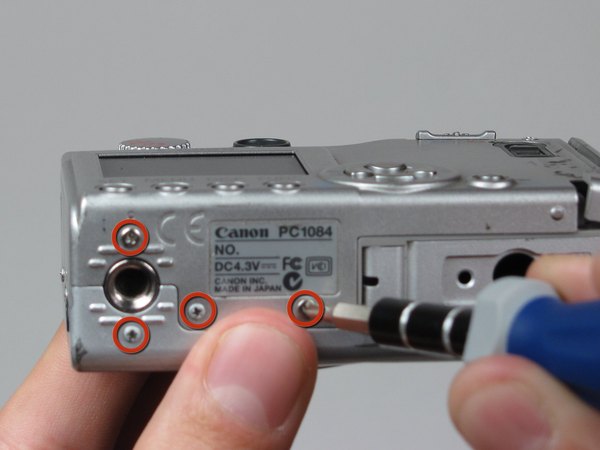

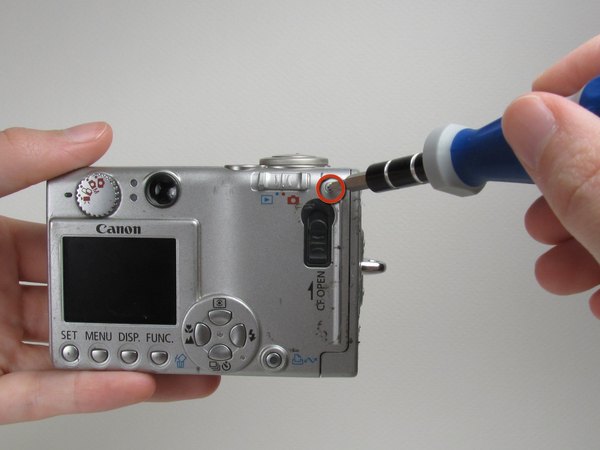

← با استفاده از یه پیچ‌گوشتی چهارسو #0، پنج تا پیچی که روی قاب بدنه می‌بینی رو باز کن.

یکی از این پیچ‌ها دقیقا تو گوشه سمت راست و بالای قاب پشتی قرار گرفته.

چهار تا پیچ دیگه رو هم می‌تونی زیر دوربین پیدا کنی؛ اونا رو هم با دقت باز کن.

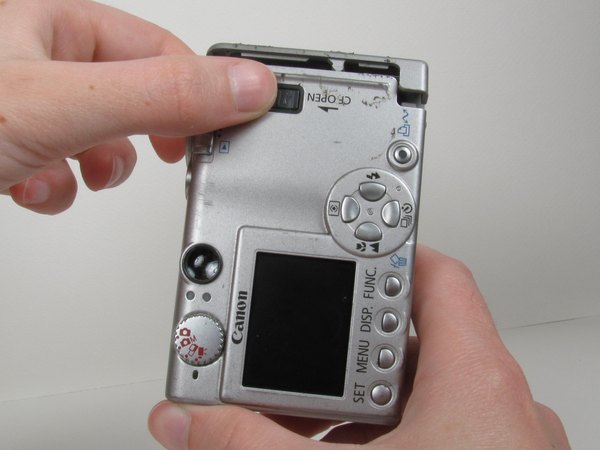

حالا دکمه کشویی درپوش مموری کارت رو به سمت بالای دوربین هول بده تا درپوش باز بشه. وقتی درپوش باز شد، خیلی راحت مموری کارت رو از داخل شیارش بیرون بیار و یه جای امن بذار.

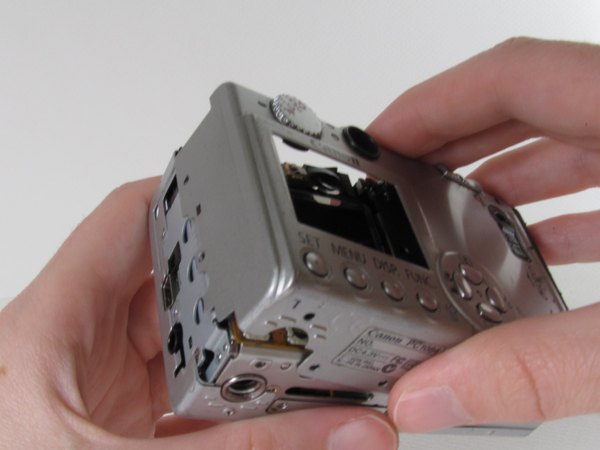

وقتشه که قاب پشتی دوربین رو از روی بدنه اصلی جدا کنی و برش داری.

اگه دیدی قاب یه مقدار گیر داره، می‌تونی خیلی آروم قاب رو به چپ و راست تکون بدی تا خارهای پلاستیکیش آزاد بشن.

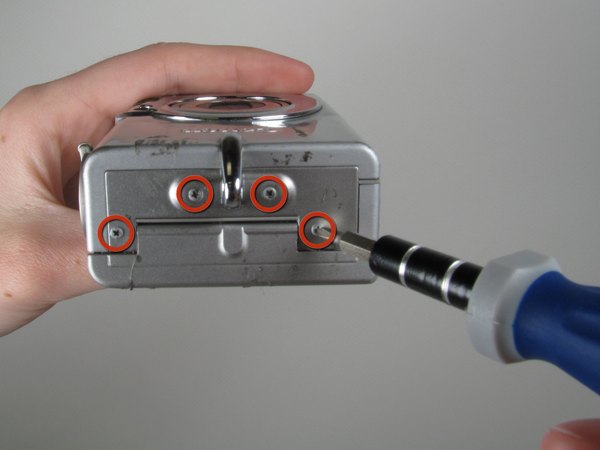

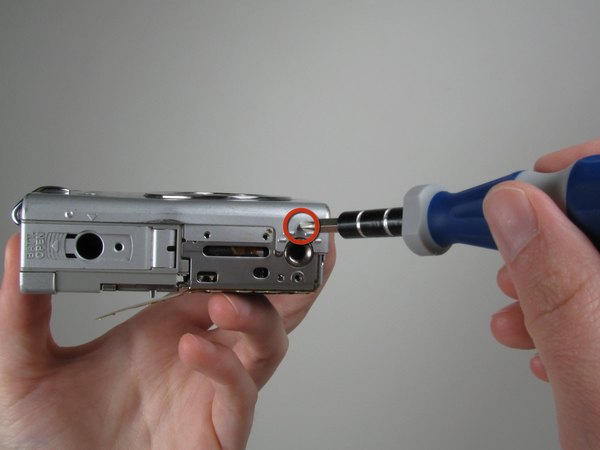

← دوباره پیچ‌گوشتی چهارسو #0 رو بردار و چهار تا پیچی که بغل قاب هستن به همراه یه پیچی که زیر دوربین قرار داره رو باز کن.

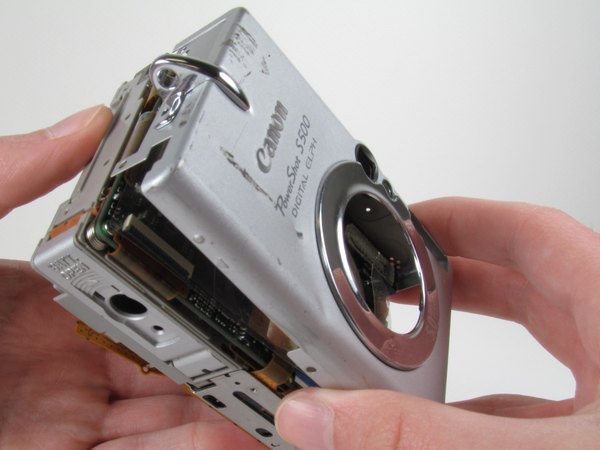

حالا می‌تونی قاب جلویی رو هم از بدنه اصلی دوربین جدا کنی.

اینجا هم ممکنه قاب راحت جدا نشه؛ پس با احتیاط و تکون‌های خیلی ریز سعی کن قاب رو آزاد کنی.

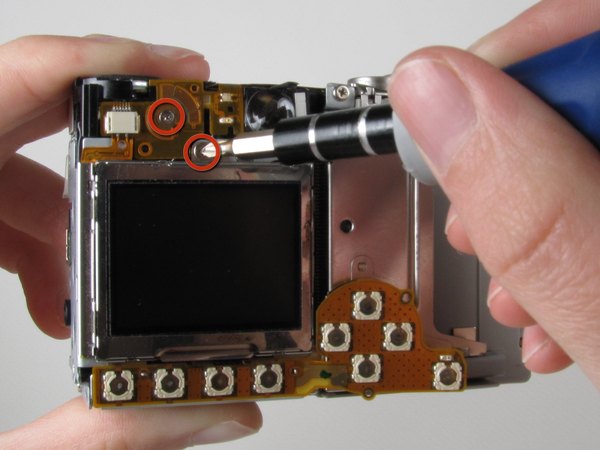

← بالای صفحه نمایش (LCD) دو تا پیچ چهارسو وجود داره. با همون پیچ‌گوشتی #0 اونا رو باز کن.

با انگشت شستت، قسمت بالای ال‌سی‌دی رو خیلی آروم از بدنه دوربین فاصله بده.

حواست باشه ال‌سی‌دی رو خیلی محکم به سمت بیرون نکشی، چون فلت اون هنوز به برد وصله و ممکنه پاره بشه.

← نوک اسپاجر رو داخل سوراخی که روی فلت (کابل نواری) تعبیه شده بنداز.

با کمک اسپاجر، فلت رو خیلی نرم به سمت پایین بکش تا از سوکت دوربین جدا بشه؛ تو این حالت فلت فقط به خود ال‌سی‌دی وصله.

ال‌سی‌دی هنوز از یه قسمت دیگه به دوربین متصله، پس هنوز نمی‌تونی کامل برش داری.

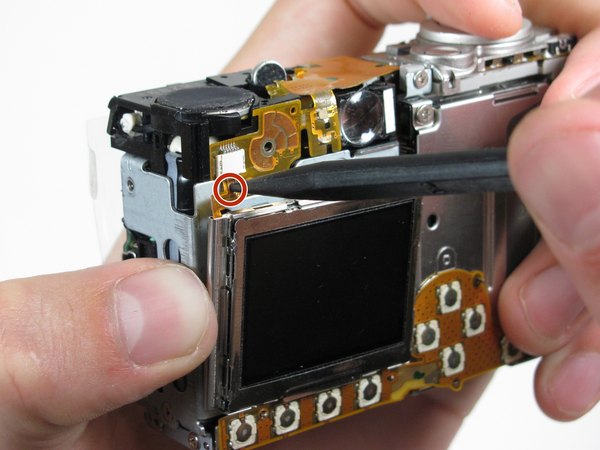

← یه دونه پیچ چهارسوی دیگه اینجا هست که باید با پیچ‌گوشتی #0 بازش کنی.

حالا پنل پایینی و فلتی که بهش متصله رو از بدنه اصلی دوربین جدا کن.

خیلی دقت کن که موقع جدا کردن این پنل، فلت حساسش پاره یا تا نشه.

دوربین رو برگردون تا سمت دیگه‌ش رو ببینی.

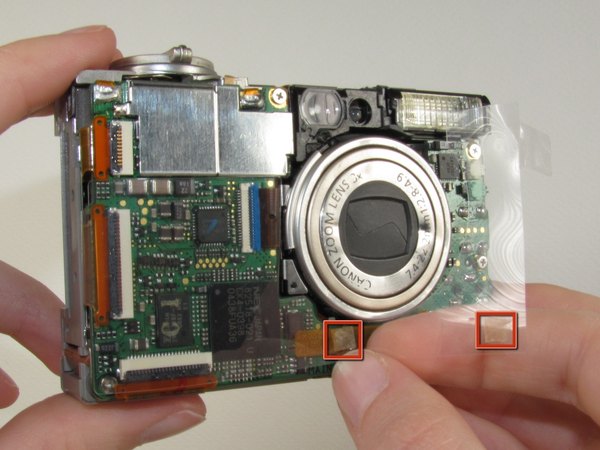

← طلق پلاستیکی و شفافی که روی سطح دوربین کشیده شده رو بلند کن. برای این کار باید چسبی که دقیقا زیر لنز زوم قرار داره رو جدا کنی.

این پلاستیک شفاف هنوز از سمت چپ به بدنه وصله و نباید کامل بکنیش.

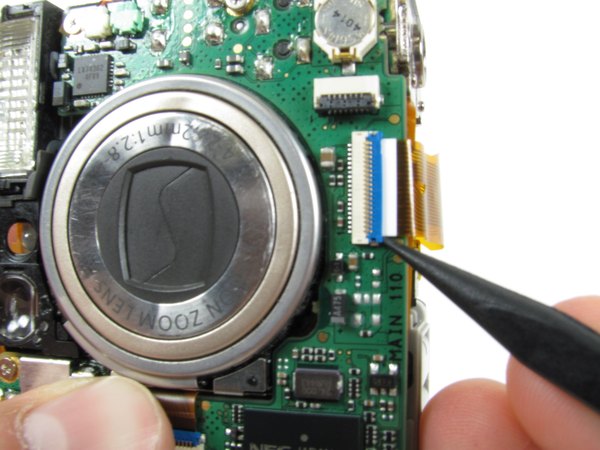

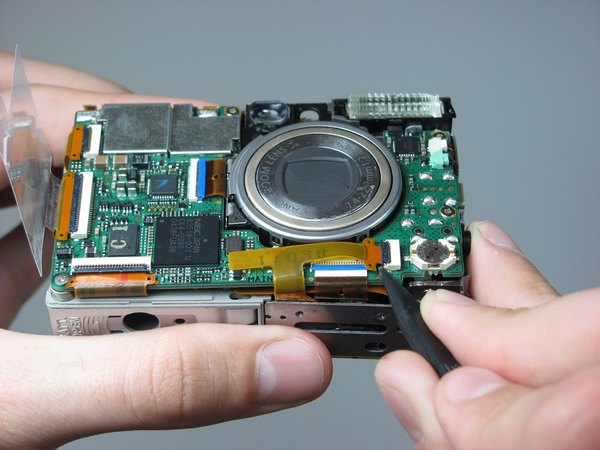

نوک اسپاجر رو بین فلت نارنجی رنگ و ضامن مشکی‌رنگ سوکت قرار بده. با یه حرکت آروم اسپاجر، ضامن سوکت رو به سمت بالا هدایت کن تا سوکت باز بشه.

حالا اسپاجر رو توی گوشه فلت، دقیقا بالای سوراخ اون بذار. با حرکت دادن اسپاجر در خلاف جهت سوکت، فلت رو از داخل اون آزاد کن و بیرون بکش.

این فلت نارنجی و پنل پایینی رو به‌طور کامل از بدنه دوربین جدا کن.

بازم تأکید می‌کنم که موقع بیرون کشیدن فلت، فشار اضافی نیاری تا کابل آسیب نبینه.

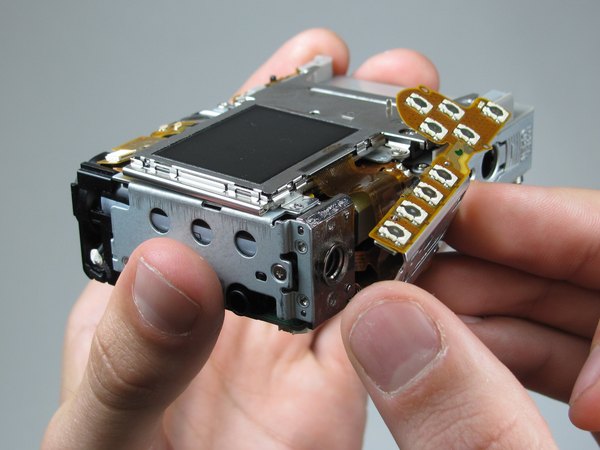

دوربین رو دوباره بچرخون تا بتونی صفحه نمایش (LCD) رو به‌وضوح ببینی.

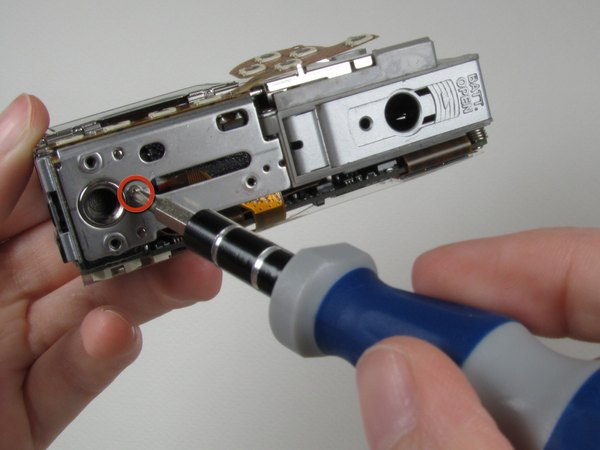

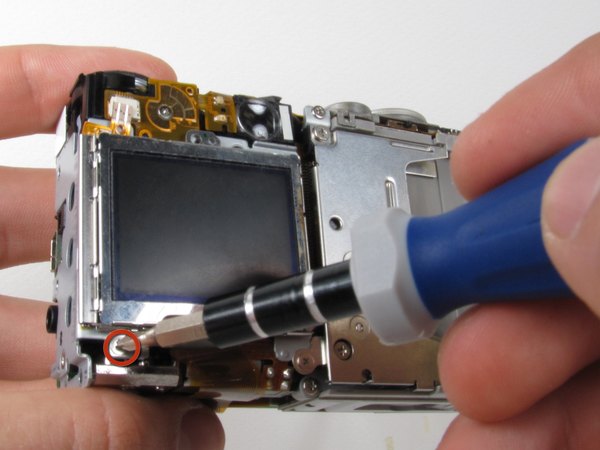

← با پیچ‌گوشتی #0 تنها پیچی که زیر ال‌سی‌دی قرار گرفته رو باز کن.

اسپاجر رو بردار و ضامن آبی‌رنگ سوکت رو به سمت بالا هول بده تا کابل آزاد بشه.

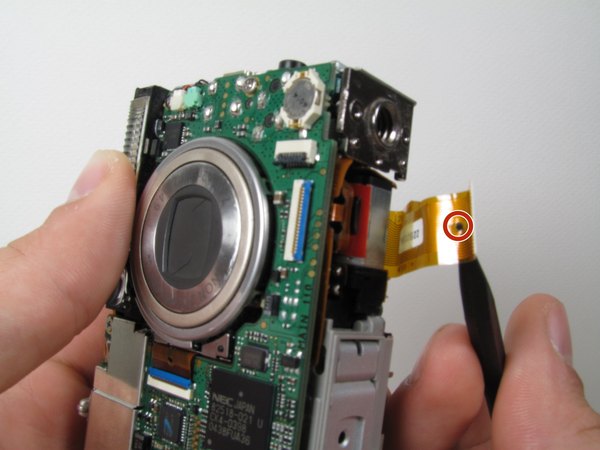

← نوک اسپاجر رو داخل سوراخی که روی فلت تعبیه شده قرار بده.

اسپاجر رو در خلاف جهت سوکت بکش تا فلت به‌طور کامل از جای خودش خارج بشه.

این فلت هم بسیار ظریفه، پس مراقب باش که موقع کار خراش برنداره یا پاره نشه.

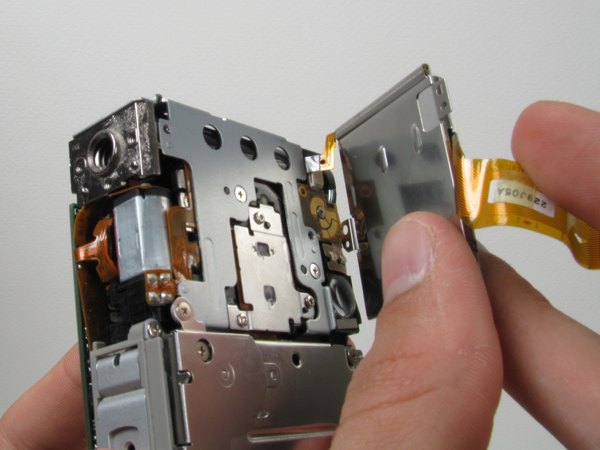

حالا می‌تونی ال‌سی‌دی رو کاملا از بدنه دوربین جدا کنی و کنار بذاری.

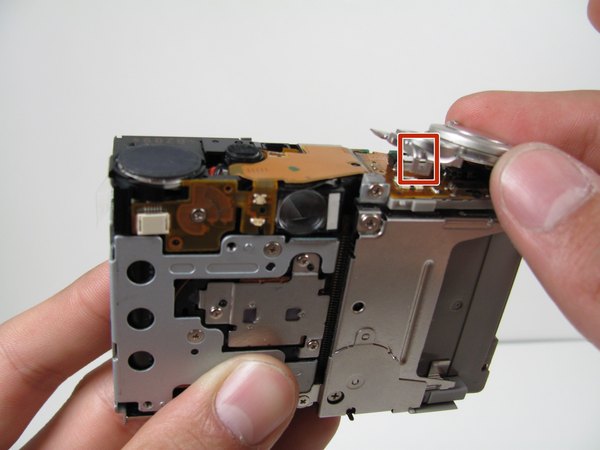

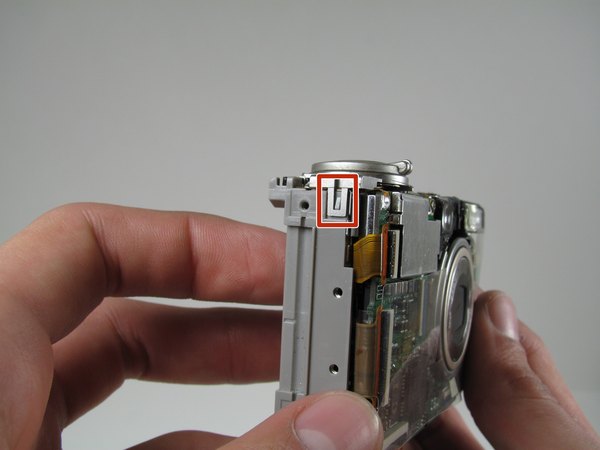

برای درآوردن دکمه شاتر، اونو به سمت بالا بکش و همزمان کمی به چپ و راست تکونش بده تا راحت در بیاد.

← حواست به اون دو تا خار پلاستیکی کوچیک باشه که موقع درآوردن دکمه نشکنن.

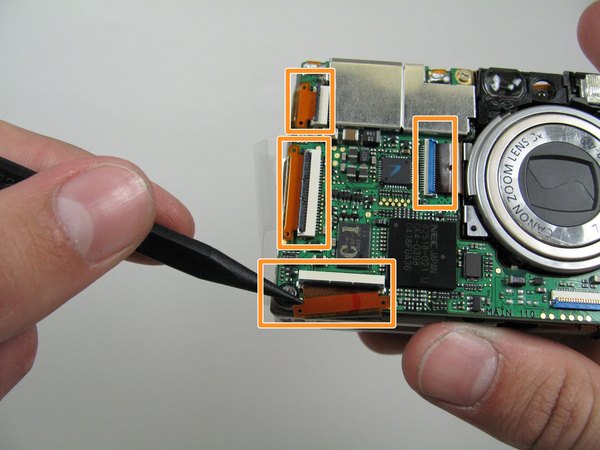

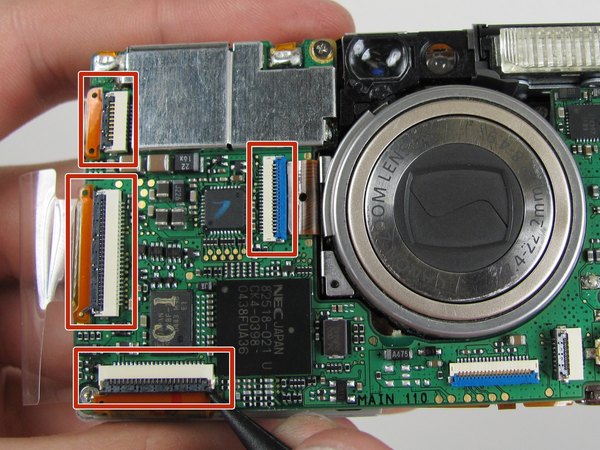

← با استفاده از اسپاجر، ضامن چهار تا سوکتی که فلت‌ها بهشون وصلن رو باز کن.

← حالا تک‌تک فلت‌ها رو خیلی نرم و با دقت با اسپاجر از داخل سوکت‌هاشون بیرون بکش.

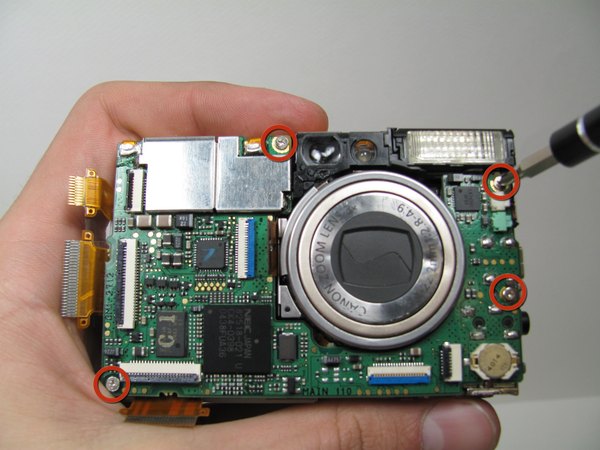

← چهار تا پیچ چهارسوی دیگه روی برد می‌بینی. با پیچ‌گوشتی #0 اونا رو هم باز کن.

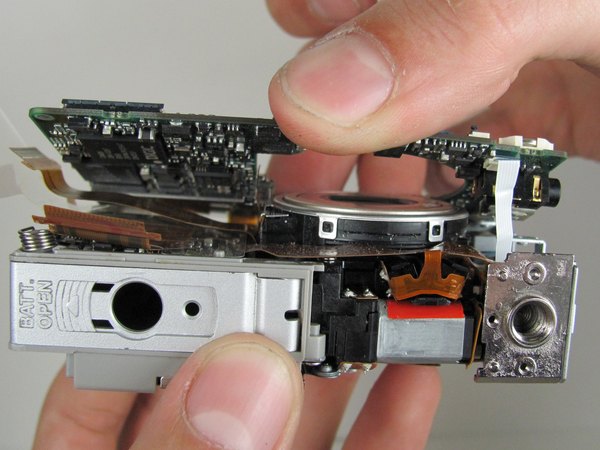

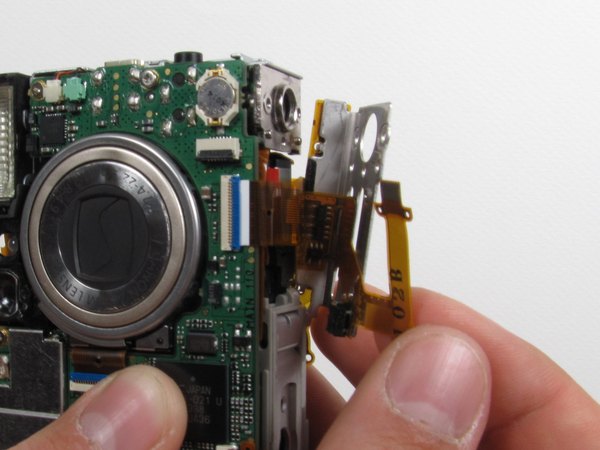

حالا مادربرد (برد اصلی) رو خیلی آروم به سمت بالا هدایت کن.

مراقب باش برد رو با شدت نکشی، چون یه فلت سفیدرنگ هنوز بهش وصله و ممکنه با یه اشتباه آسیب ببینه.

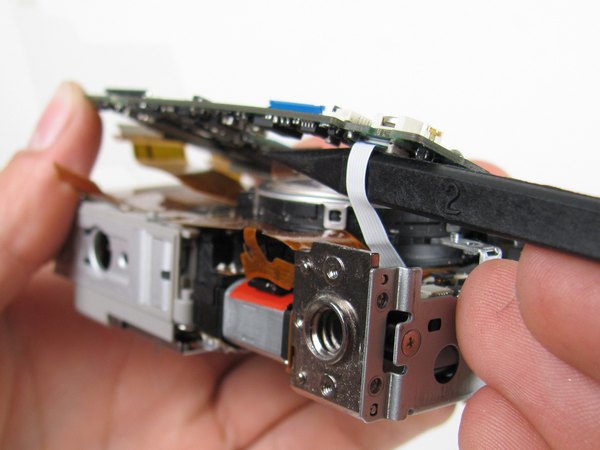

اسپاجر رو جوری قرار بده که دقیقا بین مادربرد، فلت سفید و بدنه دوربین باشه. برای جدا کردن این فلت سفید، اسپاجر رو موازی با مادربرد نگه دار و به سمت بیرون دوربین بکش تا فلت آزاد بشه.

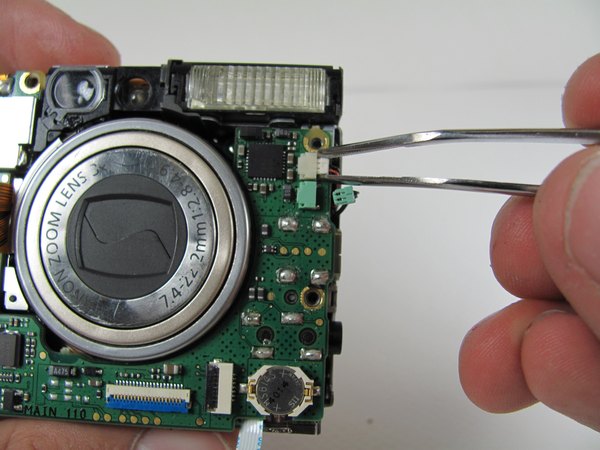

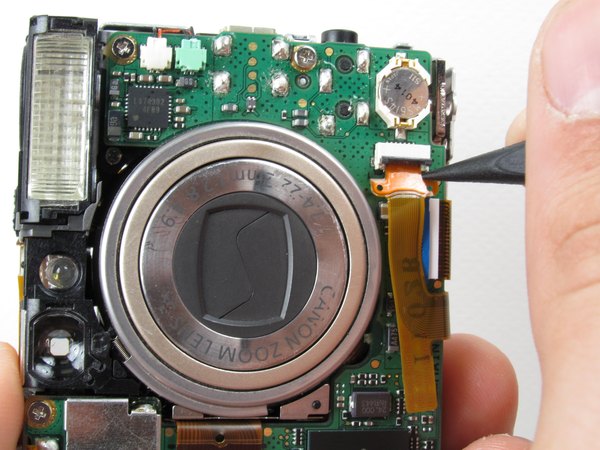

مادربرد رو دوباره سر جاش روی بدنه دوربین بخوابون تا ثابت بشه و موقع کار تکون نخوره. دو تا سوکت (سفید و سبز) اونجا می‌بینی. با استفاده از پنس [product|IF145-020|tweezers] این کانکتورها رو به سمت راست بکش تا از مادربرد جدا بشن.

اینجا قراره کمی لحیم‌کاری انجام بدیم؛ پس به یه هویه، سیم لحیم و سیم قلع‌کش نیاز داری. ابزارهات رو روشن کن تا گرم بشن.

اگه قبلا لحیم‌کاری نکردی یا احساس می‌کنی مهارت کافی نداری، لطفا این مرحله رو با احتیاط خیلی زیاد انجام بده یا بسپارش به کسی که تجربه داره. حرارت زیاد می‌تونه آسیب جدی و جبران‌ناپذیری به مادربرد دوربینت بزنه.

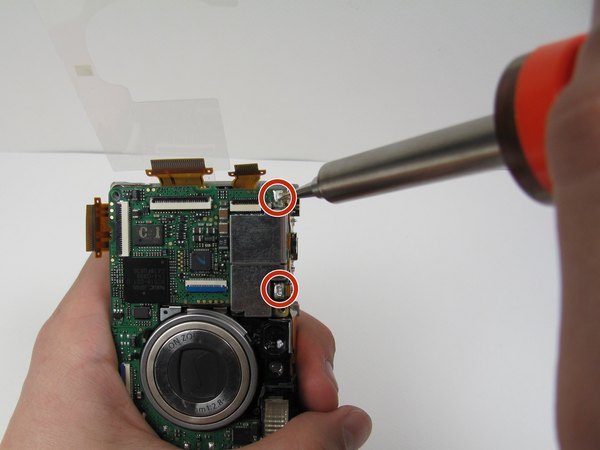

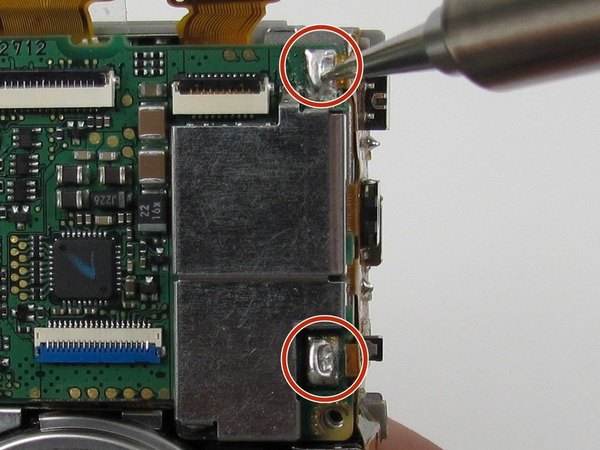

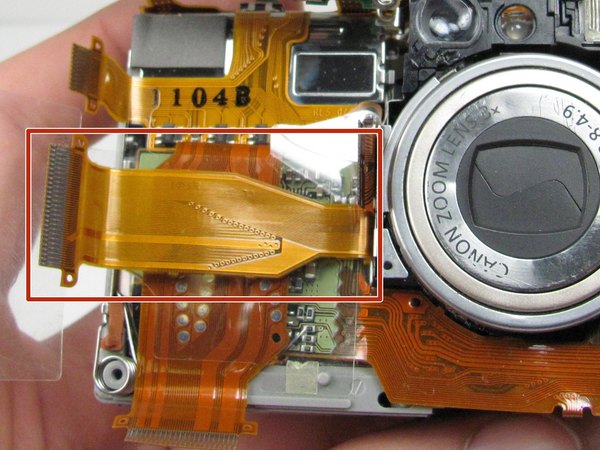

← اون دو تا فلتی که به مادربرد لحیم شدن رو با دقت با هویه حرارت بده و قلعشون رو بردار تا آزاد بشن.

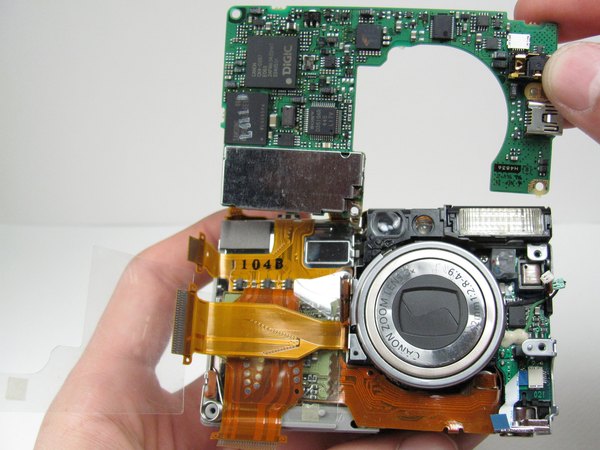

وقتی فلت‌ها جدا شدن، می‌تونی مادربرد رو کامل از روی بدنه دوربین برداری.

دوربین رو برگردون تا پشت دستگاه به سمت خودت باشه.

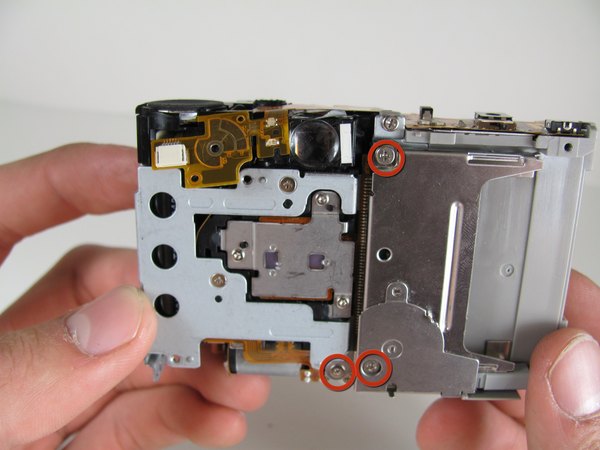

← با پیچ‌گوشتی چهارسو #0 سه تا پیچی که این قسمت می‌بینی رو باز کن.

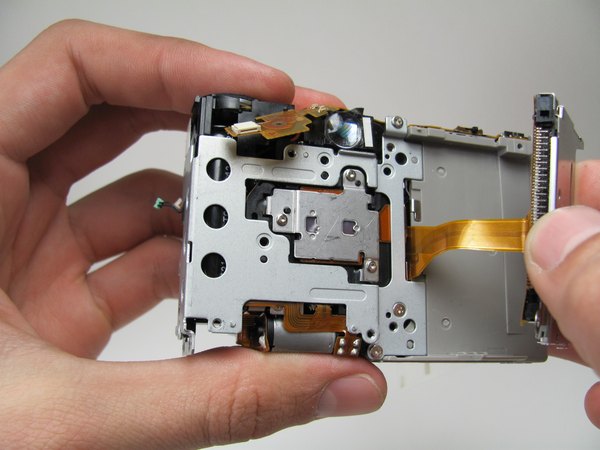

محفظه مموری کارت رو به سمت بالا بکش و همزمان فلت اون رو از داخل مسیر دوربین رد کن. این کار رو ادامه بده تا محفظه و فلت کامل از دوربین خارج بشن.

← دقت کن که این فلت از قسمت بیرونی جلوی دوربین میاد، پس حواست باشه که موقع بیرون کشیدن به قطعات دیگه گیر نکنه.

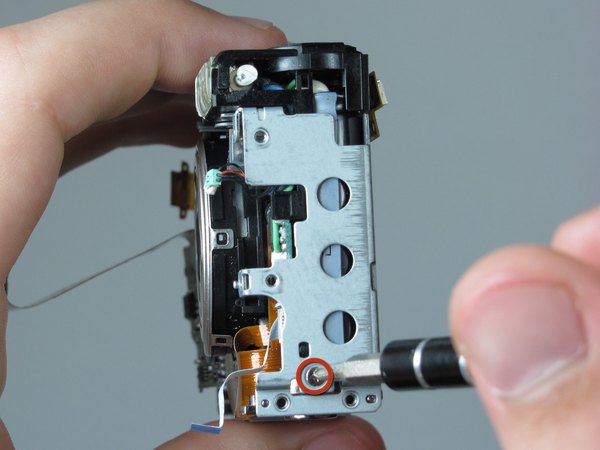

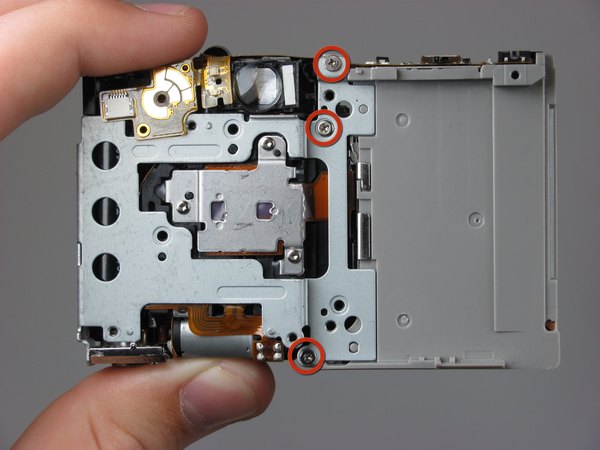

← یه پیچ چهارسو از کنار بدنه و سه تا پیچ دیگه رو هم از روی پنل پشتی با کمک همون پیچ‌گوشتی #0 باز کن.

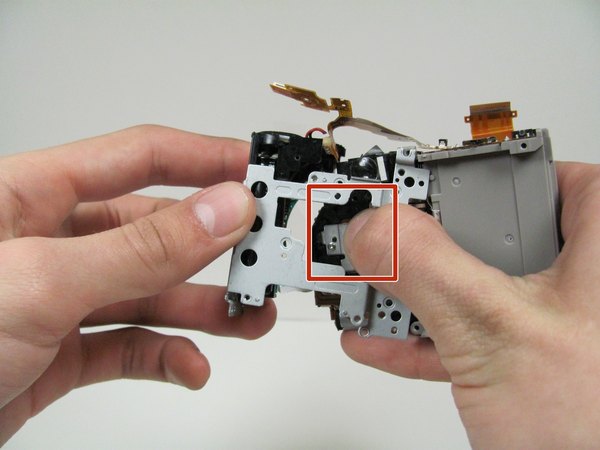

← پشت لنز زوم رو محکم فشار بده تا از بخش سمت چپی دوربین جدا بشه.

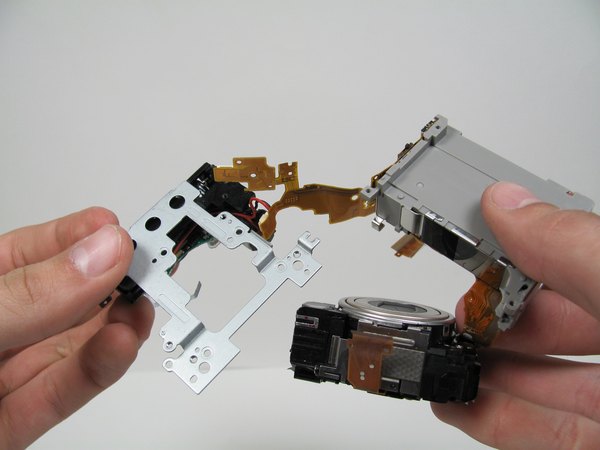

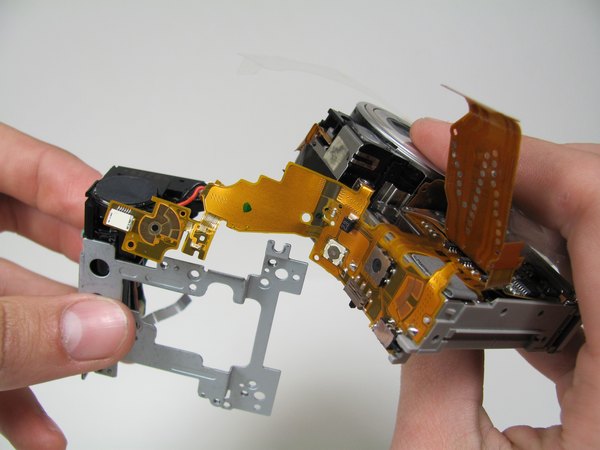

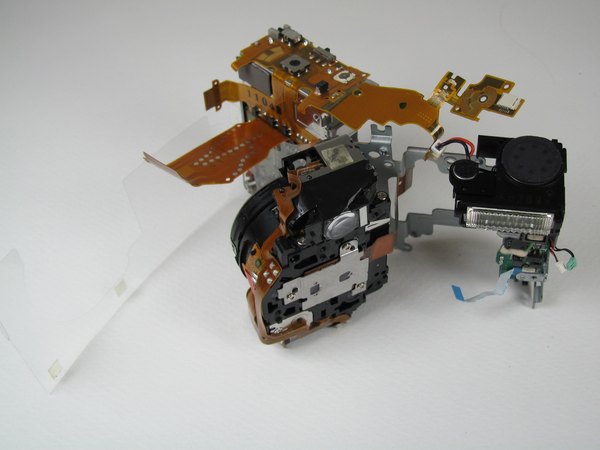

لنز زوم رو به سمت بالا هدایت کن و از سمت چپ دوربین دورش کن. حالا باید سه تا قطعه رو ببینی که فقط با فلت به هم وصل هستن.

خیلی دقت کن که توی این جابجایی فلت‌ها کشیده نشن و پاره نشن.

حالا می‌تونی دوربین رو تو همین حالت روی میز بذاری؛ تو این زاویه فشار زیادی به کابل‌ها نمیاد.

همون‌طور که می‌بینی پلاستیک شفاف هنوز به محفظه باتری چسبیده.

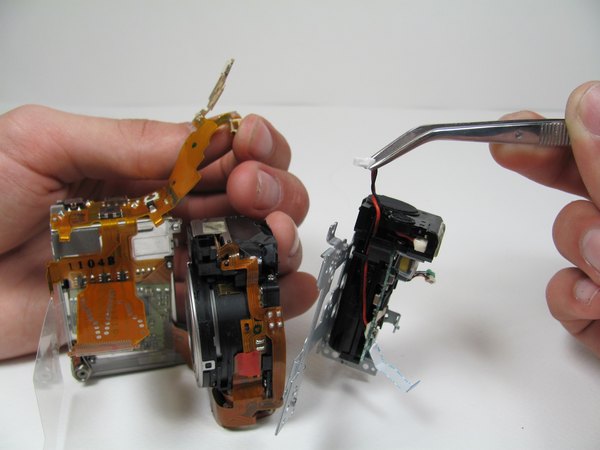

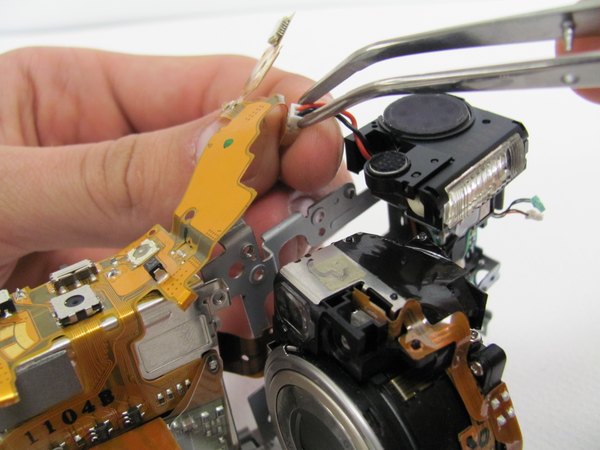

فلتی که از محفظه باتری به سمت مجموعه فلاش رفته رو پیدا کن. با استفاده از پنس [product|IF145-020|tweezers] سوکت این فلت رو با دقت جدا کن.

الان دیگه مجموعه فلاش دوربین به‌طور کامل از بقیه قطعات جدا شده.

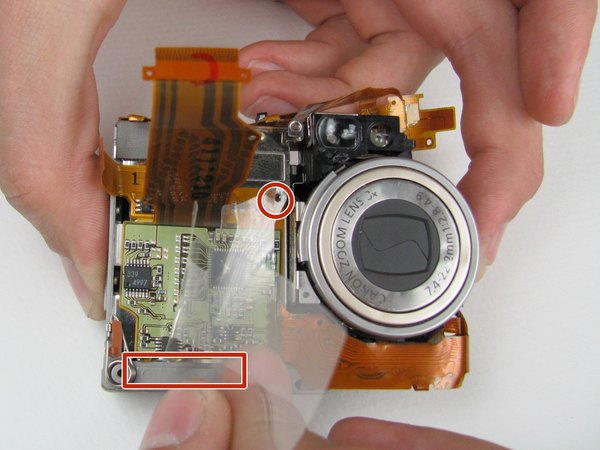

حالا لنز زوم و محفظه باتری که مونده رو توی دستت بگیر. پلاستیک شفاف رو بکش و از روی قطعات برش دار.

← این پلاستیک با یه چسب روی لبه پایینی و یه گیره کوچیک محکم شده، پس باید یکم دقت کنی تا درست باز بشه.

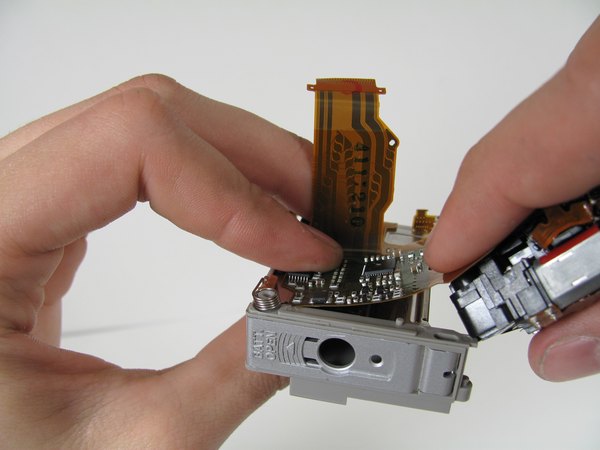

لنز زوم رو از روی محفظه باتری بلند کن و جداشون کن.

پشت مدارها با یه چسب ضعیف به محفظه باتری چسبیده که اگه کمی اونو به سمت بالا بکشی خیلی راحت باز می‌شه.

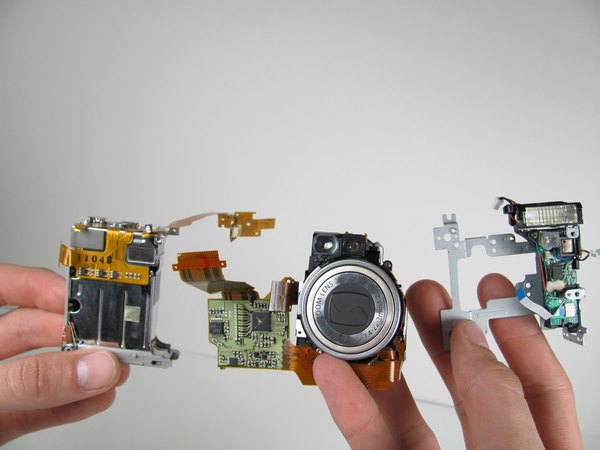

الان قطعاتی که روی میز داری به ترتیب از چپ به راست اینا هستن: محفظه باتری، لنز زوم و مجموعه فلاش.

حالا برو سراغ لنز زوم و برش دار.

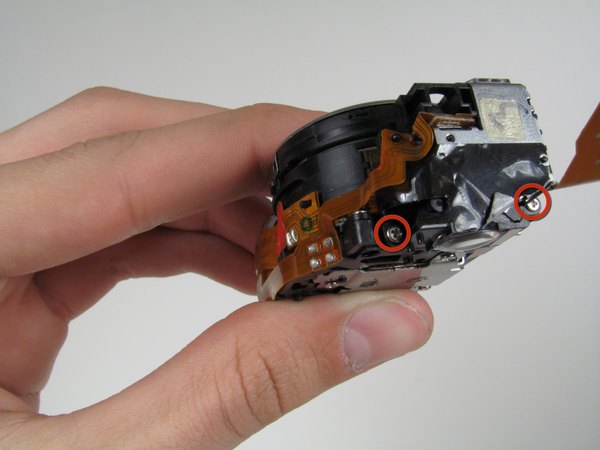

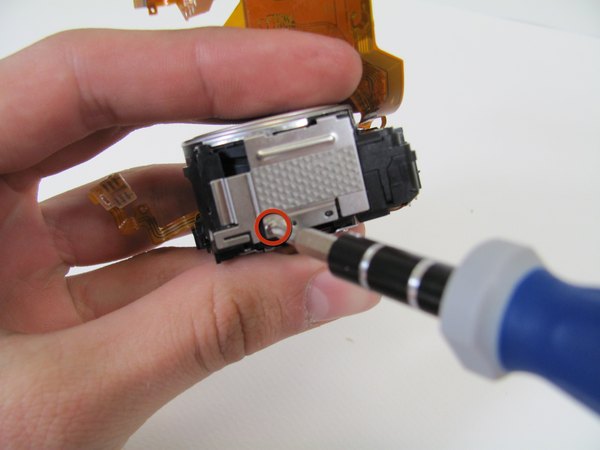

← دو تا پیچ چهارسویی که روش هست رو با پیچ‌گوشتی #0 باز کن.

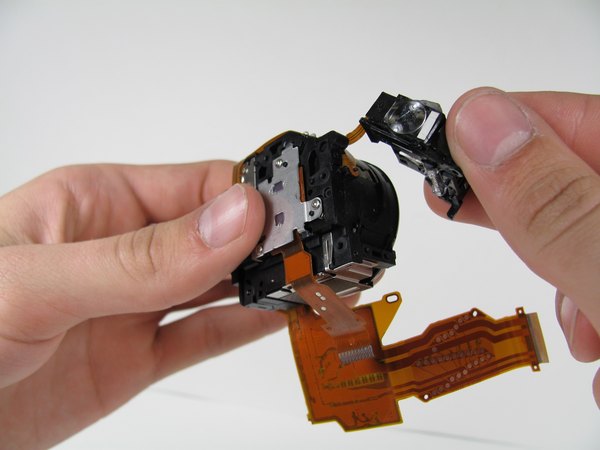

وقتی این پیچ‌ها باز بشن، می‌بینی که دو تا قطعه همچنان با یه فلت به هم متصلن.

فوق‌العاده مراقب باش که این فلت پاره یا تا نشه.

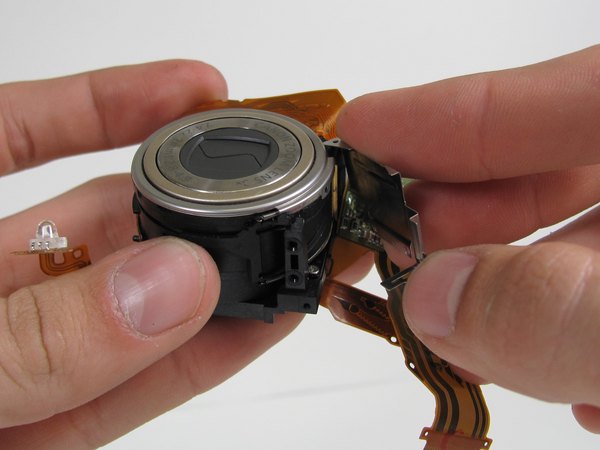

این دو قطعه رو دوباره کنار هم نگه دار. برای درآوردن چراغ ال‌ای‌دی از سوکت دایره‌ای شکلش، سر فلت رو بگیر و به سمت بالا و بیرون بکش.

← قسمت پایینی فلت رو هم از روی پین پلاستیکی آزاد کن.

الان دیگه این دو قطعه کاملا از هم جدا شدن و می‌تونی از هم فاصله‌شون بدی.

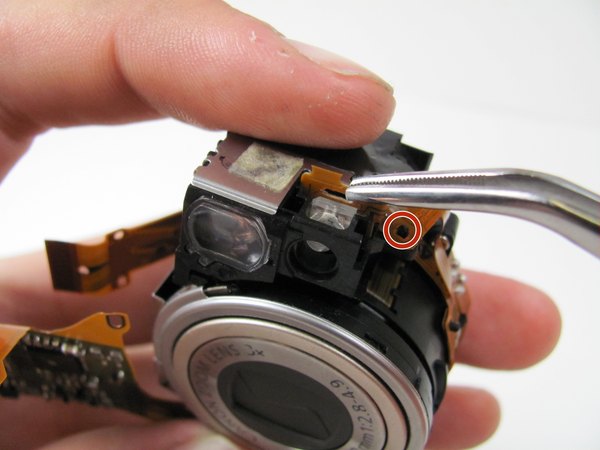

← یه پیچ چهارسوی دیگه روی قطعه مونده که باید با پیچ‌گوشتی #0 بازش کنی.

پنل رو بلند کن و کنار بذار. الان می‌تونی چرخ‌دنده‌های مکانیسم لنز زوم رو به‌وضوح ببینی.

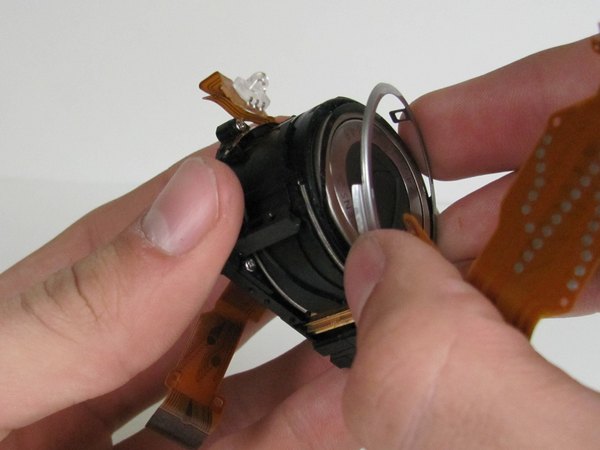

حالا حلقه براق و فلزی روی لنز زوم رو به سمت بالا بکش و برش دار.

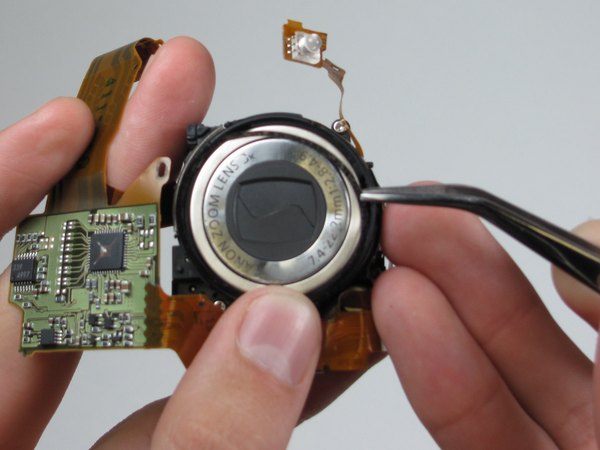

زیر اون حلقه براق یه حلقه دیگه هم هست. با کمک پنس [product|IF145-020|tweezers] اون رو هم بیرون بیار.

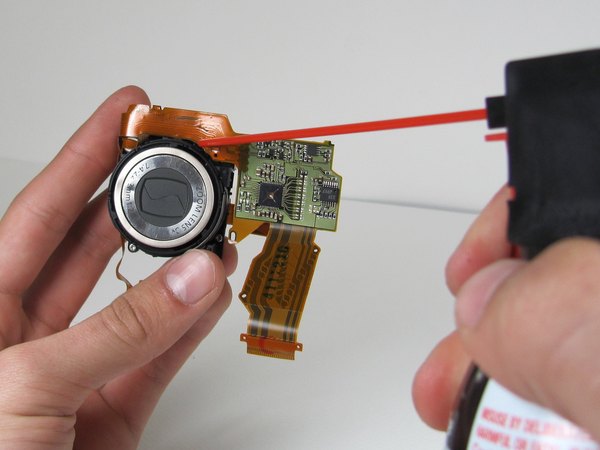

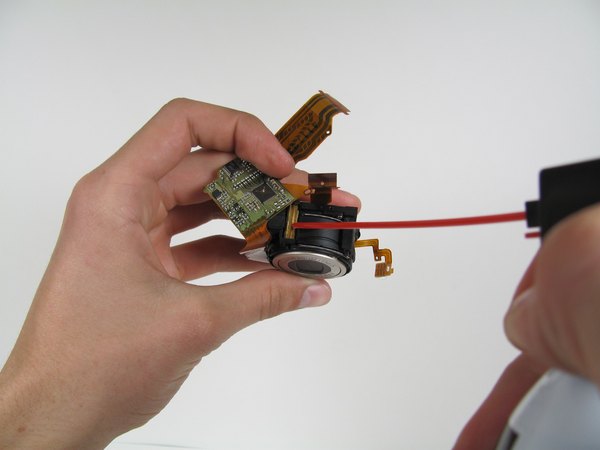

با درآوردن این حلقه‌ها، یه شیار ایجاد شده. با استفاده از اسپری هوای فشرده هرگونه گردوغبار یا ذرات ریزی که اونجا گیر کرده رو تمیز کن. توی همون روزنه‌ای که مسیر چرخ‌دنده‌ها مشخصه هم هوای فشرده بگیر تا کل مسیر حرکت چرخ‌دنده‌ها کامل پاکسازی بشه.

خب، کارمون با باز کردن و سرویس لنز زوم تموم شد! برای بستن دوربین کافیه همین مراحلی که رفتیم رو از آخر به اول انجام بدی. اگه این آموزش برات مفید بود، یادت نره که اپلیکیشن آیسی‌مدار رو به دوستات و همکارات معرفی کنی تا اونا هم بتونن از این راهنماهای فنی استفاده کنن. موفق باشی!
