تعویض صفحه نمایش نوکیا G42 5G

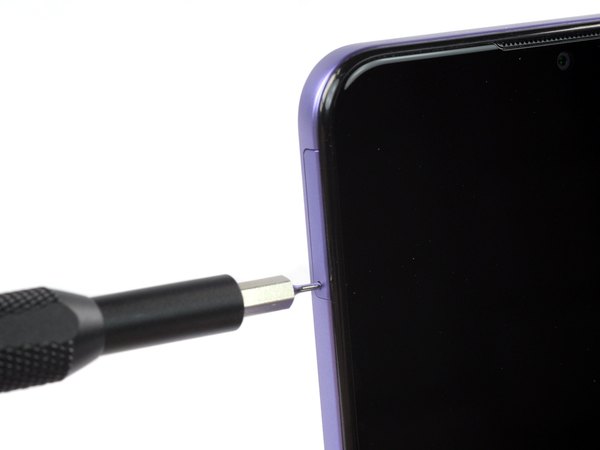

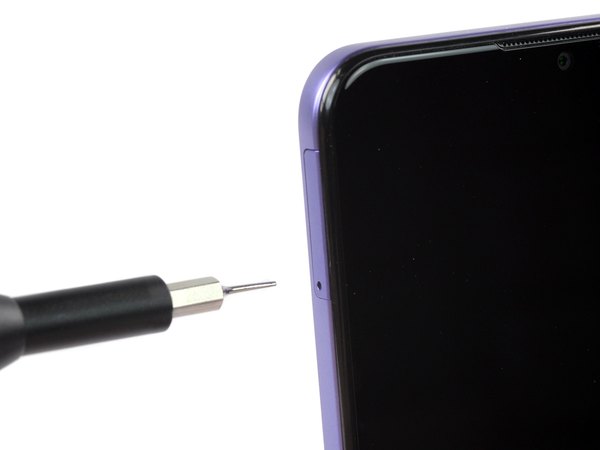

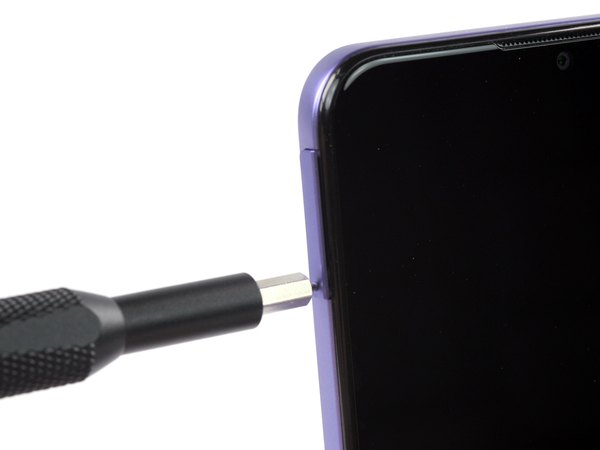

اول از همه گوشیت رو کاملا خاموش کن و هر کابلی که بهش وصله رو جدا کن. حالا سوزن سیم‌کارت یا یه گیره کاغذ صاف‌شده رو تو سوراخ کوچیکی که روی خشاب سیم‌کارت در لبه سمت چپ و بالای گوشی قرار داره، فرو کن. سوزن رو یه کم به داخل فشار بده تا خشاب بیرون بپره.

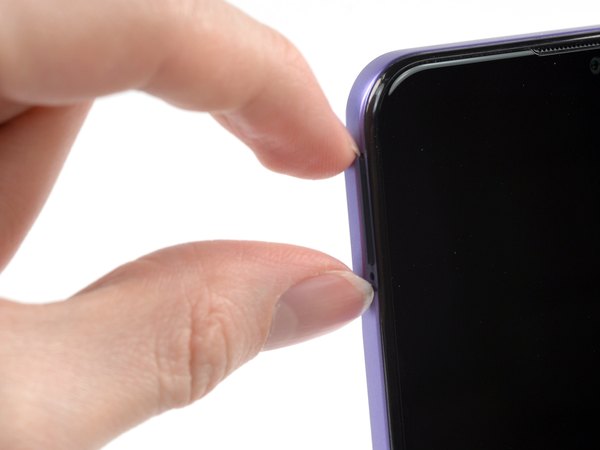

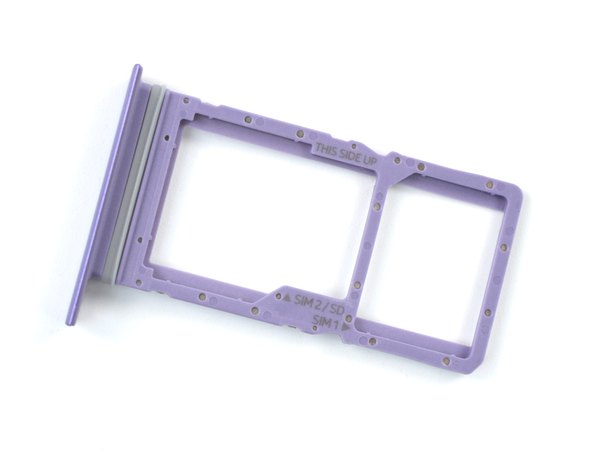

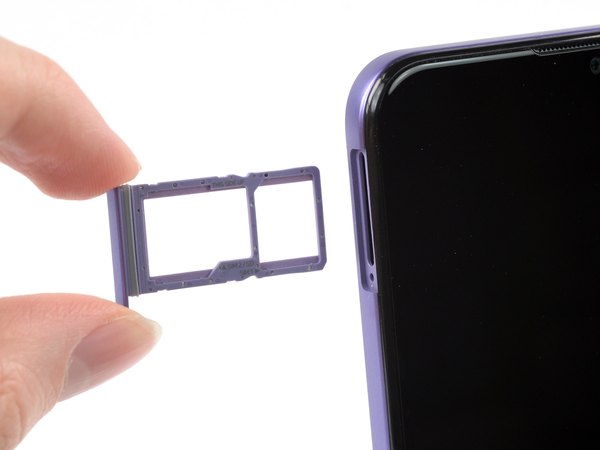

خشاب سیم‌کارت رو با دست بگیر و کاملا از گوشی بیرون بکش.

موقع بستن گوشی، حواست باشه سیم‌کارت یا مموری کارت رو تو جهت درست قرار بدی و کاملا هم‌سطح خشاب باشن؛ بعد خشاب رو وارد گوشی کن تا گیر نکنه.

قاب پشتی گوشی فقط با یه سری گیره پلاستیکی به بدنه وصل شده و خبری از چسب نیست.

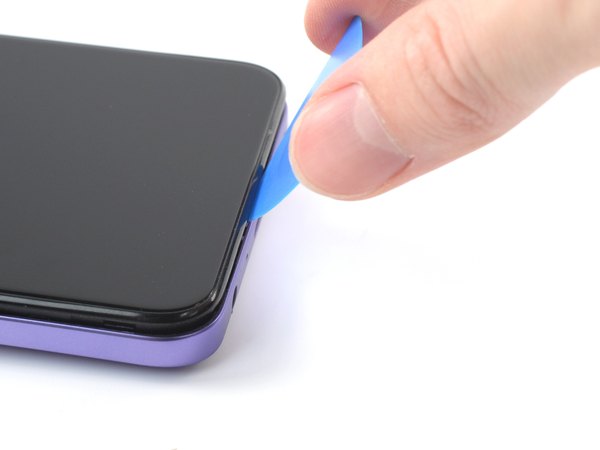

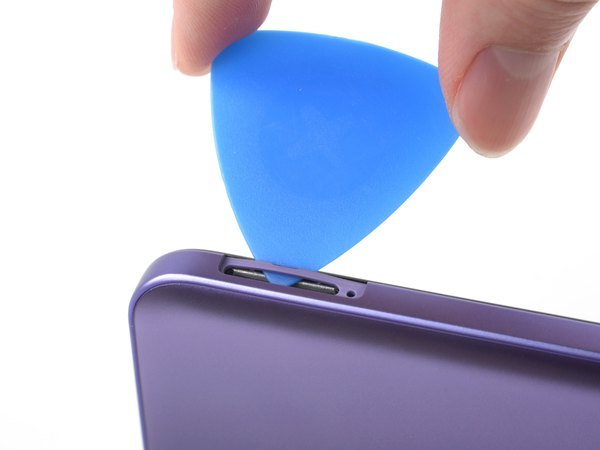

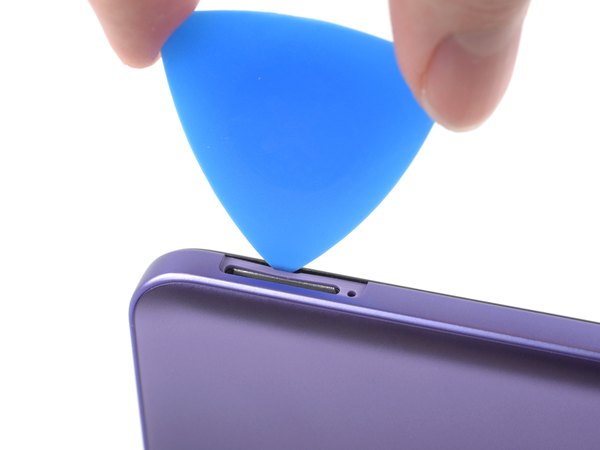

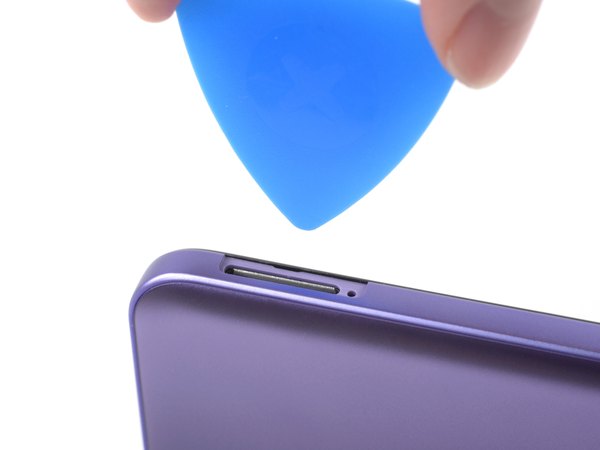

پیک پلاستیکی رو ببر زیر شیار کوچیکی که تو قسمت خشاب سیم‌کارت هست و یه فاصله ایجاد کن.

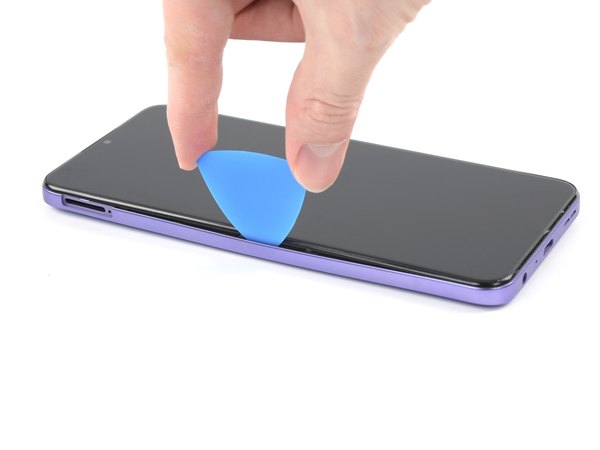

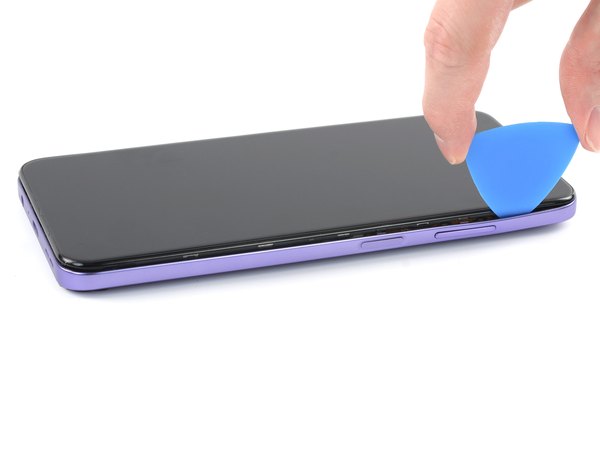

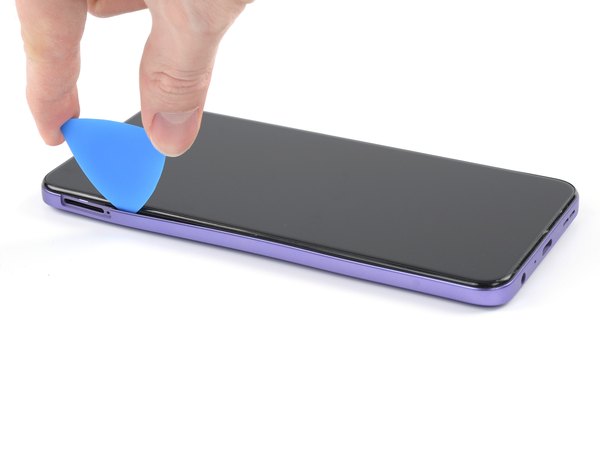

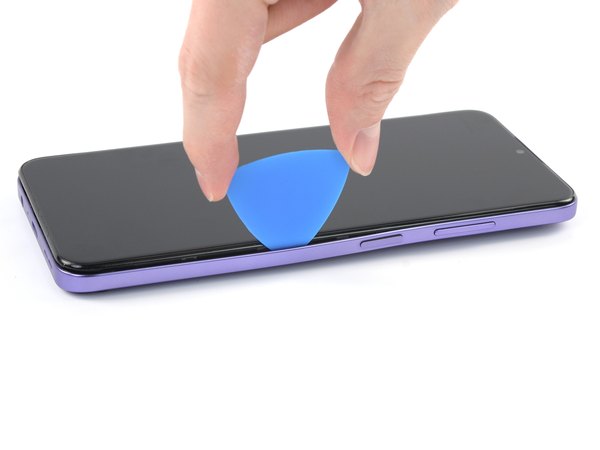

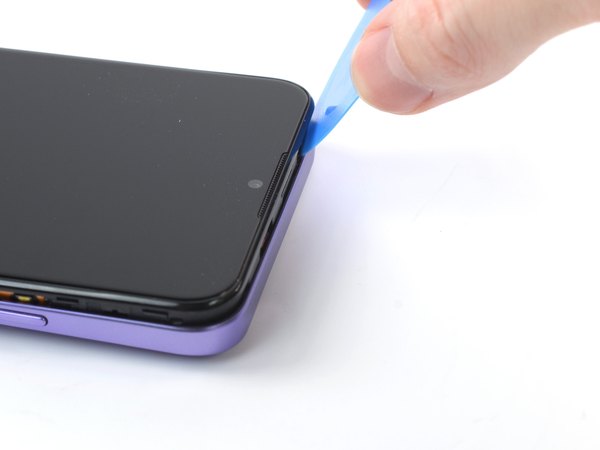

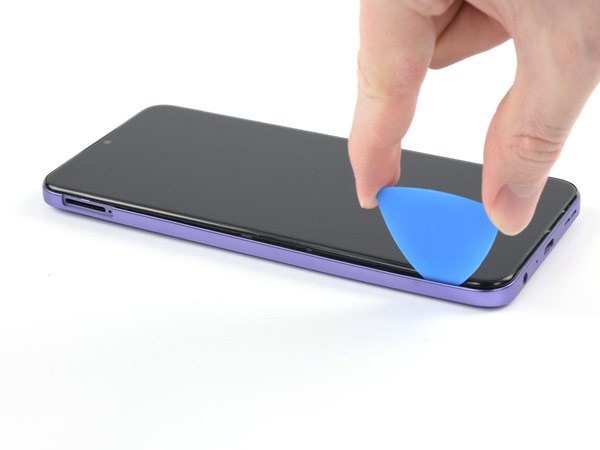

پیک رو با یه زاویه تند رو به پایین، بین قاب پشتی و صفحه نمایش تنظیم کن. حالا پیک رو آروم به سمت پایین لبه چپ گوشی بکش تا گیره‌های پلاستیکی این قسمت با صدای تق‌تق باز بشن.

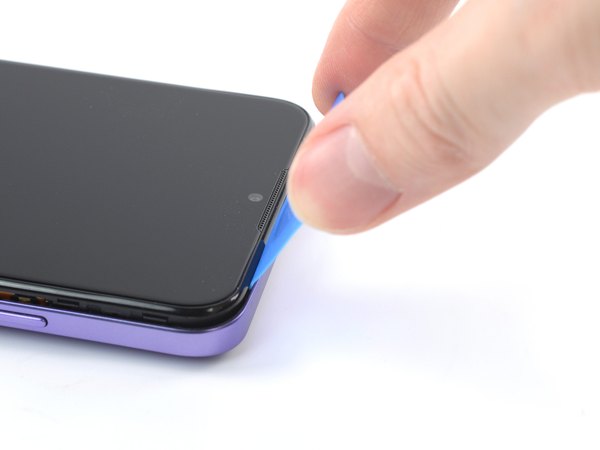

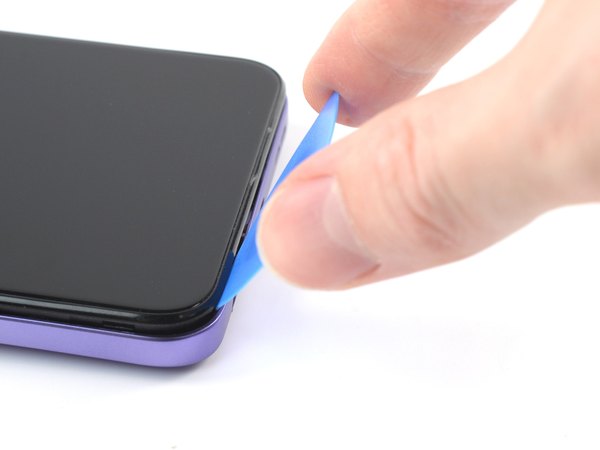

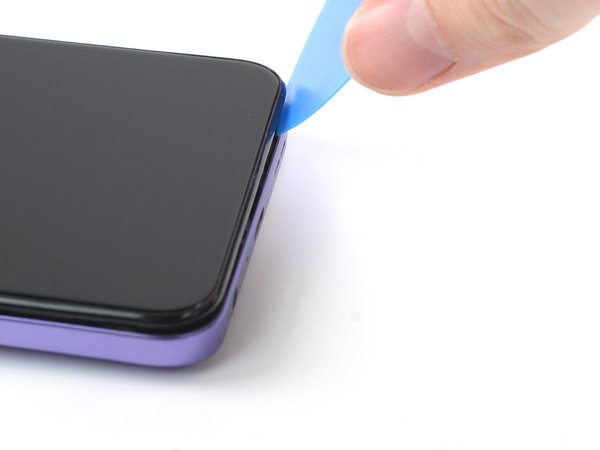

پیک رو تو گوشه پایین گوشی بچرخون و مسیرت رو روی لبه پایینی ادامه بده تا گیره‌های این قسمت هم آزاد بشن.

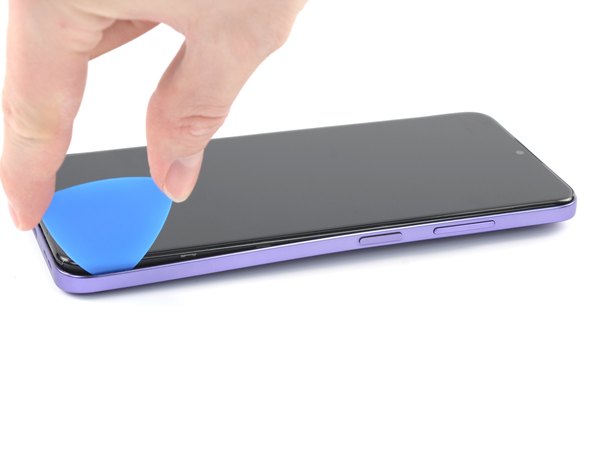

پیک رو به سمت بالای لبه راست بکش تا بقیه گیره‌ها هم یکی‌یکی از بدنه جدا بشن.

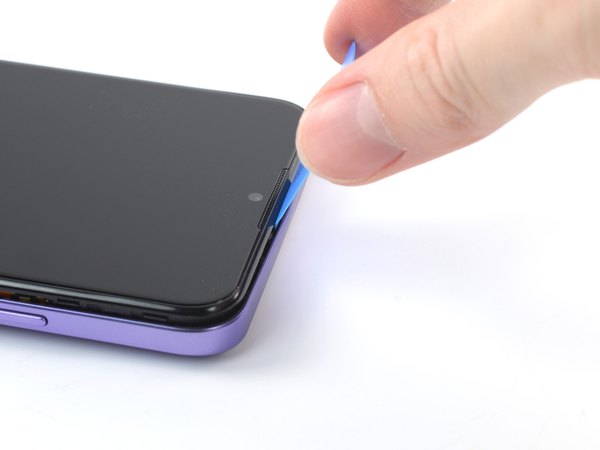

در نهایت، پیک رو روی لبه بالایی بکش تا آخرین گیره‌های پلاستیکی هم آزاد بشن.

به هیچ وجه هنوز قاب پشتی رو کامل جدا نکن! این قاب با یه فلت کوتاه به برد وصله و اگه عجله کنی ممکنه پاره بشه.

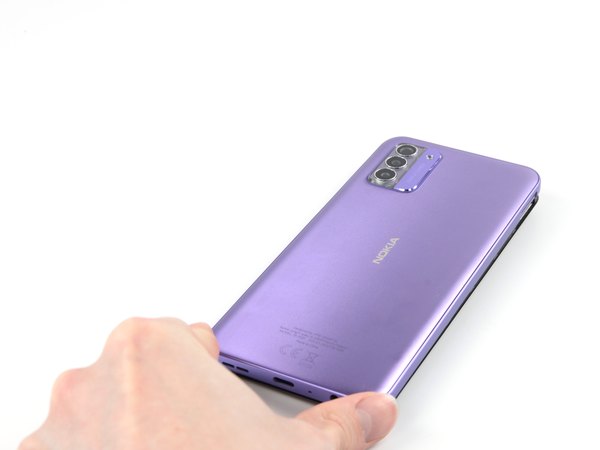

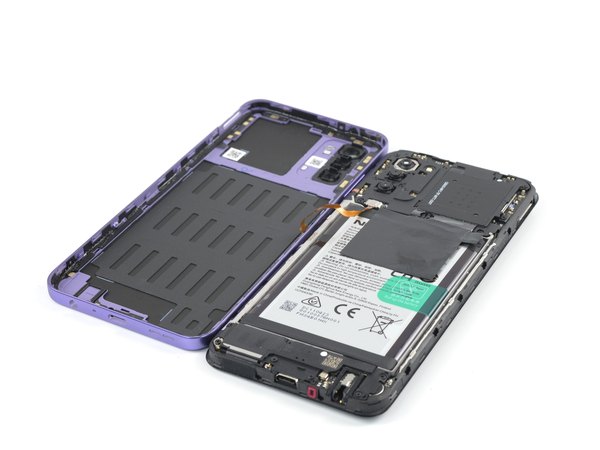

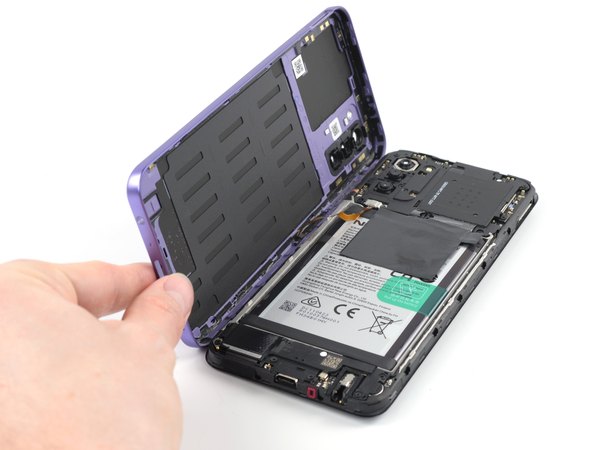

در حالی که صفحه نمایش گوشی رو به پایینه، لبه سمت راست قاب پشتی رو مثل یه کتاب آروم به سمت بالا باز کن.

خیلی مراقب باش که به فلت حسگر اثر انگشت کشش وارد نشه یا پاره‌ش نکنی.

قاب پشتی رو خیلی نرم کنار گوشی بخوابون تا بریم سراغ باز کردن فلتش.

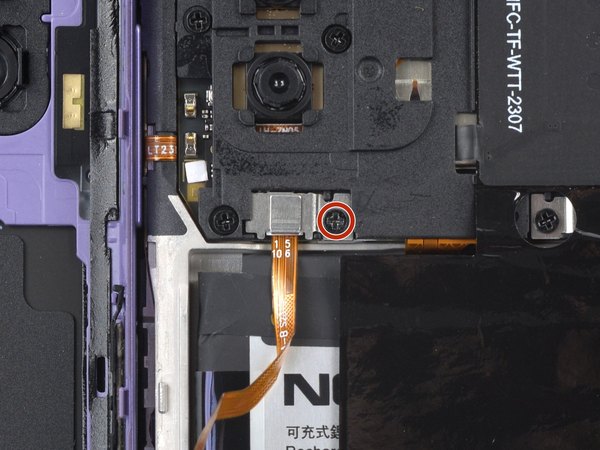

← با یه پیچ‌گوشتی چهارسو، اون تک پیچ 3.8 میلی‌متری که براکت حسگر اثر انگشت رو نگه داشته، باز کن.

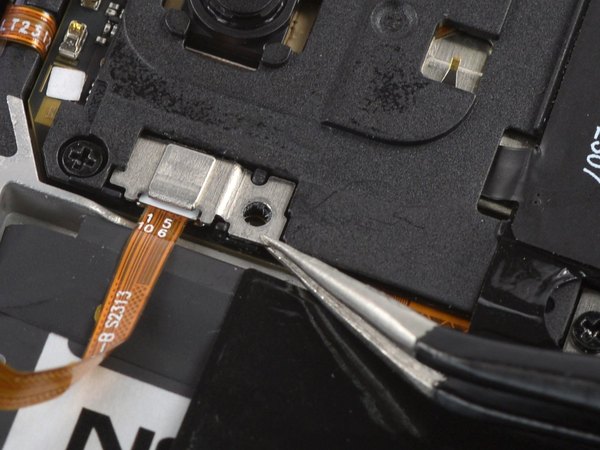

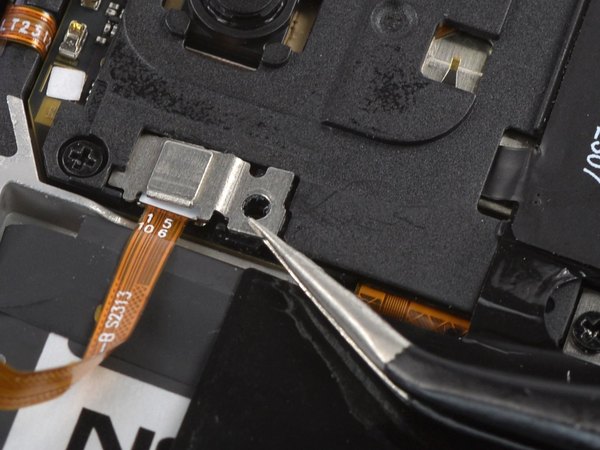

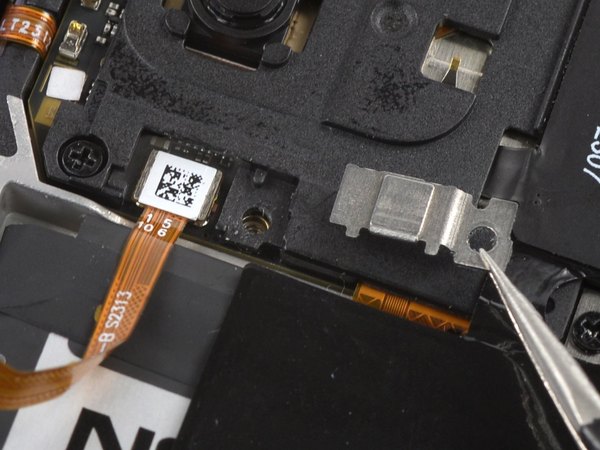

با استفاده از پنس یا حتی انگشتات، براکت فلزی حسگر اثر انگشت رو بردار.

حواست باشه ابزار نوک‌تیزت به باتری نخوره. سوراخ شدن یا له شدن باتری می‌تونه باعث نشتی مواد شیمیایی یا حتی آتش‌سوزی بشه.

موقع بستن گوشی، یادت نره لبه براکت رو دقیقا تو شیار مخصوصش زیر درپوش مادربرد جا بزنی.

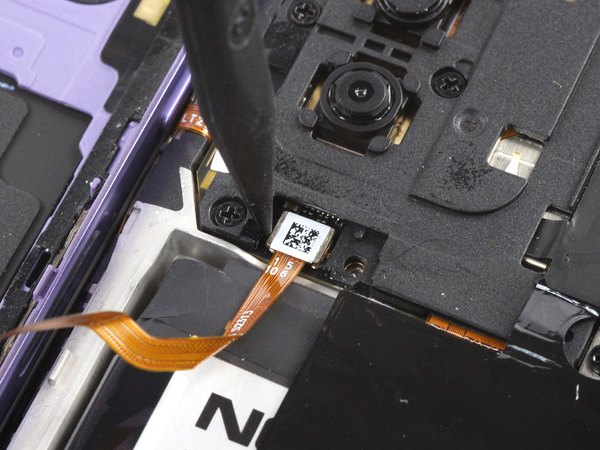

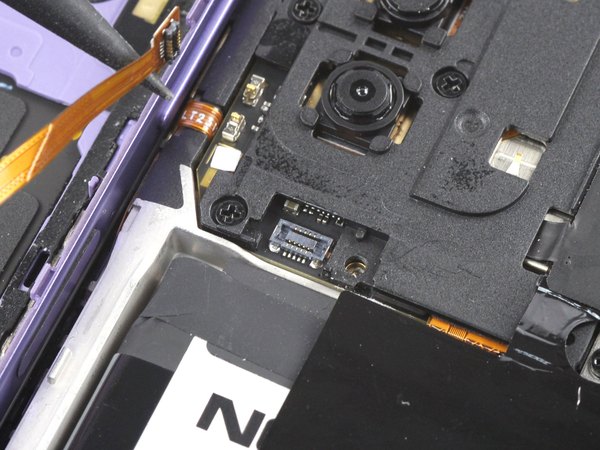

با نوک اسپاجر، کانکتور حسگر اثر انگشت رو مستقیم به سمت بالا اهرم کن تا از روی سوکتش جدا بشه.

برای وصل کردن دوباره این کانکتورهای فشاری، اول یه سمتش رو تنظیم کن و فشار بده تا جا بیفته، بعد برو سراغ سمت دیگه. هیچ‌وقت وسط کانکتور رو فشار نده چون ممکنه پین‌ها کج بشن و آسیب دائمی ببینن.

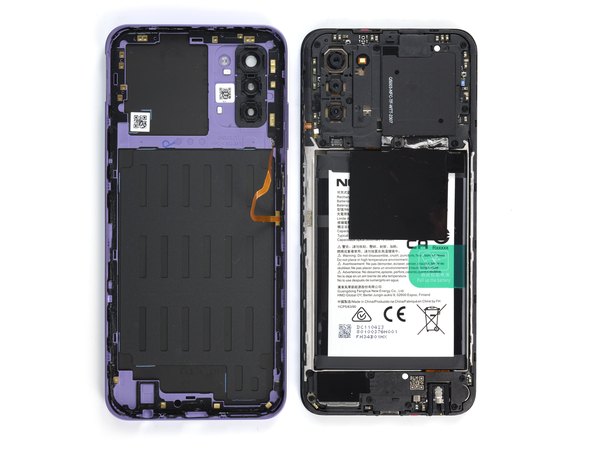

حالا می‌تونی قاب پشتی رو کاملا جدا کنی و بذاری کنار.

ممکنه یه برچسب سفید روی یکی از پیچ‌های بالایی باشه که نشون‌دهنده گارانتیه. با نوک پیچ‌گوشتی یا پنس سوراخش کن یا کلا بکنش.

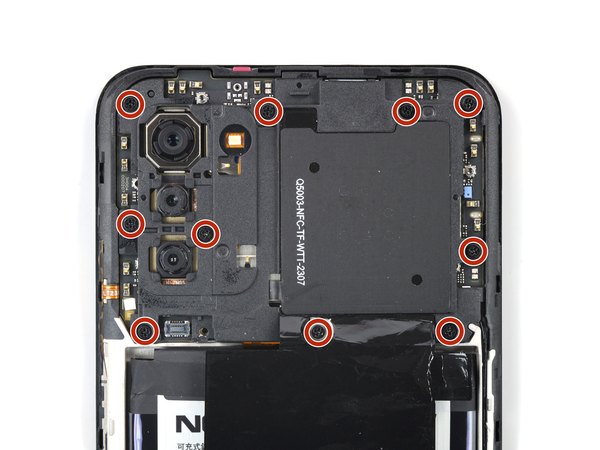

← با پیچ‌گوشتی چهارسو، هر ده تا پیچ 3.8 میلی‌متری که درپوش مادربرد رو نگه داشتن، باز کن.

درپوش مادربرد علاوه بر پیچ‌ها، با چند تا گیره پلاستیکی هم سر جاش محکم شده.

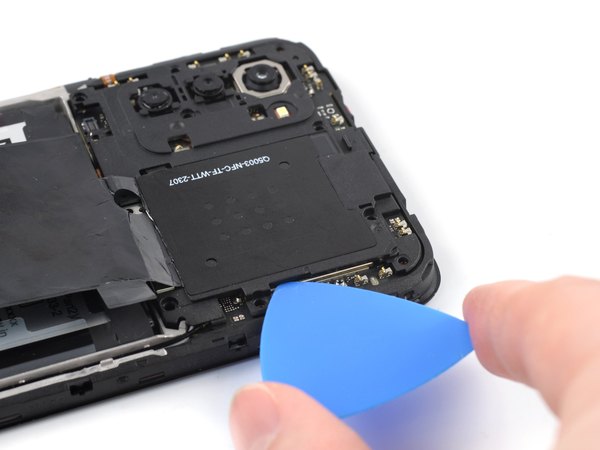

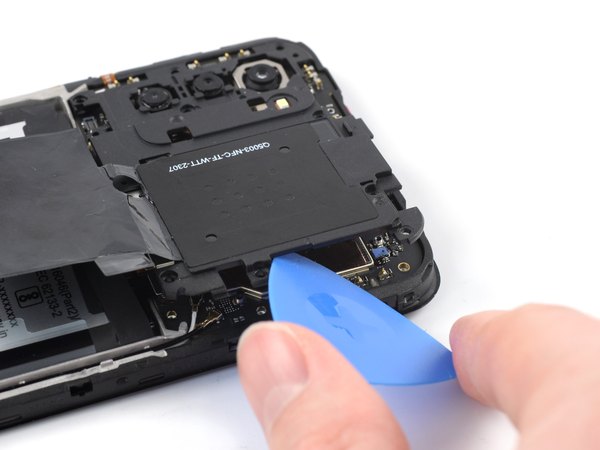

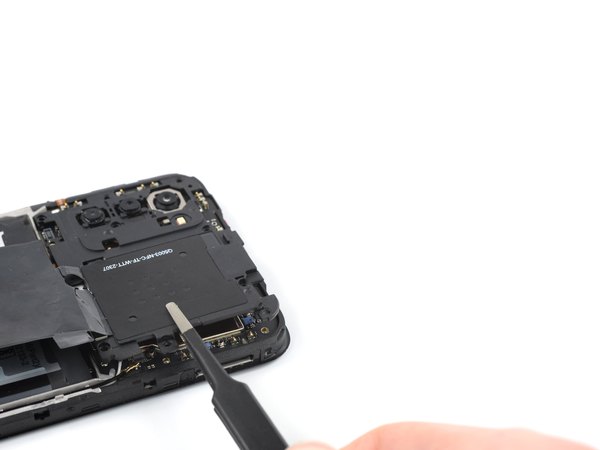

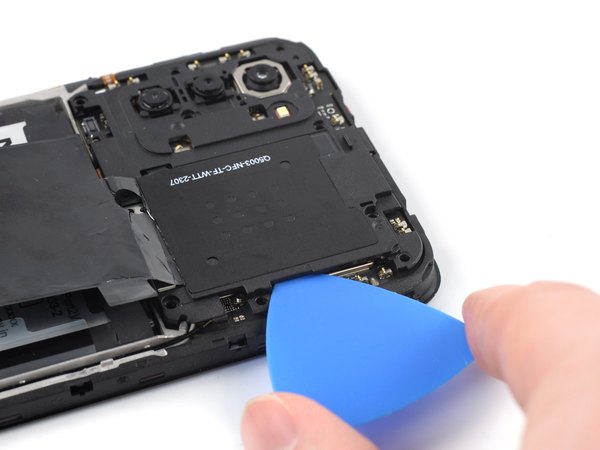

پیک بازکننده رو ببر زیر لبه سمت راست درپوش مادربرد. پیک رو یه کم بچرخون تا گیره‌های پلاستیکی آزاد بشن.

وقتی خواستی گوشی رو جمع کنی، اول قسمت بالا سمت چپ درپوش رو جا بزن.

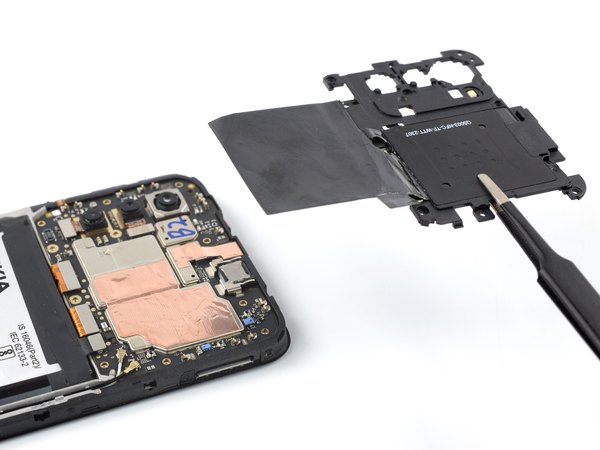

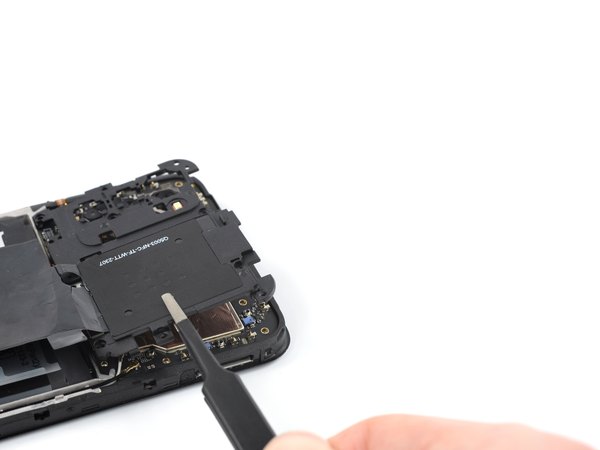

حالا با پنس یا دستت، درپوش مادربرد رو بگیر و برش دار.

با قسمت تخت اسپاجر، کانکتور باتری رو مستقیم به سمت بالا اهرم کن و از سوکتش جداش کن تا برق مدار کاملا قطع بشه.

اگه روی پیچ‌های بالایی بلندگو هم برچسب سفیدی دیدی، با پیچ‌گوشتی یا پنس برش دار.

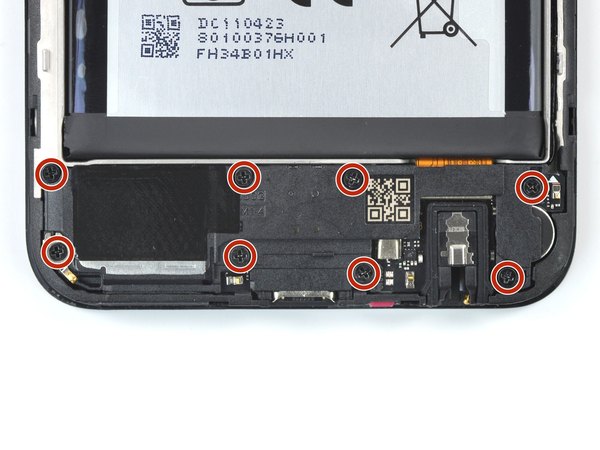

← با پیچ‌گوشتی چهارسو، هشت تا پیچ 3.8 میلی‌متری که بلندگو رو نگه داشتن باز کن.

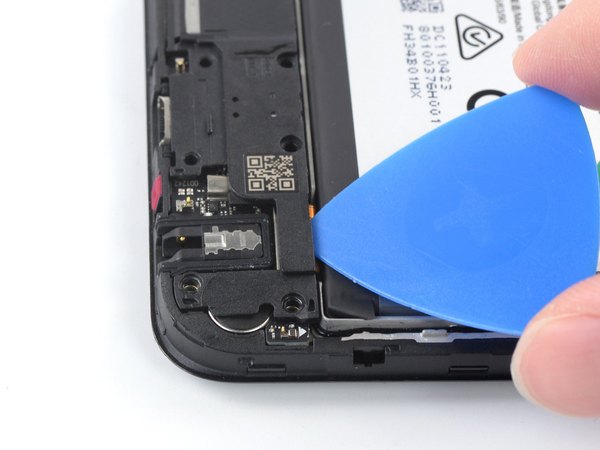

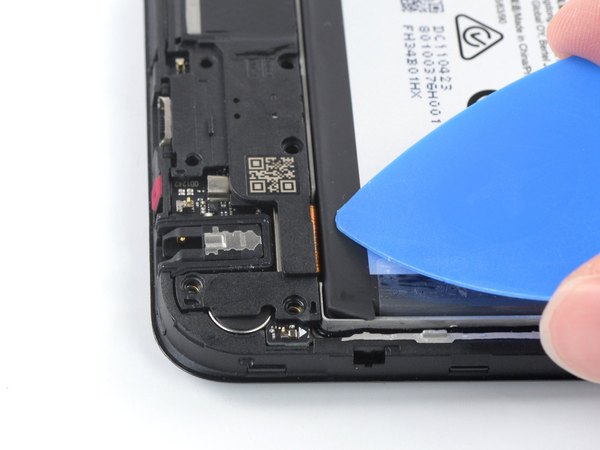

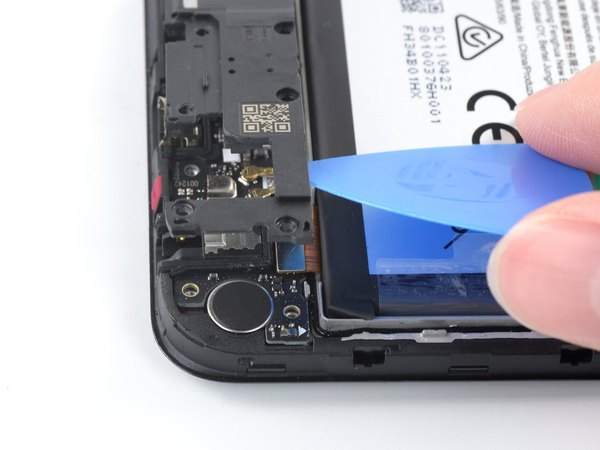

پیک پلاستیکی رو ببر زیر لبه بالا سمت راست بلندگو.

پیک رو با زاویه تند به سمت پایین فشار نده، چون ممکنه به فلت رابطی که زیرش رد شده آسیب بزنی.

پیک رو بچرخون تا ماژول بلندگو از گیره‌های پلاستیکیش آزاد بشه.

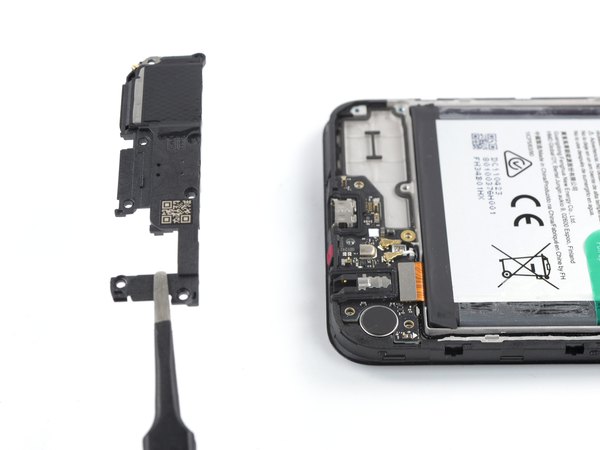

با پنس یا دستت، بلندگو رو کلا بردار و کنار بذار.

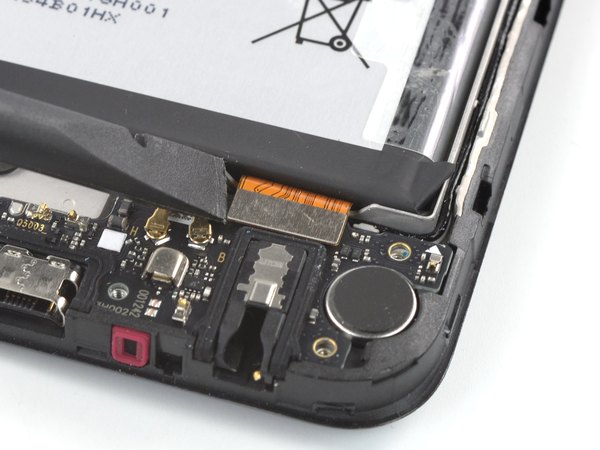

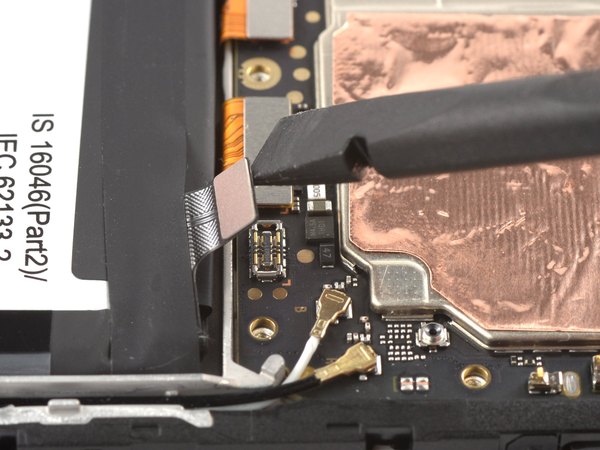

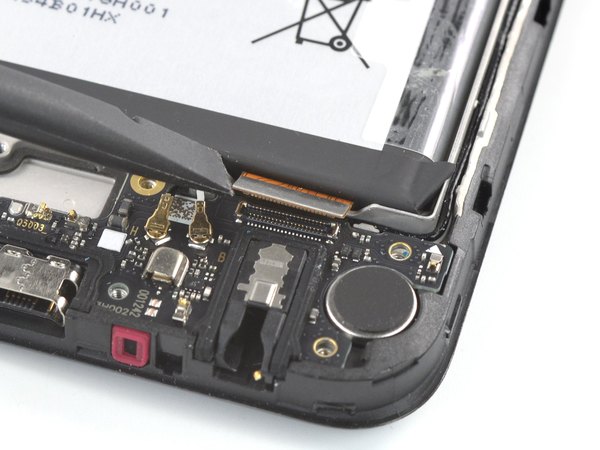

از قسمت تخت اسپاجر استفاده کن و فلت رابط رو مستقیم به سمت بالا اهرم کن تا از سوکتش جدا بشه.

موقع جا زدن دوباره این مدل کانکتورها، اول یه سمتش رو تنظیم کن و فشار بده تا تق صدا بده، بعد سمت دیگه‌ش رو جا بزن. فشار دادن وسط کانکتور می‌تونه پین‌ها رو خراب کنه.

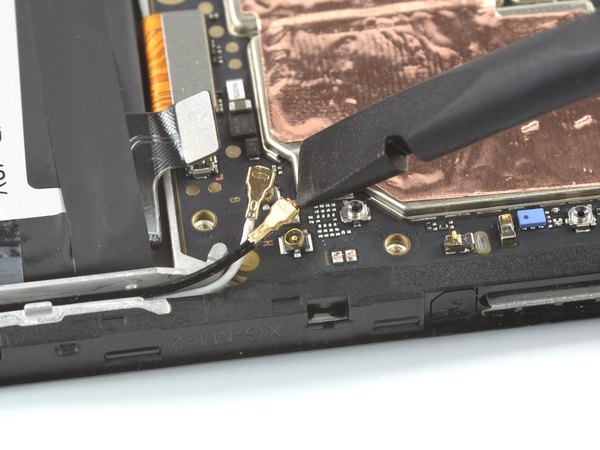

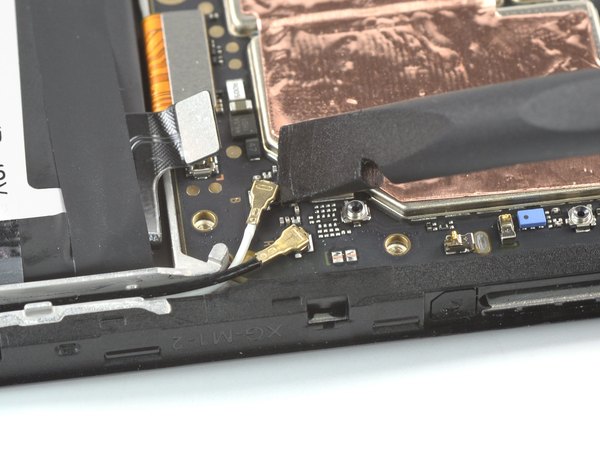

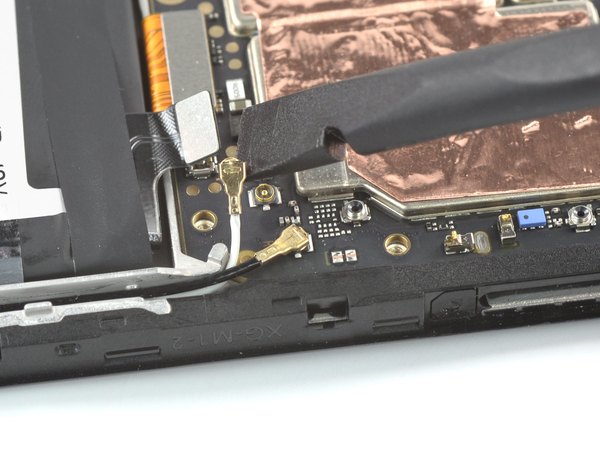

با اسپاجر، هر دو تا کابل آنتن رو مستقیم به سمت بالا اهرم کن تا از روی سوکت‌های مادربرد جدا بشن.

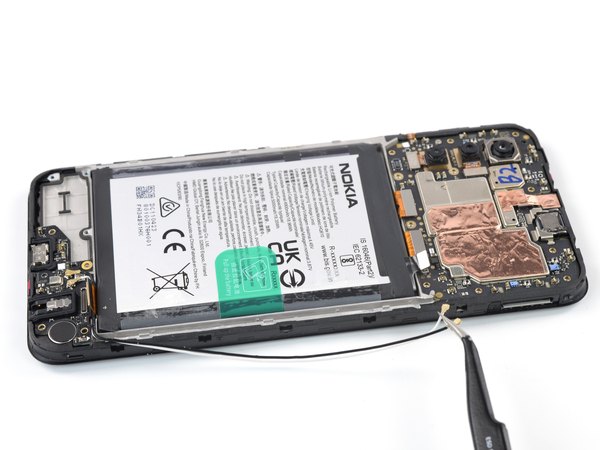

با یه پنس یا انگشتات، کابل‌های آنتن رو از داخل شیار مخصوصشون روی فریم گوشی بیرون بیار.

موقع مونتاژ، اول کابل آنتن سفید رو به مادربرد وصل کن و بعد برو سراغ کابل مشکی. در نهایت کابل‌ها رو قشنگ تو شیار خودشون جا بده.

← لبه بالایی برد شارژ با چسب سر جاش محکم شده.

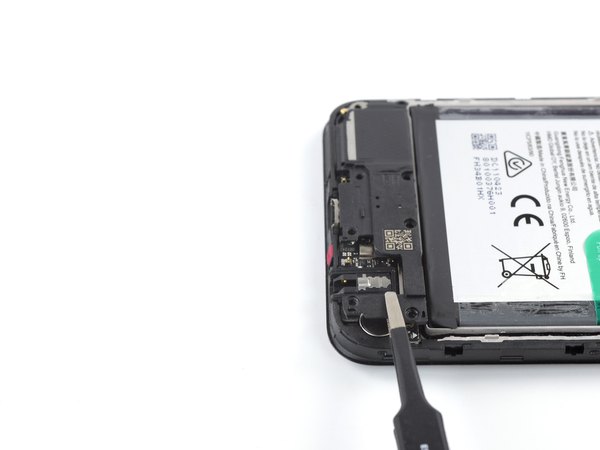

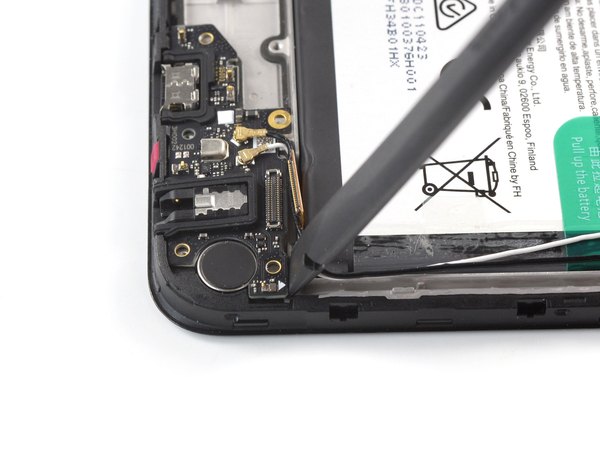

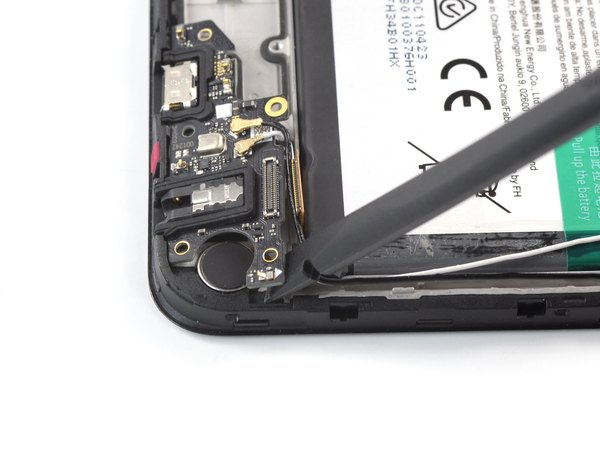

سر تخت اسپاجر رو ببر زیر لبه بالا سمت راست برد شارژ. برد شارژ رو به سمت بالا اهرم کن تا بتونی با انگشتات بگیریش.

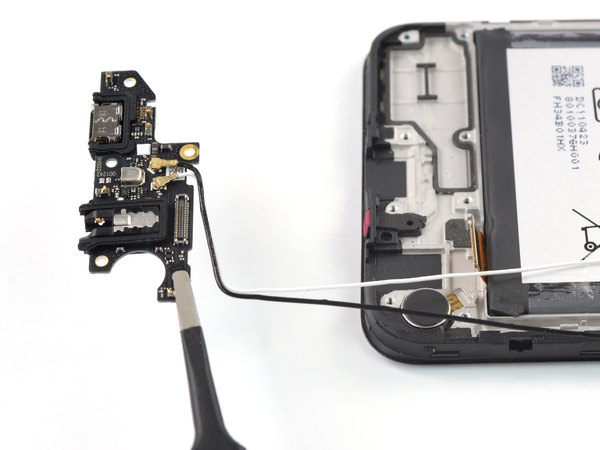

با پنس یا دستت برد شارژ رو بگیر و از گوشی خارج کن.

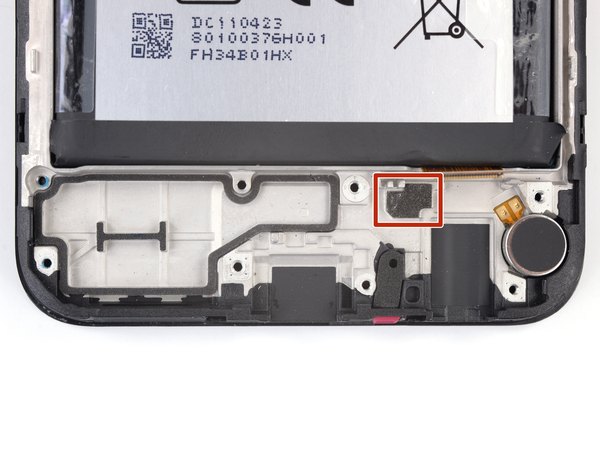

موتور ویبره با یه چسب ملایم به بدنه چسبیده.

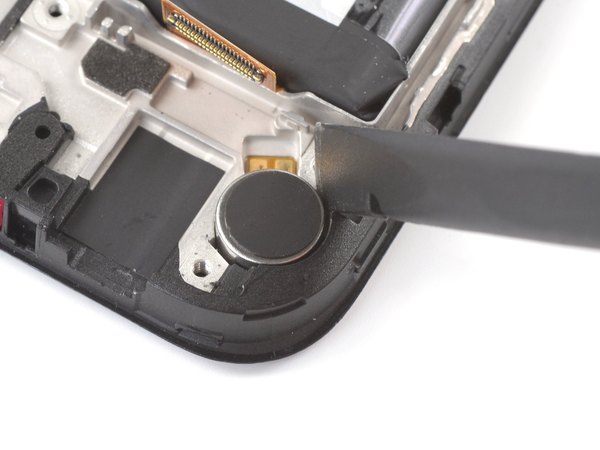

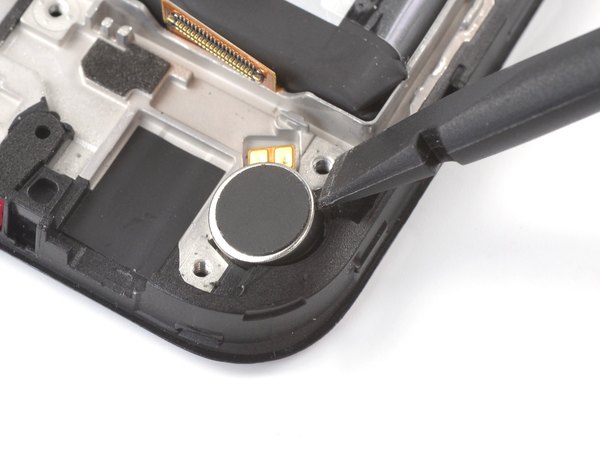

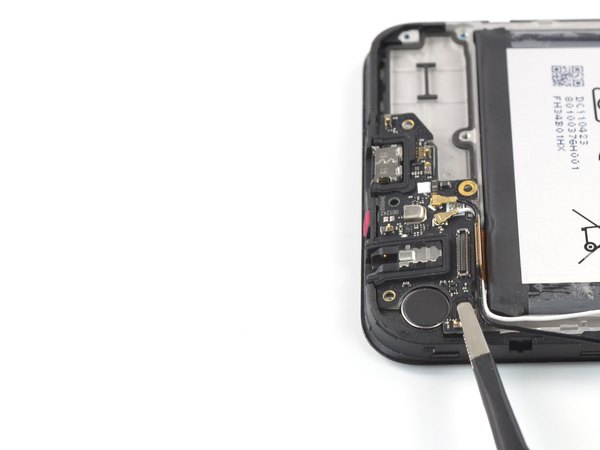

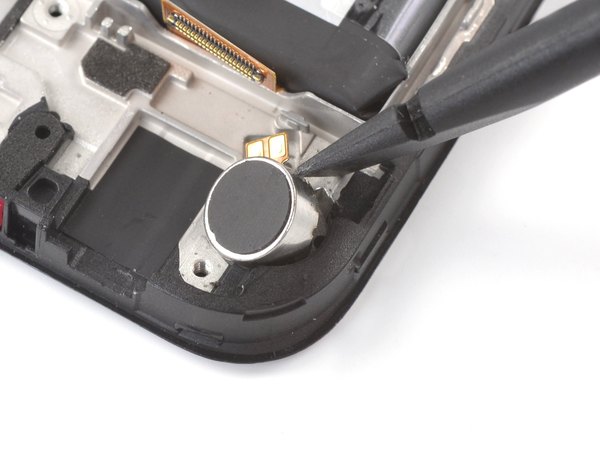

سر تخت اسپاجر رو ببر تو شکاف کوچیک بالا سمت راست موتور ویبره. اسپاجر رو به سمت بالا اهرم کن تا موتور ویبره از چسب زیرش جدا بشه.

اگه با اسپاجر نتونستی موتور رو بلند کنی، از یه پنس نوک‌تیز کمک بگیر.

موقع بستن گوشی، اگه چسب قبلی هنوز خاصیت داشت می‌تونی ازش استفاده کنی. وگرنه باید یه چسب دوطرفه جدید مثل چسب Tesa رو برش بدی و جایگزین کنی.

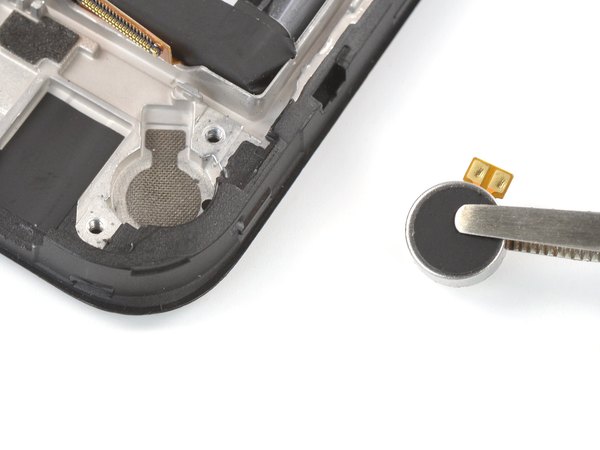

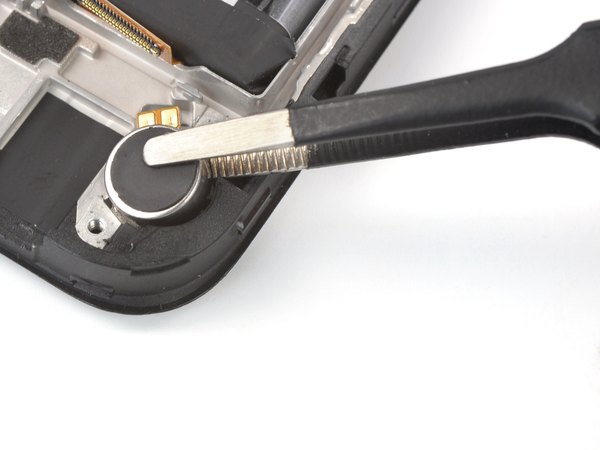

با پنس یا با دستت موتور ویبره رو بردار و بذار کنار.

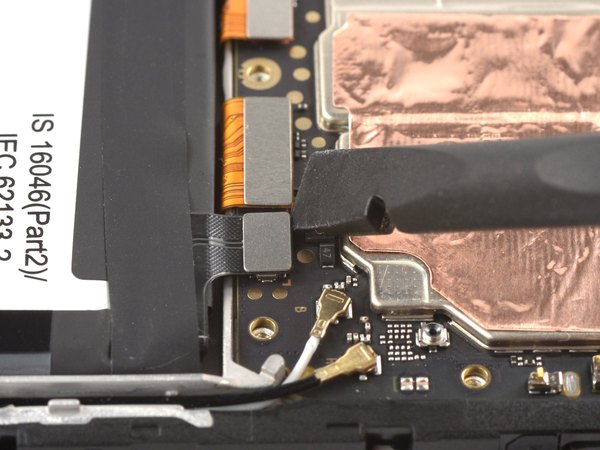

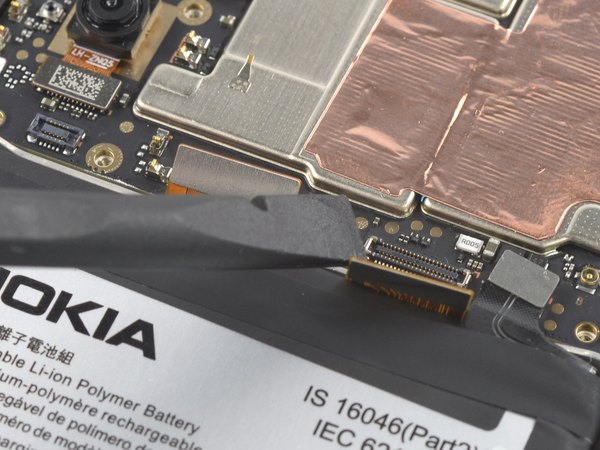

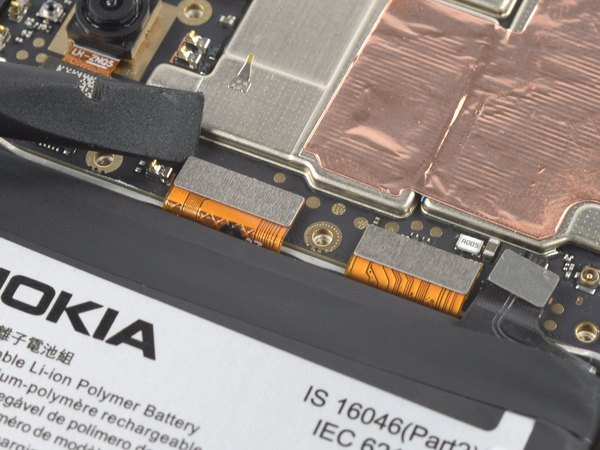

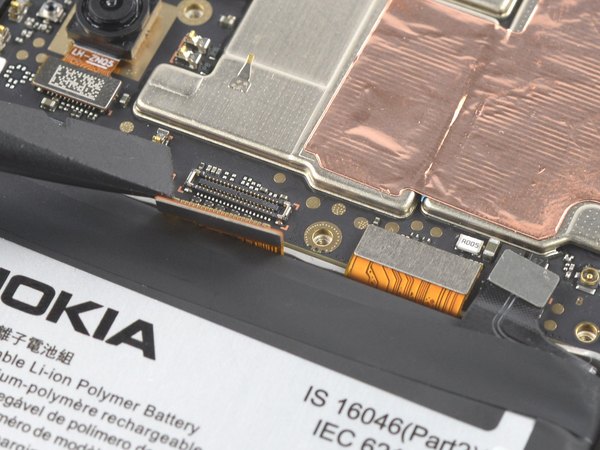

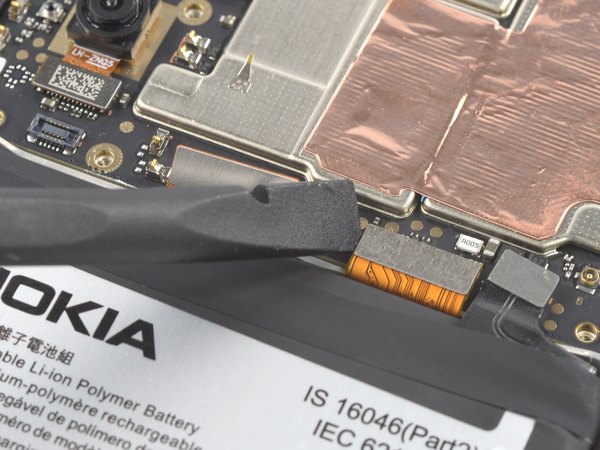

سر تخت اسپاجر رو ببر زیر کانکتور فلت تصویر و مستقیم به سمت بالا اهرم کن تا از مادربرد جدا بشه.

دوباره با سر تخت اسپاجر، کانکتور فلت رابط رو به سمت بالا اهرم کن و از سوکتش آزاد کن.

یادت نره برای وصل کردن کانکتورهای فشاری، همیشه از یک سمت شروع کن و بعد سمت دیگه رو جا بزن تا پین‌ها آسیب نبینن.

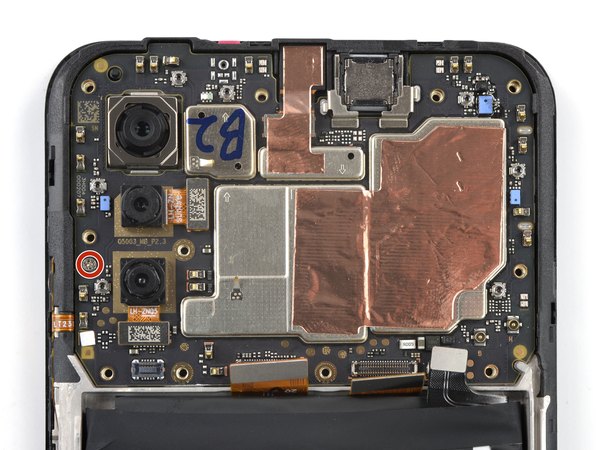

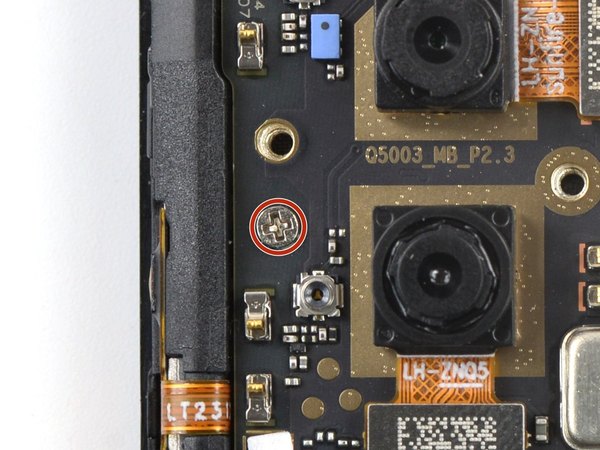

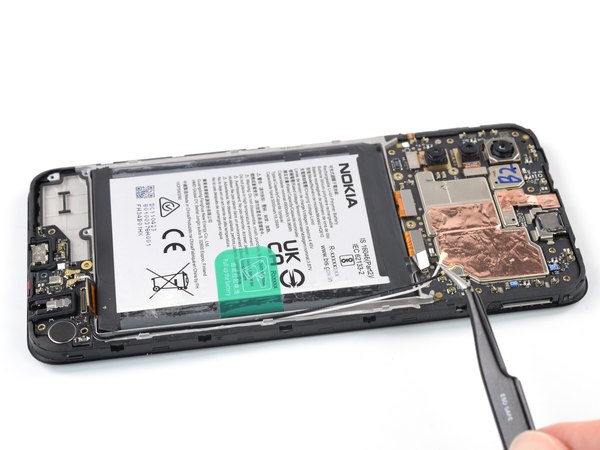

← با پیچ‌گوشتی چهارسو، اون تک پیچ 2.8 میلی‌متری که مادربرد رو نگه داشته باز کن.

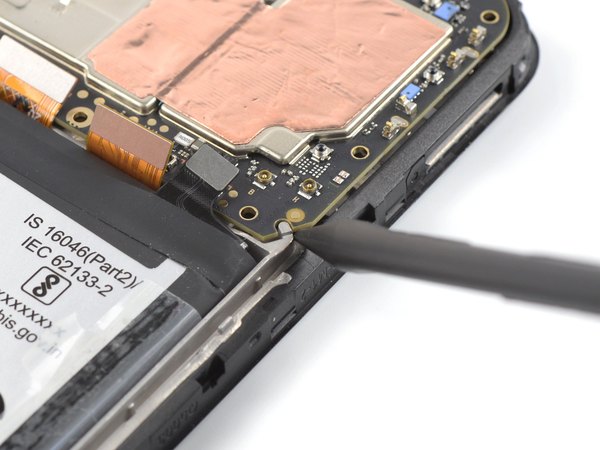

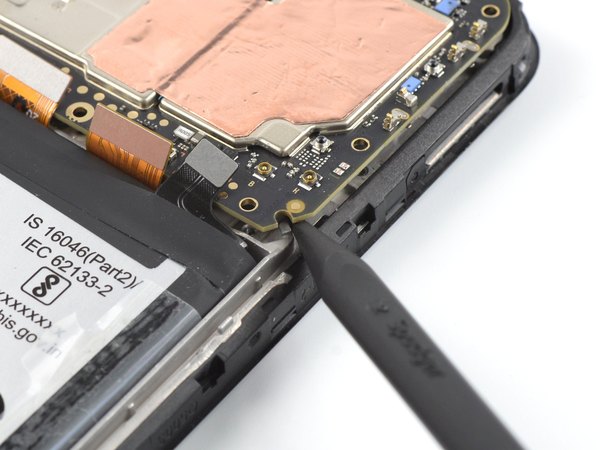

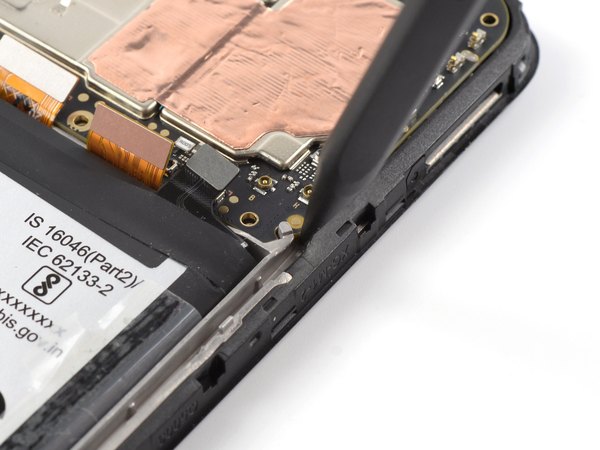

نوک تیز اسپاجر رو ببر زیر گوشه پایین سمت راست مادربرد. مادربرد رو آروم به سمت بالا اهرم کن تا بتونی با انگشتات بگیریش.

موقع بستن گوشی، اول گوشه بالا سمت راست مادربرد رو جا بزن.

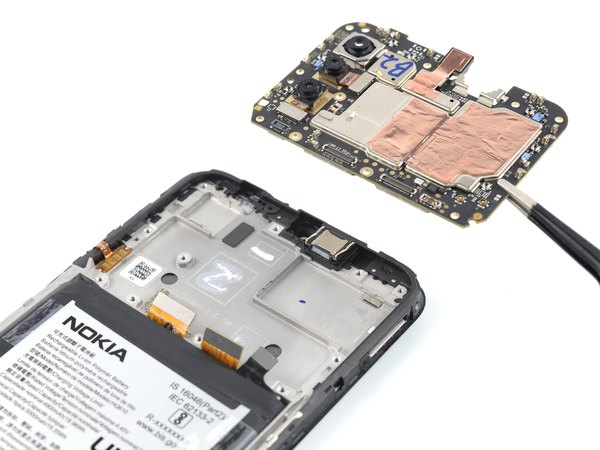

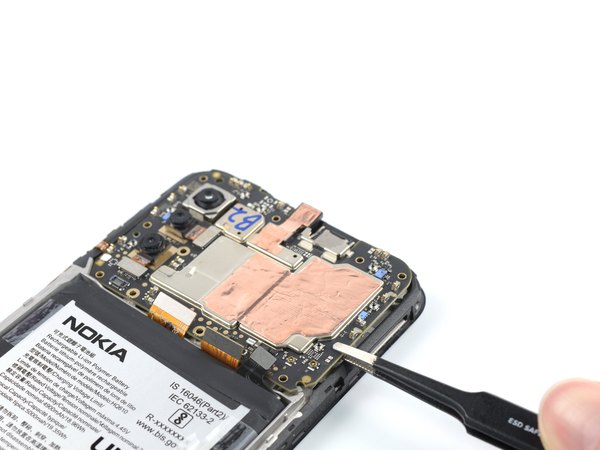

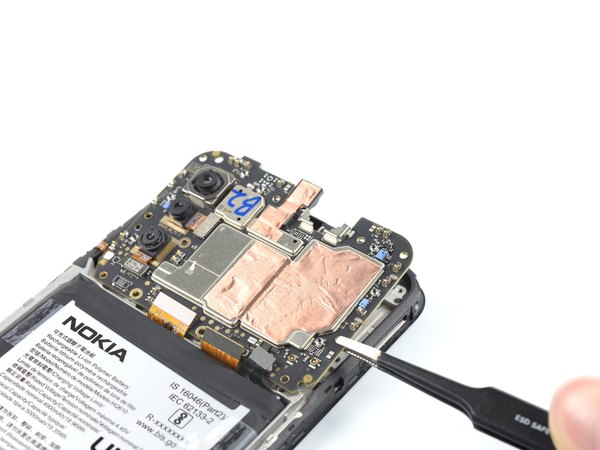

لبه سمت راست مادربرد رو با پنس یا دستت بگیر. حالا مادربرد رو کامل از روی فریم بردار.

موقع مونتاژ، حتما روی قسمت‌های مشخص‌شده از صفحه نمایش جدید یه مقدار خمیر سیلیکون (حرارتی) بزن تا مادربرد خنک بمونه.

اسپیکر مکالمه با یه چسب ملایم به فریم چسبیده.

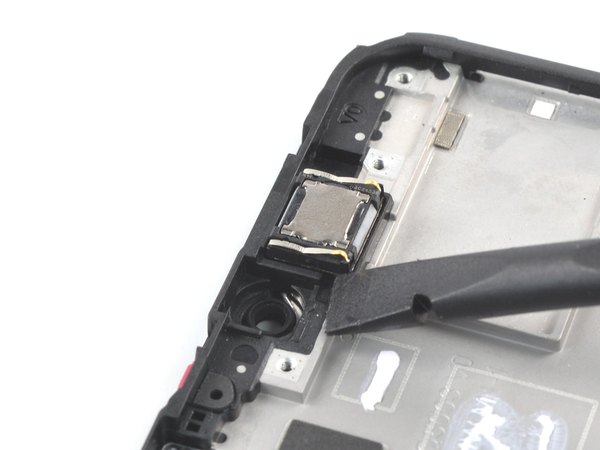

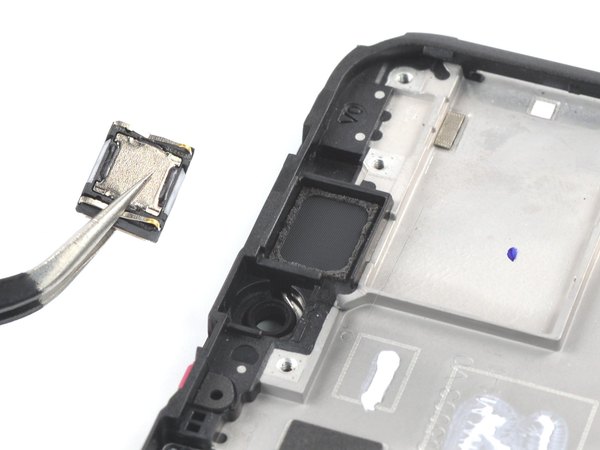

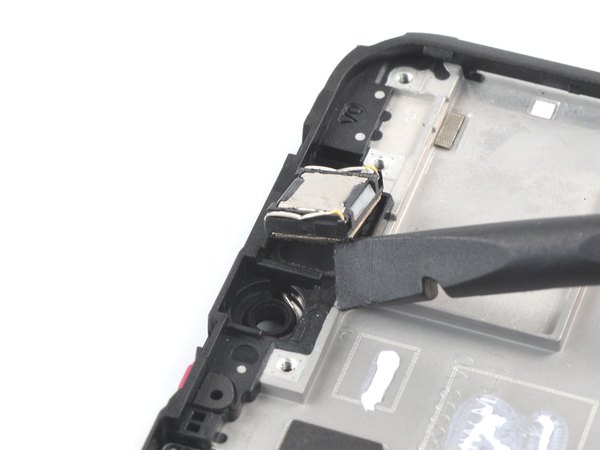

سر تخت اسپاجر رو ببر زیر گوشه پایین سمت چپ اسپیکر مکالمه و اون رو از جاش بلند کن. حالا اسپیکر رو بردار.

موقع بستن قطعات، حواست باشه فنرهای طلایی روی اسپیکر مکالمه رو به بالا باشن و سمت لبه پایینی قرار بگیرن.

تو چند مرحله بعدی خیلی مراقب باش که باتری رو سوراخ، خم یا له نکنی. باتری آسیب‌دیده خطر نشتی مواد شیمیایی و آتیش‌سوزی داره.

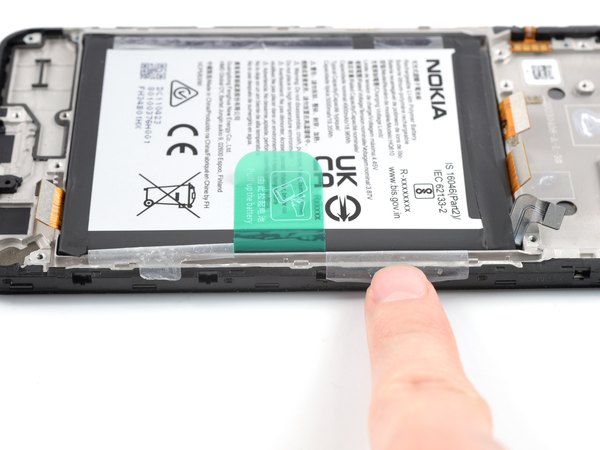

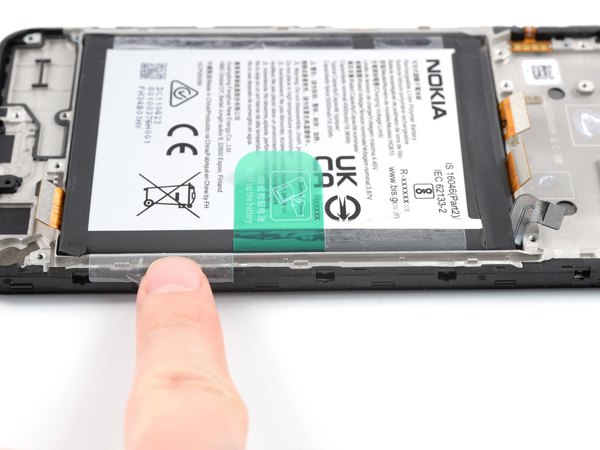

با انگشتات، دو تا زبانه چسب بیرونی رو از روی باتری جدا کن.

باتری با چسب به فریم وصل شده و برای راحت جدا کردنش، زبانه‌های کششی در نظر گرفته شده.

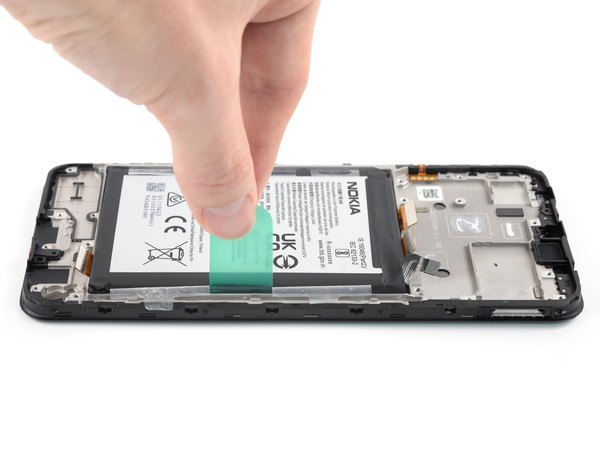

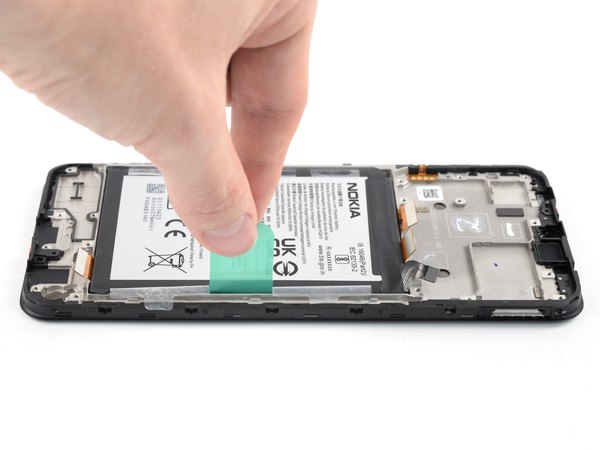

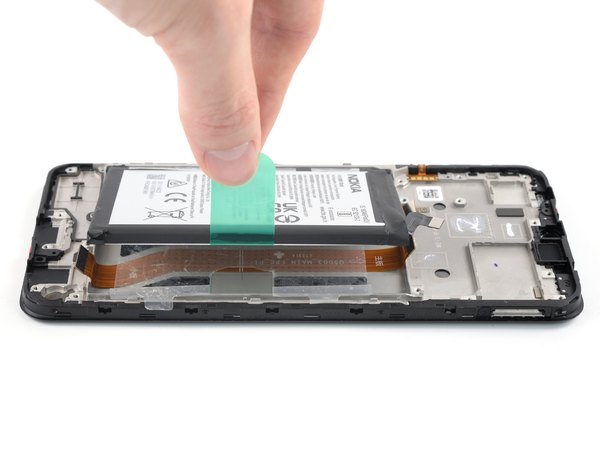

با دستت زبانه سبز رنگ وسط رو از روی باتری جدا کن. با یه دست گوشی رو محکم نگه دار و با دست دیگه‌ت، زبانه سبز رو آروم و پیوسته به سمت بالا بکش تا چسب زیر باتری جدا بشه.

اگه زبانه سبز پاره شد، از زبانه‌های شفاف کناری استفاده کن.

اگه دیدی چسب باتری خیلی سفته و کنده نمیشه، می‌تونی از چند قطره الکل ایزوپروپیل برای نرم کردنش کمک بگیری.

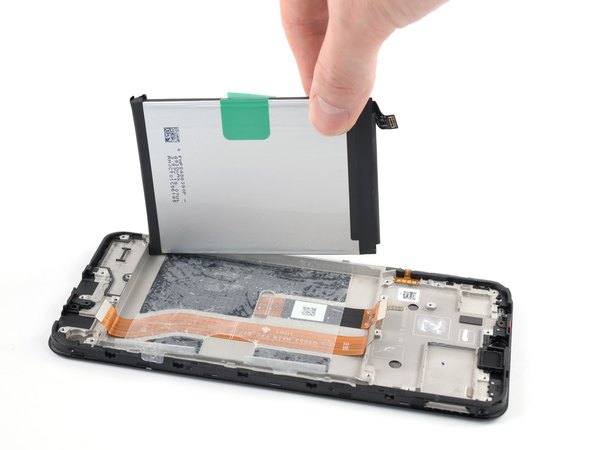

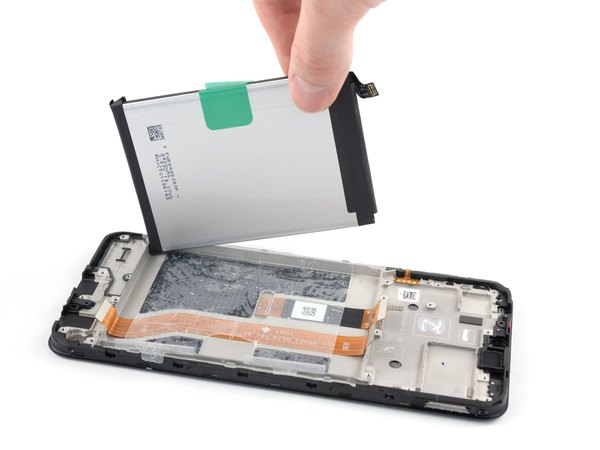

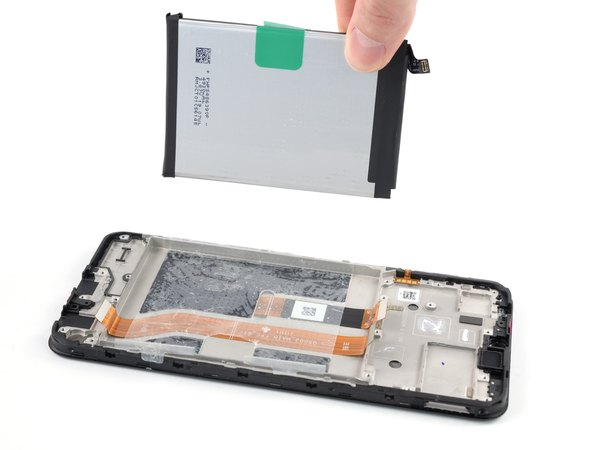

باتری رو از روی ورق چسبنده جدا کن و از گوشی بیارش بیرون.

به هیچ وجه باتری آسیب‌دیده یا دفرمه شده رو دوباره رو گوشی نصب نکن چون خیلی خطرناکه. همیشه یه باتری جدید جایگزین کن.

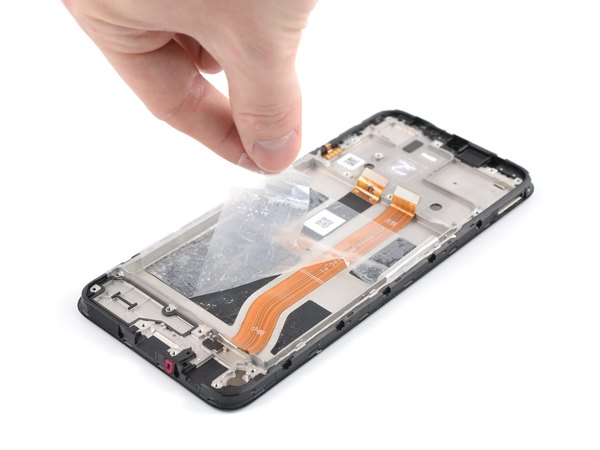

لبه پایین سمت راست لایه چسب باقی‌مونده رو بگیر و با یه نیروی ثابت به سمت بالای گوشی بکش تا کنده بشه.

برای نصب چسب جدید باتری موقع مونتاژ، اینطوری عمل کن:

لایه محافظ چسب جدید رو بکن و روی باتری بچسبون. لبه پایینی باتری (همون قسمتی که چسب نداره) رو با لبه پایینی محفظه باتری تراز کن. باتری رو بخوابون سر جاش و محکم فشار بده تا بچسبه.

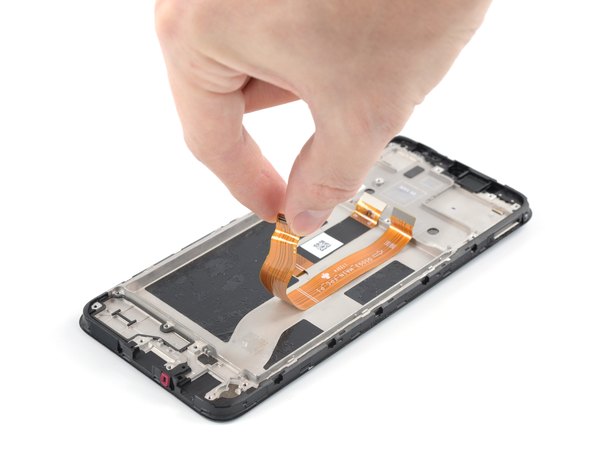

فلت رابط خیلی ضعیف به فریم چسبیده.

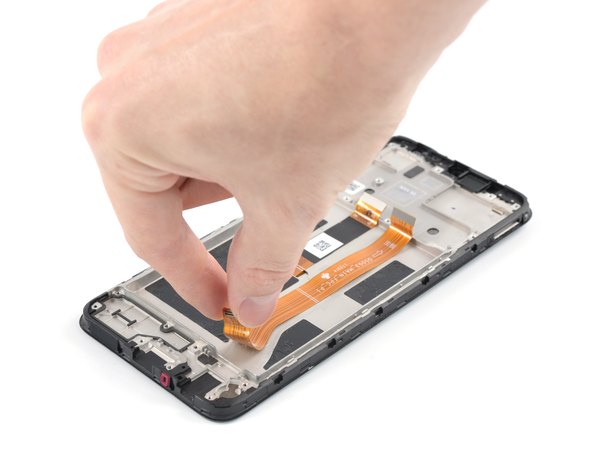

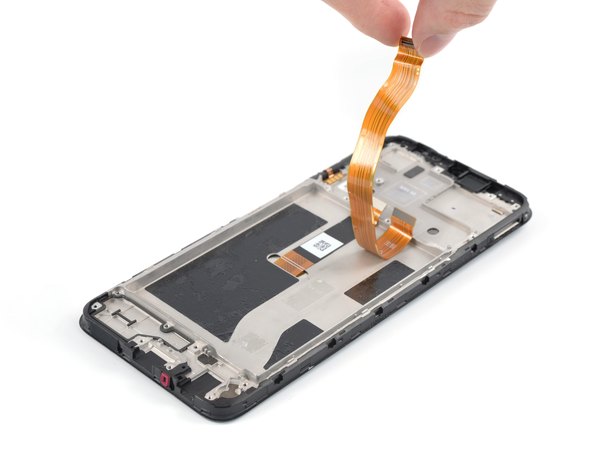

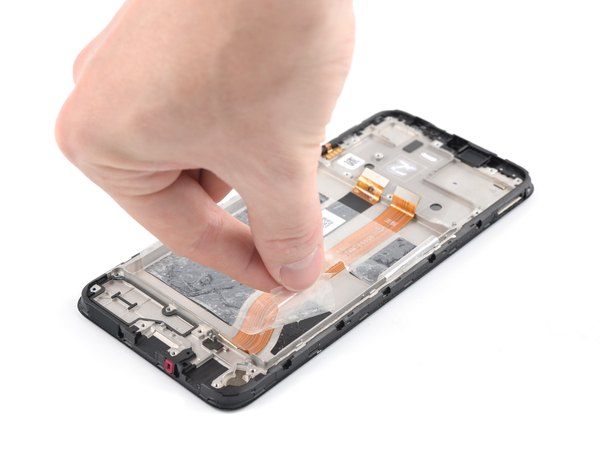

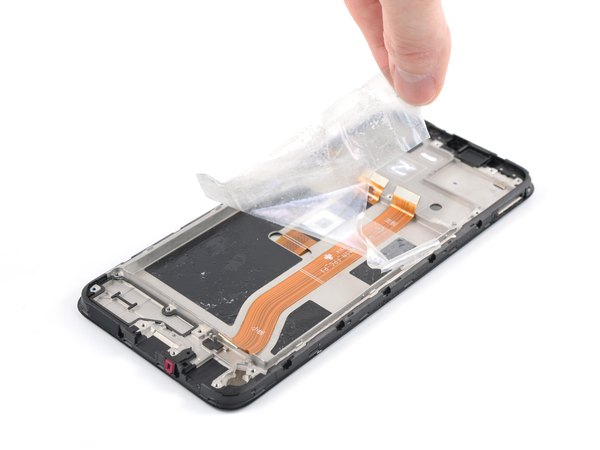

قسمت پایینی فلت رابط رو بگیر و به سمت بالای گوشی بکش تا کامل از روی فریم جدا بشه.

موقع بستن گوشی، فلت رابط رو دقیقا با خطوطی که روی فریم حک شده تراز کن. قبل از اینکه مادربرد رو جا بزنی، مطمئن شو کانکتور بالایی فلت رابط تقریبا هم‌ارتفاع کانکتور فلت تصویر کنارش باشه.

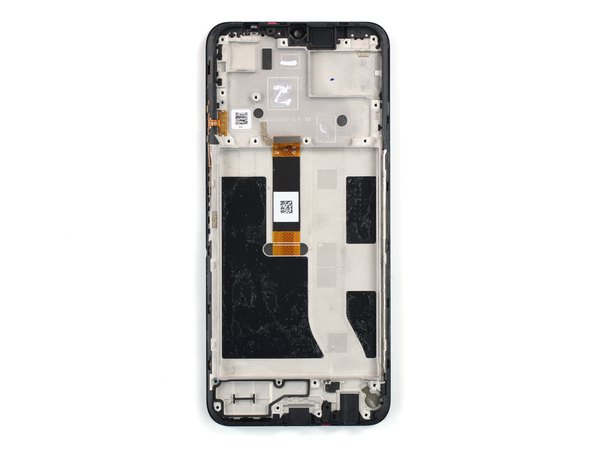

حالا فقط صفحه نمایش قبلی مونده که باید با قطعه جدید جایگزین بشه.

موقع مونتاژ، قطعه جدیدت رو با قدیمی مقایسه کن:

اگه صفحه نمایش جدیدت چسب باتری پیش‌فرض داره، قبل از رفتن به مرحله قبل، لایه‌های پلاستیکیش رو بکن. اگه چسب باتری نداره، باید لایه شفاف روی چسب‌های برش‌خورده رو برداری، قسمت چسبنده‌ش رو تو محفظه باتری بچسبونی و بعد لایه روییش رو جدا کنی.

اگه داری از همون باتری قدیمی استفاده می‌کنی، حتما چکش کن که هیچ آسیب فیزیکی نداشته باشه. اگه خم شده، خط و خش داره یا ضربه خورده، حتما با یه باتری نو عوضش کن. نصب باتری آسیب‌دیده به شدت خطرناکه.

دمت گرم که تا آخر این آموزش با تیم آیسی‌مدار همراه بودی! حالا که تونستی صفحه نمایش رو با موفقیت جدا کنی، برای جمع کردن گوشی کافیه همین مسیر رو از آخر به اول طی کنی.

اگه این راهنما برات مفید بود و تونستی گوشیت رو دوباره سرپا کنی، یادت نره اپلیکیشن آیسی‌مدار رو به بقیه دوستات و همکارات هم معرفی کنی تا اونا هم بتونن مثل یه حرفه‌ای تعمیرات رو انجام بدن.
