تعویض باتری گوشی HMD Pulse

یادت نره قبل از شروع کار، شارژ باتری گوشیت رو حتما به زیر 25 درصد برسونی. باتری‌های لیتیومی اگه شارژ داشته باشن و ضربه بخورن، ممکنه آتیش بگیرن.

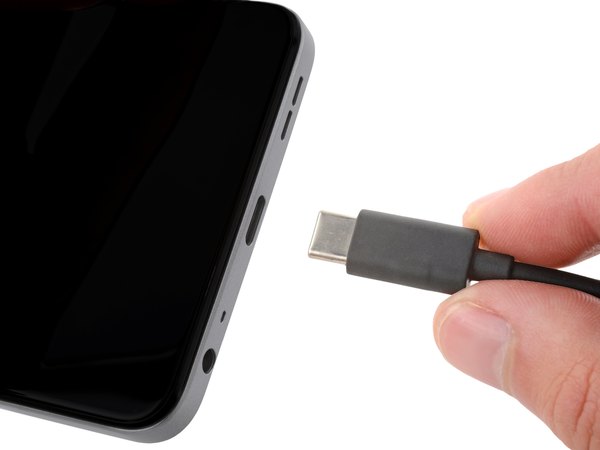

اول از همه تمام کابل‌هایی که به گوشی وصله رو جدا کن و گوشیت رو کاملا خاموش کن تا جریان برق تو مدار قطع بشه.

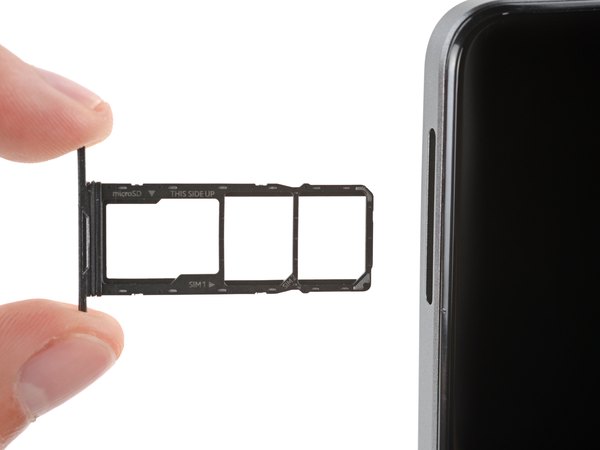

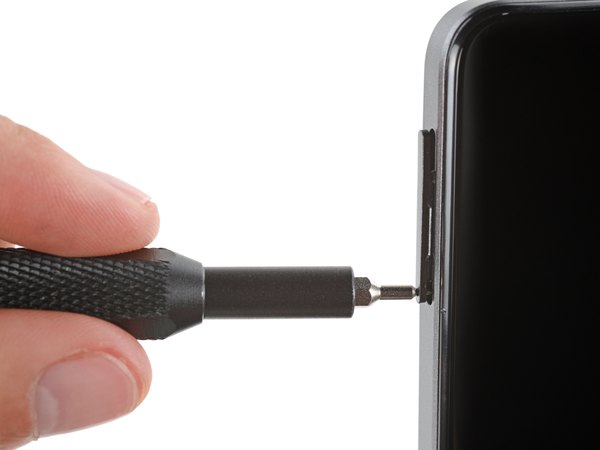

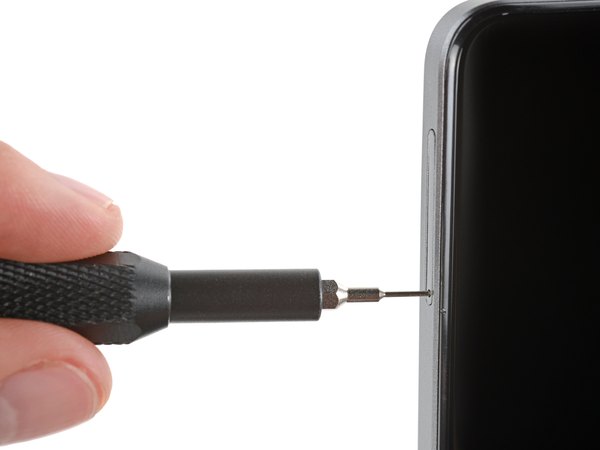

حالا سوزن سیم‌کارت یا یه گیره کاغذ صاف‌شده رو بردار و تو سوراخ کوچیکی که روی لبه سمت چپ گوشی برای خشاب سیم‌کارت تعبیه شده، فرو کن. یه فشار کوچیک و ثابت بده تا خشاب بیرون بپره. خشاب سیم‌کارت رو با دست بگیر و کامل از فریم گوشی بکش بیرون.

موقع جمع کردن گوشی، به علامت‌های روی خشاب دقت کن تا اون رو تو جهت درست جا بزنی و پین‌ها گیر نکنن.

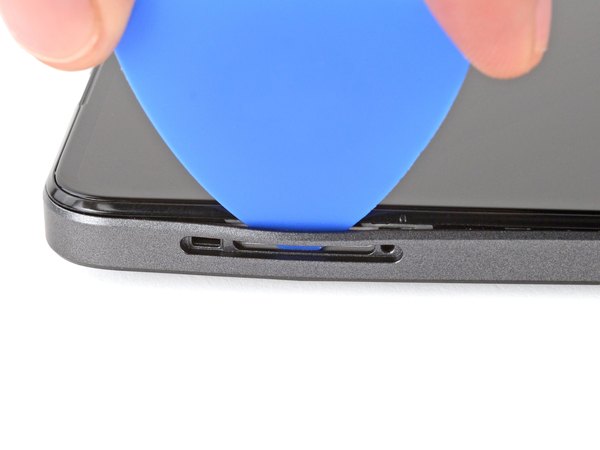

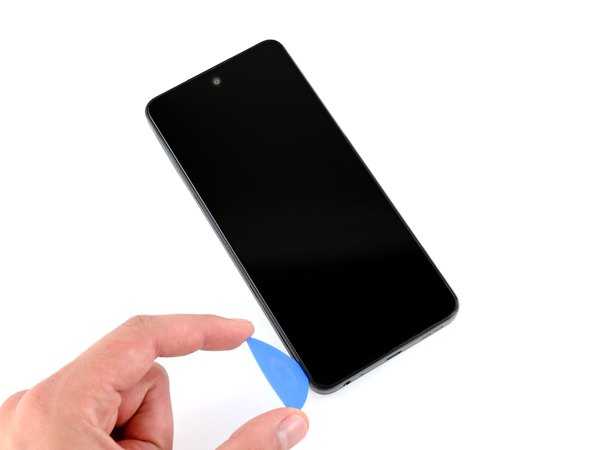

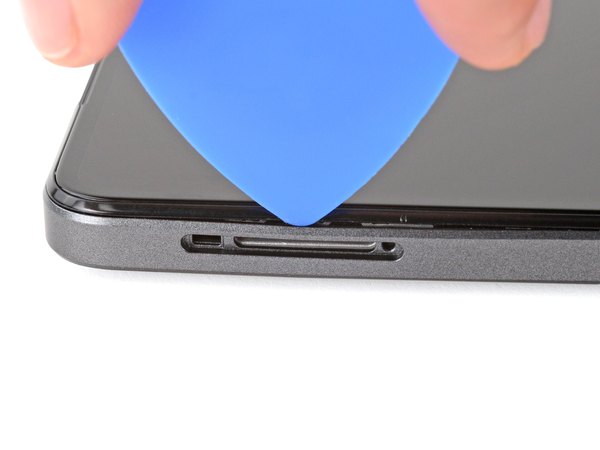

نوک پیک پلاستیکی رو دقیقا همون قسمتی که خشاب سیم‌کارت بود، بین قاب پشتی و فریم گوشی فرو کن تا یه فاصله اولیه ایجاد بشه.

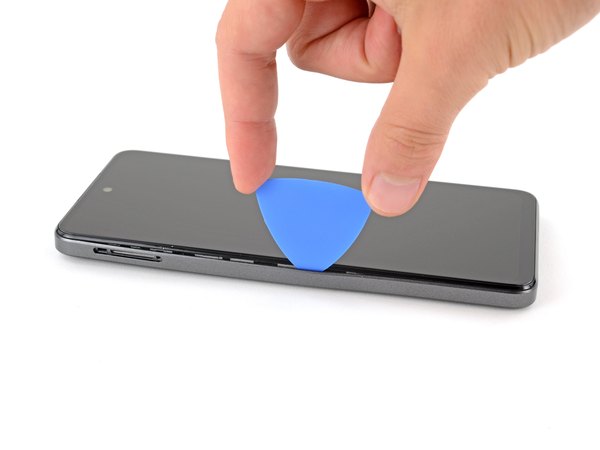

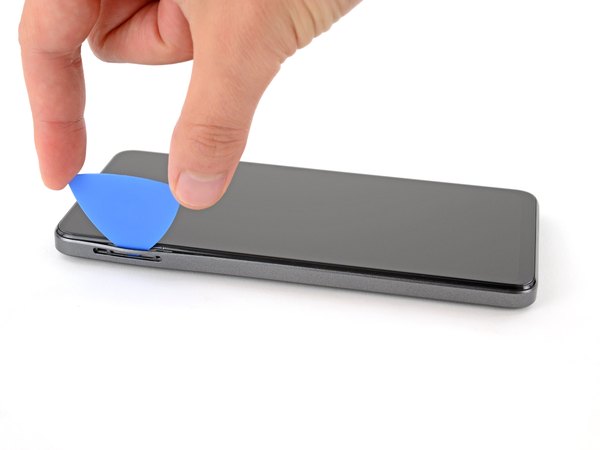

پیک رو مستقیم رو به پایین نگه دار و آروم روی لبه سمت چپ گوشی بکش تا گیره‌های پلاستیکی این قسمت یکی‌یکی با صدای تق‌تق آزاد بشن.

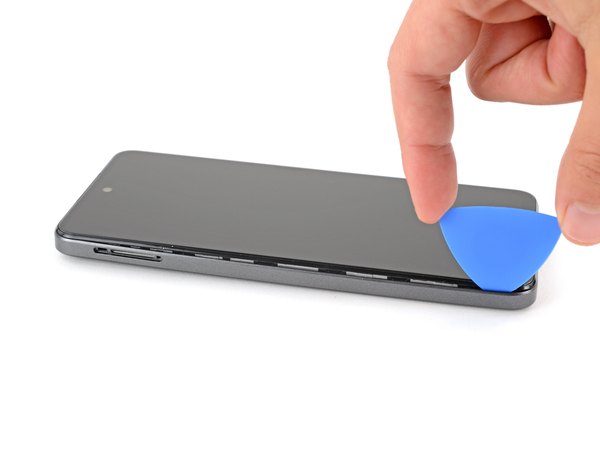

همینطوری پیک رو دور تا دور گوشی بچرخون و بکش تا تمام گیره‌های قاب پشتی کامل باز بشن.

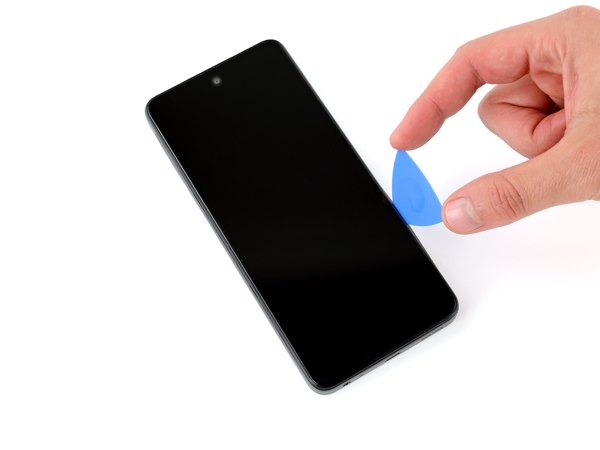

گوشه‌های قاب معمولا یکم سفت‌تر هستن و ممکنه به نیروی بیشتری نیاز داشته باشن. اگه دیدی گیر کرده، می‌تونی پیک رو یکم به سمت بالا اهرم کنی.

به هیچ وجه قاب پشتی رو یهو از گوشی جدا نکن! هنوز یه فلت حساس بین قاب و بدنه وصله که اگه کشیده بشه پاره می‌شه.

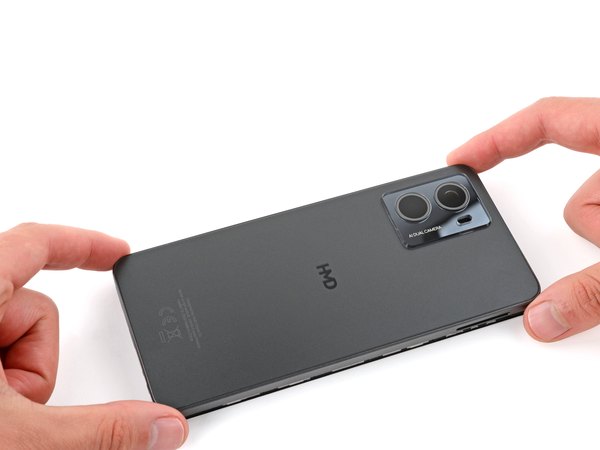

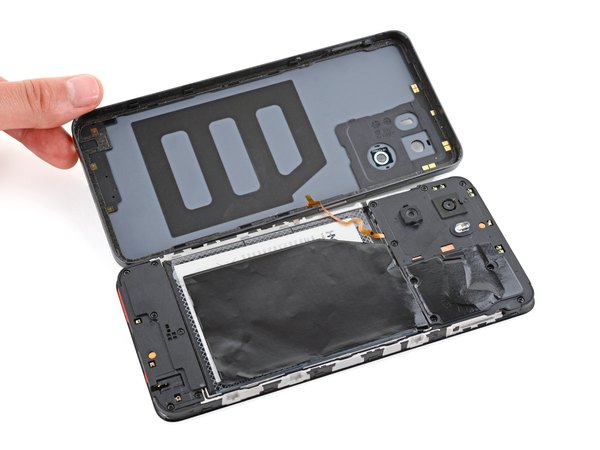

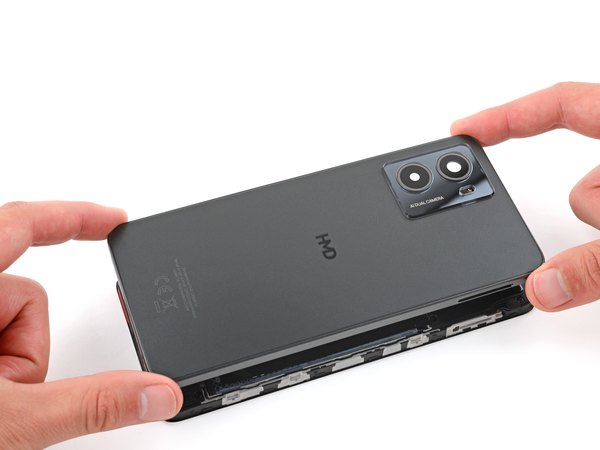

گوشی رو با احتیاط برگردون تا قاب پشتی رو به بالا قرار بگیره. حالا قاب پشتی رو آروم بلند کن و مثل یه کتاب به سمت چپ گوشی برگردون، بعدش خیلی نرم روی میز کارت بخوابونش.

بازم تأکید می‌کنم، خیلی مراقب باش که به فلت قاب پشتی هیچ کششی وارد نشه.

موقع بستن گوشی، کافیه قاب رو روی فریم تنظیم کنی و دور تا دورش رو با انگشتات فشار بدی تا همه گیره‌ها جا بیفتن.

خیلی حواست باشه موقع باز کردن پیچ‌ها، پیچ‌گوشتی از دستت در نره و به باتری ضربه نزنه.

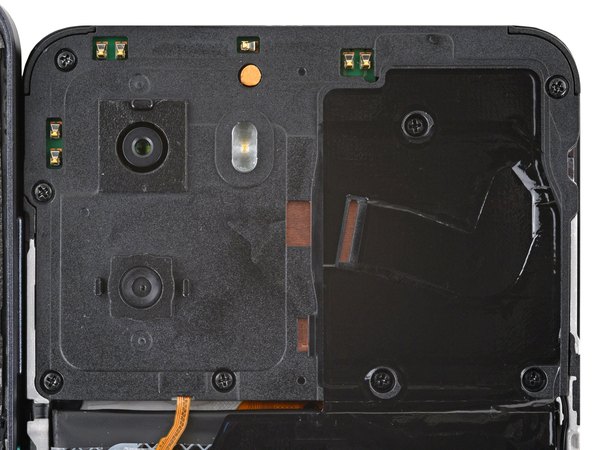

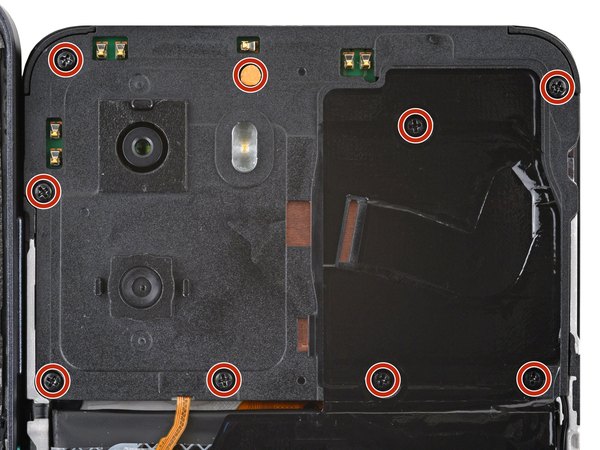

← با پیچ‌گوشتی چهارسو، هر نه تا پیچ 3.6 میلی‌متری که درپوش مادربرد رو نگه داشتن، باز کن.

روی یکی از پیچ‌ها (نزدیک وسط لبه بالایی) یه برچسب سفید رنگ هست. با نوک پیچ‌گوشتی یا یه پنس سوراخش کن تا بتونی پیچ زیرش رو باز کنی.

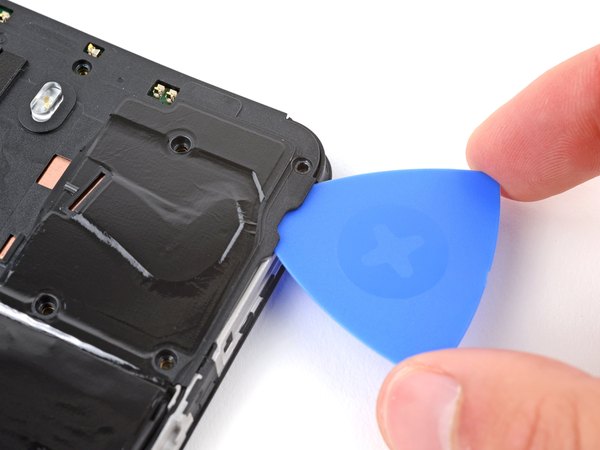

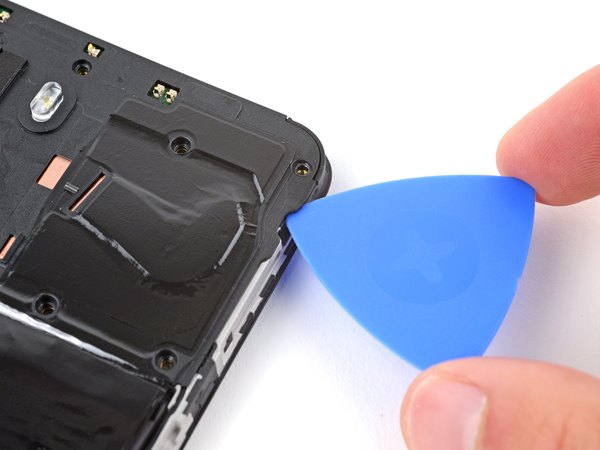

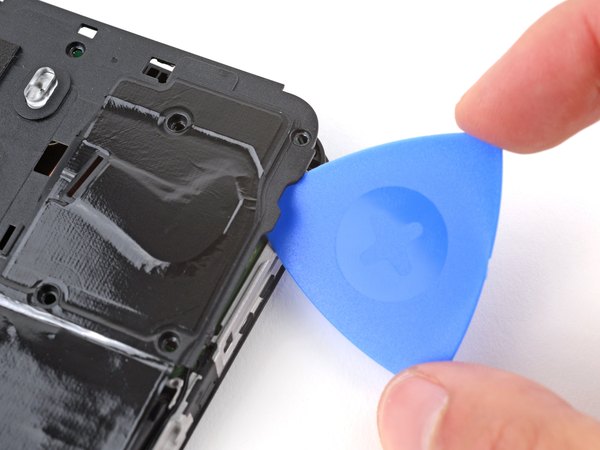

پیک پلاستیکی رو ببر زیر لبه سمت راست درپوش مادربرد. پیک رو یه کم بچرخون تا درپوش از گیره‌هاش آزاد بشه.

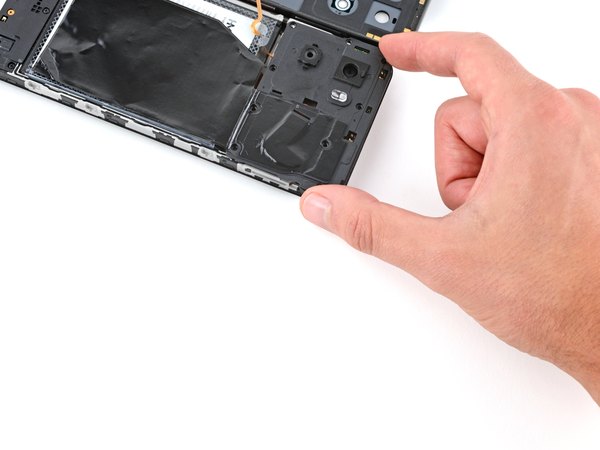

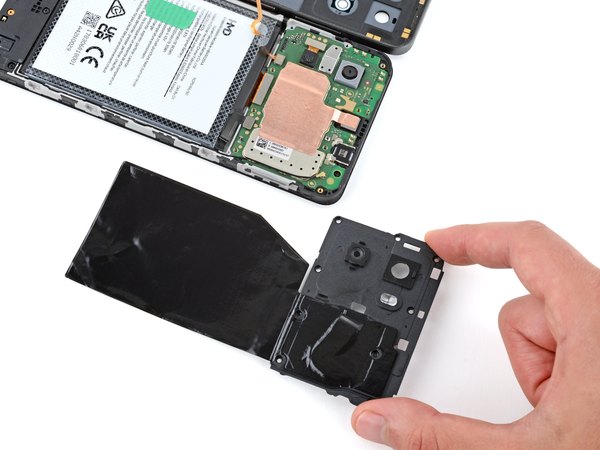

حالا محافظ مادربرد و اون ورق گرافیتی که بهش وصله رو کامل بردار و بذار کنار.

موقع جمع کردن گوشی، محافظ مادربرد رو سر جاش بذار و لبه‌هاش رو محکم فشار بده تا گیره‌هاش تق صدا بدن و جا بیفتن.

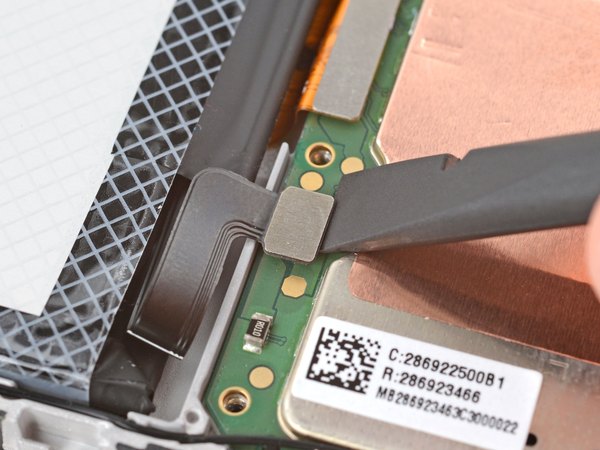

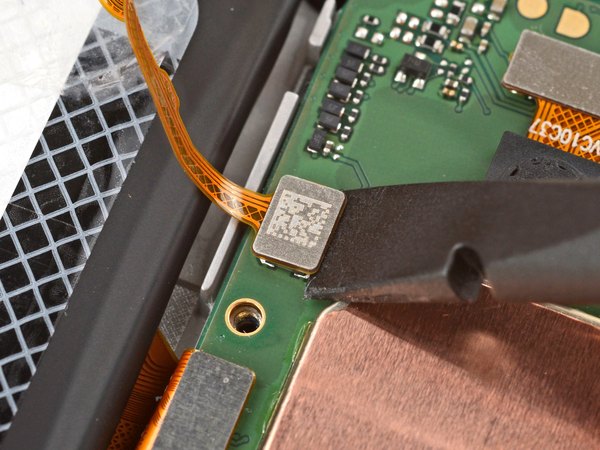

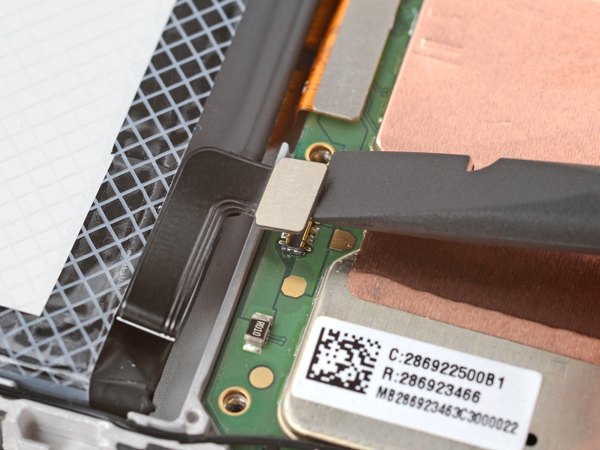

با قسمت تخت اسپاجر، برو سراغ کانکتور باتری (که رو لبه پایینی مادربرده) و مستقیم به سمت بالا اهرمش کن تا از سوکتش جدا بشه. اینطوری کل برق گوشی قطع می‌شه.

برای وصل کردن دوباره این کانکتورهای فشاری، اول روی سوکت تنظیمش کن و بعد یه سمتش رو فشار بده تا جا بیفته، بعد برو سراغ سمت دیگه. هیچ‌وقت وسطش رو فشار نده چون پین‌ها کج می‌شن و ممکنه کانکتور برای همیشه خراب بشه.

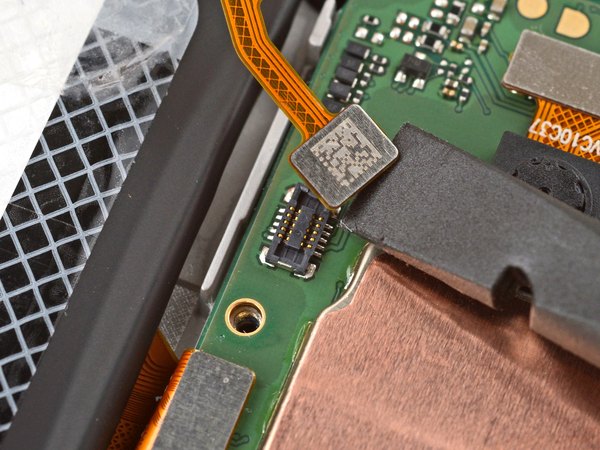

حالا با همون سر تخت اسپاجر، کانکتور فلت قاب پشتی رو هم که روی لبه پایینی مادربرده، به سمت بالا اهرم کن و از سوکتش آزاد کن.

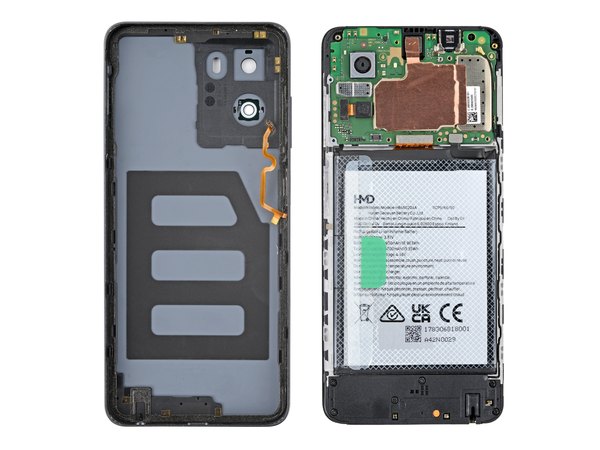

الان دیگه می‌تونی قاب پشتی رو کاملا از گوشی جدا کنی و بذاری کنار.

تو مراحل بعدی خیلی مراقب باش که باتری رو خم نکنی، روش خط نندازی یا سوراخش نکنی. باتری آسیب‌دیده می‌تونه مواد شیمیایی نشت بده یا حتی آتیش بگیره.

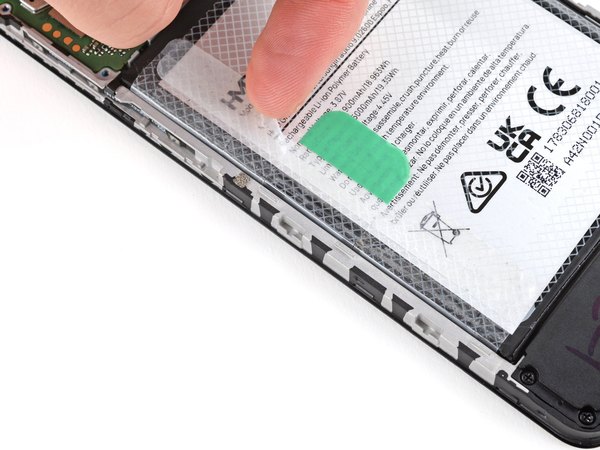

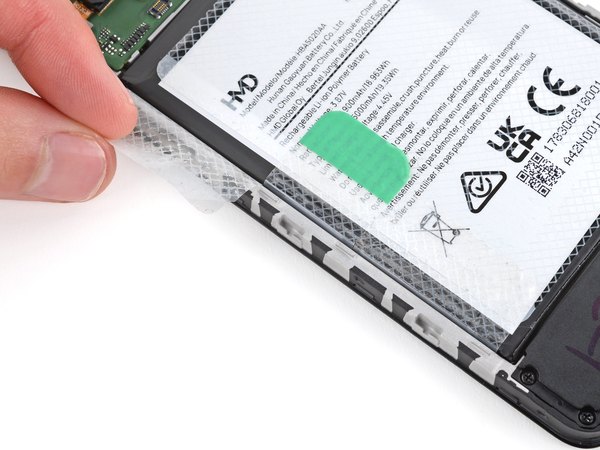

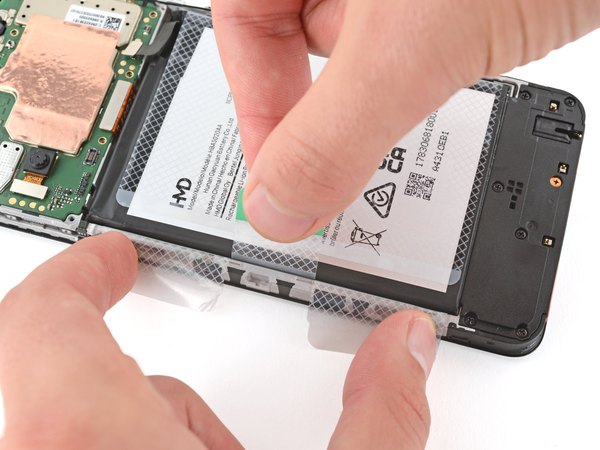

با انگشتات اون سه تا زبانه پلاستیکی که سمت چپ باتری هستن رو خیلی آروم از روی باتری جدا کن.

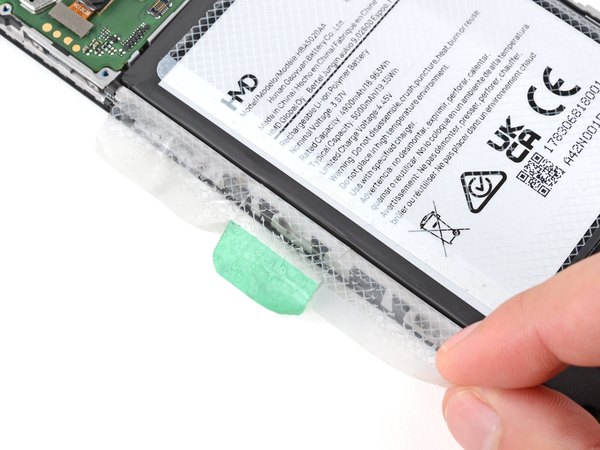

با یه دستت، زبانه‌های شفاف بیرونی رو به سمت بیرون تا کن و محکم نگهشون دار تا فریم گوشی تکون نخوره.

اگه نگه داشتن زبانه‌ها برات سخته، می‌تونی اونا رو ببری زیر گوشی و با یه تیکه چسب کاغذی به صفحه نمایش بچسبونیشون تا از دست و پا جمع بشن.

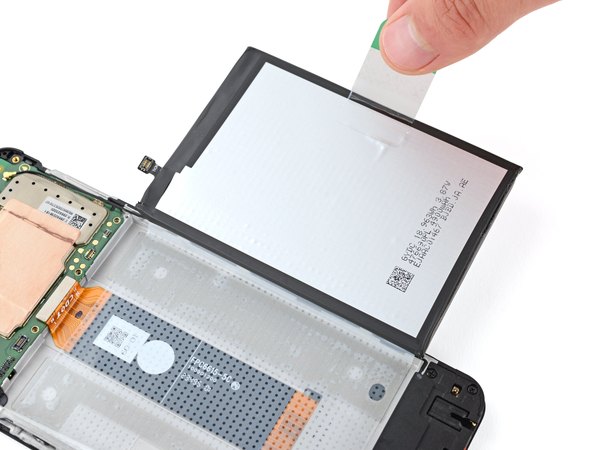

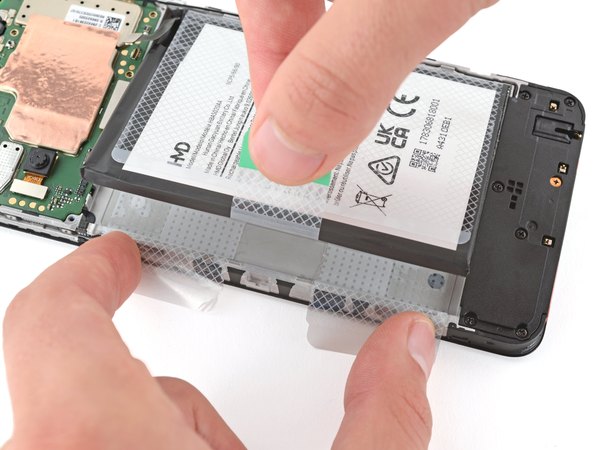

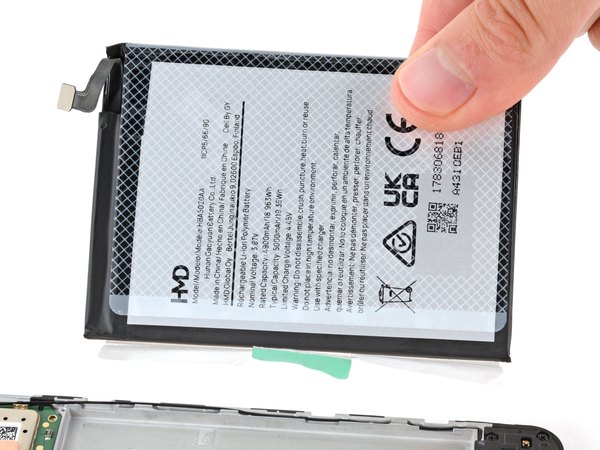

حالا با دست آزادت، زبانه سبز رنگ وسط رو بگیر و مستقیم به سمت بالا بکش تا چسب زیر باتری کاملا جدا بشه. باتری رو بلند کن و روی لبه سمت راست گوشی برگردونش.

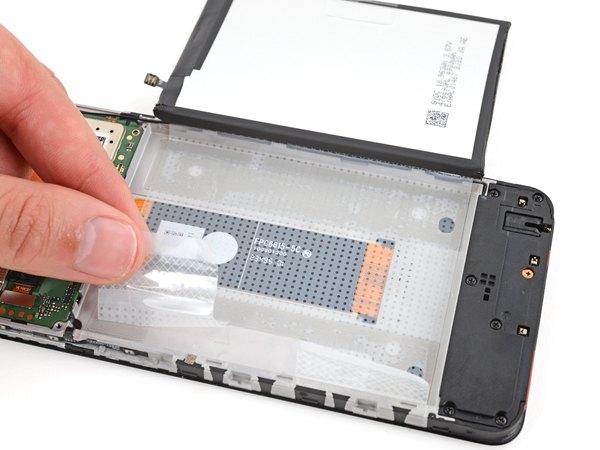

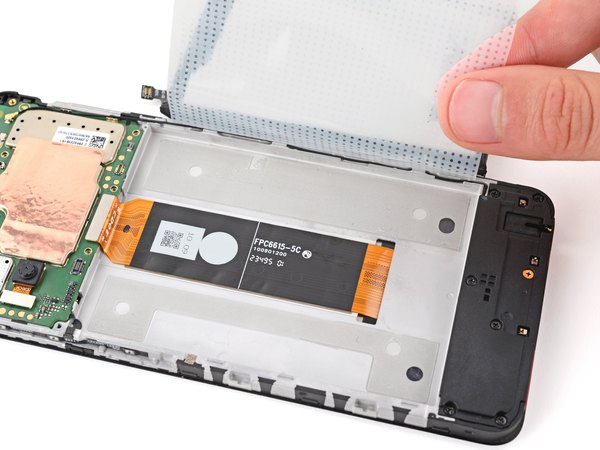

با انگشتات، لایه پلاستیکی زیر باتری رو بگیر و از روی فریم گوشی بکن.

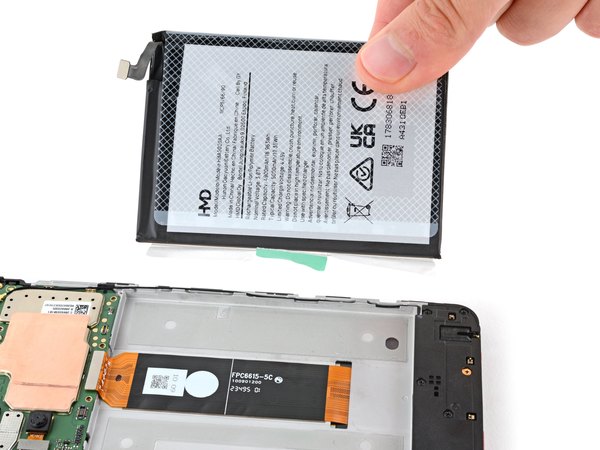

حالا باتری و اون لایه پلاستیکیش رو کلا از گوشی خارج کن.

چند تا نکته برای موقعی که می‌خوای باتری جدید رو ببندی:

هیچ‌وقت باتری دفرمه شده یا آسیب‌دیده رو دوباره استفاده نکن چون خطرات ایمنی داره. همیشه یه باتری نو جایگزین کن.

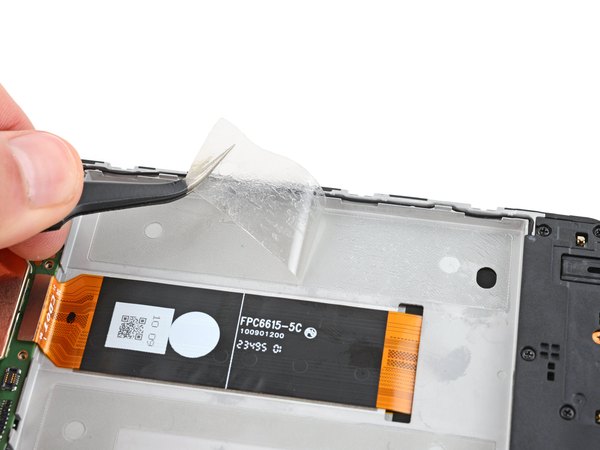

با کمک اسپاجر و پنس، اون دو تیکه چسب قدیمی باتری رو از روی فریم بکن و تمیز کن. چسب جدید باتری رو روی فریم بچسبون و لایه‌های پلاستیکی محافظش رو جدا کن.

باتری جدید رو طوری تو محفظه قرار بده که فلتش سمت لبه بالایی باشه و اون سه تا زبانه هم سمت چپ بیفتن، بعد محکم فشارش بده تا خوب بچسبه.

کارت عالی بود! الان دیگه باتری قدیمی رو با موفقیت درآوردی و برای بستن گوشی کافیه همین مراحل رو از آخر به اول پیش بری. یادت نره برای اینکه باتری جدیدت بهترین عملکرد رو داشته باشه، حتما بعد از روشن کردن گوشی کالیبره‌ش کنی (بذار شارژش صفر بشه و خاموش بشه، بعد یه کله تا 100 درصد شارژش کن).

امیدواریم این آموزش از آیسی‌مدار برات مفید بوده باشه و از تعمیر گوشی با دستای خودت لذت برده باشی. این صفحه رو برای دوستات هم بفرست تا اونا هم یاد بگیرن چطور از پس تعمیرات ساده بربیان.
