تعویض صفحه نمایش آیپد پرو ۱۲.۹ اینچ (نسل ۳)

قبل از شروع کار، حتما بذار شارژ باتری آیپدت کاملا خالی بشه یا به زیر 25 درصد برسه. اگه باتری پر باشه و موقع تعمیر تصادفا ضربه بخوره یا سوراخ بشه، احتمال آتش‌سوزی به شدت بالاست.

تمام کابل‌ها رو از آیپد جدا کن و دستگاه رو به طور کامل خاموش کن تا حین کار هیچ اتصالی پیش نیاد.

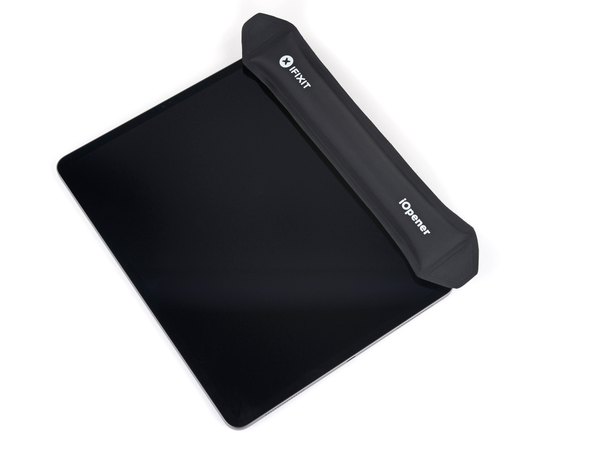

یه آی‌اوپنر یا سشوار رو بردار و حدود دو دقیقه روی لبه سمت راست صفحه نمایش گرما بده تا چسب‌های این قسمت حسابی نرم بشن.

می‌تونی از سشوار خونگی، سشوار صنعتی یا سپراتور هم استفاده کنی، اما خیلی مراقب باش که آیپد رو بیش از حد داغ نکنی؛ چون صفحه نمایش و باتری داخلی به حرارت بالا حساسن و خیلی زود خراب می‌شن.

تو سه مرحله بعدی می‌خوایم نحوه استفاده از گیره مخصوص Anti-Clamp رو برای باز کردن صفحه توضیح بدیم. ***اگه این ابزار رو نداری، اصلا نگران نباش؛ این سه مرحله رو رد کن و مستقیم برو سراغ روش دوم (استفاده از ساکشن کاپ معمولی).***

این ابزار حرفه‌ای بهت کمک می‌کنه با اعمال یه فشار ثابت و یکنواخت، چسب‌های صفحه رو بدون خطر شکستگی شیشه باز کنی.

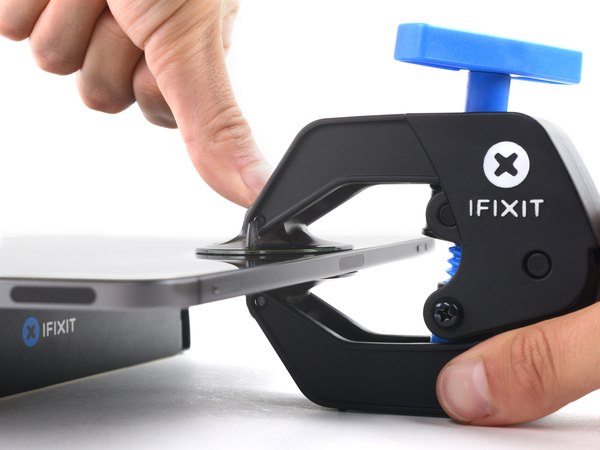

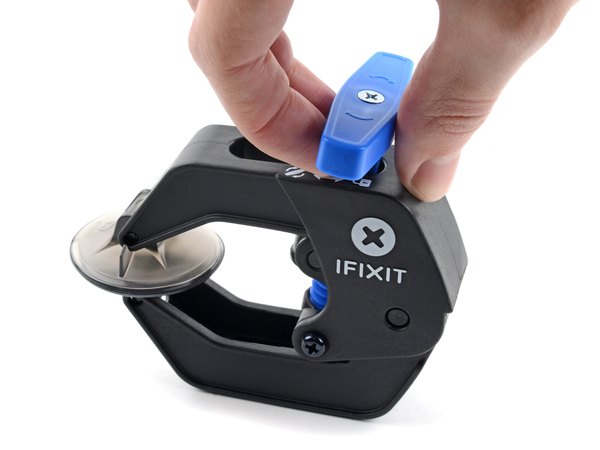

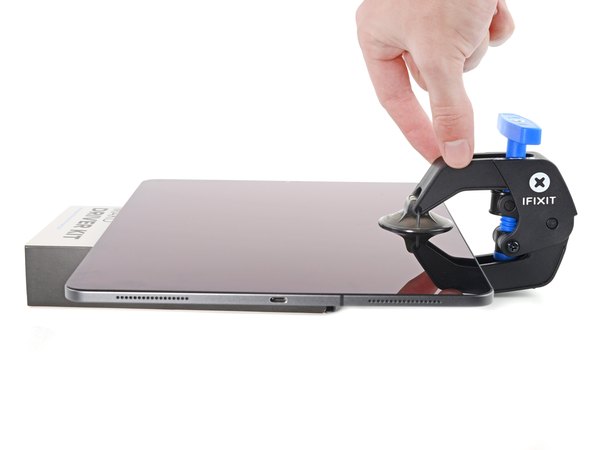

اول دسته آبی رنگ گیره رو به سمت عقب بکش تا بازوهای گیره کاملا آزاد بشن. یه وسیله صاف (مثل یه کتاب نازک) زیر آیپد بذار تا وقتی لبه دستگاه بین دو تا مکنده قرار می‌گیره، کاملا تراز و هم‌سطح باشه. کاپ‌های مکنده رو دقیقا نزدیک به وسط لبه سمت راست تنظیم کن؛ یکی روی شیشه صفحه نمایش و یکی روی پشت بدنه آلومینیومی.

حالا قسمت پایینی گیره رو محکم نگه دار و کاپ بالایی رو روی شیشه فشار بده تا کامل بچسبه و مکش قوی ایجاد بشه.

اگه حس کردی بدنه یا صفحه آیپد لیزه و گیره خوب روش نمی‌چسبه، می‌تونی یه تیکه چسب نواری پهن و شفاف روی اون قسمت بزنی تا گیره محکم‌تر چفت بشه.

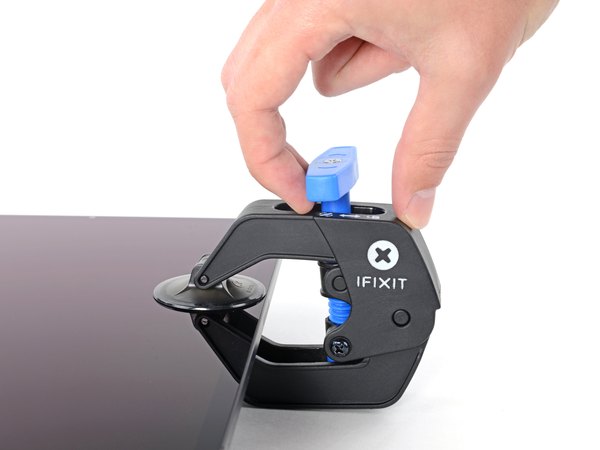

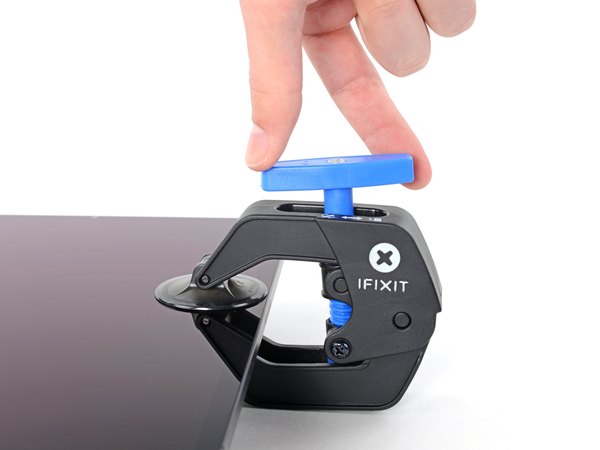

حالا دسته آبی رنگ رو به سمت جلو بکش تا بازوها تو جاشون قفل بشن. دسته رو در جهت عقربه‌های ساعت 360 درجه (یعنی یه دور کامل) بچرخون تا جایی که حس کنی کاپ‌ها دارن کشیده می‌شن و به صفحه فشار میارن.

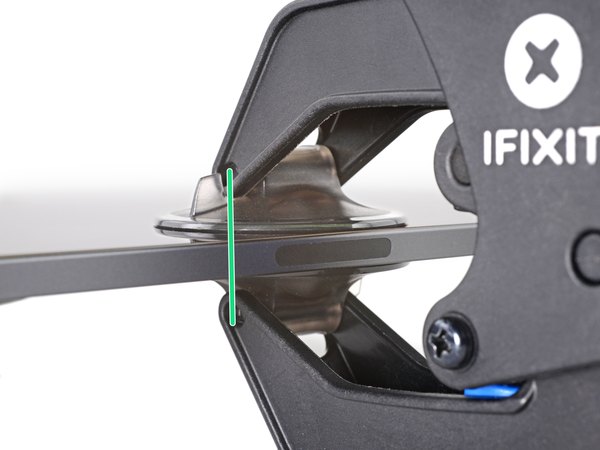

← حواست باشه که کاپ‌های مکنده بالا و پایین دقیقا تو یه راستا و روبه‌روی هم باشن. اگه دیدی کج شدن، یکم شلشون کن، دوباره تنظیمشون کن و سفتشون کن.

حدود یک دقیقه صبر کن. این زمان طلایی به چسب‌ها اجازه می‌ده که تحت فشار گیره یواش‌یواش رها بشن و یه درز کوچیک بین شیشه و بدنه باز بشه.

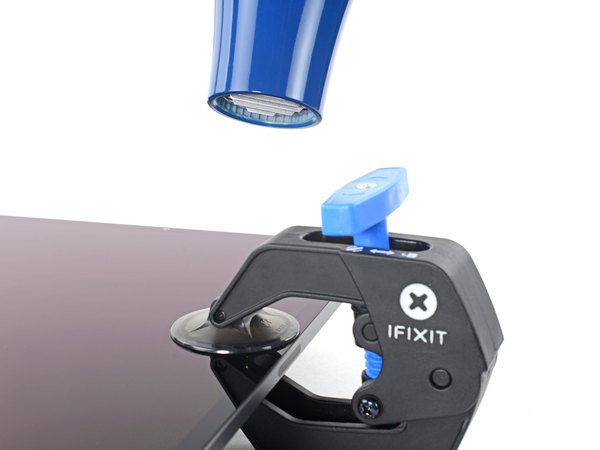

اگه دیدی صفحه باز نمی‌شه، احتمالا حرارتت کم بوده. می‌تونی همزمان که گیره وصله، با سشوار لبه سمت راست رو دوباره و با احتیاط گرم کنی.

موقع حرارت دادن با سشوار، دستگاه رو مدام حرکت بده تا گرما تو یه نقطه متمرکز نشه و به ال‌سی‌دی آسیب نزنه.

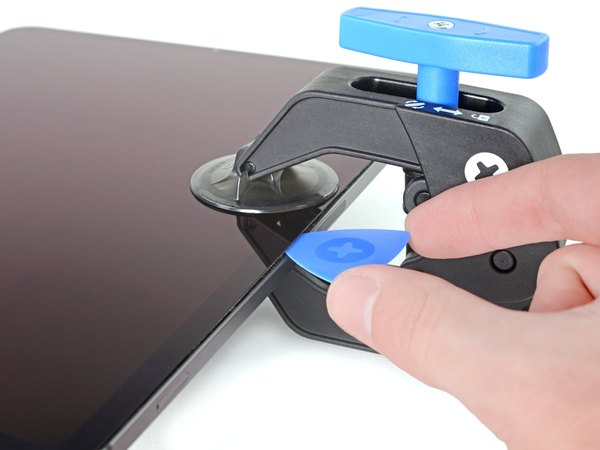

وقتی گیره یه شکاف به اندازه کافی بزرگ ایجاد کرد، یه پیک پلاستیکی بازکننده رو خیلی آروم وارد اون درز کن.

اگه هنوز درزی باز نشده، دوباره یکم حرارت بده و این بار دسته گیره رو فقط نیم دور دیگه بچرخون.

هیچ‌وقت دسته رو بیشتر از نیم دور تو هر مرحله نچرخون و بین هر چرخش یک دقیقه صبر کن. بذار فشار گیره و زمان کار خودشون رو بکنن، وگرنه زور زدن فقط باعث شکستن شیشه می‌شه.

***حالا مرحله بعدی رو رد کن و مستقیم برو سراغ مرحله بریدن چسب‌ها.***

اگه شیشه آیپدت بدجوری ترک خورده و خرد شده، ساکشن کاپ (ابزار مکش) روی اون نمی‌چسبه. برای حل این مشکل، یه لایه چسب نواری پهن و شفاف روی کل صفحه بکش تا سطح یکدستی ایجاد بشه. اگه بازم نچسبید، می‌تونی ساکشن کاپ رو با چسب قطره‌ای مستقیم روی شیشه شکسته بچسبونی.

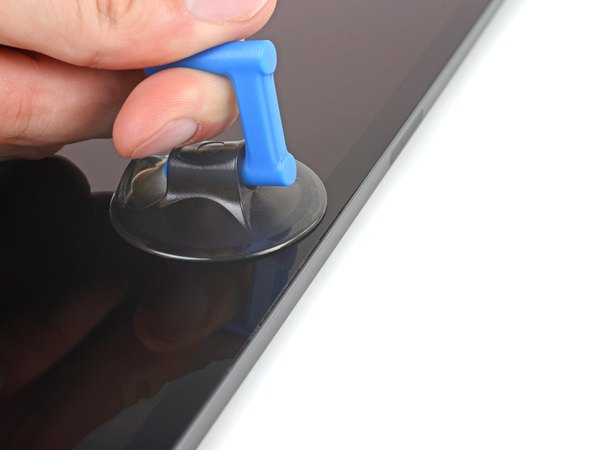

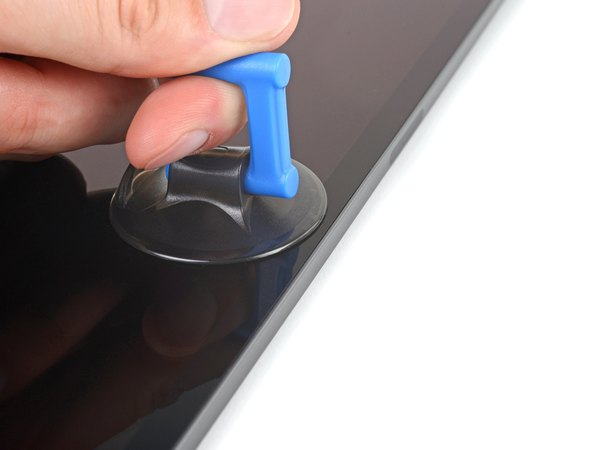

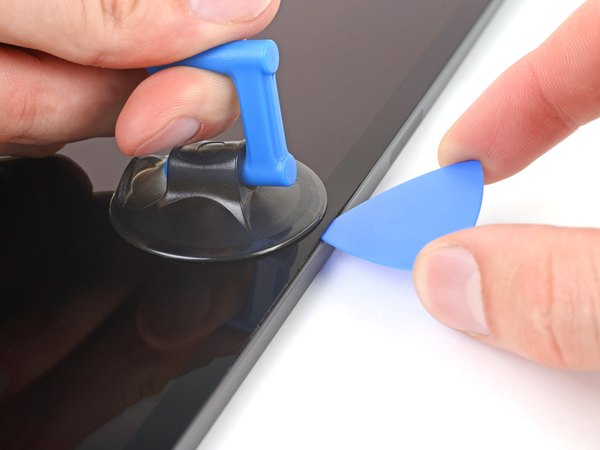

ساکشن کاپ رو تا جایی که می‌تونی نزدیک به مرکز لبه سمت راست روی شیشه نصب کن. با یه نیروی ثابت و محکم، ساکشن کاپ رو به سمت بالا بکش تا یه درز خیلی ریز بین شیشه صفحه نمایش و فریم فلزی آیپد ایجاد بشه.

صفحه نمایش آیپد پرو فوق‌العاده بزرگ و به شدت شکننده‌ست. اصلا سعی نکن صفحه رو زیاد بلند کنی، فقط به اندازه‌ای بکش که بتونی نوک یه پیک رو وارد کنی.

اگه دیدی درز باز نمی‌شه، زور اضافی نزن! دوباره سشوار رو بردار و لبه سمت راست رو دو دقیقه دیگه گرم کن تا چسب‌ها شل بشن.

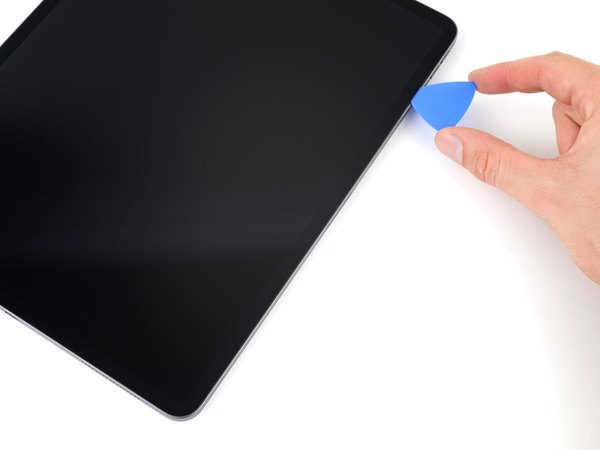

حالا یه پیک پلاستیکی بازکننده رو آروم وارد همون شکافی کن که ساختی.

حواست باشه پیک رو بیشتر از 5 میلی‌متر داخل نبری، چون ممکنه به لایه‌های ال‌سی‌دی آسیب جدی بزنی.

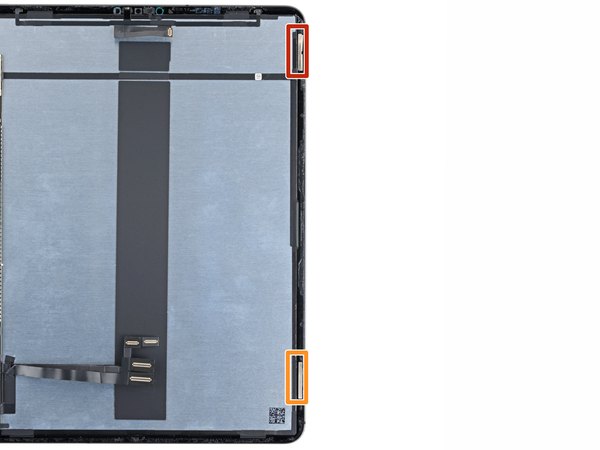

تو لبه سمت راست صفحه، دو تا آهنربای 2 سانتی‌متری وجود داره. برای اینکه به صفحه آسیب نزنی، تو این قسمت‌ها پیک رو ***بیشتر از 2 میلی‌متر*** داخل نبر:

← آهنربای اول دقیقا از فاصله ***3 سانتی‌متری*** لبه بالایی آیپد شروع می‌شه.

← آهنربای دوم هم دقیقا از فاصله ***3 سانتی‌متری*** لبه پایینی قرار داره.

تو بقیه قسمت‌های این لبه، می‌تونی پیک رو نهایتا همون ***5 میلی‌متر*** داخل ببری.

حالا پیک پلاستیکی رو خیلی آروم در امتداد لبه سمت راست بکش تا چسب‌های این قسمت کامل بریده بشن.

پیک رو یه کم با زاویه رو به پایین نگه دار و یادت باشه: نزدیک بریدگی‌های آهنربا فقط ***2 میلی‌متر*** و جاهای دیگه نهایتا ***5 میلی‌متر*** پیک رو داخل ببر.

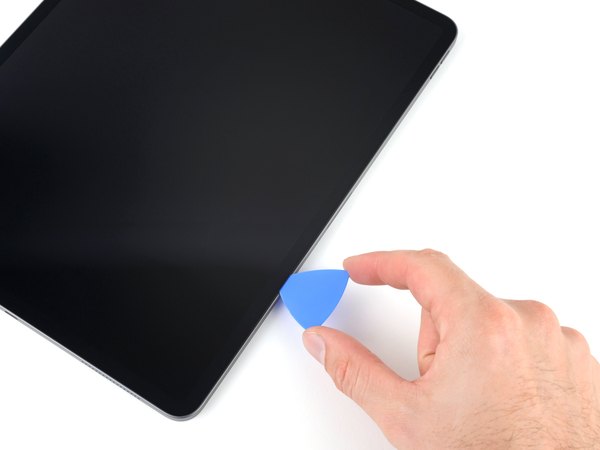

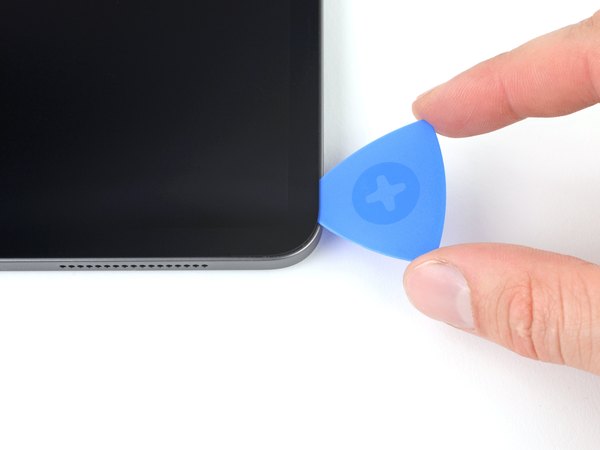

وقتی رسیدی به گوشه پایین سمت راست، پیک رو همون‌جا تو درز جا بذار و درش نیار تا بریم سراغ مرحله بعد.

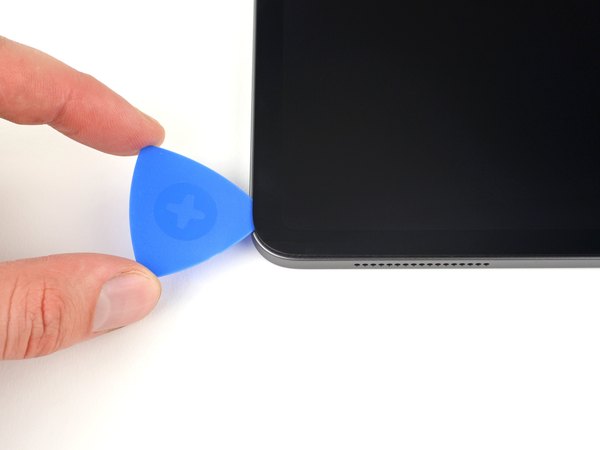

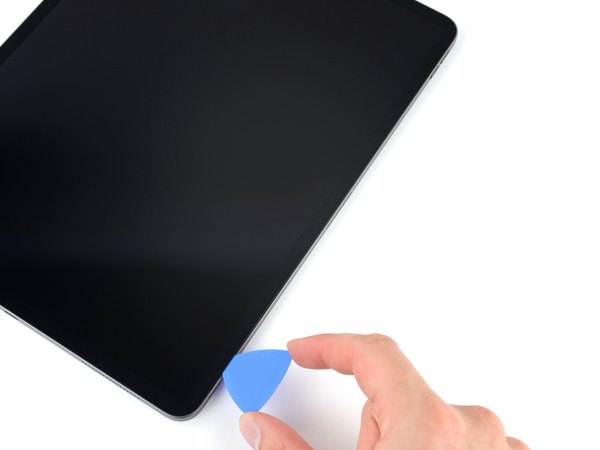

پیک رو خیلی با احتیاط دور گوشه پایین سمت راست بچرخون تا چسب‌های اون زاویه هم بریده بشه. پیک رو تو همون گوشه جا بذار تا چسب‌هایی که به زحمت بریدی دوباره به هم نچسبن.

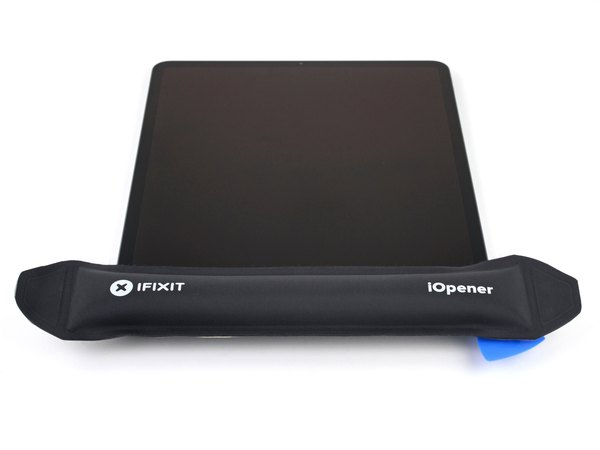

دوباره سشوار یا آی‌اوپنر رو بردار و این بار لبه پایینی آیپد رو حدود دو دقیقه گرم کن تا چسب‌هاش شل بشن.

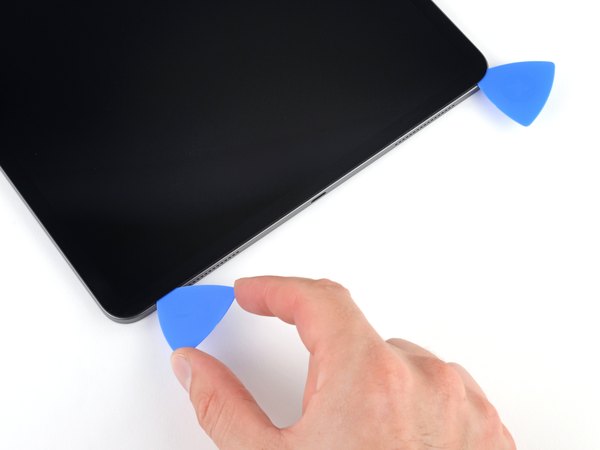

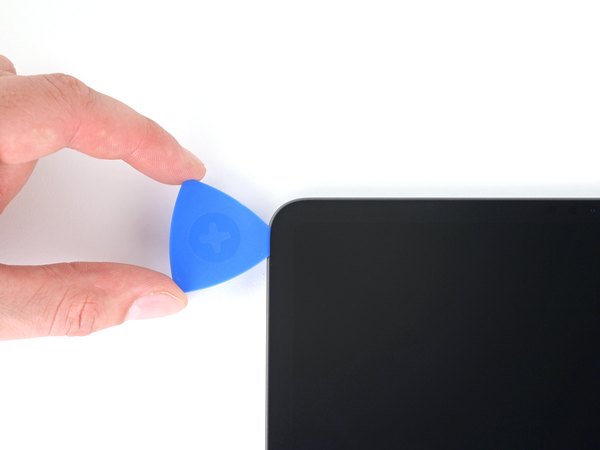

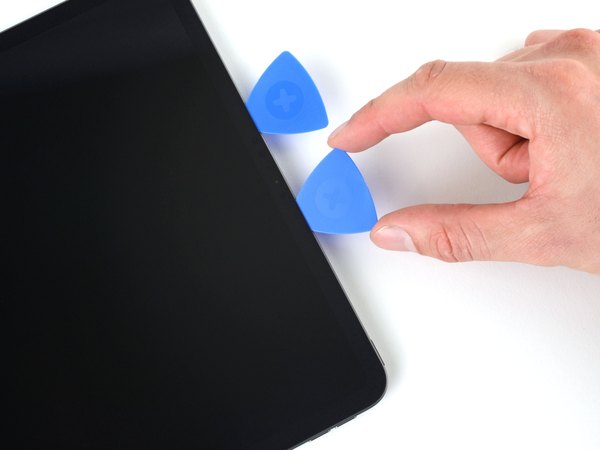

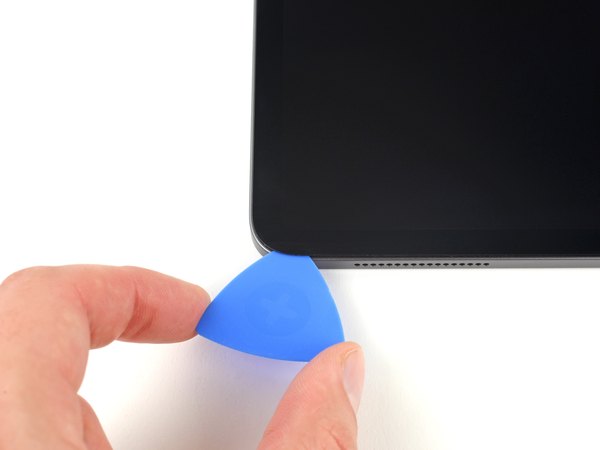

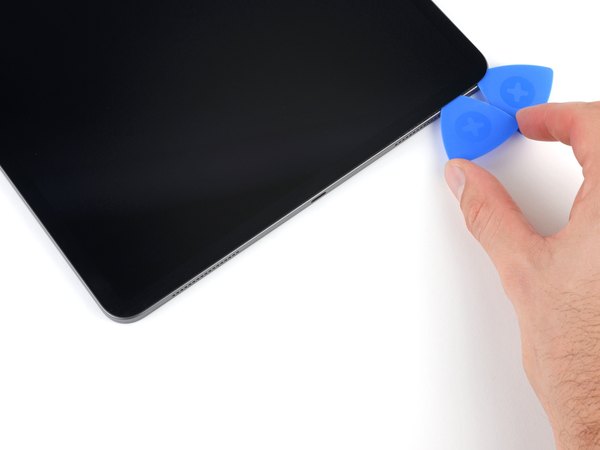

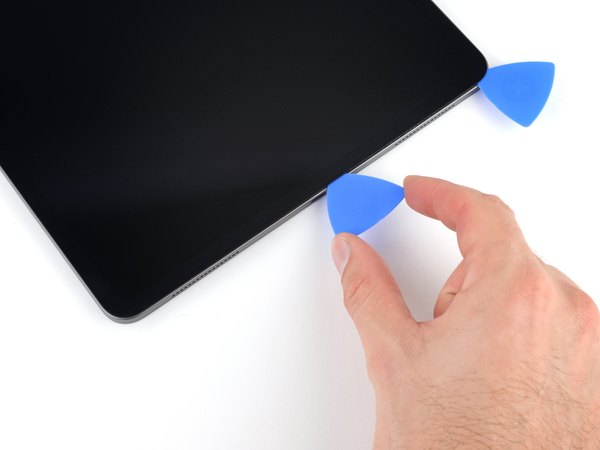

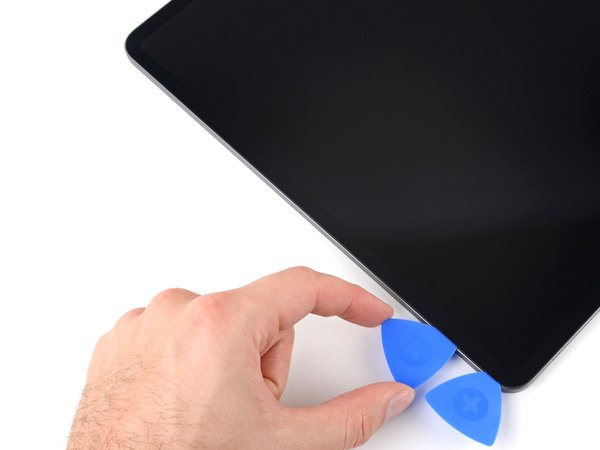

یه پیک بازکننده جدید بردار و اون رو هم زیر گوشه پایین سمت راست (کنار پیک قبلی) تو درز قرار بده.

باز هم تأکید می‌کنیم، تو این لبه هم پیک رو هیچ‌وقت بیشتر از ***5 میلی‌متر*** داخل نبر.

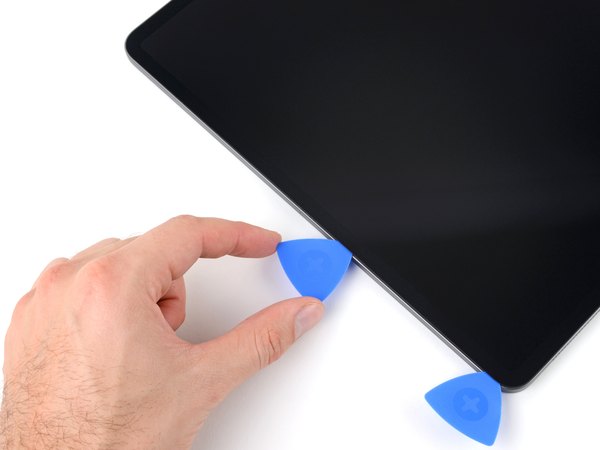

پیک دوم رو در امتداد لبه پایینی به سمت گوشه سمت چپ بکش تا تمام چسب‌های این بخش باز بشن.

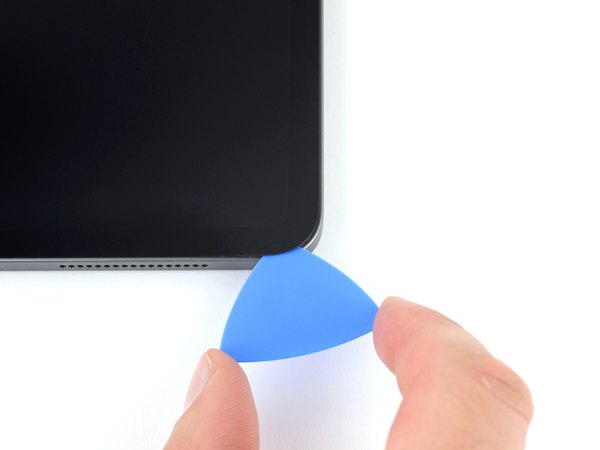

پیک رو با دقت و آروم دور گوشه پایین سمت چپ بچرخون تا چسبش رها بشه. این پیک رو هم تو همین گوشه جا بذار که صفحه دوباره سفت نشه.

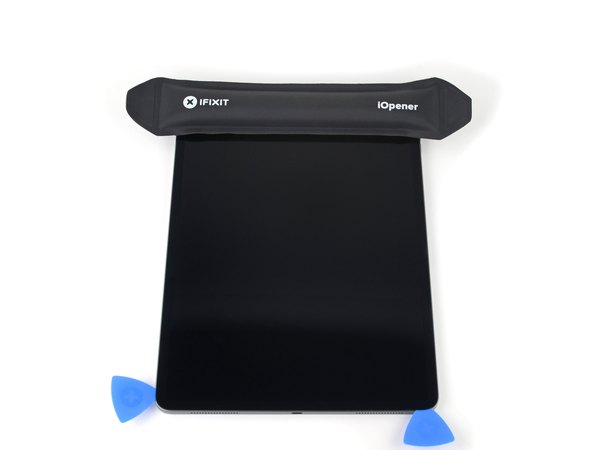

حالا نوبت لبه سمت چپه. سشوار رو روشن کن و دقیقا دو دقیقه روی این لبه حرارت بده.

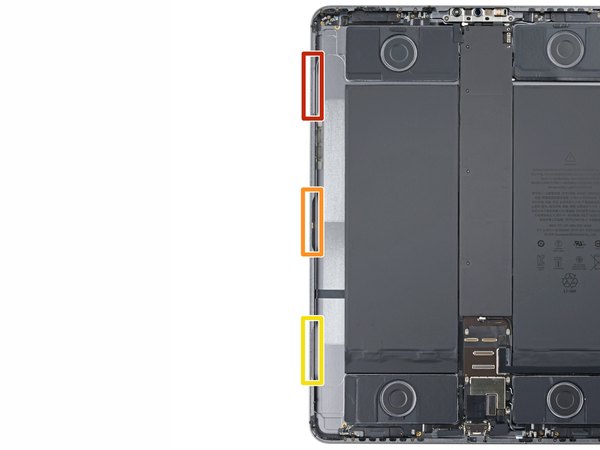

تو لبه سمت چپ، سه تا بریدگی خیلی حساس وجود داره که ضخامت چسب اونجا خیلی کمه و قطعات مهمی قرار دارن. برای اینکه آسیب نبینن، پیک رو تو این قسمت‌ها ***بیشتر از 2 میلی‌متر*** داخل نبر:

← بریدگی اول از فاصله ***4 سانتی‌متری*** لبه بالا شروع می‌شه و طولش ***3 سانتی‌متره***.

← بریدگی دوم از فاصله ***12 سانتی‌متری*** لبه بالا شروع می‌شه و اونم ***3 سانتی‌متر*** طول داره.

← بریدگی سوم از فاصله ***4 سانتی‌متری*** لبه پایین شروع می‌شه و طولش ***3 سانتی‌متره***.

برای بقیه قسمت‌های لبه چپ، قانون همون ***5 میلی‌متر*** عمق مجاز برقراره.

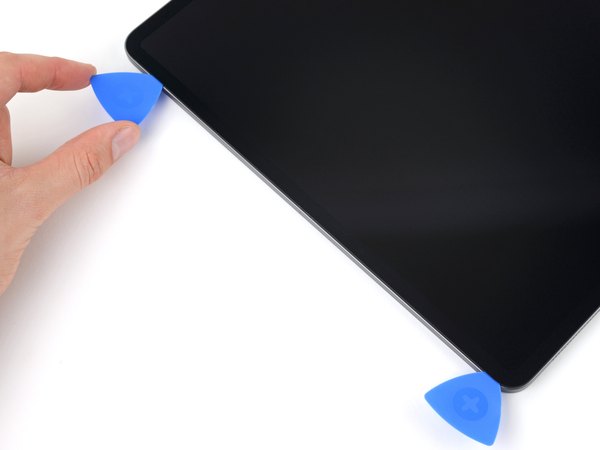

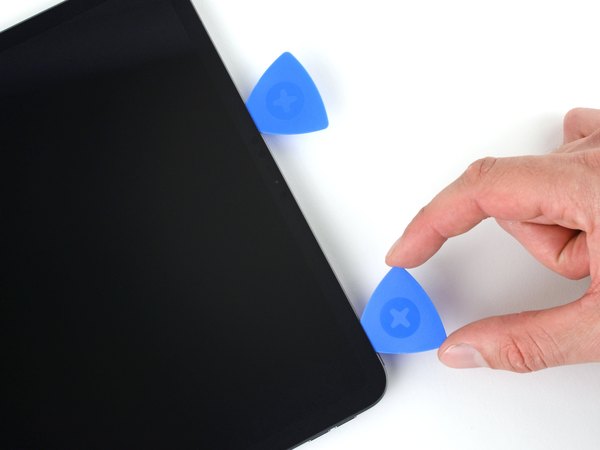

سومین پیک پلاستیکی رو بردار و تو درز زیر گوشه پایین سمت چپ قرار بده. پیک رو آروم به سمت بالا (گوشه سمت چپ) بکش. خیلی حواست به اون سه تا بریدگی که تو مرحله قبل با هم مرور کردیم باشه تا عمق پیک رو موقع رسیدن بهشون کنترل کنی. این پیک رو هم تو گوشه بالا سمت چپ جا بذار تا چسب‌ها باز بمونن و بریم سراغ لبه آخر.

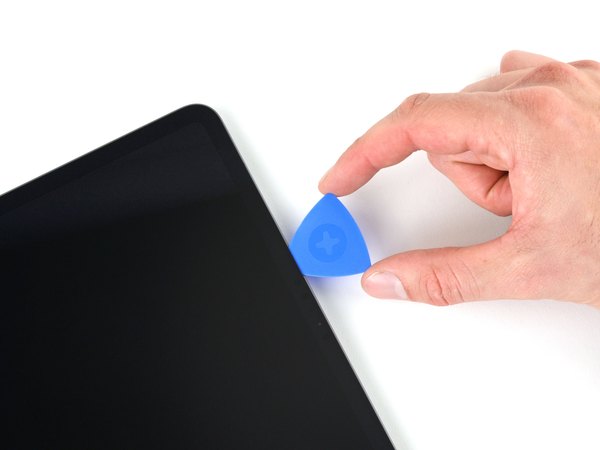

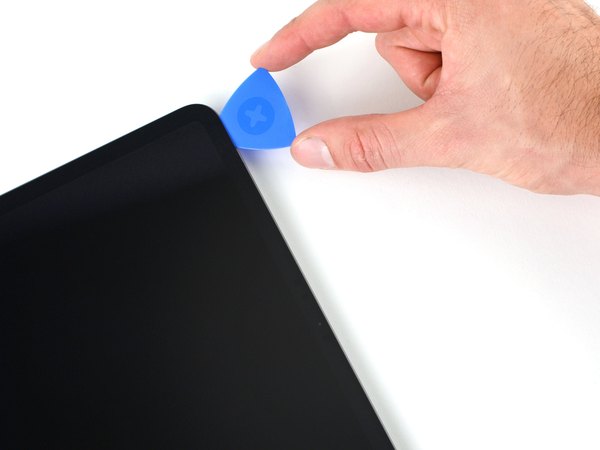

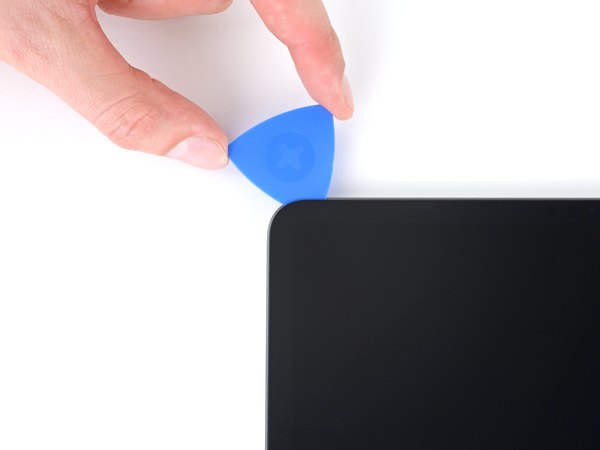

پیک رو با احتیاط دور گوشه بالا سمت چپ بچرخون. همون‌جا نگهش دار تا این زاویه هم به بدنه نچسبه.

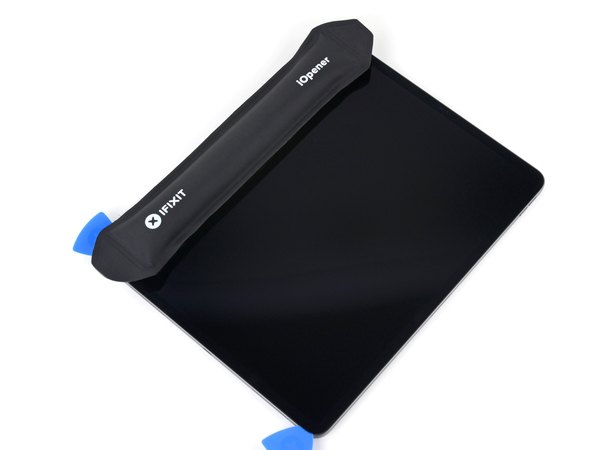

رسیدیم به آخرین و حساس‌ترین لبه. سشوار رو بردار و لبه بالایی آیپد رو دو دقیقه کامل گرم کن.

تا چسب‌های لبه بالایی دارن نرم می‌شن، حتما این نکات به شدت مهم رو تو ذهنت مرور کن:

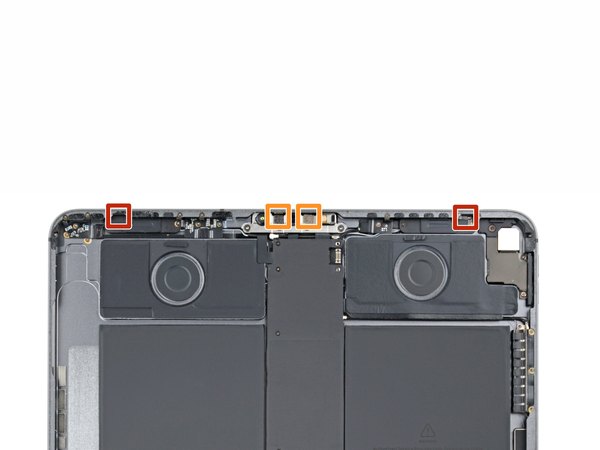

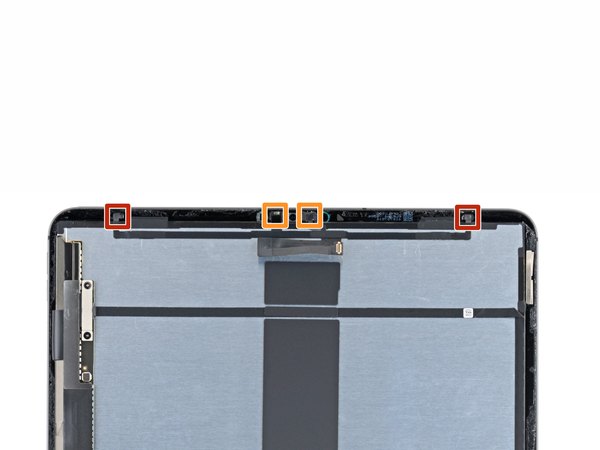

← نزدیک گوشه‌ها، سنسورهای نور محیط قرار دارن. تو این قسمت‌ها پیک رو ***بیشتر از 1 میلی‌متر*** داخل نبر.

← دوربین سلفی و سنسورهای تشخیص چهره (Face ID) دقیقا وسط لبه بالایی هستن. ***اصلا پیک رو اینجا داخل نبر!*** چسب این قسمت کمتر از 1 میلی‌متره و با کوچکترین اشتباهی، سنسورهای گرون‌قیمت دستگاه نابود می‌شن.

برای بقیه جاهای این لبه که سنسوری نیست، نهایت عمق پیک همون ***5 میلی‌متر*** باید باشه.

پیک رو از گوشه بالا سمت چپ حدود 9 سانتی‌متر به سمت راست بکش و دقیقا ***قبل از رسیدن به مجموعه دوربین*** کامل متوقف شو.

اگه حتی یکم بیشتر جلو بری، ممکنه کابل سنسورها یا فیس‌آیدی رو پاره کنی و خسارت سنگینی به بار بیاد.

پیک رو همون‌جا، قبل از دوربین، رها کن و بریم مرحله بعد.

یه پیک جدید بردار و از اون طرف مجموعه دوربین (حدود 4 سانتی‌متر دورتر از پیک قبلی) وارد درز کن. این پیک رو به سمت گوشه بالا سمت راست بکش تا باقی‌مونده چسب‌های لبه بالایی هم کاملا بریده بشن.

اصلا سعی نکن صفحه رو کامل جدا کنی یا دورش کنی! صفحه با چند تا فلت خیلی حساس و کوتاه به مادربرد آیپد وصله.

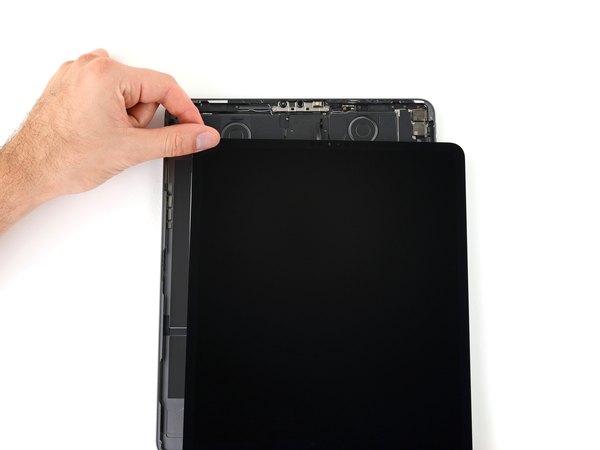

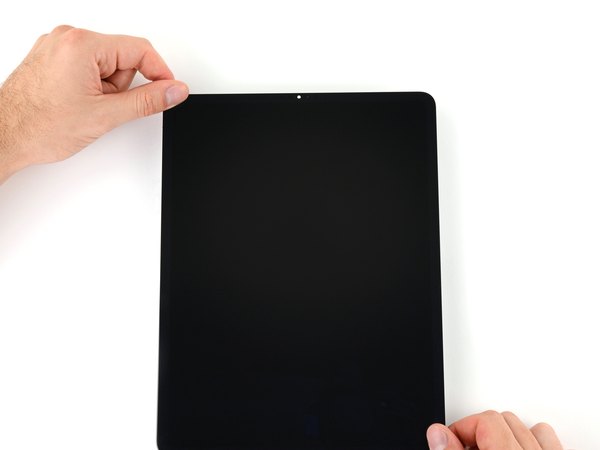

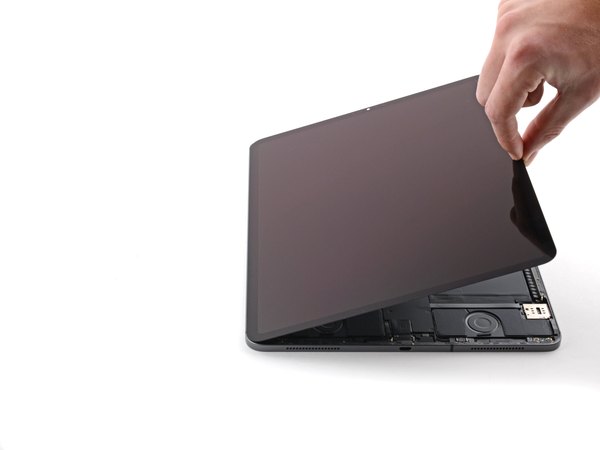

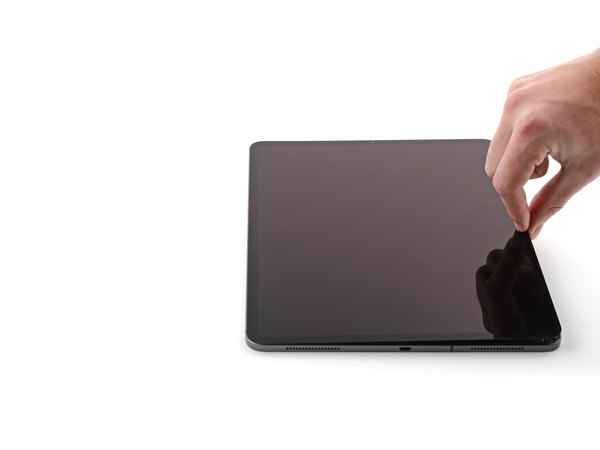

دو تا گوشه مخالف صفحه رو با دست بگیر و خیلی آروم به سمت بالا بلند کن تا از قاب فلزی جدا بشه.

اگه حس کردی جایی گیر داره و جدا نمی‌شه، زور نزن. پیک‌ها رو دوباره دور تا دور لبه‌ها حرکت بده تا اگه چسبی مونده بریده بشه (البته حواست به جایگاه سنسورها باشه).

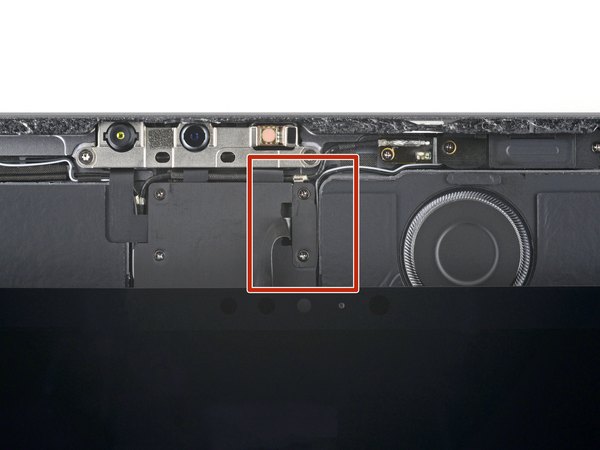

← حالا صفحه نمایش رو خیلی آروم به سمت گوشه پایین سمت راست هل بده تا کابل فلت عریضی که نزدیک لبه بالایی هست، خودش رو نشون بده.

یه نکته طلایی تو تعمیرات: تمام پیچ‌ها رو دقیقا همون‌جایی که درمیاری روی پد نسوز دسته‌بندی کن تا موقع بستن جابه‌جا نشن. بستن پیچ اشتباه می‌تونه مادربرد رو سوراخ کنه.

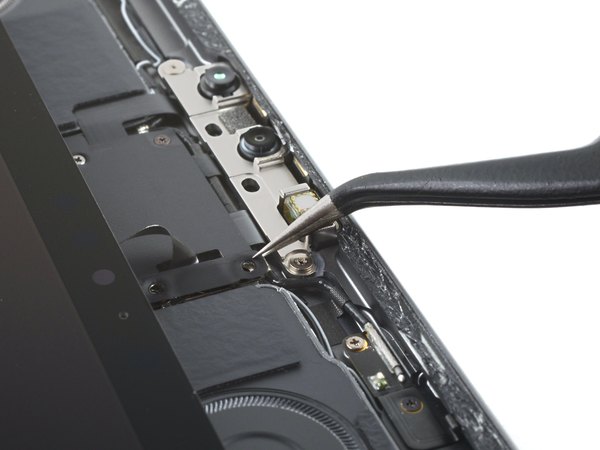

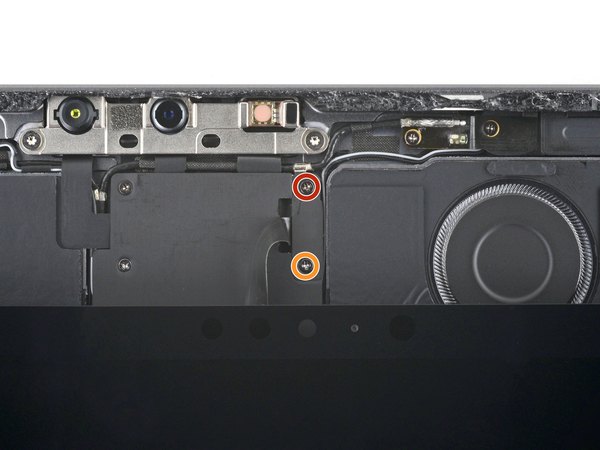

با پیچ‌گوشتی چهارسو، این دو تا پیچی که شیلد فلزی بالایی رو نگه داشتن باز کن:

← یه پیچ 2.0 میلی‌متری

← یه پیچ 1.8 میلی‌متری

موقع مونتاژ و بستن دستگاه، وقتی به این مرحله رسیدی، بهترین زمانه که آیپد رو موقتا روشن کنی و تاچ و تصویر صفحه جدید رو تست کنی. یادت نره بعد از تست، دوباره دستگاه رو کامل خاموش کنی تا بقیه کارها رو انجام بدی.

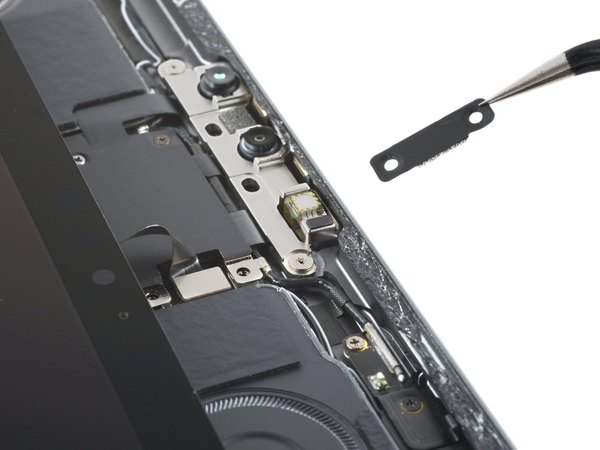

با یه پنس یا خیلی راحت با انگشتت، شیلد فلزی بالایی رو بردار و کنار پیچ‌های خودش تو یه جای امن بذار.

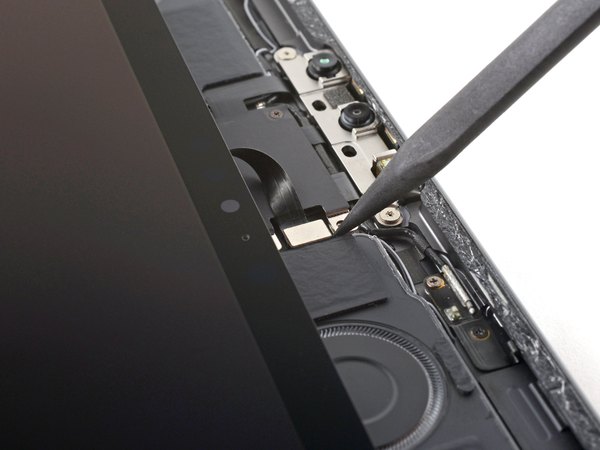

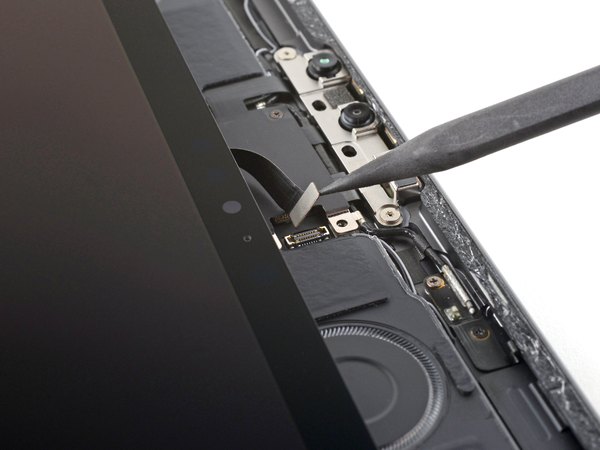

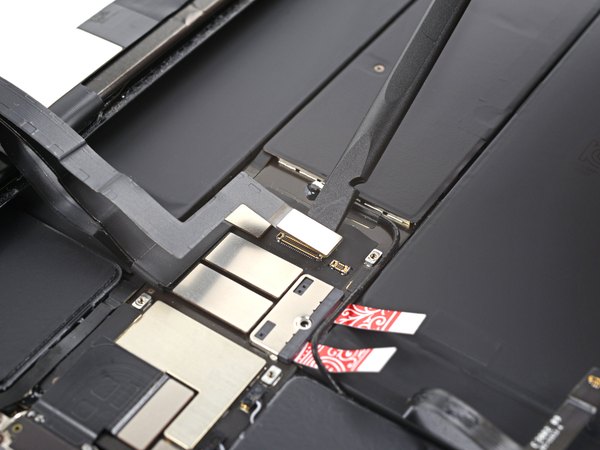

نوک اسپاجر رو ببر زیر کانکتور سنسورهای بالایی و اون رو مستقیم به سمت بالا پاپ کن تا اتصالش قطع بشه.

موقع وصل کردن دوباره این فلت‌ها، کانکتور رو دقیقا روی سوکت تراز کن و اول یه سمتش رو فشار بده تا صدای کلیک بده، بعد سمت دیگه‌اش رو. هیچ‌وقت وسط کانکتور رو محکم فشار نده، چون پایه‌هاش کج می‌شه و باید کل مادربرد رو تعمیر کنی.

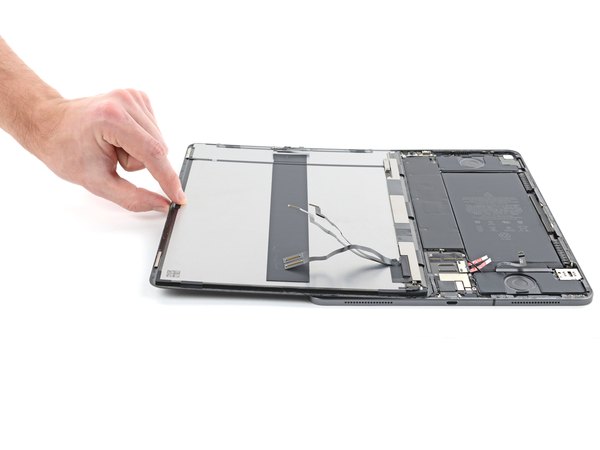

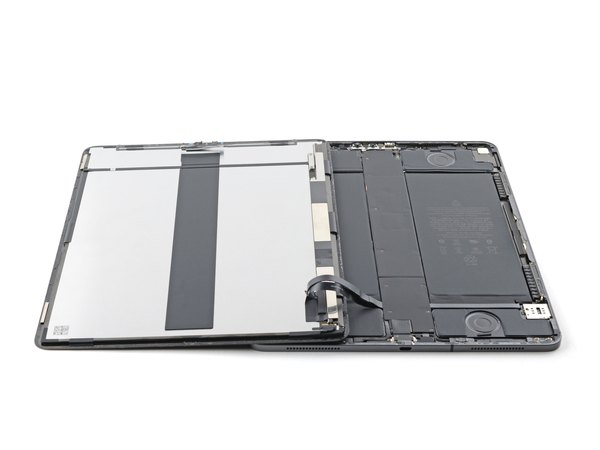

لبه سمت راست صفحه رو بگیر و مثل باز کردن جلد یه کتاب بزرگ، اون رو به سمت چپ برگردون.

اصلا صفحه رو به سمت بالا نکش، چون فلت‌های اصلی تصویر هنوز به پایین دستگاه وصل هستن.

صفحه رو آروم روی لبه سمت چپ آیپد بخوابون (بهتره زیرش یه چیزی بذاری که هم‌سطح بشه).

خیلی مراقب باش که تو این حالت، فلت‌های تصویر بیش از حد کشیده یا تا نشن.

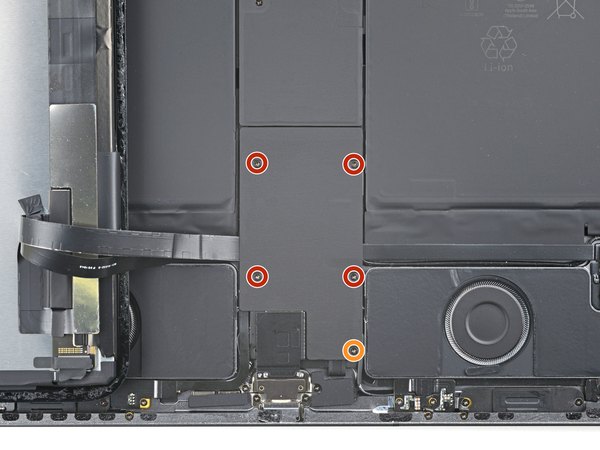

حالا با پیچ‌گوشتی چهارسو، این پنج تا پیچ شیلد فلت تصویر رو باز کن:

← چهار تا پیچ 1.1 میلی‌متری

← یه پیچ 2.0 میلی‌متری

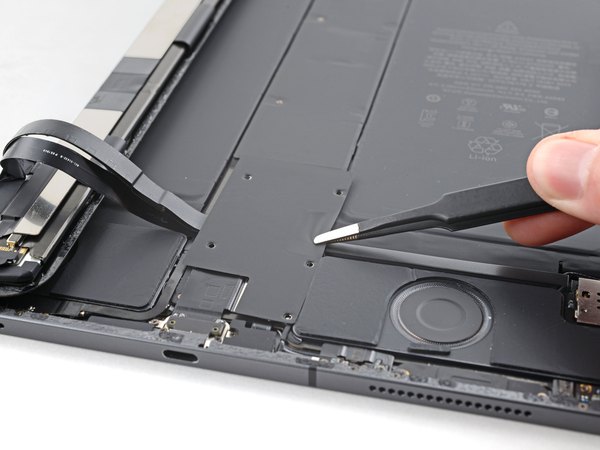

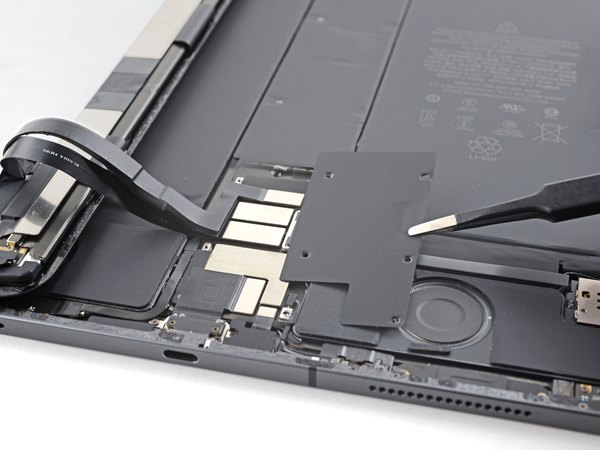

با پنس یا با دستت، این شیلد فلزی بزرگ رو هم بردار و کنار پیچ‌های خودش بذار.

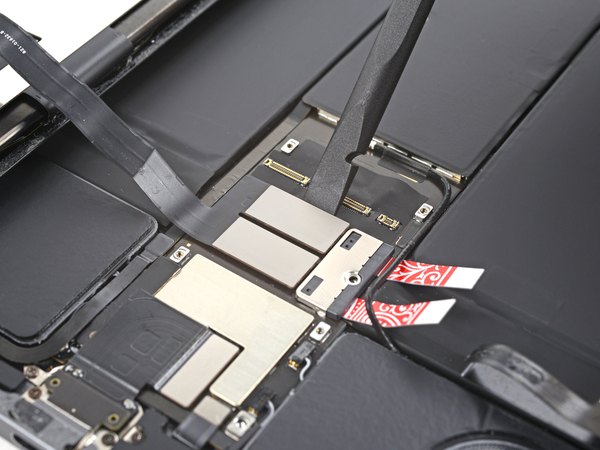

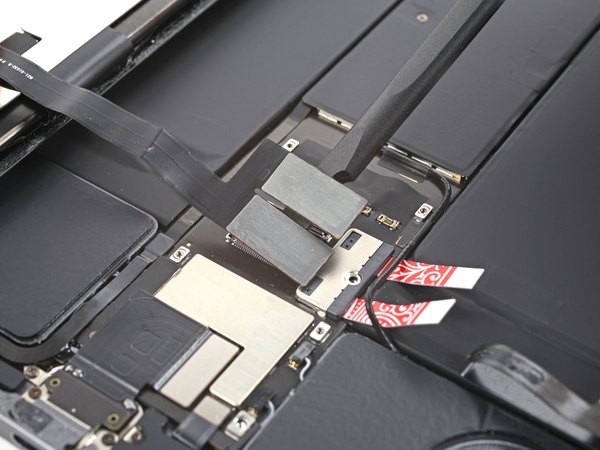

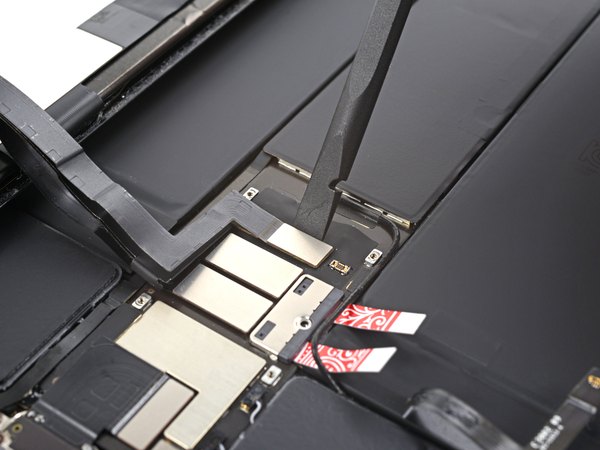

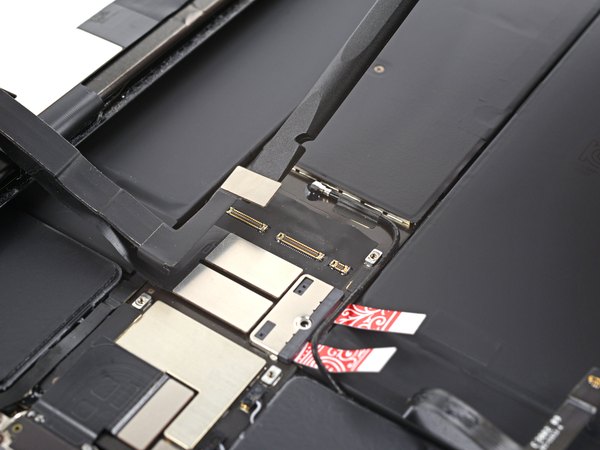

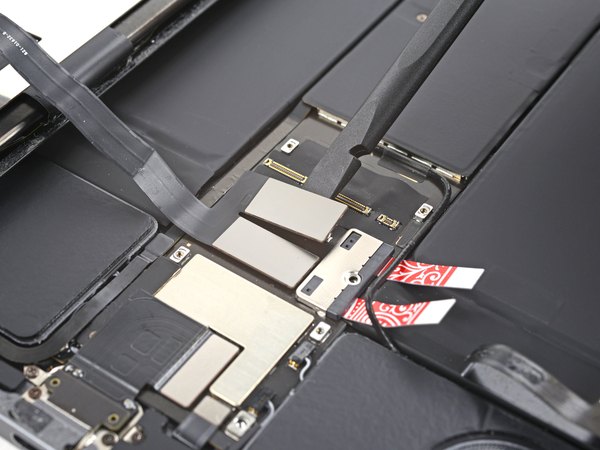

سر تخت اسپاجر رو بنداز زیر دو تا کانکتور بالایی فلت تصویر و اون‌ها رو به سمت بالا اهرم کن تا جدا بشن.

همین کار رو دقیقا برای دو تا کانکتور پایینی هم انجام بده و با اسپاجر ارتباطشون رو از روی برد قطع کن.

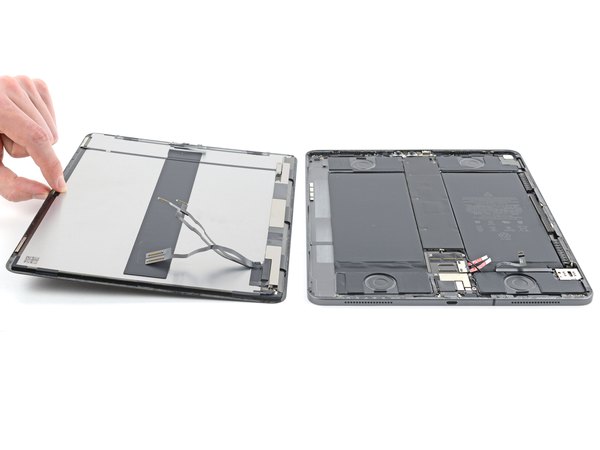

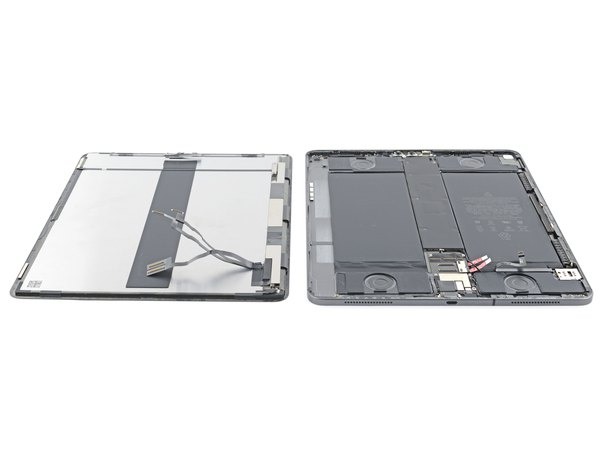

حالا که همه فلت‌ها آزاد شدن، می‌تونی صفحه نمایش رو کاملا از بدنه اصلی آیپد جدا کنی و کنار بذاری.

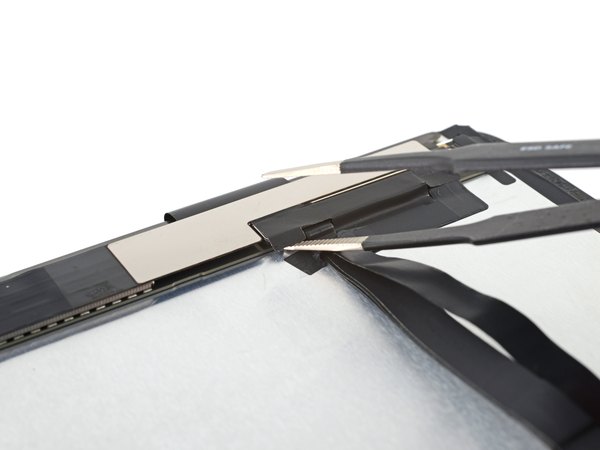

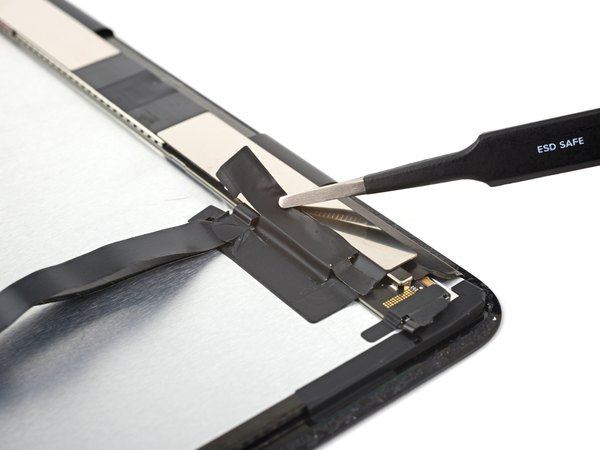

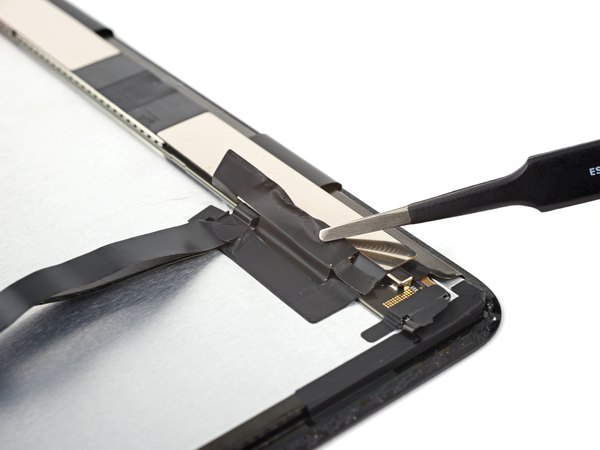

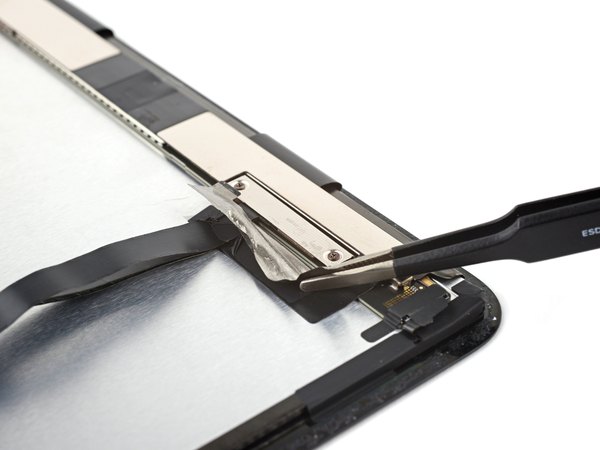

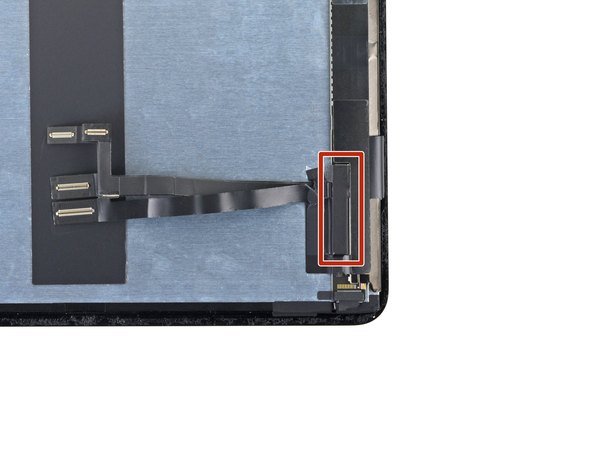

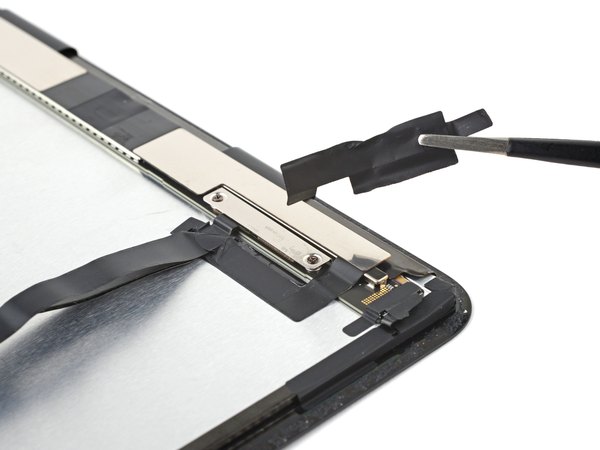

← روی خود صفحه نمایشی که درآوردی (سمت راست پایین)، یه چسب مشکی روی شیلد فلت‌ها کشیده شده. لبه‌اش رو با پنس پیدا کن و آروم بلند کن.

چسب رو در امتداد لبه بیرونیش بکش تا کل شیلد فلزی زیرش مشخص بشه.

چسب رو کامل جدا کن.

این چسب رو سالم یه گوشه نگه دار، چون موقع بستن قطعات روی صفحه جدید بهش نیاز پیدا می‌کنی.

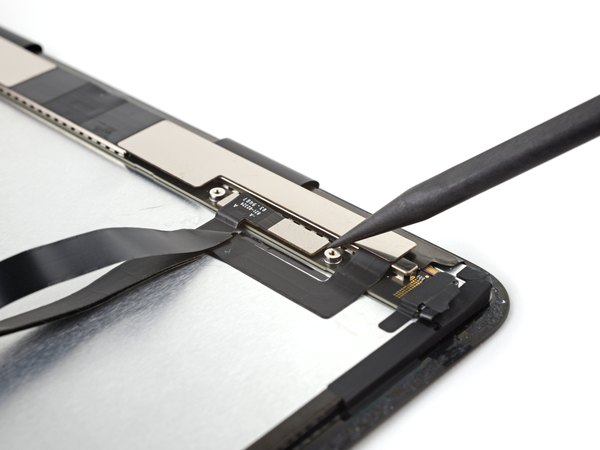

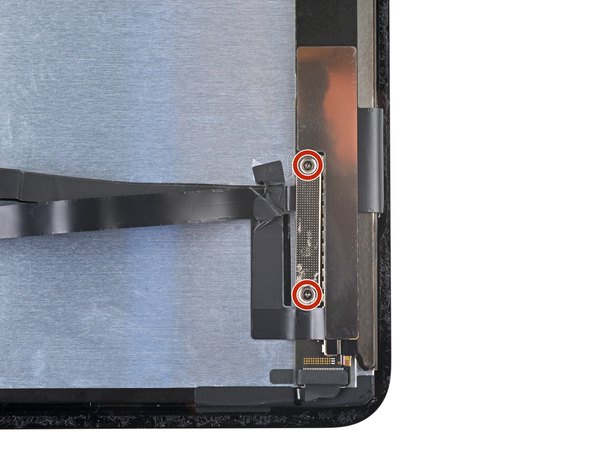

← با پیچ‌گوشتی چهارسو، اون دو تا پیچ 1.3 میلی‌متری که شیلد فلت رو روی صفحه نگه داشتن باز کن.

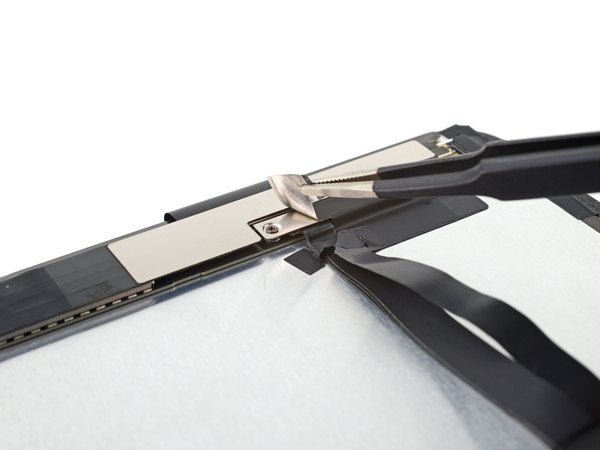

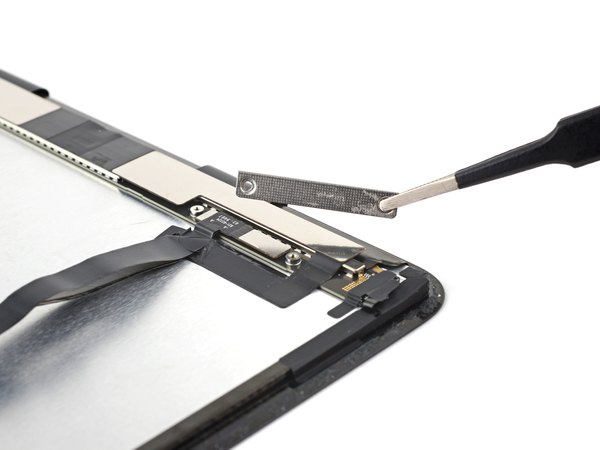

شیلد فلزی رو از روی صفحه بردار.

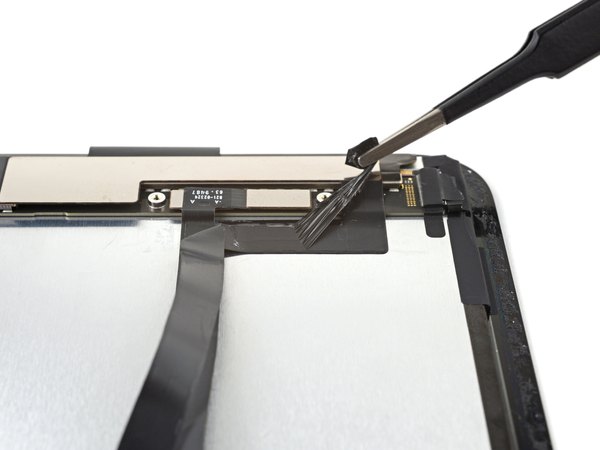

یه چسب دیگه هم هست که فلت‌های تصویر و تاچ رو به هم متصل کرده؛ اون رو هم با دقت جدا کن.

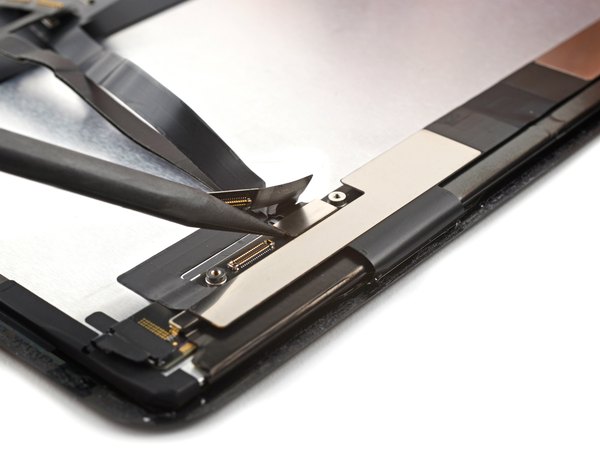

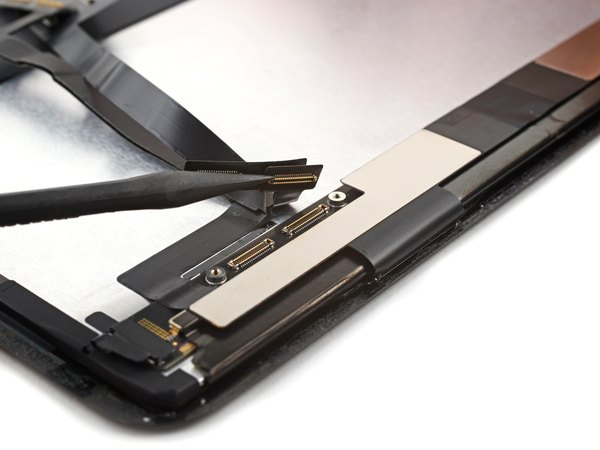

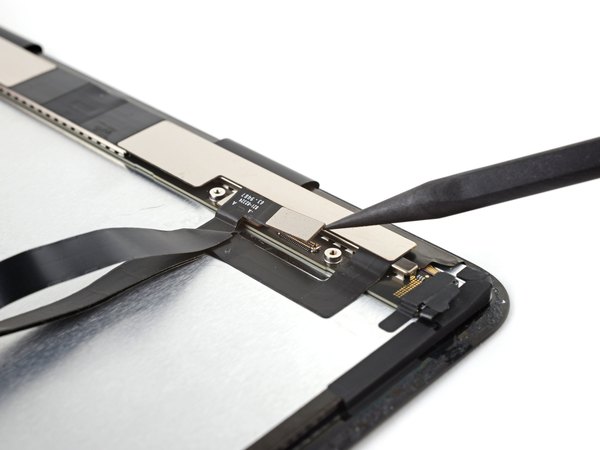

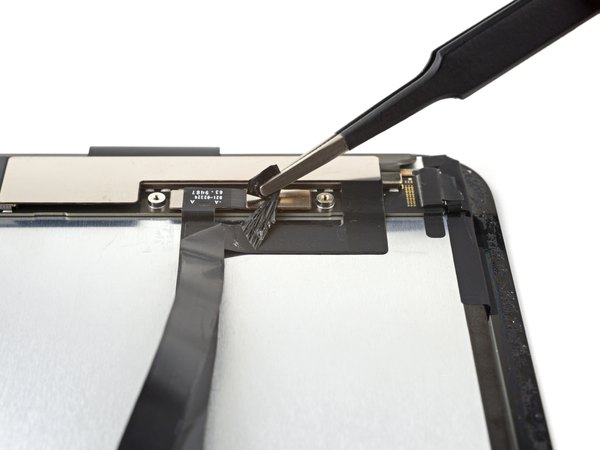

با اسپاجر، کانکتور پایینی فلت رو از روی برد کوچیک خود صفحه نمایش قطع کن. با پنس، کانکتوری که الان آزاد کردی رو یکم به عقب خم کن تا کانکتور بالایی که زیرش مخفی شده بود دیده بشه.

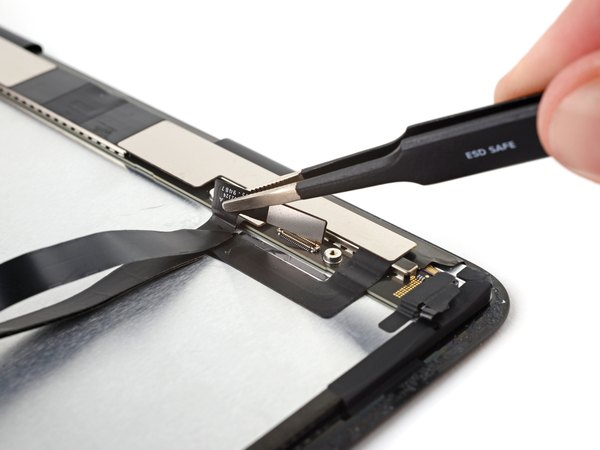

حالا اسپاجر رو ببر زیر این کانکتور بالایی و اون رو هم با اهرم کردن از صفحه نمایش قطع کن.

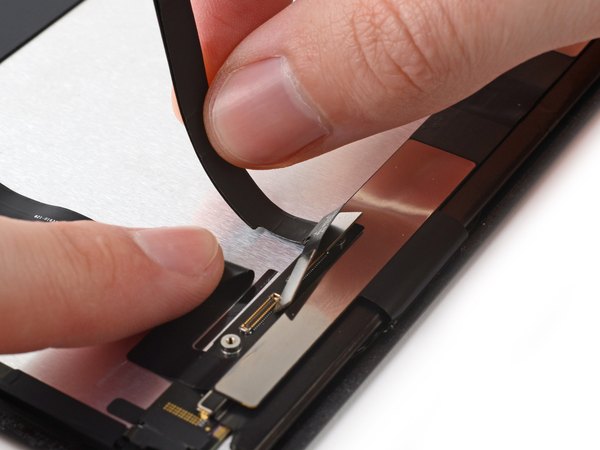

این کابل‌های فلت با یه چسب خیلی ضعیف به پشت صفحه نمایش چسبیدن.

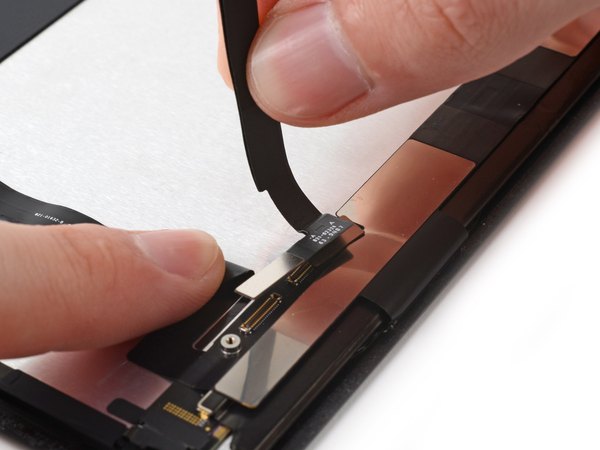

با انگشتت خیلی آروم کابل رو از روی صفحه جدا کن. کابل فلت رو کاملا بردار.

این کابل رو هم برای وصل کردن به صفحه نمایش جدید کنار بذار.

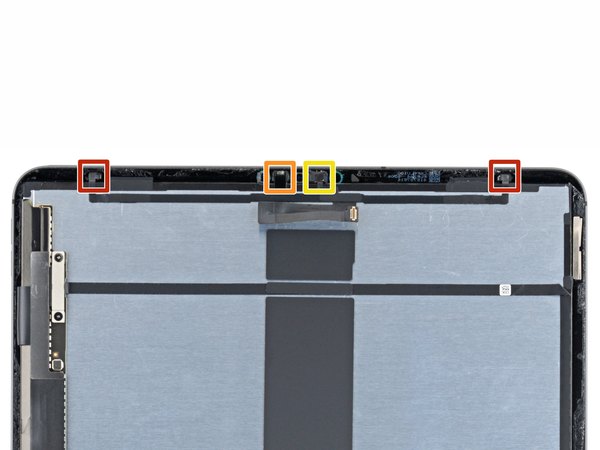

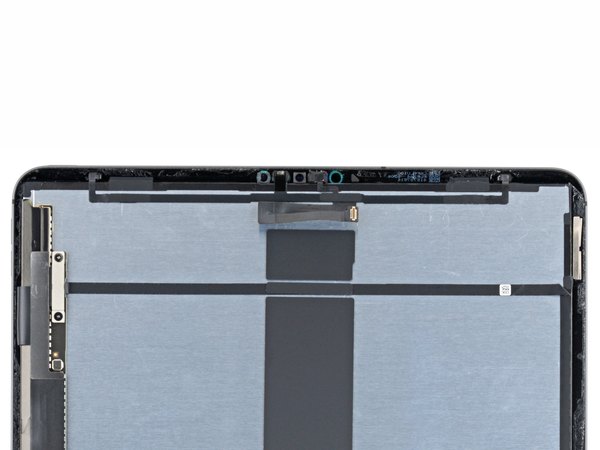

مجموعه سنسورهای بالای صفحه از چهار بخش خیلی مهم تشکیل شده:

← دو تا سنسور نور محیط (True Tone)

← یه سنسور مجاورت

← یه میکروفون

قبل از اینکه بتونی کل این مجموعه رو با هم جابه‌جا کنی، باید تک‌تک این سنسورها رو با ظرافت از شیشه صفحه نمایش جدا کنی.

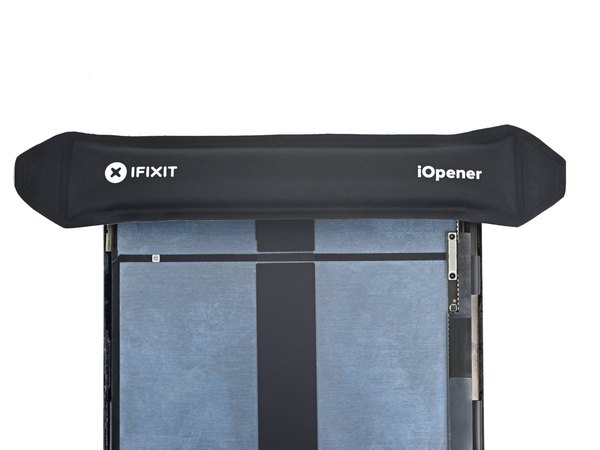

یه آی‌اوپنر یا سشوار رو روشن کن و حدود دو دقیقه از سمت روی شیشه (قسمت بالایی) گرما بده تا چسب سنسورها حسابی نرم بشه.

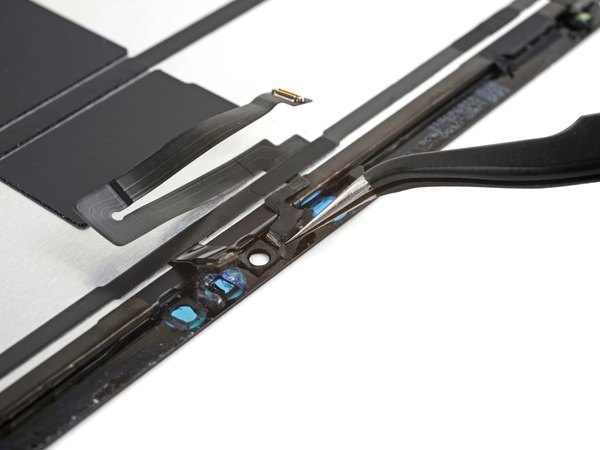

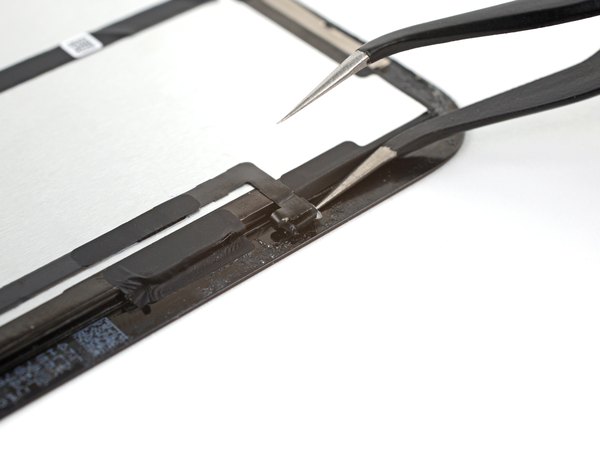

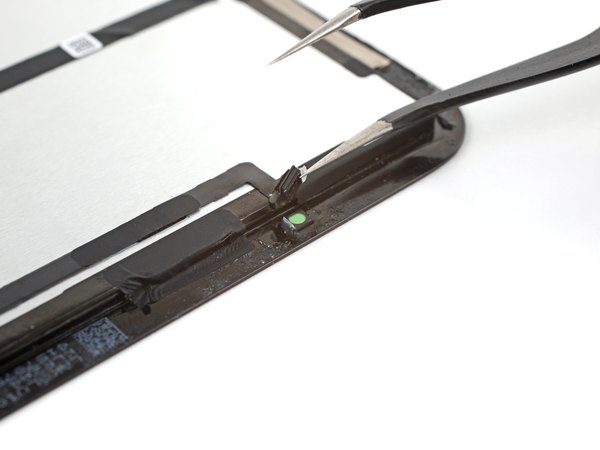

نوک یه پنس سرکج رو آروم بین سنسور نور و شیشه فرو کن. خیلی ملایم به سمت بالا اهرم کن تا سنسور از شیشه جدا بشه.

چسب این قسمت یکم سفته، اگه دیدی درنمیاد زور نزن، دوباره یکم گرما بده.

همین کار رو دقیقا برای سنسور نور سمت دیگه‌ هم تکرار کن.

تو این مرحله نهایت دقت رو به خرج بده، چون فلت سنسور مجاورت خیلی نازکه و راحت پاره می‌شه. اگه پاره بشه فیس‌آیدی و سنسور از کار میفتن. با حوصله پیش برو و اگه گیر کرد بازم حرارت بده.

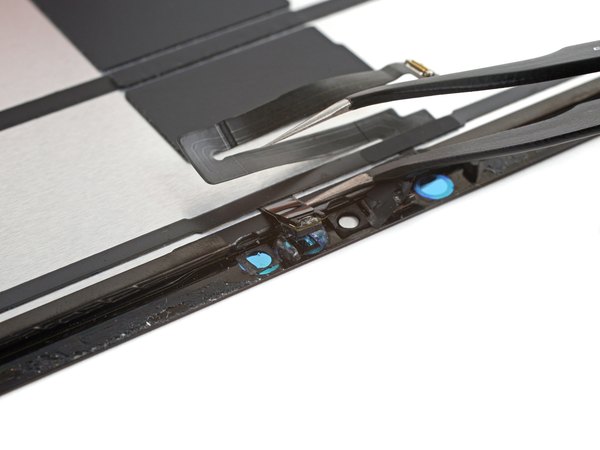

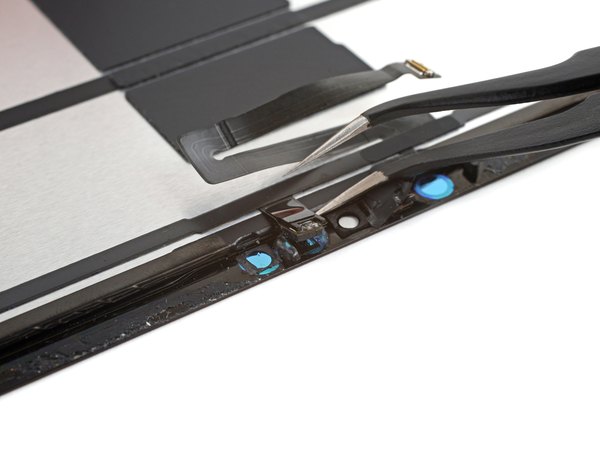

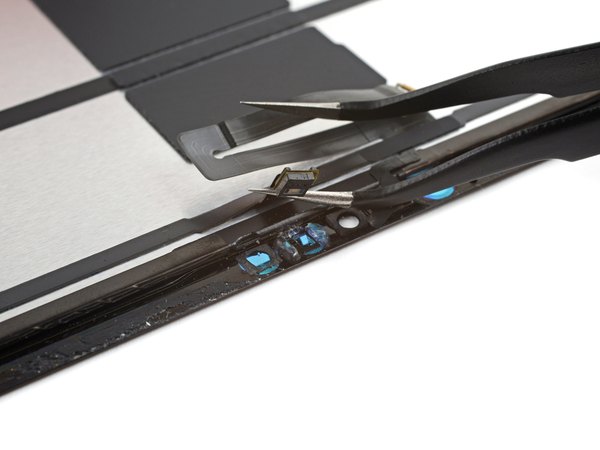

نوک پنس رو بین کابل سنسور مجاورت و شیشه قرار بده. پنس رو به سمت شیشه بکش و همزمان یکم اهرم کن تا سنسور رها بشه.

ممکنه لازم بشه چند بار آی‌اوپنر یا سشوار رو داغ کنی و روی این قسمت بذاری تا بالاخره چسبش ول کنه.

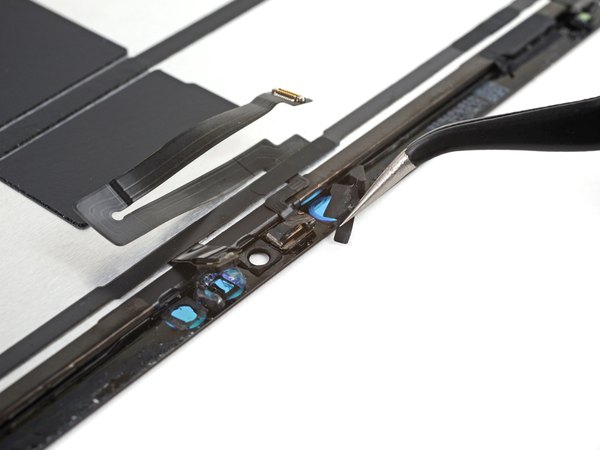

نوار چسبی که روی میکروفون رو پوشونده پیدا کن و آروم بکنش.

این چسب رو هم برای مونتاژ روی صفحه جدید کنار بذار.

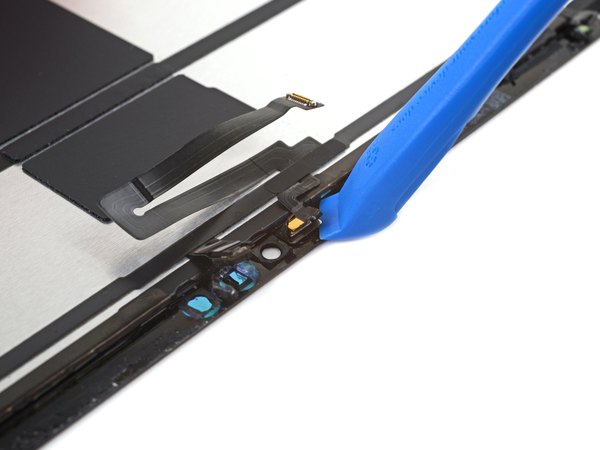

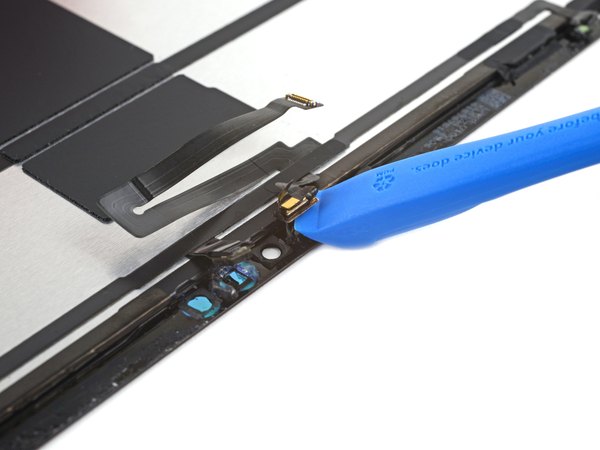

یه ابزار پلاستیکی (مثل پیک یا اسپاجر) رو ببر زیر میکروفون تا چسبش رو ضعیف کنی. اون رو به سمت بالا اهرم کن تا میکروفون هم از شیشه جدا بشه.

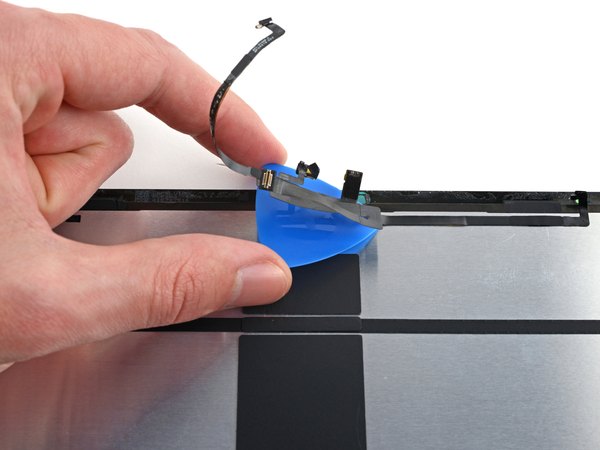

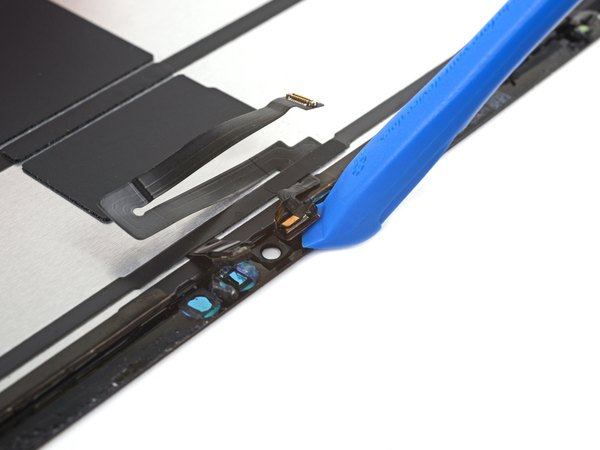

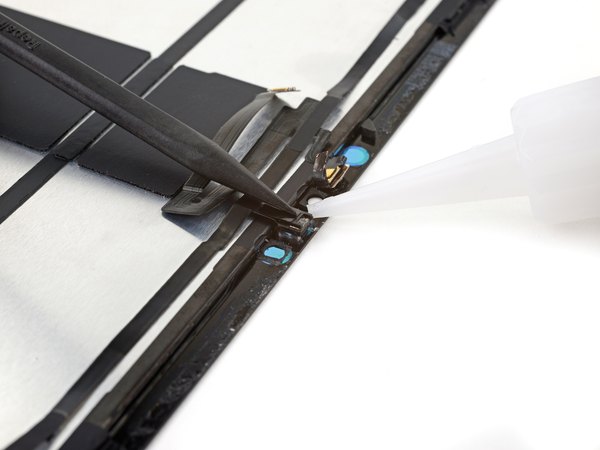

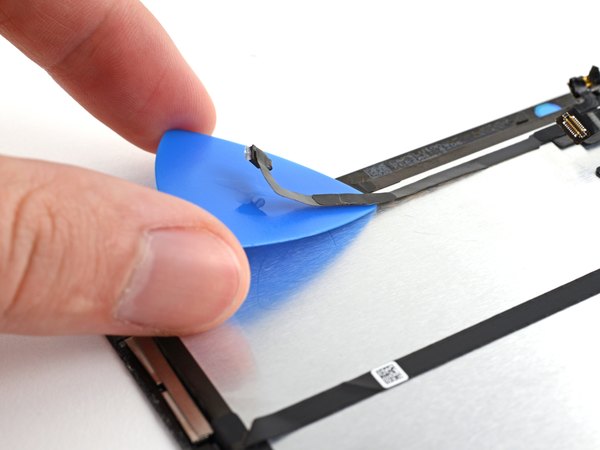

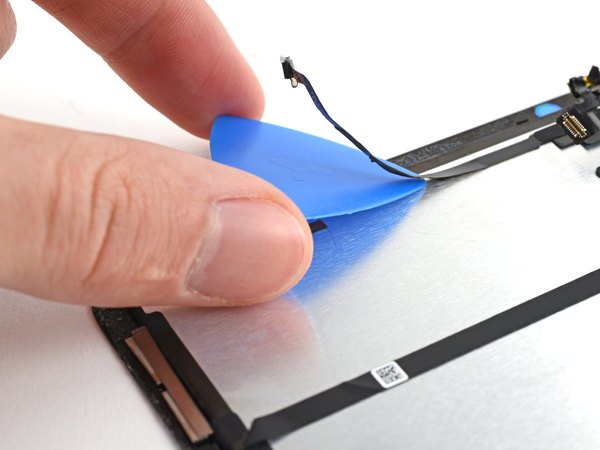

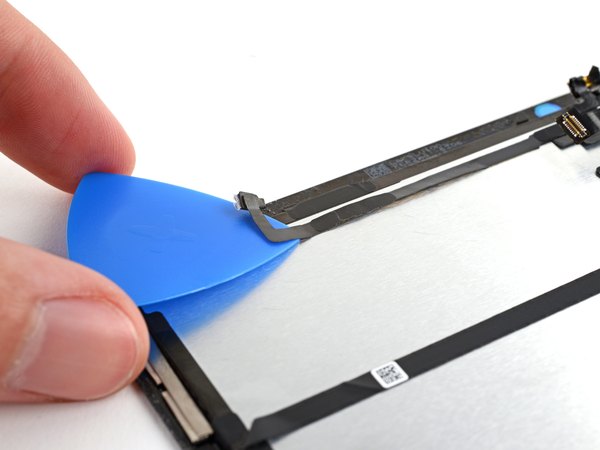

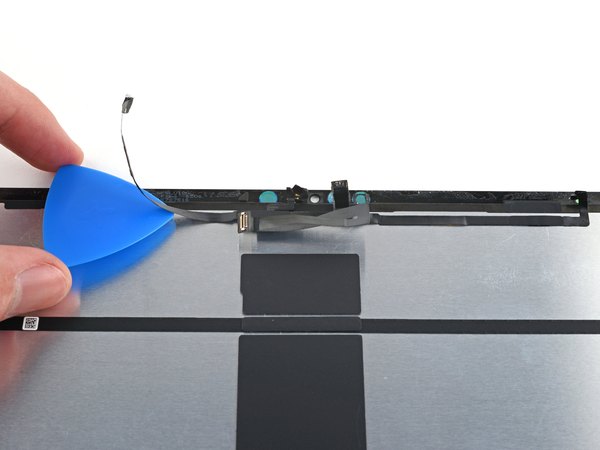

حالا یه پیک پلاستیکی رو ببر زیر کابل فلت اصلی مجموعه سنسورها تا از روی بدنه صفحه جدا بشه.

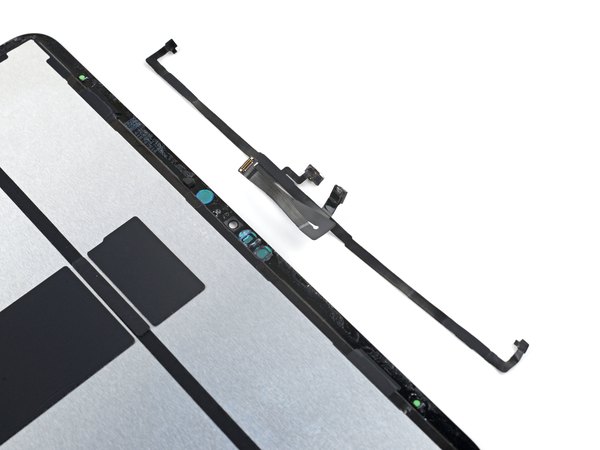

پیک رو در امتداد کل فلت بکش تا هیچ جاییش به صفحه قدیمی نچسبیده باشه. حالا می‌تونی کل مجموعه سنسورها و فیس‌آیدی رو صحیح و سالم برداری.

وقتی می‌خوای قطعات رو روی صفحه نمایش جدید ببندی، این کارهای مهم رو یادت نره:

مجموعه سنسورها رو دقیقا سر جای خودشون روی صفحه جدید تراز کن. برای چسبوندن فلت‌ها به صفحه، از نوار چسب‌های دوطرفه مثل چسب Tesa استفاده کن. برای اینکه سنسورها تو جایگاه خودشون روی شیشه محکم بشن، از یه قطره کوچیک چسب تعمیراتی مثل E6000 استفاده کن.

برای بستن آیپد پرو جذابت، کافیه تمام مراحلی که تا اینجا اومدیم رو از آخر به اول انجام بدی. قبل از نصب نهایی صفحه نمایش جدید، حتما اون رو با صفحه قبلی مقایسه کن؛ شاید لازم باشه بعضی از چسب‌های محافظ یا قطعات پلاستیکی رو از روی قدیمی برداری و به جدید منتقل کنی.

یادت نره جای چسب‌های قدیمی رو روی بدنه فلزی با الکل و پارچه حسابی تمیز کنی تا چسب‌های ضدآب جدید به بهترین شکل ممکن آب‌بندی بشن.

امیدواریم این آموزش طولانی اما دقیق آیسی‌مدار بهت کمک کرده باشه تا آیپد پرو رو بدون دردسر و مثل یه حرفه‌ای تعمیر کنی. اگه از این راهنما استفاده کردی و کارت راه افتاد، خوشحال می‌شیم سایت یا اپلیکیشن ما رو به دوستات هم معرفی کنی. دمت گرم که تا آخرش با دقت پیش اومدی و خسته نباشی!
