آموزش تعویض برد کنترل یخچال سامسونگ

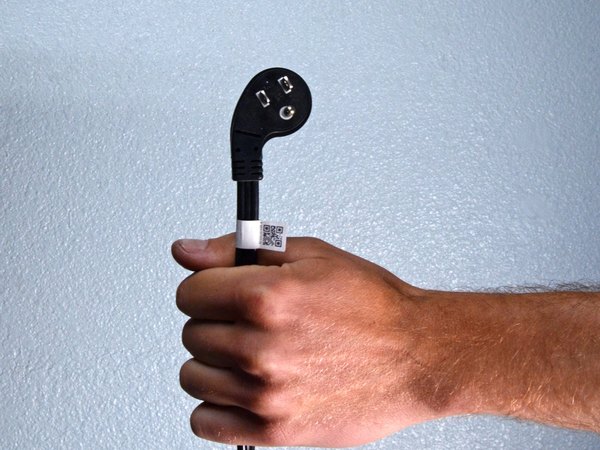

اول از همه و قبل از شروع هر کاری، حتما دوشاخه یخچال رو از پریز بکش تا خیالت از بابت ایمنی و جلوگیری از اتصالی کاملا راحت باشه.

یه نکته مهم: اگه علاوه بر برد، می‌خوای قطعاتی که به سیستم آبرسانی ربط دارن رو چک یا تعمیر کنی، باید حتما شیر آب ورودی به یخچال رو هم ببندی و لوله‌اش رو جدا کنی.

موتور فن کندانسور موتور کمپرسور و رله اورلود حرارتی مجموعه شیر برقی ورودی آب

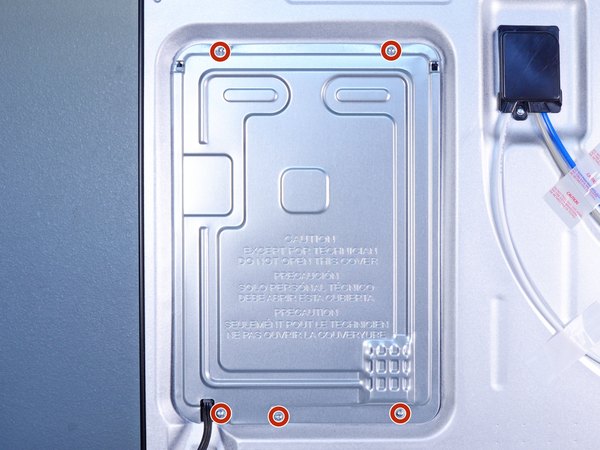

← پشت یخچال یه پنل فلزی یا پلاستیکی هست که از برد محافظت می‌کنه. با پیچ‌گوشتی، پیچ‌هایی که این قاب رو به بدنه محکم کردن باز کن.

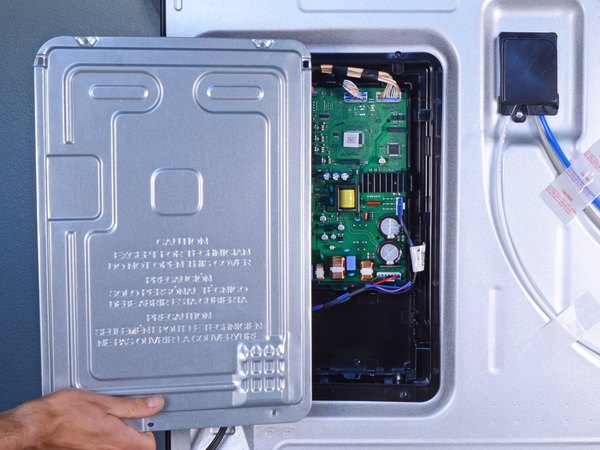

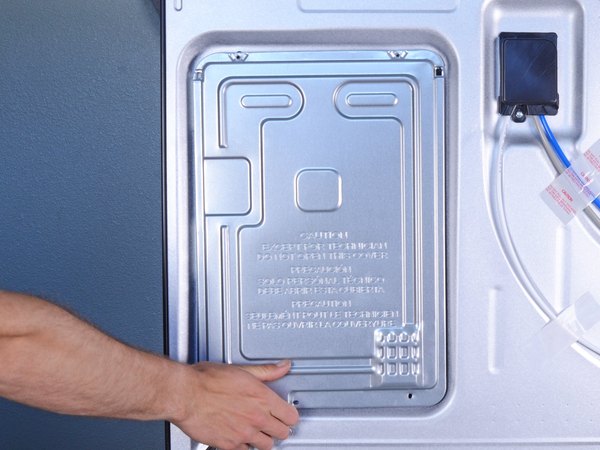

حالا پنل محافظ رو به آرومی بردار و کنار بذار تا به برد کنترل اصلی و سیم‌کشی‌هاش دسترسی پیدا کنی.

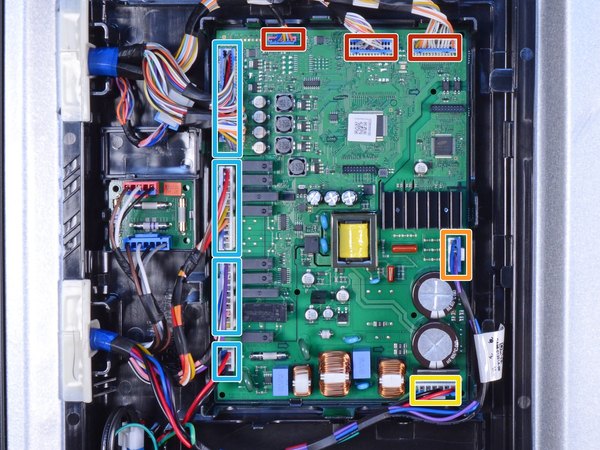

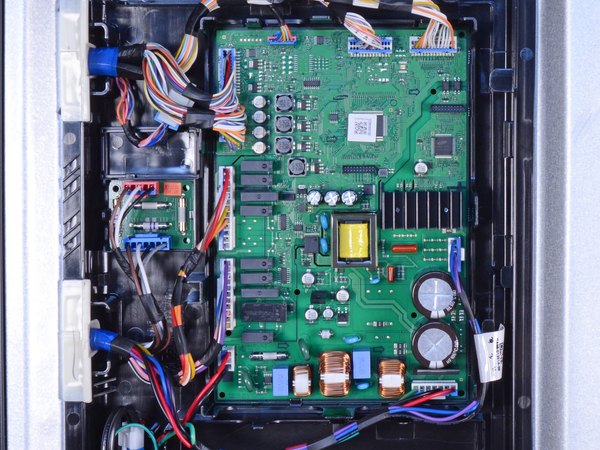

قبل از اینکه سیمی رو جدا کنی، حتما از جایگاه سوکت‌ها و تعدادشون روی برد کنترل یه عکس واضح بگیر یا روی کاغذ نقشه بکش. مثلا تو این عکسی که می‌بینی، این برد خاص 9 تا کانکتور سیم داره:

← سه تا کانکتور در امتداد لبه بالایی قرار گرفتن.

← یک کانکتور روی لبه سمت راست نصب شده.

← یک سوکت تکی رو می‌تونی روی لبه پایینی ببینی.

چهار تا کانکتور باقی‌مونده هم در امتداد لبه سمت چپ هستن.

موقع جمع کردن دستگاه، این عکسی که گرفتی یا نقشه‌ای که کشیدی خیلی به دردت می‌خوره و کمک می‌کنه تا مطمئن بشی هیچ سیمی رو جابجا یا فراموش نکردی.

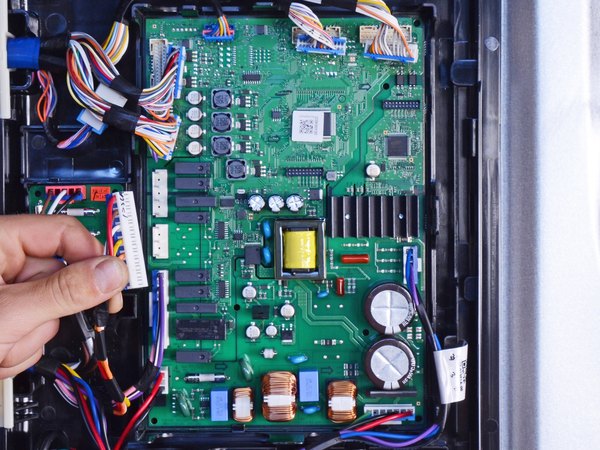

حالا دونه‌دونه کانکتورها رو بگیر و به آرومی از روی برد کنترل جدا کن. مراقب باش سیم‌ها رو نکشی که قطعی پیش نیاد.

بعضی از این سوکت‌ها ضامن قفل‌شونده دارن. برای باز کردنشون، قسمت‌های پهن سوکت رو با دو انگشت فشار بده تا قفلش آزاد بشه، بعد به سمت بیرون بکش تا دربیاد.

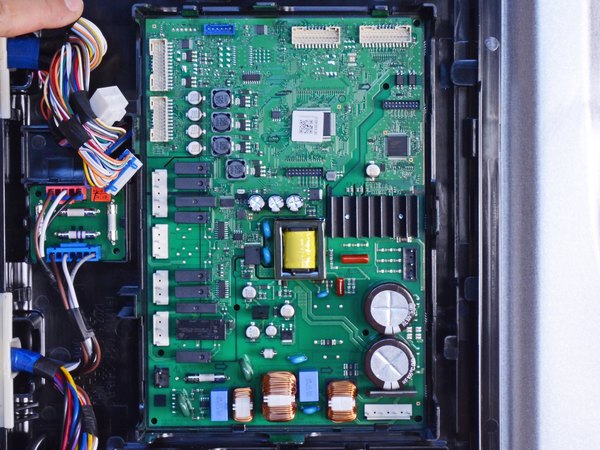

وقتی همه سوکت‌ها جدا شدن، دسته سیم‌ها رو یه کم از برد فاصله بده تا برای بیرون آوردن خود برد، مزاحمتی ایجاد نکنن.

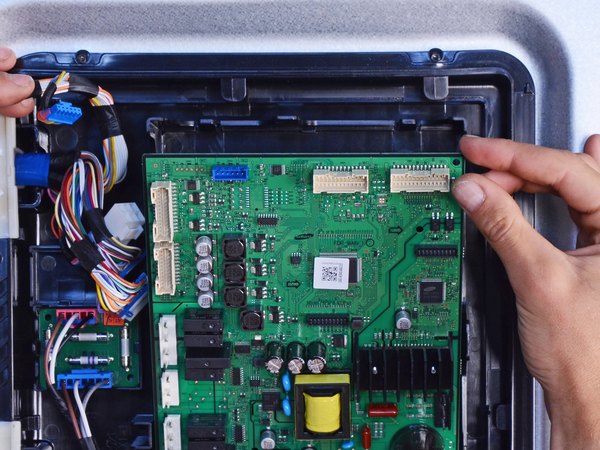

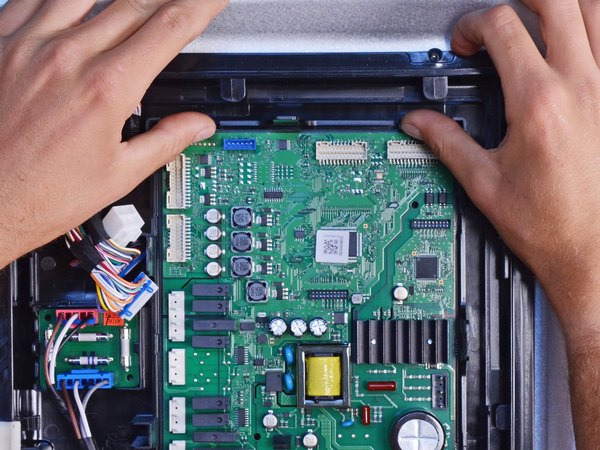

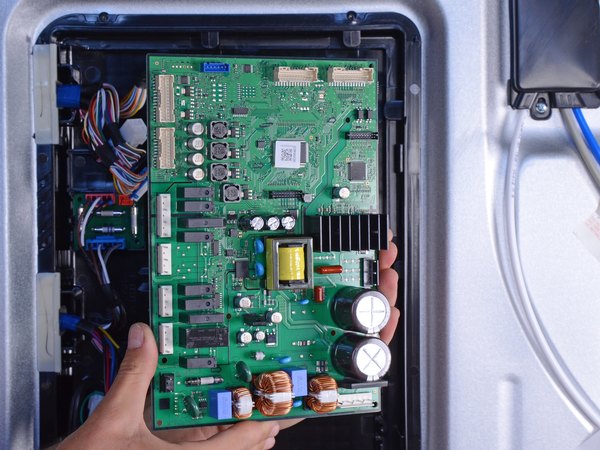

با انگشتات گیره پلاستیکی کوچیکی که لبه بالایی برد رو به بدنه یخچال محکم کرده، به سمت بالا فشار بده تا آزاد بشه. حالا برد کنترل رو به سمت بیرون بچرخون و کاملا از محفظه‌اش خارج کن.

خب، به همین راحتی تونستی برد کنترل معیوب رو بیرون بیاری! برای نصب قطعه جدید، کافیه همین مسیر رو از آخر به اول طی کنی. یادت نره که کانکتورها رو دقیقا سر جای خودشون محکم کنی و با عکسی که گرفتی چکشون کنی.
