تعویض برد دکمه پاور کوبو Clara Colour (مدل N367B)

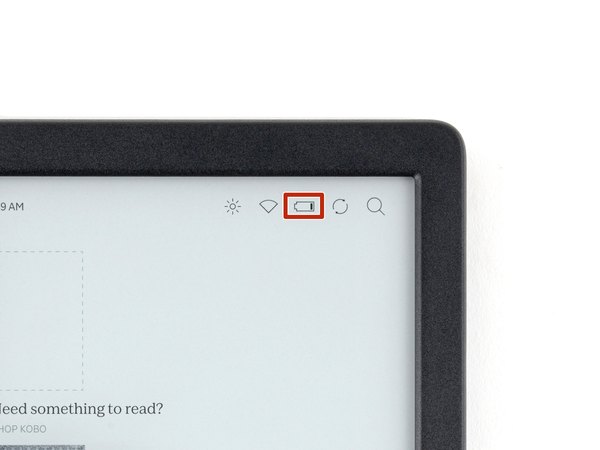

باتری کتاب‌خوانت را قبل از شروع تعمیر تا حد امکان خالی کن. بهترین حالت این است که شارژ آن کاملا به صفر برسد تا خیالت از بابت ایمنی راحت باشد.

اگر می‌خواهی باتری زودتر تخلیه بشود، می‌توانی به تنظیمات و بخش ذخیره انرژی بروی و گزینه‌های به خواب رفتن و خاموش شدن خودکار را روی حالت "هرگز" بگذاری.

وقتی داری نزدیک باتری کار می‌کنی، به هیچ‌وجه از ابزارهای فلزی و تیز استفاده نکن. یک اشتباه کوچک می‌تواند باتری را سوراخ کند و باعث اتصالی بشود.

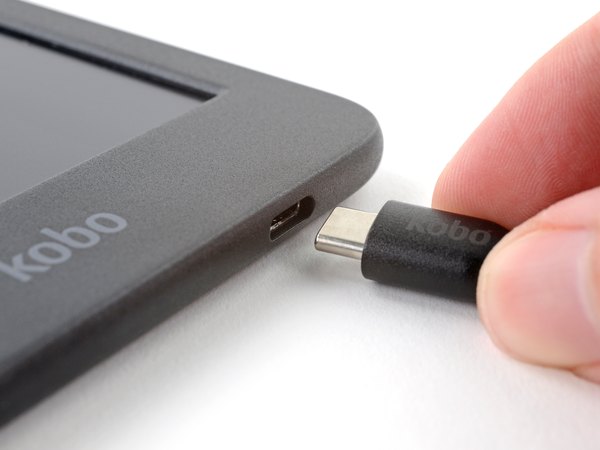

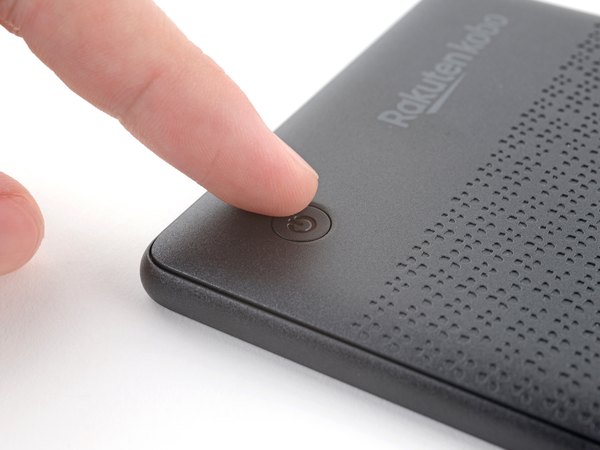

اول از همه، تمام کابل‌های متصل به دستگاه را جدا کن و کتاب‌خوان را کاملا خاموش کن.

صفحه نمایش باید کاملا سیاه بشود و پیغام Powered off روی آن دیده شود.

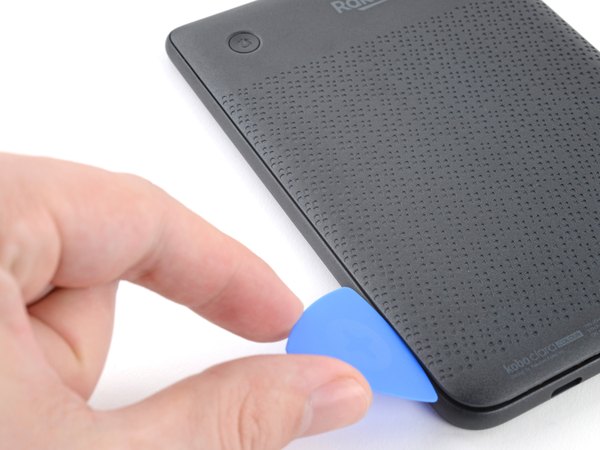

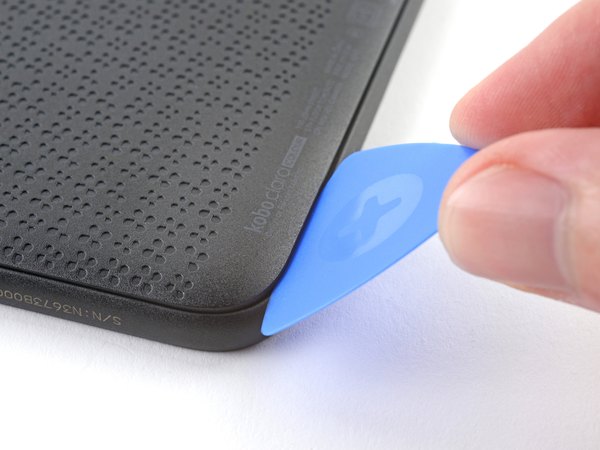

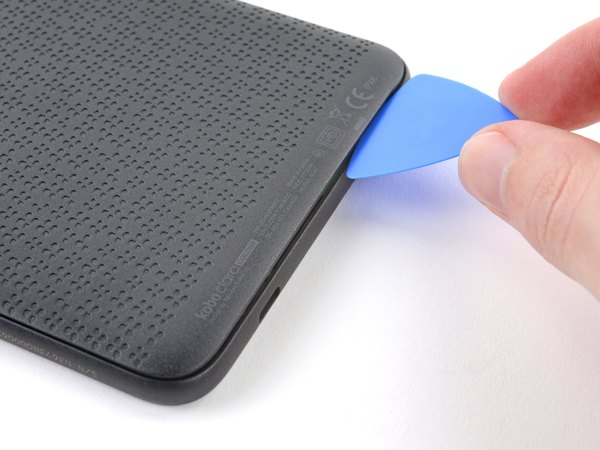

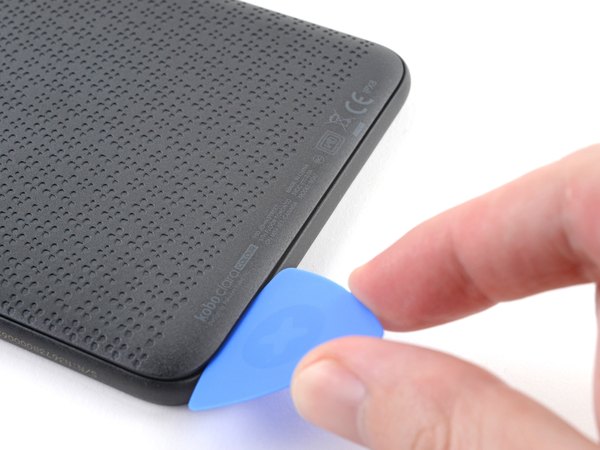

کتاب‌خوان را طوری روی یک سطح صاف بخوابان که قاب پشتی آن رو به بالا باشد. حالا لبه صاف یک پیک بازکننده را بردار و دقیقا بین فریم اصلی و گوشه پایین سمت چپ قاب پشتی قرار بده. پیک را با یک زاویه ملایم به سمت پایین هول بده تا کاملا زیر قاب پشتی نفوذ کند و راه برای باز کردن باز بشود.

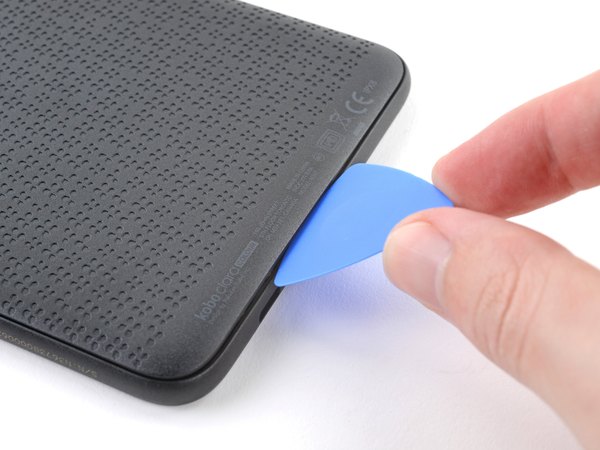

پیک را خیلی نرم در امتداد لبه پایینی به سمت گوشه راست بکش. این کار باعث می‌شود تمام خارهایی که قاب پشتی را در قسمت پایین نگه داشته‌اند، یکی‌یکی آزاد بشوند.

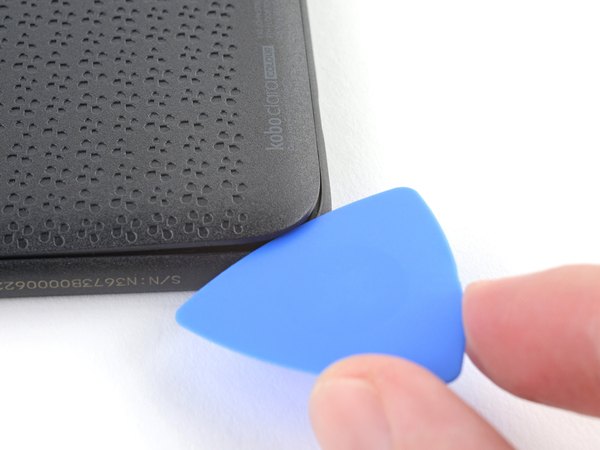

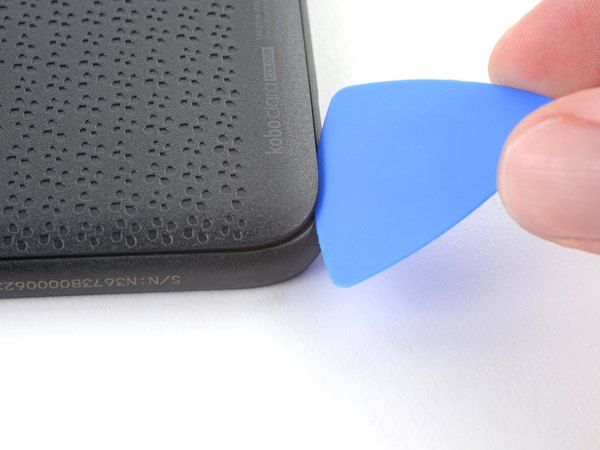

پیک را از لبه پایینی در بیاور و دوباره آن را زیر گوشه پایین سمت چپ وارد کن. پیک را به صورت تخت زیر قاب زاویه بده و دور گوشه پایین سمت چپ بچرخان تا خارهای این قسمت هم کاملا رها بشوند.

اگر دیدی خارها مقاومت می‌کنند و راحت باز نمی‌شوند، پیک را مثل کلید کمی بپیچان تا خارها به سمت بالا لیز بخورند و از شیارهایشان در بیایند.

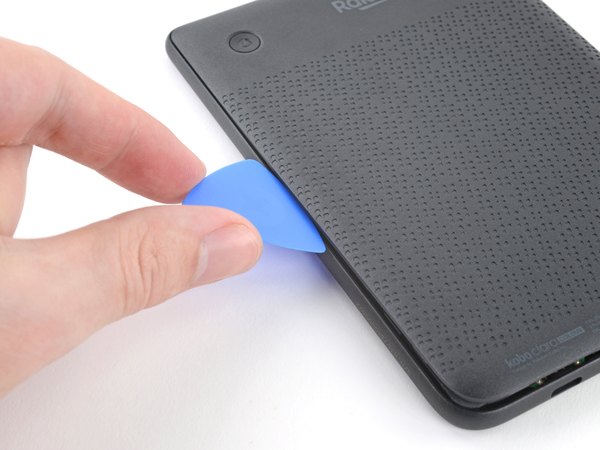

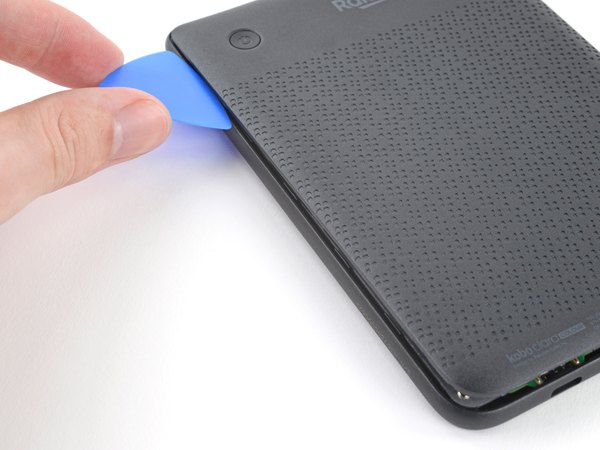

بریم سراغ لبه کناری؛ پیک را در امتداد لبه سمت چپ دستگاه به سمت بالا حرکت بده تا خارهای این بخش هم به راحتی از فریم اصلی جدا بشوند.

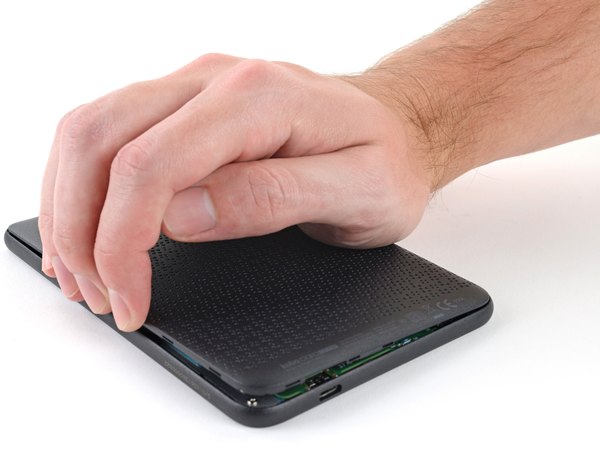

در این مرحله دیگر باید بتوانی قاب پشتی را با دستت بگیری و بقیه خارها را آزاد کنی. اما اگر هنوز سفت بود، پیک را دورتادور قاب بکش تا لبه‌ها کاملا شل بشوند.

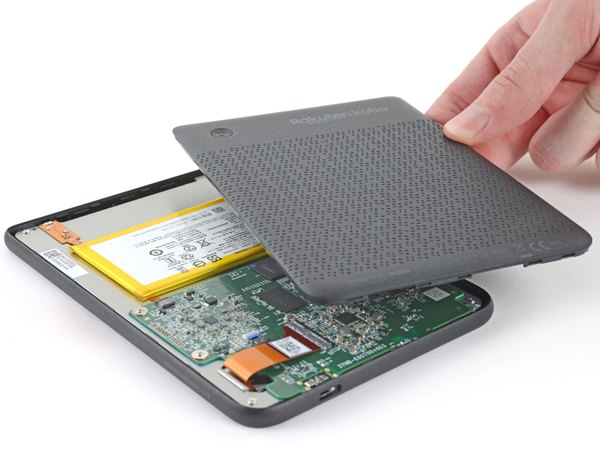

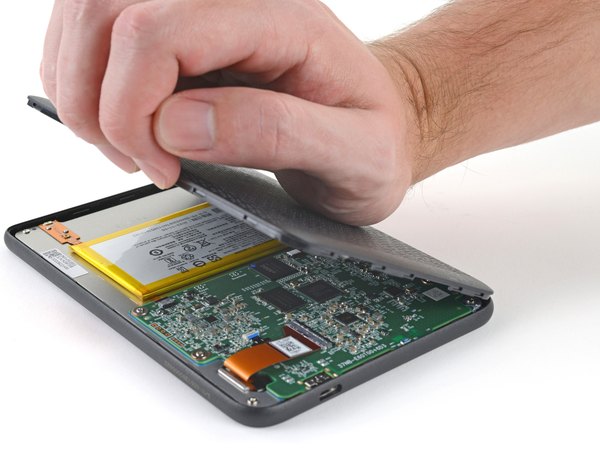

لبه سمت چپ قاب پشتی را با دست بگیر و آن را آرام به سمت بالا بکش تا آخرین خارهای باقی‌مانده هم رها بشوند. حالا می‌توانی قاب پشتی را کاملا برداری و کنار بگذاری.

موقعی که خواستی دستگاه را دوباره سرهم کنی، قاب پشتی را دقیقا روی کتاب‌خوان تراز کن و لبه‌هایش را دورتادور فشار بده تا صدای تق جا افتادن همه خارها را بشنوی.

تقریبا تمام قطعات داخلی این دستگاه با یک لایه نازک و پلاستیکی پوشانده شده‌اند که خاصیت ضدآب بودن به آن می‌دهد. موقع باز کردن قطعات حتما به این موارد دقت کن:

کندن این لایه هیچ آسیبی به قطعات الکترونیکی نمی‌زند، اما باعث می‌شود کتاب‌خوانت دیگر در برابر نفوذ آب مقاوم نباشد.

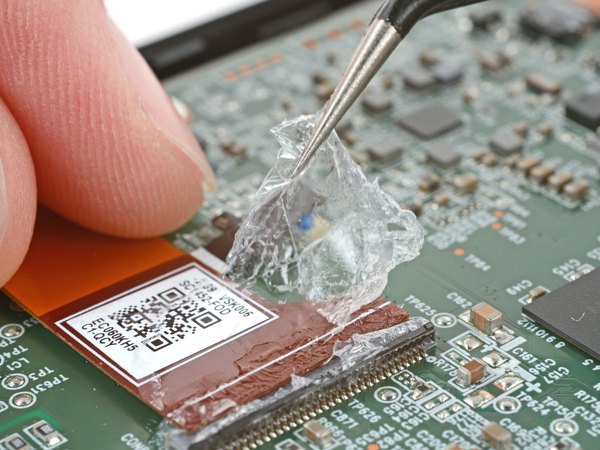

این لایه پوششی خیلی شکننده است و موقع کار ممکن است به تکه‌های کوچک خرد بشود. گرم کردنش کمی کمک می‌کند، ولی کلا پاک کردن آن نیاز به حوصله دارد.

زبانه‌های قفل‌کننده کانکتورهای ZIF هم با یک ژل مخصوص پوشانده شده‌اند. این ژل ممکن است جلوی باز شدن کامل زبانه را بگیرد. پس قبل از اینکه کابلی را جدا کنی، حتما مطمئن شو زبانه کانکتور کاملا عمودی و باز شده است.

بسته به قطعه‌ای که تعمیر می‌کنی، شاید مجبور بشوی این لایه را از روی بعضی کانکتورها و کابل‌هایشان کاملا بتراشی و تمیز کنی.

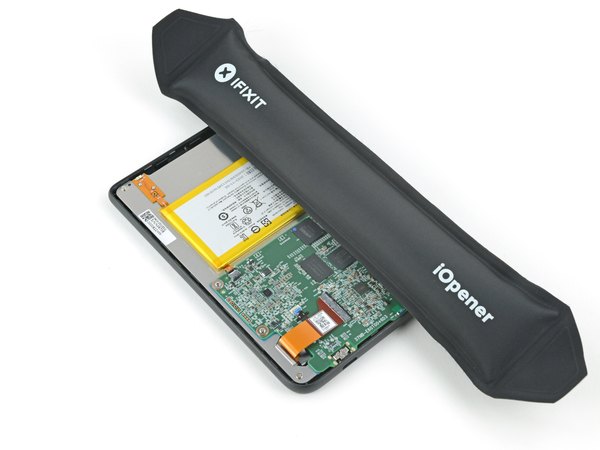

هر جا حس کردی این لایه خیلی سفت شده و جلوی کارت را می‌گیرد، می‌توانی از یک آی‌اوپنر یا سشوار استفاده کنی و حدود 90 ثانیه به آن گرما بدهی تا نرم بشود.

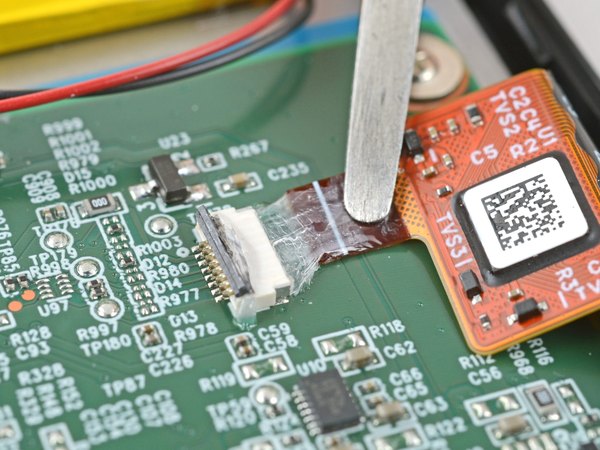

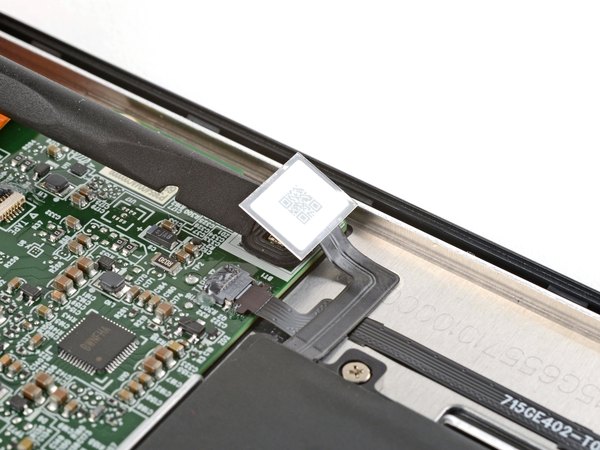

با استفاده از قسمت تخت یک اسپاجر پلاستیکی یا حتی ناخن تمیزت، کانکتور فشاری باتری را به سمت بالا اهرم کن تا اتصال آن با برد قطع بشود.

حواست باشد آن نوار شفافی که شبیه دستگیره کشیدن کانکتور است را نکشی. آن نوار به واشر سوکت چسبیده و اگر بکشی ممکن است پاره بشود.

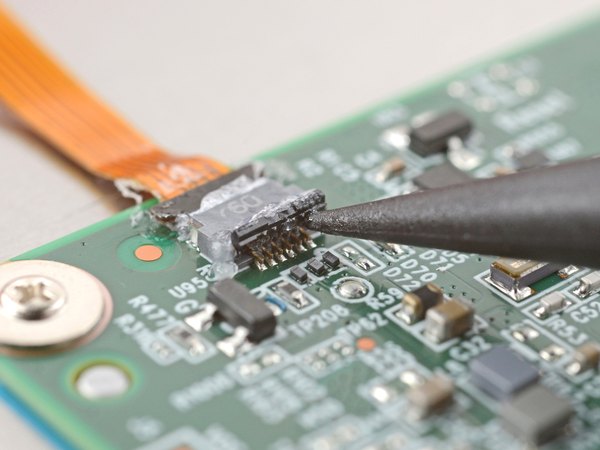

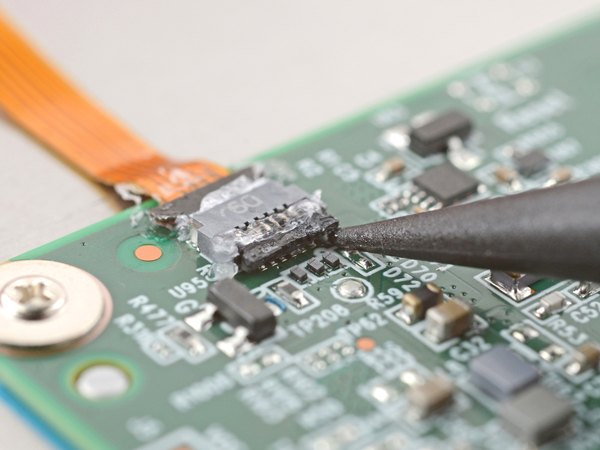

حالا نوک اسپاجر را بینداز زیر زبانه قفل‌کننده کانکتور ZIF مربوط به کابل دکمه پاور و آن را به سمت بالا باز کن.

زبانه قفل‌کننده وقتی باز می‌شود باید تقریبا زاویه عمودی داشته باشد. اگر کامل بالا نیامد، آرام به سمت جلو هولش بده تا ژل ضدآب را کنار بزند و زبانه کامل باز بشود.

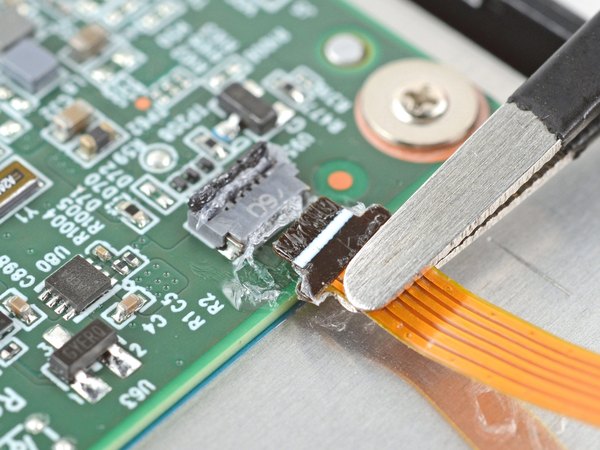

یک پنس سرصاف بردار و کابل دکمه پاور را از نزدیک‌ترین نقطه به سرش بگیر. حالا خیلی آرام و با یک حرکت پیوسته کابل را از کانکتورش بیرون بکش تا لایه پوششی ضدآب هم جدا بشود.

موقع بستن دستگاه این کارها را حتما انجام بده:

سر کابل و داخل کانکتور ZIF را خوب بررسی کن که اثری از آن لایه ضدآب نمانده باشد، چون می‌تواند جلوی اتصال درست پایه‌ها را بگیرد. اگر دیدی لایه پوششی خیلی خشک و شکننده شده، کمی به کابل و کانکتور گرما بده و بعد تمیزش کن.

اصلا لازم نیست کار را خیلی تمیز و وسواسی دربیاوری! فقط کافی است آن‌قدری لایه را پاک کنی که کابل راحت و درست داخل سوکت بنشیند.

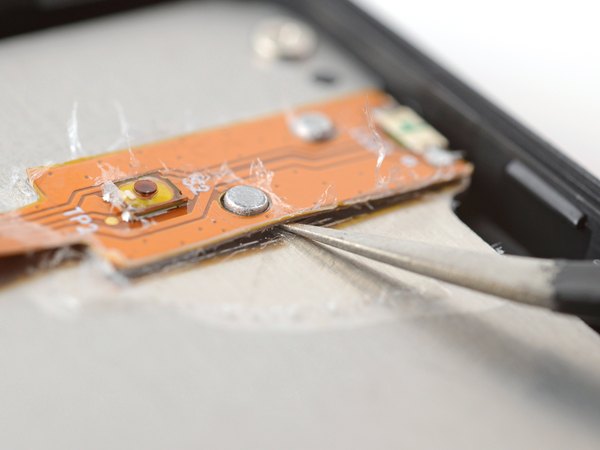

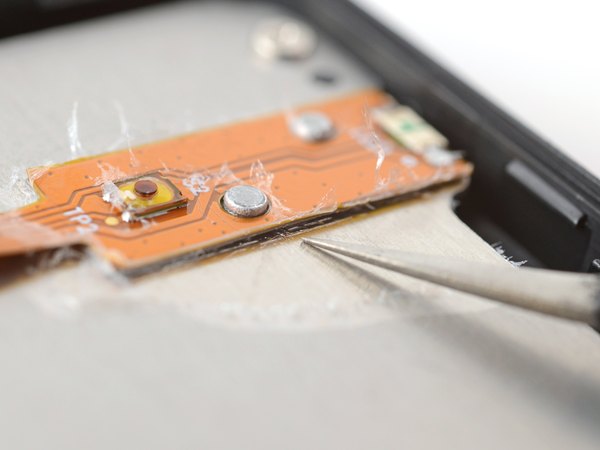

یکی از بازوهای یک پنس نوک‌تیز را با دقت ببر زیر لبه برد کوچک دکمه پاور. پنس را در امتداد لبه برد بکش تا چسب زیر آن یک مقدار باز بشود و جا برای وارد کردن پیک بازکننده فراهم بشود.

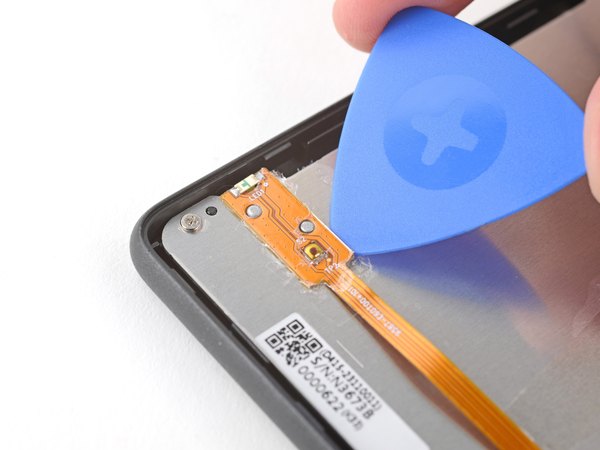

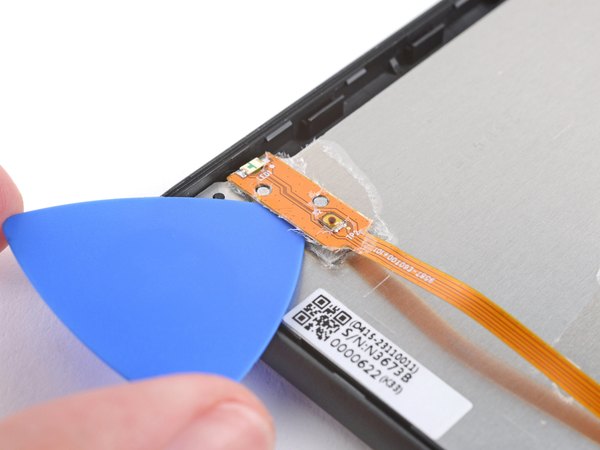

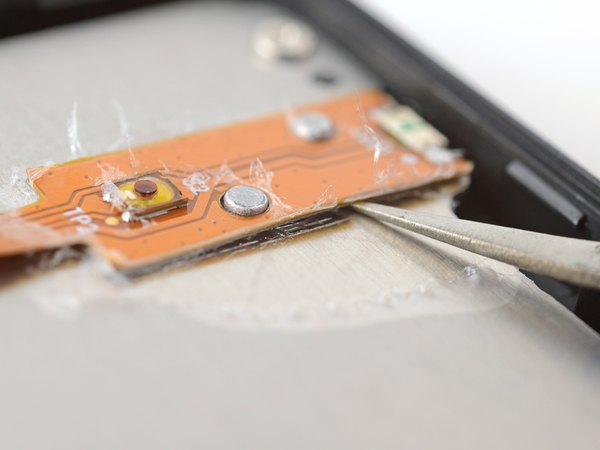

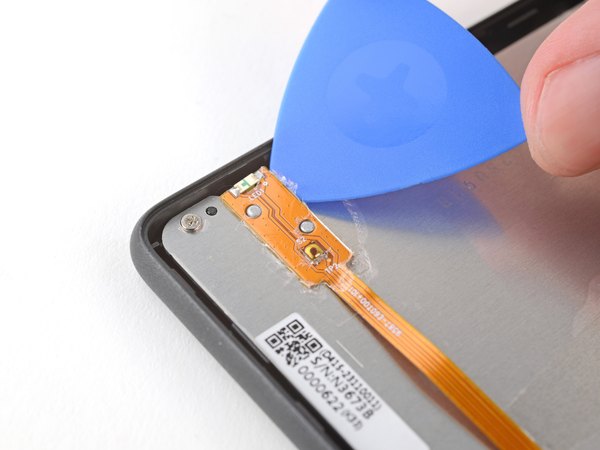

نوک یک پیک بازکننده را ببر زیر برد دکمه پاور. پیک را دورتادور لبه برد حرکت بده تا چسبی که آن را به فریم متصل کرده، کاملا بریده بشود. می‌توانی پیک را خیلی نرم بچرخانی تا چسب‌های دو طرف برد راحت‌تر جدا بشوند و قطعه کاملا آزاد بشود.

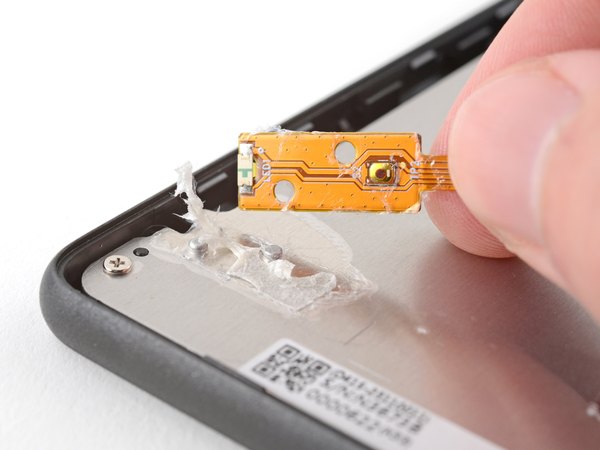

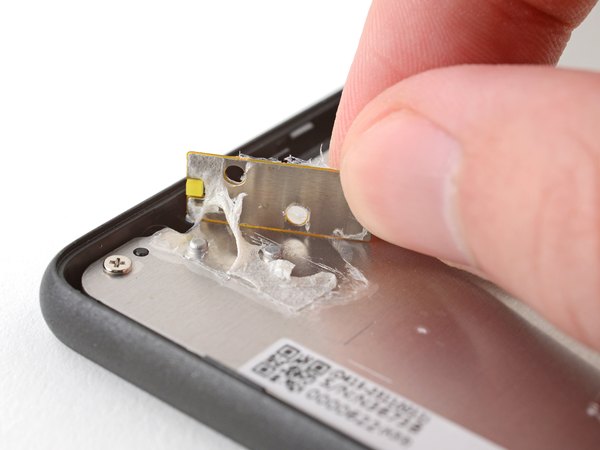

در نهایت برد دکمه پاور را به سمت بالا بکش تا از روی فریم جدا بشود و بتوانی آن را از دستگاه خارج کنی.

موقع سرهم کردن دستگاه، برد دکمه پاور جدید را دقیقا سر جای خودش روی فریم تنظیم کن و کمی فشار بده تا سر جایش محکم بشود.

برای بستن دستگاه، کافی است همین مراحل را از آخر به اول انجام بدهی. فقط به یاد داشته باش که دستگاهت دیگر مثل روز اول ضدآب نیست، پس کمی بیشتر مراقب رطوبت باش. قبل از بستن قاب پشتی هم حتما یک‌بار دکمه پاور را تست کن تا از عملکرد صحیح قطعه جدید مطمئن شوی.
