تعویض منیفولد کمپرسور باد Dewalt مدل DWFP55126

قبل از اینکه آچار به دست بشی، حتما کابل برق رو از پریز بکش. بعدش شیر تخلیه رو باز کن تا تمام باد داخل مخزن کمپرسور خالی بشه و هر چی شلنگ بهش وصله رو جدا کن. این کار برای حفظ ایمنیت به‌شدت واجبه.

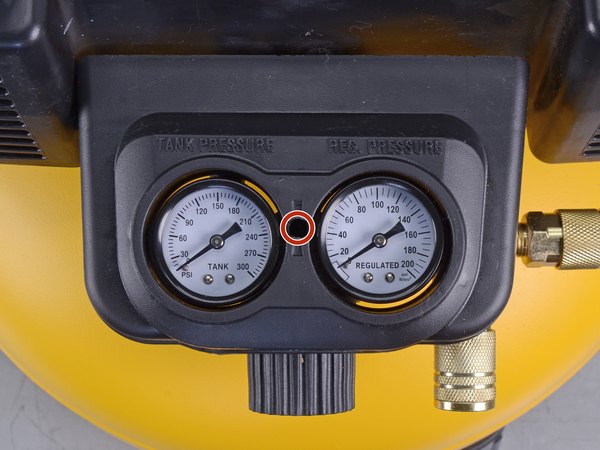

← یه پیچ‌گوشتی ستاره‌ای T10 (ترجیحا پایه بلند) بردار و تنها پیچی که قاب پلاستیکی منیفولد رو نگه داشته، باز کن.

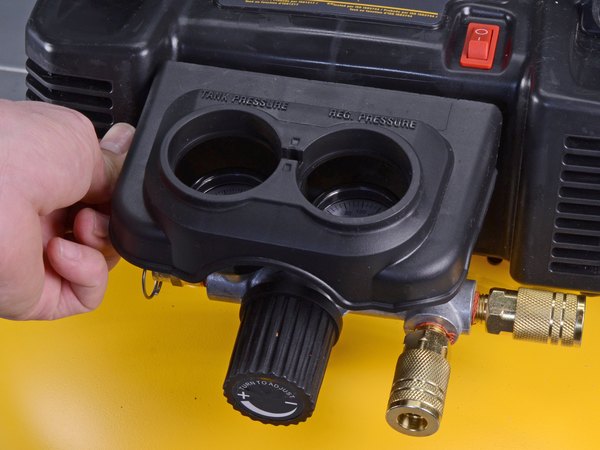

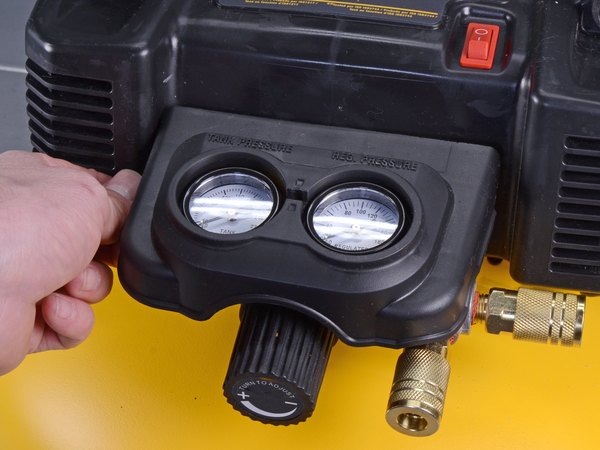

حالا خیلی راحت قاب رو به سمت بالا بکش تا از روی گیج‌های فشار عبور کنه و کاملا جدا بشه.

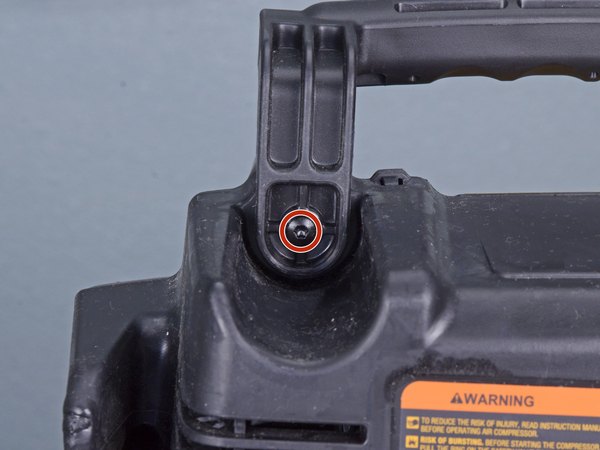

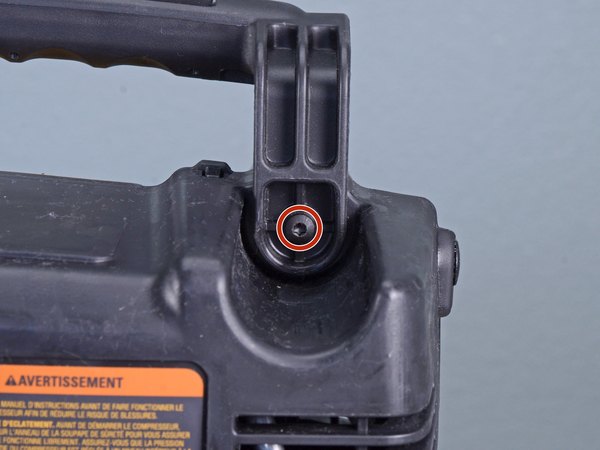

← حالا نوبت دستگیره بالاییه. با استفاده از پیچ‌گوشتی ستاره‌ای T20، دو تا پیچی که در دو طرف دستگیره قرار دارن رو باز کن.

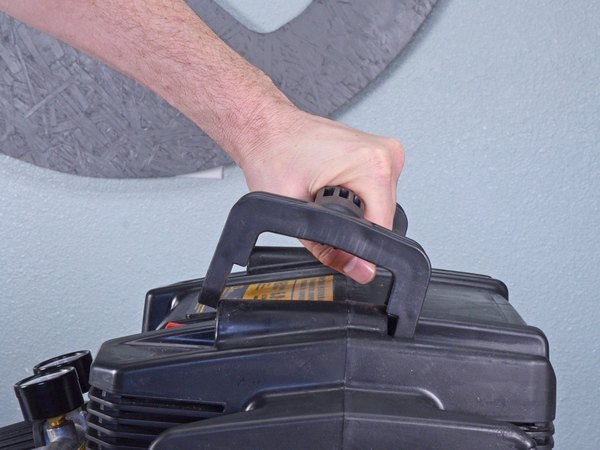

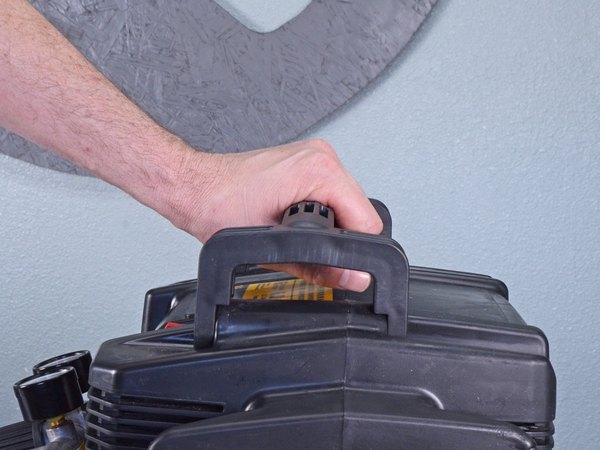

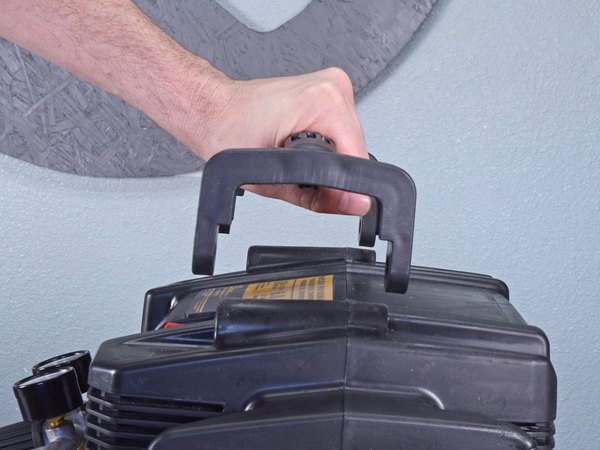

دقیقا همون‌طوری که می‌خوای کمپرسور رو بلند کنی، دستگیره رو بگیر. همزمان که دستگیره رو به سمت بالا می‌کشی، اون رو به سمت جلو (دور از گیج‌ها) هل بده تا از روی بدنه بچرخه و آزاد بشه. وقتی کامل آزاد شد، دستگیره رو بردار و بذار کنار.

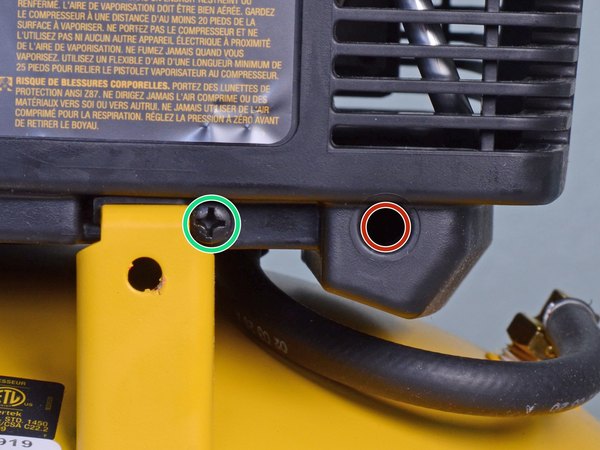

برای اینکه قاب بالایی رو باز کنیم، باید این چهار تا پیچ رو باز کنی:

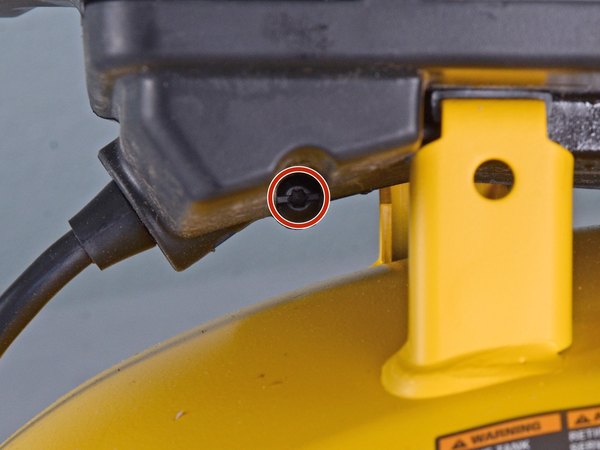

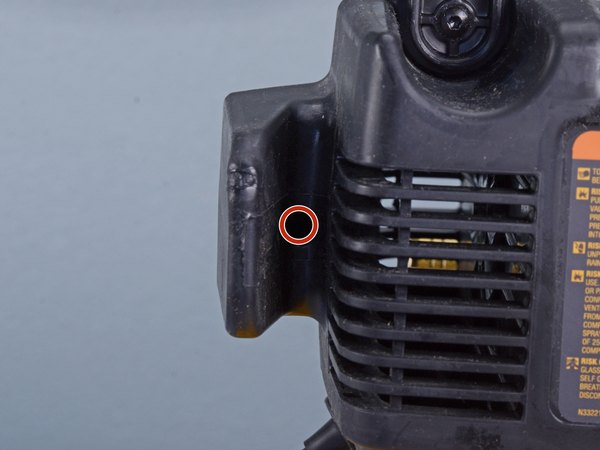

← سه تا پیچ ستاره‌ای T20 که طولشون 20 میلی‌متره.

← و یه دونه پیچ چهارسو شماره 1 که اون هم 20 میلی‌متر طول داره.

روی مخزن چهار تا زبانه فلزی وجود داره که داخل شیارهای قاب پلاستیکی بالایی چفت شدن تا بدنه رو محکم روی مخزن نگه دارن.

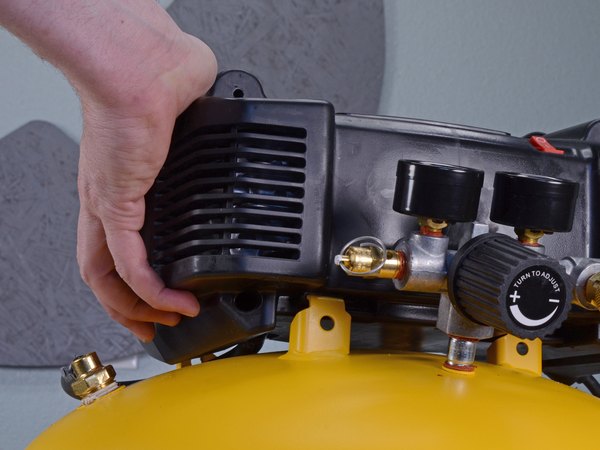

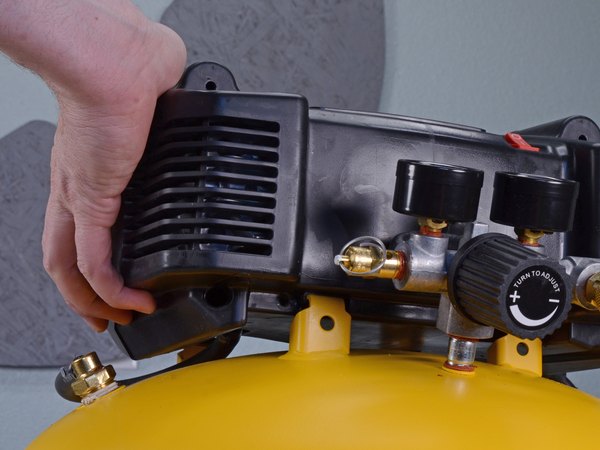

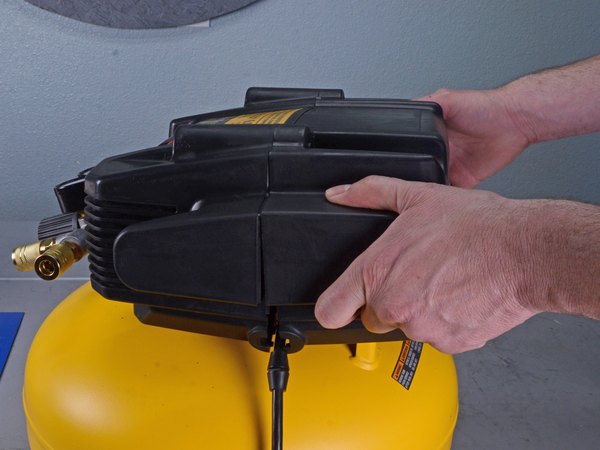

با یه کم زور و فشار کنترل‌شده، قاب بالایی رو از روی این چهار تا زبانه به سمت بالا هل بده تا خارهایش آزاد بشن.

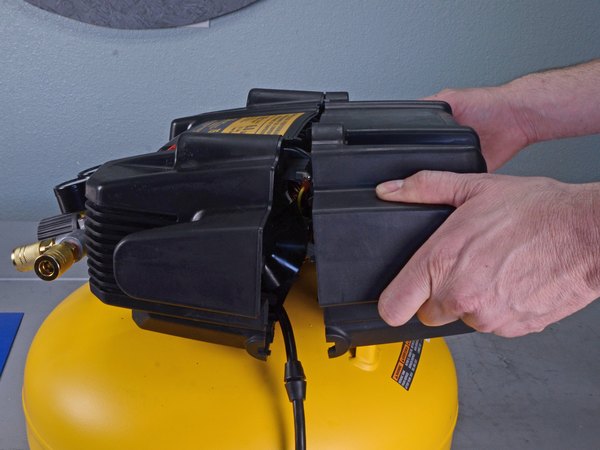

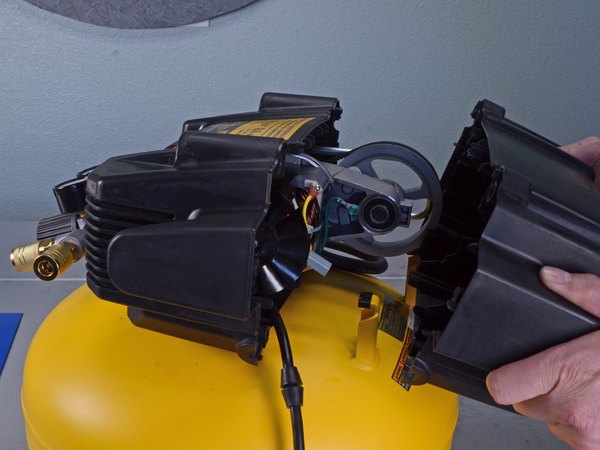

اون نیمه از قاب که سمت مخالف منیفولد قرار داره رو با دقت از مخزن فاصله بده و بکش بیرون.

احتمال داره وقتی قاب رو برمی‌داری، موتور یه کم جابجا بشه، اما اصلا نگران نباش؛ موتور سر جاش می‌مونه و بیرون نمیفته.

یه نکته برای موقع بستن دستگاه: حتما کابل برق رو دقیقا تو شیار مخصوص خودش قرار بده تا وقتی قاب رو می‌بندی، کابل له یا پاره نشه.

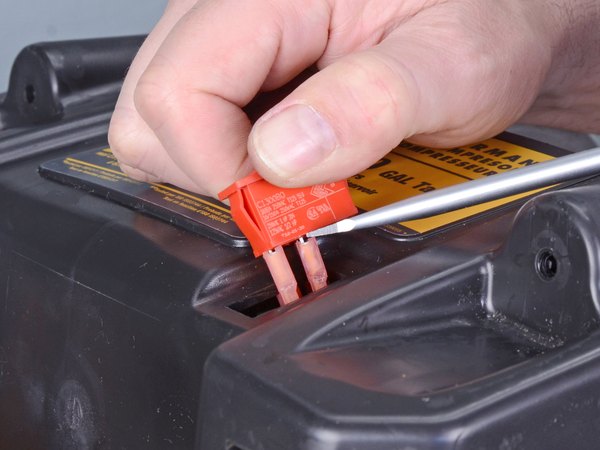

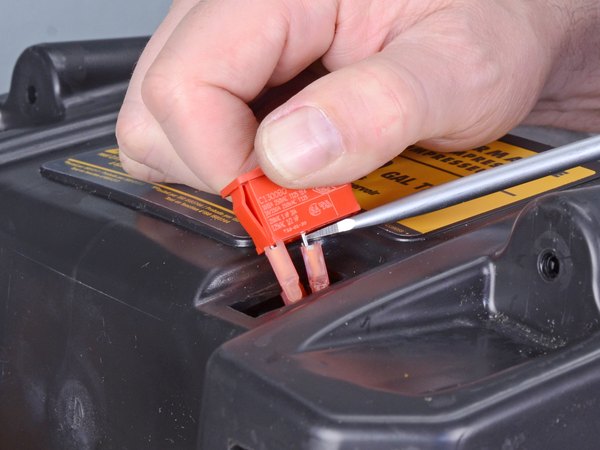

یه پیچ‌گوشتی دوسوی بزرگ بردار و زبانه پلاستیکی که روی کلید قرمز رنگ روشن/خاموش (همونی که به سمت باز بدنه نزدیک‌تره) قرار داره رو به داخل فشار بده. همون‌طور که زبانه رو نگه داشتی، قسمت بالای کلید رو بگیر و مستقیم به سمت بالا بکش تا از بدنه فاصله بگیره. کلید رو کمی بیشتر به سمت بیرون بکش تا جای دست بهتری داشته باشی.

حواست باشه کلید رو یهو با زور بیرون نکشی! هنوز سیم‌های برق از زیر بهش وصل هستن و ممکنه قطع بشن.

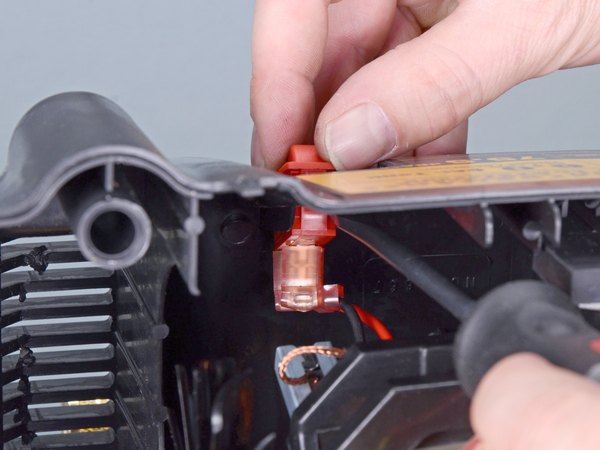

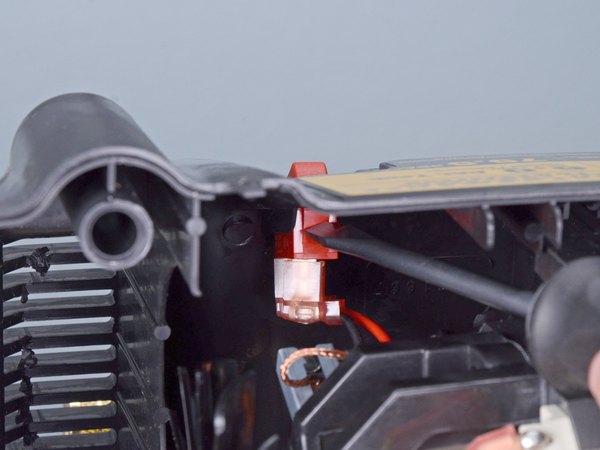

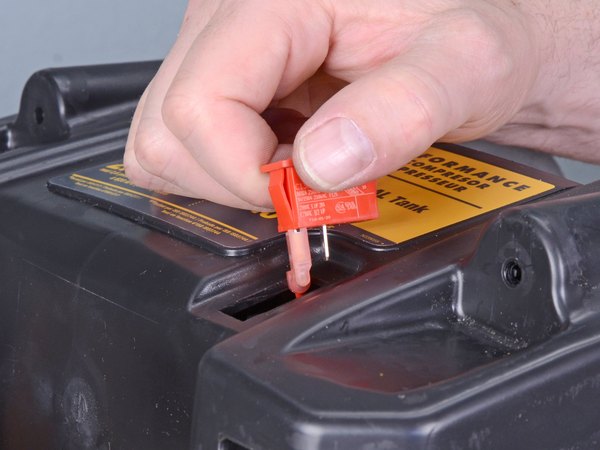

با همون پیچ‌گوشتی دوسو، خیلی آروم کانکتور سیم‌ها رو از روی پایه‌های زیر کلید به سمت بالا اهرم کن تا کمی شل بشن.

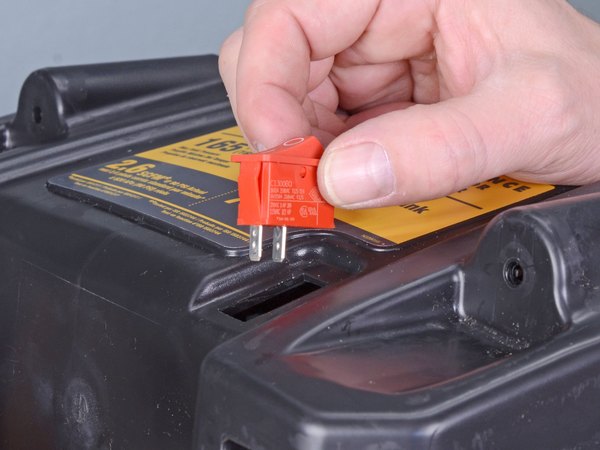

وقتی سیم‌ها به اندازه کافی روی پایه‌ها شل شدن، می‌تونی با دست هر دو تا سیم رو کاملا جدا کنی. حالا کلید برق رو کامل دربیار و بذارش کنار.

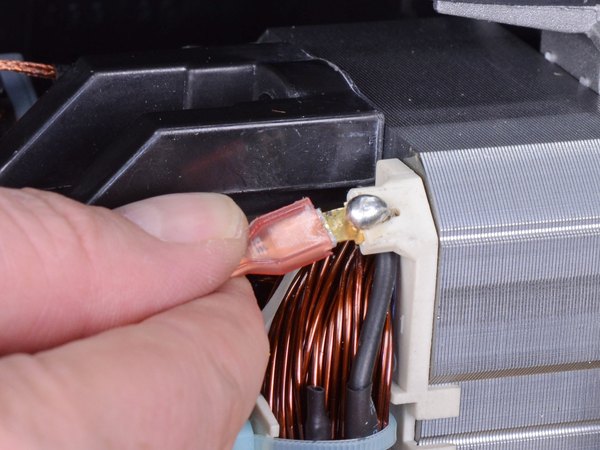

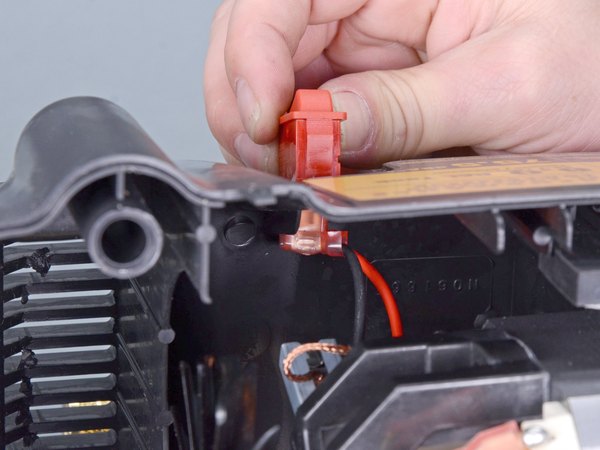

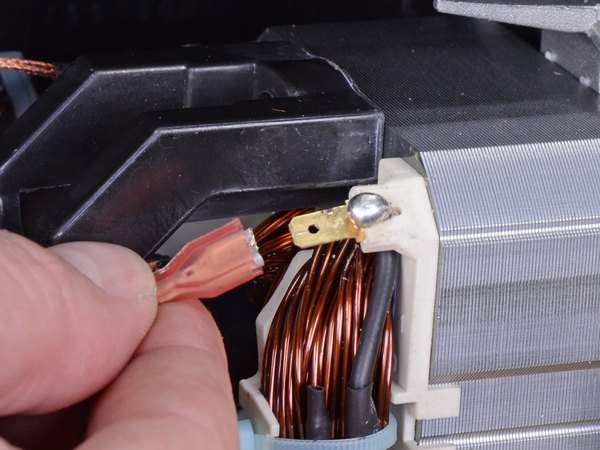

سیم ارت (اتصال به زمین) که داخل بدنه قرار داره رو پیدا کن و کانکتورش رو با دقت بکش تا از جاش دربیاد.

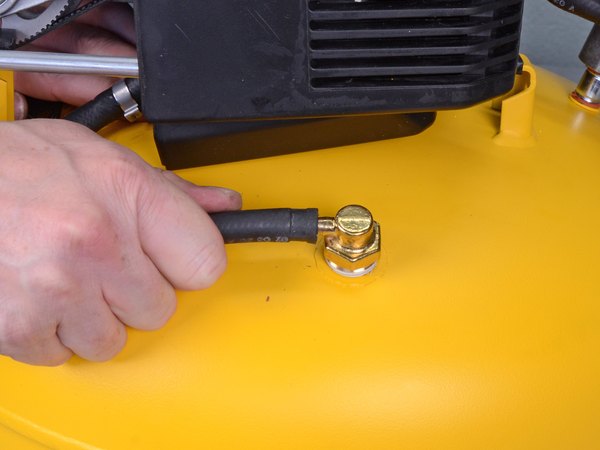

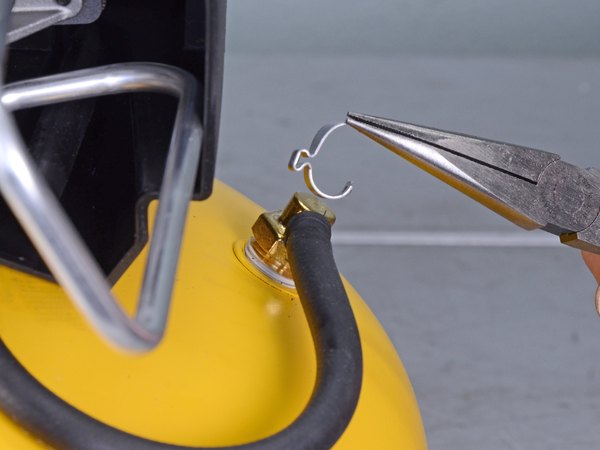

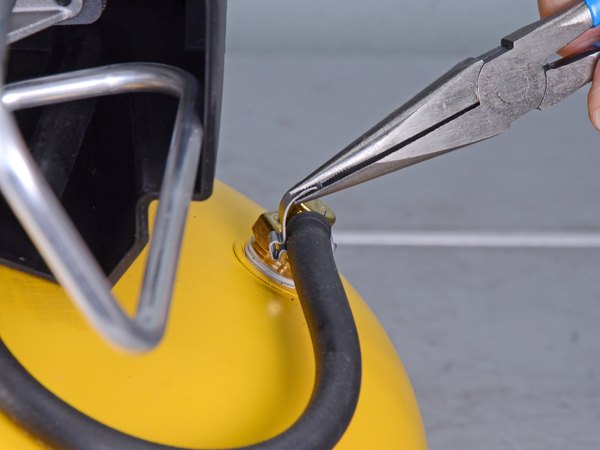

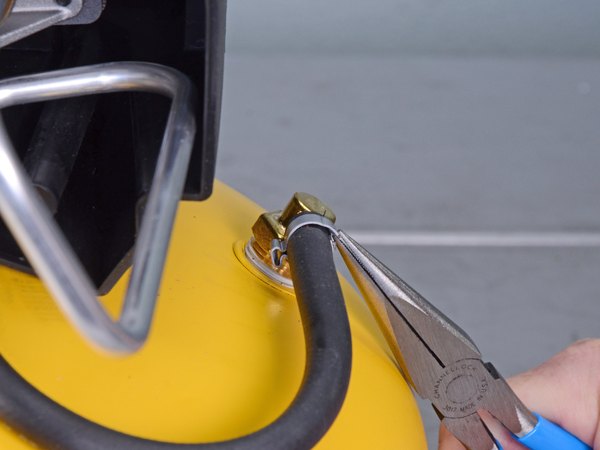

یه انبردست دم‌باریک بردار و بست فلزی شلنگ شیر یک‌طرفه رو بگیر. بست رو به سمت بالا و دور از شلنگ خم کن. وقتی بست به اندازه کافی گشاد شد که به شلنگ گیر نکنه، اون رو به سمت بالا بکش و کلا از روی شلنگ دربیار.

پیشنهاد می‌کنیم موقع جمع کردن دستگاه، یه بست شلنگ جدید بندازی. این‌طوری خیالت راحته که موقع کار با فشار بالا، هیچ نشتی بادی اتفاق نمیفته.

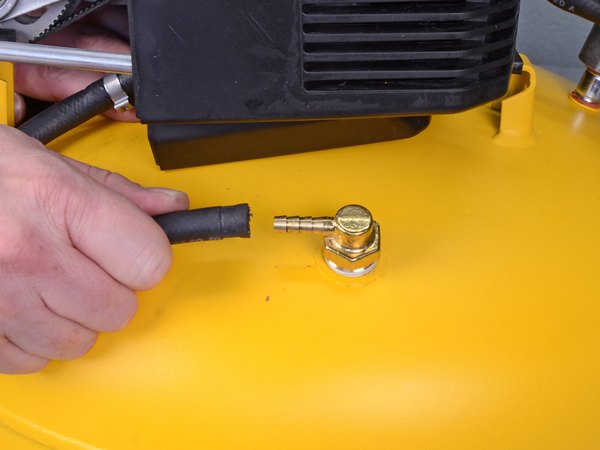

حالا خود شلنگ رو با دست بگیر و از روی اتصال فلزی بکش بیرون.

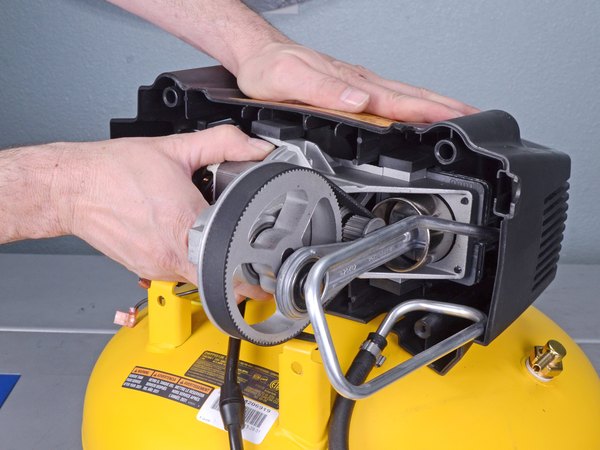

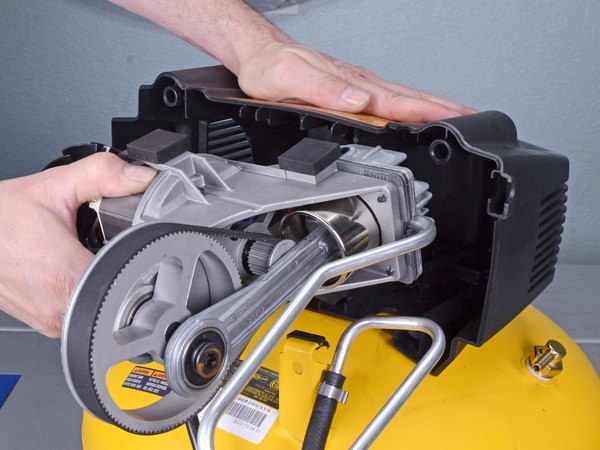

محفظه پلاستیکی رو با یه دست محکم نگه دار و مجموعه پمپ رو به سمت بیرون بکش. فقط خیلی مراقب باش که موقع بیرون کشیدن، سیم‌ها یا شلنگ‌ها به جایی گیر نکنن و آسیب نبینن.

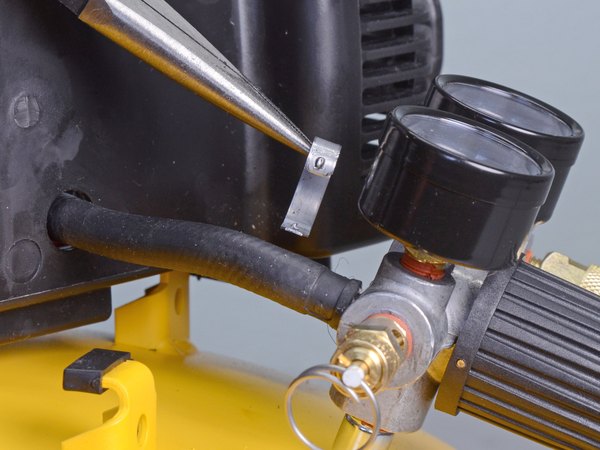

دوباره دم‌باریک رو بردار و بست فلزی مربوط به شلنگ منیفولد رو فشار بده و به سمت عقب ببر تا شلنگ آزاد بشه.

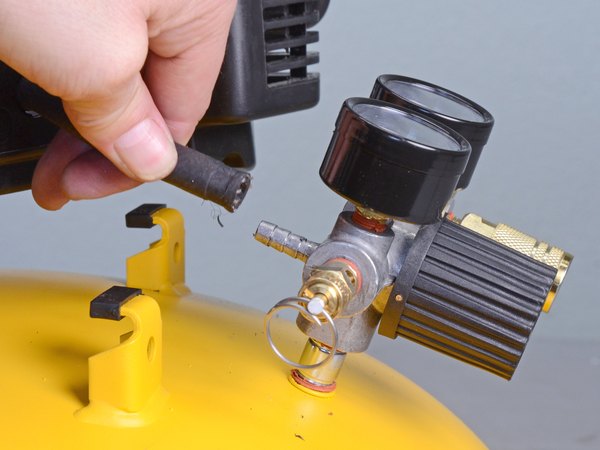

حالا شلنگ رو از روی اتصال منیفولد به سمت عقب بکش تا کاملا جدا بشه.

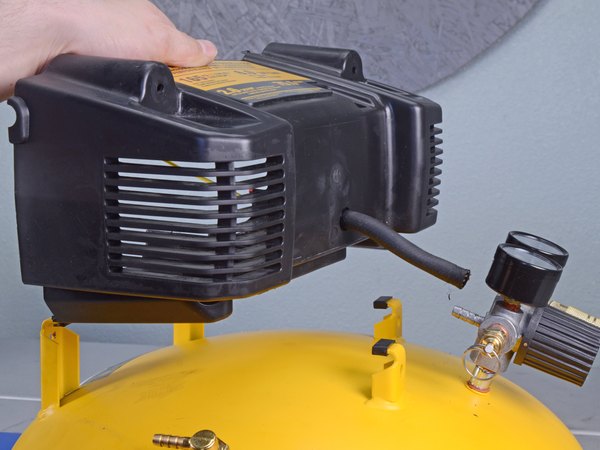

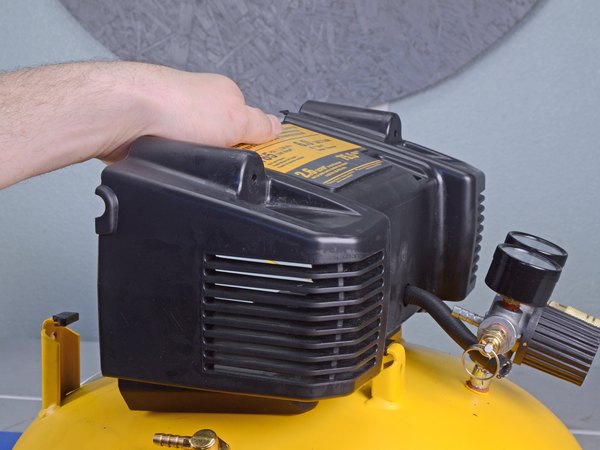

الان دیگه می‌تونی قاب بالایی رو به طور کامل از روی دستگاه برداری.

آچار تخت 9/16 اینچی رو بردار و شیر تخلیه هوا (که حالت فنری داره) رو از روی منیفولد باز کن.

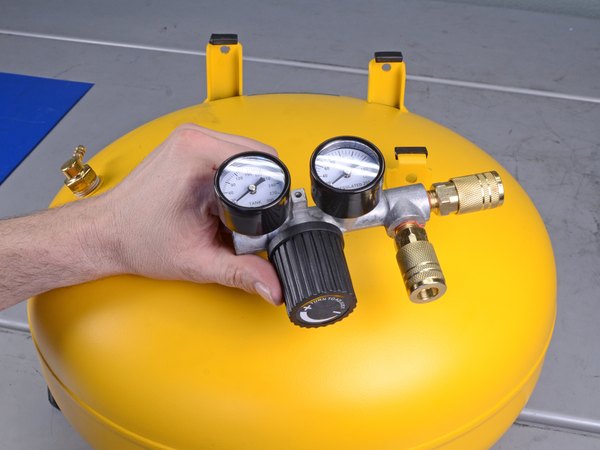

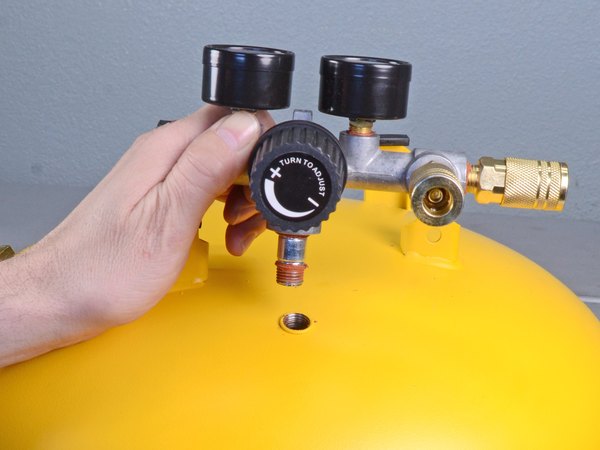

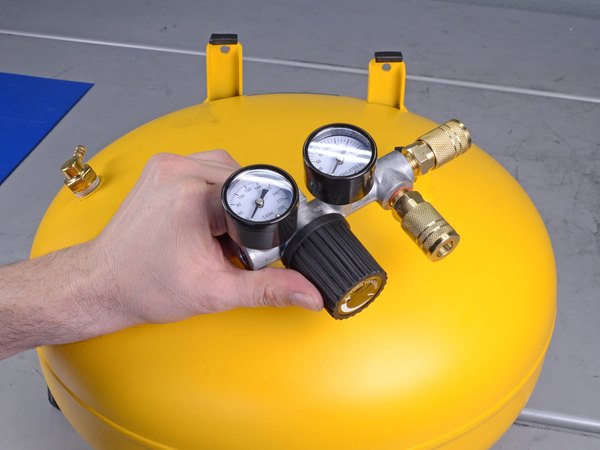

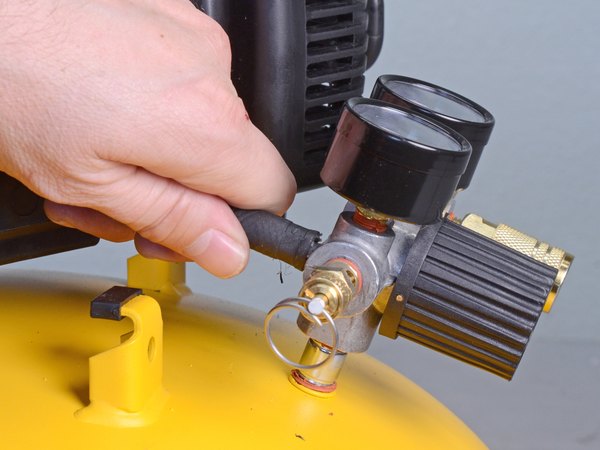

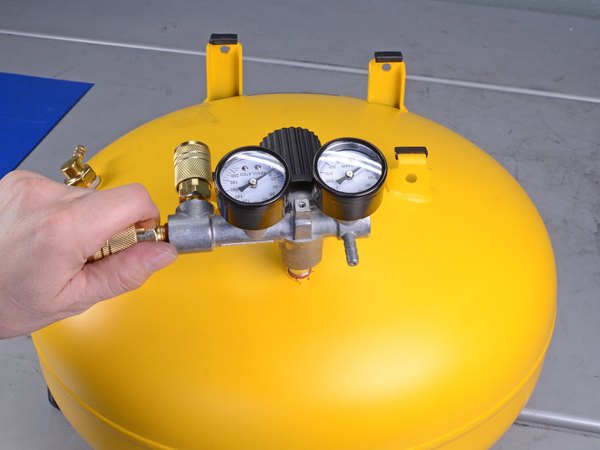

کل مجموعه منیفولد رو با دست بگیر و خلاف عقربه‌های ساعت بچرخون تا رزوه‌های اون از روی مخزن باز بشن.

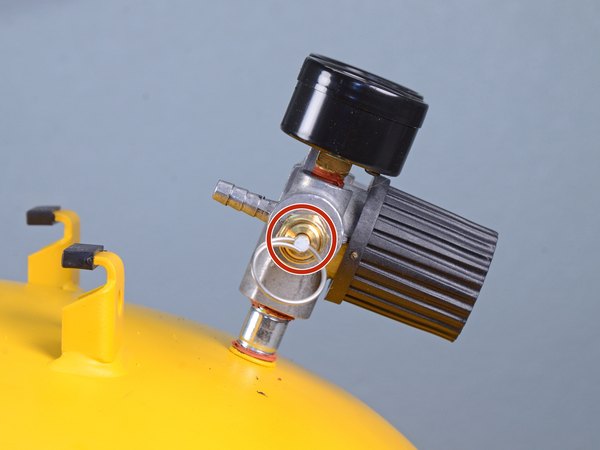

منیفولد خراب رو کامل جدا کن. حالا می‌تونی قطعه جدید رو جایگزین کنی.

کار تمومه! تونستی با موفقیت منیفولد قدیمی رو باز کنی. برای بستن قطعه جدید، کافیه همین مراحل رو از آخر به اول انجام بدی. یادت نره که بعد از روشن کردن، اتصالات رو از نظر نشتی باد چک کنی. امیدواریم این آموزش از آیسی‌مدار برات مفید بوده باشه؛ حتما بقیه آموزش‌های تعمیرات ما رو هم تو سایت ببین تا همیشه دست‌به‌آچار بمونی!
