آموزش تعویض بلبرینگ شفت میکسر بتن Toro 68009HD

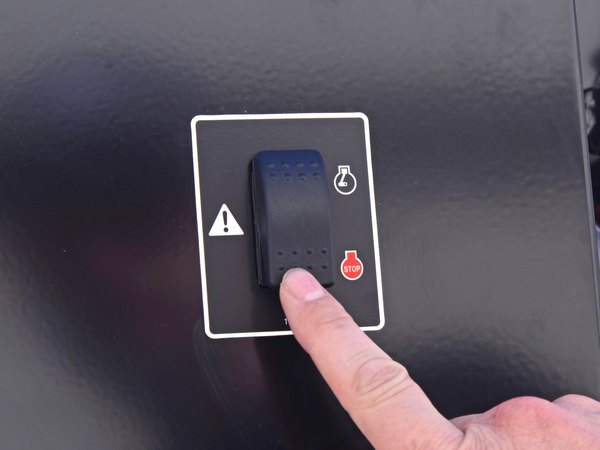

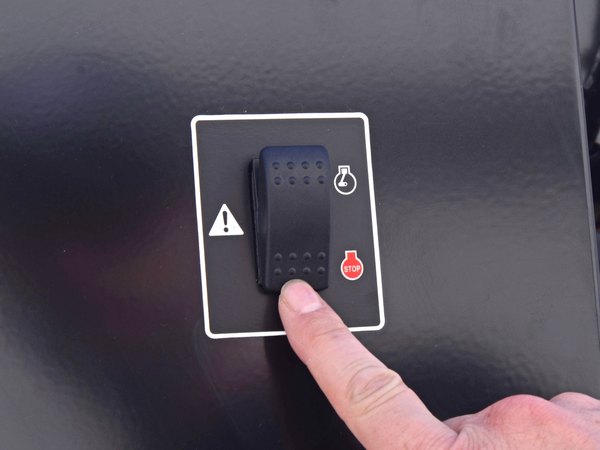

قبل از اینکه هر کاری بکنی، دکمه توقف موتور رو فشار بده تا موتور کاملا خاموش بشه. این کار برای حفظ ایمنیت به‌شدت واجبه.

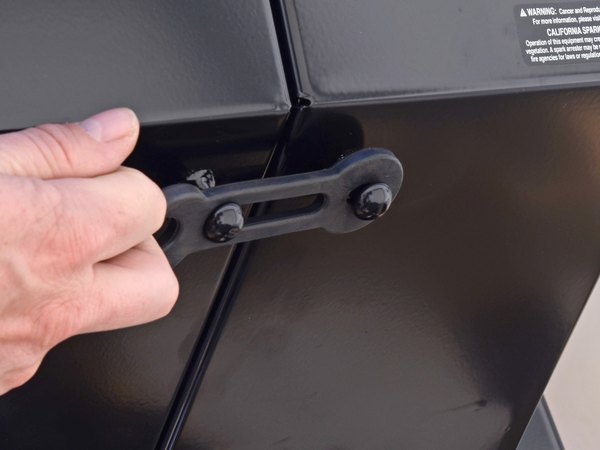

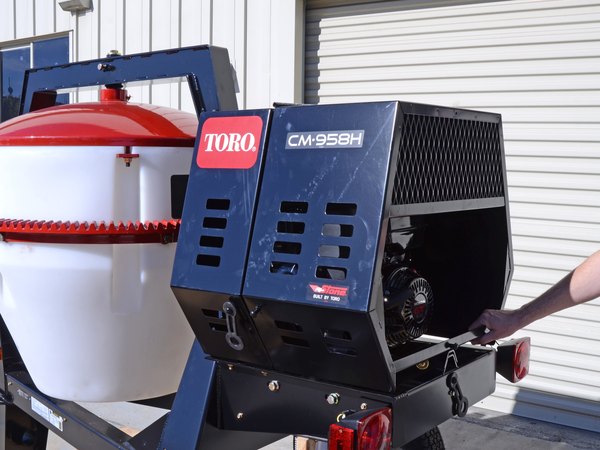

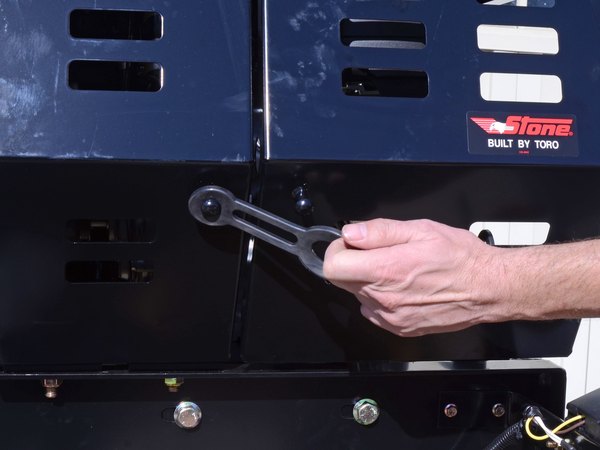

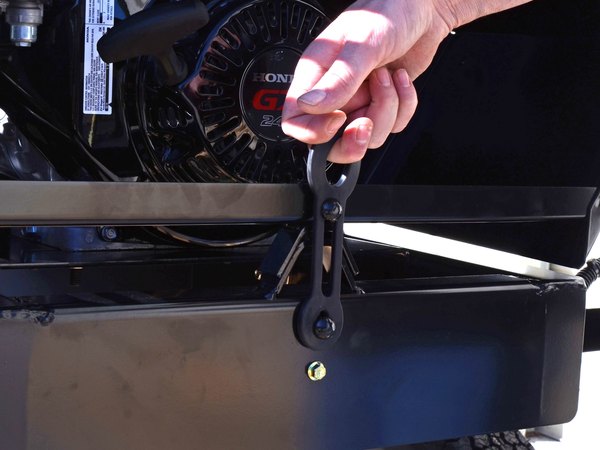

حالا باید سراغ اون سه تا بند لاستیکی بری که کاور محافظ موتور رو سر جاش نگه داشتن. یکی‌یکی اون‌ها رو از گیره‌هاشون آزاد کن.

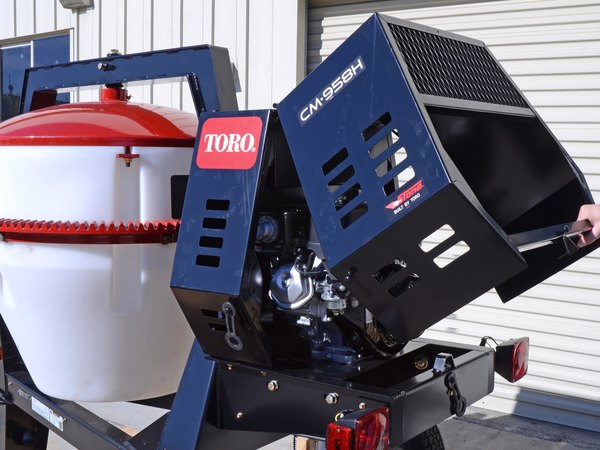

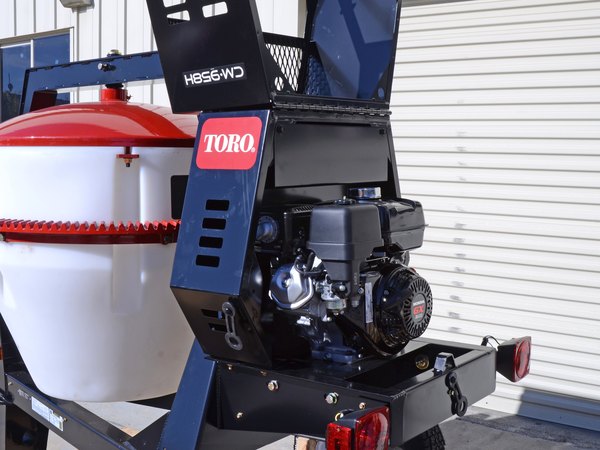

کاور رو به سمت بالا بچرخون تا جایی که کاملا روی قاب فلزی دستگاه محکم بشینه و تو دست‌وپات نباشه.

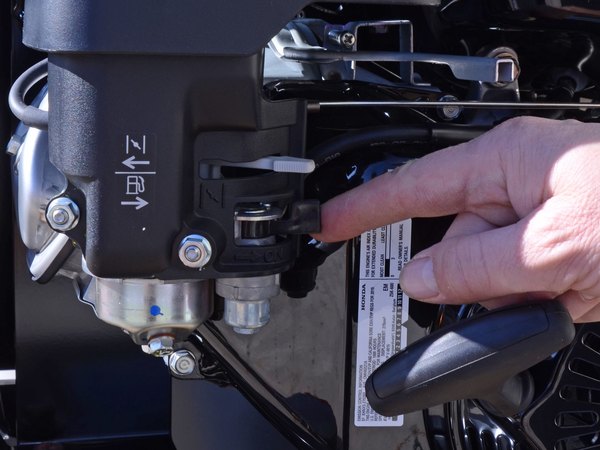

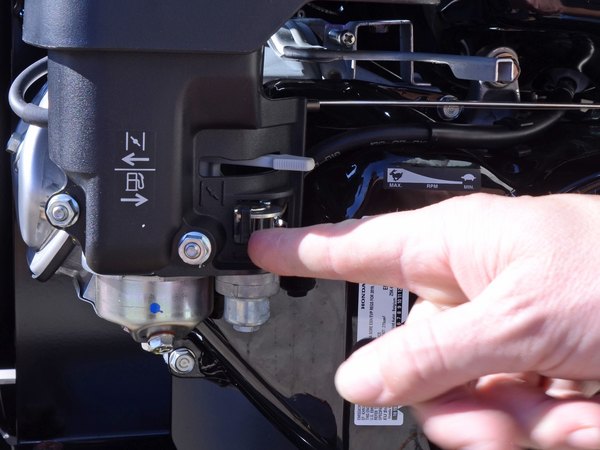

اهرم قطع‌کننده سوخت رو به سمت چپ بکش. با این کار، جریان بنزین به موتور قطع میشه تا بتونیم با خیال راحت کار رو ادامه بدیم.

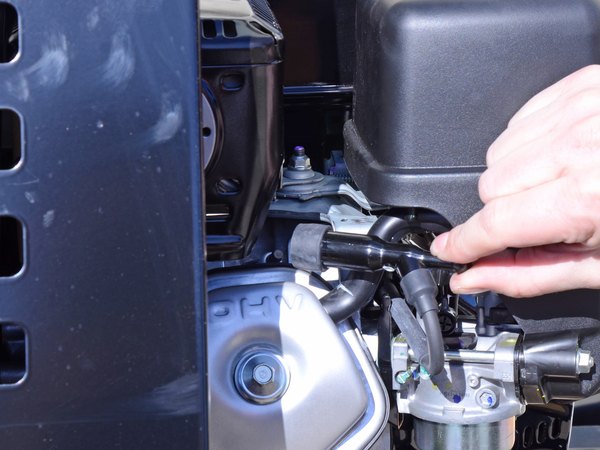

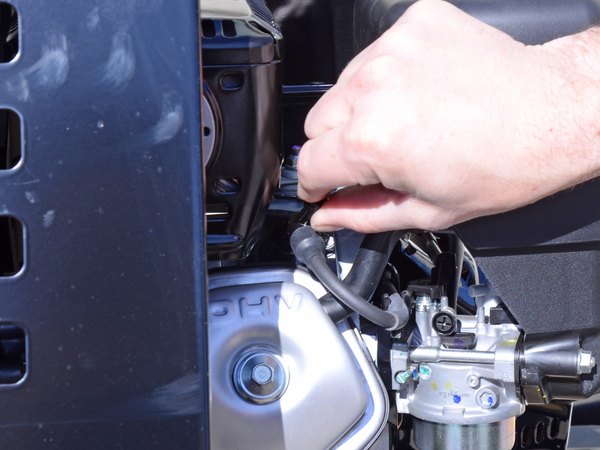

پوشش پلاستیکی که انتهای سیم شمع قرار داره رو با دست محکم بگیر. با یه حرکت قوی اون رو بکش تا سیم از شمع جدا بشه و برق موتور کامل قطع بشه.

اهرم ترمز رو به سمت بالا بکش تا ترمز دستگاه آزاد بشه و بتونی مخزن رو حرکت بدی.

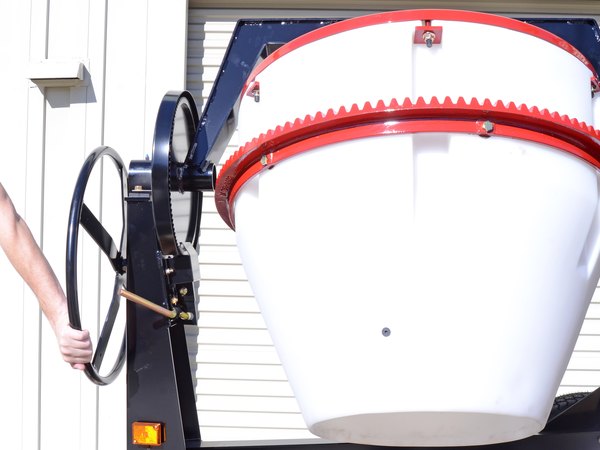

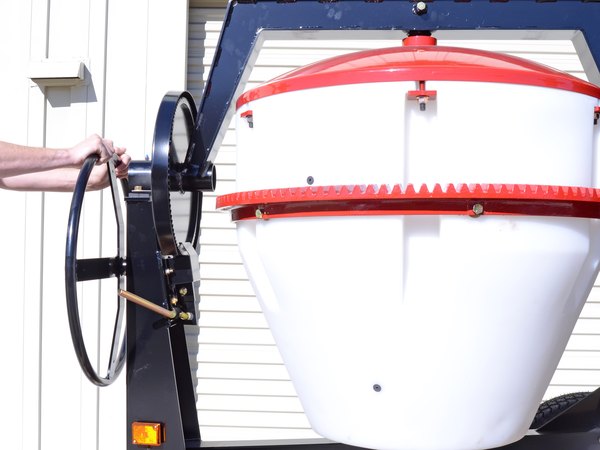

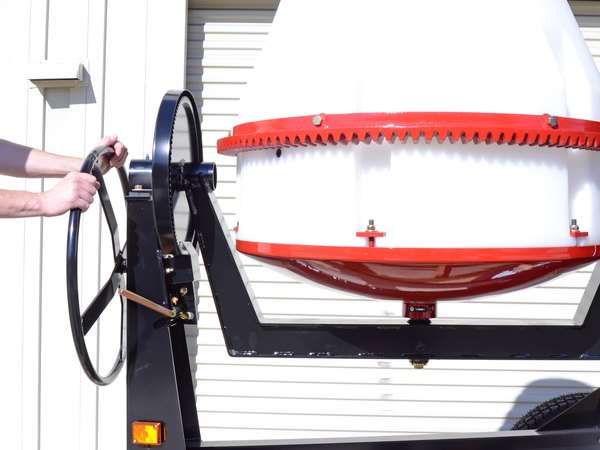

مخزن رو با دست بچرخون تا جایی که مجموعه یوغ و دیسک دقیقا زیر مخزن قرار بگیرن. این حالت برای باز کردن پیچ‌ها عالیه.

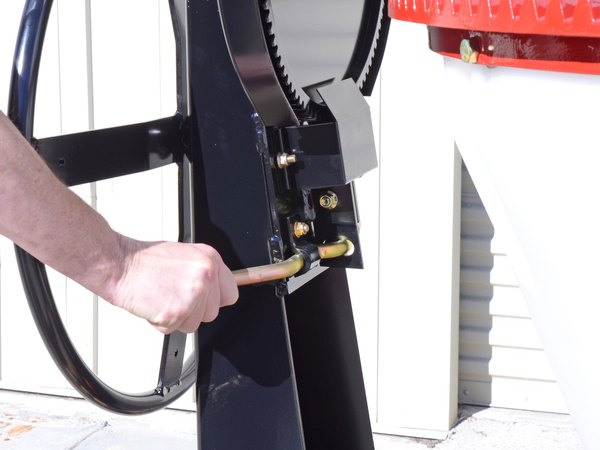

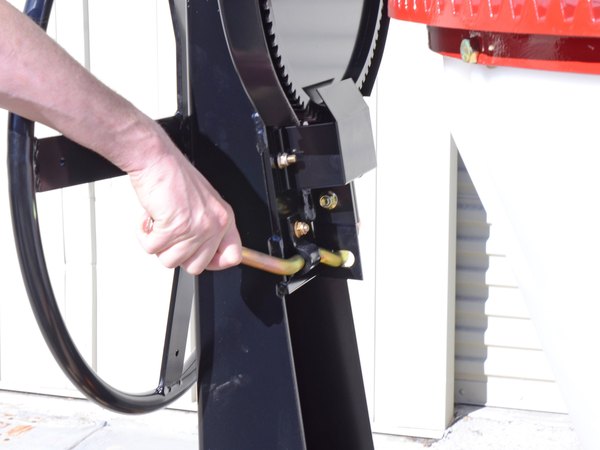

اهرم ترمز رو به سمت پایین فشار بده تا ترمز دوباره درگیر بشه و مخزن حین کار تکون نخوره.

حتما مطمئن شو که ترمز کاملا درگیر شده باشه تا یه وقت مخزن رها نشه و دردسر درست نکنه.

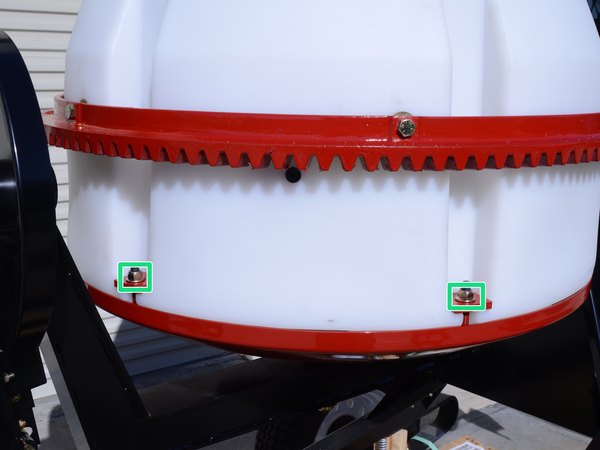

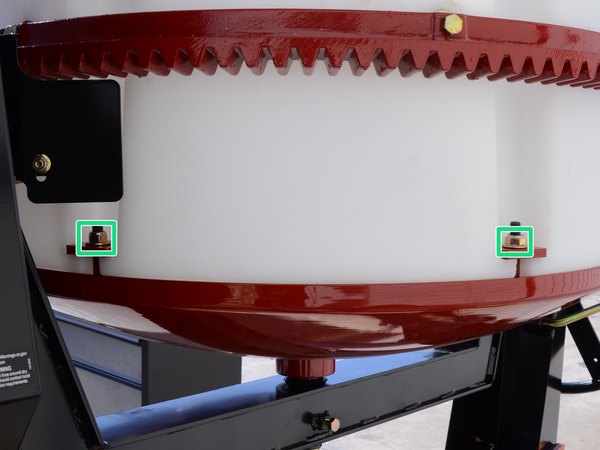

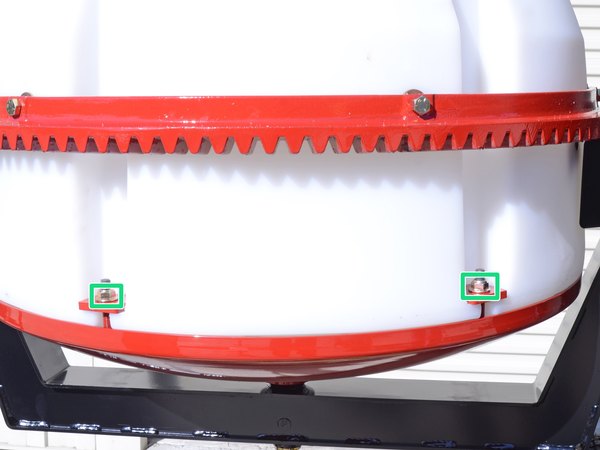

← با استفاده از بکس 3/4 اینچی، شش تا مهره‌ای که مخزن رو به دیسک متصل کردن، باز کن.

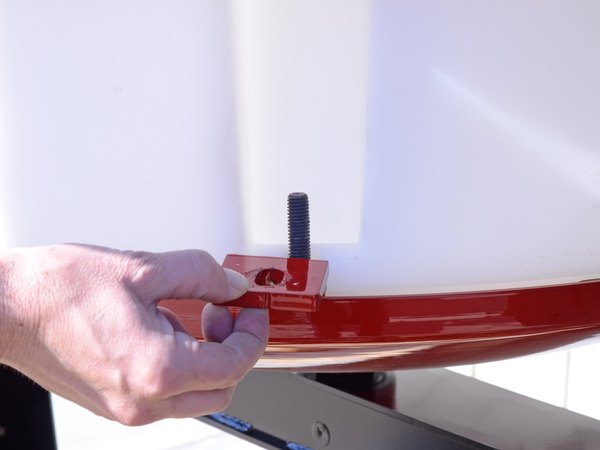

حالا شش تا صفحه گیره درام رو از نقاط اتصال مخزن بردار و کنار بذار.

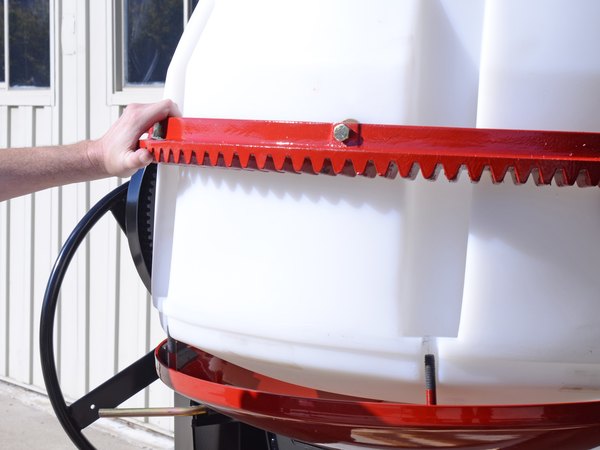

مخزن رو از قسمت حلقه دنده‌دار کمی به سمت بالا بکش تا از روی دیسک شل بشه و برای بیرون آوردن آماده باشه.

حواست باشه که مخزن به‌شدت سنگینه و برای بلند کردنش حداقل به دو نفر نیاز داری. حتما موقع بلند کردن، نکات ایمنی مربوط به ستون فقرات رو رعایت کن.

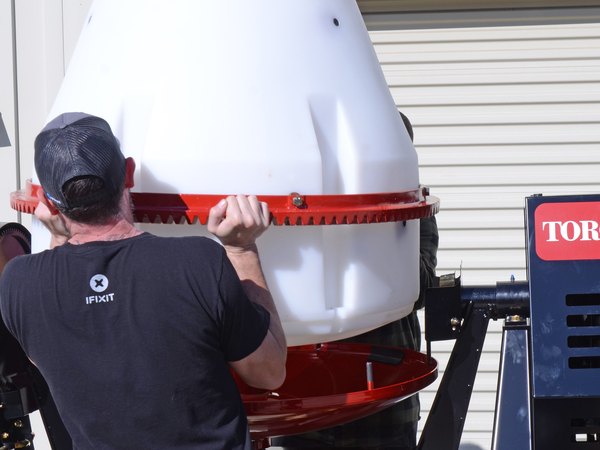

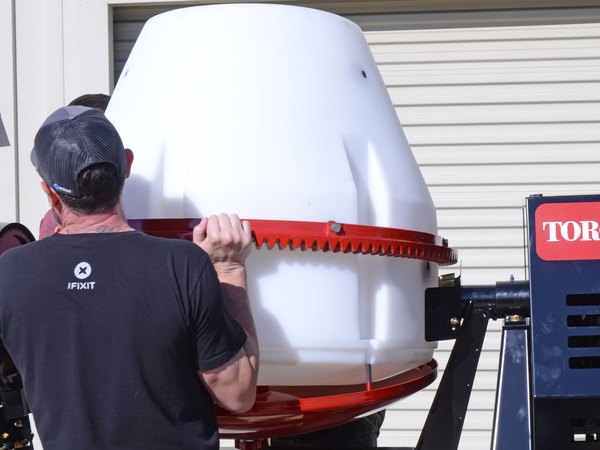

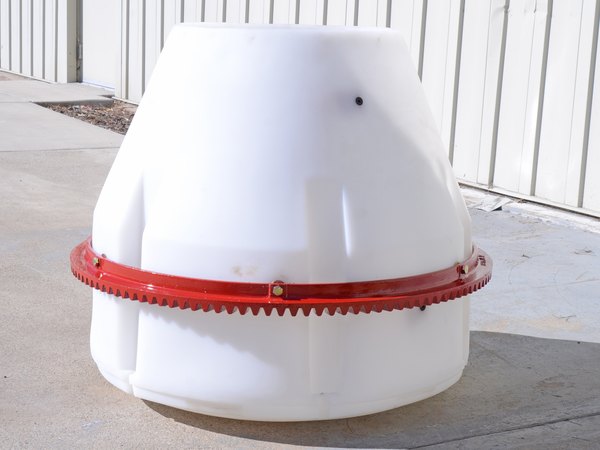

با کمک یه نفر دیگه، مخزن رو مستقیم به سمت بالا بکش و کاملا از روی دستگاه برش دار.

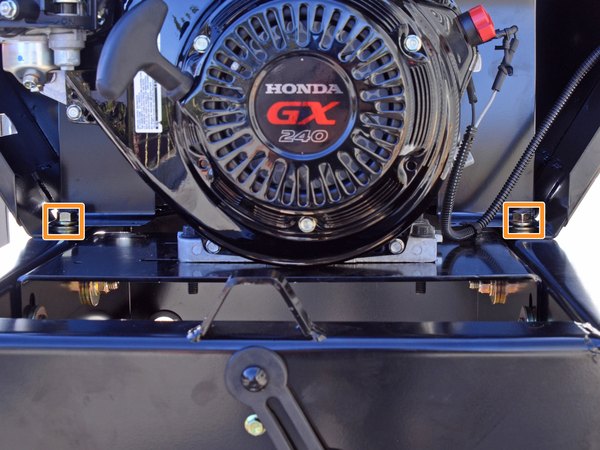

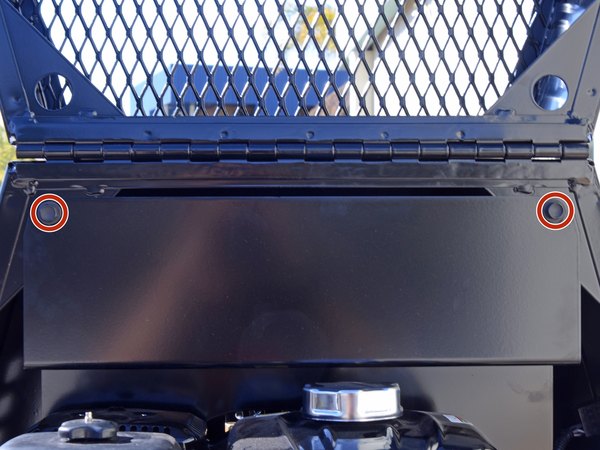

باید چهار تا بستی که صفحه موتور رو روی شاسی نگه داشتن باز کنی:

← دو تا پیچ 14 میلی‌متری

← دو تا مهره 3/4 اینچی

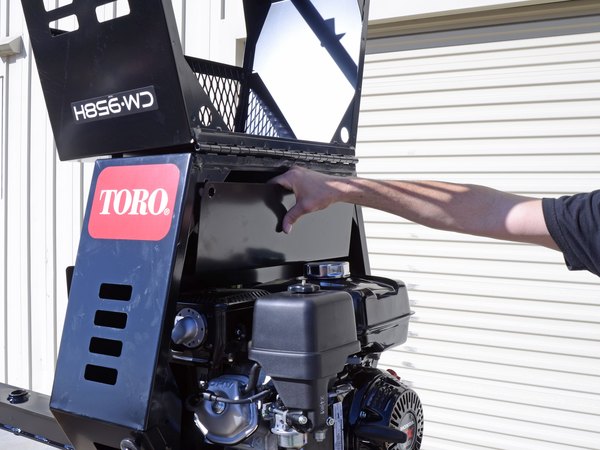

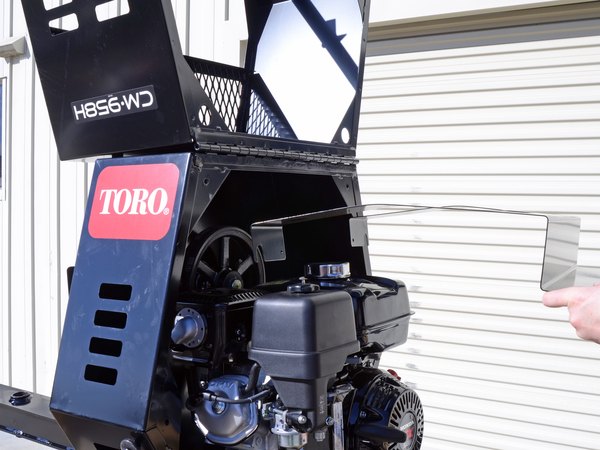

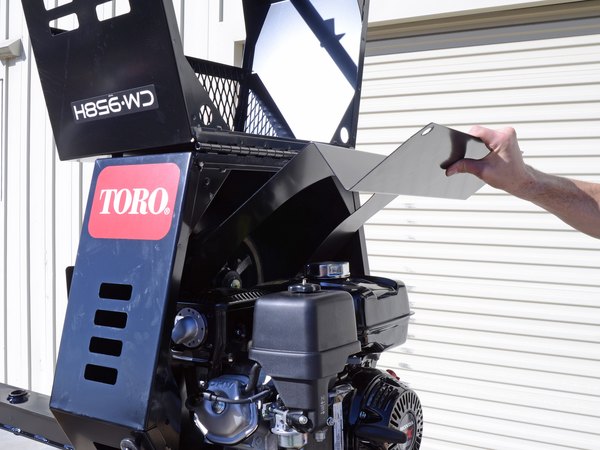

وقتی پیچ و مهره‌ها رو باز کردی، صفحه موتور رو به سمت بالا بلغزون و از دستگاه خارجش کن.

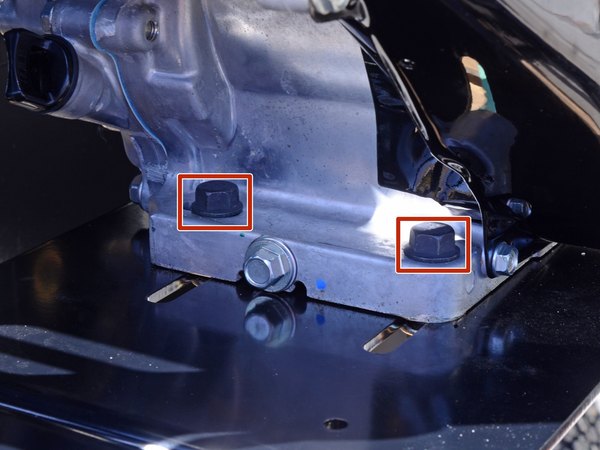

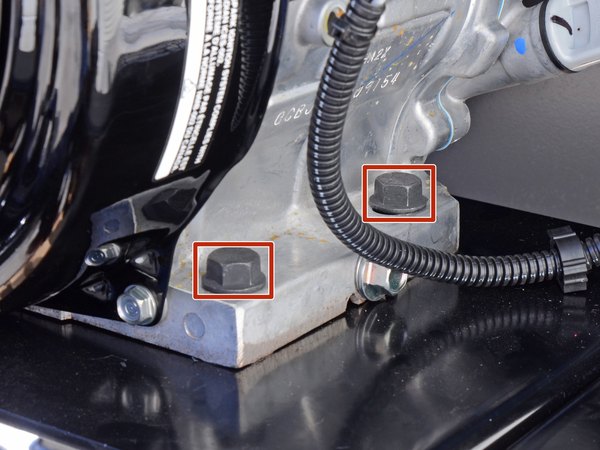

← با یه آچار 3/4 اینچی، چهار تا پیچی که موتور رو به شاسی متصل کردن رو فقط کمی شل کن.

نیاز نیست این پیچ‌ها رو کامل باز کنی! فقط در حدی شلشون کن که موتور کمی آزاد بشه و بتونی تسمه‌ها رو راحت دربیاری و عوض کنی.

اگه قصد داری تسمه‌ها رو کلا بندازی دور و تسمه نو بندازی، می‌تونی برای راحتی کار، تسمه‌های قدیمی رو با چاقو ببری.

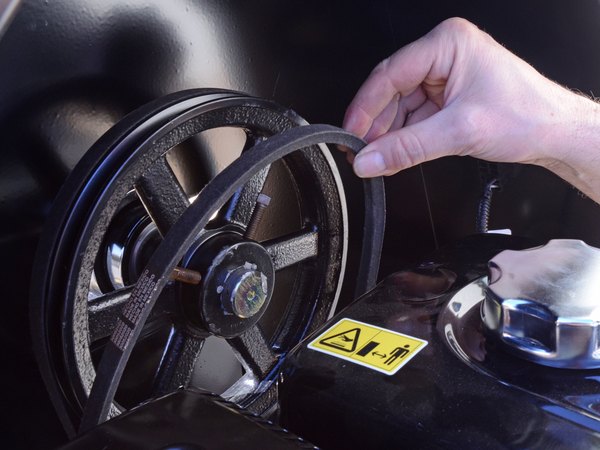

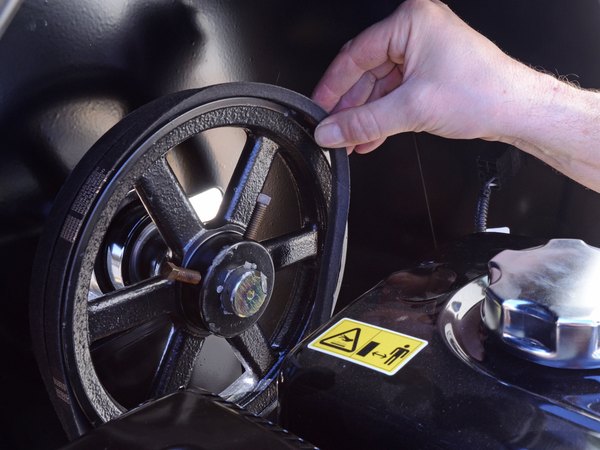

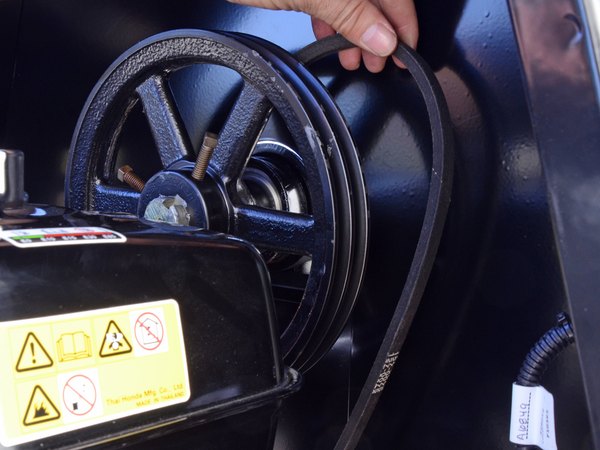

تسمه‌ها رو از روی پولی‌ها (قرقره‌ها) بلغزون و از دستگاه خارجشون کن.

اگه دیدی تسمه‌ها راحت بیرون نمیان، اون چهار تا پیچ موتور رو یه کم بیشتر شل کن تا فضای بیشتری برای درآوردن تسمه داشته باشی.

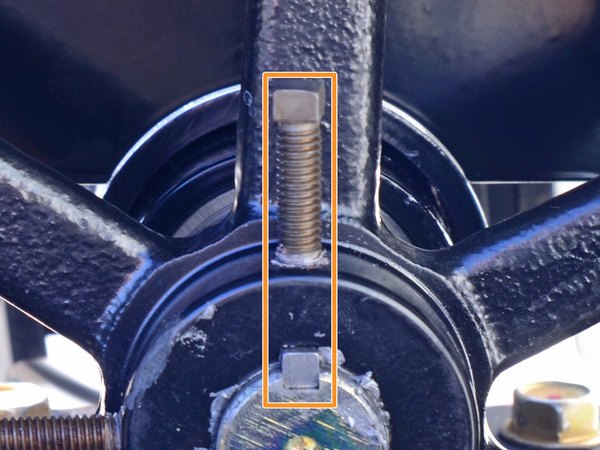

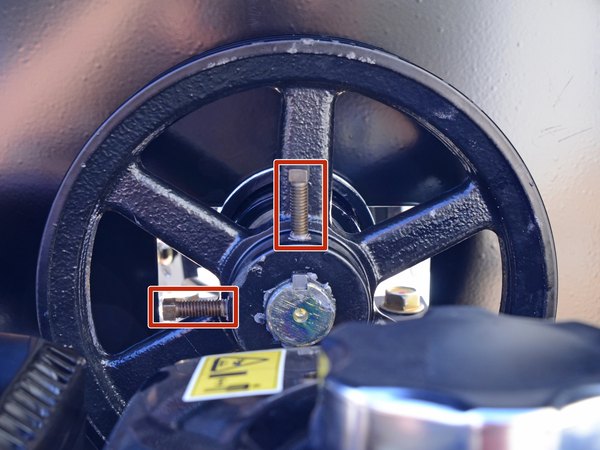

← با استفاده از یه آچار فرانسه، دو تا پیچ تنظیم که روی پولی قرار دارن رو شل کن.

← نکته برای زمان بستن: طراحی پولی طوریه که فقط تو یک جهت خاص روی شفت جا می‌خوره و نصب میشه.

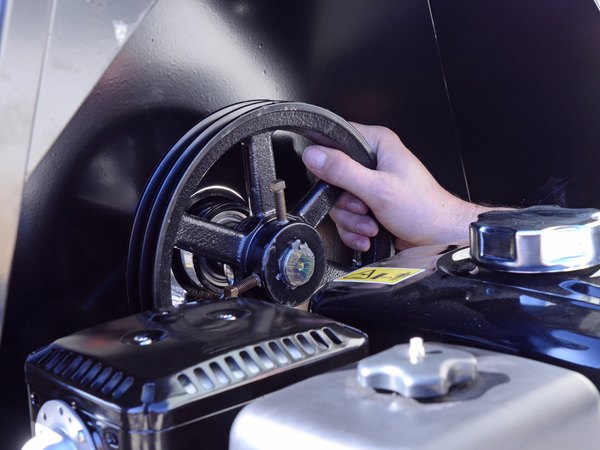

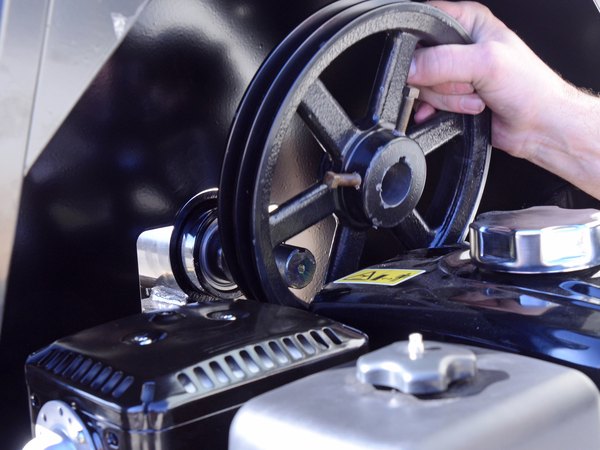

پولی رو از روی محور (شفت) بلغزون و به آرومی بیرون بکش.

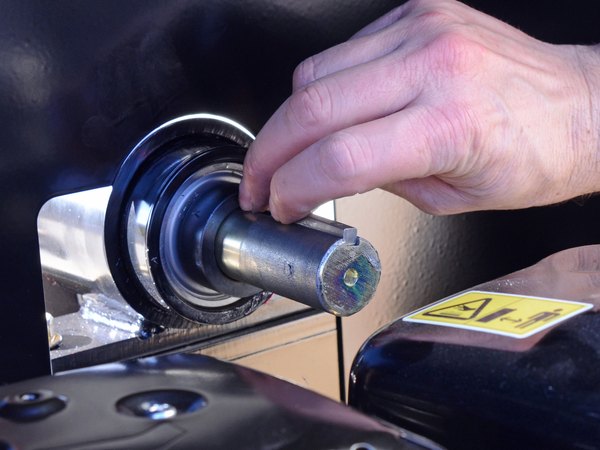

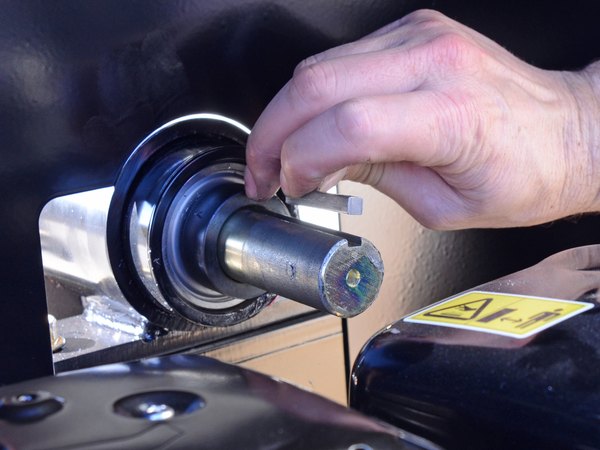

خار یا همون کلید فلزی رو از روی محور بردار تا موقع درآوردن قطعات بعدی مزاحم نباشه.

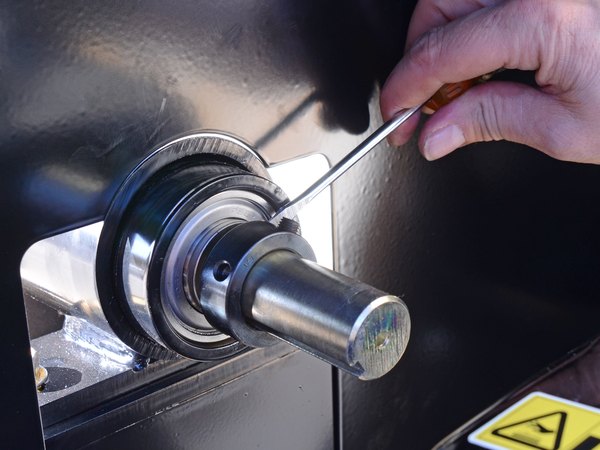

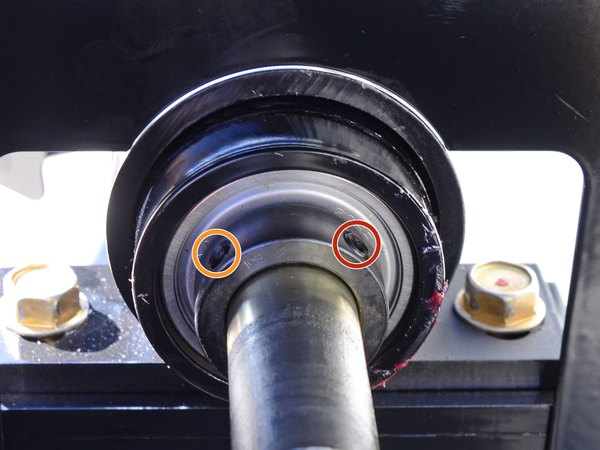

← آچار آلن 4 میلی‌متری رو بردار و پیچ تنظیمی که طوقه قفل‌کننده رو نگه داشته، شل کن.

← معمولا فقط یه پیچ تنظیم وجود داره. اما اگه دیدی طوقه هنوز آزاد نشده، سوراخ دوم رو هم چک کن که شاید اونجا هم یه پیچ باشه.

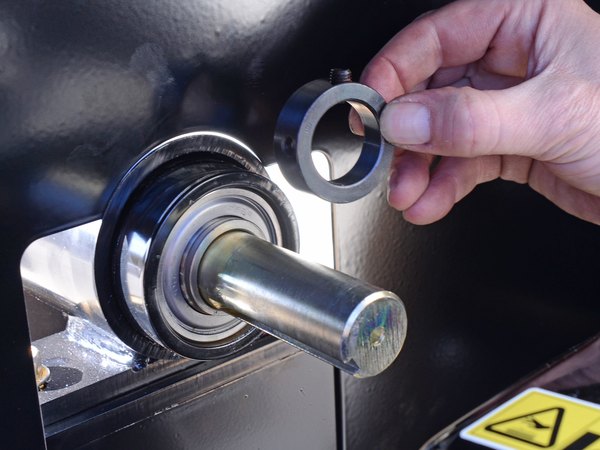

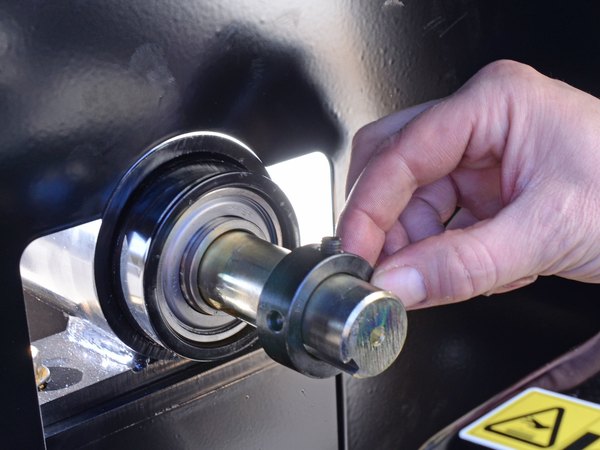

با کمک یه پیچ‌گوشتی، طوقه قفل‌کننده رو کمی اهرم کن تا از روی شفت شل بشه. حالا طوقه رو روی شفت بلغزون و کاملا درش بیار.

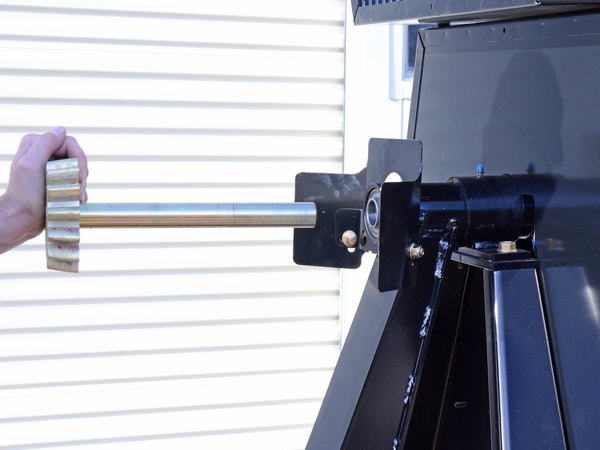

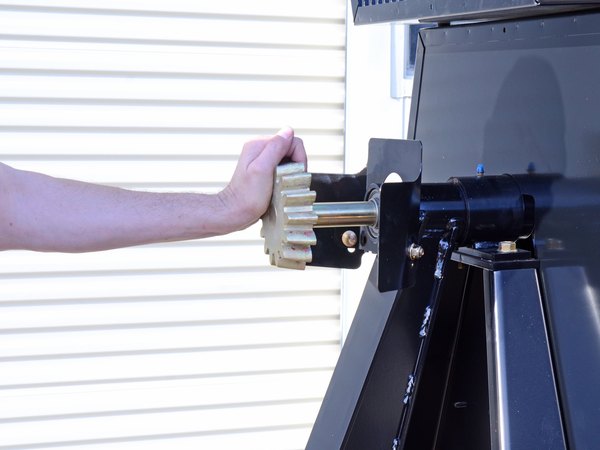

شفت محرک رو از سمت چرخ‌دنده به بیرون بکش و اون رو از دستگاه جدا کن.

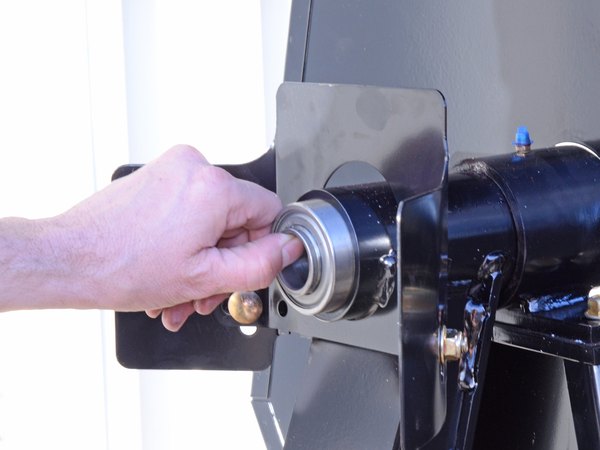

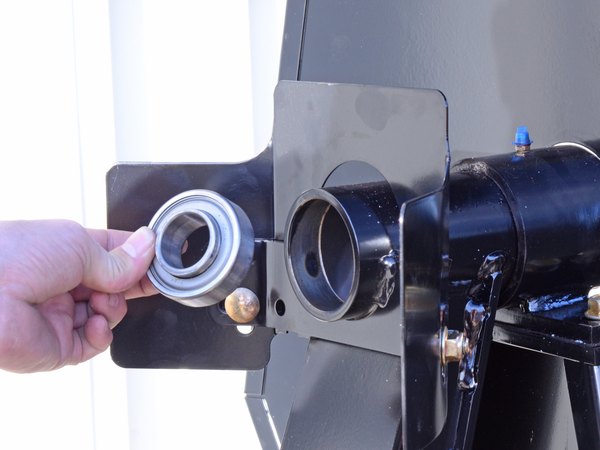

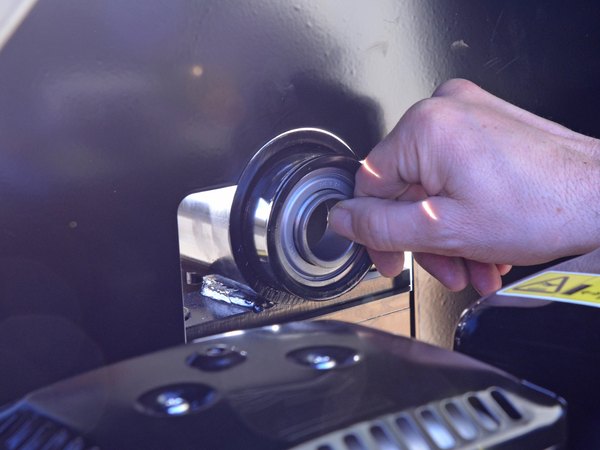

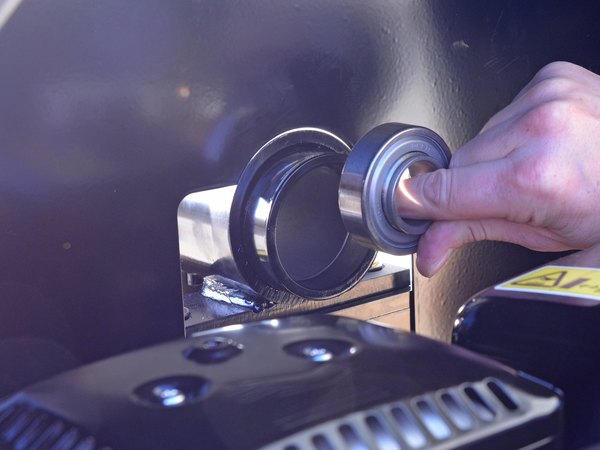

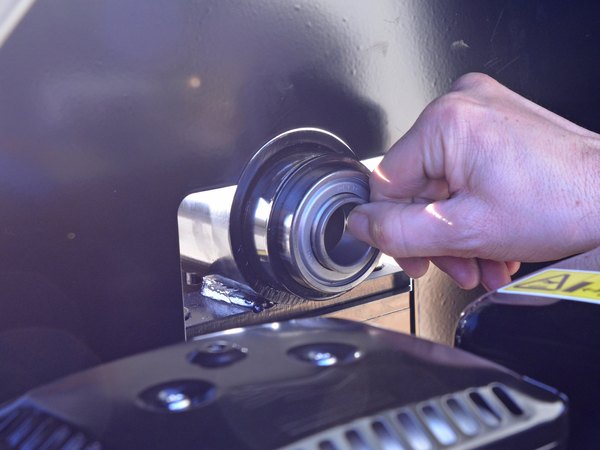

بلبرینگ سمت پولی رو با دست بگیر، از داخل محفظه‌اش بکش بیرون و جداش کن.

موقع نصب بلبرینگ جدید یادت باشه که اون رو با کمی روغن ماشین‌کاری چرب کنی و با چکش لاستیکی به آرومی ضربه بزنی تا قشنگ سر جاش بشینه.

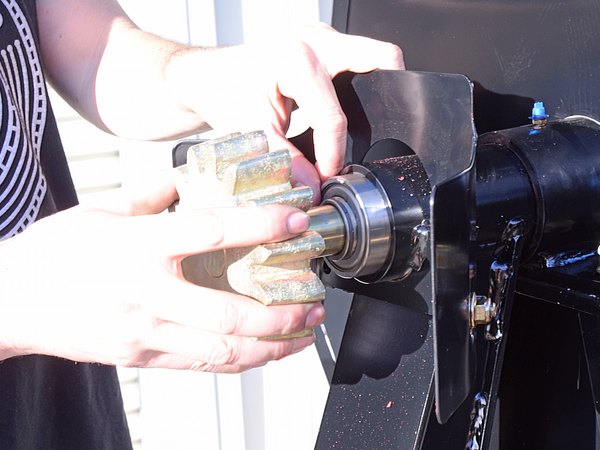

بلبرینگ سمت چرخ‌دنده رو هم دقیقا مثل قبلی از داخل فرورفتگی خودش بیرون بکش.

برای نصب بلبرینگ سمت چرخ‌دنده حتما این کارها رو انجام بده:

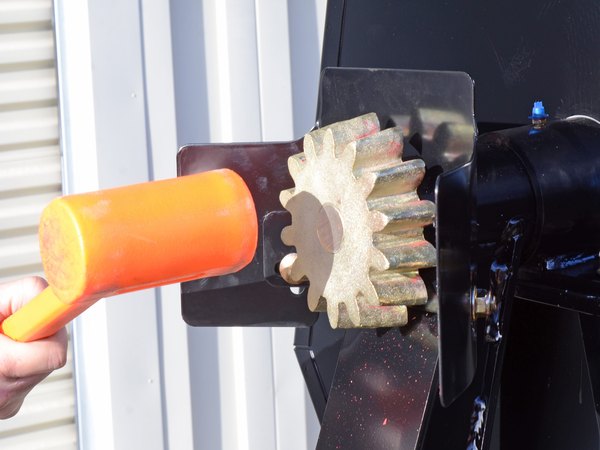

اول بلبرینگ رو با روغن ماشین‌کاری حسابی چرب کن و اون رو تو جایگاهش قرار بده. بعد شفت رو داخل بلبرینگ بلغزون و با یه چکش لاستیکی چند تا ضربه نرم به چرخ‌دنده بزن تا بلبرینگ کاملا سر جاش پرس بشه.

خب، به همین راحتی تونستیم بلبرینگ‌های قدیمی و خراب رو دربیاریم. حالا کافیه مراحل رو از آخر به اول انجام بدی تا قطعات جدید سر جاشون قرار بگیرن و میکسر آماده کار بشه. امیدوارم این آموزش از تیم آیسی‌مدار برات مفید بوده باشه و تونسته باشی دستگاهت رو بدون دردسر تعمیر کنی. اگه دوست داشتی، این صفحه رو برای همکارات هم بفرست تا اون‌ها هم بتونن ازش استفاده کنن!
