تعویض صفحه نمایش وان‌پلاس 5T

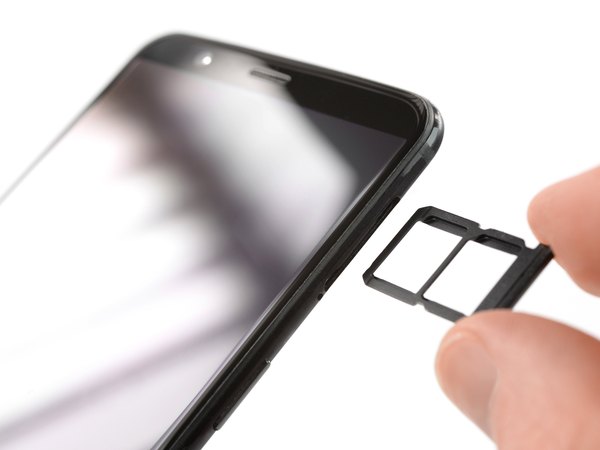

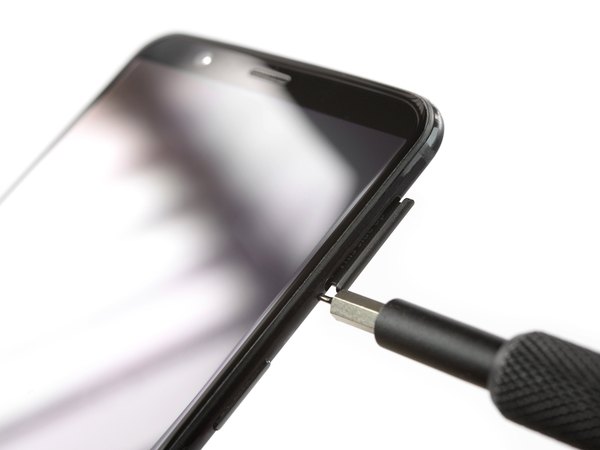

اول از همه و قبل از شروع هر کاری، گوشیت رو کاملا خاموش کن تا موقع باز کردن قطعات اتصالی پیش نیاد. حالا با استفاده از سوزن مخصوص، خشاب سیم‌کارت رو از لبه گوشی خارج کن و کنار بذار.

← با استفاده از پیچ‌گوشتی T2 Torx، دو تا پیچ 2٫5 میلی‌متری که لبه پایینی گوشی قرار دارن رو باز کن.

وان‌پلاس 5T برای نگه داشتن قاب پشتی از چسب زیادی استفاده نکرده، اما گیره‌های پلاستیکیش به‌شدت محکم هستن و برای باز کردنشون باید یه مقدار زور چاشنی کار کنی، پس نترس.

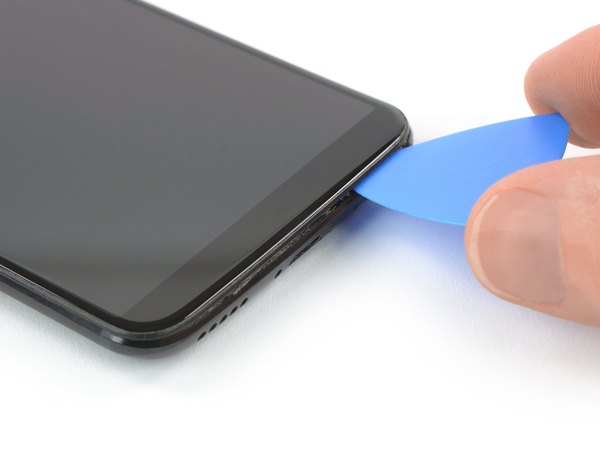

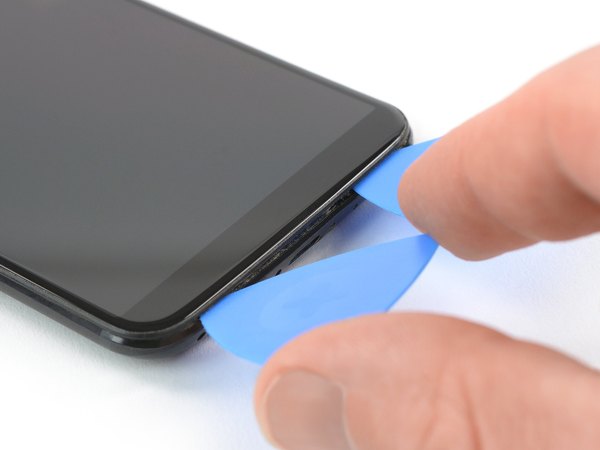

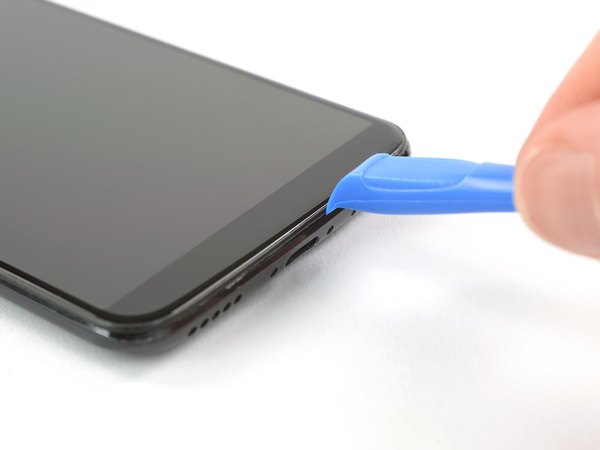

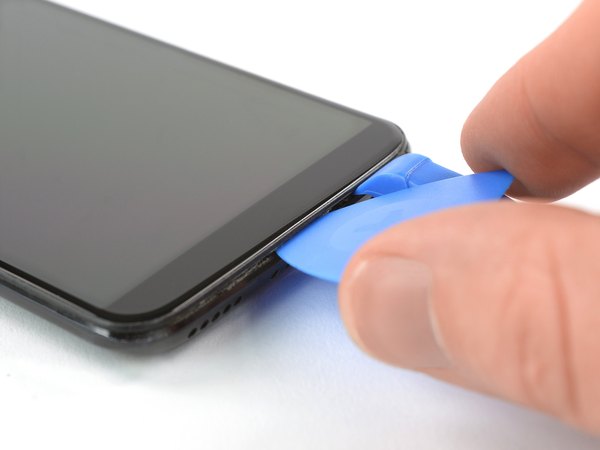

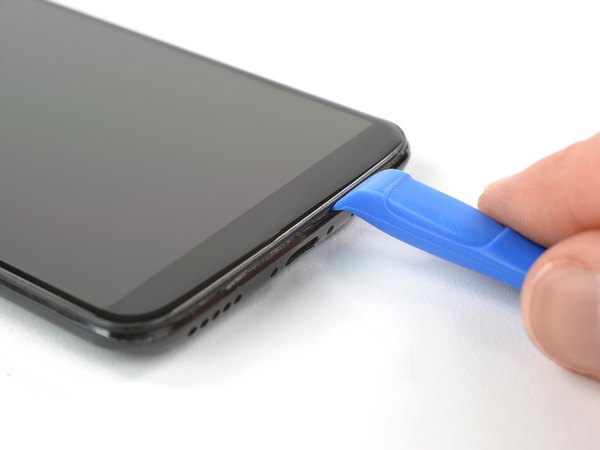

ابزار بازکننده پلاستیکی رو بردار و بین صفحه نمایش و قاب پشتی تو لبه پایینی گوشی قرار بده. با کمک این ابزار یه فشار ملایم بیار تا یه شکاف کوچیک بین قاب و پنل جلویی ایجاد بشه. حالا یه پیک بازکننده رو دقیقا تو همون شکافی که ساختی فرو کن تا فاصله حفظ بشه.

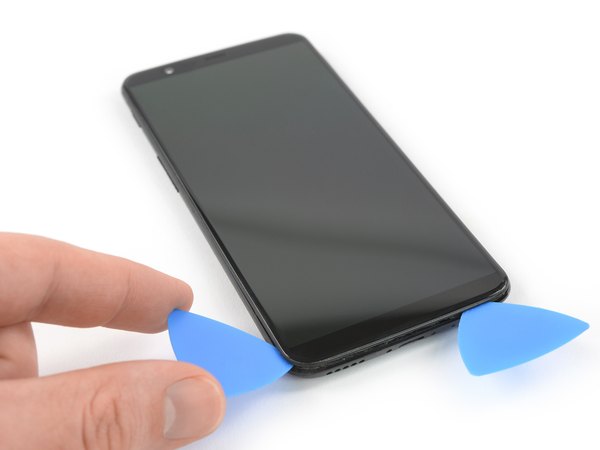

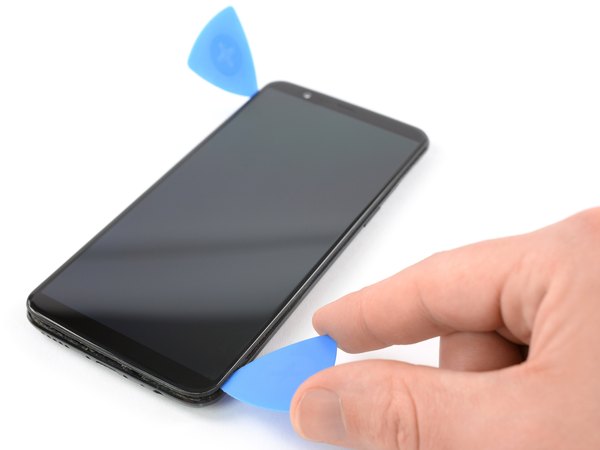

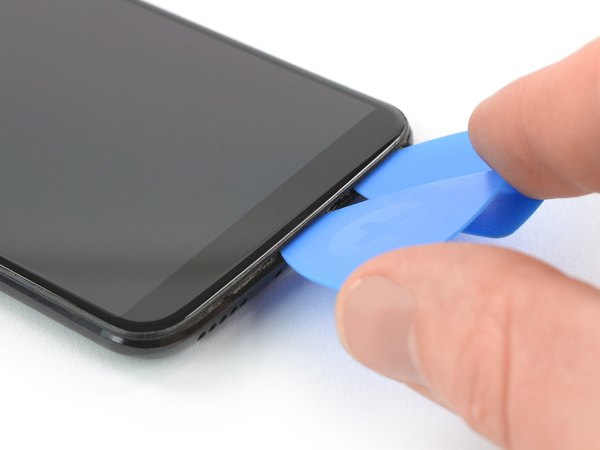

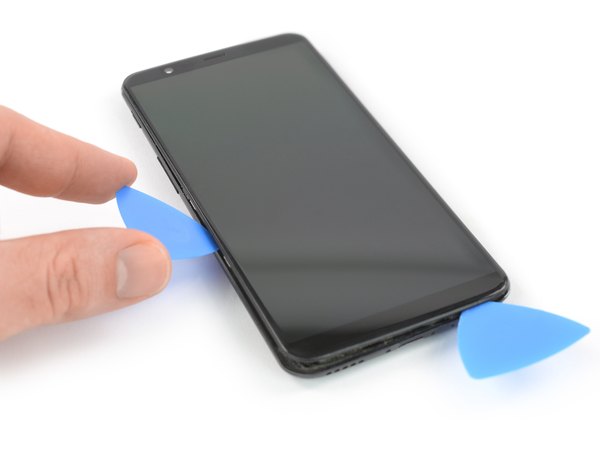

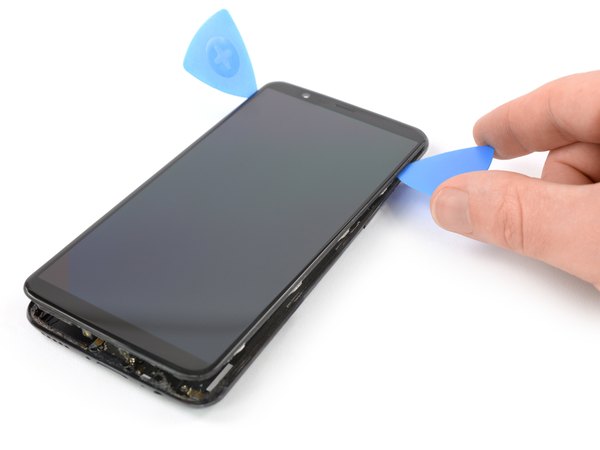

پیک رو به آرومی به سمت گوشه پایین و راست گوشی بکش تا گیره‌های اون قسمت باز بشن. یه پیک دیگه بردار و اون رو از همون شکاف اولیه به سمت گوشه پایین و چپ گوشی بکش تا کل لبه پایینی آزاد بشه.

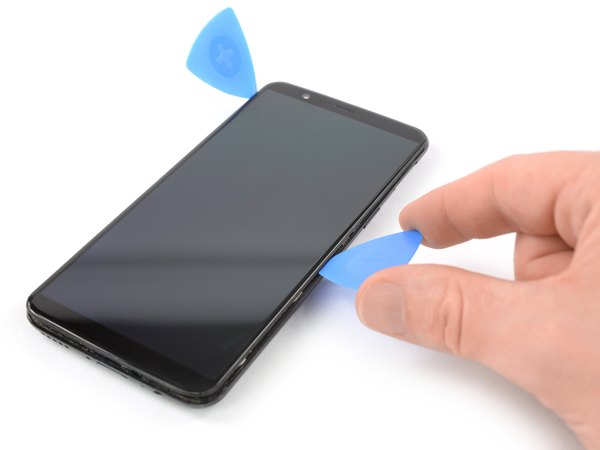

حالا پیکی که سمت چپ بود رو دور گوشه پایینی بچرخون و به سمت بالا، در امتداد لبه چپ گوشی بکش تا تمام گیره‌های پلاستیکی این سمت با صدای کلیک باز بشن.

دقیقا همین کار رو برای سمت راست هم تکرار کن. پیک رو دور گوشه راست بچرخون و روی لبه راست گوشی به سمت بالا بکش تا قاب پشتی کاملا از این سمت هم آزاد بشه.

حواست باشه که قاب پشتی رو یکدفعه و کامل جدا نکنی! فلت‌های حسگر اثر انگشت، پورت شارژ و جک هدفون هنوز به مادربرد وصل هستن.

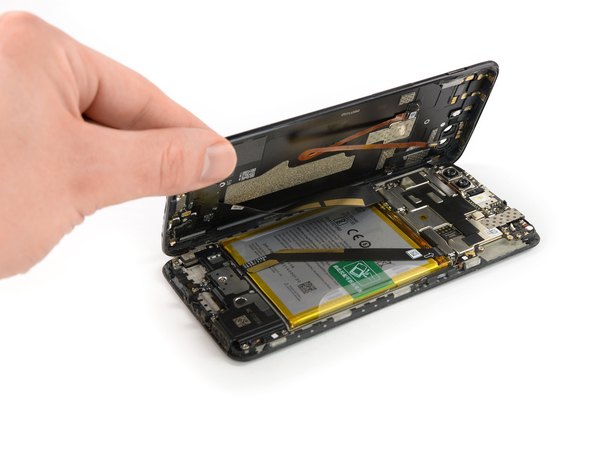

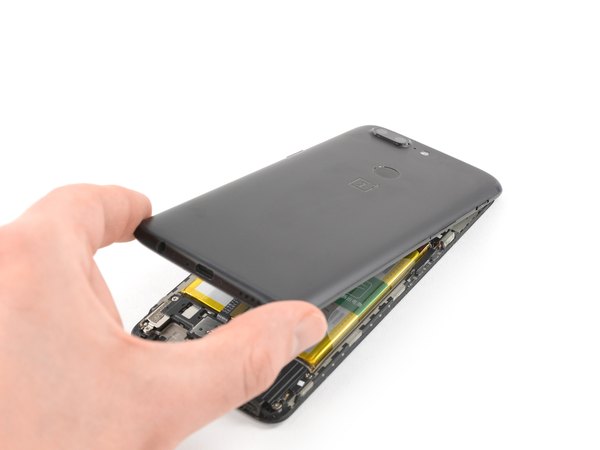

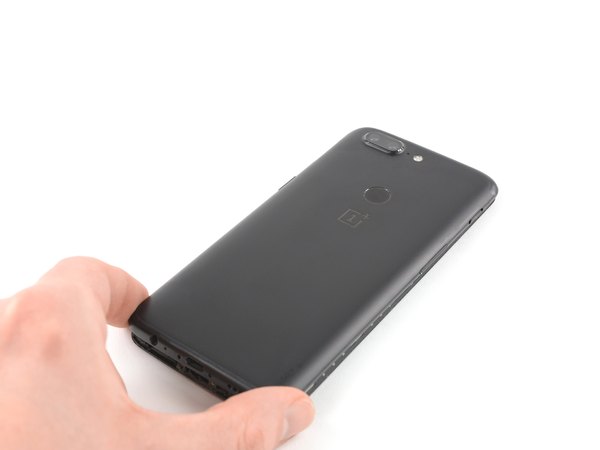

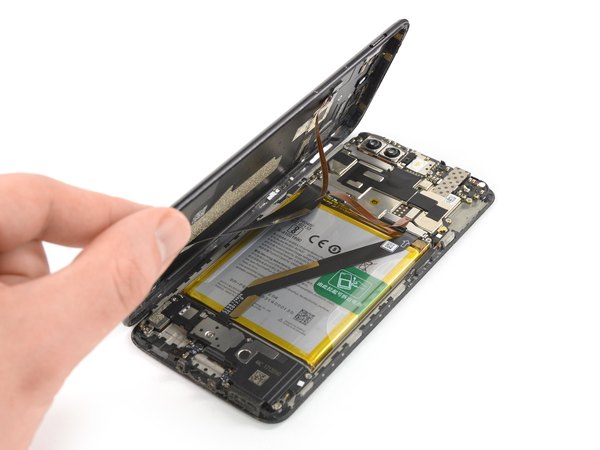

گوشی رو برگردون و لبه پایینی قاب پشتی رو با احتیاط بلند کن. قاب رو به سمت چپ تا کن و توی زاویه 80 درجه نگهش دار تا به کابل‌ها فشاری نیاد.

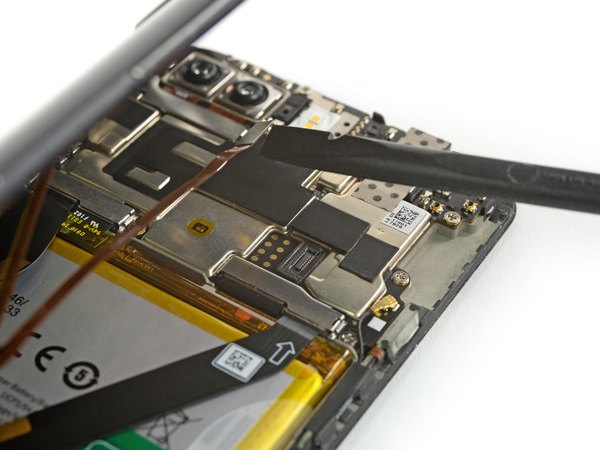

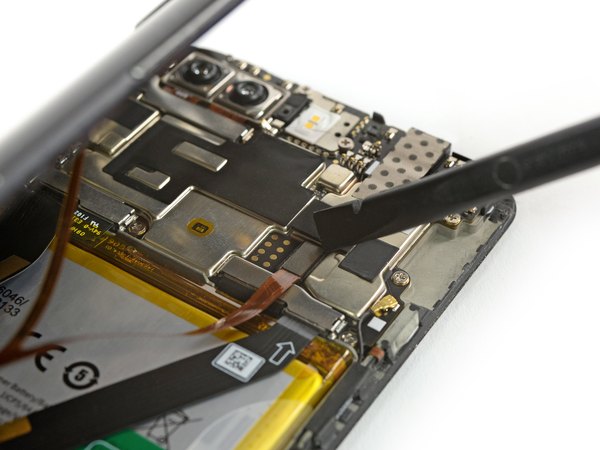

سر تخت یه اسپاجر رو بردار و زیر کانکتور فلت اثر انگشت بنداز. حالا به سمت بالا اهرمش کن تا از روی مادربرد جدا بشه.

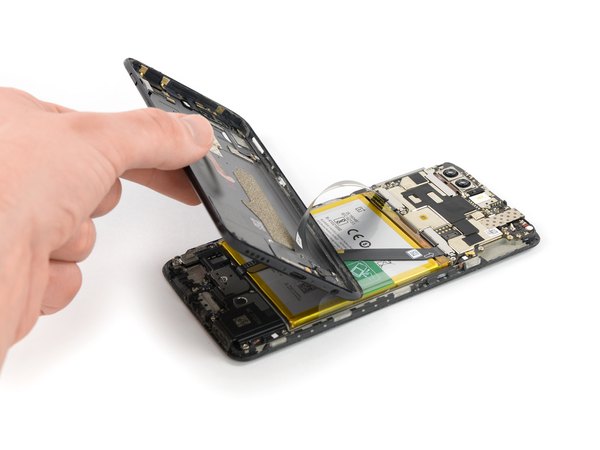

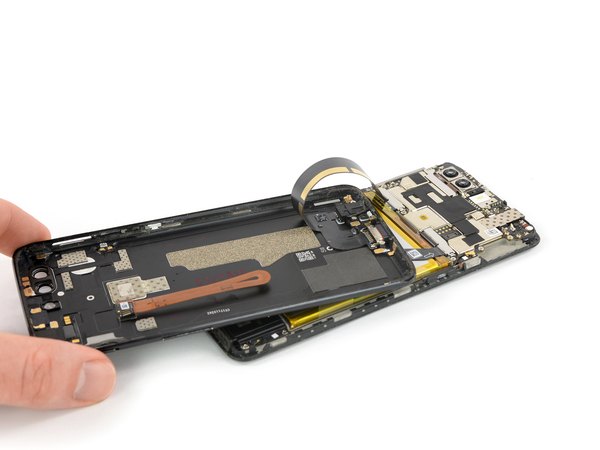

حالا که کابل اثر انگشت آزاد شد، قاب پشتی رو 180 درجه بچرخون و جوری روی میز بخوابون که لبه پایینی قاب دقیقا هم‌تراز با لبه بالایی باتری قرار بگیره. اینطوری بقیه کابل‌ها کشیده نمیشن.

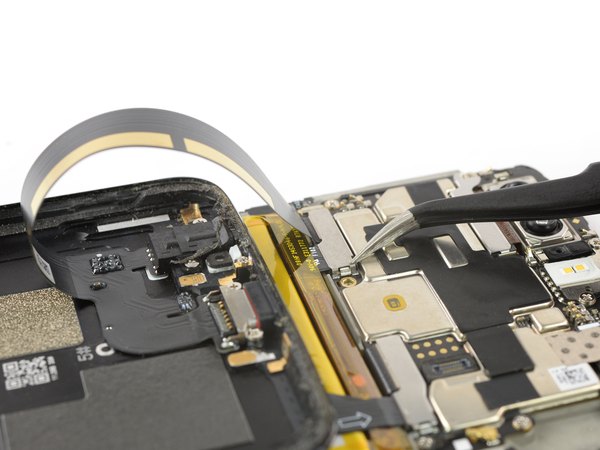

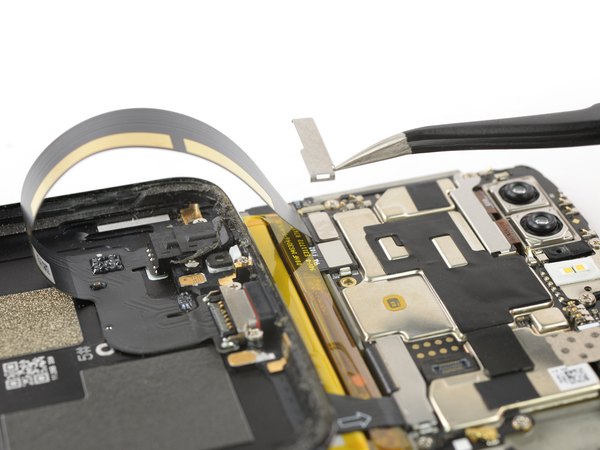

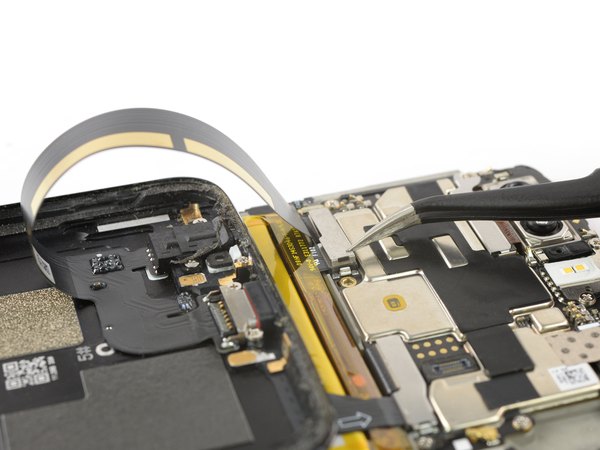

یه شیلد فلزی کوچیک روی کانکتورهای باتری و پورت شارژ/جک هدفون قرار داره. با استفاده از یه پنس، این محافظ رو به آرومی بردار و کنار بذار.

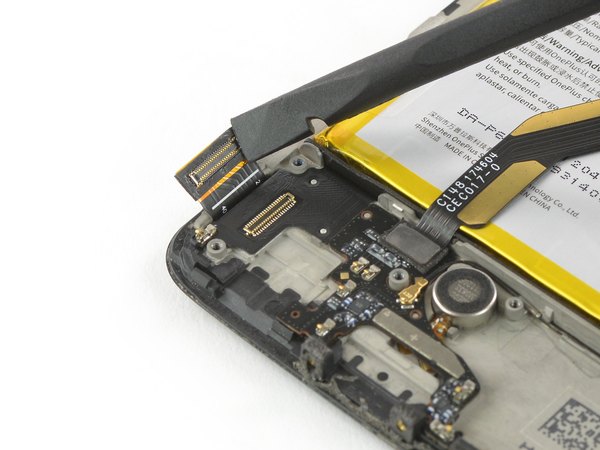

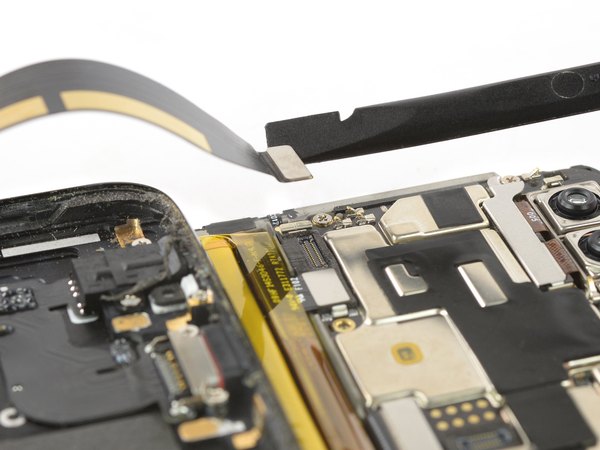

دوباره از سر تخت اسپاجر استفاده کن و فلت پهن مربوط به پورت شارژ و جک هدفون رو با اهرم کردن به سمت بالا، از روی سوکتش آزاد کن.

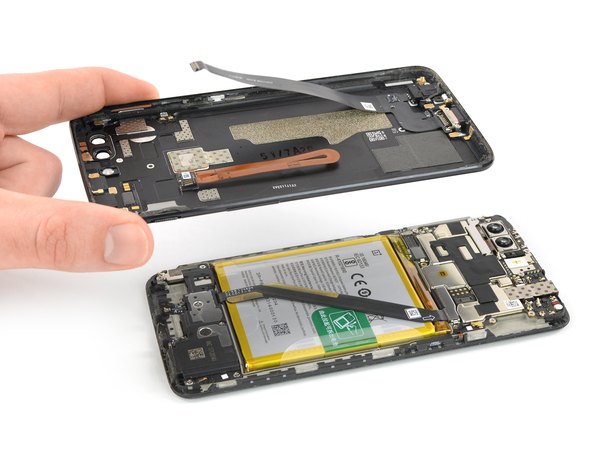

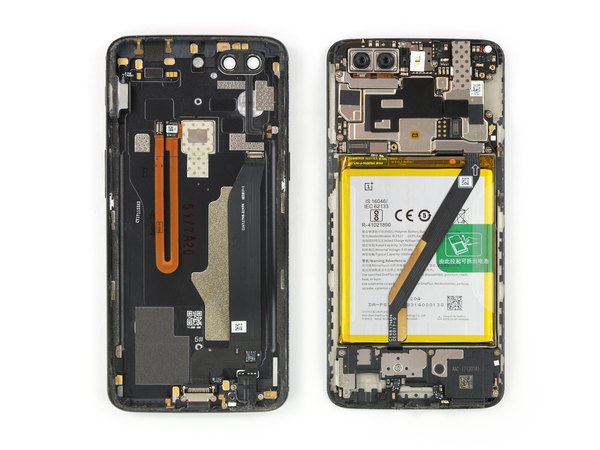

الان دیگه هیچ کابلی قاب پشتی رو به گوشی وصل نکرده و می‌تونی اون رو کاملا برداری و یه جای امن بذاری.

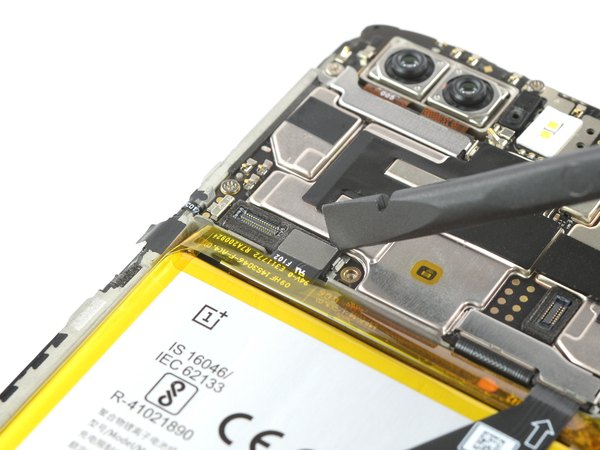

برای اینکه خیالت از بابت جریان برق راحت بشه، با کمک اسپاجر کانکتور فلت باتری رو هم از روی مادربرد اهرم کن و بکش بالا تا قطع بشه.

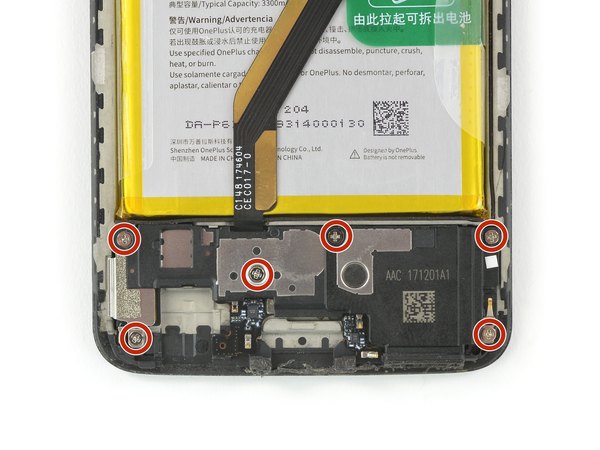

← حالا پیچ‌گوشتی چهارسو (Phillips #00) رو بردار و شش تا پیچ 2٫9 میلی‌متری که ماژول بلندگو رو سر جاش محکم کردن، باز کن.

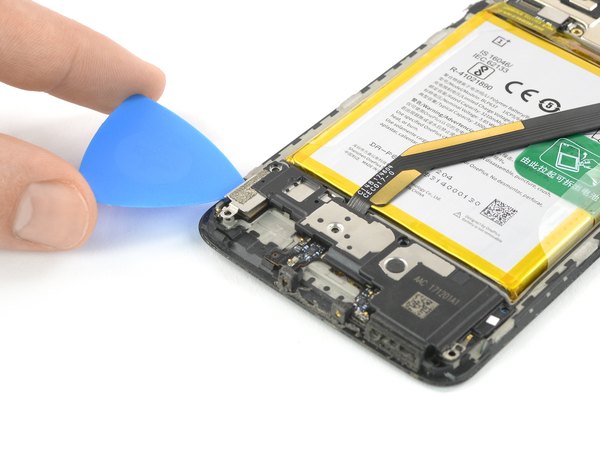

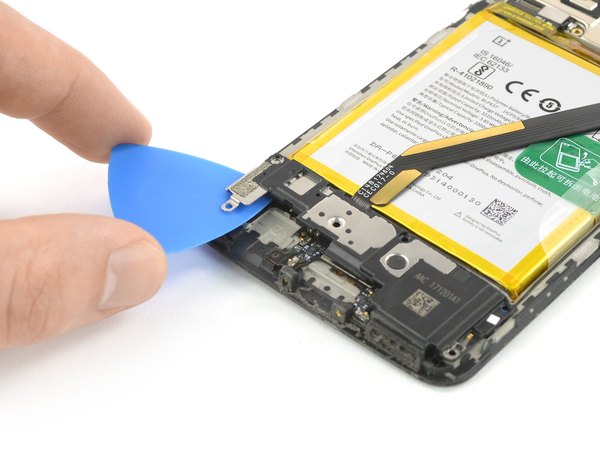

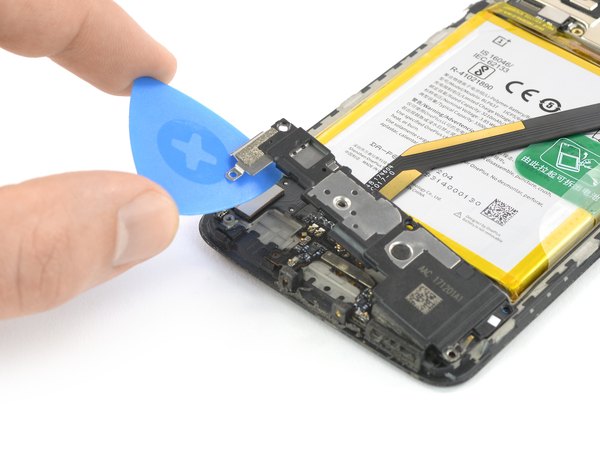

یه پیک بازکننده رو زیر لبه سمت چپ بلندگو قرار بده. پیک رو یه کم بچرخون تا بلندگو اهرم بشه و از داخل محفظه‌اش بیاد بیرون.

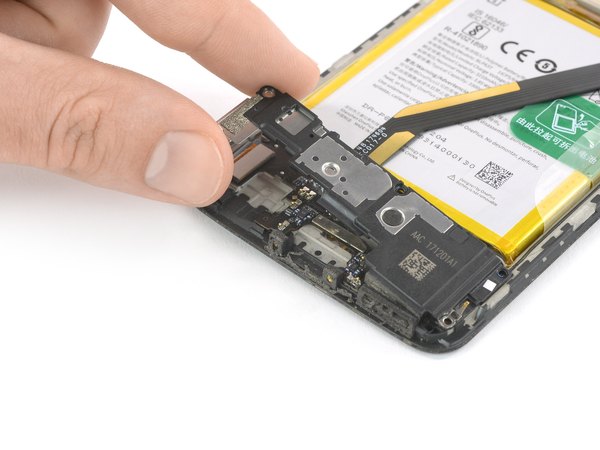

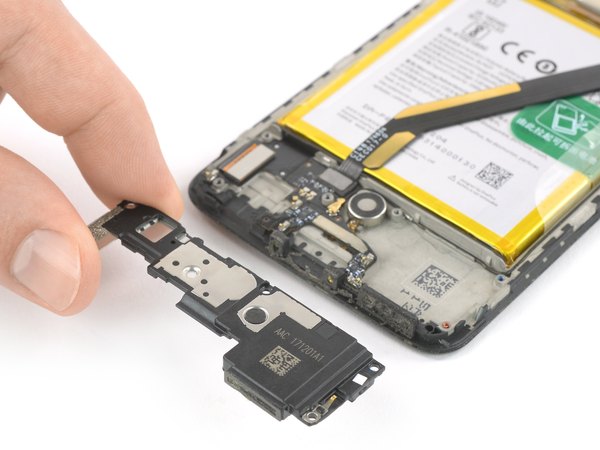

بلندگو رو با دستت بگیر و کاملا از روی گوشی برش دار.

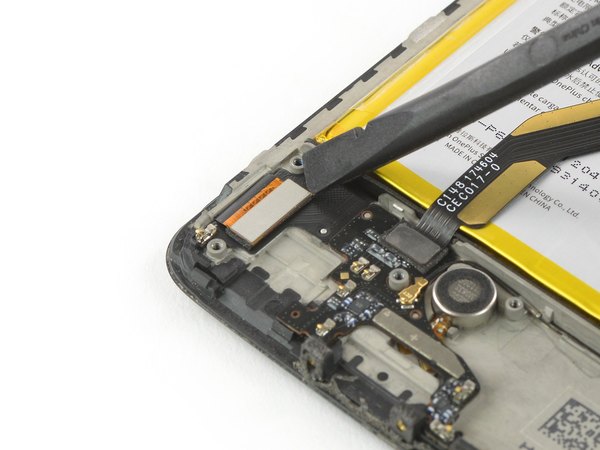

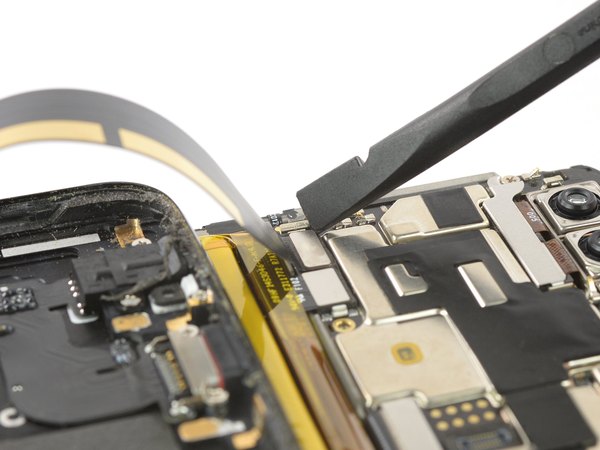

دوباره اسپاجر رو بردار و کانکتور فلت صفحه نمایش (که حالا دسترسی بهش راحت شده) رو به سمت بالا اهرم کن تا از مادربرد جدا بشه.

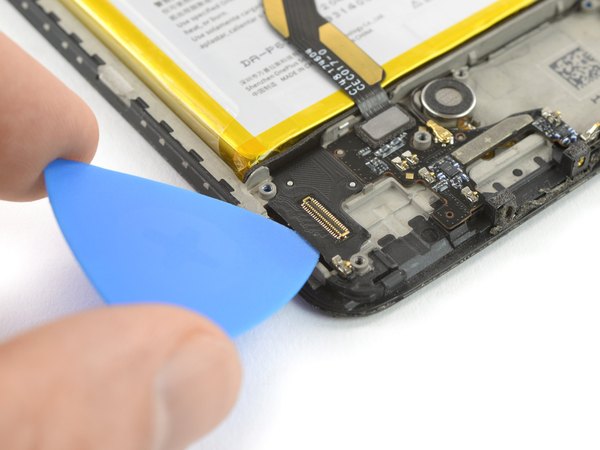

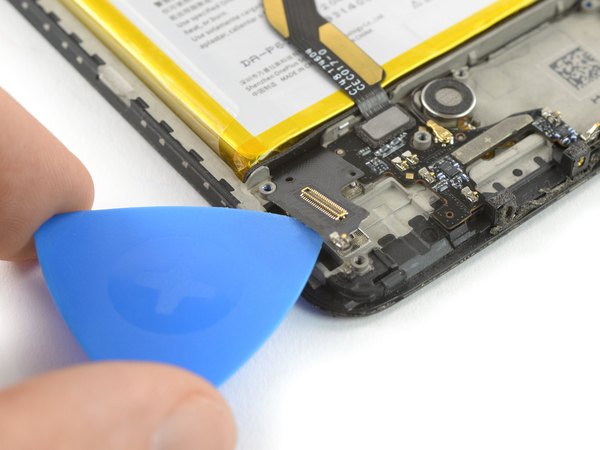

یه پیک بازکننده زیر لبه سمت چپ کابل رابط (interconnect cable) بنداز و اون رو به سمت بالا اهرم کن تا آزاد بشه.

این کابل رابط با یه چسب ضعیف سر جاش چسبیده. اگه دیدی کنده نمیشه، الکی زور نزن؛ می‌تونی از ابزار گرمایی مثل iOpener یا سشوار استفاده کنی تا چسب زیرش نرم بشه.

وقتشه بریم سراغ خود صفحه نمایش! یه کیسه آب گرم مخصوص (مثل iOpener) رو گرم کن و حداقل دو دقیقه روی تمام لبه‌های صفحه نمایش بذار تا چسب‌های ضدآب دور تا دورش حسابی نرم بشن.

اگه شیشه گوشیت شکسته، ممکنه کاپ مکنده (ساکشن کاپ) خوب نچسبه. تو این حالت می‌تونی روی صفحه رو با چسب نواری پهن بپوشونی یا اینکه ساکشن کاپ رو با یه قطره چسب قطره‌ای روی صفحه محکم کنی تا بتونی کار رو پیش ببری.

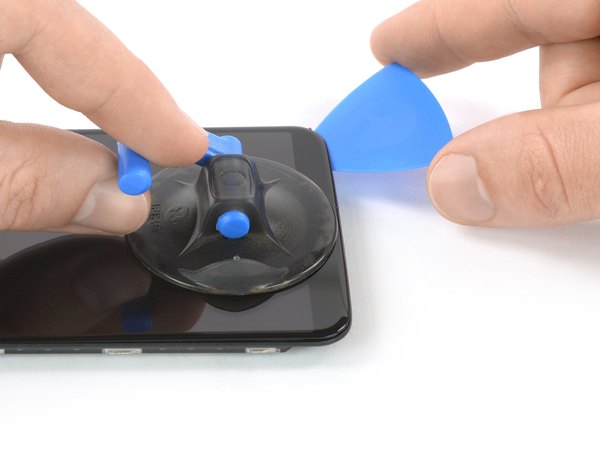

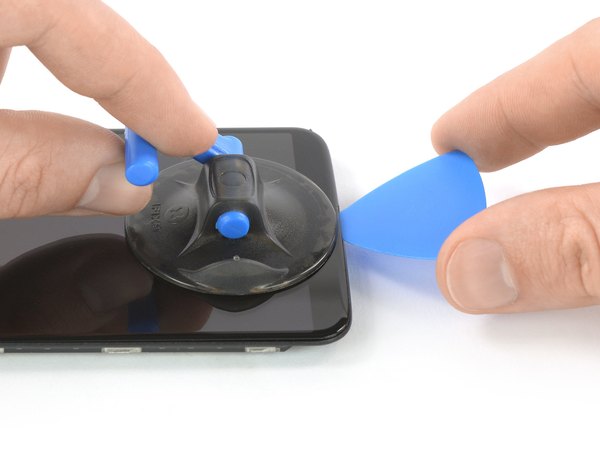

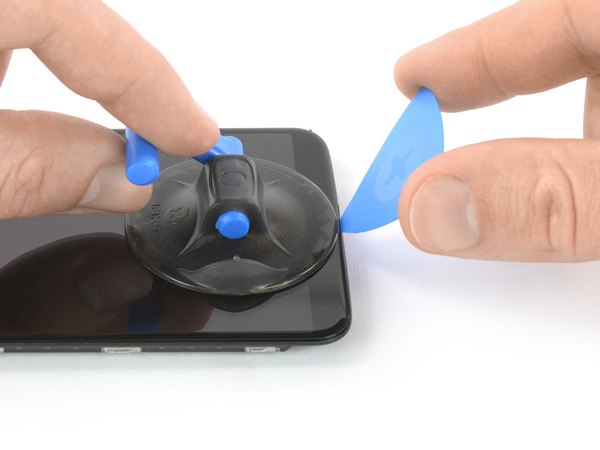

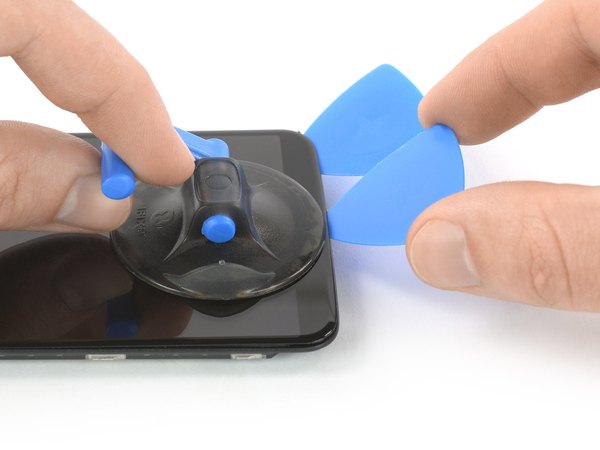

وقتی حس کردی صفحه نمایش با لمس کردن گرم شده، ساکشن کاپ رو روی لبه پایینی گوشی بچسبون. ساکشن کاپ رو محکم به سمت بالا بکش و یه پیک بازکننده رو تو فاصله‌ای که بین شیشه و فریم ایجاد میشه فرو کن. حالا پیک رو به سمت گوشه پایین و راست بکش تا چسب‌ها شروع به بریده شدن بکنن.

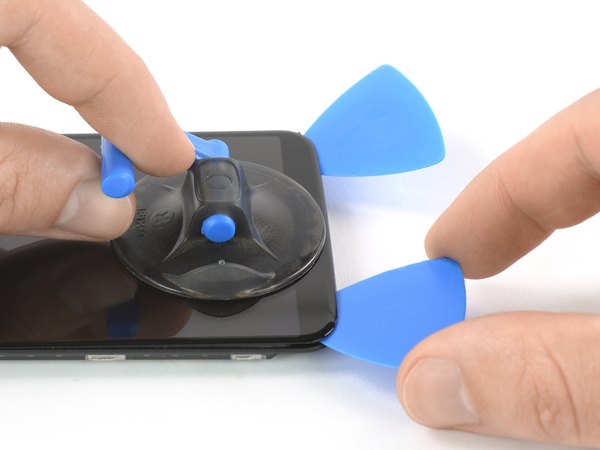

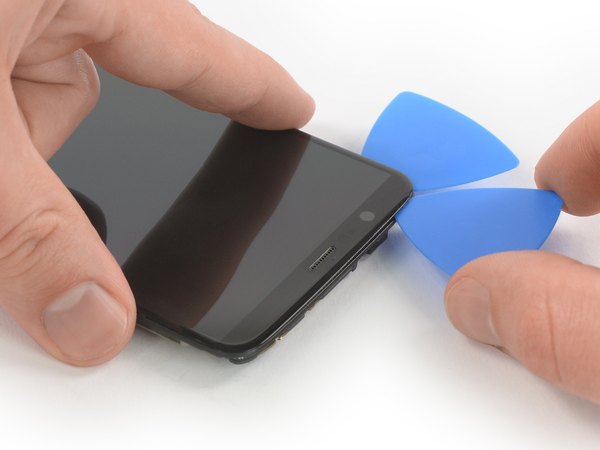

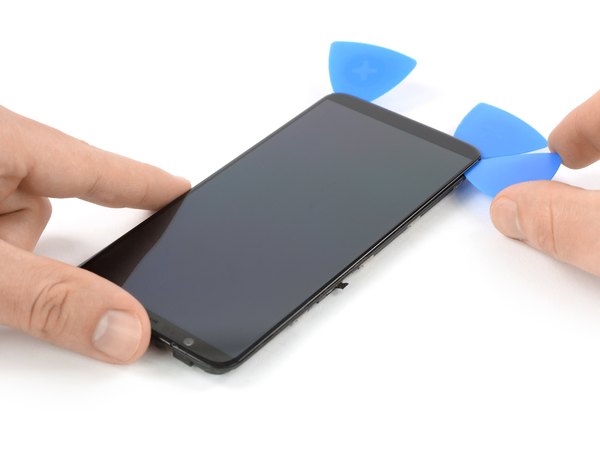

یه پیک دیگه بردار و این بار به سمت گوشه پایین و چپ گوشی بکش تا چسب‌های اون قسمت هم کامل بریده بشن. پیک‌ها رو همونجا نگه دار و درشون نیار تا چسب‌ها دوباره به هم نچسبن.

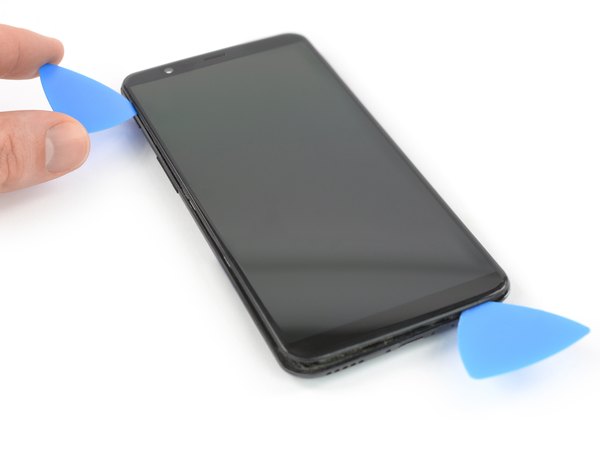

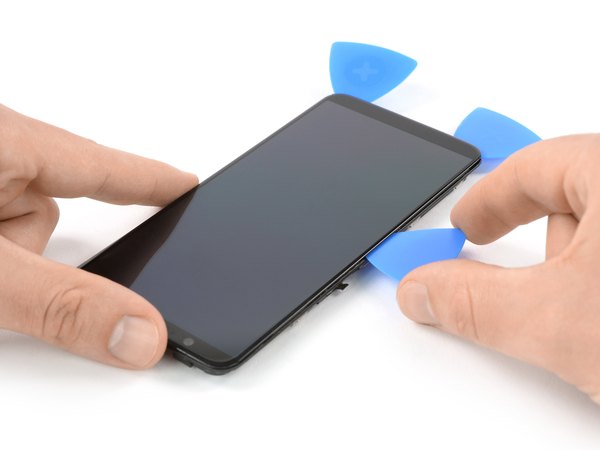

پیک سوم رو زیر گوشه پایین و چپ گوشی قرار بده. حالا این پیک رو در امتداد لبه سمت چپ تا گوشه بالا بکش تا چسب‌های این قسمت بریده بشن. پیک رو همون بالا رها کن.

اگه احساس کردی حرکت دادن پیک سخت شده و چسب‌ها سفت هستن، دوباره از آی‌اوپنر استفاده کن و لبه‌ها رو گرم کن.

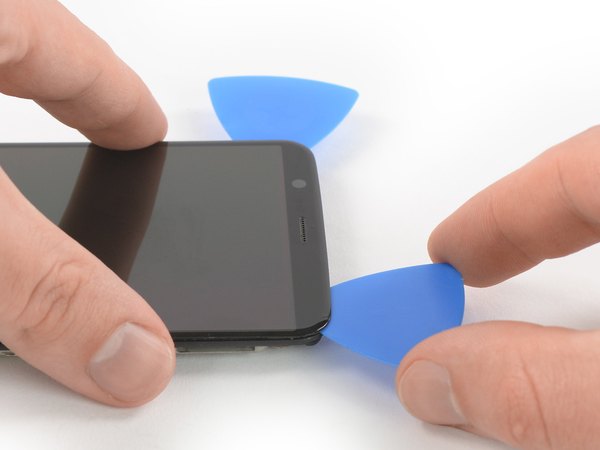

چهارمین پیک رو تو گوشه بالا و سمت چپ وارد کن.

وقتی به منطقه دوربین سلفی رسیدی خیلی احتیاط کن. فقط از نوک پیک استفاده کن تا به لنز دوربین آسیبی نرسه یا لک نیفته.

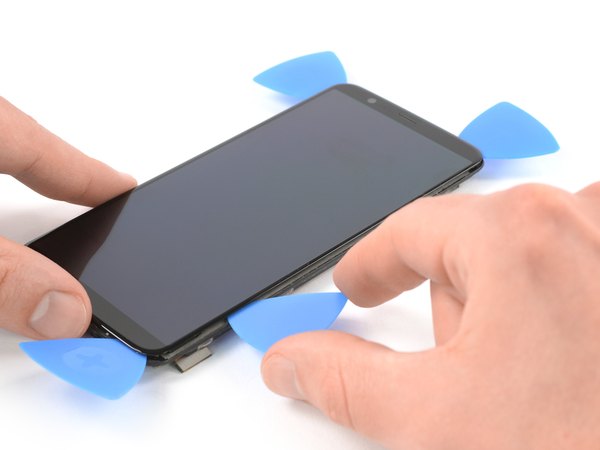

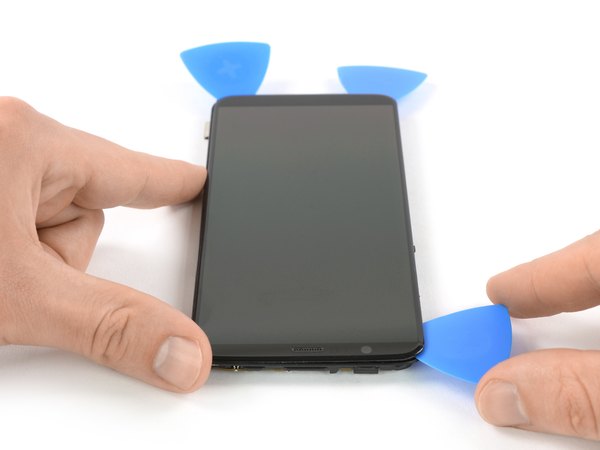

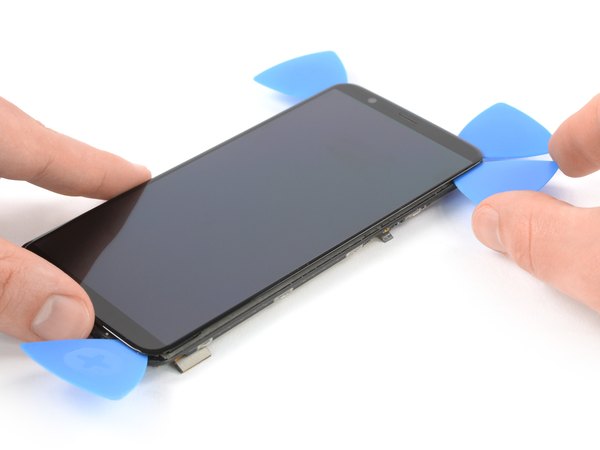

پیک رو روی لبه بالایی گوشی بکش تا چسب‌ها بریده بشن و بعد اون رو تو گوشه بالا و راست رها کن تا مانع چسبیدن مجدد بشه.

حالا پیک پنجم رو بردار و اون رو در امتداد لبه سمت راست گوشی بکش تا آخرین چسب‌ها هم از بین برن.

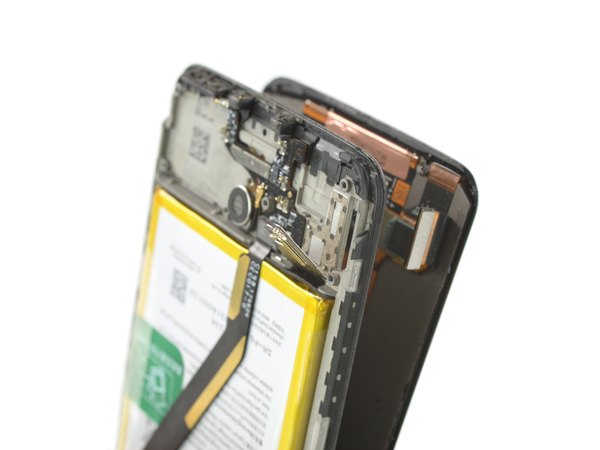

هنوز صفحه نمایش رو کامل از روی فریم برندار! فلت صفحه نمایش از داخل یه سوراخ روی فریم رد شده و ممکنه به قسمت داخلی شاسی چسبیده باشه.

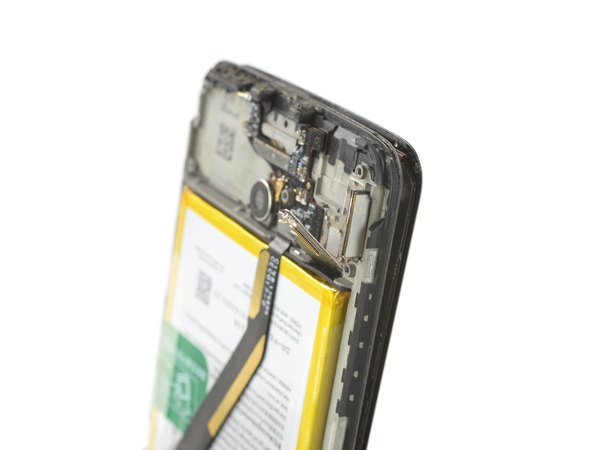

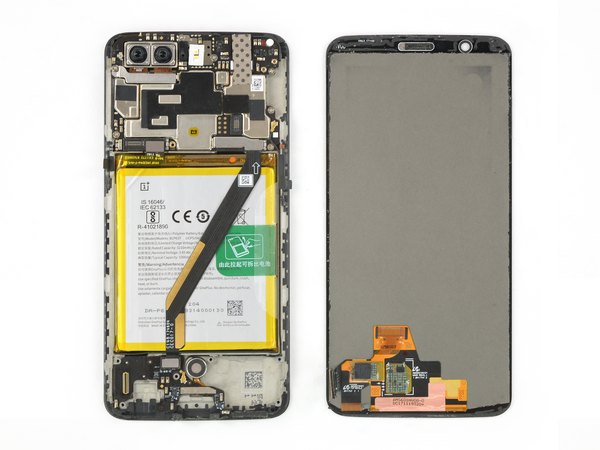

فلت صفحه نمایش رو به آرومی از داخل شکافی که روی فریم هست رد کن و حالا می‌تونی پنل خراب رو کاملا از گوشی جدا کنی.

قبل از اینکه صفحه نمایش جدید رو نصب کنی، حتما تمام بقایای چسب قدیمی رو از روی فریم پاک کن. یه دستمال بدون پرز رو به الکل ایزوپروپیل (بالای 90 درصد) آغشته کن و لبه‌های فریم رو حسابی تمیز کن تا سطح کار آماده بشه.

اگه قطعه جدیدت چسب آماده نداره، بهترین راه اینه که از چسب‌های دوطرفه برش‌خورده مخصوص استفاده کنی. چسب رو پشت پنل بزن، فلت رو از فریم رد کن و بعد صفحه رو دقیق تراز کن و سر جاش فشار بده تا بچسبه.

عالی بود! تونستی یکی از مهم‌ترین و گرون‌ترین قطعات گوشیت رو با موفقیت تعویض کنی. حالا کافیه مراحلی که تا اینجا اومدیم رو از آخر به اول انجام بدی تا گوشیت کامل بسته بشه. یادت نره قبل از اینکه چسب‌های دور صفحه رو محکم کنی، یه بار گوشی رو روشن کن و تاچ و تصویرش رو تست کن.
