آموزش تعویض صفحه نمایش شیائومی ردمی نوت ۷

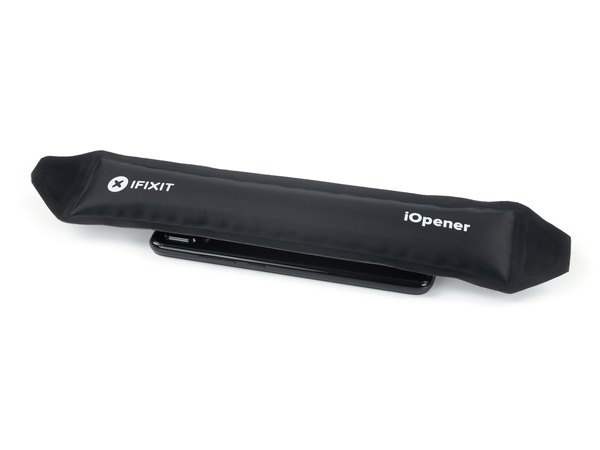

برای شروع، باید چسب‌های زیر درب پشت گوشی رو نرم کنی تا راحت‌تر باز بشه. یه iOpener یا سشوار صنعتی رو حدود دو دقیقه روی لبه‌های قاب پشتی قرار بده تا حسابی گرم بشه.

حالا یه Suction Handle (مکش‌دار) بردار و دقیقا روی لبه پایینی درب پشت، تا جایی که ممکنه نزدیک به حاشیه بچسبون.

اگه شیشه قاب پشت خیلی خرد شده و مکش‌دار بهش نمی‌چسبه، می‌تونی یه لایه نوار چسب پهن و شفاف روی کل قاب بکشی تا سطح یکدستی ایجاد بشه. اگه باز هم جواب نداد، چسب‌های خیلی قوی کارساز هستن.

مکش‌دار رو با دقت به سمت بالا بکش. هدف اینه که یه شکاف خیلی کوچیک بین شیشه پشتی و فریم گوشی ایجاد بشه تا بتونیم ابزار رو وارد کنیم.

اگه دیدی هیچ شکافی باز نمیشه، یعنی چسب‌ها هنوز سفتن. دوباره کمی بهش گرما بده تا چسب‌ها شل بشن، فقط حواست باشه بیش از حد داغش نکنی که به قطعات داخلی آسیب برسه.

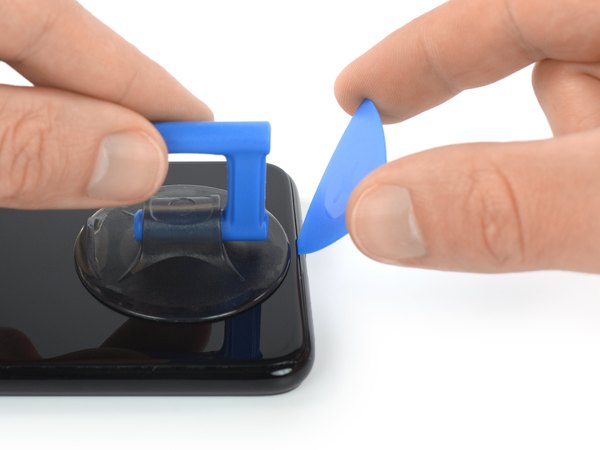

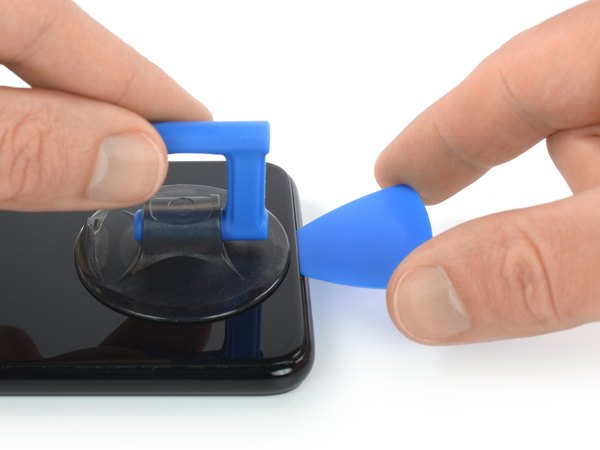

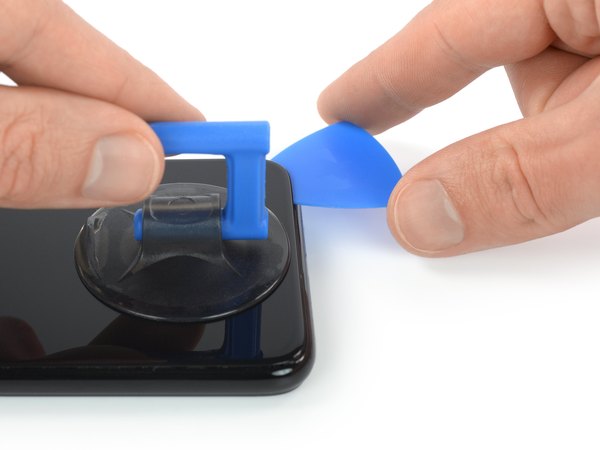

وقتی شکاف باز شد، یه پیک بازکننده (Opening Pick) رو آروم وارد همون درز کن. بعدش پیک رو به سمت گوشه پایین و سمت راست بکش تا چسب‌های اون قسمت کامل بریده بشن.

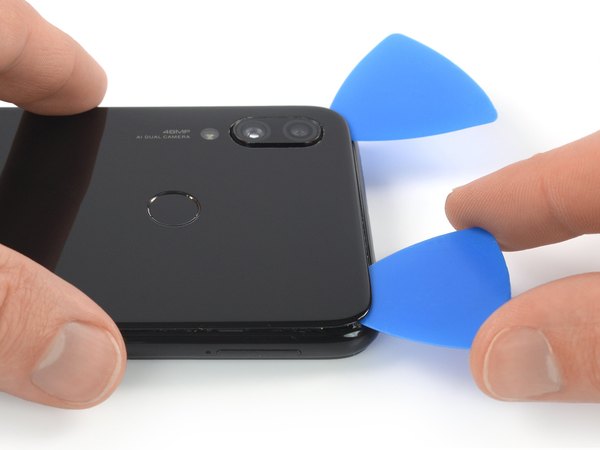

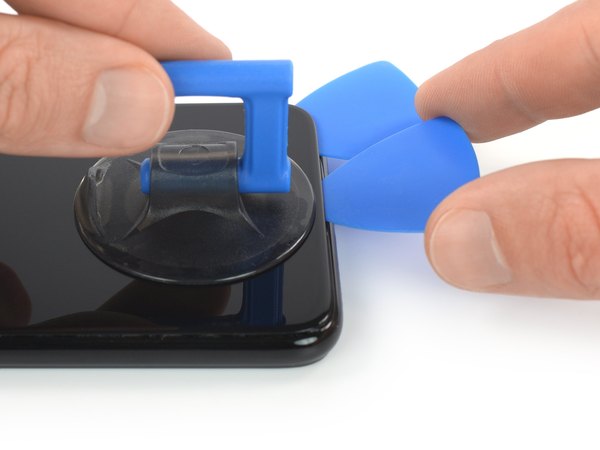

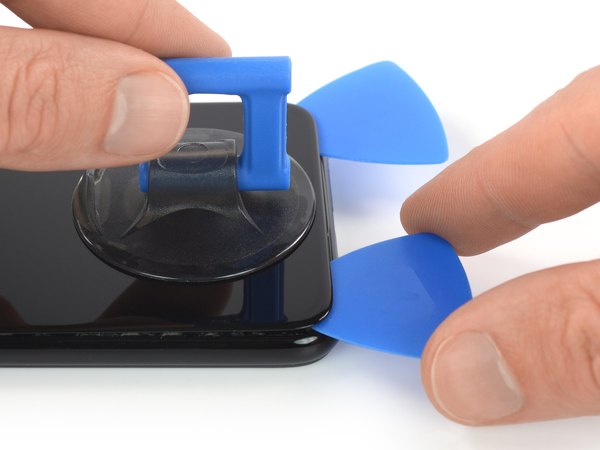

یه پیک بازکننده دیگه بردار و وارد همون شکاف پایینی کن. این بار پیک رو به سمت گوشه پایین و چپ بکش تا چسب‌های این بخش هم جدا بشن. یادت باشه پیک‌ها رو همونجا رها کنی تا چسب‌هایی که بریدی دوباره به هم نچسبن.

اگه حس کردی بریدن چسب‌ها سخت شده و پیک گیر می‌کنه، احتمالا گوشی خنک شده. دوباره از iOpener استفاده کن و اون قسمت رو گرم کن.

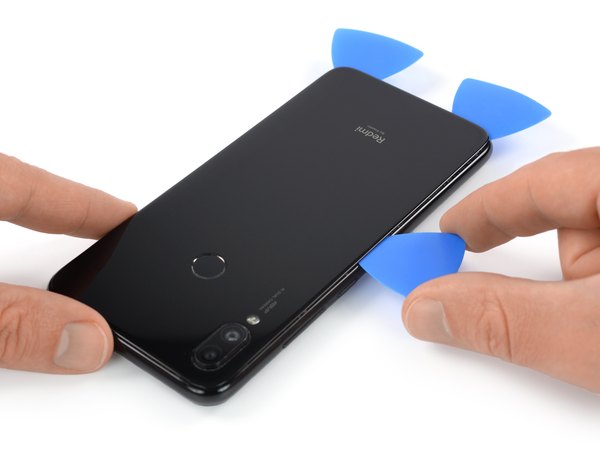

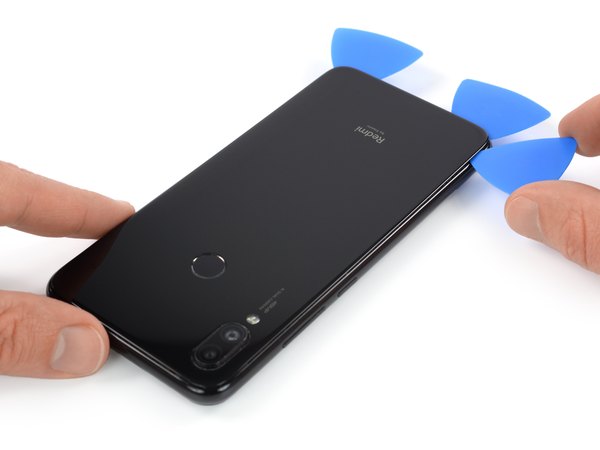

سومین پیک رو از گوشه پایین سمت چپ وارد کن. خیلی آروم پیک رو در امتداد لبه سمت چپ گوشی به سمت بالا بکش تا چسب‌های این سمت هم بریده بشن. این پیک رو هم تو گوشه بالا و سمت چپ رها کن تا مانع چسبیدن مجدد قاب بشه.

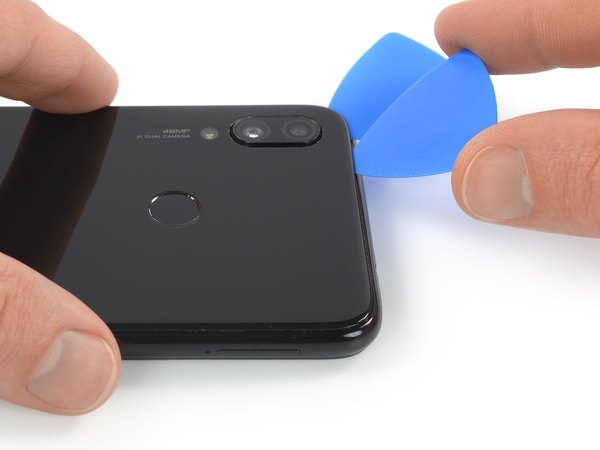

چهارمین پیک رو بیار و زیر گوشه بالا سمت چپ قاب پشتی قرار بده. حالا پیک رو در امتداد لبه بالایی گوشی بکش تا چسب‌های این قسمت هم از هم باز بشن. مثل مراحل قبل، این پیک رو هم تو گوشه بالا سمت راست نگه دار.

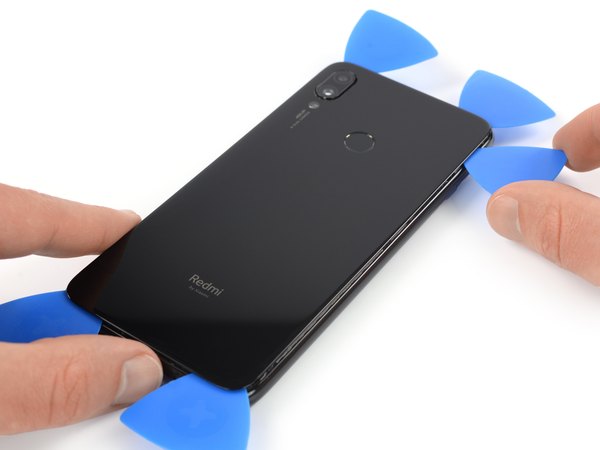

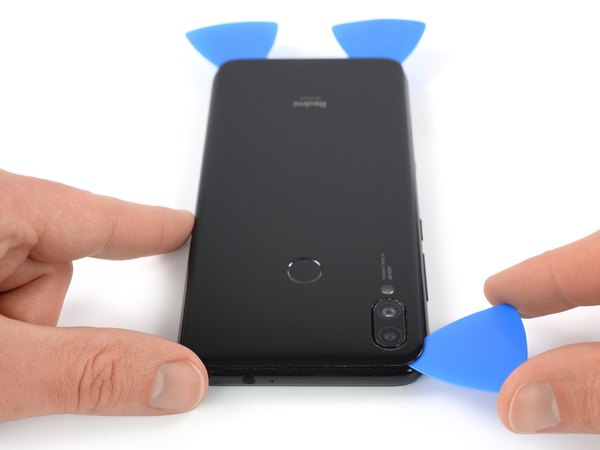

پنجمین پیک بازکننده رو در گوشه بالا سمت راست وارد کن. پیک رو روی لبه سمت راست گوشی به سمت پایین بکش تا آخرین بخش از چسب‌ها هم بریده بشن.

هشدار خیلی مهم: هنوز سعی نکن قاب پشتی رو کاملا جدا کنی! کابل فلت حسگر اثر انگشت هنوز به مادربرد وصله و کشیدن قاب می‌تونه باعث پاره شدن اون بشه.

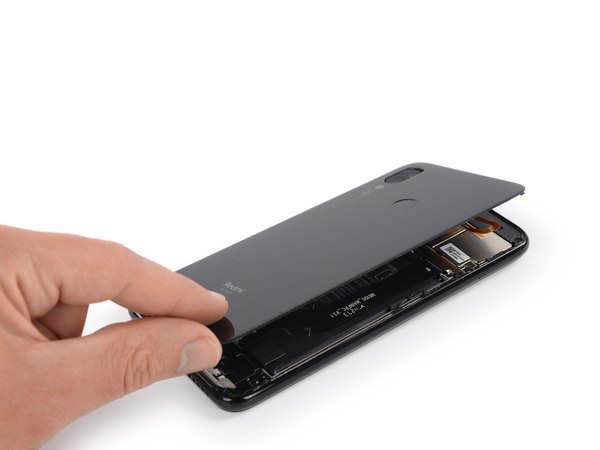

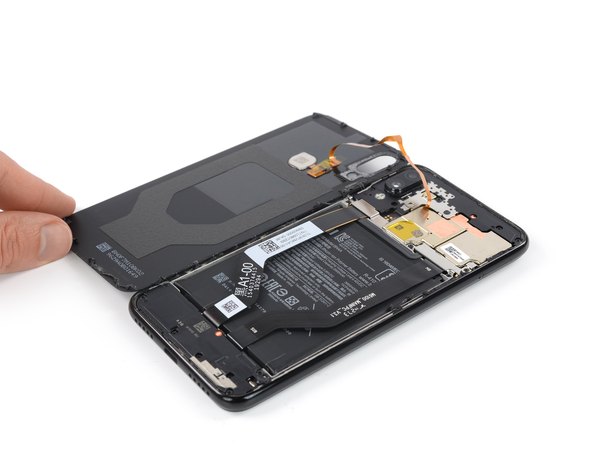

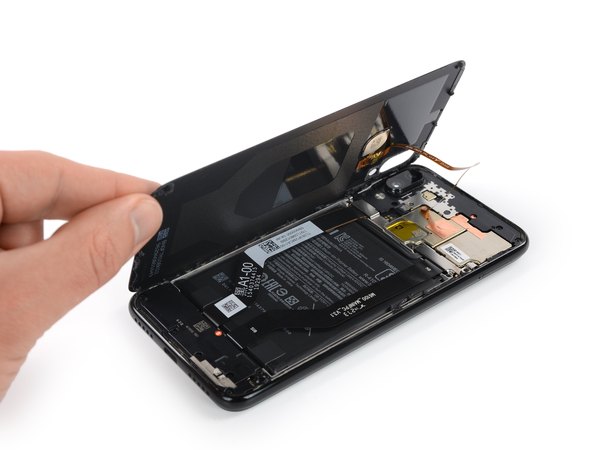

حالا قاب پشتی رو خیلی با احتیاط به سمت چپ گوشی برگردون. دقیقا مثل باز کردن جلد یه کتاب، تا بتونی به قطعات داخلی دسترسی پیدا کنی.

حواست باشه موقع برگردوندن قاب، هیچ فشار یا کشیدگی روی کابل فلت اثر انگشت وارد نشه.

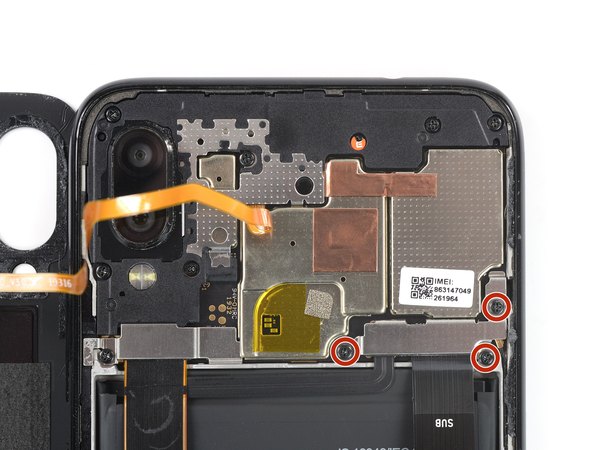

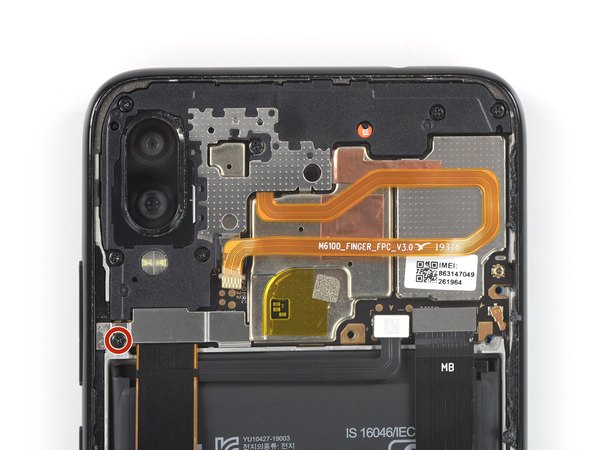

← با استفاده از یه پیچ‌گوشتی Phillips #00، سه تا پیچ 3.3 میلی‌متری که درپوش کانکتورها رو روی فریم میانی محکم کردن، باز کن.

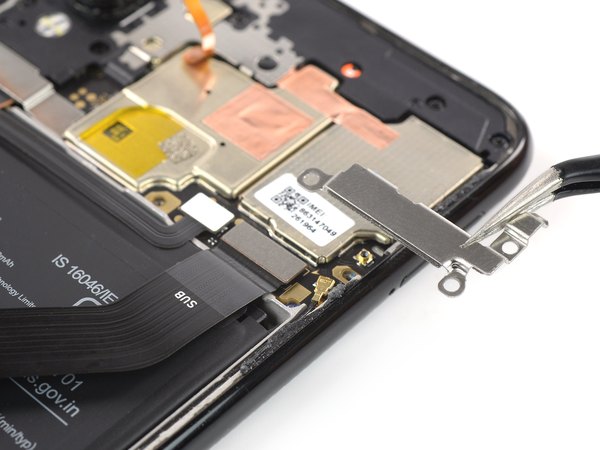

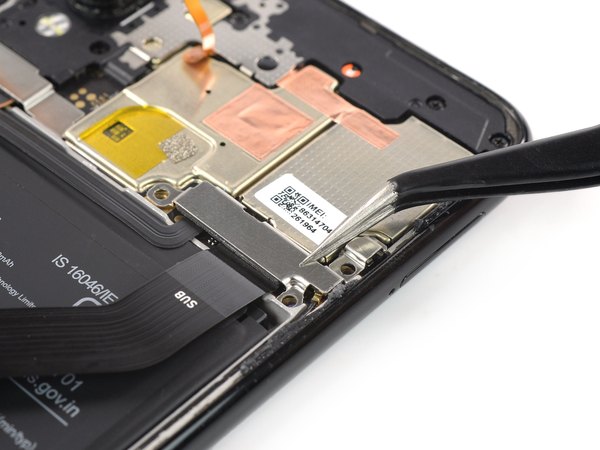

با یه پنس (Tweezers) درپوش فلزی کانکتورها رو بگیر و خیلی راحت از روی گوشی برش دار.

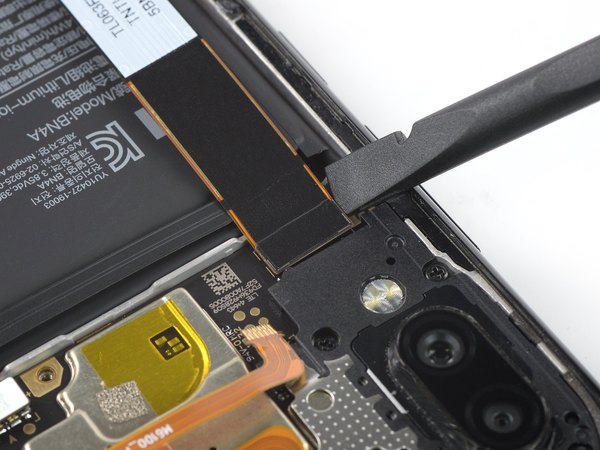

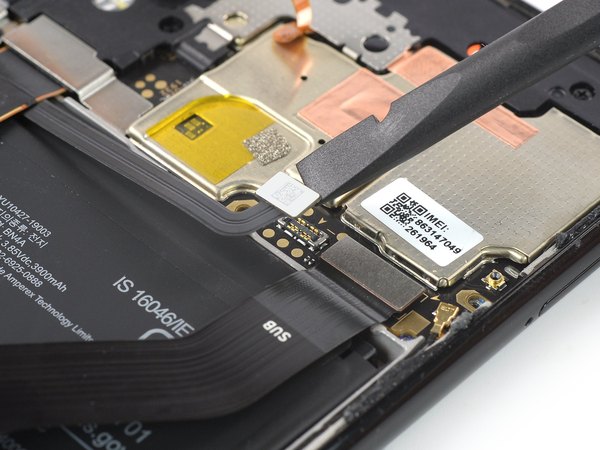

از سر تخت یه Spudger (اسپاجر) استفاده کن و کابل فلت باتری رو به آرومی به سمت بالا اهرم کن تا اتصالش از روی مادربرد قطع بشه. این کار برای ایمنی بقیه مراحل ضروریه.

برای اینکه کار تعمیر برات راحت‌تر بشه و قاب مزاحم نباشه، خیلی بهتره که کلا درب پشت رو (که حسگر اثر انگشت روشه) از بدنه گوشی جدا کنیم.

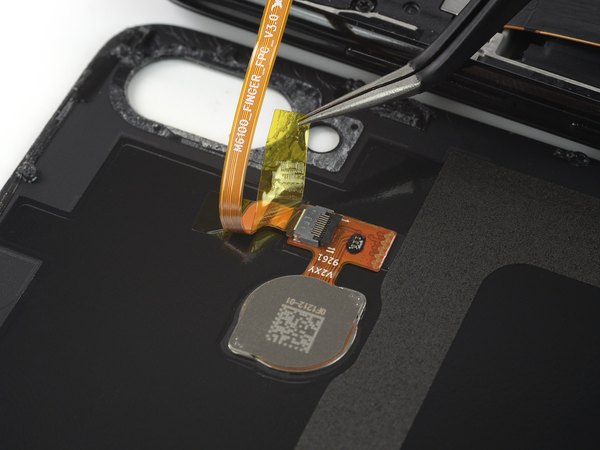

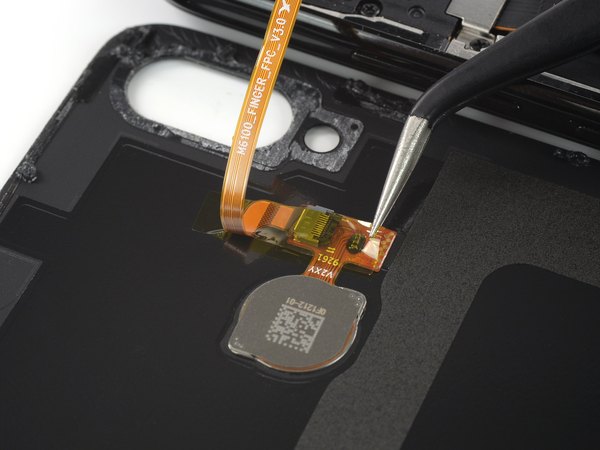

با استفاده از یه پنس، فویل محافظ زرد رنگی که روی کانکتور ZIF قرار داره رو با دقت جدا کن.

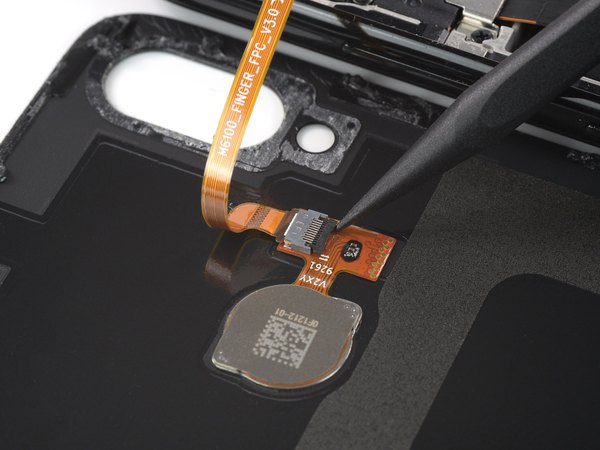

با نوک تیز اسپاجر، زبونه مشکی رنگ کانکتور ZIF رو به سمت بالا (حالت عمودی) هل بده تا قفلش باز بشه.

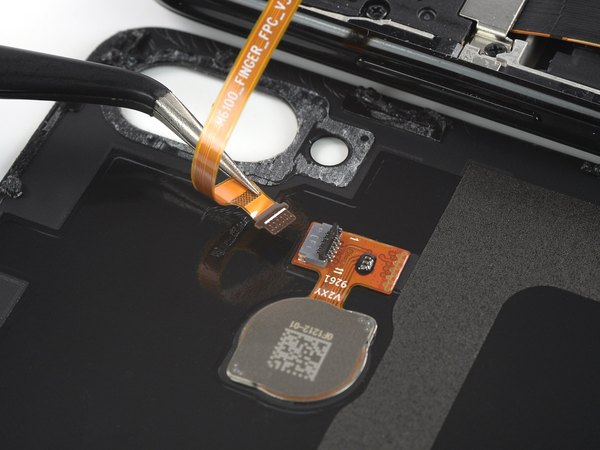

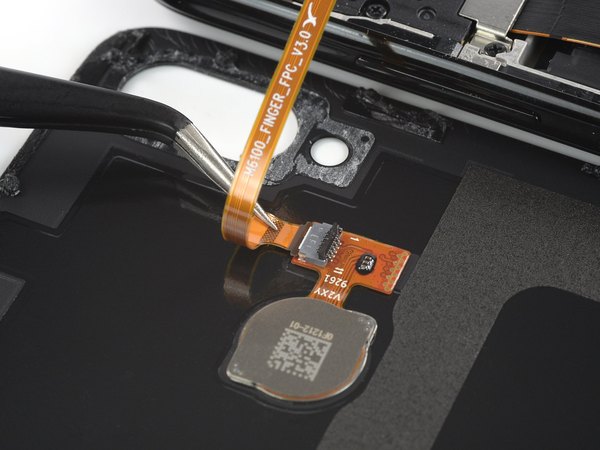

حالا که قفل کانکتور بازه، با یه پنس فلت حسگر اثر انگشت رو بگیر و مستقیم به سمت بیرون بکش تا کاملا آزاد بشه.

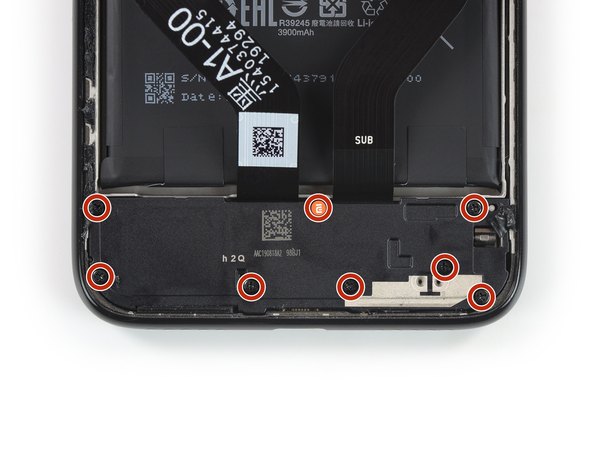

← دوباره پیچ‌گوشتی Phillips #00 رو بردار و هشت تا پیچ 3.3 میلی‌متری که ماژول بلندگو رو سر جاش نگه داشتن، باز کن.

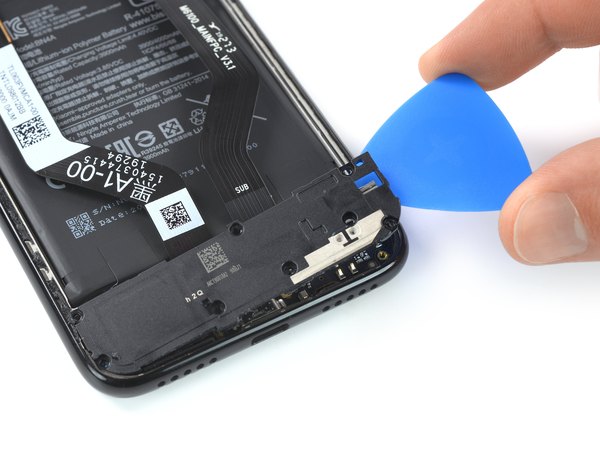

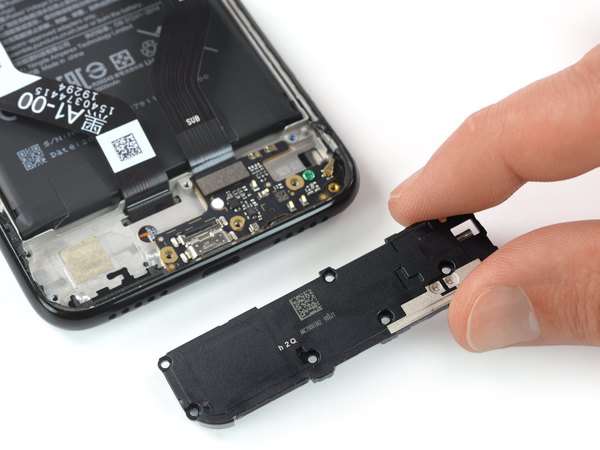

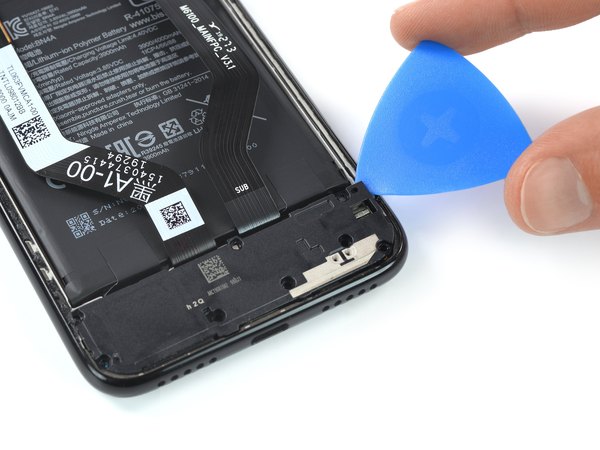

یه پیک بازکننده رو ببر زیر لبه سمت راست ماژول بلندگو. با کمک پیک، ماژول رو کمی به سمت بالا اهرم کن تا از جاش دربیاد. حالا ماژول بلندگو رو با دست بگیر و از روی گوشی برش دار.

← با پیچ‌گوشتی Phillips #00، تک پیچ 3.3 میلی‌متری درپوش کانکتور صفحه نمایش رو که به فریم وصله، باز کن.

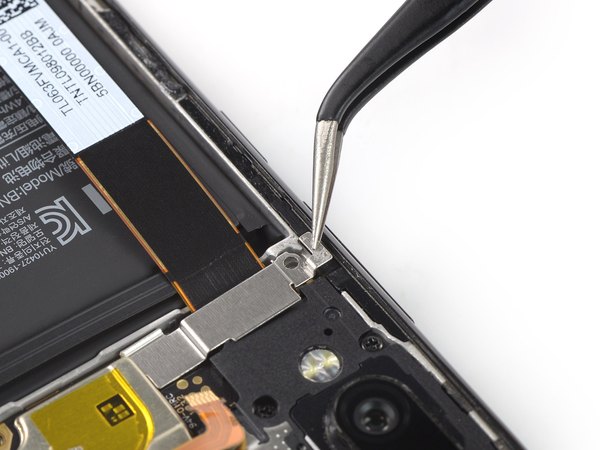

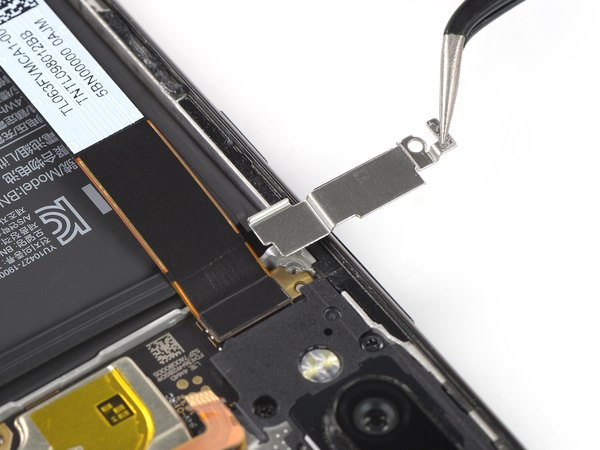

پنس رو بردار و این درپوش کوچیک رو هم به سادگی از روی گوشی بردار تا به فلت ال‌سی‌دی دسترسی پیدا کنی.

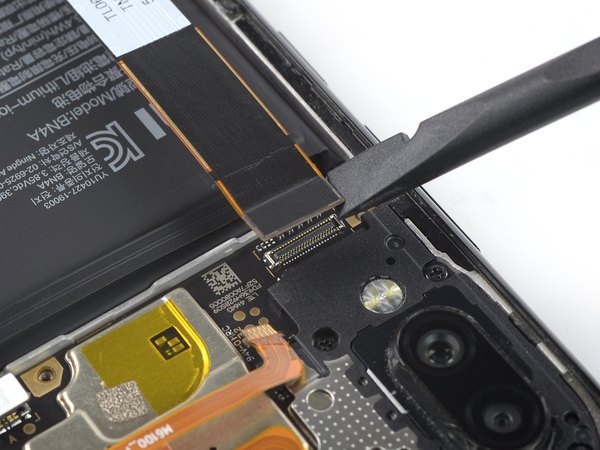

با قسمت تخت اسپاجر، زیر کانکتور فلت صفحه نمایش بنداز و به سمت بالا فشار بده تا اتصالش قطع بشه.

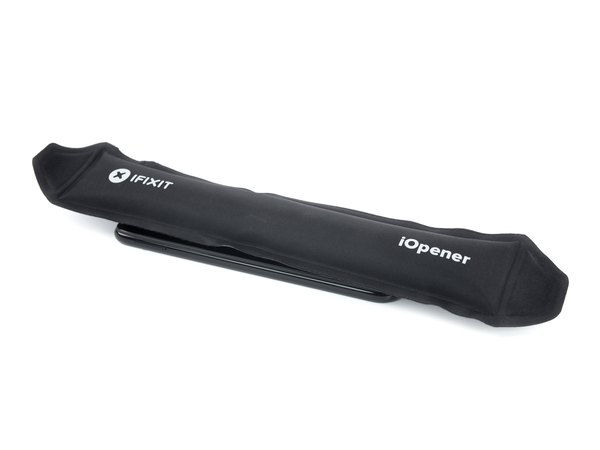

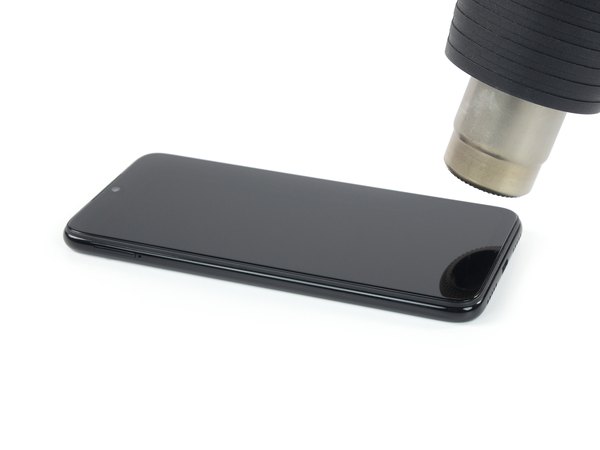

حالا باید بریم سراغ خود ال‌سی‌دی. با iOpener یا یه سشوار صنعتی، صفحه نمایش رو گرم کن تا چسب‌های زیرش نرم بشن. حداقل دو دقیقه به لبه‌ها گرما بده تا کار راحت‌تر بشه.

وقتی حس کردی صفحه نمایش با دست زدن گرم شده، مکش‌دار (Suction Handle) رو به لبه پایینی صفحه نمایش بچسبون.

اگر ال‌سی‌دی به قدری شکسته که مکش‌دار روش نمی‌مونه، حتما یه نوار چسب شفاف روی کل صفحه بکش. این کار هم جلوی ریختن شیشه‌ها رو می‌گیره و هم باعث میشه مکش‌دار خوب عمل کنه.

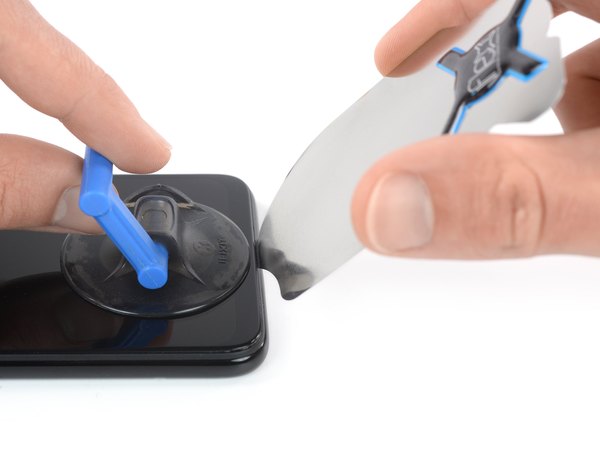

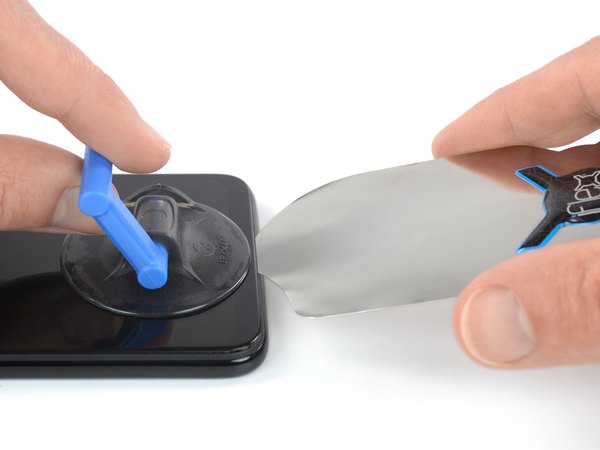

با کمک مکش‌دار، صفحه نمایش رو کمی به سمت بالا بکش تا یه شکاف کوچیک بین ال‌سی‌دی و فریم ایجاد بشه. حالا نوک ابزار فلزی iFlex رو خیلی با احتیاط تو این درز ایجاد شده وارد کن.

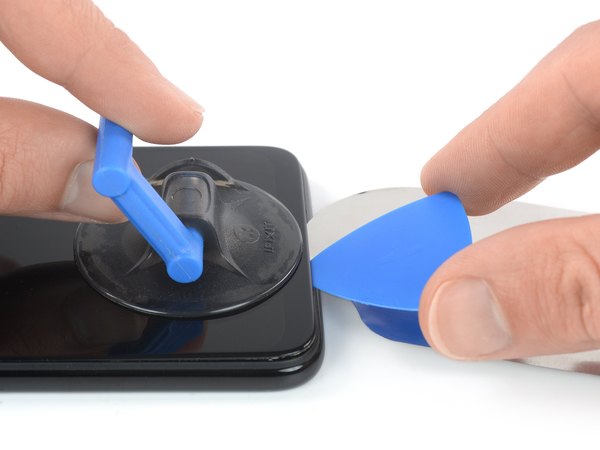

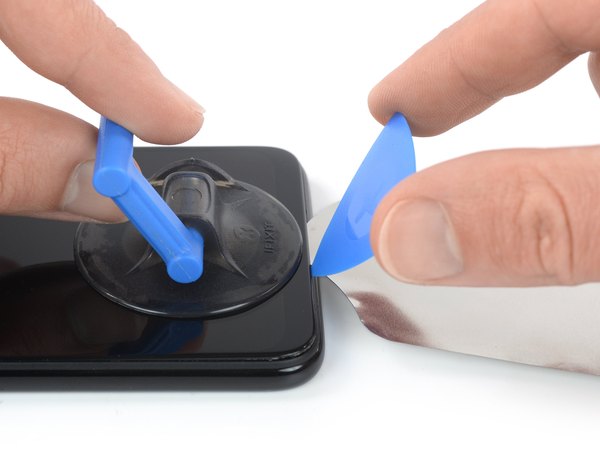

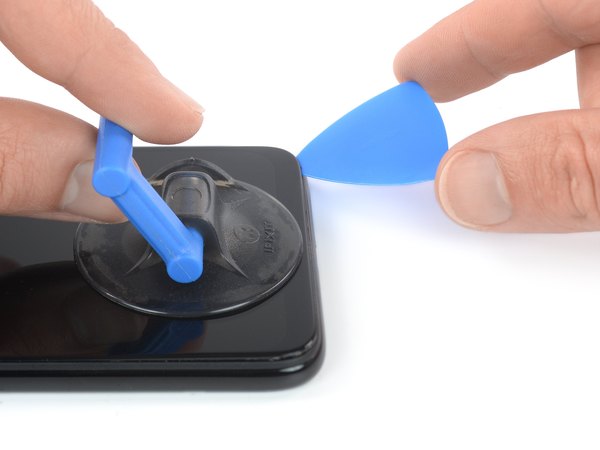

نوک یه پیک بازکننده پلاستیکی رو دقیقا کنار iFlex وارد درز کن. حالا می‌تونی iFlex رو با خیال راحت دربیاری چون دیگه نیازی بهش نداریم. پیک رو به سمت گوشه پایین و راست بکش تا چسب‌های این بخش بریده بشن و همونجا نگهش دار تا دوباره نچسبه.

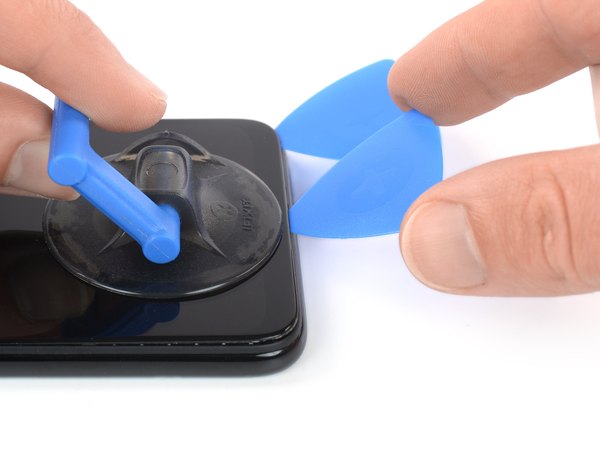

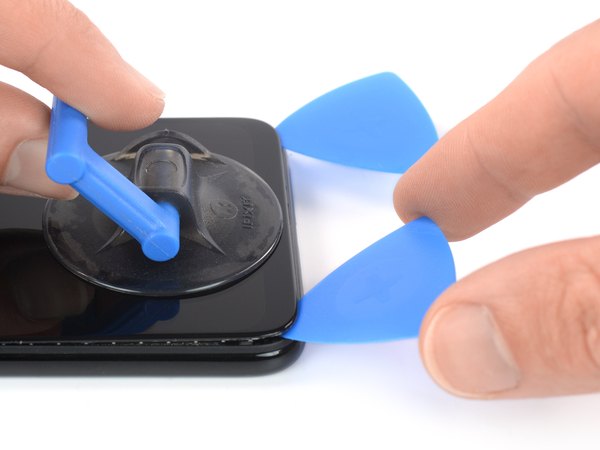

پیک دوم رو وارد کن و به سمت گوشه پایین سمت چپ بکش تا بقیه چسب‌های لبه پایینی باز بشن. هر دو پیک رو سر جاشون رها کن تا صفحه نمایش مجددا به فریم نچسبه.

باز هم اگه بریدن چسب‌ها برات سخت شد، یعنی گوشی سرد شده. کافیه دوباره با iOpener کمی لبه‌ها رو گرم کنی.

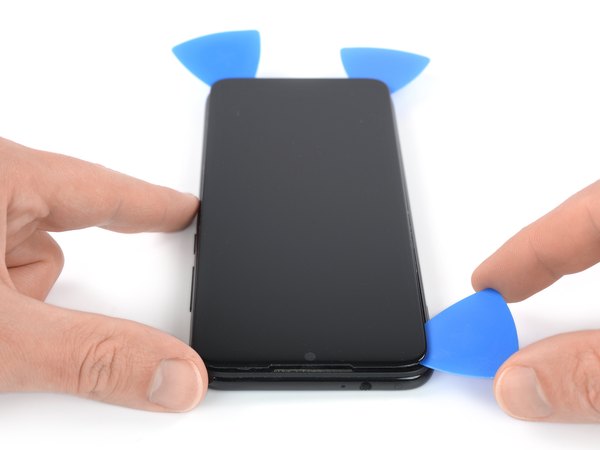

سومین پیک رو زیر گوشه پایین سمت چپ صفحه قرار بده. پیک رو به سمت بالا (تا گوشه بالا سمت چپ) بکش تا چسب‌های این لبه کامل بریده بشن. پیک رو همونجا نگه دار.

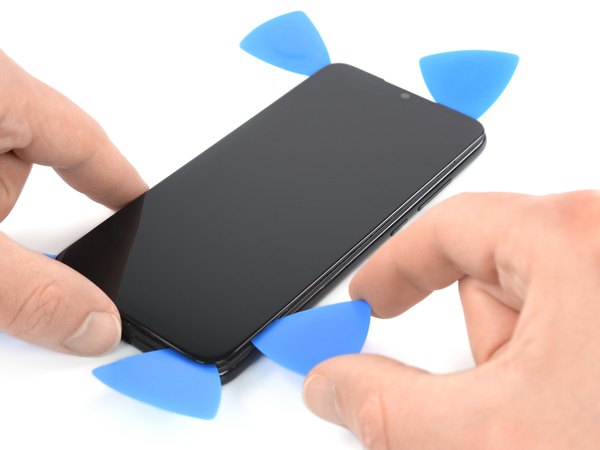

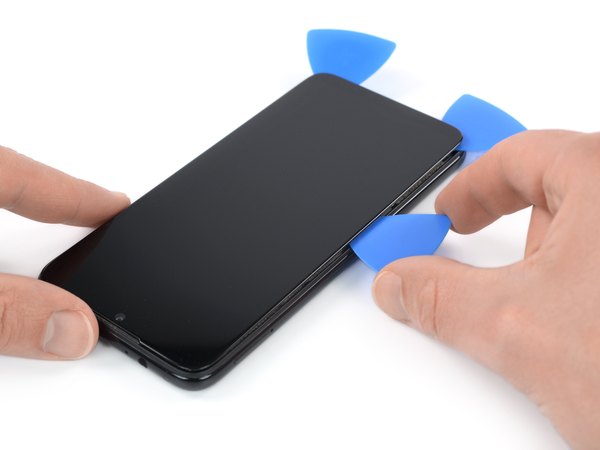

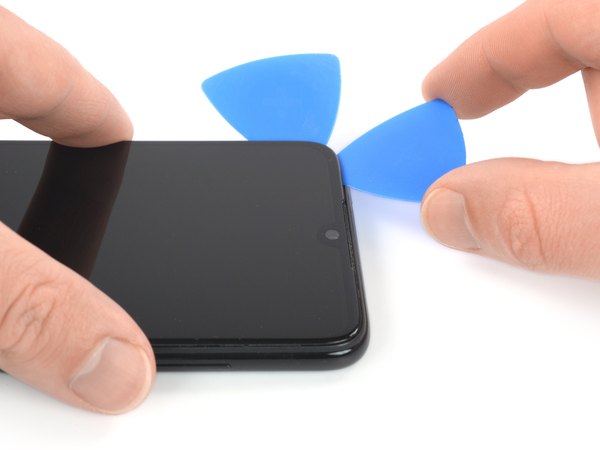

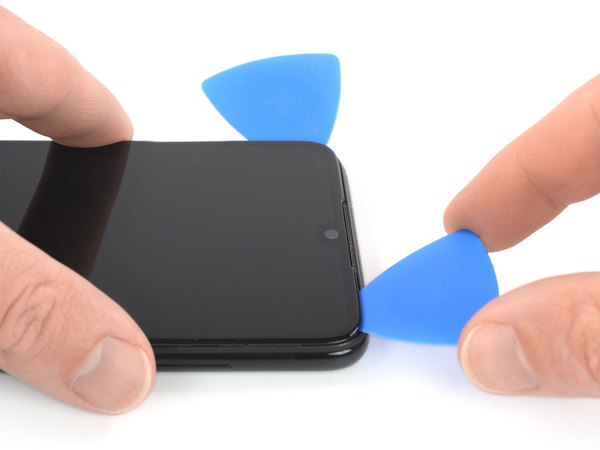

چهارمین پیک رو تو گوشه بالا سمت چپ وارد کن. اون رو در طول لبه بالایی بکش و وقتی رسیدی به گوشه راست، پیک رو همونجا رها کن.

یه نکته حیاتی: وقتی داری لبه بالایی و نزدیک دوربین سلفی رو برش می‌دی، فقط نوک پیک رو وارد کن. اگه پیک رو زیاد ببری داخل، ممکنه لنز دوربین آسیب ببینه یا کثیف بشه.

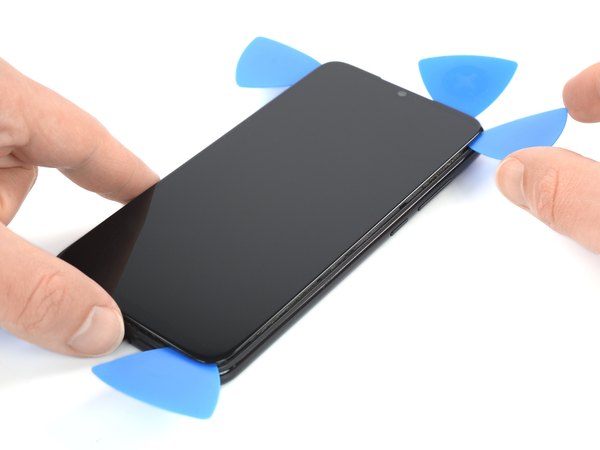

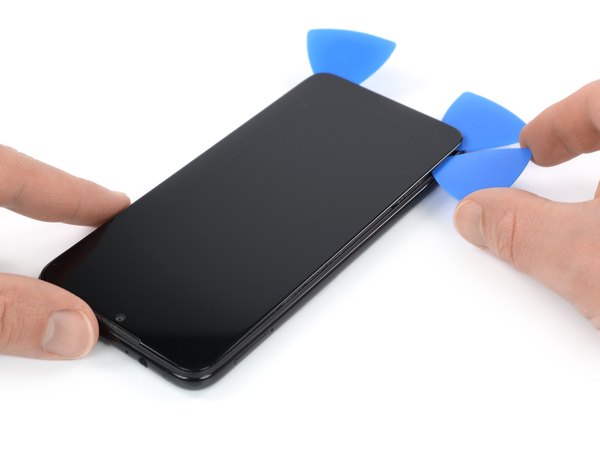

در نهایت، پنجمین پیک رو وارد کن و تو امتداد لبه سمت راست گوشی بکش تا آخرین قسمت از چسب‌های ال‌سی‌دی هم جدا بشن.

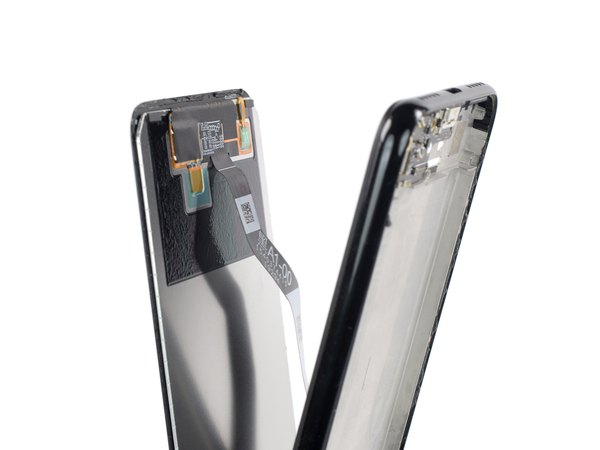

هشدار: هنوز ال‌سی‌دی رو با قدرت به سمت بالا نکش! فلت صفحه نمایش هنوز از داخل فریم رد شده و ممکنه به شاسی چسبیده باشه.

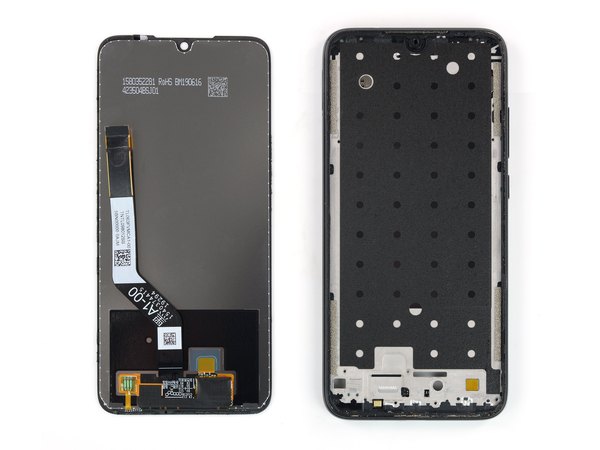

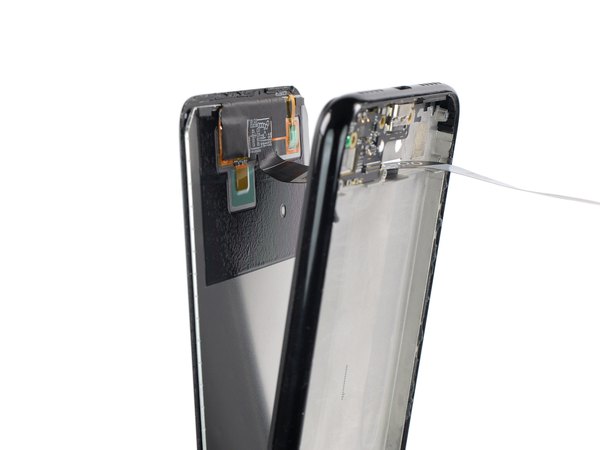

حالا صفحه نمایش رو آروم بلند کن و کابل فلت اون رو با احتیاط از شکاف فریم میانی عبور بده تا ال‌سی‌دی کاملا جدا بشه.

حواست باشه توری اسپیکر مکالمه (بالای گوشی) موقع برداشتن صفحه نمایش خیلی راحت ممکنه بیفته و گم بشه. حسابی مراقبش باش.

خب، به بخش هیجان‌انگیز کار رسیدیم! قبل از اینکه ال‌سی‌دی جدید رو برای همیشه چسب بزنی، حتما فلتش رو موقت وصل کن و گوشی رو روشن کن تا از سالم بودن تاچ و تصویر مطمئن بشی. بعدش می‌تونی باقیمونده چسب‌های قدیمی رو با الکل ایزوپروپیل (بالای 90 درصد) تمیز کنی و قطعات رو دقیقا برعکس مراحلی که رفتیم، سر هم کنی.

برای چسبوندن صفحه جدید هم می‌تونی از چسب‌های دوطرفه مخصوص یا چسب‌های مایع تعمیرات استفاده کنی تا گوشیت مثل روز اولش محکم بشه. امیدوارم این راهنمای قدم‌به‌قدم از تیم آیسی‌مدار برات مفید بوده باشه و تونسته باشی گوشیت رو با موفقیت تعمیر کنی. اگه از این آموزش لذت بردی، لینک اپلیکیشن آیسی‌مدار رو برای دوستات هم بفرست تا اونا هم بتونن از این ترفندها استفاده کنن!
