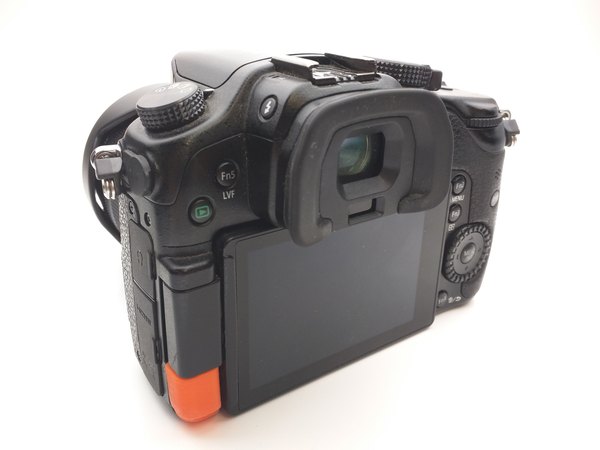

آموزش تعویض قاب لولای نمایشگر دوربین پاناسونیک Lumix GH3

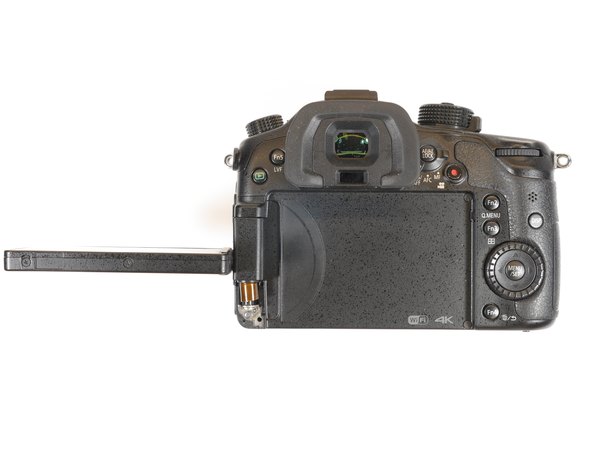

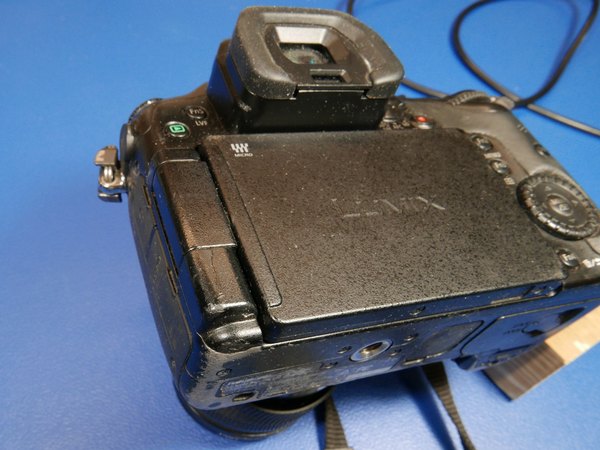

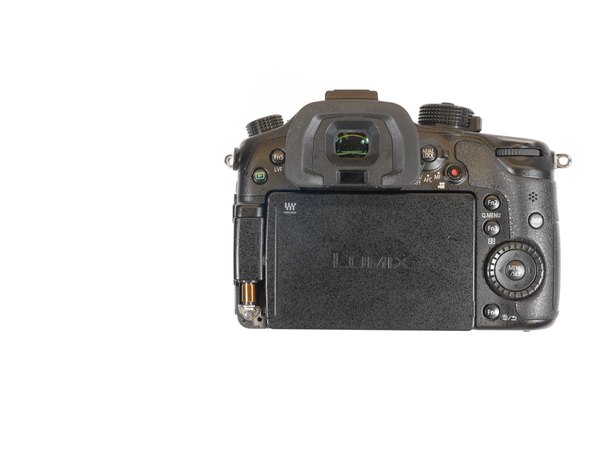

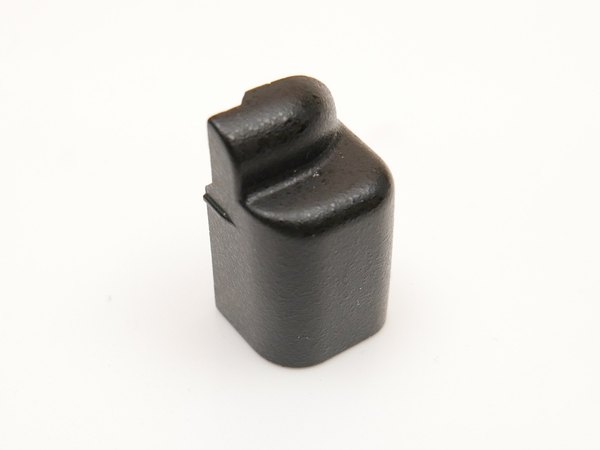

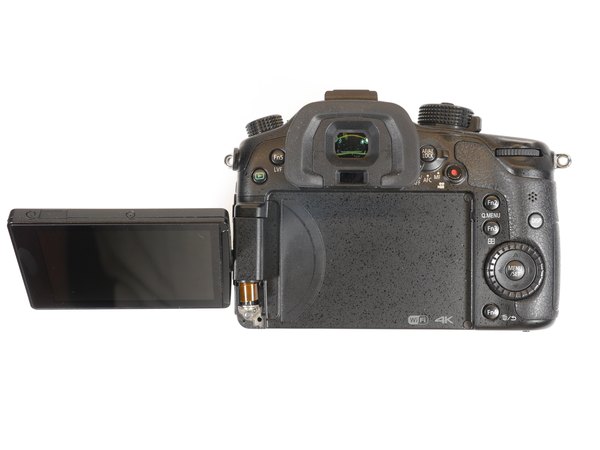

قاب لولای ال‌سی‌دی یه وظیفه خیلی مهم داره؛ این قطعه از کابل فلت تصویر در برابر آسیب‌ها و فشارهای استفاده روزمره محافظت می‌کنه.

برای اینکه نمایشگر بتونه آزادانه بچرخه، باید از بدنه اصلی جدا باشه. به همین خاطر یه کابل فلت منعطف، ارتباط تصویر رو بین برد اصلی و پنل برقرار می‌کنه.

همون‌طور که حدس می‌زنی، محافظت از این کابل برای عملکرد بدون مشکل رابط کاربری و نمایشگر کاملا حیاتیه. وقتی این قاب می‌شکنه و می‌فهمی که قطعه یدکیش تو بازار پیدا نمی‌شه، حسابی کلافه می‌شی!

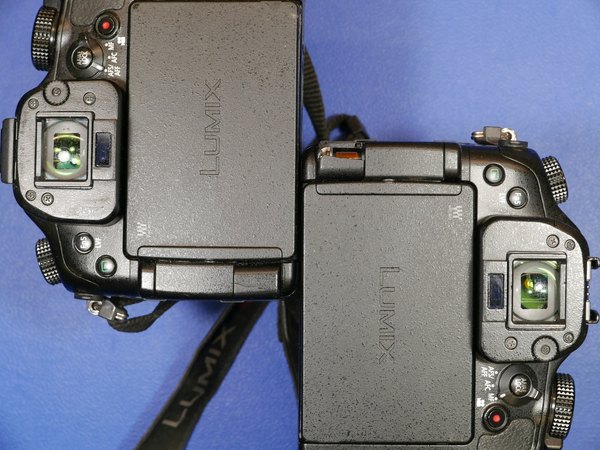

جالبه بدونی تو خیلی از مدل‌های پاناسونیک مثل سری‌های مختلف GH، این قاب لولا طراحی مشترکی داره و متأسفانه خرابی اون هم خیلی شایعه.

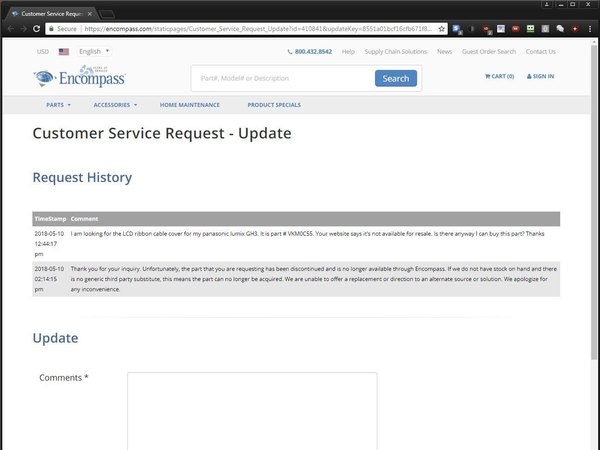

شرکت سازنده این قطعه رو با عنوان استفاده انحصاری علامت‌گذاری کرده و به همین خاطر تو بازار قطعات یدکی به صورت رسمی فروخته نمی‌شه. حتی با پیگیری از تأمین‌کننده‌های رسمی هم معمولا با جواب توقف تولید یا عدم موجودی مواجه می‌شی. این محدودیت‌ها باعث می‌شه تعمیر این بخش از دوربین با قطعه اورجینال فابریک خیلی سخت و گاهی غیرممکن بشه.

حتی مراکز تعمیراتی معتبر هم معمولا از فروش تکی این قطعات پلاستیکی خودداری می‌کنن.

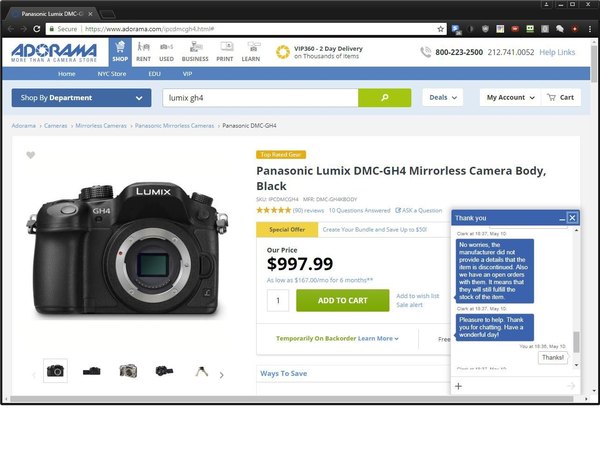

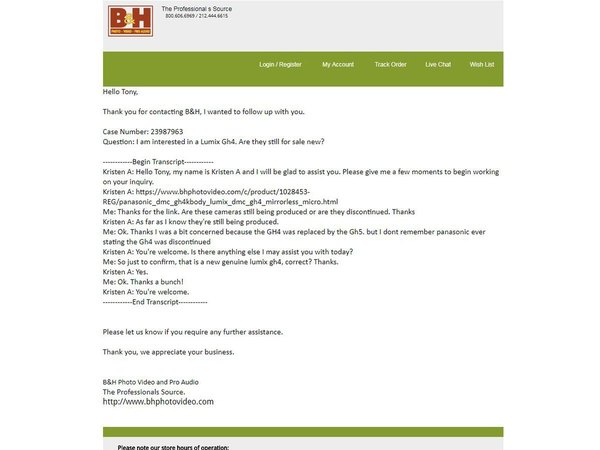

منطقیه که بعد از چند سال، تولید یه قطعه متوقف بشه؛ اما برای دوربینی که هنوز استفاده می‌شه و زنده است، این موضوع واقعا دردسرسازه. با وجود اینکه خیلی از این دوربین‌ها هنوز تو دست عکاس‌ها دارن به خوبی کار می‌کنن، اما پشتیبانی از قطعات ظاهریشون ضعیفه. حتی تو فروشگاه‌های بزرگ هم ممکنه این سری از دوربین‌ها هنوز خرید و فروش بشن.

پس وقتی دوربینی از نظر سخت‌افزاری کاملا سالمه، نباید به خاطر یه قاب پلاستیکی کوچیک کنار گذاشته بشه.

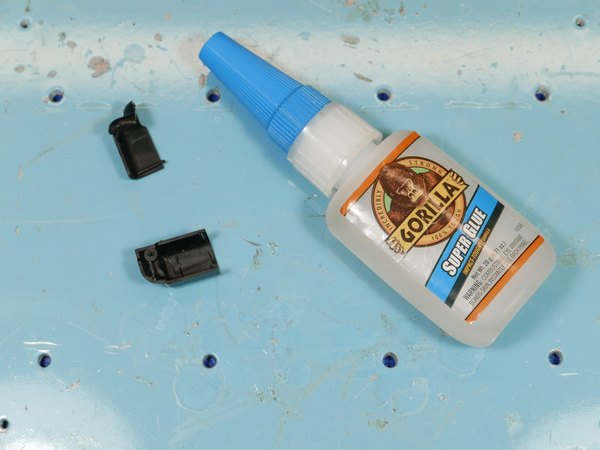

به جای اینکه با چسب نواری و چسب قطره‌ای ظاهر دوربینت رو خراب کنی، بهترین راه اینه که دست به کار بشی و از یه قطعه جایگزین با طراحی بهتر (مثلا پرینت سه‌بعدی) استفاده کنی.

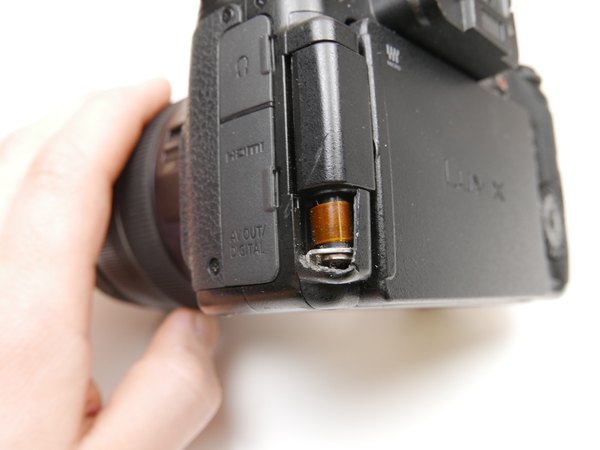

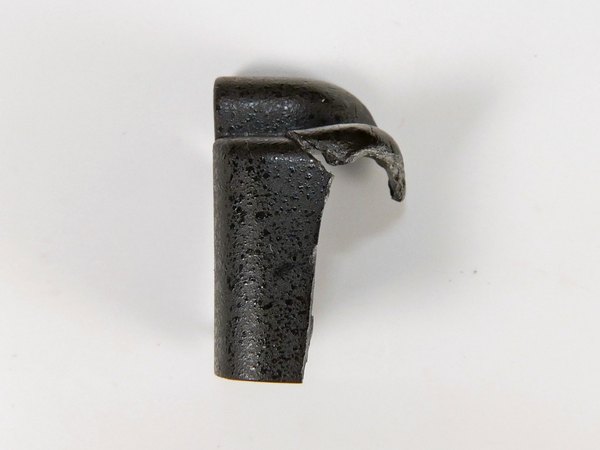

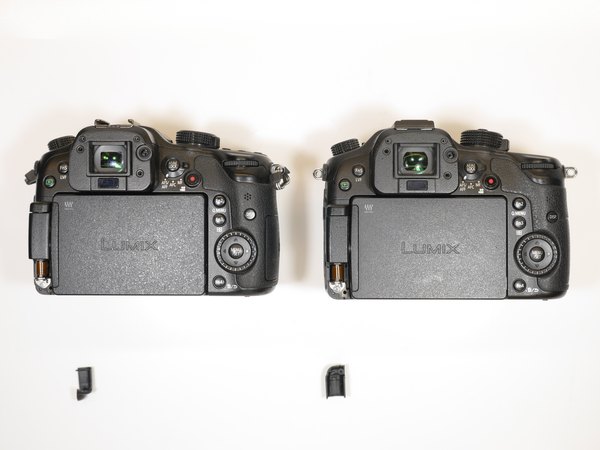

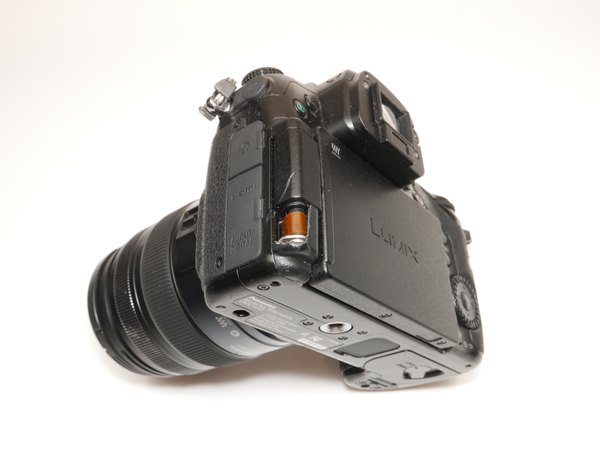

قبل از شروع فرآیند ساخت، بیایم دقیق بررسی کنیم که اصلا چرا این قاب لولا اینقدر زود می‌شکنه. اگر دوربین رو چند بار روی میز بذاری و برداری، متوجه می‌شی که این لبه پلاستیکی معمولا اولین نقطه‌ایه که با سطح سخت میز برخورد می‌کنه.

مگر اینکه دوربین رو همیشه خیلی با احتیاط و ملایمت روی زمین بذاری؛ در غیر این صورت این ضربه‌های ریز و مداوم کار خودشون رو می‌کنن و قطعه خرد می‌شه.

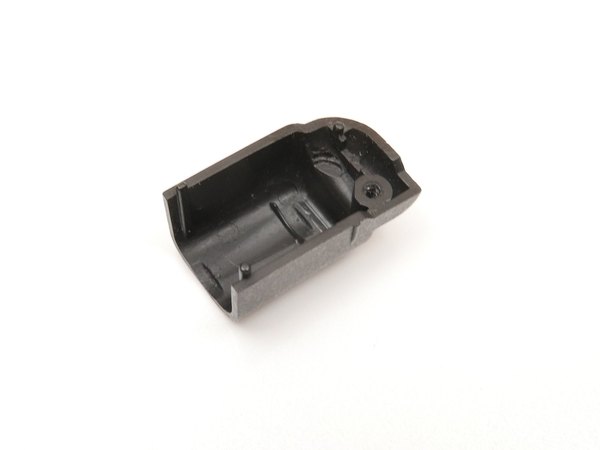

برای مدل‌سازی یه قطعه جایگزین، اول باید تمام زوایا، خطوط درز و ضخامت‌های قطعه اصلی به دقت بررسی بشه. بهترین راه، لمس قطعه و بررسی عیوبشه. این قطعه با وجود ابعاد کوچیکش، هندسه نسبتا پیچیده‌ای داره که برای مدل‌سازی دقیق نیاز به دقت بالایی داره.

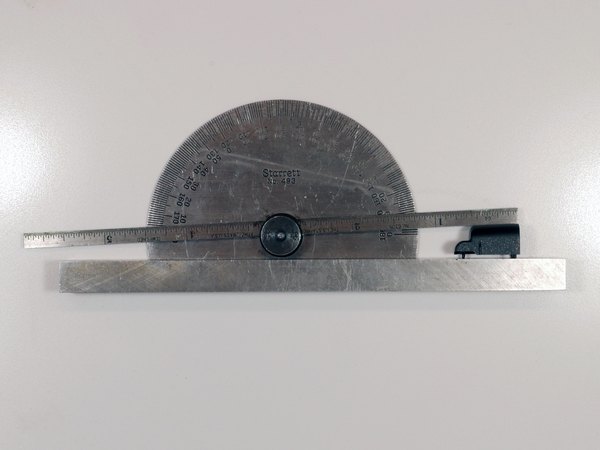

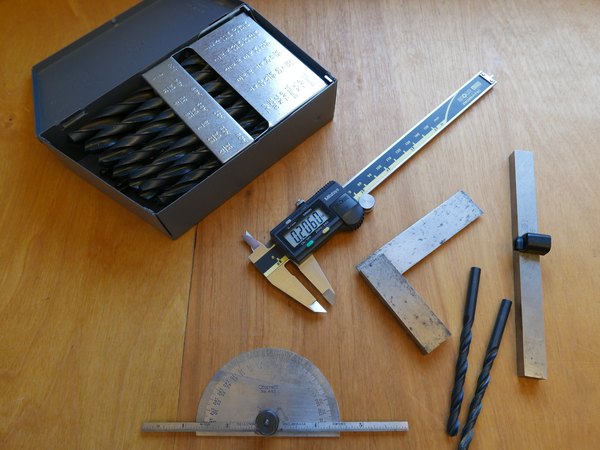

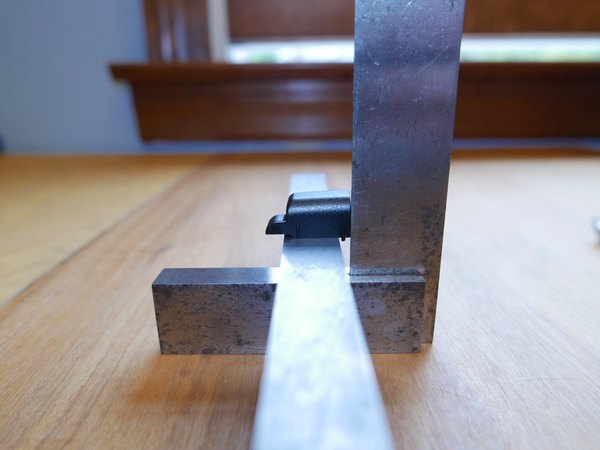

با استفاده از یه کولیس دقیق، یه نقاله و چند تا مته برای اندازه‌گیری قطر سوراخ‌ها، می‌شه ابعاد این قطعه رو به خوبی مهندسی معکوس کرد.

تجسم این قطعه تو ذهن و درک اینکه چطور تو فرآیند قالب‌گیری تزریقی ساخته شده، کمک بزرگی به مدل‌سازی سه‌بعدی دقیق‌تر اون می‌کنه.

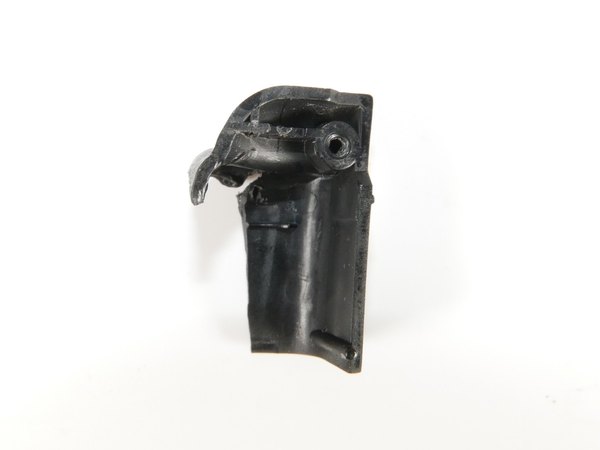

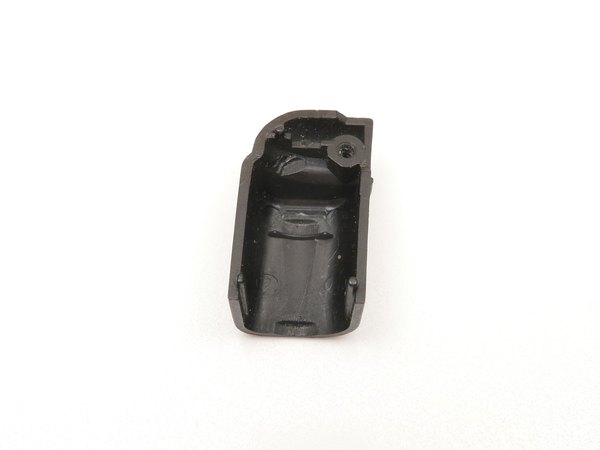

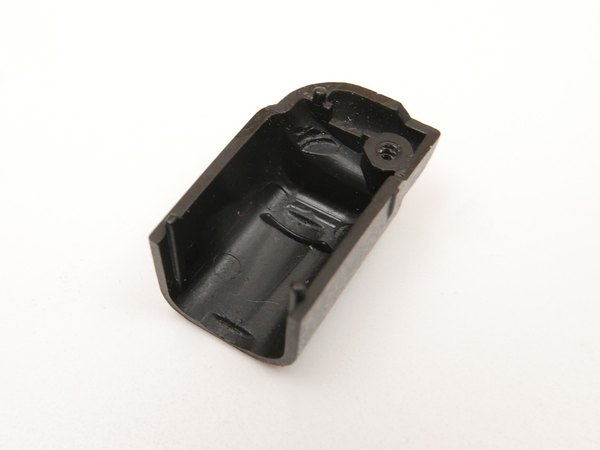

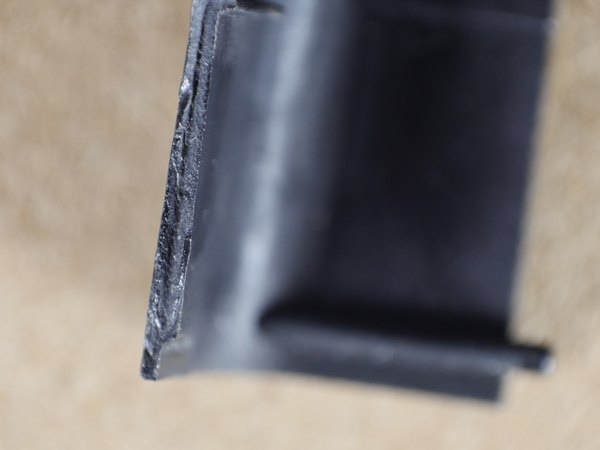

خوشبختانه اگر قاب شکسته رو بررسی کنی، ضخامت دقیق دیواره‌ها تو نقطه برخورد کاملا مشخص می‌شه که برای طراحی مجدد خیلی به درد می‌خوره.

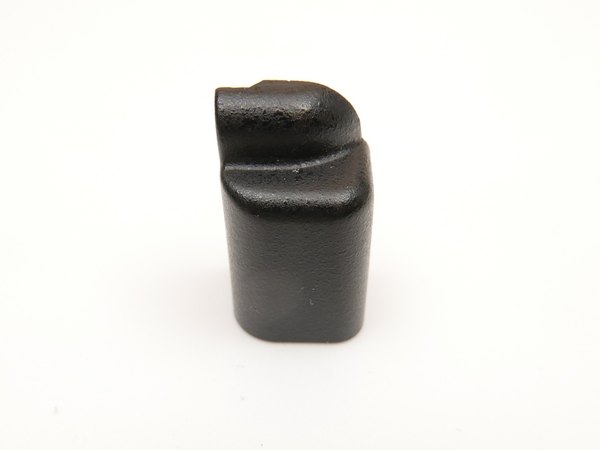

این قاب زوایای عجیبی داره و فقط دو تا از وجه‌های اون کاملا صاف و مربعی هستن. بقیه بخش‌ها زوایای ترکیبی و منحنی‌های پیچیده دارن.

برای مدل‌سازی دقیق، باید پین‌های کوچیکی که داخل بدنه می‌رن رو هم دقیقا اندازه بگیریم تا قطعه جدید کاملا بدون لقی سر جاش کیپ بشه. لبه‌های پایینی قطعه هم با وجود اینکه در نگاه اول افقی به نظر می‌رسن، اما کاملا تو یک راستا نیستن. علاوه بر این، لبه‌های بالایی هم زاویه درفت 2 درجه‌ای دارن تا موقع تولید، راحت‌تر از قالب خارج بشن.

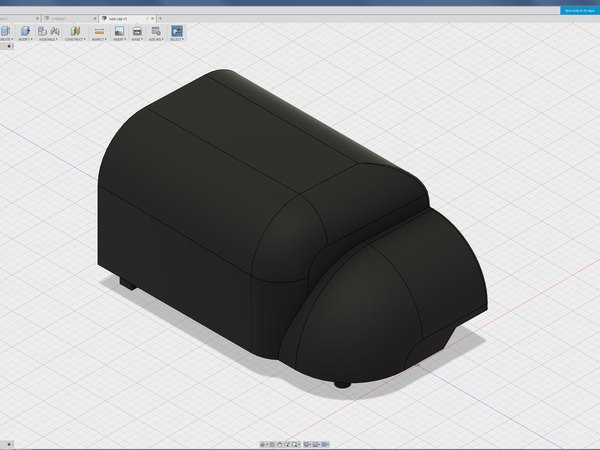

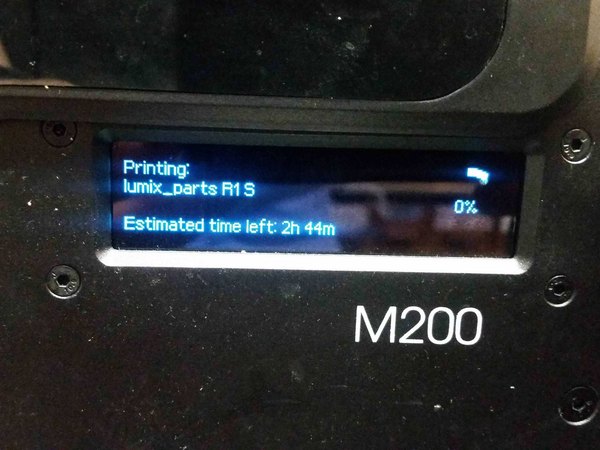

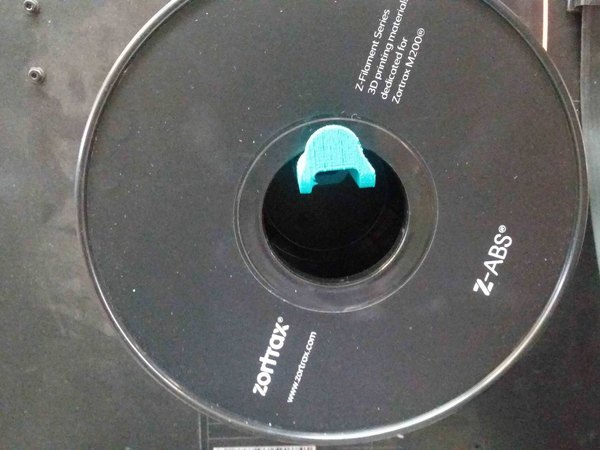

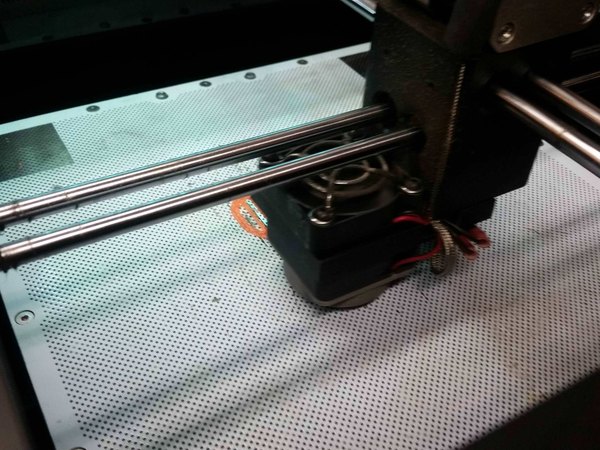

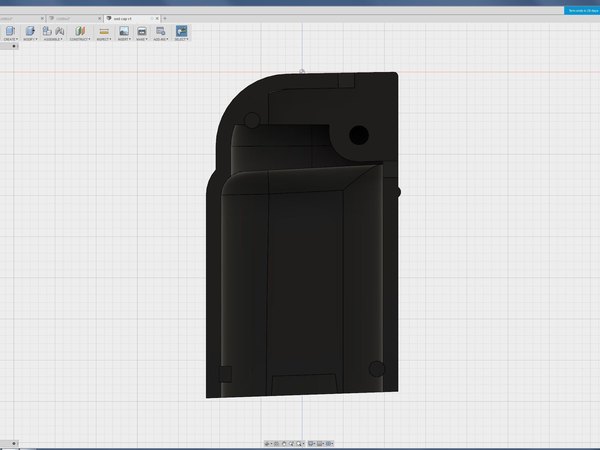

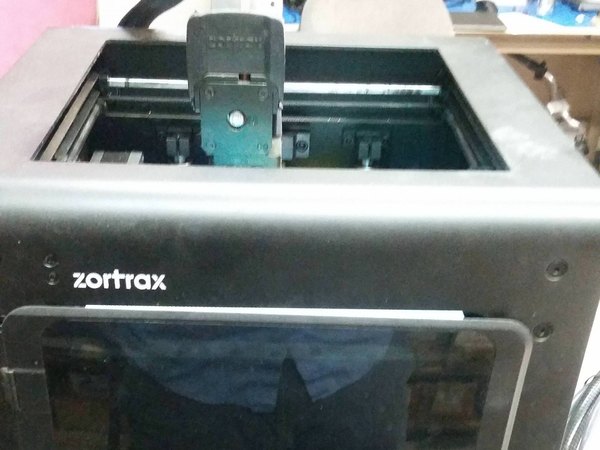

بعد از طراحی دقیق فایل CAD، قطعه با پرینتر سه‌بعدی از نوع FDM و با استفاده از فیلامنت مقاوم ABS پرینت گرفته می‌شه تا به صورت عملی تست بشه.

پلاستیک ABS به خاطر مقاومت بالا و در دسترس بودنش انتخاب خیلی خوبیه. البته اگر از فیلامنت‌های مقاوم در برابر اشعه UV استفاده کنی، برای کار تو محیط بیرون و زیر آفتاب عالی می‌شه.

استفاده از پرینترهای رزینی (SLA) اینجا خیلی مناسب نیست؛ چون ضخامت دیواره‌ها کمه و رزین به مرور زمان زیر نور خورشید ترد و شکننده می‌شه.

علاوه بر این، قطعات رزینی ممکنه بعد از مدتی تغییر رنگ بدن یا کمی تغییر شکل داشته باشن که برای قطعه ظریف دوربین اصلا جالب نیست.

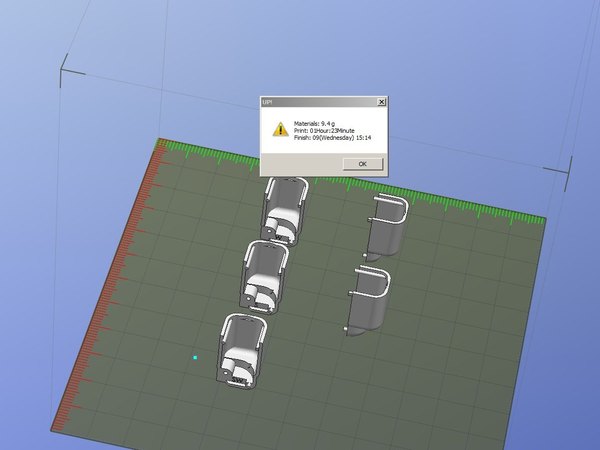

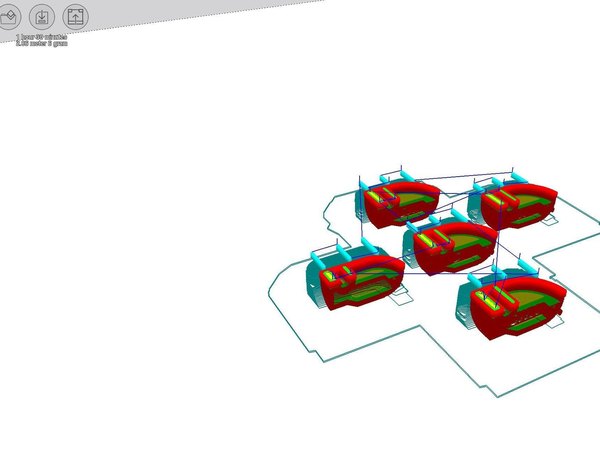

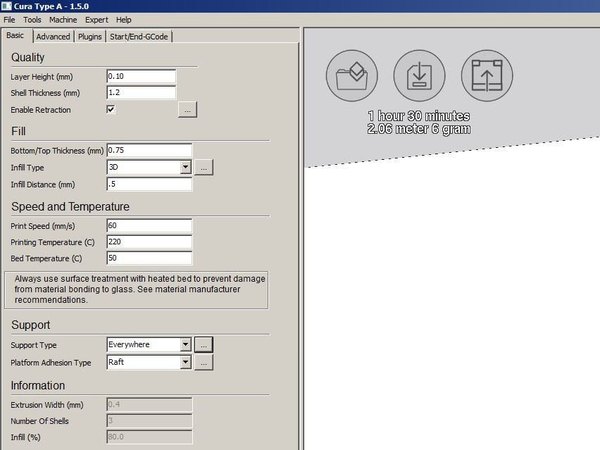

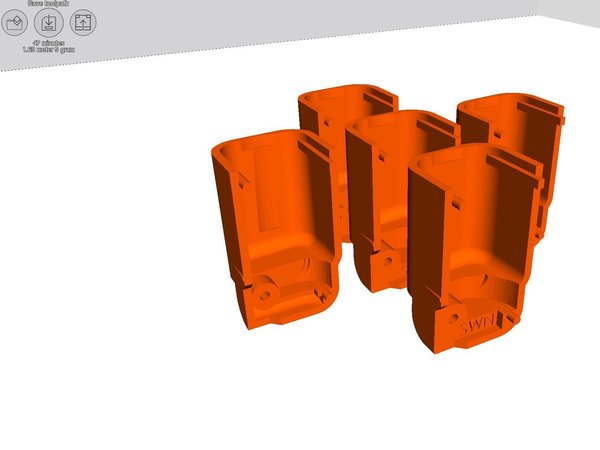

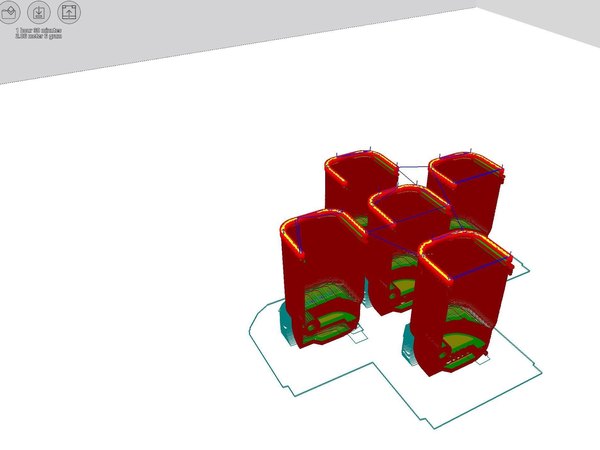

با استفاده از نرم‌افزارهای اسلایسر، قطعه رو تو بهترین زاویه روی صفحه کار قرار می‌دیم تا زمان پرینت و کیفیت سطح بهینه‌سازی بشه.

نرم‌افزار اسلایسر وظیفه داره ساختار داخلی و ساپورت‌ها رو برای پرینت این قطعه ظریف ایجاد کنه.

در نهایت فایل STL به کدهای حرکتی (G-code) مخصوص پرینتر تبدیل می‌شه.

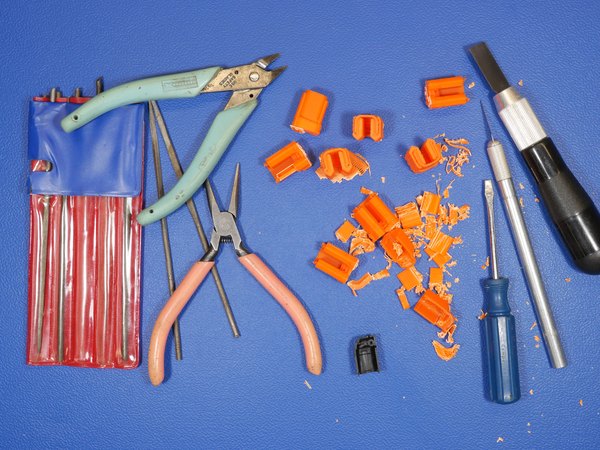

تمیز کردن ساپورت‌های این قطعه کوچیک نیاز به حوصله داره. چون ضخامت دیواره خیلی کمه، با کمترین فشار اشتباه ممکنه قطعه اصلی رو بشکنی.

حواست باشه موقع جدا کردن ساپورت‌ها عجله نکنی! خیلی راحت ممکنه قطعه اصلی رو همون اول کار بشکنی، پس آروم و با دقت کار کن.

برای اینکه سطح نهایی پرینت FDM صاف و تمیز دربیاد، یه مقدار سمباده‌کاری ملایم می‌تونه خیلی به ظاهر قطعه کمک کنه.

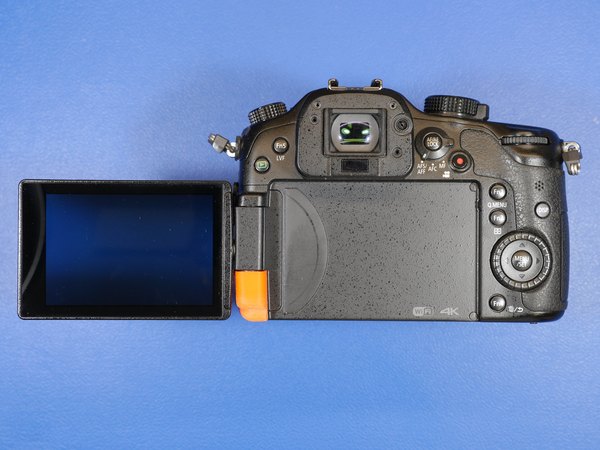

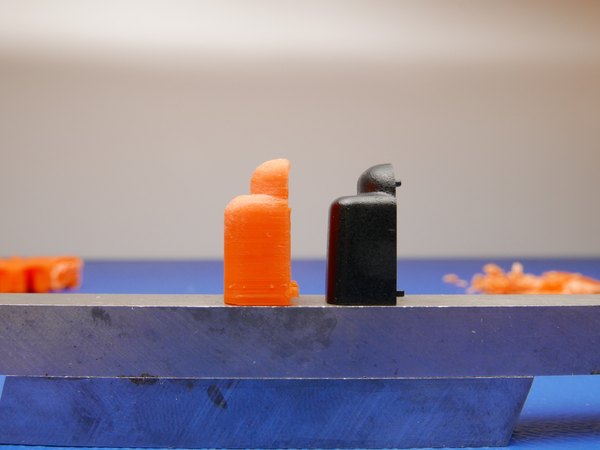

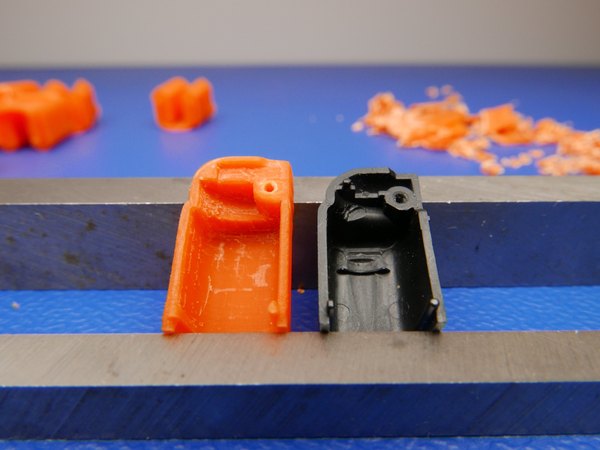

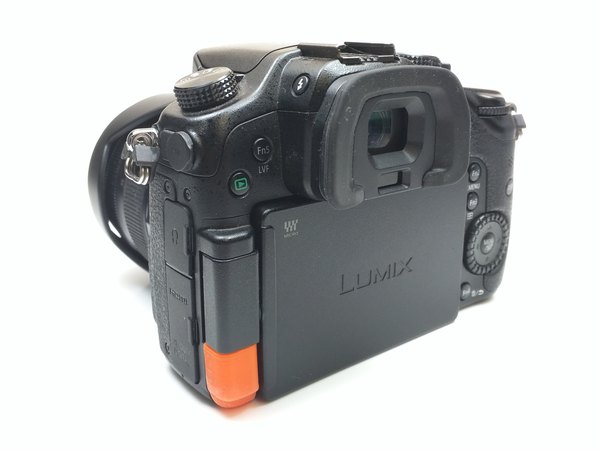

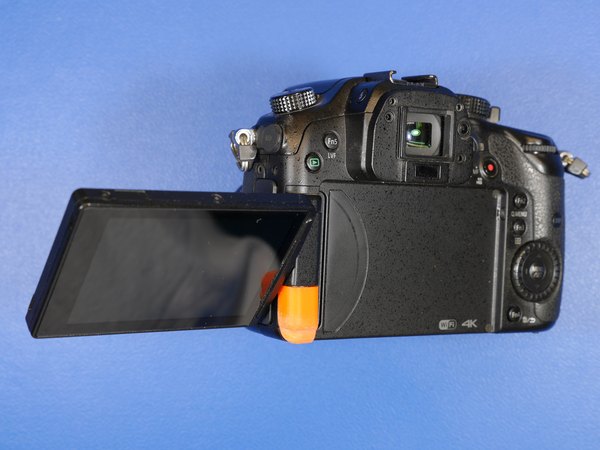

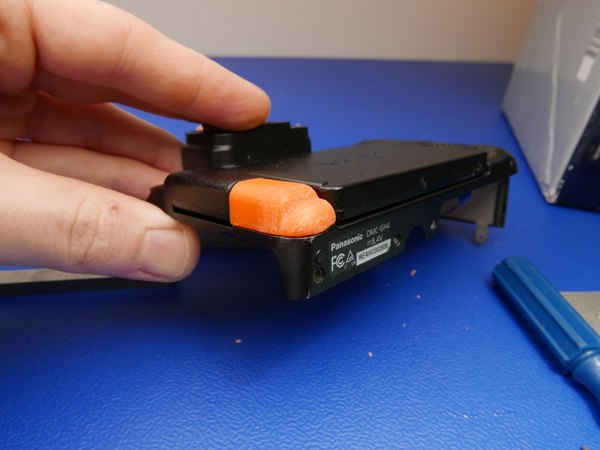

قطعه پرینت‌شده اگر درست طراحی شده باشه، با همون پیچیدگی‌های قطعه اصلی به خوبی سر جاش می‌شینه. جای پیچ‌ها باید دقیق باشه تا قاب جدید دقیقا مثل قطعه اورجینال پاناسونیک محکم سر جاش فیکس بشه.

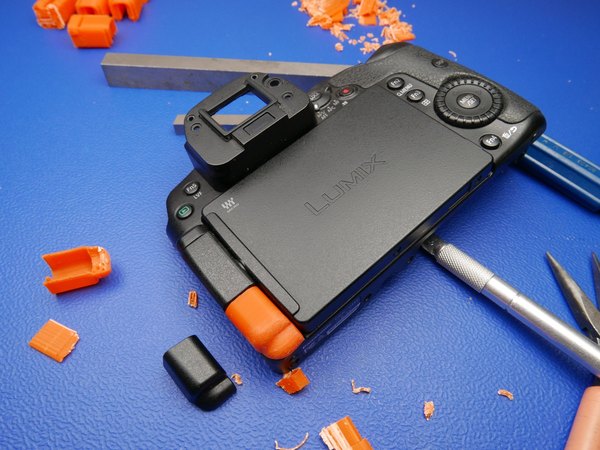

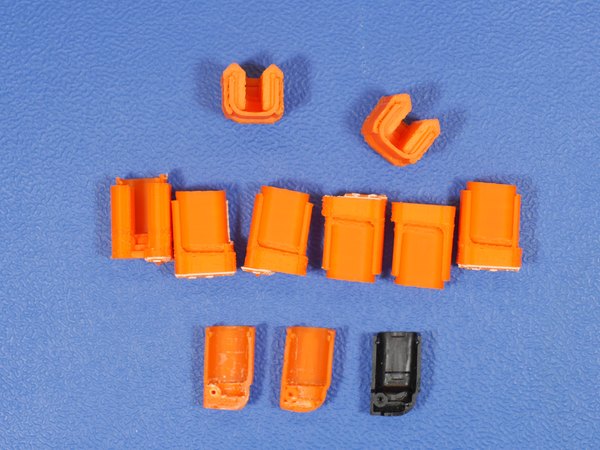

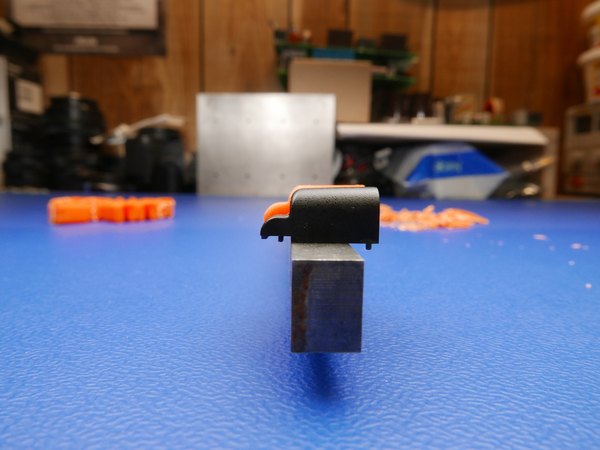

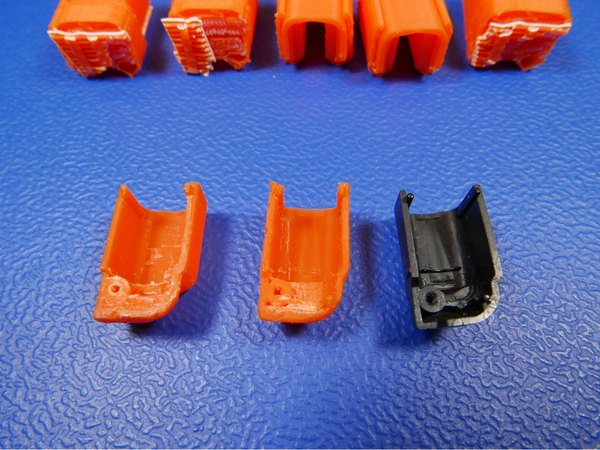

برای اطمینان، چند نسخه مختلف با تغییرات جزئی پرینت گرفته می‌شه تا بهترین و فیت‌ترین حالت ممکن انتخاب بشه. داشتن چند قطعه زاپاس برای زمان سمباده‌کاری هم ایده خوبیه.

برای اینکه نسخه‌های مختلف قاطی نشن، می‌تونی حروف یا اعدادی رو زیر قطعه (جایی که دید نداره) حک کنی تا بدونی کدوم نسخه رو داری تست می‌کنی. حرف S برای نسخه‌ای با لبه‌های پله‌ای اصلاح‌شده. حرف W برای نسخه‌ای با قوس بازتر. حرف N برای نسخه‌ای با طول شیاردار تنظیم‌شده.

وقتی داریم یه قطعه رو دوباره می‌سازیم، بهترین فرصته که نقاط ضعف طراحی قبلی رو برطرف کنیم و یه نسخه ارتقایافته بسازیم. تو این طراحی جدید، سه تا بهبود اساسی نسبت به قطعه اصلی اعمال شده.

اول اینکه زاویه 2 درجه بدنه حذف شده تا دیواره‌ها ضخیم‌تر و مربعی‌تر بشن. این کار احتمال ایجاد ترک‌های عمودی رو به شدت کم می‌کنه. پله‌های داخلی که برای ایجاد فاصله با لولا بودن حذف شدن؛ چون با مربعی شدن دیواره، دیگه تداخلی با لولا ایجاد نمی‌شه. فضای خالی دور سوراخ پیچ کاملا پر شده تا وقتی چند بار پیچ رو باز و بسته می‌کنی، جای پیچ هرز نشه یا نشکنه.

وقتی می‌خوای طراحی رو بهتر کنی، باید اول خوب قطعه شکسته رو زیر ذره‌بین ببری تا بفهمی نقطه ضعفش دقیقا کجا بوده. اگر به بافت روی قطعه فابریک دقت کنی، یه حالت دون‌دون تصادفی می‌بینی که معمولا روی پلاستیک‌های تقویت‌شده با الیاف شیشه دیده می‌شه. اما با بررسی خط شکستگی متوجه می‌شیم که هیچ الیافی توش نیست و این بافت فقط برای زیبایی سطح بیرون ایجاد شده.

رده‌های دایره‌ای شکل داخل قطعه هم ثابت می‌کنه که این قطعه با روش تزریق پلاستیک تولید شده.

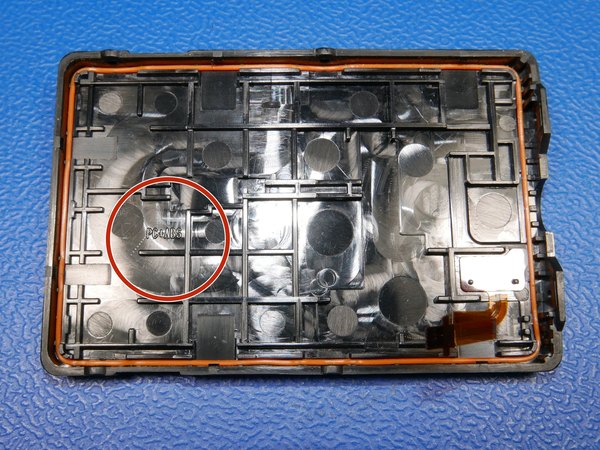

برای اینکه جنس پلاستیک رو دقیق‌تر بشناسیم، قاب سمت دیگه ال‌سی‌دی رو هم چک می‌کنیم. نوشته‌های داخل بدنه نشون می‌ده که از پلاستیک ABS استفاده شده.

البته این فقط ABS ساده نیست، بلکه ترکیب پلی‌کربنات و ای‌بی‌اس (PC+ABS) هست که مقاومت بهتری در برابر ضربه داره و کلید ساخت یه قطعه جایگزین عالیه.

با داشتن این اطلاعات، حالا می‌دونیم که این قطعه چطور مهندسی و تولید شده. این درپوش هم مثل تمام قطعات دوربین، تو نرم‌افزارهای مهندسی CAD طراحی شده و نسخه‌های مختلفش تست شده تا به محصول نهایی برسه.

در فرآیند طراحی صنعتی، از شبیه‌سازی‌های پیشرفته‌ای مثل تحلیل المان محدود (FEA) استفاده می‌شه تا مقاومت قطعه تحت فشار و ضربه سنجیده بشه. تو این پروژه از نرم‌افزار Fusion 360 برای شبیه‌سازی فشار روی این قطعه استفاده می‌کنیم تا بفهمیم چرا می‌شکنه.

این نرم‌افزارهای مهندسی ابزارهای قدرتمندی برای بررسی و بهینه‌سازی قطعات پلاستیکی هستن.

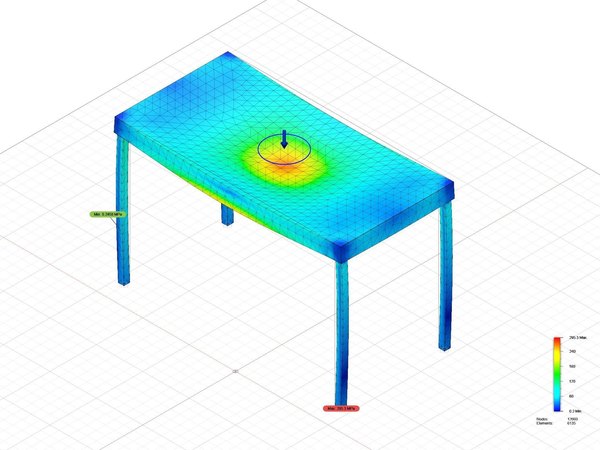

تحلیل المان محدود (FEA) یه ابزار مدل‌سازی فوق‌العاده‌ست که پیش‌بینی می‌کنه قطعه چطور زیر فشارهای خاص واکنش نشون می‌ده. تو این روش، کل قطعه به عناصر کوچیک و محدود تقسیم می‌شه تا محاسبات ریاضی روی هر بخش ساده‌تر انجام بشه. این روش معادلات پیچیده رو برای شرایط مختلف شبیه‌سازی می‌کنه. این المان‌های کوچیک به صورت یه شبکه سه‌بعدی روی قطعه کشیده می‌شن و در نهایت مقاومت قطعه رو به صورت بصری نشون می‌دن.

چرا این تئوری‌ها مهمه؟ چون درک بهتر این مفاهیم بهت کمک می‌کنه نقاط ضعف قطعه رو پیدا کنی و با اضافه کردن ضخامت تو جاهای درست، طراحی رو ضدضربه کنی.

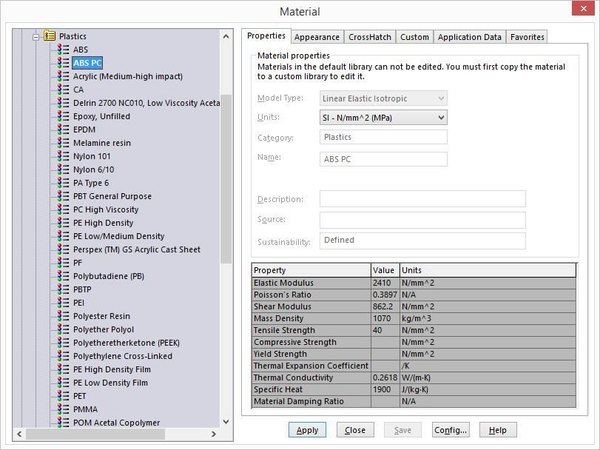

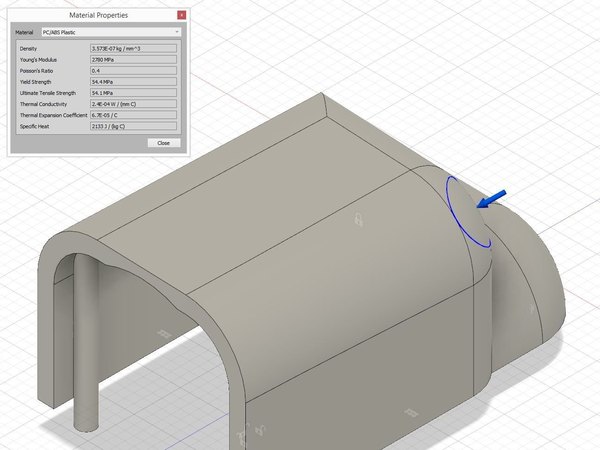

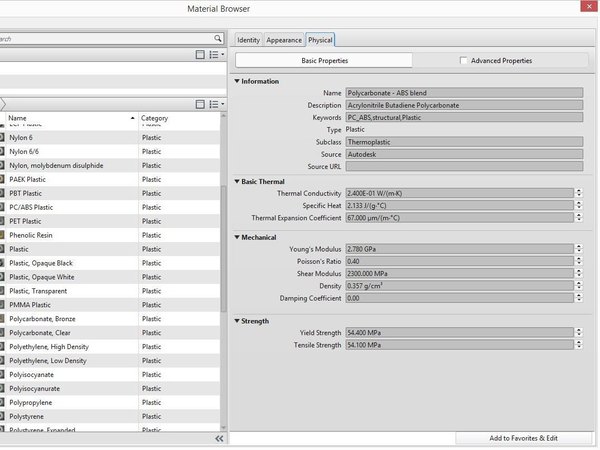

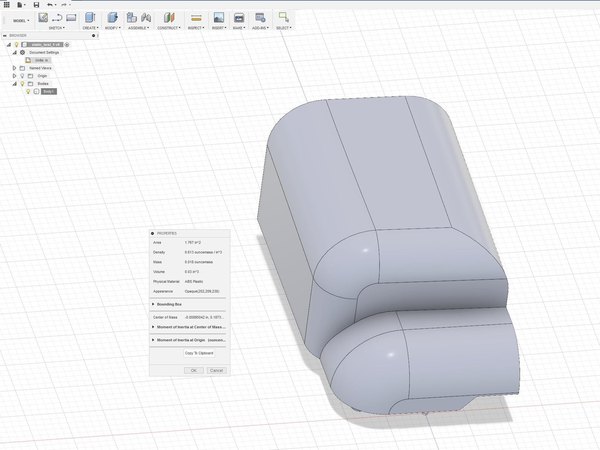

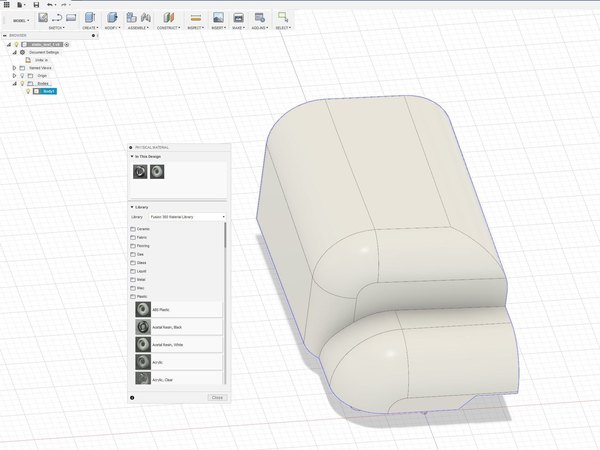

برای یه شبیه‌سازی دقیق، اول باید جنس ماده رو به درستی تو نرم‌افزار تعریف کنی. تو محیط نرم‌افزار، روی قطعه راست‌کلیک کرده و گزینه متریال فیزیکی رو انتخاب کن. از کتابخانه پلاستیک‌ها، متریال PC/ABS رو انتخاب کن. حتما از بخش ویژگی‌ها بررسی کن که دقیقا همین متریال روی مدل سه‌بعدی اعمال شده باشه.

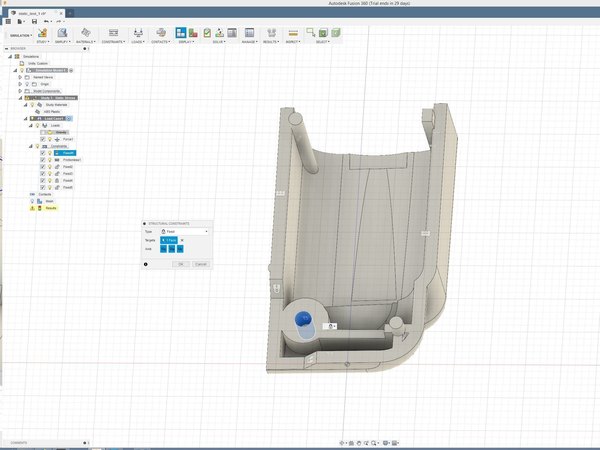

حالا وارد محیط شبیه‌سازی می‌شیم تا آزمایش رو شروع کنیم. قبل از اینکه دکمه پردازش رو بزنی، باید تمام نقاط اتصال و نیروهای وارد شده رو دقیق تعریف کنی.

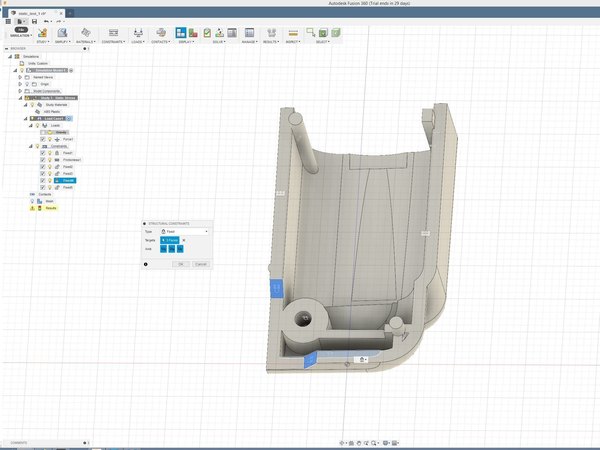

تو این قطعه، محل قرارگیری پیچ اصلی باید تو هر سه محور ثابت بشه و پین‌های اتصالی هم فقط تو محورهای سطحی محدود بشن تا شرایط واقعی شبیه‌سازی بشه. دیواره‌های زاویه‌دار هم باید به عنوان تکیه‌گاه تعریف بشن تا جلوی چرخش قطعه رو بگیرن. برای تعریف نیرو، جرم دوربین رو ضربدر شتاب جاذبه زمین می‌کنیم تا نیروی برخورد محاسبه بشه.

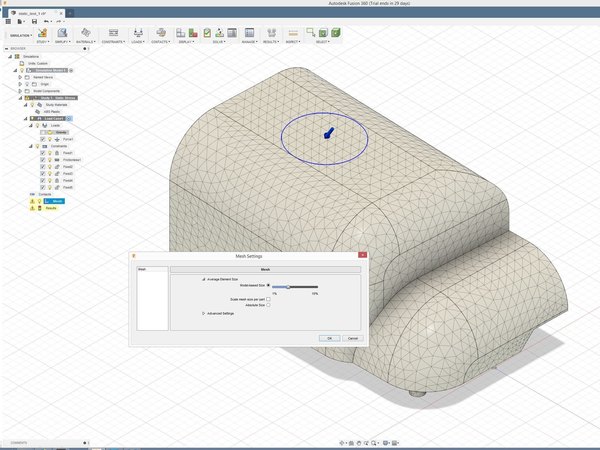

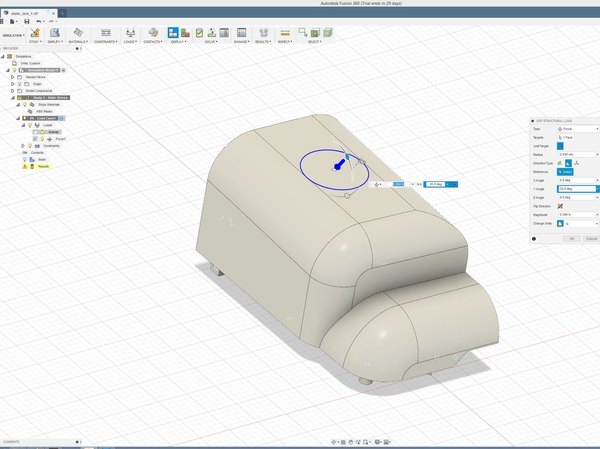

نیروی وارد شده به جلوی قاب با زاویه 30 درجه اعمال می‌شه؛ چون معمولا دوربین با این زاویه به زمین برخورد می‌کنه. وزن دوربین با لنز و باتری هم چیزی حدود 810 گرم در نظر گرفته می‌شه.

موقع انجام شبیه‌سازی این نکات کلیدی رو مد نظر داشته باش: گوشه‌های تیز و بدون انحنا ممکنه باعث ایجاد خطاهای محاسباتی تو نتیجه بشن. هرچی شبکه المان‌ها ریزتر باشه، دقت تحلیل به همون نسبت بالاتر می‌ره.

همیشه ضریب اطمینان رو حداقل روی عدد 3 تنظیم کن. رنگ قرمز تو خروجی نشون می‌ده که قطعه به حد تسلیم رسیده و در واقع می‌شکنه. تحلیل‌های استاتیک برای مواد منعطف مثل پلاستیک و لاستیک جواب صددرصدی و دقیقی نمی‌دن. این تحلیل‌ها اثرات ناشی از لرزش یا تکانه ناشی از حرکت رو محاسبه نمی‌کنن. فشار وارد شده نباید از مقاومت کششی نهایی ماده بیشتر بشه.

نیرویی که وارد می‌کنی باید باعث ایجاد یه خمیدگی یا انحراف قابل توجه تو قطعه بشه.

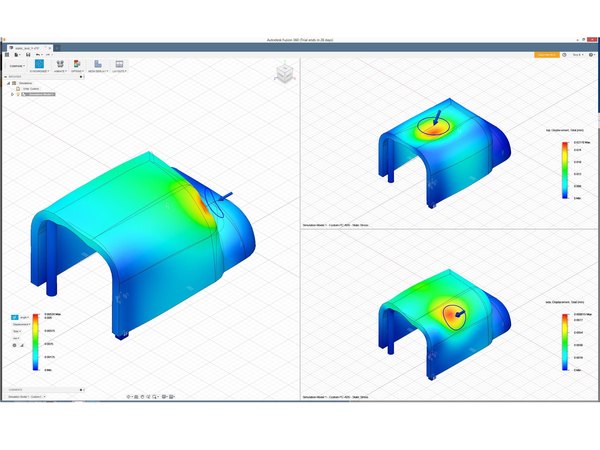

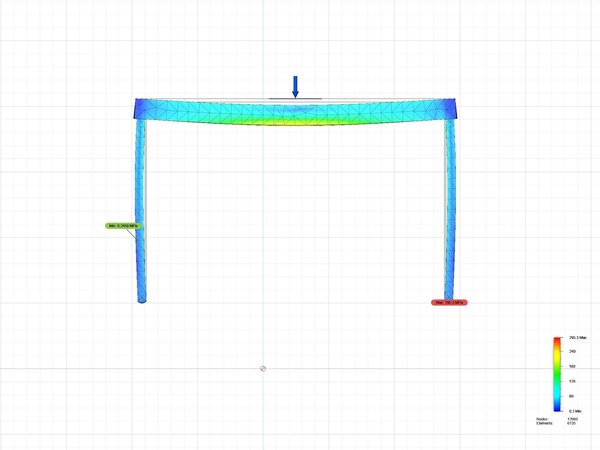

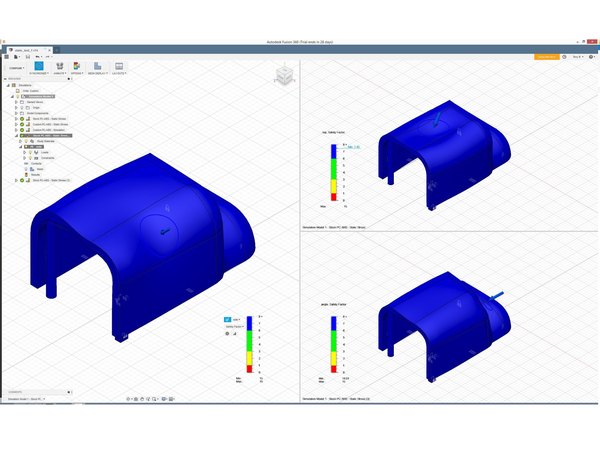

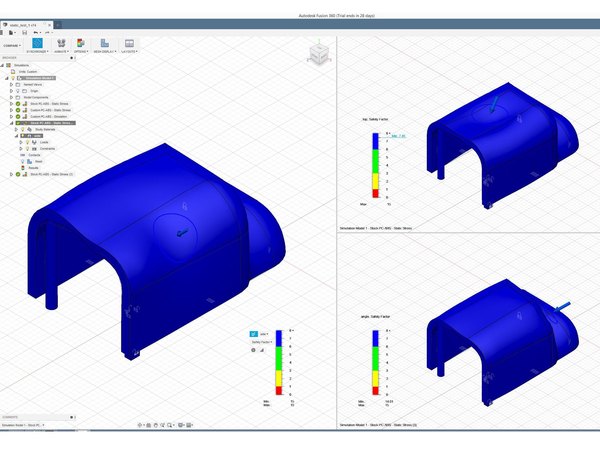

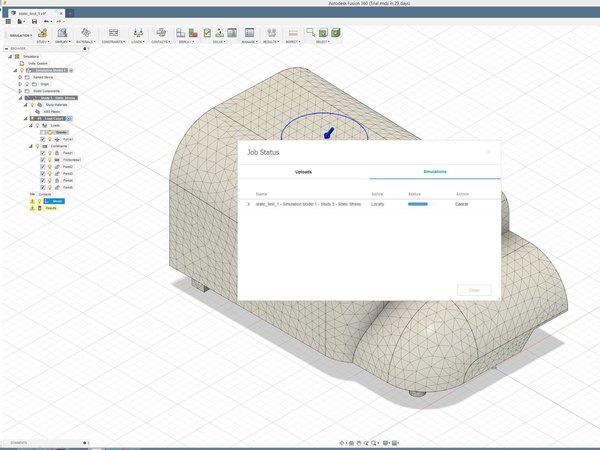

حالا که همه‌چیز آماده‌ست، دکمه پردازش رو بزن تا نتایج شبیه‌سازی رو ببینی. می‌تونی پردازش رو به صورت محلی روی کامپیوتر خودت انجام بدی یا از سرورهای ابری نرم‌افزار استفاده کنی.

جالبه که تو شبیه‌سازی، قطعه فابریک هیچ مشکلی نشون نمی‌ده و سالم می‌مونه! پس چرا تو واقعیت می‌شکنه؟ دلیلش پیچیده‌تر از استفاده نادرست کاربره. زاویه برخورد و وزن دوربین تو شرایط مختلف فرق داره و ما رایج‌ترین حالت‌های برخورد رو بررسی کردیم.

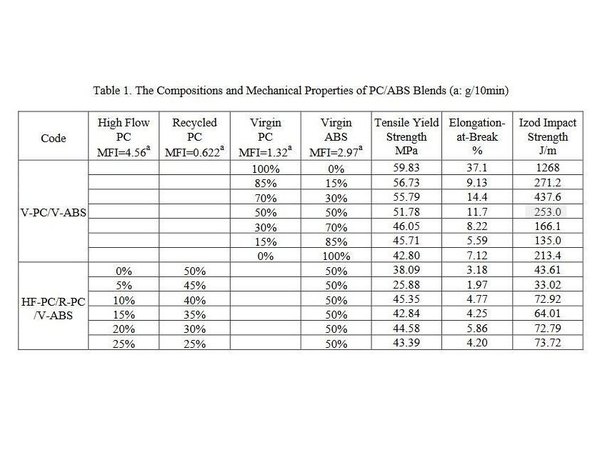

راز اصلی تو نوع پلاستیک استفاده شده است. ترکیب PC-ABS بسته به میزان خلوص و درصد مواد بازیافتی، رفتار کاملا متفاوتی از خودش نشون می‌ده.

یک ترکیب خالص از این پلاستیک مقاومت کششی بالایی داره، اما اگر سازنده از مواد بازیافتی استفاده کرده باشه، این مقاومت به شدت افت می‌کنه.

مقادیر پیش‌فرض نرم‌افزار برای پلاستیک درجه یک و خالص تعریف شدن، در حالی که قطعه واقعی احتمالا با کیفیت پایین‌تری تولید شده.

با توجه به سیاست شرکت‌ها برای استفاده از پلاستیک‌های بازیافتی جهت حفظ محیط‌زیست، احتمال اینکه این قاب از مواد بازیافتی تولید شده باشه خیلی بالاست.

متأسفانه اضافه کردن پلاستیک بازیافتی باعث افت شدید مقاومت در برابر ضربه (Izod Impact) می‌شه و قطعه رو به شدت شکننده می‌کنه. طبق تحقیقات، مقاومت ضربه‌پذیری یه قطعه بازیافتی می‌تونه تا حدود 6 برابر کمتر از یه قطعه با مواد اولیه خالص باشه!

به همین دلیله که قطعه تو شبیه‌سازی نرم‌افزاری سالم می‌مونه؛ چون نرم‌افزار فرض کرده پلاستیک استفاده شده کاملا خالص و ایده‌آل بوده.

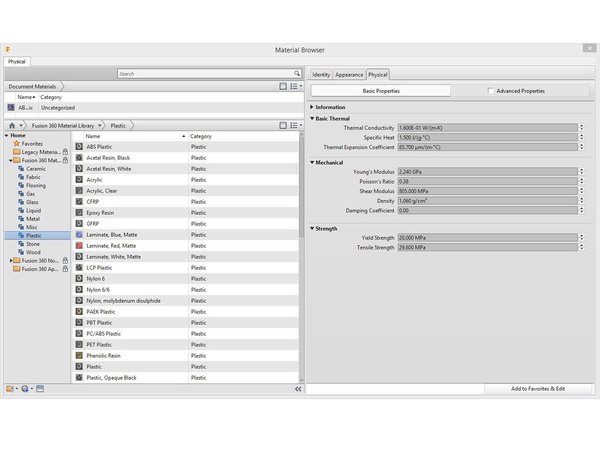

نکته دیگه اینه که حتی تو نرم‌افزارهای مختلف مثل Solidworks و Fusion 360، مقادیر پیش‌فرض برای مقاومت پلاستیک‌ها با هم متفاوته و این کار رو برای یه تحلیل خیلی دقیق سخت‌تر می‌کنه.

برای اینکه به نتیجه واقعی برسیم، فرض می‌کنیم حدود 30 درصد پلاستیک این قطعه از مواد بازیافتی تشکیل شده که یه استاندارد رایج تو صنعته. با استفاده از مقالات مهندسی، خواص مکانیکی این پلاستیک ترکیبی ضعیف‌تر رو به صورت دستی تخمین می‌زنیم.

پارامترهایی مثل مدول یانگ، ضریب پواسون و مقاومت تسلیم رو متناسب با یه پلاستیک ضعیف‌تر تنظیم می‌کنیم تا به واقعیت نزدیک‌تر بشه. این اعداد بر اساس افت کیفیت ناشی از بازیافت اصلاح شدن تا رفتار شکننده‌تری از قطعه شبیه‌سازی بشه. البته یادت باشه این اعداد حدودی هستن، چون هر سری تولید پلاستیک بازیافتی ممکنه خواص متفاوتی نسبت به سری قبل داشته باشه.

علاوه بر این، مواد افزودنی هم می‌تونن خواص این ترکیبات پلاستیکی رو تغییر بدن و اون‌ها رو شکننده‌تر کنن.

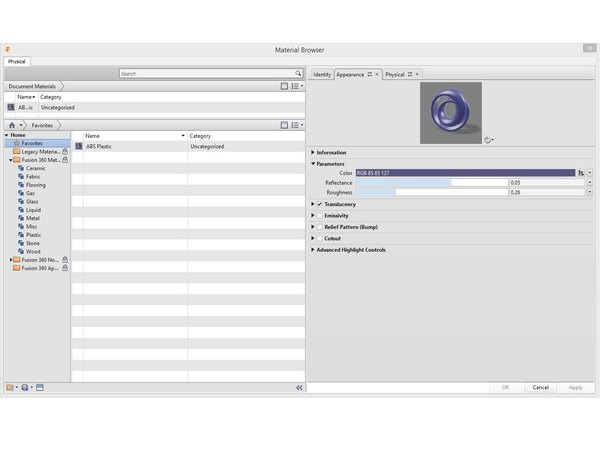

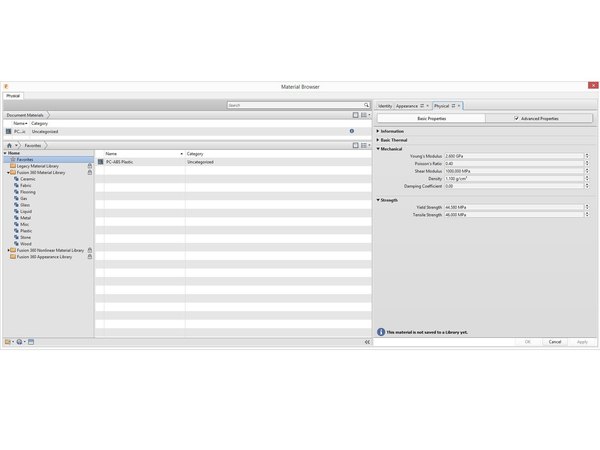

حالا باید این پلاستیک جدید رو تو نرم‌افزار تعریف کنی. یه کپی از پلاستیک ABS بگیر و مشخصاتش رو تغییر بده. اسمش رو به پلاستیک سفارشی (Custom PC-ABS) تغییر بده تا با متریال‌های پیش‌فرض نرم‌افزار قاطی نشه. یه رنگ متفاوت هم براش در نظر بگیر تا موقع شبیه‌سازی، با یه نگاه متوجه بشی که داری روی متریال جدید و ضعیف‌تر کار می‌کنی.

این بار به جای تست فشار ثابت، تست ضربه‌های پی‌درپی (Event Simulation) رو اجرا می‌کنیم. قطعات بازیافتی معمولا زیر ضربه‌های مکرر خسته می‌شن و در نهایت می‌شکنن.

به عبارتی، قطعه ممکنه با یک بار زمین خوردن نشکنه، اما برخورد مداوم به مرور زمان باعث ایجاد ترک‌های مویی و در نهایت شکستگی می‌شه. تو این شبیه‌سازی جدید با متریال ضعیف‌تر، قطعه فابریک بالاخره ضعف خودش رو نشون می‌ده و ضریب اطمینانش افت می‌کنه.

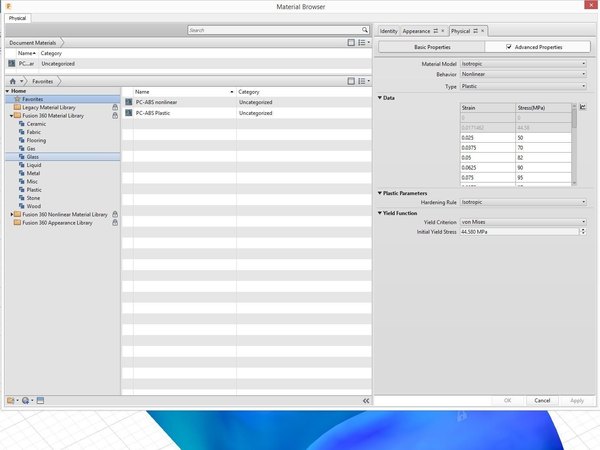

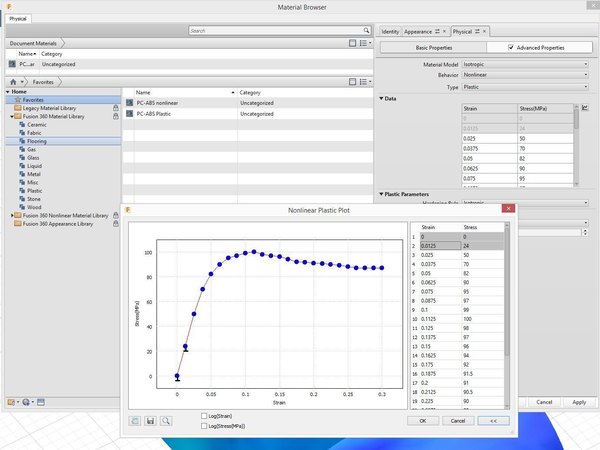

برای اینکه تست ضربه دقیق دربیاد، پلاستیک باید به عنوان یه ماده غیرخطی (Non-linear) تو نرم‌افزار تعریف بشه. این کار اجازه می‌ده رفتار پلاستیک رو بعد از نقطه تسلیم بررسی کنیم.

با این تنظیمات، نرم‌افزار متوجه می‌شه که پلاستیک تا یه جایی کش میاد و به حالت اول برمی‌گرده، اما از یه نیرویی به بعد، برای همیشه تغییر شکل می‌ده و ترک می‌خوره.

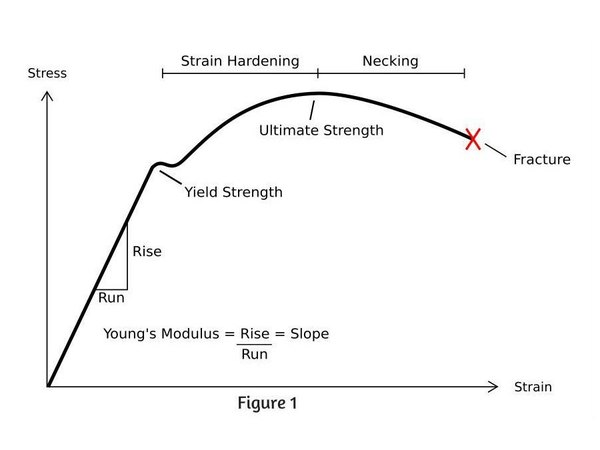

این همون نمودار تنش و کرنش معروفه که رفتار مواد رو زیر فشار و کشش نشون می‌ده.

تست غیرخطی دقیقا جواب داد! مشخص شد که این قاب زیر ضربه‌های اتفاقی به مرور دچار تغییر شکل پلاستیک می‌شه و از بین می‌ره. پیشنهاد ما برای سازنده‌ها اینه که یا باید ضخامت دیواره‌ها رو بیشتر کنن یا از پلاستیک باکیفیت‌تری برای این بخش حساس دوربین استفاده کنن.

یکی از مهم‌ترین بخش‌های طراحی مجدد یه قطعه، اطمینان از سازگاری کامل اون با بقیه اجزای دوربینه تا به عملکرد دستگاه لطمه‌ای نزنه. این قاب ضخیم جدید رو روی دوربین تست کردیم تا مطمئن بشیم لولای نمایشگر بدون هیچ گیر کردن یا سایشی، آزادانه می‌چرخه. بعد از باز و بسته کردن‌های مکرر ال‌سی‌دی، هیچ اثری از ساییدگی یا تداخل با قطعات دیگه مشاهده نشد.

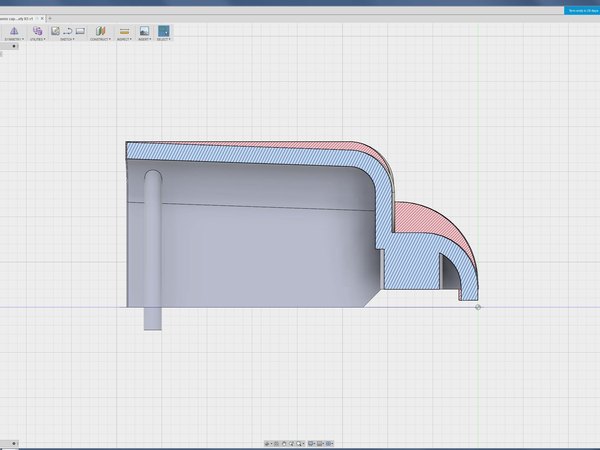

برای درک بهتر تفاوت طراحی جدید با فابریک، یه برش عرضی از هر دو مدل ایجاد کردیم. قسمت آبی‌رنگ با خطوط گورخری، نشون‌دهنده مقطع قاب اصلی و فابریک دوربینه که ضخامت کمی داره.

← بخش قرمزرنگ همون قابیه که خودمون طراحی کردیم؛ همون‌طور که می‌بینی، دیواره‌ها خیلی ضخیم‌تر و گوشت‌دارتر شدن.

← ضخامت دیواره تو مدل فابریک کمتر از 1 میلی‌متر بود، اما تو مدل جدید این ضخامت بیشتر شده تا مقاومت در برابر ضربه چند برابر بشه.

فایل‌های سه‌بعدی این قطعه به راحتی تو اینترنت برای دانلود وجود دارن. نسخه R2 مدلیه که با تولرانس‌های دقیق سازنده مطابقت داره و پیشنهاد می‌شه همین مدل رو برای پرینت انتخاب کنی. نسخه R3 (مدل خیلی ضخیم‌تر) مقاومت بی‌نظیری داره ولی ممکنه موقع مونتاژ یه مقدار سفت جا بره. یه نسخه کپی دقیق از قطعه فابریک هم وجود داره که برای کسایی که ظاهر کاملا اورجینال رو می‌خوان مناسبه.

حالا که داستان قطعه رو فهمیدیم، بریم سراغ کار اصلی! روند تعویض این قاب، چه با قطعه پرینت‌شده و چه با قطعه فابریک، کاملا یکسانه. برای شروع، دوربین رو طوری روی میز کار بذار که لنز رو به پایین و پشت دوربین (سمت ال‌سی‌دی) رو به خودت باشه.

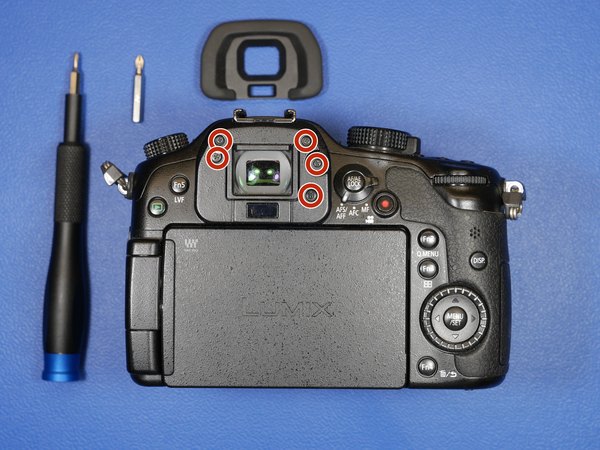

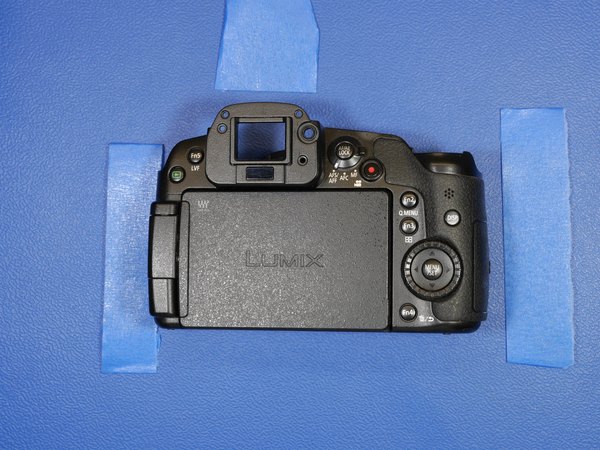

اول از همه، لاستیک دور چشمی ویزور (Viewfinder) رو به سمت بالا بکش تا جدا بشه. با برداشتنش، 5 تا پیچ می‌بینی که باید بازشون کنی. حتما با چسب کاغذی پیچ‌ها رو مرتب نگه دار تا قاطی نشن. برای باز کردن این دوربین، به پیچ‌گوشتی‌های ظریف JIS شماره صفر و دو صفر و یه اسپاجر پلاستیکی نیاز داری.

یه نکته خیلی مهم: دوربین‌های ژاپنی از استانداردی به اسم JIS برای پیچ‌هاشون استفاده می‌کنن که با پیچ‌گوشتی‌های چهارسوی معمولی (Phillips) کمی متفاوته.

اگر از پیچ‌گوشتی چهارسوی معمولی روی پیچ‌های JIS استفاده کنی، احتمال اینکه گل پیچ هرز بشه خیلی زیاده. البته اگر خیلی گیر افتادی می‌تونی با فشار و احتیاط کامل ازشون استفاده کنی.

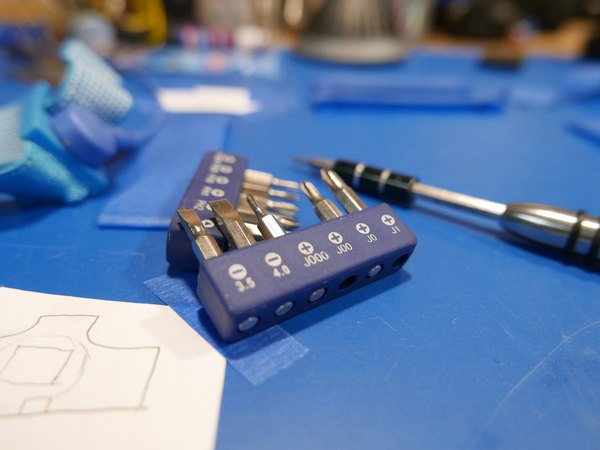

اما بهترین کار اینه که از یه ست پیچ‌گوشتی تعمیراتی دقیق استفاده کنی که سری‌های مخصوص JIS رو داشته باشه تا خیالت راحت باشه.

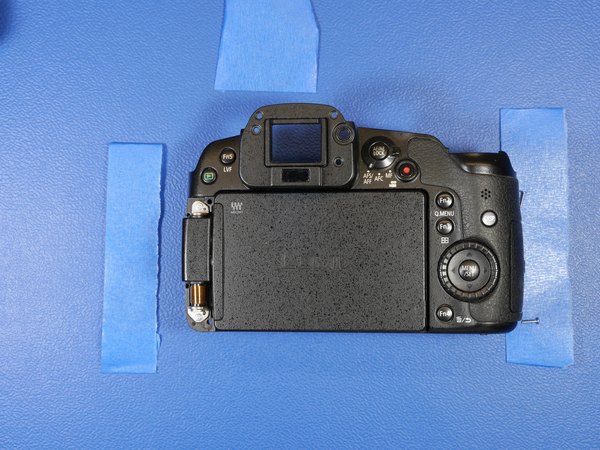

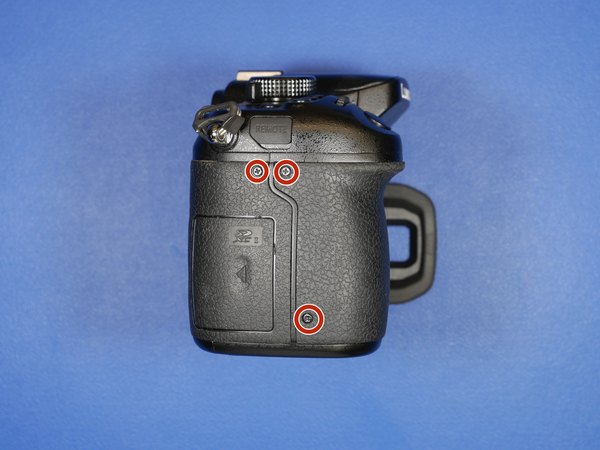

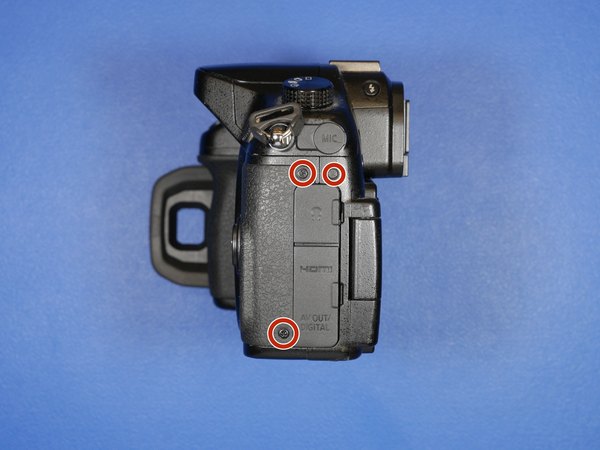

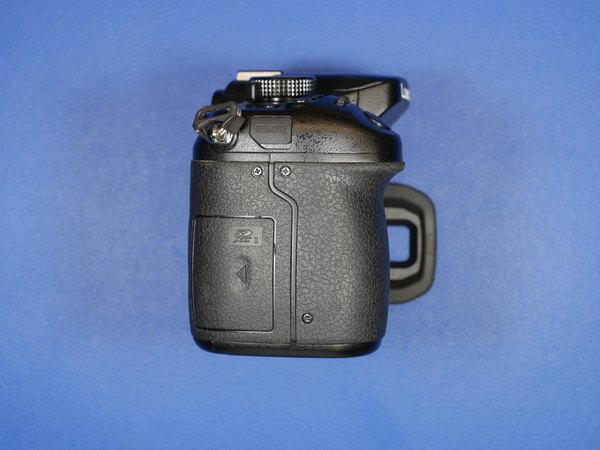

حالا برو سراغ لبه سمت راست دوربین و 3 تا پیچی که قاب پشتی رو نگه داشتن، با دقت باز کن.

دقیقا همین کار رو برای سمت چپ دوربین هم انجام بده و 3 تا پیچ این قسمت رو هم باز کن.

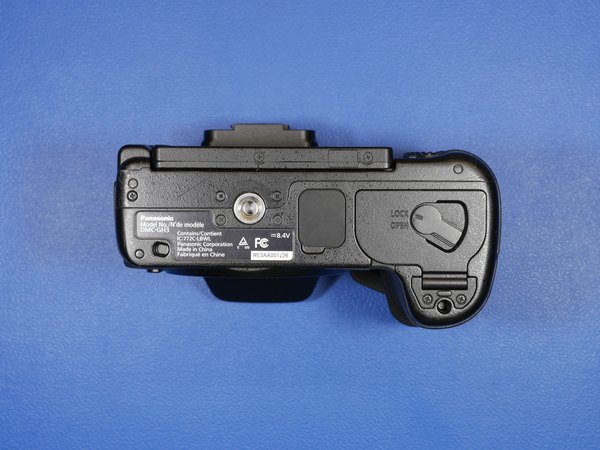

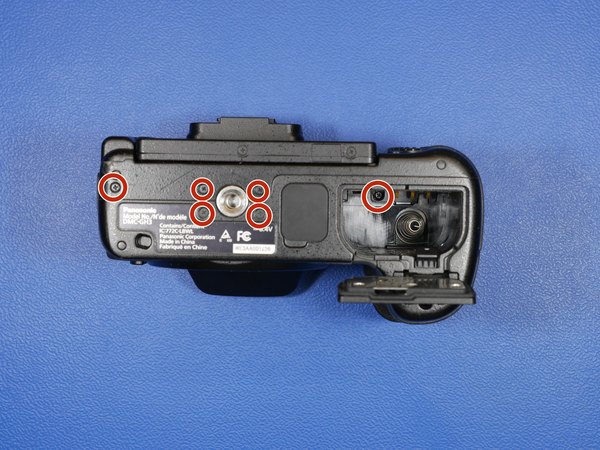

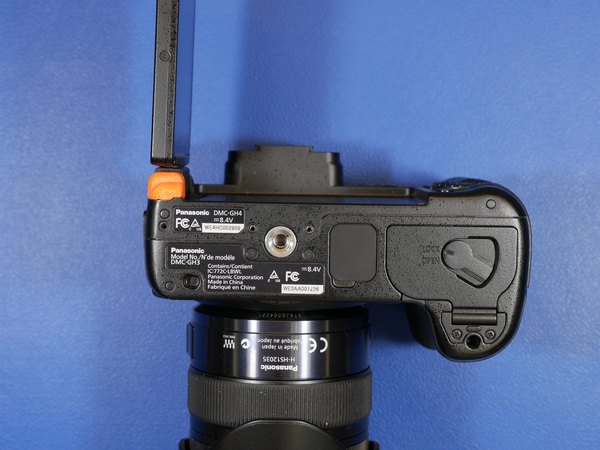

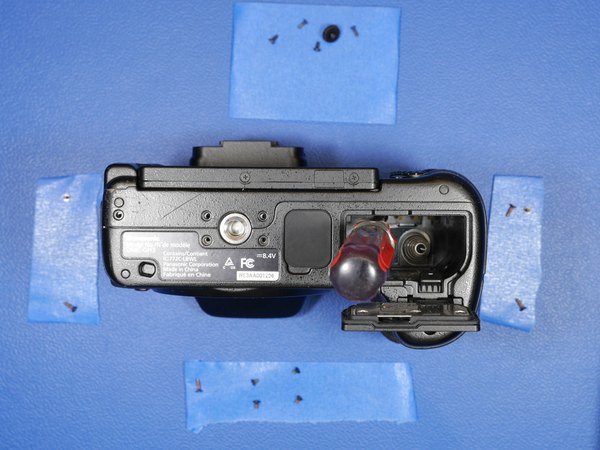

در قسمت پایینی دوربین 6 تا پیچ وجود داره که باید باز بشن. یکی از این پیچ‌ها به صورت مخفی داخل محفظه باتری قرار داره، حواست بهش باشه!

برای باز کردن پیچی که داخل محفظه باتریه، به یه پیچ‌گوشتی با میله نسبتا بلند نیاز پیدا می‌کنی. بازم تأکید می‌کنم؛ طول و نوع رزوه این پیچ‌ها با هم فرق داره. حتما از چسب کاغذی استفاده کن و کنار هر پیچ بنویس از کجا بازش کردی تا موقع بستن دوربین به دردسر نیفتی.

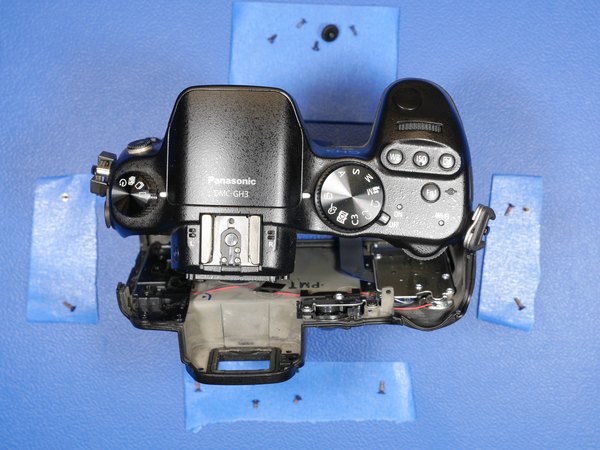

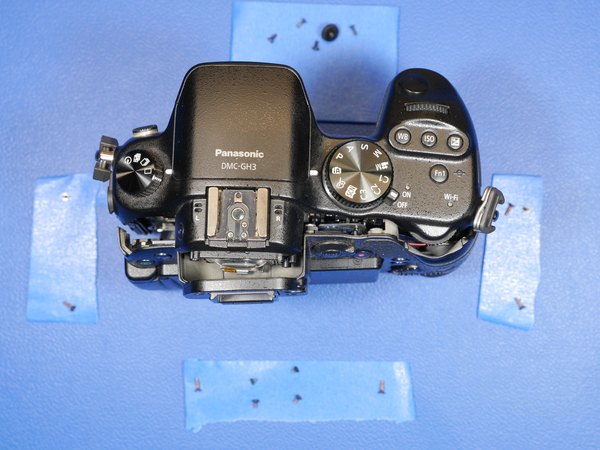

خب، حالا که تمام پیچ‌ها باز شدن، قاب پشتی دوربین باید آزاد شده باشه و بتونی به راحتی اون رو به سمت بیرون بکشی. قاب رو خیلی آروم از سمت چپ به راست تکون بده تا خارهای پلاستیکیش رها بشن و مجموعه قاب پشت کاملا جدا بشه.

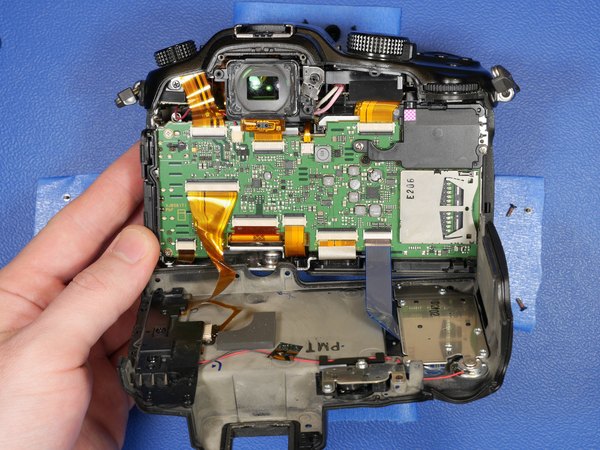

توجه! الان که بردهای الکترونیکی دوربین نمایان شدن، الکتریسیته ساکن بدن تو می‌تونه به آیسی‌های حساس روی برد آسیب جدی بزنه.

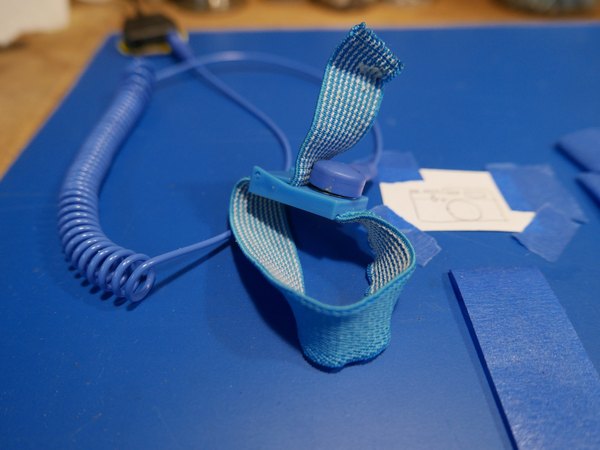

حتما روی یه پد نسوز (ESD) کار کن و دستبند ضد الکتریسیته ساکن رو به مچ دستت ببند تا از تخلیه بار الکتریکی روی قطعات دوربین جلوگیری بشه.

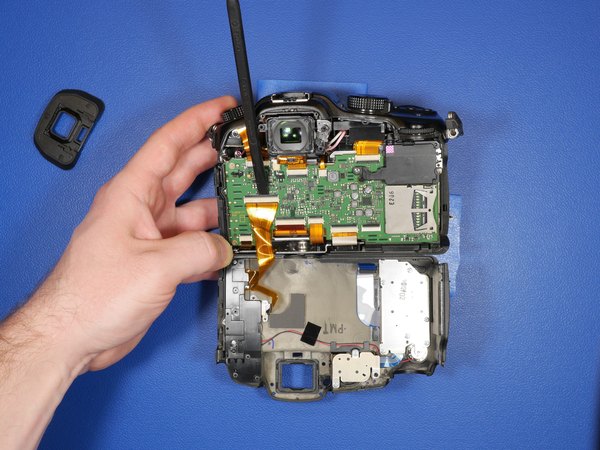

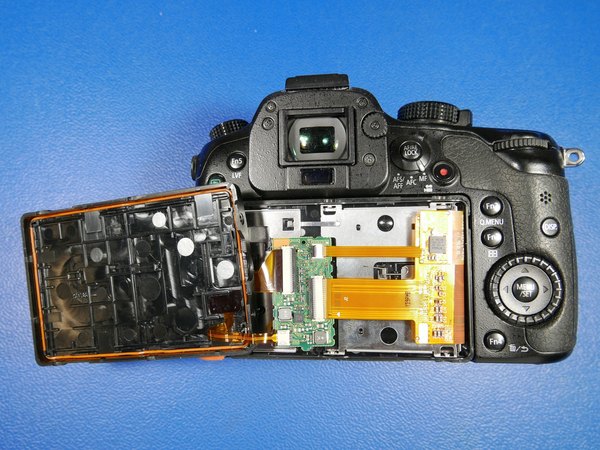

حالا می‌تونی قاب پشتی رو مثل یک لولا کمی باز کنی تا کابل‌های متصل به برد رو ببینی.

به هیچ‌وجه قاب رو با فشار نکش تا به کابل‌های فلت ظریف تصویر آسیبی وارد نشه!

برد ال‌سی‌دی و دکمه‌های قاب پشت، توسط دو تا کابل فلت به مادربرد اصلی دوربین متصل شدن. با استفاده از یه اسپاجر پلاستیکی، ضامن کانکتورها رو آزاد کن و کابل‌های فلت رو خیلی آروم بیرون بکش.

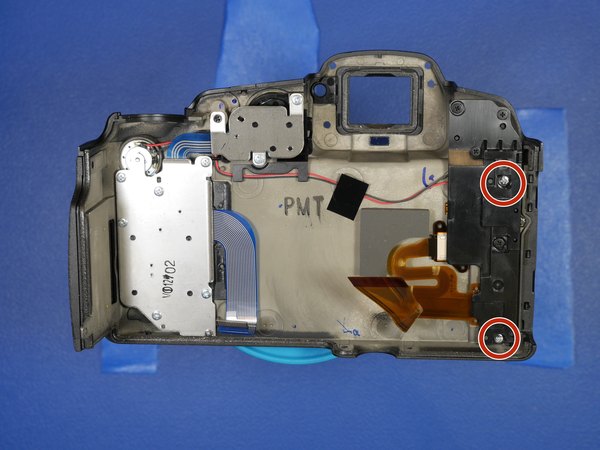

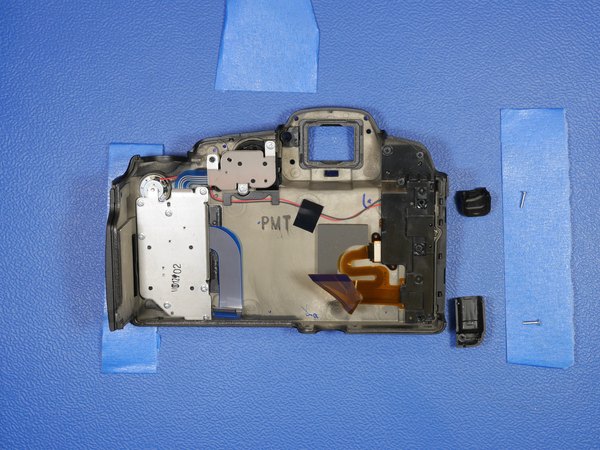

حالا قاب پشتی به طور کامل جدا شده و تو دستته. این مجموعه شامل نمایشگر و پنل دکمه‌ها می‌شه. برای باز کردن قاب‌های لولای ال‌سی‌دی، کافیه اون دو تا پیچی که تو تصویر مشخص شده رو باز کنی. به محض باز شدن پیچ‌ها، قاب‌های پلاستیکی لولا آزاد می‌شن و از سمت دیگه می‌تونی بیرونشون بیاری.

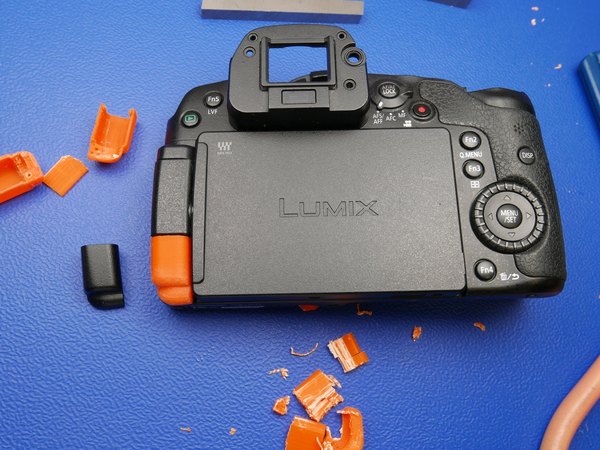

اینم از نمای قاب پشتی بدون پوشش لولا! حالا وقتشه قاب پایینی جدید (یا همون قطعه پرینت‌شده) رو سر جاش قرار بدی. یادت نره قاب بالایی رو هم سر جاش نصب کنی و پیچ‌هاشون رو محکم ببندی.

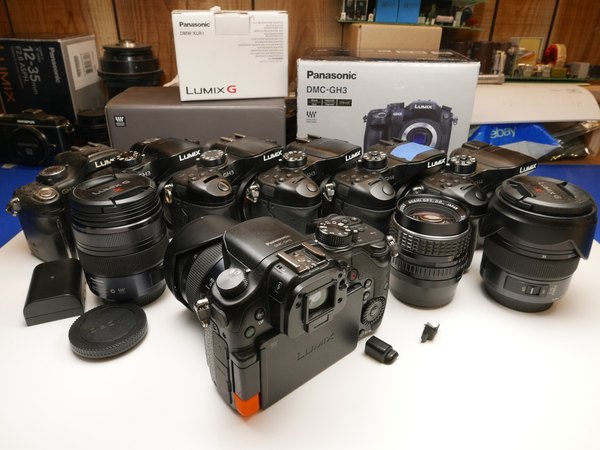

شاید بپرسی ارزشش رو داشت این‌همه وقت بذاریم؟ قطعا بله! وقتی یه سازنده از تأمین قطعات ظاهری دوربین‌های محبوبش شونه خالی می‌کنه، خلاقیت بهترین راهه. خیلی از مدل‌های دیگه پاناسونیک هم کم‌وبیش درگیر مشکلات مکانیکی مشابهی هستن و قطعاتشون به سختی گیر میاد. دونستن اینکه چطور خودمون می‌تونیم این قطعات رو جایگزین کنیم، بهمون اعتمادبه‌نفس می‌ده تا دوربینمون رو دور نندازیم.

با این تعمیر ساده اما اصولی، دوربینت دوباره برای پروژه‌های عکاسی و فیلم‌برداری طولانی‌مدت آماده می‌شه و می‌تونی سال‌ها ازش لذت ببری.

خب، کار تعویض قاب لولا با موفقیت تموم شد! حالا فقط کافیه مراحل رو از آخر به اول طی کنی؛ کابل‌های فلت رو جا بزنی، قاب پشت رو ببندی و پیچ‌ها رو سر جای خودشون محکم کنی. یادت باشه برای آموزش‌های تخصصی و ترفندهای خفن‌تر تعمیرات، همیشه می‌تونی روی مطالب آیسی‌مدار حساب کنی. موفق باشی!
