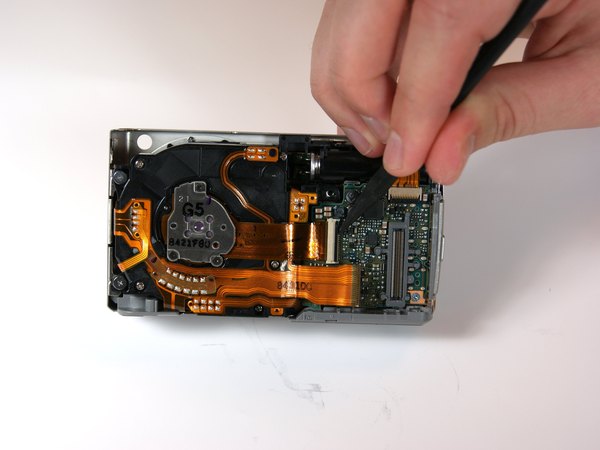

تعویض مجموعه لنز دوربین پاناسونیک لومیکس DMC-TZ5

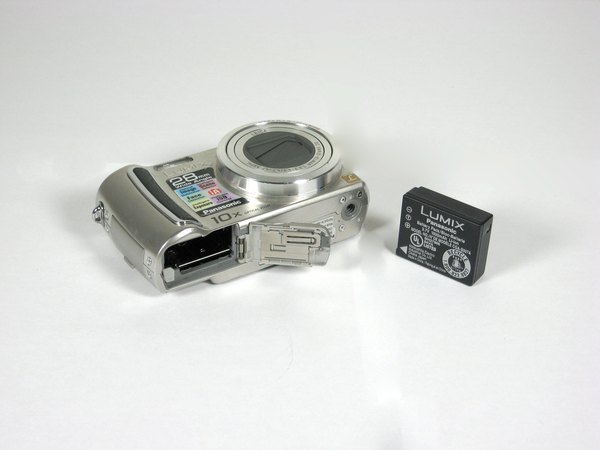

اولین قدم تو هر تعمیری قطع کردن برقه. درپوش محفظه پایین دوربین رو باز کن و باتری به همراه کارت حافظه رو بیار بیرون تا خیالمون از بابت ایمنی کار راحت بشه.

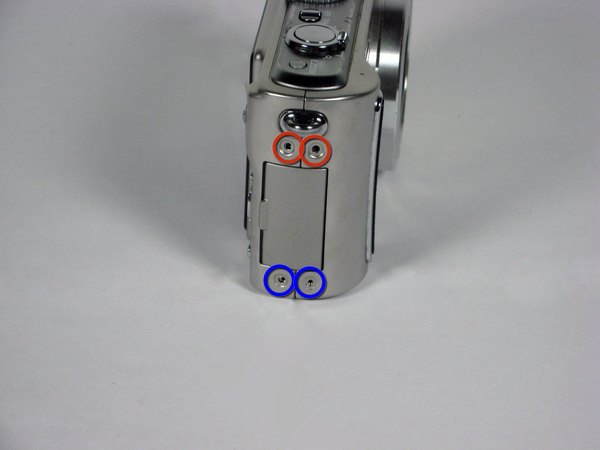

بریم سراغ قاب سمت راست دوربین. اینجا 4 تا پیچ می‌بینی که باید با پیچ‌گوشتی چهارسو بازشون کنی.

← دو تا پیچ بالایی طولشون 3.4 میلی‌متره. حتما اونا رو جداگانه بذار که موقع بستن قاطی نشن.

دو تا پیچ پایینی هم 2.2 میلی‌متری هستن. اینا رو هم باز کن و کنار بذار.

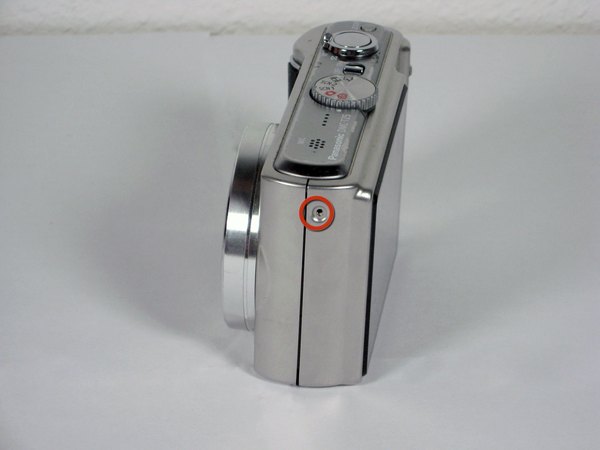

← حالا دوربین رو بچرخون و برو سراغ سمت چپ بدنه. اینجا فقط یه دونه پیچ 3.4 میلی‌متری داریم که باید بازش کنی.

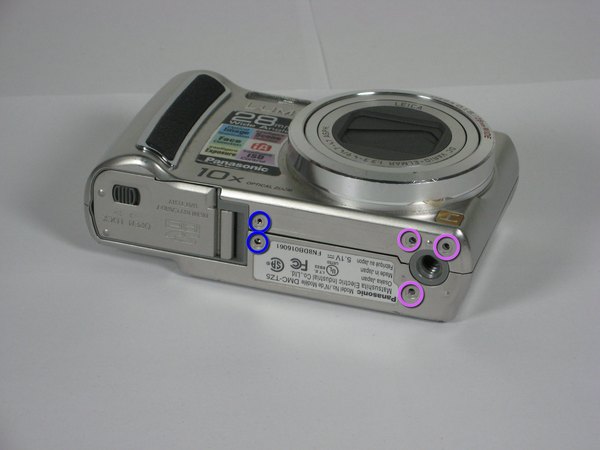

دوربین رو برعکس کن تا زیرش رو ببینی. اینجا کلا 5 تا پیچ هست که باید باز بشن. اول برو سراغ اون دو تا پیچ 2.2 میلی‌متری که بغل درپوش باتری قرار گرفتن.

← سه تا پیچ 4 میلی‌متری هم دور رزوه پایه عکاسی (سه‌پایه) هستن. اونا رو هم باز کن تا قاب پایینی حسابی شل بشه.

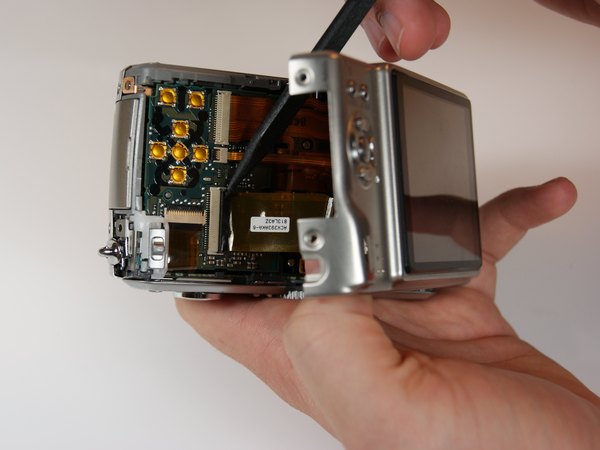

حالا که همه پیچ‌های دور تا دور باز شدن، قاب پشتی دوربین رو خیلی آروم به سمت بیرون بکش تا از بدنه اصلی فاصله بگیره.

حواست باشه قاب رو یهو با زور نکشی! این قاب با دو تا فلت (کابل نواری) ظریف به برد اصلی وصله و اگه زیاد بکشیش، ممکنه فلت‌ها پاره بشن.

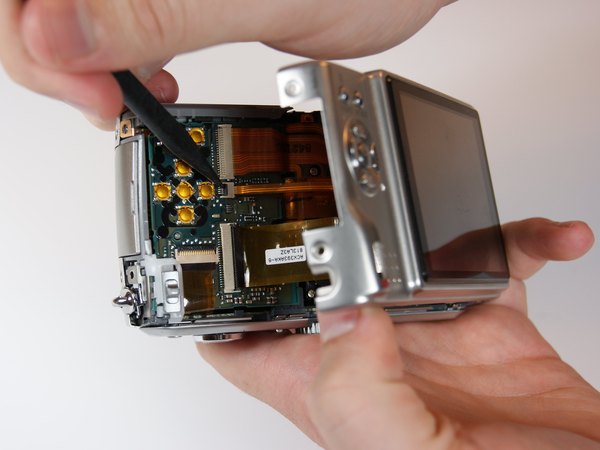

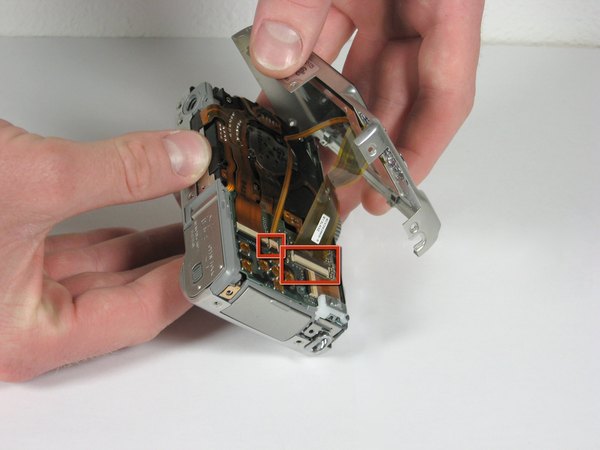

برای اینکه قاب پشتی کاملا جدا بشه، باید اون دو تا فلتی که بهت گفتم رو باز کنی. بهترین ابزار برای این کار اسپاجره. نوک اسپاجر رو بنداز زیر قفل مشکی‌رنگ کانکتورها و خیلی نرم به سمت بالا هولش بده تا باز بشن. بعدش می‌تونی فلت‌ها رو به راحتی به بیرون بکشی.

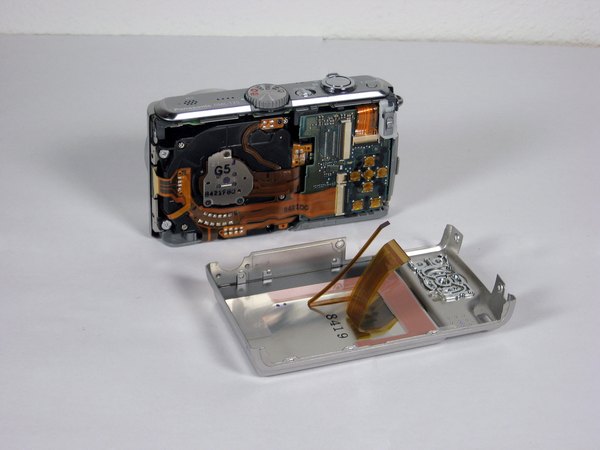

خب، حالا که فلت‌ها آزاد شدن، قاب پشتی دوربین کاملا رها شده و می‌تونی اون رو برداری و یه گوشه امن بذاری.

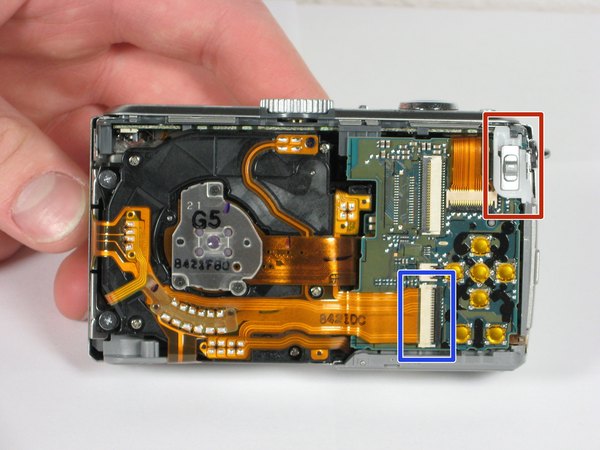

حالا باید فلتی که مجموعه لنز رو به برد اصلی وصل کرده جدا کنیم. مثل مرحله قبل، با نوک اسپاجر ضامن مشکی کانکتور رو بزن بالا و فلت رو آزاد کن.

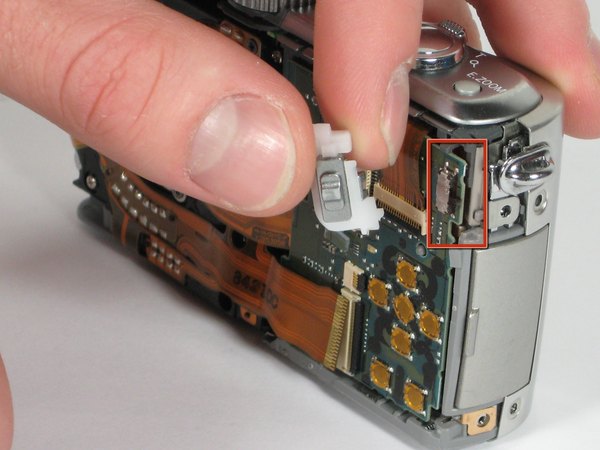

← درپوش پلاستیکی مربوط به دکمه‌های تنظیم حالت (Function Switch) رو هم با دقت بردار. این قطعه به صورت خاری جا رفته و با یه فشار کوچیک درمیاد.

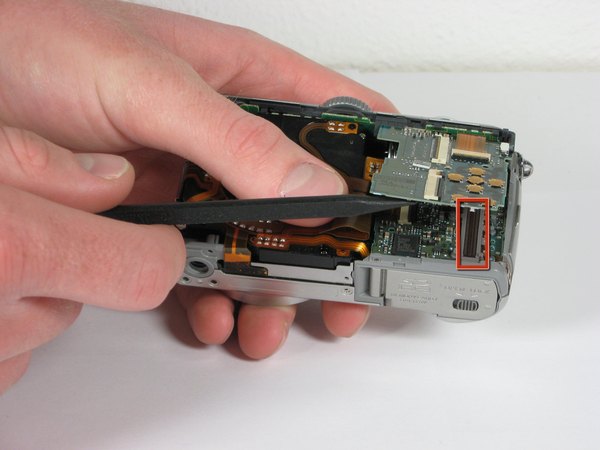

تو این مرحله باید برد منطقی (Logic Board) جلویی رو از برد پشتی جدا کنی. نوک اسپاجر رو خیلی ملایم بین این دو تا برد بنداز و خارهای اتصالشون رو آزاد کن تا از هم فاصله بگیرن.

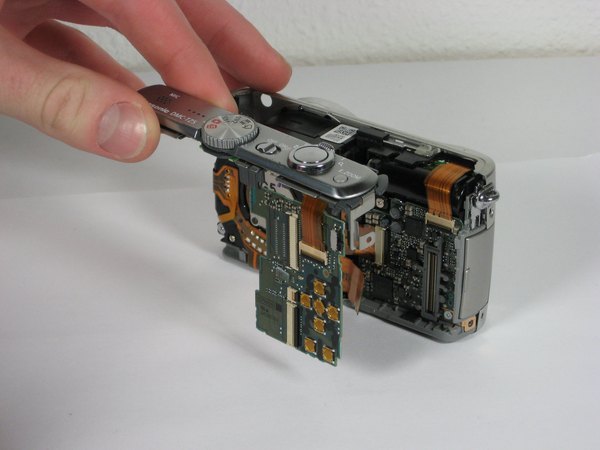

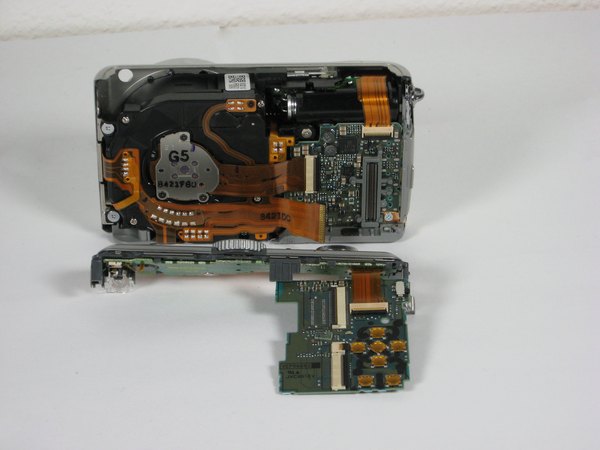

حالا کل بخش بالایی دوربین که به برد وصل شده رو بگیر و به صورت کشویی (افقی) به سمت بیرون بکش تا از بدنه اصلی جدا بشه.

این مرحله فقط زمانی لازمه که بخوای بخش بالایی دوربین رو از برد دکمه‌ها کاملا تفکیک کنی.

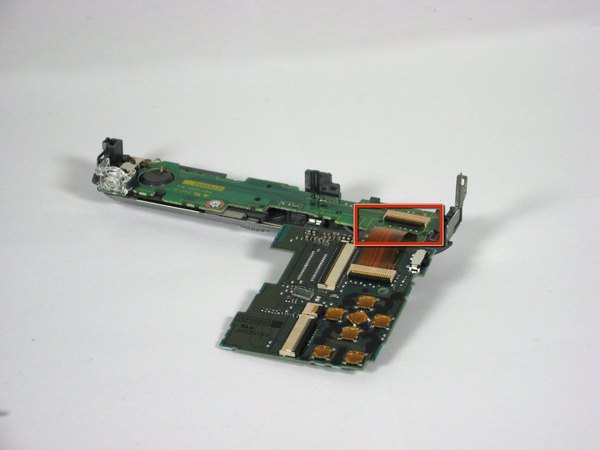

← با استفاده از اسپاجر، ضامن مشکی کانکتور روی پنل اتصال بالایی رو باز کن و فلتش رو بکش بیرون.

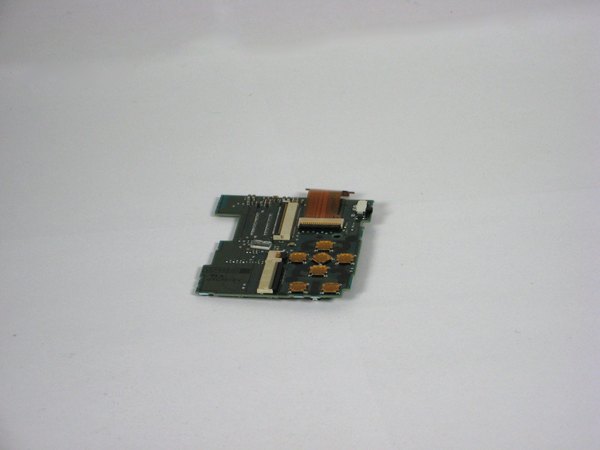

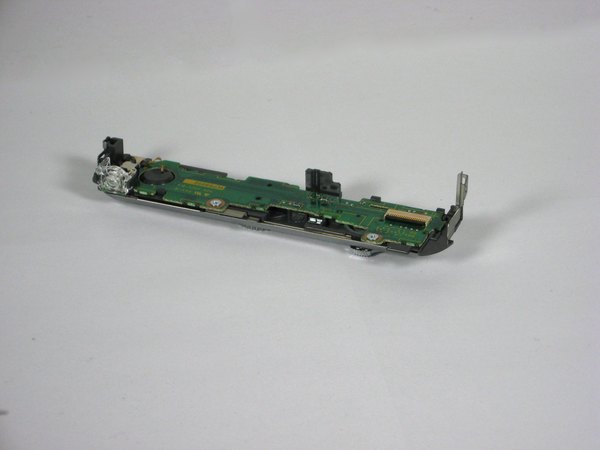

با این کار، برد اصلی و پنل اتصالات بالایی کاملا از هم جدا میشن و می‌تونی اونا رو دور از بدنه اصلی بررسی کنی.

یه فلت دیگه روی برد مدار باقی مونده که باید جدا بشه. دوباره از اسپاجر استفاده کن، قفل مشکی کانکتور رو به سمت بالا بده و کابل رو رها کن.

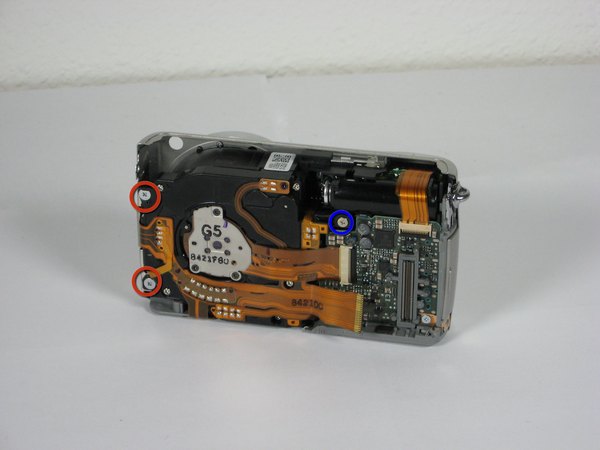

بالاخره رسیدیم به خود لنز! اینجا 3 تا پیچ می‌بینی که مجموعه لنز رو روی شاسی محکم نگه داشتن. باید هر سه تا رو باز کنی.

← دو تا پیچی که سمت چپ هستن طولشون 4.5 میلی‌متره و واشر دارن. حواست باشه واشرهاشون گم نشن.

پیچ سمت راستی هم یه دونه‌ست و 4 میلی‌متر طول داره. اینم باز کن و بذار کنار بقیه پیچ‌ها.

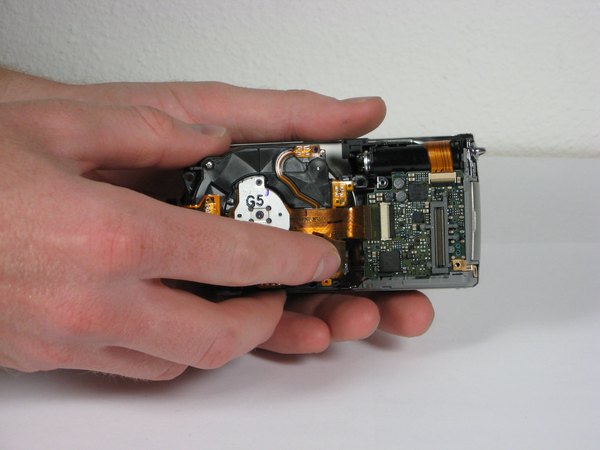

مجموعه لنز رو یه کوچولو به سمت برد مدار فشار بده و اول سمت چپش رو از توی قاب بکش بیرون. ممکنه یکم گیر داشته باشه، پس خیلی نرم تکونش بده تا قلقش دستت بیاد و آزاد بشه.

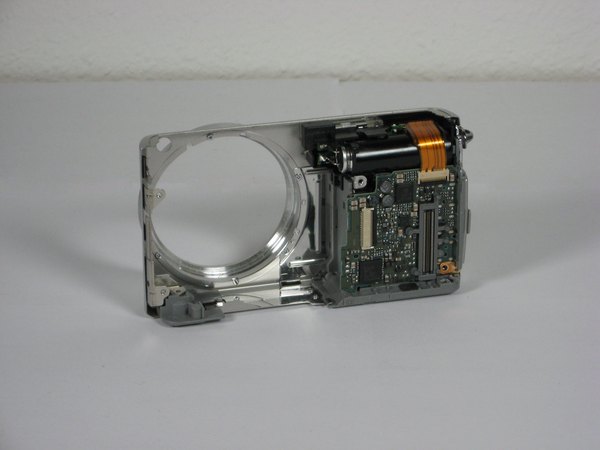

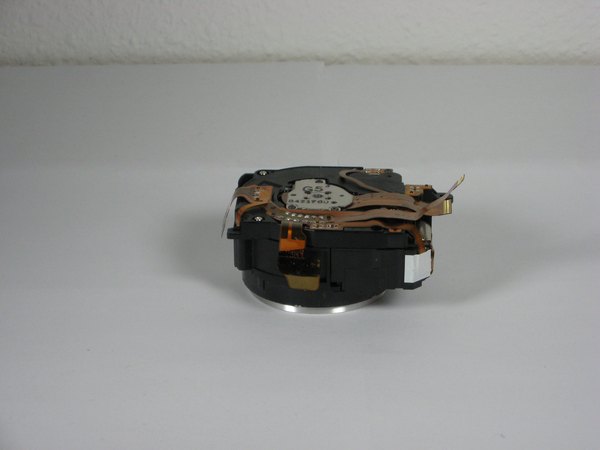

حالا کل مجموعه لنز رو بگیر و کامل از تو بدنه دوربین بیار بیرون. فلت‌هایی که سمت چپ و پایین لنز قرار دارن، آزادانه روی قاب موندن و نیازی نیست نگرانشون باشی.

دمت گرم که تا اینجای کار با دقت پیش اومدی! لنز قدیمی جدا شد و حالا فقط کافیه لنز جدید رو بذاری سر جاش و تمام مراحلی که با هم رفتیم رو از آخر به اول انجام بدی تا دوربینت بسته بشه. اگه وسط کار سوالی برات پیش اومد یا جایی گیر کردی، حتما تو بخش نظرات سایت آیسی‌مدار برامون بنویس تا تیم ما سریع جواب بده و راهنماییت کنه. موفق باشی!
