تعویض برد پورت AV دوربین پاناسونیک لومیکس DMC-TZ5

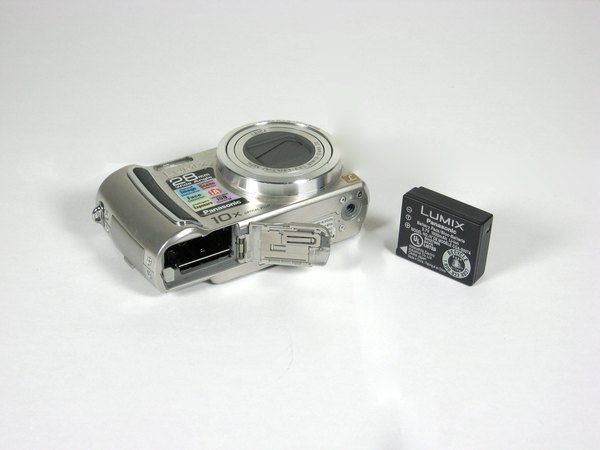

اولین قدم برای شروع هر تعمیری اینه که برق دستگاه رو قطع کنیم. درپوش پایین دوربین رو باز کن و باتری به همراه مموری کارت رو بیار بیرون تا خیالت از بابت ایمنی کار راحت بشه.

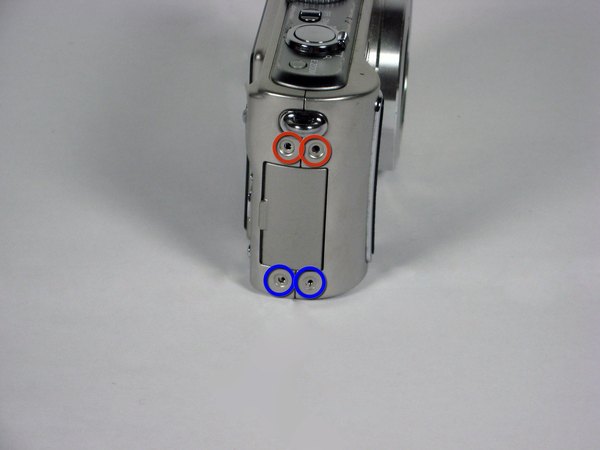

حالا بریم سراغ قاب سمت راست بدنه. اینجا 4 تا پیچ می‌بینی که باید با استفاده از پیچ‌گوشتی چهارسو بازشون کنی.

← دو تا پیچ بالایی طولشون 3.4 میلی‌متره. حتما اونا رو تو یه ظرف جدا بذار که قاطی نشن.

دو تا پیچ پایینی هم 2.2 میلی‌متری هستن. اینا رو هم باز کن و کنار بذار.

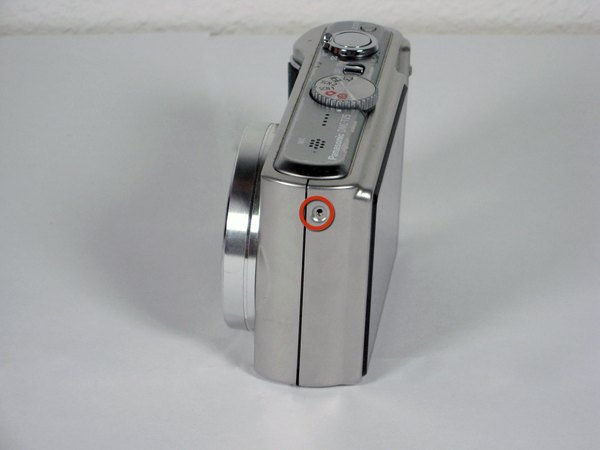

← دوربین رو بچرخون و برو سراغ سمت چپ بدنه. روی این قسمت فقط یه دونه پیچ 3.4 میلی‌متری هست که باید بازش کنی.

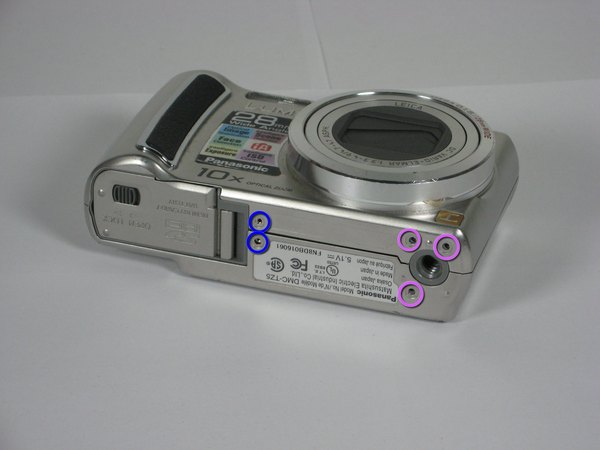

دوربین رو برعکس کن تا کفی اون رو ببینی. در این قسمت مجموعا 5 تا پیچ وجود داره که باید باز بشن. اول برو سراغ اون دو تا پیچ 2.2 میلی‌متری که دقیقا بغل محفظه باتری قرار گرفتن و بازشون کن.

← سه تا پیچ 4 میلی‌متری هم دور رزوه پایه عکاسی هستن. اونا رو هم باز کن تا کفی دوربین کاملا شل بشه.

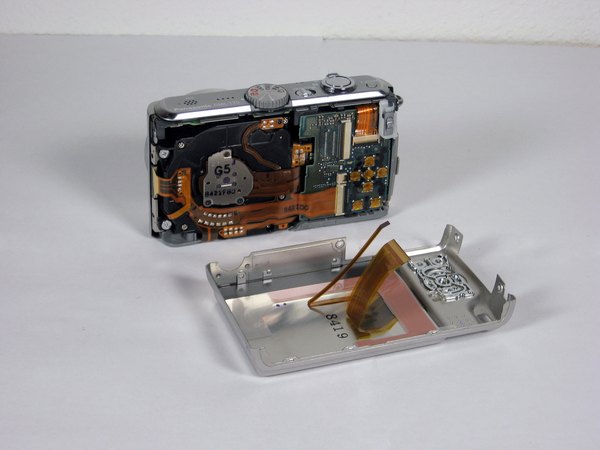

حالا که همه پیچ‌های بیرونی باز شدن، قاب پشتی دوربین رو خیلی ملایم و آروم به سمت بیرون بکش تا از بدنه اصلی فاصله بگیره.

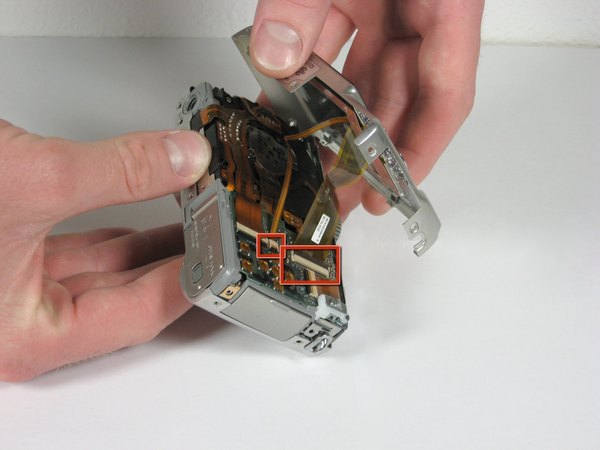

حواست باشه قاب رو یهو با زور نکشی! این قاب با دو تا فلت (کابل نواری) ظریف به برد اصلی وصل شده و اگه زیاد بکشیش، ممکنه فلت‌ها پاره بشن و خرج روی دستت بذاره.

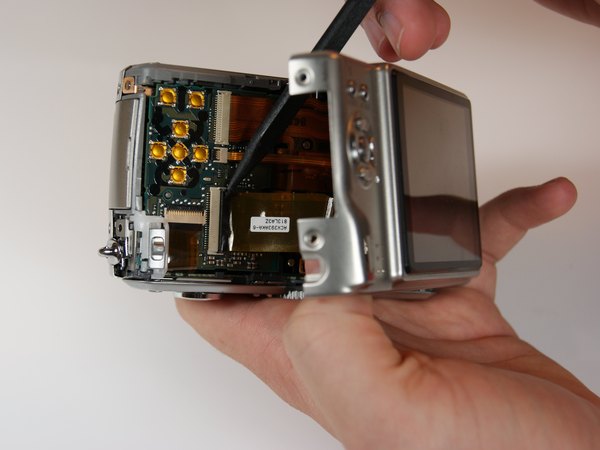

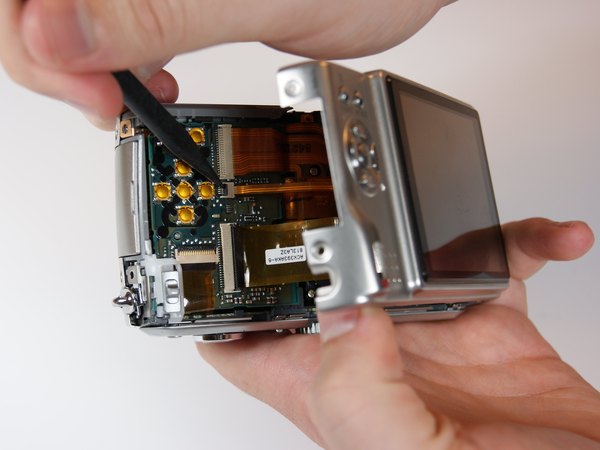

برای اینکه بتونیم قاب پشتی رو کاملا جدا کنیم، باید اون دو تا فلت رو آزاد کنی. بهترین ابزار برای این کار اسپاجره. نوک اسپاجر رو خیلی آروم بنداز زیر قفل مشکی‌رنگ کانکتورها و به سمت بالا هولش بده تا باز بشن. بعدش می‌تونی فلت‌ها رو به راحتی به بیرون بکشی.

خب، الان که فلت‌ها آزاد شدن، قاب پشتی دوربین کاملا رها شده. اون رو بردار و یه گوشه امن بذار.

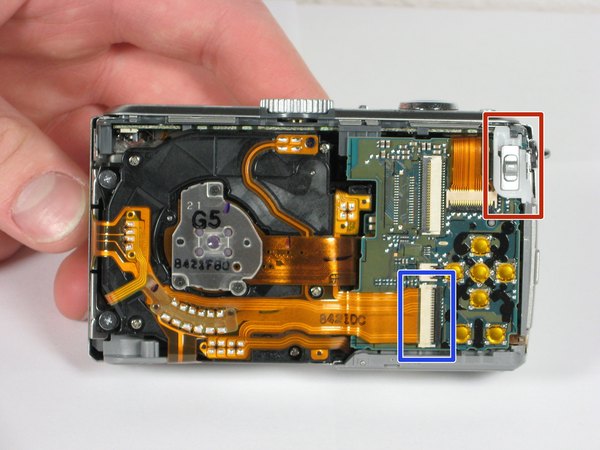

حالا باید فلتی که مجموعه لنز رو به برد اصلی متصل کرده جدا کنیم. مثل مرحله‌های قبل، با نوک اسپاجر ضامن مشکی کانکتور رو به سمت بالا باز کن و فلت رو آزاد کن.

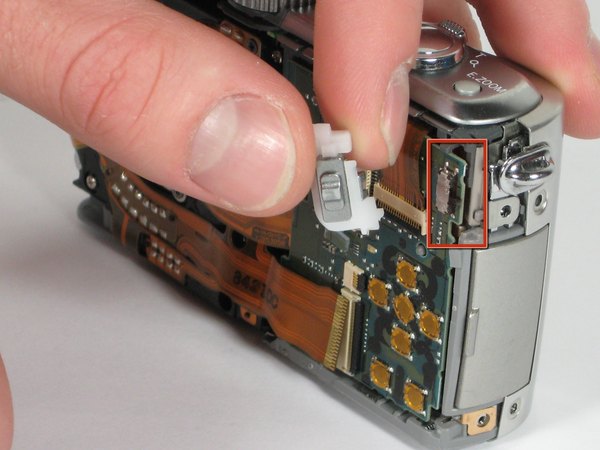

← درپوش پلاستیکی مربوط به کلید تنظیم حالت (Function Switch) رو هم با دقت بردار. این قطعه خاریه و با یه فشار کوچیک و ملایم از جاش درمیاد.

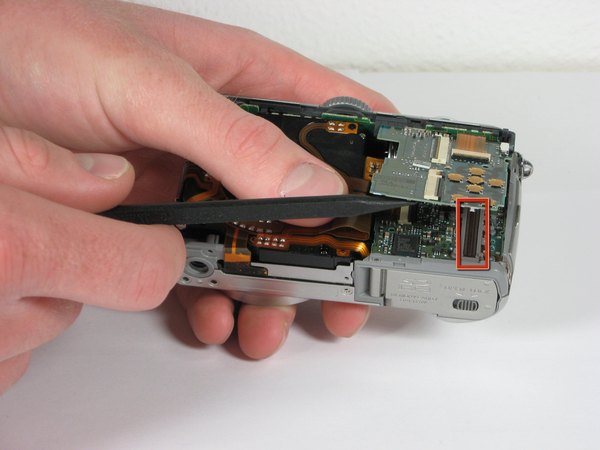

تو این مرحله باید برد منطقی (Logic Board) جلویی رو از برد پشتی جدا کنی. نوک اسپاجر رو خیلی نرم بین این دو تا برد بنداز و خارهای اتصالشون رو آزاد کن تا از هم فاصله بگیرن.

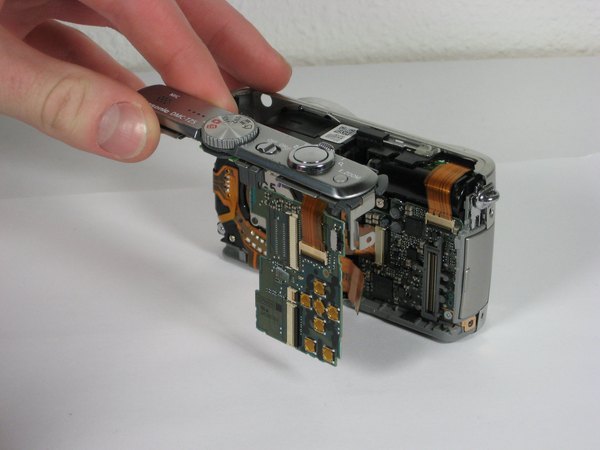

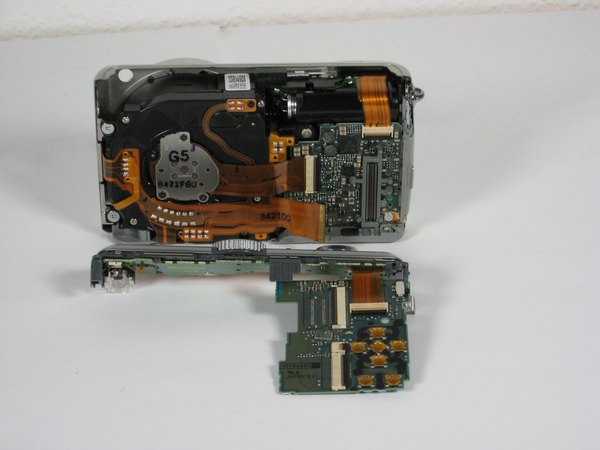

حالا کل بخش بالایی دوربین که به برد وصل شده رو با دستت بگیر و به صورت کشویی و افقی به سمت بیرون بکش تا از بدنه اصلی جدا بشه.

انجام دادن این مرحله فقط زمانی لازمه که بخوای بخش بالایی دوربین رو از برد دکمه‌ها کاملا تفکیک کنی.

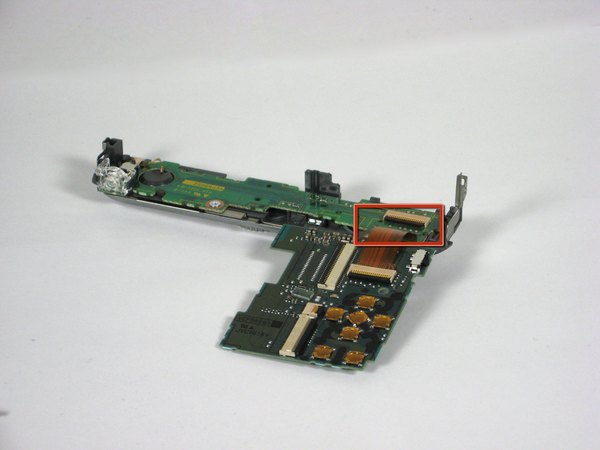

← با استفاده از اسپاجر، ضامن مشکی کانکتور روی پنل اتصالات بالایی رو باز کن و فلتش رو آروم بکش بیرون.

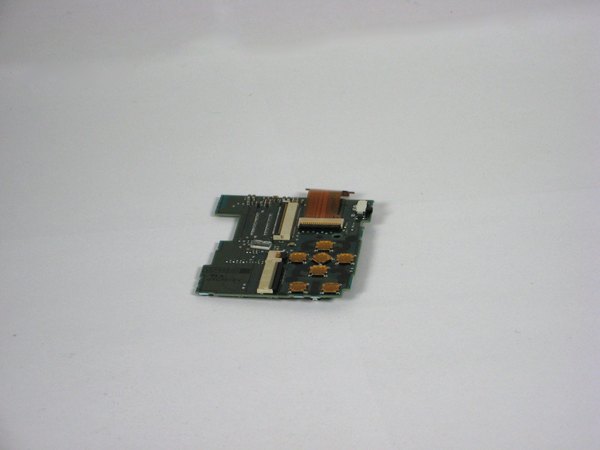

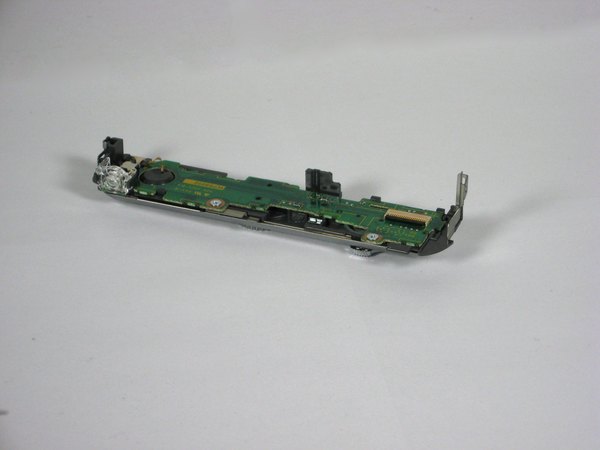

با این کار، برد اصلی و پنل اتصالات بالایی کاملا از هم جدا میشن و می‌تونی راحت‌تر روی دوربین کار کنی.

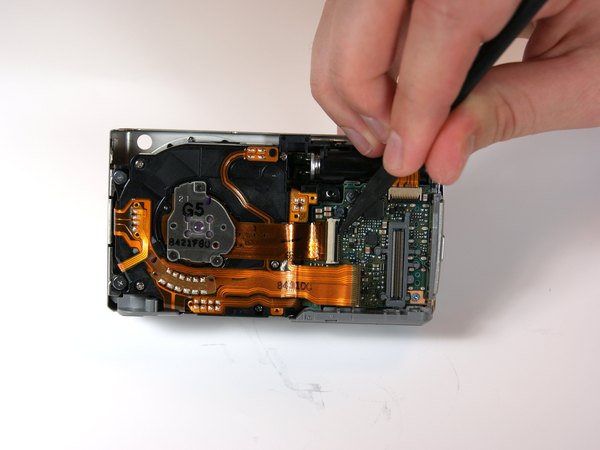

یه فلت دیگه روی برد مدار باقی مونده که باید جدا بشه. دوباره از اسپاجر کمک بگیر، قفل مشکی کانکتور رو به سمت بالا بده و کابل رو رها کن.

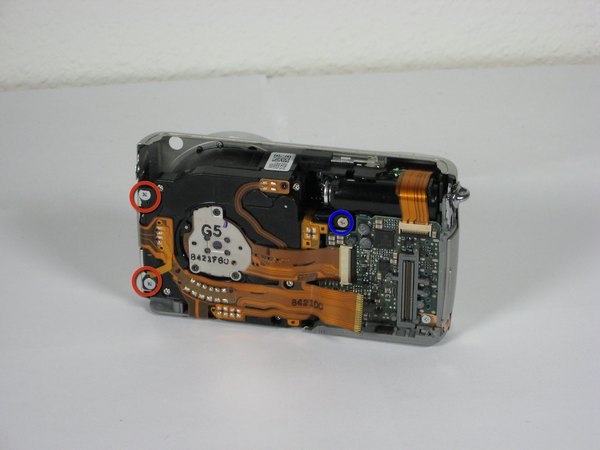

برای دسترسی به برد پورت AV باید اول مجموعه لنز رو برداریم. اینجا 3 تا پیچ می‌بینی که لنز رو روی شاسی محکم نگه داشتن؛ هر سه تا رو باز کن.

← دو تا پیچی که سمت چپ هستن طولشون 4.5 میلی‌متره و واشر دارن. حواست باشه واشرهاشون گم نشن.

پیچ سمت راستی هم یه دونه‌ست و 4 میلی‌متر طول داره. اینم باز کن و بذار کنار بقیه پیچ‌ها.

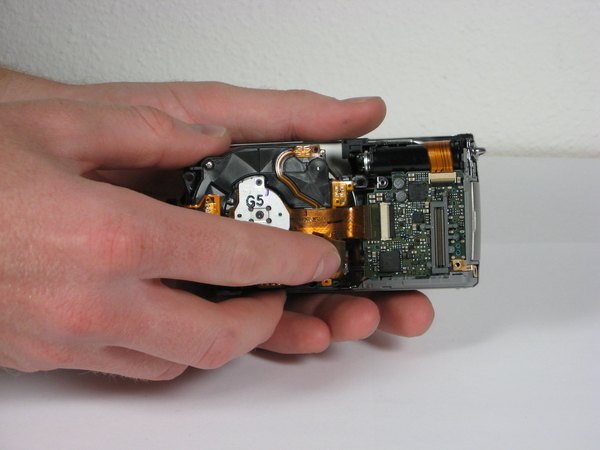

مجموعه لنز رو یه کوچولو به سمت برد مدار فشار بده و اول سمت چپش رو از توی قاب بکش بیرون. ممکنه یکم گیر داشته باشه، پس خیلی نرم تکونش بده تا قلقش دستت بیاد و آزاد بشه.

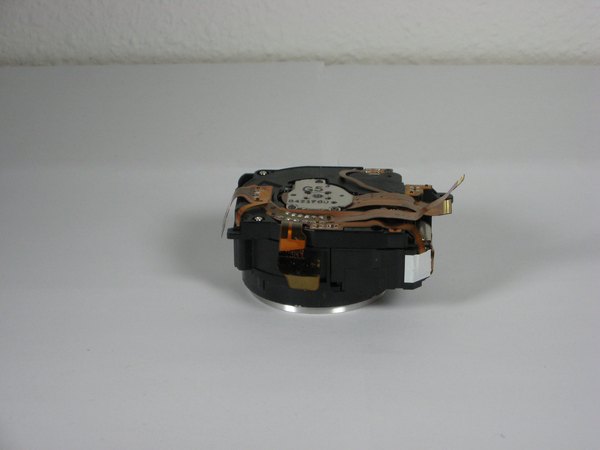

حالا کل مجموعه لنز رو محکم بگیر و کامل از تو بدنه دوربین بیار بیرون. فلت‌هایی که سمت چپ و پایین لنز قرار دارن، آزادانه روی قاب موندن و به جایی وصل نیستن، پس نگرانشون نباش.

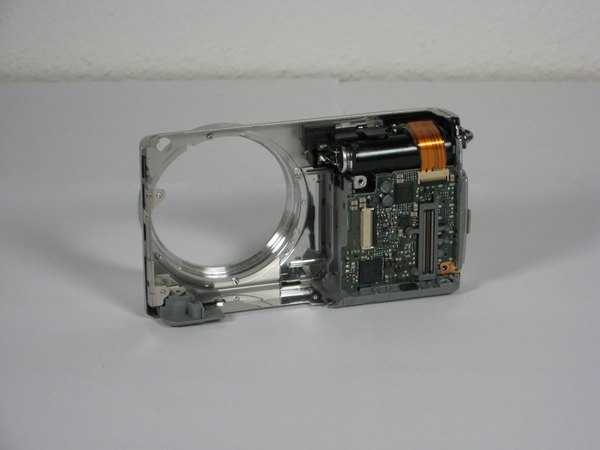

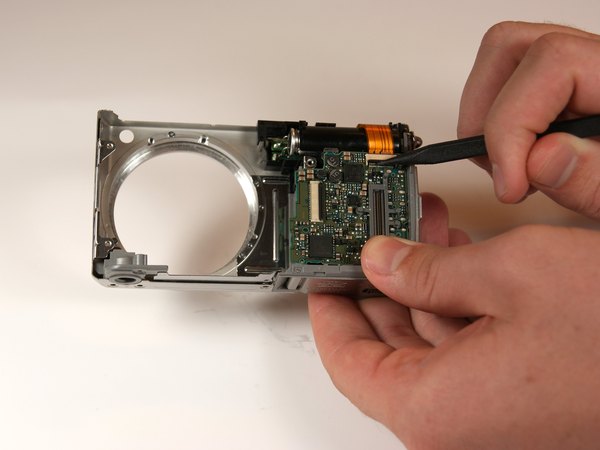

حالا به برد اصلی رسیدیم. با اسپاجر، قفل کانکتور فلتی که بالای برد قرار داره رو باز کن و کابلش رو بکش بیرون.

روی گوشه پایین سمت راست این برد، فقط یه دونه پیچ کوچیک 2 میلی‌متری وجود داره. بازش کن تا برد آزاد بشه.

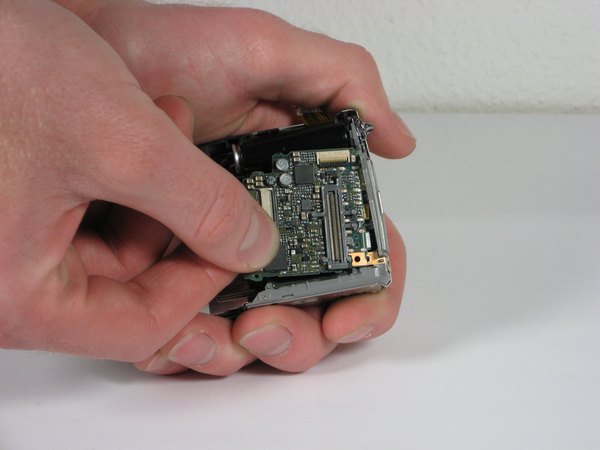

برد مدار رو خیلی ملایم و کشویی از سمت پورت‌ها دور کن. باید اون رو به سمتی بکشی که قبلا لنز اونجا قرار داشت. احتمالا یکم نیاز به تکون دادن داره تا کامل از جاش دربیاد.

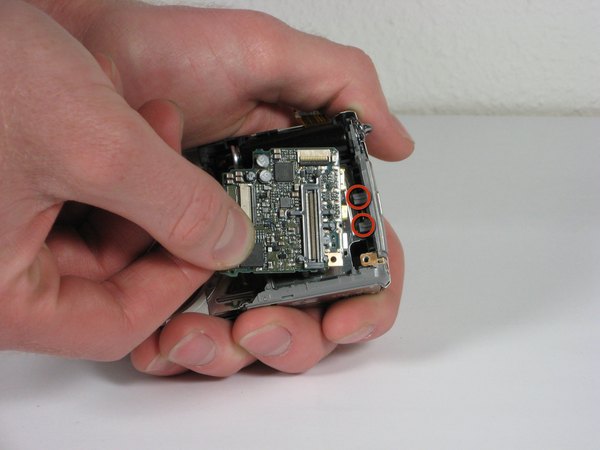

نکته خیلی مهم: این برد توی شیارهای خاصی در کنار دوربین جا خورده. اصلا سعی نکن اون رو با زاویه به سمت بالا بکشی، چون ممکنه شیارها یا خود برد بشکنه.

موقع درآوردن برد، خوب دقت کن که چطوری توی شیارها قرار گرفته بود تا موقع نصب برد جدید، دقیقا بدونی چطوری باید جا بندازیش.

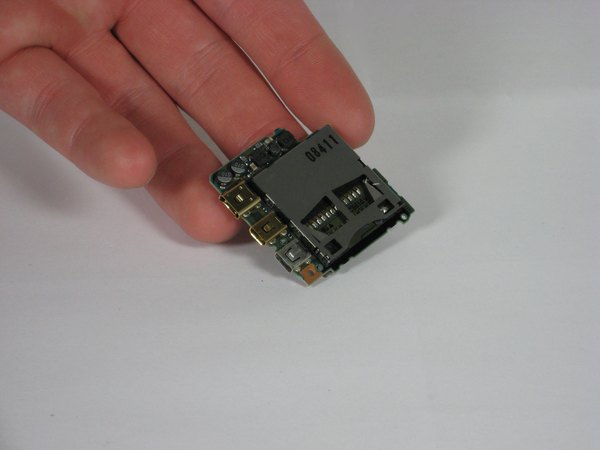

عالی بود! برد پورت AV قدیمی رو با موفقیت جدا کردی. حالا فقط کافیه قطعه جدید رو با دقت توی همون شیارها جا بزنی و تمام مراحلی که تا اینجا اومدیم رو برعکس انجام بدی تا دوربینت دوباره کامل بشه.
