آموزش تعویض کانکشن‌های SCSI درایو APS Tech 101629

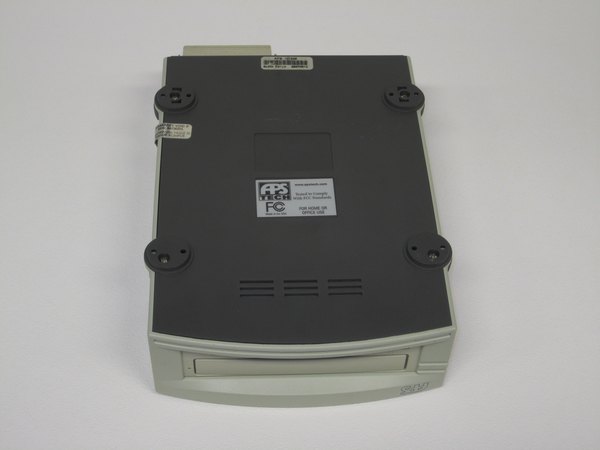

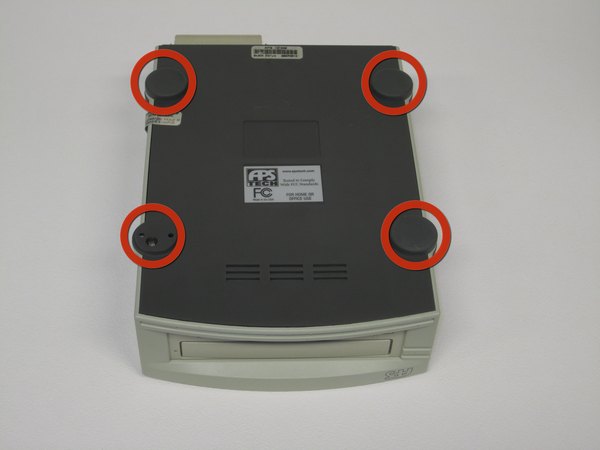

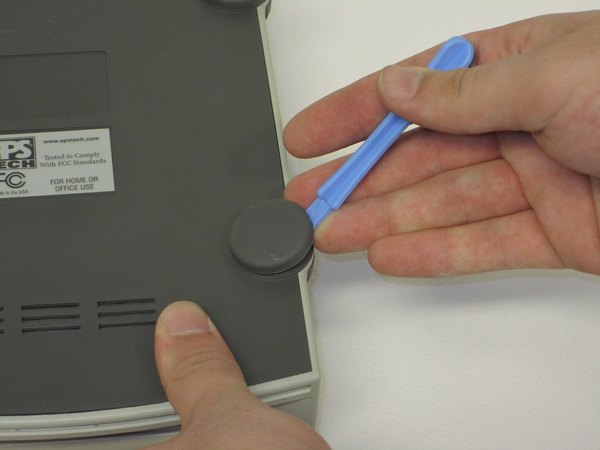

← اول از همه، دستگاه رو برگردون و با یه ابزار بازکننده پلاستیکی، هر چهار تا پایه پلاستیکی که زیر محفظه قرار دارن رو با احتیاط جدا کن.

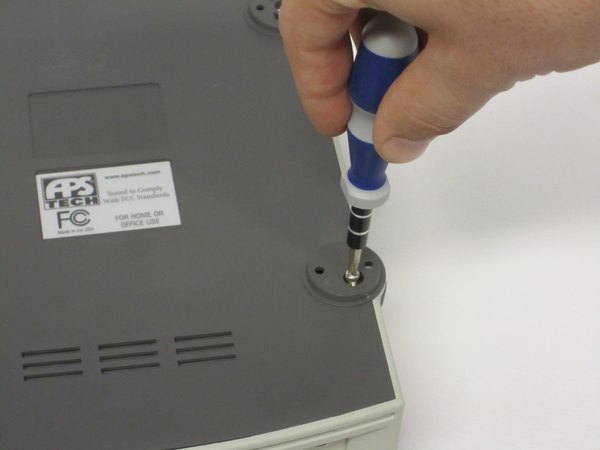

← حالا با استفاده از یه پیچ‌گوشتی چهارسو شماره 1 (Phillips #1)، اون چهار تا پیچی که زیر پایه‌ها پنهان شده بودن رو باز کن.

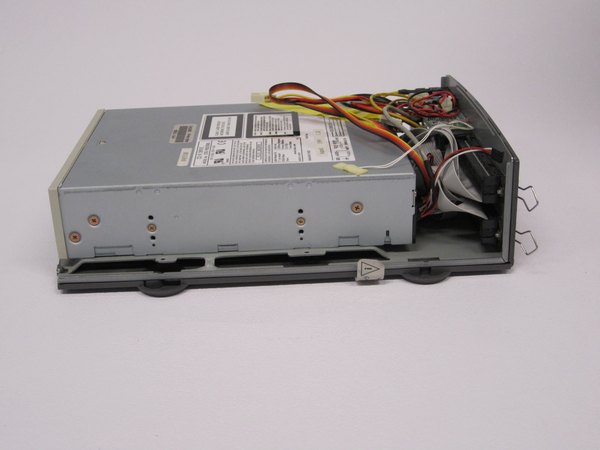

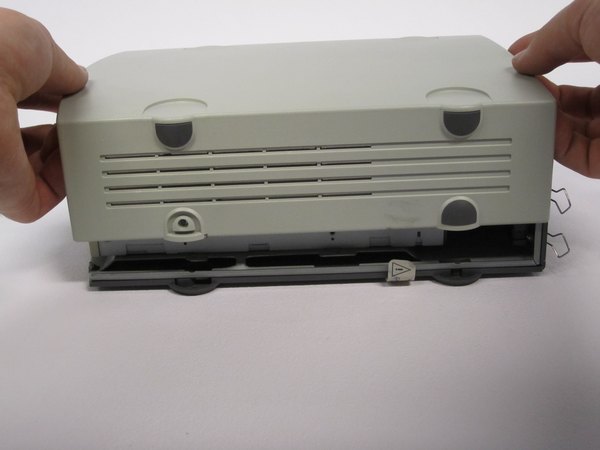

دستگاه رو بچرخون تا به حالت عادی (رو به بالا) قرار بگیره. حالا قاب رویی رو خیلی آروم به سمت بالا بکش تا کاملا از روی هارد درایو جدا بشه.

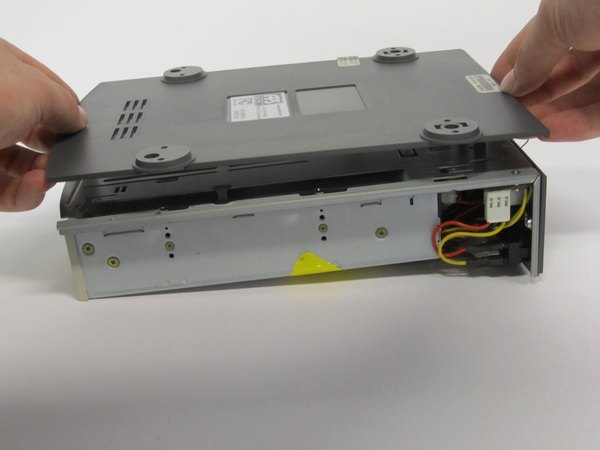

دوباره دستگاه رو وارونه کن تا به قسمت زیرینش دسترسی داشته باشی. با احتیاط، قاب خاکستری رنگ پایینی رو از بدنه اصلی دستگاه فاصله بده و جدا کن.

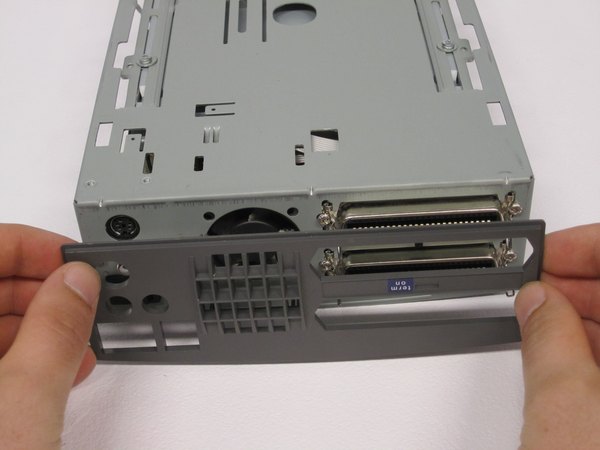

دستگاه رو طوری بچرخون که پنل پشتی اون رو به روت باشه. لبه‌های قاب پشتی رو به آرومی زیر و رو کن تا از بدنه اصلی رها بشه. یه نکته مهم: وقتی قاب پشتی رو برمی‌داری، فن دستگاه آزاد و شل می‌شه. پس حواست بهش باشه که یهو نیفته یا کابلش کشیده نشه.

مجددا دستگاه رو به حالت وارونه روی میز قرار بده.

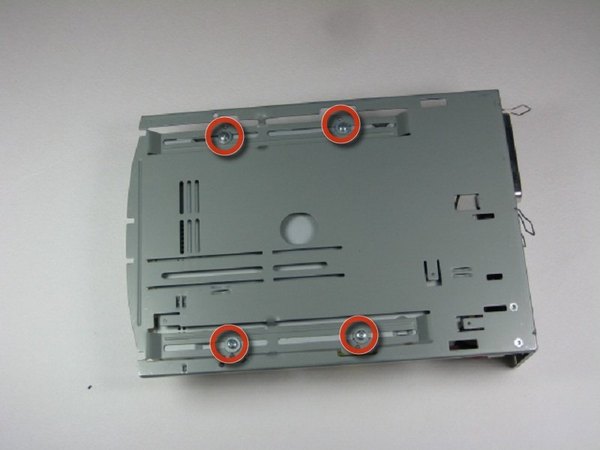

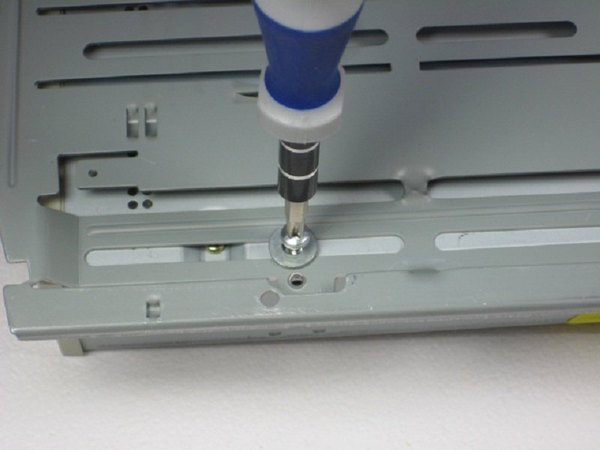

← چهار تا پیچ این قسمت رو با پیچ‌گوشتی چهارسو (Phillips #1) باز کن تا قطعات داخلی آزاد بشن.

حواست باشه واشرهایی که بین پیچ‌ها و صفحه پایه (بیس‌پلیت) قرار دارن رو گم نکنی؛ موقع بستن دوباره دستگاه حتما بهشون نیاز پیدا می‌کنی.

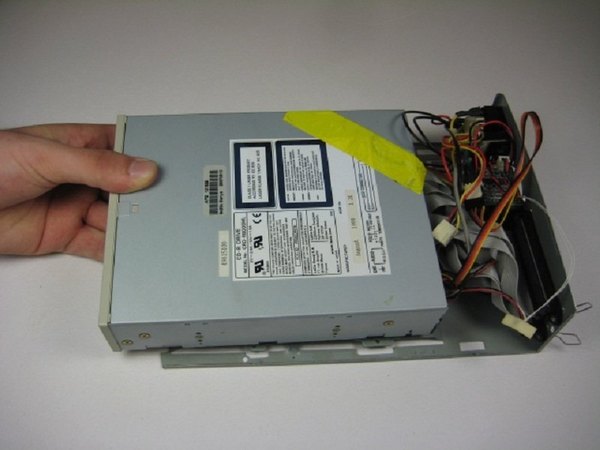

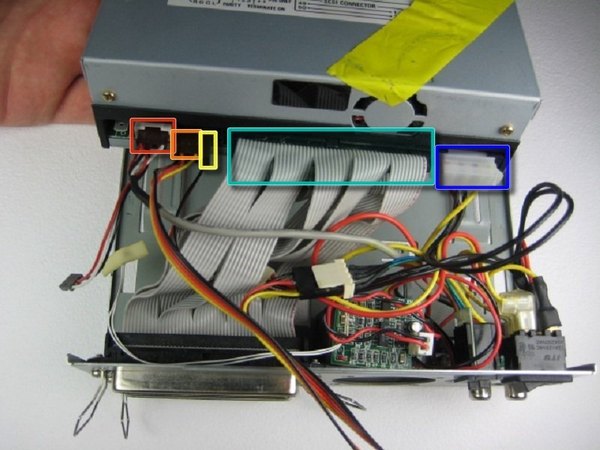

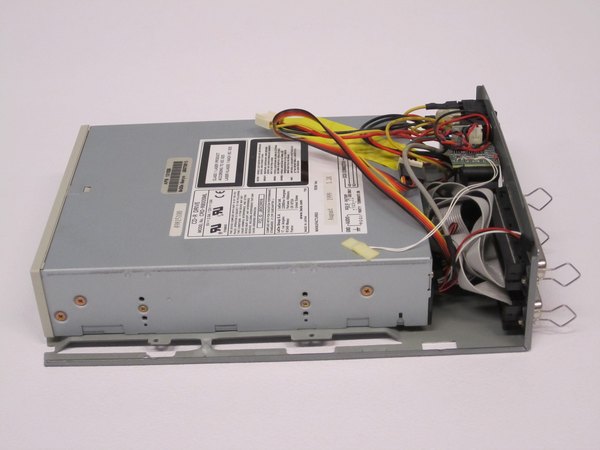

قطعه درایو داخلی رو به صورت کشویی از پشت دستگاه دور کن تا دسترسی به سیم‌ها راحت‌تر بشه. حالا باید کانکتورها رو از پشت قطعه داخلی جدا کنی. ترتیبش خیلی مهم نیست ولی پیشنهاد می‌کنیم برای نظم بیشتر، از چپ به راست پیش بری. این اتصالات شامل موارد زیر می‌شن:

← کانکتور صدا (Audio Connection)

← شناسه اسکازی (SCSI ID)

← پایان‌دهنده (Terminate On)

← کانکشن اصلی اسکازی (SCSI Connection)

و در نهایت ورودی برق دستگاه (DC Input)

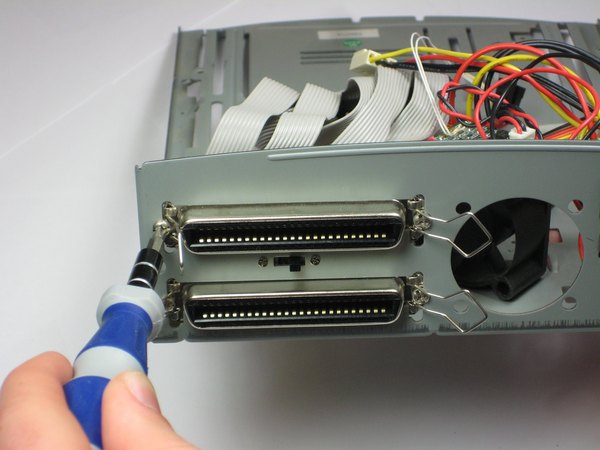

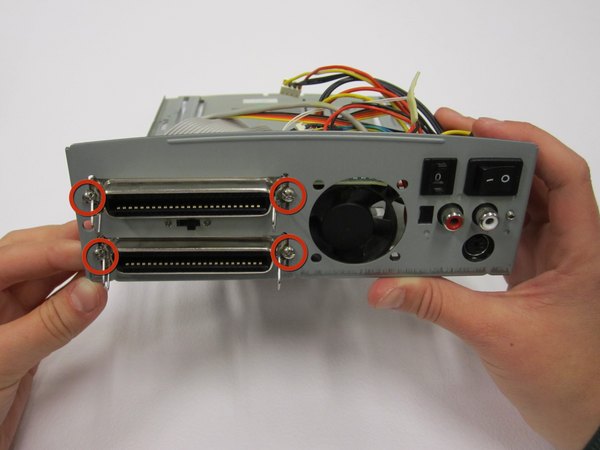

← چهار تا پیچ چهارسو که روی پنل پشتی قرار دارن رو باز کن.

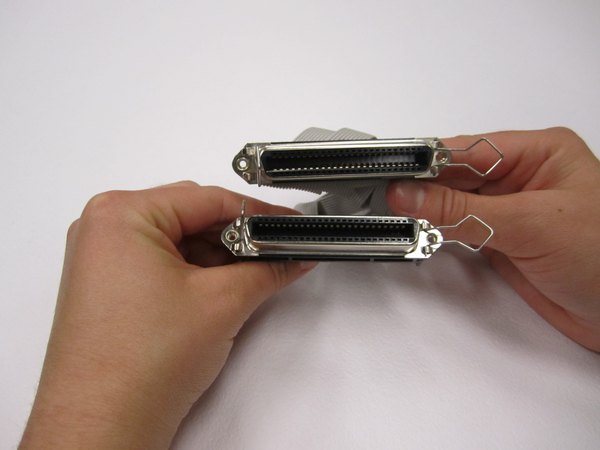

به محض اینکه این پیچ‌ها رو باز کنی، دو تا کانکشن SCSI به راحتی از بدنه آزاد می‌شن و می‌تونی قطعه جدید رو جایگزین کنی.

امیدوارم این راهنما از آیسی‌مدار بهت کمک کرده باشه تا پورت‌های دستگاهت رو با موفقیت تعویض کنی. یادت باشه برای جمع کردن دوباره قطعات، فقط کافیه همین مراحل رو از آخر به اول تکرار کنی. موفق باشی!
