کالبدشکافی درایو فلاپی Apple Disk II و ارتقا به درایو نوری مدرن

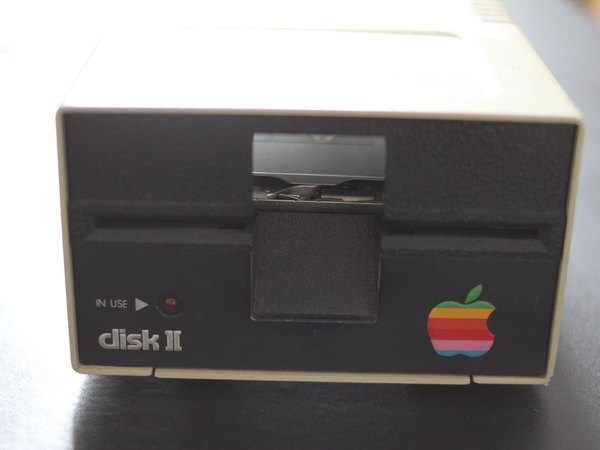

اول از همه یه نگاه کلی به ظاهر این درایو فلاپی کلاسیک و جذاب میندازیم تا آماده باز کردنش بشیم.

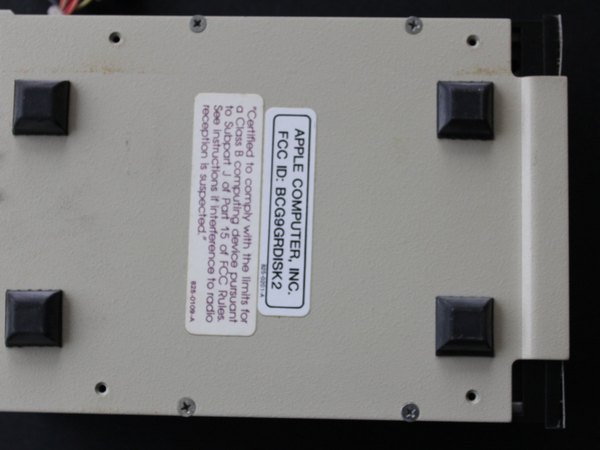

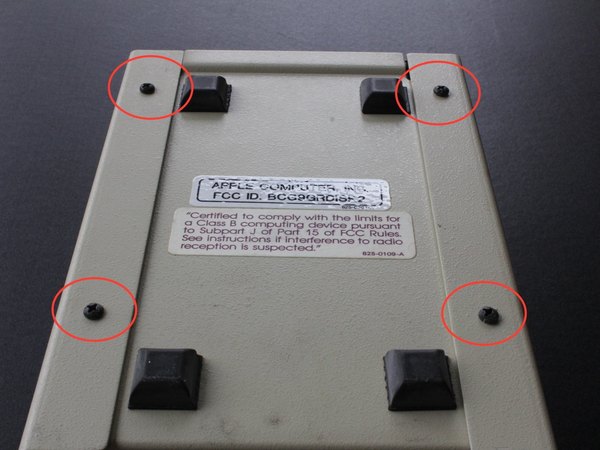

حالا درایو رو برگردون تا به قسمت زیرش دسترسی داشته باشی. اینجا 4 تا پیچ چهارسو می‌بینی که باید با پیچ‌گوشتی بازشون کنی تا قاب اصلی آزاد بشه.

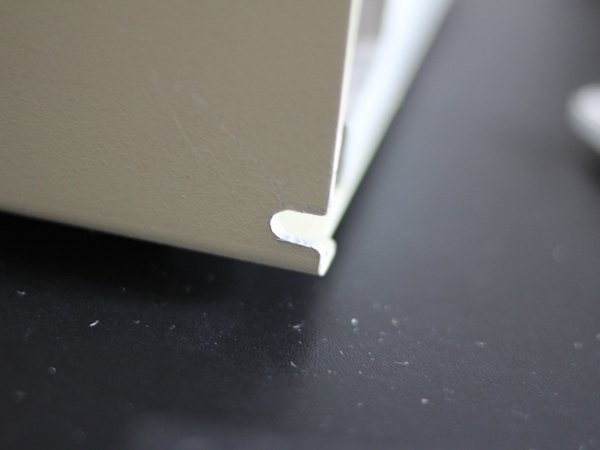

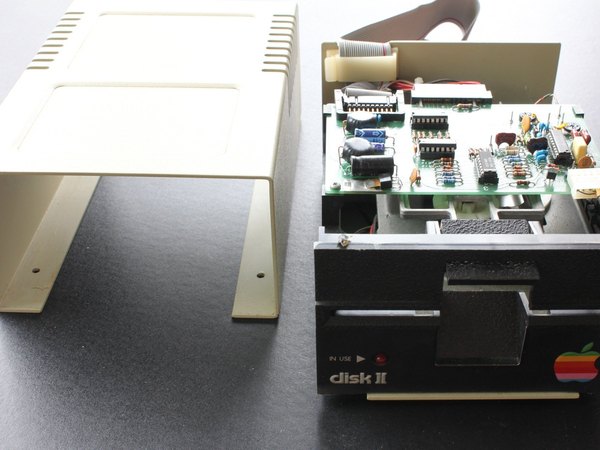

قاب فلزی بیرونی رو به آرومی به سمت عقب و همون سمتی که کابل‌ها قرار دارن بکش تا به صورت کشویی از روی شاسی اصلی جدا بشه.

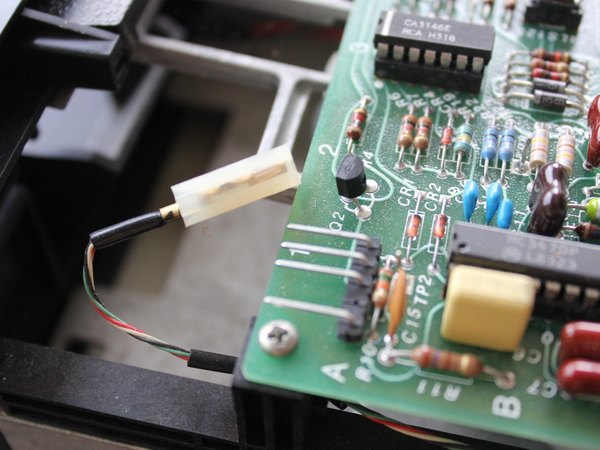

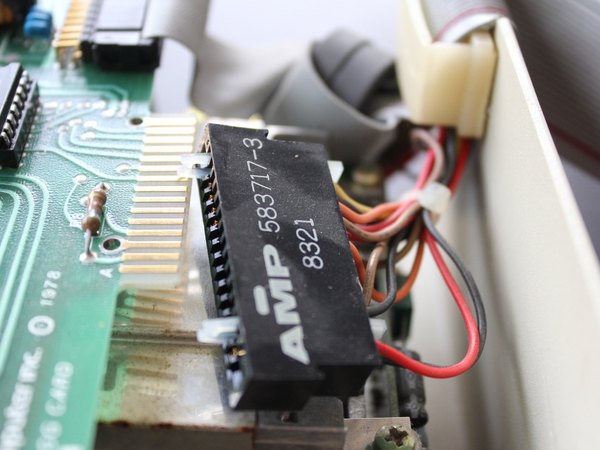

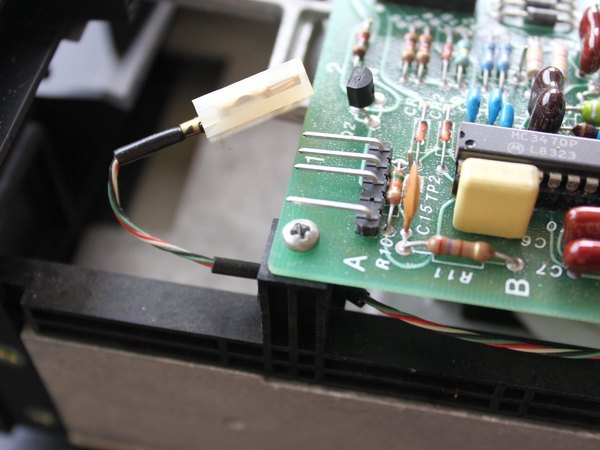

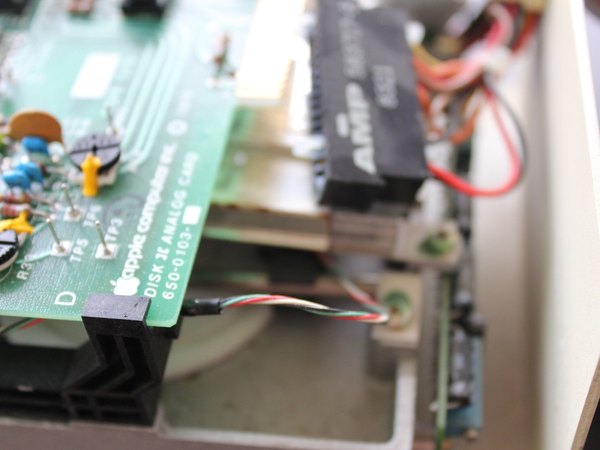

برای جدا کردن کابل‌ها خیلی دقت کن. کابل رو مستقیم به سمت بیرون و در امتداد برد بکش و اصلا به سمت بالا فشارش نده تا پین‌های روی برد خم نشن.

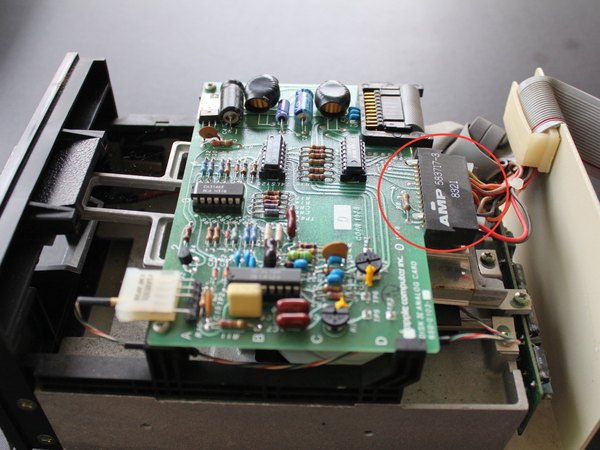

سوکت بعدی رو هم دقیقا مثل قبلی، با کشیدن مستقیم به سمت بیرون جدا کن تا آسیبی به اتصالات ظریف روی برد نرسه.

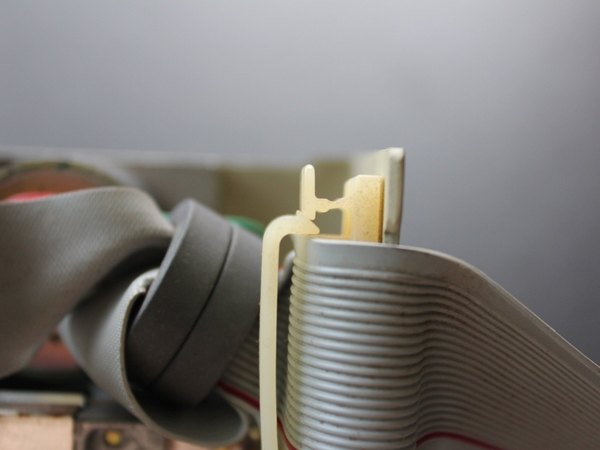

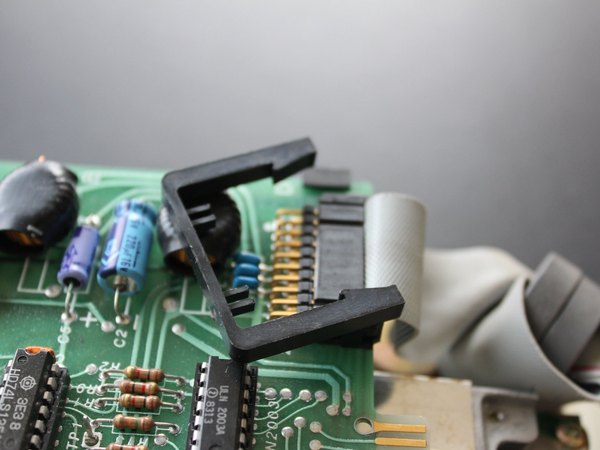

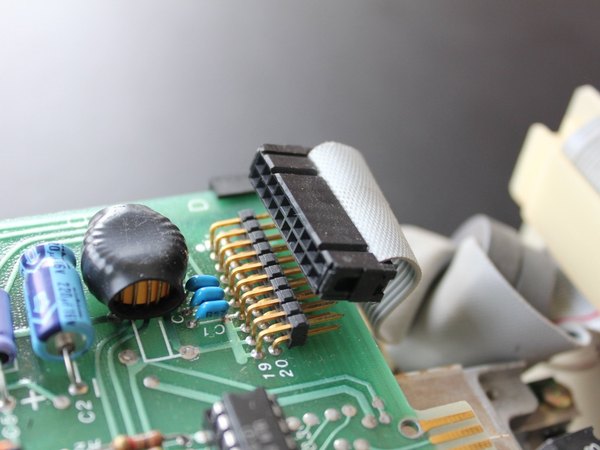

اول گیره نگهدارنده C شکل رو با انگشت شستت به آرومی به سمت بیرون فشار بده تا آزاد بشه. بعدش کابل فلت رو مستقیما به سمت خودت بکش و درش بیار؛ اینجا هم یادت باشه کابل رو به هیچ‌وجه رو به بالا نکشی.

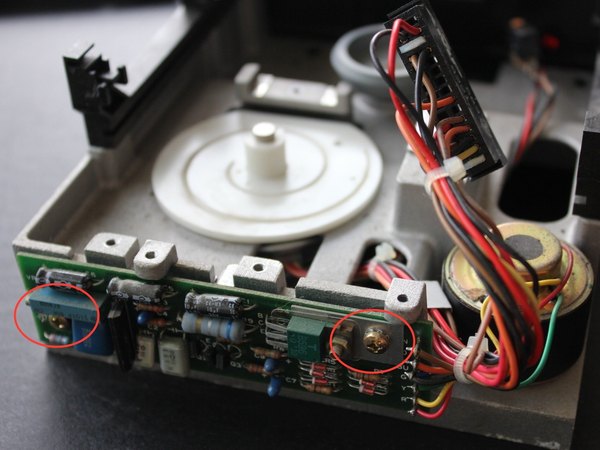

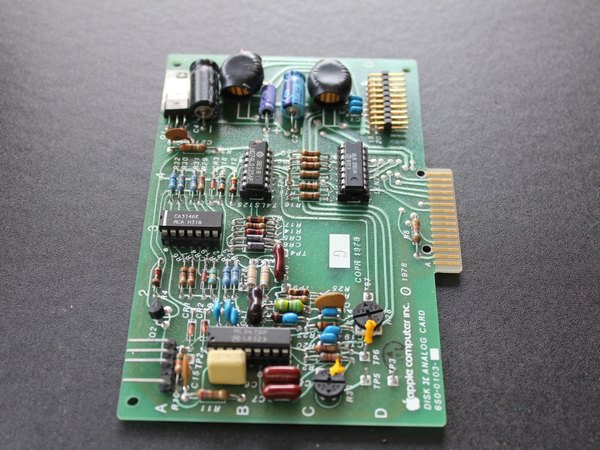

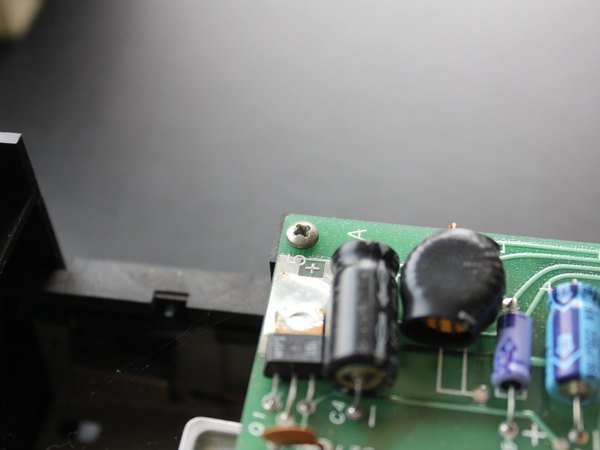

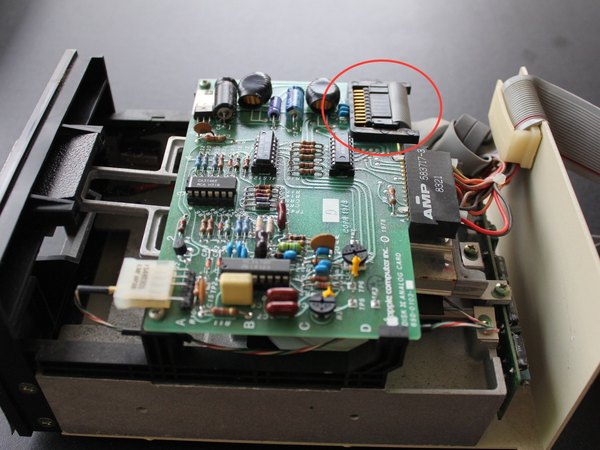

حالا دو تا پیچ چهارسویی که برد مدار رو روی شاسی محکم نگه داشتن، باز کن. بعد از باز کردن پیچ‌ها، برد رو با ملایمت از روی درایو بلند کن. موقع برداشتنش حسابی حواست به کابلی که از زیرش رد شده باشه تا بهش گیر نکنه و پاره نشه.

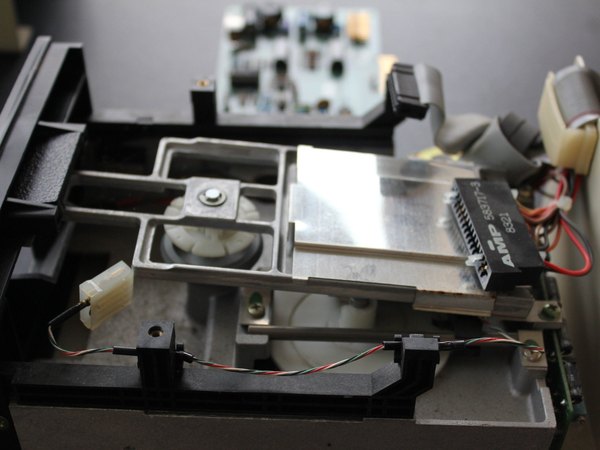

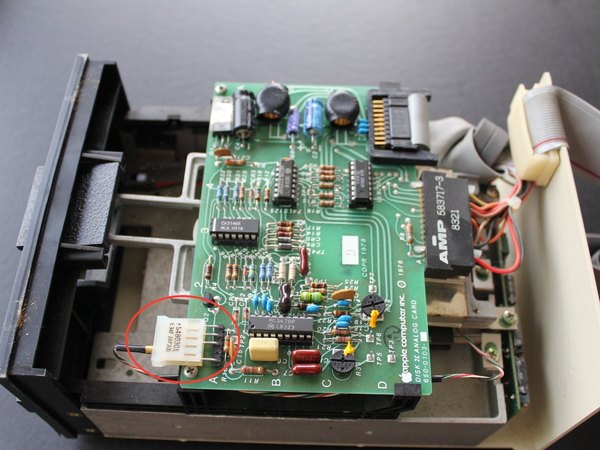

الان برد اصلی کاملا از دستگاه جدا شده و می‌تونی نمایی از قطعات مکانیکی باقی‌مونده روی شاسی رو ببینی. این قطعات هم به زودی باز میشن.

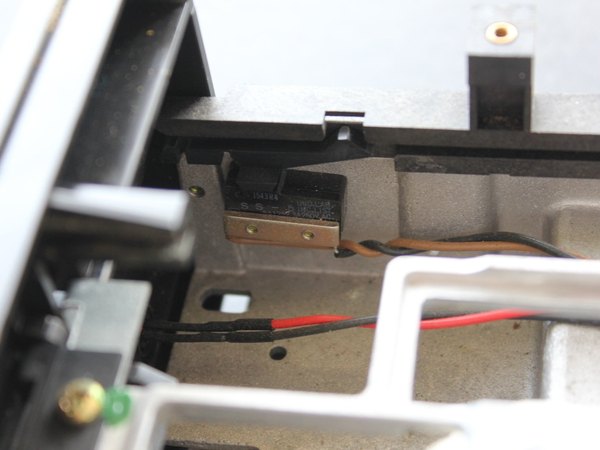

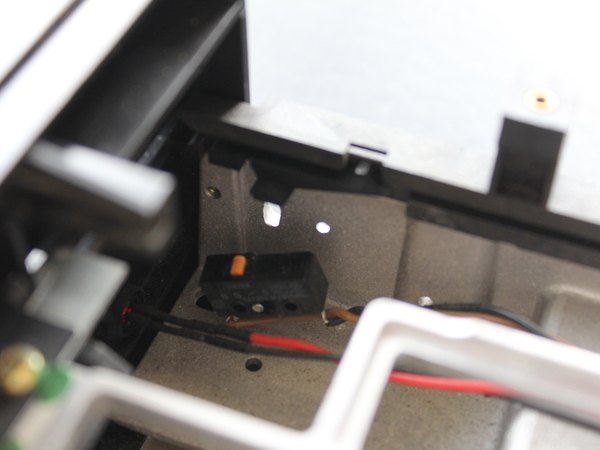

بریم سراغ سنسور دستگاه. دو تا پیچ چهارسو که تو تصویر مشخص شدن رو باز کن تا این قطعه از سر جاش رها بشه.

اون کابل طوسی‌رنگ رو که می‌بینی، از داخل گیره نگهدارنده‌اش بیرون بیار تا مسیر برای برداشتن قطعات بعدی باز بشه.

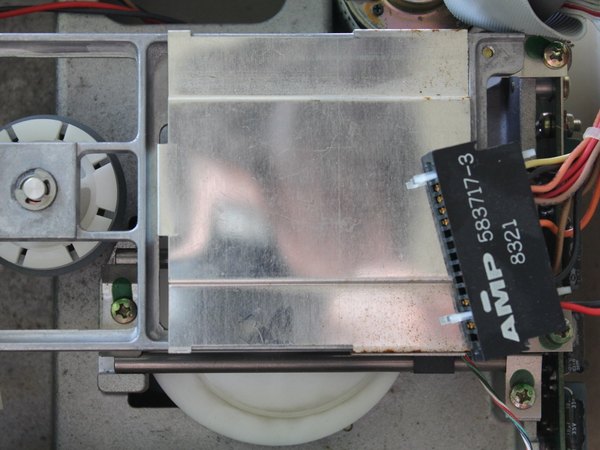

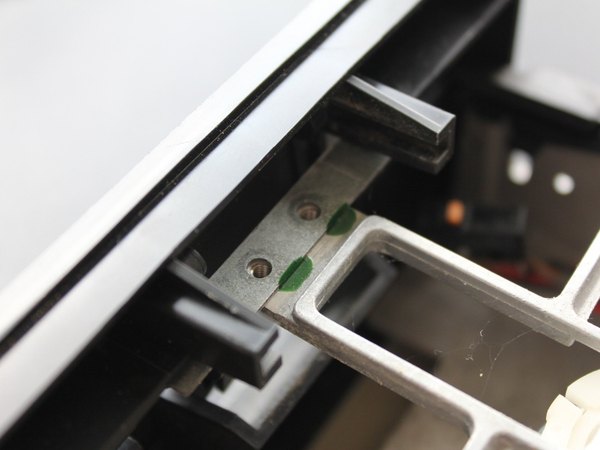

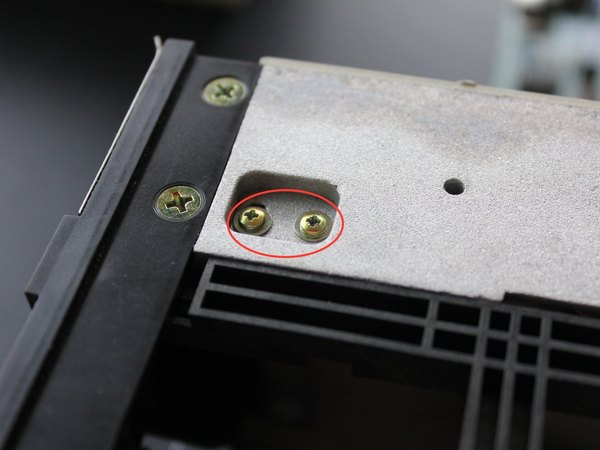

تمام پیچ‌هایی که تو این تصویرها با دایره مشخص شدن رو باز کن تا بتونیم سینی فلزی رویی رو برداریم.

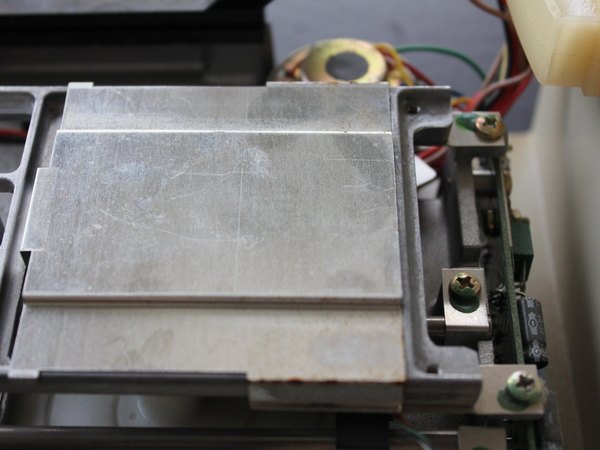

وقتی همه پیچ‌ها رو باز کردی، سینی نقره‌ای رنگ رو درست مثل عکس از روی دستگاه بلند کن و کنار بذار.

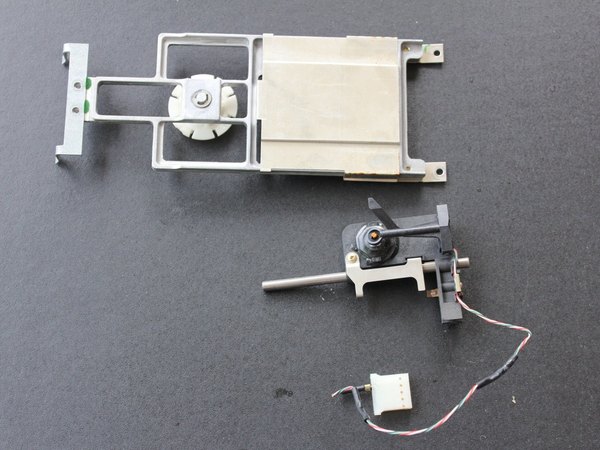

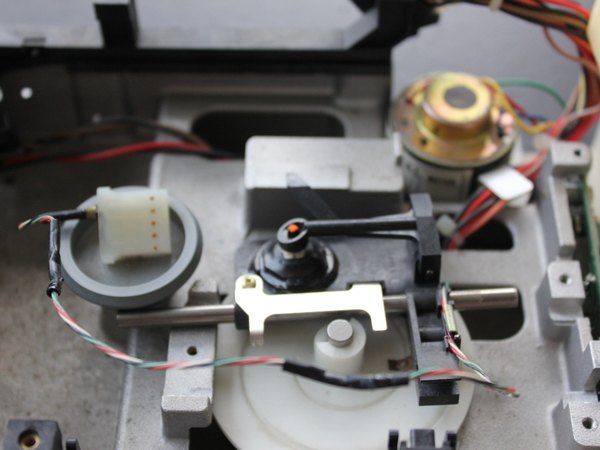

علاوه بر خود سینی، بقیه قطعات مکانیکی متصل بهش رو هم همون‌طور که تو تصویر می‌بینی، با دقت بیرون بیار.

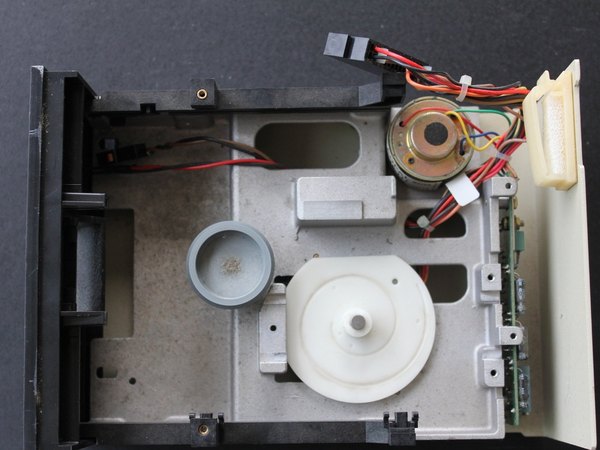

حالا فقط موتور اصلی و چند تا قطعه ریز روی شاسی فلزی باقی مونده که باید اون‌ها رو هم برای خالی شدن کامل فضا باز کنیم.

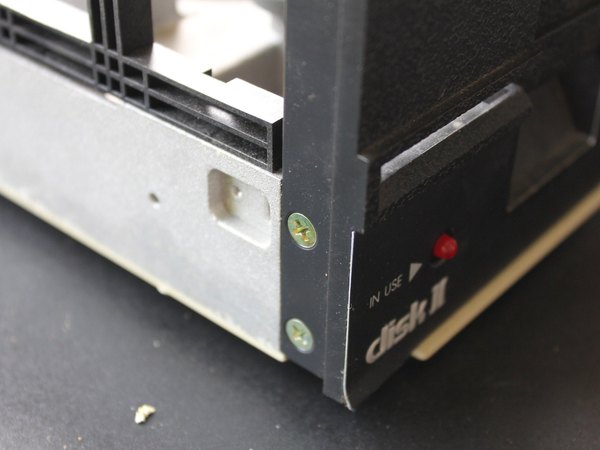

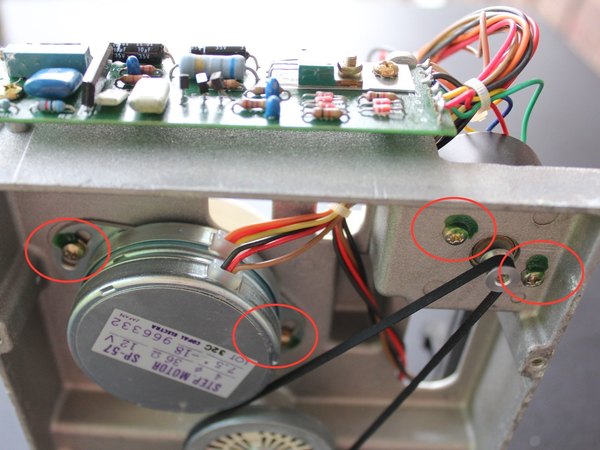

کلا 8 تا پیچ در کناره‌ها و زیر شاسی وجود داره که باید همه‌شون رو با پیچ‌گوشتی باز کنی تا بخش پایینی قاب آزاد بشه.

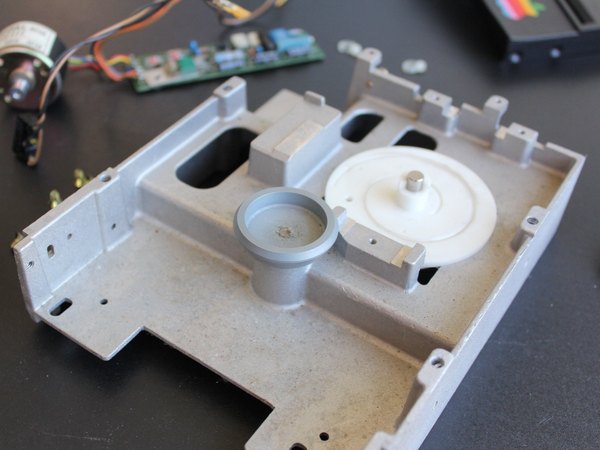

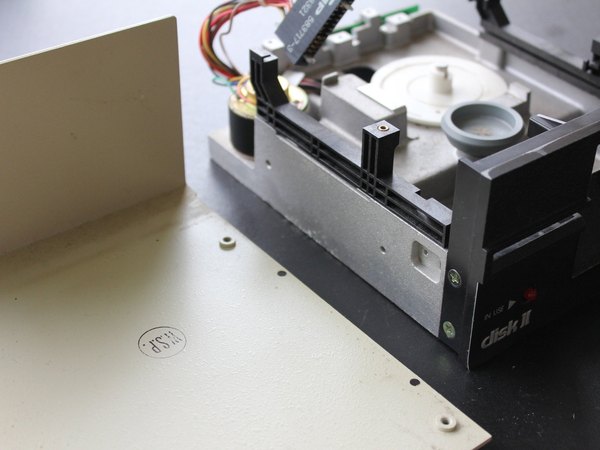

با باز شدن اون 8 تا پیچ، کفه فلزی دستگاه به راحتی جدا میشه و می‌تونی برش داری.

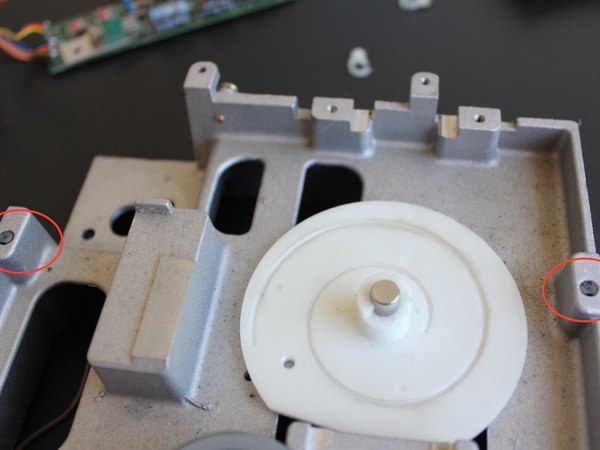

پیچ‌هایی که تو عکس نشون داده شدن رو باز کن و تمام قطعاتی که حالا آزاد شدن رو از روی شاسی اصلی بردار.

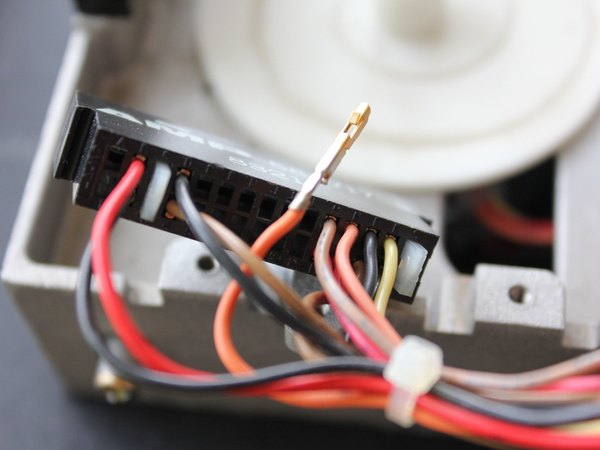

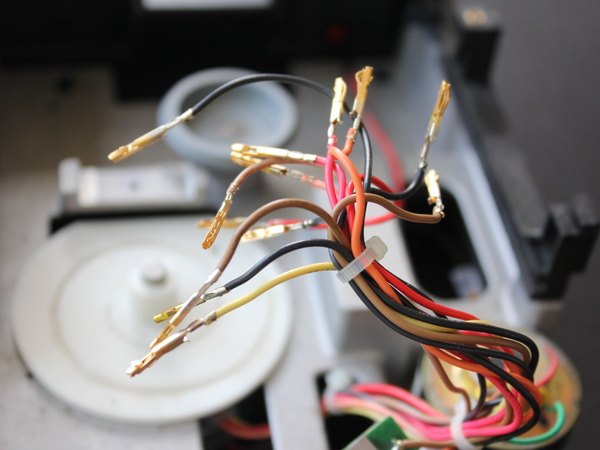

کابل‌ها رو از اون سوکت مشکی‌رنگ جدا کن تا بتونی موتور و بقیه اجزای متصل بهش رو به طور کامل از روی شاسی فلزی بیرون بیاری.

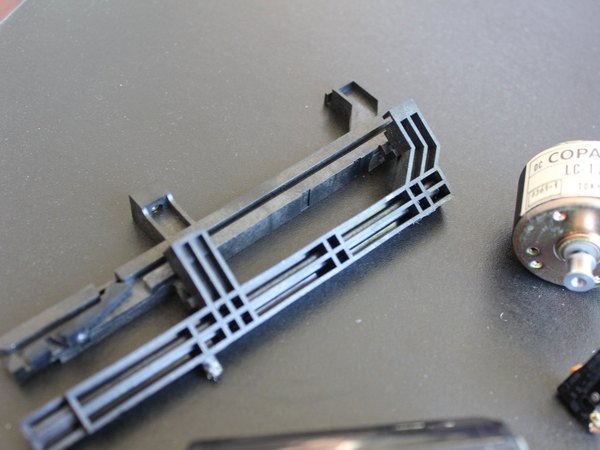

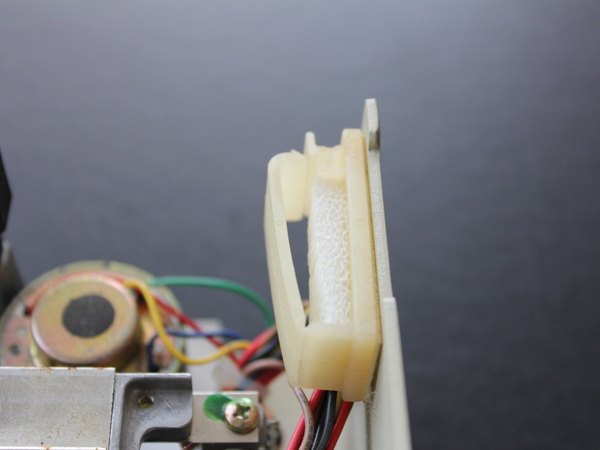

ریل‌های کناری رو با یه کشش ملایم به سمت بالا جدا کن. هر ریل دو تا پایه پلاستیکی داره که داخل بدنه می‌شینن. این پایه‌ها معمولا چسب خوردن و ممکنه موقع درآوردن بشکنن، پس خیلی مراقب باش تا این اتفاق برای تو نیفته.

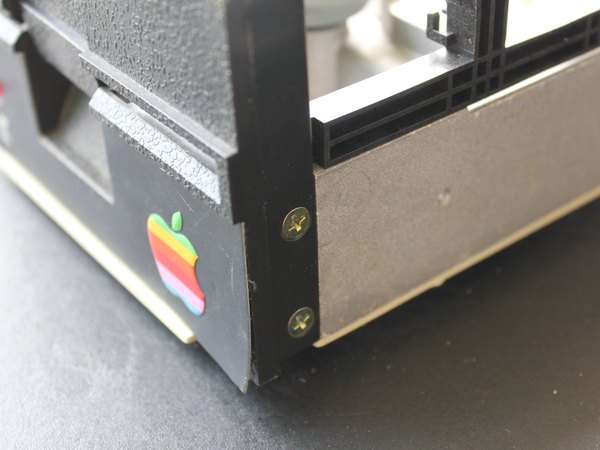

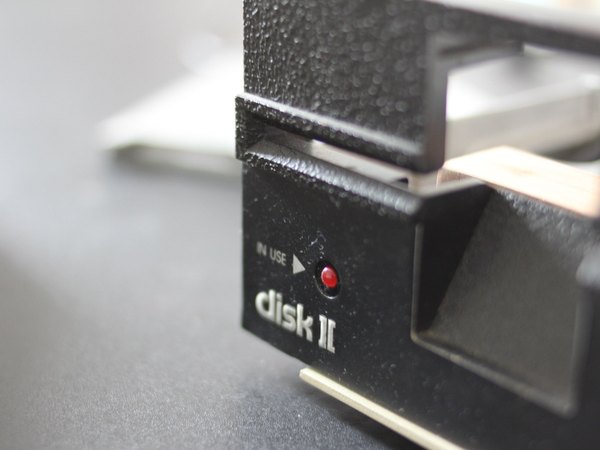

چون پیچ‌های کناری رو قبلا باز کردیم، پنل مشکی‌رنگ جلوی درایو الان راحت جدا میشه. اگه چراغ ال‌ای‌دی فابریک دستگاهت هنوز کار می‌کنه و نورش خوبه، می‌تونی همون رو نگه داری و از مرحله بعدی رد بشی.

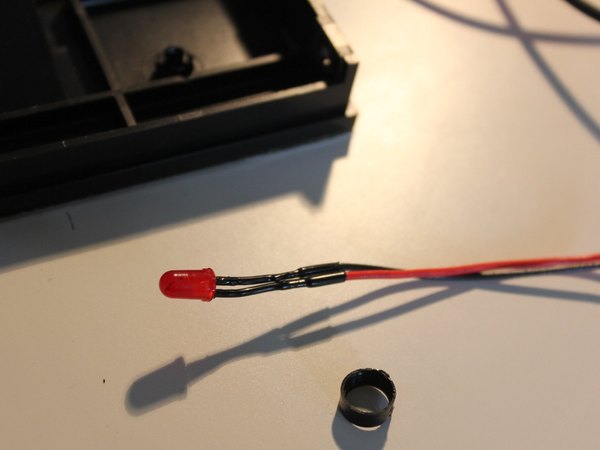

برای درآوردن ال‌ای‌دی قدیمی، باید اون حلقه نگهدارنده‌اش رو با کمک یه پیچ‌گوشتی دوسو باز کنی. این کار رو با حوصله انجام بده تا قاب جلویی خط و خش نیفته و آسیب نبینه.

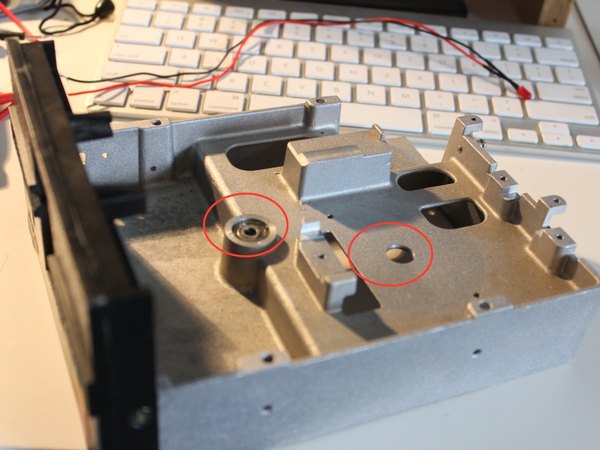

با استفاده از یه دم‌باریک یا انبردست، بقیه قطعات ریزی که روی شاسی موندن رو هم جدا کن تا فضای داخل کاملا خالی و آماده بشه.

حالا که قاب کاملا خالی شده و یه ال‌ای‌دی خوش‌رنگ جدید هم تهیه کردیم، بخش هیجان‌انگیز کار یعنی ارتقا و نصب قطعات جدید شروع میشه!

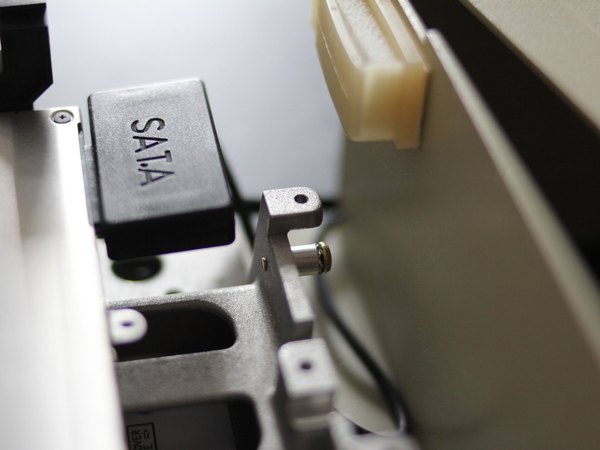

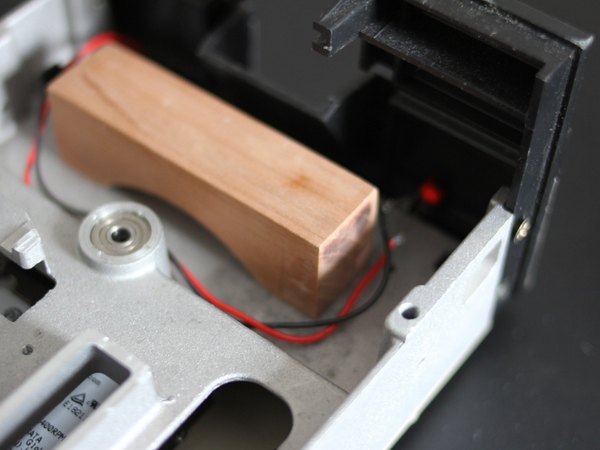

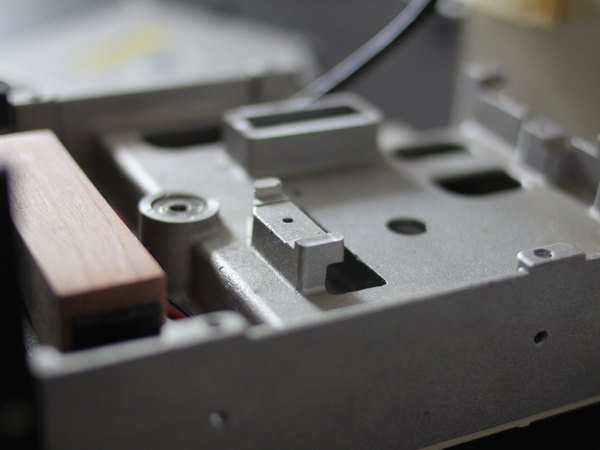

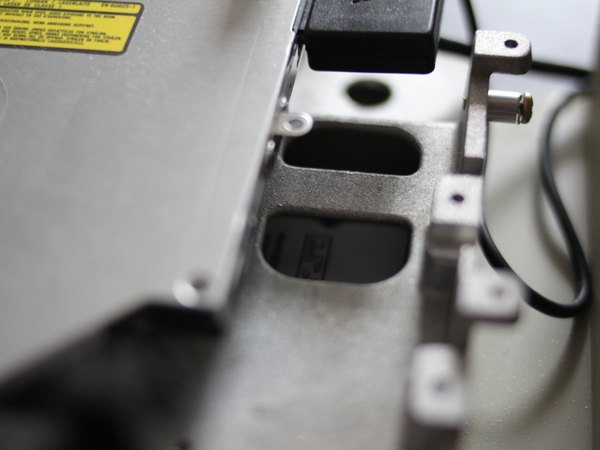

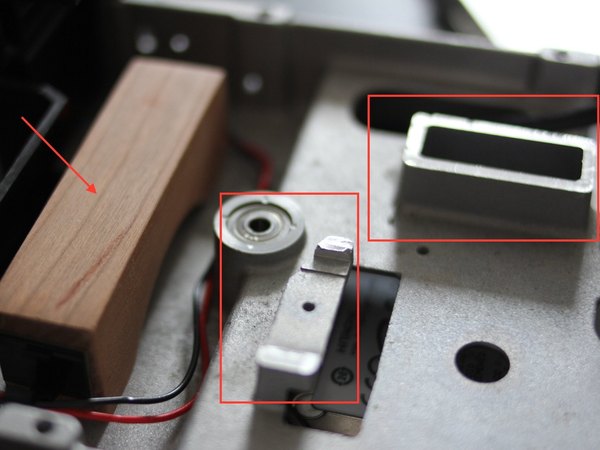

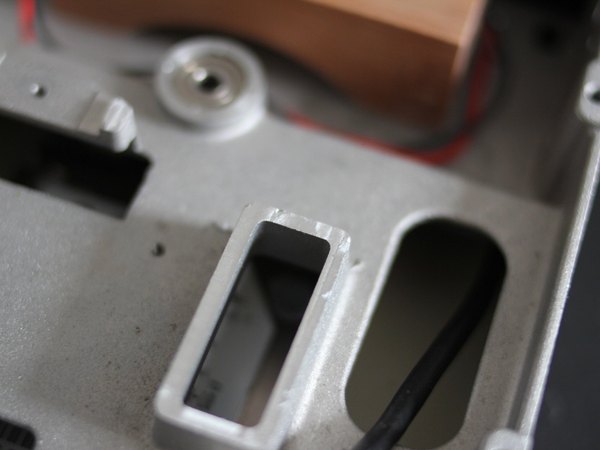

قسمت‌هایی که نیاز به تغییر دارن تو تصویر با مستطیل مشخص شدن. شاسی فلزی رو با فرز مینیاتوری کمی تراش دادیم تا ارتفاعش با شیار ورود دیسک روی پنل جلویی هماهنگ بشه. این‌طوری درایو نوری Apple SuperDrive (که از یه مک‌بوک پرو برداشتیم) دقیقا سر جاش می‌شینه. یه تیکه چوب کوچیک هم زیر درایو نوری گذاشتیم تا به عنوان تکیه‌گاه عمل کنه و قطعه کاملا تراز بمونه.

وقتی ریل‌ها رو دوباره نصب کردیم، می‌بینی که خیلی قشنگ و دقیق دور درایو نوری رو می‌پوشونن و مهارش می‌کنن. ما یه ال‌ای‌دی جدید گرفتیم و به سوکت ال‌ای‌دی روی برد مبدل SATA هارد 2.5 اینچی لحیمش کردیم و دقیقا سر جای قبلی تو پنل جلو جا زدیمش.

کابل ال‌ای‌دی رو مرتب از کنار رد کردیم و یه هارد دیسک 2.5 اینچی رو هم تو اون فضای خالی زیر درایو نوری قرار دادیم تا یه فضای ذخیره‌سازی عالی هم داشته باشیم.

با ابزار فرز مینیاتوری (درمل)، یه شیار تمیز روی پنل پشتی ایجاد کردیم تا بتونیم کابل‌های USB رو به راحتی از داخل دستگاه به بیرون هدایت کنیم.

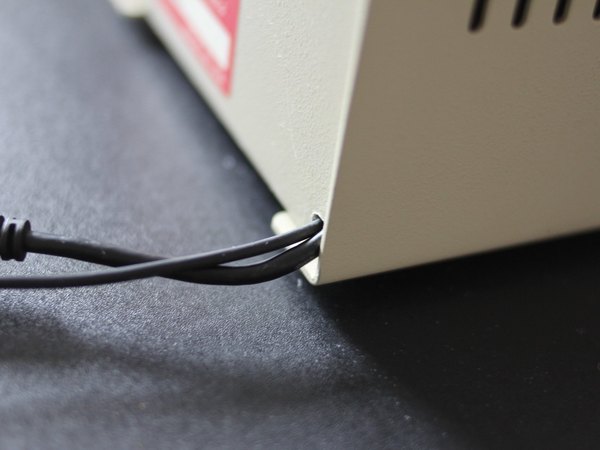

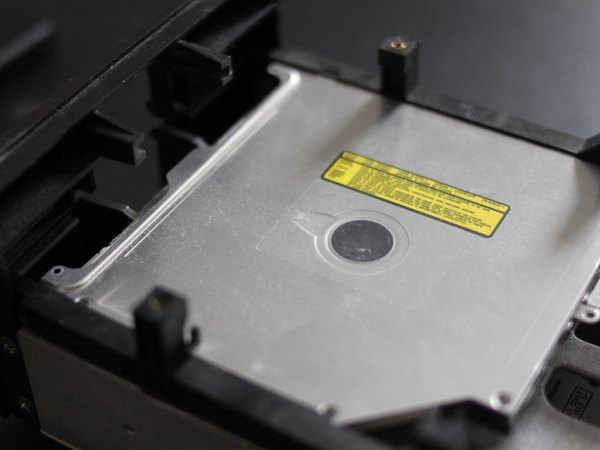

تو عکس اول می‌بینی که درایو نوری کاملا دقیق و محکم داخل بدنه نصب شده. عکس دوم کابل مبدل SATA به USB درایو نوری رو نشون میده که تو سیستم‌عامل مک کاملا Plug and Play هست. ما از کابل سرکج استفاده کردیم، اما با توجه به فضای پشت دستگاه، کابل صاف انتخاب بهتریه. عکس سوم همون سوراخیه که برای رد کردن کابل مبدل هارد 2.5 اینچی ایجاد کردیم.

اهرم چفت‌کننده فلاپی تو طراحی فابریک، حالا که قطعات داخلیش نیستن خیلی راحت بیرون میاد و کاربردی نداره، پس کلا حذفش کردیم تا ظاهر کار تمیزتر بشه.

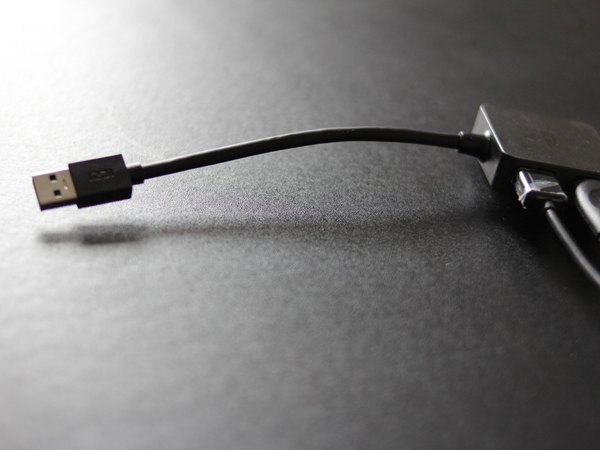

کابل‌ها رو از قاب بیرون آوردیم و به یه هاب USB چهار پورت وصل کردیم. اگه بتونی یه برش تمیز روی قاب بدی، حتی می‌تونی خود هاب رو هم داخل دستگاه جاسازی کنی.

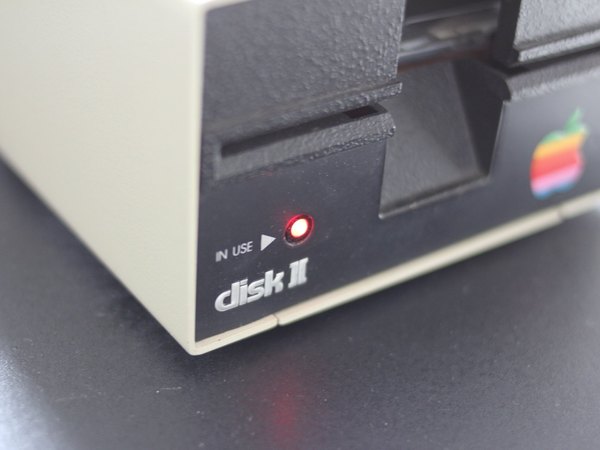

چراغ ال‌ای‌دی جدیدی که گذاشتیم، موقعی که سیستم داره اطلاعات رو از روی هارد SATA می‌خونه، دقیقا مثل یه دستگاه فابریک چشمک می‌زنه و حس خیلی خوبی میده.

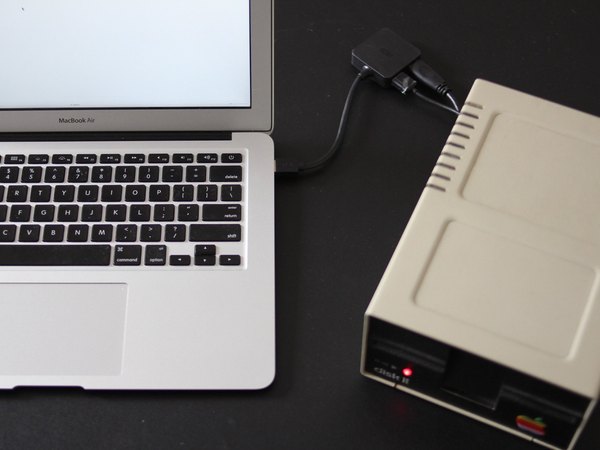

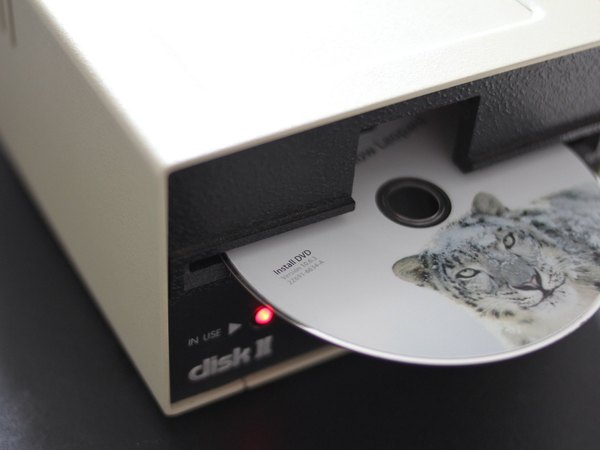

وقتی این مجموعه جذاب رو با USB به مک وصل می‌کنیم (همون هاب برای تامین برق درایو نوری و هارد کافیه)، می‌تونیم خیلی راحت DVDها رو داخلش بذاریم و بخونیم!

برای بستن کامل دستگاه، فقط کافیه قاب رویی رو بکشی روش و تمام پیچ‌های چهارسوی بدنه رو سر جاشون ببندی.

خب، اینم از شاهکار امروز ما! تونستیم یه درایو فلاپی نوستالژیک رو به یه دستگاه ذخیره‌سازی مدرن و درایو نوری تبدیل کنیم که ظاهر کلاسیکش رو کاملا حفظ کرده. از اینکه تو این پروژه خاص و متفاوت با تیم آیسی‌مدار همراه بودی خیلی خوشحالیم. امیدوارم از این ترکیب جذاب تکنولوژی قدیم و جدید لذت برده باشی و برای پروژه‌های خودت ایده گرفته باشی. موفق باشی!
