بررسی و شناسایی تراشه‌های آمازون آسترو

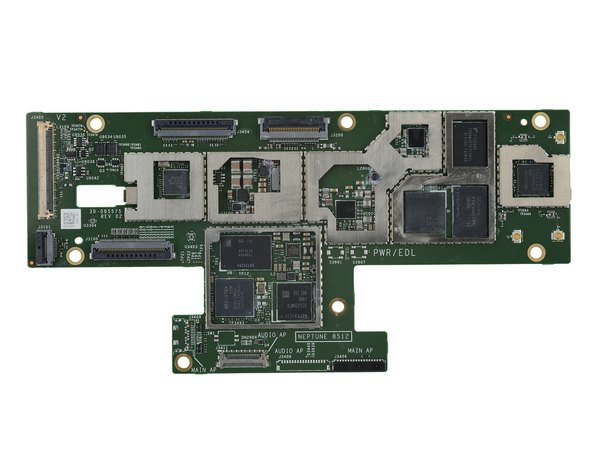

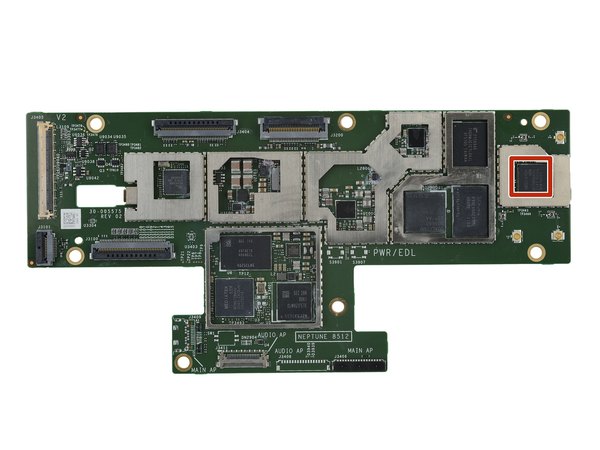

بخش اول شناسایی تراشه‌ها روی این برد:

← پردازنده کاربردی MediaTek MT8512BAAV همراه با واحد پردازش عصبی AZ1

← حافظه رم 1 گیگابایتی مدل Samsung K4F8E164HA-MGCL از نوع LPDDR4 SDRAM

← حافظه فلش 4 گیگابایتی Samsung KLM4G1FETE-B041 از نوع eMMC NAND

← پردازنده هشت هسته‌ای کاربردی Qualcomm SDA660-201-AA

حافظه رم 4 گیگابایتی SK hynix H9HCNNNCPMMLHR-NME از نوع LPDDR4X SDRAM

حافظه فلش 16 گیگابایتی Kioxia THGBMJG7C1LBAIL از نوع eMMC NAND

← دی‌سریالایزر دوگانه Analog Devices MAX9296A مدل GMSL2

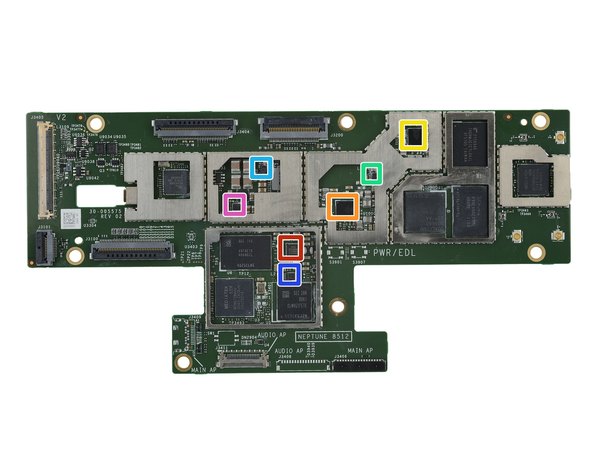

بخش دوم تراشه‌های این قسمت:

← تراشه مدیریت تغذیه MediaTek MT6398AN

← تراشه مدیریت تغذیه Qualcomm PM660-002

← آیسی مدیریت تغذیه Qualcomm PM660L-004-01

← آیسی مدیریت تغذیه Qualcomm PM3003A

مبدل ولتاژ کاهنده سنکرون 6 آمپری Monolithic Power Systems MP8756

مبدل کاهنده سنکرون 3 آمپری Richtek RT5797ALGQW

← احتمالا مبدل DC به DC ساخت Texas Instruments

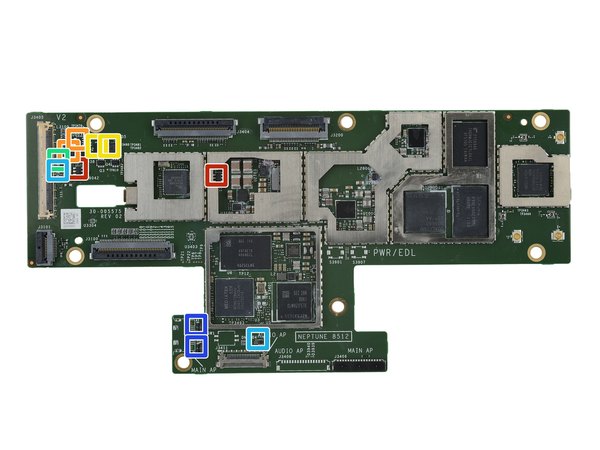

بخش سوم قطعات برد نمایشگر:

← سوئیچ توزیع برق Silergy SY6287C

← مانیتور 12 بیتی جریان، ولتاژ و توان Texas Instruments INA219A

← مولتی‌پلکسر/دی‌مولتی‌پلکسر آنالوگ 8 کاناله Nexperia 74HC4051

← گیت NOR تک‌گانه دو ورودی Nexperia 74AUP1G02

گیت AND تک‌گانه دو ورودی Nexperia 74LVC1G08

آرایه دیود محافظتی 4 کاناله ESD مدل onsemi ESD8704MUTAG

بخش چهارم شامل تراشه ارتباطی:

← تراشه MediaTek MT7668ASN برای وای‌فای دو بانده MU-MIMO 802.11ac و بلوتوث نسخه 5.0

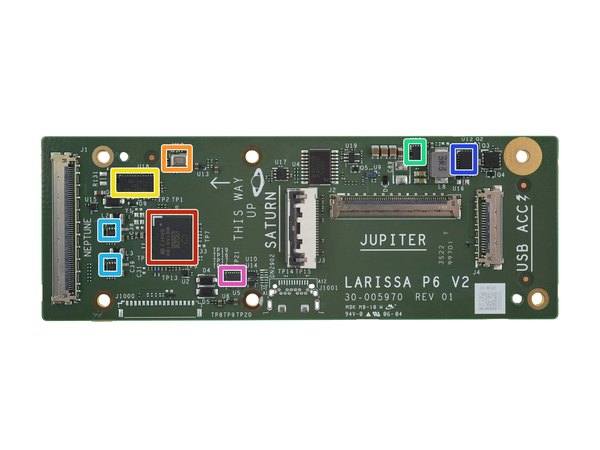

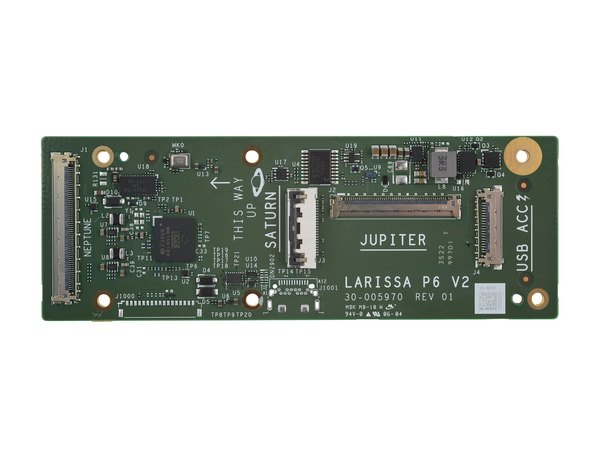

بخش اول شناسایی قطعات روی برد گردن:

← احتمالا پردازنده بینایی ماشین Intel

← میکروفون MEMS ساخت Knowles

← فیوز الکترونیکی 12 آمپری Texas Instruments TPS24750 همراه با مانیتور جریان

← مبدل کاهنده ولتاژ سنکرون 6 آمپری Monolithic Power Systems MP8756

مبدل کاهنده سنکرون 1 آمپری Monolithic Power Systems MP2151GTF

مبدل DC-DC از شرکت Texas Instruments

← آرایه سیگنال مختلط Renesas

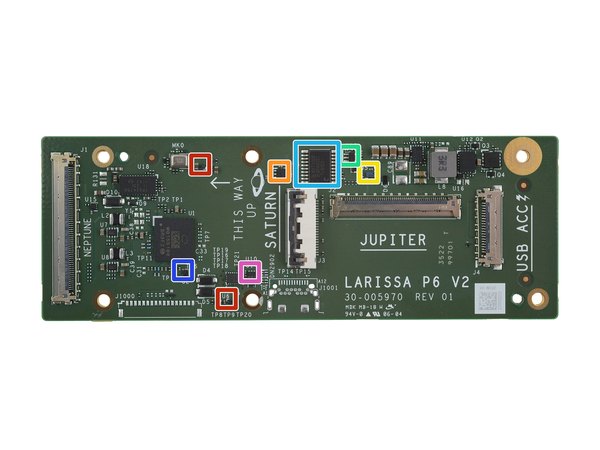

ادامه بررسی تراشه‌های برد گردن - بخش دوم:

← رگولاتور LDO با خروجی 1.8 ولت و 250 میلی‌آمپر Texas Instruments LP5907UVE-1.8

← سوئیچ قابل‌تنظیم توزیع برق USB مدل Texas Instruments TPS2553

← مبدل سطح ولتاژ دوطرفه و 2 بیتی Texas Instruments TCA9406

← مقایسه‌کننده ولتاژ پایین تکی Texas Instruments LMV331

مترجم سطح ولتاژ 8 بیتی دوطرفه NXP Semiconductor NVT2008

سوئیچ آنالوگ SPST تکی Texas Instruments SN74LVC1G66

← گیت AND تک‌گانه سه ورودی onsemi NC7SZ11

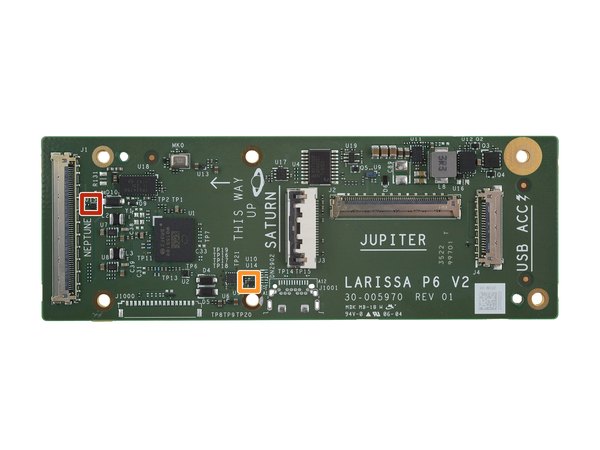

بخش سوم تراشه‌ها روی برد گردن:

← گیت AND دو ورودی تکی Nexperia 74LVC1G08

← گیت NOR دو ورودی تکی Nexperia 74AUP1G02

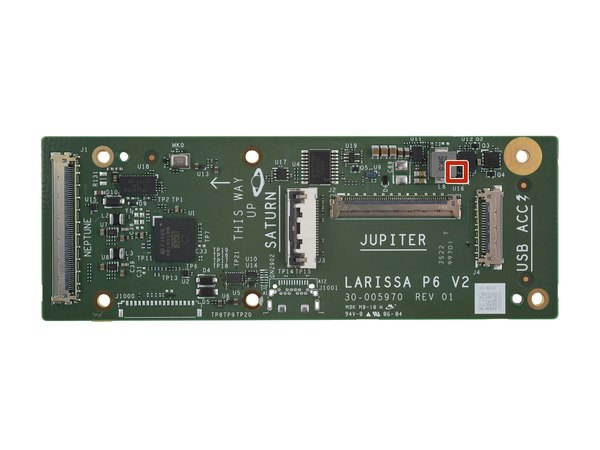

بخش چهارم شامل سنسورها:

← سنسور تشخیص دمای Texas Instruments TMP103G

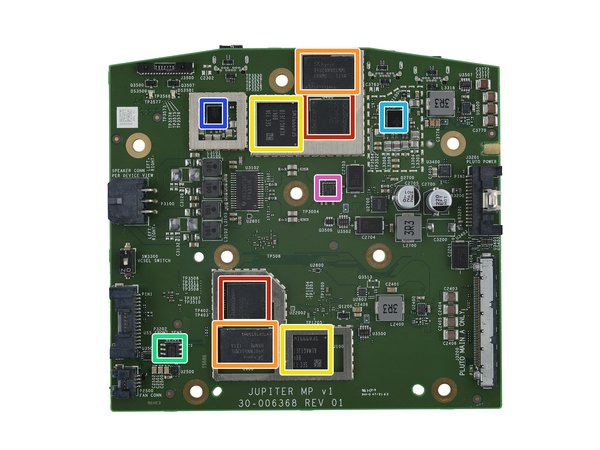

بخش اول قطعات روی برد سنسور:

← پردازنده هشت هسته‌ای 64 بیتی کاربردی Qualcomm QCS605-001-AC

← حافظه رم 2 گیگابایتی SK hynix H9HCNNNBKMMLHR-NME مدل LPDDR4X SDRAM

← حافظه 16 گیگابایتی فلش Samsung KLMAG1JETD-B041 از نوع eMMC NAND

← میکروکنترلر 32 بیتی STMicroelectronics STM32G031J6 مبتنی بر معماری ARM Cortex-M0+

آیسی مدیریت تغذیه Qualcomm PM670-001

تراشه مدیریت تغذیه Qualcomm PM670L-000-01

← کدک صوتی استریو Texas Instruments TLV320DAC3203

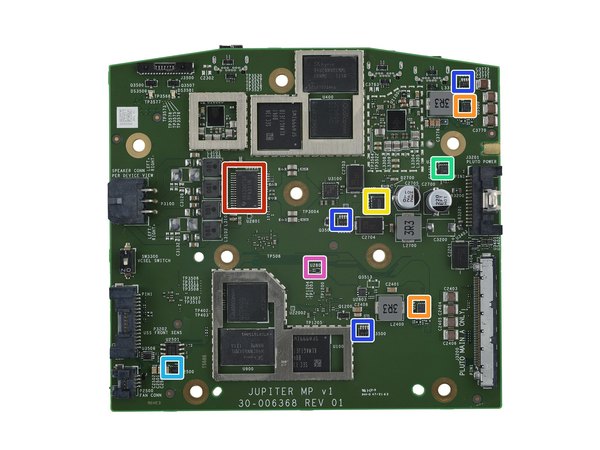

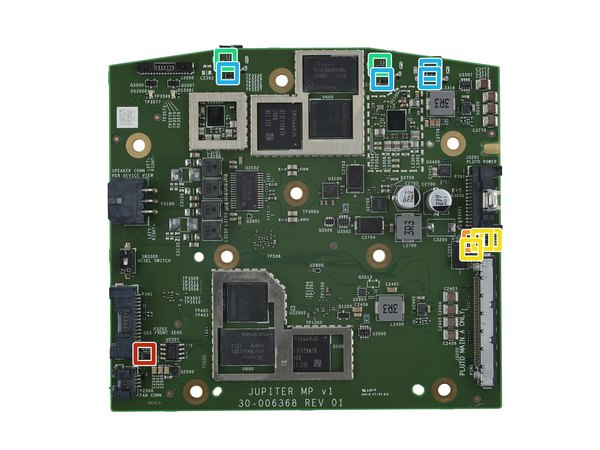

تراشه‌های بخش دوم برد سنسور:

← آمپلی‌فایر صوتی 30 واتی کلاس D استریو مدل Texas Instruments TPA3118D2

← مبدل کاهنده ولتاژ 6 آمپری Monolithic Power Systems MP8756

← احتمالا مبدل DC به DC از برند Silergy

← سوئیچ بار Vishay SiP32419

احتمالا سوئیچ بار از برند Silergy

نمایشگر توان و ولتاژ 12 بیتی Texas Instruments INA219A

← رگولاتور LDO با خروجی 3.3 ولت و 500 میلی‌آمپر Texas Instruments LP5912-3.3

بخش سوم قطعات این برد:

← مبدل ولتاژ دوطرفه 2 بیتی Texas Instruments TXS0102

← گیت NAND دو ورودی تک‌گانه onsemi NL17SZ00

← گیت NOR دو ورودی تکی Nexperia 74AUP1G02

← آرایه دیود محافظتی 4 کاناله ESD مدل onsemi ESD7104MUTAG

آرایه دیود محافظتی 4 کاناله ESD مدل onsemi ESD8704MUTAG

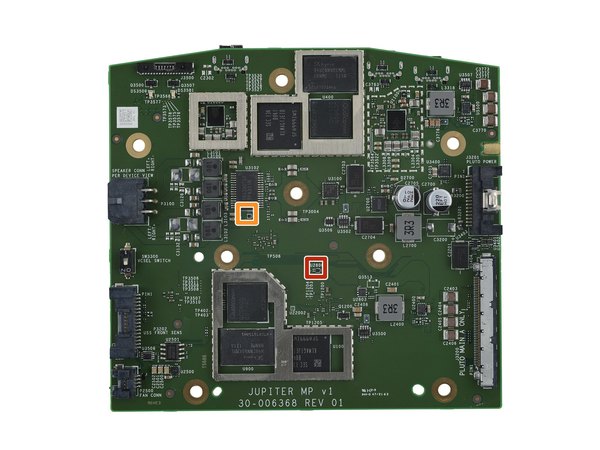

شناسایی سنسورهای بخش چهارم:

← حسگر دمای Texas Instruments TMP103C

← سنسور اندازه‌گیری دمای Texas Instruments TMP103D

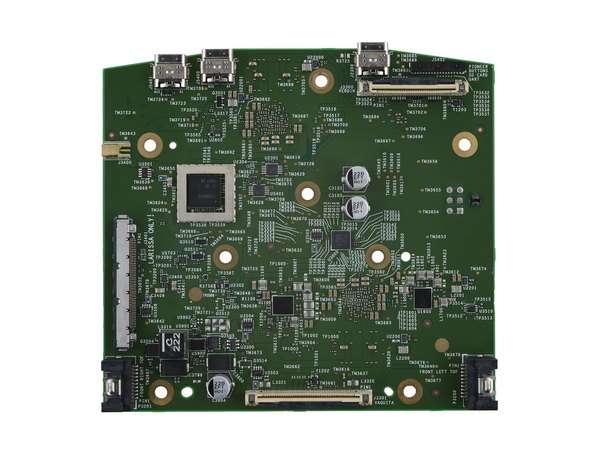

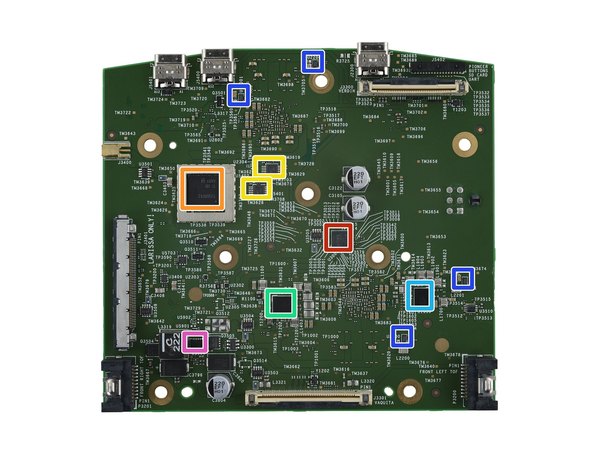

بخش اول تراشه‌های پشت برد سنسور:

← پردازنده تشخیص عمق سه‌بعدی Altek AL6100-32M2

← کنترلر هاب ৪ پورته USB 3.1 مدل Texas Instruments TUSB8042

← سوئیچ آنالوگ SPDT برای USB 2.0 مدل Texas Instruments TS3USB30E

← آیسی مدیریت تغذیه Qualcomm PM670-001

آیسی مدیریت انرژی Qualcomm PM670L-000-01

تراشه مدیریت تغذیه Qualcomm PM3003A

← مبدل افزاینده ولتاژ سنکرون 19 آمپری Monolithic Power Systems MP3428A

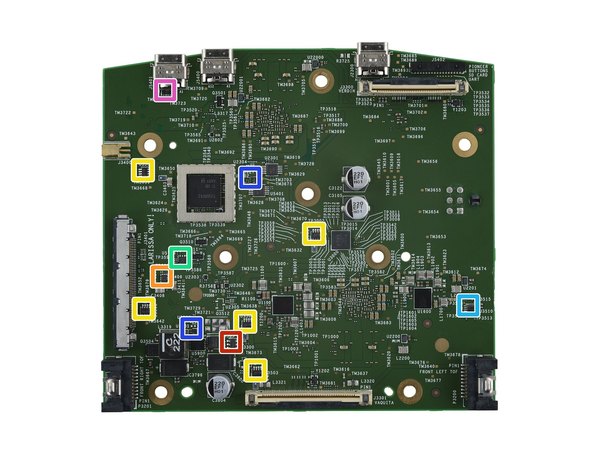

قطعات بخش دوم:

← سوئیچ توزیع برق Silergy SY6287C

← سوئیچ محدودکننده جریان Monolithic Power Systems MP5016HGQH

← مانیتور وضعیت ولتاژ و جریان 12 بیتی Texas Instruments INA219A

← رگولاتور LDO مدل Texas Instruments LP5912-3.3

مبدل سطح ولتاژ دوطرفه 2 بیتی Texas Instruments TCA9406

گیت AND تک‌گانه Diodes Incorporated 74LVC1G08

← آرایه دیودی محافظ ESD مدل onsemi ESD7104MUTAG

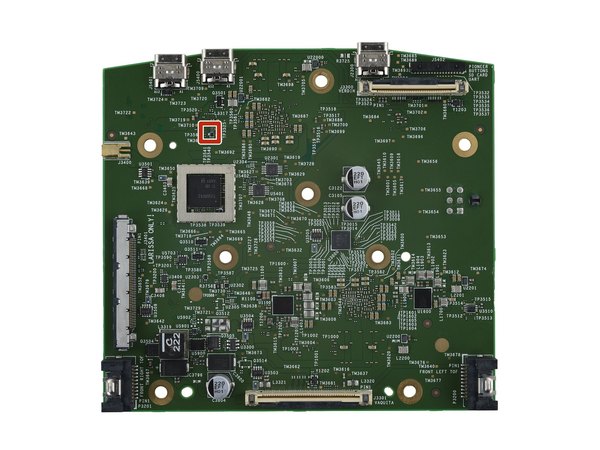

سنسورهای بخش سوم:

← سنسور دمای Texas Instruments TMP103F

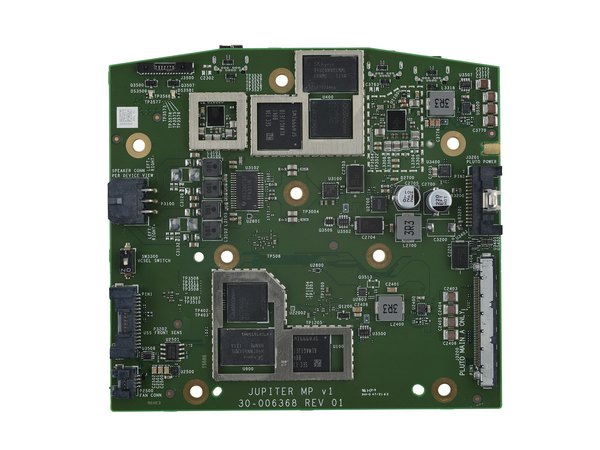

بخش اول قطعات روی برد موتور:

← میکروکنترلر 32 بیتی STMicroelectronics STM32L4P5VE مبتنی بر معماری ARM Cortex-M4

← نوسان‌ساز (اسیلاتور) MEMS ساخت SiTime

← آشکارساز ولتاژ Texas Instruments TPS3700

← شارژر باتری لیتیوم-یون نوع باک/بوست Renesas ISL9241H

درایور گیت سه‌فاز Texas Instruments DRV8323S (مخصوص راه‌اندازی موتور)

مبدل آنالوگ به دیجیتال 12 بیتی Texas Instruments TLA2024

← آرایه سیگنال ترکیبی از برند Renesas

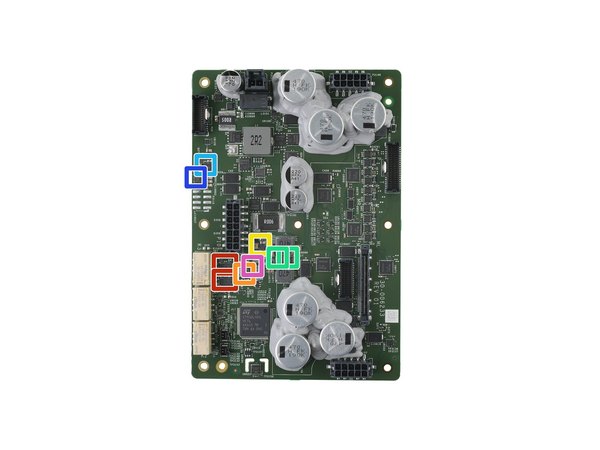

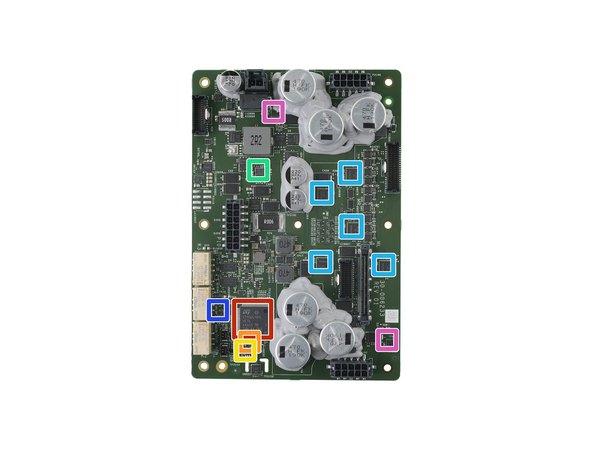

بخش دوم تراشه‌های برد موتور:

← فیوز الکترونیکی 12 آمپری Texas Instruments TPS24750 با مانیتور جریان

← اینورتر ولتاژ پمپ شارژ 60 میلی‌آمپری Texas Instruments TPS60400

← مبدل کاهنده ولتاژ سنکرون 6 آمپری Monolithic Power Systems MP8756

← مبدل باک سنکرون 500 میلی‌آمپری Texas Instruments LM5166

مبدل DC به DC از Silergy

سوئیچ بار Vishay SiP32430

← احتمالا سوئیچ بار از برند Silergy

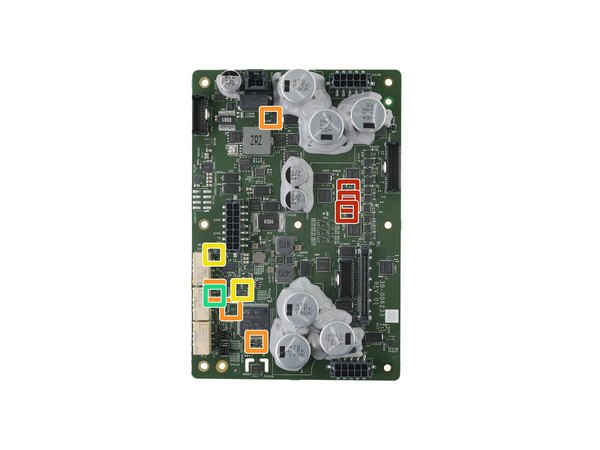

قطعات بخش سوم:

← مولتی‌پلکسر آنالوگ 8 کاناله Nexperia 74HC4051

← گیت AND تک‌گانه Nexperia 74AUP1G08

← گیت NAND دو ورودی Nexperia 74AUP1G38

← گیت NOR تک‌گانه Nexperia 74AUP1G02

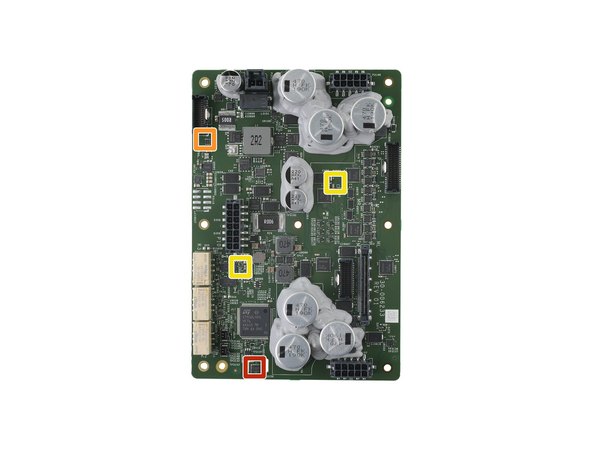

بخش چهارم شامل سنسورها:

← شتاب‌سنج و ژیروسکوپ 6 محوره MEMS مدل Invensense ICM-20689

← سنسور حرارتی Texas Instruments TMP1075

← احتمالا سنسور دمای سری Texas Instruments TMP103x

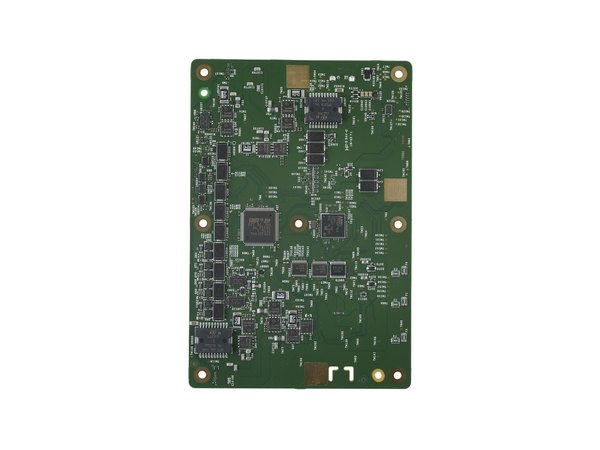

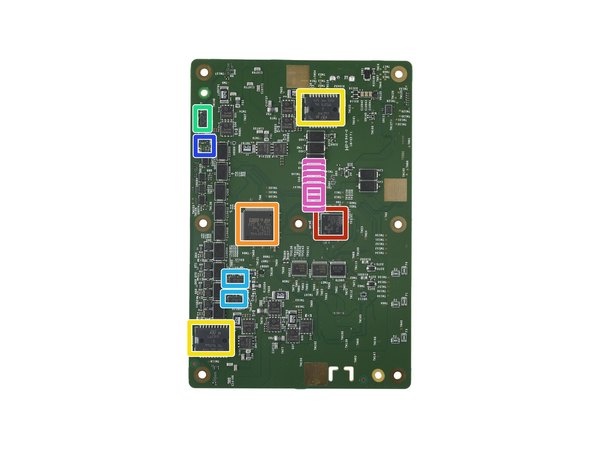

بخش اول بررسی قطعات در پشت برد موتور:

← میکروکنترلر 32 بیتی STMicroelectronics STM32F765IG مبتنی بر معماری ARM Cortex-M7

← میکروکنترلر 32 بیتی STMicroelectronics STM32F446VC از نوع ARM Cortex-M4

← درایور موتور سه‌فاز STMicroelectronics L6234D

← فیوز الکترونیکی 12 آمپری Texas Instruments TPS24750

فیوز الکترونیکی 12 آمپری Texas Instruments TPS24751

مقایسه‌گر ولتاژ تکی Texas Instruments TLV7031

← مقایسه‌گر تکی Texas Instruments TLV7041

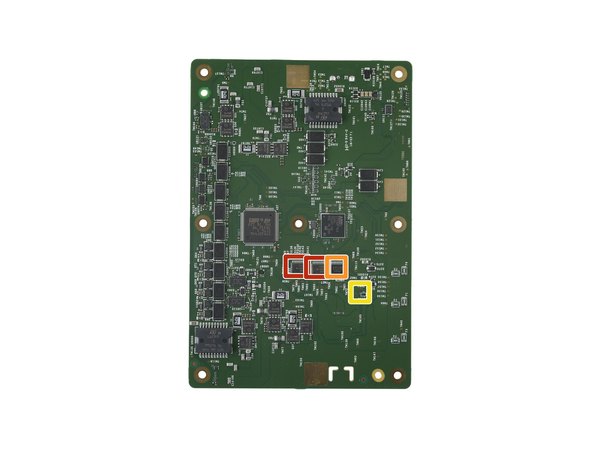

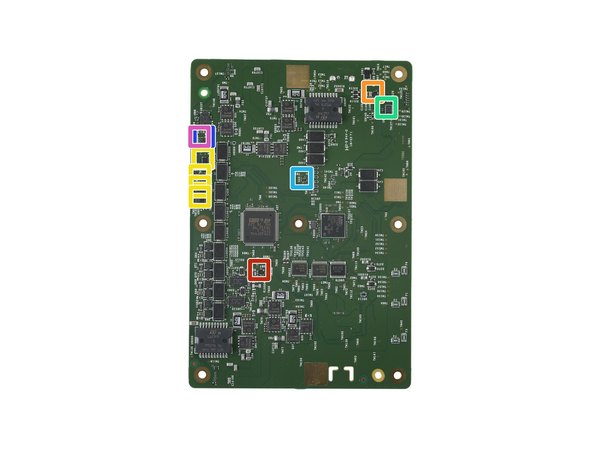

بخش دوم قطعات روی این قسمت از برد:

← مانیتور 16 بیتی ولتاژ، توان و جریان Texas Instruments INA231

← سوئیچ بار (احتمالا از برند Silergy)

← سوئیچ آنالوگ SP8T مدل Nexperia 74HC4051

← سوئیچ آنالوگ سه‌گانه SPDT مدل Nexperia 74HC4053

گیت AND سه ورودی تکی Nexperia 74AUP1G11

گیت AND دو ورودی تکی Nexperia 74AUP1G08

← گیت NOR دو ورودی و دوگانه Nexperia 74LVC2G02

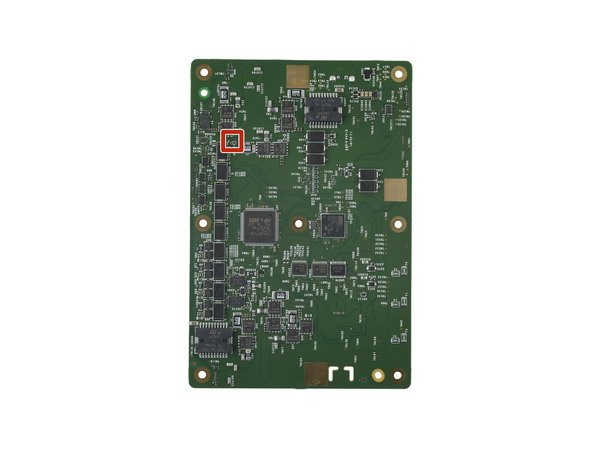

تراشه‌های بخش سوم:

← شیفتر سطح ولتاژ 8 بیتی دوطرفه Texas Instruments TXS0108E

← مبدل ولتاژ دوطرفه 8 بیتی NXP Semiconductor NVT2008

← احتمالا مبدل سطح ولتاژ 2 بیتی Texas Instruments TCA9406

و در نهایت، سنسورهای بخش چهارم:

← احتمالا سنسور دمای سری Texas Instruments TMP103x. با شناسایی این قطعه، کار بررسی تراشه‌های این ربات تو آیسی‌مدار به پایان رسید. یادت نره این کالبدشکافی رو برای دوستای عشق سخت‌افزارت هم بفرستی!
