تعویض مادربرد اسپیکر میلواکی مدل M18 2891-20

اول از همه و قبل از شروع هر کاری، حتما باتری دستگاه رو دربیار تا خیالمون از بابت ایمنی راحت بشه.

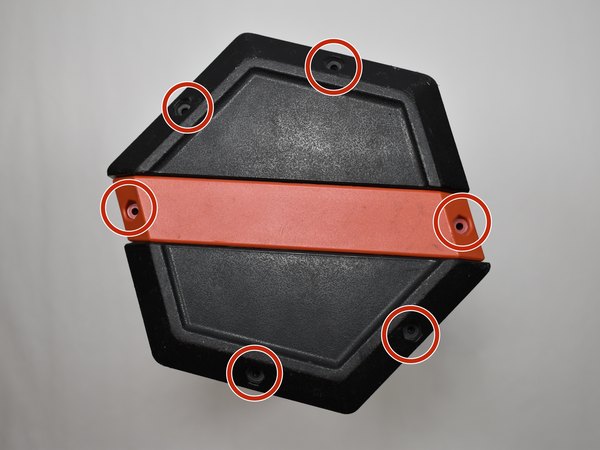

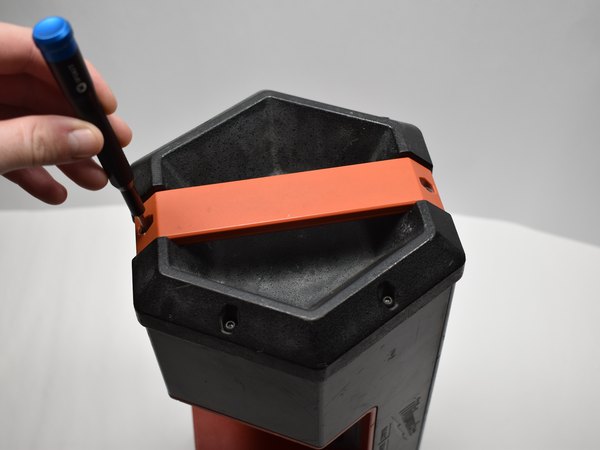

← آچار آلن 2.5 میلی‌متری رو بردار. شش تا پیچ 14 میلی‌متری که تو لبه‌های بیرونی دو طرف اسپیکر قرار دارن رو پیدا کن و بازشون کن.

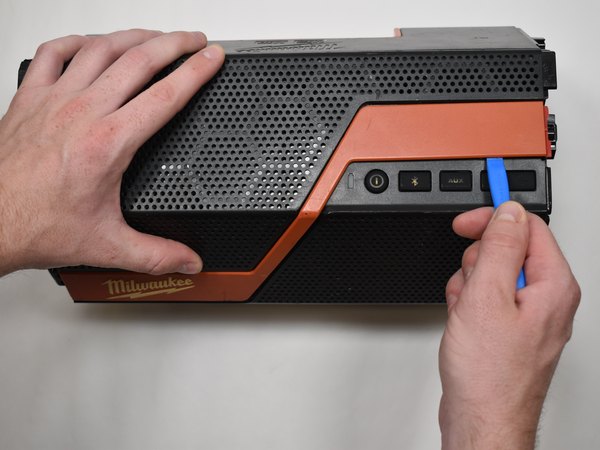

حالا یه ابزار بازکننده پلاستیکی بیار و لبه اون رو خیلی نرم بفرست زیر نوار قرمز رنگی که بغل اسپیکر چسبیده. ابزار رو به آرومی به سمت بالا اهرم کن تا دو تا گیره‌ای که زیر دو سر این نوار قرار دارن آزاد بشن. وقتی گیره‌ها ول کردن، نوار قرمز رو کامل از روی دستگاه بردار.

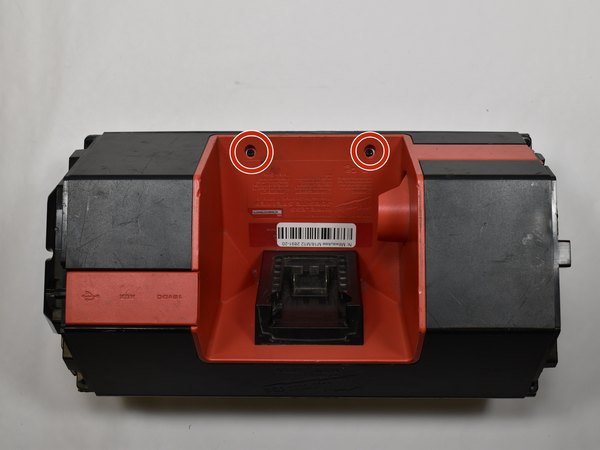

← پیچ‌گوشتی فیلیپس #2 رو دستت بگیر. سه تا پیچ 14 میلی‌متری که زیر همون نوار قرمز مخفی شده بودن رو باز کن. بعدش برو سراغ دو تا پیچ دیگه‌ای که دقیقا بالای پورت باتری هستن و اونا رو هم باز کن.

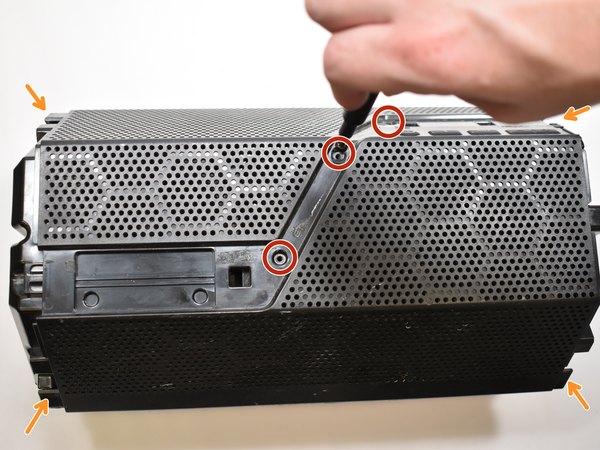

← چهار تا پیچ 14 میلی‌متری فیلیپس #2 هم تو گوشه‌های قاب جلویی اسپیکر هستن که وظیفه‌شون نگه داشتن این قابه؛ اونا رو هم باز کن و کنار بذار.

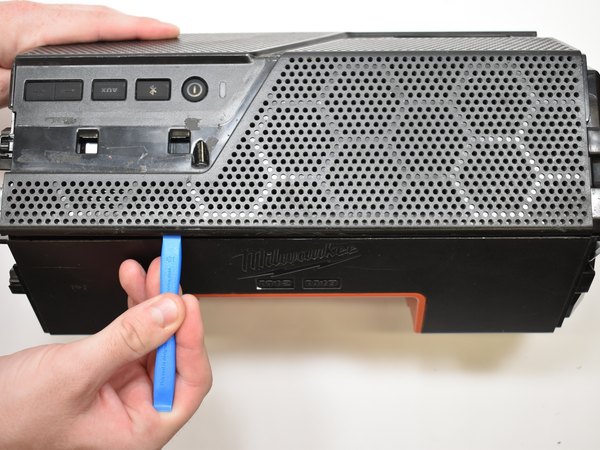

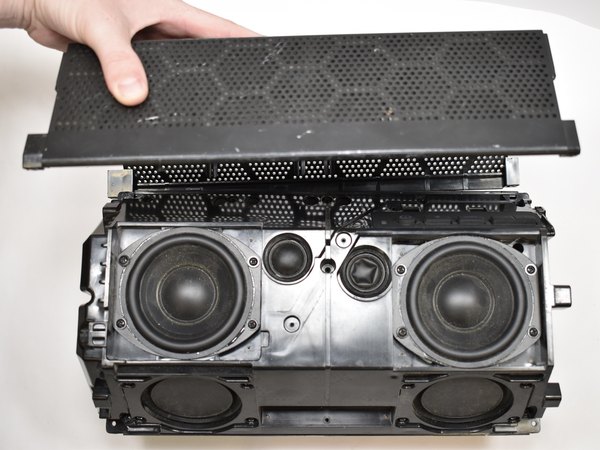

ابزار بازکننده پلاستیکی رو بین قاب جلویی (محافظ بلندگوها) و بدنه اصلی اسپیکر قرار بده. خیلی ملایم قاب رو به سمت بیرون اهرم کن تا از جاش تکون بخوره. وقتی قاب کامل شل شد، با دستت بگیرش و از روی اسپیکر برش دار.

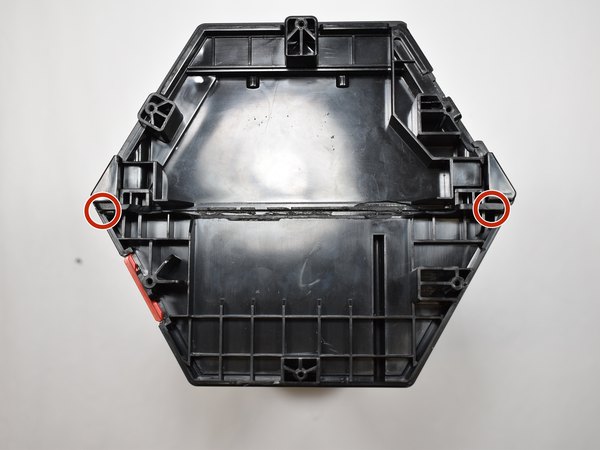

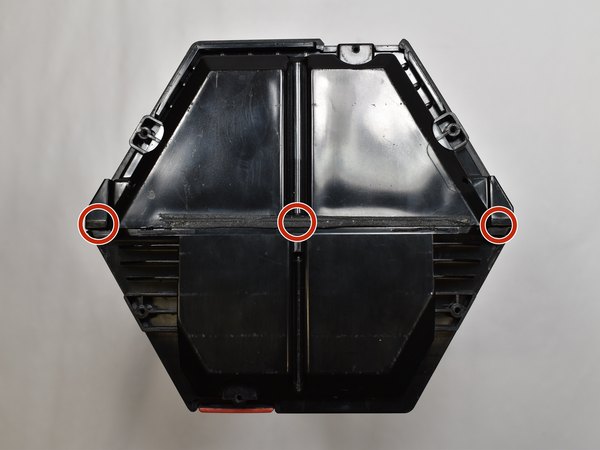

← دوباره پیچ‌گوشتی فیلیپس #2 رو بردار. پنج تا پیچ 14 میلی‌متری که تو قسمت‌های انتهایی جعبه اسپیکر قرار دارن رو باز کن تا اتصالات این بخش هم آزاد بشه.

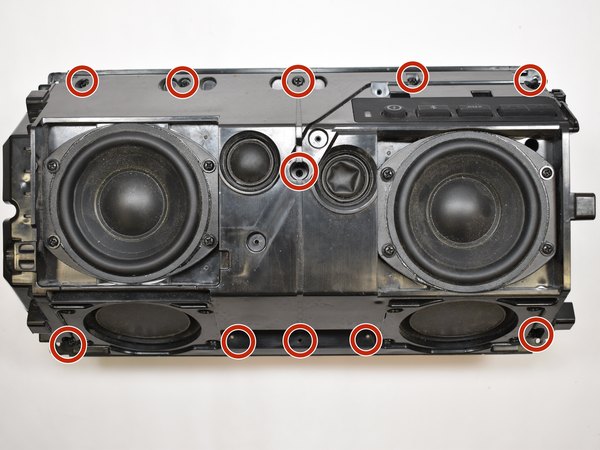

← اینجا یه کم پیچ‌بازکنی داریم! با همون پیچ‌گوشتی فیلیپس #2، یازده تا پیچ 14 میلی‌متری که مجموعه بلندگوها (درایورها) رو به بدنه محکم کردن، باز کن.

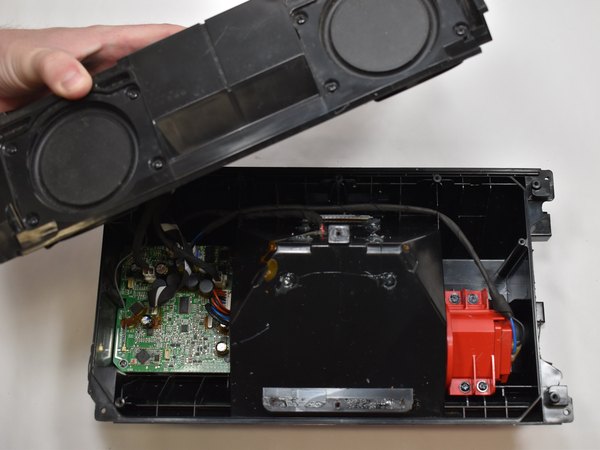

ابزار بازکننده‌ت رو بیار و خیلی نرم محفظه درایورها رو به سمت بالا اهرم کن. محفظه رو با دقت زیاد بلند کن. حواست باشه که هنوز یه سری کابل به زیرش وصله، پس یهو نکشیش بالا که کابل‌ها پاره بشن!

← دو تا کانکتور سفید رنگ (JST) مربوط به درایورها رو پیدا کن و خیلی آروم از روی برد جداشون کن.

← کابل فلت پهنی که به مجموعه درایورها وصل شده رو هم با احتیاط از سوکتش آزاد کن.

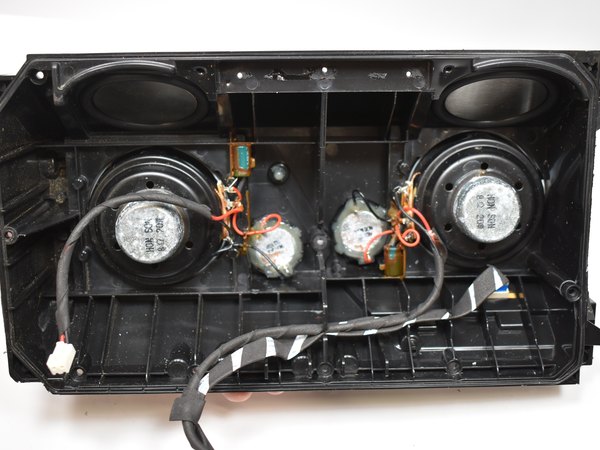

حالا که همه کابل‌ها جدا شدن، می‌تونی مجموعه درایورها رو کاملا از بدنه اسپیکر بیرون بیاری و یه جای امن بذاری.

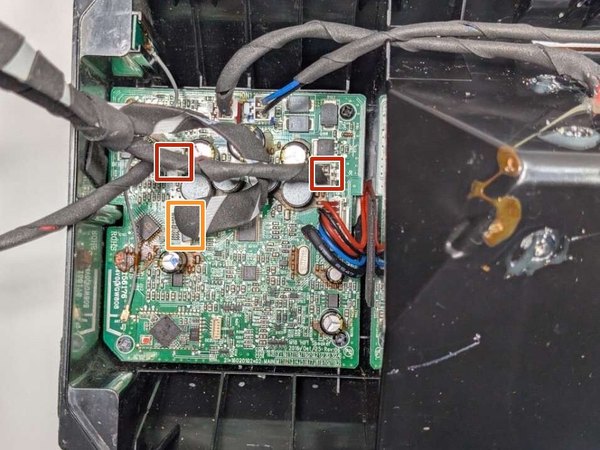

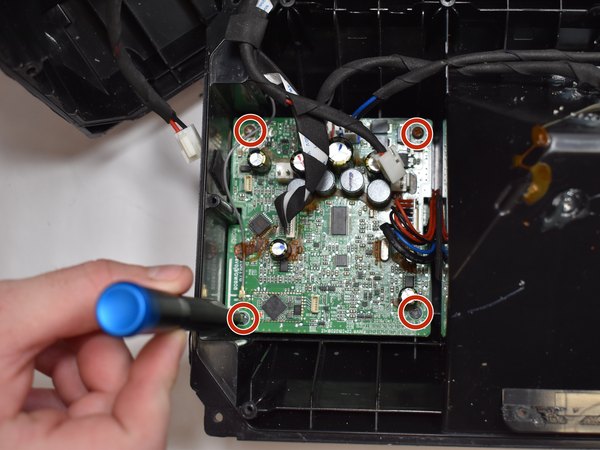

← بریم سراغ خود مادربرد. چهار تا پیچ 14 میلی‌متری که مادربرد رو به شاسی اصلی دستگاه متصل کردن، با پیچ‌گوشتی فیلیپس #2 باز کن.

تمام کانکتورها و سیم‌هایی که به مادربرد وصل هستن رو با دقت یکی‌یکی جدا کن. یادت باشه جای هر کدوم رو به خاطر بسپاری.

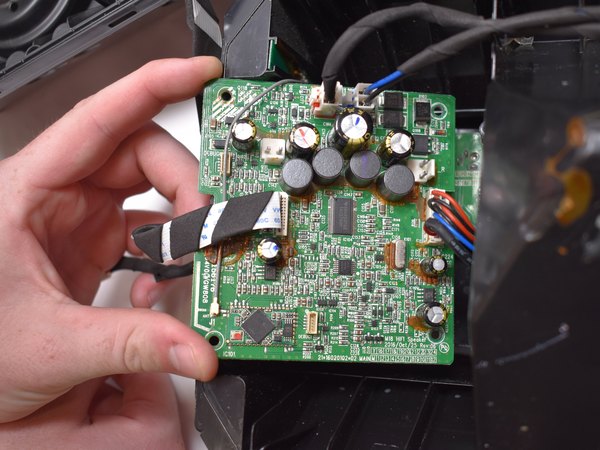

در نهایت مادربرد آزاد می‌شه و می‌تونی اون رو از توی شاسی بیرون بکشی.

خب، کار بیرون آوردن مادربرد با موفقیت تموم شد! الان دیگه می‌تونی برد جدید و سالم رو سر جاش پیچ کنی و دقیقا همین مراحلی که با هم اومدیم رو از آخر به اول انجام بدی تا دستگاه بسته بشه. یادت نره موقع جا زدن سوکت‌ها هیچ فشاری نیاری تا پین‌ها کج نشن.

امیدوارم این آموزش قدم‌به‌قدم از مجله آیسی‌مدار برات کاربردی بوده باشه و تونسته باشی اسپیکر قدرتمندت رو دوباره زنده کنی. اگر تو زمینه تعمیرات دست به آچاری، پیشنهاد می‌کنم حتما بقیه آموزش‌ها و مقالات فنی سایت ما رو هم یه نگاهی بندازی. موفق باشی!
