تعویض صفحه نمایش آیفون نسل اول (iPhone 2G)

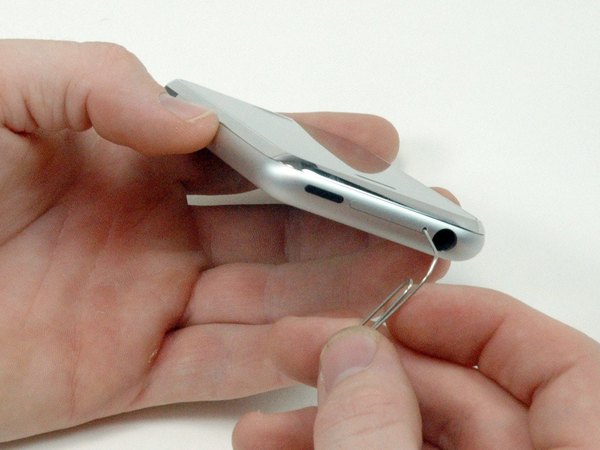

اول از همه یه سوزن سیم‌کارت یا گیره کاغذ بردار و اون رو داخل سوراخ کوچیکی که کنار جک هدفون هست فرو کن. سوزن رو یکم به سمت پایین فشار بده تا خشاب سیم‌کارت آزاد بشه و بیرون بپره.

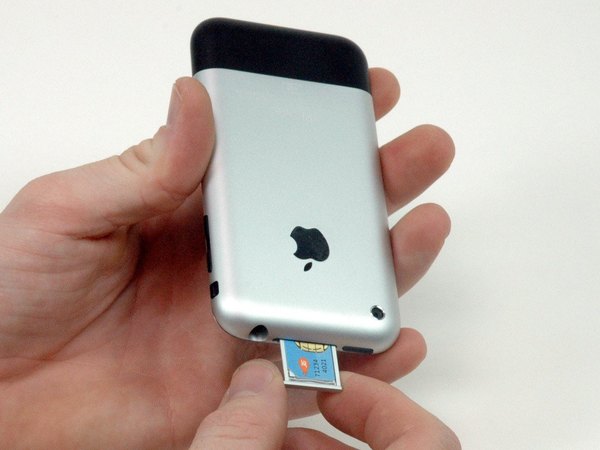

حالا خشاب سیم‌کارت رو با انگشتات بگیر و به راحتی از داخل آیفون بیرون بکش.

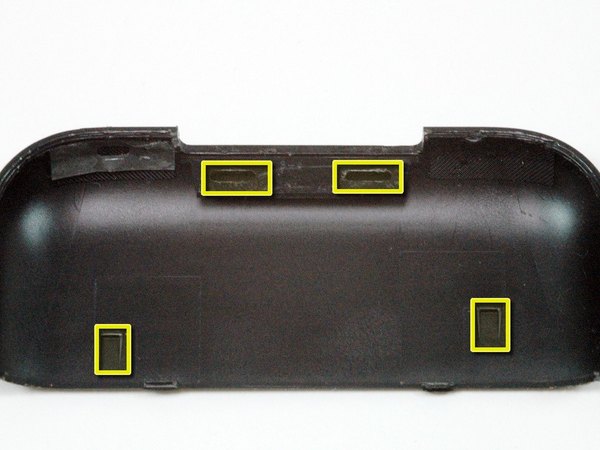

تو این تصویر می‌تونی دو تا زبانه و دو تا گیره رو که زیر قاب آنتن (قسمت مشکی پایین) قرار دارن ببینی. برای اینکه این قاب آزاد بشه، باید اون دو تا زبانه بالایی رو به سمت قاب مشکی فشار بدی.

خیلی دقت کن که اسپاجر فلزی رو دقیقا تو شکاف بین درگاه شارژ و قاب آنتن وارد کنی؛ یه وقت ابزار رو داخل خود سوکت شارژ فرو نکنی که پین‌هاش خراب میشه.

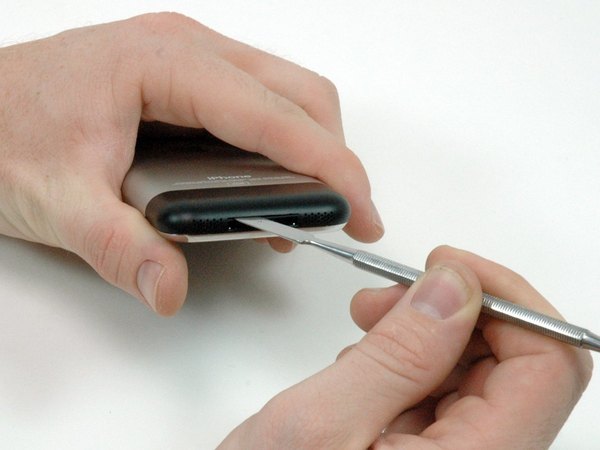

اسپاجر فلزی رو آروم وارد شکاف بین درگاه شارژ و قاب آنتن کن. بعد نزدیک همون دو تا زبانه‌ای که گفتیم، ابزار رو به سمت بالا اهرم کن تا یه فاصله کوچیک بین قاب آنتن و حاشیه نقره‌ای جلوی گوشی ایجاد بشه.

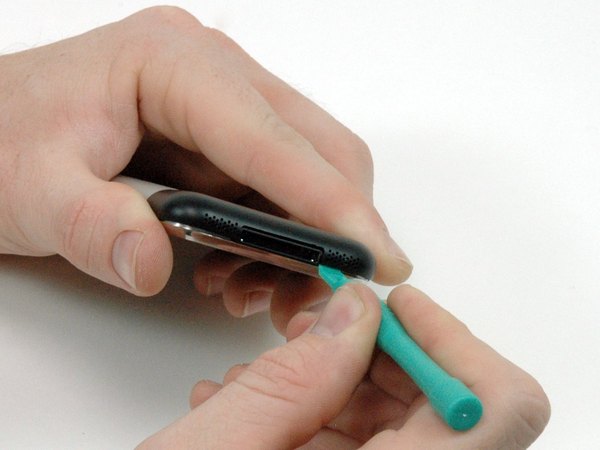

یه ابزار بازکننده پلاستیکی رو تو همون شکافی که ایجاد کردی فرو کن. حواست باشه لبه تیز ابزار به سمت قاب آنتن باشه. حالا ابزار رو دور تا دور لبه‌ها بکش و برو بالا تا به قسمت پشتی فلزی برسی. همین کار رو دقیقا برای سمت دیگه درگاه شارژ هم تکرار کن تا قاب آنتن از هر دو طرف حسابی شل بشه.

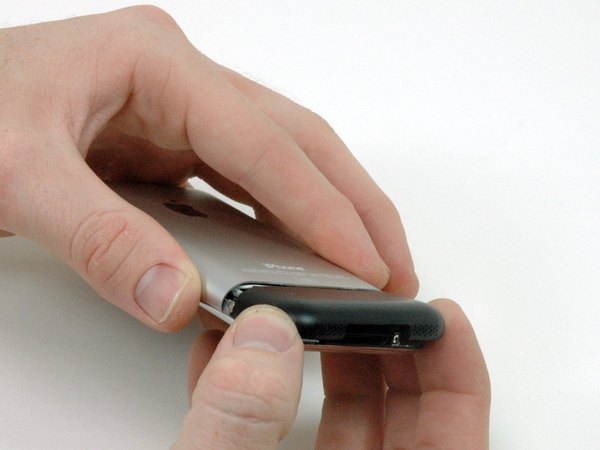

قاب آنتن رو از دو طرف بگیر و با کمی زور به سمت بالا و بیرون از بدنه گوشی بکش. اگه دیدی گیر کرده و درنمیاد، مطمئن شو که قاب رو به اندازه کافی بالا آوردی تا گیره‌هاش کامل رها شده باشن.

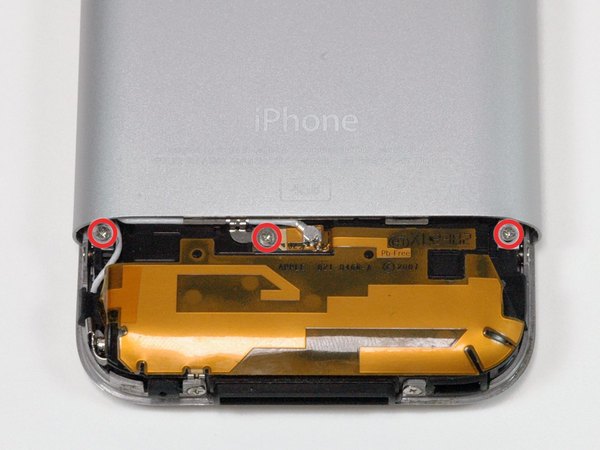

← حالا اون سه تا پیچ چهارسو #00 که قاب پشتی رو به بدنه اصلی متصل کردن، باز کن و کنار بذار.

باز کردن قاب این مدل آیفون یکم قلق داره و ممکنه اولش سخت به نظر برسه. پس یه نفس عمیق بکش، اصلا ناامید نشو و با حوصله کار رو ادامه بده.

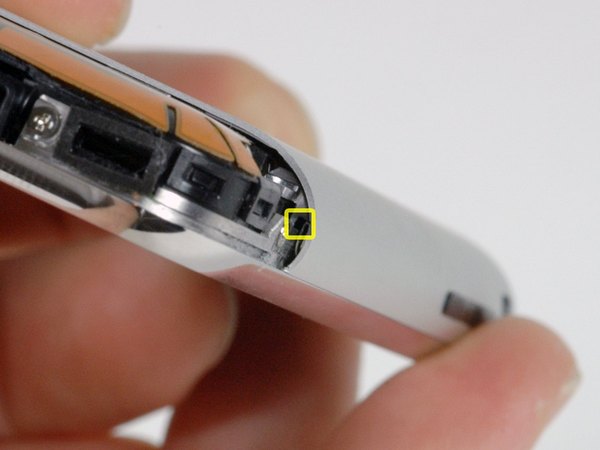

اون سوراخ مربعی کوچیک تو عکس، همون جاییه که تو مرحله بعد باید ابزار نوک‌تیز یا پیک دندان‌پزشکی رو داخلش فرو کنیم.

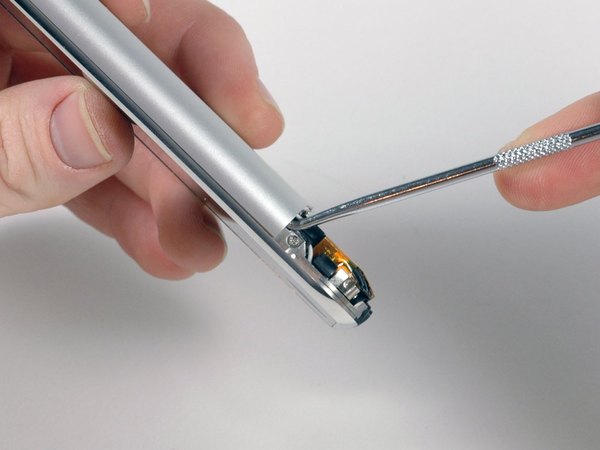

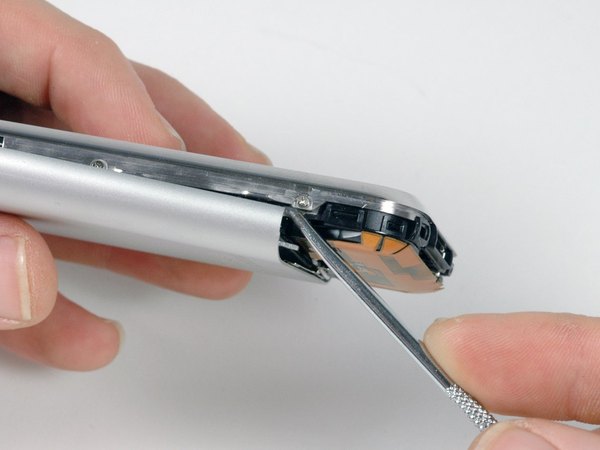

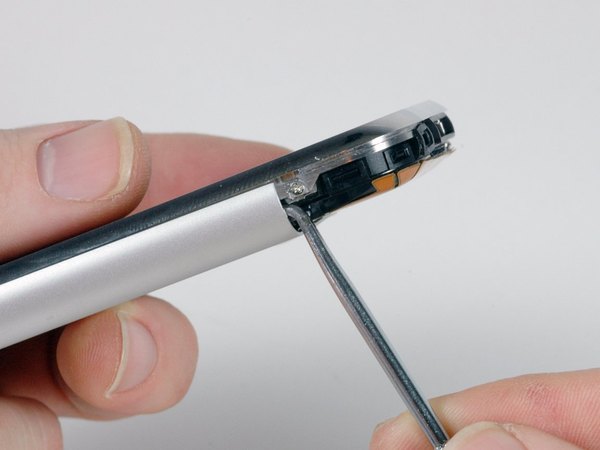

برای جدا کردن قاب پشتی، کار رو از همون سمتی شروع کن که دکمه‌های گوشی قرار دارن. پیک نوک‌تیز رو کامل داخل اون سوراخ مربعی فرو کن. ممکنه لازم باشه ابزار رو کمی تکون بدی و زور بزنی تا کامل تا انتها بره داخل.

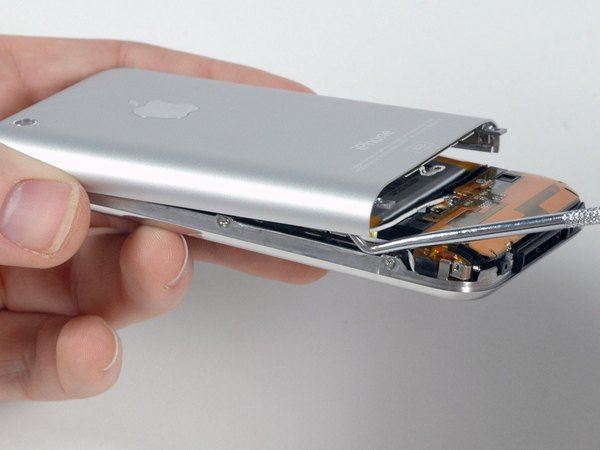

با یه حرکت سریع، ابزار رو خلاف جهت عقربه‌های ساعت بکش تا قاب پشتی به سمت بالا اهرم بشه. نیرو رو باید عمود بر سطح صفحه نمایش وارد کنی. شاید از اینکه سریع این کار رو بکنی بترسی، اما اگه خیلی آروم پیش بری احتمال تاب برداشتن قاب بیشتره.

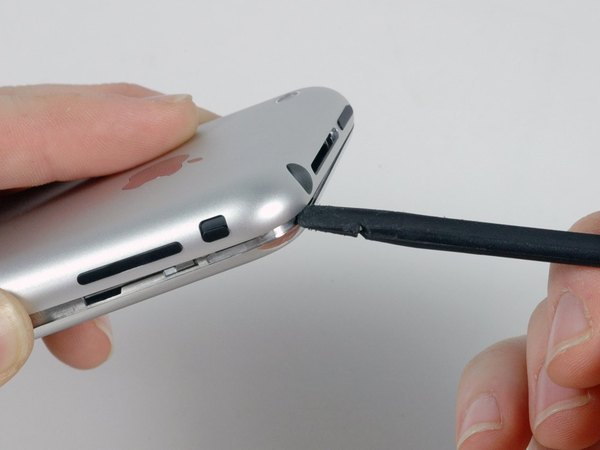

از یه اسپاجر استفاده کن و لبه‌های بالایی و گوشه‌های قاب پشتی رو از بدنه گوشی جدا کن.

بریم سراغ سمت دیگه گوشی و همین کارها رو تکرار کنیم. ابزار نوک‌تیز رو کامل داخل سوراخ مربعی سمت راست فرو کن. بازم اگه سفت بود، کمی تکونش بده و فشار بیار تا کاملا جا بره.

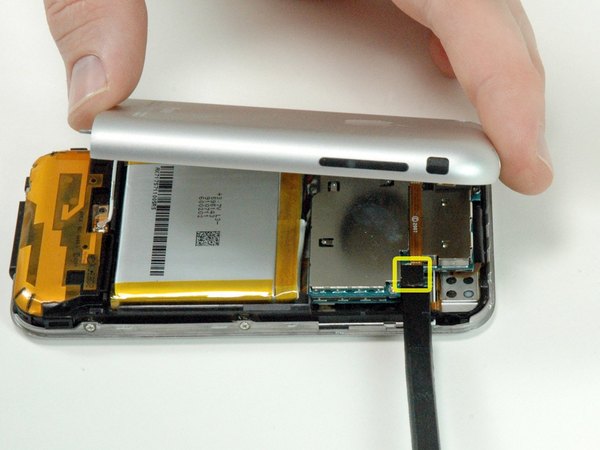

این بار ابزار رو تو جهت عقربه‌های ساعت با یه حرکت سریع بکش تا قاب پشتی از این سمت هم بلند بشه. بازم نترس و سریع عمل کن تا قاب کج نشه. حواست باشه که قاب پشتی هنوز با کابل فلت جک هدفون به بدنه وصله؛ پس یهو قاب رو کامل نکشی تا فلت پاره نشه.

قبل از اینکه کابل جک هدفون رو جدا کنی، حتما چک کن که گوشی کاملا خاموش باشه.

با نوک یه اسپاجر، کابل جک هدفون رو خیلی آروم از روی مادربرد جدا کن.

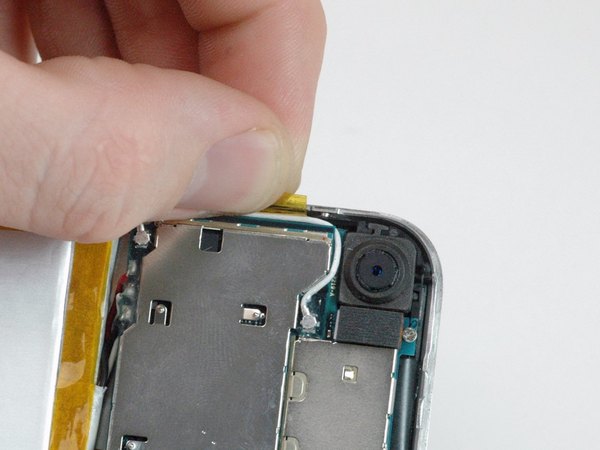

نوار چسب نارنجی رنگی که کابل سفید آنتن رو به کناره قاب آیفون محکم کرده، به آرومی باز کن و کنار بزن.

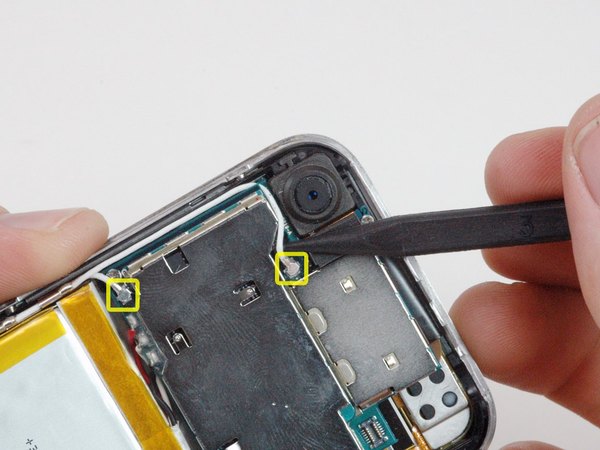

با استفاده از یه اسپاجر، اون دو تا کابل آنتن رو از روی برد ارتباطی جدا کن. شرکت سازنده یه مقدار چسب روی این اتصالات زده، پس ممکنه جدا کردنشون یکم سفت باشه و نیاز به دقت بیشتری داشته باشه.

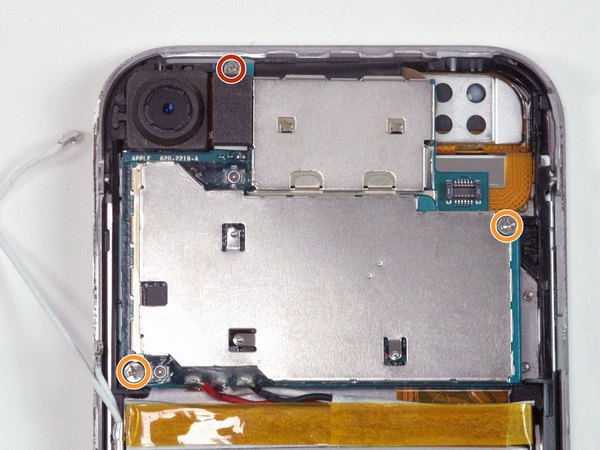

حالا باید این سه تا پیچ رو باز کنی:

← یه پیچ چهارسو #00 که مادربرد رو نزدیک دوربین به بدنه محکم کرده.

← دو تا پیچ چهارسو #00 دیگه که هر کدوم تو یکی از گوشه‌های مادربرد قرار دارن.

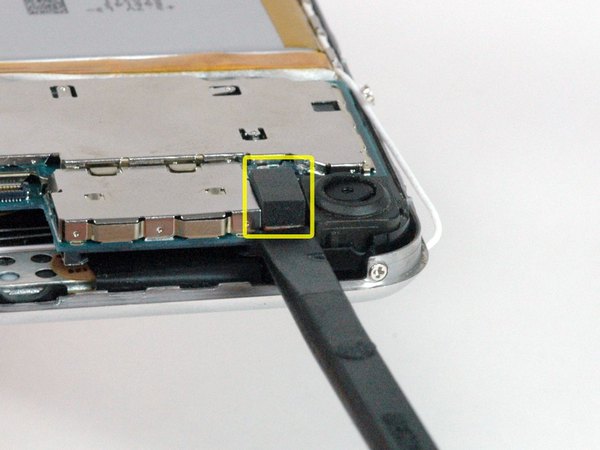

با نوک اسپاجر کانکتور دوربین رو آزاد کن. حالا دوربین رو خیلی راحت از داخل آیفون بردار و بذار کنار.

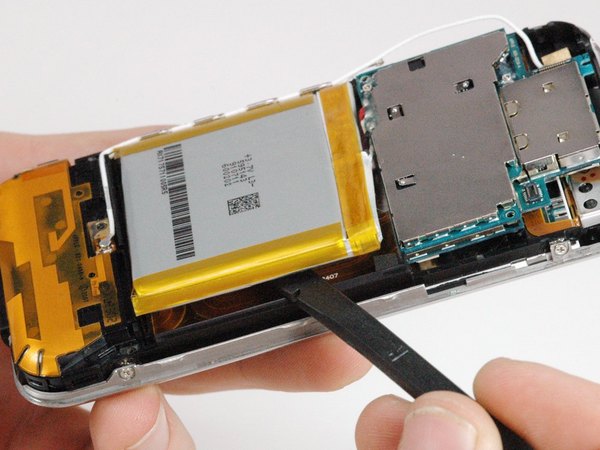

از لبه روبروی کانکتورهای باتری شروع کن. اسپاجر رو بین باتری و قاب پلاستیکی بنداز و باتری رو به سمت بالا اهرم کن. باتری با چسب به بدنه چسبیده ولی با کمی حوصله آروم‌آروم جدا میشه.

باتری رو کامل درنیار و بذار یکم بیرون از جاش بمونه؛ خیلی مراقب باش که به سیم‌های باتری فشار نیاد چون اتصالات لحیمی‌شون خیلی ظریفن و سریع کنده میشن.

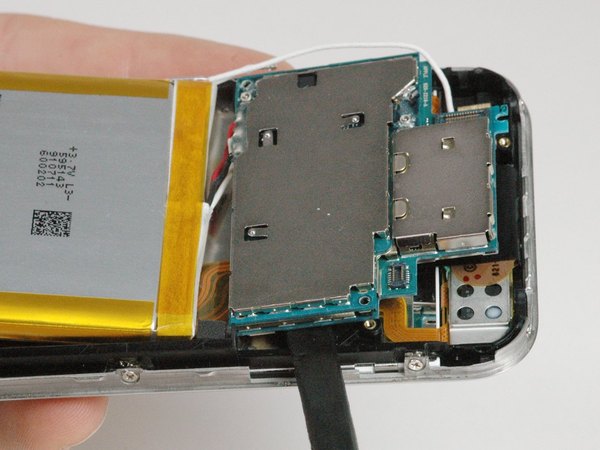

اسپاجر رو ببر زیر مادربرد (دقیقا سمت مخالف کانکتور باتری) و یه کوچولو به سمت بالا اهرمش کن. حواست باشه برد رو خیلی بالا نکشی چون هنوز چهار تا کانکتور زیرش بهش وصلن.

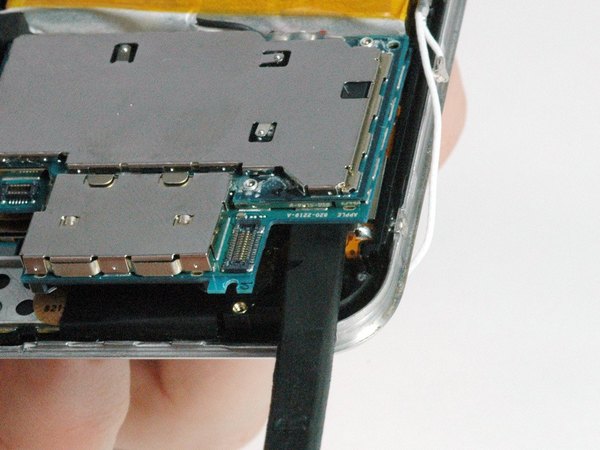

همین کار رو برای قسمتی که دوربین بود هم تکرار کن؛ یعنی اسپاجر رو ببر زیر مادربرد و کمی بلندش کن. بازم تاکید می‌کنم که برد رو زیاد بالا نیار تا فلت‌های زیرش پاره نشن.

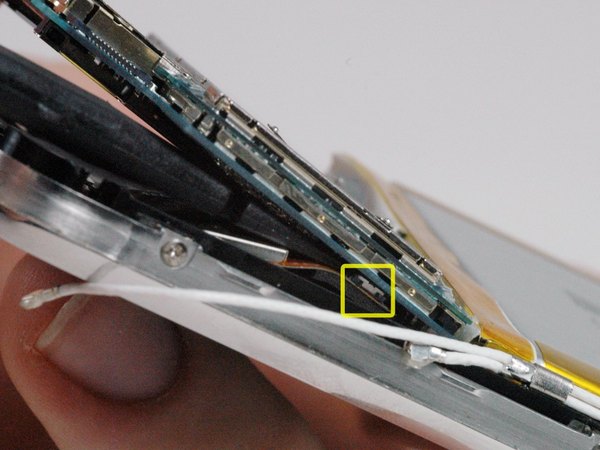

مادربرد رو یه ذره بالا نگه دار و اسپاجر رو ببر زیرش تا کابل فلت صفحه نمایش رو جدا کنی. بعد از اینکه کانکتور اول رو آزاد کردی، اسپاجر رو یکم به سمت باتری و مرکز گوشی حرکت بده تا کانکتور اسپیکر هم جدا بشه.

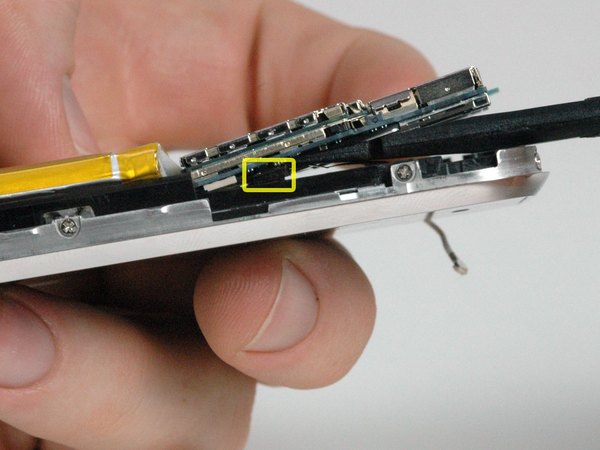

برو سراغ اون یکی سمت مادربرد و با اسپاجر کابل سنسور تاچ رو که زیر برد قرار گرفته، با دقت قطع کن.

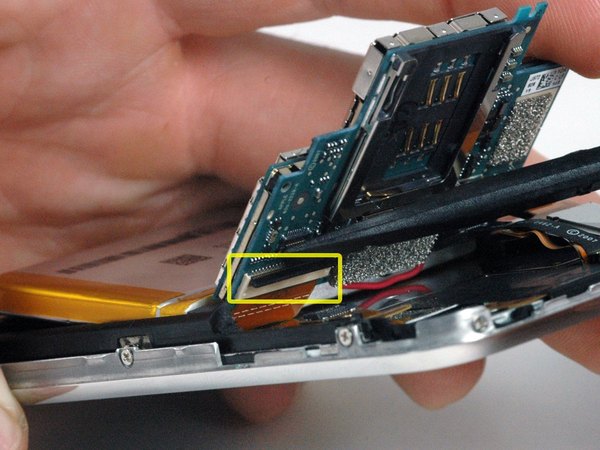

اسپاجر رو زیر نوار قفل‌کننده مشکی‌رنگ قرار بده و به سمت بالا اهرم کن تا 90 درجه بچرخه و باز بشه (تو عکسی که می‌بینی این نوار از قبل چرخیده و باز شده).

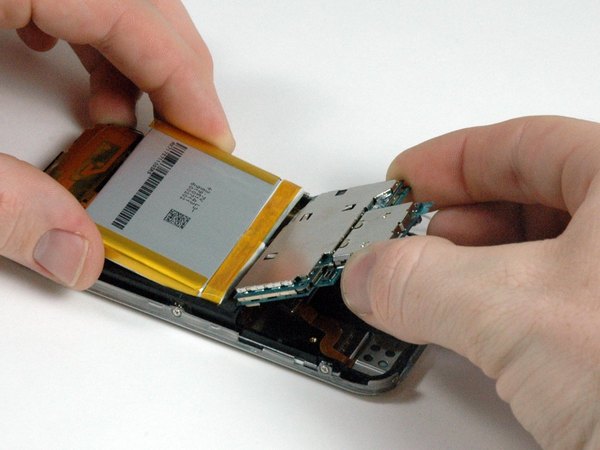

حالا باتری و مجموعه مادربرد رو با هم بگیر و خیلی آروم از کابل نارنجی آنتن دورشون کن تا بتونی کل این مجموعه رو از آیفون خارج کنی.

← اون سه تا پیچ چهارسو #00 که حاشیه جلویی (بزل) رو به گوشی متصل کردن، باز کن.

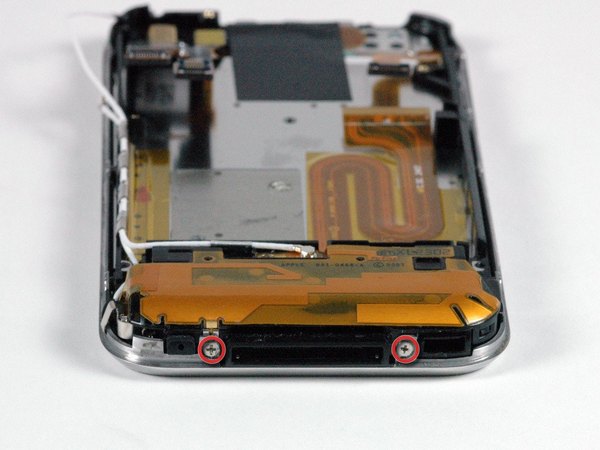

← آیفون رو 90 درجه بچرخون و دو تا پیچ چهارسو #00 که پایین گوشی قرار دارن رو هم باز کن.

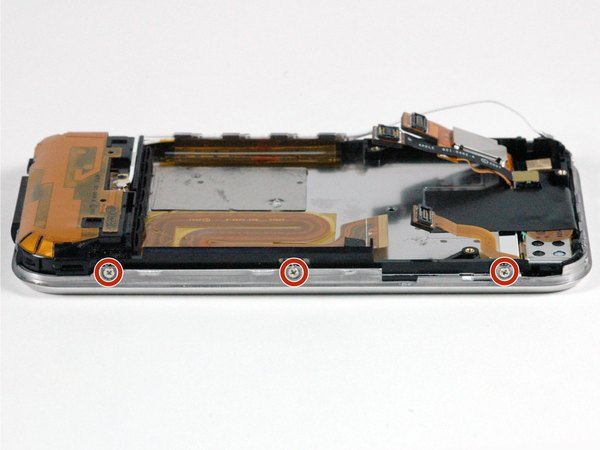

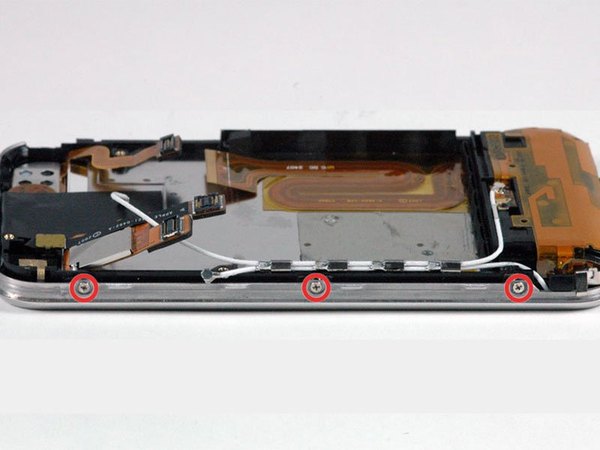

دوباره گوشی رو 90 درجه بچرخون و اون سه تا پیچ چهارسو #00 که تو لبه کناری هستن رو دربیار.

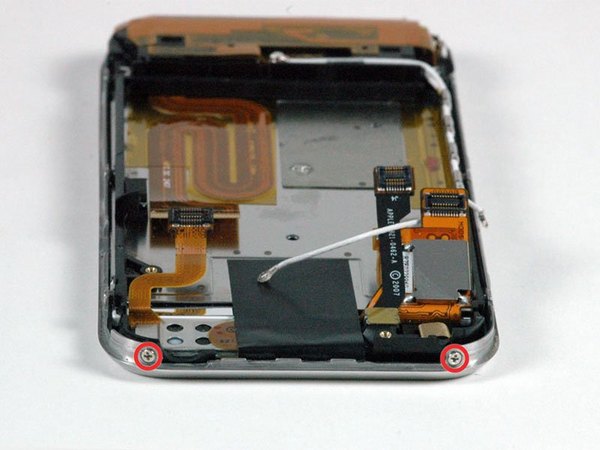

یه بار دیگه گوشی رو 90 درجه بچرخون و دو تا پیچ چهارسو #00 بالای آیفون رو هم باز کن و کنار بذار.

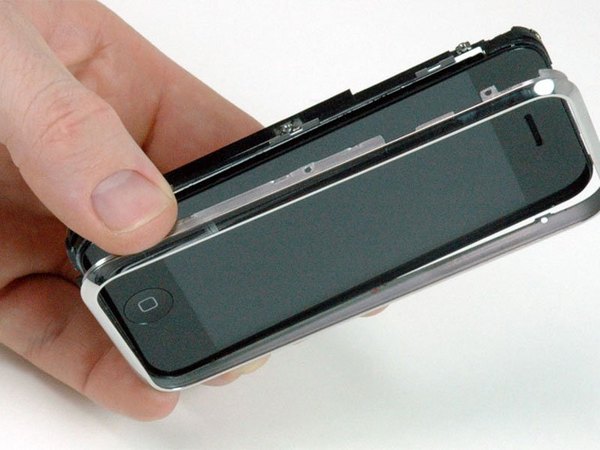

حالا حاشیه نقره‌ای جلویی رو به راحتی از روی گوشی بلند کن و برش دار.

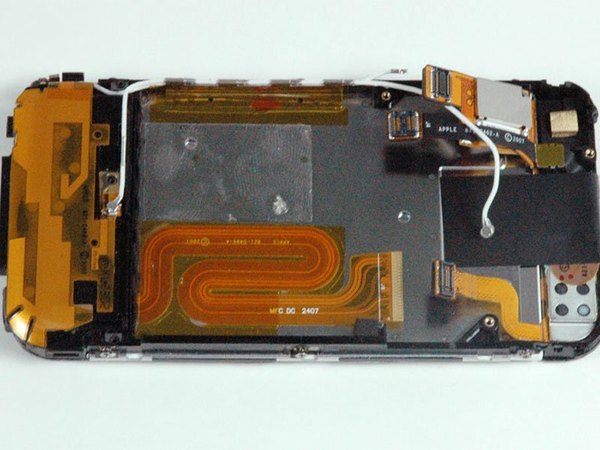

تبریک میگم! حالا فقط مجموعه صفحه نمایش روی میز مونده و آماده تعویضه.

کار باز کردن گوشی و رسیدن به ال‌سی‌دی تموم شد و حالا می‌تونی قطعه جدید رو جایگزین کنی. برای بستن گوشی فقط کافیه همین مراحل رو از آخر به اول انجام بدی و همه فلت‌ها و پیچ‌ها رو سر جاشون محکم کنی. اگه این آموزش از مجله آیسی‌مدار برات جالب بود و کمکت کرد، حتما لینک این صفحه رو برای دوستات که به تعمیرات موبایل علاقه دارن بفرست تا اونا هم ازش استفاده کنن.
