کالبدشکافی و بررسی قطعات فیرفون ۱

با اینکه فیرفون دنبال رقابت با پرچمدارای خفن بازار نیست، اما به عنوان یه گوشی کاربردی، امکانات خیلی خوبی داره. بیا مشخصات اصلیش رو با هم مرور کنیم:

← صفحه نمایش 4٫3 اینچی با کیفیت qHD (960 در 540 پیکسل) و تراکم پیکسلی 256.

← پردازنده چهار هسته‌ای MediaTek MT6589M با فرکانس 1٫2 گیگاهرتز.

← 16 گیگابایت حافظه داخلی (با قابلیت پشتیبانی از کارت حافظه تا 64 گیگ) در کنار 1 گیگابایت رم.

← باتری 2000 میلی‌آمپری که طوری طراحی شده تا خود کاربر بتونه راحت عوضش کنه.

یه دوربین 8 مگاپیکسلی با فوکوس خودکار و لرزشگیر برای پشت گوشی و یه دوربین 1٫3 مگاپیکسلی برای سلفی در نظر گرفته شده.

← پشتیبانی از شبکه‌های وای‌فای 802.11b/g/n و بلوتوث نسخه 4٫0.

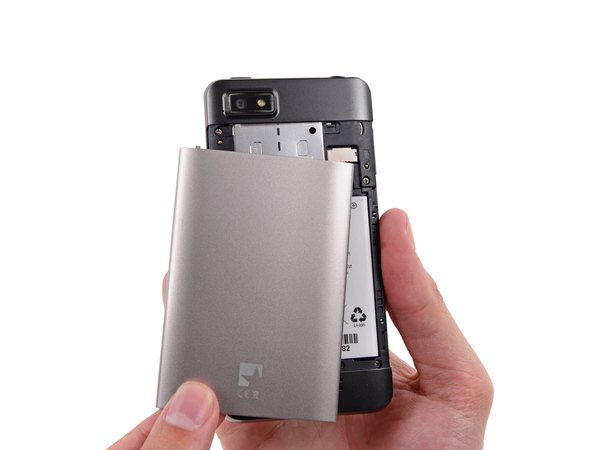

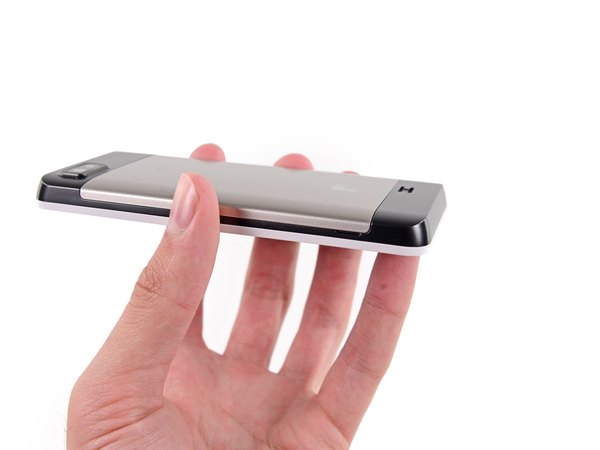

قاب پشتی گوشی یه مقدار ضخیم و سنگینه که نشون می‌ده طراحا مقاومت و دوام بدنه رو تو اولویت قرار دادن.

با وجود این ضخامت، نسخه‌های اولیه این قاب خیلی راحت و شل به بدنه وصل می‌شدن؛ طوری که اگه گوشی رو یکم محکم روی میز می‌ذاشتی، ممکن بود قاب پشتی کنده بشه!

البته باید بگم تو نسخه‌های نهایی که به دست خریدارها رسید، این مشکل برطرف شد و قاب کاملا محکم و ایمن روی دستگاه چفت می‌شه.

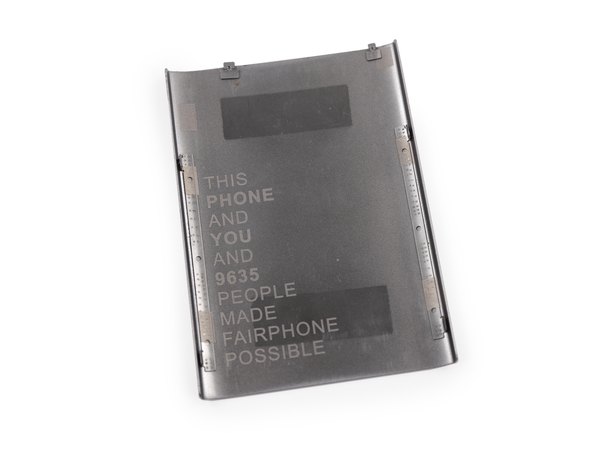

اگه به داخل قاب پشتی نگاه کنی، یه نوشته جالب حک شده می‌بینی که برای تشکر از حامیان اولیه پروژه‌ست. نوشته: "این گوشی با کمک شما و 9635 نفر دیگه ساخته شده."

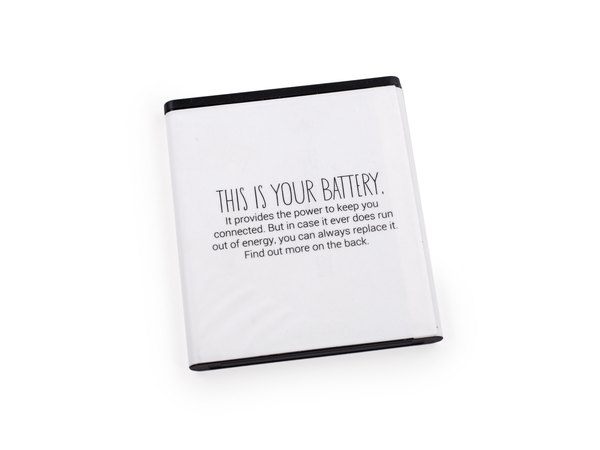

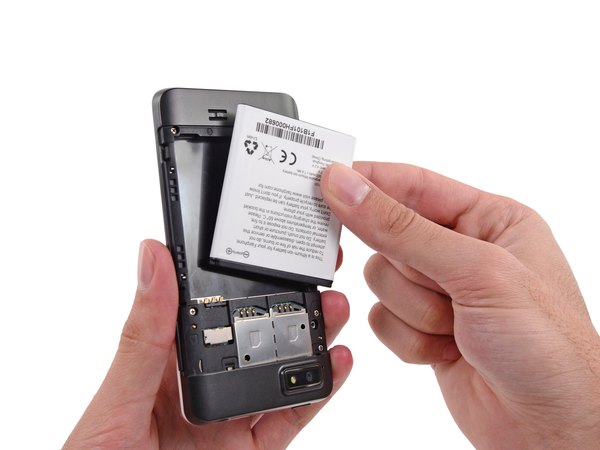

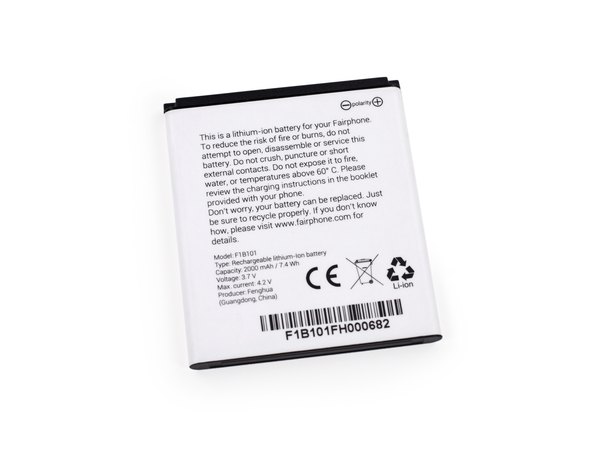

اولین قطعه‌ای که خیلی راحت بیرون میاد، باتری 2000 میلی‌آمپریشه که تعویضش هیچ دردسری نداره.

شرکت فیرفون ادعا کرده که این باتری می‌تونه تا 400 ساعت تو حالت آماده‌به‌کار (استندبای) دوام بیاره که عدد قابل توجهیه.

اگه بخوایم باتری این گوشی رو با رقبای هم‌دوره‌اش مقایسه کنیم: آیفون 5s یه باتری 1560 میلی‌آمپری داره که نهایتا تا 250 ساعت تو حالت استندبای دوام میاره. از اون طرف گلکسی S4 سامسونگ با باتری 2600 میلی‌آمپریش می‌تونه تا 300 ساعت تو حالت آماده‌به‌کار روشن بمونه.

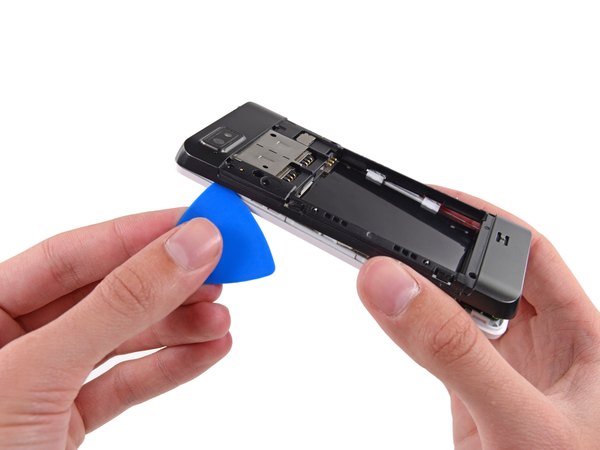

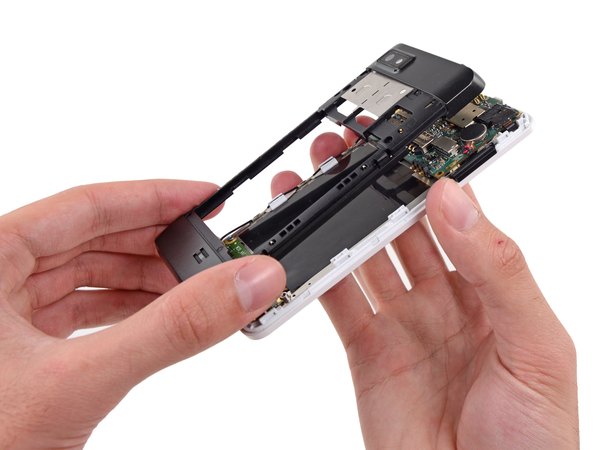

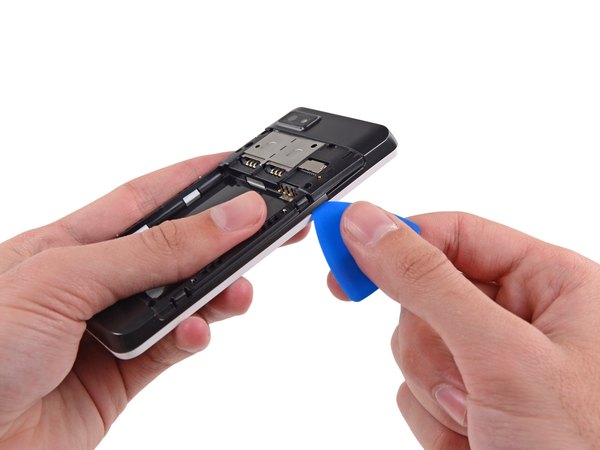

حالا با یه پیک بازکننده پلاستیکی خیلی آروم می‌ریم سراغ لبه‌ها و گیره‌های فریم میانی رو یکی‌یکی باز می‌کنیم. این سبک طراحی فریم و نحوه باز کردنش، به شدت ما رو یاد گوشی‌های سری گلکسی سامسونگ می‌ندازه و دقیقا همون قلق‌ها رو داره.

گوشی‌های سامسونگ معمولا نمره تعمیرپذیری خوبی می‌گرفتن، هرچند که تعویض صفحه نمایششون به خاطر پرس بودن قطعات، همیشه گرون تموم می‌شد. امیدواریم فیرفون تو بخش نمایشگر راه سامسونگ رو نرفته باشه!

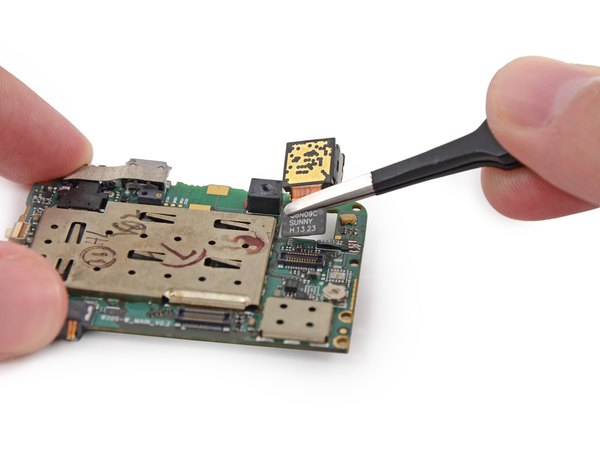

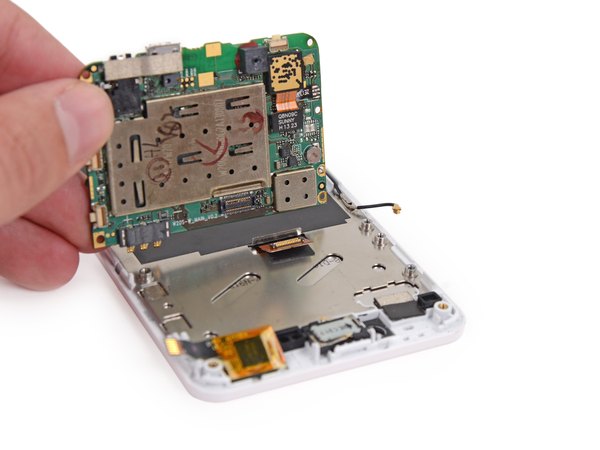

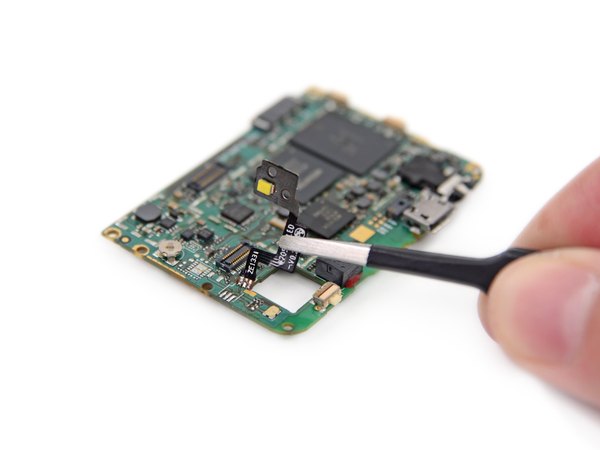

با یه مقدار دقت و بدون نیاز به زور زدن، مادربرد از فریم جدا می‌شه و می‌تونیم بیاریمش بیرون تا قطعات روش رو بررسی کنیم. دوربین 8 مگاپیکسلی پشتی خیلی راحت جدا می‌شه، اما متأسفانه چندتا قطعه مهم روی برد لحیم شدن و قابل جدا شدن نیستن:

← دوربین سلفی

← موتور ویبره

← فلش ال‌ای‌دی دوربین

← سوکت هندزفری (جک هدفون)

با توجه به هدف این شرکت، انتظار می‌ره تو نسل‌های بعدی فیرفون، این قطعات هم ماژولار بشن تا هزینه و سختی تعمیراتشون کمتر بشه.

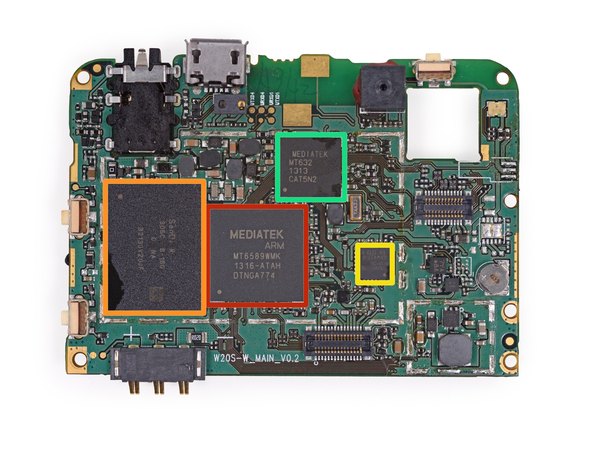

روی مادربرد چیپ‌ها و آیسی‌های مختلفی سوار شده که مهم‌ترین‌هاش شامل این موارد می‌شه:

← پردازنده مرکزی Mediatek ARM Cortex A7 با فرکانس 1 گیگاهرتز.

← حافظه فلش (NAND) شانزده گیگابایتی ساخت شرکت SanDisk.

← ژیروسکوپ سه‌محوره InvenSense که پردازشگر حرکت دیجیتال هم توش تعبیه شده.

← تراشه مدیریت انرژی Mediatek MT632.

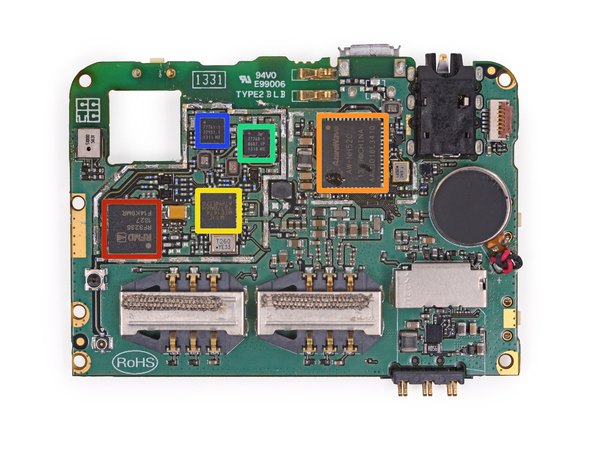

وقتی برد رو برمی‌گردونیم، اون طرفش هم چندتا چیپ مهم دیگه به چشم می‌خوره:

← ماژول فرستنده خطی RFMD WEDGE.

← تراشه AzureWave AW-NH520 که احتمالا ماژول ترکیبی وای‌فای، بلوتوث، GPS و رادیو FM هست.

← فرستنده و گیرنده امواج رادیویی (RF) مدل MediaTek MT6167A.

← ماژول تقویت‌کننده قدرت Skyworks برای مدیریت باندهای مختلف شبکه موبایل (باند هشتم).

یه ماژول تقویت‌کننده سیگنال دیگه از شرکت Skyworks هم اینجا تعبیه شده که وظیفه‌اش مدیریت شبکه‌های مختلف روی باند یک هست.

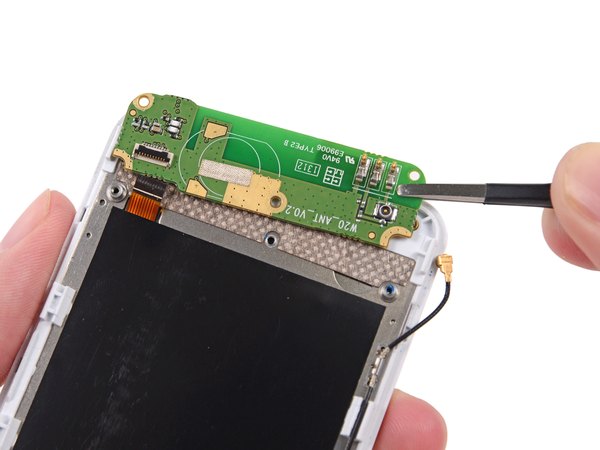

روی خود فریم صفحه نمایش فقط یه برد کوچیک باقی مونده که آنتن و پین‌های فنری اتصال اسپیکر روی اون قرار گرفتن.

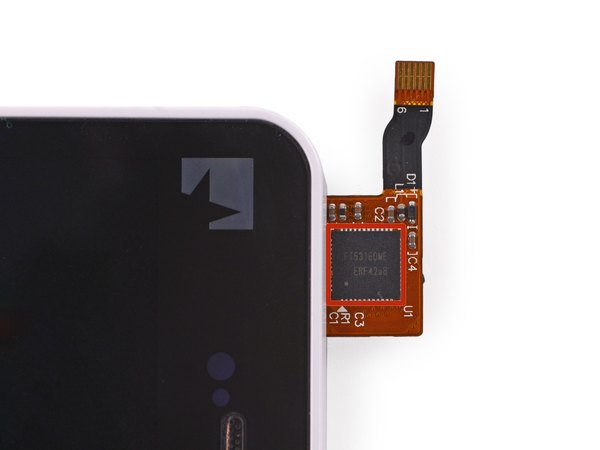

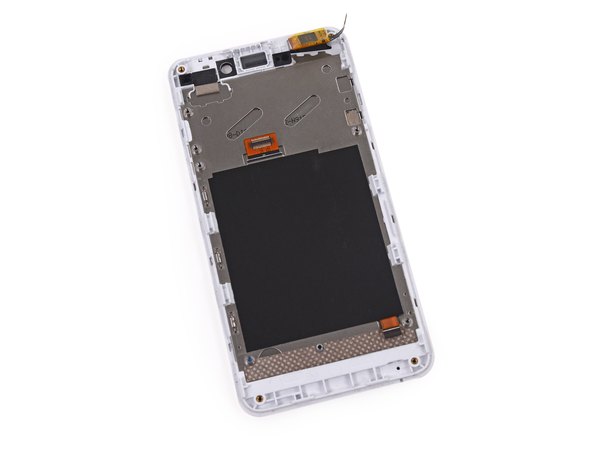

← اگه به پشت پنل صفحه نمایش 4٫3 اینچی دقت کنیم، کنترلر تاچ (لمس) دیده می‌شه که مدلش FT5316DME هست.

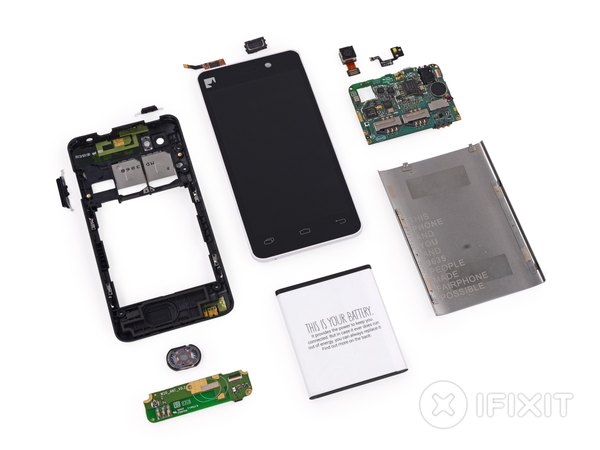

در نهایت تو کالبدشکافی آیسی‌مدار، امتیاز تعمیرپذیری این گوشی رو 7 از 10 در نظر می‌گیریم (عدد 10 نشون‌دهنده راحت‌ترین حالت تعمیره). بیا دلایل این امتیاز رو بررسی کنیم:

← نکته مثبت اول اینه که باتری بدون هیچ ابزار خاصی و تو چند ثانیه توسط خود کاربر قابل تعویضه.

← باز کردن قاب و رسیدن به دل‌وروده گوشی و قطعات داخلیش اصلا کار سختی نیست و دردسری نداره.

← تو کل دستگاه فقط 8 تا پیچ به کار رفته که همه‌شون از مدل رایج چهارسو Phillips #000 هستن و نیازی به پیچ‌گوشتی‌های عجیب نیست.

← شرکت فیرفون خودش راهنمای تعمیرات رو به صورت متن‌باز و رایگان منتشر کرده که حرکت خیلی قشنگیه.

← اما از طرفی، لحیم شدن قطعات پرمصرفی مثل جک هدفون، موتور ویبره و دوربین سلفی به مادربرد، تعویض اونا رو برای کاربر عادی سخت می‌کنه.

← مشکل بعدی اینه که شیشه، ال‌سی‌دی و فریم کاملا به هم پرس شدن؛ پس اگه صفحه بشکنه، هزینه تعمیرش به شدت بالا می‌ره. خوشحال می‌شیم نظرت رو درباره طراحی این گوشی تو بخش نظرات سایت برامون بنویسی!
