تعویض مادربرد اچ‌تی‌سی Evo 4G

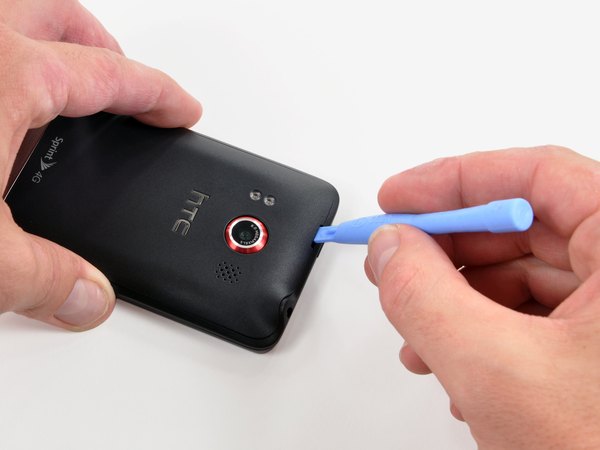

اولین قدم برای باز کردن گوشی، جدا کردن قاب پشتیه. یه ابزار بازکننده پلاستیکی رو خیلی آروم بین قاب پشتی و شاسی داخلی، دقیقا نزدیک جک هدفون وارد کن تا یه شکاف کوچیک ایجاد بشه.

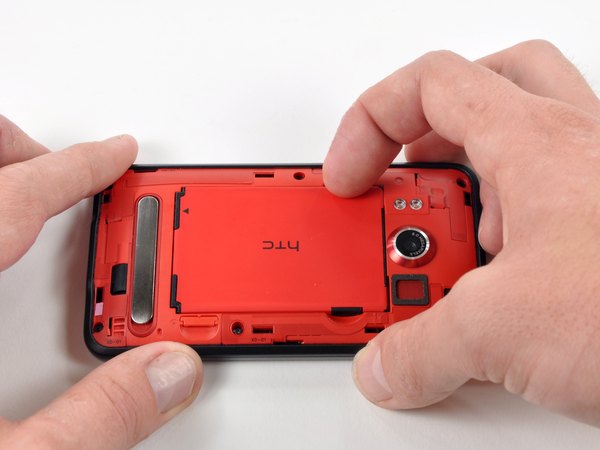

حالا ابزار رو دور تا دور لبه‌های گوشی حرکت بده تا خارهای پلاستیکی قاب یکی‌یکی آزاد بشن. سعی کن این کار رو با حوصله انجام بدی تا قاب خط و خش نیفته.

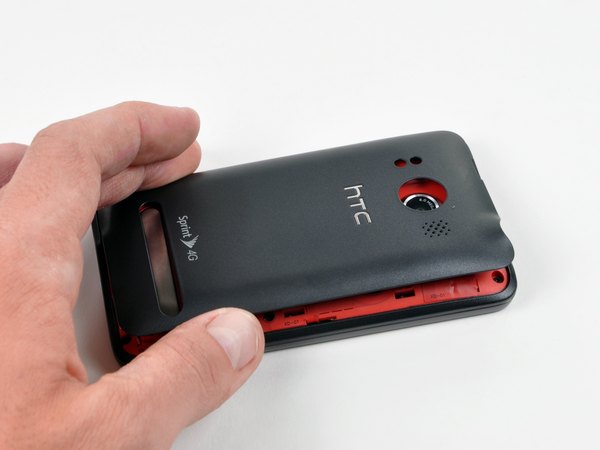

وقتی تمام خارهای دور قاب رو آزاد کردی، حالا می‌تونی قاب پشتی رو با دستت بگیری و به راحتی از روی شاسی داخلی بلندش کنی و کنار بذاری.

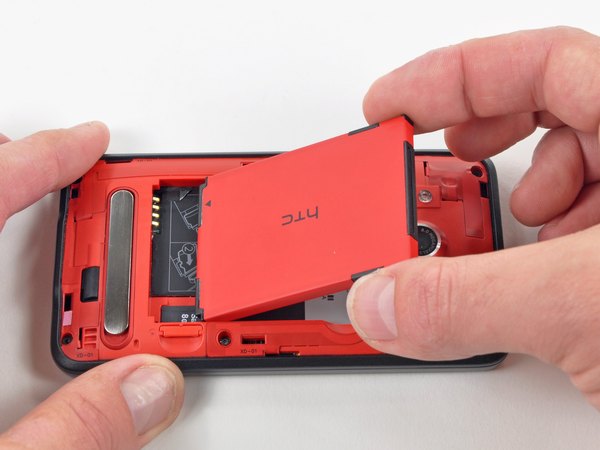

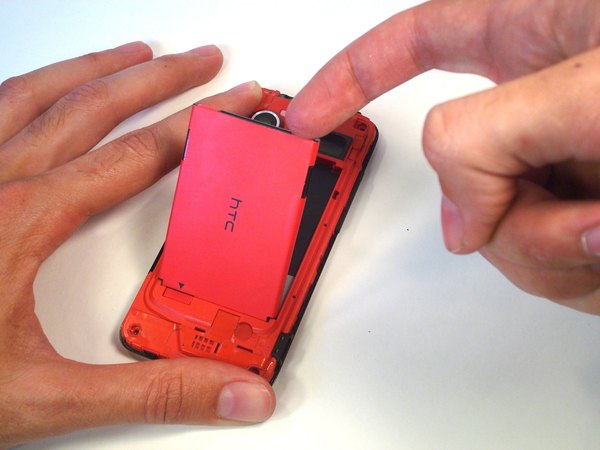

حالا که به داخل گوشی دسترسی پیدا کردیم، باید باتری رو دربیاریم. با نوک انگشتت، اون قسمتی از باتری که به دوربین نزدیک‌تره رو به سمت بالا بکش. بعد از اینکه باتری از جاش بلند شد، کامل از روی شاسی برش دار. همیشه قطع کردن منبع تغذیه تو همون ابتدای کار یه اصل مهمه.

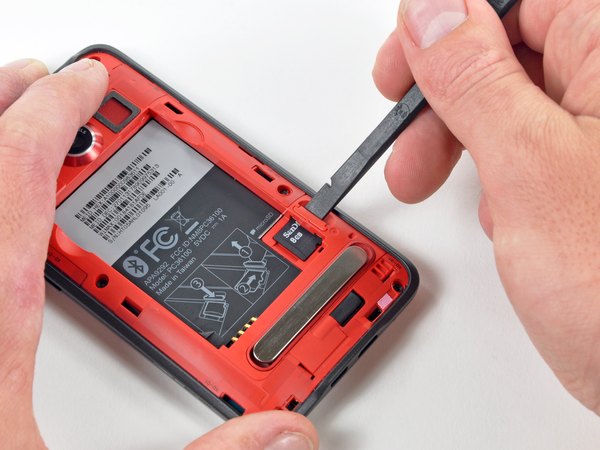

برای درآوردن کارت حافظه، باید ضامن نگه‌دارنده‌اش رو آزاد کنی. از سمت تخت یه اسپاجر استفاده کن و ضامن قرمز رنگ کارت MicroSD که روی شاسی داخلی قرار داره رو یکم به سمت بالا هل بده.

حواست باشه که این ضامن فقط حدود یک میلی‌متر جابه‌جا می‌شه و بعدش متوقف می‌شه. به هیچ‌وجه سعی نکن این قطعه قرمز رنگ رو کامل از جاش دربیاری، وگرنه می‌شکنه.

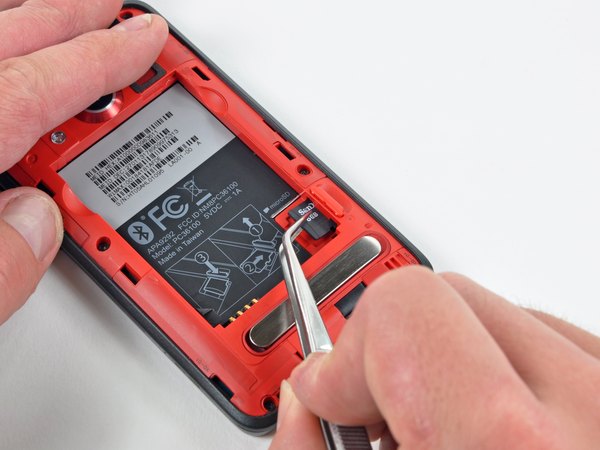

وقتی ضامن آزاد شد، یه پنس بردار و با دقت لبه‌های کارت MicroSD رو بگیر و از داخل شیارش روی شاسی داخلی بیرون بکش.

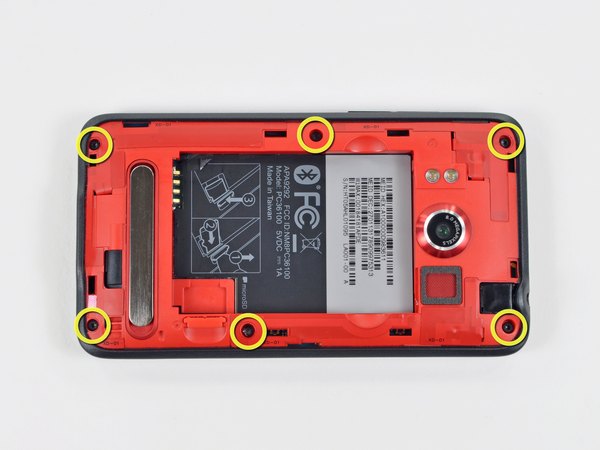

← حالا باید شاسی داخلی رو باز کنیم. شش تا پیچ تورکس T5 که شاسی پشتی رو به قاب داخلی متصل کردن پیدا کن و همه‌شون رو باز کن.

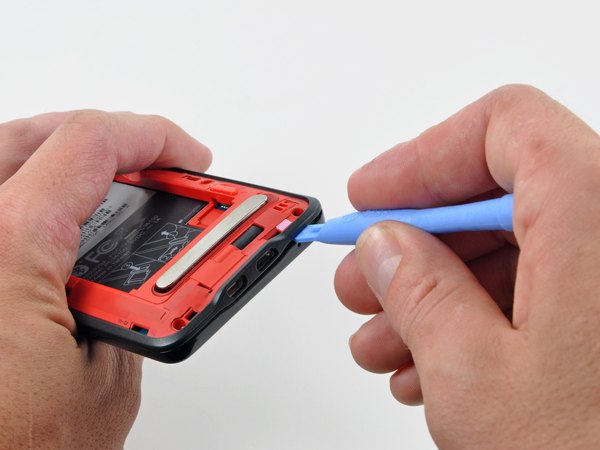

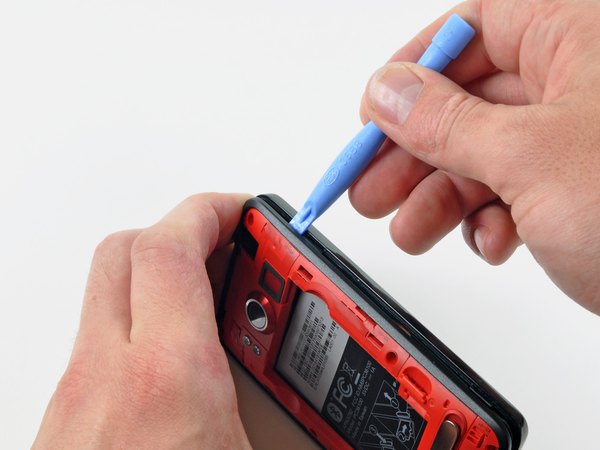

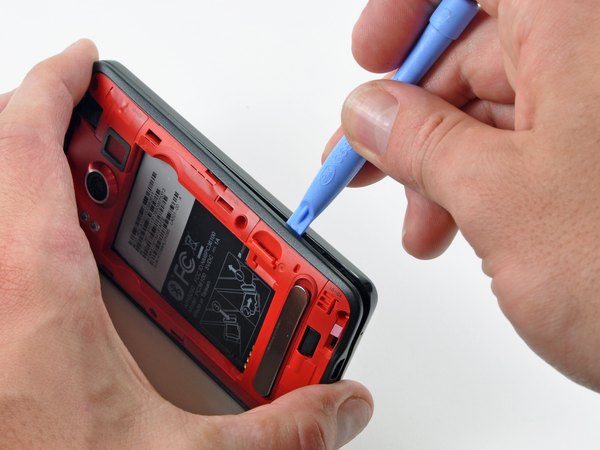

برای جدا کردن شاسی داخلی، دوباره به ابزار بازکننده پلاستیکی نیاز داری. اونو آروم بین شاسی و لبه پلاستیکی اطرافش، نزدیک پورت Micro HDMI قرار بده. خیلی بااحتیاط لبه بالایی شاسی داخلی رو به سمت بالا اهرم کن تا از قاب جلویی گوشی فاصله بگیره و یکم آزاد بشه.

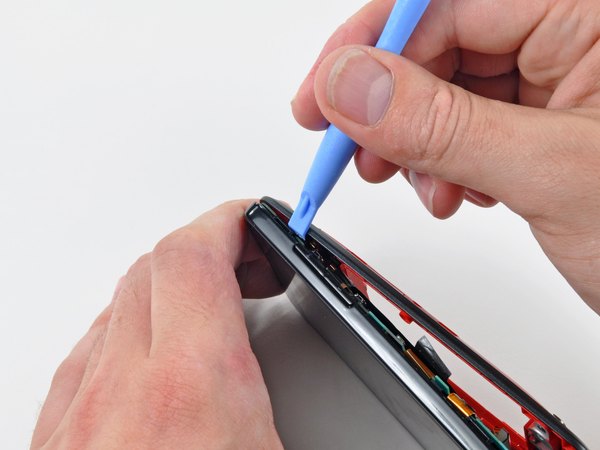

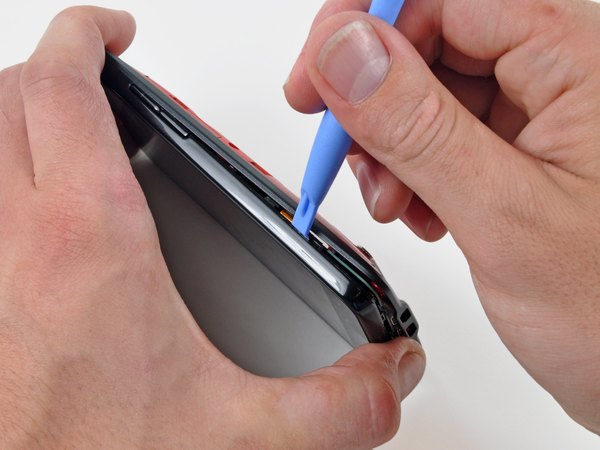

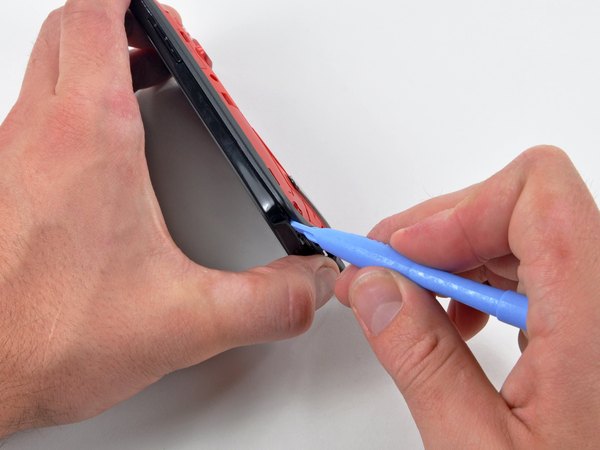

ابزار بازکننده رو همچنان بین شاسی داخلی و قاب پلاستیکی نگه دار و این بار لبه سمت چپ گوشی رو هدف بگیر. تو چند نقطه مختلف، ابزار رو اهرم کن تا این سمت هم کم‌کم آزاد بشه.

همین کار رو ادامه بده و حالا تمرکزت رو بذار روی قسمت پایینی گوشی. لبه‌های پایینی رو هم با ابزارت اهرم کن تا خارهای این قسمت جدا بشن.

حالا نوبت به لبه سمت راست می‌رسه. دقیقا مثل مراحل قبلی، شاسی داخلی رو از سمت راست هم به آرومی بالا بکش. این کار رو دور تا دور شاسی داخلی تکرار کن تا وقتی که حس کنی کل شاسی یکم از روی قاب داخلی بلند شده و کاملا آزاده.

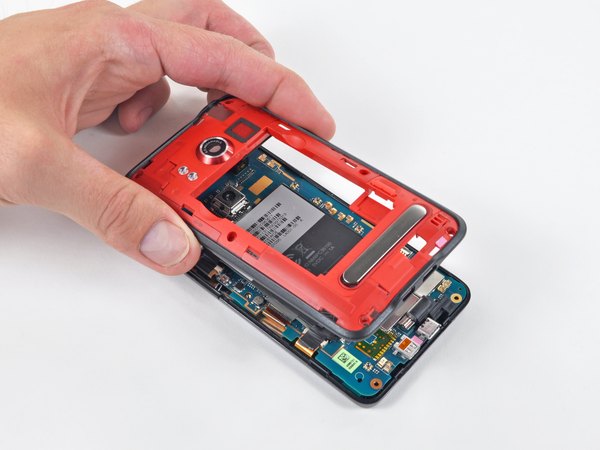

حالا می‌تونی با دستت شاسی داخلی رو بگیری و به طور کامل از روی بدنه گوشی جداش کنی.

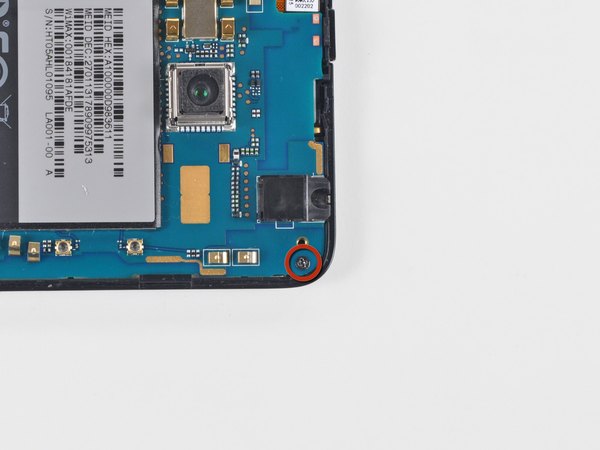

← یه پیچ چهارسوی تکی نزدیک جک هدفون هست که مادربرد رو روی قاب داخلی نگه داشته. با پیچ‌گوشتی مناسب بازش کن.

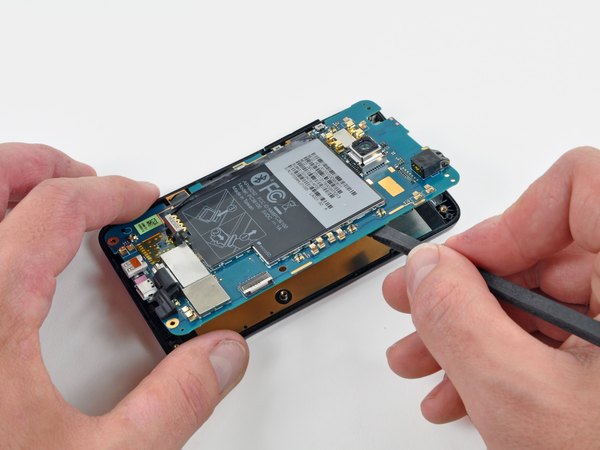

با قسمت تخت اسپاجر، مادربرد رو خیلی نرم اهرم کن تا از روی پایه‌هایی که اونو روی سینی فلزی نمایشگر نگه داشتن، آزاد بشه.

دست نگه دار! هنوز نباید مادربرد رو کامل برداری. مادربرد با سه تا کابل فلت به قطعات زیرش وصله و اگه یهو بکشیش، کابل‌ها پاره می‌شن.

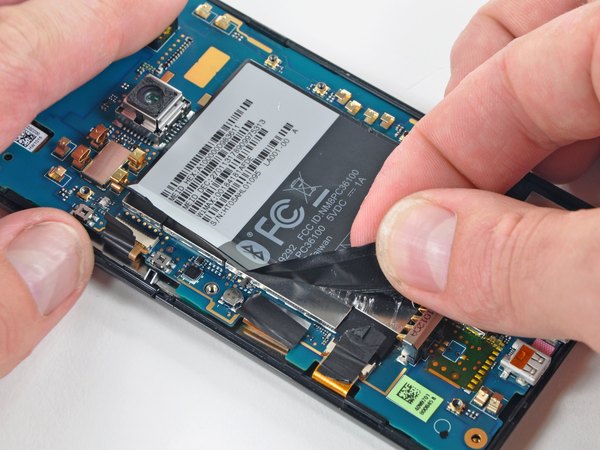

روی لبه سمت چپ مادربرد و شیلد محافظ فلزی (EMI shield)، یه برچسب اطلاعات دستگاه چسبونده شده. لبه این برچسب رو با احتیاط بلند کن تا سه تا کانکتوری که زیرش مخفی شدن مشخص بشن.

نیازی نیست کل این برچسب رو از روی شیلد محافظ بکنی؛ فقط در حدی که به کانکتورها دسترسی پیدا کنی کافیه.

برای اینکه موقع کار برچسب مزاحمت نشه، اونو به سمت بالای مادربرد تا کن.

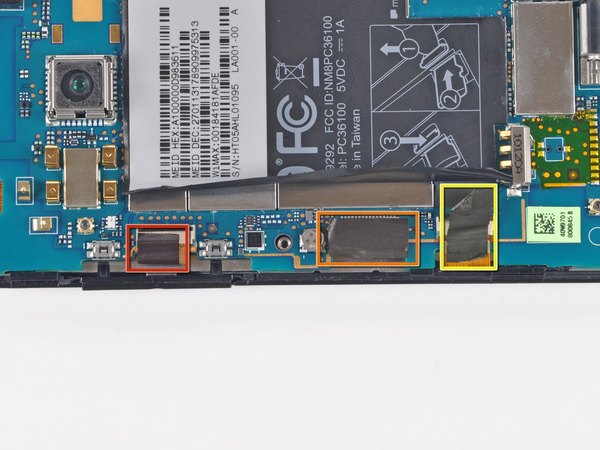

روی کابل‌های فلتی که اینجا می‌بینی، تیکه‌های چسب محافظ قرار داره. این چسب‌ها رو از روی کابل‌های زیر بردار:

← کابل فلت دوربین سلفی (دوربین جلو)

← کابل فلت پنل جلویی

← کابل فلت صفحه‌نمایش

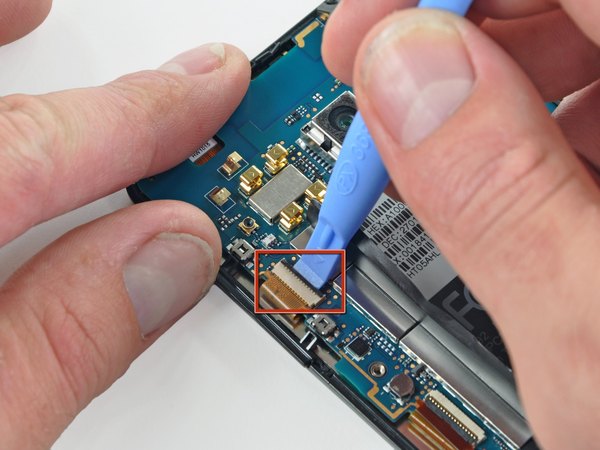

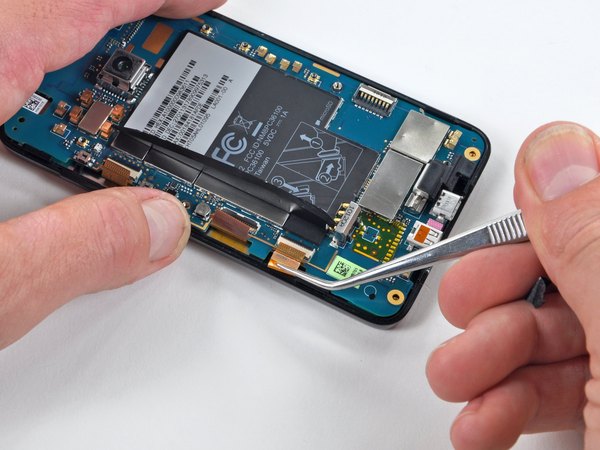

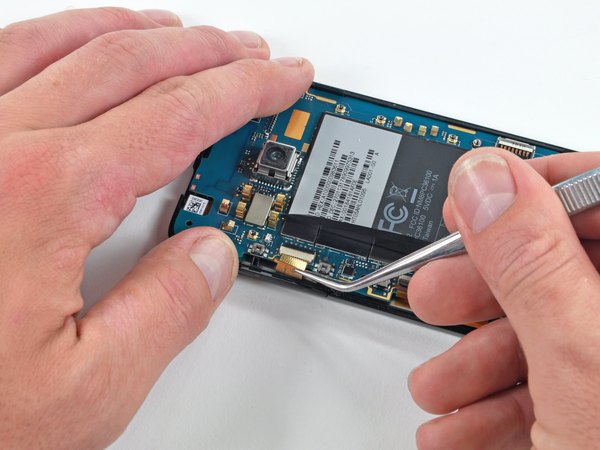

با نوک یه ابزار بازکننده پلاستیکی، ضامن نگهدارنده کانکتور فلت دوربین سلفی رو به سمت بالا بزن تا آزاد بشه. موقع کار با این ضامن‌ها خیلی مراقب باش و فشار اضافی نیار. این قطعات به شدت ظریف هستن و اگه بشکنن یا کنده بشن، نصب دوباره‌شون کار حضرت فیله! حالا یه پنس بردار و فلت دوربین سلفی رو مستقیم از داخل سوکتش بیرون بکش.

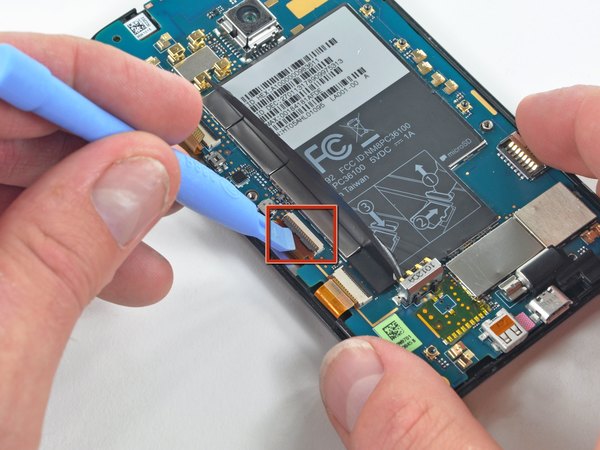

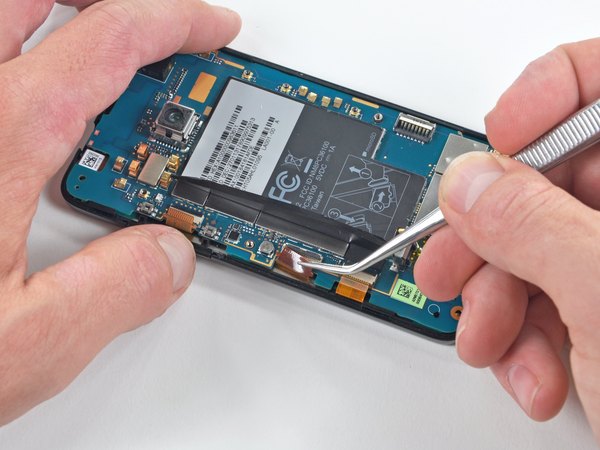

دوباره با همون ابزار بازکننده پلاستیکی، برو سراغ ضامن کانکتور فلت پنل جلویی و اونو هم به سمت بالا آزاد کن. با پنس کابل فلت پنل جلویی رو بگیر و خیلی آروم مستقیم از سوکتش بکش بیرون.

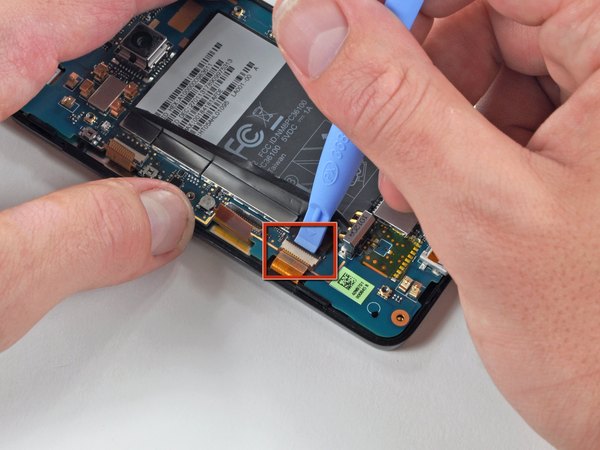

در نهایت نوبت می‌رسه به کابل صفحه‌نمایش. ضامن این کانکتور رو هم با ابزار پلاستیکی باز کن. کابل فلت صفحه‌نمایش رو با پنس بگیر و به نرمی از داخل سوکت بکش بیرون تا کاملا جدا بشه.

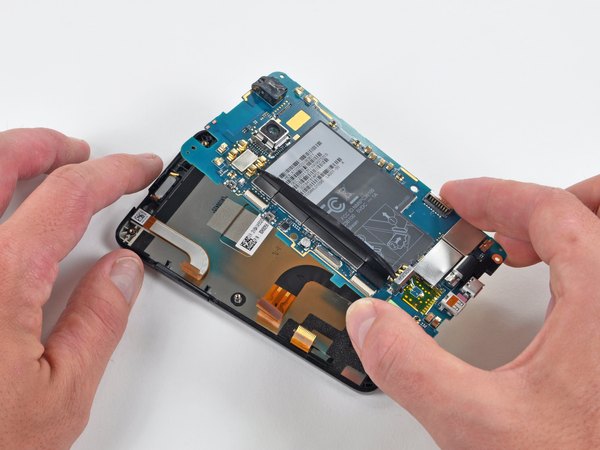

حالا تمام اتصالات قطع شده. مادربرد رو خیلی با احتیاط از روی قاب داخلی بلند کن. حواست باشه که گیر نکنه و به کابل‌های اطراف آسیبی نرسونه.

موقع برداشتن مادربرد، حواست به دکمه پاور بالایی و دکمه‌های تنظیم صدای کناری باشه. ممکنه با برداشتن برد، این دکمه‌ها از روی قاب جلویی بیفتن؛ پس گمشون نکن.

خب، به همین راحتی تونستی مادربرد رو بیرون بیاری! حالا می‌تونی برد جدید رو جایگزین کنی و دقیقا همین مسیر رو برعکس بری تا گوشی بسته بشه. یادت نره که موقع بستن، فلت‌ها رو به خوبی سر جاشون محکم کنی.
