آموزش قدم‌به‌قدم تعویض مجموعه صفحه نمایش ال‌جی G3

اول از همه و قبل از اینکه دست به هیچ ابزاری ببری، گوشیت رو کاملا خاموش کن تا حین باز کردن اتصالی پیش نیاد.

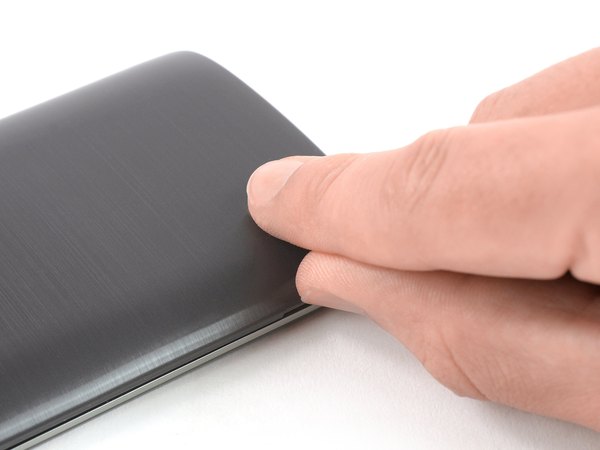

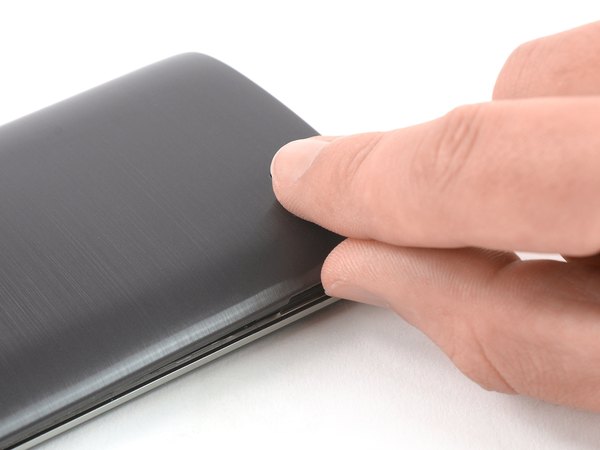

ناخن خودت یا یه ابزار مثل اسپاجر رو داخل شیار کوچیکی که سمت چپ و پایین قاب پشت قرار داره، فرو کن. قاب پشت رو به آرومی به سمت بالا اهرم کن تا خارهای پلاستیکی که اونو نگه داشتن، یکی‌یکی باز بشن.

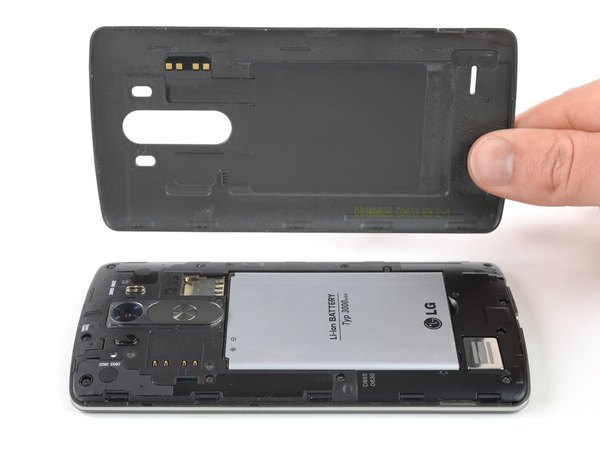

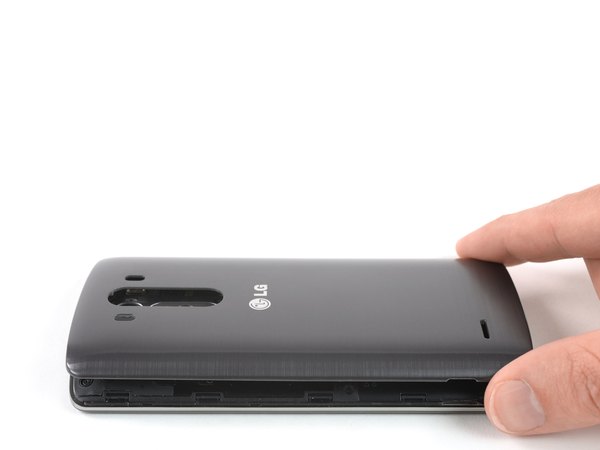

حالا قاب رو با دستت بگیر و بلند کن تا بقیه گیره‌ها هم آزاد بشن و قاب کاملا جدا بشه.

اگه دیدی قاب کامل جدا نمی‌شه، زور نزن! ناخنت یا ابزارت رو دورتادور فریم گوشی بکش تا گیره‌های لجباز هم باز بشن.

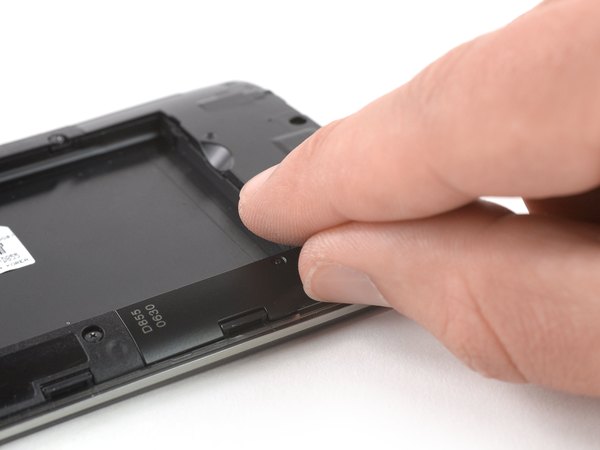

موقع بستن گوشی، کافیه قاب پشت رو سر جاش بذاری و دورتادور لبه‌هاش رو فشار بدی تا صدای تق‌تق جا افتادن گیره‌های پلاستیکی رو بشنوی و قاب کاملا کیپ بشه.

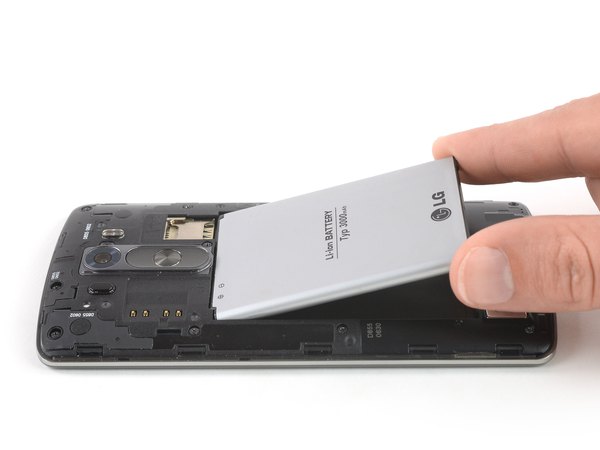

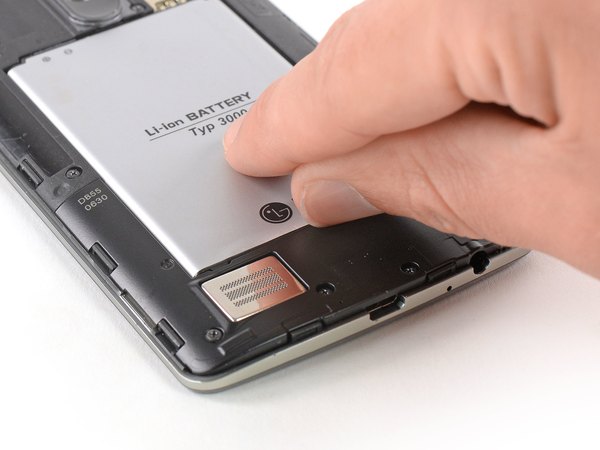

برو سراغ باتری. ناخنت یا ابزار پلاستیکی رو تو شیار مخصوص پایین باتری بنداز و اون رو به سمت بالا اهرم کن.

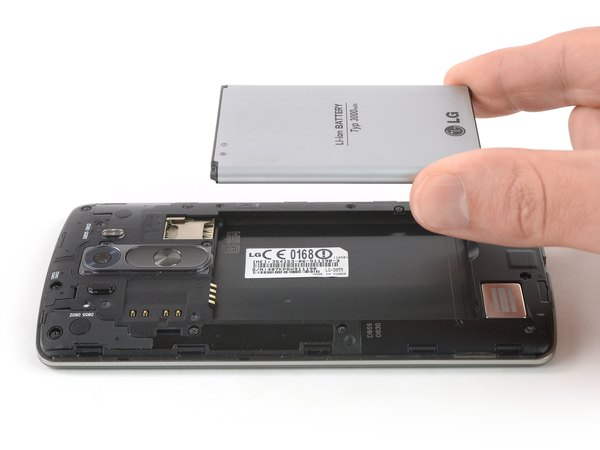

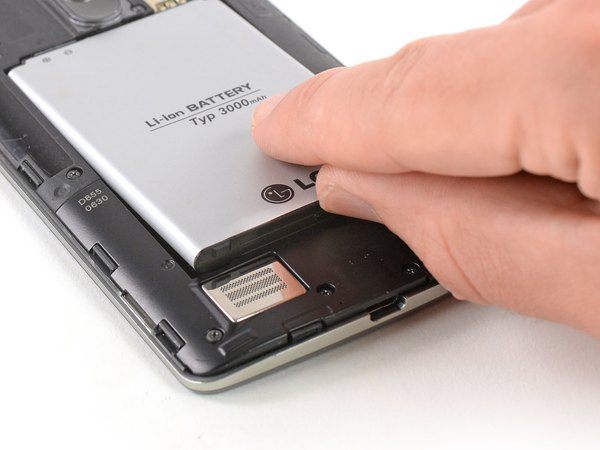

باتری رو از جاش بلند کن و کلا از گوشی دربیار.

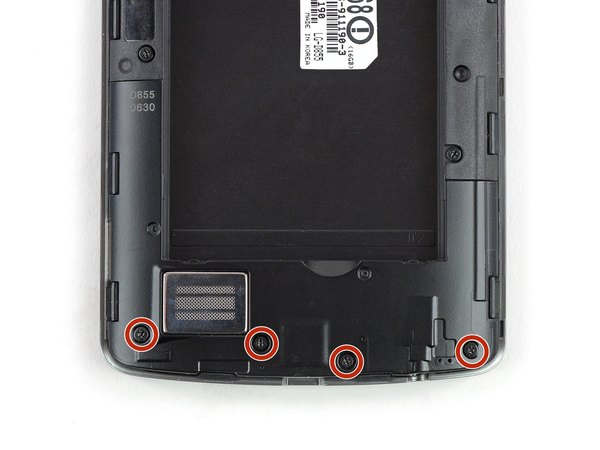

← چهار تا پیچ چهارسو #00 (به طول 4 میلی‌متر) که روی ماژول بلندگو هستن رو باز کن.

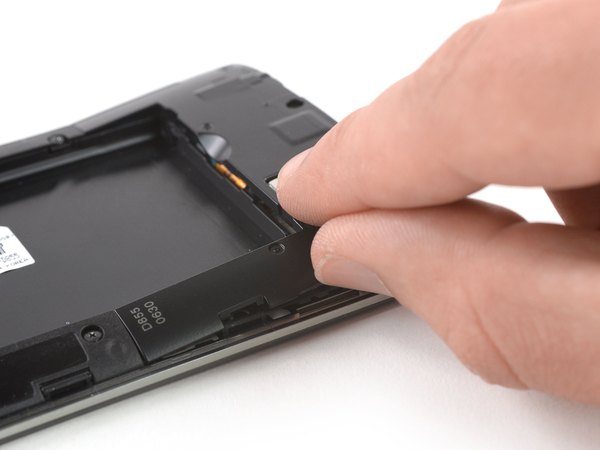

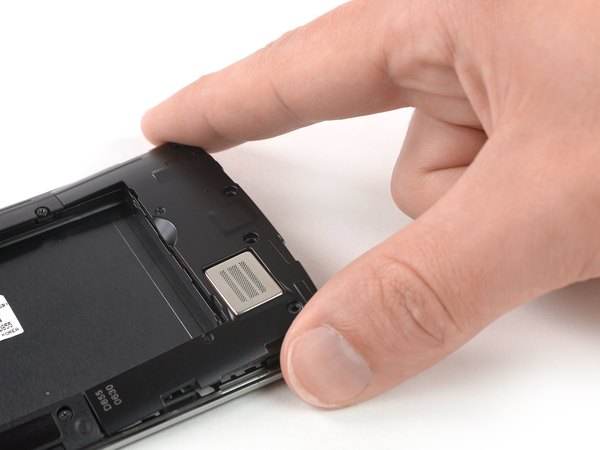

دوباره ابزارت رو وارد همون شیار پایین و سمت چپ گوشی کن (همونجایی که قاب پشت رو باز کردی). پنل پلاستیکی که شامل بلندگو هم می‌شه رو به سمت بالا اهرم کن تا بتونی با دستت بگیریش.

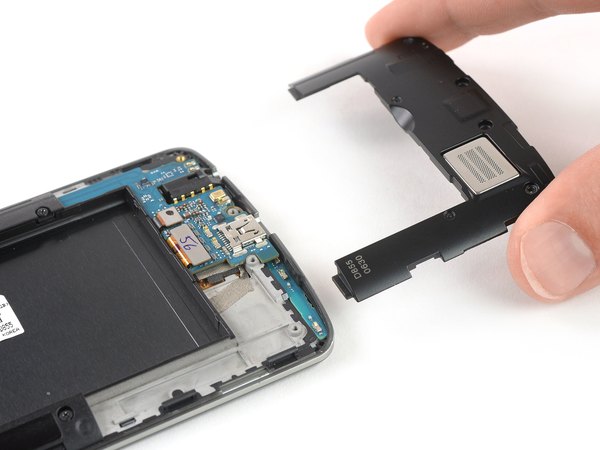

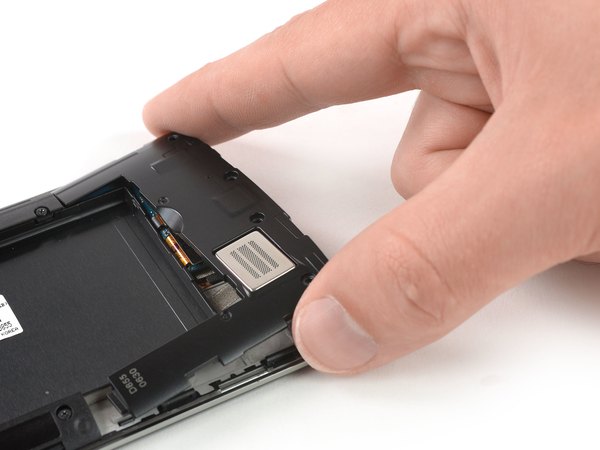

حالا این پنل پلاستیکی و بلندگو رو با احتیاط به سمت بیرون بکش و از روی شاسی جدا کن.

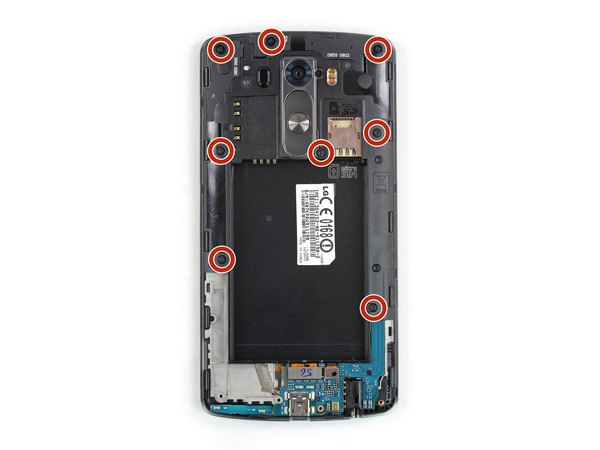

← هشت تا پیچ چهارسو #00 (به طول 4 میلی‌متر) که پوشش پلاستیکی مادربرد رو نگه داشتن، باز کن و کنار بذار.

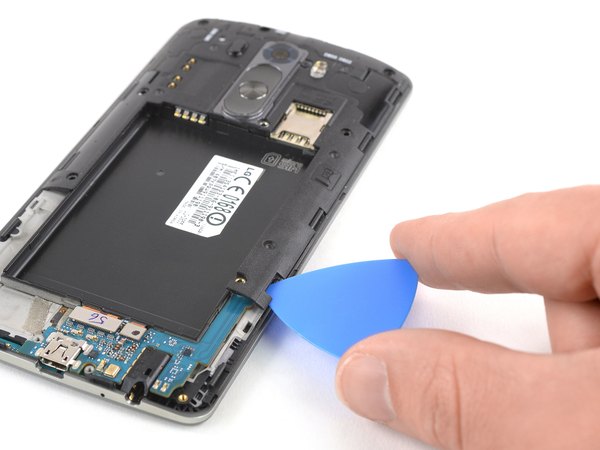

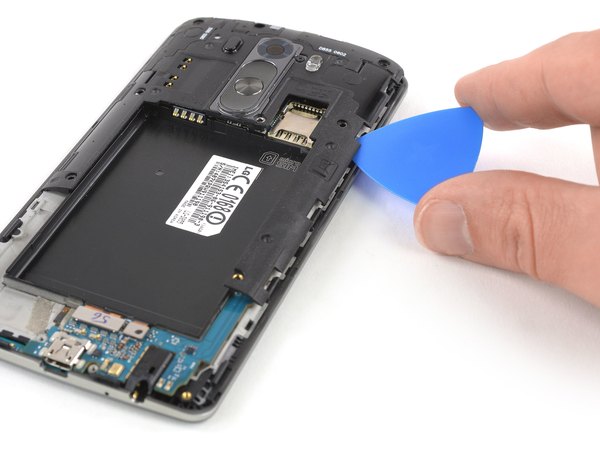

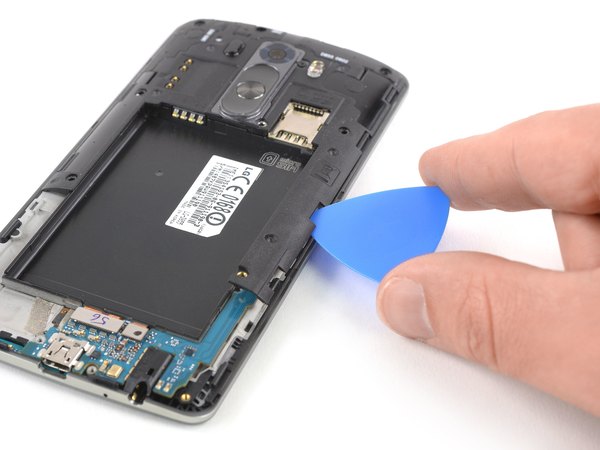

یه پیک بازکننده رو بین گوشه سمت راست و پایین پوشش مادربرد و خود برد قرار بده. پوشش رو به سمت بالا اهرم کن تا گیره‌های پلاستیکی نگهدارنده‌اش باز بشن.

ممکنه این گیره‌ها کمی سفت باشن. اگه اهرم کردن سخت بود، پیک رو کمی به پهلو بچرخون تا فشار بیشتری وارد بشه و گیره در بره.

همین کار رو در امتداد لبه سمت راست ادامه بده تا بقیه گیره‌ها هم آزاد بشن.

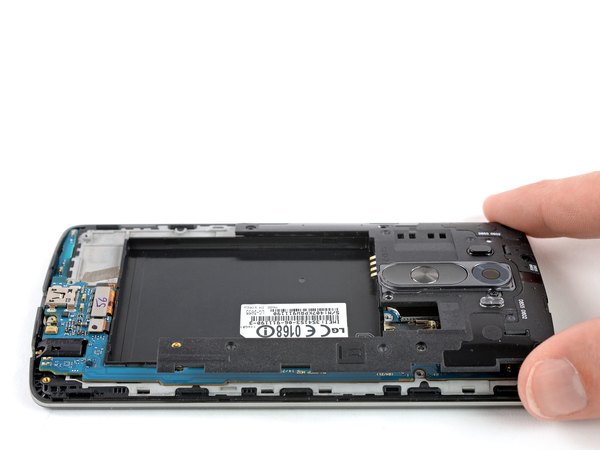

حالا لبه سمت راست پوشش مادربرد رو با دست بگیر و به آرومی بلند کن.

گیره‌های باقی‌مونده تو این مرحله معمولا خودبه‌خود باز می‌شن یا می‌تونی با دست خیلی راحت آزادشون کنی.

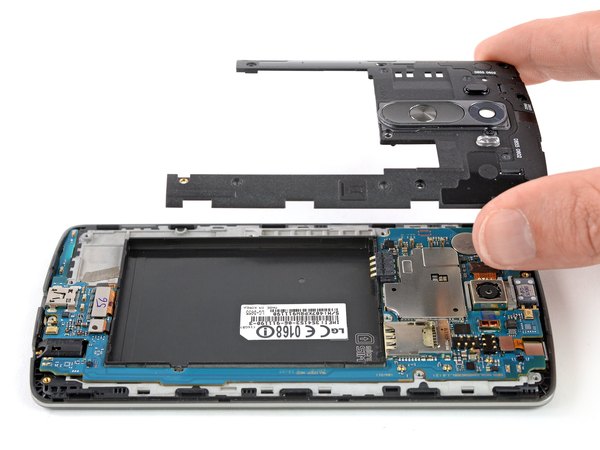

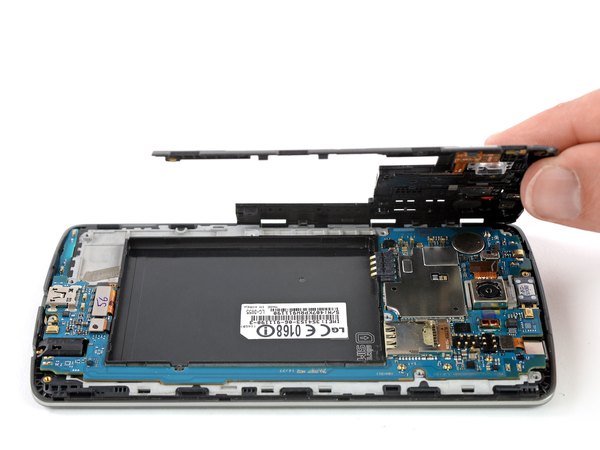

مجموعه پوشش مادربرد رو به طور کامل از گوشی جدا کن.

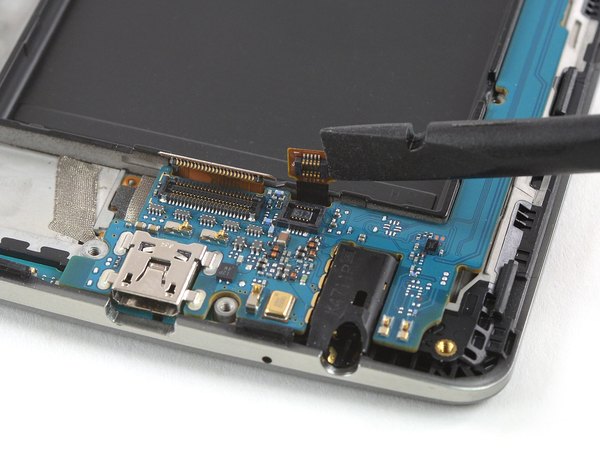

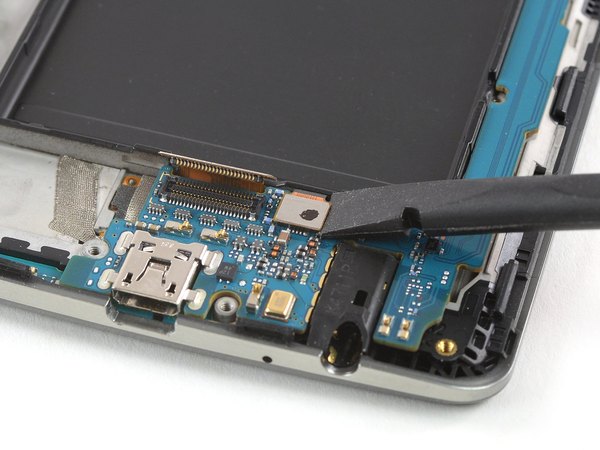

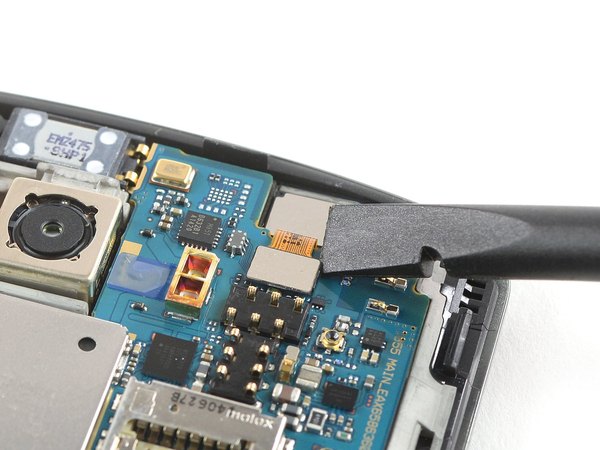

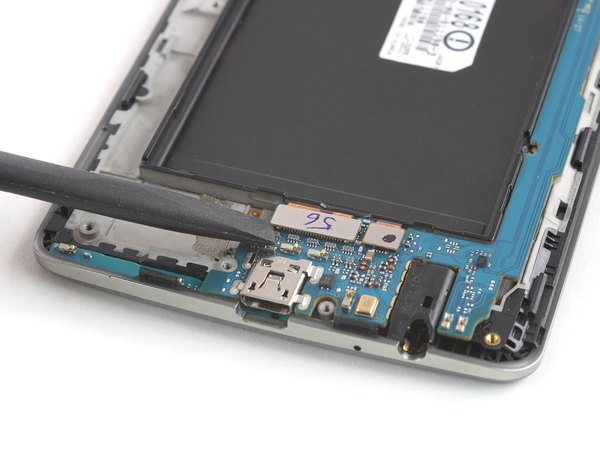

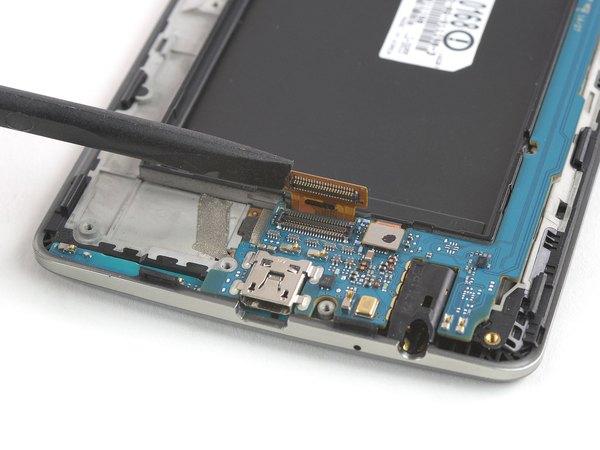

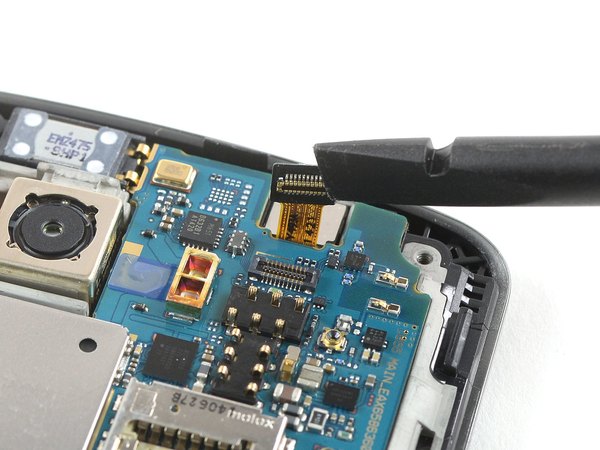

با استفاده از اسپاجر، کانکتور فلت صفحه نمایش رو به سمت بالا اهرم کن و از روی مادربرد جداش کن.

حالا برو سراغ کانکتور فلت تاچ (دیجیتایزر) و اون رو هم با اسپاجر قطع کن.

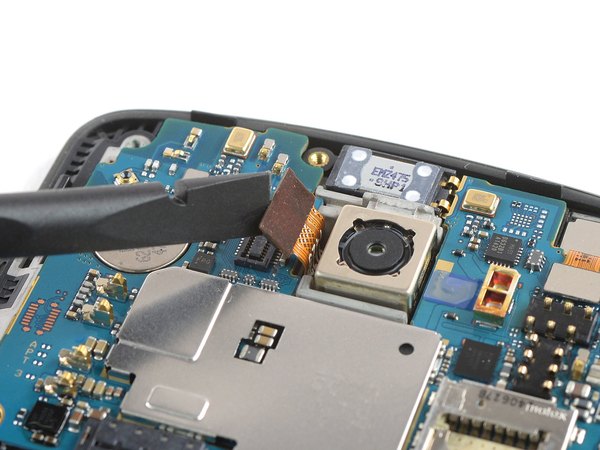

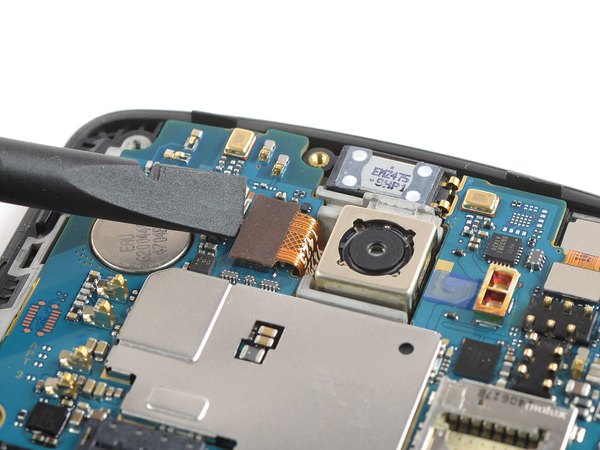

کانکتور فلت دوربین اصلی (پشتی) رو هم با همون اسپاجر از روی برد آزاد کن.

در نهایت، کانکتور فلت دوربین سلفی (جلو) رو پیدا کن و قطعش کن.

تو چند تا قدم بعدی که می‌خوای برد رو دربیاری، حواست رو حسابی جمع کن که فلت‌هایی که تازه جدا کردی زیر برد گیر نکنن و پاره نشن.

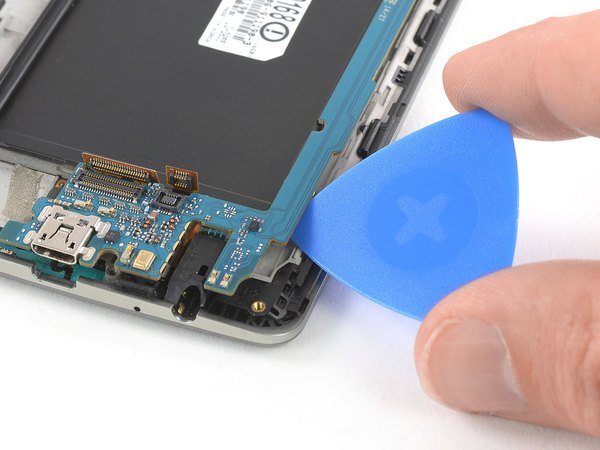

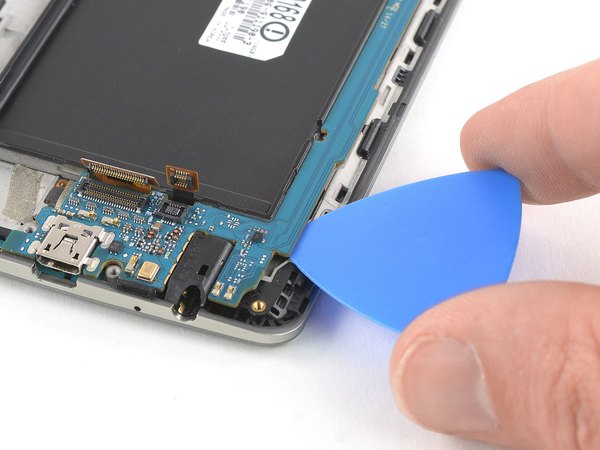

یه پیک بازکننده رو زیر گوشه سمت راست و پایین مادربرد سر بده. با چرخوندن پیک به پهلو، برد رو خیلی آروم از جاش بلند کن.

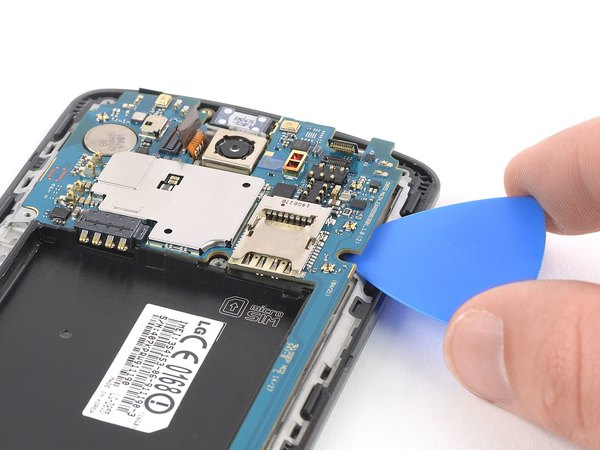

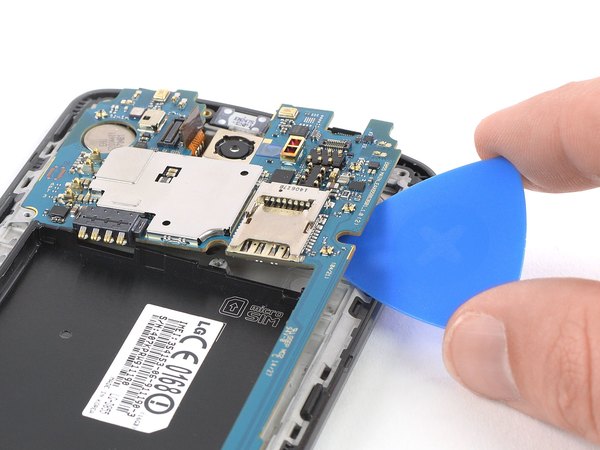

پیک رو زیر لبه سمت راست مادربرد (همونجایی که شیار سیم‌کارت قرار داره) ببر و با همون روش چرخوندن، این قسمت رو هم اهرم کن تا آزاد بشه.

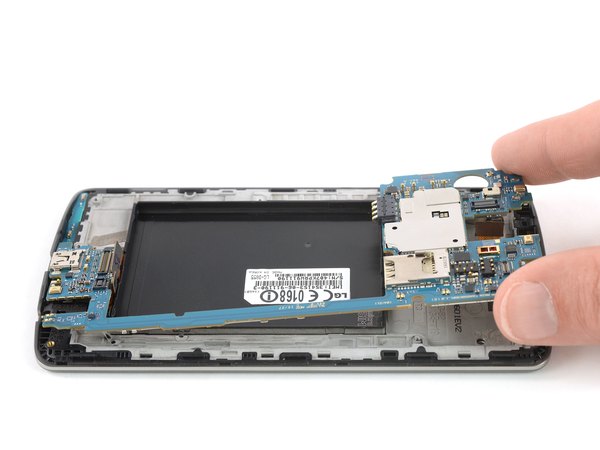

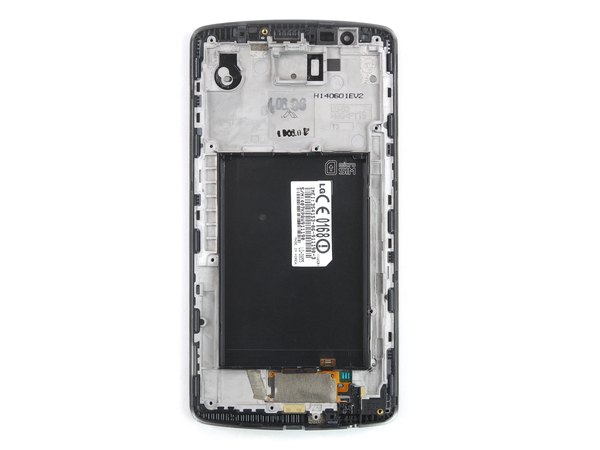

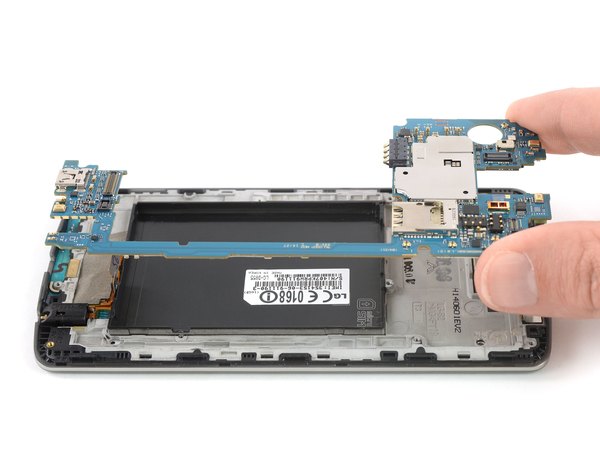

قسمت بالای مادربرد رو با انگشتات بگیر و خیلی ملایم اون رو کامل از تو شاسی گوشی بیرون بکش.

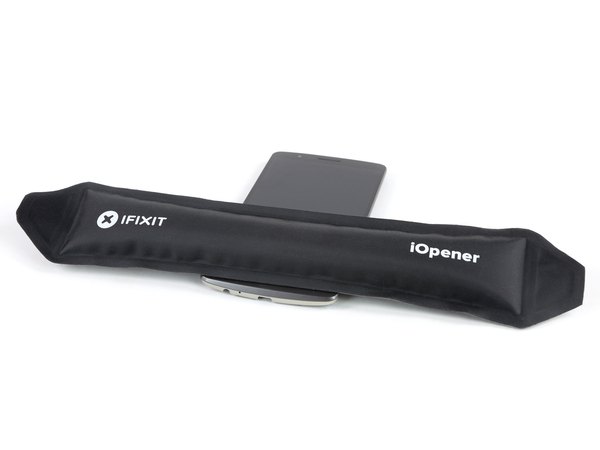

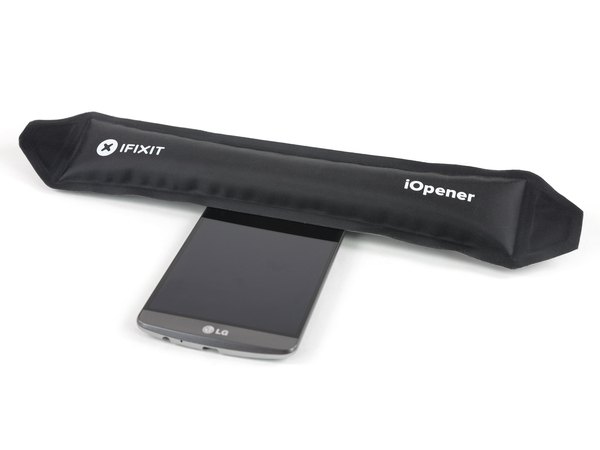

یه آی‌اوپنر یا سشوار گرم شده رو روی قسمت بالایی صفحه نمایش قرار بده تا چسب قطعاتی که اونجا هستن نرم بشه.

موقع برداشتن اسپیکر مکالمه، حواست باشه که اون واشر فومی نرم زیرش رو هم حتما همراه با خود اسپیکر برداری.

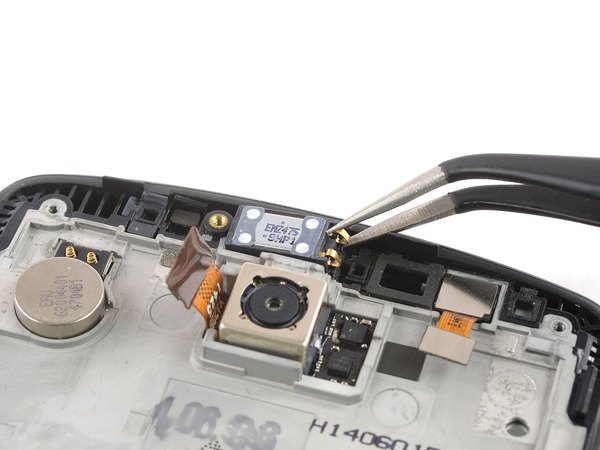

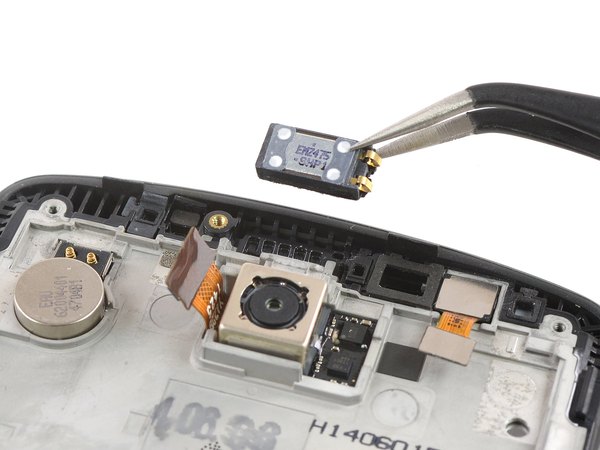

با کمک یه پنس، اسپیکر مکالمه رو با احتیاط از جاش خارج کن.

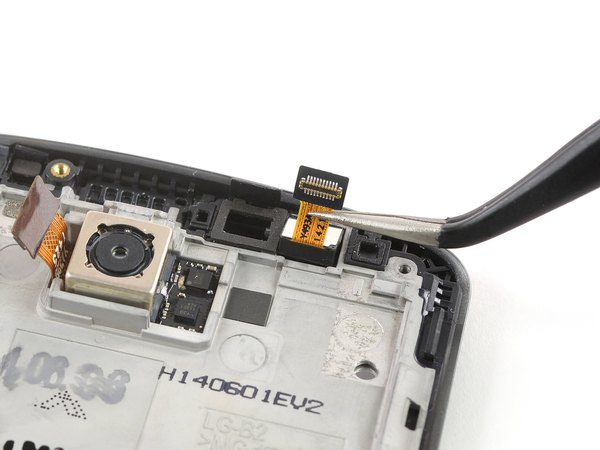

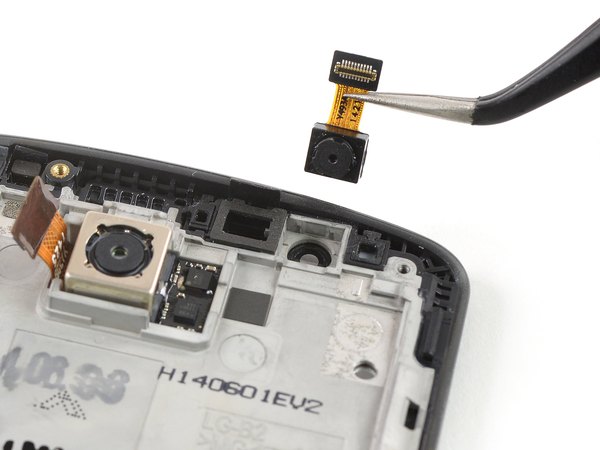

دوربین سلفی رو هم با پنس بگیر و از روی فریم قدیمی بردار.

اگه دیدی دوربین اصلی یا موتور ویبره سفت چسبیدن و درنمیان، اصلا زور نزن! دوباره با آی‌اوپنر حرارت بده تا چسب زیرشون نرم بشه.

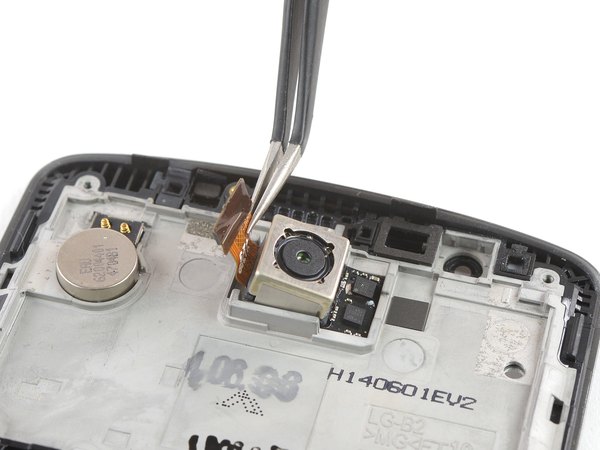

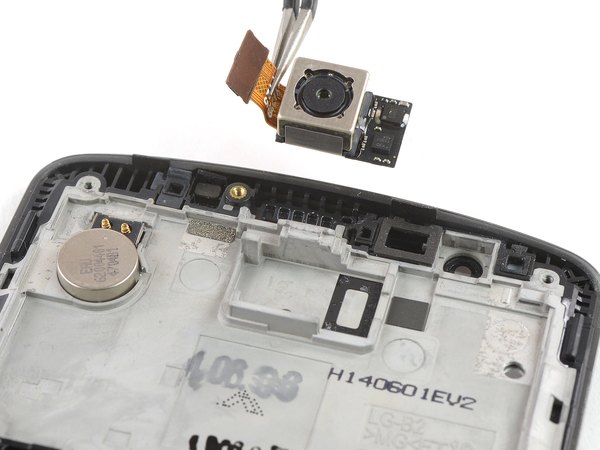

دوربین اصلی رو با پنس بگیر و خیلی ملایم از جاش بیرون بیار.

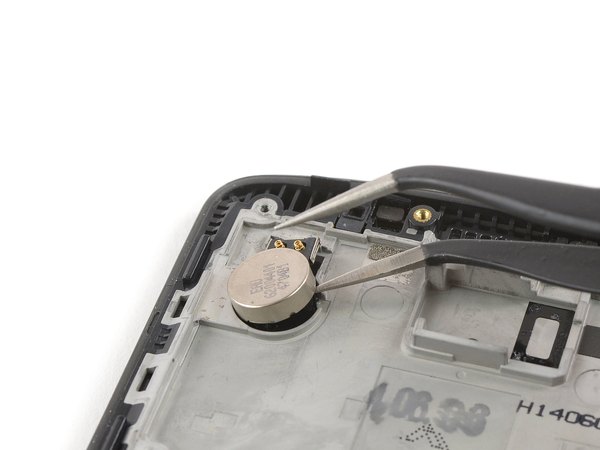

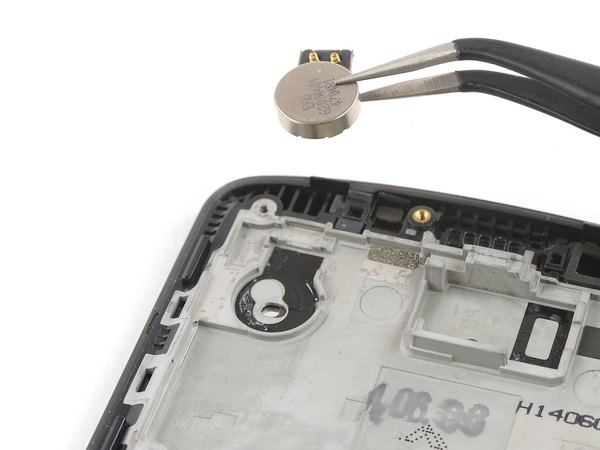

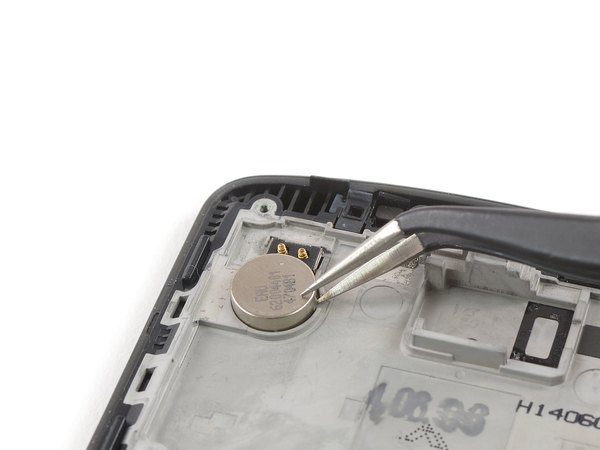

یکی از نوک‌های پنس رو زیر موتور ویبره (قطعه کوچیک و گرد) قرار بده و به سمت بالا اهرمش کن. موتور ویبره رو کلا از روی گوشی بردار.

حالا آی‌اوپنر گرم شده رو روی قسمت پایینی صفحه نمایش بذار تا چسب‌های این بخش هم نرم بشن.

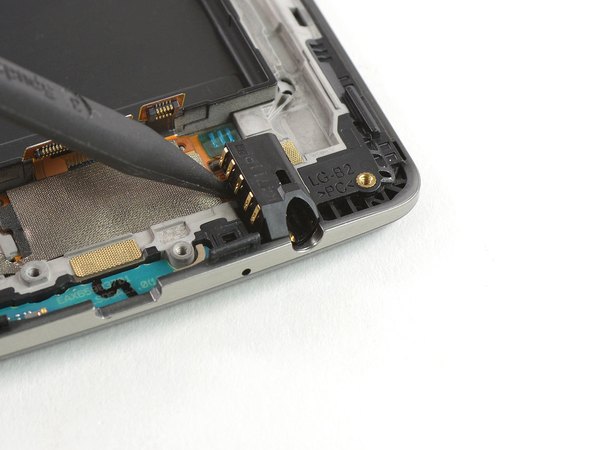

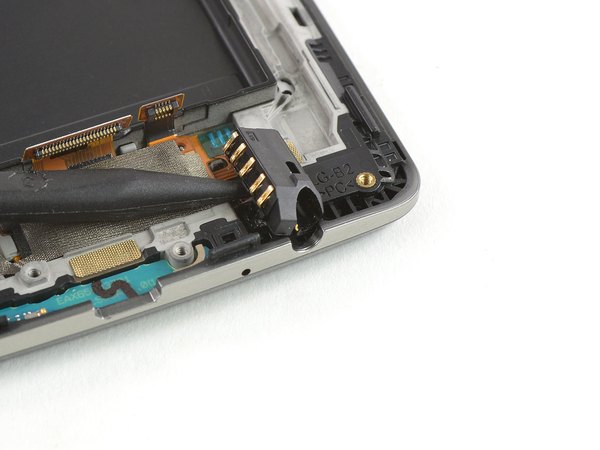

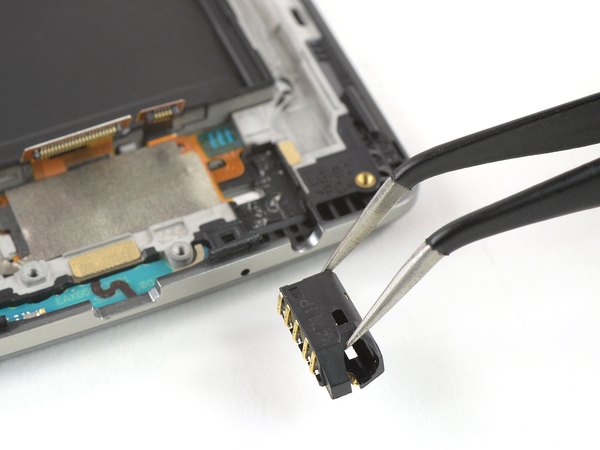

با نوک تیز اسپاجر، جک هدفون رو به آرومی اهرم کن تا آزاد بشه و بعدش با پنس اون رو بردار.

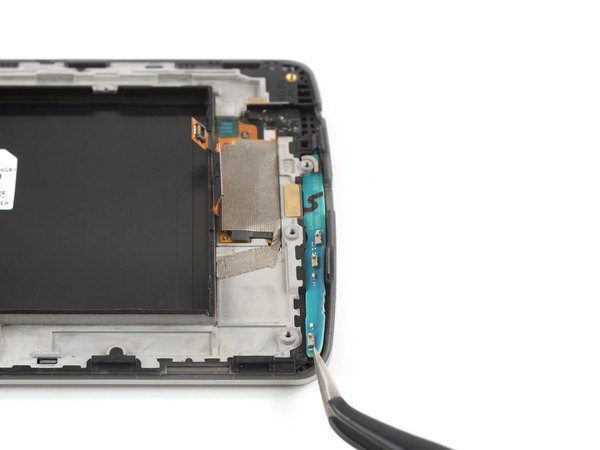

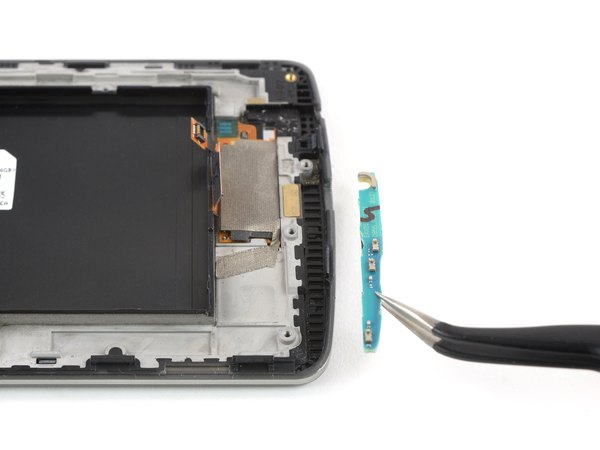

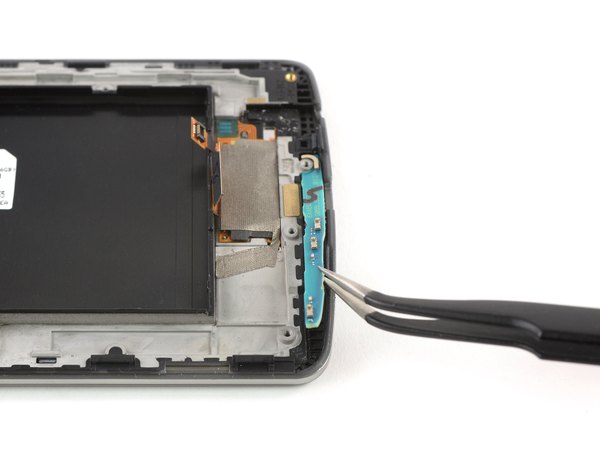

با استفاده از پنس، برد کوچیک پایینی (Daughterboard) که در انتهای مجموعه صفحه نمایش قرار داره رو خیلی بااحتیاط اهرم کن و بیرون بیار.

قبل از بستن قطعات، فریم صفحه نمایش جدیدت رو با قدیمیه مقایسه کن. اگه دیدی قطعه کوچیکی (مثل واشر یا پلاستیک) جا مونده، اون رو هم منتقل کن و حتما برچسب‌های محافظ چسب‌های جدید رو بکن.

کارت حرف نداشت! حالا تمام این قطعات کوچیکی که باز کردی رو دقیقا سر جای خودشون روی فریم صفحه نمایش جدید قرار بده و مراحل رو از آخر به اول پیش برو. هر جا لازم بود حتما از چسب دوطرفه جدید استفاده کن تا همه‌چیز کیپ بمونه.
