تعویض سوکت شارژ و میکروفون سامسونگ گلکسی نکسوس

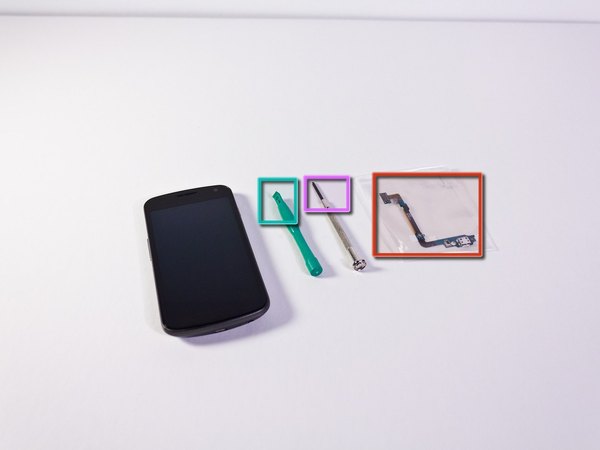

گوشی گلکسی نکسوس تو شارژ شدن اذیتت می‌کنه یا اصلا شارژ نمی‌شه؟ این نشونه‌ها یعنی وقتشه که برد سوکت شارژ رو عوض کنی تا مشکل کاملا برطرف بشه. برای انجام این تعمیر به این ابزارها نیاز داری که کار رو برات راحت‌تر کنن:

← یه ابزار بازکننده پلاستیکی مناسب.

← پیچ‌گوشتی فیلیپس سایز کوچیک.

← برد سوکت شارژ (Micro USB) جدید و سالم برای جایگزینی.

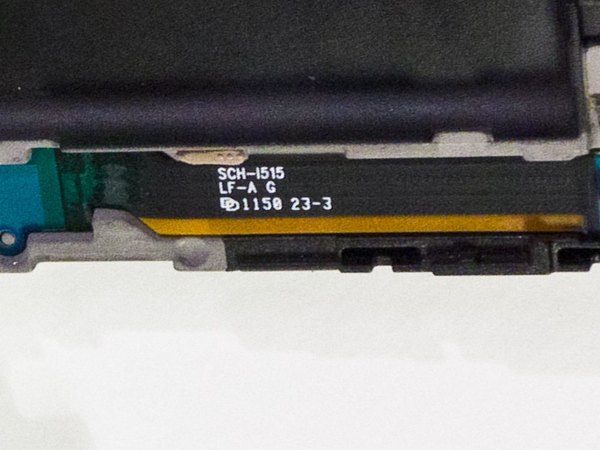

مدل دقیق بردی که ما درآوردیم LF-A G 1145 بود و قطعه جایگزین LF-A G 1150 23-3 هست. موقع تهیه قطعه حواست به این کدها باشه.

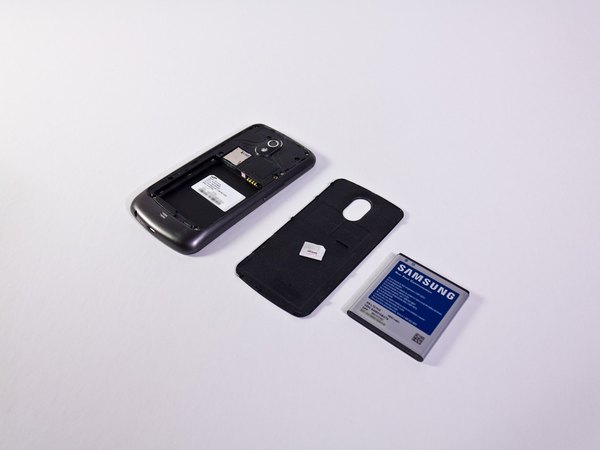

اولین کاری که باید بکنی اینه که قاب پشتی رو باز کنی و باتری و سیم‌کارت رو از جای خودشون خارج کنی تا دستگاه کاملا خاموش و بی‌خطر بشه.

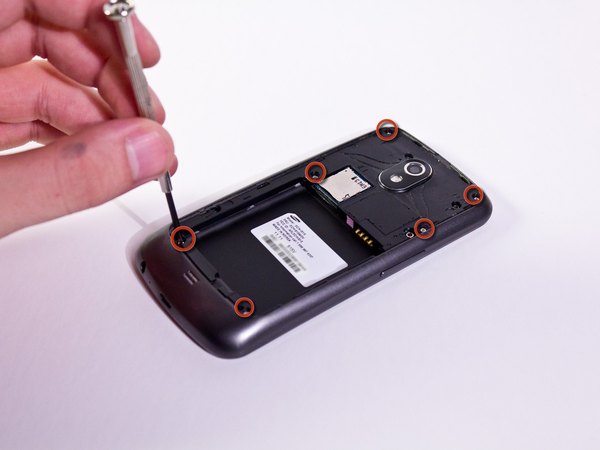

← وقتی باتری و سیم‌کارت رو درآوردی، برو سراغ شش تا پیچی که روی شاسی پشت گوشی می‌بینی و همه رو با دقت باز کن.

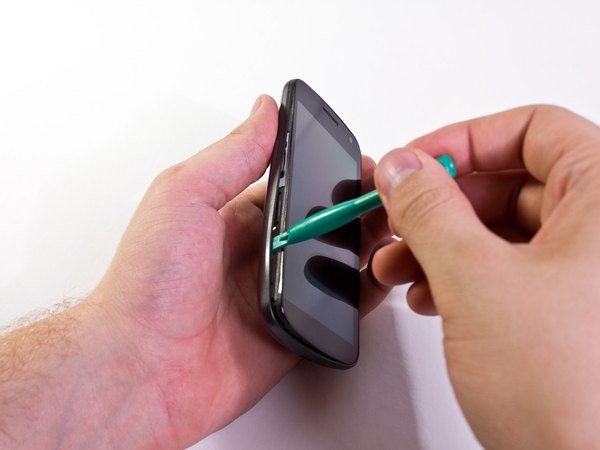

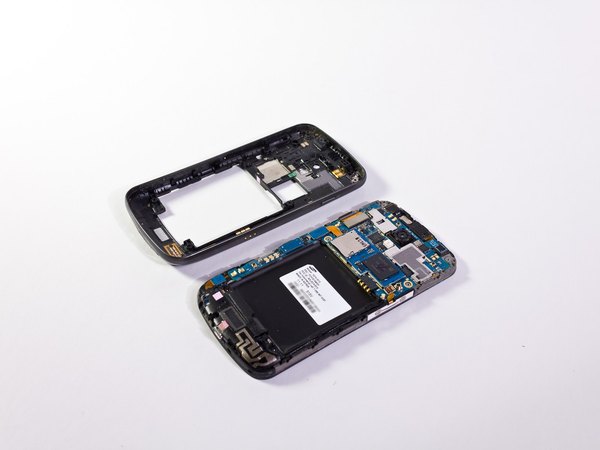

حالا باید شاسی پشتی رو از بدنه اصلی گوشی جدا کنی. نوک ابزار بازکننده پلاستیکی رو خیلی آروم بین درز لبه‌های صفحه نمایش و قاب بنداز و دور تا دورش بچرخون. قاب باید بدون فشار زیاد و به راحتی از جاش دربیاد.

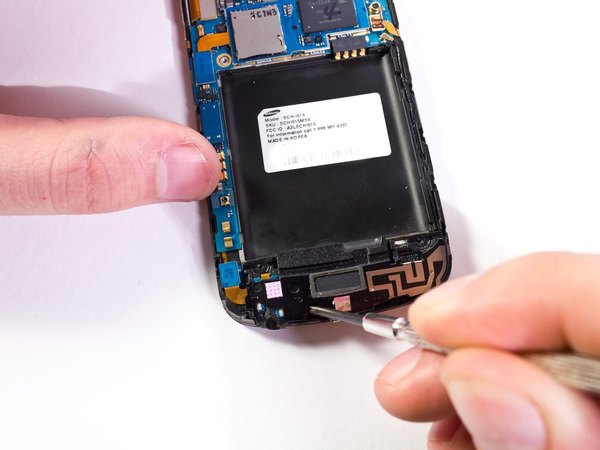

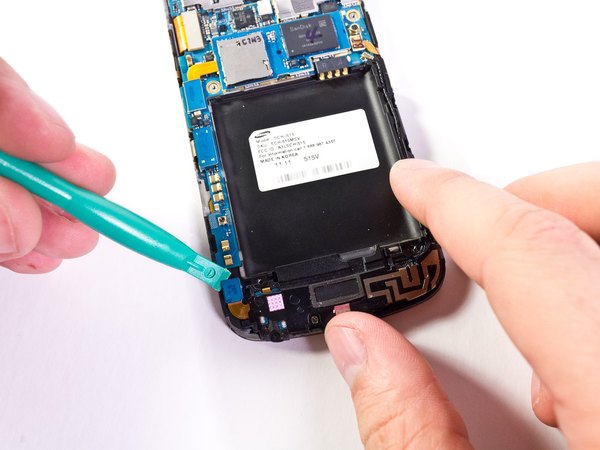

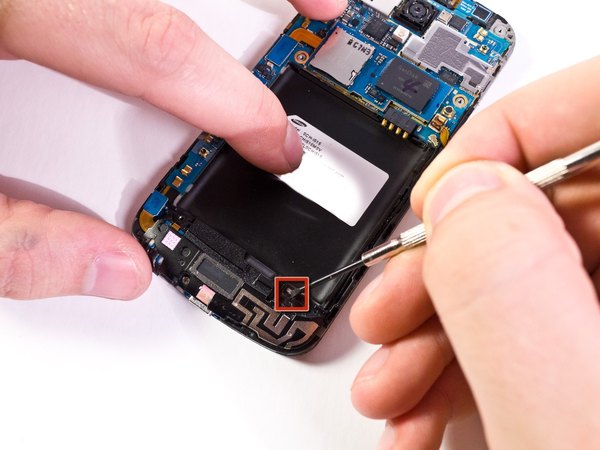

قدم بعدی اینه که مجموعه آنتن، اسپیکر و موتور ویبره رو که قسمت پایین گوشی قرار گرفتن باز کنیم. اول از همه پیچی که این مجموعه رو نگه داشته پیدا کن و بازش کن. بعد با همون ابزار پلاستیکی، کابل فلت متصل بهش رو خیلی ملایم از روی برد آزاد کن.

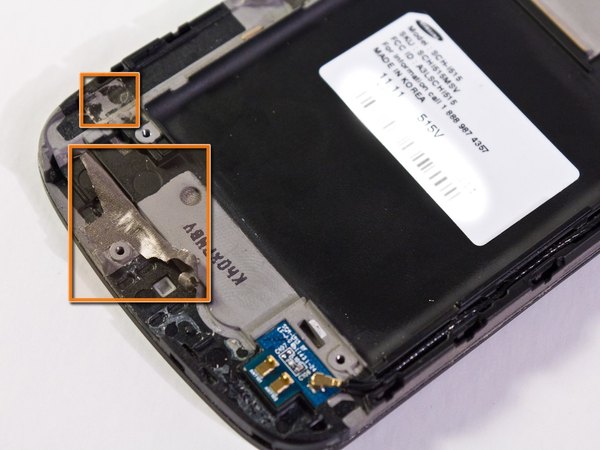

← این مجموعه با یه گیره به شاسی منیزیمی گوشی وصل شده. باز کردن این گیره یکم قلق داره، مگه اینکه مدل گوشیت نسخه GSM گوگل باشه.

اگه نسخه CDMA داری، باید کل مجموعه رو خلاف جهت عقربه‌های ساعت بچرخونی. حواست باشه به زور متوسل نشی، چون فشار دادن اضافی می‌تونه باعث شکستن گیره بشه.

اگه گوشیت نسخه GSM باشه کار خیلی راحت‌تره. فقط کافیه گیره رو به سمت بیرون فشار بدی تا مجموعه آنتن و اسپیکر آزاد بشه.

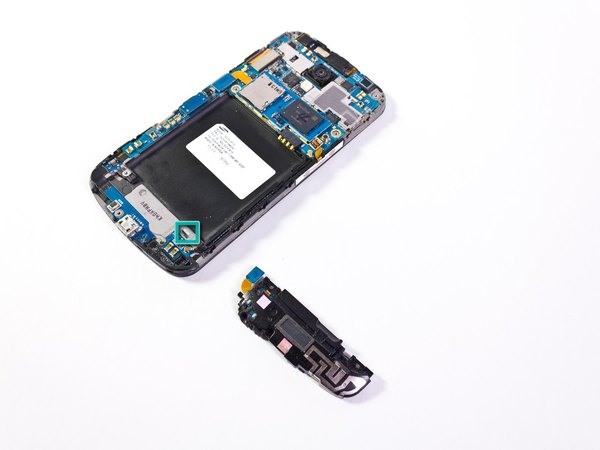

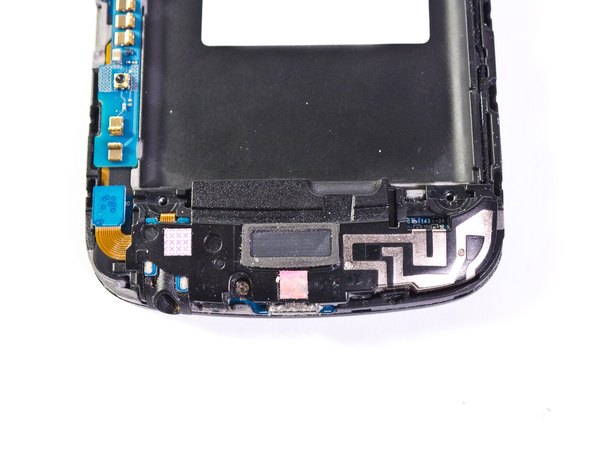

← این قسمت همون جاییه که گیره قرار داشته.

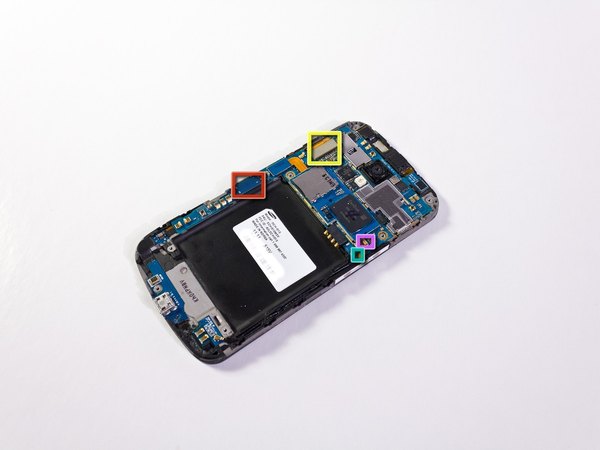

حالا وقتشه که چند تا کابل فلت و کابل آنتن رو از روی مادربرد جدا کنی تا برد اصلی کاملا آزاد بشه.

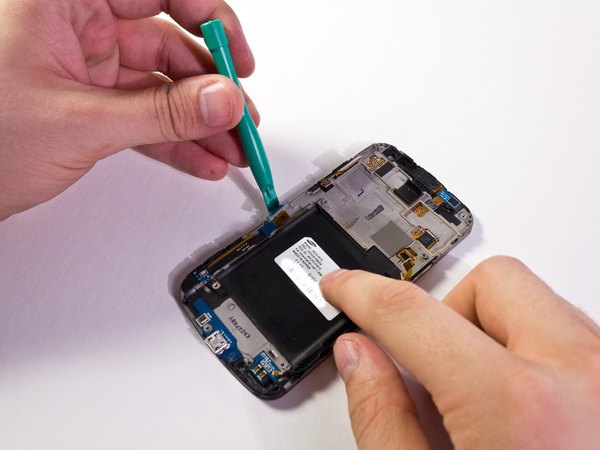

← کانکتور مربوط به برد سوکت شارژ. روی این برد چراغ ال‌ای‌دی اعلان‌ها و میکروفون اصلی هم قرار دارن.

← کانکتور اتصال صفحه نمایش.

← دکمه‌های تنظیم صدا. تو بعضی از مدل‌ها این دکمه‌ها مستقیم روی مادربرد لحیم شدن.

اگه گوشیت مدل GSM هست و دکمه‌ها لحیم شدن، می‌تونی کاری به دکمه‌های صدا نداشته باشی و فقط روی دکمه پاور تمرکز کنی. دکمه پاور با یه کم چسب سر جاش محکم شده؛ می‌تونی خیلی آروم اون رو از قاب جدا کنی بدون اینکه نیازی باشه از روی برد قطعش کنی. این‌طوری مادربرد راحت‌تر می‌چرخه و از مسیر خارج می‌شه.

← کابل کواکسیال آنتن.

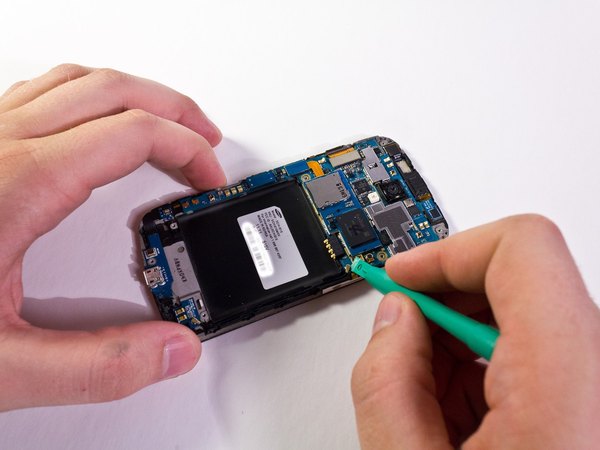

همه این کانکتورها رو با کمک ابزار پلاستیکی و با ملایمت کامل جدا کن تا آسیبی به پین‌ها نرسه.

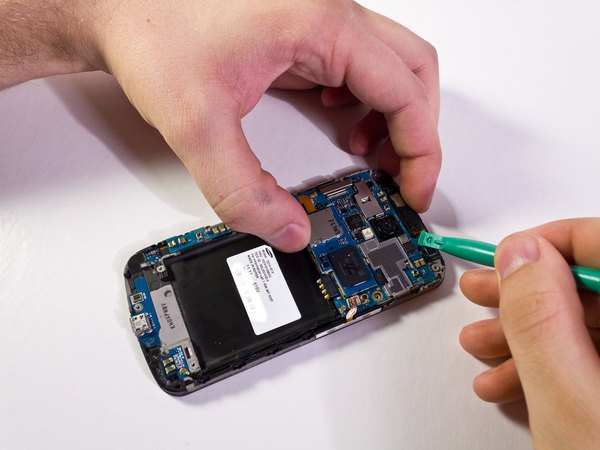

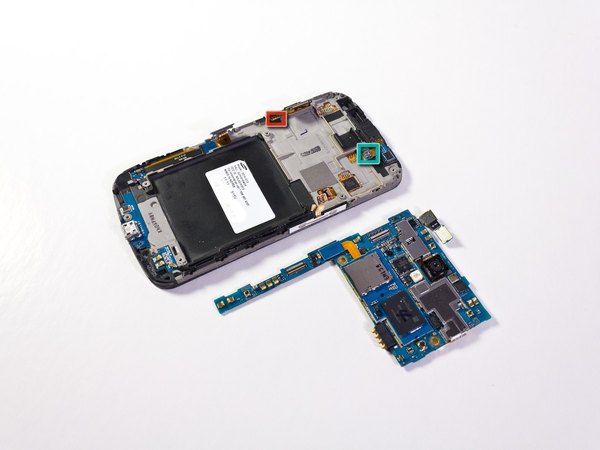

حالا می‌تونی مادربرد رو خیلی آروم از روی شاسی بلند کنی و دربیاری.

یادت باشه زیر مادربرد هم چند تا کابل فلت وصله! وقتی برد رو کمی بلند کردی، این کابل‌ها رو هم با ابزار پلاستیکی قطع کن. موقع بستن گوشی حتما یادت بمونه که دوباره این فلت‌های زیرین رو وصل کنی.

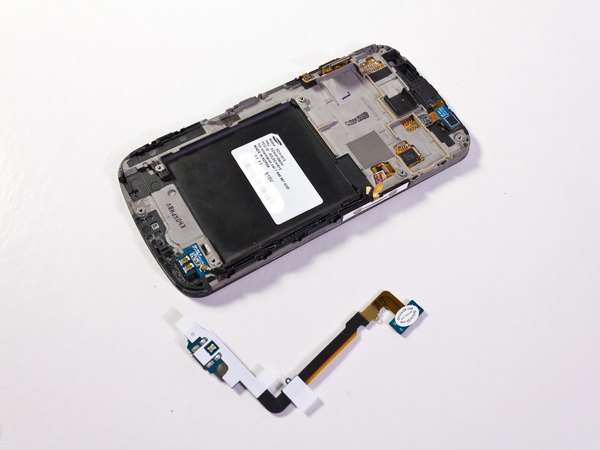

← فلت مربوط به دکمه پاور.

← فلت مربوط به جک هدفون.

مادربرد با چند تا فلت دیگه به دوربین اصلی و دوربین سلفی هم وصله. نیازی نیست این فلت‌ها رو جدا کنی، فقط خیلی مراقبشون باش. ضمنا حواست باشه گرد و غبار روی لنز دوربین‌ها نشینه تا بعدا کیفیت عکس‌هات پایین نیاد.

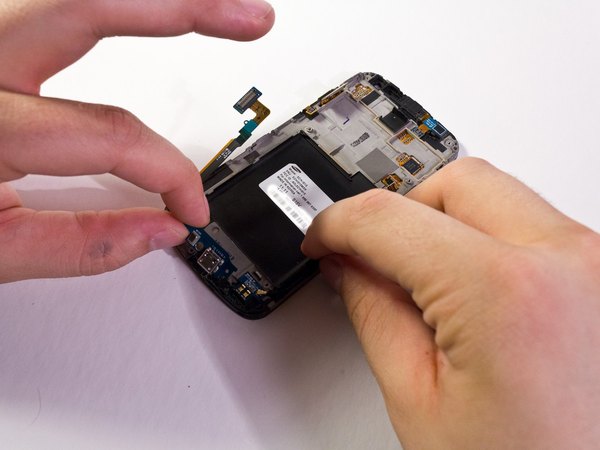

حالا مسیر باز شده و می‌تونیم بالاخره برد سوکت شارژ رو تعویض کنیم. این برد با یه مقدار چسب ضعیف به شاسی چسبیده. با کمک ابزار بازکننده و انگشتات می‌تونی خیلی راحت از جاش بلندش کنی.

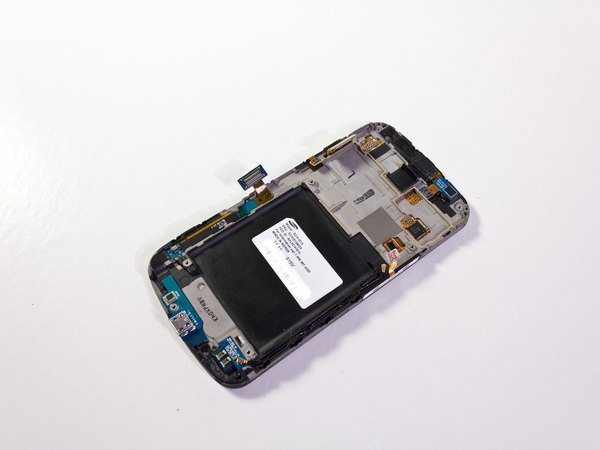

← ممکنه یکم از چسب‌های قبلی روی شاسی باقی مونده باشه؛ حتما اون‌ها رو تمیز کن تا سطح برای نصب قطعه جدید صاف باشه.

حالا که برد خراب رو درآوردی، همه چیز برای نصب برد شارژ جدید آماده‌ست! برچسب پشت قطعه جدید رو بکن و اون رو دقیقا سر جای قبلی قرار بده. روی شاسی چند تا پین و پلاستیک راهنما وجود داره که بهت کمک می‌کنه برد دقیقا تو جای درست خودش بشینه.

به همین راحتی کار تموم شد! حالا فقط کافیه مراحل رو از آخر به اول انجام بدی تا گوشیت رو کامل ببندی. از اینکه برای این تعمیر به راهنمای آیسی‌مدار اعتماد کردی خوشحالیم.

اگه این آموزش برات مفید بود، حتما لینک این صفحه رو برای دوستات هم بفرست تا اونا هم بتونن خودشون تعمیرکار دستگاهشون باشن.
