آموزش تعویض صفحه نمایش مک‌بوک Core Duo

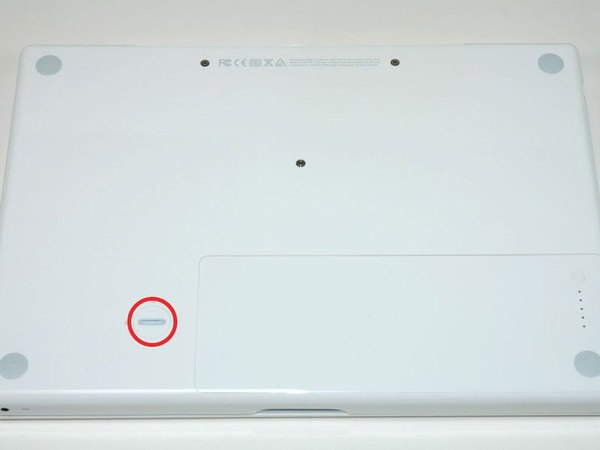

یه سکه یا حتی نوک اسپاجر بردار و پیچ قفلی که روی باتری قرار داره رو دقیقا 90 درجه در جهت عقربه‌های ساعت بچرخون تا قفل باتری باز بشه.

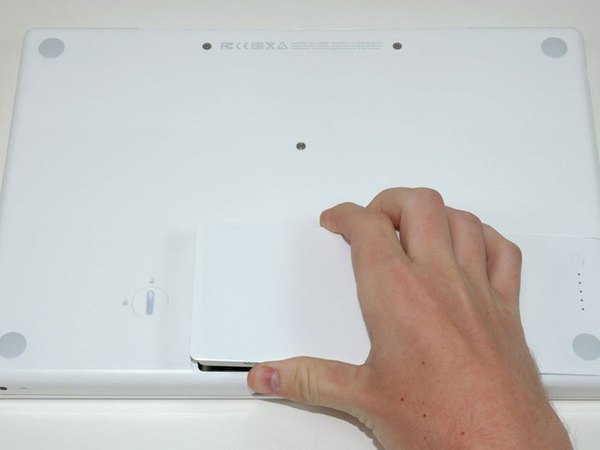

حالا که قفل آزاده، لبه باتری رو بگیر و خیلی راحت از داخل لپ‌تاپ بکشش بیرون و بذارش کنار.

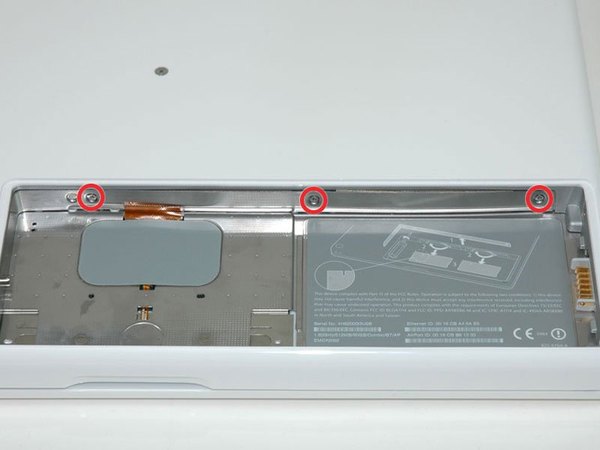

← به دیواره پشتی محفظه باتری نگاه کن. سه تا پیچ چهارسو با فاصله‌های منظم از هم قرار گرفتن؛ این‌ها رو باز کن.

حواست باشه که این پیچ‌ها از نوع اسیر (Captive) هستن و روی همون درپوش فلزی رم باقی می‌مونن، پس زور نزن که کامل درشون بیاری.

موقع بستن دوباره لپ‌تاپ، یادت باشه با یه اسپاجر فوم ضربه‌گیر رو درست پشت دیواره جا بزنی تا فاصله باتری تنظیم بشه و راحت سر جاش بشینه.

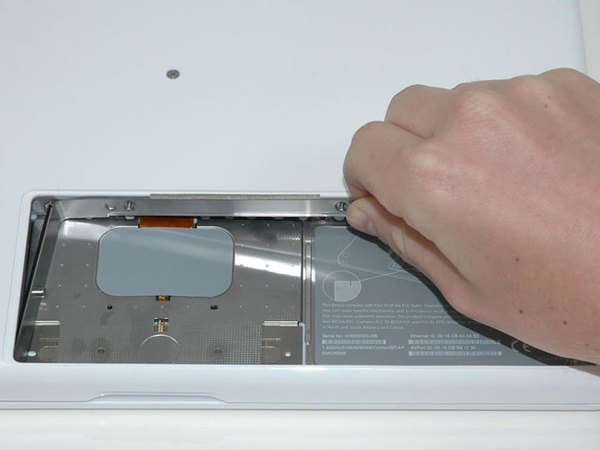

درپوش فلزی و L شکل محافظ رم رو یه مقدار به سمت بالا بیار، بعد به سمت راست هلش بده و کامل از روی دستگاه برش دار.

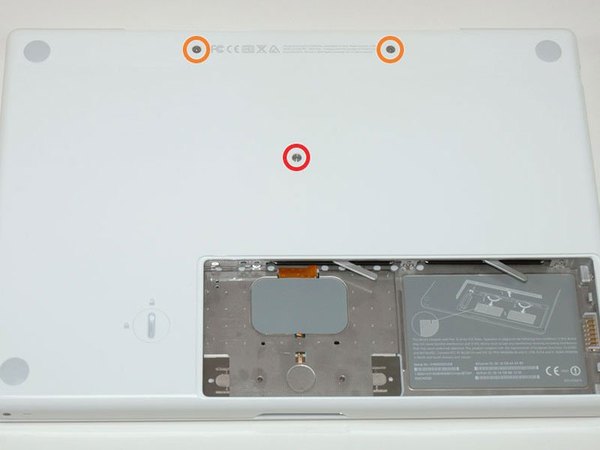

حالا باید سه تا پیچی که روی قاب پایینی قرار دارن رو باز کنی:

← یه پیچ 11 میلی‌متری چهارسو #00 که دقیقا وسط قاب قرار داره.

← دو تا پیچ 14.5 میلی‌متری چهارسو #00.

اگه موقع باز کردن دیدی پیچ‌ها تو سوراخ گیر کردن و درنمیان، می‌تونی از یه پیچ‌گوشتی آهنربایی برای بیرون کشیدنشون استفاده کنی.

یادت باشه موقع بستن، کوتاه‌ترین پیچ بین این سه تا باید تو سوراخ وسطی بسته بشه.

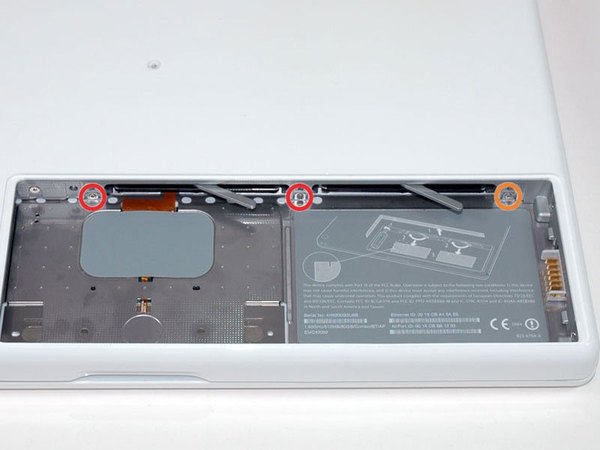

دوباره برگرد به محفظه باتری و این سه تا پیچ رو از روی دیواره پشتی باز کن:

← دو تا پیچ 3 میلی‌متری چهارسو #00. (مدل A1181 سه تا پیچ 3 میلی‌متری و یه 4 میلی‌متری داره).

← یه پیچ 4 میلی‌متری چهارسو #00 که سمت راست قرار گرفته.

موقع بستن دستگاه، قاب پایینی رو خیلی ملایم فشار بده تا سوراخ‌های پیچ دقیقا روبه‌روی هم قرار بگیرن و پیچ‌ها راحت بسته بشن.

سر این پیچ‌ها خیلی زود هرز می‌شه؛ پس موقع باز کردنشون دقت کن و حتما از پیچ‌گوشتی سایز مناسب استفاده کن.

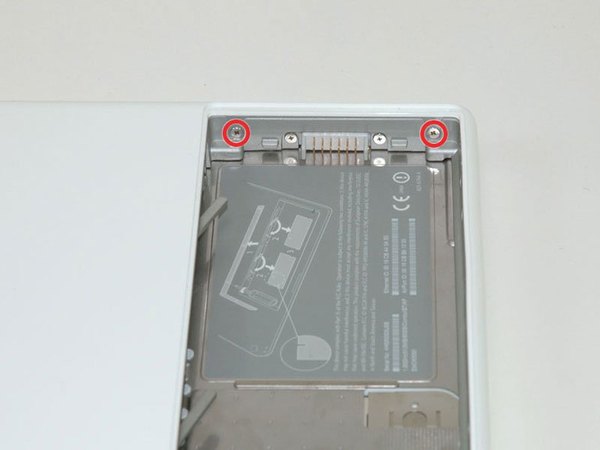

← روی دیواره سمت راست محفظه باتری، دو تا پیچ 6 میلی‌متری چهارسو #00 هست (منظورم اونایی نیست که نزدیک کانکتور باتری‌ان). این دو تا رو پیدا کن و بازشون کن.

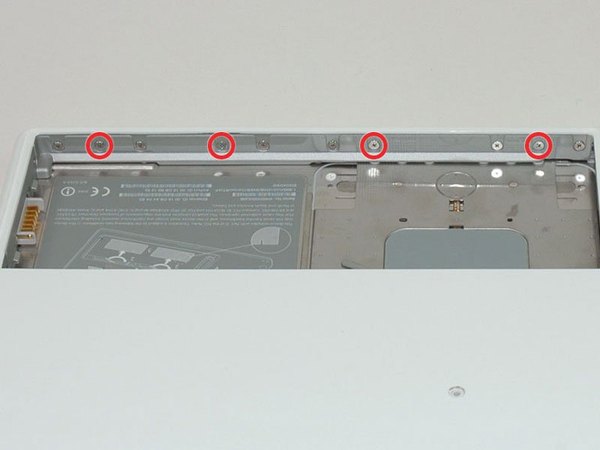

← حالا دیواره جلویی محفظه باتری رو نگاه کن. اگه از سمت چپ بشمری، باید پیچ‌های دوم، چهارم، هفتم و نهم (که همگی 3 میلی‌متری و چهارسو هستن) رو باز کنی.

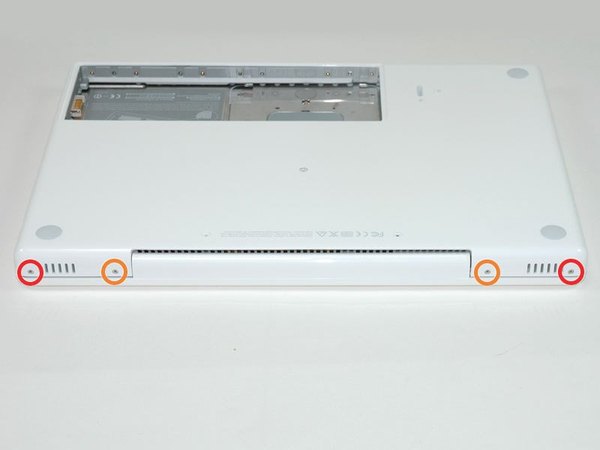

بریم سراغ پشت لپ‌تاپ؛ اینجا باید این چهار تا پیچ رو باز کنی:

← دو تا پیچ 7 میلی‌متری حاشیه‌دار چهارسو که تو لبه‌های کناری هستن.

← دو تا پیچ 10.5 میلی‌متری چهارسو که بیشتر سمت وسط قرار دارن.

موقع بستن این پیچ‌ها اصلا بیش از حد سفتشون نکن، چون ممکنه قاب دستگاهت کج بشه یا ترک بخوره.

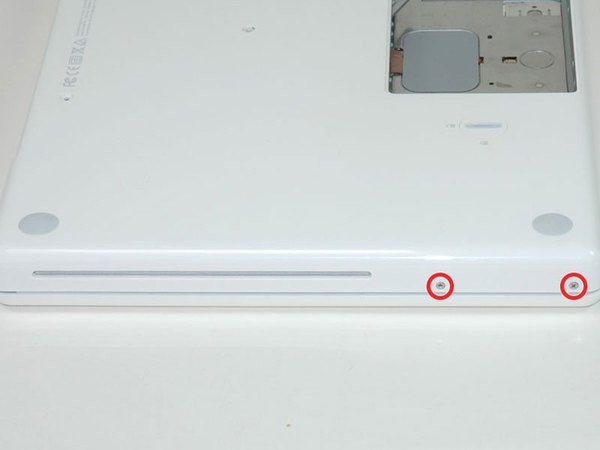

← دو تا پیچ 5.2 میلی‌متری حاشیه‌دار چهارسو #00 که تو سمتی که درایو نوری قرار داره هستن رو باز کن.

نیازی نیست پیچ‌های مشابهی که تو سمت دیگه لپ‌تاپ هستن رو باز کنی؛ به اونا کاری نداریم.

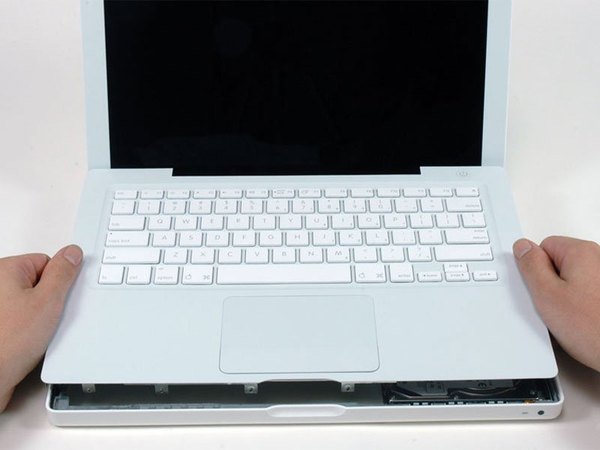

از نزدیکی‌های صفحه نمایش شروع کن و به سمت جلوی لپ‌تاپ بیا؛ قاب بالایی رو خیلی ملایم به سمت بالا اهرم کن. سمت راست قاب (بالای درایو نوری) با چند تا گیره محکم شده که با کمی فشار دادن رو به بالا، آزاد می‌شن.

موقع اهرم کردن قاب بالایی خیلی مراقب باش! لبه‌های پلاستیکی و فلزی ممکنه تیز باشن و راحت دستت رو ببرن، پس با احتیاط کار کن.

حواست جمع باشه! هنوز یه فلت مربوط به کیبورد و تاچ‌پد، قاب بالایی رو به مادربرد وصل کرده؛ پس قاب رو یهو با زور بالا نکش که فلت پاره نشه.

اگه گیره‌ها راحت باز نمی‌شن، دقت کن که اشتباها لایه پلاستیکی رویی رو از فریم فلزی زیرش جدا نکنی؛ کل مجموعه باید با هم بلند بشه.

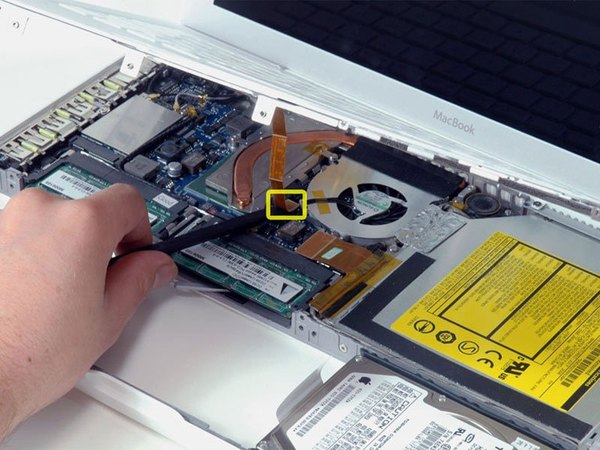

در حالی که قاب بالایی رو کمی با دستت بالا نگه داشتی، با یه اسپاجر کابل نارنجی‌رنگ تاچ‌پد و کیبورد رو به سمت بالا اهرم کن تا از سوکتش دربیاد.

اسپاجر رو باید دقیقا بین سوکت مشکی و کانکتور سفید قرار بدی. ممکنه لازم باشه از هر دو طرف کمی اهرم کنی تا کاملا آزاد بشه.

یادت باشه که کانکتور رو از بالا یا پایین اهرم نکنی؛ فقط از کناره‌ها (چپ و راست) بهش فشار بیار تا سوکت آسیب نبینه.

کابل فلت کیبورد به شدت حساسه. موقع درآوردنش نهایت دقت رو به خرج بده تا پاره نشه و خرج اضافی رو دستت نذاره.

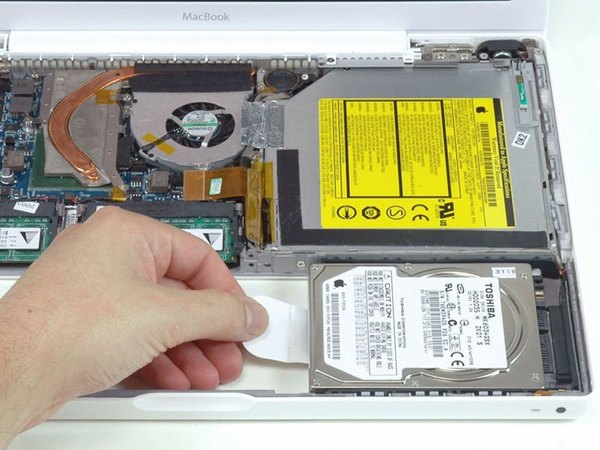

زبانه پلاستیکی سفیدی که به هارد درایو وصل شده رو بگیر و به سمت چپ بکش تا هارد از سوکتش جدا بشه و بتونی از لپ‌تاپ خارجش کنی.

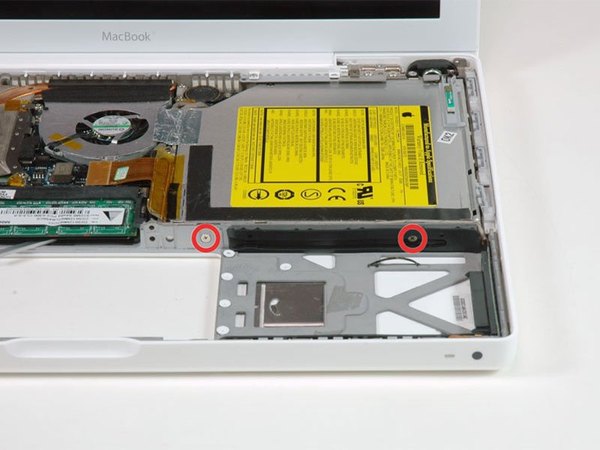

← دو تا پیچ چهارسویی که تو لبه جلویی درایو نوری (CD/DVD) قرار دارن رو باز کن.

پیچ کوتاه‌تر که 3 میلی‌متریه تو یه تورفتگی نزدیک اسلات رم قرار داره و اون یکی پیچ 3.5 میلی‌متریه. موقع بستن جابه‌جا نبندیشون!

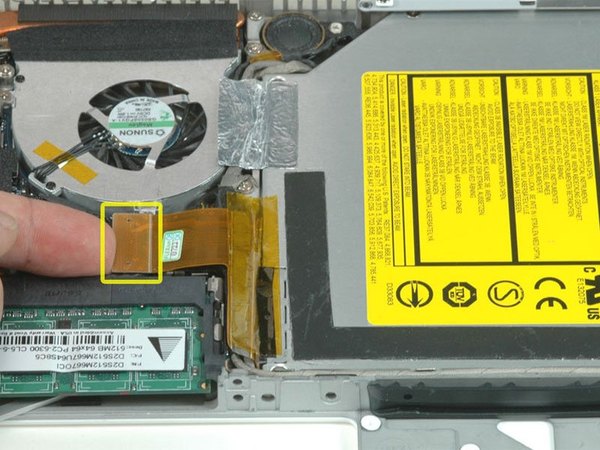

کابل فلت نارنجی رنگ درایو نوری رو پیدا کن و خیلی آروم از روی مادربرد جداش کن.

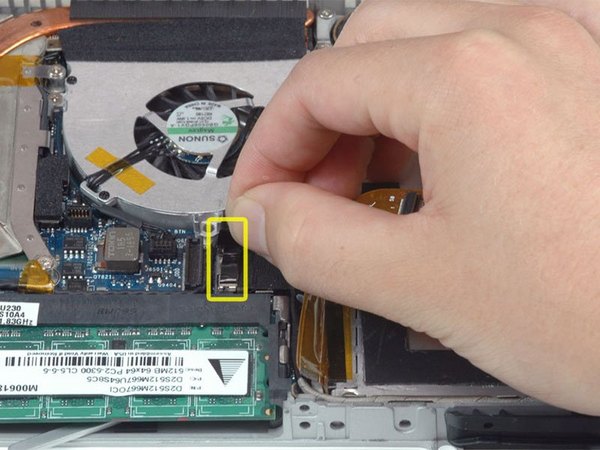

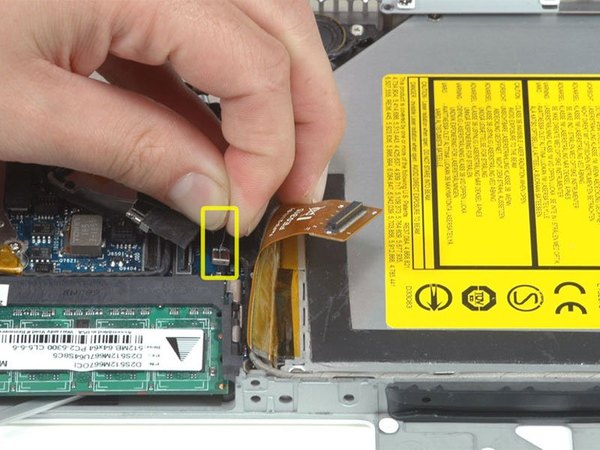

حالا کابل دیتای صفحه نمایش که با برداشتن قطعات قبلی نمایان شده رو جدا کن. اگه کانکتورش زبانه برای کشیدن نداره، از یه اسپاجر استفاده کن تا راحت و ایمن از سوکت دربیاد.

کابل رابط هارد درایو هم الان کاملا در دسترسه؛ این کابل رو هم از روی مادربرد جدا کن.

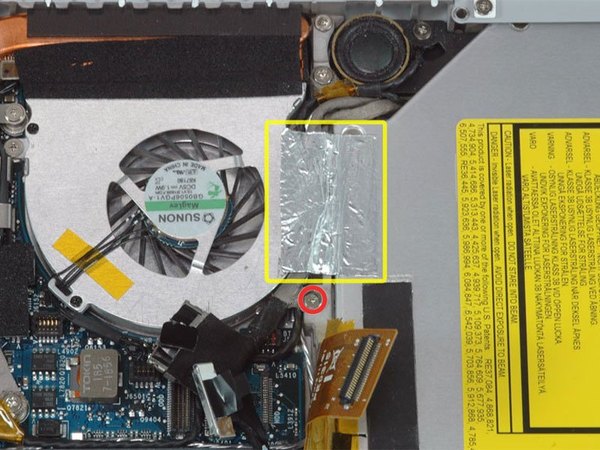

نوار چسب فویلی که بین فن و درایو نوری چسبیده شده رو با دقت بکن. حالا پیچ 8.5 میلی‌متری چهارسویی که کابل دیتای تصویر رو به شاسی فلزی محکم کرده باز کن.

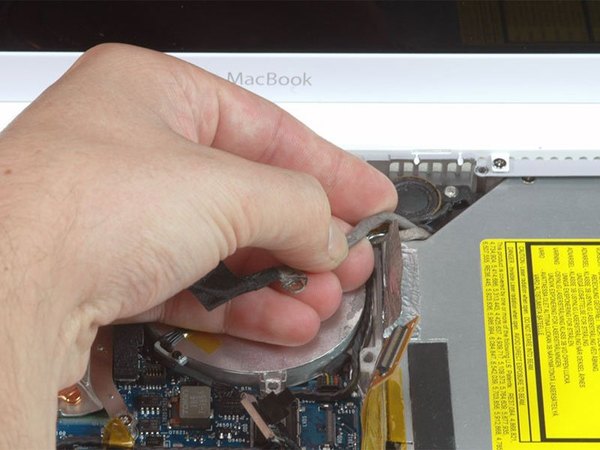

کابل دیتای صفحه نمایش رو از لبه درایو نوری کمی بالا بکش تا یه پیچ چهارسوی نقره‌ای رنگ که زیرش مخفی شده رو ببینی.

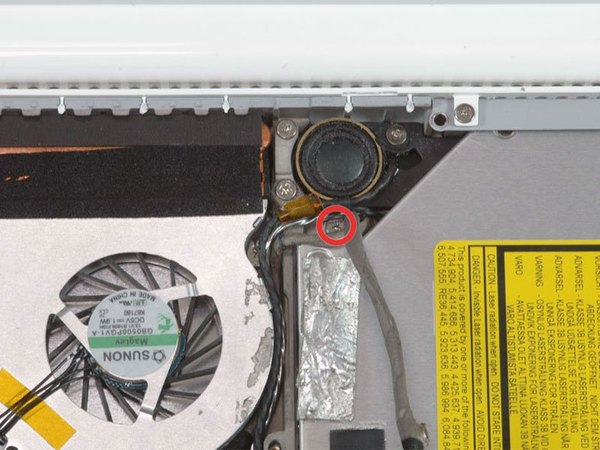

← حالا اون پیچ 2.8 میلی‌متری چهارسویی که درایو نوری رو سر جاش نگه داشته باز کن.

ممکنه کابل بلوتوث دقیقا روی این پیچ افتاده باشه. اول کابل رو با احتیاط کنار بزن و بعد پیچ رو باز کن.

موقع بستن، این پیچ رو زیاد سفت نکن چون قاب پلاستیکی زیرش خیلی راحت می‌شکنه.

وقتی پیچ رو باز کردی، زبانه فلزی رو به سمت عقب (سمت فن) هل بده تا جلوی درایو نوری آزاد بشه.

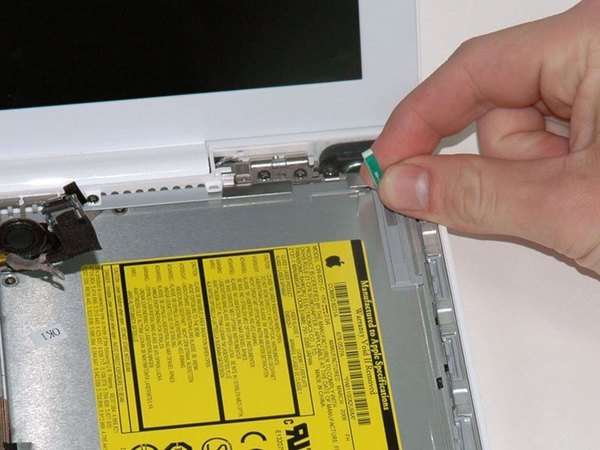

برد کوچیک آنتن بلوتوث رو از سمت راست درایو نوری بلند کن و کنار بزن.

کابل هارد درایو رو از مسیری که تو لبه جلویی درایو نوری هدایت شده، آزاد کن تا گیر نباشه.

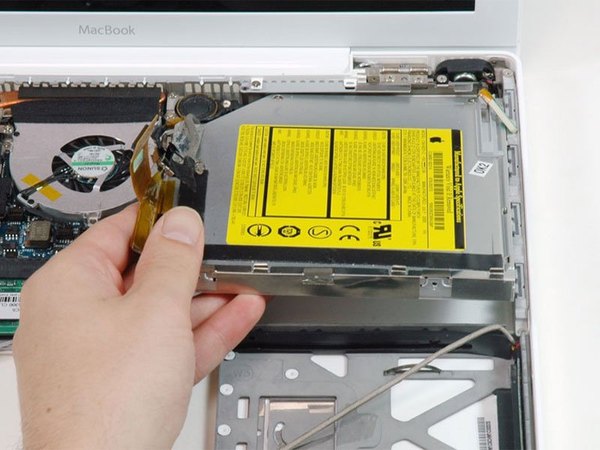

لبه جلویی درایو نوری رو کمی بیار بالا، بعد اون رو به سمت بیرون بکش تا کامل از لپ‌تاپ خارج بشه.

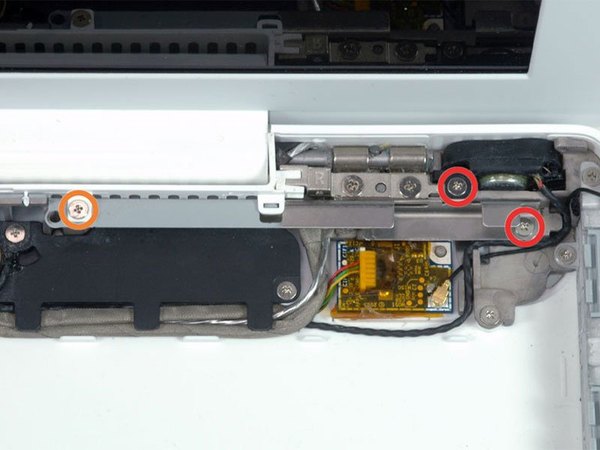

حالا باید این سه تا پیچ رو باز کنی:

← دو تا پیچ 3 میلی‌متری چهارسو که نزدیک اسپیکر سمت راست هستن.

← یه پیچ 6 میلی‌متری چهارسو که داخل سوراخ یه زبانه پلاستیکی دقیقا بالای ساب‌ووفر پیچ شده.

بازم یادت باشه که پیچ بالای ساب‌ووفر رو موقع بستن بیش از حد سفت نکنی که پلاستیکش ترک نخوره.

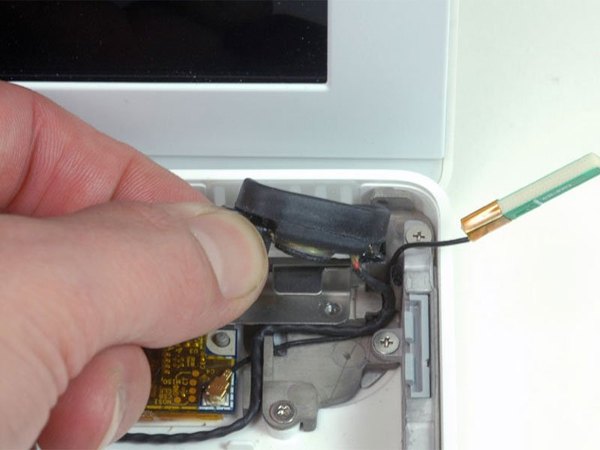

اسپیکر سمت راست رو از محفظه‌اش دربیار و بذارش کنار.

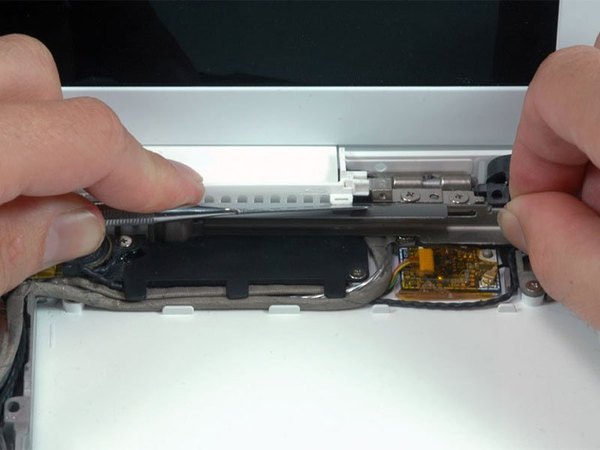

با استفاده از یه اسپاجر، شیار پلاستیکی سفید رو خیلی نرم به سمت بالا اهرم کن و بعد اون کانال فلزی C شکل رو به سمت راست و دور از صفحه نمایش بکش تا آزاد بشه.

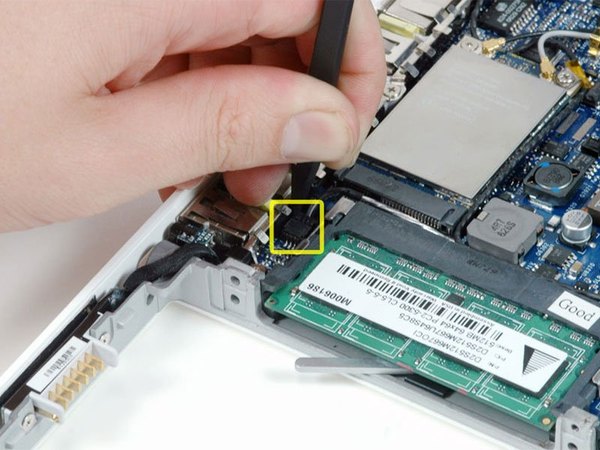

نوک اسپاجر رو ببر زیر کابل میکروفون و خیلی با احتیاط اون رو از مادربرد جدا کن. بهتره اسپاجر رو از چپ به راست تکون بدی تا کانکتور آروم از سوکت خارج بشه.

حواست باشه این کابل رو به هیچ‌وجه مستقیم رو به بالا نکشی، چون سوکتش از روی مادربرد کنده می‌شه! باید کابل رو به صورت افقی (به سمت صفحه نمایش) بکشی و همزمان با اسپاجر کمک بگیری تا جدا بشه.

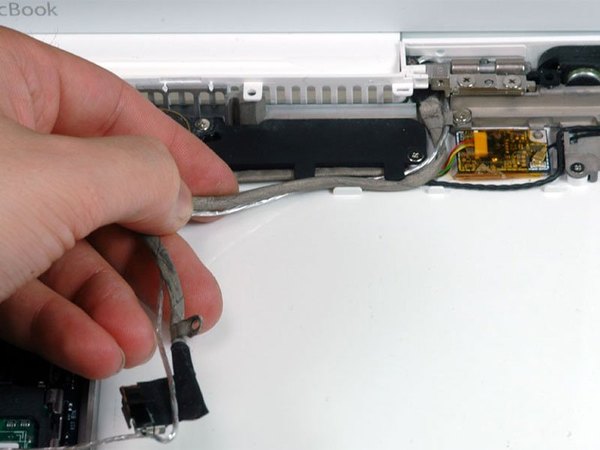

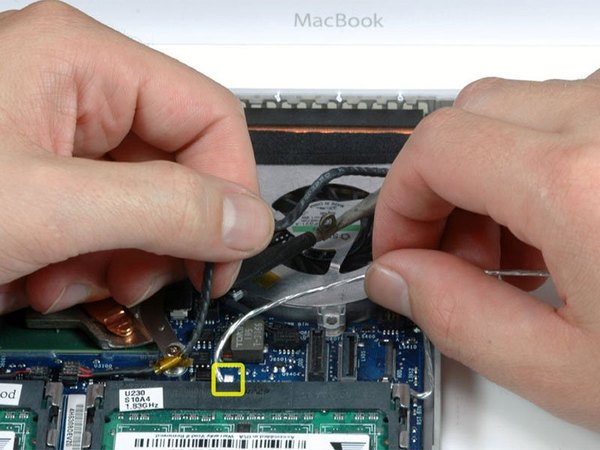

با یه دست کابل مشکی اسپیکر راست رو بالا نگه دار و با دست دیگه، کابل نقره‌ای رنگ میکروفون رو از زیر گیره فلزی بالای اسلات رم سمت راست خارج کن.

کابل نقره‌ای میکروفون و کابل خاکستری دیتای تصویر رو از زیر زبانه‌هایی که پایین ساب‌ووفر هستن بیرون بیار تا کاملا آزاد بشن.

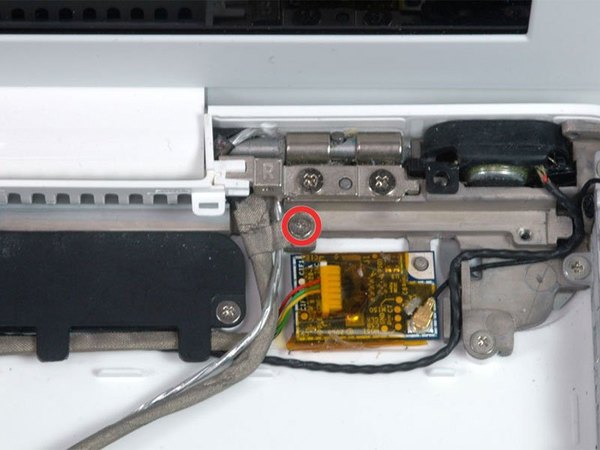

یه پیچ 3.2 میلی‌متری چهارسو دقیقا بالای برد بلوتوث وجود داره که حلقه اتصال زمین (Ground) کابل تصویر رو نگه داشته؛ این پیچ رو باز کن.

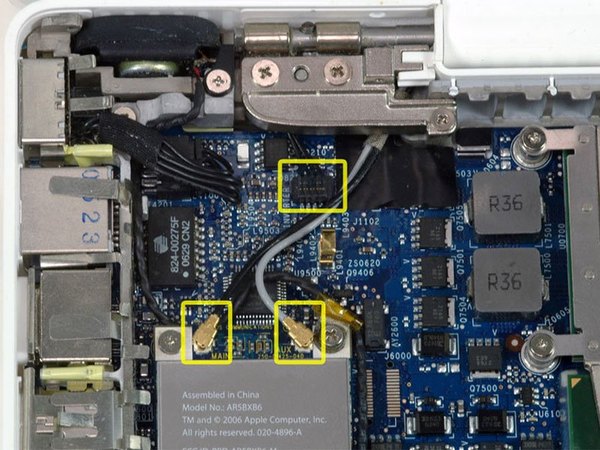

دو تا کابل آنتن رو از روی کارت شبکه (Airport) جدا کن. بعد کابل مشکی رنگ اینورتر تصویر رو هم از روی مادربرد دربیار. (هر سه تای این کابل‌ها رو باید مستقیم رو به بالا بکشی تا جدا بشن).

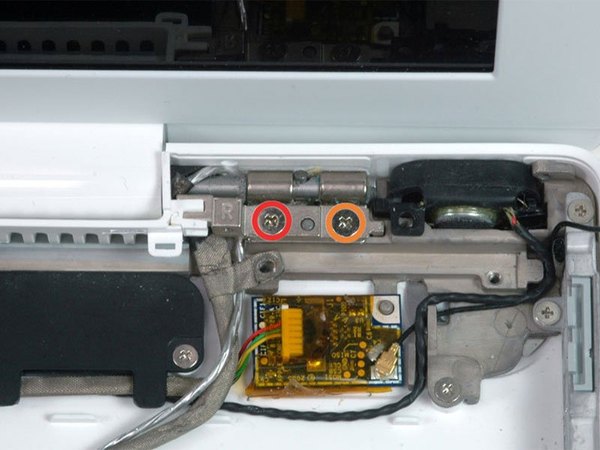

بریم سراغ لولاها. اول این دو تا پیچ رو از لولای سمت راست باز کن:

← یه پیچ 6 میلی‌متری چهارسو تو سمت چپ پایه لولا.

← یه پیچ 10 میلی‌متری چهارسو تو سمت راست پایه لولا.

حالا پایه فلزی لولای راست رو کلا از لپ‌تاپ خارج کن.

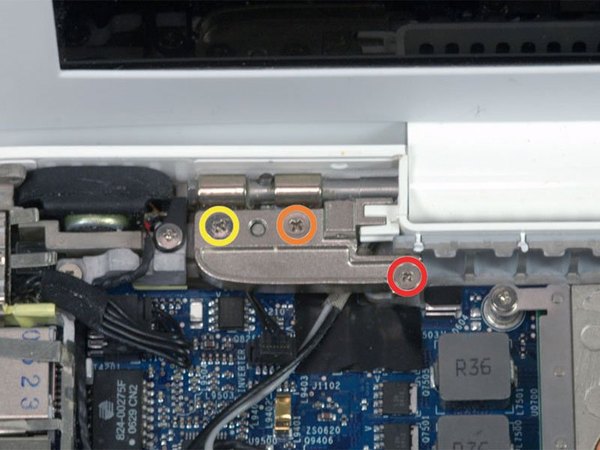

با یه دستت صفحه نمایش رو محکم نگه دار تا نیفته و با دست دیگه‌ات پیچ‌های لولای سمت چپ رو باز کن:

← یه پیچ 6 میلی‌متری چهارسو (با قطر کمتر) سمت راست لولا.

← یه پیچ 6 میلی‌متری چهارسو (با قطر بیشتر) وسط لولا.

← یه پیچ 10 میلی‌متری چهارسو سمت چپ لولا.

پایه فلزی لولای چپ رو هم مثل سمت راستی از دستگاه خارج کن.

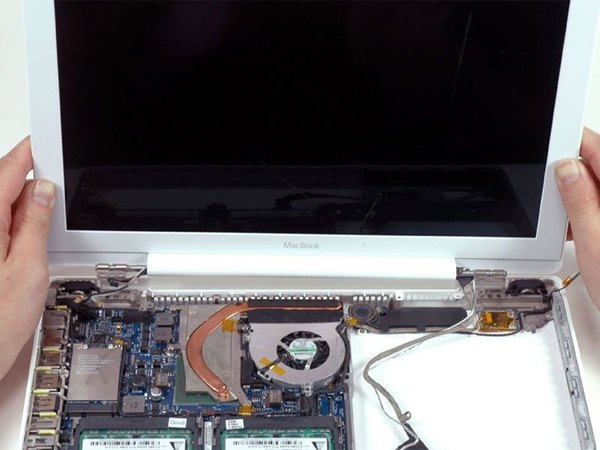

دو طرف مجموعه کامل صفحه نمایش رو با دست بگیر، اون رو آروم به سمت بالا بکش و کاملا از بدنه لپ‌تاپ جداش کن.

خسته نباشی! کار باز کردن صفحه نمایش قدیمی تموم شد. حالا کافیه نمایشگر جدیدت رو سر جاش قرار بدی و تمام این مراحلی که با هم اومدیم رو از آخر به اول انجام بدی تا لپ‌تاپت بسته بشه.
