نصب هارد دوم روی مک مینی A1176

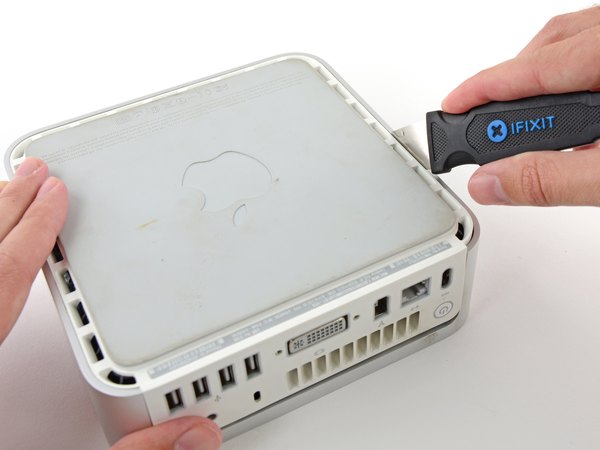

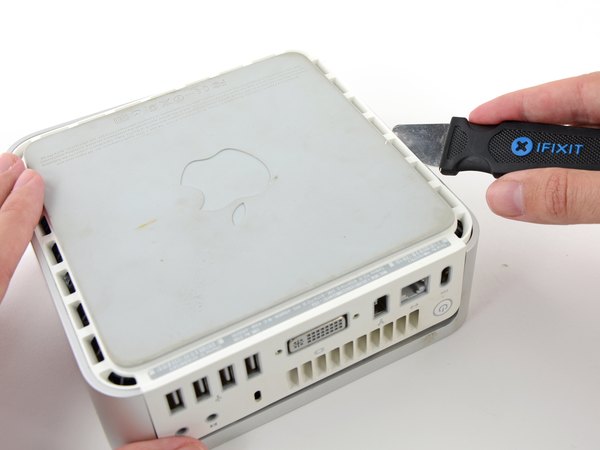

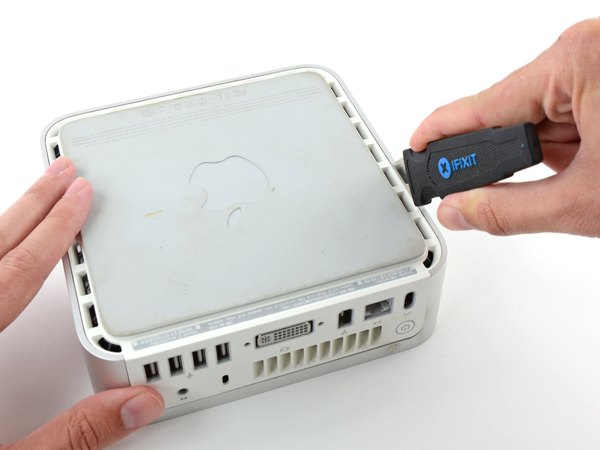

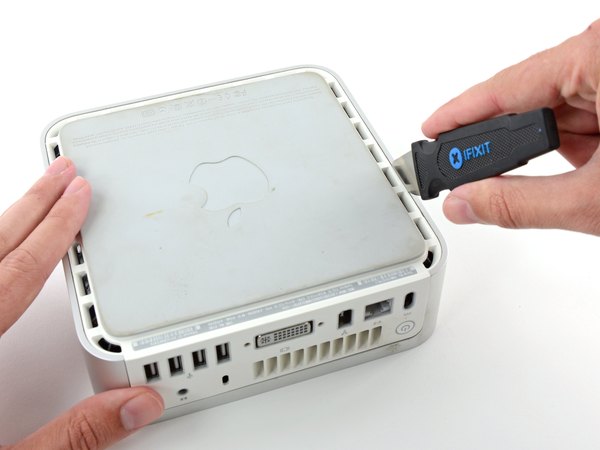

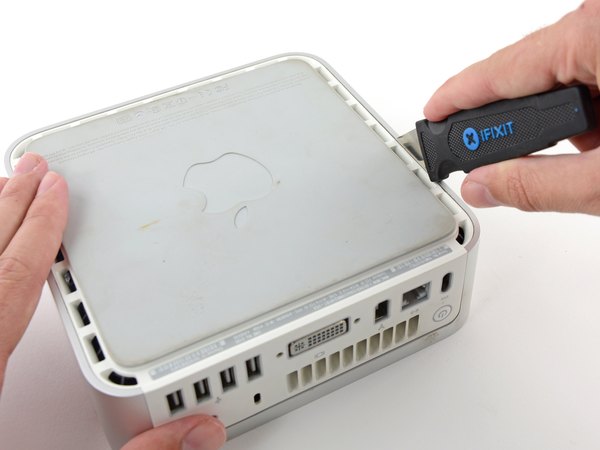

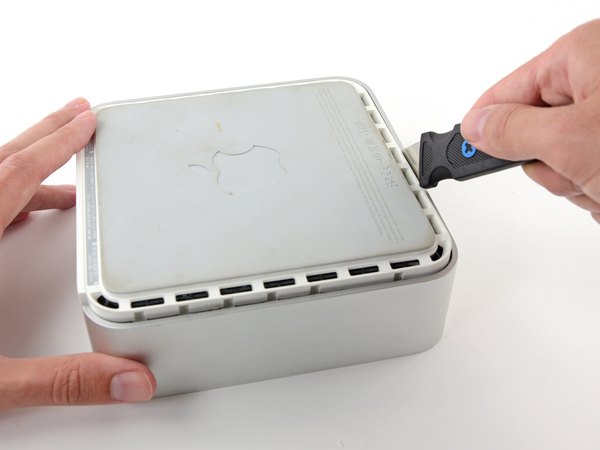

اول از همه، مک مینی رو کاملا خاموش کن، همه کابل‌ها رو ازش جدا کن و دستگاه رو وارونه روی میز بذار. حالا ابزار بازکننده جیمی (Jimmy) رو آروم توی درز بین قاب آلومینیومی بالایی و قاب پلاستیکی پایینی فرو کن. دقت کن که ابزار نباید خیلی عمیق بره؛ حدود یک سانتی‌متر (3/8 اینچ) که داخل رفت و به یه مانع خورد، همونجا نگهش دار.

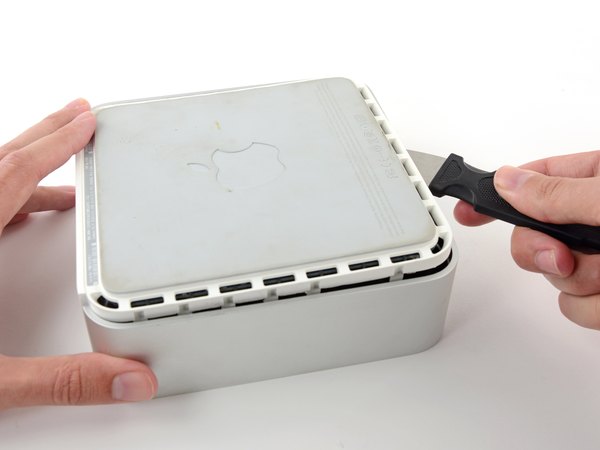

حالا جیمی رو خیلی آروم به سمت بیرون خم کن تا درز بین دو قاب کمی بیشتر باز بشه. همزمان قاب پایینی رو یه مقدار ملایم به سمت بالا بکش.

روی قاب پایینی چند تا گیره پلاستیکی وجود داره که توی یه شیار روی قاب آلومینیومی چفت شدن. هدف ما اینه که با استفاده از ابزار جیمی، این گیره‌ها رو به سمت داخل فشار بدیم تا از شیار آزاد بشن. موقع انجام این کار باید قاب پایینی رو خیلی ملایم به سمت بالا بکشی.

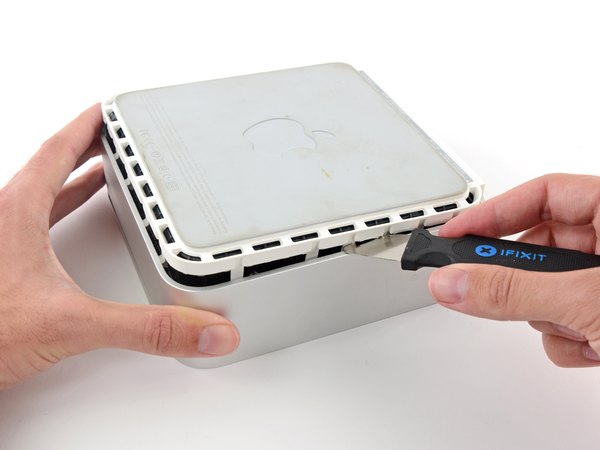

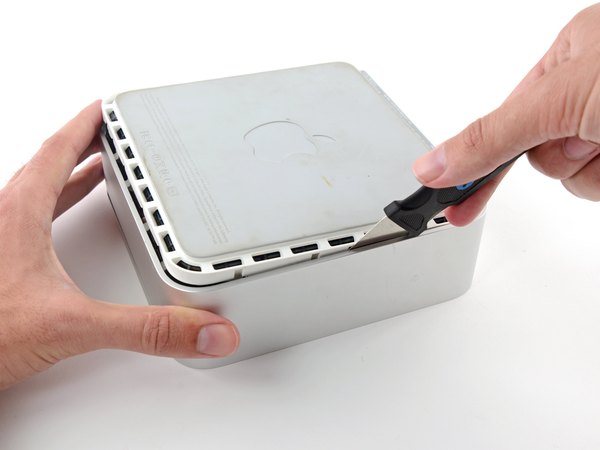

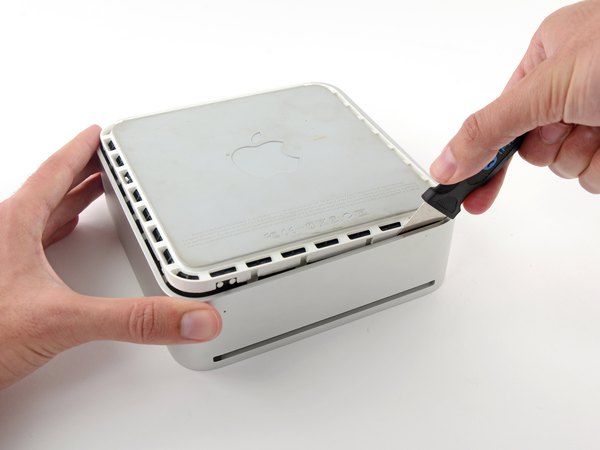

وقتی یک سمت دستگاه کاملا آزاد شد، مک مینی رو بچرخون و همین کار رو برای لبه جلویی هم انجام بده. با همون حرکت اهرمی ملایم، گیره‌های این قسمت رو هم به داخل خم کن و قاب پلاستیکی رو از قاب آلومینیومی بیرون بکش.

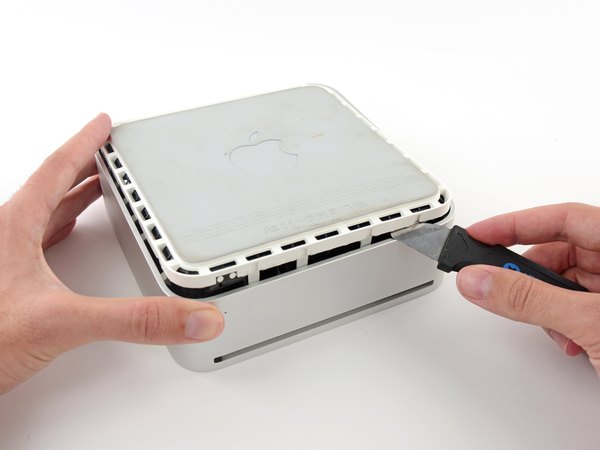

احتمالا مجبور میشی ابزار جیمی رو در طول لبه دستگاه حرکت بدی تا همه گیره‌ها یکی‌یکی باز بشن. اینجا فقط باید صبور باشی و با حوصله، قدم‌به‌قدم پیش بری.

همین روند رو دور تا دور دستگاه ادامه بده تا در نهایت گیره‌های لبه آخر هم کاملا آزاد بشن.

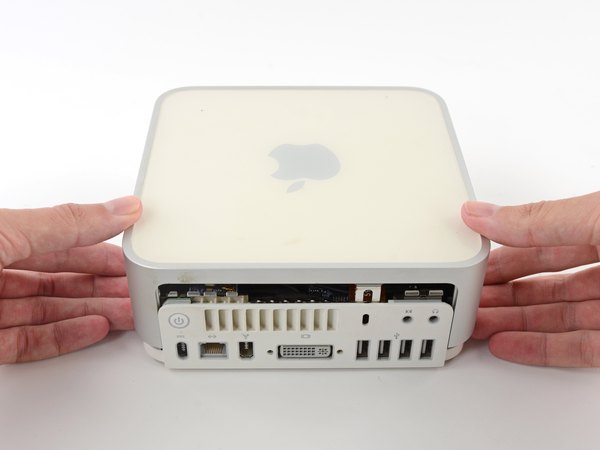

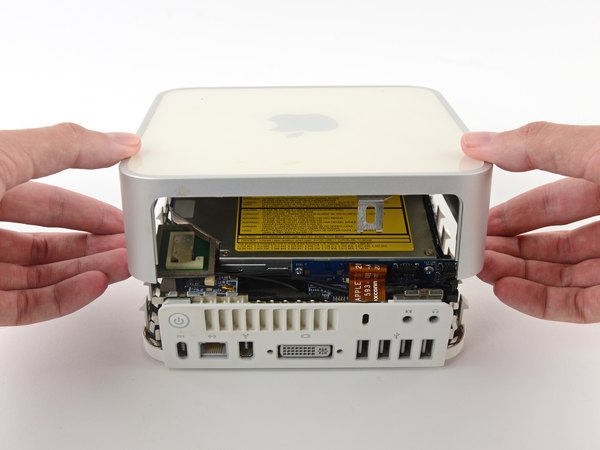

حالا مک مینی رو دوباره به حالت عادی برگردون و قاب آلومینیومی بالایی رو به طور کامل از قاب پایینی جدا کن.

در ادامه کار قراره چند تا پیچ فیلیپس رو که توی حفره‌های عمیقی قرار دارن باز کنیم. از اونجایی که سری پیچ‌گوشتی‌های بیت‌دار (قابل تعویض) معمولا برای این کار خیلی ضخیم هستن، حتما یه پیچ‌گوشتی فیلیپس با میله باریک و بلند دم دستت داشته باش.

برای شروع کار روی قطعات داخلی، اول باید آنتن AirPort (که بین دو آنتن موجود، بزرگتره) و نزدیک دکمه پاور قرار گرفته رو باز کنی.

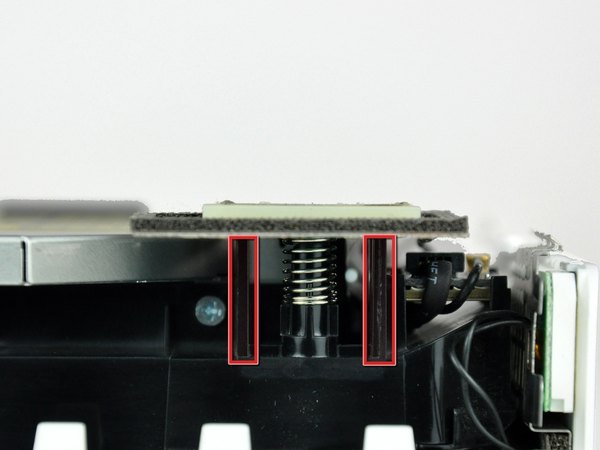

دو تا بازوی نگهدارنده پایه آنتن رو خیلی ملایم به سمت هم فشار بده و آنتن AirPort رو از روی پین‌های خودش به سمت بالا بکش تا جدا بشه.

خیلی مراقب باش! اگه پایه‌ها رو بیش از حد فشار بدی، ممکنه از روی فریم داخلی بشکنن. پس کاملا با ظرافت و دقت این کار رو انجام بده.

یادت باشه موقع بستن دوباره دستگاه، باید این پایه‌ها رو کمی به هم فشار بدی تا دقیقا توی سوراخ‌های برد آنتن AirPort جا بیفتن.

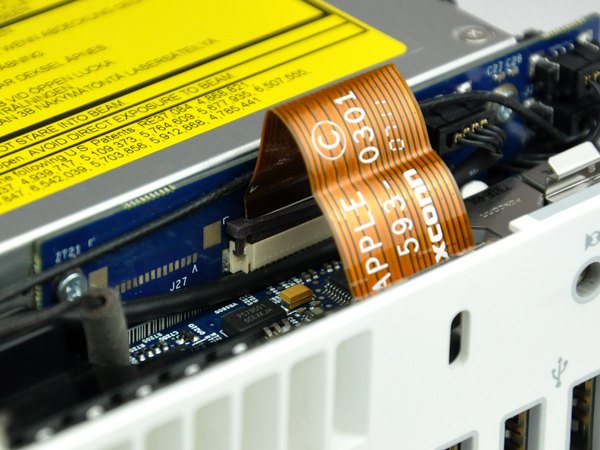

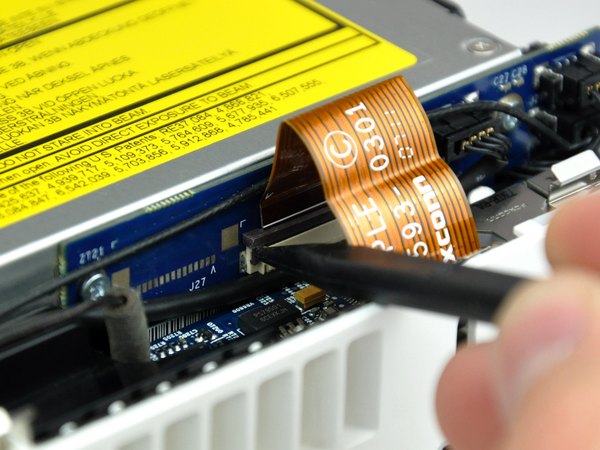

با نوک یه اسپاجر، سمت چپ قفل کابل ZIF رو خیلی آروم به سمت بالا ببر تا از روی سوکتش بلند بشه.

قفل کابل ZIF فقط حدود یک میلی‌متر بالا میاد و همونجا متوقف میشه. به هیچ‌وجه سعی نکن این قفل رو کامل از جاش دربیاری، چون قطعه خیلی ظریفیه و می‌شکنه.

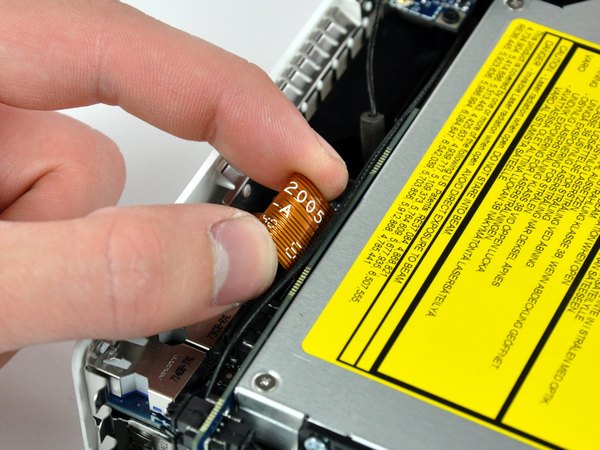

حالا فلت برد صدا رو مستقیما به سمت بالا بکش تا از سوکت خودش خارج بشه.

اگه فلت به راحتی بیرون نیومد، یعنی قفل کابل ZIF رو کامل باز نکردی. مطمئن شو که قفل به صورت یکدست و به اندازه همون یک میلی‌متر روی برد اتصالی (interconnect) بالا اومده باشه.

مک مینی رو طوری بچرخون که شیار ورود دیسک درایو نوری (SuperDrive) دقیقا روبروی خودت قرار بگیره.

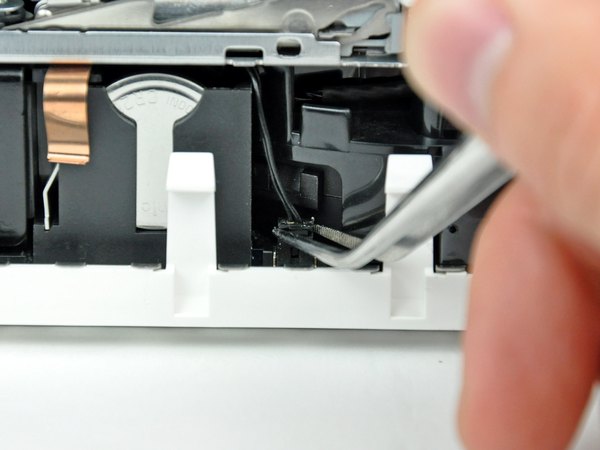

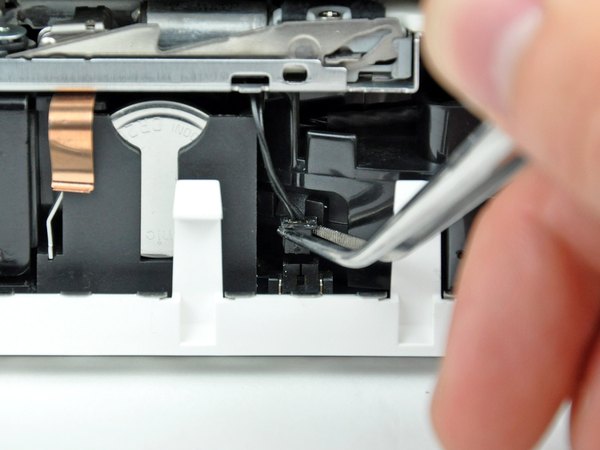

حالا یه پنس بردار و باهاش کانکتور کابل سنسور حرارتی هارد رو بگیری و آروم از روی سوکتش روی لاجیک برد جدا کنی.

همونطور که توی تصویر هم مشخصه، حتما پلاستیک خود کانکتور رو با پنس بگیر. به هیچ وجه سیم‌ها رو نکش چون ممکنه از کانکتور کنده بشن.

برای پیدا کردن این کانکتور، بگرد زیر دهانه درایو نوری و درست کنار باتری بکاپ (PRAM).

توی چند مرحله بعدی، باید چهار تا پیچ فیلیپس که فریم داخلی رو به قاب پایین متصل کردن باز کنی. توی هر مرحله یه عکس کلی برای نشون دادن محدوده و یه عکس نزدیک برای دیدن خود پیچ قرار دادیم.

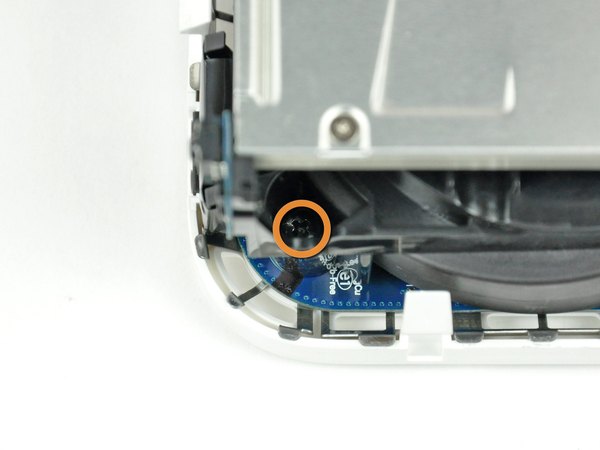

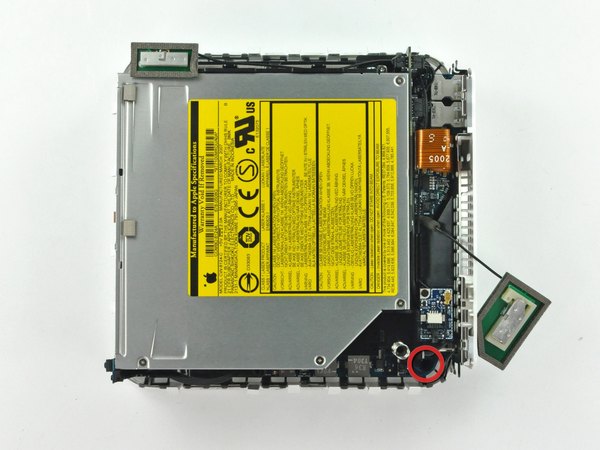

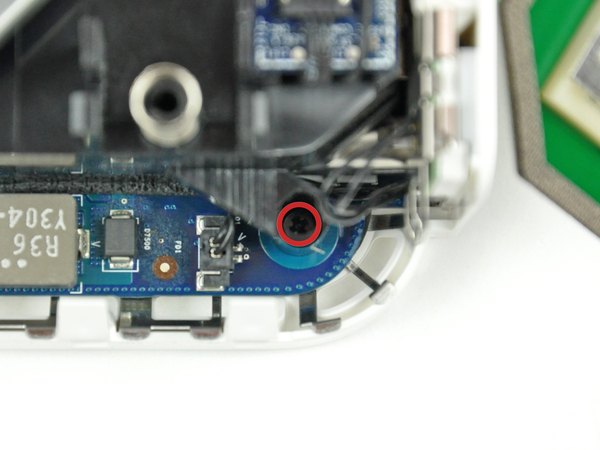

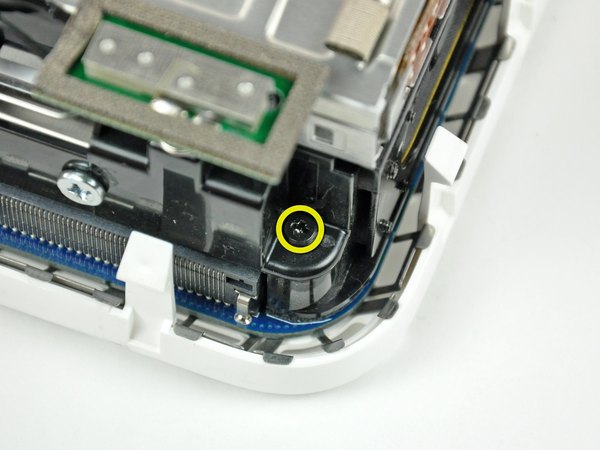

← پیچ فیلیپس که توی حفره نزدیک دکمه پاور قرار داره و فریم داخلی رو نگه داشته، باز کن.

← حالا برو سراغ پیچ فیلیپس بعدی که نزدیک چراغ وضعیت (sleep light) هست و فریم رو به کف وصل کرده بازش کن.

دقت کن که این پیچ، بین هر چهار پیچی که فریم داخلی رو نگه می‌دارن، بلندترین پیچ حساب میشه.

← پیچ فیلیپس روی فریم داخلی که نزدیک آنتن بلوتوث قرار داره رو هم باز کن.

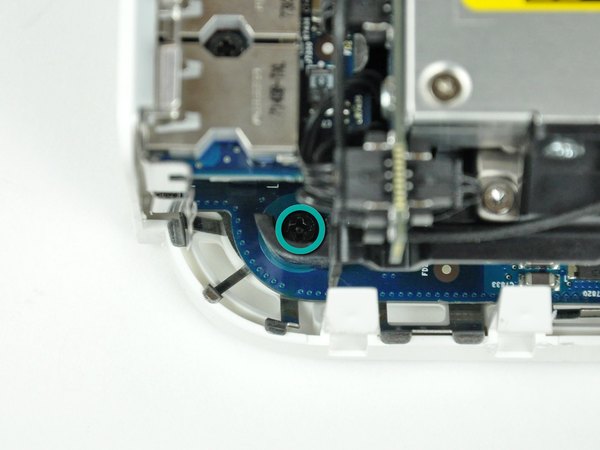

← در نهایت، چهارمین پیچ فیلیپس که نزدیک پورت‌های صداست رو باز کن تا فریم داخلی کاملا از قاب پایینی آزاد بشه.

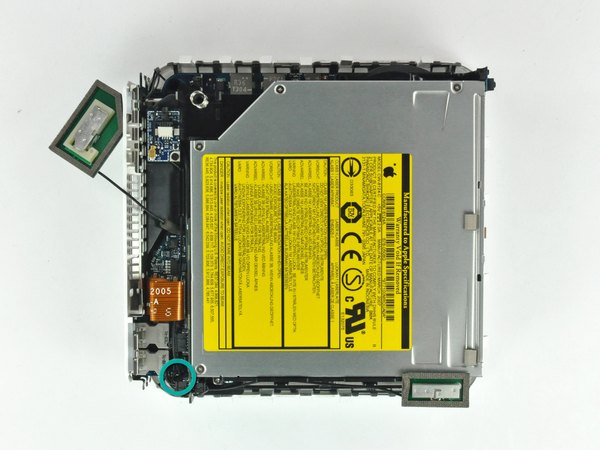

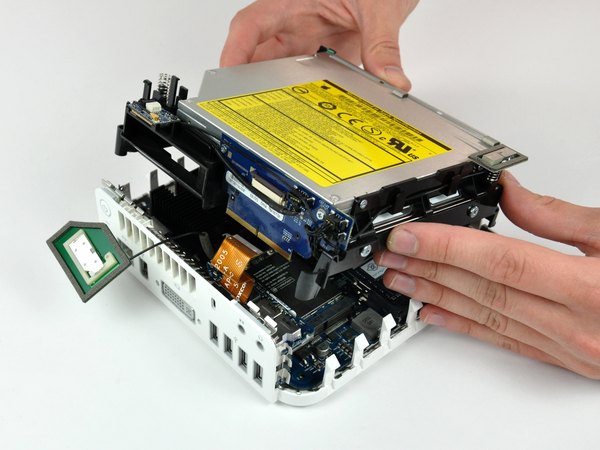

حالا فریم داخلی رو خیلی آروم از روی قاب پایینی به سمت بالا بکش. حواست به آنتن AirPort و بقیه کابل‌ها باشه که یه وقت زیر فریم گیر نکرده باشن و پاره نشن.

شاید لازم باشه موقع بلند کردن فریم، قسمت نزدیک به برد اتصالی رو کمی بیشتر به سمت بالا بکشی تا از لاجیک برد جدا بشه.

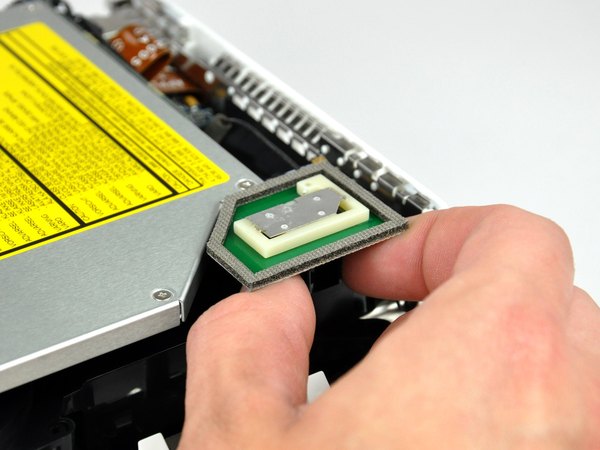

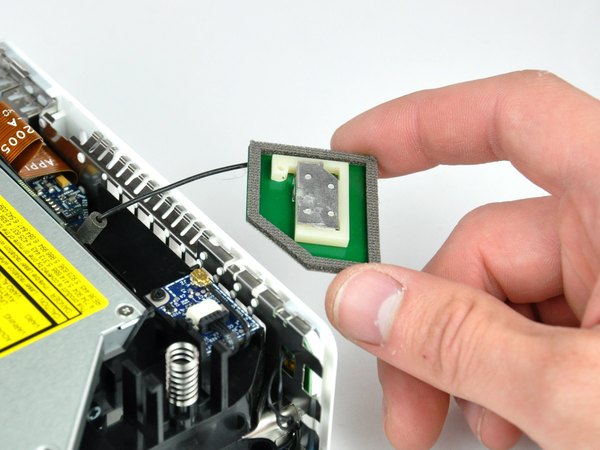

باز کردن آنتن بلوتوث خیلی ساده‌ست و فقط باید اون رو از روی فریم داخلی به سمت بالا بکشی.

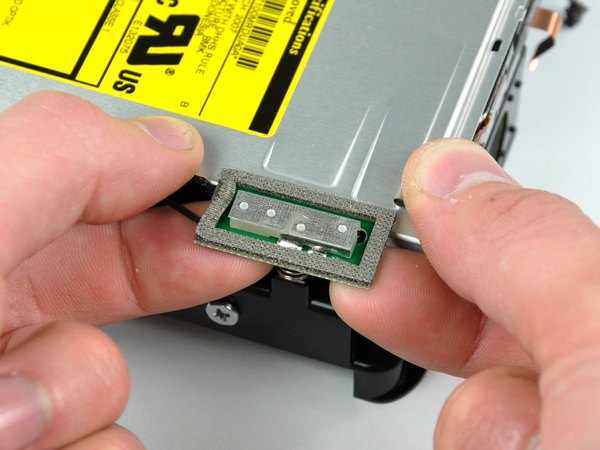

برای جدا کردن آنتن بلوتوث، دو طرف برد آن رو (تا جایی که ممکنه نزدیک به پایه وسط) بگیر و مستقیم به سمت بالا فشار بده تا از فریم داخلی جدا بشه.

این کار ممکنه کمی به نیروی بیشتری نیاز داشته باشه، پس نترس و با احتیاط فشار بده.

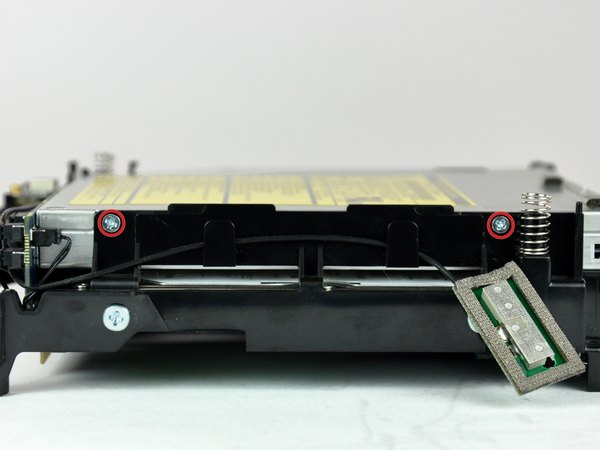

← دو تا پیچ فیلیپس که درایو نوری رو به فریم داخلی محکم کردن، باز کن.

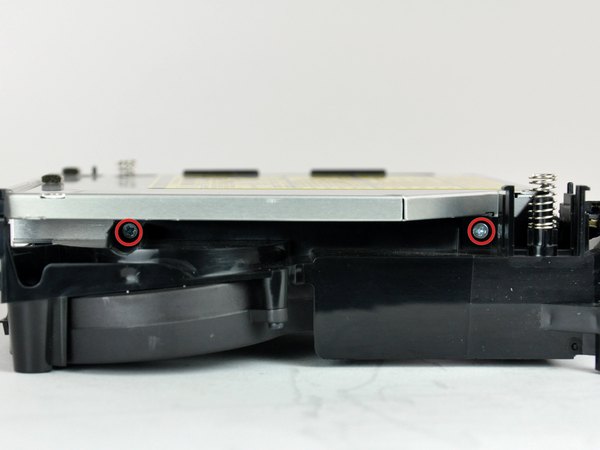

← مک مینی رو 180 درجه بچرخون و دو تا پیچ فیلیپس دیگه‌ای که سمت مقابل درایو نوری قرار دارن رو هم باز کن.

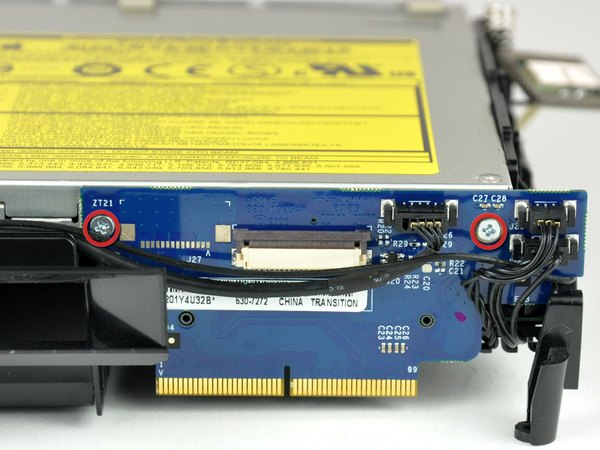

← حالا دو تا پیچ فیلیپس که برد اتصالی (interconnect) رو به پشت درایو نوری وصل کردن، باز کن.

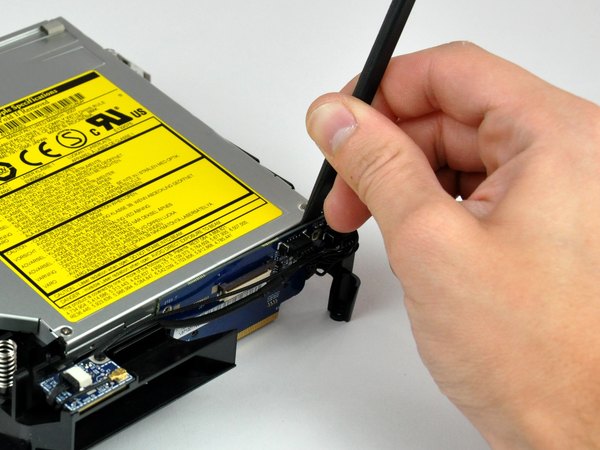

با استفاده از قسمت تخت یه اسپاجر، بین برد اتصالی و درایو نوری فاصله بنداز تا برد به آرومی از درایو جدا بشه.

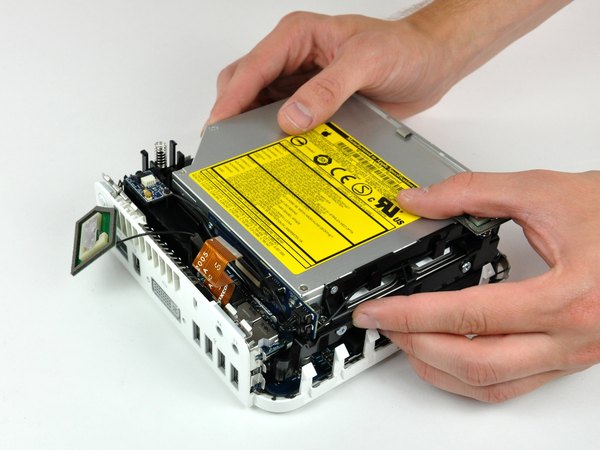

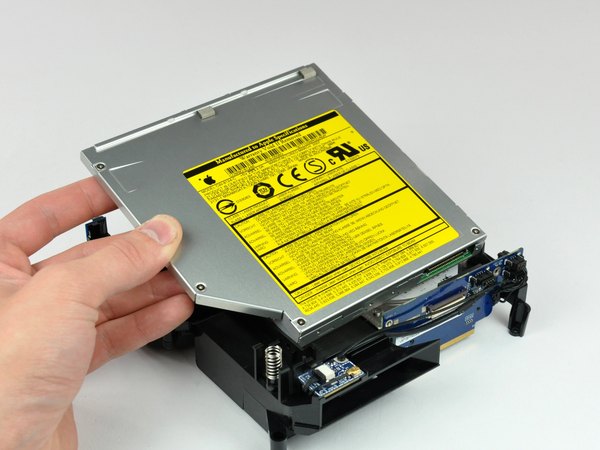

حالا می‌تونی درایو نوری رو با خیال راحت بگیری و کامل از داخل فریم بیرون بیاری.

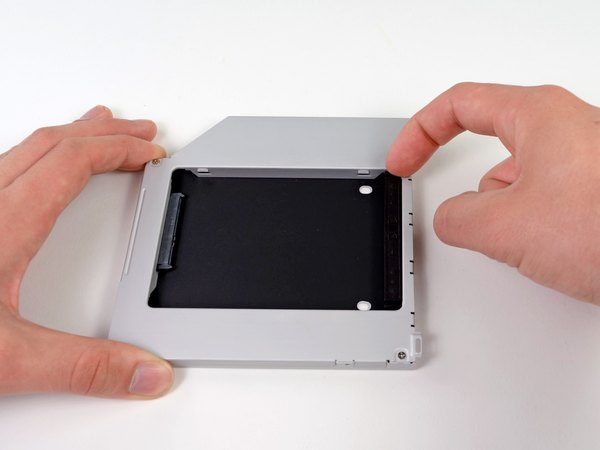

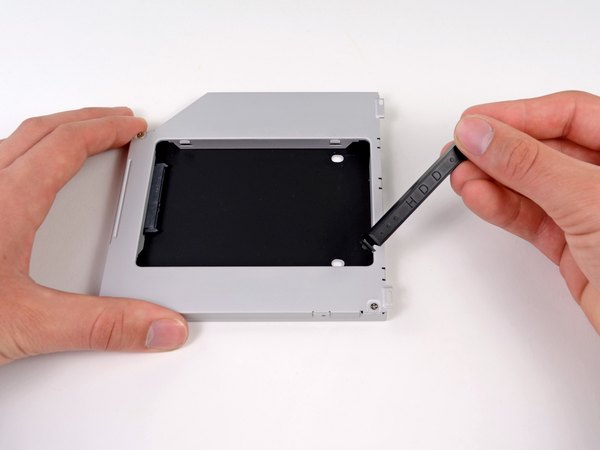

روی کدی هارد (محفظه‌ای که قراره هارد جدیدت توش قرار بگیره) یه فاصله انداز پلاستیکی وجود داره. یکی از گیره‌های کناریش رو به سمت داخل فشار بده و این قطعه رو به سمت بالا بکش تا از محفظه خارج بشه.

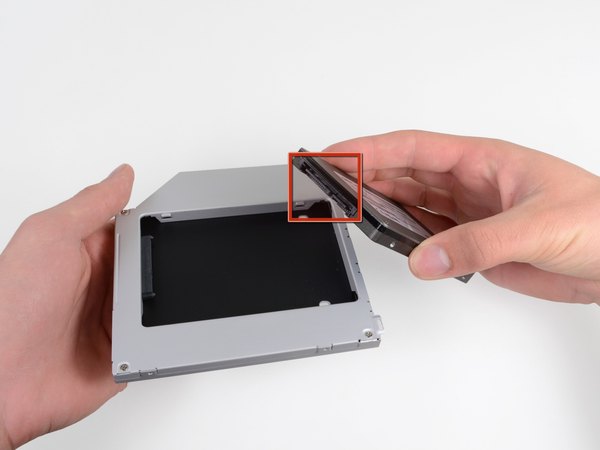

← قبل از اینکه هارد جدید رو توی محفظه بذاری، حتما چک کن که پورت‌های اتصال هارد به سمت پایین باشن.

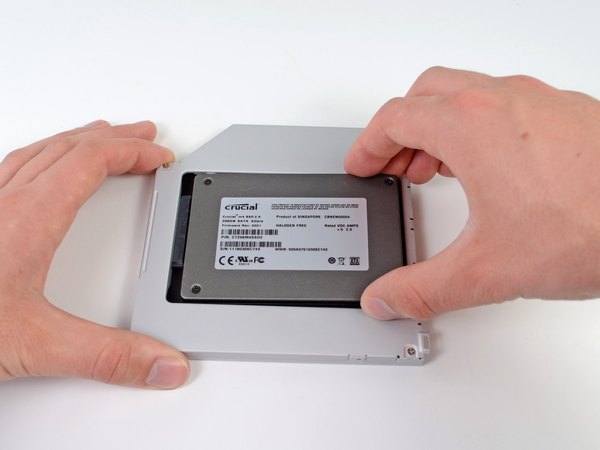

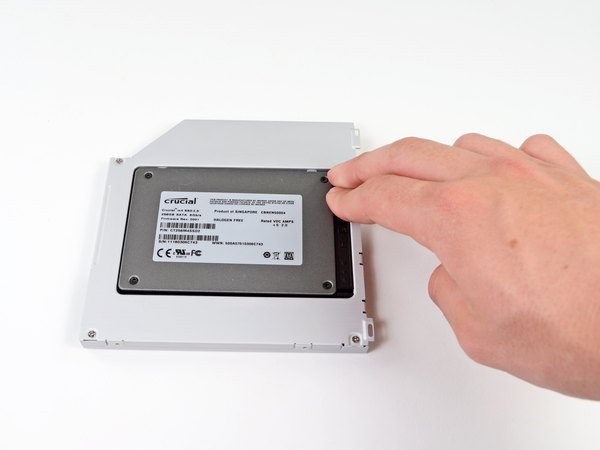

هارد رو خیلی آروم توی شیار مخصوصش روی کدی قرار بده. با یک دستت محفظه کدی رو محکم نگه دار و با دست دیگه‌ت، هارد رو به سمت پورت‌های اتصال هل بده تا کاملا جا بیفته و کیپ بشه.

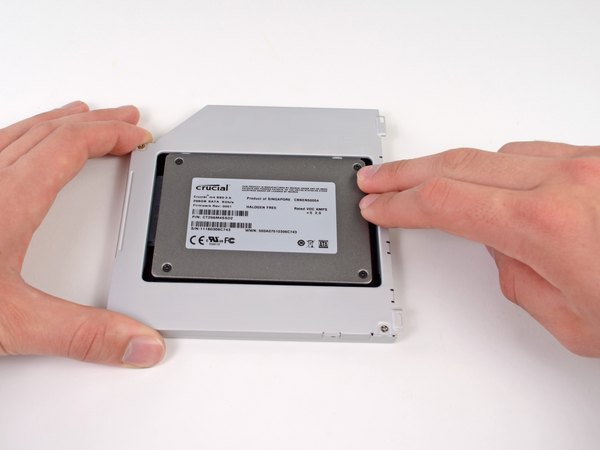

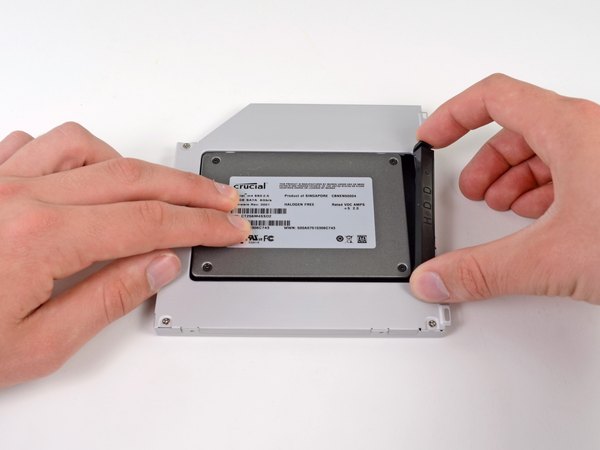

وقتی هارد قشنگ توی جای خودش نشست، در حالی که هارد رو به سمت کف محفظه فشار میدی، اون فاصله انداز پلاستیکی که قبلا درآوردی رو دوباره سر جاش قرار بده تا هارد رو فیکس کنه.

← از دو تا پیچ فیلیپس شماره 1 استفاده کن و هارد رو به بدنه کدی محکم پیچ کن.

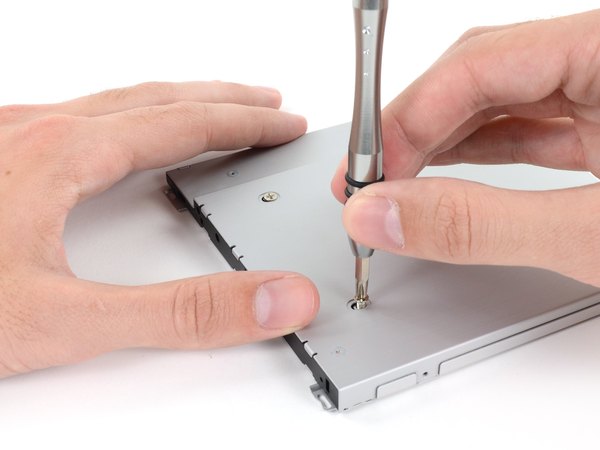

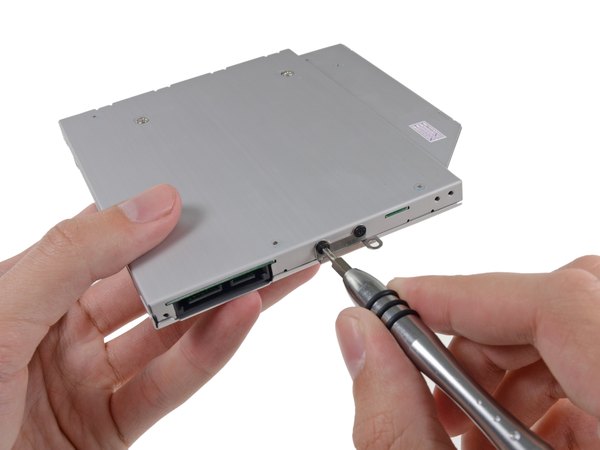

حالا براکت (پایه نگهدارنده) درایو نوری رو با دو تا پیچ فیلیپس #00 روی این محفظه جدید نصب کن.

در نهایت، هر کابلی که قبلا از درایو نوری اصلی جدا کرده بودی رو حالا به محفظه هارد دوم (کدی) متصل کن.

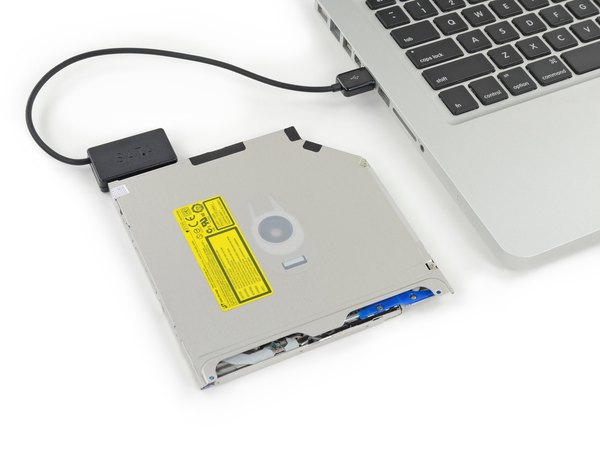

درایو نوری قبلی رو دور ننداز! می‌تونی با تهیه یه کابل مبدل ساتا به USB، از این درایو به عنوان یه DVD رایتر اکسترنال استفاده کنی.

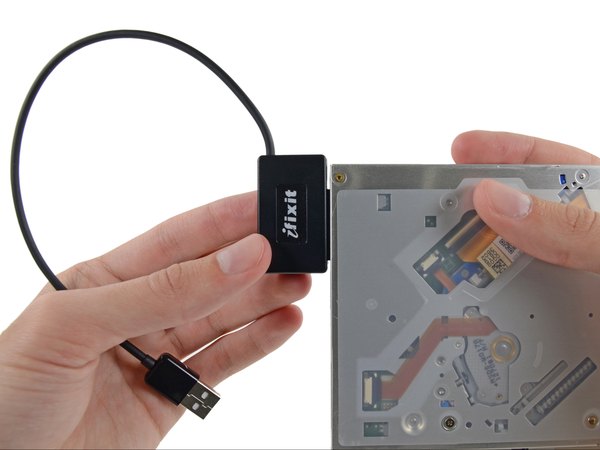

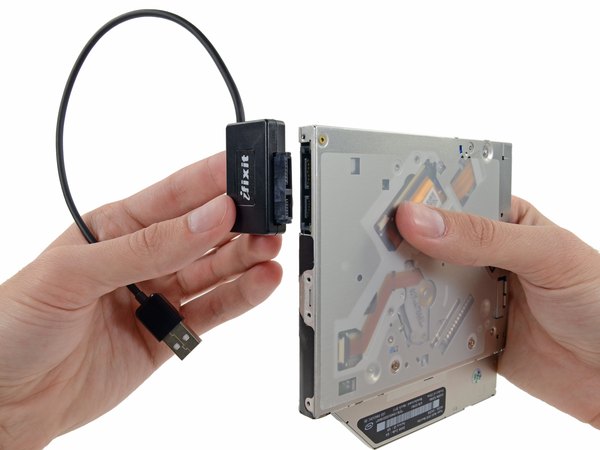

برای این کار، کانکتور ساتای کابل مبدل رو با پورت پشت درایو نوری تنظیم کن و محکم جا بزن. حالا کافیه سر USB کابل رو به لپ‌تاپ یا مک مینی متصل کنی تا درایو نوری آماده به کار بشه.

کار تموم شد! با این کار یه ارتقای حسابی به مک مینی خودت دادی و حالا هم سرعت بالایی داری و هم فضای کافی. برای جمع کردن دستگاه، کافیه همین مراحلی که رفتیم رو از آخر به اول طی کنی.

امیدواریم این آموزش از آیسی‌مدار برات مفید بوده باشه؛ اگه از این راهنما راضی بودی، حتما اپلیکیشن آیسی‌مدار رو به بقیه دوستات هم معرفی کن تا اونا هم بتونن دستگاه‌هاشون رو خودشون تعمیر و ارتقا بدن. موفق باشی!
